Как выбрать греющий кабель для водопровода и водостока

На сегодняшний день нагревательные кабели широко используются как в быту, так и в промышленных целях. Данные изделия предназначены не только для создания системы теплый пол, но и для обогрева труб в зимнее время. Очень важно правильно подобрать тип проводника (саморегулирующийся либо резистивный), конструкцию, а также мощность. В этой статье мы расскажем читателям samelectrik.ru как выбрать греющий кабель для водопровода и водостока.

Саморегулирующийся или резистивный?

Для начала нужно определиться с типом нагревательного проводника. Резистивный кабель менее практичен, так как имеет постоянную мощность и фиксированную длину. Из недостатков данного изделия можно выделить его склонность к перегреву и выходу из строя. Основными преимуществом является сравнительного низкая стоимость. Узнать больше о том, как устроен резистивный кабель вы можете из нашей статьи.

Резистивный

Саморегулирующийся нагревательный проводник имеет больше преимуществ, поэтому выбрать его будет правильным решением. Основные достоинства изделия: устойчивость к скачкам напряжения, возможность экономии электроэнергии, нет ограничений по длине системы обогрева и что не менее важно — устойчивость к перегреву. Единственное, из-за чего выбор саморегулирующего греющего кабеля не всегда уместен — более высокая цена (в некоторых случаях резистивный провод более уместен, например, для обогрева емкостей и труб малого диаметра).

Саморегулирующий

Все же мы считаем, что правильным решением будет выбрать саморегулирующийся греющий кабель, особенно для обогрева водопровода и водостока. Далее мы более подробно остановимся на критериях выбора данного типа нагревательного проводника.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку. При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Виды изоляции термокабеля

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Температурный класс

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии.

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Lavita

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Рекомендуем также прочитать:

Выбор греющего кабеля для водопровода: монтаж и виды

В индивидуальном строительстве существует несколько способов подключения внутренней системы водоснабжения к источнику – к центральному водопроводу (при условии его наличия), к глубинной скважине или к колодцу. Во всех этих вариантах монтаж участка трубопровода от источника до входа в здание выполняют методом подземной прокладки, наиболее простым и безопасным, но требующим обязательного выполнения технических требований и условий.

Греющий кабель для труб

Одним из них является защита водопровода от промерзания. Его невыполнение может привести не только к отсутствию воды в кране и батарее отопления, но и к необходимости выполнения наружных ремонтных работ в не в самое подходящее для этого время года. Все чаще в дополнение к традиционному методу защиты – прокладке трубопроводов ниже уровня промерзания грунта – добавляется устройство системы обогрева с помощью греющего кабеля для водопровода.

Зачем нужен греющий кабель

Кроме глубины прокладки, в качестве защиты можно использовать и дополнительную теплоизоляцию труб, но и в совокупности оба способа не всегда способны выполнить свою задачу. Если затяжная дождливая осень внезапно перейдет в суровую зиму с аномально низкими температурами, грунт может промерзнуть намного больше среднестатистических данных, а промокшая теплоизоляция – не выполнить свою функцию. Слабым звеном также является мостик холода в месте ввода коммуникаций в здание, наиболее подверженный воздействию внешних условий.

Наиболее оптимальным способом страховки от случайностей и форс-мажорных обстоятельств является дополнительный обогрев трубопровода с целью защиты трубы от замерзания и поддержания температуры воды в ней даже при отсутствии расхода не ниже +3°С. Для этой цели разработаны и широко применяются на практике системы электрического греющего кабеля.

Конструкция и способы применения

Конструктивное исполнение греющего кабеля определяется принципом его действия – выделением тепла при прохождении через проводник электрического тока. На этом же принципе основана работа широко применяемых систем электрического теплого пола, поэтому основными составляющими обеих систем являются металлический проводник и изоляция. Отличие между ними определяется более жесткими требованиями к греющему кабелю для водопроводов в связи с его наружным применением.

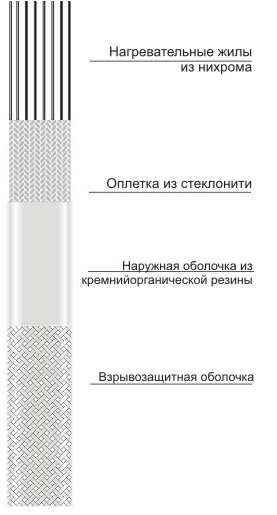

Конструкция кабеля

В качестве проводника используют металлы и сплавы с высоким электрическим сопротивлением. Так же как и в других электронагревательных приборах, для этой цели чаще всего используют нихромовую и фехралевую проволоку. По исполнению кабель может быть одно- или многожильным, разница заключается в удельной мощности и способе подключения.

Изоляция служит для обеспечения безопасности при эксплуатации и для защиты самого проводника от механического повреждения и влаги. В ее состав входит изоляция металлической жилы, защитный экран и наружная оболочка. Применяемый материал или дополнительные элементы защиты зависят о производителя. Чаще всего для изоляции жилы и наружной оболочки применяют ПВХ и фторполимеры, для защитного экрана – алюминиевую или медную оплетку.

Разнообразие конструктивных исполнений позволяет найти системам самое различное применение – обогрев водопроводов, резервуаров и емкостей, водостоков, кровли, лестниц и пандусов.

Разновидности нагревательного кабеля

Системы кабельного обогрева подразделяются на 2 вида, которые отличаются принципом теплоотдачи, стоимостью, особенностями монтажа и областью применения. Основными характеристиками для обоих видов являются удельная мощность на погонный метр и допустимая температура нагрева.

Резистивный

Резистивный кабель

О принципе нагрева говорит происхождение названия – резистор, т. е. сопротивление. Теплоотдача идет непосредственно от металлической жилы, между силой тока и температурой проводника существует прямая зависимость.

Данная конструкция испытана временем, отличается простотой устройства и монтажа, низкой стоимостью. По способу прокладки и монтажа различаются одно-, двухжильные и зональные кабели.

При монтаже одножильного кабеля требуется выполнение замкнутого контура для его подключения к сети. Двужильные позволяют выполнить свободную прокладку кабеля, замыкание электрического контура выполняется на свободном конце герметичной муфтой. Оба типа выпускаются бухтами мерной длины с назначенными показателями мощности и не допускают разрезки при монтаже.

У зонального типа кабеля между жилами с одинаковым шагом установлены спиральные перемычки, что позволяет отрезать от него участки необходимой длины. При перегорании в процессе работы одной из перемычек система сохраняет свою работоспособность.

Саморегулируемый

У этого типа кабеля роль нагревательного элемента выполняет полупроводниковая саморегулирующая матрица, установленная между токопроводящими жилами. При постоянном токе тепловыделение матрицы зависит от температуры обогреваемой среды, причем характер этой зависимости обратный. При повышении температуры ее сопротивление и тепловыделение падают, и наоборот, при снижении температуры воды, стенки трубы или поверхности кровли матрица начинает выделять тепло.

Это качество, при относительно высокой стоимости самого кабеля, увеличивает экономичность его применения. Самогреющийся материал матрицы отличается эластичностью, а саморегулируемый тепловой шнур – гибкостью, что позволяет применять его для монтажа систем обогрева сложных конструкций и трасс.

Саморегулируемый кабель

Способы монтажа на водопровод

Основной областью применения греющего термокабеля является защита трубопроводов, для которой на практике используется два способа монтажа – наружный и внутренний. Оба способа не требуют специальной квалификации и доступны для выполнения своими руками.

Наружный

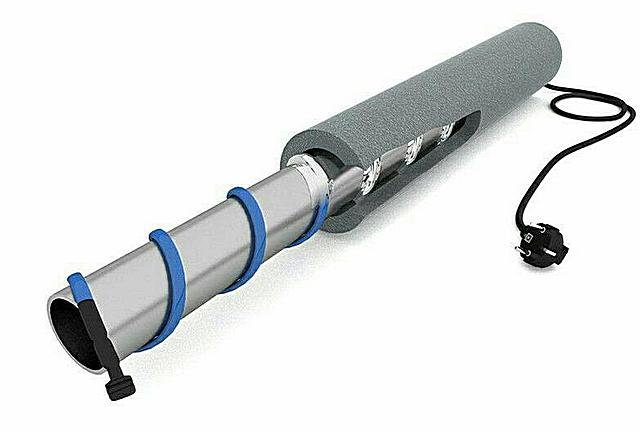

Проложить обогревающий кабель на наружную стенку можно вдоль трубы или спирально, обернув вокруг. В обоих случаях способ и шаг крепления, шаг навивки кабеля должны соответствовать инструкции изготовителя.

Первый способ больше подходит для обогрева водопроводной трубы малого диаметра. Для магистральных линий, коллекторов канализации больших размеров подходит второй способ. При этом способе прогрев более равномерный, но выше расход электроэнергии и материала.

Внутренний

Внутренний монтаж

Этот способ применяют для труб с диаметром не менее 40 мм, т. к. установленный кабель перекрывает проходное сечение и может существенно повлиять на расход воды. Для того чтобы установить его внутрь трубы, применяются специальные тройники и уплотнительные муфты. Таким способом можно обогревать и вертикальные, и горизонтальные участки водопроводов длиной несколько метров.

Теплоизоляция греющих кабелей

Недостатком устройства любого типа обогрева для трубопроводов можно считать необходимость дополнительной теплоизоляции. При ее отсутствии выделяемое тепло может распределиться в грунт или воздух, кроме того, она обеспечивает и механическую защиту кабеля от повреждений и деформаций. Комплексную защиту от механических и температурных нагрузок для водопровода, системы обогрева и наложенной теплоизоляции можно обеспечить и прокладкой трубопровода по схеме “труба в трубе”.

Тип и толщина материала зависят от условий прокладки. Для наружной прокладки желательно обеспечить слой 50 мм, для подземной достаточно 20-30 мм. В качестве материала чаще используются съемные скорлупки из вспененного полиуретана или пенополистирола.

Какие характеристики важны для выбора

При выборе системы обогрева и типа греющего кабеля следует учитывать многие факторы, в т. ч.:

  1. Геометрические размеры трубы – диаметр, толщину стенки, длину участка или зоны обогрева.
  2. Условия прокладки трубопровода – тип грунта, глубину укладки труб, максимум низких температур для района.

Требуемые характеристики самого кабеля – необходимость экранирующей и заземляющей оплеток, тип изоляции, класс мощности и температуры кабеля. Ориентиром для выбора удельной мощности можно считать ее зависимость от диаметра трубы. Кабель с удельной мощностью 10 Вт/м будет достаточным для обогрева труб диаметром до 25 мм, 16 Вт/м – до 25-40 мм, 24 Вт/м – до 40-60 мм.

Кабель для обогрева труб - как выбрать кабель для обогрева труб, расчет мощности кабеля для обогрева труб

Обогрев труб кабелем зимой оказался целесообразным и нашел применение в водопроводных, дренажных, канализационных, водосточных системах. Для обогрева труб используют термокабели..


Выбор в пользу кабеля для обогрева труб в зимний период оказался экономически целесообразным. Широко применяется кабель для обогрева водопроводных труб, дренажных, канализационных, в водосточных системах, а также для пожарных трубопроводов и гидрантов.

Конструкция саморегулирующегося кабеля

Конструкция саморегулирующегося кабеля

Резистивный или саморегулирующийся кабель для обогрева труб: что выбрать?

Для трубопроводного обогрева используют резистивные или саморегулирующиеся кабели для обогрева труб различных марок. Принцип действия обоих типов кабеля схожий: для того, чтобы кабель для обогрева выделял тепло в его конструкции (рис. 1) используется медная, стальная или нихромовая жила с высоким коэффициентом сопротивления. При прохождении тока жила значительно нагревается, отдавая тепло на поверхность трубы.

Тем не менее благодаря ряду преимуществ саморегулирующийся кабель для обогрева труб практически вытеснил резистивный.

Как выбрать кабель обогрева труб?

Кабель для обогрева труб ТСБ Также все термокабели можно разделить по температурному диапазону: -кабели для обогрева до 100 С
-кабели для обогрева до 250 С
-кабели для обогрева до 1000 С

Как правило, для бытовых трубопроводов различных типов достаточно температур до 250 С. Рекомендуемыми марками кабеля для обогрева труб считаются следующие:

Кабель для обогрева труб ЭНГЛ-1

Кабель для обогрева трубопроводов марки ТСБ - представляет собой резистивный кабель для обогрева водосточных труб и кровли. Возможно прокладка в местах с угрозой механического повреждения, а также в местах с высокими требованиями пожаробезопасности.


  • Мощность кабеля до 30 Вт/м
  • Максимальная температура жилы 90°С
  • Минимальная температура монтажа -20°С
  • Электропитание ~220–240 В

Кабель для обогрева труб марки ЭНГЛ-1 - представляет собой

готовую маслостойкую гибкую ленту, выпускаемую определенной длины и мощности (лента не режется). При необходимости лента оснащается взрывозащитной оплеткой.
  • Мощность кабеля до 100 Вт/м
  • Максимальная температура на оболочке ленты +180°С
  • Минимальная температура монтажа -50°С
  • Электропитание ~220, 380 В
Кабель для обогрева труб FSM, кабель FSM

Кабель для обогрева трубопроводов марки FSM - представляет собой саморегулирующуюся греющую ленту, которую допустимо резать по длине трубы. Часто используют для труб небольшого диаметра. Кабели для обогрева труб FSM не перегорают даже при нахлестах.

  • Мощность кабеля до 17 Вт/м
  • Максимальная температура на оболочке ленты +85°С
  • Минимальная температура монтажа -30°С
  • Электропитание ~220-240 В

Перечисленные марки не являются единственными, диапазон марок кабеля для обогрева труб достаточно широк и подбирается индивидуально.

Расчет мощности кабеля для обогрева труб

Быстро прикинуть мощность кабеля для обогрева можно в зависимости от диаметра трубы. Чем больше труба, тем больше должна быть мощность кабеля. В среднем значения такие:


  • для обогрева трубы диаметром 15–25 мм, нужен греющий кабель с мощностью 10 Вт/м;
  • трубы 25–40 мм - мощность кабеля для обогрева 16 Вт/м;
  • трубы 40–60 мм - мощность 24 Вт/м;
  • трубы 60–80 мм и для канализационной трубы 110 мм - мощность 30 Вт/м;
  • трубы 80 мм и больше - кабель на 40 Вт/м.

Для того, чтобы более точно рассчитать мощность кабеля для обогрева труб, необходимо воспользоваться формулой на основе следующих данных:

  • длина трубы
  • разницы температур между трубой и окружающей средой
  • диаметра трубы с изоляцией и без
  • коэффициента тепловодности изоляции в трубе

Для расчет мощности кабеля для обогрева труб сначала высчитывают тепловые потери по формуле, где:

Расчет мощности кабеля для обогрева труб

W – коэффициент теплопроводности тепло изоляции, обычно равен 0,04 [Bt / m *° C]
L – длина трубы, [ m ]
t вн. – температура жидкости внутри трубы, [° C ]
t нар. – температура окружающей среды, [° C ]
D – наружный диаметр трубы с теплоизоляцией, [м]
d тр.нар – наружный диаметр трубы, [м]
1,3 – коэффициент запаса

Окончательный расчет мощности кабеля высчитывается как:

P=Q/L

В бытовых условиях, как правило, используют кабели для обогрева труб мощностью до 15 Вт/м

Пример расчета мощности

Диаметр трубы без изоляции (d тр.нар )=100мм;
Диаметр трубы с теплоизоляцией (D)= 125мм;
Длина -50м
Окружающая температура= -20 С;
Температура внутри трубы = +1 С;

Теплопотери Q = 1,3х(2х3,14х0,04х50х(1-(-20))/ln(125/100)= 1537,6 Вт )

Мощность кабеля на 1 м трубы составляет 1537,6 Вт/50м = 30,7=31 Вт/м

Нужна помощь в выборе кабеля для обогрева труб?
Подобрать, рассчитать и купить кабель для обогрева труб можно отправив заявку он-лайн или позвонив по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Греющий кабель для водопровода: назначение, выбор, монтаж

Трубопроводы систем канализации и водоснабжения, проведенные над или под землей, при сильных морозах могут промерзать. Замерзшая в них вода превращается в сосульки, длина которых порой достигает нескольких метров, и использовать такие трубы практически невозможно. Даже если они не повредятся при расширении, вода все равно не сможет пройти по ним, минуя ледяное препятствие.

Устранять подобные неполадки трудно, дорого и долго, особенно, если трубопровод находится под землей, так что лучше заранее принять меры предостережения в виде дополнительного обогрева труб систем. Наиболее эффективной мерой является использование саморегулирующегося греющего кабеля для водопровода, который крепится вдоль труб и поддерживает необходимую температуру.

Что же такое греющий кабель и как он работает?

Греющим называется обычный кабель, покрытый специальными слоями, которые дают возможность регулировать сопротивление при прохождении тока. Из курса физики известно, что тепло, выделяемое при прохождении тока по проводнику, пропорционально его сопротивлению, таким образом, регулируется величина нагрева самого кабеля и трубопровода. В прежние времена использование греющего кабеля было ограничено – его использовали исключительно на производственных предприятиях, сейчас же он с успехом применяется для обогрева труб при частном строительстве.

Греющий кабель саморегулирующий, то есть он «включается» и «выключается» в зависимости от температуры. При температуре выше 5 °С он не нагревается, если же температура снижается ниже 5 °С, он начинает выделять тепло. Нагрев трубы при плюсовой температуре нужен для того, чтобы предотвратить ее промерзание. Если начать обогревать уже промерзшие трубы, уйдет какое-то время на то, чтобы растопить лед, что приведет к перебоям подачи воды или низкому напору в системе.

Греющий кабель состоит из двух проводников (холодного электрического и горячего нагревательного), соединенных между собой лазерной спайкой, термоограничителя и вилки для подключения к электрической розетке. Сверху кабель покрыт бесшовной изоляцией, что делает его нечувствительным к влаге, химическим, термическим или физическим воздействиям. Термоограничитель, как понятно из названия, контролирует нагрев кабеля в зависимости от температуры: при температуре ниже 5 °С он включает питание, а при ее повышении до 15°С автоматически выключает его. Автоматический режим позволяет экономить потребляемую электроэнергию без вмешательства человека.

Преимущества

Преимуществами греющего кабеля являются:

  • надежность. При правильном монтаже и подключении такого кабеля трубы канализационной и водопроводной систем будут надежно защищены от промерзания на протяжении длительного срока;
  • возможность использования для обогрева трубопроводов, находящихся как под, так и над землей. Сам кабель может прокладываться внутри труб или крепится сверху;
  • возможность использования даже для нагрева труб с питьевой водой в силу своей нетоксичности и безопасности;
  • экономичность, связанная с регулированным потреблением электроэнергии только тогда, когда температура опускается ниже заданной отметки;
  • простота эксплуатации. Для подключения кабеля нужно зафиксировать его на трубопроводе и включить в розетку.

Какие есть виды греющего кабеля?

Существует несколько видов греющего кабеля для водопровода, которые классифицируются по разным параметрам. Например, по схеме тепловыделения различают резистивные, саморегулирующиеся кабели и кабели с минеральной изоляцией.

Первый вид – резистивные кабели – делятся на линейные и зональные. Линейные кабели имеют нагревательную жилу, которая выделяет тепло при прохождении по ней тока. Такой кабель может иметь одну, две или больше жил спиральной или линейной формы. Обратите внимание, что произвольно разрезать такой провод нельзя.

Саморегулирующийся кабель по своей структуре напоминает резистивный: у него тоже имеются две жилы, по которым проходит ток, но нет изоляции. Саморегулирование выделяемого тепла обеспечивается зависимостью сопротивления полимера от температуры: при повышении температуры сопротивление растет, снижая тепловыделение. Использование такого кабеля исключает перегрев труб и перегорание жил. При монтаже его можно нарезать на секции, длина которых не менее 20 см.

Как выбрать кабель?

Подбирать тип греющего кабеля нужно, учитывая область его применения. Он может использоваться для обогрева трубопроводов частных домов или трубопроводов коммунальных служб. Разница между этими системами обогрева в их размерах и мощности греющего кабеля. Для частного дома подойдет кабель, мощность которого от 50 до 60 Вт/м, который без особых усилий справится со снегом или льдом. Использование более мощных кабелей можно считать пустой тратой денег – лучшего результата все равно не будет.

Греющий кабель характеризируется двумя основными показателями: рабочей мощностью и мощностью в состоянии покоя. Оба показателя наносятся на поверхность самого кабеля и являются частью его маркировки.

Монтаж греющего кабеля

Монтаж греющего кабеля – дело довольно трудоемкое и требующее определенных навыков, так что лучше для этой работы нанять специалистов. Кабель можно размещать непосредственно внутри обогреваемого трубопровода или фиксировать его вдоль труб, крепить его параллельными рядами или накручивать спиралью. Для фиксации провода используется стягивающая металлическая сетка или клейкая лента. При размещении кабеля поверх труб для лучшей теплоизоляции трубы вместе с кабелем обматываются фольгой. При выборе типа кабеля и способа его крепления важно учитывать количество тепла, идущего на обогрев системы, которое должно превышать потери тепла.

Вывод

Подведя итоги, можно отметить, что использование греющего кабеля – одно из наиболее эффективных решений проблемы с замерзанием воды в системах канализации или водоснабжения, с которой не всегда может справиться обычный слой утеплителя. Греющий кабель – надежная защита труб от замерзания в них воды, снижения напора в системе, деформации и разрыва трубопроводов.

Саморегулирующийся греющий кабель – эффективный инструмент для обогрева труб

Зимние холода представляют большую опасность для систем водоснабжения, особенно если речь идет о частных домах, расположенных за пределами городов и крупных поселений. Из-за плохой теплоизоляции трубы могут промерзнуть, что повлечет за собой прекращение подачи воды. Чем глубже проложены трубы, тем они менее подвержены пагубному влиянию холодов. Для исключения подобных ситуаций важно продумать качественную систему защиты. Оптимальный вариант – греющий кабель саморегулирующегося типа, который гарантированно спасет трубы от ледяных пробок.

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Внешний вид саморегулирующегося провода

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

Основным элементом, объясняющим принцип действия греющего кабеля, является полимерная матрица. Благодаря ее наличию у провода проявляются саморегулирующие свойства. Матрица состоит из мелких частиц, поэтому ее отдельные элементы регулируют нагрев независимо друг от друга. Таким образом, вам не придется подключать различные датчики и прочую электронику для качественной регулировки температуры.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Изделие отличается прочностью и экономичностью

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

к содержанию ↑

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Резистивный двухжильный Deviflex DTCE-30

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

Конструкция саморегулирующего провода

к содержанию ↑

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Использование для устройства теплого пола

к содержанию ↑

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

Проводник нагревается только в местах соприкосновения с трубой

к содержанию ↑

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

Греется в местах промерзания кровли

к содержанию ↑

Основные виды греющих кабелей

Существуют две основные разновидности греющего кабеля – резистивный и саморегулирующийся. Ниже будет рассмотрен каждый из них.

Резистивный провод

Принцип действия резистивного кабеля отличается от саморегулирующегося. Внутренняя и наружная поверхности трубопровода обматываются кабелем, после чего устанавливаются датчики температуры. К цепи подключается терморегулятор, на который поступают показания с датчиков. Он срабатывает на малейшие колебания температуры, впрочем, порог действия можно задать вручную. Если температура воздуха опускается, то срабатывает терморегулятор, запускающий обогрев резистивного кабеля. По кабелю начинает проходить электроэнергия, что приводит к выделению тепла и тепловому обмену с водопроводом. Как только трубы обогреются до нужной температуры, то кабель автоматически отключается.

Строение резистивного кабеля

Конструктивно резистивный кабель состоит из изолированных металлических жил. Нагрев происходит по всей длине изделия, но без контроля температуры (терморегулятора) устройство можно перегореть. Чтобы повысить эффективность обогрева, водопроводы дополнительно утепляют с целью уменьшению тепловых потерь и достижения энергетических затрат. Утеплителями могут служить любые материалы, непроводящие тепло. Например, минеральная вата.

к содержанию ↑

Саморегулирующийся провод

Саморегулирующийся кабель был разработан как альтернатива резистивному варианту. Он имеет лучшие технические характеристики и свойства. Изделие может эксплуатироваться при обогреве водопроводов, кровли крыши или формирования систем «теплого пола». Конструктивно устройство состоит из двух медных проводников, расположенных отдельно друг от друга, с полимерной изоляцией, способной реагировать на любые температурные колебания и изменять сопротивление. Данная величина повышается или понижается пропорционально температуре окружающей среды, что приводит к увеличению или уменьшению силы тока.

Полимерная матрица способна реагировать на изменения температуры в каждой отдельной точке кабеля. Таким образом, на каждом участке температура будет разной. Изделие характеризуется экономичностью и безопасностью благодаря качественной и прочной изоляции. Срок эксплуатации может превышать 20-30 лет.

Принцип действия саморегулирующегося кабеля

Рекомендация. Саморегулирующийся кабель может нарезаться на отрезки произвольной длины и подключаться отдельно друг от друга. Это никак не влияет на работоспособность и эффективность изделия в целом.

к содержанию ↑

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.

Подбор длины для продукции Devi

к содержанию ↑

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам. Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Муфта для прокладки внутри трубы

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

  1. Снимите изоляцию.
  2. Расплетите оплетку.
  3. Удалите уголок.
  4. Подготовьте уплотнительную муфту.
  5. Выполните обсадку муфты, используя фен.
  6. Склейте концы муфты.
  7. Наденьте колпачок.
  8. Зачистите герметичный конец.
к содержанию ↑

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

  1. Закрепите кабель на трубе.
  2. Приклейте алюминиевую ленту или установите хомуты.
  3. Установите теплоизоляцию.
  4. Зафиксируйте ее на трубе.

Расположение проводника рядом с трубой

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

к содержанию ↑

Теплоизоляция греющих кабелей

Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом. Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.

Изоляция для труб с греющим кабелем

Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы. С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра.

к содержанию ↑

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

  1. Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
  2. В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
  3. Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
  4. При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
  5. Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

Третий минус – высокая нагрузка при запуске. Рассмотрим кабель мощностью 50 Вт/м. При подключении такого кабеля к сети нагрузка на нее составит до 100 Вт. Происходить это будет до тех пор, пока кабель не нагреется до заданной температуры. На это может уйти от одной до пяти минут. После этого, если провод не отключается от сети, нагрузка не превышает заданного значения.

к содержанию ↑

Производители

На отечественном рынке электрической продукции выделяется компания Ensto, предлагающая клиентам широкий ассортимент саморегулирующихся кабелей разной длины и модификации. По желанию заказчика провод может нарезаться метражом.

Ensto для прокладки внутри трубы

Из более бюджетных вариантов кабелей, не уступающих по качеству предыдущим изделиям, можно выделить продукцию компании Devi.

к содержанию ↑

Греющий кабель своими руками: инструкция по изготовлению

Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

  1. Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
  2. Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
  3. Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
  4. Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

Изготовление из полевого телефонного провода

При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.

Греющий кабель – преимущества и недостатки саморегулирующихся, резистивных и зональных изделий

Калькулятор расчета длины греющего кабеля для водопровода

Некоторые участки автономной системы водопровода на пути от скважины или колодца к дому могут требовать подогрева. Это решается укладкой греющего электрического кабеля на трубу или даже непосредственно внутрь нее. В сочетании с термостатическим управлением создается надежная, и в то же время – в достаточной степени экономичная защита труб от замерзания.

Калькулятор расчета длины греющего кабеля для водопроводаКалькулятор расчета длины греющего кабеля для водопровода

Но вот какой греющий кабель (по удельной мощности) и когда нужен? И какой длины?

Если кабель располагается внутри трубы – то с ним относительно понятно, так как его необходимая длина примерно равна длине участка, требующего обогрева.

С наружным – сложнее. Пустить ли его одной «ниткой» вдоль оси трубы, или обернуть спирально? И сколько кабеля должно тогда прийтись на погонный метр водопровода?

Вопросы серьезные, так как ошибка в сторону уменьшения может привести к замерзанию воды в трубе, в другую — к совершенно неоправданным расходам и к увеличению сложности монтажных работ. Найти «золотую середину» поможет калькулятор расчета длины греющего кабеля для водопровода.

Необходимые табличные данные и краткие пояснения по проведению расчетов приведены ниже.

Калькулятор расчета длины греющего кабеля для водопровода

Перейти к расчётам

Пояснения и необходимые вспомогательные данные для проведения вычислений

Итак, откуда берутся данные для подстановки в поля калькулятора?

  • Длину участка, на котором требуется организовать подогрев, необходимо определить самостоятельно, тщательно анализируя создаваемый проект водопровода. Обычно это та зона, которая начинается после подъема проложенной трубы с глубины (а она по правилам должна располагаться ниже уровня промерзания грунта), то есть непосредственно перед входом в дом. Особого внимания требуют участки прохождения через массивные конструкции (например, ленточный фундамент или плиту), так как они всегда зимой «вытягивают» тепло за счет своей огромной теплоемкости. Если фундамент свайный, то наверняка есть участок прохождения трубы от грунта до перекрытия 1 этажа. Не забываем про отрезки трубопровода в холодных, неотапливаемых подвальных и цокольных помещениях.

Общая длина складывается из длин вертикальных и горизонтальных отрезков на проблемных участках.

  • Со вторым пунктом, то есть с теплопотерями нужно разобраться чуть подробней.

Задача греющего кабеля как раз и заключается в том, чтобы полностью компенсировать теоретически возможные теплопотери и поддерживать температуру воды в трубе на минимально необходимом уровне, исключающем замерзание (обычно от +6 до +10 ℃ — больше не имеет смысла).

Тепловые потери через стенки труб и слой утепления рассчитываются по довольно громоздкой формуле. Но можно воспользоваться уже готовыми результатами, сведенными в таблицу.

Толщина утепления трубыΔT°Сø 15 ммø20 ммø25 ммø32 ммø40 ммø50 ммø80 ммø100 ммø150 мм
10 мм207.28.4101213.416.2232941
3010.712.6151820.224.4344361
4014.316.8202426.832.5455781
6021.525.2303640.248.76886122
20 мм204.65.36.17.27.99.4131622
306.87.99.110.811.914.2192433
409.110.612.214.415.818.8253244
6013.615.718.221.623.928.2384867
30 мм203.64.14.75.56791116
305.46.17.18.2910.6141724
407.38.39.510.91214192331
6010.912.414.216.41821283447
40 мм203.13.544.64.95.88912
304.75.366.87.48.6111419
406.27.17.99.11011.5151825
609.410.61213.714.917.3222737
50 мм202.83.13.544.357810
304.24.75.366.57.4101216
405.66.27.188.610131621
608.49.410.61213.815192331
75 мм202.42.62.93.23.53.9678
303.53.84.34.85.25.97911
404.75.25.86.577.8101215
607.17.88.69.710.411.8151723
100 мм2022.32.52.833.4567
303.13.53.74.24.44.8679
404.24.655.666.781012
606.26.87.68.4910.1121519

А для работы с таблицей понадобятся следующие данные:

— Верхняя строка – это стандартные диаметры (условного прохода, то есть внутренние) водопроводных труб, для которых ведется расчёт.

— Левый крайний столбец – толщина термоизоляции, в которую будет заключаться труба. В таблице приведены результаты расчетов для утеплителей с коэффициентом теплопроводности порядка 0,04 Вт/м×℃. Под эту «планку» можно спокойно отнести утеплители для труб изготовленные их пенополистирола, пенополиэтилена, минеральной ваты, то есть наиболее популярные. Ну а если используется, скажем, пенополиуретан, то так показатели термоизоляции еще выше, теплопотери, стало быть, меньше, и обогрев кабеля получается даже с весьма солидным эксплуатационным запасом.

Кстати, при выборе толщины утепления можно руководствоваться негласным «эмпирическим правилом», что слой термоизоляции трубы обычно делается не меньше ее диаметра (имеется в виду «нижний диапазон», то есть с диаметрами от 15÷20 и до 50 ÷ 60 мм).

— Второй слева столбец — это разница температур Δt: между температурой самой холодной декады зимы, свойственной данному региону, и требуемой температурой воды в трубе (условно + 10 ℃). Например, если для местности, где планируется прокладка водопровода, тридцатиградусные морозы являются обычным делом, то Δt принимается равной 40 градусов.

— Пересечение выбранных строки и столбца покажет расчетную величину удельных тепловых потерь, ватт на погонный метр. Именно эта величина и указывается в калькуляторе.

  • В общей формуле длины нагревателя, по которой составлен калькулятор, есть различные коэффициенты для обычного резистивного кабеля и для саморегулирующегося. То есть пользователю требуется указать, какой будет использоваться для подогрева водопровода.
  • Если на участке водопровода, подлежащем подогреву, имеется задвижка, кран, фланец, металлическая опора, то эти места потребуют дополнительного расхода тепла. Пользователь указывает данные, а программа сама внесет коррективы в расчёт.
  • Последним пунктом указывается удельная мощность нагревательного кабеля, выбранного для подогрева водопровода.

Это паспортная величина, обязательно указываемая в маркировке кабеля. Если выбирается саморегулирующийся вариант, где показатель изменяется с температурой нагрева,  мощность обычно соответствует температуре окружающей среды в 10 ℃.

Обычно руководствуются такими рекомендациями:

— удельная мощность кабеля обычно берется так, чтобы она не была меньше удельных теплопотерь.

— для труб с ДУ до 25 мм обычно бывает достаточно удельной мощности 10 Вт/м;

— от 25 до 40 мм – 16 Вт/м;

— от 40 до 60 мм – 24 Вт/м;

— от 60 до 80 – 30 Вт/м

— свыше 80 мм – 40 Вт/м.

(С более значительными диаметрами при создании водопровода в частном доме вряд ли придётся сталкиваться).

— Если водопроводная труба – полимерная, то, независимо от ее диаметра, не стоит использовать нагревательный кабель мощнее 17 Вт/м.

Результат расчёта будет показан с округлением до одного метра ( в большую сторону).

Калькулятор расчета длины греющего кабеля для водопроводаОбезопасьте свой домашний водопровод от промерзания!

Надеяться только на утепление проблемных участков трубы – безрассудство! Без подогрева обвести спокойствие за неуязвимость своей системы не получится! По каким принципам осуществляется подогрев водопровода – читайте в специальной публикации нашего портала.

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

  • диаметр используемой водопроводной трубы;
  • материал, из которого изготовлена труба;
  • толщина слоя теплоизоляции;
  • примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

  1. Мощность.
  2. Наличие или отсутствие термостата.
  3. Номинальное напряжение.
  4. Длина самонагревающегося кабеля для водопровода в бухте.
  5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Отправить ответ

avatar
  Подписаться
Уведомление о
