Как правильно крестовая отвертка или крестовая: Чем отличается крестовая отвёртка от фигурной отвёртки, или это одно и тоже?

alexxlab 0 Комментариев

Содержание

Виды плоской и шлицевой отвертки, особенности эксплуатации и изготовление

Отвертка является обязательным инструментом в любом домашнем хозяйстве. Сегодня существует очень много видов инструмента разных форм и размеров. Однако наиболее необходимыми являются шлицевые и плоские изделия. С их помощью можно закрутить или раскрутить любые крепежные элементы. Какие бывают отвертки и для чего они могут понадобиться? Какие особенности их эксплуатации?

  • Разновидности
    • Плоская отвертка
    • Отвертка крестовая
  • Эксплуатация отверток
  • Самостоятельное изготовление

Разновидности

На сегодняшний день имеются десятки видов отверток. Однако наиболее распространенными считаются такие виды, как плоская отвертка и крестовая шлицевая отвертка. На их основе разрабатываются и создаются остальные типы данного инструмента. Рассмотрим их подробнее.

Плоская отвертка

Самый первый вид инструментов, имеющих плоский шлиц, был известен еще с XV века. Сохранился с определенными изменениями до сегодняшнего дня. За счет своей универсальности может использоваться под различные виды крепежа, включая винт. Плоская прекрасно держится в пазу и позволяет без особых проблем создавать хороший крутящий момент. Также плоскую конструкцию отличают следующие характеристики:

  • Помимо стандартного применения, хорошо используются в подстроечных электротехнических схемах, позволяют открывать замки со шлицевыми пазами;
  • Плоский шлиц имеется на многих инструментах, например, пластинах, ножах. Это означает, что не сильно затянутый винт можно открутить с помощью указанных инструментов;
  • Такие принадлежности хорошо применить при отделочных работах, в том числе в пружинных механизмах.

При этом есть и один серьезный недостаток — слабая устойчивость. Достаточно небольшого бокового усилия и она выскользнет из паза. Фиксация лишь в одной плоскости не мешает шлицу скользить вдоль всего винта.

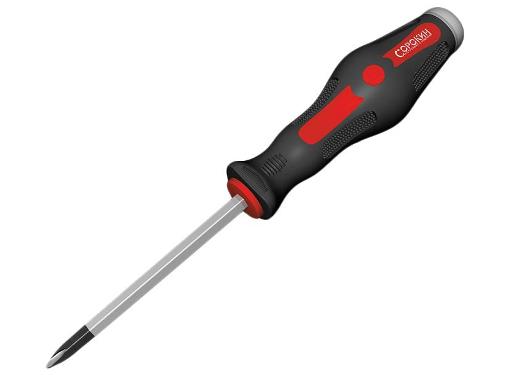

Отвертка крестовая

Является модернизированным вариантом плоской конструкции. Цель состояла в устранении недостатков плоского шлица. Последний норовил выскочить из паза, а при закручивании винта до упора головка могла сломаться.

Решение нашел Филлипс, разработавший вышеописанный шлиц. За счет него небольшое отклонение по вертикали не приведет к выдергиванию инструмента. Ограничители в боковом смещении надежно держат шлиц в крепеже. Удобство было сразу оценено столярами и плотниками. Особенно это было важно при вкручивании шурупов в деревянные конструкции. Производительность возросла практически в несколько раз. Однако и они имеют недостатки:

  • Требуются большие усилия для работы с инструментом. Это ведет к быстрому изнашиванию крестовых шлицев;
  • Нужно прилагать постоянную силу для того, чтобы держать инструмент в нужной плоскости. В результате работник быстро утомляется;
  • Крестовая ограничена по своим размерам. Очень маленькие с подобным шлицом не производятся, поскольку они не будут востребованы.

Несмотря на указанные минусы, шлиц Филлипс завоевал значительную популярность у представителей рабочих профессий. 75 процентов крепежных изделий изготавливаются именно под данную модификацию.

Недавно был разработан усовершенствованный вариант крестового шлица под названием Torx. Ему не страшна прочная фиксация. Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера.

Эксплуатация отверток

Отвертками поддевают съемные панели, отскабливают различные загрязнения, отделяют прикипевшие накладки и даже применяют в качестве стамески и зубила. Любое применение приводит к износу инструмента. Следовательно, требуется ремонт и восстановление инструмента.

Начнем с заточки. Многие пытаются заточить изделие, но не все знают, как сделать это правильно. Прежде всего, кончик отвертки должен быть тупым. Принцип заточки аналогичен процессу затачивания коньков, но только в случае плоского шлица. Крестовую же следует точить лишь в крайних случаях.

Далее, следует произвести намагничивание отвертки. Чаще всего современные модели уже имеют намагниченный наконечник. Если этого нет, то достаточно оставить ее рядом с мощным магнитом на некоторое время или просто прикрепить на магнит.

Самостоятельное изготовление

Отвертку можно изготовить и самостоятельно. Берете гвоздь, обтачиваете его как плоский шлиц. Второй конец загибаете как рукоять. При наличии бит можно изготавливать портативный инструмент на базе болта и шайб.

Крестовая делается из старого ключа соответствующей формы. Они обладают высокой прочностью и будут служить длительное время. Его можно носить вместе со связкой ключей и всегда будет под рукой.

Мы рассмотрели основные виды отверток, их особенности и эксплуатацию. Хотя это достаточно распространенный инструмент, его можно совершенствовать и изготавливать самостоятельно. Надеемся, что вы получили много новой информации и сможете использовать ее по назначению.

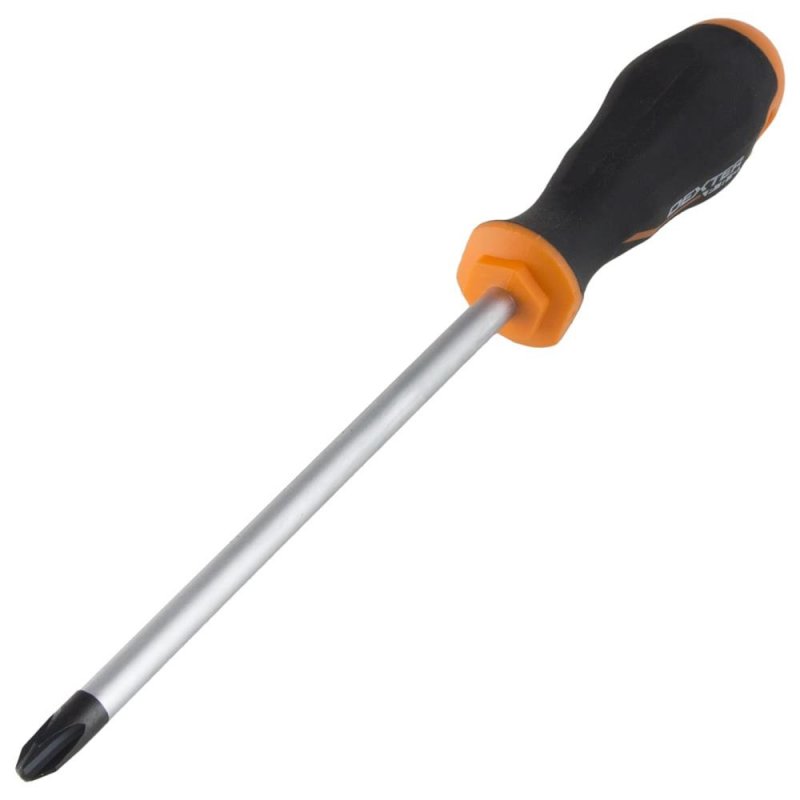

Крестовая отвертка – собираем набор для всех случаев жизни + Видео

В каждом доме найдется хотя бы минимальный набор отверток. Однако ничто не вечно, и рано или поздно приходится отправляться за покупкой нового инструмента. В строительном магазине глаза разбегаются от огромного выбора – крестовая отвертка получила множество воплощений!

Отвертка крестовая: ГОСТ – без чего не обойтись!

В больших супермаркетах под отвертки может быть выделен целый отдел, а консультант по продажам зачитает вам целую лекцию о разновидностях инструментов. Чтобы вы не чувствовали себя студентом на парах, рассмотрим крестовую отвертку, что называется, под микроскопом! С конструкцией только на первый взгляд все просто – рукоятка да стержень. Однако в современных инструментах стержень разделяется на две части: непосредственно стержень и наконечник или, как его еще называют, жало.

Каждое из этих звеньев может быть по-своему уязвимым, и только качество всех деталей обеспечит надежность и долговечность инструмента в целом. Наконечник – именно та деталь, различие в которой и создало столько разновидностей отверток. Прямой шлиц (форма углубления на головке шурупа, самореза или винта) практически полностью вышел из употребления, поскольку крестообразный шлиц позволяет добиться лучшего контакта инструмента с головкой, обеспечивает больший крутящий момент и не позволяет ему выскользнуть из крепежа.

Наиболее распространенным крестообразным шлицом является запатентованный еще в 30-х годах прошлого века фирмой Phillips и получивший в итоге ее имя и соответствующую маркировку Ph. Позже появилась еще одна отвертка, наконечник которой имел дополнительные направляющие, размещенные между основными. У такого инструмента большая глубина вхождения в головку винта и еще больший крутящий момент. Наконечник получил название Pozidriv и маркировку Pz.

Специальные отвертки – экзотика строительных прилавков

После появления крестовых инструментов многие производители оценили преимущества шлицов такой формы. Помимо увеличения производительности, применение новых крепежей позволяло ограничить доступ простых потребителей к внутреннему содержимому того или иного изделия. Второе преимущество – увеличение крутящего момента и силы затяжки крепежа без специальных инструментов типа шуруповерта. Именно по второй причине в автомобилестроении, приборостроении и бытовой технике используют отвертки типа Тогх, или же “звездочки”.

Второе название достаточно точно описывает внешний вид шлица, который имеет форму шестиконечной звезды. Еще более редкой является разновидность “звездочки” со штырьком, расположенным внутри наконечника. Даже имея инструмент типа Тогх, вы не сможете отвинтить нужный винт. Ассиметричный крестовый инструмент имеет крестообразный шлиц, каждая из сторон которого немного сдвинута в сторону.

Такая форма позволяет производителям не только обезопасить свои изделия от варварского “любопытства”, но и завинтить крепеж с максимальной затяжкой. В быту инструмент не распространен, но широко используется в высокотехнологичных сферах производства. Еще более специальные инструменты, применяемые в очень узких сферах, можно перечислять бесконечно долго, однако вероятность того, что они могут вам понадобиться в жизни, чрезвычайно мала.

Маленькая или большая крестовая отвертка – размеры

На размеры наконечника многие покупатели не обращают внимания, хотя профессионалы собирают целый набор крестовых отверток, одинаковых по типу, но разных по размеру шлица. И они совершенно правы – несоответствие габаритов приведет либо к поломке самого инструмента, либо к срезу шлица. Как вы уже знаете, классические крестовые отвертки маркируются аббревиатурой PH, после чего на отвертках или на упаковках указывают порядковые номера от 000 до 4.

Выбирая инструмент сугубо для работ по дому, лучше остановиться на отвертке Ph3, которая подойдет для большинства саморезов и шурупов, применимых в сфере быта.

Кстати, не помешает знать и маркировку плоских отверток. Для них используются латинские буквы SL, а цифры после букв обозначают ширину наконечника в миллиметрах. Самая маленькая отвертка равна всего 2 мм, самая широкая – 18 мм. Для повседневных задач вам будет достаточно всего трех плоских отверток с маленьким шлицом SL3, средним SL5 и достаточно большим SL8. При покупке обратите внимание, насколько жало инструмента шершаво – от этого качества напрямую зависит надежность фиксации отвертки в выемке крепежа. Довольно часто для повышения шершавости, помимо нанесения насечек, наконечники подвергают напылению, обеспечивающему высокое трение.

Крепкий стержень – больше возможностей!

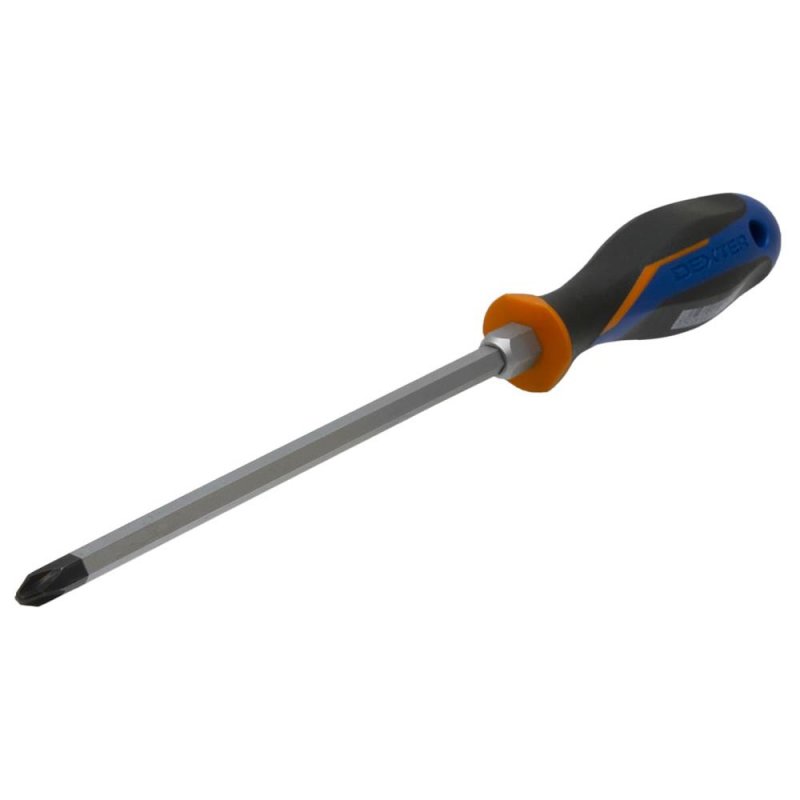

Определившись с наконечником, обратите внимание и на стержень. С чего вы взяли, что он может быть только круглым? В зависимости от потребностей, вы сможете найти среди предложений и отвертки с шестигранным либо квадратным сечением, что очень удобно для захвата гаечным ключом, чтобы провернуть крепеж с большей силой. Кроме того, ребра обеспечивают инструменту дополнительную жесткость.

Основную же прочность определяет сталь, из которой изготовлено изделие. ГОСТ для таких инструментов предписывает использовать металл с прочностью от 47 HRC до 52 HRC, не выше, не ниже. Мягкий металл погнется, тогда как слишком крепкий треснет, вот поэтому, чаще всего, на отвертках вы найдете обозначение CR-V, что расшифровывается, как сплав хром-ванадия. Далеко не всегда проверенные производители считают нужным писать очевидную информацию, тогда как на низкокачественных инструментах неизвестного происхождения эта надпись будет выбита крупными буквами.

Работать инструментом приходится в самых разных условиях, поэтому позаботьтесь, чтобы инструмент был как минимум с защитным напылением от коррозии. Покрытые пластиком или резиной стержни чаще используют электрики, однако такие инструменты не всегда удобны, поскольку стержень приобретает большую толщину, чем наконечник, и затрудняет доступ к крепежу, который запрятан в деталь. Стандартная длина стержня колеблется в районе от 100 до 200 мм, существуют и более короткие или длинные инструменты для работы в стесненном пространстве или вкручивания шурупов в труднодоступных местах. Если вы часто работаете с нестандартными крепежами, то лучшим выбором для вас будет телескопическая отвертка, вылет стержня которой регулируется.

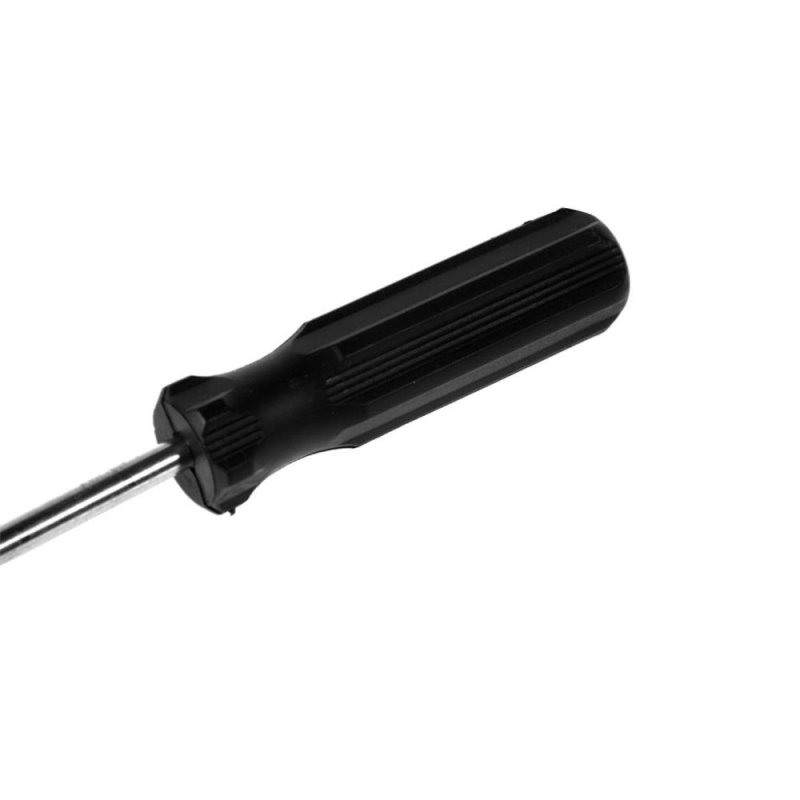

Рукоять – то, на чем нельзя экономить!

Неисправная рукоять, в которой проворачивается еще новый стержень, часто становится причиной выброшенных на ветер денег. Увы, этот фактор проконтролировать при покупке очень сложно – вы можете разве что довериться словам продавца. Вот поэтому лучше не засматриваться на призывно низкую стоимость отверток от неизвестных производителей. Как вариант, приобретайте отвертку со стержнем, который проходит сквозь всю ручку и заканчивается ударной зоной.

Такие инструменты отличаются более надежным креплением деталей, и, к тому же, по ее торцу можно ударять слесарным молотком, что очень выручает, когда приходится откручивать закрашенные десятком слоев краски крепежи. В остальном же, ориентируйтесь на потребности – чем толще ручка, тем сильнее крутящий момент, и тем сложнее крепеж вы сможете ввинтить. Работая таким инструментом с более мелкими саморезами или шурупами, вы рискуете срезать или даже отломить головку. Для еще большего увеличения крутящего момента можно приобрести нестандартную отвертку с Т-образной рукоятью, однако о компактности придется позабыть.

  • Автор: Михаил Малофеев
