Виды отверток и их назначение, маркировка, фото

В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мы рассмотрим существующие виды отверток и их назначение, маркировку, а также фото примеры.

Конструктивные особенности

Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых приспособлений стало более популярным.

Какие бывают шлицы? Существуют различные виды шлицов.

Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения.

Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида.

Обзор разновидностей

Так какие бывают отвертки? Так как на строительном рынке появились новые типы болтов, то и виды инструмента также расширились. На сегодняшний день существует большой выбор изделий разной формы и конструкции. Большинство из них применяется только совместно с определенными технологиями.

Наиболее популярными в потреблении считаются такие виды отверток:

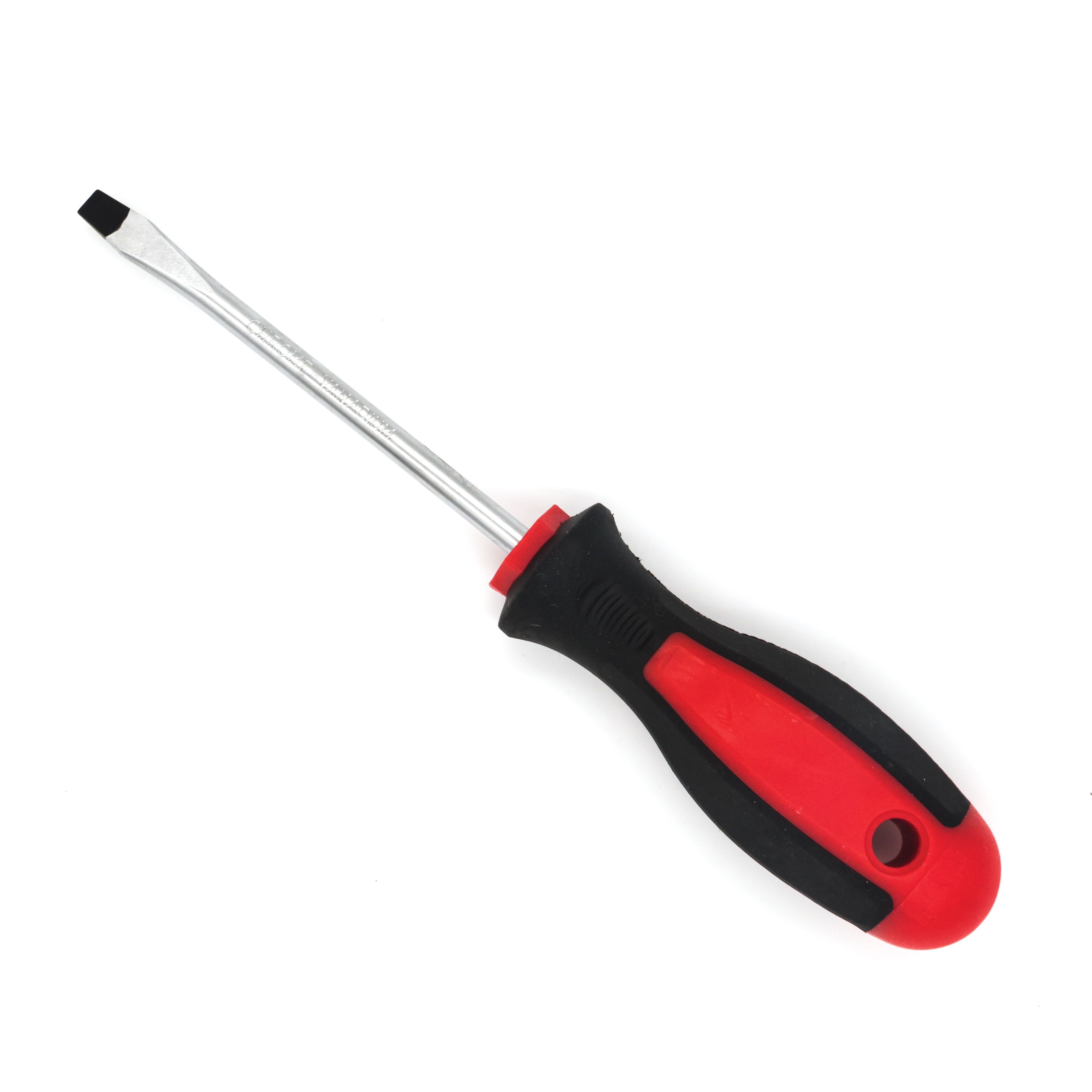

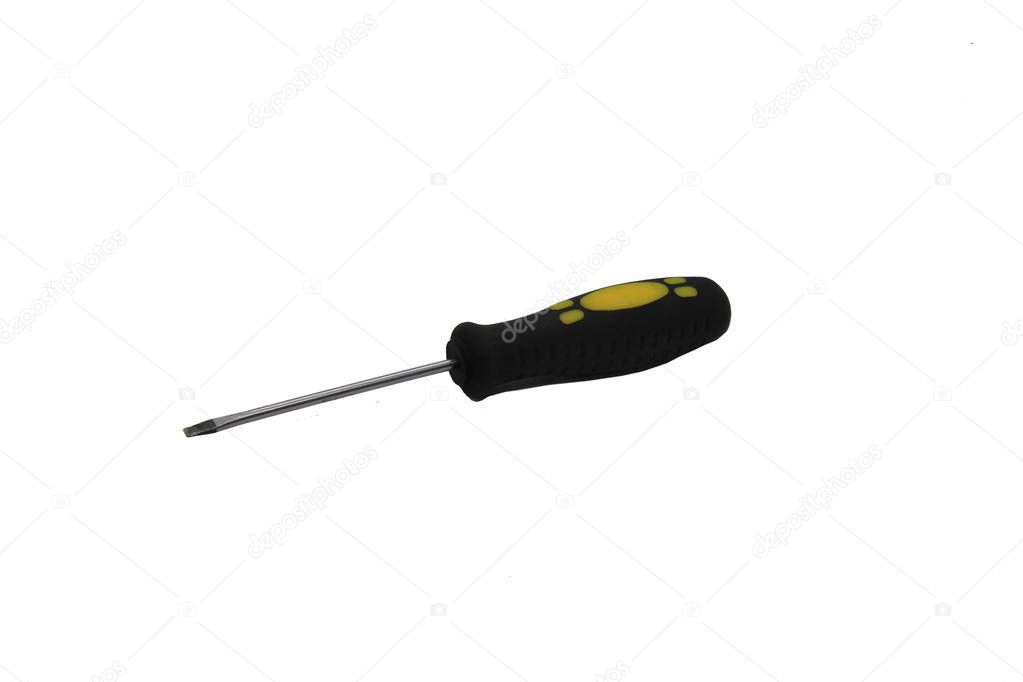

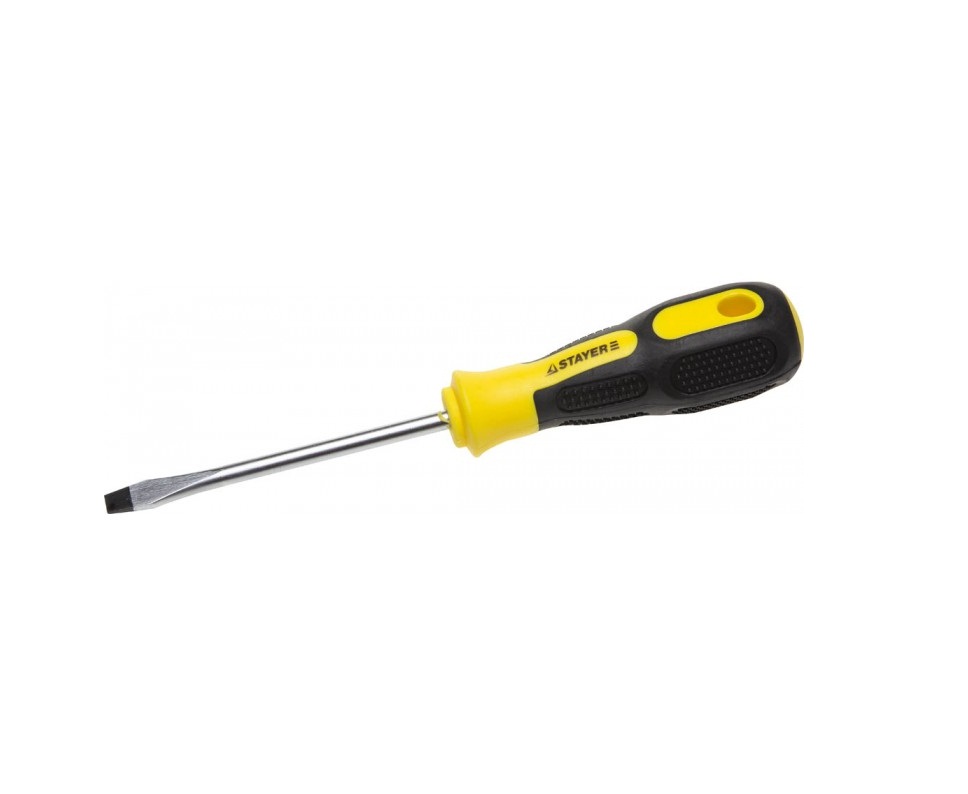

  1. Плоская (обозначается как SL). Еще она называется прямошпилевая. Жало имеет вид лопатки и необходима такая плоскость для работы с простейшими соединениями с помощью винтов. Такое приспособление считается самым популярным в бытовых работах, таких как крепление полок или незначительные электромонтажные работы.

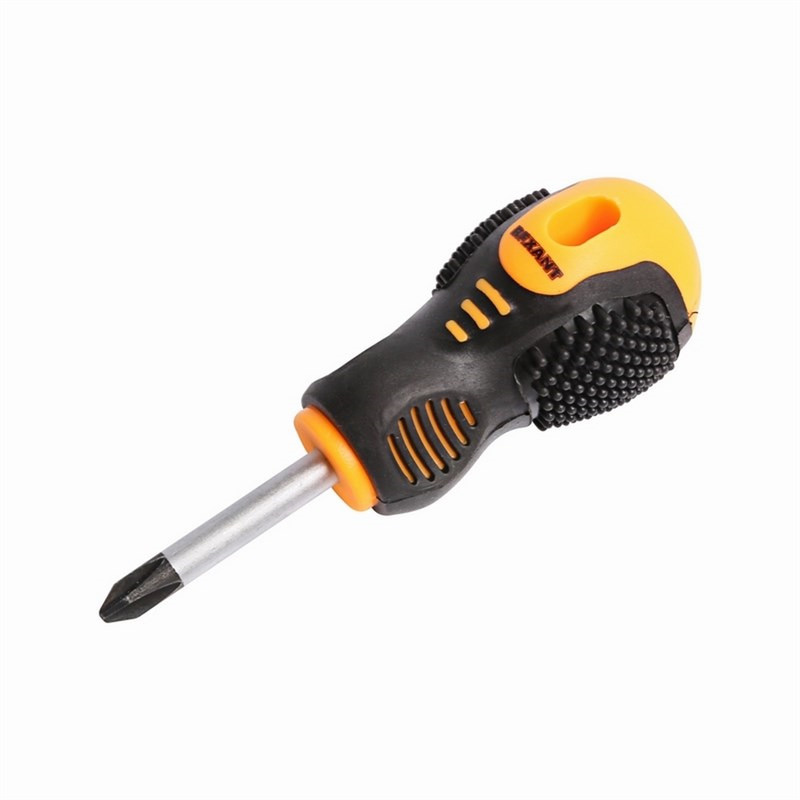

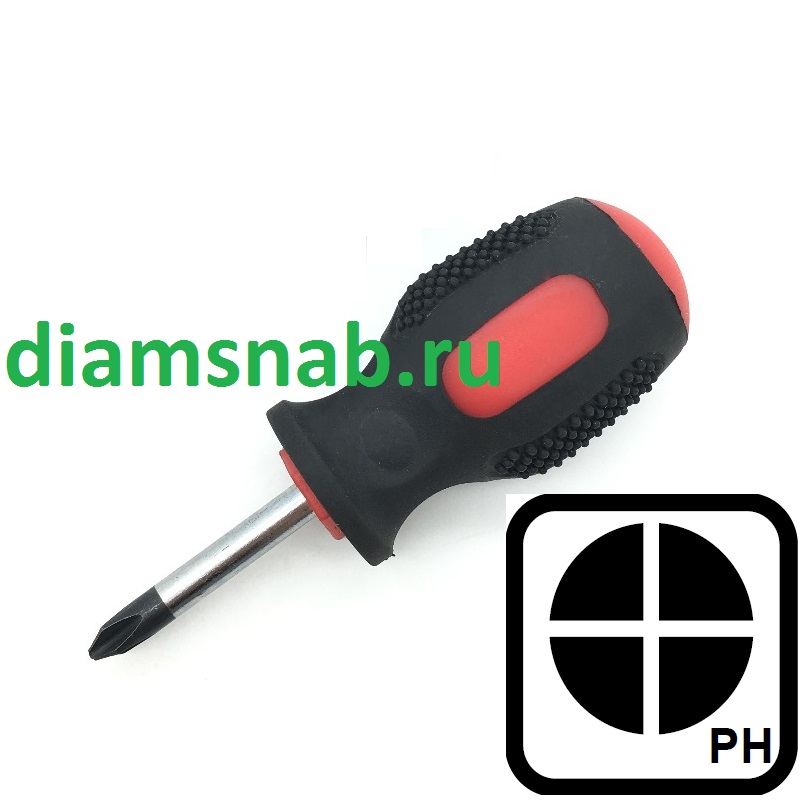

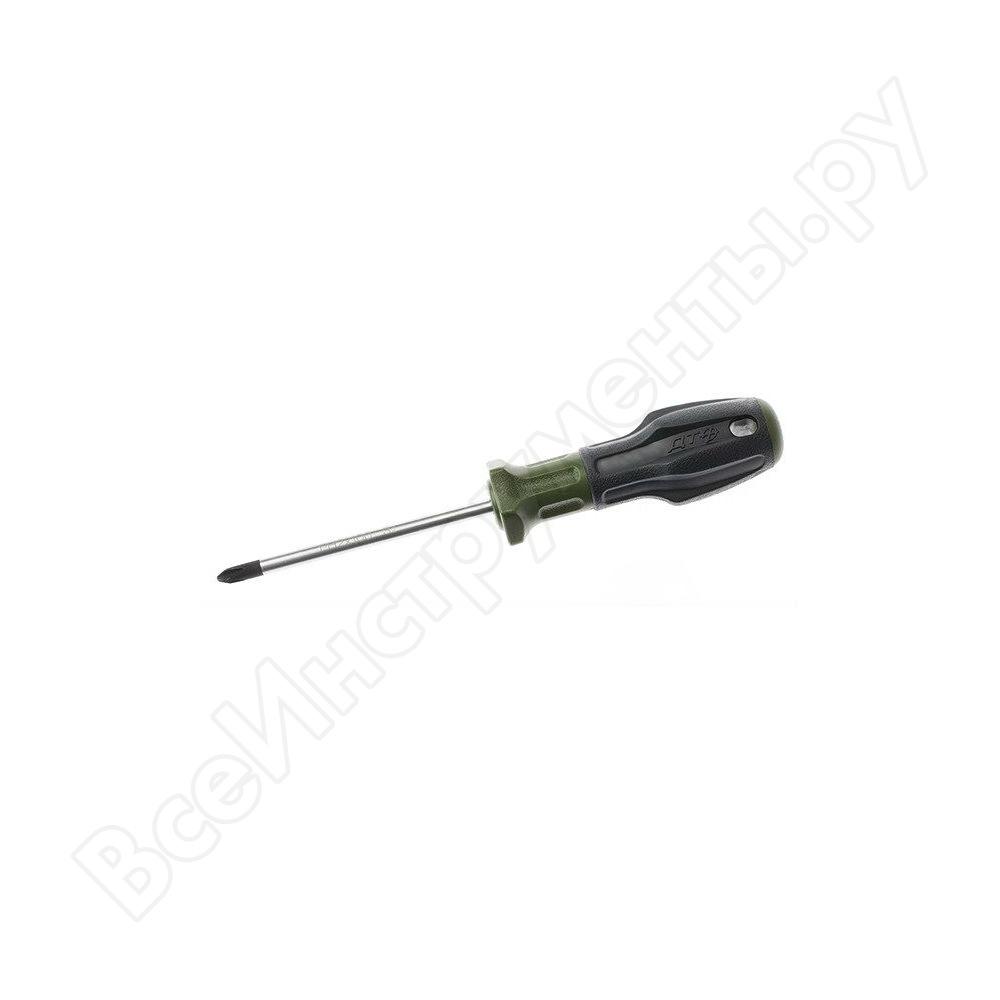

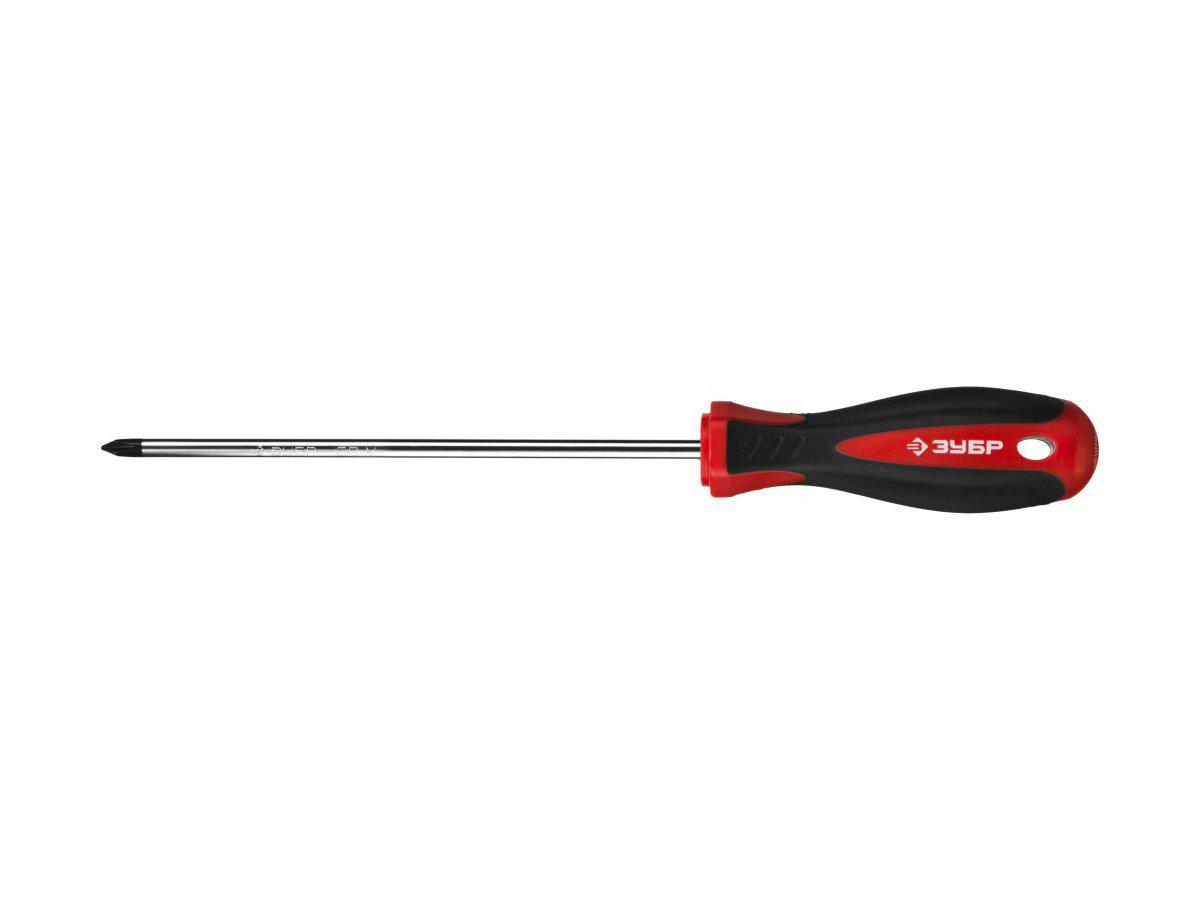

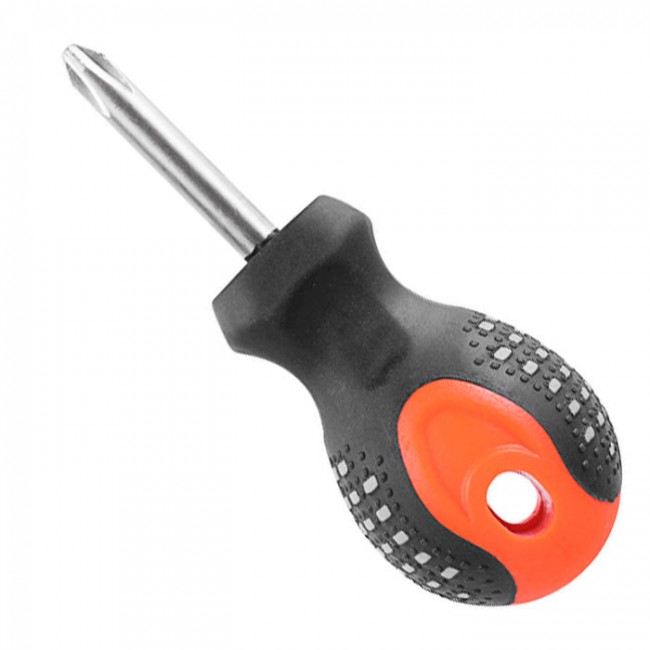

  2. Крестовая (обозначается как РН). Такая отвертка имеет жало в виде конуса. Ее четыре грани вмещаются в крестообразный шлиц. Такие виды изделий используют для соединения определенного оборудования или авто, а также для надежного крепления винта. Так как такая отвертка имеет коническую форму, то жало будет в два раза больше соприкасаться с винтом.
  3. Шестигранная (обозначается как НЕХ). Такие виды изделия имеют форму рабочей поверхности как у шестигранника. Крутящий момент такого приспособления будет в десять раз превышать показания крестообразной отвертки. Такой вид инструмента используют во время работ, связанных с ремонтом электротехники.

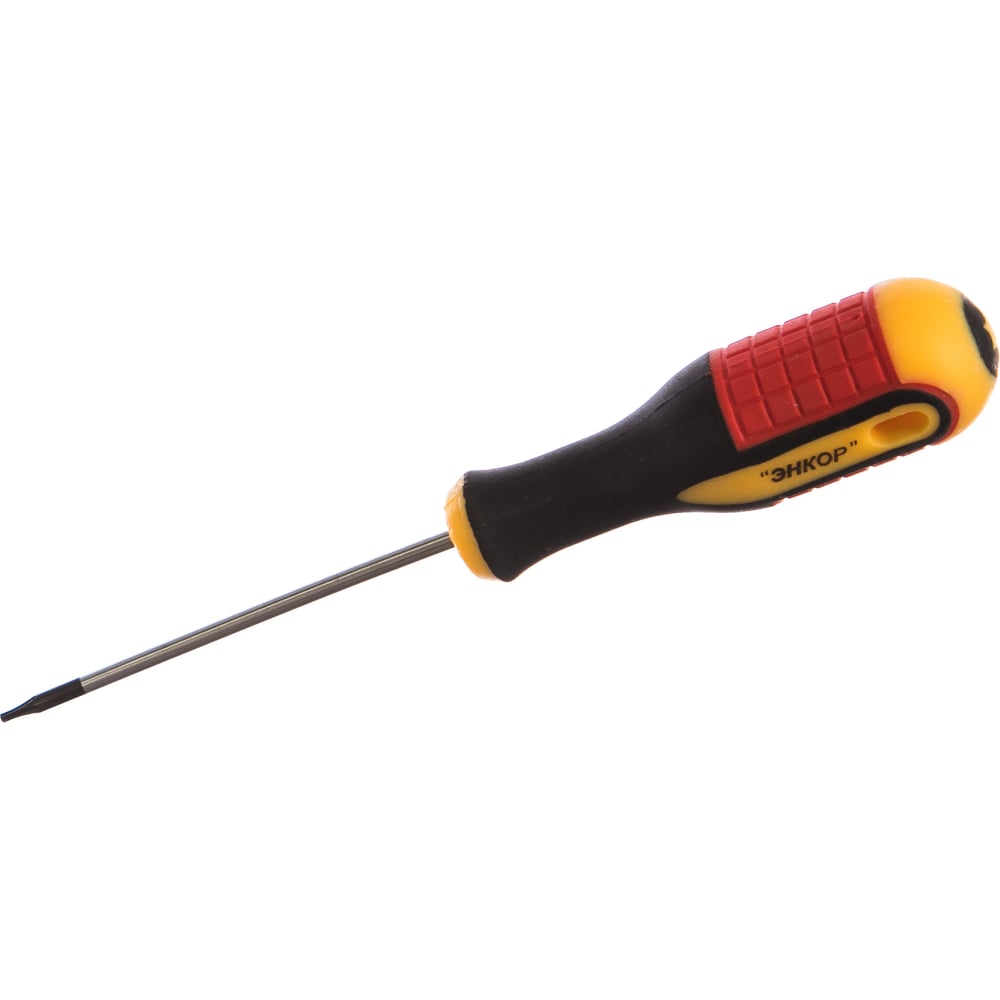

  4. Звездообразная (обозначается как TORX). Она имеет форму рабочей поверхности как у шестиконечной звезды. Применяется при ремонте незначительной разновидности техники, например, такой, как сотовый телефон.

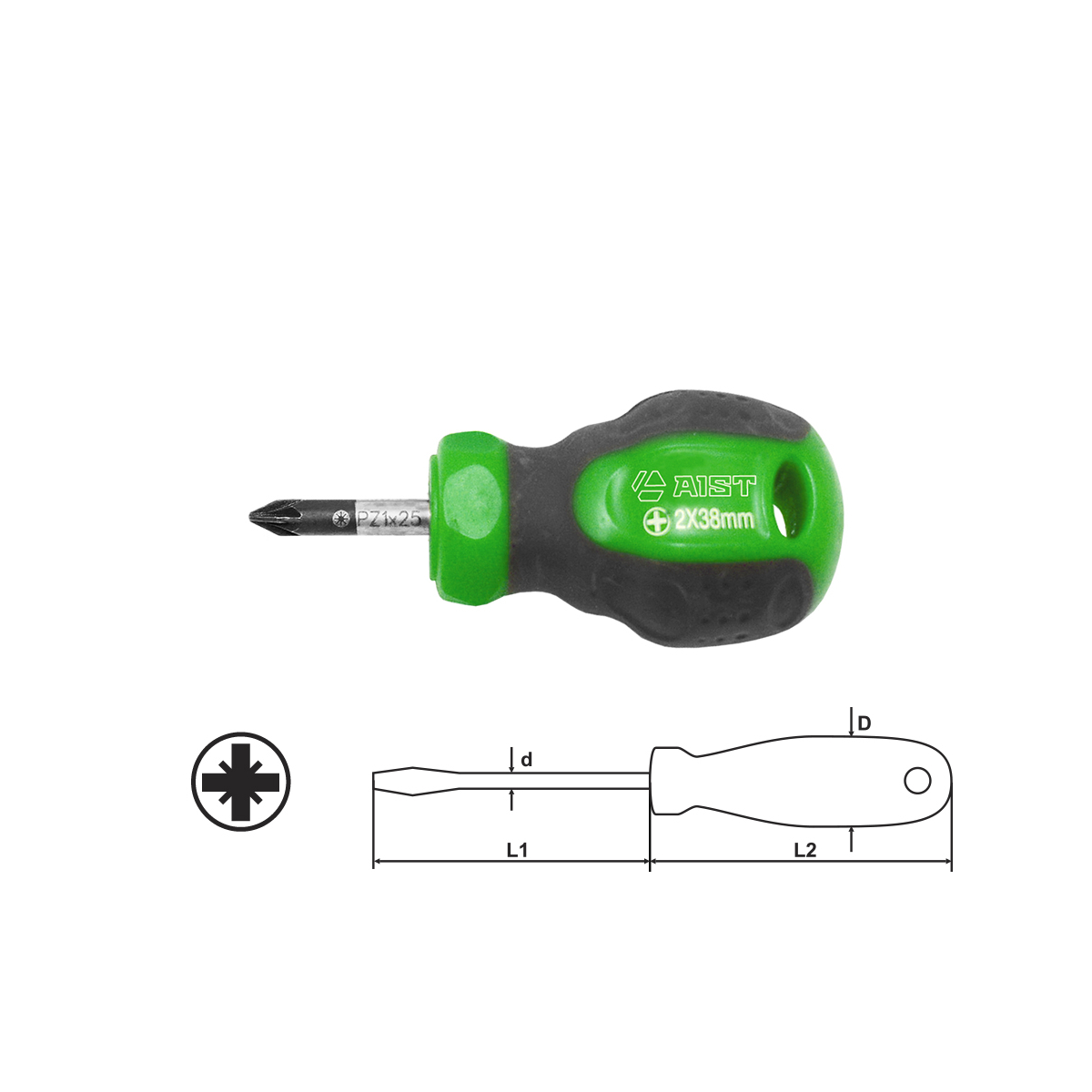

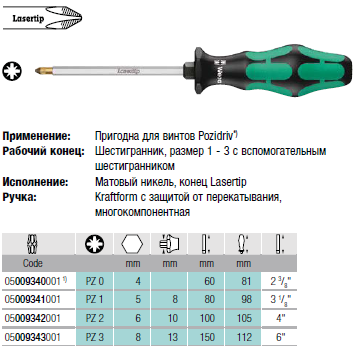

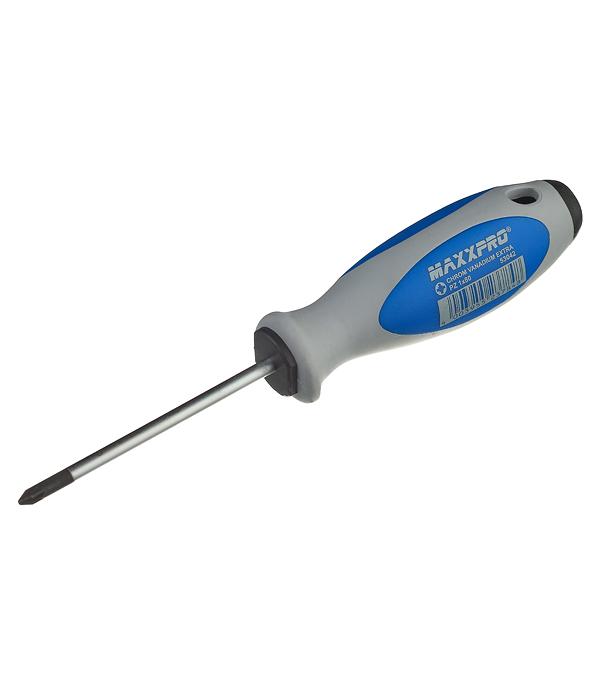

  5. Крестообразная с насечками (обозначается как PZ). Этот тип исполнения отвертки обладает не только крестовым профилем, но и имеет незначительные дополнительные грани. Применяется при сборке мебели, так как входит более плотно в крепеж.


Также существуют такие виды изделия, которые используются только в определенных условиях, так как они оснащены особыми приспособлениями. К таким изделиям относят:

  • Отвертка с храповым механизмом. Благодаря этому механизму стержень может свободно вращаться в одном направлении. За счет этого можно работать без извлечения наконечника из шлица. Направление вращения изменяется с помощью специального рычажка.

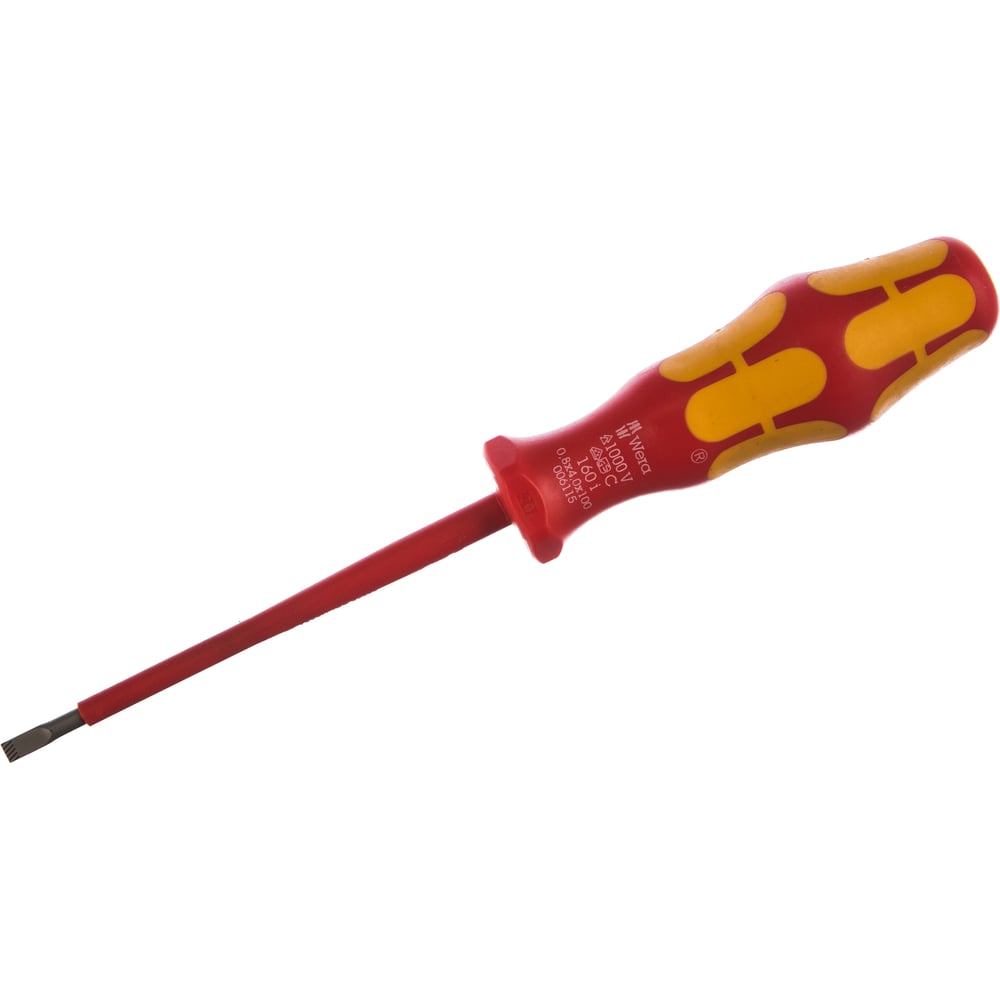

  • Диэлектрическая. Используется при работе с оборудованием, которое находится под напряжением. В этом случае изделие покрывают специальным изолирующим покрытием. Такая изоляция рассчитывается на установленные границы напряжения. На ручке это указывается в маркировке.
  • Универсальная. Позволяет использовать на одну рукоятку несколько наконечников. Они хранятся либо в отдельном футляре, либо внутри рукоятки.
  • С гибким валом. Носит еще название зубчатая передача. В стесненных условиях такое приспособление будет незаменимым, что наглядно показано на фото:

Маркировка отверток

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Существует также еще одна зависимость, о которой вы должны знать:

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

На фото ниже можно разглядеть маркировку на стержне:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

выбираем набор. Как выглядит фигурная отвертка? Виды

Отвёртка – это инструмент, используемый для ввинчивания или отвинчивания ботов. Фигурные отвёртки могут быть разных видов, каждый из которых предназначен для выполнения определённой задачи.

Принцип работы

Инструмент имеет осевой вал с наконечником определённой формы, который помещается в головку винта. На другом конце находится цилиндрическая ручка. Когда ручка отвёртки поворачивается, она создаёт крутящий момент, который разворачивает наконечник с помощью вала.

Есть много различных размеров и видов фигурного инструмента. Отвёртка обычно идентифицируется по форме её наконечника, который должен полностью соответствовать выемке на шляпке самореза или винта.

Виды

Из имеющихся на современном рынке видов фигурной отвёртки можно выделить следующие виды:

  • крестообразная;
  • усовершенствованная крестообразная;
  • шестигранная;
  • шестиконечная;
  • квадратная;
  • треугольная.

Крестообразная получила наибольшее распространение, поскольку в её конструкции очень удобно располагаются шлицы.

Во время эксплуатации наконечника он демонстрирует прекрасную сцепляемость с поверхностью головки шурупа, почему тот лучше и прочнее входит в поверхность, без зазора.

Усовершенствованная крестообразная отвёртка выглядит так же, как и предыдущая модель, только у неё есть дополнительный шлиц, который размещается между каждым пролётом. Болты и саморезы затягиваются ещё плотнее — особенно часто такой инструмент используют при сборке мебели.

Шестигранные отвёртки потому так и называются, что они имеют наконечник с шестью гранями. Каждая плотно прилегает к прорезям крепёжных элементов — вот почему во время использования инструмента достигается лучший эффект. Используют отвёртку при сборке мебели и велосипедов.

На полках магазинов можно отыскать наконечник квадратной формы, его применяют при работе с компьютерной техникой. Есть ещё и треугольные шлицы, которые напоминают геометрическую фигуру, чьи лопасти находятся друг от друга на равном расстоянии.

Маркировка

Отвёртки могут поставляться в продажу комплектом со сменными насадками, что очень удобно и позволяет иметь под рукой всё необходимое. На каждой есть своя маркировка: как правило, это буквы и цифры. Крестообразная подписывается заглавными РН.

У такой отвёртки может быть разный номер:

  • 000 — 1.5 мм.;
  • 00 — 1.9 мм.;
  • 0 — 2 мм.

Усовершенствованные крестообразные маркируются как PZ или PX. На шестиконечных можно увидеть надпись TORX и буквы Е4-Е44.

На шестигранных просто написано HEX; на тех, что обладают квадратным наконечником Robertson, если он треугольный — Tri-Wing.

Как узнать размер

Пользователь должен сопрягать размер винта с размером отвёртки. У лезвия Phillips тупой наконечник, а винтовые слоты будут изгибаться там, где они пересекаются. Лезвие Torx имеет звездообразный конец для винтов в приборах и садовом оборудовании.

Измеряют стандартный шлиц головки винта. Можно взять рулетку или линейку: если использовать отвёртку, которая слишком широкая и слишком толстая, установить её в слот не представляется возможным. Когда пользователь берёт инструмент слишком узкий или тонкий, он будет легко соскальзывать.

Для установки винтов в неудобных местах применяют специальные фигурные отвёртки, выбирая короткие, когда пространство ограничено.

Важно найти инструмент правильного размера, чтобы можно было достичь максимальных результатов.

Как выбрать

Хотя есть дюжина различных фигурных наконечников отвёрток, домашний мастер обычно использует только два: Robertson и Phillips. Наконечник должен плотно прилегать к гнезду винта и быть примерно такой же ширины, как и диаметр головки. Если используются шурупы, которые имеют сплющенную головку, то важно, чтобы наконечник не превышал ширину отверстия в шляпке. Наличие инструмента правильного размера, который необходим для выполнения поставленной задачи, предотвращает повреждение винта, облегчает установку и позволяет долгое время сохранить отвёртку в целости.

Профессионалы рекомендуют покупать набор наконечников, чтобы можно было тщательно подобрать размер и толщину. Недорогие не прослужат долго: как правило, они изготавливаются из некачественного сплава, который во время работы гнётся. В этом случае инструмент с испорченным наконечником будет впоследствии бесполезен. Качественные отвёртки продаются с гарантией от производителя, которая даёт возможность бесплатно заменить хвостовик или ручку.

Не стоит покупать отвёртки, которые имеют хромированные наконечники, так как покрытие будет быстро изнашиваться. Качественный инструмент должен иметь закалённый хвостовик.

Особое внимание обратите на эргономичность ручки, поскольку это играет важную роль во время работы. Неудобная и не прорезиненная будет натирать руку, выскальзывать, работать ею неудобно.

Кроме качества и комфорта, есть три вещи, которые следует учитывать при покупке отвёрток:

  • шлиц: наиболее распространёнными являются 1/8, 1/4, 3/16, 5/16, и 3/8;
  • «Филипс»: наиболее распространёнными являются размеры от 1 до 3, где каждое число соответствует диаметру размера винта;
  • «Робертсон»: пять доступных размеров, но для большинства домашних задач используют только два.

В следующем видео вы узнаете, как отремонтировать крестовую отвертку своими руками.

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

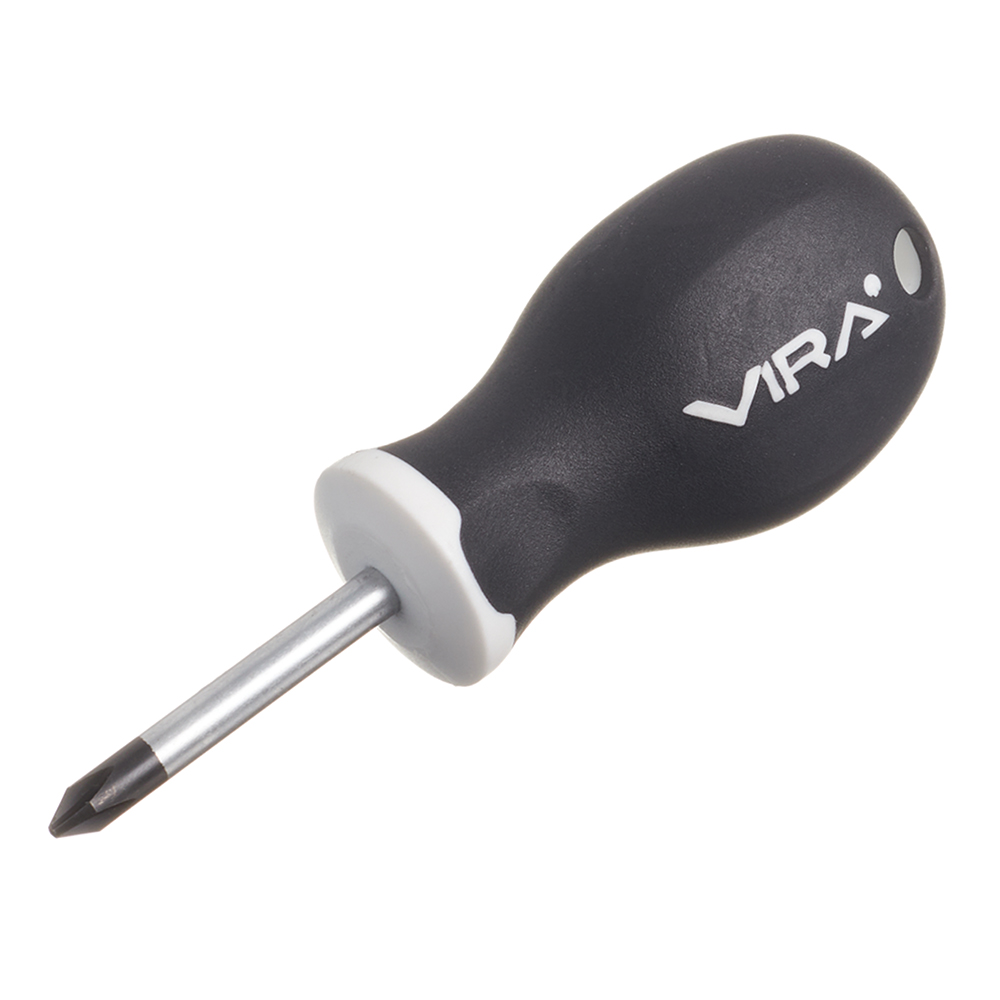

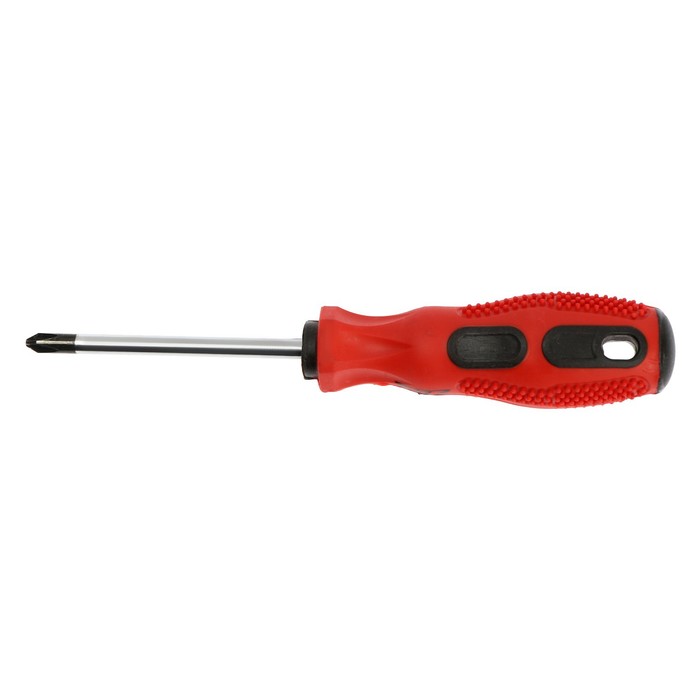

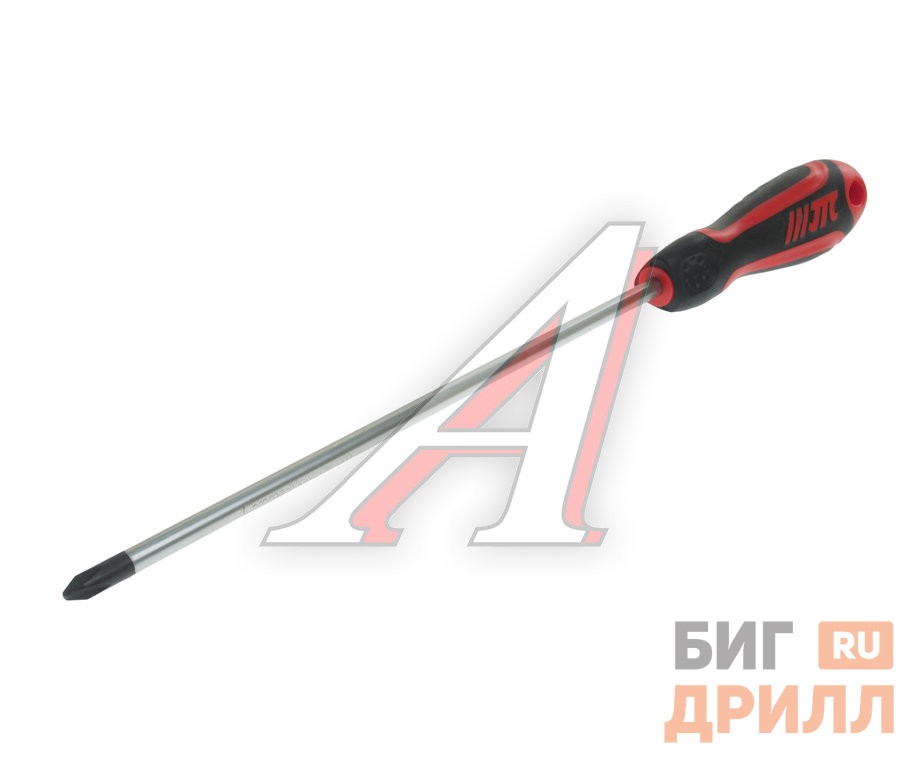

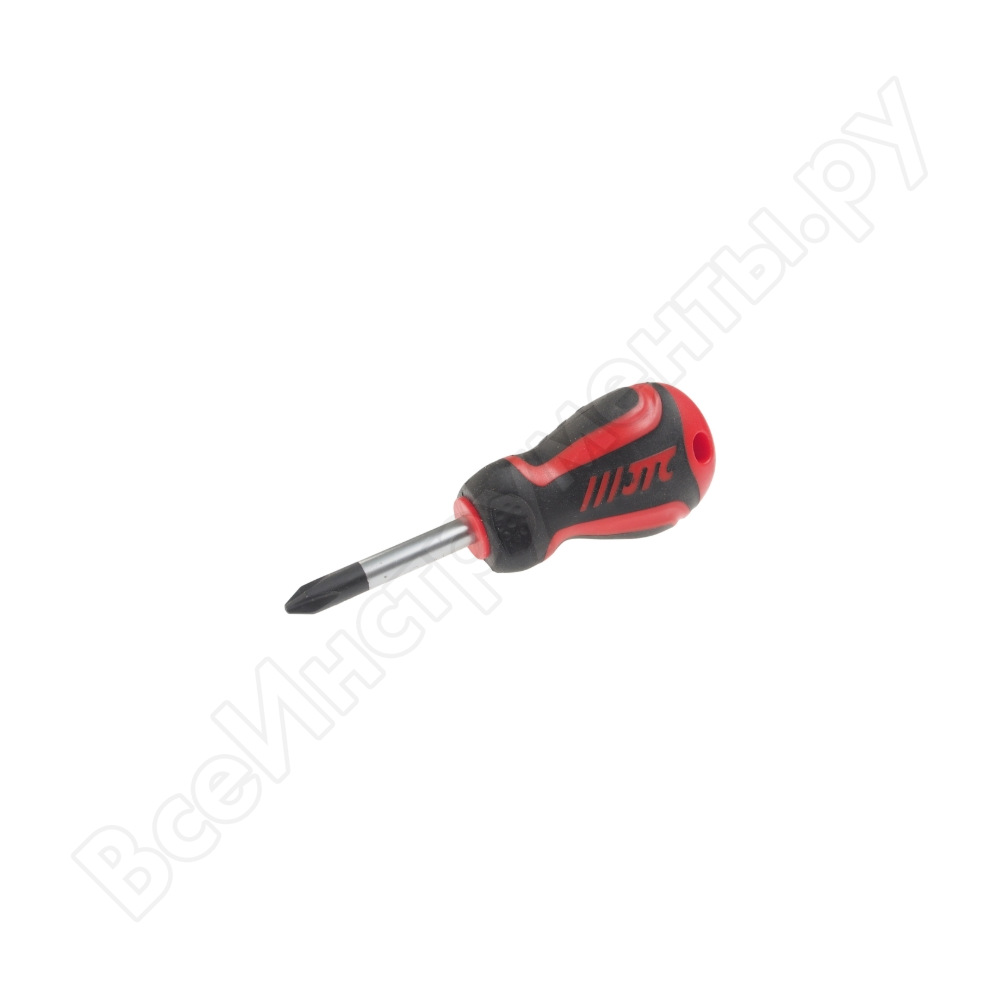

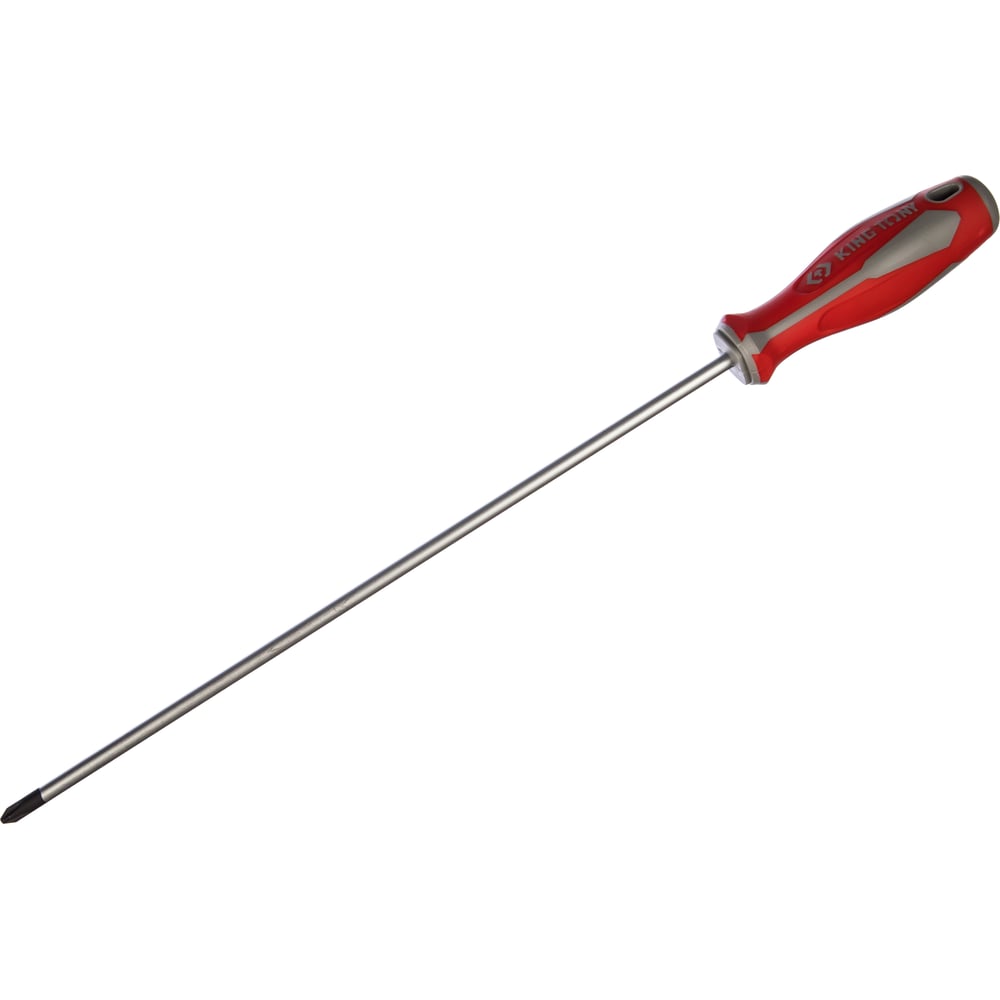

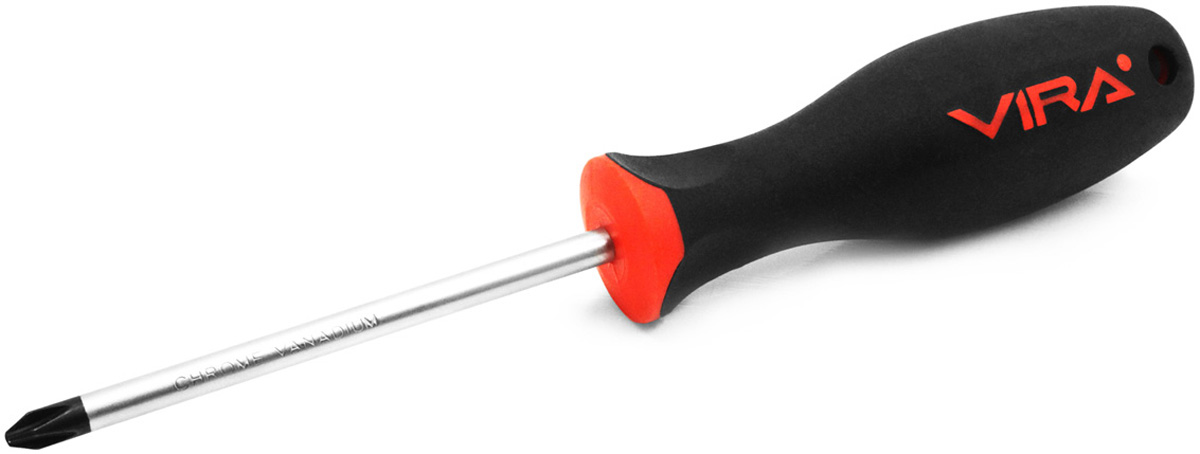

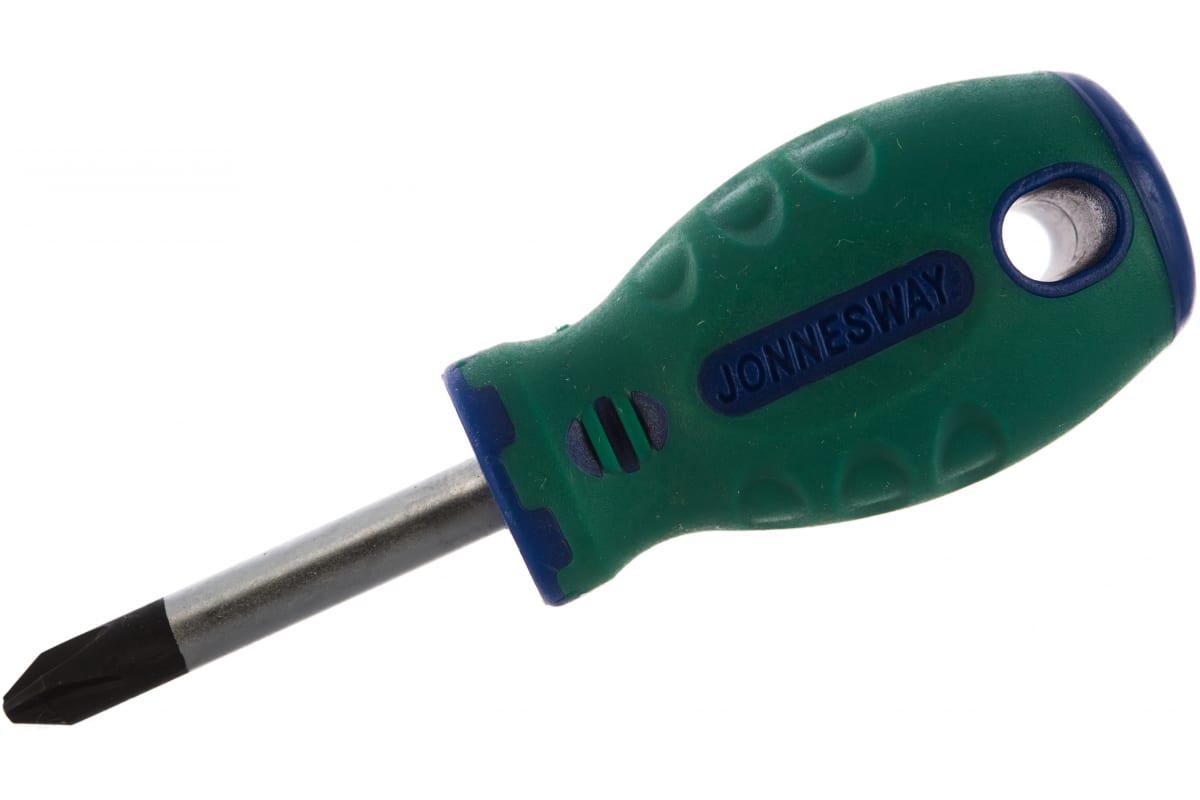

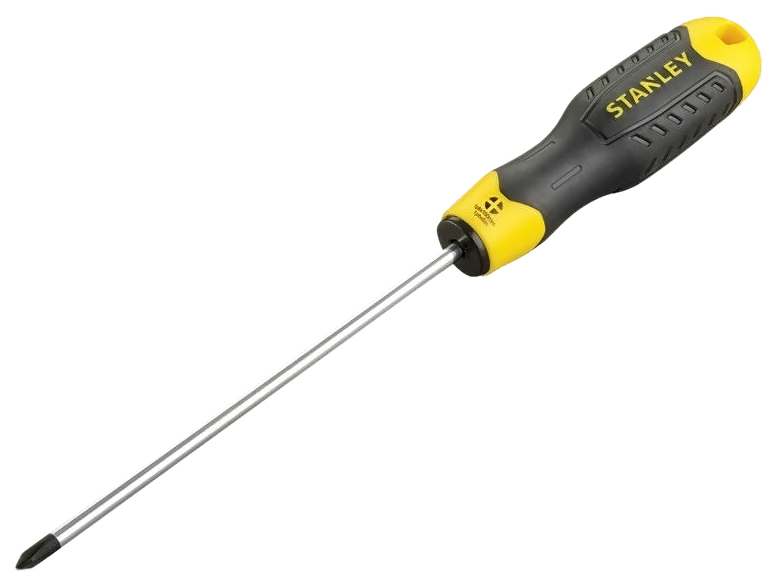

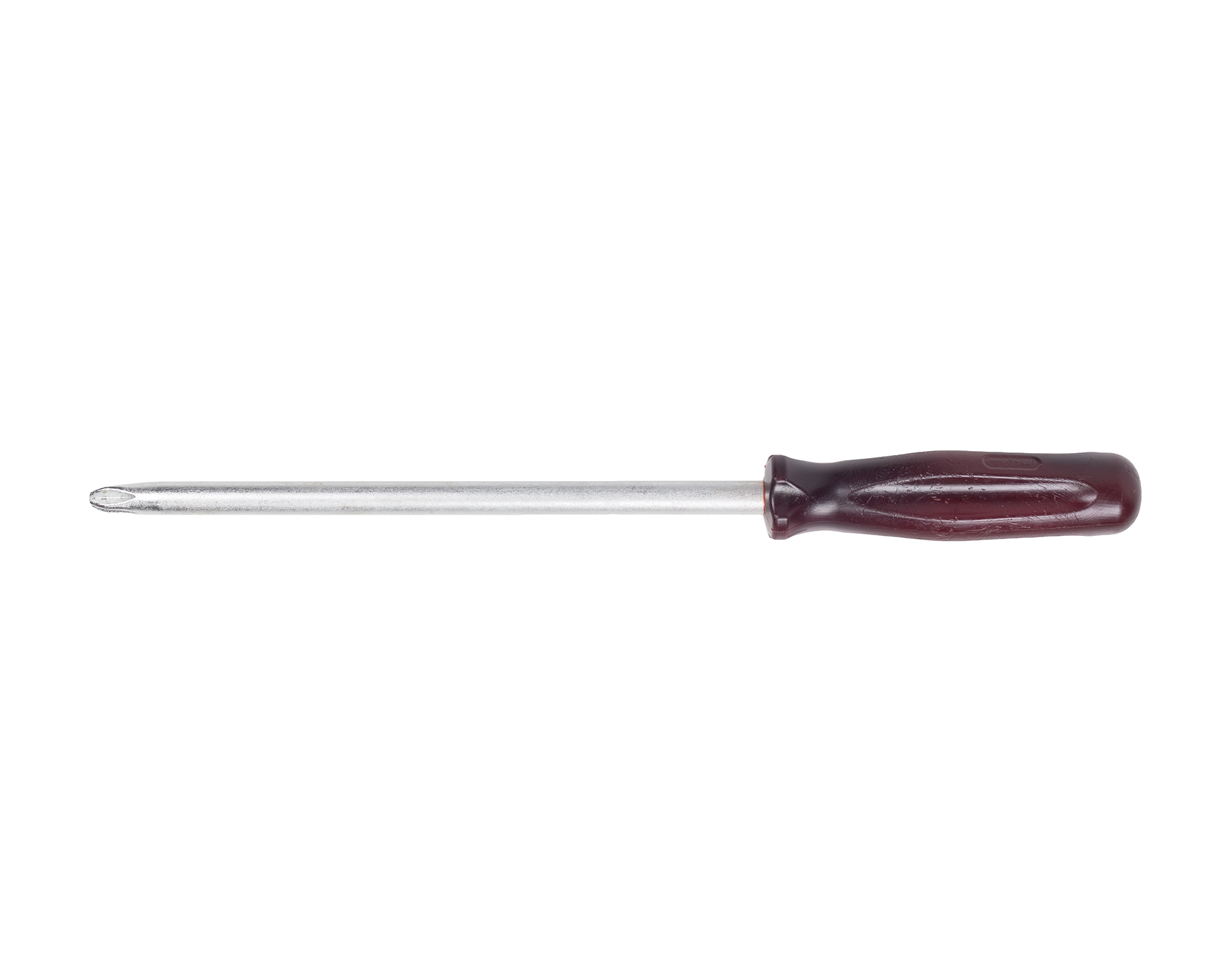

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

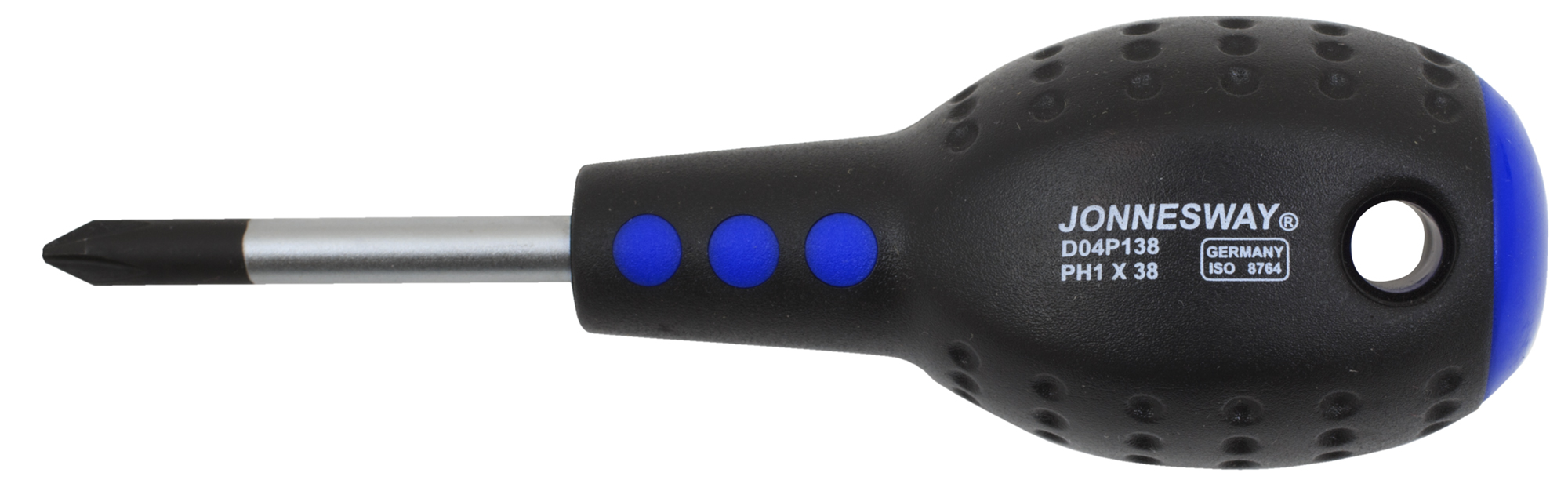

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

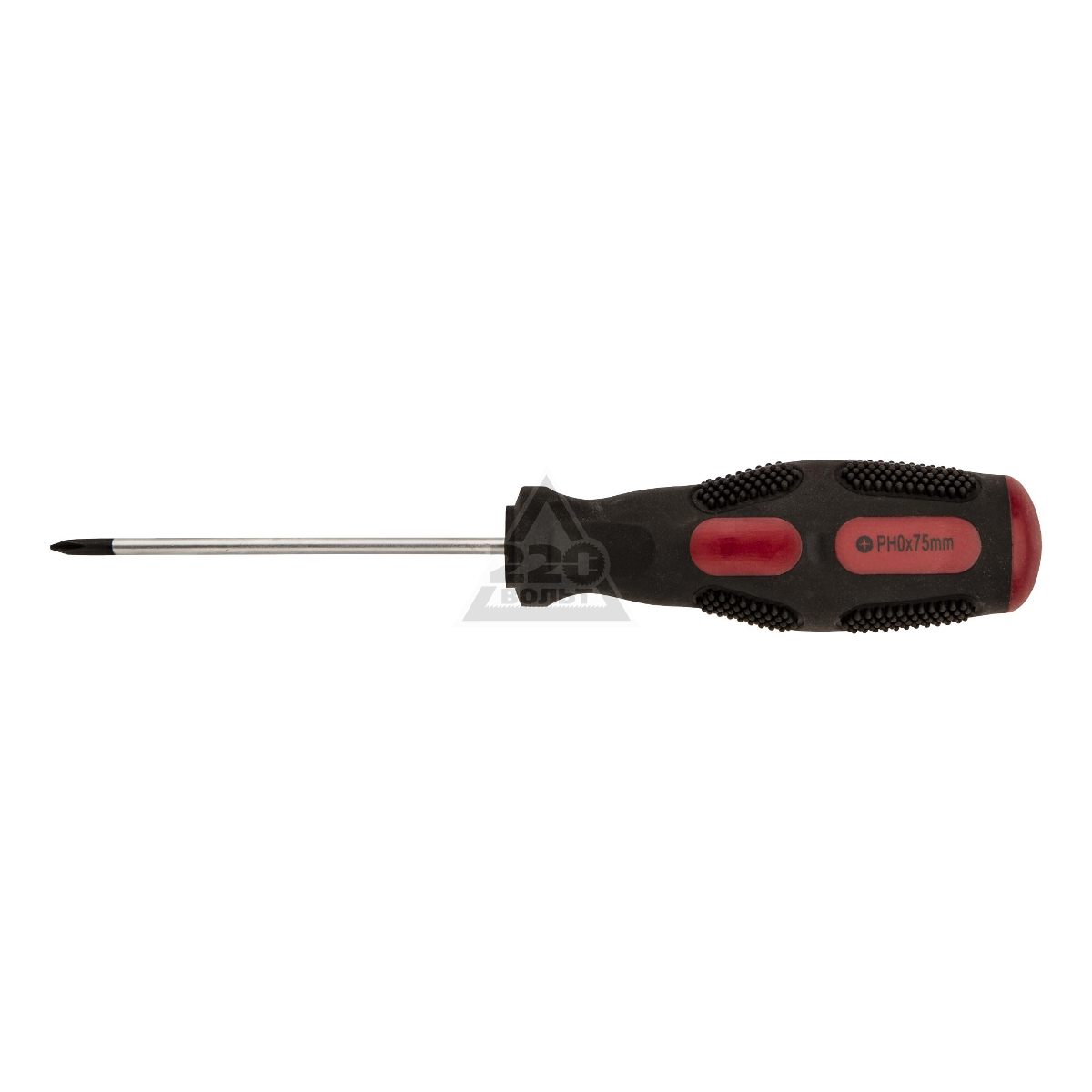

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

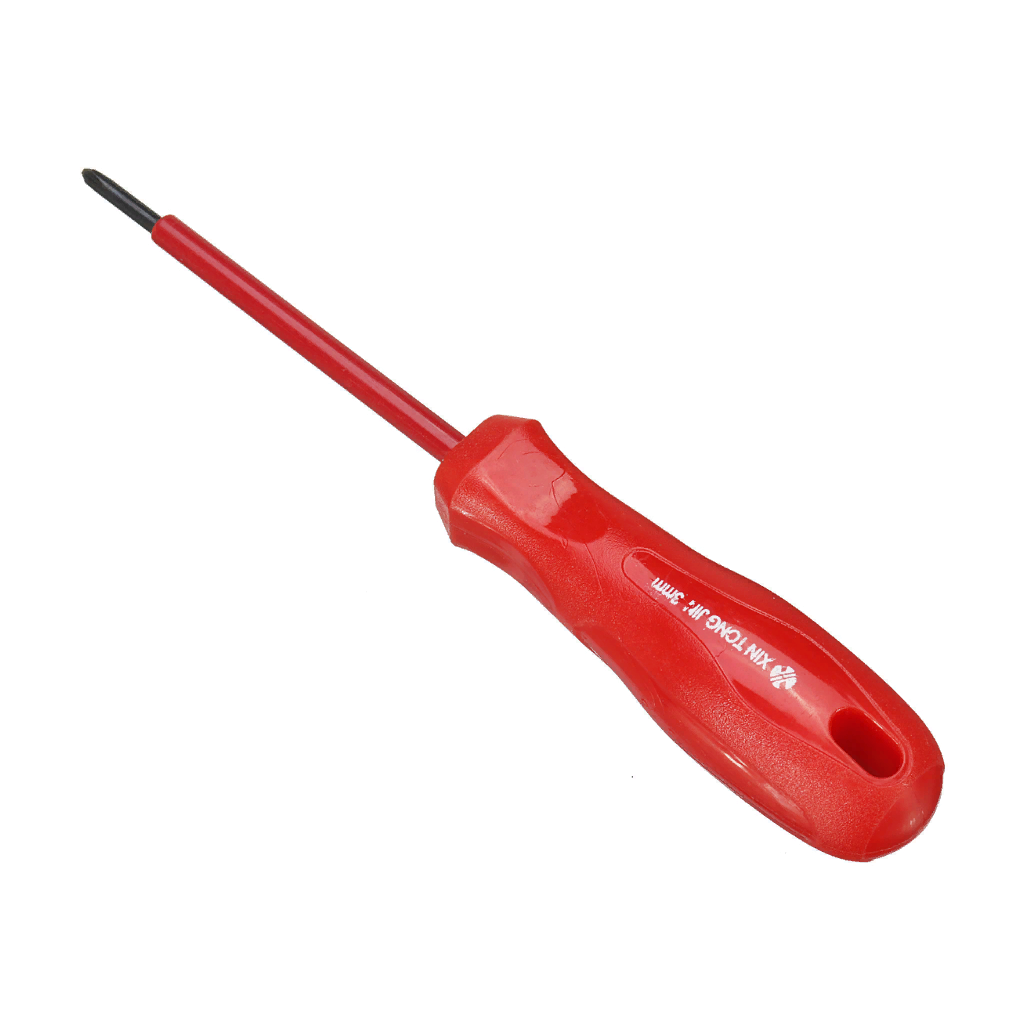

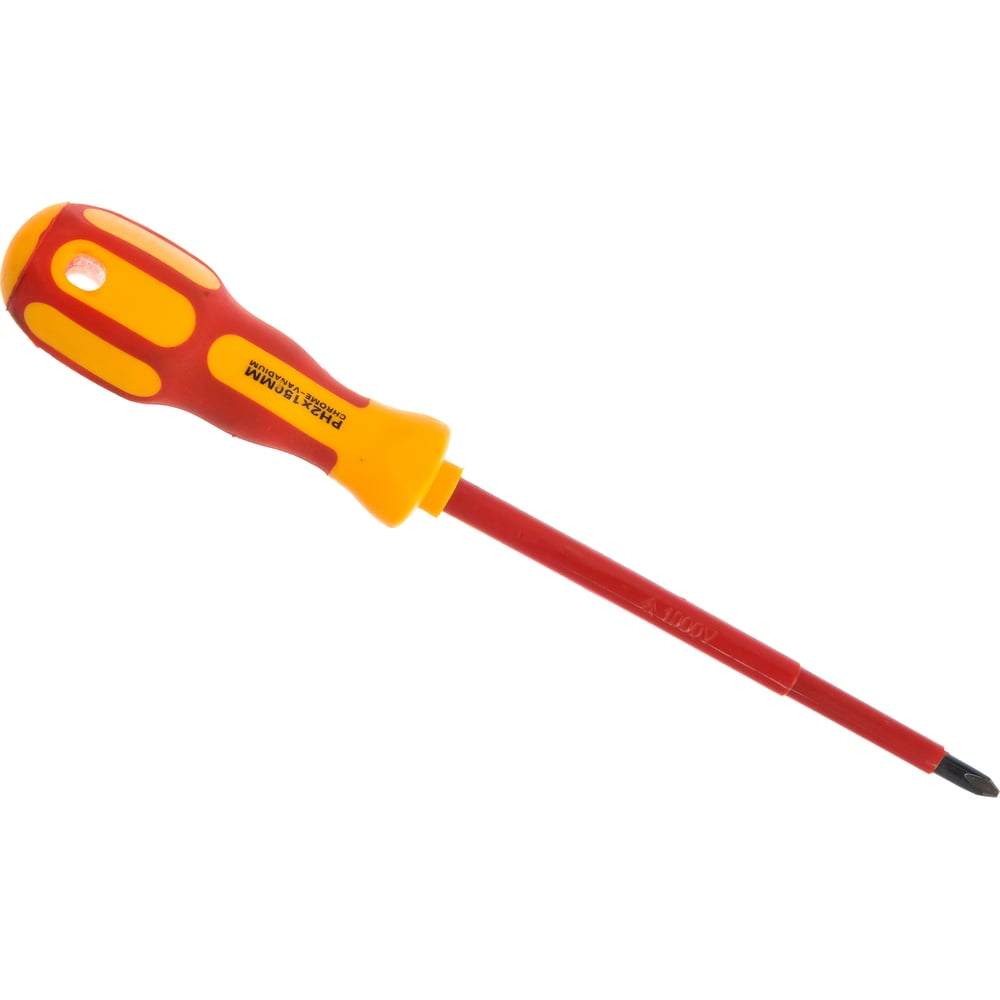

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

как выбрать и подобрать номер. ~ БЛОГ О ЗАТОЧКЕ

Чтобы работа не была в тягость и не создавала лишних проблем немаловажную роль играет правильный выбор инструментов. Если говорить об отвертках, то чаще других мне приходится работать с крестовыми отвертками. Как ее выбрать, чтобы не «сорвать» винт и саму отвертку я расскажу в данной статье.

Мало кто знает, что крестовые отвертки делают двух основных видов, каждый из которых должен работать по своим винтам, или шурупам: PH (Phillips) и PZ (Pozidriv).

И разница, конечно, не только в названии.

Маркировку PH запатентовала компания Phillips. По большому счету это обычная и самая распространенная крестовая отвертка. Ее, делают все кому не лень, с использованием самых простых или самых сложных сплавов и напылений, которые по мнению многочисленных производителей должны улучшить фиксацию отвертки в шлице винта или шурупа и уменьшить усилие выхода отвертки из них. Ходят упорные слухи, что Phillips выпустил несколько улучшенных версий своей отвертки (Phillips II и Phillips SQUARE-DRIVE), но они мне еще не встречались.


Маркировка PZ запатентована компанией GKN из Великобритании в 1962 году. Также как в в первом случае она обозначает вид крестообразного шлица крепежных изделий и отверток для них. По сути, Pozidriv является улучшенной модификацией Phillips, хотя и применяется значительно реже. Отличие состоит в том, что в отвертках PZ, от внутренних углов шлица идут тонкие лучеобразные насечки, а рабочие грани параллельны по своим сторонам (у PH они утончаются к острию отвертки). Здесь ожидается более устойчивое сцепление в связке отвертка-винт, что должно уменьшить износ и вероятность срыва отвертки и винта.

Но проблема в том, что многие пользователи отверток просто не замечают разницы, работая тем инструментом, что есть под рукой или просто перепутав — из-за внешнего сходства это легко сделать.

Если так произошло, то несоответствующая шлицу винта отвертка будет сидеть неплотно, из-за чего нарушится соприкосновение их рабочих поверхностей, резко увеличится механическое напряжение и вероятность срыва. Это приведет не только к увеличению времени работы и снижению ее качества, но и скорейшему выходу из строя как самой отвертки, так и винтов.

Слева: наконечник биты PH, справа — биты PZ


Если есть возможность выбора, то различить отвертки или биты PH и PZ можно по обозначению или по дополнительным насечкам (см. фото выше). На крестовых отвертках или битах всегда указывается их тип и размер. Например, Ph2х80 или PZ2х100. В первом случае мы имеет дело с отверткой под шлиц Phillips размера 1 и длиной рабочей части 80 мм. Во втором — отвертка под шлиц Pozidriv, размер 2, с длиной рабочей части 100 мм.


Ну а винты или другой крепеж с крестообразными шлицами различаются по насечкам на их головкам. В PH их нет, тогда как PZ их легко заметить.:

Слева: головка винта с шлицем РН, справа — с шлицем PZ


Чуть выше я упомянул о размерах отверток. Вернусь к ним, чтобы закрыть и этот вопрос.

Конечно, для плотного сцепления размер отвертки и шлица винта должны совпадать. В данном случае, размер отвертки определяет диаметр резьбы крепежа. Для крестовых отверток всего существует пять размеров: 0, 1, 2, 3, 4. Пожалуй самые популярные из них это № 1 и 2.

Ниже — таблица, по которой довольно точно можно определить номер шлица по диаметру наружной резьбы крепежа:

Отвертка PH или PZ, № Диаметр резьбы
0 до 2 мм
1 2.1-3.0 мм
2 3.1-5.0 мм
3 5.1-7.0 мм
4 от 7.1 мм
На этом всё. Работайте правильно подобранной отверткой! В конце концов, это не только высокий уровень сборки, но и ваше сэкономленное время. Которое, кстати можно потратить с гораздо большей пользой, чем поиск в магазинах новых крепежных деталей…


Ранее в Блоге о Заточке была опубликована справочная статья, в которой подробно рассматривались формы головок и крепежных винтов и виды их шлицев. На мой взгляд, учитывая направленность опубликованного выше материала, данная информация будет представлять интерес для читателя — читайте статью «ВИНТ: ФОРМЫ ГОЛОВОК И ВИДЫ ШЛИЦЕВ». ..

ZAT (Днепр, Украина)
http://www.zat24.com/

Разновидность отверток, маркировка, формы и размеры

Отвёртка — незаменимый инструмент при ремонте или строительстве. Найти её можно в любом хозяйстве. Современная индустрия предлагает разнообразные модели устройства. Они могут иметь разную форму и размеры. Но наиболее популярными являются плоские и шлицевые варианты.

Неопытный мастер может запутаться в представленных моделях. Поэтому важно знать об особенностях шлицевой отвёртки и о том, для каких целей её используют.

Разделы статьи

На рисунке представлены наиболее распространенные формы лезвий отверток.

.

.

табл. 1 (конфигурация форм лезвия)

значение формы форма лезвия отвертки маркировка простое название примечание
А Отвертка с прямым шлицем SL минус Обозначение SL5. 5 обозначает ширину лезвия;
SL 0.5х4(0,5- толщина лезвия (шлица), а 4 — ширина
B Крестовая отвертка PH плюс Площадь соприкосновения с деталью больше, чем у типа SL
C Крестовая с дополнительными направляющими PZ позидрайв Большой крутящий момент
D Альтернатива крестовой Torx звездочка Применяется в основном в электронном приборостроении и автопромышленности
E Последующее развитие Torx Torx со штырьком звездочка со штырьком
F Имбусовые ключи Hex шестигранник Для закручивания винтов с шистигранными углублениями. Номер присваивают по расстоянию в миллиметрах между противолежащими углами шестиугольника.
G Отвертка типа Нех Hex типовая Квадрат Редко употребляемая разновидность
H Не стандартный шлиц. Tri-Wing Трилистник Для изделий с нестандарным щлицем
I Крестовая асимметричная Torq Двузубая вилка Мощная затяжка. Применяется в высокотехнологичных отраслях промышленности.
K Двухштырьковая отвертка SP Спаннер Применяется в бытовой технике, лифтовых механизмах.

Отвертки одного типа соответственно имеют разные размеры.

Например, обычная прямая и самая ходовая отвертка различается по номерам с определением ширины и глубины шлицы. А вот крестовая отвертка обозначена номером, к которому соответствует размер крепежных деталей (смотрите табл. № 2).
Таблица № 2

номер отвертки типа PH или PZ диаметр наружной резьбы крепежной детали, мм
0 менее 2
1 2,1 – 3
2 3,1 – 5
3 5,1 – 7
4 более 7,1

В следующей таблице приводится пример, где номер отвертки происходит в зависимости с диаметром и длин стержней.
Таблица № 3

номер отвертки диаметр стержня, мм длина стержня, мм
0 4 менее 80
1 5 80-100
2 6 100-120
3 8 120-150
4 10 150-200

В публикации представлены отвертки распространенного типа, которые используются в повседневной жизни и деятельности человека, в быту, в различных ремонтных работах на стройке, в автосервисах и шиномонтажных мастерских.

Кроме стандартных отверток существуют специальные, которые применяются в высокотехнологичных отраслях промышленности и имеют дополнительные параметры для различия и нумерации.

тегиАвтолюбитель Автомобиль Автосервис Инструмент Публикации Ремонтник Шиномонтаж Шиноремонтный инструмент

Назад Смешная история от автолюбителей от 19 февраля 2018

Далее Попали в яму и повредили автомобиль? Очередность действий

Смотрите также

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Модель Тип Размер Рабочая длина Изображение
Pro’sKit SD-083-S3 2,0 мм 50 мм
Pro’sKit SD-083-S4 2,4 мм 50 мм
Pro’sKit SD-083-S5 3,0 мм 50 мм
Pro’sKit SD-083-P2 #00 50 мм
Pro’sKit SD-083-P3 #0 50 мм
Pro’sKit SD-083-P4 #1 50 мм
Pro’sKit SD-083-T4 T04 50 мм
Pro’sKit SD-083-T5H T05H 50 мм
Pro’sKit SD-083-T6H T06H 50 мм
Pro’sKit SD-083-T7H T07H 50 мм
Pro’sKit SD-083-T8H T08H 50 мм
Pro’sKit SD-083-T9H T09H 50 мм
Pro’sKit SD-083-T10H T10H 50 мм
Pro’sKit SD-083-T15H T15H 50 мм
Pro’sKit SD-083-T20H T20H 50 мм

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

<Yuriy Ter-Arutiunian

Крепежные изделия под шлицевую отвертку, биту — SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

Диаметр винта, d, мм М1,2 М1,4 М1,6 М1,8 М2 М2,5 М3 М3,5 М4 М5 М6 М8 М10
Диаметр головки, dk, мм 2,3 2,6 3 3,4 3,8 4,5 5,5 6 7 8,5 10 13 16
Ширина шлица, n, мм 0,3 0,3 0,4 0,4 0,5 0,6 0,8 1,0 1,2 1,2 1,6 2,0 2,5
Размер отвертки SL, мм 0,3х2,0 0,4х2,5 0,5х3 0,6х3,5 0,8х4 1х5,5 1,2х6,5 1,2х8 1,6х10 2х12 2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

Диаметр винта d, мм М1,6 М2 М2,5 М3 М3,5 М4 М5 М6 М8 М10
Диаметр головки dk, мм 3 4 5 6 7 8 10 12 16 20
Ширина шлица n, мм 0,4 0,5 0,6 0,8 1,0 1,2 1,2 1,6 2 2,5
Размер отвертки SL, мм 0,4х2,5 0,5х3 0,6х3,5 0,8х4 1х5,5 1,2х6,5 1,2х8 1,6х10 2х12 2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

Диаметр винта d, мм М1,2 М1,4 М1,6 М1,8 М2 М2,5 М3 М3,5 М4 М5 М6 М8 М10
Диаметр головки dk, мм 2,3 2,6 3 3,4 3,8 4,7 5,6 6,5 7,5 10 9,2 14,7 18
Ширина шлица n, мм 0,3 0,3 0,4 0,4 0,5 0,6 0,8 0,8 1,0 1,2 1,2 2 2,5
Размер отвертки SL, мм 0,3х2 0,4х2,5 0,5х3 0,6х3,5 0,8х4 1х5,5 1,2х8 1,6х10 2х12 2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

Диаметр резьбы d, мм М2.5 М3 М3.5 М4 М5 М6 М8 М10 М12
Ширина шлица n, мм 0,4 0,4 0,4 0,6 0,8 1,0 1,2 1,6 2
Размер биты SL, мм 0,4х2 0,4х2 0,4х2,5 0,6х3 0,8х4 1,0х5 1,2х6.5 1,6х8 1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

Диаметр самореза d, мм 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
Диаметр головки dk, мм 4,2 5,6 6,9 7,5 8,2 9,5 10,8 12,5
Ширина шлица n, мм 0,6 0,8 1 1 1,2 1,2 1,6 1,6
Размер биты SL, мм 0,6х3,5 0,8х4 1х5,5 1х5,5 1,2х8 1,2х8 1,6х10 1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

Диаметр самореза d, мм 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
Диаметр головки dk, мм 4,3 5,5 7,3 7,5 8,4 9,5 10,8 12,4
Ширина шлица n, мм 0,5 0,8 1,0 1,0 1,2 1,2 1,6 1,6
Размер биты SL, мм 0,5х3 0,8х4 1,0х5,5 1,0х5,5 1,2х8 1,2х8 1,6х10 1,6х10

Крепежные изделия под крестовую отвертку, биту — PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.

Таблица 7

Диаметр резьбы, d, мм М1,6 М1,8 М2 М2,5 М3 М3,5 М4 М5 М6 М8 М10
Диаметр головки, dk, мм 3,2 3,5 4,0 5,0 6,0 7,0 8,0 10,0 12,0 16,0 20,0
Размер (номер) крестовой отвертки 0 0 1 1 1 2 2 2 3 4 4

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.

Таблица 8

Размер резьбы, мм М1.6 М1.8 М2 М2.5 М3 М3.5 М4 М5 М6 М8 М10
Размер (номер) крестовой отвертки 0 0 0 1 1 2 2 2 3 4 4

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

Диаметр резьбы самореза, мм 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
Размер (номер) крестовой отвертки 1 1 2 2 2 2 3 3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

Размер резьбы шурупа, мм 2 2,5 3 3,5 4 4,5 5 5,5 6 7 8
Размер (номер) крестовой отвертки 0 1 1 2 2 2 2 3 3 3 4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

Диаметр резьбы, A, мм 2,5 3,0 3,5 3,8 4,2 4,5 4,8 5,0 6,0
Размер отвертки (биты) Ph/PZ, номер 1 1 2 2 2 2 2 2 3

Как читается маркировка бит и отверток?

Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph2, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.

Для примера рассмотрим отвертку Ph3.

PH — рабочий профиль крест Phillips
2 — номер отвертки

Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 — 5 мм.

Таблица 12. Соотношение номера биты с наружной резьбой крепежа.

№ отверток PH и PZ Диаметр крепежной детали, мм
0 до 2
1 2,1 — 3
2 3,1 — 5
3 5,1 — 7
4 от 7,1

Шлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.

Например: SL 0.6х3.5 или SL 2. 0

Таблица 13. Типовые размеры наконечников шлицевых бит.

Ширина наконечника, мм 2 2.5 3 3.5 4 4.5 6 5.5 6, 6.5, 7 8 9
Толщина наконечника, мм 0.3-0.4 0.4 0.5 0.5-0.6 0.6 0.6 0.8 0.8-1.0 1.0-1.2 1.2-1.6 1.4-1.6

Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.

Статьи о продукции31.01.2020 09:20:31

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

• Переломные – отличаются возможностью вкручивать детали под любым углом

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Конструктивные особенности

Плоские и фигурные отвёртки объединяет один фактор – это конструкция инструмента. Она состоит из металлического стержня круглого сечения с наконечником и рукояткой.

Стержень

Индикаторная отвертка – как правильно пользоваться

Стальная ось является передающей усилие руки деталью от рукоятки к наконечнику отвёртки. Материалом для этого служит особо прочная сталь. Изделия отличаются длиной и толщиной стержней, поперечное сечение которых может быть круглым либо многогранным.

Важно! Стержень может иметь разную длину, диаметр и форму сечения. Стандартная длина – 100-200 мм. Вал для защиты от коррозии обычно покрыт никелевым или хромовым напылением. Также стержни изготавливают из нержавеющей стали.

Рукоятка

Эту деталь в основном делают из пластика. Качество материала влияет на долговечность ручки. Современные рукоятки качественных изделий имеют нескользящие прорезиненные вставки, упор для пальца, большую площадь для захвата рукой и упора ладонью.

Также внизу ручки делают поперечное сквозное отверстие для усиления крутящего момента. Сквозь него просовывают прут для получения дополнительного усилия.

Профессиональные ОШ на рукоятках имеют гелевые вставки, которые плотно прилегают к ладони, что обеспечивает максимальную передачу усилия на жало.

Жало

Эффективность ОШ во многом зависит от качества и прочности материала жала. Наконечники, сделанные из инструментальной стали С-2, считаются качественными и надёжными жалами. Особо прочные наконечники изготавливают из молибден-ванадиевого сплава.

Отвёртка с плоским наконечником

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Маркировка и размеры шлицевой отвёртки

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.

Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:

  • SL — так обозначается стандартная шлицевая плоская отвёртка;
  • PH — модели с крестовым наконечником;
  • PZ — крестовые отвёртки с насечёнными тонкими лучами.

Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.

Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.

Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.

Таблица: размеры шлицевых отвёрток

Обозначение отвёрток Номинальный диаметр, мм Площадь рабочей поверхности, мм Длина стержня мм Длина рукояти, мм Диаметр рукояти, мм Диаметр стержня, мм
0963 1. 4–2.0 0.25 × 0.8 85 45 12 0.8
0964 2.5–3.0 0.4 × 1.6 1.6
0965 3.5 0.5 × 2.3 105 55 15 2.3
0966 4.0 0.6 × 2.8 155 80 18 2.8
0967 5.0 0.8 × 3.5 180 3.5
0968 6.0 1.0 × 4.5 215 90 22 4.5
0969 8.0 1.2 × 6.0 250 100 25 6.0
0971 10.0 1.6 × 8.0 8.0
0972 12.0–14.0 2.0 × 9.0 300 100 25 9.0
0973 16.0 2.5 × 11.0 11.0
0974 18. 0–20.0 3.0 × 11.0 350 100 25 13.0

Справка. Российские производители выпускают модели, соответствующие установленному ГОСТу. Поэтому при необходимости в нём можно найти более подробную информацию о значении маркировок.

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Виды

Типов шлицевых отверток существует довольно большое количество.

  • Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

  • Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

  • Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

  • Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.

  • Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

  • Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.

  • Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.

  • Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

  • Отвертки с гибким стержнем, для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

  • прямой шлиц – один из самых распространенных вариантов;
  • шлиц крестообразный с отверстием по центру рабочей части для направляющих;
  • шлиц с совмещением прямой и крестовой шлицевых частей;
  • один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
  • модель с рабочей частью формы креста и 4 лучами;
  • квадратный вариант шлица;
  • квадратный шлиц с отверстием по центру направляющей;

  • шлиц «звезда»;
  • вариант «звезды», но с использованием штыря по центру;
  • такая же «звезда», но с более короткими и менее острыми лучами;
  • пятиконечная звезда с отверстием;
  • шестигранный шлиц или имбусовый ключ;
  • такой же шестигранный ключ с отверстием для направляющей;
  • отвертка с трехкрылым шлицем, редкий вариант;
  • асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;

  • шлиц схожий с двузубой вилкой;
  • восьмиконечная звезда с отверстием посередине, редкий экземпляр;
  • пятиугольный шлиц, редкая альтернатива шестиугольному;
  • двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
  • узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
  • треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

Размеры отверток с плоским шлицем могут быть следующих размеров:

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph4 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph2.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Критерии выбора отвёрток

Чтобы приобретённый инструмент служил в течение длительного срока, а пользоваться им было комфортно, необходимо правильный его выбрать.

Сначала следует определиться с фронтом работ:

  • Если вам необходимо монтировать антивандальную систему, стоит воспользоваться U-образной.
  • Для проведения электромонтажных работ подойдёт диэлектрическая. Также можно воспользоваться инструментом с индикатором или клеммами.
  • Быстрое выполнение работ обеспечат храповые отвёртки.
  • Чтобы сэкономить средства, стоит обратить внимание на отвёртки со съёмными наконечниками различной формы.

При покупке обратите внимание на качество материала, из которого изготовлен стержень и рукоятка. Рукоятка должна быть из плотного пластика и иметь резиновые вставки. Это обеспечит комфортное использование.

Правильно подобранная отвёртка не только ускоряет рабочий процесс, но и делает его более эффективным. Широкий ассортимент позволяет без труда выбрать подходящую.

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

  • Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
  • Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
  • Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

  • В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
  • При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.

  • Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

  • Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Винты с крестообразным шлицем

Phillips и Pozidriv — простое объяснение — PB Swiss Tools

В первой половине двадцатого века винты со шлицами становились все более проблематичными. Индустриализация привела к появлению все больше и больше отверток с механическим приводом. Выравнивание отвертки по пазу винта занимало слишком много времени, а соскальзывание винта вбок ведет к повреждению деталей.

Чтобы противодействовать этим недостаткам, J.П. Томпсон запатентовал винт с крестообразным шлицем в 1933 году. Он продал патент компании Phillips Screw Company. Он улучшил профиль и представил винт на рынке в 1936/37 году.

Боковые поверхности винтов с крестообразным шлицем сужаются к кончику. Коническая форма позволяет вставлять кончик отвертки в отвертки с механическим приводом. Кроме того, во время затяжки создается осевое усилие, которое выталкивает отвертку из винта. Первоначально этот эффект преднамеренно использовался для ограничения крутящего момента.Но со временем это оказалось недостатком винтов Phillips.

Винт с крестообразным шлицем и наконечник отвертки с коническими гранями

Компании Phillips Screw Company и American Screw Company запатентовали винт с крестообразным шлицем и параллельными боковыми сторонами, который предотвращает выталкивание во время затяжки или ослабления. Название Pozidriv — это аббревиатура от «позитивного драйва».

Символ винта Pozidriv и наконечник отвертки с параллельными сторонами

Согласно стандарту ISO, два типа отверток с крестообразным шлицем обозначаются как PH для винтов Phillips и PZ для винтов Pozidriv.

В чем отличия в их применении?

Преимущество Pozidriv — Недостаток Phillips

При приложении высоких крутящих моментов коническая форма Phillips создает выталкивающую силу, которая выталкивает отвертку из винта. У Pozidriv параллельная форма предотвращает эту силу.

Преимущество Phillips — Недостаток Pozidriv
Крестообразные отвертки

можно использовать для винтов Pozidriv, но они имеют некоторый люфт. С другой стороны, отвертки Pozidriv нельзя использовать для винтов Phillips.

Изображение слева: крестовая отвертка в крестообразном винте
Коническая форма обеспечивает выталкивающее усилие

Изображение справа: крестовая отвертка в винте Pozidriv
Коническая отвертка показывает зазор в параллельном винте.

Изображение слева: отвертка Pozidriv в винте Pozidriv
Параллельная форма предотвращает выталкивание.

Изображение справа: отвертка Pozidriv в винте Phillips
Параллельный наконечник не может войти в конический винт.Это часто является причиной выбора отвертки (как минимум) на один размер меньше, что приводит к перегрузке инструмента.

Инструменты от PB Swiss Tools легко распознать по цветовой кодировке:


Отвертки и биты для винтов Phillips отмечены красным / желтым цветом


Отвертки и биты для винтов Pozidriv отмечены зеленым:

Совет: в случае сомнений используйте отвертку Phillips. Хотя они не идеально подходят к винтам Pozidriv, можно по крайней мере вставить правильный размер.Использование отверток Pozidriv в винтах Phillips работает только со слишком маленькими отвертками, что легко приводит к повреждению винта или инструмента.

Простое руководство по отвертке с крестообразным шлицем размером

Состоящая из наконечника с крестообразным шлицем и стержня определенной длины, крестообразной или крестообразной отвертки работает почти так же, как отвертка с одинарной или плоской головкой. Однако, в то время как отвертка с плоской головкой представляет собой отдельное металлическое лезвие разной толщины и ширины, отвертка с крестообразным шлицем состоит из более толстого металлического стержня, который не сужается, а обрабатывается на кончике, образуя знак ‘+.’

Отвертка с крестообразным шлицем бесполезна для головки винта с одним пазом; он используется для заворачивания и вывинчивания винтов, соответствующих его конструкции. Головки винтов, которыми оснащены приводы Phillips, могут быть скругленными или плоскими, но, как и винты с одним шлицом, они бывают разных размеров, включая ширину и толщину пересекающихся пазов.

Отвертка с крестообразным шлицем, размеры

Ознакомьтесь с наборами отверток на Amazon.

Отвертки с крестообразным шлицем бывают размеров, обозначенных цифрами, а не размерами, как, например, в случае обычных отверток или отверток с плоской головкой.Винты также обозначены номерами от 0 до 24. Винты могут быть обработаны под однопроходные или крестовые отвертки. Плоские отвертки с одной прорезью измеряются в дюймах и подходят для конкретного размера винта, в некоторых случаях более одного.

Отвертки с крестообразным шлицем предназначены для работы с теми же винтами, но только с крестообразными головками. Поскольку существует всего пять типоразмеров отверток с крестообразным шлицем, каждая из них подходит как минимум для двух размеров винта, но иногда может даже соответствовать до пяти, как в случае №2.

Крестообразная отвертка № 0 подходит для винтов с номерами 0 и 1, а крестовая отвертка № 1 подходит для винтов с номерами 2, 3 и 4. Крестообразные отвертки № 2 подходят для винтов с номерами 5, 6, 7, 8 и 9. Головка Phillips № 3 работает с винтами с номерами 10, 12, 14 и 16, а головка Phillips № 4 соответствует винтам с номерами 18, 20 и 24. Система нумерации, хотя и немного трудная для отслеживания, является один способ определить, какая отвертка с каким винтом работает. Другой способ требует проб и ошибок.

Наборы отверток с крестообразным шлицем и дополнительные типы

В любой полный набор отверток входят отвертки с плоской и крестообразной головкой, размер отверток варьируется от 0 до 4, а длина рукоятки и стержня может быть разной. В наборе вы можете найти специальный короткий отвертку с крестообразной головкой с валом 1½ дюйма, а также несколько драйверов с четырехдюймовым валом. Однако существует множество других типов этих отверток с валом длиной от восьми до девяти дюймов.Также доступны крестовые отвертки с быстро вращающимися валами. Они имеют небольшой изгиб посередине вала, прежде чем снова выпрямиться. Конструкция обеспечивает более быстрое вращение винта и дополнительный крутящий момент.

Существуют десятки отверток с крестообразным шлицем с небольшими вариациями рукоятки, стержня и наконечника отвертки, но все они бывают одного из пяти стандартных размеров. Они доступны в наборах и по отдельности, и их полезно иметь в комплекте инструментов на тот день, когда вы неизбежно работаете с винтами с крестообразным шлицем.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Быстрый совет: знайте свои отвертки (подсказка: это не «плоская головка!»)

На протяжении многих лет я утверждал здесь, что ключевым компонентом обучения чему-либо, особенно самому себе и по запросу, является знание того, как вещи называются. Техническая речь и жаргон — важная часть того, что может сделать изучение новой дисциплины устрашающим. Изучив жаргон, вы уже выиграли большую часть битвы.В этом видео Джон Хейс из I Build It разбирает четыре распространенных типа драйверов и обсуждает некоторые заблуждения и забавные факты об этих инструментах.

Интересная часть технического жаргона (и языка в целом) — это когда неправильный термин получает широкое распространение, а люди даже не осознают этого. Как указывает Джон, так обстоит дело с почти повсеместной отверткой с плоской головкой. Все знают, как выглядит отвертка с плоской головкой, но на самом деле это неправильный термин.Этот тип отвертки технически известен как стандартная или шлицевая отвертка. Он известен как стандарт, потому что это была оригинальная форма головы водителя. Плоская головка будет относиться к геометрии самой головки винта, а винт с плоской головкой на самом деле может иметь любой тип приводной головки (шлицевой, крестообразный, квадратный и т. Д.).

Он также рассказывает в видео о других распространенных типах драйверов, а именно о Филлипсе, Робертсоне и Торксе.

Головки Phillips бывают разных размеров: №1, №2, №3 (и другие), причем головка №2 является наиболее распространенной.Джон говорит, что люди иногда называют это звездой. Я такого раньше не слышал.

Робертсон также обычно называют квадратным драйвером, но Робертсон — правильный термин. Как и Phillips, Робертсон размера №2 является наиболее распространенным. Джон также утверждает, что, по крайней мере, в Канаде, откуда он родом, Робертсона иногда называют красным Робби. Опять же, я никогда этого не слышал.

Пять типов распространенных драйверов: шлицевые / стандартные, Phillips, Allen, Torx, Robertson / Square.

Джон также обсуждает Torx, технологию отвертки, которая более распространена в Европе и изначально была разработана для производства и сборки станков, где шестигранная звездчатая коронка может хорошо держаться за головку винта и не соскальзывать. И, как он проницательно отмечает, существует множество размеров Torx, и слишком часто у вас нет нужного размера для винтов Torx, которые вы хотите удалить.

И, наконец, когда все остальное терпит неудачу? Джон выламывает универсальную отвертку, угловую шлифовальную машину / отрезной круг.

Как Make: участник и лексикограф Эрин Маккин указала нам на языке, вы голосуете за свое использование. Итак, нет ничего плохого в том, чтобы называть это тупоголовым, в том смысле, что этот термин стал настолько банальным — люди поймут, о чем вы говорите.Но знание правильной терминологии — это всегда хорошая идея, и, как поясняет Джон в видео, знание этих терминов при общении с профессионалами в этой области заставит вас не выглядеть легкомысленным.

Отвертка с крестообразным шлицем

Отвертка и отвертка Phillips, первоначально изобретенные Портлендером Джоном П. Томпсоном, резко увеличили скорость производства и сделали отвертку Phillips необходимостью в каждом ящике для инструментов. Томпсон подал заявку на получение патентных прав на «Винт» (У.S. Patent 1908080) с инновационной «крестообразной канавкой» и соответствующей «отверткой» (патент США 1908081) в 1932 году. Хотя это и не первый винт такого рода, английский изобретатель Джон Фрирсон запатентовал винт с «крестообразным отверстием». примерно шестьюдесятью годами ранее изобретение Томпсона произвело революцию в сборочных линиях.

О Томпсоне осталось мало информации. Он родился в Вагнере, штат Айова, в 1857 году, а в 1920 или 1921 году переехал в Портленд из Бисмарка, штат Северная Дакота. Его занятия перечислены в портлендском справочнике Polk как «меблированные комнаты» и «рабочий», хотя записи переписи показывают, что до переезда в Орегон он работал кассиром в банке и занимался недвижимостью.В статье Sunday Oregonian от 1939 года говорилось, что Томпсон, который умер в Портленде 4 сентября 1940 года, был автомехаником, когда изобрел винт.

Когда патенты были выданы в 1933 году, права были переданы «Прямым и местным уступками» Генри Ф. Филлипсу, управляющему директору Oregon Copper Company, горнодобывающей компании в восточном Орегоне. Формулировка патента означает, что он был выдан непосредственно Генри Филлипсу, хотя изобретение принадлежит Томпсону.На местном уровне нет информации о том, почему Томпсон передал права Филлипсу, но, возможно, между Филлипсом и Томпсоном существовали отношения до выдачи патента и, возможно, даже заявки на патент.

После получения первых двух патентов Филлипс основал компанию Phillips Screw Company в Портленде в 1933 году с целью лицензирования конструкции для производителей и сбора лицензионных отчислений. Вскоре он убедил Э. Э. Кларка, президента American Screw Company, произвести винт, и в следующие четыре года компания Phillips Screw Company получила шесть дополнительных патентов, изменяющих конструкцию.К 1936 году винт был доступен потребителям, и первым промышленным заказчиком была компания General Motors, которая в 1937 году использовала винты с крестообразным шлицем для создания автомобилей Cadillac. Вскоре после этого он был принят на железнодорожную и авиационную промышленность.

До изобретения винта Phillips американские сборочные линии, мастера и потребители использовали обычные винты с шлицевой головкой. Но такая конструкция была проблематичной по трем причинам: было трудно совместить отвертку с отверстием для винта; водитель имел тенденцию соскальзывать с открытых концов; а для слота требовался точно совпадающий бит.Крестообразный привод решил эти проблемы.

Хотя винт Phillips стал повсеместным благодаря своей полезности на сборочной линии, неизвестно, изначально ли Томпсон или Филлипс планировали это изобретение специально для решения проблем, связанных с производством винтов с обычной головкой. Первоначальный патент Томпсона на «Отвертку» (US 1908081) содержал схему ручной отвертки без упоминания конкретных приложений, для которых предназначалось изобретение, в первую очередь касаясь возможности изготовления конструкции.В патенте США 2046837, поданном Филлипсом в 1934 году и выданном в 1936 году, упоминается вождение «вручную или с помощью инструментов с механическим приводом». В том же патенте также упоминается, что «неспособность винта со шлицевой головкой удерживать отвертку, особенно при работе с механическим приводом, не только опасна для оператора, но также всегда вредна для работы», указывая на то, что к 1934 г. Филлипсу пришло в голову, что сборочная линия — это зрелый рынок.

К 1939 году двадцать компаний имели лицензии на производство винтов Phillips по всему миру.В 1940 году компания Phillips Screw Company собрала 77 421 доллар (1 323 000 долларов с учетом инфляции), почти все это были гонорары. К тому времени винт Phillips использовался почти всеми крупными американскими производителями автомобилей, а также строителями железных дорог и самолетов.

Войны, бушевавшие в Европе и Тихоокеанском регионе, стимулировали рост производства, и компания Филлипса смогла оседлать волну военного бума. Однако по мере того, как военные усилия давали, она также забывала. Компания Phillips Screw Company зависела от лицензирования дизайна для иностранных производителей, и Вторая мировая война ограничила страны, с которыми компания могла надежно вести дела. В 1939 году, например, один лицензиат, компания J. Osawa Company, наращивал производство в Киото, Япония; но к 1940 году Япония разорвала торговые отношения с Соединенными Штатами, что, вероятно, затруднило для Филипса сбор лицензионных сборов.

Генри Филлипс ушел на пенсию в 1945 году. В 1947 году правительство США подало иск против Phillips Screw Company и семнадцати производителей винтов и отверток Phillips, утверждая, что антиконкурентная практика восходит к 1933 году. Им было предъявлено обвинение в объединении патентов, картельной практике, ценообразовании. фиксация и подавление конкурирующих технологий.Дело United States v. Phillips Screw Co., рассматривалось в Окружном суде США в Северном Иллинойсе (Чикаго). Дело было завершено в 1949 году постановлением о согласии, согласно которому патентный пул был распущен, что, вероятно, затруднило защиту коллекции патентов, на которые компания полагалась для защиты своей интеллектуальной собственности. В любом случае нелицензированные компании ранее начали производить аналогичные конкурирующие разработки, некоторые из которых были убеждены принять лицензионное соглашение. Другие производители, однако, заявили, что их конструкции были основаны не на конструкции Phillips, а на более старой незащищенной конструкции Frearson. В том же году инженером из American Screw Company была запатентована последняя доработка приводной системы Phillips; срок действия этого патента истек в 1966 году.

Генри Филлипс умер в своем доме в Ione Plaza Apartments в Портленде 13 апреля 1958 года; ему было шестьдесят восемь лет. Хотя приводная система Phillips остается, несомненно, наиболее широко используемой внутренней системой заворачивания шурупов (отраслевые оценки показывают, что она используется по крайней мере в половине всех винтов с внутренним приводом), она постоянно заменяется новыми технологиями.Из своей нынешней штаб-квартиры в Берлингтоне, штат Массачусетс, компания Phillips Screw Company продолжает разрабатывать и лицензировать приводные системы, которые заменяют ее основную технологию.

В чем разница между японскими и крестовыми отвертками?

Уважаемый MO by,

А правда есть специальные отвертки для работы на японских мотоциклах? Вы хотите сказать, что это не моя вина или моя отвертка Harbour Freight Phillips, почему мы так расстраиваемся со всеми этими винтами на моем старом GS550? Действительно?

Филип С. Driver
Swearjar, AL


Уважаемый Филипп,

Где вы такое слышали? Возможно, вы читали комментарии после « Church of MO » два воскресенья назад в ответ на мучительные рассказы Гейба Этс-Хокина о работе над своей старой Honda? Трудно поверить, как заметил один из комментаторов, что после всех этих лет работы с винтами Phillips на японских байках все больше людей (многие из которых — профессиональные механики) не знают об отвертках JIS Japanese Industry Standard .

Глядя на инструмент JIS рядом с обычной отверткой Phillips, большинству людей трудно определить различия, но они определенно есть. В девяноста процентах случаев обычный Phillips будет работать с винтом JIS; но именно эти 10% заставляют нас ругаться, а затем бросать вещи — эти тугие винты, удерживающие поплавковые чаши карбюратора, становятся особенно дьявольскими, когда они не снимаются примерно через два десятилетия. Вот когда правильный инструмент может иметь решающее значение. Подходящим инструментом является отвертка JIS, которая лучше подходит для головки винта JIS и предназначена для того, чтобы вы могли прикладывать больший крутящий момент, чем отвертка Phillips.

Иногда точка указывает на то, что вы имеете дело с головкой JIS. Но не всегда … обратите внимание, насколько этот мелкий по сравнению с Филлипсом.

На сайте Instructables.com мы узнаем: Система Phillips была изобретена для использования при сборке алюминиевых самолетов с целью помешать сборщикам затягивать винты так сильно, что алюминиевая резьба отклеивается.Водитель «отключится» до того, как это произойдет. В драйвере Phillips вырезано четыре простых паза, каждый из которых является результатом двух процессов обработки под прямым углом. Результатом этого процесса является то, что плечи крестовины сужаются и имеют слегка закругленные углы в углублении для инструмента. Филлипс сконструирован таким образом, что при приложении избыточного крутящего момента он будет выпирать, а не расширять выемку и разрушать коронку.

Японский промышленный стандарт : Часто неправильно именуется японским Phillips.JIS, обычно встречающийся в японском оборудовании, очень похож на винт Phillips (и даже больше похож на Frearson), но не предназначен для выпуклости и, следовательно, может быть поврежден отверткой Phillips, если он будет слишком затянут. Головы обычно идентифицируются по одной выпуклой точке на одной стороне поперечного паза.

Большинство людей и компаний за пределами Японии абсолютно не знают, что они собой представляют. При внешнем сходстве с Frearson и Phillips винты часто повреждаются при снятии и установке неправильными инструментами.JIS, как правило, не выкручивается, как Филипс. Драйвер JIS можно использовать на Phillips довольно легко, но не взаимно (sic) . Драйверы не так легко найти в Северной Америке, попробуйте найти в местном магазине по продаже радиоуправляемых самолетов. Большинство вертолетов RC используют винты JIS для крепления пропеллера. Винты с крестообразным шлицем, соответствующие спецификации JIS, обычно помечаются одной выпуклой точкой или знаком «X». JIS всегда подходят для крепежа Phillip, но из-за незначительных различий в конструкции отвертки Phillips могут не подходить для крепежа JIS. (если кончик немного не притерт).

Эта Vessel Megadora 980 Impacta P2x100 # 2 Отвертка JIS Cross Point Impact , сочетающая в себе ударный шуруповерт и отвертку, могла бы избавить меня от невыразимого горя в молодости. Внутренний кулачковый механизм поворачивает наконечник на 12 градусов за удар молотком.

JIS — не чудо-инструмент для действительно застрявшего крепежа на старых японских байках, но он может иметь огромное значение. К счастью, большинство производителей увидели свет в виде застежки с шестигранной головкой и Torx, и, хотя они также могут создавать проблемы, они не вызывают такого разочарования, как попытка выкрутить упорный винт с головкой Phillips не совсем правильный инструмент.


Присылайте свои вопросы, связанные с мото, на номер [адрес электронной почты защищен] . Если мы не сможем ответить на них, мы хотя бы на время заставим вас почувствовать себя лучше, думая, что вы разговариваете с кем-то, кому небезразлично, даже если мы этого не делаем. И помните, непогрешимен только Папа. Но мы, наверное, знаем о мотоциклах больше.

Последние вопросы MO:
Плохо ли переключение без сцепления для моей трансмиссии?
Что такое бусины для балансировки шин?
Почему гвозди прокалывают ЗАДНИЕ шины?

Типы головок винтов

— Справочник по типу винтов?

В Tanner Bolt & Nut мы получаем множество звонков от клиентов, пытающихся найти подходящую биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов онлайн здесь

Щелкните изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.

Всегда используйте подходящую отвертку для головки винта, над которой вы работаете. Я знаю, что некоторые из них выглядят одинаково (вы можете отличить Pozidriv от Phillips на расстоянии 10 футов?), Но это не так — и вы рискуете повредить винт и в конечном итоге потратите много времени на его извлечение, если он повреждается.




шлицевые

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми дисками сокращается, потому что отвертка выскальзывает из гнезда, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .



Филипс

Этот тип винтовой передачи очень популярен — и, опять же, вы можете найти их в очень широком диапазоне приложений.Стандартные размеры — Phillips №1, №2 и №3. Самый распространенный размер Phillips — №2.

См. Доступные насадки Phillips




Phillips Защита от несанкционированного доступа

Не очень часто, но когда он вам нужен, он вам нужен. Такая же форма и размер, что и у Phillips, но в середине винта есть штифт, защищающий от несанкционированного доступа. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку конструкция не очень прочная, и биты не могут быть изготовлены в соответствии с высокими характеристиками прочности.



Quadrex

Комбинированный привод Phillips и квадратный шлиц.


Позидрив ®

Эту головку винта нечасто можно увидеть в США, хотя она очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Обычные размеры: Pozidriv # 1, # 2 и # 3.




Квадратное углубление

Квадратные выемки используются все чаще, поскольку они очень устойчивы к эксцентрику, что является причудливым способом сказать, что кончик инструмента не выскальзывает и не повреждает головку винта.Обычно встречается в двух размерах: квадрат №2 и №3.

См. Доступные насадки для квадратной выемки




Квадратная выемка с защитой от взлома

Конструкция и размер такие же, как у квадратной выемки, но с центрированным штифтом, защищающим от несанкционированного доступа.




TORX ®

TORX, забавный винт. Что ж, вы видите их во многих электронных устройствах здесь, в США, и они получают все большее распространение во множестве своих приложений.Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с приводом.




Защита от взлома TORX

Защищенный от взлома TORX имеет небольшую стойку в середине привода, которая не позволяет обычному драйверу TORX работать.

См. Наши доступные насадки с защитой от взлома Torx




TORX Plus

TORX Plus — это усовершенствованная конструкция TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет приложить больший крутящий момент даже на высоких скоростях движения. Это довольно новый дизайн.



TORX Plus с защитой от взлома

TORX Plus с защитой от взлома — это лицензированная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих битов. Эта конструкция широко используется в исправительных учреждениях и других приложениях с повышенным уровнем безопасности. Он отличается от обычного TORX Plus, потому что в нем используется только ПЯТЬ лепестков с центральным штифтом.



Шестигранник с защитой от взлома

Инструменты для доступа к защищенному от взлома шестиграннику ограничены для общего распространения, чтобы защитить оборудование от доступа конечных пользователей.Как и в случае TORX с защитой от несанкционированного доступа, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки. Защищенные от взлома шестигранники обычно бывают следующих дробных размеров: 1 / 8,3 / 32, 3 / 16,1 / 4 и 5/16

См. Наши доступные шестигранные биты с защитой от взлома




Tri-Wing ®

Эта необычная трехногая конструкция Tri-Wing представлена ​​в трех размерах: # 1, # 2, # 3. Мы не видим их слишком часто, хотя они доступны как часть нашего Master Security Bit Kit.

См. Доступные насадки Tri-Wing


Гаечный ключ

Иногда также называют «змеиные глаза» и «зубчатые». Хотя наша диаграмма показывает два отверстия в верхней части винта, они иногда также выглядят как винт с двумя выемками, вырезанными на краю на противоположных сторонах винта. Обычно используются головки винта, чтобы избежать несанкционированного доступа, мы видели, что они используются во всем, от электроники до дверей ванных комнат в общественных туалетах! Поставляется в 6 стандартных размерах: №4, №6, №8, №10, №12 и №14.

См. Доступные насадки для гаечных ключей

Инструмент для одностороннего снятия

Это, безусловно, специализированное приложение. Односторонний винт устанавливается с помощью насадки с прорезью, но, поскольку края паза наклонены в противоположном направлении, насадка с прорезью не будет задействована для удаления винта. Эту единственную в своем роде съемную насадку можно отрегулировать так, чтобы она соответствовала односторонним винтам и выкручивала их.

См. Наш доступный одноразовый инструмент для удаления винтов

Мы предлагаем все описанные приводы в различных форматах — вставные биты 1/4 дюйма, силовые биты и в виде комплектных отверток.Некоторые диски не указаны в нашем каталоге. Позвоните нам по телефону 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи, чтобы заказать любой из этих дисков по отдельности.

Описание отверток Phillips, JIS и Pozidriv

В этом посте я объясню, как найти крестовую отвертку (Phillips), которая не выскальзывает при попытке выкрутить винт. Сделаем это сначала вкратце. Затем следует немного истории и объяснение стандартов (включая JIS) в попытке предоставить более универсальный способ распознавания хороших, хорошо подогнанных отверток — и прояснить, что это такое. Увы, если вы когда-либо закрепляли велосипеды, мотоциклы или любой другой прибор винтами с крестообразным шлицем, вы знаете, как неприятно это бывает, когда отвертка просто выскальзывает, особенно когда вы пытаетесь ослабить застрявший винт. Так не должно быть. Давайте погрузимся в эту проблему.

В комплекте:

  1. Хорошая крестовая отвертка
  2. Отвертка герои разработки
    2.1. Отвертка крестовая
    2.2. Отвертки JIS (Японский промышленный стандарт)
    2.3. Разница между отвертками Phillips и JIS
  3. Стандарты популярных крестообразных отверток
    3.1. Филлипс — стандарт США
    3.2. JIS — японский стандарт
    3.3. Pozidriv и Supadriv
  4. Как найти хорошую отвертку Phillips / JIS?
  5. Источники


1. Хорошая крестовая отвертка

Цель этой статьи (и моего исследования для нее) заключалась в том, чтобы помочь мне найти отвертку, которая хорошо подходит и не деформируется. Другими словами: как я могу определить перед тем, как попробовать (и купить), будет ли отвертка работать правильно с велосипедными, мотоциклетными и другими винтами с крестообразным шлицем?

Те, кто желает узнать, как я выбрал эту отвертку, могут прочитать следующие главы, а для тех, кто просто хочет знать, какая отвертка мне очень подошла, как на американском крестовине Phillips, так и на японском (велосипед и мотоцикл) кросс винты с головкой, вот и все (с предоставлением партнерских ссылок Amazon для изображений отверток и сравнения цен):

Wera Kraftform Stainless 3350 PH 2

Wera Kraftform Stainless 3350 PH 2 — Партнерская ссылка Amazon
Изображение 1

У вас есть купить этот, или есть другие хорошие? Что ж, у меня есть хорошие и плохие новости — какую из них вы хотите прочитать в первую очередь? 🙂

  • Хорошие новости: да, есть несколько производителей (и моделей) крестовых отверток хорошего качества.
  • Плохая новость: выяснить это непросто, и попробовать что-то одно часто оказывается единственным действительно безопасным способом в конечном итоге подтвердить. Постараюсь объяснить это в этой статье.

Перед теорией, вот моя практическая демонстрация проблемы и того, как отвертка, показанная выше, решает ее:


Остальная часть этого поста представляет собой довольно подробное объяснение темы отвертки со скрещенной головкой, но без окончательного ответа на данный момент, только несколько практических примеров .
Мне потребовалось много времени, чтобы разобраться в этом и получить все данные. Тем не менее, воспринимайте эту статью как «насколько мне известно». Любые дополнения или исправления приветствуются.


2. Отверточные девелоперы

« Не все герои носят накидки » 🙂
— Мысли ливня BikeGremlin

Начнем с истории. Столько же нужно, чтобы разбираться в нынешнем хаосе с крестообразными отвертками. Не бойся — не повредит.🙂
Стандарты, спецификации и размеры обсуждаются в 3-й главе.


2.1. Отвертки Phillips

Возможно, вы слышали о них, они также известны как «крестообразная выемка», «крестовая головка» или «крестообразная точка». Как они появились и в чем их главная проблема?

Человек по имени Джон П. Томпсон изобрел (и запатентовал в соответствии с патентом США № 1,908,080 ) «крестообразный винт с углублением» в 1932 году. В 1933 году он также запатентовал подходящую отвертку.Но он, вероятно, был таким же хорошим продавцом и капиталистом, как и я. 🙂 Не удалось заставить кого-либо производить винты и отвертки по этому патенту.

Затем пришел Генри Ф. Филлипс , купил дизайн / патент в 1935 году и усовершенствовал его (окончательный вариант патента — US. # 2,046,840 ). За год до этого он основал компанию « Phillips Screw Company » (🙂). Он понимал преимущество этого патента:

В отличие от винтов со шлицами того времени, Phillips позволял быстро вставлять отвертку в винт, при этом отвертка автоматически сдвигалась на место и самоцентрировалась.Сегодня мы могли бы принять это как должное, но в то время это было революционно. Просто попробуйте использовать отвертку с батарейным питанием для винта с шлицевой головкой (с плоским концом), чтобы понять, что я имею в виду.

Какие проблемы у Филипса?

  • Неэффективные способы изготовления таких сложных винтов и бит — для 30-х годов ХХ века. Эта проблема была преодолена в «Американской винтовой компании в Провиденсе», Род-Айленд, и после этого Филлипс получил широкое распространение.
  • Она также легко откручивается, как отвертка Phillips заворачивается в винт.Я объясню последствия этого в следующем абзаце.

На производственных линиях 30-х годов (XX век), особенно в растущей автомобильной промышленности, были электрические отвертки, но очень немногие из них имели возможность установить момент затяжки . Конструкция Phillips позволяла таким отверткам выдвигаться, прежде чем прикладывать слишком большой момент затяжки на винт (и повредить материал или винт). Проблема, о которой не будет заботиться ни один капиталист массового производства, состоит в том, что такие узлы необходимо разобрать и отремонтировать — это может подтвердить любой, кто имеет дело с застрявшими, ржавыми винтами Phillips.
Многие люди утверждают, что легкий эксцентриситет был разработан специально, чтобы предотвратить чрезмерную затяжку. Я не мог найти никаких доказательств, подтверждающих это — были найдены только доказательства, подтверждающие функцию легкого самоцентрирования скольжения.

Это приводит нас к другой истории — Япония: маленькая страна, маленькие люди, маленькие машины, но они лучшие! 🙂


2.2. Отвертки JIS (Японский промышленный стандарт)

« Все сделано поспешно, нужно делать снова — медленно»
— Мой покойный отец, Живоджин Новович, довольно компетентный инженер

Самурай правильно пришел к выводу, что самовыравнивание отвертки — это отличная вещь, экономия доли секунды при ее установке не стоит головной боли с легким распрямлением и проблемами с последующей разборкой / обслуживанием.Итак, в 1958 году они сделали очень похожий дизайн, но с «более острыми краями», чтобы выразиться так.

Различия между винтами и отвертками JIS и Phillips трудно различить невооруженным глазом, но легко заметить при использовании отвертки!

Отвертка JIS хорошо удерживает винты JIS и Phillips.
В то время как отвертка Phillips легко выскальзывает из винтов Phillips, а с винтами JIS — еще хуже.

Прочтите еще раз и запомните два приведенных выше предложения.В этом суть решения проблемы. Повторюсь с другой формулировкой: отвертки
JIS лучше работают как с винтами JIS, так и с винтами Phillips!


2.3. Разница между отвертками Phillips и JIS

Перед тем, как более подробно рассказывать о стандартах, я кратко объясню основные различия. Начнем с рисунка:

Различия между наконечниками отверток JIS и Phillips
Рисунок 2


(A) на рисунке выше показывает разницу в способе маркировки винтов, хотя не все винты JIS отмечены такой точкой ( 1).
(B) показывает, что у Phillips очень небольшая кривая (2), которая не видна невооруженным глазом (преувеличена на чертеже), но это имеет значение при приложении силы, «помогая» отвертке выскользнуть (и в ).
(C) и (D) показывают поперечное сечение наконечника, если смотреть прямо на наконечник. Philips имеет немного больший радиус (3), что не позволяет правильно закрепить его на винтах JIS.

Повторюсь: эти различия сложно заметить невооруженным глазом — все эти отвертки выглядят примерно одинаково.


3. Стандарты популярных крестообразных отверток

Теперь я перечислю наиболее широко используемые типы, сначала устаревшие, а затем текущие стандартные, отсортированные в хронологическом порядке, чтобы их было легче понять.


3.1. Phillips — стандарт США

Уже упоминалось в главе 2.1, где объясняются все его плюсы и минусы.

  • Обозначается буквами «PH»,
  • , за которыми следует код размера: # 0000, # 000, # 00, # 0 (очень маленькие, размером с ювелира), # 1, # 2, # 3 , и №4 (сверхбольшой, для тяжелой техники).

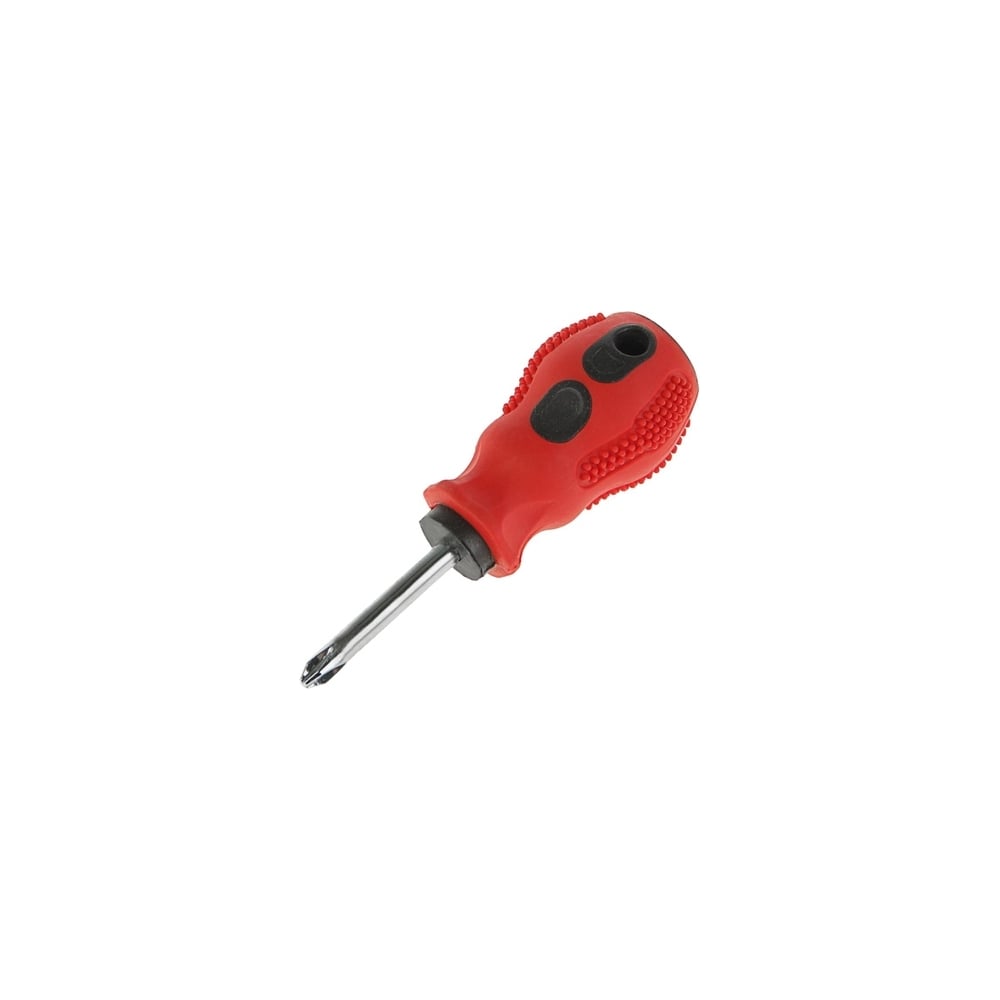

PH # 2 — пример отвертки Phillips
Рисунок 3
  • С 1961 по 2006 год он определялся немецким стандартом DIN 5260-2, когда его заменил стандарт ISO.
  • Теперь он определяется только (DIN) ISO 8764-1 PH (стандарт обозначен в 2004 году) и (DIN) ISO 8764-2 PH .

(Не очень) забавный факт: DIN означает «Deutches Institut fur Normung» (Немецкий институт стандартизации).

Краткое напоминание: относительно легко выскальзывает даже из совпадающих винтов Phillips, а с другими (JIS и Pozidriv) еще хуже. Отвертки Phillips — отстой — просто и понятно.


3.2. JIS — японский стандарт

Его история описана в главе 2.2.

Раньше он определялся японским стандартом JIS B 4633 , но в 2008 году этот стандарт был объявлен устаревшим , и теперь он определяется только стандартами ISO 8764-1 PH и ISO 8764-2 PH . Да, такие же, как и для отверток Phillips! Теперь видите, откуда взялась эта путаница? Раньше они обозначались так, по-разному:

Точка использовалась для маркировки винтов JIS
Изображение 4


Как я объяснял в предыдущих главах, отвертки JIS лучше практически во всех отношениях по сравнению с отвертками Phillips. А как купить отвертку JIS, если они помечены такими же, как Phillips? Они все такие же?

Ответ на второй вопрос: «нет, они не такие». А как насчет первого вопроса? Это немного сложнее. Я постараюсь ответить на него изо всех сил, но сначала сделаю короткое замечание о стандарте (на самом деле два), который часто путают с двумя вышеупомянутыми:


3.3. Позидрив и Супадрив

Часто путают с Филлипсом, по крайней мере, в Сербии, поэтому об этом стоит упомянуть.Pozidriv — это европейская попытка решить проблему вылета крестообразных отверток (и винтов), запатентованная в 1962 году британской компанией « GKN Screws and Fasteners». Позже усовершенствован до стандарта Супадрив.

  • И Позидрви, и Супадрив помечены буквами «PZ»,
  • , за которыми следует код размера: №0, №1, №2, №3, №4 и №5.

Единственное отличие состоит в том, что «значок» Pozidriv (чтобы называть его так) имеет еще две идентификационные «галочки»:

PZ # 2 — Pozidriv, и Supadriv, отмечая пример
Изображение 5


Отвертка Pozidriv подходит для любого винта Supadrive и наоборот . Однако отвертка Supadriv при использовании с винтом Supadriv позволяет использовать отвертку под (небольшим) углом, не опасаясь, что она выйдет из строя при приложении более высокого крутящего момента.

С другой стороны: никакая другая отвертка не подходит для винтов Pozidriv / Supadriv — она ​​выскользнет и повредит их . Поэтому обратите внимание, когда вы встретите эти типы винтов, и используйте подходящие отвертки:

Phillips (слева) и Pozidriv (справа) винты
Обратите внимание на маленькие линии на винтах Pozidriv между большими крестообразными шлицами — вот как они легко узнать
Изображение 6 Различия в наконечниках отверток Phillips (PH) и Pozidriv (PZ)
Изображение 7


Технический чертеж стандартного наконечника отвертки Pozidriv:

Стандартный наконечник отвертки Pozidriv (ISO 8764-1) — технический чертеж
Изображение 8


На бумаге он сильно отличается от Phillips, но в реальной жизни люди часто путают их, что приводит к повреждению винтов, которые невозможно открутить даже с помощью подходящей отвертки.


4. Как найти хорошую отвертку Phillips / JIS?

После небольшого отступления от Pozidriv / Supadriv, как найти хорошую отвертку для винтов Phillips и / или JIS? В главе 3.2. Я объяснил, как стандарт JIS был прекращен в 2008 году, и теперь существует только ISO 8764 . Другими словами: сегодня почти никто из производителей не производит и не продает отвертки, помеченные как «JIS», только «Phillips, ISO 8764-1, 2». Некоторые могут (также) упомянуть «DIN 5260-PH», но не «JIS».

Тогда как вы можете определить, хорошо ли Phillips работает с винтами JIS и не выскальзывает ли из них?

Все сводится к пробам и ошибкам.Я собираюсь провести эту статью с местными производителями инструментов и поставщиками, чтобы узнать, есть ли у них более универсальное решение. До тех пор я могу порекомендовать только то, что я лично протестировал, и несколько других, рекомендованных многими механиками (но я не тестировал лично):

Wera Kraftform Stainless 3350 PH 2 — Партнерская ссылка Amazon
Я использую этот 🙂
Изображение 9 Отвертки JIS со стандартными наконечниками для Vessel 900
Партнерская ссылка Amazon — я не тестировал эту модель
Изображение 10


Vessel также производит «ручные» отвертки JIS для действительно застрявших болтов:

Vessel 980 Impacta Отвертки с наконечником JIS
Рисунок 11


5.

Добавить комментарий

Ваш адрес email не будет опубликован.
