Как правильно менять проводку в квартире: составление схемы и алгоритм работ

Содержание

Замена проводки в панельном доме: схемы и правила

Замена проводки в панельном доме

Какие существуют правила и ограничения

Нужно ли согласование проекта

Схема проводки в панельном доме

Выбор оборудования

Монтажные работы

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно.

Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами.

Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов —  стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий.

Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

  • от балок и карнизов — 10 см;
  • от потолка —  20 см;
  • от пола —  20 см;
  • от места пересечения стен —  10 см;
  • от окон и дверей —  10 см;
  • от трубопроводов —  40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
  • расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации.  Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

  • кухни;
  • двух комнат;
  • прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м2 прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

  • 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
  • 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
  • 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

  • для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
  • для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу.

Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме.

Если все в порядке, производится подключение от раздаточных коробок до щитка.

Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.

  • Материал подготовил: Артем Филимонов

Фрагментарная замена электрики – как правильно?

В ряде случаев замена электропроводки сразу во всей квартире сопряжена с целым рядом сложностей. Где-то на первое место выходят сугубо финансовые причины, в другой ситуации – невозможность получить доступ к коммуникациям в стенах, в третьей – такая замена попросту не целесообразна. Сегодня мы разберёмся как наиболее правильно заменить проводку по частям.

Предположим, что случилась перегрузка сети в квартире с относительно новым ремонтом и повреждена всего одна питающая линия – тотальная замена проводов совершенно не оправдана. Точно так же не имеет смысла существенное вмешательство в систему, если стоит цель модернизировать только проводку для обновлённой кухни, где появилось больше мощных электроприборов и светильников. В случае, если в остальных комнатах провода не менялись более полувека, действительно, имеет смысл рассмотреть возможность полной замены коммуникаций, но, если в доме сравнительно новая проводка, заменять её частями вполне допустимо.







Аргументы «За» и «Против»

В отечественных реалиях основной препоной масштабному ремонту является его стоимость. Не так часто украинцы могут позволить себе даже косметическое освежение интерьера, а уж демонтаж основных коммуникаций и целый комплекс отделочных работ, связанный с восстановлением жилого состояния – и подавно. Именно в таких случаях фрагментарный подход может прийти на выручку.

Во-первых, разделение работ на несколько этапов не всегда означает, что ставится цель обновить только один участок. Довольно часто у людей не хватает времени и средств сделать всё за один раз, но за несколько подходов с разницей в пять-семь месяцев осуществить это гораздо проще и удобнее. Кроме того, почти всегда речь идёт о том, что менять проводку нужно в квартире, где продолжают жить люди, а потому полностью обесточивать такой объект нельзя. Перенося вещи из ремонтируемой комнаты в другое помещение можно осуществить ремонт постепенно – разумно распределив время и не израсходовав дополнительных средств.

Во-вторых, практика показывает, что фрагментарная электропроводка всегда более продумана и практична. Объяснить такое положение вещей очень просто: в желании сделать всё правильно и максимально сэкономить жильцы не рассеивают внимание сразу на все помещения, а концентрируют его только на одном. Сразу тщательно продумывается, каким образом будут проложены провода и кабели, где можно использовать старые штробы, а где придётся прокладывать новые трассы, сколько дополнительных точек появится, какая должна быть фурнитура. Кроме того, хозяева обычно стараются сохранить предыдущее размещение мебели, а потому не возникает лишних вопросов по позиционированию розеток или конфликту электроточек с крупной мебелью. Даже в случаях с запланированной перестановкой жильцам приходится гораздо проще: если стоит вопрос, впишется ли конкретный шкаф на новое место или будет заслонять выключатель, хозяева способны не просто прикидочно судить о его размерах, а взять рулетку, выйти в соседнюю комнату и померить все интересующие габариты. Более того – лёгкую мебель можно сразу поставить по месту и оценить, насколько разумной будет такая перестановка.

В-третьих, фрагментарная замена электропроводки позволяет жильцам расставить приоритеты без давления приглашённых со стороны мастеров. В ряде случаев даже довольно старые коммуникации, от которых никогда не было проблем, можно пока оставить на своих местах. Несомненно, вероятность выхода их из строя выше, чем у новых, но профессиональные электрики всегда предлагают руководствоваться принципом практичной локализации. Он состоит в том, что при частичной замене проводки и электрофурнитуры следует за один раз производить такое количество работ, которое не усложнит и не удорожит дальнейшие ремонты.

К примеру, если речь идёт о том, чтобы в рамках ремонта гостиной заменить провода только в той стене, на которой расположены розетки для подключения телевизора и/или компьютера, то всегда следует расширять рабочую область до всего помещения. Представьте себе ситуацию, что будут заменены провода только в одной стене, а затем во всей комнате оштукатурят стены или просто нанесут шпаклёвку чтобы наклеить новые красивые обои. Ремонт гостиной будет считаться оконченным, мебель встанет на свои места, изящная люстра займёт своё место под натяжным потолком. И вдруг через несколько месяцев что-то случится с проводкой на противоположной стене. Одно дело, если просто перестанут работать розетки из-за обрыва жилы – это несёт в себе определённую угрозу, но, если не пытаться их эксплуатировать и централизованно обесточить участок, можно обойтись «малой кровью». Семья останется без пары электроточек, но в целом это не будет критично. Ну а если произойдёт замыкание, которое вызовет возгорание, то все затраты окажутся произведёнными впустую, а чрезмерная экономия выйдет боком. Допускать подобные вещи крайне недальновидно. Производя замену проводки в комнате, обязательно заменяйте все проходящие через неё провода. Это лишь немного увеличит стоимость работ, однако позволит в будущем не беспокоиться о безопасности. Именно таким способом, постепенно, по одной комнате за раз, многие отечественные хозяева и меняют проводку во всей квартире.







Как и у каждого подхода к строительным работам, у фрагментарной замены электропроводки тоже есть свои противники. Среди них и умудрённые негативным опытом электрики, и стремящиеся побольше заработать отделочники, и пожарные, которые вообще видят вопрос под иным углом. У каждого из них не только собственные причины иметь подобный взгляд, но и свой резон – иногда корыстный, а иногда вполне рациональный. Давайте же разберёмся в этом и мы.

Чаще всего электрики сетуют на то, что в квартирах, нуждающихся в частичной замене проводки, недостаточно автоматических выключателей, чтобы удобно и быстро отключить электропитание именно в том помещении, которое планируют подвергнуть ремонту. В результате им приходится выкручиваться из ситуации – по нескольку раз производить перекоммутацию соединений между автоматами, подключать линии на модули, которые не рассчитаны на такие нагрузки, неоднократно замыкать и размыкать питание готовых участков в распределительных коробках. Во всём этом есть разумное зерно: если автоматов недостаточно и приходится перебрасывать мощности на узлы с недостаточным номиналом, опасность перегрева проводки действительно повышается. Вместе с тем, все декларируемые сложности с перекоммутацией – это банальное нежелание наёмных работников тратить чуть больше времени на довольно простую работу. Те, кто относится к данному вопросу более добросовестно, просто в самом начале внимательно изучает схему разводки, прозванивает провода, обнаруживает только те, которые ведут в ремонтируемую комнату и после отключения защитной автоматики отсоединяет их от питания. Будучи обесточенными, эти участки не представляют опасности поражения током для электрика и, вдобавок, переброс неактуальных на данном этапе проводов на другие автоматы даже не потребуется.

Один из весьма весомых аргументов базируется на том, что соединение старой проводки с новой – это дополнительная опасность. С одной стороны, она связана с тем, что для коммутации старые жилы приходится выгибать под непривычными для них углами, из-за чего провод может отломиться. Стоит отметить, что подобные ситуации нередки, однако каждый мастер, даже с незначительным опытом, заранее осведомлён о таком риске, а потому прикладывает максимум усилий, чтобы сохранить конец старой жилы целостным. Если приходится разматывать скрутку, в которой один провод нужно заменить на новый, а второй является питающим и уходит далеко в коридор, всегда стараются откусить ненужную жилу поближе к скрутке, а затем мягко её раскрутить, отгибая только тот проводник, который больше не будет использоваться. Обычно этого вполне достаточно, чтобы сохранить неповреждённым питающий кабель.

С другой стороны, соединение проводов представляется для многих опасным из-за того, что в старой проводке применялся алюминий, а современная всегда прокладывается из меди. Непосредственное соединение двух металлов действительно является источником проблем, которые многие годы не могли корректно решить. Сейчас же существуют клеммники разных видов, которые позволяют соединять не только разнородные металлы, но и жилы разной толщины, не приводя их в контакт друг с другом.

В продолжение последнего тезиса порой часто можно услышать, что клеммные колодки, при всём их удобстве, требуют больше места, часто не помещаясь в распределительные коробки. Это действительно так, а потому в случае, когда такие ревизионные боксы вынесены за пределы ремонтируемой комнаты, мастеру придётся поискать самый компактный вид клеммника, дабы он поместился в миниатюрную коробку старого образца. Если же узел коммутации находится в помещении, где производится электромонтаж, нет никаких сложностей немного увеличить долотом пространство под более просторную монтажную коробку современного типа. Особенно желательно так делать, если Вы имеете дело со старыми алюминиевыми жилами, которые действительно довольно хрупки и могут отломиться при попытке уместить их в небольшой бокс.







Пожалуй, самой существенной причиной, против которой невозможно никак бороться напрямую, является повышенная нагрузка на старые провода. В то время, когда они укладывались в стены, в домах обычных жителей ещё не было столько техники, нуждающейся в электропитании. Чтобы выйти из ситуации с наименьшими потерями, нужно пойти косвенным путём. Предположим, что основная цель ремонта – обновить гостиную и проводку в ней. При этом в квартире имеется ещё две жилых комнаты, кухня, прихожая и санузлы. Профессионалы утверждают, что наиболее разумный и экономный подход будет состоять в следующем: прибавить ещё пару розеток в гостиной, которые при случае скомпенсируют нехватку запаса мощности у проводки в дальних комнатах. Очевидно, что основная задача полностью решена, другие помещения перегружены не будут, а все ограничения сняты дополнительными электроточками. Вместе с тем, появилась новая сложность: провод между распределительным щитком и монтажной коробкой в гостиной всё ещё старый, а потому может и не выдержать дополнительную нагрузку (в старых домах его сечение часто было таким же, как и во всей квартире). В сложившейся ситуации у хозяев есть два пути:

  1. перебросить пару метров нового кабеля с большим сечением до счётчика открытым способом и решить проблему всего за полчаса;
  2. заодно сделать косметический ремонт прихожей, проложив в её стенах скрытую новую проводку.

Может показаться удивительным, однако зачастую люди выбирают именно второй вариант – и он действительно является оптимальным по всем параметрам. Для начала, если хозяева обновляют интерьер самого большого помещения, это означает, что они готовятся часто принимать гостей. Было бы странно постоянно проводить посетителей через полуразрушенный коридор в гостиную с евроремонтом – то есть, обновление прихожей напрашивается само по себе. Чаще всего, это довольно небольшое помещение, не нуждающееся в особом дизайне, а потому и не требующее огромных капиталовложений. Ещё немного поднакопив, можно сделать его ремонт одновременно с гостиной. Но самое важное здесь – стратегический аспект! Прокладывая новые провода от электросчётчика, можно заменить вводные кабели вообще во все помещения, что даст в дальнейшем возможность производить фрагментарный ремонт, больше не опасаясь соединения новых отводных проводников со старыми питающими. Некоторые потребители идут максимально далеко: если магистральные линии питания дальних комнат проходят через гостиную, они закладывают в уже открытую штробу новые кабели. Со временем планируется вытянуть их в монтажных коробках спален и детских, но на данном этапе жилы ни к чему не присоединяют, из-за опасности повредить старые проводники при перекоммутации и обесточить эти помещения. Резюмируя хочется сказать, что именно последний путь наиболее оптимален при фрагментарной замене проводки: он одновременно позволяет разнести все работы по времени, не требует единовременного вложения больших сумм, обеспечивает максимально возможный при данных условиях уровень безопасности и при этом по сути открывает путь для полной замены кабелей на новые.

Когда менять электропроводку? Оценка состояния существующей проводки

Рано или поздно каждый хозяин задает себе вопрос: все ли в порядке с электропроводкой? Тут преследуются две задачи: оценить реальное состояние электропроводки и решить, менять электропроводку или нет.

Как оценить, насколько безопасна электропроводка в доме? Для начала ответить на вопросы:

У вас есть вываливающиеся или оплавленные розетки?

Если на большую часть вопросов вы ответили положительно, то о замене электропроводки стоит задуматься. Для начала нужно просто внимательно посмотреть на все электрохозяйство. В большинстве случаев Вы увидите то, на что просто не обращали внимания.

Что касается квартирного электрощитка на лестничной клетке или в квартире. Если у вас старый дом и щиток ваш ровесник, то, вероятнее всего, вмешаться придется. Это связано и со старой схемой питания (способом заземления или зануления) и со старением автоматических выключателей и прочих компонентов. В принципе, способ подключения вы изменить не можете, но иногда прокладывают новые коллективные питающие кабеля. Поэтому появляется возможность произвести подключение, как говорится, по всем правилам.

Когда менять электропроводку: оцениваем состояние проводки

Оценить состояние проводки можно не только внешним осмотром, но и на ощупь (при работающих электроприборах). Нормально работающие электросети не должны нагреваться. Во всяком случае, не должны быть горячее, чем рука. Точно измерить все равно не получится, но приблизительно будет правильно, если провода, банально, не греются. Не должны греться, а тем более искрить и всевозможные распределительные коробки. Соблюдайте меры предосторожности.

Таким образом, если ничего не греется, все работает, то лучше ничего не делать. Даже в старом доме все может работать исправно. На данном этапе вы просто проведете инспекцию, выявите слабые места и определите срок следующего вмешательства.

Если часто выбивает автомат, но при этом ничего не греется и внешних тревожных сигналов нет, то возможно, автомат требует замены в связи с возросшим потреблением установки на другой с большим рабочим током. Но только в том случае если сечение провода соответствуют току автоматического выключателя.

Если вы начали использовать удлинители и тройники, то настало время подумать о новых розетках или об их переносе.

А уж если что-то греется, опасно сверкает или выглядит подозрительно, то вопрос, когда менять электропроводку уже не стоит — чем быстрее, тем лучше, и без капитальной реконструкции не обойтись. Сами понимаете, электробезопасность — это, прежде всего, ваша жизнь и жизнь ваших близких и соседей по дому.

Что нужно знать при создании электропроводки своими руками

Трудно даже  представить себе обычную домашнюю жизнь без электричества. Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников. Вообще заниматься ремонтом электропроводки может только специалист прошедший специальное обучение и имеющий допуск для работы с электроэнергией. Но по крайней мере вы не будете выглядеть профаном и сможете проконтролировать работу электрика, если прочитаете наше руководство.

Лучше всего менять проводку всю сразу на медную, особенно это важно, если планируются значительные изменения существующего расположения розеток — добавление новых, перенос старых, и т.п. О преимуществах медного провода над алюминиевым мы уже писали в одной из статей в разделе «Электроэнергетика». Обычно электропроводку меняют после перепланировки, например, после того, как сломан и заново построен санузел, сделана заливка стяжки. До начала отделочных работ, то есть до шпаклевания и малярных работ.

Как вам возможно уже известно, существует 3 вида установки электропроводки независимо от мест проводимых работ: открытый, скрытый и комбинированный тип электропроводки.  Если вы меняете проводку в квартире с помощью метода скрытый электропроводки, то эта статья как раз этому посвящена.

Создание электросхемы электромонтажных работ

После того, как вы собрались с духом на замену старой электропроводки, вам необходим план предстоящих работ на бумаге или компьютере. План создается с целью правильного подсчёта количеста кабеля (метров), розеток и т.д. Да и вообще для удобства. Совет, не поленитесь и составьте небольшой план размещения электроприборов в вашей квартире тоже. Это касается таких электроприборов, как стиральная машина, электрический водонагреватель, электрическая печь или духовка, кондиционер и т. д. Все они должны подключаться отдельным проводом и отдельным электрическим автоматом, непосредственно от электрического щитка. Подумайте где будут розетки, по нормативам СНиП должно быть не менее одной розетки на 6 м2 площади, а на кухне рекомендуется устанавливать три розетки. На частный дом площадью 150 м2 примерно уходит 200-400 метров кабеля. На квартиру конечно поменьше. Но после замера, лучше купить кабеля несколько больше, с запасом так сказать.

Теперь давайте отвлечемся от процесса проектирования и поговорим о понятиях и элементах нашей внутренней электросети. Их не очень много, но знание того зачем они нужны и как они работают позволит Вам правильно их использовать.

Напряжение

Один из основных характеристик электропитания, те самые вольты (В или V). В основной своей массе все бытовые электроприборы ориентированы на напряжение питания 220 вольт, но бывают исключения.

Сила тока

Этот параметр измеряется в амперах (А). Он будет характеризовать нагрузку на элементы системы электроснабжения и использоваться при расчетах.

Мощность

Этот параметр характеризует количество электроэнергии потребляемой электроприбором в единицу времени. Измеряется в ваттах (Вт или W) или в киловаттах (КВт или KW). Равен напряжению умноженному на силу тока.

Провода (кабели)

Используются при передаче электроэнергии от источника к потребителю. В быту используются медные или алюминиевые провода. Бывают одножильные (одна проволока) и многожильные (много проволок свитых в одну). Многожильный провод более стоек к изгибам, т.е его можно гнуть много раз не опасаясь, что он переломится, но он и дороже. Кабель это два или более изолированных друг от друга проводов. Самый оптимальный вариант для однофазной внутренней проводки это изолированный двух или трёхпроводной многожильный медный кабель.

Инструменты для работ

Из инструментов потребуются: кусачки-бокорезы — для перекусывания проводов, нож — для снятия изоляции, дрель с набором сверл (в том числе и твердосплавных), отвертка-индикатор — для проверки напряжения в сети, шлямбур и скарпель — для пробивки отверстий и гнезд,  электрический инструмент с алмазным диском, а также молоток и хотя бы пара отверток (крестовая и шлицевая).

Какие провода выбрать для электропроводки

Чтобы определить необходимое сечение проводника, пользуются таблицей. Проводники могут быть одно- и многопроволочные. Для стационарной проводки предпочтительнее первые, поскольку их легче присоединить к клеммам, да и стоят они меньше. Медные провода дороже, но надежнее алюминиевых. Для розеток, бойлеров и ванн с гидромассажем необходим трехпроводной кабель (с заземлением), а для освещения можно использовать двухпроводной кабель или систему из двух проводов.

Как вы понимаете одним видом провода вам не обойтись. Электрика в квартирах, как в новых, так и в старых выполняется по стандартному минимальному набору кабелей. А именно:

  1. Провод ведущий от распределительного щита к электрическим автоматам.
  2. Отдельный электропровод на освещение.
  3. Электропровод на группу розеток для одной комнаты.
  4. Электропровод на электроплиту, кондиционер, обогреватели, стиральную машину и прочие приборы с повышенным энергопотреблением.

Провода характеризуются сечением, которое измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» медного провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум 10 ампер тока, а каждый «квадрат» алюминиевого провода — только 4 ампера. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому давайте умножим это значение на 1,5. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра. Больше можно, меньше — нет! Алюминиевый провод будет соответственно в 2,5 раза толще.

Какие понадобятся компоненты для полноценной электропроводки

Без одних голых проводов вам точно не обойтись, кроме проводов скорее всего вам понадобится:

  1. Электрический автомат или, как его ещё называют, электрический предохранитель – это надежное средство защиты от перегрузок сети и короткого замыкания. При возникновении подобных ситуаций, срабатывает автоматическая защита и сеть обесточивается. Часто применяют взамен устаревших «пробок».
  2. УЗО — это устройство защитного отключения питания в сети при возникновении утечки тока. Другими словами, УЗО сравнивает ток, отправленный в квартиру с током, вернувшимся из квартиры и в случае несовпадения количества тока, цепь обесточивается. Установка УЗО необходима, в первую очередь, для снижения вероятности нанесения ущерба здоровья при ударах электрическим током. В случае удара током, человеческий организм «поглощает» часть тока, УЗО сразу же фиксирует разницу между током отправленным и полученным, и обесточивает цепь. В результате вместо паралича сердца и остановки дыхания, человека лишь немного «дернет» без каких-либо серьёзных последствий.
  3. Розетки — при установке розеток важно соблюдать следующие правила: розетка должна быть надежно зафиксирована на стене, все провода должны быть правильно подсоединены и аккуратно заизолированы, чтобы исключить возникновение короткого замыкания.
  4. Выключатели — для управления освещением из трех и более мест. В настоящее время выключатели делятся на самые простые и технологически инновационные.
  5. Кабель-каналы — в качестве кабель-каналов используют пластиковые короба и металлические лотки. Ещё используют плинтусы из ПВХ с встроенными кабель-каналами. Эстетически смотрится очень аккуратно. Но тогда это считается открытой (наружной) электропроводкой.
  6. Декоративная рамка — для установки в гнездо предназначенное для розетки. Необязательный атрибут.

При монтаже электрических автоматов защиты цепи и УЗО, следует довериться специалистам-электрикам. Установка УЗО для неподготовленного человека с электричеством опасна не только для имущества, но и для жизни.

Заземление

Вообще эта тема стоит отдельного описания, но давайте её немного коснёмся. Однофазный ввод при воздушном ответвлении заземляют. Для повторного заземления нулевого провода на вводе используют металлические обсадные трубы скважины или водопроводные трубы. К трубе приваривают полосу из стали, к ней присоединяют нулевой провод. Заземляют и стальными стержнями диаметром от 12 мм или стальными уголками толщиной от 4 мм и длиной от 2 м. К ним приваривают уголок из полосовой стали, а к нему винтами крепят медный проводник с сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

Закончив монтаж, составьте электрическую схему вашей квартиры с указание коммутационных коробок, где, сколько и как проходят провода. Это необходимо сохранить чтобы вы не повредили в будущем провода при ремонте или каких-либо других работ. Также это поможет при продаже квартиры новому владельцу, чтобы не совершить роковую ошибку во время ремонтных работ.

Как меняют старые трубы и старую электропроводку в квартире

Старые трубы, старая электропроводка, т.е. инженерные сети старого дома, как правило, нуждаются в замене. Их состоянием определяется не только комфорт жильцов, но и безопасность последних. Решившись однажды на замену этих сетей, необходимо соблюдать определенные правила и требования. О них-то мы и хотим рассказать вам сегодня.

Что вы узнаете

Когда надо менять электропроводку и важные нюансы ее замены

В среднем срок практической службы электропроводки составляет около 25 лет. Этот срок особенно критичен, когда проводка выполнена из алюминиевого провода. Поэтому в домах, построенных в 60-х-80-х годах прошлого века, она обязательно подлежит полной замене.

Причина такого требования состоит в том, что провода из алюминия довольно хрупки и недолговечны. Они обладают высоким удельным электрическим сопротивлением. Такие провода окисляются, теряя свою проводимость. Более того, их нагревание сопровождается изменением формы и пластичности.

Даже если по своему внешнему виду алюминиевая проводка кажется совершенно приемлемой, ее не следует соединять с проводами из меди. Из-за различий в уровне проводимости место их соединения неизбежно будет греться и искрить. Итогом разогрева и искрения вполне может стать пожар.

Говоря об электропроводке, необходимо подчеркнуть, что граждане сами отвечают за ее состояние. Более того, расходы по ее замене Жилищным кодексом России возлагаются именно на них.

Как производится замена электропроводки (видео)

Как определить необходимость замены электропроводки

Обоснованную и полную оценку состояния проводки, конечно, может дать лишь профессионал. Однако существуют признаки, которые могут помочь любому человеку сделать надлежащие выводы. К примеру, каждый из нас без труда может заметить, что розетки или выключатели уже порядком изношены. Признаком необходимости замены электропроводки является ее разогрев.

Помните, что проводка старых домов не способна выдерживать современные нагрузки!

Как устроить новоселье для электросчетчика

В нынешних домах электросчетчики всегда находятся в подъезде. Раньше эти приборы устанавливались прямо в квартирах. Когда занимаются ремонтом подобных квартир, зачастую возникает желание избавить их от этих довольно громоздких агрегатов.

Если и вы столкнулись с такой проблемой, вопрос переноса счетчика следует согласовать с управляющей компанией. Только она может дать разрешение на выполнение переноса. Сам же перенос лучше всего поручить представителю местного энергосбыта.

Если у вас возникла необходимость замены электрического счетчика, обязательно прочтите вот эту статью. В ней мы рассказываем о важных технических и административных нюансах, связанных с этой операцией.

Что делать, если в вашей квартире чересчур старые трубы

Старые трубы внутри квартиры – это однозначно проблема самого владельца квартиры. Уповать на капремонт не стоит. При его выполнении меняются только водопроводные стояки и трубы лишь до входной квартирной арматуры.

Итак, содержание квартиры всегда возлагается на ее владельца. Если у вас устаревшая изношенная электропроводка или чересчур старые трубы водопровода, их замену вы должны произвести за свой счет, соблюдая при этом все существующие нормы и положения.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Замена электропроводки. Степень разрушения проводки. Подготовка

Как выявилось, электропроводка имеет ограниченный период службы, он составляет около 20-25 лет. Конечно, после этого она может еще функционировать, однако рекомендуется замена электропроводки, так как современные приборы требуют наличия качественного источника питания. Замена электропроводки во всех типах домов производится примерно по одинаковому сценарию.

Как распознать степень разрушения проводки

Провода приходят в непригодность не только от старения, но и от других факторов, например, от мощных электроприборов, которые потребляют много энергии, или от нестабильной работы электросети. Наиболее прожорливым аппаратом считается обогреватель, он может использовать энергии в несколько раз больше, нежели любой телевизор.

Современная квартира напичкана различными электроприборами: компьютер, телевизор, холодильник, бойлер, микроволновка и т.д. Иногда все они одновременно работают, что приводит либо к отключению питания средствами защиты, либо к необратимым процессам в самой электрической проводке.

Признаки, сигнализирующие о необходимости заменить проводку:

  • Искрение розеток при включении прибора.
  • Стойкий запах паленого пластика.
  • Ломкость проводов.
  • Отсутствие питания в некоторых точках.
  • Утечка тока через стены.

Обнаружив эти причины, хозяин должен без замедления приступить к капитальной замене электропроводов.

Замена электропроводки также необходима:

  • Во время перепланировки пространства.
  • При проведении капитального ремонта квартиры или дома.
  • С целью переноса розеток, включателей, светильников.
Подготовительные работы


Первое, что необходимо сделать, это определиться с тем, нужна ли полная замена электропроводки или ситуацию можно исправить частичной заменой. Затем делается схема помещения, где указываются все точки расположения розеток, включателей, осветительных приборов. В ней должен быть предусмотрен отдельный кабель для каждой группы потребителей: кухни, санузла, освещения, розеток. Все кабеля подключаются к распределительному щитку. Если предусмотрена замена входных автоматов, то следует подобрать правильный тип автомата исходя из предполагаемой нагрузки. Для квартир подойдёт автомат общего назначения. После составления плана можно идти покупать материалы. Нельзя экономить на качестве.

Требуемый
инструмент:

Важная составляющая электропроводки – провода. Профессионалы пользуются исключительно медными, которые хорошо проводят ток, безопасны и удобны в монтаже. Поэтому выбор проводов абсолютно не сложен.

Перед покупкой проводки необходимо измерить весь путь, по которому будет прокладываться кабель. Также потребуется расходный материал в виде изолирующей ленты.

Потребляемая мощность

Главное в работе электрической схемы – это отсутствие сбоев и перенапряжения. Мощности должно хватать на все приборы, расположенных в доме.

Мощность имеет прямую зависимость от сечения кабеля. Чтобы его правильно выбрать, надо сделать некие расчеты, для этого мощность всех приборов суммируется, к мощности каждого прибора добавляется 100 Вт, а полученный результат делится на 220. В том случае, когда полученное число находится в диапазоне между 12 и 15, кабеля сечением 1,5 мм2 будет достаточно. Если же число выше, то рекомендуется выбрать проводку с большим сечением или проложить несколько линий кабеля от электрического щитка.

Монтаж проводки

Помещения обесточивается с помощью отключения электричества в щитке. Убедившись в отсутствии тока, удаляется старая проводка, старые провода, розетки, приборы демонтируются, вводные провода изолируются.

Существует два варианта прокладки кабеля. Профессионалы прокладывают провода, двигаясь от щитка к комнатам. После чего подключают выключатели и розетки, но такой вариант имеет ряд неудобств.

Если жильцы остаются в жилище на период ремонта, то подойдет иной способ подключения проводки – от комнаты к щитовой. Для этого производится вся замена проводки в одной комнате и подключается временно через клеммники в распредкоробке.
Затем шаг за шагом меняется проводка во всех помещениях.

Прокладка новой проводки

Способов монтажа есть три: скрытый, наружный, комбинированный.

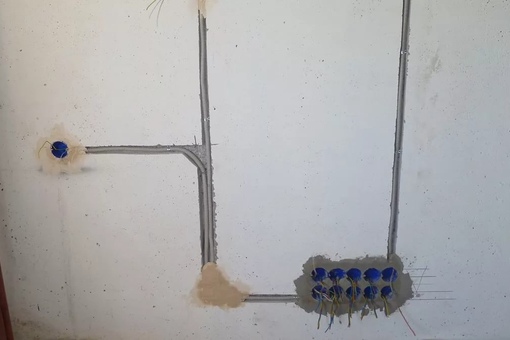

Скрытый – самый популярный и безопасный. В стене проделываются штробы, в которые укладывается кабель. Таким образом, электропровода будут под штукатуркой и не будут портить эстетику комнаты.

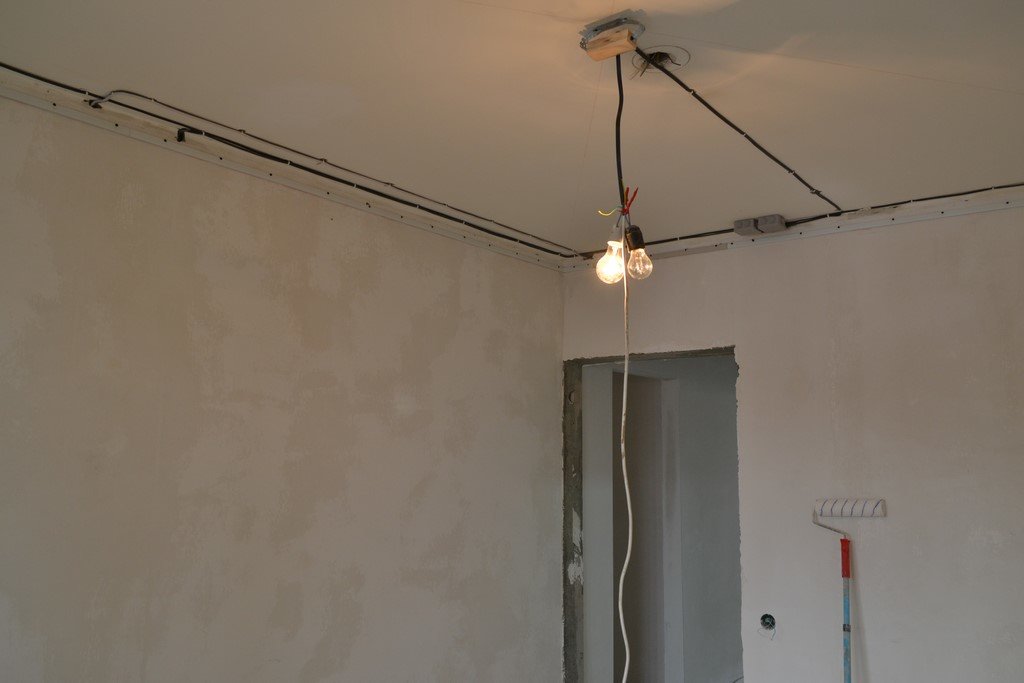

Наружная прокладка осуществляется по поверхности потолка, стен в специальных каналах или под плинтусом. Она проста и экономична.
Комбинированный способ совмещает два первых способа – электропроводка частично прокладывается в штробах, а частично на поверхности.
Монтаж осуществляется исключительно в горизонтальном или вертикальном положении, ни в коем случае этого нельзя делать по диагонали. Далее подготавливаются отверстия для включателей, розеток, распределителей. Высота их расположения зависит исключительно от пожелания хозяина.

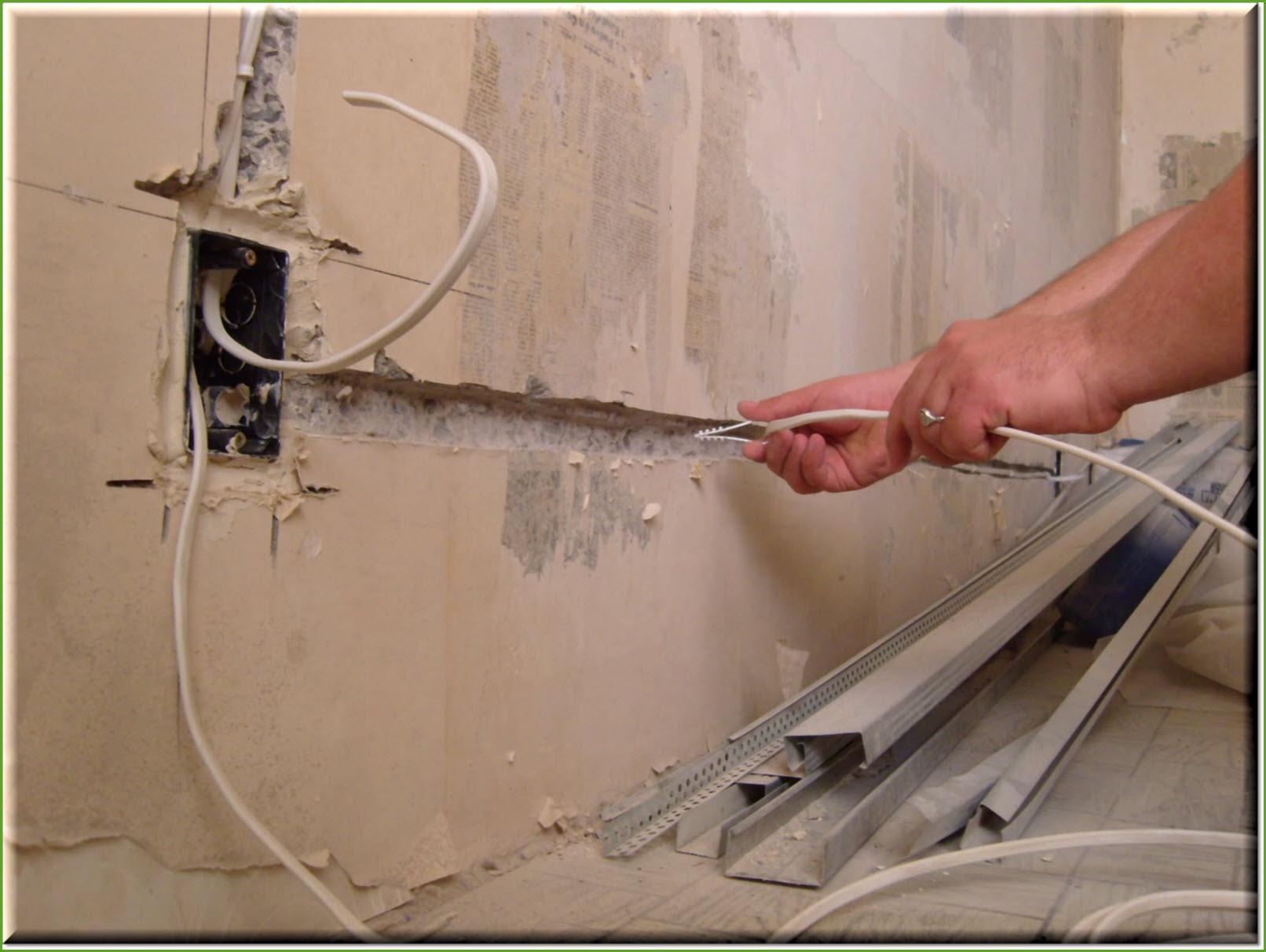

Провод можно укладывать и в старые штробы. Каналы зашпаклёвываются. Важно! Произвести замену проводки в деревянном доме внутренним методом практически невозможно без привлечения квалифицированных специалистов, поэтому монтаж делается внешним способом с применением защитных коробов.

Проверка качества прокладки

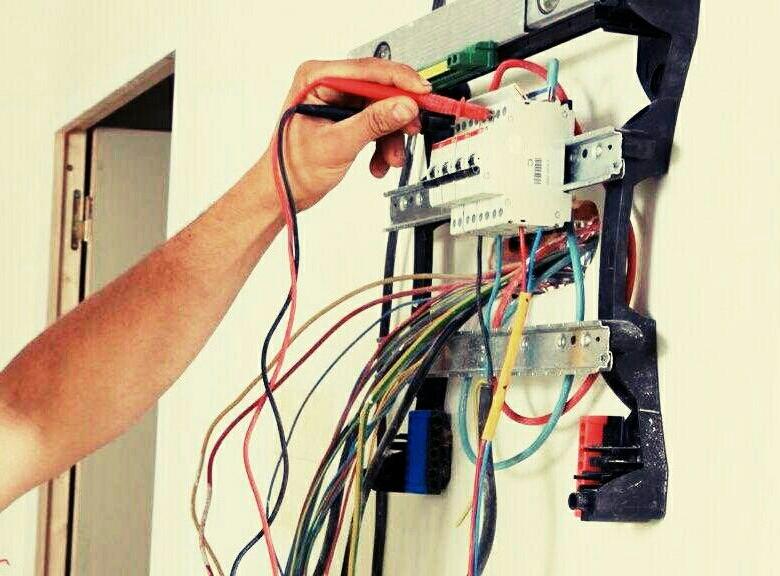

В обязательном порядке смонтированная электролиния проверяется с помощью специального тестера на предмет замыканий. Только после этого подключается напряжение. Проверяются все розетки, включатели. Если всё работает – можно заделывать штробы и закрывать плинтуса.

Похожие темы:

Замена проводки в хрущевке цены, стоимость работ под ключ

Электромонтаж в хрущевке  довольно сложен и трудоемок, как физически, так и материально. Потому что сегодня хорошая медная проводка стоит недешево, а если дом построен с использованием большого количества древесины, то необходимо использовать пожаробезопасные гофрированные рукава.

Итак, все работу по ремонту можно разделить на три основных этапа:

Необходимо произвести предварительные расчеты материалов и диаметров всех необходимых кабелей, необходимое количество жил провода, места установок монтажных коробок, розеток и выключателей.  Желательно при выполнении первого этапа составить себе схему всего дома с нанесением расстояний от точки до точки, с комментариями при изгибах и обходах.

Данная схема поможет вам правильно рассчитать количество, тип и мощность проводки и компонентов (розеток и выключателей).

Первый этап наиболее трудоемок в плане теоретических расчетов, но особых трудностей здесь не будет, потому что в основном используется умножение и прибавление. К тому же на этом этапе можно сэкономить значительную часть бюджета при рациональном подходе к выбору мощности кабелей.

Почему не тоньше?

Потому что им легче проводить монтажные работы, его можно свободно протянуть через гофру, и он при этом не порвется. На розетки необходимо подводить провода не менее 2,5 мм2, потому что средняя потребляемая мощность в частном доме из одной розетки составляет порядка 1,5 кВт. В нее свободно можно будет подключить пылесос, стиральную машину, кофеварку и прочее.

Пример, зачем использовать 2 кВт провода на питание 40 Вт лампочки, а, следовательно, и подвод на выключатели этих самых лампочек.  А ведь стоимость медного провода значительно увеличивается при увеличении внутреннего сечения. Как правило, на освещение используют кабель мощностью до 4. 1 кВт.

Как сделать ремонт дома без удаления гипсокартона: 4 этапа и советы

Ремонт дома — всегда болезненная тема для домовладельцев, так как большинство людей сразу же задумывается о понесенных расходах, беспорядке и сложности проекта. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку это приводит не только к короткому замыканию, но и к возгоранию.

Провод, вызывающий искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество дотла.Это одна из основных причин, но не единственная, почему так важен ремонт дома. Поскольку большинство домовладельцев обеспокоены нарушением технологического процесса, электрики часто задают вопрос: «Можно ли переоборудовать дом, не удаляя гипсокартон?».

Обычно ответ положительный, и даже ремонт всего дома в некоторых случаях может быть выполнен с минимальными нарушениями. Если вы хотите узнать более подробную информацию об этом процессе, хороший электрик должен научить вас ремонтировать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите ремонт электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать схемы таким образом, чтобы можно было не снимать гипсокартон.

Всегда лучше спросить совета у профессионального и сертифицированного электрика даже на этом этапе, чтобы сделать ваш план действительно осуществимым и наилучшим образом действовать.Обычно этап планирования и подготовки включает:

  • подробный план старой схемы — это старая проводка, которую нужно заменить, и подробный чертеж того, где все находится, может помочь свести к минимуму нарушения
  • подробный план новой схемы — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности в установке
  • Расчеты проводки
  • — новый план поможет вашему электрику рассчитать необходимое количество проводов и кабелей, а также какие самые лучшие и наиболее целесообразные маршруты для новой схемы

2.

Этап подготовительных работ

Так как гипсокартон не будет сниматься для установки проводки, новые провода придется проложить через подвесное пространство или, в некоторых случаях, чердак. Это означает, что вам нужно освободить место для их прохождения.

Этот этап помогает не только освободить место для новой проводки, но и обозначить четкий путь для того, что необходимо удалить, и для подачи новой проводки к розеткам. Вы должны найти место для обхода, где электрик будет выполнять большую часть работы.

Если вы решили провести подготовительные работы самостоятельно, вам также следует подумать о том, чтобы убрать беспорядок возле электрических розеток в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими прочими вещами следует заняться до их прибытия.

3. Этап удаления

Этап снятия соответствует своему названию и относится к извлечению и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

  1. Нельзя просто выдернуть провода из стены — они обычно скреплены скобами;
  2. Нельзя выбрасывать старую проводку в корзину — ее нужно утилизировать.

Старая проводка часто прикрепляется к каркасу скобами, а это значит, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может разрезать кабель и удалить обнаженную часть, оставив проложенный кабель внутри стены.Если вы не против починить гипсокартон, эти кабели можно вытащить изнутри комнаты, но в противном случае это придется делать в подполье.

Некоторые кабели расположены в более удобных местах и ​​их удобнее вытаскивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Этап новых электромонтажных работ

Ремонтировать дом не так просто, как склеить два кабеля вместе и позволить одному заменить другой.В противном случае процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрик должен будет предварительно вырезать отверстие для каждой коробки электрических устройств цепи.

Затем будет просверлено отверстие 3/4 дюйма в верхней пластине стены, непосредственно наверху каждого проема или в нижней пластине под проемами. Обычно это работа двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на этапе 1 были выполнены правильно, то провод должен проходить прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к правильной розетке.

Советы по ремонту дома без снятия гипсокартона

Хотя может быть несложным, чтобы узнать больше о том, как перемонтировать дом, не удаляя гипсокартон, сделать иногда может быть сложно. Электрики принимают дополнительные меры предосторожности при выполнении таких проектов, особенно когда речь идет о том, что новые кабели должны быть зажаты и сильно затянуты.Это потому, что они не снимают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одно из решений — прикрепить кабель к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен на соответствующей электрической коробке устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при замене проводки. Он пригодится и позже, если вы захотите внести какие-то дополнения.Их можно разместить над каждой комнатой.

Очень важно, чтобы ремонт проводился квалифицированными и опытными специалистами. Если электропроводка установлена ​​неправильно, провода могут поцарапаться и вызвать короткое замыкание. Более того, если подключение к панели и в распределительных коробках не выполнено должным образом, это может вызвать электромагнитное поле, которое может иметь нежелательные последствия для вашего здоровья.

Как заменить проводку в старом доме | Руководства по дому

Чарльз В.Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки — это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и лазейке, а также допустимого уровня сноса. Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить свою проводку, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного отдела.Домовладельцам разрешено делать ремонт электрики в собственном доме, но работа должна быть проверена. Возможно, вы захотите нанять электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом в замене проводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы упростить прокладку нового кабеля.Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, вероятно, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещению, но обычно розетки подключаются снизу, а проводка для освещения — сверху.Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также со старой проводкой. Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Замена проводки розетки

Для замены проводки, питающей розетку, необходимо удалить старую розетку. Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину. Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергопотребления современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната. Изучите электрические схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, которое включает главную панель и все вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей. Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом.Эту работу лучше оставить профессиональному электрику.

Как отремонтировать дом, не снимая гипсокартон

Важно убедиться, что в вашем доме есть соответствующая проводка. Неправильная проводка не только приводит к короткому замыканию и неработоспособности розеток. Это может привести к пожару в доме и к сгоранию всего имущества из-за перегрузки по току или из-за искры, вызванной возгоранием дерева и изоляции. Лучше всего перемонтировать дом всякий раз, когда это является проблемой (которая может возникнуть, если дом старый или если предыдущий владелец попытался выполнить монтаж провода самостоятельно, без помощи профессионала.) Если вы обнаружите, что проводка плохая, вам нужно знать, как перемонтировать дом, не снимая гипсокартон.

Если вы полностью ремонтируете дом (или даже просто комнату), вы можете удалить гипсокартон. Гипсокартон легко снять и почти так же легко установить. Однако это требует много времени и дополнительных затрат. Если вы предпочитаете избегать этих дополнительных расходов, вам нужно знать, как ремонтировать дом, не снимая гипсокартон. Каждый дом немного отличается, но процесс установки и перенастройки проводки должен быть более или менее одинаковым (если только предыдущий домовладелец не установил проводку очень плохим способом, и в этом случае вам может потребоваться удалить гипсокартон в зависимости от того, как проводка был вставлен.)

1. Планирование демонтажа

Единственный реальный способ удалить проводку, не вынимая гипсокартон, — это выполнить описанную выше задачу на чердаке или в подполье между этажами (в идеале это будет на чердаке как это, по крайней мере, даст вам немного больше места для работы). Вам понадобится подробный план того, какую проводку вы собираетесь снимать. Таким образом, вы будете знать, каких комнат следует избегать и какую проводку оставить нетронутой.

Вы также захотите отмерить, сколько проволоки вам понадобится.Если вы делаете это самостоятельно, то чем точнее измерения, тем легче это становится. Если у вас есть помощник, вы можете по крайней мере иметь кого-нибудь в комнате, к которой вы подводите провод, будь то электрическая розетка, выключатель питания или лампа.

2. Освободите место

Вам необходимо освободить место для прохождения проводки. Возможно, вам придется удалить изоляцию, чтобы у вас был свободный путь для подвода провода к розетке.

3. Выключите цепь, с которой работаете

Перед тем, как начать, всегда выключайте цепь, над которой работаете. На всякий случай можно просто отключить электричество во всем доме. Естественно, вам захочется заниматься этим днем, и вам понадобятся фонарики под рукой. Но вы не хотите рисковать порезаться электрическим током во время работы с проводкой.

4. Удалите Wirin g

Старая проводка может быть скреплена скобами за стенами.Теперь, если вы не хотели заменять гипсокартон, но были не против исправления, вы всегда можете вытащить проводку изнутри комнаты. Это оставит за проводкой тонкий туннельный путь, который можно легко исправить. Если вы собирались красить комнату, это один из быстрых вариантов. Однако, если вы не хотите этого делать, вы можете вытащить проводку изнутри ползунка.

5. Протяните новую проволоку

Проведите новую проволоку. Если вы измерили правильно, проволока должна проходить сверху вниз к отверстию в стене.

6. Продолжить процесс

Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать одну комнату за раз, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вы хотите сделать, — это соединить всю область проводом от подзарядки или чердака и обнаружить, что что-то не так.

Существует ряд советов и приемов, как перепланировать дом, не снимая гипсокартон.Вы должны помнить каждый из этих 10 советов, когда дело доходит до ремонта дома, не снимая гипсокартон.

1. Дополнительные батарейки для фонарей

Вам нужно иметь под рукой запасные батарейки для фонарей, пока вы будете разбираться в том, как ремонтировать дом, не удаляя гипсокартон. Таким образом, если вы находитесь в середине работы и ваш фонарик начинает гаснуть, вы сможете заменить батареи, не останавливая работу.

2. Измерьте и обрежьте провод г

Если вы работаете в небольшом пространстве, вам нужно измерить и отрезать проводку перед тем, как отправиться внутрь. Там не будет тонны места, где можно будет передвигаться. Вместо этого вы захотите сократить все заранее. Таким образом, вы можете вставить всю проводку на место и не пытаться разрезать и измерить, пока вы находитесь в пространстве для обхода.

3. Оставьте себе немного слабины

Измерение проводки важно, но вы действительно хотите дать себе немного слабины.Провисание полезно тем, что у вас есть немного больше места для подключения к розетке или выключателю (особенно, если вы не зачистите провод с первого раза).

4. Have Hel p

Реально вы можете сделать это самостоятельно. Но вы должны попытаться иметь в своем распоряжении кого-нибудь, кто будет работать с вами. Намного легче, если кто-то в комнате будет ловить проволоку, чем пытаться это сделать самому. Это тоже ускорит процесс.

5. Taught to Rafters

Поскольку вы не хотите снимать гипсокартон, вы не сможете прикрепить проволоку скобами.Вы не хотите, чтобы провод потенциально отсоединился и упал на пол за гипсокартоном. Поэтому не забудьте прикрепить его к стропилам, чтобы он был в безопасности.

6. Распределительная коробка

Вы захотите, чтобы ваши провода были организованы (что поможет вам, если вы захотите добавить что-нибудь позже). Лучше всего использовать распределительные коробки над каждой комнатой. Таким образом организованы электрические соединения для каждой комнаты.

7. Если сомневаетесь, звоните профессионалу

Если вы чувствуете себя в тупике и не уверены, что вам следует или не следует делать, вам нужно позвонить профессионалу.Хотя у электрика, скорее всего, больше денег, чем вы, возможно, захотите потратить, это жизнеспособный вариант, который поможет вам избежать ошибок.

8. Не повредить гипсокартон стоит ?

Если вы выполняете монтаж самостоятельно, нужно подумать, действительно ли стоит избегать повреждения гипсокартона. Возможно, вам понадобится залатать только небольшую часть гипсокартона. Поэтому вам нужно подумать, лучше ли вам попытаться сделать все с потолка или вы не повредите гипсокартон.

9. Маскировочная лента

Когда вы устанавливаете все, хорошо помечать каждый провод, чтобы вы знали, к чему он подключен. Обернув небольшой кусок малярной ленты и записав, к чему он подключен, в будущем ремонт станет несложным. Будущие домовладельцы и электрики будут благодарить вас за это долгие годы.

10. Будьте осторожны со старой проводкой

Проводка может быть на удивление острой. Проволока, которую вы снимаете, может порезать и повредить кожу.При прокладке проводки через стены можно использовать голые руки. Однако после того, как вы закончите прокладывать проводку и будете готовы резать, вам нужно будет надеть электрические перчатки.

То же самое и при обращении со старой электропроводкой. Возможно, изношена проводка или торчит большое количество жил. Если вы не будете осторожны, вы можете порезаться. Поэтому на протяжении всего процесса вам нужно носить перчатки. Таким образом вы избежите ненужных порезов и царапин на коже.

Продолжить процесс

Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать одну комнату за раз, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вы хотите сделать, — это соединить всю область проводом от подзарядки или чердака и обнаружить, что что-то не так.

Ремонт дома часто является необходимыми расходами. Однако вам нужно знать, как перемонтировать дом, не снимая гипсокартон, поскольку вы не захотите вырывать весь гипсокартон, а также проводку.Хотя гипсокартон установить несложно, он требует дополнительных затрат и отнимает у вас время. Следуя этим инструкциям по ремонту дома, не снимая гипсокартон, вы сможете избежать дополнительных дорогостоящих работ. Тем не менее, вы можете обратиться к электрику для выполнения электропроводки, если это обширная работа. Что бы вы ни решили сделать, следуя этим инструкциям, вы теперь знаете, как перемонтировать дом, не снимая гипсокартон.

Основы бюджета: затраты на электромонтажные работы

Мы постоянно слышим от новых домовладельцев и потенциальных покупателей, что может потребоваться модернизация электрооборудования в квартире или таунхаусе, которым десятилетия или столетие, но «электромонтажные работы» — это один из тех расплывчатых терминов, которые могут означают что угодно, от установки светильника до замены внутренней проводки в здании.Поскольку электрическая магия происходит за стенами, прогнозирование масштабов и затрат может быть большой проблемой и большим вопросом, если вы планируете бюджет на ремонт или покупку нового дома. Читайте подробные сведения об основах электромонтажных работ и потенциальных затратах!


Как мне узнать, какие электромонтажные работы требуются на месте?

Подрядчики сначала посмотрят на электрическую панель (или «коробку»), чтобы определить допустимую нагрузку цепи — другими словами, что в настоящее время может выдержать существующая структура? Опытные подрядчики, которые делают это регулярно, обычно могут сказать, глядя на схемы, что можно, а что нельзя (нужно ли добавить дополнительную нагрузку на существующую структуру или вам нужно перейти на панель большего размера, потому что переключатели заполнены).

Довоенные квартиры, которые не обновлялись десятилетиями, часто нуждаются в значительном изменении электропроводки и дополнительной мощности для удовлетворения современных потребностей в электроэнергии. Многие здания Нью-Йорка, построенные в начале двадцатого века, были многослойными с более старыми системами электропроводки, а некоторые из них имеют незаземленные системы, в которых отсутствуют проводники безопасного заземления. У других есть металлические изоляционные материалы, такие как алюминий или медная проводка, которые могут фактически увеличить вероятность поражения электрическим током или возгорания.Эти старые системы электропроводки, обычно рассчитанные на ток от 60 до 100 ампер, нарушают действующие электрические правила и не соответствуют стандартному минимуму в 200 ампер, обычно необходимому для питания дома.

Что делать, если я просто хочу установить новую технику?

Установка кондиционеров, новой кухонной техники или развлекательных систем может показаться простой, но может быстро перегрузить старые здания. Емкость электрической нагрузки вашего дома подобна сетевому фильтру в гораздо большем масштабе — если у вас слишком много проводов, подключенных к розетке, цепь может перегрузиться, что приведет к срабатыванию прерывателей и перегоранию предохранителей, которые отключают все питание.Итак, если ваша электрическая система не способна выдерживать дополнительную нагрузку, относительно простая установка устройства может стать гораздо более инвазивным и существенным проектом, который может включать в себя установку новой панели электрических цепей или полный капитальный ремонт электропроводки.

Как работает перепроводка? Сколько это будет стоить?

Если вам предстоит полная модернизация электрооборудования, вам необходимо спланировать и составить бюджет для трудоемкого и разрушительного процесса.Ваш электрик временно отключит электричество, а ваш подрядчик откроет стены. Поскольку провода прикреплены к стойкам или балкам в стенах, изменение проводки может быть очень сложным: ваша команда может полностью снести целые стены, чтобы получить доступ ко всем старым проводам и заменить их новым комплектом. В завершение ваша команда оштукатурит и покрасит стены, а электрик подключит оставшиеся выключатели и розетки, закроет новую электрическую панель и установит осветительные приборы. Полный жизненный цикл этого типа проекта, включая снос, разрешения, рабочую силу, материалы, строительство и покраску, может составлять от долларов США до 15000 долларов США и до долларов США в зависимости от размера вашего помещения и объема работ.Если вы ремонтируете весь дом, то на полный ремонт электрооборудования может потребоваться около 5% вашего общего бюджета . Если ваш ремонт более целенаправлен и ограничен определенной комнатой (например, кухней), вы можете обнаружить, что полный ремонт электричества в конечном итоге соответствует или превышает общую стоимость проекта, который вы планировали.

Помимо ремонта, что еще мне может понадобиться?

Подрядчики оценивают потребности в электричестве и затраты на основе ряда вопросов:

1.Что уже есть в сравнении с тем, чего вы пытаетесь достичь?

Не вдаваясь в технические подробности, лучший способ задуматься над этим вопросом — определить, какие светильники или электрические системы используются, а какие нет? Если вы хотите установить освещение, установить систему безопасности или провести телефонную линию в определенном месте, где нет существующей электропроводки, подрядчики должны провести «черновой ввод» в электрическую сеть, что является предварительным шагом к планировке. базовую проводку в соответствии с надлежащими спецификациями до завершения соединений и изоляции.Ориентировочная стоимость обычно рассчитывается исходя из длины установленных кабельных линий (линейные футы, идущие от монтажной коробки до точки, где установлены розетки и переключатели), стоимости материалов и оплаты труда. Первоначальные заказы могут также оплачиваться по фиксированной ставке в размере 250–400 долларов за распределительную коробку, розетку или выключатель .

2. Какие светильники и виды отделки вам нужны и сколько вам нужно?

Подрядчики взимают плату за рабочую силу, которая включает прокладку кабелей к устройствам и подключение проводки к монтажным коробкам в зависимости от количества и типа оборудования, которое вы хотите установить.Как правило, замена старого осветительного прибора на новый обходится примерно в 100 долларов за штуцер или за почасовую оплату. Установка новых светильников, таких как подвесные светильники и встраиваемые светодиодные светильники, обходится примерно в $ 200 — $ 400 за приспособление и больше, более тяжелые светильники, такие как люстры, стоят в диапазоне $ 500-800 за приспособление .

3. Сколько ампер выдерживает ваша электрическая панель? У вас нехватка цепей? Можете ли вы добавить схемы, не меняя электрическую панель?

Электрические панели в Нью-Йорке обычно выдерживают ток 200 ампер, поэтому при короткой электрической нагрузке у вас не будет достаточно мощности в монтажной коробке для удовлетворения новых требований.В этом случае вам необходимо модернизировать электрическую панель, которая может стоить от 2000 до 5000 долларов и до для новой коробки . Если у вас есть электрическая панель, на которой достаточно места для новых цепей, но вы планируете реконструкцию, которая может добавить некоторые сверхмощные приборы, вы можете подумать о добавлении нового автоматического выключателя, который обычно стоит от от 300 до 800 долларов на выключатель , чтобы выдерживать более высокую электрическую нагрузку. Добавление новой цепи к панели позволяет установить больше розеток, что обычно стоит от до 100–300 долларов за розетку .

Разрешения и процесс

Для чего-либо, кроме замены приспособлений или простой установки прибора, вам понадобится электрик, имеющий лицензию Департамента строительства, который должен сначала подать заявку на электричество и оплатить сборы за разрешение на проведение электромонтажных работ. . После получения разрешения должна быть проведена инспекция, и сертификат будет отправлен по почте, чтобы убедиться, что работа была должным образом завершена и проверена.

Думаете начать работу?

Подсластите подрядчиков, чтобы они соответствовали местоположению, бюджету, масштабу и стилю каждого проекта.Подпишитесь на блог, чтобы найти идеи и вдохновение для ремонта, а когда будете готовы к ремонту, начните свой проект на Sweeten.

3 вещи, которым вы можете научиться у сантехнического, электрического или генерального подрядчика

Вы могли нанять подрядчика для выполнения определенной работы, но отношения не должны прекращаться, когда работа будет выполнена.

Если между вами и вашим подрядчиком налажено хорошее общение, вы можете быть удивлены неожиданными преимуществами.Помимо навыков, хорошие подрядчики обладают богатым опытом и знаниями, и многие с удовольствием делятся своими знаниями.

1. Подрядчик может помочь вам разобраться в вашей собственности

У каждой собственности есть свои особенности. Конструкция здания, система отопления и охлаждения, а также электрические и водопроводные системы являются неотъемлемой частью уникального пакета. Однако все это не ново для опытного подрядчика, который может помочь вам решить, казалось бы, не связанные проблемы.

Хотите снять стену, чтобы освободить место?

Строительный подрядчик может осмотреть вашу собственность и объяснить, какие стены несущие и почему, в зависимости от конструкции.

Нужно добавить свет или розетки?

Электрик может помочь вам расшифровать электрические схемы вашего дома, чтобы определить наилучшее место для получения электроэнергии.

Проблемы с водой?

Обратитесь к сантехнику, который определит источник и порекомендует наиболее экономичный ремонт.Если в собственности возникают чрезмерные затраты на электроэнергию, генеральный подрядчик может помочь вам определить, нужно ли вам утеплить, модернизировать систему отопления или и то, и другое.

Даже несмотря на то, что ваш дом уникален, материалы и методы, использованные при его строительстве, нет, и подрядчики уже видели их все раньше в различных контекстах. Они знакомы как с традиционными материалами, так и с современными, и могут посоветовать вам, когда модернизация является рентабельной и выгодной.

2.Подрядчики предупреждают о нарушениях кода

Многие объекты недвижимости представляют собой смесь улучшений, сделанных своими руками, многие из которых были завершены без разрешения. Они могут привести к созданию действительно опасных удобств и подвергнуть вас потенциальной ответственности. Например, рассмотрим набор палубных лестниц с неравномерным шагом ступеней, построенный воином выходного дня. Кто-то, использующий их впервые, может споткнуться, и вы можете оказаться ответственным за травму. Строительный подрядчик сразу распознает проблему и посоветует исправить ее.

Нарушения кодекса создают проблемы, когда пора продавать. Они могут снизить стоимость при перепродаже и отогнать покупателей. Лучше исправить их, прежде чем предлагать недвижимость, но часто требуется опытный глаз подрядчика, чтобы их обнаружить.

Прежде чем продавать, избавьтесь от некоторых неприятностей, наняв генерального подрядчика, который осмотрит вашу собственность, прежде чем потенциальные покупатели пришлют инспектора. Даже если вы решите не исправлять нарушение, вы не испытаете неудобства, когда придет отчет о проверке.

3. Подрядчик может научить вас делать самому

Подрядчик, который будет работать вместе с владельцем недвижимости, встречается редко. Большинство предпочитают — из соображений ответственности, а также из соображений качества — работать независимо.

Однако многие подрядчики с радостью согласятся позволить вам выполнить часть работ самостоятельно. Они могут даже показать вам, что делать. В большинстве юрисдикций нет проблем с разрешением работ по реконструкции, выполненных владельцами собственности, поэтому работа над собственной собственностью — отличный способ учиться и набираться опыта.

Самостоятельная работа — не всегда стратегия экономии денег, но может быть. Например, предположим, что вам нужно провести электричество в новом пристройке. Электромонтаж выключателей и розеток — это повторяющаяся задача, которой вы можете научиться у электрика, который может согласиться работать в другой части дома, пока вы завершаете строительство спальни. Подрядчик может проверить вашу работу, когда вы закончите. Кроме того, определенные процедуры, такие как установка окна или защита двери от атмосферных воздействий, станут проще, если вы научитесь правильной технике у опытного профессионала.

Как найти хорошего подрядчика

Опыт подрядчика может пойти вам на пользу, поэтому воспользуйтесь им. Деньги, потраченные на консультацию на этапах планирования проекта или при возникновении чрезвычайной ситуации, потрачены не зря. Конечно, это предполагает, что подрядчик компетентен, а не просто пытается наладить бизнес. Вот несколько способов отделить этичных и надежных подрядчиков от мошенников:

  • Получите номер лицензии подрядчика и проверьте его в Интернете.Если вы живете в Калифорнии, вы можете проверить номера лицензий здесь. У других государственных лицензионных советов есть аналогичные веб-порталы. Они перечислены в этом общем каталоге.
  • Получите две или три рекомендации от подрядчика и свяжитесь с ним.
  • Поищите объявления на досках объявлений на местном лесном складе.
  • Спросите совета у друзей.

Хороший подрядчик — это актив, а отношения нужно развивать. Когда вы найдете его, поместите информацию в свой список контактов рядом с информацией о вашем юристе, бухгалтере и других специалистах, которые помогут вам поддерживать свой арендный бизнес.

Опубликовано 25 сентября 2019 г.

Что вы думаете?

18 Ответов

Об авторе

Когда следует заменить старую электрическую проводку

Ежегодно в США происходит от 45 000 до 55 000 домашних пожаров из-за неисправной электрической работы или старой проводки. Сегодняшний домовладелец предъявляет к электрическим системам дома гораздо больше требований, чем ожидалось, когда они были созданы.Если вы используете компьютерные системы, игровые системы, крупную бытовую технику и даже компоненты «умного дома» в системе, рассчитанной на гораздо меньшие затраты, безопасность вашего дома находится под угрозой. Это лишь одна из многих причин, по которым вам может потребоваться обновить электрическую систему вашего дома. Владельцу дома важно знать, когда заменять электропроводку, поскольку безопасность вашей семьи находится под угрозой.

Есть старая электропроводка? Немедленно свяжитесь с нами по поводу замены проводки.

Вот когда заменять электропроводку

Вот несколько знаков, на которые следует обратить внимание, которые показывают, что пора заменить электропроводку в вашем доме:

  • Вашему дому 30 лет и более .В любом доме, построенном до 1985 года, электрическая проводка может быть старой и устаревшей. Его оценка лицензированным подрядчиком по электрике поможет вам узнать, пришло ли время для замены.
  • Вы отключаете выключатель . Если вы регулярно отключаете выключатели или перегораете предохранители, это признак того, что потребности вашего дома превышают возможности системы. Квалифицированный подрядчик по электромонтажу может помочь вам внести необходимые изменения, чтобы ваш дом был готов к тому спросу, который вы предъявляете.
  • Удлинители нужны регулярно .Если вы используете удлинители для подключения электрических устройств, это означает, что у вас недостаточно розеток. Если в комнате всего одна или две розетки, то вам нужно обновление.
  • Ваш свет тускнеет или мерцает при включении прибора . Это показывает, что старая электрическая проводка не справляется с задачей правильно питать предметы внутри вашего дома.
  • Ваши розетки в пятнах . Пятна или обесцвечивание электрических розеток означает, что в вашем доме происходят скачки напряжения.Это риск возгорания, и его необходимо устранить.

Если вы заметили эти проблемы, вам необходимо обновить электропроводку в доме с помощью квалифицированного подрядчика по электрике.

Электропроводка — это не то, что вам нужно делать своими руками. Узнайте, почему здесь >>

Понимание преимуществ установки медной проводки

Если вы обновляете свою электрическую проводку и ваш дом был построен, когда в моде были брюки-клеш, скорее всего, в вашем доме есть алюминиевая проводка.Алюминиевая проводка была установлена ​​между 1965 и 1973 годами, потому что она была дешевле медной. К сожалению, с точки зрения безопасности он был намного хуже. Медная проводка используется с 1820-х годов и до сих пор остается идеальным материалом для электропроводки. Вот некоторые из причин, почему:

  • Дуктильный и тягучий . Поскольку медь очень пластична, ее можно легко забить в тонкую проволоку для электрических нужд. Его пластичность позволяет придавать ему форму. Оба они делают его простым решением для электропроводки.
  • Отличный проводник . Медь проводит электричество лучше, чем любой другой недрагоценный металл. Это важный компонент для электропроводки.
  • Не коррозионный. Медная проводка не вызывает коррозии, что означает, что она не ржавеет и не портится даже в сложных условиях. Вот почему медные провода могут прослужить до 40 лет, а то и больше.

Обладая этими превосходными свойствами, неудивительно, что медь десятилетиями использовалась в электропроводке.Если вам интересно, когда заменить электропроводку, найдите время, чтобы узнать, какой у вас тип.

Различия между медной и алюминиевой электропроводкой

Преимущества меди очевидны, но действительно ли алюминий является проблемой? Алюминий широко использовался в 60-х и 70-х годах, но с тех пор был обнаружен ряд проблем, связанных с ним. Например, алюминий, в отличие от меди, способен реагировать на другие материалы, используемые в домашних электрических системах в розетках, осветительных приборах и сращиваниях.Эта реакция заставляет алюминий окисляться, портиться, перегреваться и загораться. Другими словами, жить с алюминиевой проводкой — это все равно, что жить в серьезной пожарной опасности, поэтому вам нужно знать, когда заменять электрическую проводку.

Но это не единственный риск. Алюминий также обладает высоким электрическим сопротивлением, поэтому току через него трудно протекать. Это означает, что дом с алюминиевой проводкой будет иметь больше электрических потерь, чем дом с медной проводкой. По оценкам CPSC, до того, как этот риск был обнаружен, около 2 миллионов домов были построены с алюминиевой проводкой.Многие из этих домов находятся в Мэриленде, Вирджинии и округе Колумбия.Если ваш дом был построен в это время, то велики шансы, что он был построен с алюминиевой проводкой.

Если вы подозреваете, что в вашем доме может быть алюминиевая проводка, не откладывайте. Вам необходимо немедленно решить эту проблему, чтобы обеспечить защиту вашего дома от риска возгорания, связанного с алюминиевой проводкой. Позвоните по телефону 877-287-1179, чтобы поговорить с командой Kolb Electric, и наши специалисты могут осмотреть ваш дом, чтобы определить, есть ли у вас опасная медная проводка.

Обновите старую электрическую проводку в MD, VA или DC сегодня

Если электрическая проводка в вашем доме нуждается в помощи, компания Kolb Electric готова вам помочь. Более 90 лет мы обслуживаем домовладельцев в Мэриленде, Вирджиния, и Вашингтоне, округ Колумбия, обеспечивая обновленную проводку и другую электрическую помощь. Если вам интересно, когда заменить электрическую проводку, или вы замечаете некоторые из этих проблем, которые указывают на то, что пора, обратитесь к нашим лицензированным электрикам для осмотра или позвоните по телефону 877-287-1179, чтобы составить смету для проекта ремонта вашего дома.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме.Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу. Вам нужно знать о типах электрических проводов, когда вы:

  • установка новой проводки и необходимость знать, какой тип провода использовать
  • ищет проблемы с электричеством в вашем доме (т.е. знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
  • выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания.Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же.Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

  • Черный . Провод калибра 8 или 6, цепи 45 или 60 А
  • Оранжевый . Провод 10 калибра, цепь 30 А
  • Желтый . Провод 12 калибра, цепь 20 А
  • Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это подземные фидерные (UF) кабели. Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил. Домашний электрический провод обычно бывает следующих цветов:

  • Белый .Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
  • Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
  • Голый / зеленый . Этот цветовой код обозначает провода заземления. При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики. Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Сечение провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Сравнение многожильного провода и сплошного

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Виды электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

  • 14 калибр, цепи 15 А
  • калибр 12, цепи 20 ампер
  • Цепи калибра 10, 30 А
  • 8 калибр, цепи 40 А
  • 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки могут иметь квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
