Как проверить греющий кабель

Рубрика: ОсвещениеАвтор: Администратор

Строительные материалы, которые были «доступны» только в середине прошлого века, сегодня предлагаются в изобилии. Многие из них появились не так давно. Например, подогрев полов или системы антиобледенения, которые были неслыханны 30 лет назад. Сейчас они доступны и популярны, благодаря своей эффективности. Главным «действующим лицом» в таких системах является нагревательный кабель. Однако в процессе эксплуатации он часто подвергается вредным воздействиям, поэтому каждый, у кого есть теплый пол, должен знать, как проверить целостность греющего кабеля с помощью мультиметра.

Греющий кабель – виды, область применения, причины неисправности

Что касается видов, то их всего два:

• Устойчивость — легко устанавливается и стоит недорого;

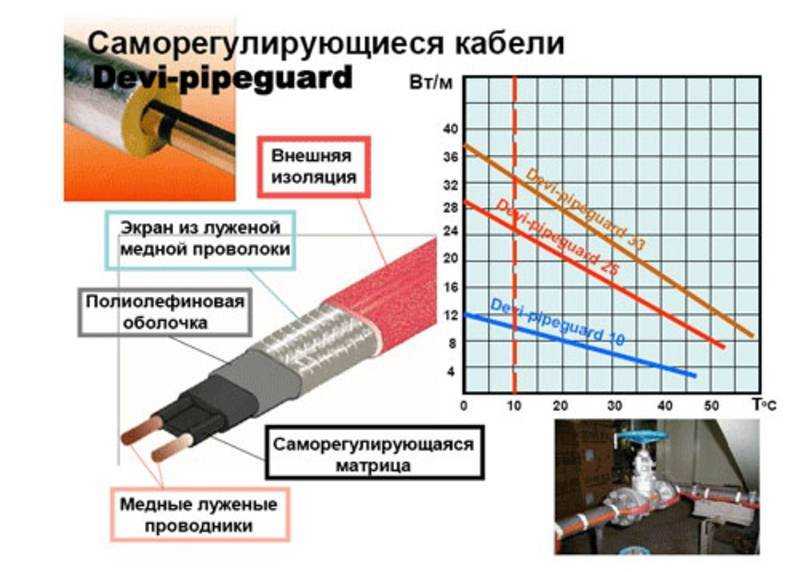

• Саморегулирующиеся — с твердотельными полимерными нагревательными сердечниками; они способны изменять свое сопротивление в зависимости от температуры окружающей среды.

Последние более современны, имеют более высокий КПД и, следовательно, экономят энергию.

Используются кабели:

• в канализационных и водопроводных системах для защиты труб от замерзания;
• для создания систем антиобледенения;
• для обогрева различных резервуаров и емкостей;
• в системах напольного отопления.

Принцип работы нагревательного кабеля прост — он преобразует электрическую энергию в тепловую. Кабель образует замкнутый контур, через который электрический ток нагревает кабель по всей его длине.

Покрытие кабеля отличается особой прочностью и герметичностью, поэтому он легко выдерживает воздействие влаги и может использоваться как в помещении, так и на улице.

Однако, какой бы прочной ни была оболочка, она может быть повреждена:

• механически;
• в случае неправильного монтажа, когда радиус изгиба кабеля слишком мал;
• если повреждены гильзы, соединяющие контакты греющего кабеля.

Если кабель перестал нагреваться, проверьте всю систему, в которой он используется. Для проверки целостности греющего кабеля можно использовать мультитестер.

Как проверить греющий кабель на целостность мультиметром?

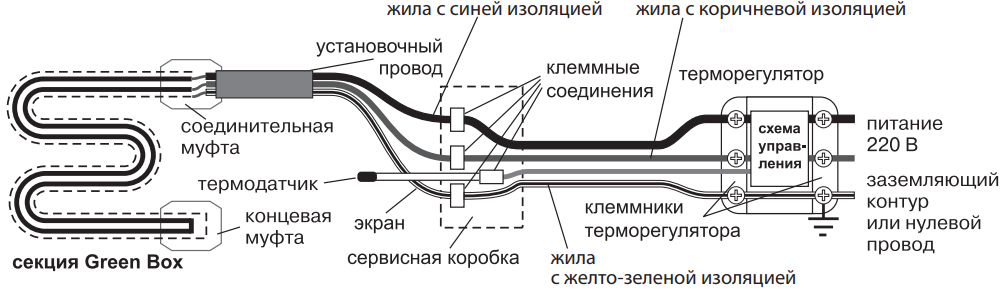

Нагревательный кабель, используемый при установке напольного отопления, является наиболее распространенной проблемой, с которой сталкивается средний потребитель. Когда система перестает подавать тепло в помещение, необходимо устранить причины. В напольном отоплении есть три основные точки отказа:

• термостат;
• датчик температуры;
• нагревательный кабель.

Если первые два проверены и признаны нормальными, необходимо проверить кабели.

Есть два способа выяснить, работает ли он:

• Проведите визуальную оценку по внешним признакам повреждения — оплавленная изоляция, почерневший участок кабеля;
• использовать измерительный прибор, из которых наиболее доступным является мультиметр.

Проверка проводится в следующем порядке:

1. Переведите прибор в режим измерения переменного тока и проверьте наличие напряжения питания на клеммах терморегулятора.
2. Далее необходимо проверить сопротивление самого нагревательного кабеля.  Для этого переведите тестер в режим измерения сопротивления.
3. Обесточьте всю систему, отсоедините клеммы нагревательного элемента от клемм термостата и измерьте.
4. Поместите щуп на выводы кабеля.

Показания на дисплее зависят от номинальной мощности кабеля, которая указана в техническом паспорте кабеля. Возможные результаты:

• Допускается отклонение сопротивления на 5 — 10 % в обоих направлениях. Поэтому, если фактическое сопротивление нагревательного кабеля находится в этих пределах, он считается в порядке.
• Чрезмерное сопротивление указывает на повреждение изоляции.
• Значение сопротивления, стремящееся к бесконечности, сигнализирует о возможности обрыва кабеля.
• Сопротивление, равное нулю, указывает на короткое замыкание.

Если в результате проверки выяснится, что кабель не работает, необходимо будет искать и устранять неисправности.

Видео:



Статьи — Способы проверки греющего кабеля

При покупке, монтаже и эксплуатации теплого пола или другой аналогичной системы необходимо проверять греющий кабель. От целостности внутренней и наружной кабельной изоляции зависит долговечность работы электрической нагревательной системы. При этом сложность заключается в том, что уложенное изделие — скрытая проводка. Рассмотрим основные типы повреждений нагревательного кабеля и способы проверки.

Типы повреждений

Чаще всего целостность греющего провода нарушается из-за механического воздействия или перегрева.

В результате механических повреждений возможен обрыв нагревательного кабеля, который, в свою очередь, может привести к короткому замыканию. Подобные повреждения вызывают различные факторы:

• проведение работ в зоне, где уложен провод, без учета схемы его размещения — например, сверление напольного покрытия или установка оборудования;
• несоблюдение рекомендованного производителем радиуса изгиба при укладке;
• разрушение муфт, соединяющей контакты греющей жилы, из-за их окисления под воздействием высокой влажности.

Перегрев, как правило, случается в результате одной из двух причин. Первая — над проложенным нагревательным проводом размещены ковры или мебель, которую не сдвигают с места на протяжении многих лет. Вторая — кабель пересекается с другими проводами, трубками или материалами, контрастирующими по теплопроводности с основой (стяжкой), и в результате образуется перепад температур, ведущий к постоянному перегреву проводки.

Способы проверки

Проверить нагревательный кабель после укладки можно разными способами. Самые эффективные и быстрые — с помощью мультиметра, мегаомметра и тепловизора.

Прозвонка мультиметром

Мультиметр нужен для измерения сопротивления кабельных жил. Его используют, чтобы проверить провод на целостность. Как происходит проверка:

• мультиметр нужно установить в режим измерения электрического сопротивления;
• щупы прибора прикладывают к кабельным жилам;
• на экране высветится цифра, обозначающая фактическое сопротивление проводника — ее необходимо сравнить с сопротивлением, указанным в паспорте или на маркировке.

Если данные прибора примерно равны паспортным значениям, значит, с нагревательным кабелем всё в порядке и он соответствует заявленным характеристикам. Допускается разница в 15 % в большую или меньшую сторону.

Если на экране высветилась цифра, близкая к бесконечности, это говорит о наличии разрыва и необходимости локализации проблемного места.

Проверка мегаомметром

Полноценная диагностика системы нагрева после укладки нагревательного кабеля проводится с использованием мегаомметра. Прибор может быть стрелочным с механической ручкой или электронным с цифровой индикацией. Главное — он должен иметь рабочее напряжение не ниже 2500 В.

При прозвонке проводки мегаомметром сопротивление изоляции должно составлять от 1 GOm (1000 МОм): если прибор показывает более низкие значения, это указывает на наличие проблем с проводом.

Проверка тепловизором

Проверка тепловизором позволяет обнаружить места повреждений. На экране этого прибора отображается инфракрасное излучение, идущее от системы, в которой работают нагревательные кабели. Там, где повреждений нет, излучение будет равномерным.

Если тепловизор показывает неравномерное тепловое излучение, значит, повреждения есть, и необходимо ремонтировать нагревательную систему.

Другие причины

Случается, что проверка мультиметром показывает, что с нагревательным кабелем всё в порядке, но система не работает. В таком случае причины неисправности часто кроются не в кабельной изоляции.

Неисправность может возникнуть в распределительном щитке. Выявить ее поможет проверка устройства защитного отключения, автомата или дифавтомата — смотря на какой тип выключена подведена система в вашем щитке.

Неработающий провод может быть следствием пониженного напряжения в электросети. Решить проблему поможет установка стабилизатора напряжения.

Чтобы избежать проблем с поиском неисправностей уложенного кабеля в будущем, обязательно сохраняйте его паспортную документацию.

Как проверить систему электрического теплого пола

Одним из наиболее важных этапов при установке системы электрического теплого пола является тестирование. После укладки окончательной отделки пола может быть очень неприятно снимать часть напольного покрытия, чтобы устранить проблему, которую можно было бы предотвратить путем надлежащего тестирования во время установки.

Хороший установщик проверит электрический теплый пол трижды:

1. Сразу после распаковки, чтобы убедиться, что нагревательный кабель не поврежден, прежде чем приступить к установке.
2. После укладки мата или кабеля теплого пола. Этот тест позволяет убедиться, что кабель не был поврежден во время его установки.
3. И последнее испытание после укладки напольного покрытия, чтобы убедиться в отсутствии повреждений во время укладки напольного покрытия.

После проведения этих тестов результаты должны быть записаны в таблицу в руководстве по эксплуатации и переданы домовладельцу. Затем домовладелец может использовать эту информацию для регистрации гарантии на нашем веб-сайте.

Проверить кабель электрического теплого пола очень просто. Все, что вам нужно, это простой электрический мультиметр, подобный этому. Мы рекомендуем использовать измеритель с зажимами на концах щупов, потому что легче получить точное значение сопротивления без необходимости держать кабели.

Как проверить сопротивление электрического кабеля для подогрева пола:

Сопротивление кабеля вызывает его нагрев, поэтому проверка сопротивления кабеля для подогрева пола очень важна и гарантирует, что ваш пол нагревается. как и ожидалось. Этот тест на сопротивление гарантирует, что значение сопротивления нагревательного кабеля находится в пределах допусков результатов заводских испытаний.

1. Проверьте значение сопротивления производителя, указанное на этикетке напольного отопления, или в таблице технических данных в руководстве по эксплуатации.
2. Включите мультиметр и, если он не устанавливает диапазон автоматически, настройте его на показания Ом в правильном диапазоне.
3. Обычно достаточно 200 Ом, но если сопротивление вашего коврика или кабеля превышает 200 Ом, выберите следующую настройку на мультиметре, которая обычно составляет 2000 (2 кОм) Ом.
4. Подключите один из щупов мультиметра к фазному (коричневому) проводу, а другой — к нейтральному (синему) проводу. Проверьте показания на дисплее и запишите их в таблице в руководстве по эксплуатации.
5. Чтобы пройти испытание, показание должно находиться в пределах допуска от -5% до +10% от значения сопротивления, указанного производителем на этикетке. Если ваши результаты отличаются, позвоните нам по телефону 0800 019 5899, и мы можем посоветовать лучший курс действий.

Посмотрите видео для визуального руководства

Как проверить изоляцию нагревательного мата с электрическим полом:

Это испытание позволяет убедиться в отсутствии разрывов в изоляции нагревательных элементов, проверяя отсутствие видимых повреждений. сопротивление на заземляющем проводе.

При нарушении изоляции произойдет «утечка на землю», в результате чего сработает УЗО, и обогрев не включится. Выполнение теста изоляции обнаружит эту проблему до того, как она произойдет, и даст вам возможность исправить ее.

Чтобы измерить сопротивление изоляции с помощью мультиметра, выполните следующие действия:

1. Убедитесь, что мультиметр настроен на настройку Ом.
2. Подсоедините провод под напряжением и нейтраль (коричневый и синий) к одному из щупов мультиметра.
3. Подсоедините заземляющую оплетку к другому зонду измерителя.
4. Если мультиметр показывает разомкнутую цепь (OL/1/Infinity), это нормально! Если вы получаете 0, это означает, что схема работает, и это отказ. Если ваш нагревательный мат или кабель не прошли этот тест, они должны быть отремонтированы профессионалом или, что предпочтительнее, заменены перед продолжением установки.

Электрики! Как проверить изоляцию мата электрического теплого пола с помощью тестера изоляции

Иногда прорыв в изоляции может быть настолько мал, что его нельзя обнаружить, пока по проводам теплого пола не пройдет напряжение. Это может быть в том случае, если теплый пол проходит оба теста мультиметром, но срабатывает УЗО при включении отопления. Чтобы проверить эту проблему, вы должны изолировать теплый пол от источника электропитания и проверить его с помощью тестера изоляции.

Для измерения сопротивления изоляции с помощью тестера изоляции выполните следующие действия:

1. Убедитесь, что ваш тестер изоляции настроен на настройку Ом и 500 В.
2. Подсоедините провод под напряжением и нейтраль (коричневый и синий) к одному из щупов мультиметра.
3. Подсоедините заземляющую оплетку к другому зонду измерителя.
4. Нажмите кнопку TEST или аналогичную, чтобы подать напряжение на нагревательный кабель и проверить сопротивление.
5. Если счетчик показывает разомкнутую цепь (OL/1/Infinity), это успешно! Если вы получаете 0, сопротивление показывает, что цепь работает, и это неисправность, и нагревательный мат или кабель должны быть отремонтированы профессионалом или, предпочтительно, заменены.

Получите бесплатную замену поврежденной системы электрического теплого пола

Участники нашей программы поощрения установщиков ThermoSphere Connect получают ограниченное количество бесплатных запасных кабелей/матов для теплого пола, если система была повреждена во время установки до того, как будет уложена окончательная отделка пола. . Звучит неплохо?

Нужна помощь?

Наша дружная и компетентная команда работает с 07:00 до 17:00 с понедельника по пятницу. Вы можете связаться с нами по телефону, электронной почте или воспользоваться мгновенным чатом на нашем веб-сайте. Свяжитесь с нами сегодня или позвоните нам по телефону 0800 0195899.

Ремонт теплых полов | Как найти оборванный провод в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с теплым полом могут быть проблемы. Укладчик плитки неосознанно перерезает проволоку своим мастерком и продолжает укладывать плитку. Шовный нож пробивается сквозь нагревательный кабель. Предыдущий ремонт от много лет назад и терпит неудачу. В полу просверливается отверстие для нового дверного упора, разрывая нагревательный провод где-то между заглушкой на конце кабеля и автоматическим выключателем.

Все это может привести к тому, что электрический подогрев пола не работает. Однако не все потеряно, потому что ремонт теплых полов и проводка в доме, как правило, довольно простой процесс. Сложность заключается в том, чтобы найти брешь. К счастью, у WarmlyYours есть инструменты для работы.

Теперь, если вы задаетесь вопросом «Как мне найти оборванный электрический провод под землей?» первый шаг — связаться с нами. Связавшись с представителем по работе с клиентами WarmlyYours или членом нашей службы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепи или тестера напряжения), рефлектометр с временной задержкой (Shortstop) и, конечно же, некоторые комплекты для сращивания для устранения обрыва после его обнаружения. Также потребуется тепловизионная камера (TIC), которую можно арендовать отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс поиска неисправности электрического теплого пола довольно прост. Всегда начинайте с получения показаний сопротивления в цепи пола. Если показания открыты или бесконечны от одного жильного провода до другого жильного провода, у вас есть обрыв. Если у вас есть показания Ом между любым жильным проводом и заземляющей оболочкой, у вас есть короткое замыкание. В одной и той же электрической цепи возможен как обрыв, так и короткое замыкание. Если омы подтвердят обрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтвердят короткое замыкание (независимо от того, есть обрыв или нет), можно использовать вариак.

Шорт-стоп может пригодиться, помогая сузить область, где произошел обрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения провода и сообщает о длине провода в футах. Например, если вы тестируете проект, в котором использовались рулоны TempZone Flex, и шорт-стоп дает показания 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата. Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли лучше видеть обогреваемый кабель через плитку с помощью TIC. Я обычно приношу несколько черных мешков для мусора, чтобы закрыть все окна в комнате, если нет жалюзи или штор. Это поможет ограничить воздействие солнечных лучей на пол. На самом деле все источники света должны быть выключены, особенно верхние лампы накаливания, так как они имеют тенденцию оставлять свой собственный тепловой след.

Процесс Hipot

Важно: Этот процесс должен выполнять только лицензированный квалифицированный электрик.

Этот процесс включает в себя подачу от 400 до 600 вольт по жиле провода с намерением «пропустить» ток через заземляющий экран напольного кабеля, по сути, дублируя поведение свечи зажигания. Следует соблюдать осторожность при выполнении этого процесса из-за возможности поражения электрическим током.

Как только мы сможем пропустить ток через эти два компонента провода, мы повторяем процесс, посылая напряжение через каждые 2 секунды 2-секундными импульсами. Это утомительная работа. Я обычно использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включаю, 2 секунды выключаю, постукивая по проводу щупом в одной руке и удерживая поршень сброса другой. Я делаю это в течение 10 минут. Через 10 минут зарядки провода хватайте ТИК и сканируйте пол в поисках горячей точки, созданной Хипотом.

Тепловая сигнатура обычно представляет собой оранжевую точку размером с монетку, всего на несколько градусов теплее, чем остальная часть пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда эта зарядка провода приводит к сплавлению основного провода с заземляющим экраном, создавая короткое замыкание. Если у нас есть показания омметра в этой точке между фазой и землей, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще на десять минут. Помните: каждые 2 секунды, 2 секунды, 10 минут. Повторяйте при необходимости и снимайте показания в омах после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не. Эксплуатация Hipot таким образом может серьезно повредить оборудование. Это может быть дорогостоящим и задержать ваши усилия.

Процесс Variac

По сравнению с процессом Hipot процесс Variac — это прогулка в парке. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением. В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к основному проводу и заземляющему экрану, которые регистрируют значение сопротивления в Омах или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где жила соприкасается с заземляющим экраном. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет безопасно направлено от цепи к земле дома. Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подсоединив Variac и удлинитель к сердечнику и заземляющему экрану, найдите мультиметр и установите его на показания силы тока. Поместите зажим вокруг оголенного участка провода на удлинительном шнуре. Установив циферблат на ноль, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10 % от номинального напряжения цепи (12 вольт для нагревательных элементов на 120 вольт и 24 вольта для любой цепи на 240 вольт). Мультиметр должен начать регистрировать потребляемый ток. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к короткому замыканию. Дайте системе «готовиться» при токе 1,5–2 ампера в течение примерно 10 минут.
