Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период. Вы можете подключить греющий кабель самостоятельно.

Как работает греющий кабель

Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.

Другие исполнители на Юду

• Семен

  Рейтинг: 5

• Валерий

  Рейтинг: 4,9

• Антон

  Рейтинг: 5

• Александр

  Рейтинг: 5

• Михаил

  Рейтинг: 5

Найти мастера

Нагревательные кабели делятся на несколько видов:

• Резистивный: линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров
• Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
• Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента

Зоны монтажа нагревательного кабеля

Прокладывать нагревательный кабель следует на участках обледенения:

• По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
• По водосточным трубам: прокладка двух линий кабеля мощностью по 20 Вт на метр
• В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз
• На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

• Труба не должна иметь повреждений
• Установка на окрашенную трубу допустима только после полного высыхания краски
• Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

Существует несколько способов монтажа кабельной обогревающей сети:

• Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут
• Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу. Этот способ применяется тогда, когда линейный способ невозможен
• Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

• Главная
• org/ListItem»> Мастера по ремонту
• Статьи
• Электрика
  • Ремонт квартир
  • Обои
  • Штукатурка
  • Сантехнические работы
  • Дизайн интерьеров

Греющий саморегулирующийся кабель для обогрева труб: инструкция и отзывы

Греющий кабель саморегулирующийся для обогрева труб — электротехническое устройство в виде кабеля, предназначенное для защиты трубных коммуникаций, систем водостоков, нефти и газопроводов от замерзания, для обеспечения таяния снега, поддержания температуры определенного уровня на внешней поверхности технологических установок, оборудования и емкостей, обогрева полов, дорожных магистралей, при необходимости, отдельных участков грунта.

Саморегулирующийся нагревательный кабель для обогрева труб

На сегодняшний день, известно три вида нагревательных кабелей:

• резистивный кабель.
• зональный.
• саморегулирующийся греющий кабель.

Из трех, названных вариантов, саморегулирующийся кабель, является самым дорогим и сложным по своему техническому устройству. Что не мешает кабелям данного вида, быть самыми используемыми при практическом применении.

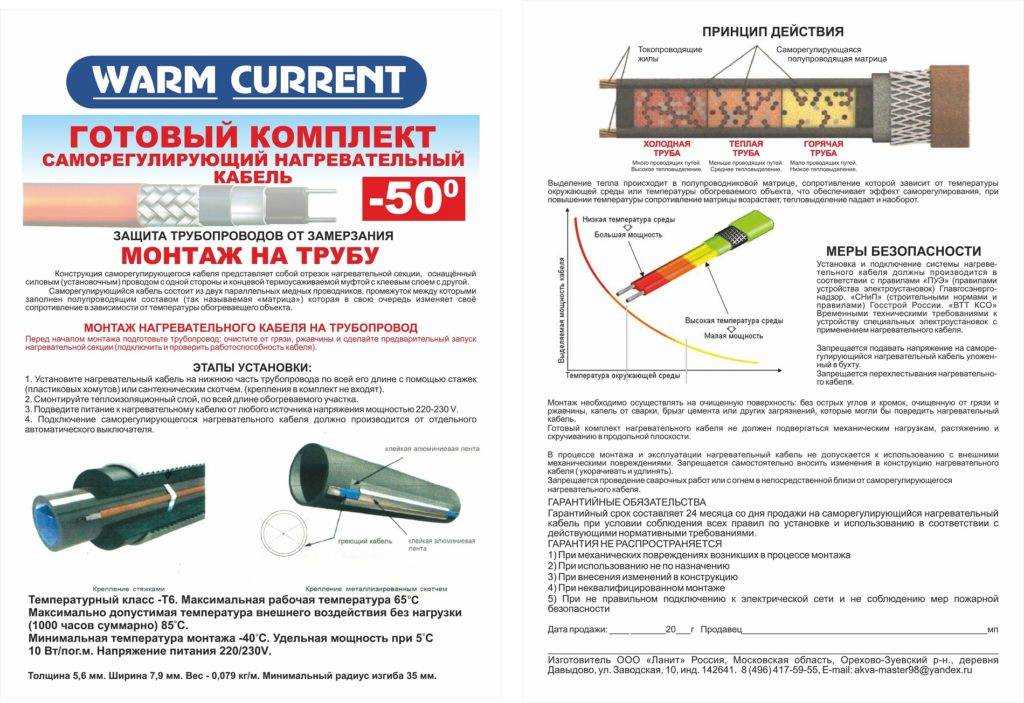

Выглядит и работает саморегулирующийся кабель для обогрева труб freezstop (других производителей), Следующим образом:

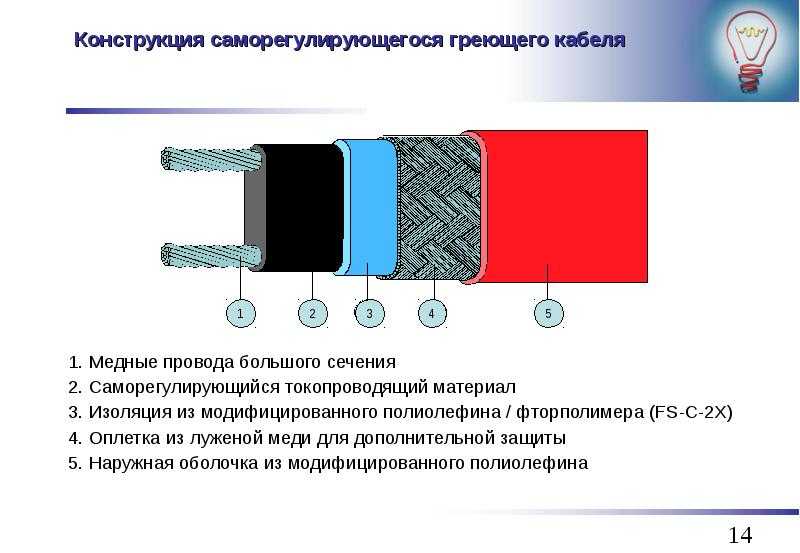

1. В основе устройства заложены два медных тока проводных провода большого сечения.
