Греющий кабель – виды, область применения, причины неисправности

Если говорить о видах, то их всего два:

• резистивные – простые в монтаже и недорогие;
• саморегулирующиеся – с полупроводниковой полимерной греющей жилой; они способные менять свое сопротивление в зависимости от температуры окружающей среды.

Вторые являются более современными, имеют более высокий КПД и поэтому позволяют экономить электроэнергию.

Кабели применяют:

• в системах канализации и водопровода для защиты труб от промерзания;
• для создания систем антиобледенения;
• для обогрева различных резервуаров и емкостей;
• в системах теплого пола.

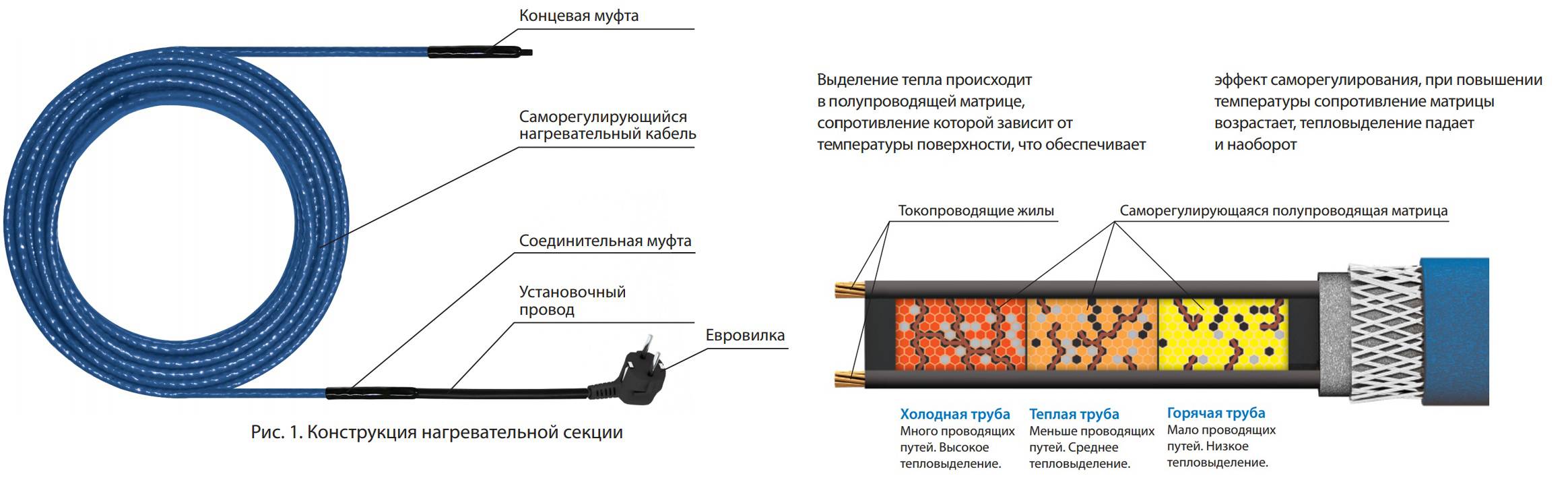

Принцип действия греющего кабеля прост – он преобразует электрическую энергию в тепловую. Кабель представляет собой замкнутую цепь, двигаясь по которой электроток нагревает его по всей длине.

Оболочка кабеля является особо прочной и герметичной, поэтому он легко выдерживает воздействие влаги и может использоваться как внутри помещений, так и снаружи.

Но, как бы прочна ни была оболочка, она может быть повреждена:

• механическим путем;
• при неправильной укладке, когда радиус изгиба кабеля слишком мал;
• при повреждении муфт, соединяющих контакты греющей жилы.

Если кабель перестал греть, нужно проверять всю систему, в которой он задействован. Чтобы, проверить целостность греющего провода, можно использовать мультитестер.

Как проверить греющий кабель на целостность мультиметром?

Чаще всего рядовой потребитель сталкивается с греющим кабелем, используемым для монтажа теплых полов. Когда система перестает подавать тепло в помещение, приходится разбираться с причинами. Основных точек отказа теплого пола три:

• терморегулятор;
• датчик температуры;
• греющий кабель.

Если первые две проверены и оказались исправными, придется проводить проверку кабеля.

Узнать о его работоспособности можно двумя путями:

• провести визуальную оценку, опираясь на внешние признаки повреждения – расплав изоляции, почернение участка кабеля;
• использовать измерительный прибор, самым доступным из которых является мультиметр.

Проверка проводится в следующем порядке:

1. Прибор устанавливают в режим измерения переменного напряжения и проверяют наличие питающего напряжения на клеммах терморегулятора.
2. Далее нужно проверить сопротивление самого греющего кабеля.  Для этого тестер переводят в режим измерения сопротивления.
3. Всю систему обесточивают, выводы нагревательных элементов отключают от клемм терморегулятора и производят замер.
4. Щупы прибора прикладывают к выводам кабеля.

Показатели на дисплее зависят от мощности кабеля, которые указаны в паспорте на него. Возможные результаты:

• Допускается отклонение сопротивления на 5 – 10% в обе стороны. Поэтому если действительное сопротивление греющего кабеля находится в этих пределах, его считают исправным.
• Превышение сопротивления указывает на повреждение изоляции.
• Показатель сопротивления, стремящийся к бесконечности, сигнализируют о возможном обрыве кабеля.
• Сопротивление равное нулю говорит о коротком замыкании.

Если проверка показала неработоспособность кабеля, придется заниматься поиском мест повреждений и ремонтом.

Видео:

Вопрос — ответ

Вопрос: Как можно найти место повреждения кабеля системы теплого пола, не разбирая само покрытие?

Имя: Александр

Ответ: После проверки мультиметром, показавшей на неисправность греющего кабеля теплого пола, нужно как можно точнее найти место повреждения. В этом поможет такой прибор как тепловизор, фиксирующий инфракрасное излучение. В том месте, где кабель не работает, равномерность излучения изменена. Специалист, выполняющий проверку, быстро определит область возможной поломки.



Вопрос: Проверка мультиметром показывает, что кабель в норме, но он почему-то не работает?

Имя: Ярослав

Ответ: Возможно, неисправность локализована в распределительном щитке. Нужно проверить УЗО или автомат.



Вопрос: Пол плохо греется, а мультиметр показывает пониженное напряжение в сети. Что делать?

Имя: Матвей

Ответ: В данном случае поможет стабилизатор напряжения. Но причину стабильно пониженного напряжения в сети нужно все-таки выяснить в энергоснабжающей организации, поскольку это явление не нормальное.



Вопрос: Какой греющий кабель лучше? И как это проверить мультитестером?

Имя: Егор

Ответ: Проверять тестером здесь ничего не нужно. Саморегулирующийся кабель считается более современным. Он лучше защищен от перегрева, особенно в таких местах, где стоит стационарная мебель. Обычно под ней теплый пол не монтируют, но при необходимости перемещения крупногабаритной мебели на другой участок пола, перегрев все же возможен. Кроме того, такой кабель позволяет значительно снизить расход электроэнергии.



Как проверить греющий кабель.

Какой кабель лучше?

Чтобы оценить качество саморегулирующегося греющего кабеля необходимо изучить паспорт с заявленными характеристиками, сертификат электро- и пожаробезопасности, а также его основные внешние и рабочие свойства.

Большинство производителей заявляет общие характеристики мощности, максимальной рабочей температуры, а также срок службы. Данные параметры не являются стандартизированной величиной, то есть не проходят проверку при сертификации. Сертификат подтверждает безопасность работы нагревательного кабеля при соблюдении соответствующих условий эксплуатации.

Таким образом, рабочие характеристики кабеля, заявленные в каталогах производителя, можно проверить лишь опытным путем. Некоторые исследования довольно просты, и дают общее представление о качестве кабеля. Более сложные испытания проводятся в специализированных лаборатория, с соблюдением условий и технологии измерения исследуемых параметров.

В приведенном примере исследуются характеристики саморегулирующегося нагревательного кабеля трех разных производителей. Кабель без оплетки, линейной мощностью 16 Вт/м, применяемый для обогрева бытовых трубопроводов под теплоизоляцией.

Состав и строение саморегулирующегося кабеля

Рабочие характеристики греющего кабеля напрямую зависят от:

• Строения нагревательного кабеля (количество оболочек, их толщина, диаметр токоведущих жил).
• Качества материалов, применяемых в оболочках, саморегулирующейся матрице и токоведущих жилах.
• Технологии изготовления (плотность прилегания оболочек, наличие воздушных пузырьков в составе полимера).

Для соблюдения технологии исследования взято 3 отрезка греющего кабеля длиной 1м. Для сравнения внешняя и внутренняя оболочки отделены от саморегулирующейся матрицы. Исследуются механические свойства – внешний вид, жесткость, плотность прилегания, а также измеряется толщина каждого элемента.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Толщина наружной оболочки, мм	Измерение осуществлялось микрометром	0. 75	0.95	0.85
Толщина внутренней оболочки, мм	Измерение осуществлялось микрометром	0.51	—	0.5
Диаметр скрученной токоведущей жилы, мм	Измерение осуществлялось микрометром	1.3	1.15	1.35
Количество и диаметр токоведущих жил, мм	Измерение осуществлялось микрометром	19 жил по 0.24мм	19 жил по 0.23мм	7 жил по 0.49мм

Гибкость оболочек обуславливает соблюдение минимального радиуса изгиба кабеля. Отсутствие воздушных пузырей на сгибе, умеренная упругость кабеля говорит о соблюдении технологии изготовления и равномерности толщины оболочки. Эти характеристики влияют на удобство монтажа кабеля и стойкость оболочек к внешним воздействиям. В данном исследовании Образцы №1 и №3 полностью соответствуют требованиям к механическим свойствам греющего кабеля. Образец №2 имеет более жесткую внешнюю оболочку, что делает кабель менее гибким – это усложняет монтаж на мелких деталях трубопровода.

В процессе исследования Образца №2 не удалось отделить внутреннюю оболочку от матрицы (Рисунок 1). Это значительно затрудняет зачистку токоведущих жил в процессе монтажа, увеличивая срок работ. Кроме того, при зачистке велика вероятность их повреждения.

Также на внутренней стороне внешней оболочке Образца №2 обнаружены следы спекания. Вероятнее всего была нарушена технология производства кабеля, а именно – превышена температура (Рисунок 2).

Рисунок 1

Рисунок 2

Рисунок 3

Диаметр токоведущей жилы греющего кабеля определяет максимальную длину секции греющего кабеля.

Большая максимальная длина греющей части кабельной секции позволяет:

• Уменьшить количество соединений в системе обогрева, что во-первых, экономит время монтажа, а во-вторых, повышает надежность системы.
• Экономит количество соединительных элементов.
• Уменьшает длины силовых кабелей.

В данном исследовании максимальная длина секции Образца №3 соответствует каталожному значению, указанному производителем и значительно превышает данный параметр Образцов №1 и №2.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Сечение токоведущей жилы, мм2	Вычислено по формуле S=N*3.14*d*d/4, где N — количество жил, d — диаметр жилы	0.86	0.79	1.31
Максимальная длина нагревательной секции в зависимости от сечения токоведущей жилы	Определяется допустимый длительный ток с учетом поправочного коэффициента на нагрев жилы от матрицы (К=0.61) в зависимости от сечения токоведущей жилы по ПУЭ.*	101	93	135

Для сечения 1.32мм2 принято 16А*0.61=9.76А, сечения 0.86мм2 принято 12А*0.61=7.32А, для сечения 0.79мм2 принято 11А*0.61=6.71А. Далее вычисляется по формуле L=U*Iдоп/Pуд, где L-длина секции, U=220В — напряжение сети, Iдоп — допустимый длительный ток, Pуд=16Вт/м — удельная мощность кабеля.

Таким образом, система обогрева выполненная на базе Образца №3 будет экономически более выгодной при всех прочих равных условиях.

Мощность греющего кабеля и стартовые токи напрямую зависят от сопротивления токоведущей жилы. При тестировании сопротивление и пусковой ток измеряется при комнатной температуре и при температуре кабеля -15°С. Чем ниже коэффициент стартового тока, тем меньше возрастает мощность греющего кабеля (от номинальной) при включении системы.

Меньший коэффициент стартового тока:

• Экономия энергии при запуске системы
• Дольше срок службы греющего кабеля (меньшее воздействие на полупроводниковую матрицу)
• Меньший номинал пускозащитной аппаратуры (ниже её стоимость)
• Меньшее сечение силовых кабелей
• Выше надежность системы

Так как пусковой ток связан с площадью сечения токоведущей жилы, самый низкий СТ показал Образец №3.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Сопротивление в «холодном» состоянии при температуре окружающей среды, Ом	Измерение осуществлялось мультиметром при температуре Токр=24С	1570	1350	2360
Пусковой ток при температуре окружающей среды, А	Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С	0. 226	0.283	0.136
Пусковая мощность при температуре окружающей среды, Вт	Вычислено по формуле Pст=U*Iст, где Pст — пусковая мощность, U=220В — напряжение сети, Iст — пусковой ток	49.72	62.26	29.9
Сопротивление в «холодном» состоянии при температуре Т=-15С, Ом	Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось мультиметром сразу после изъятия из морозильной камеры	917	840	1000
Пусковой ток при температуре Т=-15С, А	Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось многофункциональным измерителем мощности сразу после замера сопротивления	0.318	0.366	0.227
Пусковая мощность при температуре Т=-15С, Вт	Вычислено по формуле Pст=U*Iст, где Pст — пусковая мощность, U=220В — напряжение сети, Iст — пусковой ток	69. 9	80.5	49.9
Номинальный ток в установившемся режиме, А	Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С спустя 15 минут после включения кабеля	0.073	0.088	0.039

Соответственно при понижении температуры пусковая мощность возрастает. Подробную таблицу зависимостей мощности греющего кабеля от температуры окружающей среды, вы можете найти в следующем разделе.

Рисунок 1

Рисунок 2

Рисунок 3

Температура нагрева саморегулирующегося кабеля, применяемого для обогрева трубопроводов под теплоизоляцией и соответствующего низкотемпературному классу Т6 по нормам не должна превышать 65°С. Это необходимо для безопасной эксплуатации кабеля под теплоизоляцией, имеющей низкую температуру плавления, а также при обогреве пластиковых трубопроводов.

При тестировании (комнатная температура) Образец №1 показал нагрев до 61°С. Следовательно, при более низкой температуре окружающей среды под теплоизоляцией этот показатель будет гораздо выше. Образец №2 при тестировании нагрелся до 55°С. Это не критическая температура, но она находится на границе класса. Образец №3 показал температуру нагрева 43°С, что соответствует каталожному значению, а также температурному классу Т6.

Параметр нагревательного кабеля	Описание	Образец №1	Образец №2	Образец №3
Максимальная температура нагрева кабеля в установившемся режиме, С	Измерение осуществлялось пирометром в нескольких точках. В протоколе указано максимальное значение из всех измеренных	55	61	43

Несоблюдение температурного режима ведет не только к перерасходу электроэнергии, но и к возможным повреждениям трубопровода и теплоизоляции, а также выхода системы из строя.

Таким образом, можно заключить, что при внешней схожести образцов кабеля и заявленных производителем характеристиках, качество и производственные особенности саморегулирующихся лент различны. Проведенное тестирование полностью прошел только один Образец №3. Для того, чтобы убедиться в качестве приобретаемого кабеля, необходимо не только оценивать сопроводительную документацию, но и запрашивать результаты тестирований, проводимых производителями, зафиксированные в протоколах испытаний.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Греющий кабель с гарантией производителя

Саморегулирующийся кабель SAMREG 16-2

Розничная цена: 95 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

Розничная цена: 280 р. / м

Саморегулирующийся кабель SRG30-2CR-UV

Розничная цена: 340 р. / м
