Как работает греющий кабель?

Как работает греющий кабель?

Бесплатный подбор оборудования и оптимизация проектов: [email protected]

Саморегулирующийся кабель имеет в основе полимерную матрицу, способную менять сопротивление в зависимости от окружающей температуры. Выше температура – меньше линейная мощность кабеля. Таким образом саморегулирующийся кабель контролирует тепловыделение на любом участке длины. Бытовой саморегулирующийся кабель – низкотемпературный, максимальная рабочая температура (при +10°С) это 65°С, то есть при +10°С включенный в сеть греющий кабель способен нагреться до 65°С. Максимальная температура воздействия (та температура внешней среды, при которой кабель сохраняет свои свойства) – 85°С, это имеет значение при обогреве кровли, где в летнее время кровля может разогреваться от солнечных лучей.

Кабель, включенный в сеть стремится к разогреву до 65°С, при положительной температуре он снижает мощность и сокращает энергопотребление. Но подключенный кабель работает, хоть и минимально постоянно.

Просто при положительных температурах мощность тепловыделение незначительно. Поэтому любую систему обогрева экономичней подключать через простейшее устройство типа СМП10, которое будет полностью отключать обогрев при +5°С например. Но удобство греющего кабеля заключается в том, что он исключает локальный перегрев, сам регулирует свою температуру в рамках заданного диапазона (что гораздо экономичней, чем при использовании, например, резистивного кабеля).

Таким образом – вручную его нужно отключать только в теплый период, в остальное время он может работать без вмешательства человека.

Совет инженера: Максим Селезнев

Ведущий инженер-проектировщик ООО «СКО Альфа-проджект»

WhatsApp

Задать вопрос специалисту

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Оставьте заявку на расчет
и получите скидку 5%

Спасибо, наш менеджер свяжется с вами в ближайшее время

Имя

Телефон

Почта

Город

Краткое описание проекта

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Ответим в течение 3 минут

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Суть вопроса

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Вышлем прайс через 5 минут

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Суть вопроса

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Оформление заказа оптом

Спасибо за заказ, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Комментарий к заказу

Поле «Телефон» обязательно для заполнения

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Стать партнером

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Сообщение

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Подобрать аналог товара

Спасибо, наш менеджер свяжется с вами в ближайшее время

Ваше имя

Телефон

Подобрать по товару

Поле «Телефон» обязательно для заполнения

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Выберите город

особенности устройства и принцип работы

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

Идея саморегулирующегося кабеля принадлежит американской компании Raychem Corporation. Именно этот продукт прославил производителя на весь мир. С помощью саморегулирующегося кабеля удается не просто защитить от промерзания водопровод, используемое оборудование и другие элементы. Он позволяет поддерживать определенную температуру объекта при температурных колебаниях окружающей среды.

Сегодня саморегулируемый греющий кабель производится под разными брендами. Среди них есть и российские марки, заслуживающие уважения и доверия.

Устройство саморегулируемого кабеля

В большинстве случаев саморегулирующийся кабель – это две медные токопроводящие жилы, пространство между которыми заполнено полупроводниковой тепловыделяющей матрицей. Матрица покрыта внешней изоляцией, армирующей оплеткой и наружной оболочкой.

Различаются саморегулирующиеся кабели в основном по мощности. Она может составлять от 10 до 80 Вт. Кроме того, отличие заключается в наличии либо отсутствии экранирующий оплетки.

Внешняя оболочка тоже может быть разной. В основном это термопластичный эластомер либо фторполимер для применения кабеля в агрессивной среде. Во втором случае оболочка кабеля устойчива к ультрафиолету, влажности и прочим влияниям.

К преимуществам саморегулирующегося кабеля относятся:

  • отсутствие вероятности локального перегрева;
  • возможность разрезать кабель на фрагменты нужной длины;
  • существенная экономия энергии, а значит финансовых затрат;
  • минимальное обслуживание;
  • возможность уложить кабель на любой поверхности, независимо от ее геометрии и материала;
  • долгий срок службы благодаря износостойкой оболочке.

Говоря о недостатках такого кабеля, стоит отметить следующие основные моменты:

  • большой пусковой ток;
  • долгий прогрев;
  • средняя длина трассы кабеля составляет примерно 100 м.

Принцип работы саморегулируемого кабеля

Саморегулирующийся греющий кабель автоматически подстраивает выходную мощность для компенсации изменения температуры. Наружная оболочка, оплетка и электроизоляция обеспечивают механическую, химическую и электрическую защиту. При прохождении электрического тока через сердцевину из проводящего полимера между двумя проводниками вырабатывается тепло. Когда температура окружающей среды понижается, количество путей прохождения электрического тока через сердцевину увеличивается и продуцируется больше тепла.

Когда, наоборот, температура повышается, количество проводящих в сердцевине путей снижается, что приводит к вырабатыванию меньшего количества тепла. Выходная мощность при этом снижается практически до нуля. Саморегулируемый греющий кабель регулирует выходную мощность в каждой точке по всей длине, что делает его безопасным и надежным решением для многих задач.

Преимущества использования саморегулируемого кабеля

Говоря о преимуществах саморегулируемого кабеля, первым делом нужно отметить аспект экономии. Экономии электроэнергии, а соответственно и денег. То есть вы платите только за тот объем тепла, который нужен для поддержания работы отапливаемого объекта.

Структура кабеля такова, что есть возможность разрезать его на отрезки нужной длины, не нарушив функционал. Благодаря этому появляется возможность использовать греющий кабель только на сложных участках, где больше вероятность промерзания в зимний период времени. Это опять же означает экономию.

При монтаже системы обогрева с резистивным кабелем используется терморегулятор, который будет регулировать количество тепла, выдаваемого кабелем. Но если выбрать саморегулирующийся кабель, такой элемент уже не понадобится, поскольку его функции берет на себя полупроводниковая матрица. Соответственно, упрощается сам процесс монтажа.

Виды саморегулируемого кабеля

Саморегулируемый провод, в зависимости от сферы использования, подразделяется на:

  • Промышленный. Этот саморегулируемый кабель применяют для защиты от промерзания, для обогрева либо поддержания нужной температуры в промышленных трубопроводах, разных емкостях и резервуарах и др. Его используют на предприятиях разных направлений деятельности – металлургия, добыча и переработка сырья и проч. Поскольку на этих объектах всегда высока вероятность взрывов и пожаров, кабель имеет взрывозащищенное исполнение.
  • Общестроительный. Такой кабель не взрывозащитный, поэтому, даже несмотря на свою универсальность, не может использоваться в местах с повышенной огне- и взрывоопасностью. Зато прекрасно подходит для обогрева бытовых трубопроводов, крыш, лестниц, площадок и т.п.

По характеристикам нагрева саморегулирующиеся кабели бывают следующих разновидностей:

  • Низкотемпературные. Их мощность не превышает 15 Вт/м. После подключения системы обогрева к питанию кабели могут нагреваться до температуры 60 °С. Чаще всего их используют для обогрева водопроводных труб частных домов и дач.
  • Среднетемпературные. Мощность данных кабелей достигает значений от 10 до 33 Вт/м. Максимальная температура в системе обогрева поднимается до 120 °С. Такие кабели применяются при монтаже теплого пола, для обогрева кровли, различных емкостей.
  • Высокотемпературные. Их мощность может достигать 95 Вт/м, а рабочая температура при максимальной нагрузке составляет 190 °С. Такие кабели, как правило, используют на промышленных предприятиях, а также при обогреве труб большого диаметра или больших по площади помещений.

Впервые столкнувшись с вопросом выбора саморегулирующегося кабеля, лучше обратиться за помощью к опытным специалистам. Монтаж также есть смысл поручить профессионалам, поскольку он имеет множество нюансов, которые нужно соблюсти.


Как работает нагревательный кабель? – HEATIT

Греющий кабель, также известный как нагревательный кабель или нагревательная лента, используется в различных областях, таких как кровля и водосточные желоба, защита от замерзания, снеготаяние, поддержание температурных процессов и т. д. Нагревательный кабель используется для того, чтобы трубы были покрыты теплоизоляцией. Нагревательный кабель предназначен для защиты труб от промерзания за счет поддержания постоянной температуры потока.
Существует два типа кабелей, хотя они служат одной и той же цели: нагревательный кабель постоянной мощности и саморегулирующийся нагревательный кабель.
Греющий кабель постоянной мощности
Греющий кабель постоянной мощности имеет одинаковую выходную мощность по всей длине независимо от температуры трубы. Для этого типа отопления требуется термостат или контроллер, поскольку он не может сам регулировать тепловую мощность.
Нагревательные кабели имеют параллельные жилы, намотанные и соединенные с промежутками, что позволяет иметь постоянную мощность по всей длине. При подаче напряжения на нагревательный кабель поступает такая же мощность. Эта конструкция сделана так, что при выходе из строя участка кабеля нагрев продолжается без изменений.
Домовладельцы предпочитают этот тип, так как условия окружающей среды не влияют на их тепловую мощность. Нагревательный кабель постоянной мощности лучше всего использовать для таяния снега, так как он может непрерывно его таять. Теплый пол также используется с этим типом нагревательного кабеля, так как вы можете контролировать температуру. Для крупномасштабных или коммерческих проектов этот тип нагревательного кабеля может применяться для защиты от замерзания из-за скорости потока тяжелого материала. Греющий кабель постоянной мощности
широко используется для предотвращения образования конденсата.
Преимущество
1. Простота установки, так как не требуется технический персонал.
2. Регулируется до требуемой тепловой мощности
3. Обеспечивает постоянную тепловую мощность
4. В качестве изоляционного материала используется силиконовый каучук
Недостаток
1. Требуются трубные термостаты
2. Нельзя укладывать внахлест
Саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель, также известный как саморегулирующийся нагревательный кабель, состоит из двух параллельных шинных проводов, вставленных в нагревательный проводящий сердечник. Они полезны для защиты трубы от повреждения морозом при одновременном снижении эксплуатационных расходов.
Греющий кабель увеличивает свою мощность при более низких температурах. При более высоких температурах нагревательный кабель снижает выходную мощность, экономя энергию. Генерируется электрический ток, проходящий через жилу между кабелями; по мере того как температура падает, проходящий электрический ток увеличивается и выделяется больше тепла. Кроме того, при повышении температуры поток уменьшается, и выделяется меньше тепла.
Хотя он саморегулирующийся, он не отключается полностью; рекомендуется контроллер.
Этот тип кабеля подходит для морозильных и низкотемпературных применений, не требующих жесткого контроля.
Преимущество
1. Саморегулирующийся с адаптируемой мощностью
2. Высокая химическая стойкость
3. Низкая стоимость
4. Обеспечивает высокую выходную мощность
5. Устойчив к перекрытию
объект
Недостатки
1. Трудно контролировать температуру
2. Низкая расчетная температура
3. Не подходит для управления технологическим процессом
Как нагревательный кабель постоянной мощности, так и саморегулирующийся нагревательный кабель служат одной и той же цели. Основное отличие заключается в типе приложения, которое подходит каждому типу. нагревательный кабель постоянной мощности лучше всего подходит для таяния снега из-за способности непрерывного таяния снега. В то же время трассировка труб и замораживание желобов лучше всего подходят для саморегулирующегося нагревательного кабеля, поскольку он нагревает температуру при низкой температуре.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

МАГАЗИН ПОПУЛЯРНЫХ ПРОДУКТОВ

Когда температура падает до опасно низких значений, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов. Когда вода замерзает (20 градусов по Фаренгейту), это заставляет воду расширяться; расширение внутри труб приведет к разрыву замороженных труб ! Предотвратите замерзание труб зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту от замерзания труб , когда вам это нужно больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания и предотвращения обледенения или оттаивания металлических или пластиковых труб и арматуры и при опасно низких температурах; до минус 40 градусов по Фаренгейту или минус 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремально низких температурах.

Почему саморегулирующийся нагревательный кабель?

  • Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
  • Регулятор температуры не требуется
  • Готовый к подключению шнур питания в сборе
  • Заземленная конструкция для дополнительной безопасности
  • Подходит для экстремально холодных условий до -40°F (-40°C)
  • Сейф для внутреннего и наружного использования
  • Нагревательный кабель с безопасным перекрытием для легкой установки

Электрообогрев, ленточный или поверхностный обогрев или обогрев с помощью электрообогрева поддерживают и повышают температуру труб для предотвращения замерзания. В противном случае известное как обогрев с помощью нагревательного кабеля, в котором используется электрический нагревательный элемент и оборачивается длина труб для прямой подачи тепла.

Решения BriskHeat предварительно собраны, просты в установке и готовы к работе по принципу plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и температуры окружающей среды. Если вы ищете нагревательную ленту для труб, наш саморегулирующийся нагревательный кабель является идеальным решением для предотвращения замерзания труб!



Шаг 1: Выберите греющий кабель

Используя следующую таблицу, определите греющий кабель для труб, подходящий для обогрева металлических или пластиковых (ПВХ) труб. Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в вашей системе трубопроводов. Таблицы предполагают самую низкую наружную термостойкую водонепроницаемую, огнестойкую теплоизоляцию. (готовая пена). Для защиты до -20°F (-29°C), используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри и вне помещений, их можно безопасно накладывать друг на друга и изолировать. С нагревательными кабелями BriskHeat нет необходимости в регуляторе температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

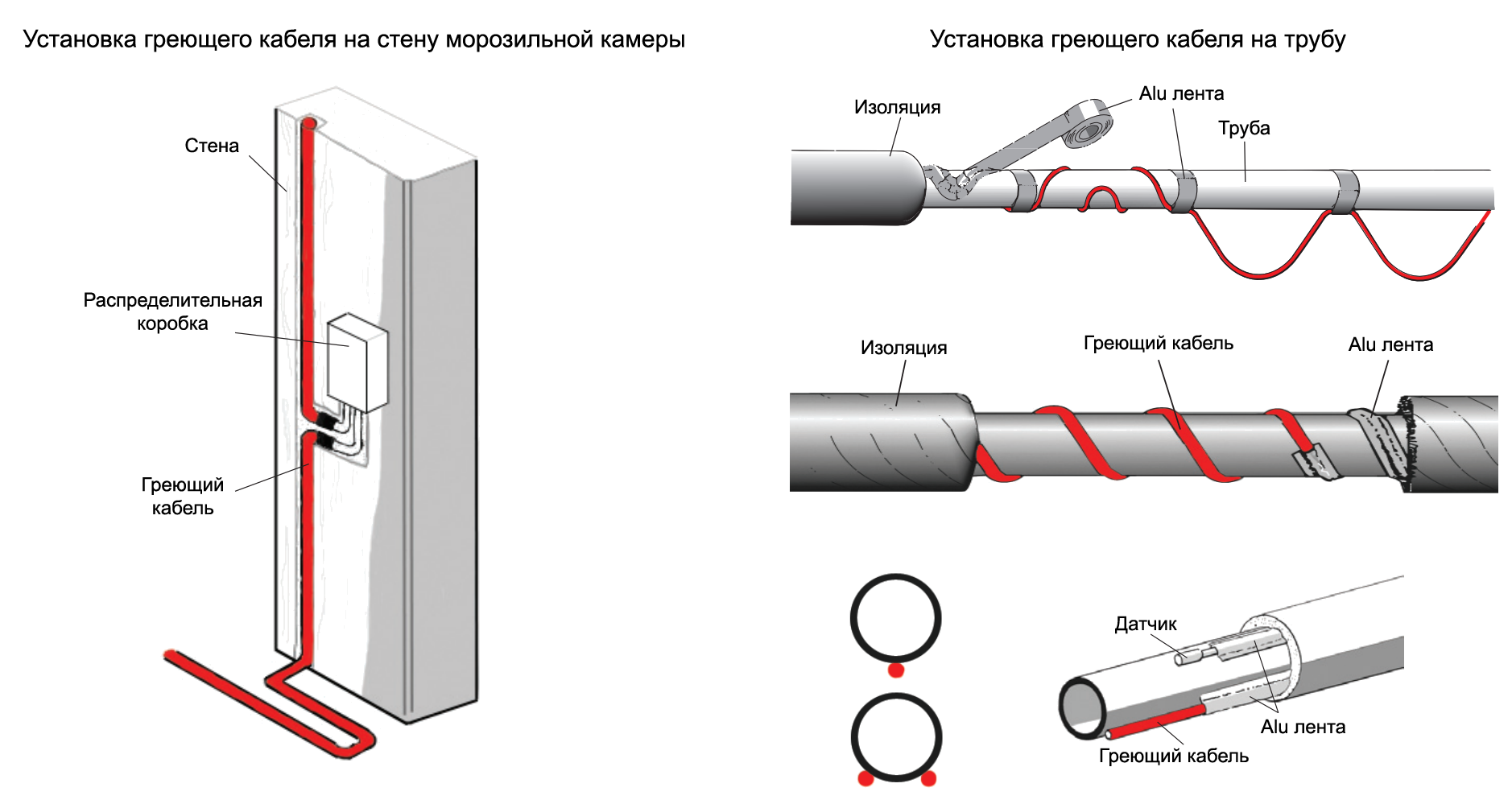

Шаг 2. Выберите метод установки обогрева трубы для обмотки трубы

Существует два простых варианта установки нагревательного кабеля:

Первый вариант: прямой монтаж нагревательного кабеля в трубе

Самый простой тип монтажа и идеально подходит для труб меньшего диаметра (менее 3 дюймов)

  • Просто проложите нагревательный кабель по дну трубы по прямой линии , на нижней половине трубы в положении «четыре» или «восемь часов».
  • Прикрепите нагревательный кабель к трубе, обмотав трубу куском стекловолокна или алюминиевой клейкой ленты; с интервалом в 1 фут
  • Кабель нагревателя трубы должен касаться трубы
  • Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При креплении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе, используя только стекловолоконную или алюминиевую клейкую ленту или пластиковые кабельные стяжки



Второй вариант: установка нагревательного кабеля со спиральной обмоткой трубы

Обеспечивает равномерный нагрев больших труб и идеально подходит для труб большого диаметра (от 3 дюймов и более).

  1. Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
  2. Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину нагревательного кабеля на длину вашей трубы и умножьте на 10.
  3. Прикрепите его к трубе, обмотав трубу куском клейкой ленты из стекловолокна с интервалом в 1 фут.
  4. Выровняйте расстояние между спиралями, сдвинув витки вдоль трубы.
  5. Кабель должен касаться трубы
  6. Между кабелем и трубой не должно быть больших воздушных зазоров.
  7. Если на конце трубы остался лишний кабель, сложите его вдвое вдоль трубы.

ПРИМЕЧАНИЕ : При присоединении нагревательного кабеля к трубе не используйте виниловую изоляционную ленту, клейкую ленту, металлические ленты или проволоку. Прикрепите кабель к трубе, используя только стекловолоконную или алюминиевую липкую ленту или пластиковые кабельные стяжки



Шаг 3.

Установка изоляции трубы

Надежная система нагревательного кабеля SpeedTrace зависит от правильно установленной и сухой, защищенной от атмосферных воздействий теплоизоляции, такой как INSUL-LOCK DS Гибкая изоляция трубы с закрытыми порами

  • Убедитесь, что не менее ½ ” из предварительно сформованной пены или эквивалентной теплоизоляции, и что все трубопроводы, включая клапаны, соединения и отверстия в стенах, полностью изолированы, как показано на рисунке
    • .
  • Для защиты до -20°F (-29°C), используйте изоляцию толщиной 1 дюйм (25 мм).
  • Установите изоляцию на трубопроводе как можно скорее, чтобы свести к минимуму вероятность механического повреждения после установки.
  • Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно изолировать безопасно!



Шаг 4. Завершение установки

Во избежание повреждения нагревательного кабеля или шнура закрепите шнур питания (холодный провод) пластиковой кабельной стяжкой, лентой из стеклоткани или изолентой, как показано

Электрические этикетки, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю. Прикрепите прилагаемые этикетки «Electrical Tracing» на внешней поверхности изоляции трубы с интервалом одна этикетка на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.



Шаг 5. Запустите нагревательную ленту

  • Подключите нагревательный кабель к розетке с защитой от замыкания на землю.
  • Проверьте автоматический выключатель, чтобы убедиться в наличии питания на кабеле.
  • Стоячая вода в трубе должна стать теплой в течение часа.



ОБЩИЕ УКАЗАНИЯ

  • Устанавливайте только в доступных местах; не устанавливайте за стенами или там, где кабель может быть скрыт.
  • Не прокладывайте нагревательный кабель сквозь стены, потолки или полы.
  • Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными нормами и стандартами и защищены от дождя и другой воды.
  • Не использовать на гибких виниловых трубках (таких как садовый шланг)
  • Устанавливайте с огнеупорной водонепроницаемой теплоизоляцией толщиной не менее ½ дюйма.
  • Никогда не используйте на трубах, температура которых может превышать 150°F (65°C).
  • Удлинитель нельзя использовать для стационарных установок. Для временных установок обратитесь к местным электротехническим и противопожарным нормам.



РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА РАСТВОР(Ы)
Греющий кабель не нагревается целиком Убедитесь, что нагреватель подключен к правильному напряжению. Проверьте, есть ли показания сопротивления (не обрыв цепи) в нагревателе с помощью омметра.
Часть нагревательного кабеля не нагревается Осмотрите необогреваемый кабель на наличие повреждений.
