Как работает саморегулирующий греющий кабель для водопровода: принцип работы, виды, применение, как выбрать и где купить нагревательный кабель?

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

• Систем трубопровода
• Емкостей и резервуаров
• Оборудования
• Водосточных труб
• Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

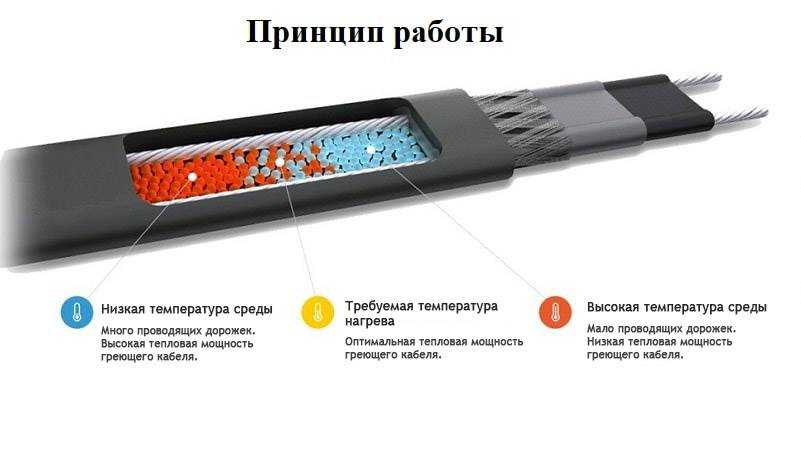

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

• Долговечность и надежность
• Возможность использовать его в любых условиях
• Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

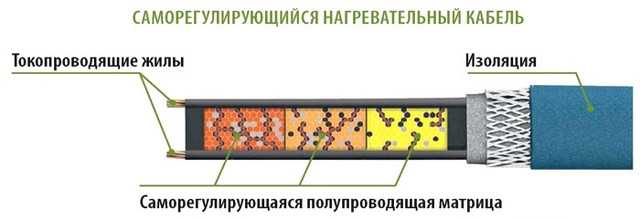

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

• Два параллельных провода, обеспечивающих напряжение по всей длине
• Греющая полимерная матрица
• Несколько слоев изоляции
• Заземление
• Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

• Однородное нагревание по всей длине греющего элемента
• Устойчивость к скачкам напряжения
• Возможность выполнить перехлест кабеля
• Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия . Часто это число отображается в названии кабеля.

Буквы СТ , CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

• Для частных хозяйств (обогрев водопровода, канализации, водостока)
• Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
• В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала.

Дороже всего обходятся кабели, предназначенные для работы на производстве.

как работает и обогревает, главные преимущества провода

Электрические системы обогрева различных объектов сегодня довольно востребованы. Их модно применять как внутри, так и снаружи помещений. Особый интерес вызывает кабель греющий саморегулирующийся. Он менее требователен к процессу монтажа и потребляет меньше энергоресурсов. Его устройство и принципы применения отличаются от обычных резистивных кабелей.

• Общая характеристика
• Конструкция провода
• Главные преимущества
• Выбор подходящего кабеля
• Стоимость изделия
• Оценка потребителей

Общая характеристика

Самонагревающиеся кабели внешне очень похожи на обычные, но только немного сплюснутые. Это обусловлено их устройством. Такая форма позволяет плотнее прилегать к обогреваемой поверхности.

Чаще всего подобные изделия используют для обогрева труб, резервуаров, стоков и желобов кровли. Предлагаются системы, которые предназначаются для обустройства отопления внутри помещений, а также для уличного монтажа в грунт или стяжку. Их укладывают на ступеньки или проезжую часть.

Спектр применения такой продукции крайне широк. Преимуществом кабеля является изменение интенсивности нагрева и энергопотребления в зависимости от температуры окружающей среды. Поэтому такой системе не нужен терморегулятор: она сама подстраивается под существующие условия.

Конструкция провода

Нагревающий кабель имеет особенную конструкцию. В нём между двумя токопроводящими жилами расположена матрица, выполненная из особого полимерного материала, который изготовлен на основе углерода.

Когда температура на определенном участке снижается, токопроводящая способность изделия увеличивается, как и сам нагрев. Если же вокруг обогревающего кабеля довольно тепло, материал меняет свои свойства и начинает сдерживать поток электричества, соответственно, нагрев при этом уменьшается.

Внутренняя конструкция защищена несколькими оболочками. Металлический экран необходим для заземления и защиты элементов нагрева от механических повреждений. Верхняя оболочка из ПВХ также увеличивает долговечность изделия. От класса ее прочности зависит, в каких условиях можно использовать систему.

Главные преимущества

Саморегулирующийся греющий провод обладает рядом достоинств. Если сравнивать его с резистивными изделиями, то он более прост в эксплуатации. Он не боится местных перегревов и не нуждается в поддержании одинаковой температуры по длине.

Также следует отметить, что система не боится скачков напряжения. В отличие от провода постоянного нагрева, её можно перекрещивать. Это особенно важно при обустройстве обогрева систем трубопроводов и их вентилей.

Благодаря особенностям конструкции изделие можно резать на небольшие куски. Минимальная длина при этом составляет 10—15 см. Обратив внимание на сферу их применения, можно сказать, что в скором будущем саморегулируемые системы могут вытеснить резистивные.

Выбор подходящего кабеля

Для монтажа внутри трубы и снаружи используются низкотемпературные образцы, которые нагреваются максимум до +60 °C. Выполняя расчет греющего кабеля, следует ориентироваться на следующие показатели:

• при наиболее суровых погодных условиях следует выбрать кабель мощностью 30 Вт;
• в случае внутреннего расположения при прохождении труб под землей оптимальная мощность составит 5 Вт на погонный метр;
• наружное расположение — в зависимости от глубины залегания, можно использовать образцы мощностью 10—15 Вт/м;
• любое положение при уличном расположении труб — выбирается тонкий греющий кабель мощностью 20—30 Вт.

Низкотемпературный самогреющий кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Длина кабеля — показатель произвольный, но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80—100 метров, минимальная — 20—30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

При выборе саморегулирующегося греющего кабеля необходимо помнить, что он бывает двух видов:

• технического назначения — применяется для обогрева водопроводных труб снаружи;
• с безопасной изоляцией — его можно проложить внутри трубы, так как в нём используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, следует уточнить у продавца возможность использования греющего кабеля внутри трубы водоснабжения. Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, пригодные для обогрева труб и способные работать в составе теплых полов.

Стоимость изделия

Чтобы приобрести систему представленного типа, придется потратить больше средств, чем при покупке обычного кабеля. Но при эксплуатации цена себя окупает довольно быстро.

Стоимость кабеля самонагревающегося зависит от сечения, мощности и компании-изготовителя. Самыми дорогими являются изделия производства Дании — их стоимость может достигать 700 р. за 1 м. Отечественные производители выпускают системы, стартовая цена которых составляет 100 р. за 1 м.

Чем длиннее приобретается провод, тем дешевле будет стоить каждый его погонный метр. Это необходимо учитывать перед покупкой изделия.

Оценка потребителей

Сегодня наибольшей популярностью пользуется несколько брендов продукции. Они на современном рынке имеют лучшие отзывы среди потребителей. К ним относятся:

• Raychem;
• Ensto;
• Devi;
• Lavita.

Внутри трубопровода чаще всего применяются изделия компании Ensto (20 Вт/м) и Lavita (16 Вт/м). Снаружи коммуникаций устанавливается продукция Raychem (10 Вт/м). Датская компания Devi производит кабель широкого спектра применения (9 Вт/м), но его стоимость самая высокая. Наиболее приемлемая цена у проводов Ensto и Lavita. Также потребителями отмечено высокое качество этой продукции.

Финская компания Ensto по долговечности эксплуатации не уступает Devi, но эта продукция обойдется покупателю гораздо дешевле. Поэтому многие потребители выбирают изделия именно этого бренда.

Изучив устройство саморегулируемых кабелей, можно правильно применять их в быту. Их монтаж довольно несложно выполнить самостоятельно. Выбор зависит от мощности изделия и условий его применения. Это очень эффективная и долговечная система. Она прослужит много лет своим владельцам при условии правильной эксплуатации и монтажа.

Как работают саморегулирующиеся нагревательные кабели?

В 1972 году корпорация Raychem (теперь часть nVent) запатентовала и выпустила первый в мире саморегулирующийся нагревательный кабель . С тех пор компания продала и установила более 1,8 миллиарда футов (550 000 км) саморегулирующегося нагревательного кабеля по всему миру!

Саморегулирующиеся нагревательные кабели используются для эффективного и безопасного отвода тепла в целях безопасности, технического обслуживания, комфорта и многого другого. Они обеспечивают защиту от прорыва водопроводных труб, замерзания крыш и водосточных желобов, образования льда и снега на пандусах, лестницах и дорожках, а также множества других применений. Для жилых и коммерческих зданий использование этих систем обеспечивает надежное и долгосрочное решение дорогостоящих повреждений или нарушений в работе. Но как они работают?

Когда вам нужны саморегулирующиеся нагревательные кабели?

Несмотря на то, что это полезный метод защиты от обледенения, теплоизоляция сама по себе не может обеспечить полную защиту трубопровода от повреждений, вызванных замерзанием. И трубы — не единственные вещи, которые необходимо защищать зимой, так как холодная погода также может повлиять на водостоки, канализацию, крыши, желоба, пешеходные дорожки, подъездные пути и многое другое.

Есть альтернативы. Но многие из них не обеспечивают энергоэффективность, безопасность, простоту установки и работу без обслуживания саморегулирующихся кабелей.

Саморегулирующаяся система защищает здания от опасностей холодной погоды, предлагая множество других преимуществ.

Как работают саморегулирующиеся нагревательные кабели?

Саморегулирующиеся системы работают следующим образом:

• Крепление нагревательного кабеля непосредственно к месту, требующему защиты
• Когда кабель находится под напряжением, токопроводящая жила выделяет тепло.
• При понижении температуры окружающей среды токопроводящая сердцевина микроскопически сжимается, увеличивая свою проводимость и теплоотдачу.
• При повышении температуры окружающей среды токопроводящая сердцевина микроскопически расширяется, уменьшая свою проводимость и теплоотдачу.

Саморегулирующийся характер кабеля делает его энергоэффективным вариантом, поскольку потребление энергии снижается, когда требуется меньше тепла.

Эта функция также повышает безопасность и долговечность кабеля, а также упрощает его установку. Если саморегулирующийся кабель пересекает сам себя, его способность реагировать на температуру окружающей среды гарантирует, что он не перегреется и не перегорит.

Почему следует рассматривать саморегулирующиеся системы?

Зимой лед может стать причиной многих опасных ситуаций в зданиях.

• Много сосулек упало с желобов, нанеся серьезные травмы людям внизу.
• Если температура днём повысится, талая вода не сможет стекать по канализации и будет разливаться по дворам и дорожкам. Когда он снова замерзает ночью, он может создать опасную ледяную поверхность.
• Лед может повредить желоба и водостоки. Неисправная водосточная система представляет опасность для самого здания, особенно для крыши и фасада.
• Замерзшие трубы нарушают подачу воды, и они могут лопнуть, что приведет к повреждению, небезопасным условиям и дорогостоящему ремонту.
• Лед и снег на наружных поверхностях могут представлять опасность для пешеходов и транспортных средств.

Саморегулирующаяся технология предназначена для различных применений в жилых и коммерческих зданиях.

Сложите все это вместе, и легко увидеть, что можно избежать повреждения зданий зимой и снизить эксплуатационные расходы благодаря функциональности и универсальности саморегулирующихся систем защиты от замерзания.



Посмотрите это видео, чтобы узнать больше о том, как работает технология саморегулирующегося обогрева:





Как работает нагревательный кабель? – HEATIT

Греющий кабель, также известный как нагревательный кабель или нагревательная лента, используется в различных областях, таких как кровля и водосточные желоба, защита от замерзания, снеготаяние, поддержание температурных процессов и т. д. Нагревательный кабель используется для того, чтобы трубы были покрыты теплоизоляцией. Нагревательный кабель предназначен для защиты труб от промерзания за счет поддержания постоянной температуры потока.
Существует два типа кабелей, хотя они служат одной и той же цели: нагревательный кабель постоянной мощности и саморегулирующийся нагревательный кабель.
Греющий кабель постоянной мощности
Греющий кабель постоянной мощности имеет одинаковую выходную мощность по всей длине независимо от температуры трубы. Для этого типа отопления требуется термостат или контроллер, поскольку он не может сам регулировать тепловую мощность.
Нагревательные кабели имеют параллельные жилы, намотанные и соединенные с промежутками, что позволяет иметь постоянную мощность по всей длине. При подаче напряжения на нагревательный кабель поступает такая же мощность. Эта конструкция сделана так, что при выходе из строя участка кабеля нагрев продолжается без изменений.
Домовладельцы предпочитают этот тип, так как условия окружающей среды не влияют на их тепловую мощность. Нагревательный кабель постоянной мощности лучше всего использовать для таяния снега, так как он может непрерывно его таять. Теплый пол также используется с этим типом нагревательного кабеля, так как вы можете контролировать температуру. Для крупномасштабных или коммерческих проектов этот тип нагревательного кабеля может применяться для защиты от замерзания из-за скорости потока тяжелого материала. Греющий кабель постоянной мощности
широко используется для предотвращения образования конденсата.
Преимущество
1. Простота установки, так как не требуется технический персонал.
2. Регулируется до требуемой тепловой мощности
3. Обеспечивает постоянную тепловую мощность
4. В качестве изоляционного материала используется силиконовый каучук
Недостаток
1. Требуются трубные термостаты
2. Нельзя укладывать внахлест
Саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель, также известный как саморегулирующийся нагревательный кабель, состоит из двух параллельных шинных проводов, вставленных в нагревательный проводящий сердечник. Они полезны для защиты трубы от повреждения морозом при одновременном снижении эксплуатационных расходов.
Греющий кабель увеличивает свою мощность при более низких температурах. При более высоких температурах нагревательный кабель снижает выходную мощность, экономя энергию. Генерируется электрический ток, проходящий через жилу между кабелями; по мере того как температура падает, проходящий электрический ток увеличивается и выделяется больше тепла. Кроме того, при повышении температуры поток уменьшается, и выделяется меньше тепла.
Хотя он саморегулирующийся, он не отключается полностью; рекомендуется контроллер.
Этот тип кабеля подходит для морозильных и низкотемпературных применений, не требующих жесткого контроля.
Преимущество
1. Саморегулирующийся с адаптируемой мощностью
2. Высокая химическая стойкость
3. Низкая стоимость
4. Обеспечивает высокую выходную мощность
5. Устойчивость к перекрытию
место
