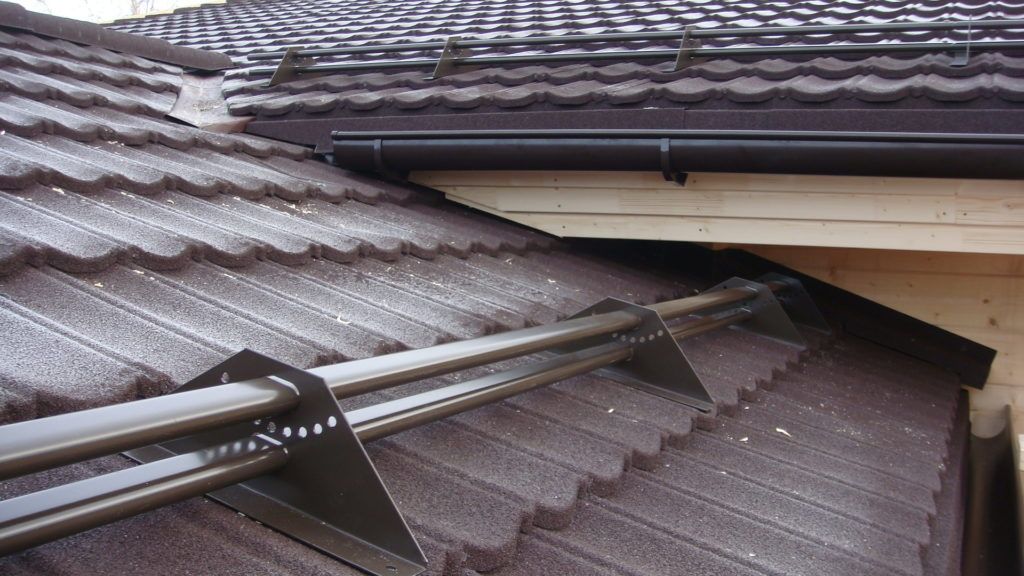

Как сделать примыкание крыши к крыше. Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

• О нюансах процесса утепления стен пенопластом мы рассказываем здесь .
• Технология гидроизоляции кровли с использованием битума приводится по этой ссылке .
• Как правильно монтировать вентилируемую кровлю, читайте в нашей статье .

Примыкание кровли из металлопрофиля или металлочерепицы

• Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
  1. В ней делается выемка, параллельная кровле, глубиной 2 – 3 см.
  2. В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
• Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
  1. При этом в штрабу дюбелями крепят деревянную рейку, к которой, в свою очередь, саморезами крепят профилированную защитную планку. Другим краем планка ложится на покрытие кровли.
  2. Затем штрабу заполняют кровельным герметиком или цементным раствором.

• Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.
• Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.
• Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.
  1. Верхний фартук крепят к стене дюбелями.
  2. Под него заводится нижний и сцепляется с верхним замковым соединением.
  3. Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
  4. Все места соединения элементов обрабатывают силиконовым герметиком.
• Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.

Узел примыкания кровли из профлиста к стене. Планки в месте примыкания стены и кровли из профнастила

Кровельное покрытие в местах стыкования с дымоходом, вентиляционными люками, стенами, фронтоном здания теряет свою целостность. Чтобы защитить от негативного воздействия осадков (дождь, снег, талая вода), предотвратить преждевременную порчу крыши и стропил, предусмотрены специальные доборы. Для обеспечения герметичности используют планку примыкания.

Зачем нужна планка для профнастила?

Профилированные листы устойчивы к коррозии, достаточно легко монтируются, имеют привлекательный эстетический вид. Примыкание около печных труб и вентиляционных шахт – самое слабое, «протекаемое» место на крыше.  Элементы позволяют не только добиться герметичности стыков, надежности креплений, но также исполняют декоративную функцию.

Характеристики и описание

Это металлический уголок со сторонами произвольной высоты. Оптимальные размеры: вертикальная сторона – 100-122 мм, горизонтальная – 220-250, ширина загибов – 10-15. В зависимости от места установки бывают двух видов:

• нижняя;
• верхняя.

Обычно применяются доборы из оцинкованной стали или остатков материала, которым покрыта кровля. В местах прохода дымовых или вентиляционных труб через листы используются как нижняя, так и верхняя планки. Первая служит для полной герметизации стыка и стропильной системы от проникновения осадков, влаги и коррозии, а также выполняет декоративную функцию. В местах примыкания к стенам здания верхняя является основной деталью гидроизоляции. Она препятствует попаданию воды, стекающей по вышерасположенным стенам, под крышу, защищая тем самым деревянные стропила от влаги.

Места применения:

• соединение кровли и вертикальных откосов стен;
• обеспечение герметичности стыка с фронтоном;
• герметизация соединения профнастила с квадратными/прямоугольными трубами.

Технология монтажа и конструктивные особенности

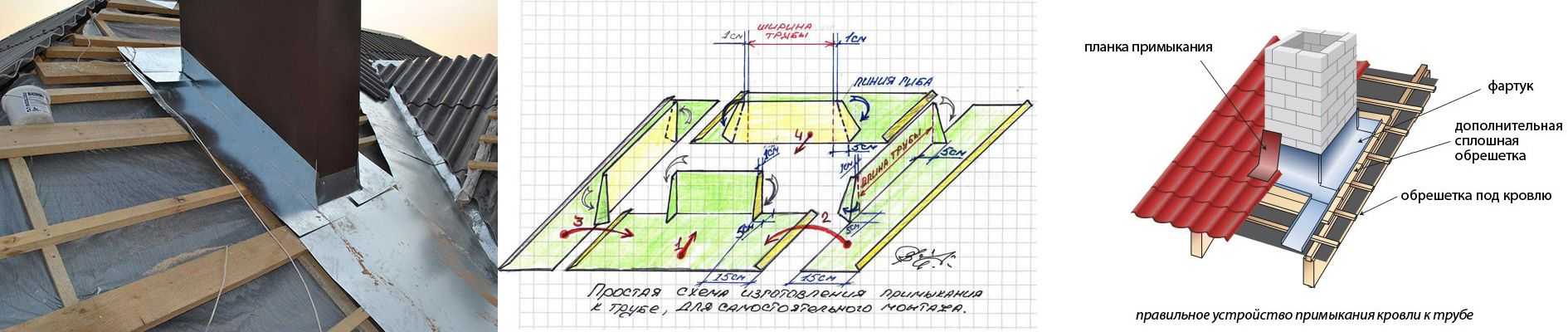

До начала размещения листов вокруг дымоходов, вентиляционных шахт осуществляют установку внутреннего фартука при помощи нижних планок примыкания для профнастила. Обе стороны угла имеют продольные загибы кромки по всей длине. Этим их конструкция отличается от верхних.

• В первую очередь устанавливаются у нижней стены дымохода. Под нее подводят галстук, предназначенный для стока воды. Затем укладывают боковые детали, которые внахлест ложатся на нижнюю планку. В завершение размещают добор на верхней стороне трубы внахлест на боковые. Отгиб кромки горизонтальной поверхности элемента должен быть направлен вверх, чтобы избежать проникновения воды.
• До закрепления доборов сначала их прикладывают к стене и проводят линию по верхней кромке. Затем по отмеченной линии пробивают штробу, очищают ее от пыли и промывают водой. В образовавшуюся щель вставляют край планки, заливают герметиком, закрепляют саморезами: вертикальная сторона крепится к стене, горизонтальная – к обрешетке.
• Следующий шаг – монтаж профнастила.
• Далее приступают к укладке внешнего фартука при помощи верхних элементов примыкания, конструкция которых – угол без загибов кромок. Последовательность та же, что и для нижнего фартука.
• Верхние планки на стыке с листами профнастила крепятся заклепками.

Так как места примыканий больше всего подвержены протечкам, к их обустройству нужно подходить очень внимательно. Самое главное – соблюсти последовательность сборки и правильно закрепить все детали. Для этого в местах нарушения целостности (стыковка с трубами, стенами) обрешетку делают с шагом намного мельче, чем на остальной поверхности. Размер нахлеста добора – не менее 15 см + обработка гидроизоляционным веществом.

Что необходимо учитывать при монтаже кровли?

Планки в месте примыкания крыши должны быть тщательно подогнаны, нельзя допускать зазоров. Толщина листа должна соответствовать толщине кровельного материала, но не превышать 0,55 мм. Такие детали более легко поддаются обработке, гнутся, принимают заданную форму. Штробы в стенах выполняют на глубину 1,5 см при помощи болгарки.

Образовавшуюся пыль необходимо тщательно смыть водой, дать возможность хорошо просохнуть, чтобы не снизить герметичность сцепления кирпичей и герметиков, которые наносят только на сухую поверхность! Наилучшим показателем адгезии (сцепления) с бетоном и кирпичем обладают герметические наполнители из силикона.

Линия примыкания листов к вертикальным стенам также требует тщательной гидроизоляции. Для этого используют оба элемента – верхний и нижний. Но в целях экономии материала можно добиться хорошей герметичности при помощи лишь второго. Схема крепления та же, что и вокруг дымохода: отгиб на вертикальной стороне угла заводят в штробу, а на горизонтальной – направляют вверх. Крепеж осуществляется саморезами или заклепками: вертикальной стороны – со стеной, горизонтальной – с листами кровли. Одновременно служит стоком для воды.

Профессиональный монтаж, надежный крепеж всех деталей продлят срок службы крыши. Возможность порошкового напыления краски позволяет реализовать любые цветовые решения.

Планка примыкания для мягкой кровли. Верхняя и нижняя планки примыкания для кровли

Один из видов доборных элементов — планка примыкания для кровли — выполняет защитную функцию от воздействий внешней среды, предохраняет крышу от механических ударов и разрушения.

Устройство кровли.

Работы по монтажу планки примыкания должны выполняться специалистами, так как это одни из самых сложных и важных работ.

Существует 2 вида примыкания кровли: верхнее и боковое. Для их выполнения применяют стыковочные планки, имеющие следующие обозначения: ПС-1 и ПС-2.

Очень тщательно следует выполнять устройство линий соединения крыши с дымоходом, козырьком, навесом и вентиляционной трубой. В этих местах может скапливаться дождевая и талая вода.

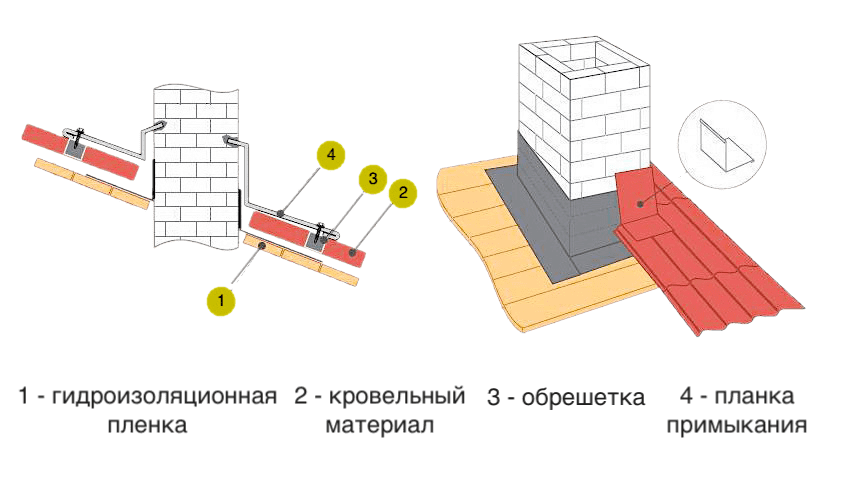

Планка монтируется, если необходимо примыкание кровли к стене и в местах стыков с фронтоном, в местах излома кровли. Она герметизирует места соединений и выступает элементом декора кровли. Планки примыкания используются для кровли из профнастила, металлочерепицы, гибкой черепицы.

Планки изготавливают из металла, окрашенного в тон применяемых кровельных материалов. Их монтируют на саморезы с использованием уплотнителя.

Монтаж планки примыкания

Крепеж планок примыкания ведут с помощью таких инструментов, как:

Инструменты для крепежа планок примыкания.

• рулетка;
• молоток;
• шуруповерт;
• болгарка;
• рейка;
• герметик;
• маркер;
• саморезы;
• плоскогубцы;
• уплотнитель.

Процесс монтирования верхних планок на прямом изломе кровли ведется в несколько этапов:

1. В месте излома элементы обрешетки крепятся максимально близко одна возле другой.
2. Лист металлочерепицы укладывается таким образом, чтобы его край немного выступал над изломом, прикрывая его.
3. Планка примыкания укладывается по нижнему скату стороной с завальцовкой.
4. Между планкой и металлочерепичным листом в обязательном порядке укладывают универсальный уплотнитель.
5. Планка закрепляется саморезами.

В местах обратного излома крыши в качестве сопрягающего элемента используют нижние планки. Монтаж обратного излома по технологии одинаков с устройством герметичного примыкания к печной трубе.

Работы проводятся в несколько этапов. Вначале выполняют монтаж внутреннего фартука:

Установки планки примыкания на кровле из металлочерепицы .

1. Наносят маркером разметки верхнего края сопрягающего элемента на стенках трубы.
2. По нанесенной линии с помощью болгарки пробивают штробу глубиной 13-15 мм.
3. Полученное углубление тщательно очищают от пыли и грязи, промывают и укладывают слой гидроизоляции.
4. Планку накладывают на трубу по нижней стенке, заводя верхнюю кромку в подготовленную штробу. Сопрягающий элемент обрабатывается герметиком на основе силикона и крепится дюбелями. Планки укладывают внахлест, его обрабатывают силиконовым герметиком, нахлест составляет 150 мм.
5. Таким же образом устанавливается внутренний фартук по остальным сторонам трубы-дымохода.

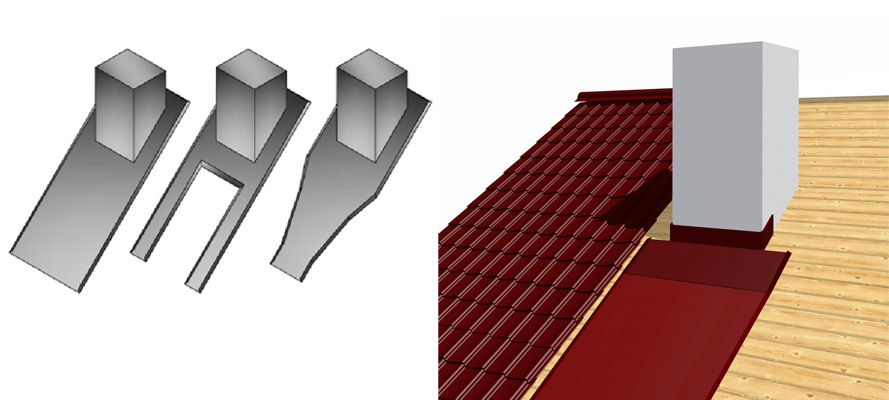

6. Для стока воды устанавливается плоский лист. Эту конструкцию называют галстуком. Его укладывают под нижний край внутреннего фартука.
7. По краю галстука плоскогубцами и молотком формируют бортик. Листы кровельного материала укладывают над внутренним фартуком и галстуком.

Монтаж верхней планки примыкания ведут перед завершением кровельных работ. С ней выполняют наружный декоративный фартук. Его верхнюю кромку прикрепляют напрямую к стене без пробивания штробы. Наружный фартук удаляет из крыши воду и придает ей эстетичный вид.

Вернуться к оглавлению

Устройство примыкания для мягкой кровли

Мягкая кровля представляет собой водоизоляционное покрытие, не требующее дополнительной гидрозащиты. К материалам мягкой кровли относят следующие:

• битумную черепицу;
• полимерные мембраны;
• мастичный материал;
• еврорубероид.

Особенность мягкой кровли заключается в том, что ее монтируют только на твердую основу.

Устройство примыкания для мягкой кровли.

Такая кровля подходит для различных типов крыш. Устройство примыканий для мягкой кровли отличается от монтажа примыканий для металлочерепицы и профнастила.

В месте стыковки скатов кровли и стен набивают треугольную рейку. На нее заводят порядовую черепицу. Треугольного вида планку можно изготовить из обычного плинтуса из древесины или из распиленного по диагонали бруса размером 50×50 мм. На предварительно оштукатуренную кирпичную стену наносят битумный праймер.

Сверху порядовой черепицы закрепляют полосы покрытия ендовы. Ширина полосы — 50 см. На тыльную сторону полос покрытия ендовы наносят битумную мастику. Полосу укладывают на стену с запасом. Ширина части полосы, уложенной на стену, должна быть до 300 мм. Для местностей с повышенным снежным покровом эту ширину увеличивают.

Верхний край примыкания к стене закрывают фартуком из металла, его заводят в штробу, закрепляют саморезами и герметизируют. Для этого используют специальный герметик, который может быть из силикона, полиуретана или тиокола.

Антенны, дымоходы и вентиляционные трубы герметизируют с помощью выкроек ковра ендовы или металлических, покрытых антикоррозийным средством. Выкроенные полосы сгибаются и надрезаются в нужных местах.

Примыкание профнастила к стене. Как сделать примыкание кровли к стене здания

Участки примыкания кровли к стене создают высокую степень опасностиобразования протечек. В таких местах часто скапливается мусор, который задерживает влагу, увеличивая нагрузку на защитное покрытие.

Максимально эффективный отвод воды может обеспечить только правильное устройство примыканий кровли.

Для оформления примыкания кровли под тупым углом (скат направлен вниз от стены) требуется планка из того же материала, что и основная кровля. Монтаж производится поверх покрытия.

Порядок действий такой:

• С помощью болгарки по стене проходится канавка (штроба) на высоту планки (обычно — 200 мм), глубиной около 2,5 см , в которую утопится загнутый край вертикальной части планки.
• Вставленный край планки обрабатывается герметиком и крепится кровельными саморезами к стене.
• Нижний край прикрепляется кровельными саморезами к основной кровле.

Такая конструкция носит название « одинарный фартук «.

ОБРАТИТЕ ВНИМАНИЕ!

Следует помнить о необходимости наличия зазора около 2 см между кровлей и стеной примыкания для обеспечения вентиляции подкровельного пространства.

Примыкание кровли под острым углом (крыша идет вверх от препятствия) делается иначе:

• Узел примыкания кровли к стене крепится к стене со штроблением до момента укладки кровельного материала . Как вариант — подсовывается под уложенный материал, что признается вынужденным шагом и в целом — неправильно, так как не обеспечивается правильная гидроизоляция элемента.
• Производится установка кровли.
• Между кровлей и планкой обязателен слой универсального уплотнителя .
• Поверх устанавливается еще одна планка — наружная. Она предназначена для устранения скоплений пыли, мусора или иных посторонних предметов и для декоративного оформления перехода. Штробление стены для этой планки не требуется.

Это — частный случай конструкции примыкания крыши к стене дома с помощью « двойного фартука «.

Примыкание кровли к утепленной стене. Утепление примыкания крыши к стене

Добрый день! К существующему дому сделал пристрой на всю длину стены. Длина 6,4 м. ширина 1,8. Пристрой выполняет роль котельной для газового настенного котла и автоматики скважины. Поэтому помещение отапливаемое. Крыша односкатная (30 градусов уклон) примыкает к бревенчатому срубу. Крышу утеплил каменной ватой со всеми гидро-паров-ветро защитами. А стыки имеют небольшие щели. Думал утеплить их каменой ватой тоже. Правда боюсь возникновения плесени. С одной стороны помещения теплые, а сдругой стороны часть ваты не имеет проветриваемой части и непосредственно примыкает большой площадью к бревну. Надеюсь вопрос будет понятен. Картинку прилагаю.

Арсентий, Екатеринбург.

В качестве утеплителя может быть применена не только каменная вата, в которой возможно наличие влаги, но и просто пена макрофлекса. Она уж таким недостатком точно не страдает и влаги не боится, а ультрафиолетовые солнечные лучи прикрываются фартуком, о котором ниже.

То есть в любом случае, на вашем эскизе не видно металлического фартука примыкания, который в подобных случаях всегда монтируют по стыку кровли подсобки и основной стены дома.

Поэтому в такой ситуации мы делаем металлический фартук с примерно равными полками (около 20 -25 сантиметров шириной), сгибаем его на станке для гибки под нужным углом (у вас — 30 градусов). Можете просто использовать металлический уголок и киянку для этой цели.

Потом саморезами кровельными крепим фартук к кровле, а саморезами с прессшайбой крепим к бревнам. Небольшие нестыковки-щели заполняем силиконом-герметиком.

Конденсата при таком варианте не наблюдали, несмотря на отсутствие какого либо проветривания.

Надеюсь, что и у вас его не будет, если сделаете так же.
