Как подключить греющий кабель — 3 способа при обогреве водопровода.

Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

• модульный

• с установкой соединительной муфты

• без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

• с установкой муфты через прессуемые гильзы

• без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Монтаж муфты

Какие материалы вам понадобятся?

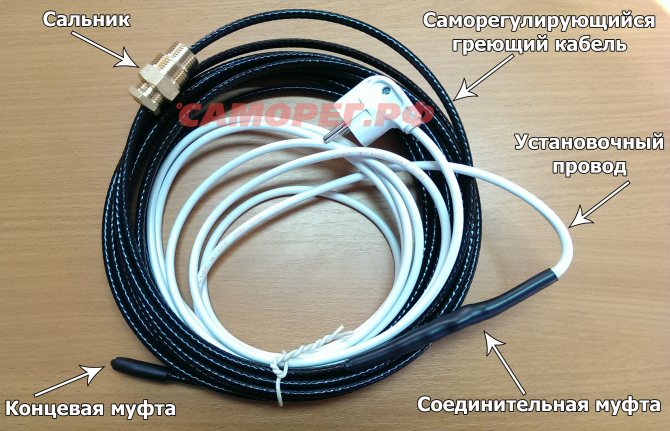

• саморегулирующийся экранированный кабель

• вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

• инструмент для зачистки проводов

• кримпер для обжима гильз

• муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

• строительный фен

• канцелярский нож

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.



В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

• герметична друг от друга

• герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

• оплеткой и трубой

• оплеткой и рабочими жилами

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11

Кто-то советует ее полностью выкусить «заподлицо».

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.

Саму матрицу и жилы зачищать не нужно.

Ошибка №12

Но и оставлять конец в заводском виде при этом не рекомендуется.

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.

Что это в итоге дает?

• конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку

• вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.

Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Монтаж греющего кабеля на трубу: видео, инструкция

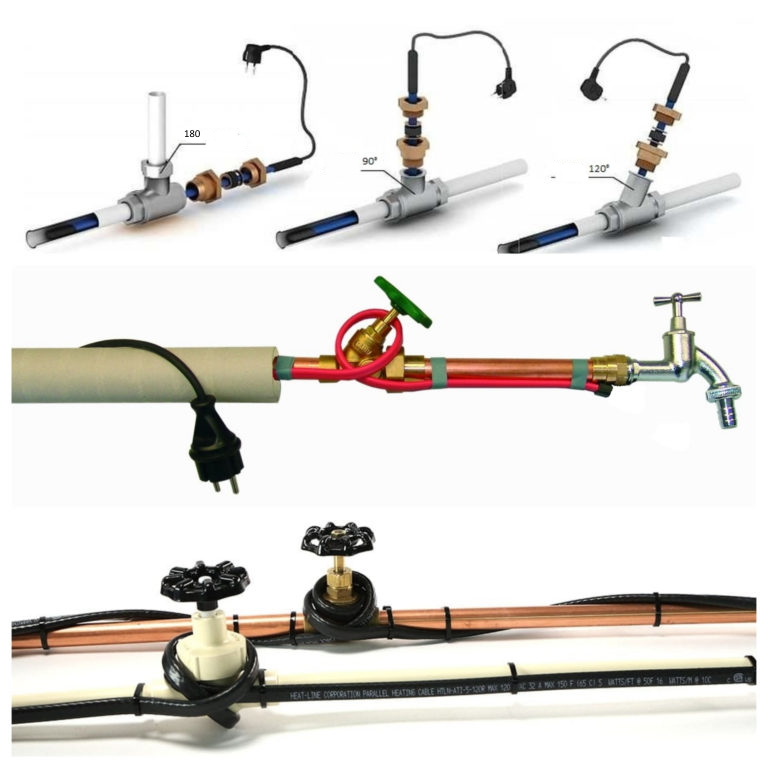

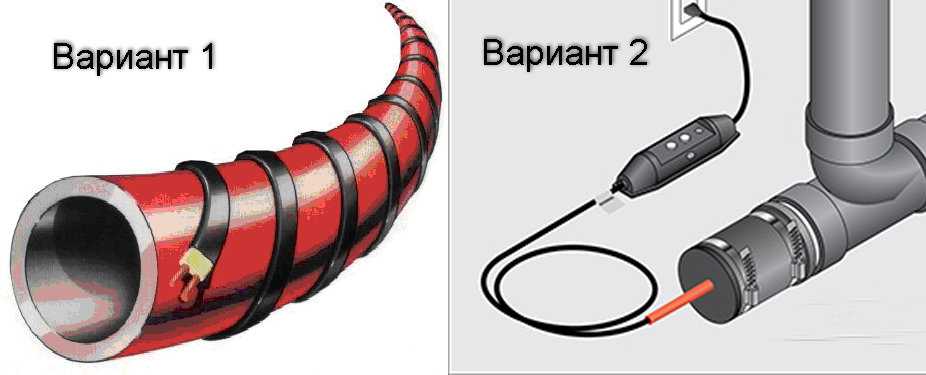

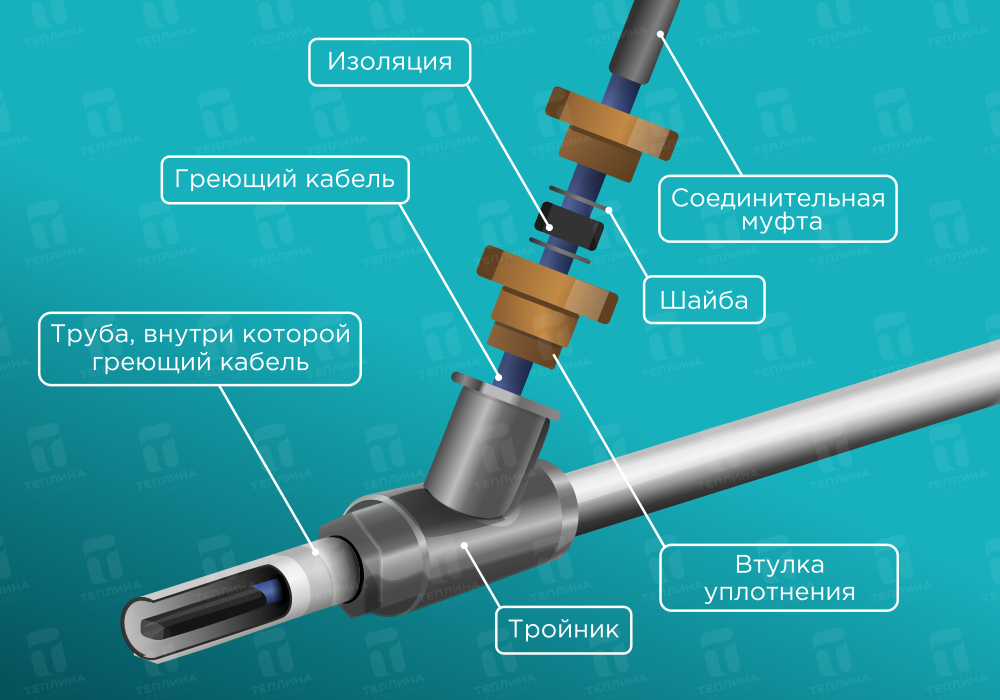

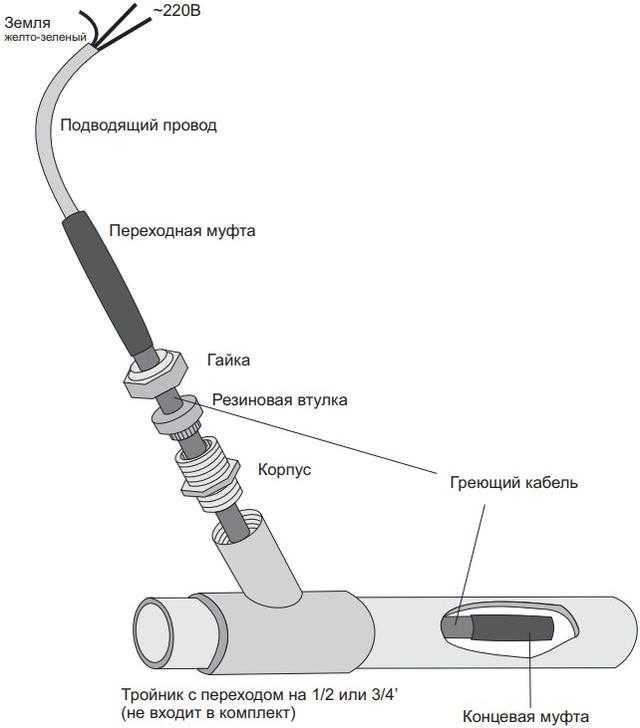

Существует два основных способа монтажа нагревательного кабеля для обогрева трубопровода: прокладывание нагревательного кабеля внутри трубопровода и установка кабеля снаружи трубопровода.

О первом способе монтажа есть отдельная статья, где подробно рассказано об особенностях монтажа кабеля внутри трубопровода.

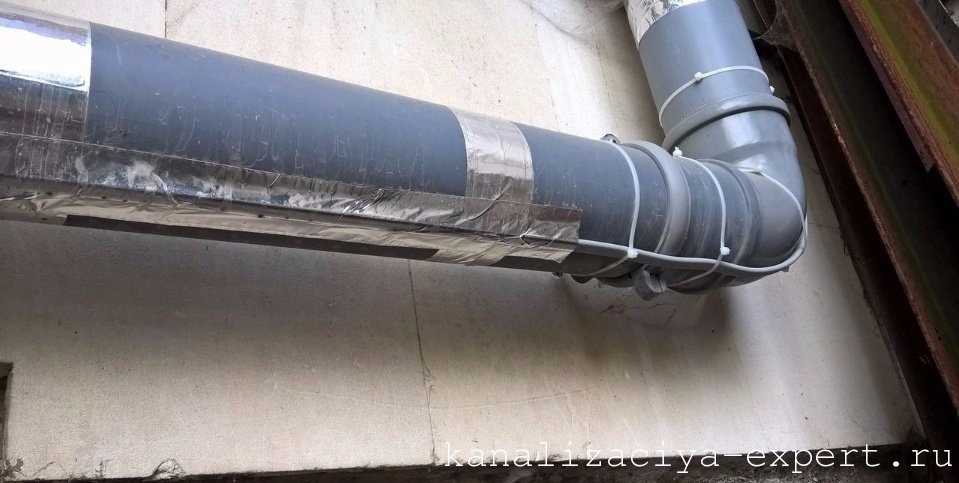

Второй способ – установка нагревательного кабеля снаружи трубопровода также имеет свои особенности и тонкости, зная которые можно выполнить работы не только качественно, но и значительно быстрее.

Особенности наружного способа установки греющего кабеля на трубу

Установка нагревательного кабеля снаружи трубопровода на наш взгляд является более предпочтительной по сравнению с установкой кабеля внутри трубы. К достоинствам такого способа монтажа можно отнести по следующее:

1. Отсутствие непосредственного контакта с обогреваемой средой – нагревательный кабель, установленный на трубу, работает в более «комфортных» условиях:

   • нет постоянного воздействия движущейся жидкости;
   • отсутствует воздействие химически активных веществ на оболочку кабеля, вызывающих ее ускоренное старение;
   • лучшая электробезопасность – локальное повреждение участка кабеля по какой-либо причине не приведет к выходу из строя всего кабеля, кабель будет продолжать работу после ремонта данного участка. Аналогично повреждение участка кабеля внутри трубы (например, при монтаже или попадании в трубопровод постороннего предмета) приведет к затеканию жидкости под оболочку греющего кабеля, вследствие чего возможно возникновения короткого замыкания кабеля, а в некоторых случаях при отсутствии должной защитной аппаратуры к возгоранию греющего кабеля.
2. Безопасный монтаж кабеля – практически отсутствует риск повреждения кабеля при укладке: монтажник работает непосредственно с кабелем, видит все особенности объекта, шероховатости, неровности, повороты и т.д. Он также сразу заметит возможное повреждение кабеля и установит ремонтную муфту при необходимости. В случае с укладкой кабеля внутрь трубы работать приходится «вслепую», кабель может застрять в обоих направлениях, что неизбежно приводит к его повреждению.
3. Нет необходимости обеспечивать идеальную герметичность как самого нагревательного кабеля, так и концевой заделки, а также отсутствует узел выхода кабеля из трубопровода. Кабель, установленный внутри трубопровода, как правило, находится под избыточным давлением самого трубопровода, и к нему предъявляются повышенные требования к герметичности.
4. Проходное сечение трубопровода не занижается при установке кабеля обогрева. Это особенно актуально для трубопроводов небольшого диаметра, т.к. напор жидкости ощутимо снижается. Кроме того, различные взвеси, растворенные в жидкости, оседают на кабель внутри трубопровода, и со временем он обрастает грязью и еще больше снижает проходное сечение трубы.
5. Установка нагревательного кабеля внутри трубопровода может быть осуществлена только на участках между запорной арматурой, т.к. через нее пропускать кабель внутри трубы не допустимо. Наружный способ монтажа кабеля свободен от этого недостатка.

Минусы наружного способа монтажа греющего кабеля

1. Более сложный процесс монтажа по сравнению с установкой кабеля внутри трубы.
2. В случае повреждения нагревательного кабеля процесс демонтажа кабеля сильно затруднен из-за необходимости снятия теплоизоляции трубопровода.
3. Нагревательный кабель механически менее защищен, чем установленный внутри трубы.

В каких случаях применяют наружный способ обогрева трубопровода

Наружный способ обогрева трубопровода чаще всего применяется в следующих случаях:

1. На открытых участках трубопровода, находящихся выше уровня земли.
2. На трубопроводах, расположенных в неотапливаемых помещениях, где есть к ним доступ.
3. На разветвленной сети трубопроводов с большим количеством запорной арматуры, фланцев, фильтров, насосов и т.д.
4. На всех ответственных промышленных объектах, где важную роль играет надежность и безопасность работы системы электрообогрева.
5. На взрывоопасных объектах и предприятиях нефтегазовой, нефтехимической и других отраслях.
6. На объектах с диаметром трубопровода 80мм и выше, где применение внутреннего обогрева нецелесообразно из-за необходимости прокладывания кабеля в 2 и более нитки.

Греющий кабель наружный для обогрева труб

Применение того или иного вида кабеля для обогрева трубопровода снаружи определяется требованиями, предъявляемыми к системе обогрева, теплотехническими параметрами объекта и другими факторами.

В общем случае для наружного обогрева трубопровода подойдет любой нагревательный кабель, который удовлетворяет всем требованиям технического задания на объект обогрева: необходимой мощностью, соответствующей наружной оболочкой, возможностью установки во взрывоопасных зонах при необходимости и т.д.

Так, бытовых трубопроводов, том числе ПВХ и ПНД применяют кабель в полиолефиновой оболочке без металлической оплетки типа Samreg-хх-2, SRL-хх-2, где хх – удельная мощность кабеля 16, 24,30 и 40Вт/м.. На объектах с повышенными требованиями к пожаро и электробезопасности водопроводов применяют кабель с экраном Samreg-хх-2СR, SRL-хх-2CR и SRG-xx-2CR.

Саморегулирующийся кабель SRL 16-2

125 р. / м

Саморегулирующийся кабель SAMREG 16-2

135 р. / м

Саморегулирующийся кабель SRL 30-2

152 р. / м

Для взрывоопасных объектов применяется кабель марки Alphatrace

ATL, ATM, ATM+ и ATE. Конкретное применение того или иного вида кабеля как уже говорилось зависит от конкретного объекта и применяемых на нем технологических режимов работы (пропарка, требуемая температура поддержания, допустимая температура остывания и т.д.).

Для бытового применения, обогрева небольших участков труб чаще всего применяется нагревательный кабель без оплетки марки Samreg-16-2 и Samreg-24-2 исходя из лучшего соотношения цена/качество, т. к. к таким объектам обогрева предъявляются минимальные требования.

Наружный монтаж нагревательного кабеля может быть осуществлен на любые типы и виды трубопроводов: стальные, из полимерных материалов (полиэтиленовые, ПНД, ПВХ и т.д.), резиновые и резинотканевые (шланги), асбестоцементные, стеклопластиковые и др.

Для определения конкретной марки нагревательного кабеля нужно выполнить теплотехнический расчет объекта с учетом его температурных режимов работы. Для этой цели рекомендуется заполнить опросный лист на обогреваемый объект и отправить его на расчет техническому специалисту.

Монтаж греющего кабеля на трубопровод

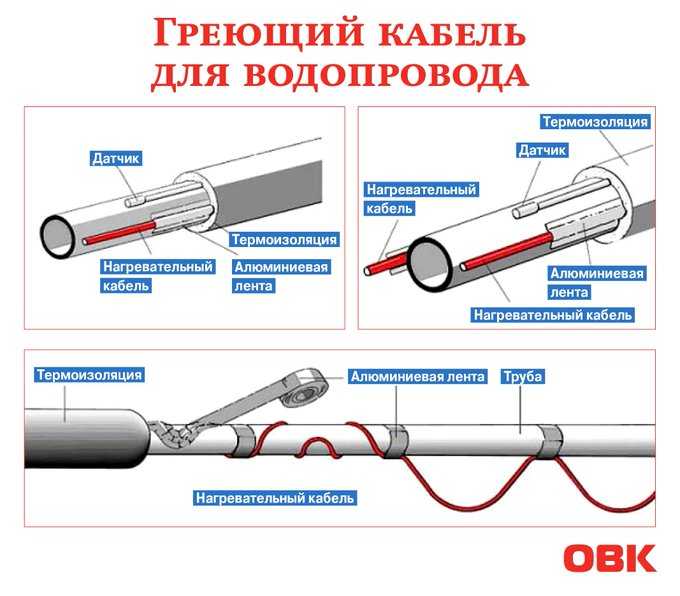

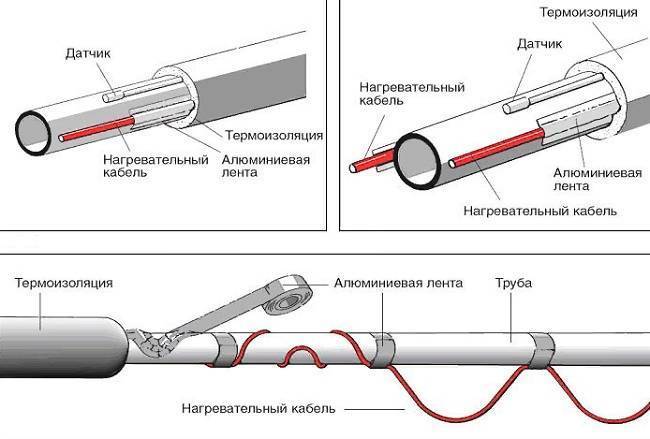

Наружный способ монтажа нагревательного кабеля предусматривает 2 вида укладки нагревательного кабеля.

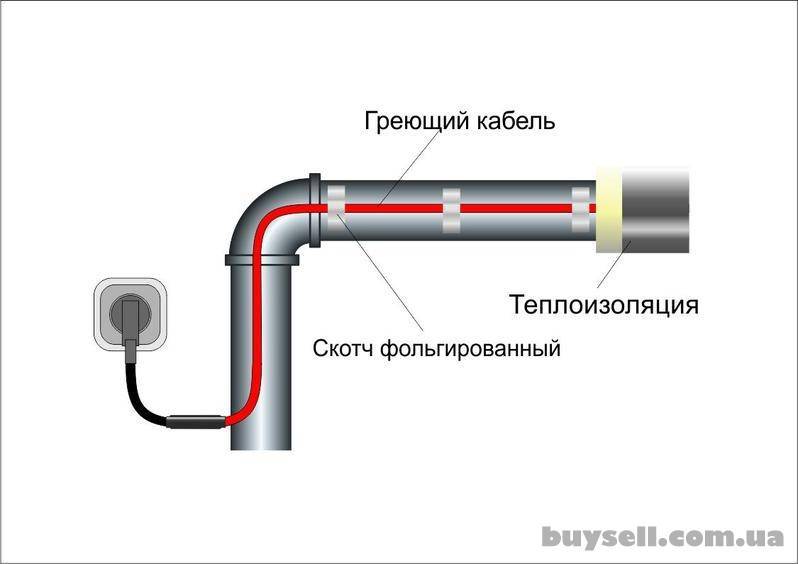

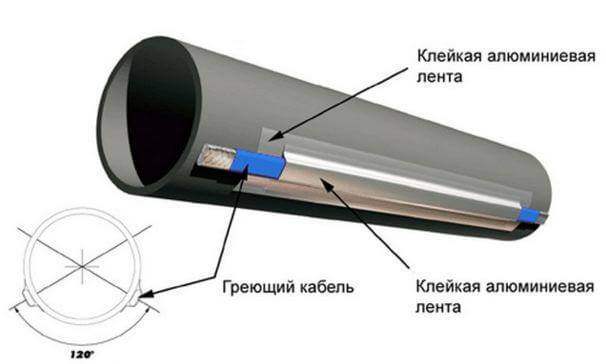

1. Линейный – укладка осуществляется вдоль трубопровода по всей его длине в одну или несколько ниток параллельно. Количество ниток определяется теплотехническим расчетом на трубопровод.
2. Спиральный – укладка осуществляется путем обматывания кабеля вокруг трубопровода на всей его протяженности с определенным шагом, который зависит от мощности применяемого кабеля и тепловых потерь трубопровода.

Подготовка к монтажу нагревательного кабеля на трубу

Подготовительные работы к монтажу нагревательного кабеля делятся на два этапа: подготовка материалов и инструмента и подготовка объекта обогрева. В качестве материалов для монтажа греющего кабеля на трубопровод помимо самого нагревательного кабеля чаще всего идут следующие материалы:

• комплект для заделки концов нагревательного кабеля в случае использования саморегулирующегося кабеля – обеспечивает герметичное оконцевание кабеля и подключение его к сети питания.
• крепежная лента из армированного стекловолокна – обеспечивает надежное крепление кабеля к поверхности трубопровода. Устанавливается поперек трубопровода по всей его длине с шагом 300мм. В качестве аналога данной ленты в редких случаях применяют пластиковые стяжки для монтажа электропроводки.
• алюминиевый скотч – обеспечивает лучшую передачу тепла от греющего кабеля и дополнительное его крепление к трубе. Устанавливается вдоль по всей длине нагревательного кабеля.
• силовой питающий кабель – осуществляет подвод питания к нагревательному кабелю.
• элементы автоматики – устанавливаются при необходимости и обеспечивают работу системы обогрева в автоматическом режиме.

Для промышленных объектов обогрева трубопроводов дополнительно применяются:

• соединительные коробки для подвода питания к кабелю и датчикам системы обогрева.
• крепежные элементы коробок.
• шкафы управления с терморегуляторами и датчиками температуры для организации автоматической работы системы обогрева. В некоторых случаях устанавливаются промышленные контроллеры для организации мониторинга системы обогрева.

Комплект для заделки

Монтажная лента

Алюминиевый скотч

Силовой кабель

Основными инструментами для монтажа нагревательного кабеля на трубу для бытовых и небольших гражданских объектов являются: строительный нож, пассатижи, бокорезы, промышленный фен для работы с нагревательным кабелем, набор отверток для подключения к питающей сети, а также мультиметр для проверки качества соединений. Для промышленных объектов помимо вышеперечисленных инструментов потребуется набор ключей и шестигранников, шуруповерт для монтажа соединительных коробок, удлинитель, обжимник наконечников, горелка газовая (применяется при отсутствии подвода питания к объекту для работы с термоусадкой) и мегаомметр для проверки сопротивления изоляция кабеля.

Перед началом работ трубопровод, на который планируется устанавливать кабель, необходимо подготовить. В месте установки нагревательного кабеля трубопровод должен быть очищен от грязи, окислов, выступающих частей и т.д. До начала работ по монтажу кабеля на трубопровод должны быть закончены все сварочные, покрасочные и иные виды работ. Также должно быть предусмотрено питание на объекте обогрева с возможностью подключения необходимой мощности системы обогрева.

Этапы монтажа греющего кабеля на трубопровод

1. Определение необходимой длины нагревательного кабеля для участка трубопровода, где будет осуществлен монтаж.
2. Установка концевой заделки для нагревательного кабеля. Муфтирование кабеля можно посмотреть в отдельной статье.
3. Прокладывание нагревательного кабеля по трубопроводу в соответствии с документацией или планом работ.
4. Установка соединительной муфты для нагревательного кабеля.
5. Прокладка силового кабеля для греющей секции и подключение его к питающей сети.
6. Монтаж датчика температуры при необходимости.
7. Монтаж и настройка терморегулятора или иного прибора автоматики в случае его использования в системе обогрева.
8. Проверка работоспособности системы электрообогрева.

Для промышленных объектов дополнительно необходимо выполнить следующие работы:

• установка соединительных и контрольных коробок.
• подключение силового кабеля и нагревательных секций в коробках.
• подключение контрольного кабеля и датчика температуры в контрольной коробке.
• установка и подключения шкафа управления электрообогревом.
• проверка работоспособности каждой секции электрообогрева, составление актов замеров сопротивления изоляции секций.
• проверка работоспособности системы электрообогрева в целом.

Особенности монтажа нагревательного кабеля на трубопровод

При монтаже нагревательного кабеля на трубопровод есть некоторые особенности, которые необходимо учитывать при производстве работ:

Установка кабеля вдоль трубопровода

• Кабель устанавливается выше самой нижней точки трубопровода справа или слева от нее. Если торец трубы представить как циферблат часов, то кабель должен быть смонтирован на уровне 4 или 8 часов. Эти места считаются оптимальными для монтажа. Для двух ниток кабеля монтаж кабеля осуществляется также на этих уровнях. При монтаже 3х ниток и более кабель устанавливается на одинаковом расстоянии друг от друга.
• Крепление кабеля осуществляется монтажной лентой из стекловолокна с шагом 250-350мм. Для надежного крепления рекомендуется монтажную ленту обмотать вокруг трубы 2 раза (сделать 2 витка ленты вокруг трубы).
• На вертикальные подъемы трубы необходимо делать запас кабеля таким образом, чтобы он проходил по наружному радиусу поворота трубопровода.
• Для подключения к сети через муфтовое соединение или через коробку необходимо оставлять запас кабеля не менее 300-400мм. Также запас оставляется на организацию концевой заделки.
• Не допускается чрезмерное натяжение греющего кабеля, установка на острые кромки, различного рода удары и иные механические воздействия на кабель.
• Не допускается крепить кабель проволокой, металлическими полосками и т.д. во избежание его повреждения, а также обычным скотчем во избежание возможного возгорания или отклеивания мест крепления.
• После монтажа кабель по всей длине проклеивается алюминиевым скотчем. Для установки кабеля на трубопровод из материалов, которые плохо проводят тепло (ПНД, ПЭ и т.д.), рекомендуется проклеить алюминиевым скотчем сам трубопровод либо полностью, либо ту часть, где будет лежать греющий кабель, а затем уже смонтировать греющий кабель, который сверху еще раз закрыть алюминиевым скотчем.

Установка кабеля по спирали

• Кабель укладывается по спирали с определенным шагом укладки. Шаг укладки (намотки) кабеля определяется по формуле:

  W = (3.14 * D) / √((P_пот/Р_уд)²-1), где

  W – шаг укладки в метрах.

  D – диаметр трубопровода в метрах.

  P_пот – расчетная удельная мощность тепловых потерь в Вт/м.

  P_уд – удельная мощность нагревательного кабеля в Вт/м.

• Витки кабеля не следует располагать слишком близко друг к другу. Не допускается их делать ближе чем минимальный радиус изгиба, указанный в технических данных на кабель, т.к. это приведет к преждевременному выходу его из строя и снижению рабочих характеристик.
• Если коэффициент укладки, т.е. выражение P_пот / Р_уд по расчетам получился более 1.7-1.8, рекомендуется перейти на линейную укладку в 2 и более нитки.
• Крепить кабель дополнительно при спиральной укладке не обязательно, однако необходимо проклеить его также по всей длине алюминиевым скотчем.

Установка кабеля на разветвленном трубопроводе

• На Т-образном соединении рекомендуется ставить соединительную коробку. В случае, если отвод от магистрального трубопровода имеет небольшую длину, можно вместо установки коробки сделать петлю на длину отвода и вернуть кабель на магистральный трубопровод, и далее осуществлять монтаж без разрыва кабеля. При этом необходимо, чтобы общая длина секции с учетом двойного обогрева всех отводов не превышала максимально допустимую длину для данного вида кабеля.
• В случае установки коробки на Т-образном соединении трубопровода необходимо для каждой секции сделать запас в 300-400мм, чтобы удобно было заводить кабели в коробку и осуществлять их подключение.

Установка кабеля на запорной арматуре и фитингах

Установка нагревательного кабеля на запорной арматуре описана в отдельной статье. Здесь же отметим, что на всю запорную арматуру необходимо делать запас кабеля с целью свободного съема/установки и замены арматуры при проведении ремонтных работ. Количество кабеля запаса на каждый вид арматуры в зависимости от диаметра указан в специальных таблицах.

Проверка работоспособности кабеля

• Проверить сопротивление изоляции нагревательной секции после монтажа с помощью мегаомметра (при наличии прибора). Сопротивление секции должно быть не менее 0.5 Мом
• Измерить мультиметром сопротивление между токоведущими жилами для оценки работоспособности кабеля. Сопротивление не должно быть нулевым (короткое замыкание) или бесконечность (обрыв). Если это обнаружено, секцию к сети питания подключать нельзя, необходимо выявить причину (обычно это концевая или соединительная заделки). Если сопротивление имеет некоторое промежуточное значение, считается, что нагревательная секция прошла данную проверку. Более точное значение сопротивления указать для саморегулирующегося кабеля невозможно, т.к. оно зависит от многих факторов.
• После замера сопротивлений нагревательная секция подключается к питающей сети. Наблюдается процесс нагрева секции до рабочей температуры с помощью пирометра или иного прибора для измерения температуры.

Рис. 1 Монтаж саморегулирующегося кабеля на прямом участке

Рис. 2 Типовые узлы монтажа нагревательного кабеля

Бесплатный подбор греющего кабеля за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Статьи на тему

Комментарии

Комментарии для сайта Cackle

Монтаж греющего кабеля для защиты от замерзания и обогрева трубопроводов

Как выбрать Как смонтировать или подключить Как это работает Обзоры, релизы, тесты Энергосбережение в быту Это интерестно

Цены на греющий кабель в нашем каталоге

См. также: Подбор и расчет греющего кабеля

Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели. Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

1. Один кабель укладывают по прямой линии вдоль трубы.

2. Несколько кабелей укладывают по прямой  линии вдоль трубы.

3. Кабель укладывают на трубе волнистой линией.

4. Кабель спирально оборачивают вокруг трубы.

5. Варианты установки греющего кабеля на различные элементы трубопровода

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

Отзывы

Добавить отзыв

Оцените товар

Как установить нагревательные ленты на трубу? – HEATIT

При понижении температуры. вам нужно убедиться, что ваши трубы не замерзнут или еще хуже. лопнуть от холода! Установка тепловых кабелей и изоляции для защиты труб от замерзания — очень простая работа, если вы знаете, как это сделать правильно. Вот пошаговое руководство.

Как установить нагревательный кабель постоянной мощности?
1. Перед укладкой нагревательного кабеля убедитесь, что область на трубе и вокруг нее свободна от острых краев и горючих материалов. Прежде чем продолжить, удалите старые нагревательные ленты и с помощью напильника удалите все острые края.
2. Убедитесь, что правильно заземленная электрическая розетка находится достаточно близко, чтобы подключить кабель. Мы настоятельно рекомендуем использовать защищенную схему GFCI. Используйте на 120 вольт и убедитесь, что электрическая розетка не перегружена. Этот нагревательный кабель будет потреблять пять ампер или меньше электроэнергии. Если необходим удлинитель, используйте заземленный шнур только такого размера, который подходит для использования вне помещений.
3. Прежде чем начать, убедитесь, что вы выбрали правильный кабель и правильную длину.
4. Термостат (штуцер или конец нагревательного кабеля) должен быть плотно прижат к трубе и закреплен качественной изоляционной лентой. Термостат следует размещать на самом холодном конце трубы, чтобы включать и выключать кабель в целях энергосбережения.
5. Наклейте изоленту хорошего качества с интервалом 15 см, чтобы закрепить нагревательный кабель прямо вдоль трубы. Минимальный радиус изгиба нагревательного кабеля составляет 1 дюйм.
6. Минимальная температура монтажа данного нагревательного кабеля составляет -10°C. Никогда не устанавливайте нагревательный кабель, если температура кабеля ниже этой температуры. Если нагревательный кабель свисает (из-за холода), сначала размотайте его, а затем подключите к розетке с номинальным напряжением (120 В), пока он не станет теплым и гибким, прежде чем распаковывать его и накладывать на трубу.
7. Затем используйте изоляцию из стекловолокна толщиной не более 1/2″ поверх нагревательного кабеля для защиты от более низкой температуры. Изоляция, нанесенная на нагревательный кабель, также должна быть нанесена на термостат. Утеплитель должен быть защищен дополнительным водонепроницаемым нахлестом с использованием встречной навивки.

Как установить саморегулирующийся нагревательный кабель?
1. Перед установкой кабеля убедитесь, что труба сухая и на ней нет острых поверхностей.
2. Присоедините кабель к трубе прямым, спиральным или множественным движением.
3. Проверьте длину кабеля и трубы. Если они одинаковые, проведите его прямо по дну трубы. Если необходимы два нагревательных кабеля, поместите их в положения «4 часа» и «8 часов». Если необходимы три нагревательных кабеля, поместите их в положения «11 часов» или «1 час» и «4 часа» и «8 часов». Вы можете проверить рисунок 1 для деталей.
4. Если кабель длиннее трубы и менее чем в два раза превышает длину трубы. Вы можете намотать кабель по всей длине трубы. Вы можете подвесить петлю через каждые 10 футов, как показано на рисунке 2. Вы можете определить длину петли (разделите длину кабеля HEATIT на длину вашей трубы и умножьте на 10). Вот пример: длина кабеля, который вы будете использовать, составляет 75 футов, а длина трубы — 60 футов. Вы можете оставить 12-футовую петлю нагревательного кабеля на каждом 10-футовом участке трубы. Удерживайте центральное положение петли и оберните петлю вокруг трубы. Вы можете сдвинуть витки вдоль трубы, чтобы сделать расстояние между петлями равномерным. Закрепите центр петли на трубе стеклянными лентами. Вы можете проверить рисунок 2 для деталей.
5. Если на конце трубы остался лишний кабель, можно свернуть вдоль трубы вдвое.
6. При наличии клапанов, фланцев, патрубков и т. д. может потребоваться подготовка дополнительных нагревательных кабелей.
7. Для крепления кабеля к трубе можно использовать ленту из стекловолокна JSR03. Не используйте виниловую ленту, металлическую изоленту или проволоку.
8. Используйте изоляцию из стекловолокна толщиной не менее 1/2 дюйма (12,7 мм) или эквивалентные теплоизоляционные материалы для покрытия всей трубы, соединений, клапанов, стыков, отверстий в стенах и т. д. Если температура окружающей среды ниже -20°F (-29°C), пожалуйста, используйте изоляционный материал толщиной 1 дюйм. Теплоизоляция должна быть гидроизолирована (полиэтиленом или другими паронепроницаемыми материалами) в местах возможного проникновения воды и контакта с изоляционными материалами. Вы можете проверить рисунок 3 для деталей.
9. По рисунку 4 показана установка компенсатора натяжения. Закрепите шнур питания (холодный провод) пластиковой кабельной стяжкой, лентой из стеклоткани или клейкой лентой.
10. Разместите предупреждающие этикетки на внешней стороне изоляции трубы и шнура питания. Предупреждающие таблички должны быть размещены на видном месте, чтобы указать на наличие электрического нагревательного кабеля.

В чем разница между саморегулирующимся тепловым кабелем и тепловым кабелем постоянной мощности?

Греющий кабель постоянной мощности — это нагревательный кабель с постоянной мощностью. Когда вы используете этот кабель, он будет производить одинаковое количество тепла, будь то зима или лето. Простыми словами. Греющий кабель постоянной мощности не зависит от изменения температуры внутри трубы или окружающей среды. Дает постоянную тепловую мощность.

Саморегулирующийся нагревательный кабель представляет собой тип нагревательного проводника, который может изменять свою температуру в зависимости от температуры окружающей среды. Кабель начинает нагреваться, если температура ниже, и остывать, когда температура выше.

Как установить обогреватель | Установка обогревателя

1 Как работает кабель обогрева?

2 Как выглядит завершенная система электрообогрева?

2.1 Как установить обогреватель?

2.1.1 Как подключить кабель обогревателя?

Как работает кабель обогрева?

Полный обзор систем обогрева можно найти в этом блоге.

Обогреватель использует электричество и изоляцию для поддержания температуры труб или других сосудов, заменяя любое тепло, теряемое из-за внешних температур. Система электрообогрева защищает трубы и резервуары, поддерживая при этом идеальную температуру, чтобы гарантировать, что вам никогда не придется жертвовать эффективностью ради потерь тепла.

Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, в которых температурно-зависимый резистивный элемент размещен между двумя параллельными проводниками, которые автоматически ограничивают выходную мощность в зависимости от поверхности, к которой он прикреплен. Когда температура поверхности повышается, мощность теплотрассы уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.

Основными областями применения обогревателей являются защита от замерзания и поддержание температуры. Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимально повышая эффективность и упрощая процессы.



Как выглядит готовая система электрообогрева?

Посмотрите на схему ниже, чтобы увидеть, что влечет за собой завершенная система электрообогрева. Система электрообогрева включает:

• Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности), применяемые к трубопроводам и резервуарам, часто защищенные стекловолокном или алюминием
• Панель управления или термостат
• Коробка подключения питания для подключения питания от выключателя
• Датчик температуры окружающей среды
• Изоляционная оболочка
• Световые индикаторы для контроля выхода
• Кабельная муфта



Как установить обогреватель?

Хотя эти советы и инструкции относятся к стандартной установке системы электрообогрева, инструкции по установке для конкретного продукта см. в инструкциях производителя.



Подготовка к установке

Перед установкой любого электрообогрева важно, чтобы пользователь удостоверился в следующем: во-первых, убедитесь, что вы выбрали правильный обогреватель и принадлежности для расчета тепловых потерь , максимально допустимая рабочая температура и температура окружающей среды, класс и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

Пройдите по всей длине системы трубопроводов, чтобы определить маршрут нагревательных кабелей. Поверхности, к которым будет крепиться обогреватель, должны быть свободны от грязи, ржавчины и любых острых краев или предметов. Удалите старую нагревательную ленту и любые другие горючие материалы.

Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

Обязательно определите максимальную длину кабельной цепи, допустимую для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагревательного кабеля.

После того, как вы убедились, что кабель электрообогрева соответствует типу и мощности, проверьте кабель на наличие повреждений и электрическую целостность с помощью мегомметра (дополнительные сведения см. в прилагаемых инструкциях).

Нагревательный кабель можно обрезать до нужной пользователю длины. Затем кабель электрообогрева объединяется с комплектами для заделки и сращивания, комплектами тройников, концевыми уплотнениями и другими аксессуарами для завершения системы.



Установка

Далее протяните кабель вдоль трубы, которую необходимо проследить. Свободно сверните кабель, удерживая его рядом с трубой. Это обеспечит необходимое количество кабеля и учет всех компонентов, колен, петель и креплений. Оставьте излишки кабеля (рекомендуется 12-18 дюймов на разъем) для сращивания, подключения питания или любого обслуживания в будущем. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно обрежьте ее до нужной длины. Для лучшего распределения тепла на пластиковых трубах сначала нанесите алюминиевую ленту на места, где будут прокладываться кабели.

Начните прикреплять кабель электрообогрева к трубе на нижней половине трубы под углом 45° (если смотреть на трубу прямо, прикрепите один кабель на 4 часа и, если используется дополнительный кабель, на 8° ‘Часы). Прикрепите кабель с помощью термоленты или изоленты из стекловолокна через каждые 6 дюймов до 1 фута назад по направлению к источнику питания.

Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. д. Рекомендации по установке для прокладки кабеля вокруг фланца, клапанов или опор см. в инструкциях по монтажу кабеля обогрева и проектах для получения наиболее точных сведений и информации для конкретной задачи. .

Системами электрообогрева можно управлять с помощью простого термостата или датчика температуры, такого как терморезистор, который обеспечивает обратную связь с более распространенным ПИД- или ПЛК-контроллером. Эти системы будут контролировать и регулировать температуру обогревателя. Кроме того, большинство из них оснащены различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.

Перед обрезкой кабеля электрообогрева убедитесь, что он полностью присоединен и что для соединений и заделки предусмотрены соответствующие допуски, как правило, не менее 1 фута. После того, как нагревательный кабель будет отрезан и установлен на трубе или резервуаре, тщательно следуйте инструкциям производителя по подключению. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.

Надлежащая изоляция, покрывающая кабели обогрева и термостат, является важной характеристикой, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее благополучие изолированной системы. Прочтите эту статью, в которой упоминаются опасности нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, сращивания и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

Как подключить кабель обогревателя?

Перед началом подключения проверьте целостность кабеля обогрева с помощью мегомметра не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к жилам шины кабеля, а отрицательный вывод мегомметра к оплетке кабеля. Опять же, обратитесь к конкретным системным требованиям. Прежде чем выполнять какие-либо силовые подключения, сначала выполните торцевые и стыковые соединения.

Тепловой кабель можно подключить к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.



Остались вопросы?

Системы электрообогрева являются эффективным решением для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы обогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [email protected]. Наша команда дизайнеров по индивидуальному заказу проведет вас через наши индивидуальные решения для обогрева, которые оптимизируют производительность вашего продукта и избавят вас от беспокойства.

Не позволяйте холоду остановить ваш бизнес. Кабель электрообогрева Powertrace обеспечит бесперебойную работу при любых низких температурах.

Узнайте больше о системах обогрева

Руководство для владельцев передвижных домов по установке и безопасности нагревательных лент

Секрет сохранения тепла зимой заключается в многослойной одежде. То же самое касается водопроводных линий в вашем доме: вам нужно как можно больше слоев между элементами и водопроводной трубой. В этой статье мы рассмотрим нагревательную ленту. Мы поможем вам понять, почему и как это работает, сколько стоит запустить, сколько нужно купить и как безопасно установить.

Темы

• Что такое нагревательная лента
  • Тепловая лента для мобильных домов
  • Алюминиевая проводка и нагревательная лента не являются хорошей комбинацией
• 2 типа нагревательной ленты, 2 типа саморегулирующихся установок

  20 Лента

• Силиконовая нагревательная лента
• Плетеная нагревательная лента

Лучшая нагревательная лента для труб из ПВХ

•

Где устанавливать нагревательную ленту

Материалы, необходимые для установки нагревательной ленты

• Сколько нагревательной ленты вам нужно купить?

Как установить тепловую ленту

• Параллельная установка
• Установка спиральной обертки

ОБЩАЯ ОТКРЫТА С ВАЖАМИНГАЯ

ОПРЕДА.

• Сколько энергии потребляет нагревательная лента?

Безопасна ли нагревательная лента?

Регулярно заменяйте нагревательную ленту

• Другая важная информация о нагревательной ленте

Интеллектуальная сигнализация о замерзании

Что такое нагревательная лента

Нагревательная лента используется для предотвращения замерзания металлических и жестких пластиковых трубопроводов, заполненных водой. В регионах с низкими температурами нагревательная лента является одним из самых популярных способов защиты труб от замерзания, поскольку она доступна по цене и отлично работает. Термолента не липкая. На самом деле это просто резистивная теплопроводная гибкая проволока, которая использует электричество для производства тепла. Этот источник тепла держится близко к вашим уязвимым водопроводным линиям и предотвращает замерзание воды.

Грелка для мобильных домов

Пожилые владельцы мобильных и промышленных домов должны быть особенно осторожны при выборе нагревательной ленты. Есть две вещи, которые следует учитывать для старых мобильных домов: материал водопровода и электрическая система, используемая в доме. Некоторые старые линии подачи воды, используемые в мобильных домах (до PEX), слишком тонкие, чтобы выдерживать даже самые низкие температуры нагревательного кабеля. Если в вашем доме есть старые жесткие пластиковые трубы, вам понадобится низкотемпературная нагревательная лента, одобренная для этого конкретного материала. Кроме того, владельцы мобильных домов должны использовать только экранированную нагревательную ленту, которая рассчитана специально для электрических характеристик их дома.

Магазин запчастей для мобильных домов продает нагревательную ленту для электрических водопроводных труб.

Большинство легких нагревательных лент с термостатическим управлением не предназначены для старых домов. Следует использовать только те бренды, которые внесены в список UL для использования в промышленных домах. В большинстве современных промышленных домов сегодня есть какие-то пластиковые водопроводные трубы, такие как PEX или PVC. Выбирая нагревательную ленту и изоляцию, вы должны быть уверены, что получаете продукт, одобренный для вашего конкретного применения.

Алюминиевая проводка и нагревательная лента не являются хорошей комбинацией

Другой проблемой для пожилых владельцев мобильных домов является алюминиевая проводка. Хотя алюминий не использовался в мобильных домах десятилетиями, во многих домах он все еще есть. Алюминиевые разъемы проводки (и сама проводка) подвержены коррозии, что ослабляет соединения, необходимые для безопасного движения электричества. Соедините это с высоким энергопотреблением обогревателей и некоторых нагревательных лент, и вы получите рецепт катастрофы. Рекомендуется как можно скорее заменить алюминиевую проводку во всех старых мобильных домах.

2 типа нагревательных лент, 2 типа установки

Существует два типа методов установки нагревательных лент. Во-первых, это проводная тепловая лента. Эти ленты профессионально подключены к электрической системе вашего дома и управляются собственным выключателем. Большинство из нас не могут позволить себе такую ​​роскошь, потому что для ее установки требуется лицензированный электрик. Второй метод установки нагревательной ленты заключается в использовании наружного сертифицированного удлинителя и розетки GFCI.

Греющая лента подключена к розетке GFCI.

Саморегулирующаяся нагревательная лента

Новые модели с автоматическим контролем температуры (также называемые саморегулирующимися) — лучший выбор, поскольку они экономят деньги на затратах на электроэнергию. Эти умные нагревательные ленты повышают температуру только с наступлением холодов. Вы можете подключить, установить и забыть, пока не отключите их весной.

Силиконовая нагревательная лента

Для готовых домов доступны два типа нагревательных лент. Первый тип представляет собой цельную плоскую нагревательную ленту с резиновым или силиконовым покрытием. При установке силиконовой нагревательной ленты она никогда не должна перекрываться, а нагревательная лента не должна иметь перегибов или крутых изгибов. Установите термостат на самом холодном конце трубы. Эта особая нагревательная лента покрыта резиной и устойчива к влаге, что помогает ей прослужить дольше.

Плетеная нагревательная лента

Второй тип нагревательной ленты — плетеный. Наиболее рекомендуется для мобильных домов. Плетеную нагревательную ленту купить и установить немного сложнее. Плетеная лента по-прежнему используется. Эта тепловая лента продается стопами, что может затруднить точное определение того, сколько вам понадобится. Кроме того, вы также должны приобрести два конца для установки на любой конец ленты. При установке он оборачивается вокруг трубы и может быть безопасно перекрыт, не беспокоясь, что делает его более безопасным в использовании. Недостатком использования этого типа нагревательной ленты является то, что она не имеет резинового покрытия, нагревательная лента имеет тенденцию ржаветь и перестает работать из-за отсутствия барьера для влаги. Большинству подрядчиков нравится использовать этот тип ленты, поскольку они могут покупать ее в больших количествах и использовать только то, что необходимо для конкретной работы.

Лучшая нагревательная лента для труб из ПВХ

Большинство водопроводных труб из ПВХ могут безопасно выдерживать температуры в диапазоне 140-160 градусов, не опасаясь расплавления.



Где установить нагревательную ленту

Греющую ленту следует устанавливать только на открытой трубе, расположенной за пределами вашего дома. Как указано выше, водопроводные и дренажные линии в области между землей и нижней частью мобильного дома являются наиболее распространенным местом для установки нагревательной ленты для мобильных и сборных домов. Хотя плинтус или фундамент помогает скрыть водопроводные линии и немного защитить трубы от непогоды, они все равно остаются открытыми трубами в неотапливаемом помещении. В большинстве звонков по линии замерзшей воды за последние 2 десятилетия у нас было колоссальные 9 звонков.5% пришлось на передвижной дом. Обычно в пределах 3 футов от точки заземления или там, где по какой-либо причине были повреждены или удалены обертка и изоляция живота мобильного дома.

Внешний вид мобильного дома.

Материалы, необходимые для установки нагревательной ленты

• Необходимое количество нагревательной ленты или оплетки, необходимое для обертывания водопроводных линий с интервалом от 6 до 8 дюймов.
• Блок питания (розетка GFCI, удлинитель)
• ПВХ/изолента
• Изоляция трубы из стекловолокна
• Пароизоляционная пленка
• Рулетка
• Ножницы и нож
• Маска, перчатки и защита для глаз
• Принадлежности для очистки трубы (тряпка с чистящим средством)

Предварительное планирование упрощает монтаж отопления и убедитесь, что у вас есть все, что вам понадобится, прежде чем лезть под дом. Предварительно обрежьте ленту, стяжки или хомуты, которые вы используете для крепления нагревательной ленты к трубе. Вы хотите закрепить или связать его, по крайней мере, через каждые 10-12 дюймов, но ближе всегда лучше. Вы хотите, чтобы нагревательная лента постоянно контактировала с водопроводной трубой. Узнайте о кредитах на ремонт мобильных домов здесь.

Сколько нагревательной ленты вам нужно купить?

Диаметр и материал вашей трубы используются для расчета необходимого количества нагревательной ленты. Например, для медной трубы диаметром 1/2 дюйма и длиной 18 дюймов потребуется около 24 дюймов нагревательной ленты. Вот таблицы для различной ширины и длины трубы, а также материала.

Кроме того, имейте в виду, что если производитель рекомендует это, вам также необходимо будет купить нужное количество изоляционной пленки из стекловолокна.

Как установить нагревательную ленту

Часто труба, необходимая для установки нагревательной ленты, проходит в нескольких футах под мобильным домом. Если в вашем доме мало места для обхода, установка может быть сложной. Кроме того, установка термоленты не так уж и сложна. Мы оцениваем его на 6 из 10 для тех, кому комфортно заниматься обычными домашними проектами.

Прикрепите нагревательную ленту с помощью рекомендуемой производителем ленты или стяжек.

 Параллельная установка

Существует два способа установки нагревательной ленты на трубу. Первый — параллельный, когда нагревательная лента прилегает к трубе по прямой плоской линии. Если вы используете этот метод под своим передвижным домом, обязательно поместите нагревательную ленту на стороне, наиболее подверженной воздействию погодных условий.

Параллельная нагревательная лента на водопроводе. #affiliate



Установка спиральной обмотки

Второй метод заключается в намотке нагревательной ленты по спирали вокруг линии подачи воды с короткими интервалами. Это лучший метод установки, если ваши водопроводные линии вертикальны и подвержены воздействию элементов более чем с одной стороны. На изображении ниже вы можете видеть светло-зеленую линию, идущую параллельно трубе. На второй трубе волнистые линии обозначают нагревательную ленту, а черные линии обозначают ленту, которая прикрепляет нагревательную ленту к трубе.

Спиральная нагревательная лента.



Оберните нагревательную ленту изоляцией

После того, как вы установили нагревательную ленту и убедились, что она остается максимально сухой, вы можете обернуть ее изоляцией, ЕСЛИ производитель нагревательной ленты рекомендует это (многие так делают). Изолирующая нагревательная лента помогает легче поддерживать постоянную температуру и защищает ее от повреждений. В 99% случаев мы рекомендуем изоляцию только из стекловолокна. Стекловолокно имеет более высокую огнестойкость, чем другие изоляционные материалы, такие как пенопластовые рукава, поэтому оно безопаснее.

Оберните изоленту из стекловолокна вокруг нагревательной ленты, если это рекомендует производитель.

Чтобы установить изоляцию из стекловолокна вокруг трубы с помощью нагревательной ленты, вы просто начинаете с одного конца и оборачиваете водопроводную линию, стараясь не сделать ее слишком тугой. Обертывание труб из стекловолокна на Amazon



Установка пароизоляции/барьера

Последним этапом установки нагревательной ленты является паро- или влагозащита. Влагонепроницаемый слой устанавливается так же, как и утеплитель, но пластик заворачивается в направлении, противоположном утеплителю. Вы пытаетесь добиться плотного прилегания униформы, но не слишком тесного. Вы хотите, чтобы изоляция была защищена от элементов. Изоляция из стекловолокна теряет свою эффективность при намокании.

Пароизоляционный слой поверх утеплителя из стекловолокна.



Другая важная информация о нагревательной ленте

Сколько энергии потребляет нагревательная лента?

Наиболее распространенные нагревательные ленты потребляют либо 2 Вт на фут, либо 7 Вт на фут и защищают водопровод от замерзания до впечатляющих -50 градусов по Фаренгейту. Newsminer.com объясняет, что если средняя нагревательная лента потребляет 5 ватт электроэнергии на фут, то нагревательная лента длиной 6 футов будет использовать 30 ватт для нагрева трубы. С их текущими тарифами на электроэнергию в Фэрбенксе, AK 30 ватт, распределенных в течение 4 месяцев, будут стоить около 20 долларов.

Тепловая лента была слишком изолирована пенным напылением и сгорела. (Amazon.com).

Безопасна ли нагревательная лента?

Саморегулирующиеся нагревательные ленты практически не нагреваются, поэтому они не помогают разморозить трубы. На самом деле их следует устанавливать на ваши трубы задолго до первых заморозков. Новые саморегулирующиеся ленты включаются при температуре ниже 40-38 градусов. Тем не менее, Washington Post сообщает, что современные сертифицированные нагревательные ленты, соответствующие стандартам UL, ежегодно становятся причиной около 2000 домашних пожаров, 10 смертей и 100 травм. Большинство этих несчастных случаев можно было бы предотвратить, если бы домовладельцы следовали этим советам:

• • Если вы используете удлинитель для питания нагревательной ленты, убедитесь, что он предназначен для использования вне помещений.
  • Приобретайте только нагревательные ленты, сертифицированные UL.
  • Греющая лента должна иметь заземление или вилку с тремя контактами. Особенно в старых мобильных домах из-за металлического корпуса и заземления. Используйте только розетку с быстродействующим прерывателем цепи замыкания на землю (GFCI).
  • Не устанавливайте нагревательные ленты внутри стен, полов или потолков. Нагревательную ленту следует использовать только снаружи.
  • Установите нагревательные ленты непосредственно на трубу, которую необходимо защитить от замерзания. Не устанавливайте нагревательную ленту вокруг изоляции трубы – только саму трубу.
  • Не покрывайте нагревательные ленты изоляцией, даже если это разрешено производителем ленты.
  • Если вы добавляете изоляцию, используйте только стекловолокно или другой негорючий материал. Не используйте пенопласт или виниловую изоляцию, так как они могут легко загореться.
  • Не наматывайте нагревательную ленту на себя, даже если это разрешено некоторыми производителями.
  • Никогда не используйте металл для крепления нагревательной ленты к трубе.
  • Ознакомьтесь с инструкциями производителя по расположению термостата. Должен ли он упираться в трубу и быть покрыт изоляцией для измерения температуры трубы или висеть без покрытия для измерения температуры воздуха?
  • Проверяйте все нагревательные ленты и электрические соединения перед зимой и не реже одного раза в месяц зимой. Замените нагревательную ленту, если на ней есть порезы, трещины, обугливания, следы от поедания животными, оголенные провода или ослабленный или отсутствующий конец. Если он выглядит подозрительно, его следует заменить или удалить.

Проверка термостата с нагревательной лентой.

Регулярно заменяйте нагревательную ленту

Говоря о замене, срок службы нагревательной ленты составляет всего 3 года. Большинство производителей нагревательных лент предупреждают, что вы должны заменять свои нагревательные ленты как минимум каждые 3 года. Греющая лента имеет почти постоянное соединение как с водой, так и с электричеством и обычно плохо защищена от непогоды.

Другая важная информация о нагревательной ленте

Вы не можете добавить нагревательную ленту после того, как ваши трубы замерзли, и ожидать, что она разморозит вашу трубу. Это, конечно, поможет, но термолента — это продукт для профилактики — она в первую очередь предотвращает замерзание лески. Узнайте больше советов по подготовке к зиме вашего мобильного дома. Водопровод, который замерзает и выходит из строя, может стать неприятным и дорогостоящим несчастным случаем не только для самой линии, но и для окружающих конструкций. К счастью, есть несколько хороших вариантов, которые помогут предотвратить любые проблемы в будущем. Узнайте больше о сантехнике в мобильных домах.

Греющая лента подключена к розетке GFCI.

Интеллектуальная сигнализация замерзания

Существуют системы сигнализации замерзания, которые можно установить, чтобы предупреждать вас, когда ваши линии достигают критически низкой температуры. Сама сигнализация устанавливается внутри вашего дома со шнуром, прикрепленным к водопроводу. Установка довольно проста и понятна, но, как всегда, следуйте рекомендациям и инструкциям производителя.
