#1

2774259

Отправлено 05.06.2013, 12:22:57

Всем привет.
Вечером разобрал глазок почистил и собрал. В итоге обвиняют, что угол обзора уменьшился.
Пробовал все комбинации. Нужна схема или толковое обоснование правильности моих действий.
ПС. Не слушайте женщин и не разбирайте глазки )

Прикреплённые изображения:

• Наверх

---

#2

Дасташа

Отправлено 05. 06.2013, 12:26:16

занимательная тема

• Наверх

---

#3

Spectra

Отправлено 05.06.2013, 12:35:42

• Наверх

---

#4

ART_D

Отправлено 05.06.2013, 12:57:26

Недеюсь автор темы понимает, что как бы он правильно не собрал глазок назад, он все равно до этого работал лучше, пока его кривые руки все не испортили, просить все надо по сто раз и. д.
Тема для Л.Ч.

Сообщение отредактировал ART_D: 05.06.2013, 12:57:44

• Наверх

---

#5

2774259

Отправлено

05.06.2013, 12:57:29

Спасибо большое, нашли еще одну отрицательную линзу, потерял видимо, когда снимал глазок.

• Наверх

---

#6

2774259

Отправлено 05. 06.2013, 13:06:23

Собрал, и действительно угол обзора увеличился.
Знание сила. Ниже привожу полный комплект деталей нашего глазка.
Спасибо.

Прикреплённые изображения:

• Наверх

---

#7

2774259

Отправлено 05.06.2013, 13:10:58

Недеюсь автор темы понимает, что как бы он правильно не собрал глазок назад, он все равно до этого работал лучше, пока его кривые руки все не испортили, просить все надо по сто раз и.д.

ЭТО ТОЧНО

• Наверх

---

#8

Sosipatych

Отправлено 05. 06.2013, 13:15:59

Я видел отца разок в дверной глазок (С) Нагано

• Наверх

---

Дверной глазок, что может быть проще?

Дверной глазок, что может быть проще?

Начиная ремонт в квартире родителей, сразу решил облагородить и утеплить металлическую входную дверь, установленную
много лет назад.
Стальной лист только снаружи, изнутри оргалит с утеплителем. Выкинув жидкую минеральную вату,
заполнил внутри полости листами толстого пенопласта. В ход пошли старое шертянное одеяло и новый кожзам с рынка.
Дверь стала не только лучше внешне, но и улучшилась звукоизоляция. (с наружи звонок уже не слышен)

Толщина выросла на 30мм.! Если с замком всё было в порядке, ( длинные сувальдные ключи и наращивание вертушка цилиндра легко решало проблемму толщины двери) то длинны глазка не хватало. Старый превратился во временную затычку и был
заказан новый с тем-же диаметром 16мм., что-бы не дорабатывать дверь, большей длинны. Вариант с электроникой даже не рассматривал. Трудно немолодых людей научить правильно использовать такие вещи. Всё, что попадалось «из оптического стекла в металле» имело малую рабочую длинну. Устав искать, увидел этот «образец высоких технологий» и сделал заказ. По отзывам всё было нормально. Дошло очень быстро, 18 дней!

Что имеем в результате покупки, за немалые деньги:

Первое, что насторожило это картинка слегка не в фокусе. И старый глазок имел более чёткую картинку!

Первый разбор поделки:
Достаточно хорошая токарка, без явных заусенцев из латуни. Слегка «подбивает» только кольцо обьектива, заметил это при
финишной сборке. И стандартный набор пластиковых линз! Впрочем об этом «производитель» скромно умолчал, ничего не
гарантируя, просто тупо приблизив увеличительную линзу к объективу, что-бы увеличить угол обзора. Все, даже мелкие, изменения расстояния между линзами оптики, приводят к искажения по границам обзора, уменьшению угла обзора,
замыливанию и другим нехорошим эфектам. Про увеличение числа линз, и изменения конструктива, при увеличении длинны оптической системы, производитель даже и не думает.
Мы же не прицелы Burris делаем, а дверные глазки. А гайку просто сделаем длиннее и так пойдёт

Старый глазок

Вот так работает нормальный широкоформатный глазок. Здесь сколько не меняй положение зрачка, только косоглазие заработаешь.

Отдвинул увеличительную линзу за ступеньку, (ближе в сторону глаза) сделав новую опорную втулку для линз оборотной
системы из куска фломастера и зафиксировал её с обратной стороны разрезанной вдоль трубочкой из его остатков.

Настроил глазок в «бесконечность». Чёткость стала в норме. Это важнее для немолодых людей, чем мифический угол обзора.
Не буду тролить про паралакс и диоптрийную отстройку, а то набегут «коментаторы» из других форумов.
Пластиковые линзы с остатками литников.

Хорошо видно небольшое количество резьбы в «гайке», её нельзя подрезать, что-бы поставить глазок в более узкую дверь.
Это делается для того, что-бы легче скрутить при несоосности, неверных допусках и деформации скручиваемых деталей.

Проверил результат после установки, поставив перед дверью табурет пока виден край и замерил катеты рулеткой.
Подсчитал угол зрения, после «табуреточного метода»

Всё собрал используя салфетки для чистки оптики и фиксатор резьбы для гайки объёктива.
Можно с натягом считать задачу выполненнной.
Получен более привлекательный вид, чёткое поле зрения (за счёт свежих линз)
и тот же дрянной пластиковый глазок в новой упаковке.

Как установить глазок в двери (и на какой высоте)

Глазки удобны, но они также обеспечивают чувство безопасности. Независимо от того, хотите ли вы узнать, какой шум вы слышали снаружи, или просто хотите проверить погоду, нельзя отрицать его преимущества. Поскольку на многих дверях нет глазков, вы можете самостоятельно выполнить установку.

Итак, хотите узнать, как установить глазок в дверь и какой высоты он должен быть? Выполните следующие действия:

1. С помощью рулетки отметьте на двери место, наиболее удобное для всех, кто живет с вами.
2. Просверлите отверстие спиральными сверлами.
3. Проденьте окуляр через отверстие, чтобы обеспечить плотное прилегание.
4. Зафиксируйте его снаружи двери.

В этом посте вы также узнаете о необходимых расходных материалах, подробном пошаговом руководстве, о том, нужен ли вам глазок, и несколько других полезных советов.

» НАВИГАЦИЯ «

Инструменты и расходные материалы для установки глазка

Установка глазка невероятно проста, если у вас есть необходимые инструменты для работы. Вы должны использовать электроинструменты, поэтому вы можете ознакомиться с разделом ниже о найме профессионала, если вам неудобно их использовать.

Вот инструменты и расходные материалы для установки глазка в дверь:

• Маркер, ручка или карандаш, чтобы отметить расположение глазка перед сверлением. Никогда не пытайтесь увидеть это на глаз!
• Сантиметровая лента для выравнивания середины двери и желаемой высоты.
• Защитные очки и перчатки для защиты глаз и рук от летящего дерева или металлического мусора.
• Электродрель, чтобы просверлить отверстие в любом месте глазка.
• Спиральные сверла, соответствующие размеру приобретаемого вами средства просмотра. На упаковке должны быть размеры и требования.
• Силиконовый герметик для фиксации смотрового окна.
• (дополнительно) Табурет или стремянка, чтобы подняться на уровень глазка.
• (дополнительно) Лента для отметки глубины сверления при сверлении деревянных дверей.

Установка глазка в дверь: шаг за шагом

После того, как вы собрали все необходимые инструменты, пора приступать к работе. Это работа для одного человека, но не помешает иметь рядом руку помощи на случай, если вам понадобится кто-то, кто передаст вам нужные инструменты. Без дальнейших церемоний, давайте перейдем к пошаговым инструкциям ниже.

1. Начните с определения высоты, на которой должен быть зритель. . Вы можете либо взять средний рост всех членов вашей семьи, либо установить его на уровне от 5 до 6 футов. Вы также должны убедиться, что вы измерили ширину вашей двери, чтобы найти центральную точку для вашего глазка. Когда вы нашли оба измерения, отметьте область маркером.
2. Оберните лентой основание сверла . Вы должны измерить ширину вашей двери, а затем намотать ленту на ту же глубину на сверло. Это не позволит вам просверлить слишком глубоко на другую сторону.
3. Прикрепите спиральное сверло к дрели и медленно прорежьте дверь в отмеченном месте снаружи . Все зрители будут иметь именно тот размер, который вам нужен, поэтому не беспокойтесь о выборе неправильного размера. Если вы не можете найти нужный фрагмент на упаковке, выровняйте его со зрителем. Зритель должен быть той же ширины, что и сверло у его основания.
4. Пройдите внутрь, как только сверло проткнет отверстие, затем повторите тот же процесс с внутренней стороны двери . После того, как вы успешно просверлите обе стороны двери, у вас должен получиться идеальный круг прямо в отмеченном месте. С помощью тряпки удалите мусор и полностью очистите отверстие.
5. Отделите окуляр, вынув линзу из тубуса, затем вставьте линзу в отверстие, которое вы только что создали . Объектив имеет резьбу снаружи, поэтому, как только вы его вставите, вручную затяните корпус с другой стороны дверцы. Примечание. Не забудьте поместить линзу внутрь, а не снаружи!
6. Перед завершением герметизации нанесите полоску силиконового герметика по краю линзы . Этот герметик предотвратит попадание влаги, а также поможет обеспечить надежную фиксацию на долгие годы.
7. Используйте инструмент, прилагаемый к просмотрщику (или четверть), чтобы завершить процесс затяжки. Это зафиксирует его на месте, но убедитесь, что вы не сорвете нити. Нескольких аккуратных поворотов будет более чем достаточно.

Как видите, установить глазок в дверь не так уж и сложно. Если вы привыкли заниматься ремонтом дома своими руками, вы можете выполнить весь процесс менее чем за пять минут. Даже если вы никогда раньше не делали ничего подобного, это не должно длиться дольше пятнадцати минут или около того.

Типичные ошибки

Несмотря на простоту установки, есть определенные шаги, которые можно сделать неправильно. Упущение этих ошибок и способов их избежать может стоить вам немало денег. Если вы боитесь напортачить, ознакомьтесь с распространенными проблемами, с которыми сталкиваются новички:

• Не забудьте добавить силиконовую бусину в конце. Если вы это сделаете, вам придется либо постоянно затягивать глазок в течение года, либо будет накапливаться влага. Когда происходит гниение древесины, вам в конечном итоге придется заменить всю дверь. Недорогая силиконовая трубка может сэкономить вам сотни долларов!
• Никогда не срезайте углы и не сверлите насквозь. Помните, что вы должны создать пилотное отверстие снаружи, прежде чем просверливать его изнутри. Невыполнение этого требования может привести к тому, что ваша дверь расколется, оставив щели вокруг глазка. Это не только будет выглядеть безвкусно, но и может привлечь термитов.
• Перед сверлением всегда измеряйте и делайте отметки. Попытка увидеть это никогда не сработает в вашу пользу. Вы должны измерить высоту, а также ширину перед маркировкой. Это займет всего около 30 секунд, но этот шаг сделает вашу дверь более гладкой. Вы поблагодарите себя позже.
• Убедитесь, что вы используете правильный размер бит. Традиционные сверла вообще не подойдут; Чтобы получился идеальный круг, вам понадобится скручивающая насадка. Всегда сверяйтесь с размером, указанным на упаковке. Для справки, большинству глазков требуется сверло диаметром ⅜ дюйма. Однако это измерение может измениться, поэтому проверьте его, прежде чем сверлить.
• Сверлите под углом 90 градусов, иначе вы испортите установку. Поскольку зритель должен скользить прямо на уровне глаз, вам нужно держать дрель перпендикулярно двери. Если во время сверления вы получите хоть малейший угол, зритель его не скользит. Вы застрянете с огромной дырой во входной двери.

Стоит ли платить профессионалу или самому?

Иногда проще и менее утомительно заплатить профессионалу, который сделает это за вас. Но давайте будем честными, вы здесь, потому что хотите знать, как сделать это самостоятельно. Есть много домашних ремонтов, которые требуют помощи профессионалов, но это не один из них. Все можно сделать за короткий промежуток времени.

Если вы решили нанять кого-то другого, чтобы сделать это за вас, то вам придется раскошелиться на внушительные 80 долларов за установку средства просмотра, независимо от того, сделай сам или нет. Эта оценка в 3-4 раза превышает сумму денег, которую вы бы заплатили, если бы сделали это самостоятельно, не говоря уже о том, что вам придется ждать, пока откроется их временное окно.

Короче говоря, нанять профессионала в некотором смысле удобно, но деньги того не стоят. Собрав необходимые инструменты и расходные материалы, вы сможете быстро установить новый дверной глазок на входную дверь. Зачем платить профессионалу, если можно сделать своими руками?

Заключение

Вы можете установить глазок в дверь максимум за 15 минут. С помощью друга или адекватных знаний по теме вы сможете закончить его за пять минут или меньше. В общем, установка дверного глазка — один из самых простых ремонтов, которые вы можете сделать для своего дома.

Краткий обзор поста:

• Всегда измеряйте и отмечайте перед тем, как начать сверлить.
• Перед просверливанием основного отверстия изнутри сделайте пилотное отверстие.
• Деревянные двери имеют свойство раскалываться.
• Не забудьте использовать силиконовый герметик для предотвращения проникновения влаги.
• Сверло под углом 90 градусов для глазка.

Как установить глазок в входной двери

Звонок в дверь. Ты никого не ждешь. Может быть, это Информационный центр издателя с огромным чеком! (Можете ли вы выиграть лотерею, в которой не участвовали?) Или, возможно, это пара хорошо одетых, вежливых молодых людей, желающих узнать, нашли ли вы Иисуса. (Аминь?) Или, знаете ли, может быть психопатом, который хотел бы войти внутрь и разрубить вас на мелкие кусочки. (Нет, спасибо.) Я хочу сказать, что мы живем в мире, где нам нужно увидеть, кто стоит у двери, прежде чем мы решимся вернуться домой. Глазок похож на идентификатор вызывающего абонента для посетителей; вы можете увидеть, кто это, прежде чем ответить. Хотите узнать, как установить глазок в входную дверь? Я понял.

Несколько лет назад ко мне в соседний дом переехал назойливый сосед. Эта история здесь , если вам интересно (спойлер: она сумасшедшая), но вот как она заканчивается: я установил глазок, чтобы мне никогда больше не пришлось с ней разговаривать. И угадайте, что? Мне больше никогда не приходилось с ней разговаривать.

* Не мой настоящий сумасшедший сосед. Но, наверное, чей-то…

Слушай! Кто идет туда?

Я знаю, что есть и другие, высокотехнологичные способы увидеть, кто стоит у вашей двери, но глазки недороги, их легко установить, и для их работы не требуется ничего, кроме вашего глазного яблока, чтобы подглядывать.

Хорошо, вам также нужно физически встать и подойти к двери , так что, если это слишком сложно, то, возможно, хороший дверной звонок Ring Doorbell будет для вас лучшим вариантом. Тогда вы сможете проверять посетителей на своем смартфоне, не вставая с вашего красивого дивана , пока кто-то кормит вас виноградом.

Будь верен себе. Этот пост не для вас.

Остальным из нас, простых людей, я покажу, как установить глазок. Потому что он тебе нужен, верно? И Барбра Стрейзанд говорит, что человек таких как ты самые счастливые люди в мире. Как будто она знала, когда писала песню, что у вас будет мне , чтобы показать вам, как его установить.

Вам повезло.

Как установить глазок

Наконец-то мы добрались до инструкций. Спасибо за терпеливость. Вот ваш список поставок:

• Дверь (да)
• A Глазок
• Карандаш
• Линейка
• Сверло 1/8″
• Сверло 5/8″
• Маленький напильник

Нулевой шаг: Спросите подругу, не возражает ли она, если вы установите глазок в ее дверь уже установили его в свою собственную дверь), чтобы вы могли продемонстрировать процесс самым удачливым людям в мире. Вы знаете, люди, которым нужны глазки.

Шаг первый: сделайте отметку

Глазки должны быть на уровне глаз. Выберите самого маленького взрослого в вашем доме и используйте высоту его глаз, потому что высоким людям гораздо проще немного присесть, чем идти за дурацкой табуреткой, чтобы вы могли смотреть в чертов глазок, который какой-то эгоцентричный, невнимательный, придурок-гигант установил только для себя, не думая о своей крохотной жене.

Кроме того, не тыкайте себе в глаза карандашом, потому что мне кажется, что это больно.

Шаг второй: Отцентрируйте отверстие

С помощью линейки убедитесь, что отверстие расположено по центру двери слева направо. Неотцентрованный глазок — это то, что будет раздражать вас вечно.

Шаг третий: просверлите направляющее отверстие

Используйте сверло 1/8″ (или аналогичное маленькое сверло), чтобы просверлить дверь прямо по сделанной отметке.

Убедитесь, что вы держите дрель как можно ровнее, и продолжайте работать, пока сверло не выскочит с другой стороны. (Я забыл сфотографировать другую сторону, но поверьте мне, бит действительно выскочил с другой стороны. )

Шаг четвертый: Большое отверстие

Используя сверло 5/8″ (или любой другой размер, указанный в инструкции по использованию глазка), просверлите направляющее отверстие. Начните с внутренней стороны, но остановитесь на полпути. Затем выйдите на улицу и повторите процесс. Таким образом, отверстие будет иметь аккуратные края с обеих сторон двери.

Шаг пятый: края напильника

Особенно если у вас металлическая дверь, у вас могут быть острые выступающие края. Используйте небольшой файл, чтобы сгладить их. Я купил дешевый набор файлов в долларовом магазине, который отлично подходил для этой задачи. Не сходи с ума. Ваш глазок будет закрывать края, но вы хотите, чтобы дверь была плоской. Вы даже можете постучать по краям молотком, чтобы сгладить их. Только будьте осторожны, чтобы не помять дверь.

Шаг шестой: установите глазок

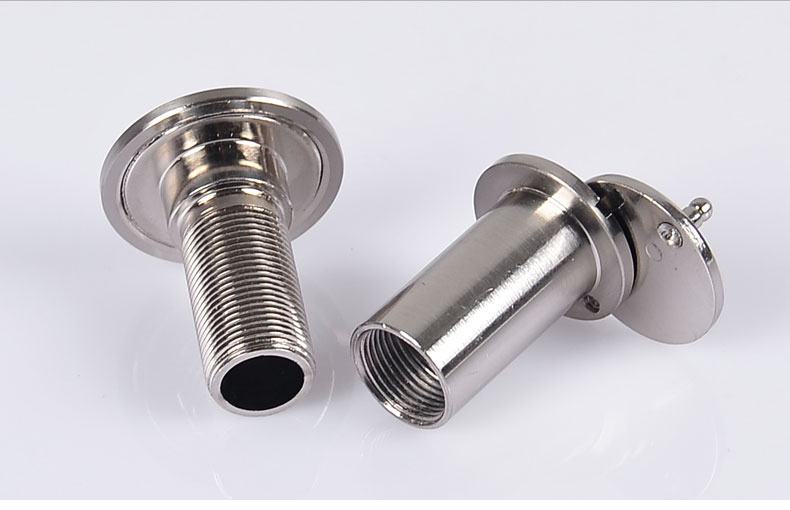

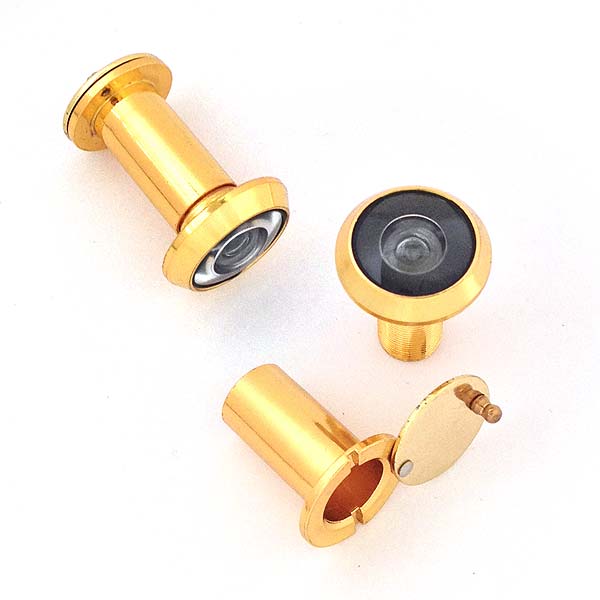

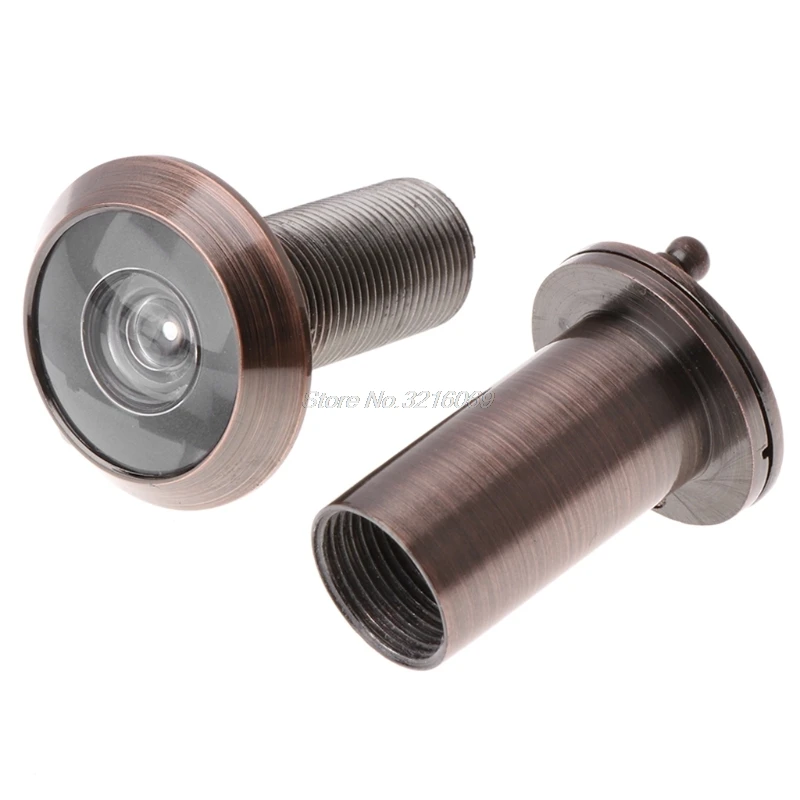

Глазки состоят из двух частей. Видеть?

Проденьте больший кусок через отверстие снаружи.

Затем возьмите меньший кусок и вставьте его через отверстие на внутренней стороне двери.

Удерживая внешнюю часть неподвижной, привинтите внутреннюю часть, чтобы затянуть вручную. (Помни, правый крепыш…)

Большинство глазков имеют прорезь на внутренней части. Вы можете использовать четвертак в этом слоте, чтобы затянуть глазок.

Шаг седьмой: подглядеть

Угадай что? Готово! Легко, верно? (Ну, вы, вероятно, не знаете, насколько это легко, потому что вы на самом деле еще не сделали это, потому что вы только сейчас прочитали этот пост, но поверьте мне. Это легко.)

Теперь вы готовы

Звонок в дверь. Ты никого не ждешь. Это может быть социально некомпетентный друг, который не понимает основ вежливости и просто пришел, не позвонив сначала. (Лучше бы им торт.)

Это может быть та вещь, которую вы заказали на Amazon три часа назад. (Как??) Или, вы знаете, это могут быть маленькие шумные переодетые человечки, требующие бесплатных угощений под угрозой обмана. (Бу.)

В любом случае теперь у вас есть полный контроль над тем, для кого вы хотите быть домом. И, эй! Как раз к Хэллоуину!

Лично я никогда не бываю дома на Хэллоуин, даже когда я дома на Хэллоуин. Не поймите меня неправильно, я не против праздника, как такового, но мне действительно на самом деле ненавижу угощение. Я думаю, что родители должны устраивать костюмированные вечеринки для своих детей, а не позволять им выпрашивать сладости у незнакомцев. Не зря, но разве мы не посылаем детям смешанные сообщения, когда говорим им, что нормально стучать в дверь незнакомца и просить конфеты, но не нормально принимать конфеты от милого человека с фургоном?

Но, я отвлекся…

Иди, Пип, Делай

Итак, ты чувствуешь себя одним из самых счастливых людей в мире? Потому что я просто зацепил тебя. Теперь вы более чем готовы установить свой собственный глазок. И вроде Барбра говорит…

Но перед этим вы не удосужились покрасить входную дверь? Потому что вы не хотели бы устанавливать свой блестящий новый глазок в дрянной входной двери.
