Как соединить два окна ПВХ между собой

dav > активист
модератор
эксперт

Фальцевые подкладки

Пластиковые элементы, с помощью которых устанавливаются стеклопакеты в конструкцию.

Уплотнитель

Изделие из упругих материалов (резины, каучуковых соединений) для герметизации примыканий в ПВХ конструкции. Обычно все профиля уже поставляются с экструдированным уплотнителем.

Расширительные профили

Специальные профили, позволяющие нарастить ширину рамы.

Соединительные профили

Профили, предназначенные для соединения нескольких ПВХ конструкций, стоящих одном проёме.

Угловой соединитель(квадрат)

ПВХ профиль преимущественно прямоугольной формы, служит для соединения рам конструкции под прямым углом.

Эркерный профиль(вариационный)

Профиль пластикового окна, позволяющий выбрать угол расположения стыкующихся между собою рам пластикового окна от 90 до 180 градусов на полукруглых, треугольных или многогранных остеклённых выступах в стене здания.

Соединительная планка

Тонкий ПВХ профиль, с помощью которого можно соединять рамы конструкций, значительно не увеличивая их общие габариты (3-5мм).

Кость (статика)

Соединительный профиль шириной около 20 мм с обязательным армированием. Служит для соединения рам конструкций при значительной высоте, для придания жёсткости.

Стеклопакет

Светопрозрачная часть окна. В зависимости от того, сколько стекол используется, различают однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры) стеклопакеты. В основном используются однокамерный стеклопакет общей толщиной 24мм и двухкамерный — 30-32мм. Стеклопакет заполнен воздухом или инертным газом.

Конфигурация (формула) стеклопакета

Описание, отражающая количество, толщину стёкол, их вид и расстояние между стёклами в стеклопакете пластикового окна. В начале и в конце формулы идёт толщина стекла.

Камера (стеклопакета)

Пространство внутри стеклопакета пластикового окна, ограниченное стеклом.

Дистанционная рамка

Элемент стеклопакета, служащий распоркой между отдельными стеклами. Обычно дистанционная рамка сделана из алюминия, реже из стали, ПВХ или других материалов.

И-стекло (і-стекло, энергосберегающее стекло)

Стекло с мягким селективным покрытием, улучшающим теплосберегающие свойства стеклопакета. Задерживает инфракрасное (тепловое) излучение.

Аргон

Инертный газ, используемый для заполнения стеклопакетов пластикового окна.

Сэндвич-плита

Непрозрачная панель, которая устанавливаетя вместо стеклопакета. По своим характеристикам превосходит двухкамерный стеклопакет по теплоизоляции, состоит из пенополистирола высокой плотности и облицована снаружи твердым пластиком.

Стекло тонированное

Стекло, которому придан определённый цвет путём введения красителей в процессе стекловарения (тонированное в массе) или нанесением покрытий (специальных тонирующих пленок) на поверхность стекла.

Фурнитура

Это механизмы и детали, обеспечивающие открывание створок (ручка, петли, запорные механизмы, шпингалеты, декоры).

Балконная защёлка

Деталь фурнитуры пластиковой конструкции, позволяет фиксировать балконную дверь в закрытом положении без поворота ручки балконной двери (в основном используется со стороны балкона).

Блокиратор неправильного (ошибочного) открывания

Предотвращает поворот ручки в режим откидывания, когда створка уже находится в режиме поворота, чтобы окно или дверь не повисли на одной петле (что может вывести их из строя).

Детский замок

Позволяет заблокировать поворотную функцию створки, но оставляет возможность его откинуть (для ограничения доступа детей к открытому окну).

Петля

Деталь фурнитуры пластикового окна на которых крепится створка в раме.

Микролифт

Позволяет приподымать провисшую створку при закрытии, разгружая петли. Создаёт дополнительную опору для створки.

Микропроветривание (щелевое проветривание)

Небольшая щель при повороте ручки на 45 градусов. Механизм микропроветривания устанавливается только в поворотно-откидных створках.

Пошаговое проветривание

Даёт возможность фиксировать наклон (откидывание) створки в 4 позициях. Достигается за счёт простой манипуляции с помощью оконной ручки. Механизм пошагового проветривания устанавливается только в поворотно-откидных створках.

Шпроссы

Это декоративные элементы. Шпросс устанавливается внутрь стеклопакета.

Антимоскитная сетка

Препятствует проникновению насекомых в квартиру или дом через окно пвх. Она выглядит на окнах пвх аккуратным элементом, который при желании можно снять. Антимоскитная сетка крепится с наружной стороны пластиковых окон пвх.

Жалюзи

Светозащитная конструкция, состоящая из горизонтальных или вертикальных вращающихся пластин, позволяющая регулировать световой и воздушный потоки, проходящие через пластиковые окна.

Козырек

Элемент изделия предназначен для отвода воды (устанавливается над конструкцией снаружи).

Отлив

Элемент изделия предназначен для отвода воды (устанавливается под конструкцией снаружи).

Подоконник

Горизонтальная часть внутреннего обрамления оконного проема, укладываемая на уровне нижней части рамы.

Проём (оконный, монтажный)

Проем в стене для монтажа одного или нескольких оконных блоков, конструкция которого предусматривает также установку монтажного уплотнения, откосов, отливов, подоконника.

Откос

Часть оконного проема, расположенная между оконным блоком и поверхностью стены. После установки оконных блоков чаще всего необходимо производить отделку откосов. Сделать это можно при помощи штукатурных смесей, либо гипсокартонных листов, вспененого ПВХ, чаще используется сэндвич-панель. Возможна установка отделка арочных откосов.

Ламинация (цвет)

Для «цветных окон» существует так называемые ламинационые пленки. Они наносятся на профиль с помощью специального оборудования на одну из сторон профиля (или на обе). Такая пленка может имитировать структуру и цвет различных пород дерева или же быть цветной однотонной. Ламинация значительно влияет на стоимость металлопластиковой конструкции.

Роллеты

Жесткая алюминиевая подвижная конструкция, которая может быть установлена в качестве замены решётки.

Коэффициент теплопередачи

Величина теплового потока через единицу площади конструкции при разности температур между внешней и внутренней средой в один градус. Чем выше коэффициент, тем лучше конструкция удерживает тепло. Наиболее высокие показатели обеспечиваются 5 и 6 камерным ПВХ профилем и двухкамерным стеклопакетом с И-стеклом.

Демонтаж

Извлечение из оконного проёма старой конструкции перед установкой новой.

Монтаж

Установка конструкции в проём с последующим закреплением окна (в основном на анкера, анкерные пластины и полиуретановую пену).

Монтажная глубина

Технологическая глубина рамы, то что мы в быту называем толщиной окна. Это расстояние между поверхностью рамы, обращенной к улице, и поверхностью, обращенной внутрь помещения.

Монтажный зазор

Расстояние между стеной и рамой конструкции. Заполняется теплоизоляционными материалами (пеной), в дальнейшем подвергается отделке.

Анкерная пластина

Крепёжная деталь, применяемая для предварительного закрепления пластиковых окон в оконном проёме.

Анкер

Вид дюбеля, используемый при монтаже металлопластиковых конструкций. При установке оконной конструкции на анкера, необходимо извлекать стеклопакеты.

Соединительный профиль для окон пвх

При приёмке квартиры обнаружили,что нет соединительного ПВХ профиля между рамой окна и балконом.

Лучший ответ

наверно вы меня не поняли.

А я думаю, что правильно вас понял)

Вот профиль о котором вы говорите:

Он у меня остался после того, как я разъединил дверной и оконный блок между собой.

И дуло с торца этого профиля, в области подоконника, нещадно, ибо ничего не мешало продольному перемещению воздуха при незагерметизированных торцах.

Полезный ответ? Да / Нет

Как проводится сборка рамы балконного блока из ПВХ-профиля?

Установка балконного блока своими руками ставит множество задач перед начинающим мастером. Нужно сделать замеры с учётом четверти окна, заказать и привезти на объект изготовленную конструкцию, правильно подготовить проём и, что очень важно, корректно собрать в единое целое сам блок. Грамотная сборка рамы балконного блока из ПВХ-профиля заключается в том, чтобы соединение двери и окна между собой оказалось прочным, герметичным и в итоге не промерзало в период холодов. В этой статье вы найдёте несколько полезных рекомендаций по поводу того, как правильно собрать балконный блок.

Как вы понимаете, будущий узел примыкания двух элементов конструкции требует тщательной герметизации. Зафиксируйте дверную раму на полу петлями вниз и нанесите монтажную пену вдоль ребра рамы, находящегося сверху.

Слой пены обязательно должен пройти процесс первичной полимеризации. Эти 15 минут следует потратить на подготовку окна. При помощи шуруповёрта и 5-ти миллиметрового сверла надсверлите оконный профиль в трёх местах со стороны противоположной петлям так, чтобы отверстия вышли в центре крепёжной части рамы. Надсверливать лучше с внешней стороны: во-первых, так проще и удобнее во-вторых, это поможет избежать повреждения уплотнительных резинок вращающимся элементом шуруповерта.

Пока вы будете заниматься окном, нанесённое вами клеящее вещество уже приобретёт подходящую консистенцию: пена перестанет быть вязкой и липкой.

Обратите внимание: Соблюдение нормы первичной полимеризации помогает избежать неприятных последствий, так как случайно сдавленные участки свеженанесённой пены теряют способность к расширению, что лишает данный участок примыкания герметичности. Подсохшая корочка защитит вещество от неосторожных прикосновений. В момент соединения деталей она лопнет, высвобождая клеящий состав, что гарантирует технологичность и надёжность стыка.

Теперь установите на одну из конструкций соединительные профили, предварительно удалив с рам защитную плёнку. Дополнительно нанесите немного монтажной пены для лучшего склеивания и соедините дверную и оконную рамы. Обязательно выровняйте по горизонтали все детали, прежде чем окончательно скрепить их между собой. Для финального этапа сборки нам понадобится шуруповёрт, бита РН 2 и саморезы со сверлом.

Важно: не следует вкручивать саморезы слишком сильно, чтобы не деформировать профиль, при этом их длины должно быть достаточно, чтобы пройти сквозь первую деталь и закрепиться в армировании второй.

Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами.

Какие бывают соединители пластиковых окон?

Необходимо знать какой системы у вас пластиковое окно, так как у каждого производителя разные типы соединений и могут сильно отличаться друг от друга. Даже окна одного производителя может иметь различные виды соединений. Так к примеру оконные профили, выпускающиеся под брендом GOODWIN имеют как минимум два самых распространённых оконных систем, такие как группа 583 и группа 705

В каждой группе профиля отличаются друг от друга, хотя имеют одинаковые названия. Отличаются они по артикулам, которые состоят из четырёх цифр. Ниже приведены сами профили и их комплектующие, в том числе и крепёж.

Установка балконного блока — все подробности процесса

Балконный блок ПВХ состоит из балконной двери и окна. Существуют разные вариации этого сочетания. Например, окно расположено справа или слева от двери. Возможен вариант: балконная дверь между двух окон.
Каждый из элементов блока может кроме распашного механизма открывания иметь ещё и откидной. Окна также бывают и глухие, которые не открываются.

В комплект входят:

  • откосы,
  • отлив,
  • порог,
  • подоконник,
  • фурнитура.

Если рассмотреть из чего состоит балконная дверь — это коробка и дверное полотно. Окно имеет раму и створки.

Подготовительные работы

Следует освободить пространство от лишних вещей и мебели, чтобы можно было проводить установку новой конструкции, накрыть плёнкой то, что нельзя вынести из комнаты, во избежание попадания строительного мусора и пыли.

Чтобы осуществить монтаж балконного блока, следует подготовить для него место, выполнив демонтаж старой конструкции.

  • Снимают створки окон и полотно двери.
  • Для удаления деревянной рамы её следует в нижней части распилить ножовкой. После этого вынуть частями из проёма, поддев монтажным ломом.
  • Снимают с откосов штукатурку, если она есть, при помощи перфоратора.
  • Счищают с поверхности проёма остатки уплотнителей, утеплителя, монтажной пены, используя щётку.

Если предшествующей конструкцией был также металлопластиковый балконный блок, то его демонтаж начинается с удаления всех креплений, шурупов, накладок с рамы после снятия внутренней части дверей и окон.

Проём следует освободить от отделки до капитальной стены.

Проем, готовый к установке новой конструкции

Пошаговая установка балконного блока

Для работы по установке балконной двери и окна понадобятся инструменты:

  • болгарка,
  • пистолет для пены,
  • электролобзик,
  • рулетка,
  • шуруповёрт,
  • уровень,
  • перфоратор,
  • резиновая киянка.
  • дрель,
  • канцелярский нож,
  • молоток,
  • угольник,
  • маркер,
  • ножницы по металлу,
  • монтировка.

Сборка балконного блока

Перед установкой пластикового балконного блока следует соединить дверную конструкцию и оконную в одно целое. Для этого необходимо поставить оконный блок с балконной дверью на верхние стороны, состыковать боковые части. Между ними следует расположить соединительную планку. Надо хорошо проверить, чтобы верхние стороны рам, которые оказались на полу, были на одной линии. Для этой операции необходимо выбрать ровную поверхность.

Совет: Если окно имеет подвижную створку, её на время монтажа для удобства нужно снять. В дверном балконном блоке нужно снять с петель дверь.

Два комплекта соединяют шурупами. Для них заранее делают отверстия на расстоянии тридцати сантиметров друг от друга в раме дверного блока и начинают скручивание конструкций с его внутренней стороны. После этого получается единый балконный блок.

Также рекомендуем к прочтению нашу статью: «Монтаж окон ПВХ по ГОСТу: инструкция». Она будет полезна для общего знакомства с технологией, элементы которой также присутствуют и в монтаже блочной конструкции.

Окна и двери из ПВХ, а особенно их фурнитура, требую определенного ухода. О полезных средствах для этого читайте здесь.

Выбираем элементы крепления

Балконный блок может крепиться при помощи:

  • нагелей,
  • анкерных пластин,
  • анкерных болтов.

Каждый из видов крепления имеет свои преимущества и недостатки и может быть выбран для работы.

Совет: Выберите для крепления анкерные пластины. В этом случае можно производить установку, не разделяя рамы и стеклопакеты.

Подготовка балконного блока к установке

На двух боковых и верхней горизонтальной поверхности рамы закрепляют монтажные пластины. Их присоединяют шурупами. От углов конструкций отступают пятнадцать сантиметров и устанавливают пластины так, чтобы они были повёрнуты к внутренней стороне блока. Между крайними пластинами нужно прикрепить промежуточные на расстоянии друг от друга 50 ÷ 70 см. Шуруп пропускать посредине ширины блока в углубление профиля.

По периметру блока с внешнего края наклеивают ленту ПСУЛ. Это уплотнительный элемент, предписанный нормативами с целью защиты от влаги и ультрафиолетовых лучей монтажной пены.

Если предусмотрена установка москитной сетки, на этом этапе на окно прикручивают кронштейны для её крепления. Примеряют сетку, чтобы она равномерно накрывала проём, намечают места установки кронштейнов и прикрепляют их шурупами.

Последовательность монтажа

Рассмотрим, как установить балконный блок своими руками:

    Если в комплект входит порог, то можно сразу начинать монтаж блока. В случае его отсутствия, следует изготовить порог и с него начать установку.

Рекомендуется использовать пластиковые монтажные клинья, а не деревянные

  • Блок ставят на подставки (монтажные клинья), которые после окончания работ остаются на месте, не вынимаются. Их предусматривают под каждый вертикальный элемент блока. Для того, чтобы конструкцию сориентировать в пространстве строго вертикально и горизонтально (поперечные элементы) используют подставки разной высоты.
  • Временную фиксацию в проёме делают также при помощи монтажных клинышек.
  • Проверяют уровнем правильность расположения в плоскостях: горизонтальной и вертикальной. Клиньями делают корректировку погрешностей. Их удобно использовать как парные элементы. Строительный уровень кладут на горизонтальный элемент блока. При необходимости подправить – молотком подбивают клинья в нужном направлении. После этого прикладывают уровень к вертикальной составляющей блока и регулируют его расположение клиньями, которые установлены слева и справа между блоком и стеной.

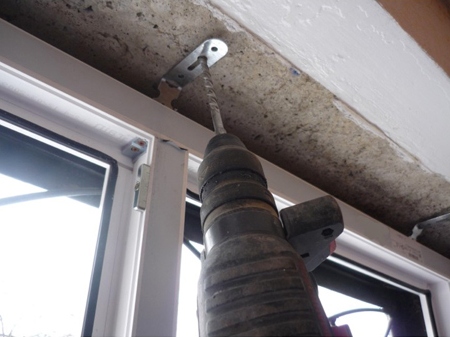

  • Теперь фиксируют блок креплением заранее подготовленных пластин. Их аккуратно разгибают и подтягивают к стене, чтобы не сдвинуть выверенный в пространстве блок. Для крепления пластины через отверстие одной из них сверлят перфодрелью отверстие в стене, глубиной в восемь сантиметров. Крепление анкерных пластин

    Шуруповёртом вкручивают в это отверстие шуруп, присоединяя пластину к стене. И так последовательно крепят все заготовленные монтажные пластины.

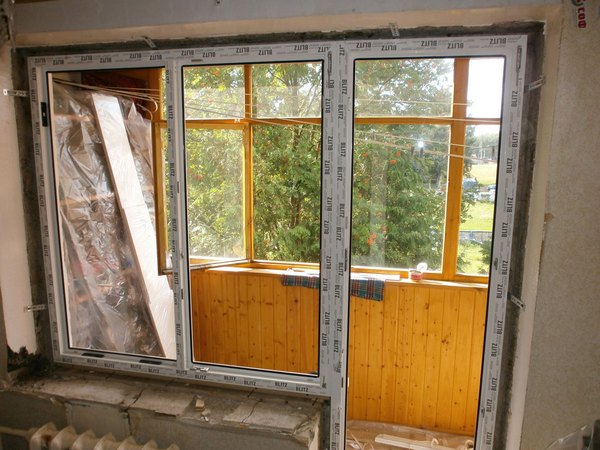

    Установленный блок в проеме

    Установка отлива для открытого балкона

    • От заготовки отлива отрезают ножницами по металлу по намеченной линии часть, которая соответствует ширине окна.
    • Со стороны балкона устанавливают выкройку слива, прикручивают шурупами к профилю из монтажного комплекта.
    • С наружной стороны оконного проёма можно, по желанию, установить декоративные уголки. Зазоры соединения слива со стеной с двух сторон заполняют герметиком.

    Заделка зазоров монтажной пеной

    В соответствии с нормативами верхний горизонтальный шов не должен превышать по ширине двадцать миллиметров, а боковые между блоком и стеной могут быть до пятидесяти пяти миллиметров в зависимости от размеров конструкции. Со стороны помещения необходимо заполнить зазоры монтажной пеной, оставляя свободной одну треть пространства. Это будет технологический просвет, который пена займёт после застывания и расширения.

    Для того, чтобы пена прошла все необходимые технологические этапы, швы оставляют в покое на сутки. После этого специальным ножом срезают излишки застывшей пены. Качественный шов не должен иметь в своей структуре пустоты.

    Установка дополнительных деталей

    Установка балконного блока своими руками почти завершена. Осталось доработать детали.

    Устройство подоконника

    Подоконник подгоняют по размеру, чтобы он хорошо стал под окно. Его ширина должна позволять задвинуть его при установке за раму окна на два сантиметра.

    Из кусочков древесины следует сделать бруски, которые подкладывают под устанавливаемую деталь во избежание её прогиба. Бруски подбирают по размеру, чтобы обеспечить угол наклона подоконника в два градуса.

    На элемент кладут груз, а после заполняют стыки монтажной пеной. Груз нужен, чтобы застывающая пена не приподняла конструкцию.

    Заполнение стыков подоконника:

    • сначала в месте соединения с окном,
    • боковые стороны,
    • под подоконником в месте соединения со стеной, но не на самый край.

    После суточного технологического перерыва можно убрать груз.

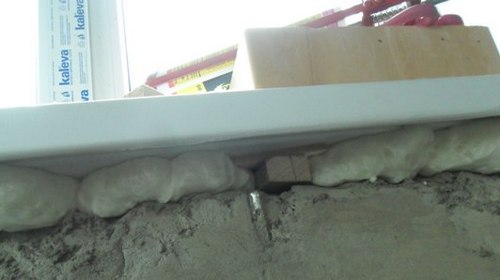

    Запениваем пространство под подоконником

    Внутренние откосы

    Откосы на балконном блоке можно оштукатурить или установить декоративную деталь – специальные внутренние откосы. Часто в комплект входят сэндвич панели. Они сделают внешний вид откосов современным и эстетичным, кроме того, утеплят проём.

    В зависимости от того, где у вас находится балкон, возможны разные варианты его оформления. Это могут быть шторы для спальни с балконной дверью, для кухни или зала. Специфика подбора аксессуаров с фото-примерами.

    Часто после ремонта становится актуальным вопрос о том, как отмыть пластиковый подоконник. Ответ на него вы найдете в нашей статье.

    Советы по организации освещения на лоджии читайте тут. Вы узнаете как провести электричество правильно подобрать светильники.

    1. Заготавливают отрезки стартового профиля по размеру длины верхней рамы и боковых поверхностей.
    2. Заготовки крепят шурупами по периметру блока с трёх сторон.
    3. Замеряют необходимые размеры для верхней панели и боковых частей.
    4. Вырезают панели нужных размеров.
    5. Вставляют панели в прикрученный стартовый профиль, сначала верхнюю деталь, а потом боковые элементы.
    6. Один край панели получается закреплённым в профиле, а под часть панели, выступающей в комнату, в зазор между элементом и стеной набрызгивают небольшое количество пены, слегка отогнув конструкцию и прижав затем на место к стене. До момента застывания пены откосы на проектных положениях удерживаются при помощи малярного скотча. После суточного перерыва, скотч снимают, лишнюю пену обрезают.
    Декоративные наличники
    • Заготавливают наличники (F-профили) необходимого размера.
    • Одевают детали на концы декоративных панелей, в углах следует выполнить соединение под сорок пять градусов.
    • Места соединения боковых и верхних панелей, а также снизу боковых декоративных элементов с подоконником заделывают силиконовым герметиком.

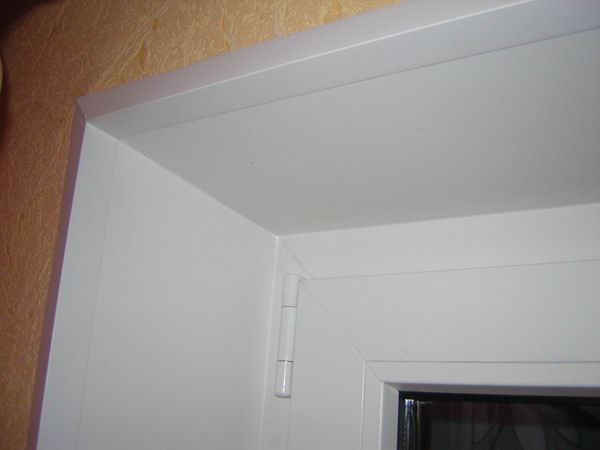

    Откосы в завершенном виде

    Установка балконного блока видео

    Здесь представлен видеосюжет на тему нашей статьи о том, как установить балконный блок самостоятельно. В нем вы найдете полезные советы от профессионалов.

    Из чего состоит пластиковое окно?

    Пластиковые окна стали неотъемлемой частью современного дома, однако многие даже и не задумываются о конструкции окон ПВХ. Пластиковое окно состоит из:

    • створка,
    • рама,
    • стеклопакет,
    • фурнитура,
    • резиновые уплотнители,
    • штапик,
    • штульп,
    • импост.

    Створка.

    Створка пластикового окна состоит из пятикамерного или трехкамерного пластикового профиля. Внутри этого профиля находится оцинкованный стальной армирующий профиль, который имеет П-образную форму. Створка предназначена для того, чтобы пластиковое окно имело части которые могут открываться (виды пластиковых окон).

    Рама, как и створка, состоит из пятикамерного или трехкамерного пластикового профиля. Внутри этого профиля находится оцинкованный стальной армирующий профиль, который имеет форму прямоугольной трубы или П-образную форму. В раме всегда присутствует армирующий профиль. Стальные и пластиковые профиля, между собой соединяются с помощью шурупов . Рама придает конструкции жесткость. Именно через нее окно крепится в проеме (об установке пластиковых окон читаем здесь).

    Стеклопакет.

    Является неотъемлемой частью окна. Он состоит из нескольких стекол, которые в свою очередь разделяются металлической дистанционной рамкой. С помощью двух слоев герметика конструкция прочно соединяется. Стеклопакеты подразделяются на трех-, двух- и однокамерные.

    Камера это промежуток (газовый или воздушный) между стеклами. Пример: однокамерный стеклопакет состоит из двух стекол, которые разделяет воздушное пространство. Стеклопакеты различаются по ширине: 42, 32, 30, 28, 24 мм.Если ширина однокамерного стеклопакета равна 24 мм, это значит, что между собой соединены два стекла шириной 4 мм и расстояние между ними равно 16 мм.

    От количества стекол и их вида зависят энергосберегающие свойства стеклопакета. На однокамерном стеклопакете конденсат образуется уже при минус восьми градусов, а на двухкамерном при минус восемнадцати. Основные функции стеклопакета это звукоизоляция и теплоизоляция (о плюсах пластиковых окнах читаем здесь). Специальные стекла с низкоэмиссионным поверхностным слоем (i-стекло или k-стекло) и несколькими воздушными камерами используют для уменьшения тепловых потерь через стеклопакет. Также можно увеличить расстояние между стеклами или заполнить расстояние между стеклами инертными газами, это улучшит звукоизоляцию.

    Фурнитура.

    Объединяет в себе все металлические неподвижные и подвижные элементы пластиковых окон (петли, замки для запирания окна, ответные части замков запирания, оконные или дверные ручки и т.д.). Фурнитура необходима для соединения между собой створки и рамы. Помимо этого благодаря фурнитуре окна можно открывать в различных вариантах. Также к фурнитуре можно отнести аксессуары к пластиковым окнам.

    Резиновые уплотнители.

    Необходимы в местах соединения штапика и стекла, рамы и створки и т.д. Резиновые уплотнители обеспечивают плотное соединение, и не позволяют избежать проникновения воды или продувания. Как правильно ухаживать за резиновыми уплотнителями раскажет статья уход за пластиковыми окнами.

    Штапик.

    Это элемент окна, который сделан из пластика. Штапик может иметь различную ширину в зависимости от толщины стекла. Он крепит стеклопакет.

    Штульп.

    Штульп это пластиковый профиль, который служит для соединения двух створок. При открывании одна створка является зависимой и не имеет оконной ручки. Штульповое соединение хорошо тем, что если полностью открыть две створки, то полностью свободным окажется весь проем.

    Импост.

    Импост это пяти- или трехкамерный профиль. Внутри этого профиля находится оцинкованный стальной армирующий профиль в виде прямоугольной трубы. Импост необходим для соединения более двух створок в конструкции одного окна. Каждая створка может открываться отдельно.

    Видео.

    Оценка статьи:

    Загрузка… Сохранить себе в: Как соединить два окна ПВХ между собой Ссылка на основную публикацию wpDiscuzAdblock
    detector
  • Как соединить пластиковые окна между собой

    Как соединить пластиковые окна между собой

    Наш специалист Вам перезвонит, запишет на бесплатный замер.
    для этого пожалуйста заполните форму ниже.

    Наш специалист Вам перезвонит, что-бы уточнить детали,
    необходимые для рассчета монтажа.

    Как самостоятельно поставить пластиковое окно

    Что нам понадобится для монтажа окна?

    Перфоратор, шуруповерт, молоток, отвертки, нож строительный, пистолет для укладки монтажной пены.

    Сэндвич-панель для откосов, подоконник и заглушки к нему, отлив оконный, пена монтажная, герметик, Лента пароизоляционная, лента паропроницаемая, ПСУЛ, анкер рамный, саморез по металлу оцинкованный.

    Как правильно замерить окно?

    Для того, чтобы заказать оконный блок, надо правильно замерить оконный проем.

    Рассмотрим замер проёма с четвертью (это такой выступ, встречается в панельных и блочных домах).

    Для начала промерим ширину проема (размер А) со стороны улицы. При помощи щупа произвести несколько контрольных замеров четверти (размеры В1 и В2) (рис. 1)

    Определяем внутреннюю ширину оконного проёма: С = В1 + А + В2

    Промерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) (рис. 2).

    Определяем расчетную высоту оконного проёма: У = Н + В3

    Определяем ширину оконного блока (рис. 3).
    Если размер В 40 мм (рис. 1), то ширина оконного блока = А + (2 × 25) мм, где 24 мм — оптимальная величина заведения рамы за четверть.

    Определить высоту оконного блока (рис. 2)
    Если размер В3 40 мм, то высота оконного блока = Н + 25 мм, где 25 мм — оптимальная величина заведения рамы за четверть.

    В оконном блоке нет четверти, как замерить?

    Мерить со стороны улицы. Если есть слой штукатурки, установить толщину слоя при помощи узкой отвертки (рис. 4, 5)

    Определить габариты оконного блока:

    Ширина оконного блока = А – (2 × 20) мм,
    где 20 мм — оптимальный монтажный зазор (рис. 4)

    Высота оконного блока: = Н – 25 мм (рис. 5).

    Замер отлива и подоконника

    Lвнеш. от. — длина внешнего откоса, Lотл. — длина отлива

    Bвнеш. от. — глубина внешнего откоса, Bотл. — глубина отлива

    Lвнут. от. — длина внутреннего откоса, Lпод. — длина подоконника

    Bвнут. от. — глубина внутреннего откоса равна ширине подоконника, если он отходит от внутренней грани стены на 50 мм

    Hотк. — высота внутреннего откоса

    Lб.п. = Hотк. + 50 мм — длина боковой панели (нужно 2 шт.)

    Lв.п. = Lвнут. отк. + 100 мм — длина верхней панели (нужна 1 шт.)

    Lвнут. отк. — длина внутреннего откоса

    Bп. (глубина панели откоса равна) = Bвнут. отк. (глубине внутреннего откоса)

    Подготовка к монтажу

    Снимаем створку окна:

    Снять декоративные накладки с петель.

    Поставить ручку в положение «поворот» и открыть створку.

    Штифт верхней петли потянуть вниз при помощи отвертки, преодолев сопротивление. Придерживая створку от выпадения, наклонить её на себя и, приподняв вверх, снять с нижней петли.

    Установку створки на место производить в обратной последовательности. При возвращении штифта в исходное положение необходимо зафиксировать его при помощи отвертки.

    Установка монтажных пластин:

    Пластину установить параллельно раме и повернуть на 90°, длинным концом внутрь помещения. Закрепить пластину саморезом с буром 4×35 мм.

    Установка оконного блока в проем окна.

    Установить раму оконного блока в проём согласно схеме:

    С помощью отвеса и уровня выверить положение рамы по вертикали и горизонтали. Максимальное отклонение — 1,5 мм на 1 метр, но не более 3 мм на всю высоту/ширину изделия согласно ГОСТ 30674-99. Одновременно предварительно закрепить раму в проёме путём расклинивания монтажными клиньями и прокладками.

    Изогнуть пластины в рабочее положение и разметить на откосе проёма отверстия для крепления пластин. Карандашом отметить на внешней стороне рамы контур проёма.

    Убрав монтажные клинья, вынуть раму из проёма. Буром диаметром 6 мм просверлить отверстия для крепления анкерной пластины. В подготовленные отверстия вставить нейлоновые дюбели диаметром 6 мм. Очистить поверхности оконного проема от пыли.

    ПСУЛ устанавливается, если у оконного проёма имеется четверть. Если оконный проём не имеет четверти, наружный шов герметизируется после установки оконной рамы специальными влагоизоляционными, паропроницаемыми герметиками. ПСУЛ крепится посредством самоклеящегося слоя. Наклеить ПСУЛ непосредственно с наружной стороны рамы на расстоянии 3–5 мм от разметки (рис. 7) с соблюдением следующих требований:

    раскрой ПСУЛа по длине выполнять с припуском для нахлёста в местах угловых соединений на ширину ленты. Допускается стыковка лент по длине с нахлёстом не менее 25 мм.

    Закрепление оконного блока в проёме

    Установить раму в оконный проём, используя монтажные клинья, согласно схеме № 3, проверяя отвесом и уровнем положение рамы.

    Закрепить по одной боковой пластине шурупами 5×60 мм в заранее установленные дюбели. Повторно проверить правильность положения рамы отвесом и уровнем. Проверить разницу длин диагоналей рамы установленной конструкции:

    При длине диагонали от 1 до 2 м разница длин диагоналей не должна превышать 2 мм, при длине диагонали больше 2 м разница не должна превышать 4 мм.

    Закрепить остальные пластины.

    Удалить все монтажные клинья, кроме нижних и диагональных, согласно схеме № 3.

    Установить створки на закрепленную раму, закрыть створки и поставить ручки в положение «закрыто».

    При установке балконного блока проверить рамы двери и прилегающего окна на отсутствие взаимного прогиба путём замера поперечных размеров согласно схеме.

    Запенивание.

    Увлажнить откосы при помощи распылителя или малярной кисти для лучшей адгезии монтажной пены.

    Запенить шов по периметру:

    • Если ширина шва не более 45 мм, запенивание производится в один этап;
    • Если ширина шва от 45 мм до 70 мм, запенивание производится в несколько этапов;

    Если ширина шва более 70 мм, необходимо использовать соответствующий «оконный расширитель».

    Подставочный профиль

    С внешней стороны оконного блока вдоль подставочного профиля положить один слой пены.

    Установка «оконного расширителя».

    Для расширителя 25 мм
    — саморезы с буром 4×40 мм;

    Для расширителя 40 мм
    — саморезы с буром 4×55 мм

    На внешнюю часть рамы оконного блока наклеить ПСУЛ. Стянуть расширитель с рамой саморезом.

    Соединение 2-х оконных блоков или оконного блока и балконной двери

    Дополнительно потребуются:
    сверло по металлу 4 мм, универсальный силиконовый герметик, саморезы с буром 4×50 мм

    В раме 1-го оконного блока просверлить отверстия на расстоянии не менее 40 см друг от друга.
    На внешнюю часть рамы 2-го оконного блока наклеить ПСУЛ. Наружный внешний паз рам заполнить универсальным силиконовым герметиком. Вставить в наружные пазы рам соединители. Стянуть рамы саморезами через просверленные отверстия

    Наклейка гидроизоляционной ленты

    После застывания пены в нижней наружной части оконного блока срезать пену так, чтобы она не мешала установке отлива.

    Поверх обрезанной пены наклеить гидроизоляционную ленту с нахлёстом 10–20 мм на наружную часть стены.

    Финальные доработки

    После застывания пены срезать излишки пены, выступающие из шва. Раскроить пароизоляционную ленту согласно длине монтажного шва. Удалить с самоклеящегося слоя защитную плёнку и проклеить ленту по всей длине внутреннего шва.

    Дальнейшие шаги:

    • Установить с уличной стороны отлив, заведя его в паз в нижней части рамы, и прикрепить с помощью саморезов 4×25 к подставочному профилю. Установить со стороны помещения подоконник.
    • Удалить с рамы и створок защитную плёнку.
    • Установить со стороны помещения пластиковые откосы или оштукатурить откосы оконного проема.
    • При необходимости произвести регулировку фурнитуры.

    Установить декоративные накладки на петли.

    Как правильно установить окна в деревянный дом, мы опишем в следующей статье.

    Соединительный профиль для окон пвх

    При приёмке квартиры обнаружили,что нет соединительного ПВХ профиля между рамой окна и балконом.

    Лучший ответ

    наверно вы меня не поняли.

    А я думаю, что правильно вас понял)

    Вот профиль о котором вы говорите:

    Он у меня остался после того, как я разъединил дверной и оконный блок между собой.

    И дуло с торца этого профиля, в области подоконника, нещадно, ибо ничего не мешало продольному перемещению воздуха при незагерметизированных торцах.

    Полезный ответ? Да / Нет

    Как проводится сборка рамы балконного блока из ПВХ-профиля?

    Установка балконного блока своими руками ставит множество задач перед начинающим мастером. Нужно сделать замеры с учётом четверти окна, заказать и привезти на объект изготовленную конструкцию, правильно подготовить проём и, что очень важно, корректно собрать в единое целое сам блок. Грамотная сборка рамы балконного блока из ПВХ-профиля заключается в том, чтобы соединение двери и окна между собой оказалось прочным, герметичным и в итоге не промерзало в период холодов. В этой статье вы найдёте несколько полезных рекомендаций по поводу того, как правильно собрать балконный блок.

    Как вы понимаете, будущий узел примыкания двух элементов конструкции требует тщательной герметизации. Зафиксируйте дверную раму на полу петлями вниз и нанесите монтажную пену вдоль ребра рамы, находящегося сверху.

    Слой пены обязательно должен пройти процесс первичной полимеризации. Эти 15 минут следует потратить на подготовку окна. При помощи шуруповёрта и 5-ти миллиметрового сверла надсверлите оконный профиль в трёх местах со стороны противоположной петлям так, чтобы отверстия вышли в центре крепёжной части рамы. Надсверливать лучше с внешней стороны: во-первых, так проще и удобнее во-вторых, это поможет избежать повреждения уплотнительных резинок вращающимся элементом шуруповерта.

    Пока вы будете заниматься окном, нанесённое вами клеящее вещество уже приобретёт подходящую консистенцию: пена перестанет быть вязкой и липкой.

    Обратите внимание: Соблюдение нормы первичной полимеризации помогает избежать неприятных последствий, так как случайно сдавленные участки свеженанесённой пены теряют способность к расширению, что лишает данный участок примыкания герметичности. Подсохшая корочка защитит вещество от неосторожных прикосновений. В момент соединения деталей она лопнет, высвобождая клеящий состав, что гарантирует технологичность и надёжность стыка.

    Теперь установите на одну из конструкций соединительные профили, предварительно удалив с рам защитную плёнку. Дополнительно нанесите немного монтажной пены для лучшего склеивания и соедините дверную и оконную рамы. Обязательно выровняйте по горизонтали все детали, прежде чем окончательно скрепить их между собой. Для финального этапа сборки нам понадобится шуруповёрт, бита РН 2 и саморезы со сверлом.

    Важно: не следует вкручивать саморезы слишком сильно, чтобы не деформировать профиль, при этом их длины должно быть достаточно, чтобы пройти сквозь первую деталь и закрепиться в армировании второй.

    Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами.

    Какие бывают соединители пластиковых окон?

    Необходимо знать какой системы у вас пластиковое окно, так как у каждого производителя разные типы соединений и могут сильно отличаться друг от друга. Даже окна одного производителя может иметь различные виды соединений. Так к примеру оконные профили, выпускающиеся под брендом GOODWIN имеют как минимум два самых распространённых оконных систем, такие как группа 583 и группа 705

    В каждой группе профиля отличаются друг от друга, хотя имеют одинаковые названия. Отличаются они по артикулам, которые состоят из четырёх цифр. Ниже приведены сами профили и их комплектующие, в том числе и крепёж.

    Все о окнах и дверях из пластика.

    Монтаж окон, дверей и рольставен своими руками.

    воскресенье, 28 декабря 2008 г.

    Типы окон.Часть восьмая.Многорамные или составные конструкции.

    Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

    Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию.
    Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

    Как пример посмотрите на следующую фотографию .


    Тут вы видите класическое соединение, соединяются окно и балконная дверь.

    На второй фотографии можно увидеть это более крупным планом.

    Под цифрой 1 обозначена дверная рама , 2 сам соединитель (kopplung) и его видимая, внешняя часть, 3 это естественно оконная рама.(4 — это уголок который закрывает пространство между старым подоконником и новым окном. К данному посту отношения не имеет. Об этом я поговорю позже.)

    Итак, каждое пластиковое окно имеет с боковой стороны специальные вырезы в профиле, которые помогают осуществить соединение с окном либо расширяющих профилей, либо соединителя , либо компенсирующих профилей . В эти вырезы и защелкиваются профили.

    А вот и сам соединитель.


    Соединитель состоит из трех частей. Под номером 1 обозначен пластиковый профиль (их 2 в соединителе) который собственно и обеспечивает само соединение. При этом обозначенные под цифрой 3 выступы должны заходить при соединение в соответствущие пазы на соединяемых рамах. Под номером 4 я обозначил внешнию часть этого профиля.

    Для того чтобы соединение было устойчивым и обеспечивало стабильность соединяемой конструкции необходим усиливающий металический профиль (номер 2 на рисунке) который вставляется между пластиковыми профилями. А вот для того чтобы обеспечить теплоизоляцию на соединитель наклеивается теплоизолирующая лента естественно, с обоих сторон так как показано на рисунке под цифрой 5.

    Как соединить два окна между собой?
    Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

    Для того что бы соединить два окна мы собираем соединитель и крепим его на меньшей по высоте раме , следя за тем что бы соединитель плотно и без перекосов зашел в пазы на раме, при нужде можно постучать по металическому, ни в коем случае не по пластиковому профилю. Убедившись что соединитель установлен правильно сверлим в металическом профиле отверстие и вкручиваем в раму крепящий шуруп. Одного будет достаточно так как его функция временна. Нужен он только для того что бы соединитель оставался на месте во время сбора всей конструкции.

    Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный.
    На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

    Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте
    утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла.
    Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна.
    И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

    Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

    Справочник оконной терминологии

    Металлопластиковое окно – довольно сложная конструкция. Рассмотрим основную терминологию, которую используют оконщики при наборе оконных и дверных конструкций, добавления различных опций и параметров изделия.

    ПВХ профиль

    Материал, произведенный способом экструзии, с заданными формой и размерами сечения, имеющий 3-х, 4-х, 5-ти, 6-ти камерную структуру.

    Армирующий профиль

    Стальной профиль, который находится в средней камере ПВХ-профиля и необходим для придания оконной конструкции требуемой жесткости.

    Камера (профиля)

    Замкнутая полость (система полостей) внутри ПВХ-профиля пластикового окна в которых воздух служит дополнительной теплоизоляцией.

    Рама

    ПВХ профиль, который является основным (несущим) в конструкции.

    Створка

    Открывающийся элемент окна. Может быть поворотной, поворотно-откидной или откидной(фрамуга).

    Притвор

    Место соединения створки с рамой, импостом или со створкой.

    Фурнитурный паз

    Паз в профиле створки, предназначенный для установки фурнитуры.

    Импост

    Служит как разделитель рамы на сегменты, в которых может быть установлена створка, либо прём может быть глухим (различают горизонтальный, вертикальный и скошенный импост). Также импост может быть установлен в створку (при этом есть нюансы, описанные в технологических ограничениях).

    Штульп

    Пластиковый профиль который крепиться к одной из створок и служит для притвора этих створок между собой. Одна створка является зависимой от другой при открывании и не имеет оконной ручки.

    Штапик

    Служит для удержания стеклопакета или сендвич-плиты в конструкции.

    Фальц

    Поверхность профиля, являющаяся опорной для установки фурнитуры или стеклопакета. В створке есть внутренний фальц(для стеклопакета) и наружный(для фурнитуры). В раме и импосте есть только фальц для установки стеклопакетов.

    Фальцевые подкладки

    Пластиковые элементы, с помощью которых устанавливаются стеклопакеты в конструкцию.

    Уплотнитель

    Изделие из упругих материалов (резины, каучуковых соединений) для герметизации примыканий в ПВХ конструкции. Обычно все профиля уже поставляются с экструдированным уплотнителем.

    Расширительные профили

    Специальные профили, позволяющие нарастить ширину рамы.

    Соединительные профили

    Профили, предназначенные для соединения нескольких ПВХ конструкций, стоящих одном проёме.

    Угловой соединитель(квадрат)

    ПВХ профиль преимущественно прямоугольной формы, служит для соединения рам конструкции под прямым углом.

    Эркерный профиль(вариационный)

    Профиль пластикового окна, позволяющий выбрать угол расположения стыкующихся между собою рам пластикового окна от 90 до 180 градусов на полукруглых, треугольных или многогранных остеклённых выступах в стене здания.

    Соединительная планка

    Тонкий ПВХ профиль, с помощью которого можно соединять рамы конструкций, значительно не увеличивая их общие габариты (3-5мм).

    Кость (статика)

    Соединительный профиль шириной около 20 мм с обязательным армированием. Служит для соединения рам конструкций при значительной высоте, для придания жёсткости.

    Стеклопакет

    Светопрозрачная часть окна. В зависимости от того, сколько стекол используется, различают однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры) стеклопакеты. В основном используются однокамерный стеклопакет общей толщиной 24мм и двухкамерный — 30-32мм. Стеклопакет заполнен воздухом или инертным газом.

    Конфигурация (формула) стеклопакета

    Описание, отражающая количество, толщину стёкол, их вид и расстояние между стёклами в стеклопакете пластикового окна. В начале и в конце формулы идёт толщина стекла.

    Камера (стеклопакета)

    Пространство внутри стеклопакета пластикового окна, ограниченное стеклом.

    Дистанционная рамка

    Элемент стеклопакета, служащий распоркой между отдельными стеклами. Обычно дистанционная рамка сделана из алюминия, реже из стали, ПВХ или других материалов.

    И-стекло (і-стекло, энергосберегающее стекло)

    Стекло с мягким селективным покрытием, улучшающим теплосберегающие свойства стеклопакета. Задерживает инфракрасное (тепловое) излучение.

    Аргон

    Инертный газ, используемый для заполнения стеклопакетов пластикового окна.

    Сэндвич-плита

    Непрозрачная панель, которая устанавливаетя вместо стеклопакета. По своим характеристикам превосходит двухкамерный стеклопакет по теплоизоляции, состоит из пенополистирола высокой плотности и облицована снаружи твердым пластиком.

    Стекло тонированное

    Стекло, которому придан определённый цвет путём введения красителей в процессе стекловарения (тонированное в массе) или нанесением покрытий (специальных тонирующих пленок) на поверхность стекла.

    Фурнитура

    Это механизмы и детали, обеспечивающие открывание створок (ручка, петли, запорные механизмы, шпингалеты, декоры).

    Балконная защёлка

    Деталь фурнитуры пластиковой конструкции, позволяет фиксировать балконную дверь в закрытом положении без поворота ручки балконной двери (в основном используется со стороны балкона).

    Блокиратор неправильного (ошибочного) открывания

    Предотвращает поворот ручки в режим откидывания, когда створка уже находится в режиме поворота, чтобы окно или дверь не повисли на одной петле (что может вывести их из строя).

    Детский замок

    Позволяет заблокировать поворотную функцию створки, но оставляет возможность его откинуть (для ограничения доступа детей к открытому окну).

    Петля

    Деталь фурнитуры пластикового окна на которых крепится створка в раме.

    Микролифт

    Позволяет приподымать провисшую створку при закрытии, разгружая петли. Создаёт дополнительную опору для створки.

    Микропроветривание (щелевое проветривание)

    Небольшая щель при повороте ручки на 45 градусов. Механизм микропроветривания устанавливается только в поворотно-откидных створках.

    Пошаговое проветривание

    Даёт возможность фиксировать наклон (откидывание) створки в 4 позициях. Достигается за счёт простой манипуляции с помощью оконной ручки. Механизм пошагового проветривания устанавливается только в поворотно-откидных створках.

    Шпроссы

    Это декоративные элементы. Шпросс устанавливается внутрь стеклопакета.

    Антимоскитная сетка

    Препятствует проникновению насекомых в квартиру или дом через окно пвх. Она выглядит на окнах пвх аккуратным элементом, который при желании можно снять. Антимоскитная сетка крепится с наружной стороны пластиковых окон пвх.

    Жалюзи

    Светозащитная конструкция, состоящая из горизонтальных или вертикальных вращающихся пластин, позволяющая регулировать световой и воздушный потоки, проходящие через пластиковые окна.

    Козырек

    Элемент изделия предназначен для отвода воды (устанавливается над конструкцией снаружи).

    Отлив

    Элемент изделия предназначен для отвода воды (устанавливается под конструкцией снаружи).

    Подоконник

    Горизонтальная часть внутреннего обрамления оконного проема, укладываемая на уровне нижней части рамы.

    Проём (оконный, монтажный)

    Проем в стене для монтажа одного или нескольких оконных блоков, конструкция которого предусматривает также установку монтажного уплотнения, откосов, отливов, подоконника.

    Откос

    Часть оконного проема, расположенная между оконным блоком и поверхностью стены. После установки оконных блоков чаще всего необходимо производить отделку откосов. Сделать это можно при помощи штукатурных смесей, либо гипсокартонных листов, вспененого ПВХ, чаще используется сэндвич-панель. Возможна установка отделка арочных откосов.

    Ламинация (цвет)

    Для «цветных окон» существует так называемые ламинационые пленки. Они наносятся на профиль с помощью специального оборудования на одну из сторон профиля (или на обе). Такая пленка может имитировать структуру и цвет различных пород дерева или же быть цветной однотонной. Ламинация значительно влияет на стоимость металлопластиковой конструкции.

    Роллеты

    Жесткая алюминиевая подвижная конструкция, которая может быть установлена в качестве замены решётки.

    Коэффициент теплопередачи

    Величина теплового потока через единицу площади конструкции при разности температур между внешней и внутренней средой в один градус. Чем выше коэффициент, тем лучше конструкция удерживает тепло. Наиболее высокие показатели обеспечиваются 5 и 6 камерным ПВХ профилем и двухкамерным стеклопакетом с И-стеклом.

    Демонтаж

    Извлечение из оконного проёма старой конструкции перед установкой новой.

    Монтаж

    Установка конструкции в проём с последующим закреплением окна (в основном на анкера, анкерные пластины и полиуретановую пену).

    Монтажная глубина

    Технологическая глубина рамы, то что мы в быту называем толщиной окна. Это расстояние между поверхностью рамы, обращенной к улице, и поверхностью, обращенной внутрь помещения.

    Монтажный зазор

    Расстояние между стеной и рамой конструкции. Заполняется теплоизоляционными материалами (пеной), в дальнейшем подвергается отделке.

    Анкерная пластина

    Крепёжная деталь, применяемая для предварительного закрепления пластиковых окон в оконном проёме.

    Анкер

    Вид дюбеля, используемый при монтаже металлопластиковых конструкций. При установке оконной конструкции на анкера, необходимо извлекать стеклопакеты.

    Соединение окон ПВХ между собой

    Как проводится сборка рамы балконного блока из ПВХ-профиля?

    Установка балконного блока своими руками ставит множество задач перед начинающим мастером. Нужно сделать замеры с учётом четверти окна, заказать и привезти на объект изготовленную конструкцию, правильно подготовить проём и, что очень важно, корректно собрать в единое целое сам блок. Грамотная сборка рамы балконного блока из ПВХ-профиля заключается в том, чтобы соединение двери и окна между собой оказалось прочным, герметичным и в итоге не промерзало в период холодов. В этой статье вы найдёте несколько полезных рекомендаций по поводу того, как правильно собрать балконный блок.

    Как вы понимаете, будущий узел примыкания двух элементов конструкции требует тщательной герметизации. Зафиксируйте дверную раму на полу петлями вниз и нанесите монтажную пену вдоль ребра рамы, находящегося сверху.

    Слой пены обязательно должен пройти процесс первичной полимеризации. Эти 15 минут следует потратить на подготовку окна. При помощи шуруповёрта и 5-ти миллиметрового сверла надсверлите оконный профиль в трёх местах со стороны противоположной петлям так, чтобы отверстия вышли в центре крепёжной части рамы. Надсверливать лучше с внешней стороны: во-первых, так проще и удобнее; во-вторых, это поможет избежать повреждения уплотнительных резинок вращающимся элементом шуруповерта.

    Пока вы будете заниматься окном, нанесённое вами клеящее вещество уже приобретёт подходящую консистенцию: пена перестанет быть вязкой и липкой.

    Обратите внимание: Соблюдение нормы первичной полимеризации помогает избежать неприятных последствий, так как случайно сдавленные участки свеженанесённой пены теряют способность к расширению, что лишает данный участок примыкания герметичности. Подсохшая корочка защитит вещество от неосторожных прикосновений. В момент соединения деталей она лопнет, высвобождая клеящий состав, что гарантирует технологичность и надёжность стыка.

    Теперь установите на одну из конструкций соединительные профили, предварительно удалив с рам защитную плёнку. Дополнительно нанесите немного монтажной пены для лучшего склеивания и соедините дверную и оконную рамы. Обязательно выровняйте по горизонтали все детали, прежде чем окончательно скрепить их между собой. Для финального этапа сборки нам понадобится шуруповёрт, бита РН 2 и саморезы со сверлом.

    Важно: не следует вкручивать саморезы слишком сильно, чтобы не деформировать профиль, при этом их длины должно быть достаточно, чтобы пройти сквозь первую деталь и закрепиться в армировании второй.

    Как видите, сборка рамы балконного блока не настолько сложна технологически, чтобы не взяться за это своими руками, без привлечения посторонних людей, мнящих себя профессионалами.

    Соединение окон ПВХ между собой

    Наш специалист Вам перезвонит, запишет на бесплатный замер.
    для этого пожалуйста заполните форму ниже.

    Наш специалист Вам перезвонит, что-бы уточнить детали,
    необходимые для рассчета монтажа.

    Как самостоятельно поставить пластиковое окно

    Что нам понадобится для монтажа окна?

    Перфоратор, шуруповерт, молоток, отвертки, нож строительный, пистолет для укладки монтажной пены.

    Сэндвич-панель для откосов, подоконник и заглушки к нему, отлив оконный, пена монтажная, герметик, Лента пароизоляционная, лента паропроницаемая, ПСУЛ, анкер рамный, саморез по металлу оцинкованный.

    Как правильно замерить окно?

    Для того, чтобы заказать оконный блок, надо правильно замерить оконный проем.

    Рассмотрим замер проёма с четвертью (это такой выступ, встречается в панельных и блочных домах).

    Для начала промерим ширину проема (размер А) со стороны улицы. При помощи щупа произвести несколько контрольных замеров четверти (размеры В1 и В2) (рис. 1)

    Определяем внутреннюю ширину оконного проёма: С = В1 + А + В2

    Промерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) (рис. 2).

    Определяем расчетную высоту оконного проёма: У = Н + В3

    Определяем ширину оконного блока (рис. 3).
    Если размер В 40 мм (рис. 1), то ширина оконного блока = А + (2 × 25) мм, где 24 мм — оптимальная величина заведения рамы за четверть.

    Определить высоту оконного блока (рис. 2)
    Если размер В3 40 мм, то высота оконного блока = Н + 25 мм, где 25 мм — оптимальная величина заведения рамы за четверть.

    В оконном блоке нет четверти, как замерить?

    Мерить со стороны улицы. Если есть слой штукатурки, установить толщину слоя при помощи узкой отвертки (рис. 4, 5)

    Определить габариты оконного блока:

    Ширина оконного блока = А – (2 × 20) мм,
    где 20 мм — оптимальный монтажный зазор (рис. 4)

    Высота оконного блока: = Н – 25 мм (рис. 5).

    Замер отлива и подоконника

    Lвнеш. от. — длина внешнего откоса, Lотл. — длина отлива

    Bвнеш. от. — глубина внешнего откоса, Bотл. — глубина отлива

    Lвнут. от. — длина внутреннего откоса, Lпод. — длина подоконника

    Bвнут. от. — глубина внутреннего откоса равна ширине подоконника, если он отходит от внутренней грани стены на 50 мм

    Hотк. — высота внутреннего откоса

    Lб.п. = Hотк. + 50 мм — длина боковой панели (нужно 2 шт.)

    Lв.п. = Lвнут. отк. + 100 мм — длина верхней панели (нужна 1 шт.)

    Lвнут. отк. — длина внутреннего откоса

    Bп. (глубина панели откоса равна) = Bвнут. отк. (глубине внутреннего откоса)

    Подготовка к монтажу

    Снимаем створку окна:

    Снять декоративные накладки с петель.

    Поставить ручку в положение «поворот» и открыть створку.

    Штифт верхней петли потянуть вниз при помощи отвертки, преодолев сопротивление. Придерживая створку от выпадения, наклонить её на себя и, приподняв вверх, снять с нижней петли.

    Установку створки на место производить в обратной последовательности. При возвращении штифта в исходное положение необходимо зафиксировать его при помощи отвертки.

    Установка монтажных пластин:

    Пластину установить параллельно раме и повернуть на 90°, длинным концом внутрь помещения. Закрепить пластину саморезом с буром 4×35 мм.

    Установка оконного блока в проем окна.

    Установить раму оконного блока в проём согласно схеме:

    С помощью отвеса и уровня выверить положение рамы по вертикали и горизонтали. Максимальное отклонение — 1,5 мм на 1 метр, но не более 3 мм на всю высоту/ширину изделия согласно ГОСТ 30674-99. Одновременно предварительно закрепить раму в проёме путём расклинивания монтажными клиньями и прокладками.

    Изогнуть пластины в рабочее положение и разметить на откосе проёма отверстия для крепления пластин. Карандашом отметить на внешней стороне рамы контур проёма.

    Убрав монтажные клинья, вынуть раму из проёма. Буром диаметром 6 мм просверлить отверстия для крепления анкерной пластины. В подготовленные отверстия вставить нейлоновые дюбели диаметром 6 мм. Очистить поверхности оконного проема от пыли.

    ПСУЛ устанавливается, если у оконного проёма имеется четверть. Если оконный проём не имеет четверти, наружный шов герметизируется после установки оконной рамы специальными влагоизоляционными, паропроницаемыми герметиками. ПСУЛ крепится посредством самоклеящегося слоя. Наклеить ПСУЛ непосредственно с наружной стороны рамы на расстоянии 3–5 мм от разметки (рис. 7) с соблюдением следующих требований:

    раскрой ПСУЛа по длине выполнять с припуском для нахлёста в местах угловых соединений на ширину ленты. Допускается стыковка лент по длине с нахлёстом не менее 25 мм.

    Закрепление оконного блока в проёме

    Установить раму в оконный проём, используя монтажные клинья, согласно схеме № 3, проверяя отвесом и уровнем положение рамы.

    Закрепить по одной боковой пластине шурупами 5×60 мм в заранее установленные дюбели. Повторно проверить правильность положения рамы отвесом и уровнем. Проверить разницу длин диагоналей рамы установленной конструкции:

    При длине диагонали от 1 до 2 м разница длин диагоналей не должна превышать 2 мм, при длине диагонали больше 2 м разница не должна превышать 4 мм.

    Закрепить остальные пластины.

    Удалить все монтажные клинья, кроме нижних и диагональных, согласно схеме № 3.

    Установить створки на закрепленную раму, закрыть створки и поставить ручки в положение «закрыто».

    При установке балконного блока проверить рамы двери и прилегающего окна на отсутствие взаимного прогиба путём замера поперечных размеров согласно схеме.

    Запенивание.

    Увлажнить откосы при помощи распылителя или малярной кисти для лучшей адгезии монтажной пены.

    Запенить шов по периметру:

    • Если ширина шва не более 45 мм, запенивание производится в один этап;
    • Если ширина шва от 45 мм до 70 мм, запенивание производится в несколько этапов;

    Если ширина шва более 70 мм, необходимо использовать соответствующий «оконный расширитель».

    Подставочный профиль

    С внешней стороны оконного блока вдоль подставочного профиля положить один слой пены.

    Установка «оконного расширителя».

    Для расширителя 25 мм
    — саморезы с буром 4×40 мм;

    Для расширителя 40 мм
    — саморезы с буром 4×55 мм

    На внешнюю часть рамы оконного блока наклеить ПСУЛ. Стянуть расширитель с рамой саморезом.

    Соединение 2-х оконных блоков или оконного блока и балконной двери

    Дополнительно потребуются:
    сверло по металлу 4 мм, универсальный силиконовый герметик, саморезы с буром 4×50 мм

    В раме 1-го оконного блока просверлить отверстия на расстоянии не менее 40 см друг от друга.
    На внешнюю часть рамы 2-го оконного блока наклеить ПСУЛ. Наружный внешний паз рам заполнить универсальным силиконовым герметиком. Вставить в наружные пазы рам соединители. Стянуть рамы саморезами через просверленные отверстия

    Наклейка гидроизоляционной ленты

    После застывания пены в нижней наружной части оконного блока срезать пену так, чтобы она не мешала установке отлива.

    Поверх обрезанной пены наклеить гидроизоляционную ленту с нахлёстом 10–20 мм на наружную часть стены.

    Финальные доработки

    После застывания пены срезать излишки пены, выступающие из шва. Раскроить пароизоляционную ленту согласно длине монтажного шва. Удалить с самоклеящегося слоя защитную плёнку и проклеить ленту по всей длине внутреннего шва.

    Дальнейшие шаги:

    • Установить с уличной стороны отлив, заведя его в паз в нижней части рамы, и прикрепить с помощью саморезов 4×25 к подставочному профилю. Установить со стороны помещения подоконник.
    • Удалить с рамы и створок защитную плёнку.
    • Установить со стороны помещения пластиковые откосы или оштукатурить откосы оконного проема.
    • При необходимости произвести регулировку фурнитуры.

    Установить декоративные накладки на петли.

    Как правильно установить окна в деревянный дом, мы опишем в следующей статье.

    Оконный соединительный профиль

    Соединительные профили — важная составляющая при монтаже оконных конструкций. Именно от качества профилей для окон будет зависеть соответствие заявленным характеристикам стеклопакета: герметичность конструкции, отсутствие продувания, промерзания и прочих проблем, связанных с несоблюдением технологии монтажа. Большое пластиковое окно, состоящее из нескольких блоков, в обязательном порядке нуждается в укреплении этим элементом.

    Элементы, которые обеспечивают соединение оконных блоков, отвечают за правильную стыковку стеклопакетов под требуемым углом. Чаще всего их используют при установке нестандартного остекления: фасадного, эркерного, верандного, террасного, создании габаритных конструкций и объединении, например, балконной двери и окна.

    Где заказать соединительный профиль окна в Москве

    Компания «Окна-Стар» — эксперт в остеклении любой сложности жилых домов, офисных и производственных зданий, других строений. Помимо реализации готовых стеклопакетов мы поставляем высококачественные монтажные элементы и фурнитуру, а также занимаемся продажей соединительного оконного профиля в Москве. Есть достаточно причин сделать заявку у нас:

    • широкий ассортимент различных по параметрам и габаритам соединителей;
    • высокое качество реализуемых изделий и только сертифицированная продукция;
    • доступные цены;
    • по необходимости — квалифицированный монтаж;
    • грамотные консультации по выбору;
    • гарантия.

    Чтобы заказать оконный профиль ПВХ в необходимом размере с нужными параметрами, оформите заказ со страниц сайта. Оперативно с вами свяжется менеджер и проконсультирует по свойствам товара и срокам его поставки.

    У нас можно заказать не только соединитель, но и другие доборные комплектующие для стеклопакетов. Также, вы можете пригласить на объект нашего специалиста в Москве для проведения замеров и подбора оптимального варианта.

    Стоимость пластиковых окон, дверей и балконных рам зависит от целого ряда параметров: размеры остекления, его конфигурация, комплектация, варианты и способы открывания, марка профиля и количество камер в стеклопакете.

    Вне зависимости от степени загрузки нашего производства Ваш заказ будут изготовлен, доставлен и смонтирован точно в срок без ущерба для качества продукции.

    Монтажные работы осуществляются в строгом соответствии с требованиями ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

    Комплексная гарантия 6 лет распространяется на все произведенные нами окна и двери ПВХ, балконное остекление, а также на выполненные монтажные работы.

    Все о окнах и дверях из пластика.

    Монтаж окон, дверей и рольставен своими руками.

    воскресенье, 28 декабря 2008 г.

    Типы окон.Часть восьмая.Многорамные или составные конструкции.

    Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

    Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию.
    Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

    Как пример посмотрите на следующую фотографию .


    Тут вы видите класическое соединение, соединяются окно и балконная дверь.

    На второй фотографии можно увидеть это более крупным планом.

    Под цифрой 1 обозначена дверная рама , 2 сам соединитель (kopplung) и его видимая, внешняя часть, 3 это естественно оконная рама.(4 — это уголок который закрывает пространство между старым подоконником и новым окном. К данному посту отношения не имеет. Об этом я поговорю позже.)

    Итак, каждое пластиковое окно имеет с боковой стороны специальные вырезы в профиле, которые помогают осуществить соединение с окном либо расширяющих профилей, либо соединителя , либо компенсирующих профилей . В эти вырезы и защелкиваются профили.

    А вот и сам соединитель.


    Соединитель состоит из трех частей. Под номером 1 обозначен пластиковый профиль (их 2 в соединителе) который собственно и обеспечивает само соединение. При этом обозначенные под цифрой 3 выступы должны заходить при соединение в соответствущие пазы на соединяемых рамах. Под номером 4 я обозначил внешнию часть этого профиля.

    Для того чтобы соединение было устойчивым и обеспечивало стабильность соединяемой конструкции необходим усиливающий металический профиль (номер 2 на рисунке) который вставляется между пластиковыми профилями. А вот для того чтобы обеспечить теплоизоляцию на соединитель наклеивается теплоизолирующая лента естественно, с обоих сторон так как показано на рисунке под цифрой 5.

    Как соединить два окна между собой?
    Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

    Для того что бы соединить два окна мы собираем соединитель и крепим его на меньшей по высоте раме , следя за тем что бы соединитель плотно и без перекосов зашел в пазы на раме, при нужде можно постучать по металическому, ни в коем случае не по пластиковому профилю. Убедившись что соединитель установлен правильно сверлим в металическом профиле отверстие и вкручиваем в раму крепящий шуруп. Одного будет достаточно так как его функция временна. Нужен он только для того что бы соединитель оставался на месте во время сбора всей конструкции.

    Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный.
    На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

    Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте
    утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла.
    Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна.
    И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

    Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

    Типы окон.Часть восьмая.Многорамные или составные конструкции.

    Итак теперь мы кратко пробежимся по многорамным конструкциям. Что это такое?

    Многорамная конструкция это конструкция которая которая состоит из двух или более оконных или дверных рам которые соединены между собой с помощью специального профиля в одну конструкцию.
    Делается это в основном для того чтобы собрать вместе различные по высоте окна. В 90 процентах случаев это соединение двери и окна.

    Как пример посмотрите на следующую фотографию .


    Тут вы видите класическое соединение, соединяются окно и балконная дверь.

    На второй фотографии можно увидеть это более крупным планом.

    Под цифрой 1 обозначена дверная рама , 2 сам соединитель (kopplung) и его видимая, внешняя часть, 3 это естественно оконная рама.(4 — это уголок который закрывает пространство между старым подоконником и новым окном. К данному посту отношения не имеет. Об этом я поговорю позже.)

    Итак, каждое пластиковое окно имеет с боковой стороны специальные вырезы в профиле, которые помогают осуществить соединение с окном либо расширяющих профилей, либо соединителя , либо компенсирующих профилей . В эти вырезы и защелкиваются профили.

    А вот и сам соединитель.


    Соединитель состоит из трех частей. Под номером 1 обозначен пластиковый профиль (их 2 в соединителе) который собственно и обеспечивает само соединение. При этом обозначенные под цифрой 3 выступы должны заходить при соединение в соответствущие пазы на соединяемых рамах. Под номером 4 я обозначил внешнию часть этого профиля.

    Для того чтобы соединение было устойчивым и обеспечивало стабильность соединяемой конструкции необходим усиливающий металический профиль (номер 2 на рисунке) который вставляется между пластиковыми профилями. А вот для того чтобы обеспечить теплоизоляцию на соединитель наклеивается теплоизолирующая лента естественно, с обоих сторон так как показано на рисунке под цифрой 5.

    Как соединить два окна между собой?
    Прежде всего необходимо как минимум два человека для того что бы монтаж этой конструкции прошел без проблем . Поверьте моему опыту, один человек затратит в 3-4 раза больше времени чем двое. И это не говоря о опасности каких то проблем при сборке.

    Для того что бы соединить два окна мы собираем соединитель и крепим его на меньшей по высоте раме , следя за тем что бы соединитель плотно и без перекосов зашел в пазы на раме, при нужде можно постучать по металическому, ни в коем случае не по пластиковому профилю. Убедившись что соединитель установлен правильно сверлим в металическом профиле отверстие и вкручиваем в раму крепящий шуруп. Одного будет достаточно так как его функция временна. Нужен он только для того что бы соединитель оставался на месте во время сбора всей конструкции.

    Теперь можно установить раму с соединителем в оконный проем. Затем устанавливается вторая рама и стягивается с помощью хомутов с первой. Если пластиковые профили не входят в пазы второй рамы то можно постучать слегка по раме молотком. Только осторожно, при холодах пластик становится более хрупким и может быть поврежден. В любом случае рекомендую по возможности либо молоток с пластиковым наконечником, либо деревянный.
    На следующей стадии, убедившись в том что соединитель установлен правильно (Для того что бы проверить правильно ли установлен соединитель, достаточно померить растояние от соединителя до края рамы. Сверху, снизу и в середине. Растояние должно быть везде одинаковым.) можно приступить к крепежу соединения. Для этого с помощью длинного сверла сверлим раму, соединитель и вторую раму на глубину шурупа (мы используем шурупы толщиной 5 мм и длиной 100 мм) так как это показано на фотографии. Диаметр сверла желательно чуточку больший чем шуруп. К примеру 5,5 или 6 мм. При необходимости при скручивании соединения нанесите на шуруп немного технического жира .

    Вкручиваем шурупы.

    Если вы соединяете окно с глухим остеклением и сверлите со стороны окна, то не забудьте
    утопить шуруп под поверхность рамы иначе у вас возникнут проблемы с установкой стекла.
    Вот пожалуй и все. Еще пару советов при замере учитывайте толщину соединителя плюс пару сантиметров свободного места в зависимости от толщины соединителя для того что бы вы могли свободно и без проблем соединить окна.
    И второе если вы соединяете окна в горизонтальной плоскости, а не в вертикальной как я вам описал, то временного шурупа вам не надо.

    Далее мы поговорим о рольставнях, их видах и способах установки. Включая электрические моторы.

    Как самостоятельно поставить пластиковое окно » Арт-Сервис оконные системы

    Что нам понадобится для монтажа окна?

    Инструмент:

    Перфоратор, шуруповерт, молоток, отвертки, нож строительный, пистолет для укладки монтажной пены.

    Материалы:

    Сэндвич-панель для откосов, подоконник и заглушки к нему, отлив оконный, пена монтажная, герметик, Лента пароизоляционная, лента паропроницаемая, ПСУЛ, анкер рамный, саморез по металлу оцинкованный.

    Как правильно замерить окно?

    Для того, чтобы заказать оконный блок, надо правильно замерить оконный проем.

    Рассмотрим замер проёма с четвертью (это такой выступ, встречается в панельных и блочных домах).

    Для начала промерим ширину проема (размер А) со стороны улицы. При помощи щупа произвести несколько контрольных замеров четверти (размеры В1 и В2) (рис. 1)

     Определяем внутреннюю ширину оконного проёма: С = В1 + А + В2



    Промерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) (рис. 2).

    Определяем расчетную высоту оконного проёма: У = Н + В3



    Определяем ширину оконного блока (рис. 3).
    Если размер В < 40 мм (рис. 1), то ширина оконного блока = С — (2 × 20) мм, где 20 мм — оптимальный монтажный зазор.
    Если размер В > 40 мм (рис. 1), то ширина оконного блока = А + (2 × 25) мм, где 24 мм — оптимальная величина заведения рамы за четверть.



    Определить высоту оконного блока (рис. 2
    Если размер В3 < 40 мм, то высота оконного блока = У — 20 мм, где 20 мм — оптимальный монтажный зазор.
    Если размер В3 > 40 мм, то высота оконного блока = Н + 25 мм, где 25 мм — оптимальная величина заведения рамы за четверть.

    В оконном блоке нет четверти, как замерить?



    Мерить со стороны улицы. Если есть слой штукатурки, установить толщину слоя при помощи узкой отвертки (рис. 4, 5)

    Определить габариты оконного блока:

    Ширина оконного блока = А – (2 × 20) мм
    где 20 мм — оптимальный монтажный зазор (рис. 4)

    Высота оконного блока: = Н – 25 мм (рис. 5).

    Замер отлива и подоконника



    Lвнеш. от. — длина внешнего откоса, Lотл. — длина отлива

    Bвнеш. от. — глубина внешнего откоса, Bотл. — глубина отлива

    Lвнут. от. — длина внутреннего откоса, Lпод. — длина подоконника

    Bвнут. от. — глубина внутреннего откоса равна ширине подоконника, если он отходит от внутренней грани стены на 50 мм



    Hотк. — высота внутреннего откоса

    Lб.п. = Hотк. + 50 мм — длина боковой панели (нужно 2 шт.)

    Lв.п. = Lвнут. отк. + 100 мм — длина верхней панели (нужна 1 шт.)

    Lвнут. отк. — длина внутреннего откоса

    Bп. (глубина панели откоса равна) = Bвнут. отк. (глубине внутреннего откоса)


    Подготовка к монтажу

    Снимаем створку окна:



    Снять декоративные накладки с петель.



    Поставить ручку в положение «поворот» и открыть створку.



    Штифт верхней петли потянуть вниз при помощи отвертки, преодолев сопротивление. Придерживая створку от выпадения, наклонить её на себя и, приподняв вверх, снять с нижней петли.



    Установку створки на место производить в обратной последовательности. При возвращении штифта в исходное положение необходимо зафиксировать его при помощи отвертки.

    Установка монтажных пластин:



    Пластину установить параллельно раме и повернуть на 90°, длинным концом внутрь помещения. Закрепить пластину саморезом с буром 4×35 мм.

    Установка оконного блока в проем окна.

    Установить раму оконного блока в проём согласно схеме:



    С помощью отвеса и уровня выверить положение рамы по вертикали и горизонтали. Максимальное отклонение — 1,5 мм на 1 метр, но не более 3 мм на всю высоту/ширину изделия согласно ГОСТ 30674-99. Одновременно предварительно закрепить раму в проёме путём расклинивания монтажными клиньями и прокладками.



    Изогнуть пластины в рабочее положение и разметить на откосе проёма отверстия для крепления пластин. Карандашом отметить на внешней стороне рамы контур проёма.

    Убрав монтажные клинья, вынуть раму из проёма. Буром диаметром 6 мм просверлить отверстия для крепления анкерной пластины. В подготовленные отверстия вставить нейлоновые дюбели диаметром 6 мм. Очистить поверхности оконного проема от пыли.

    Наклейка ПСУЛа:



    ПСУЛ устанавливается, если у оконного проёма имеется четверть. Если оконный проём не имеет четверти, наружный шов герметизируется после установки оконной рамы специальными влагоизоляционными, паропроницаемыми герметиками. ПСУЛ крепится посредством самоклеящегося слоя. Наклеить ПСУЛ непосредственно с наружной стороны рамы на расстоянии 3–5 мм от разметки (рис. 7) с соблюдением следующих требований:

    раскрой ПСУЛа по длине выполнять с припуском для нахлёста в местах угловых соединений на ширину ленты. Допускается стыковка лент по длине с нахлёстом не менее 25 мм.

    Закрепление оконного блока в проёме



    Установить раму в оконный проём, используя монтажные клинья, согласно схеме № 3, проверяя отвесом и уровнем положение рамы.

    Закрепить по одной боковой пластине шурупами 5×60 мм в заранее установленные дюбели. Повторно проверить правильность положения рамы отвесом и уровнем. Проверить разницу длин диагоналей рамы установленной конструкции:

    При длине диагонали от 1 до 2 м разница длин диагоналей не должна превышать 2 мм, при длине диагонали больше 2 м разница не должна превышать 4 мм.

    Закрепить остальные пластины.

    Удалить все монтажные клинья, кроме нижних и диагональных, согласно схеме № 3.

    Установить створки на закрепленную раму, закрыть створки и поставить ручки в положение «закрыто».

    При установке балконного блока проверить рамы двери и прилегающего окна на отсутствие взаимного прогиба путём замера поперечных размеров согласно схеме.

    Запенивание.



    Увлажнить откосы при помощи распылителя или малярной кисти для лучшей адгезии монтажной пены.

    Запенить шов по периметру:

    • Если ширина шва не более 45 мм, запенивание производится в один этап;
    • Если ширина шва от 45 мм до 70 мм, запенивание производится в несколько этапов;

    Если ширина шва более 70 мм, необходимо использовать соответствующий «оконный расширитель».

    Подставочный профиль

    С внешней стороны оконного блока вдоль подставочного профиля положить один слой пены.

    Установка «оконного расширителя».

    Дополнительно потребуются:

    Для расширителя 25 мм
    — саморезы с буром 4×40 мм;

    Для расширителя 40 мм
    — саморезы с буром 4×55 мм

    На внешнюю часть рамы оконного блока наклеить ПСУЛ. Стянуть расширитель с рамой саморезом.

    Соединение 2-х оконных блоков или оконного блока и балконной двери



    Дополнительно потребуются:
    сверло по металлу 4 мм, универсальный силиконовый герметик, саморезы с буром 4×50 мм

    В раме 1-го оконного блока просверлить отверстия на расстоянии не менее 40 см друг от друга.
    На внешнюю часть рамы 2-го оконного блока наклеить ПСУЛ. Наружный внешний паз рам заполнить универсальным силиконовым герметиком. Вставить в наружные пазы рам соединители. Стянуть рамы саморезами через просверленные отверстия

    Наклейка гидроизоляционной ленты



    После застывания пены в нижней наружной части оконного блока срезать пену так, чтобы она не мешала установке отлива.

    Поверх обрезанной пены наклеить гидроизоляционную ленту с нахлёстом 10–20 мм на наружную часть стены.

    Финальные доработки

    После застывания пены срезать излишки пены, выступающие из шва. Раскроить пароизоляционную ленту согласно длине монтажного шва. Удалить с самоклеящегося слоя защитную плёнку и проклеить ленту по всей длине внутреннего шва.

    Дальнейшие шаги:

    • Установить с уличной стороны отлив, заведя его в паз в нижней части рамы, и прикрепить с помощью саморезов 4×25 к подставочному профилю. Установить со стороны помещения подоконник.
    • Удалить с рамы и створок защитную плёнку.
    • Установить со стороны помещения пластиковые откосы или оштукатурить откосы оконного проема.
    • При необходимости произвести регулировку фурнитуры.

    Установить декоративные накладки на петли.

    Как правильно установить окна в деревянный дом, мы опишем в следующей статье.

    Соединения к пластиковым окнам | Блог о ремонте своими руками

    Contents

    Конструкция пластиковых окон.

    Конструкция пластиковых окон.

    Пластиковые окна стали неотъемлемой частью современного дома, однако многие даже и не задумываются о конструкции окон ПВХ. Конструкция пластиковых окон состоит из:

    Створка

    Рама

    Стеклопакет

    Фурнитура

    Резиновые уплотнители

    Штапик

    Штульп

    Импост

    Створка состоит из пятикамерного или трехкамерного пластикового профиля. Внутри этого профиля находится оцинкованный стальной армирующий профиль, который имеет П-образную форму. Створка предназначена для того, чтобы пластиковое окно имело части которые могут открываться (виды пластиковых окон ).

    Рама, как и створка, состоит из пятикамерного или трехкамерного пластикового профиля. Внутри этого профиля находится оцинкованный стальной армирующий профиль, который имеет форму прямоугольной трубы или П-образную форму. В раме всегда присутствует армирующий профиль. Стальные и пластиковые профиля, между собой соединяются с помощью шурупов. Рама придает конструкции жесткость. Именно через нее окно крепится в проеме (об установке пластиковых окон читаем здесь ).

    Стеклопакет является неотъемлемой частью окна. Он состоит из нескольких стекол, которые в свою очередь разделяются металлической дистанционной рамкой. С помощью двух слоев герметика конструкция прочно соединяется. Стеклопакеты подразделяются на трех-, двух- и однокамерные. Камера это промежуток (газовый или воздушный) между стеклами. Пример: однокамерный стеклопакет состоит из двух стекол, которые разделяет воздушное пространство. Стеклопакеты различаются по ширине: 42, 32, 30, 28, 24 мм.Если ширина однокамерного стеклопакета равна 24 мм, это значит, что между собой соединены два стекла шириной 4 мм и расстояние между ними равно 16 мм.

    От количества стекол и их вида зависят энергосберегающие свойства стеклопакета. На однокамерном стеклопакете конденсат образуется уже при минус восьми градусов, а на двухкамерном при минус восемнадцати. Основные функции стеклопакета это звукоизоляция и теплоизоляция (о плюсах пластиковых окнах читаем здесь ). Специальные стекла с низкоэмиссионным поверхностным слоем (i-стекло или k-стекло) и несколькими воздушными камерами используют для уменьшения тепловых потерь через стеклопакет. Также можно увеличить расстояние между стеклами или заполнить расстояние между стеклами инертными газами, это улучшит звукоизоляцию.

    Фурнитура объединяет в себе все металлические неподвижные и подвижные элементы пластиковых окон (петли, замки для запирания окна, ответные части замков запирания, оконные или дверные ручки и т.д.). Фурнитура необходима для соединения между собой створки и рамы. Помимо этого благодаря фурнитуре окна можно открывать в различных вариантах. Также к фурнитуре можно отнести аксессуары к пластиковым окнам .

    Резиновые уплотнители необходимы в местах соединения штапика и стекла, рамы и створки и т.д. Они обеспечивают плотное соединение, и не позволяют избежать  проникновения воды или продувания. Как правильно ухаживать за резиновыми уплотнителями раскажет статья уход за пластиковыми окнами .

    Штапик это элемент окна, который сделан из пластика. Он может иметь различную ширину в зависимости от толщины стекла. Штапик крепит стеклопакет.

    Штульп это пластиковый профиль, который служит для соединения двух створок. При открывании одна створка является зависимой и не имеет оконной ручки. Штульповое соединение хорошо тем, что если полностью открыть две створки, то полностью свободным окажется весь проем.

    Импост это пяти- или трехкамерный профиль. Внутри этого профиля находится оцинкованный стальной армирующий профиль в виде прямоугольной трубы. Импост необходим для соединения более двух створок в конструкции одного окна. Каждая створка может открываться отдельно.

    Конструкция пластиковых окон

    Конструкция пластиковых окон

    Конструкция пластиковых окон

    Для того, чтобы было правильное понимание окон ПВХ, нужно рассмотреть конструкцию пластиковых окон. Конструкция пластиковых окон представлена на странице нашего сайт. В данную конструкцию пластиковых окон входят следующие элементы:

    Рама

    Рама состоит из пластикового трехкамерного или пятикамерного профиля, внутри которого находится стальной оцинкованный армирующий профиль, имеющий П-образную форму или форму прямоугольной трубы. Армирующий профиль всегда присутствует в раме. В углах сварки двух профилей армирующего профиля нет, т.к. это бы помешало процессу сварки. Но само соединение настолько прочное, что при испытании сварочного шва на разрыв излом происходит в различных местах, но не по месту сварки. Пластиковый и стальной профили соединяются между собой при помощи шурупов-саморезов.

    Назначение

    Основное назначение рамы состоит в том, что именно она придает конструкции жесткость, поскольку через нее осуществляется крепление окна в оконном проеме.

    Створка

    Створка, так же как и рама, состоит из трехкамерного или пятикамерного пластикового профиля, внутри которого находится стальной оцинкованный армирующий профиль П-образной формы.

    Назначение

    Створка необходима для того, чтобы окно имело открывающиеся части.

    Фурнитура

    Общим понятием фурнитура объединяются все металлические подвижные и неподвижные элементы окна. Это петли, на которых висят створки, замки для запирания окна или двери, оконные или дверные ручки, ответные части замков запирания, различные пластмассовые или металлические крышки на петли или другие замки.

    Фурнитура нужна для того, чтобы обеспечить соединение рамы и створки, а также для обеспечения плотного прилегания створки к раме, чтобы избежать продувания в месте соединения. Кроме этого фурнитура позволяет открывать створку окна в различных вариантах: поворотном или поворотно-откидном.

    Стеклопакет

    Стеклопакет – это неотъемлемая часть окна. Это как раз тот элемент окна, через который мы смотрим на улицу. Он состоит из двух или более стекол, которые разделены металлической дистанционной рамкой. Вся конструкция прочно соединена двумя слоями герметика.

    Стеклопакеты могут быть одно-, двух-, трехкамерными. Под камерой понимается промежуток -–воздушный или газовый – между стеклами. Таким образом, однокамерный стеклопакет состоит из двух стекол с воздушным пространством между ними, двухкамерный включает в себя три стекла.

    Кроме того, стеклопакеты имеют разную ширину (24 мм, 28 мм, 30 мм, 32 мм, 42 мм). Формула однокамерного стеклопакета в 24 мм: 4-16-4. Это значит, что, в данном случае, в “монолит” соединены два стекла толщиной 4 мм с расстоянием между ними в 16 мм. Формула двухкамерного стеклопакета в 24 мм: 4-6-4-6-4, т.е. три стекла толщиной по 4 мм разделены промежутками по 6мм. Энергосберегающие свойства стеклопакета зависят от количества стекол и их вида. Так, например, на однокамерном стеклопакете с обычными стеклами конденсат образуется уже при –8С. На двухкамерном – при –18С. Заполнение может быть как прозрачным, так и непрозрачным. В качестве прозрачного элемента может выступать обычное стекло или различные типы прозрачных стеклопакетов. Как непрозрачный элемент может использоваться сэндвич или стеклопакет с непрозрачным элементом (стекло с непрозрачной пленкой).

    Стеклопакет выполняет две основные функции: сохранение тепла (теплоизоляция) и звукоизоляция. Для уменьшения тепловых потерь через стеклопакет можно использовать специальное стекло с низкоэмиссионным поверхностным слоем (k-стекло или i-стекло), стеклопакет с несколькими воздушными камерами. Можно заполнить пространство между стеклами инертными газами или увеличить расстояние между стеклами. Стеклопакет из разнотолщинного стекла улучшает звукоизоляцию (волны, отражаясь от стекол разной толщины, имеют разные длины и при взаимодействии друг друга гасят).

    Штапик

    Конструктивный элемент окна, выполненный из пластика. В зависимости от толщины стекла, стеклопакета или сэндвича, штапик может иметь различную ширину.

    Предназначен для того, чтобы закрепить стеклопакет.

    Резиновые уплотнители

    Располагаются в местах соединения таких элементов, как рама и створка, штапик и стекло или стеклопакет.

    Служат для того, чтобы обеспечить плотное соединение этих элементов и избежать продувания и проникновения воды.

    Импост

    Трех- или пятикамерный пластиковый профиль, внутри которого находится стальной оцинкованный армирующий профиль в виде прямоугольной трубы.

    Импост предназначен для того, чтобы обеспечить соединение двух или более створок в конструкции одного окна. При этом каждая из створок может открываться независимо друг от друга. Импост имеет и второе назначение: он может использоваться для соединения двух стеклопакетов или сендвичей в конструкции створки или рамы.

    Штульп

    Пластиковый профиль.

    Пластиковый профиль, который так же, как и импост, служит для соединения двух створок, но, в отличие от импоста, одна створка является зависимой от другой при открывании и не имеет оконной ручки. Эту створку можно открыть, лишь открыв основную створку с ручкой. И створка без ручки не может быть поворотно-откидной. Преимущества штульпового соединения перед импостом заключается в том, что если полностью открыть две створки, то проем будет полностью свободным, т.к. штульп в отличие от импоста крепится не к раме, а к створке. Обсудить статью на форуме

    Штульповое окно

    Штульповое окно

    Компания «Новый Стиль» предоставляет всем своим клиентам возможность заказать пластиковые окна со штульповым соединением.

    Когда Вы распахиваете обе створки двухстворчатого окна, то посередине остается пластиковая рама (импост). Штульповое соединение же позволяет получить ничем не разделенный оконный проем.

    Что такое штульп?

    Штульп – это пластиковый профиль подобно импосту, служащий для соединения двух оконных створок. Но, в отличие от импоста, в штульповом соединении одна створка, не имея оконной ручки, при открывании зависима от другой (т. е. ее можно открыть, лишь открыв основную створку с ручкой). Преимущества штульпового соединения перед импостом заключается в том, что при полностью открытых двух створках, проем полностью свободен, поскольку в отличие от импоста штульп крепится не к раме, а к створке.

    Стоит отметить, что штульповое соединение применимо не только к пластиковым окнам, но и дверям, например, на балконе или лоджии.

    Распахните свои окна и двери на полную!

    Мы можем изготовить двери таким образом, что при открывании обеих, Вы получите максимально широкий дверной проем. Выносите на балкон кресло и наслаждайтесь теплым летним вечером, или даже зимним, если Вы закажите у нас теплое остекление балкона.

    Заказать пластиковые окна и двери со штульповым соединением можно в наших офисах продаж в Челябинске или по телефону:

    (351) 200-32-70 — г.Челябинск, ул.Молодогвардейцев, 31, ТК Беларусь, офис 29; 3 этаж

    (351) 280-30-70 — г.Челябинск, ул.Первой Пятилетки, 17/1

    Вы всегда можете заказать обратный звонок, а наши менеджеры сами перезвонят Вам в течение 5 минут и расскажут о штульповом соединении более подробно.

    Заказать обратный звонок

    Пластиковые окна и пожар


    Описание:
    Дабы не быть голословными, мы провели эксперимент. ПВХ выгорает довольно быстро, выделяя при этом ряд опасных веществ, в том числе боевой отравляющий газ фосген. При этот коксовый (негорючий) остаток после горения ПвХ составляет 10% первоначальной массы, 90% улетают в виде газообразных соединений. В то же время стеклокомпозит показал удивительную стойкость к огню, а его остаток после полного выгорания по табличным данным составляет 92%.
    Если Вы собираетесь менять окна, обратите внимание на такую активно замалчиваемую опасность пластиковых окон.
    ПвХ выделяет в окружающую среду хлороводород (HCl) даже при обычной комнатной температуре.http://www.steklokompozit.ru/
    Комментарии:

    Андрей Куценко пишет: Пластиковые окна цены oknacom.ru/okna/cena/standart/

    Flyer Flyermx пишет: При пожаре так и так песец любым окнам и рамам (я уже молчу что ценности они не представляют в отличии от остального имущества). А выбросы при горении поливинилхлорида так и так бдут т.к. ПВХ — это и линолеум и потолочные плитки и прочие полимеры и еще хренова туча всего в наших квартирах. К фосгену и прочим соединениям хлора, вы забыли так же добавить угарный газ, диоксины, и еще хренову тучу ядовитых газов и веществ, выделяющихся при пожаре. Так что увы, реклама не удалась.

    Flyer Flyermx пишет: А как Вы себе представляете пожар ???? Горение бумаги и древесины???!!!!!! Оглянитесь вокруг себя!!! Так же рекомендую просмотреть видео различных пожаров, и вы поймете, ЧТО ОКНА!!!, ЭТО НИЧНО!!!, по сравнению что горит во время реального пожара!!! И так же масштаб горения!!!

    Александр Козлов пишет: хрень какая то

    Vasiliy Pupkin пишет: Натуральный линолеум ПВХ не содержит, о чём вы? Он делается из льна и масла, что следует из названия. А ПВХ-линолеум какой же нормальный человек в своём доме положит? Разве что тот же, который окна поставит из ПВХ, да ещё и утеплит всё это пенопластом? Какие ещё потолочные плитки в жилом помещении? Вы что? О чём вы вообще говорите? Сравнивать угарный газ с фосгеном — это я вообще не знаю, как комментировать. Вы понимаете разницу между мгновенным отравлением и постепенным удушьем?

    timetogetru пишет: Если пожар будет идти от соседского окна. Окна из стеклокомпозита не распространяют огонь, в отличии от окон ПВХ. Всё отлично видно на видео, профиль горит только под горелкой.
    Озабоченность продавцов профиля из ПВХ понятна, как и негативные отзывы от продавцов профиля ПВХ =)

    Alexander Sorokopud пишет: +30-40% в зависимости от производителя пвх

    www911i пишет: А горелки то разные !!! 🙂

    Flyer Flyermx пишет: Не являюсь продавцом ПВХ. На счет пожара от соседского окна, возможно вы и правы, но как тогда быть с стеклом, которое треснет от жара а дальше пойдут занавески и всё остальное?

    Anton Denisenko пишет: Один фиг все сгорит. а цена по соотношению ПВХ: стеклокомпозит какое? чувствуется мне что раза в 2 минимум дороже будет

    timetogetru пишет: Ну занавески на лоджии это слишком

    Андрей Куценко пишет: Пластиковые окна цены oknacom.ru/okna/cena/standart/

    Flyer Flyermx пишет: При пожаре так и так песец любым окнам и рамам (я уже молчу что ценности они не представляют в отличии от остального имущества). А выбросы при горении поливинилхлорида так и так бдут т.к. ПВХ — это и линолеум и потолочные плитки и прочие полимеры и еще хренова туча всего в наших квартирах. К фосгену и прочим соединениям хлора, вы забыли так же добавить угарный газ, диоксины, и еще хренову тучу ядовитых газов и веществ, выделяющихся при пожаре. Так что увы, реклама не удалась.

    Flyer Flyermx пишет: А как Вы себе представляете пожар ???? Горение бумаги и древесины???!!!!!! Оглянитесь вокруг себя!!! Так же рекомендую просмотреть видео различных пожаров, и вы поймете, ЧТО ОКНА!!!, ЭТО НИЧНО!!!, по сравнению что горит во время реального пожара!!! И так же масштаб горения!!!

    Александр Козлов пишет: хрень какая то

    Vasiliy Pupkin пишет: Натуральный линолеум ПВХ не содержит, о чём вы? Он делается из льна и масла, что следует из названия. А ПВХ-линолеум какой же нормальный человек в своём доме положит? Разве что тот же, который окна поставит из ПВХ, да ещё и утеплит всё это пенопластом? Какие ещё потолочные плитки в жилом помещении? Вы что? О чём вы вообще говорите? Сравнивать угарный газ с фосгеном — это я вообще не знаю, как комментировать. Вы понимаете разницу между мгновенным отравлением и постепенным удушьем?

    timetogetru пишет: Если пожар будет идти от соседского окна. Окна из стеклокомпозита не распространяют огонь, в отличии от окон ПВХ. Всё отлично видно на видео, профиль горит только под горелкой.
    Озабоченность продавцов профиля из ПВХ понятна, как и негативные отзывы от продавцов профиля ПВХ =)

    Alexander Sorokopud пишет: +30-40% в зависимости от производителя пвх

    www911i пишет: А горелки то разные !!! 🙂

    Flyer Flyermx пишет: Не являюсь продавцом ПВХ. На счет пожара от соседского окна, возможно вы и правы, но как тогда быть с стеклом, которое треснет от жара а дальше пойдут занавески и всё остальное?

    Anton Denisenko пишет: Один фиг все сгорит. а цена по соотношению ПВХ: стеклокомпозит какое? чувствуется мне что раза в 2 минимум дороже будет

    timetogetru пишет: Ну занавески на лоджии это слишком

    http://saw-wood.ru/blog/soedinenija-k-plastikovym-oknam/Соединения к пластиковым окнамadminСтроительствоКонструкция пластиковых,Конструкция пластиковых окон,между стеклами,пластиковых окон,того чтобы

    Contents Конструкция пластиковых окон. Конструкция пластиковых окон Штульповое окно Пластиковые окна и пожар Комментарии: Конструкция пластиковых окон. Конструкция пластиковых окон. Пластиковые окна стали неотъемлемой частью современного дома, однако многие даже и не задумываются о конструкции окон ПВХ. Конструкция пластиковых окон состоит из: Створка Рама Стеклопакет Фурнитура Резиновые уплотнители Штапик Штульп Импост Створка состоит из пятикамерного или…

    SubscriberБлог о ремонте своими руками

    Монтаж нащельников на пластиковые окна

    Установка нащельника на окно ПВХ, правильный монтаж – инструкция

    Чтобы придать окну законченный и аккуратный вид, на него необходимо установить нащельники. Способ монтажа нащельников на пластиковые окна следует выбирать в зависимости от их вида.

    Существуют следующие разновидности нащельников:

    Особенности монтажа деревянных нащельников

    Нащельник из дерева

    Нащельники из дерева чаще всего устанавливают в деревянных домах. Стыки двух планок можно аккуратно соединить под углом 45 градусов, сделав на них предварительно запилы с помощью стусла. Крепить их можно на финишные гвозди, саморезы по дереву или жидкие гвозди.

    В места стыков нащельников необходимо нанести герметик по дереву, который надежно защитит от проникновения влаги внутрь помещения.

    Гибкий нащельник из ПВХ

    Обзорная статья «Нащельники для пластиковых окон» размещена на нашем сайте в разделе «Ремонт окон»
    Как установить пластиковые откосы на окна самому? Читайте инструкцию на нашем сайте!
    Как выбрать откосы для пластиковых окон? Ответ на этот вопрос ищите здесь: http://oknanagoda.com/okna/plastik/remont/otkosy-dlya-plastikovykh-okon.html

    Установка нащельников из ПВХ

    Гибкий нащельник из ПВХ

    Перед тем как приобрести пластиковые нащельники, следует произвести точные замеры монтажного шва и периметра окна, чтобы определиться с выбором их ширины и длины.

    Наиболее удобными являются гибкие нащельники для пластиковых окон, монтаж которых осуществляется на клейкую ленту.

    Этапы крепления:

      Подготовить поверхность профиля пластикового окна, удалить с нее пыль и грязь, обезжирить;

    Рулон гибкого нащельника

    Отрезать от рулона полоску необходимой длины;

  • Убрать с края самоклеящегося слоя нащельника небольшой кусок защитной пленки;
  • Приложить нащельник клейким слоем к оконному профилю, так чтобы он надежно закрывал монтажный шов;
  • Снять оставшуюся защитную пленку и ровно приклеить нащельник.
  • Установка жестких нащельников на пластиковые окна состоит из тех же этапов, если на них тоже нанесена самоклеящаяся пленка. Если ее нет, то их крепят с помощью саморезов. Стыки между нащельниками и места крепления промазывают белым силиконовым герметиком.

    Монтаж металлических нащельников

    Металлический нащельник для окон ПВХ

    Металлические нащельники можно устанавливать даже при отрицательных температурах. Крепление их следует начинать с нижнего края с помощью саморезов по металлу. Между собой металлические нащельники необходимо соединять внахлест, а на места соединений наносить водостойкий герметик.

    Пластиковые нащельники – как установить

    Как правильно установить нащельники для пластиковых окон. Инструкций по монтажу нащельников.

    Нащельник для окон — элемент неприметный, но важный как в функциональном, так и в декоративном плане. Эта герметизирующая лента, изготовленная из гибкого пластика, обычно имеет толщину 1,8 миллиметров при ширине в 3-7 сантиметров. Такой предмет декора считается расходным материалом – его стоимость включена в цену обустройства профильного стеклопакета. Профессиональная установка нащельников на пластиковые окна силами специалистов компания ОКНА РОСТА служит гарантией того, что элементы конструкции будут полностью выполнять свои функции, защищать от сквозняков, обеспечивать полную герметизацию.

    Особенности декоративной рейки

    Заключительный этап по монтажу стеклопакета с ПФХ-профилем немыслим без применения отделочной ленты, которая фиксируется на стыках и прикрывает пространство между профильным блоком и стеновой поверхностью.

    Многолетний опыт применения данного материала позволяет утверждать, что нащельники для пластиковых окон имеют такие значимые преимущества:

    • просты в установке;
    • могут крепиться снаружи, внутри помещения;
    • значительно облагораживают внешнее оформление рамы;
    • эффективны в качестве мощной защиты от грибков, ветра, ультрафиолета, влажности;
    • представлены в разнообразных формах и цветовом спектре.

    В установке притворная планка не выступает обязательным элементом, но благодаря ей лоджия, балкон или окно приобретёт действительно респектабельный вид. Незаменимой рейка является в заделке торцевых щелей, мест соединений элементов профильной конструкции. В процедуре установки декоративной ленты зачастую используется специальный самоклеящийся состав — жидкие гвозди. Допускается также применение саморезов или обычных винтов.

    Виды нащельников

    На рынке востребованными нащельниками считаются изделия, выполненные с применением пластика, дерева, металла. Среди эксплуатационных характеристик каждого типа есть свои плюсы и минусы. Но, по мере того как люди обзаводятся пластиковыми окнами, возрастают темпы востребованности пластиковых реек.

    По типу обустройства их разделяют на:

    • Самоклеящуюся притворную планку. Она имеет защитное покрытие на основе спецсостава и защитную ленту. По заверению специалистов — это наиболее простой, доступный и лучший вариант маскировки стыков.
    • Рейки, требующие нанесения клеевой массы.

    Самоклеящийся пластиковый нащельник без труда можно зафиксировать самостоятельно и заменить, в случае возникновения потребности. Он отличается толстой структурой и после крепления выпирает над общей поверхностью. Другой вариант, представленный без липкого основания — тонкий, малозаметный на профиле. Клеить рейку рекомендуется быстро, ровно, иначе возникнут пятна на раме.

    Крепление притворных планок

    Когда ставится пластиковое окно, образуется зазор по периметру профиля в месте, где он стыкуется со стеной. Заделывается проём монтажной пеной — неустойчивым к проявлениям погоды материалом, который следует тщательно закрыть. Решает проблему хороший слой штукатурки либо герметика паропроницаемого типа с дальнейшей окраской поверхности. Но наиболее технологично оправданным и надёжным методом, как показывает практика, является монтаж специальных притворных планок.

    Качественно установить нащельник можно и без помощи профессионалов, если соблюдать следующие рекомендации:

    • осмотрите окно, откосы, замерьте протяжённость проёмов и их ширину, чтобы определить необходимый метраж для закрытия всех швов;
    • закупите материал с необходимыми качественными и габаритными характеристиками, сделайте выкройки подходящего размера;
    • постепенно раскрывая защитный слой, придавливайте проглаживающими движениями рейку по длине;
    • при монтаже нащельника без липкой основы, нанесите клеевую массу кисточкой и тут же придавите планку к поверхности.

    Грамотное выполнение монтажа требует соблюдения определённых условий. Все действия должны выполняться при температурном режиме не ниже -15. Поверхность под отделку предварительно защищается и обезжиривается.

    Монтаж нащельника снаружи оконного профиля не рекомендуется выполнять самостоятельно. Безопасным и лучшим решением будет обратиться к специалистам, особенно, когда отделку следует выполнить на окнах верхних этажей. Мастера компании ОКНА РОСТА выполнят монтаж нащельников быстро, качественно, аккуратно и предоставят гарантию на свою работу.

    Нащельники на пластиковые окна: изюминка к дизайну, бережливость к теплу

    Финальным аккордом установки пластикового окна является такой декорированный предмет, как нащельник, представленный на профессиональном строительном рынке различными видами и формой исполнения. Установить самостоятельно современный нащельник для пластиковых окон или, как его ещё называют, притворную планку не сложно: достаточно заручиться полезными советами специалистов при покупке актуального для вас предмета декора. Учитывать при этом выборе стоит: вид нащельника, фирму-производителя и особенности установки.

    Неоценимые преимущества нащельника

    Сегодня окончательные профессиональные и самостоятельные работы по монтажу пластиковых окон просто немыслимы без использования этого декоративного предмета, который закрепляется на стыках между установленными оконными блоками и монолитной стеной. Подобный предмет декора имеет ряд значимых преимуществ:

    • возможность его использования внутри помещения и снаружи;
    • эффективен при создании мощной дополнительной защиты от ветра;
    • прост при установке;
    • может быть представлен широким цветовым спектром;
    • создаётся из всевозможного многообразия материалов;
    • имеет богатый выбор форм.

    Естественно, нащельник не является обязательным элементом в установке окон, однако именно благодаря ему ваша лоджия или балкон по завершению монтажных работ приобретёт вполне аккуратный и респектабельный вид. Этот декорированный предмет незаменим в заделке различных щелей на торце и удобен в местах соединений современных материалов. В основном, в процедуре установки нащельника на обратную сторону этого предмета наносят специальный самоклеящийся слой.

    Обратите внимание: При отсутствии подобного слоя, рейку крепят с помощью стандартных саморезов, либо задействуют для этого дела обычные винты.

    Выбираем нащельник правильно!

    Нередко домашние умельцы уже на финальных стадиях установки окон задумываются о том, какие нащельники для пластиковых окон выбрать. Как сделать подходящий для вас выбор, и от каких ориентиров отталкиваться? На практике при покупке нащельников для окон необходимо руководствоваться всего двумя основными пунктами:

    1. Тщательнейшим образом изучить характеристику и клиентские отзывы о фирме-производителе. Сделать это, имея компьютер, подключённый к Сети, довольно просто. Необходимо лишь зайти на сайт компании, либо найти отзывы с помощью известных сетевых поисковиков. Выбирать необходимо качественное изделие надёжных производителей.

    Среди таких, проверенных временем, компаний по производству металлопластиковых оконных блоков можно выделить: немецкие марки SALAMANDER и TROCAL, не менее известный немецкий бренд REHAU, а также российскую VEKA. Кроме того можно успешно приобрести хорошую продукцию достойных производителей фурнитуры, поскольку они всегда работают на основе установленных правил ГОСТа: немецкие WINKHAUS и ROTO, австрийский MACO, популярный на российских рынках, международный бренд EXPERT.

    Еще не решили, что выбрать для отделки? Обшивка балкона вагонкой своими руками — отличный выбор. Узнайте об особенностях материала и работы с ним.

    О том, как сделать встроенный шкаф на балконе, читайте в данном материале.

    А в этой статье описана пошаговая инструкция по установке ПВХ окон по ГОСТу. Специфика работ и распространенные ошибки.

    2. Для того чтобы выбрать верный нащельник, необходимо отталкиваться от типа установленных в помещении (лоджии или обычной комнаты) окон. Не забывайте учесть при выборе притворной планки и самобытный дизайн помещения, а главное – материал окон. Именно последнее будет основным критерием при покупке нащельника. Цветовая гамма, а также фактура предмета декора должны быть вполне адекватны параметрам и особенностям вашего оконного профиля.

    Виды нащельников

    На сегодняшнем российском рынке наиболее распространёнными и покупаемыми нащельниками являются изделия, произведённые из пластика, дерева и металла. Каждый из них обладает особыми яркими преимуществами, при этом у любого из представленных ниже нащельников есть и свои недостатки. Рассмотрим в отдельности каждый из трёх видов более подробно.

    Нащельники ПВХ

    Рассматривая преимущества подобного рода изделия, выделяют:

    • долговечность;
    • неприхотливость к погодным условиям;
    • безукоризненная устойчивость;
    • эффективно сглаживает все неровности откоса;
    • удобство при перевозках, при хранении и так далее (рулон).

    В вопросах о недостатках пластиковых нащельников рассмотрим следующие основные проблемы:

    • Сложность в применении. Нередко подобное изделие в процессе установки «хочет» вернуться в своё изначальное скрученное состояние.
    • Температурные ограничения во время установки. Если на улице ниже 5 градусов по Цельсию, при установке пластиковых нащельников следует, либо нагревать поверхность стыков феном, либо уже после приклеивания изделия к поверхности дополнительно закрепить его шурупами.
    • Использовать такой нащельник можно только один раз. Если изделие как-то деформировалось во время работы, к примеру, при падении, либо в процессе монтажа оно «ушло» от изначально заданного положения, и его необходимо отклеить, то лучше всего взять новую реечку. После отклеивания нащельника его клейкая лента, практически, теряет все свои свойства.

    Деревянные нащельники

    Подобный вид продукция также называется раскладкой. Часто для деревянных нащельников используют сосну. Естественно, такое изделие применяется исключительно при монтаже на деревянные окна. Существует огромный ассортимент форм деревянных нащельников: фигурные, нащельники-книжка, полукруглые и другие. Характерными чертами подобного вида изделия являются:

    • безусловная экологичность и безопасность;
    • привлекательная эстетичность;
    • неплохая прочность;
    • существенная герметичность.

    По сути, в качестве главного и, практически, единственного минуса установки деревянных нащельников профессионалы выделяют стоимость подобного изделия, которое, в отличие от того же пластика, стоит заметно дороже.

    Металлические нащельники

    Среди данного вида продукция популярными на данный момент являются нащельники из прочной оцинкованной стали и небезызвестные алюминиевые нащельники. Первые нередко применяются при строительстве гаражей и больших ангаров. Для придания такому изделию большей эстетики используется специальный полиэстровый слой. Максимальная толщина подобного нащельника составляет 1,3 мм.

    Алюминиевые нащельники производятся из надёжных алюминиевых листов, максимальная толщина которых равна всего двум мм. Чтобы произвести такие алюминиевые планки, необходимо использование профессиональных листогибочных агрегатов-станков. Преимущества использования металлических нащельников:

    • отличная устойчивость к различным погодным воздействиям;
    • не деформируются и не разрушается при резкой смене температур;
    • их можно красить посредством порошкового вида красок.
    • коррозия, в случае некачественной продукции;

    Именно поэтому профессионалы в строительной сфере советуют выбирать качественную продукцию с антикоррозийным покрытием. К слову, о выборе качественной продукции – данный фактор можно применить ко всем вышеперечисленным видам нащельников.

    Задумываетесь, чем утеплить балкон внутри? Наш анализ материалов для утепления поможет вам сделать выбор.

    Наряду с нащельниками, уплотнитель для окон ПВХ также является одним из важных составляющих качественного окна. Подробнее о них читайте здесь.

    Про Лиану для сушки белья на балконе вы можете прочитать, перейдя по этому адресу http://balkonsami.ru/interer/blagoustroystvo/liana-dlya-sushki-belya-instruktsiya-po-montazhu-i-sborke.html. Подробная инструкция по монтажу с видео.

    Установка нащельников на пластиковые окна

    • замеряем габариты оконного проёма, ширину монтажного шва;
    • режем необходимую длину от рулона;
    • постепенно по мере приклеивания ко шву снимаем защитную плёнку и крепим «планку» к поверхности;
    • при отсутствии клейкой основы, применяем «жидкие гвозди».
    • при любой температуре;
    • начинаем с нижнего края, остальное — крепим «внахлёст»;
    • применяем герметик в местах «нахлёста».

    Деревянные: идеально подходят для окон из дерева, но не для пластиковых.

    Лучше использовать, если установлены деревянные окна, для лучшей гармонии. Благодаря нащельникам для пластиковых окон, которые можно без труда установить самостоятельно, вы не только закроете все продуваемые щели, но и создадите интересный и самобытный декоративный акцент, эстетично завершающий дизайн ваших окон.

    Нащельник фото

    Здесь вы можете посмотреть фотографии на тему нашей статьи «Нащельники на пластиковые окна». Все фото кликабельны.

    Установка нащельников на окна

    Современный процесс монтажа оконных конструкций направлен на максимальное использование ресурсов потенциала. Окно, являясь элементом, способствующим контролю климата внутри помещения, обязано обладать определенными критериями, основное – герметичность.

    Несовершенство конструкции стало причиной появления дополнительного элемента, чье использование позволяет исправить отток теплого воздуха и эстетическую составляющую картины, его имя – нащельник .

    Установка нащельников своими руками

    Важно! Перед установкой любого вида, необходимо тщательно очистить поверхность, чтобы убрать возможности попадания лишних частиц.

    Пластиковые мягкие

    Установка мягкого вида возможна при различных изначальных данных. Они могут устанавливаться на деревянные, алюминиевые и пластиковые конструкции.

    Изначально, ознакомьтесь с особенностями изделия – наличие липкого основания или отсутствие. Основания нет — необходимо использование жидких гвоздей, либо липкой основы (жидкие гвозди предпочтительней). Чтобы приступить к креплению, нужно измерить необходимую длину и отрезать верный промежуток.

    • если есть липкое основание
      Необходимо отклеивать, параллельно прилепляя к основанию. Не стоит сначала отклеивать весь защитный слой!
    • если липкое основание отсутствует.
      Надобно вооружиться жидкими гвоздями. По протяжению ленты нанести гвозди и дать им подсохнуть.

    Далее – прикрепляем ленту и тщательно прижимаем.

    Важно! Данный вид пригоден к установке при определенных климатических условиях. Важными критериями является отсутствие осадков и плюсовая температура — она не должна быть ниже 5 градусов.

    Подобная предосторожность необходима. Использование клейкой ленты, либо клея, подразумевает отсутствие пыли. Её появлению может способствовать ветер и осадки. Что касается температуры – появляется вероятность застывания изделия, приводящая к невозможности корректной установки.

    Пластиковые твердые

    Некоторые модели могут иметь липкое основание. Отличием служитнеобходимость полного удаления липкого слоя перед крепежом. Если слой отсутствует, жидкие гвозди смогут послужить практичным креплением.

    • Металлические
      Металлический вариант – наиболее конструктивно надежный. Его крепление может происходить в любую погоду. Крепеж возможен при помощи саморезов. Во избежание отсутствия повреждения эстетической составляющей, необходимо производить процедуру крепления, задействуя каждый край нового изделия – говоря проще, внахлест.

    Важно! Для отсутствия возможности преждевременного износа, пространство, образующееся между двумя смежными частями, заделывается герметиком.

    Герметик выбирается влагозащитный . При выборе изучите состав и меры предосторожности. Подбор герметика сопрягается с климатическими особенностями региона.

    • Деревянные:
      Крепление деревянных моделей является наиболее сложным — требует дополнительного внимания к качеству соединения. Чтобы каждая часть плавно перетекала друг в друга, необходима подготовка – запиливание и подгонка краев. Крепление может производиться жидкими гвоздями и саморезами. Саморезы оставляют отпечаток на визуальной составляющей, жидкие гвозди – менее крепки. Оба способа наделены недостатками. Качество жидких гвоздей зависит от производителя.

    Причины появления

    Чтобы понять истинную причину, по которой нащельники стали неотъемлемой частью фиксации, важно узнать процесс монтажа самой рамы. Первым крепится каркас — он является опорой. Действо происходит в пределах выбранной стены, ведущей к улице. Система подразумевает определенные габариты, определяющиеся путем измерения до начала её изготовления.

    Чтобы понять необходимые габариты, нужно измерить проем и установить возможность образования расщелин. С точки зрения монтажа, они будут необходимы, чтобы установка протекала без излишних ухищрений по направлению расстановки углов опоры. Присутствие дополнительного пространства позволяет свести к минимуму возможность повреждения конструкции во время установки.

    Важно! При возникновении чрезмерно больших пазов, система будет подвержена люфту.

    Когда конструкция закреплена, появляется необходимость дополнительной фиксации и устранения источников, способствующих понижению свойств теплоизоляции. Для следующего этапа используется монтажная пена. Она наносится по периметру, оказывая тем самым помощь в наполнении незадействованных пустот. Таким образом, монтажная пена:

    • устраняет образовавшиеся щели;
    • укрепляет конструкцию;
    • не влияет на конструктивные особенности установки, что делает её вспомогательным элементом, не имеющим аналогов на современном строительном рынке.

    Образовавшееся крепление, вызванное использованием монтажной пены, является, с эстетической точки зрения, не самым удачным композиционным элементов. Конечно, излишки пены можно с легкостью зачистить, однако установка предполагает дополнительные материалы, способствующие созданию законченности.

    Существует еще одна причина, подвергающая пенный шов сокрытию – монтажная пена, под воздействием определенных условий, может структурно меняться, повреждая тем самым установочные качества.

    К факторам, из-за которых монтажная пена подвержена влиянию, относятся:

    • чрезмерное воздействие солнечных лучей;
    • механические повреждения, в виде ветра и осадков;
    • резкие изменения температур.

    Cуществует две причины, по которым монтажная пена должна быть спрятана:

    Поскольку каждое окно имеет определенный дизайн, создавалась необходимость произведения элемента, способного не нарушать внешность (а желательно, улучшать его), а так же нести некую пользу. Элементом, воплощающим в себе все вышеуказанные свойства и стал нащельник .

    Виды нащельников

    На современном рынке остекления существует множество вариантов, отвечающих разным вкусовым особенностям.

    В зависимости от типа конструкции, они бывают:

    Важно. Мягкий вариант возможен только при изготовлении из пластика.

    Ввиду множества различных вариантов производства, следует произвести разделение на основные направления:

    • мягкие, требующие фиксацию с жидкими гвоздями;
    • мягкие, крепеж которых производится при помощи использования клейкой ленты;
    • мягкие, предполагающие крепления под саморезы.

    Примечательно, что данный образец выполняется разной ширины. Выпускается в рулонах, что позволяет упростить процесс монтажа.

    Что касается внешней составляющей – она вариативная. Использование ламинирования, матовых поверхностей и прочих тонкостей внешнего вида, способны придать изделию возможность эксплуатации в разных вариантах дизайна.

    Жесткие применяются, для окон выполненных из ПВХ. К их изготовлению привлекаются следующие материалы:

    В современном ассортименте, существуют два наиболее часто используемых нащельника по способам фиксации:

    Самоклеящийся подразумевает наличие липкой ленты с обратной стороны, обеспечивающей надежную фиксации.

    Защелкивающийся – крепится, в зависимости от материала изготовления, но обладает одной конструктивной особенностью – его пазы крепятся между собой, создавая отсутствие видимости перехода.

    Д ля деревянных окон

    Выполняются из дерева. Они могут иметь вариативный облик. Изготавливаются в форме пластины, книги, либо углового фрагмента. Внешний вид подлежит корректировкам, с использованием множества способов. Основными являются ламинирование, окраска и лакировка.

    Касательно материалов, чаще всего в ход идет сосна, так как её свойства позволяют привнести следующие качества:

    • экологическая чистота;
    • длительность эксплуатационного периода;
    • корректировка облика;
    • теплоизоляционные свойства.

    Окна, на которых была произведена установка деревянных нащельников , имеют утонченный внешний вид, однако высокая стоимость не позволяет реализовываться их частому применению.
    Иногда деревянные окна могут быть оснащены пластиковым нащельниками .

    Д ля металлических окон

    Изготавливаются из металла. Металлические модели являются наиболее популярными, так как их применение экономично и практично.

    Ввиду различия исполнения, применяются следующие вариации:

    • алюминиевые;
    • гибко крайные ;
    • с оцинковкой;
    • полимерные.

    Успели зарекомендовать себя как качественная деталь, способная выдерживать разные природные, физические и механические факторы, возможные во время эксплуатации.

    Д ля пластиковых окон

    Материал изготовления – пластик. Пластиковые механизмы отличаются повышенной прочностью, помноженной на приятный ценовой диапазон.

    Их применение преимущественно по следующим причинам:

    • они способны переносить природные капризы;
    • их строение подразумевает дополнительную теплоизоляцию;
    • их эксплуатация не предъявляет требований по дополнительному обслуживанию;
    • отсутствие потерь презентабельности спустя длительный срок;
    • материалы изготовления не привносят экологический дисбаланс;
    • являются бюджетным вариантом.

    Пластик может подвергаться обработке, влияющий на его эстетическую сторону. Таким образом, пластик сочетает в себе приятную цену, качество, а так же возможность кардинального изменения внешнего облика, что делает его лидером на рынке.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
