Как найти распределительную коробку в стене: все способы
Содержание
- 1 Почему найти распределительную коробку сложно
- 2 Как найти распределительную коробку в стене: способы и инструкция
Бывают ситуации, когда необходимо перенести розетку или добавить еще один осветительный прибор, первым делом необходимо найти распределительную коробку, которая скрывается в стене. У распределительной проводки есть одно главное назначение – она соединяет провода, поэтому вам нужно будет сделать новое ответвление провода от нее. Итак, в этой статье мы вам расскажем, как найти распределительную коробку в панельном доме, хрущевке и квартире.
Почему найти распределительную коробку сложно
Главная сложность в таком поиске заключает в том, что проводка всегда скрывается в стене, если вы самостоятельно осуществляли монтаж электропроводки, вы должны знать, что и где находить. Но, бывает когда жилье старое или вы его только купили, в таком случае, узнать, где находится распределительная коробка в стене проблематично.
Вторая сложность заключается в том, что после поиска необходимо открыть коробку и сделать новое ответвление, при этом, не нарушая целостности стены (большого периметра). Если вы точно определите место ее нахождения, тогда вы сможете серьезно упростить себя задачу на этом этапе, а как найти распределительную коробку в стене, вы и узнаете дальше. Узнайте о том, что нужно делать, если отключили свет.
Как найти распределительную коробку в стене: способы и инструкция
Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

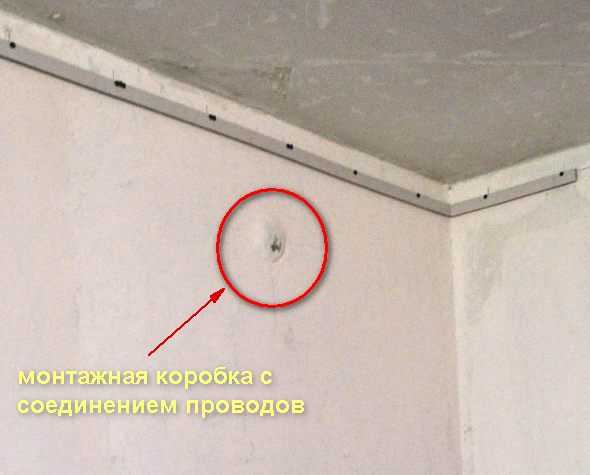

- Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0.5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью.

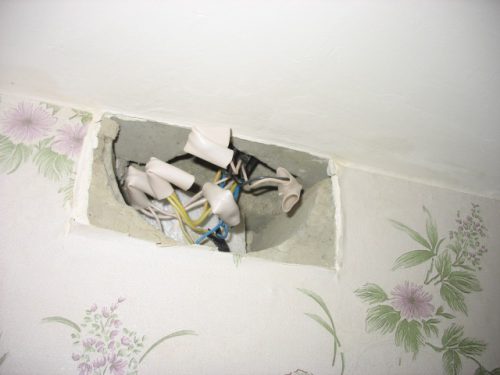

Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои. - В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
- В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.

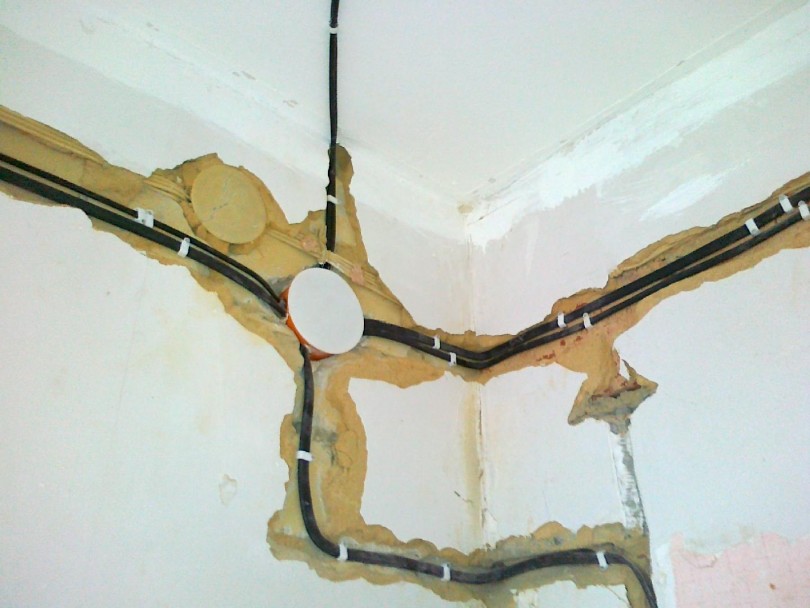

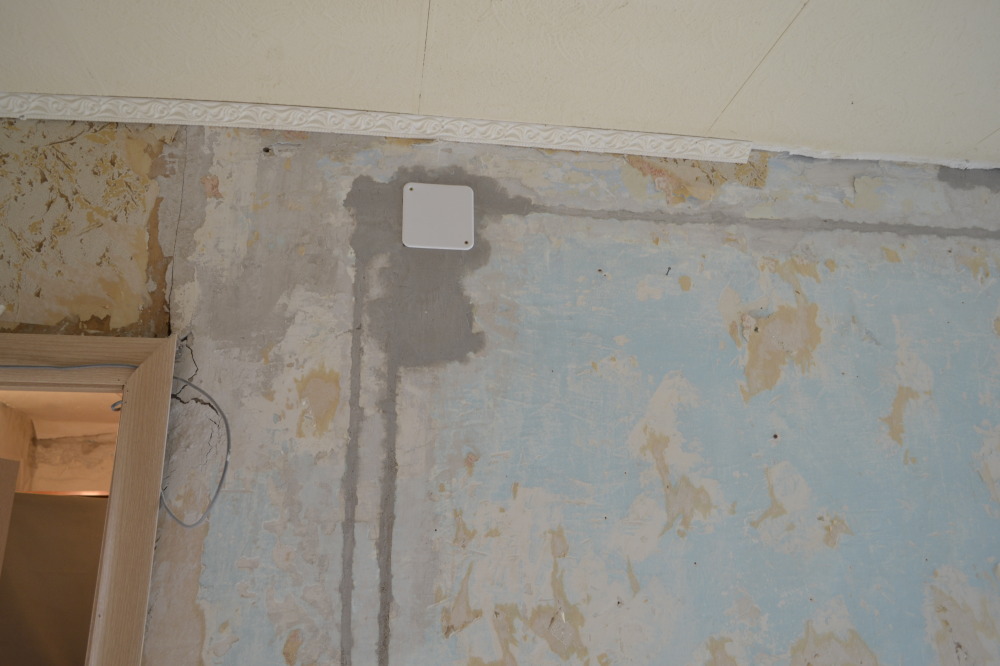

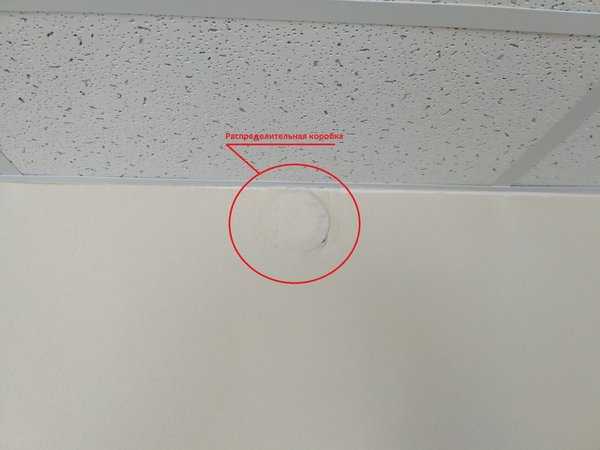

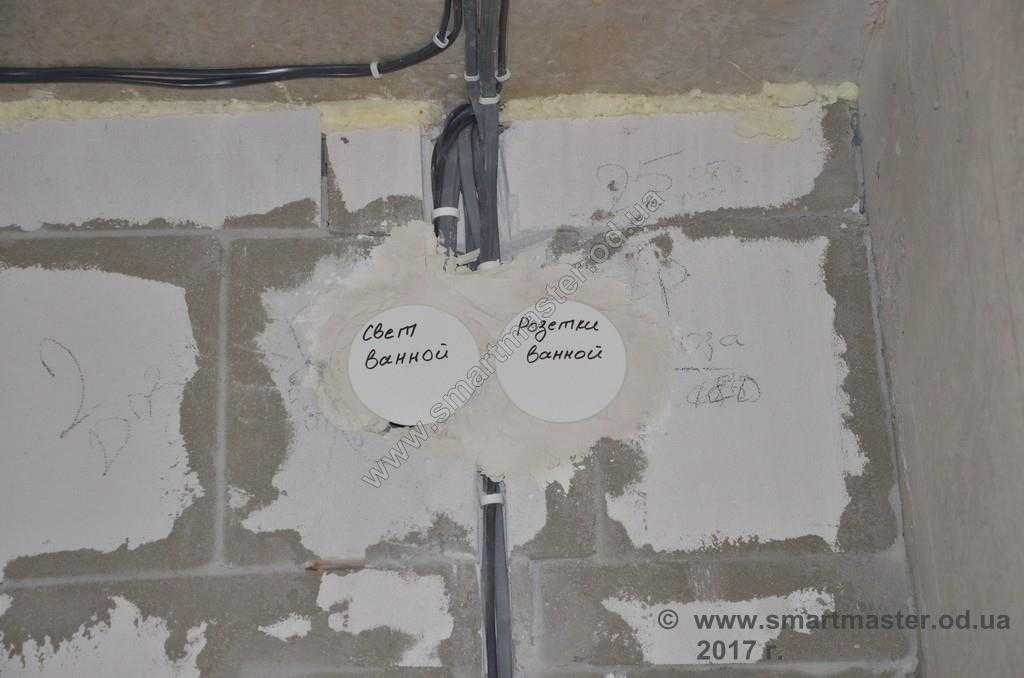

- Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
- Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.
Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
- Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
- В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.
Похожая статья: Делаем токопроводящий клей из подручных материалов.
Соединение проводов в распределительной коробке

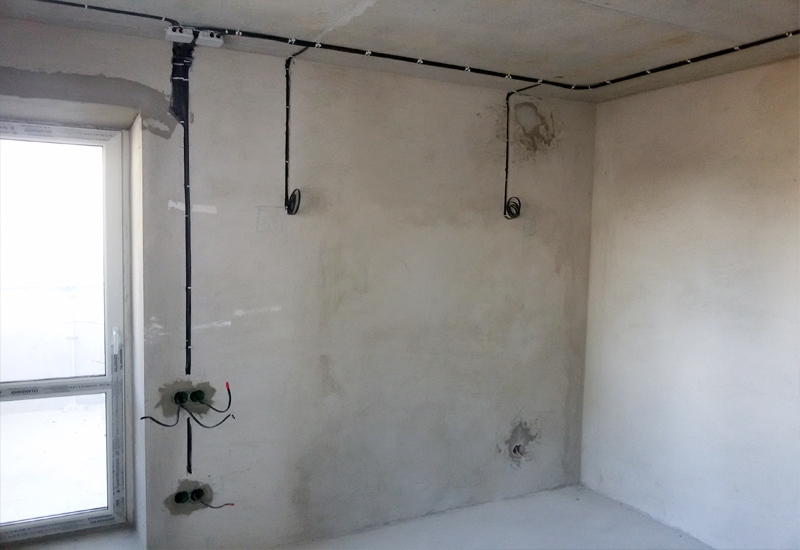

Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть.
Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.
Важное о распределительной коробке

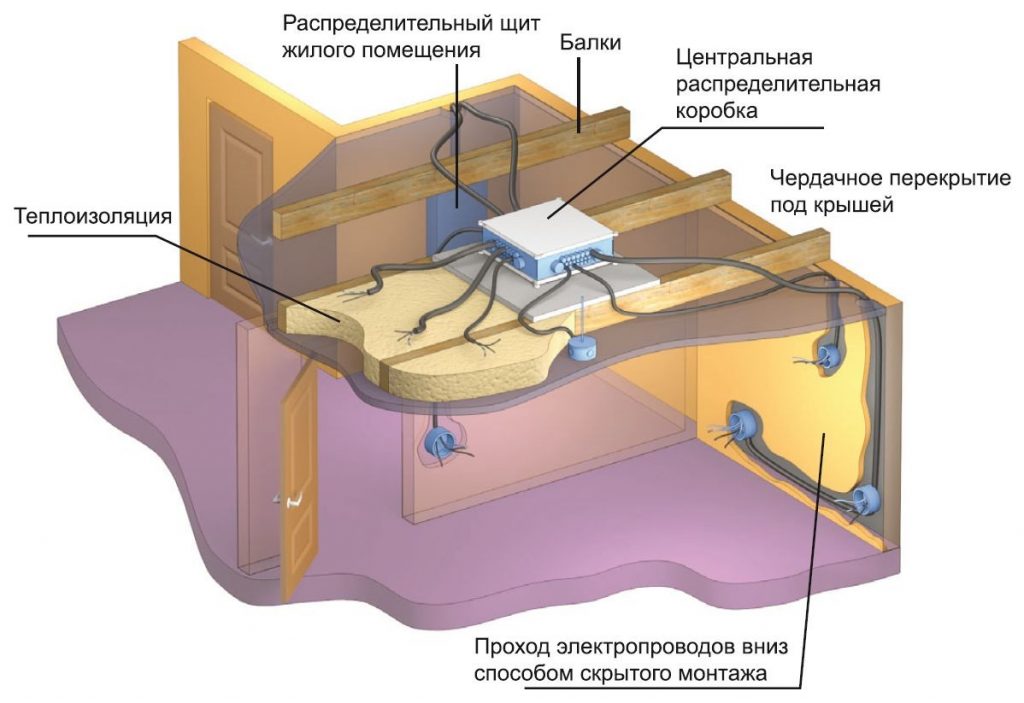

Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.
Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке.
Разветвительные коробки приносят следующие результаты:
- экономия трудозатрат и денег при прокладке проводов;
- повышение степени пожаробезопасности;
- простота технического обслуживания за счет концентрации стыковок в одном месте;
- облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.

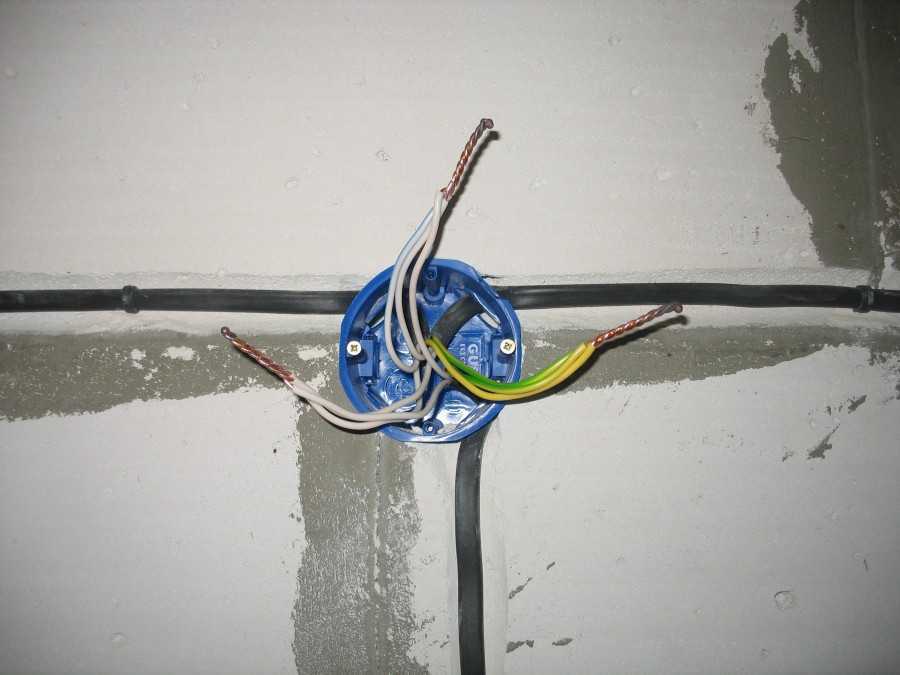

Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга. Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку.

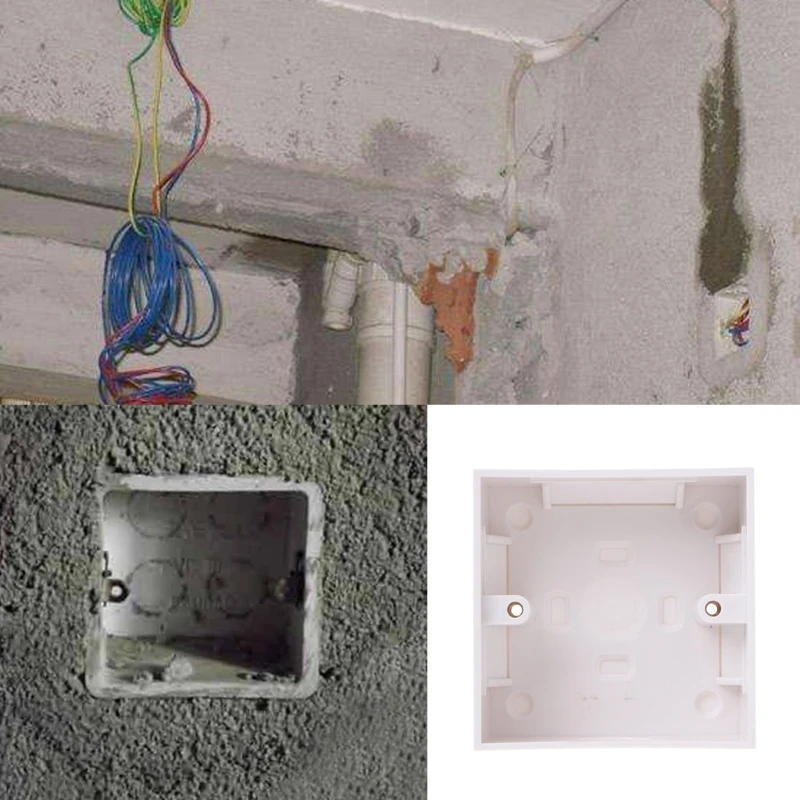

Разветвительные коробки делятся по виду монтажа:
- Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
- Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.
Варианты совмещения проводников
Есть разные варианты стыковки. На выбор влияют такие факторы как:
- соответствие/несоответствие сечения;
- число проводов;
- условия эксплуатации;
- материал жил.
Рассмотрим особенности всех возможных техник.
Клеммы-колодки
Существуют различные виды клеммников – винтовые и с зажимами. Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение.
Установка максимально легкая.
Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.

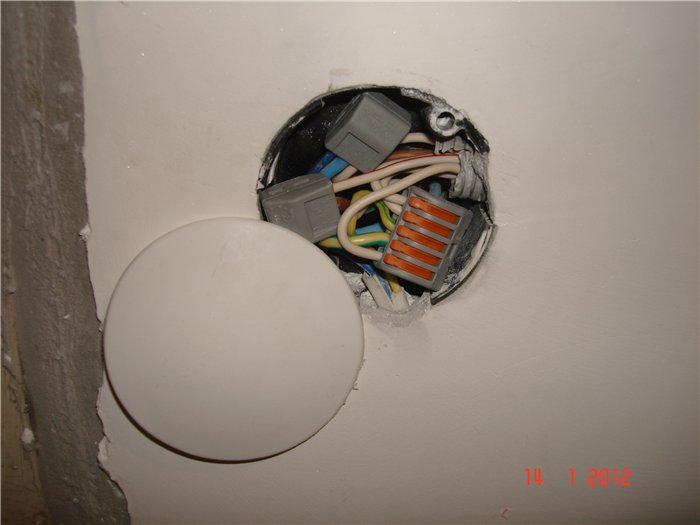

Клеммы WAGO
Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма. Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.
Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными.
Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.
Преимущество клемм ВАГО:
- Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
- Прочность креплений.
- Простая и быстрая установка.
- Небольшие размеры клемм.
- Есть возможность соединений большого количества жил.
- Стыковать можно провода и из одного материала, и из разных.
- Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.
Из минусов стоит выделить только высокую цену устройств.
Самоизолирующие зажимы (СИЗ)
СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика. В нем есть особая пружина, посредством которой фиксируют провода.
Преимущества таких устройств:
- множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
- простая установка;
- материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
- доступная цена.
Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.
Гильзы
Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.
Скрутка

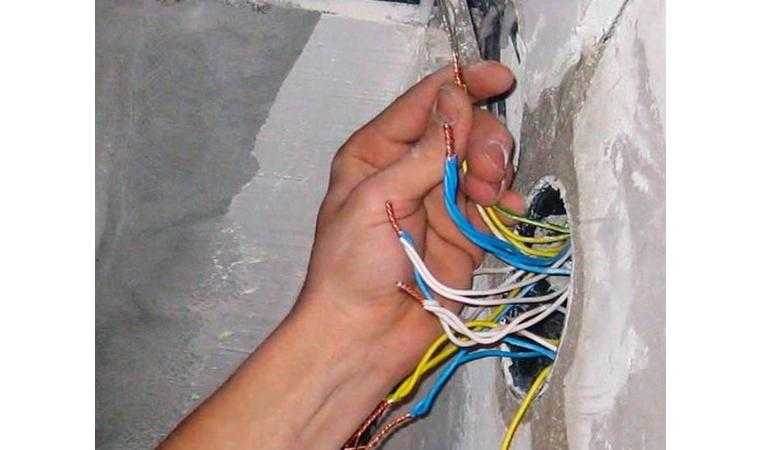

Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.
Многожильные провода скручивают следующим образом:
- Зачищение изоляции на 40 мм.
- Раскрутка проводов на 20 мм.
- Соединение до стыка не раскрученных проводов.
- Закручивание вручную жилок.
- Затягивание скрутки пассатижами либо плоскогубцами.
- Изоляция термоусадочной трубкой либо изолирующей лентой.
Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают. Соединительное место изолируют.
Пайка
Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника.
Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.
На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.
Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.
Зажим «орех»
Это зажим кабеля с 2 пластинами и 4 болтами по углам. Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.
Преимущества зажима «орех»:
- высокое качество изоляции;
- есть возможность соединять различные материалы;
- легкость работ;
- небольшие затраты.
Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать.
Из-за больших размеров такой зажим редко применяют в распредкоробке.
Стыковка болтами
Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.
Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:
- шайбу;
- кольцо 1 жилы;
- шайбу;
- кольцо 2 жилы;
- шайбу;
- гайку.
Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.
Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки.
При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.
электрика — Чем опасны скрытые ящики?
спросил
Изменено 2 года, 4 месяца назад
Просмотрено 7к раз
Я реконструировал свой дом 1924 года и медленно переделывал проводку и разделял старую «мегацепь», где половина дома подключена к одной цепи. В процессе я обнаружил много скрытых ящиков, закопанных в потолке подвала. Судя по типу проводки (тканевый провод в bx) я предполагаю, что это датируется где-то 30-50-ми годами.
Я знаю, что это неправильно, и моя цель — удалить всю эту старую проводку и обесточить этот бардак. Соединения проводки внутри этих скрытых коробок кажутся в порядке и не ослаблены, хотя сама схема проводки, кажется, была сделана сумасшедшим, направляющим Руба Голдберга (что во многом является причиной, по которой я ее переделываю).
Меня интересует более крупная картина. Каковы неотъемлемые опасности скрытой коробки, если проводные соединения надежны, но просто глупо прикрыты? Это делает обслуживание невозможным без разрушения вещей, но разве в этом проблема? (И да, я вот думаю, на какие старые схемы я хочу поставить прерыватели AFCI)
- электрика
- проводка
- распределительная коробка
- старый дом
6
Я слышал и даже участвовал в длительных дебатах на эту тему. Код очень понятен, и трудности в обслуживании и устранении неполадок, конечно, легко увидеть.
Многие аргументы сводятся к следующему: «Разве в коде не разрешены другие вещи, которые с такой же или большей вероятностью могут создать опасность?» Но здесь вопрос не в этом. Вопрос в том, какая реальная опасность создается?
Та же коробка и те же соединения с теми же соединениями в той же стене
с доступной накладкой соответствует требованиям; слой гипсокартона поверх этой накладки, и он больше не соответствует требованиям.
Как слой гипсокартона поверх коробки делает ее более опасной?
На самом деле, вы можете поставить коробку между балками над встроенным светильником, где вы сможете добраться до него, сняв светильник. Это считается доступным. Чем это опаснее той же коробки между двумя шпильками?
Ответ таков: он не более опасен по своей сути.
Не делай этого; это по-прежнему противоречит кодексу и по-прежнему является плохой практикой; но это не опасно по своей сути.
4
Основная проблема здесь всегда заключается в устранении неполадок (и если вы закапываете коробки, вы можете делать другие глупые электрические вещи). Ваша схема перестает работать в один прекрасный день, поэтому вы начинаете искать проблему. После того, как вы исключили все остальное (ящики, до которых вы можете добраться, места для ползания или чердаки), у вас осталась пара хлопотных и дорогостоящих вариантов 9.0005
- Откройте стены и найдите проблему
- Просто проложите новый кабель, чтобы устранить проблему (которая в любом случае может повлечь за собой № 1)
Вероятность этого невелика (если вы закапываете коробку, то, вероятно, внутри самой коробки у вас есть некоторое здравомыслие), но она не равна нулю.
Лучше полностью избежать риска и повторно запустить провод без коробки или сделать коробку доступной.
3
Проблема со скрытыми распределительными коробками, связанная с безопасностью, заключается в том, что они могут сделать невозможным оценку и устранение опасных условий, которые могут возникнуть в будущем. Если, например. если в доме произошел скачок высокого напряжения, может потребоваться осмотр всех распределительных коробок на наличие признаков повреждения. Однако обязательным условием для этого является найти все распределительные коробки.
Вторая проблема связана с возможностью перечислить все нагрузки, обслуживаемые каждой цепью, и понять любые требования к ним. Если для питания оборудования 110 В и 220 В используется двухфазная цепь, она должна иметь общий выключатель. Однако, если бы считалось, что цепь питает только оборудование на 110 В, было бы разумно заменить выключатель с общим расцеплением выключателем с рукояткой, чтобы, если одна сторона цепи перегружена, можно было определить сторону, на которой возникла перегрузка.
произошел. Однако, если скрытая распределительная коробка соединяет цепь с нагревателем на 220 В, состояние перегрузки на половине цепи при выключенном нагревателе может привести к отключению устройств на этой половине цепи, но если разъем включает устройства может снова самопроизвольно запуститься (хотя и с пониженным напряжением из-за последовательного включения нагревателя).
4
Проблема не в том, что это опаснее. Если вы не смешиваете типы проводов (и они могут встроить это в «новый код»), это не более опасно — ВООБЩЕ.
Но… Я ненавижу это, но я понимаю…
Если вы разрешаете скрытые соединения, вы разрешаете самые половинчатые, бессмысленные компоновки цепей, и в принципе невозможно применить какие-либо » лучшая практика». Дело не в том, чтобы иметь 1-2 распределительных коробки в доме, а в том, чтобы позволить какому-то тупому «электрику» (который, вероятно, не должен быть сертифицирован) просто делать все, что он хочет, пока это «работает» прямо сейчас.
Однако… Я проходил через это не раз. Просто поставьте хорошие заглушки на распределительные коробки, когда вам нужно 1-2, чтобы избавить вас от повторного запуска 10 розеток. Я пытаюсь поставить заглушки с другой стороны штифта розетки, и это выглядит хорошо. Я также устанавливал соединения в негабаритных крышках светильников и тому подобных вещах. Я фактически ходил с инспекторами по кругу по поводу крышек светильников (и выиграл).
2
Я полагаю из личного опыта и анекдотов, что вещи, которые вы видите, были обычным явлением в домах той эпохи. Я нашел несколько спрятанных ящиков в своем доме, когда сносил потолки и стены. Некоторые оказались неиспользованными, но я нашел по крайней мере пару, которые были под напряжением. Разговаривая с подрядчиками, которые делают ремонт, они предположили, что в то время кодекс не запрещал это. Я не уверен, что это так, но, с другой стороны, возможно, правоприменение было слабым.
Меня больше беспокоит, когда я нахожу оголенные соединения, чтобы «починить» поврежденную проводку.
Я удивлен, что никто не упомянул об этом, потому что я видел это здесь раньше: одна проблема заключается в том, что наиболее вероятным местом для пожара или других проблем является место сращивания проводов.
Если у вас такая старая проводка, вам в любом случае стоит поискать замену. Изоляция старых проводов становится хрупкой и трескается. В основном проблема не в стене, а в розетках и распределительных коробках, которые были перемещены на протяжении многих лет, у вас могут быть проблемы. Я должен предположить, что нет никакой выделенной земли также.
Что касается сумасшедшей схемы проводки, то она также распространена в старых домах. Чтобы понять это, вы должны рассмотреть структуру до того, как были возведены стены. Цель состояла в том, чтобы свести к минимуму проводку и усилия, а не создать логическую компоновку. Хотя для жильца может не иметь смысла иметь розетку в той же цепи, что и потолочный светильник на следующем этаже, они физически расположены близко друг к другу, что более очевидно, когда пол и стены открыты.
Так что вместо того, чтобы быть сумасшедшими или глупыми, они, вероятно, были (слишком) умными.
