Обвязка свайно-винтового фундамента: брусом, доской, швеллером, уголком

Современное строительство частных жилых домов практически не обходится без свайно-винтового фундамента. Особенно часто такую конструкцию можно встретить при возведении каркасных легких домов или построенных из бруса. Причина популярности указанного вида фундамента заключается в его невысокой стоимости, простоте монтажных работ. А если на участке присутствует плывун, то это нередко становится единственно правильным решением.

Нужна ли обвязка свайно-винтового фундамента

Конструкция свайного фундамента состоит из элементов:

• Сваи. Используются забиваемые или винтовые типы строительного материала. В дальнейшем сваи будут выполнять роль опоры для других деталей будущей конструкции;
• Обвязки. Основа для строительных работ по монтажу.

Несущая способность свайных элементов является незначительной. Возможность бруса выдерживать вертикальные нагрузки зависит от ряда факторов:

• Технические характеристики строительного материала;
• Характеристика грунта на участке, где планируется вести строительство.

Как правило, сваи представляют собой металлическую трубу с лопастью, выполненной из стали (их может быть одна или несколько), что позволяет не вбивать брус в землю, а завинчивать его. Свая достигает неподвижного слоя грунта, расположенного ниже точки промерзания. В результате фундамент свайный с обвязкой на глубину промерзания находится на одном месте, даже при сильных колебаниях температуры.

Благодаря простоте монтажа, обвязка свайно-винтового фундамента возводится без использования тяжелой строительной техники. Достаточно 2-3 человека, чтобы за день установиться все трубы. Соблюдение технологических требований – это залог прочности и надежности фундамента и всей конструкции в целом.

Как происходит обвязка свайного фундамента, схема:

• Сначала сваи закручиваются в грунт;
• Затем заливают раствор, состоящий из цемента и песка, что позволит значительно увеличить прочность возводимой конструкции;
• Далее происходит выравнивание, чтобы все элементы были на одной высоте;
• Теперь к верхушкам приваривают оголовки, выполненные из металла, крепят обвязку.

Пошаговая инструкция обвязки

В строительстве используется несколько вариантов обвязки свайного фундамента. Каждый способ имеет свои тонкости, которые нужно учитывать при возведении конструкции, поэтому перед тем как связать свайный фундамент нужно также стоит сразу определиться с силовыми нагрузками и условиями эксплуатации.

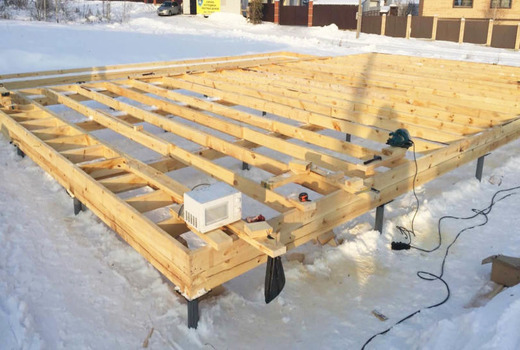

Брусом

Порядок работ при использовании ростверка из деревянного бруса:

1. После того, как сваи установлены и закреплены в земле, на верхний край приваривается площадка, выполненная из листовой стали. Размер такой площадки 20х20 сантиметров. При этом толщина листа не меньше 4 миллиметров. Потом по краям площадки делается четыре отверстия, диаметр каждого составляет 8-10 миллиметров. Здесь будут располагаться элементы крепления бруса. После монтажа, все металлические части следует обработать составом для предотвращения коррозии. Нередко используют нитрокраску, специально для наружных работ;

2. На подготовленной площадке укладывается рубероид или бикрост для гидроизоляционного эффекта. Материал укладывается в 2-3 слоя. Теперь здесь не будет скапливаться влага и дерево будет служить долго;
3. Теперь наступила пора для брусьев. Первый слой, который будет выполнять роль ростверка, укладывается на площадки. Главное, чтобы геометрия дома не была нарушена, потому постоянно проверяем правильность направления. Это можно сделать с помощью веревки или строительной рулетки, измерив диагонали возводимого каркаса. Торцы брусьев должны быть уложены по принципу «лапа в лапу». Если используется шов, тогда применяется «ласточкин хвост»;
4. Когда все параметры проверены, необходимо прикрепить брусья к металлическим площадкам. Для этого берутся шурупы 150 миллиметровые шурупы с диаметром до 10 мм. Чтобы брус не растрескивался в процессе монтажа, в нем просверливают отверстия на ¾ длины винта. Далее, используя гаечный ключ, шурупы затягиваются с помощью болта;
5. После того, как ростверк смонтирован, делается контрольный замер и проверка параметров. Только после этого можно приступать к строительству дома.

Доской

Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:

• Ель;
• Кедр;
• Сосна;
• Лиственница.

Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:

• Не деформируется и не трескается, в отличие от бруса. Массивное сечение последнего нередко приводит к появлению трещин в процессе монтажа;
• Брусья сложно соединить в одну длинную балку;
• Вес готового бруса значительный и для его перемещения, установки и корректировки положения нужно больше рабочих. Доски легче, балка собирается непосредственно на месте монтажа. Потому количество рабочих рук не увеличивается;
• Доски не нуждаются в предварительной сушке;
• Балка, собранная из отдельных досок способна выдержать вес больше, чем брус той же толщины.

Существует два способа обвязки доской:

1. В полдерева. Каждая доска промазывается клеем и соединяется с другой доской. Затем готовую балку дополнительно скрепляют саморезами и гвоздями. Если используются тонкие доски, то между ними прокладывают дополнительно фанерные листы. Готовую балку ставят на ребро и шурупами крепят к площадке.
2. Елочка. Предварительно обвязка разделяется на три контура: средний, внешний, внутренний. Сборка происходит поочередная, как и крепление.


Какой бы способ не был выбран, обязательно должна присутствовать гидроизоляция, снижающая наличие влаги в дереве.

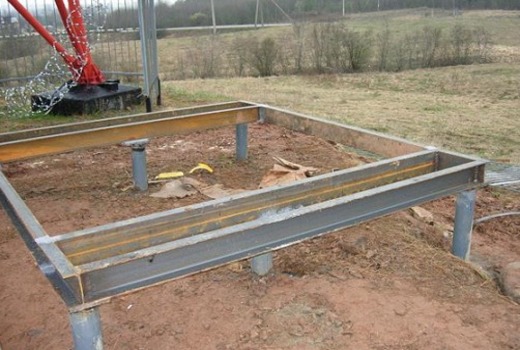

Швеллером

Металлический профиль, произведенный на заводе, крепится к сваям с помощью сварки или винтов. Если используется винтовое крепление, то швеллер укладывается на металлические площадки, которые были заранее приварены к сваям.

При использовании сварки для создания обвязки, то этот метод используется чаще, ввиду того, что конструкция становится значительно устойчивее. В свою очередь надежность фундамента влияет на строение в целом. Крепление швеллера к свае путем сварки не требует установки металлических площадок. Главное требование – это одинаковая высота опор.

Следует обратить внимание, что между сваями должны лежать цельные элементы, чтобы обеспечить жесткость возводимой конструкции. На сегодня в продаже имеются швеллера длиной 11,8 метра.

В зависимости от строительного материала, который будет использоваться для возведения стен дома, швеллер устанавливают профилем вверх или укладывают на сваю. Для увеличения надежности конструкции, желательно использовать металлические «косынки» в местах, где присутствуют болтовые соединения.

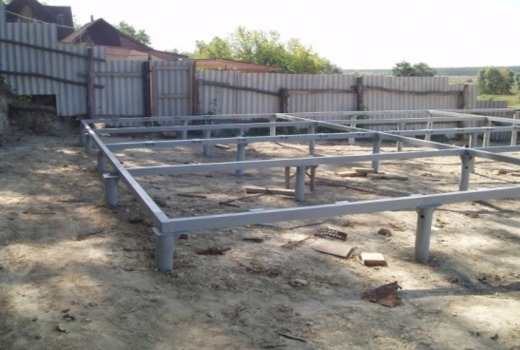

Профильной трубой

Указанный вид строительного материала используется, когда выполняется обвязка фундамента на винтовых сваях и имеет строение наподобие швеллера. Однако его прочность значительно ниже.

Дело в том, что металлический лист, используемый при изготовлении профильной трубы, менее прочный и тоньше, чем металл для швеллера. Чтобы достигнуть максимального показателя прочности профиль крепят внахлест или делают накладку на сваи. Можно еще подрезать под 45 градусов и скрепить стыки с помощью косого уголка болтами.

Алгоритм действий при е свай профильной трубой:

• Сваи ввинчиваются в грунт и закрепляются на одном уровне. Далее привариваются оголовки;
• Балки укладываются по внешнему периметру. Углы соединяются;
• Теперь балки укладываются на внутренней стороне и с помощью сварки скрепляются с внешними элементами;
• Далее происходит обвязка оставшихся свай, чтобы достигнуть максимального показателя жесткости;
• На металлические элементы наносится нитрокраска или антикоррозийный раствор.

Для повышения прочности конструкции, рекомендуется приварить металлические «косынки» на места соединения профилей, а также в местах, где вкручены болты.

Все сварочные работы должны выполняться специалистом, имеющим соответствующую квалификацию, а также допуск к указанным видам работ.

Уголком

Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:

• Каким способом уголок крепится к свае;
• Какое расстояние выдержано от грунта до нижней части обвязки.

Существует несколько правил, используемых для осуществления обвязки с помощью уголка:

• Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
• Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
• Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.

Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.

Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:

1. Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
2. Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.

Гидроизоляция

Наличие грунтовых вод делает необходимым создание дренажной системы и гидроизоляции фундамента. Изначально выполняется защита от влаги самих свай, поскольку указанные элементы несут основную нагрузку всего сооружения.

Металл имеет свойство ржаветь, что делает его непрочным. Коррозия на сваях приводит к снижению несущей способности. Также гидроизоляция не дает грунтовым водам и влаге проникнуть внутрь дома.

Свайно-винтовой фундамент часто используется при возведении загородных домов. Внешний вид каждой сваи – это металлический стержень, заостренный к концу, на который наварены винты или спираль. При монтаже, каждую сваю завинчивают в грунт, пока она не опустится ниже точки промерзания земли. Единственный способ, направленный на защиту свай от влаги – это обработка последних антикоррозийным составом.

Гидроизоляция обвязки состоит из рубероида, сложенного в несколько слоев.

Теплоизоляция

Защита внутреннего пространства под домом, где установлен свайно-винтовой фундамент является первостепенно задачей. Наличие холодного воздуха, свободно перемещающегося под полом, увеличивает потери тепла, соответственно растут расходы на обогрев жилища.

Достаточно сделать фальш цоколь и утеплить забирку. Результатом становится предотвращение проникновения холодного воздуха под дом.

Цоколь утепляют полистирольными плитами, также используют пеноплекс или экструдированный пенополистирол. Указанные материалы имеют низкий показатель теплопроводности, что делает их идеальными для утепления дома. Второе преимущество заключается в их долговечности, устойчивости к атмосферным осадкам и небольшом весе. Это значит, что на фундамент не ложится дополнительная нагрузка из-за утеплителя.

Порядок работ при утеплении фундамента:

• Проводят гидроизоляционные работы для оголовок свай и ростверка. Для этого используется рубероид;
• Затем выполняется фальш цоколь из кирпичей или применяются специальные декоративные панели;
• Под ростверком, выводится кирпичная стена. Сам кирпич ложится ребром, чтобы толщина получилась в полкирпича.

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Автор Сергей Федоров На чтение 10 мин. Просмотров 753 Опубликовано 12.11.2019

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:



Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.



Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

Фундамент на винтовых сваях — плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

2. Многолопастные – с несколькими лопастями.

3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

• Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

• Экономичность – обходится на 20–30% дешевле иных вариантов;

• Отсутствие строительного мусора и больших объемов выемки земли;

• Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

• Возможность создания практически на любых типах грунтов;

• Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

• Большое количество модификаций наконечников и оголовков;

• Возможность повторного применения;

• Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

• Невозможность обустройства внизу под полом цокольного этажа или подвала;

• Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

1. Производится контрольное вкручивание для определения прочности грунтов.

2. Выполняются расчеты с подготовкой плана размещения опор.

3. Делается разметка участка.

4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

5. Осуществляется заливка бетона внутрь опоры.

6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры

Вставляем в приямок

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

Если завинчивать становится тяжело, то приглашаем помощников

Первая закручена точно по уровню

Размечаем вторую — угловую на этой же стороне от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Аналогично наклонами корректируем расстояние между столбами

После соблюдения расстояний — закручиваем третью

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей

Закручиваем сваю и следим за отметками уровня и бечевки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки

Болгаркой обрезаем все опоры по уровню

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

Cвайно ростверковый фундамент своими руками

Некоторые типы грунтов, отличающиеся нестабильностью, буквально обязывают создавать основание дома с помощью свайного фундамента. Но проблема может возникнуть из-за небольшого пространства для выполнения работ. Например, при выполнении строительства на территории дачной застройки. В таком случае выбрать свайный фундамент с ростверком и сделать свайно ростверковый фундамент своими руками.

Особенности и устройство свайно ростверкового фундамента

Практичный и удобный в использовании долговечный свайно ростверковый фундамент состоит из:

• Погруженные на определенный уровень в грунт столбы круглого или поперечного сечения
• Железобетонной монолитной конструкции, которая связывает сваи, ростверка

Сочетание в конструкции связывающего сваи железобетонного ростверка и самих свай делает конструкцию максимально прочной, надежной и устойчивой.

В число особенностей, которые отличает устройство ростверка, входит:

1. Готовность выдерживать нагрузку до 5 тонн
2. Устойчивость конструкции на подвижных и неустойчивых грунтах
3. Возможность успешного строительства на территории со сложным рельефом, на склоне
4. Возможность отказаться от подготовительного этапа очистки территории от растительности
5. Строительство такого вида фундамента может выполняться самостоятельно

Плюсы использования свайно ростверкового фундамента

Использование этого вида создания основания для дома всегда бывает вынужденным. Ведь такое основание дороже и сложнее в исполнении, например, ленточного фундамента. Зато оно позволяет формировать надежные строения на сложных грунтах. Там, где в ином случае дом просто бы долгий срок не устоял.

Использование свай для формирования «подложки» для строений использовалось во все века во многих регионах. Но именно появление свайного фундамента с ростверком обеспечило таким конструкция долгожданную надежность и долговечность в эксплуатации.

Просто на сваях можно разместить каркасные постройки или строения из дерева и бруса. Использовать их для возведения строения из камня или кирпича проблематично. Просто «столбы» не позволяют распределить нагрузку. Вес готового строения не бывает однородным. Требуется учитывать разное давление в районах установки массивной мебели, газового котла или, например, камина. Разный уровень давления просто сваи не обеспечат готовность несущих стен сохранять сопротивление, они могут перекоситься и пойти трещинами.

Устройство свайного фундамента с ростверком эту проблему снимает. При его выполнении опоры надежно и крепко связываются из железобетона или металла. Такая лента объединяет опоры в надежную конструкцию, позволяя распределять нагрузку на основание по всей площади равномерно. Выполнить такую связку опор можно своими руками.

Существующие виды свайно ростверкового фундамента

Выбирая вариант устройства свайного фундамента с ростверком, будущие владельцы дома могут выбрать несколько видов этого основания. Они отличаются по типу погружения в грунт свайных элементов. Сваи могут быть:

• Готовые железобетонные забивные
• Винтовые
• Бетонные или железобетонные набивные
• Металлические с винтом

Выбор типа основывается в первую очередь на особенностях грунта. Определенную роль играет финансовая составляющая. Самой доступной стоимостью отличаются набивные варианты изделий.

Кроме того опоры могут отличаться по материалу изготовления. Сваи выполняются из бетона, дерева и железа. Самым недолговечным вариантом являются деревянные сваи. Их предпочтительно использовать при выполнении ростверков свайных фундаментов тех строений, которые устанавливаются на не очень долгий срок, хозяйственных построек.

В свою очередь свайный фундамент с ростверком из опор, из металла или бетона готов прослужить долгий срок.

Среди его минусов проблемы с созданием подвала или подземного этажа. Технология создания такого основания здания требует при создании подвала фактически проведения отдельного строительства. При этом создание такого сооружения технически выполнимо, хотя и отличается достаточно высокой стоимостью и увеличением объема выполняемых работ.

Порядок расположения в ростверке свай

Создавая чертежи устройства свайного фундамента с ростверком и оценивая, как правильно выполнить ростверковый фундамент своими руками, нужно учитывать, что большая часть опор будет забиваться в грунт под прямым углом. Но часть свай могут вводиться в землю под углом. В этом случае несколько опор могут вбиваться рядом. Технология горизонтального забивания части опор применяется при выполнении строительства на наклонных участках.

При строительстве веранд или навесов монтаж ростверка формируется на основе нескольких точечных свай. Они размещаются по углам будущей легкой конструкции.

При строительстве жилого дома на подобном свайном фундаменте опоры размещаются рядом друг с другом. В тех частях будущего строения, где предполагается повышенная нагрузка, опоры могут размещаться кустовым методом. Такая технология строительства предполагает установку сразу нескольких опор в непосредственной близости.

Проведение расстановки опор на плане дома самостоятельно

Осуществляя строительство свайно ростверкового фундамента своими руками, предварительно создаются подробные чертежи размещения опор. Сначала рисуется план будущего основания дома с учетом реального масштаба.

Основные опоры закладываются в районе пересечения с простенками, на углах будущего дома. Если опоры будет разделять более 3 метров, потребуется установить на плане промежуточные сваи. Расстояние между этими промежуточными опорами может составлять 2-3 метра.

Далее, предстоит выбрать сами сваи, материал их изготовления и площадь. Как сделать расчет ростверка на сваях показывает представленное руководство.

Количество свай определяется при осуществлении расчет массы будущего строения и необходимой опорной площади. Далее исходя из минимального промежутка между опорами, можно приблизительно рассчитать их количество. Несущая способность каждой сваи указывается в технических характеристиках.

Планируя сделать свайно ростверковый фундамент самостоятельно, стоит учитывать, что в этом случае желательно остановиться на выборе доступной технологии. Так построить здание на основании из забивного фундамента, выполненного по забивной технологии, самостоятельно будет несколько проблематично.

Этот вид введения опор в грунт требует использования специализированной техники. Зато построить надежное основание с использованием буронабивной технологии своими руками доступно даже не самым опытным мастерам.

Выполнение работ своими руками при создании фундамента из свай по буронабивной технологии

В такой ситуации работы осуществляются в несколько этапов:

• Осуществление бурения скважины
• Выполнение установки арматурных каркасов
• Проведение заливки бетоном
• Выполнение установки ростверка

Главное правило – перед началом проведения работ осуществляется разбивка фундамента. В эту часть работ входит расположение опор, производится установка границ ростверка. Далее, проводится проектирование ростверка свайного фундамента и начинается забивание опор будущего основания. На данной части работ используются шнур и обновка. Они определят основание и выделят места, где будет начата забивка угловых опор. При изготовлении обмычки используются перемычки и деревянные стойки. При расположении опор основой должен стать расчет.

Армирование сваи

Перед началом проведения таких работ, как строительство свайный фундамент с ростверком, предварительно рекомендуется зачистить территорию. Потребуется в соответствии с разметкой снять верхний слой плодородной почвы на 15-20 сантиметров.

Бурение может проводиться как ручным, так и электрическим или моторизированным инструментом. Главное выбрать оптимальную модель бура.

В случае использования для создания фундамента свай с уширением в нижней части обязательно необходимо использовать специальный бур, оснащенный откидывающимися ножами. Бурить скважины потребуется обязательно строго вертикально. В выполненную скважину засыпается слой песчаной или гравийной подушки, высота которого составляет от 20 сантиметров.

Далее, с использованием трубы из рубероида осуществляется установка опалубки. Она не позволит уходить в почву цементному молочку и исключает потенциальное будущее повреждение основания сооружения. Рубероид в перспективе станет дополнительной гидроизоляцией.

Следующим шагом возведения становится создание арматурного каркаса. Его основой становятся принимающие изгибающую нагрузку вертикальные стержни, имеющие диаметр 10-12 мм. Связывают конструкцию вертикальные хомуты.

Их диаметр составляет 6-8 мм. Созданный арматурный каркас заливается бетоном, имеющим класс В12-В15. Заливка в оптимальном варианте осуществляется в один прием. При этом через каждые 30-50 см бетонной заливки во время перерыва проводится штыкование и трамбовка. Это делается для исключения формирования пустот и появления разрушающих будущую готовую конструкцию пузырьков воздуха. Проводить работы лучше всего при температуре воздуха около 20оС.

Создание такого основания для здания достаточно просто для самостоятельного выполнения. Для проведения работ потребуется максимум 3-4 человека. Готовый фундамент станет основой долговечной постройки.

Обвязка свайного фундамента брусом: делаем своими руками

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

• устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
• продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
• приемлемая стоимость материалов и работ;
• простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

• заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
• повышенную – размещается на поверхности почвы;
• высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

• швеллерная;
• двутавровая;
• лента из железобетонного монолита;
• брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

• продолжительным эксплуатационным периодом;
• хорошим показателем прочности;
• низким содержанием влаги;
• приемлемой стоимостью.

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Материалы и инструменты

Перед тем, как сделать обвязку из бруса для винтового фундамента, следует приготовить все необходимое для работы. Вам потребуются:

• уровень и рулетка;
• саморезы;
• анкера;
• рубероид;
• сварочный агрегат;
• болты для выполнения стяжек;
• молоток;
• кисти и защитные средства для обработки древесины;
• сухой брус.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

• засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
• на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

• установку начинают в местах пересечений балок;
• брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
• к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
• внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Врезаемый элемент должен входить на свое место как можно туже.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

• выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
• по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
• места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
• каждая канавка и отверстие обрабатываются антисептическими составами;
• начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
• в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Выступающие над поверхностью металлические скобы создадут определенные сложности для выполнения последующих монтажных работ.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Советы специалистов

Чтобы узнать, как правильно обвязать свайный фундамент брусом, изучите рекомендации опытных строителей:

• перед началом работ по обвязке необходимо удостовериться. Что все сваи установлены на одинаковую высоту. Если это условие не соблюдено, торцевые участки опор подрезаются, либо в брусах устраиваются пазы;
• крепежные элементы располагаются по продольной оси бруса, смещения от этого направления не разрешаются, потому что это вызовет неравномерное распределение нагрузочных усилий и уменьшение не только запаса прочности, но и нарушение целостности древесины;
• в свайном фундаменте ростверок из деревянного бруса по ширине должен быть в два раза больше сечения свайной опоры. Данное требование обязательно учитывается при подборе строительных материалов;
• для облегчения крепления древесины к опорам, при возведении основания заранее устанавливаются закладные элементы, на которые потом крепится деревянный каркас.

Заключение

Успешно проведя все монтажные работы по обустройству обвязки из бруса на свайном фундаменте, вы получите качественное и надежное основание под строительство запроектированного сооружения. Возведенный по сваям ростверок равномерно распределит на опорные элементы нагрузочные усилия, создаваемые объектом, обеспечив этим долговечность здания. Отметим, что все рабочие этапы не вызывают сложностей и легко выполняются своими силами без привлечения строительных бригад. Это поможет вам сэкономить денежные средства, выделенные для строительства дома.

Свайный фундамент своими руками: пошаговая инструкция

Автор Сергей Федоров На чтение 13 мин. Просмотров 639 Опубликовано 06.11.2019

Свайный фундамент — основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок. Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов. Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

Сфера применения свайных фундаментов

Выбор в пользу свайного основания целесообразен в следующих случаях:

1. Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
2. Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
3. Строительство осуществляется в сейсмически неблагоприятном регионе.
4. В районах вечной мерзлоты или при промерзании грунтов более 2 метров.
5. Наличие перепадов высот на участке, строительство дома на склоне.

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства. Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона. Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

• универсальность, могут применяться для широкого диапазона грунтов;
• возможность сэкономить на земляных и бетонных работах;
• возможность применения на участках со сложным рельефом;
• минимальный уровень механизации, можно сделать своими руками;
• высокая надежность и несущая способность;
• оперативное возведение в любое время года;
• возможность сохранить существующее благоустройство на участке;
• низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

• необходимость проведения расчетов;
• при неправильном расчете возможно усадка и деформация основания;
• отсутствие подвального помещения;
• невозможность устройства на скальных и плотных грунтах;
• обязательно утепление и качественная гидроизоляция наземной части;
• сложности с обвязкой — соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос экспертуНормативные документы по строительству оснований свайного типа:

СП 24.13330.2011 или СНиП 2.02.03-85.
СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений.
СП 50-102-2003 Проектирование и устройство свайных фундаментов.

СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах.
СНиП 2.02.05-87 Фундаменты машин с динамическими нагрузками.
СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты.

Виды свайных фундаментов

В настоящее время в строительной отрасли используется более 30 вариантов свайных фундаментов. Практически все из них относятся к основаниям комбинированного типа, которые состоят не только из подземной части — свай, но и наземной. Наземная часть выполняет две основные функции: 1) соединяет свайные опоры в единую конструкцию; 2) берет на себя до 50% нагрузки от веса сооружения.

В частном строительстве наиболее востребованы следующие виды фундаментов:

• Свайно-плитный комбинированный фундамент. Наземная часть представляет собой монолитную бетонную плиту, внутри которой находится армирующий каркас.

Применение: для домов из тяжелых материалов. Возводится только на плотных грунтах!

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Достоинства: высочайшая несущая способность.

Недостатки:

• сложность расчетов;
• большой объем бетонных работ;
• трудоемкость выполнения;
• высокая стоимость.

Фундамент свайно-плитного типа для дома используется достаточно редко. Монолитная плита имеет огромный вес, поэтому сваи должны быть большого диаметра. Такие сваи невозможно установить вручную, поэтому необходимо использовать специализированную технику, что значительно удорожает стоимость строительства.

Свайно-ростверковый фундамент. Для его устройства применяются как буронабивные, так и винтовые сваи, наземные части которых соединяются между собой ростверком. Материал ростверка также может быть различным: дерево, металл, железобетон монолитный или сборный.

Применение: легкие сооружения (дачные домики, беседки, хозпостройки, бани).

Достоинства:

• простота монтажа;
• минимум расчетов;
• низкая себестоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: небольшая несущая способность.

Стоимость и технология выполнения работ по монтажу свайно-ростверкового фундамента зависят от типа свай и материала ростверка. Во многих случаях ростверк не только является обвязкой для свайной части, но и воспринимает нагрузки от сооружения.

• Свайно-ленточный фундамент. Наземная часть такого основания — монолитная или сборная ж/б лента, установленная по периметру и несущим стенам будущего дома. По несущей способности, стоимости и трудоемкости свайно-ленточный фундамент — оптимальный вариант для коттеджа из легких стройматериалов.

Применение: для домов из легких материалов, каркасных сооружений.

Достоинства:

• простой и быстрый монтаж;
• минимальный объем бетонных и земляных работ;
• широкая сфера применения;
• низкая стоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: не подходит для массивных строений

Проектирование и расчет свайных фундаментов

Расчеты и проектирование для свайных фундаментов проводятся на основании данных гидрогеологических изысканий, цель которых определить тип и характеристики грунтов на участке. При проведении изысканий определяется важнейший параметр — глубина заложения свай, которая зависит от глубины залегания несущих грунтов и промерзания.

В ходе расчета свайного фундамента любого типа устанавливаются следующие данные:

1. Параметры свайного поля. Рассчитывается расстояние между сваями, диаметр опор, их количество. Для винтового фундамента определяется типоразмер металлических свай, количество и расположение лопастей. Для буронабивного фундамента дополнительно рассчитывается армирование.
2. Глубина заложения наземной части. Различают мелко- и глубокозаглубленные виды монолитной плиты и ленты. Также существуют варианты с повышенным и висячим основанием. Для каждого типа заглубления используется своя методика расчета. В большинстве случаев в частном строительстве применяются мелкозаглубленные фундаменты или повышенные основания для деревянного дома.
3. Размеры фундамента. Ширина и высота ж/б ленты или ростверка определяется исходя из суммарных нагрузок, которые будут действовать на основание. В расчете учитываются постоянные и временные нагрузки, свойства грунтов и пр.
4. Расчет конечной осадки. Данный расчет является сложным, произвести его самостоятельно невозможно. При опирании свай на плотные грунты с нормальными физико-механическими характеристиками усадка для 2-3-х этажного дома составит не более 1,5%, поэтому этим расчетом можно пренебречь, чтобы не платить за него проектировщикам. Однако если коттедж возводится в сложных гидрогеологических условиях, на болотистой почве или в сейсмоопасной зоне, то расчет осадки обязателен.

Результатом разработки проекта фундамента на сваях, который вы осуществили самостоятельно, должен стать чертеж или схема, где указано места расположения свайных опор, с учетом выбранного шага, параметры свай и наземной части: плиты, ленты или ростверка.

Технология устройства свайных фундаментов

Технология устройства основания на сваях для всех типов фундамента одинакова:

1. Монтаж свайных опор.
2. Обвязка оголовков свай и обустройство наземной части.
3. Утепление и гидроизоляция.
4. Отделка цоколя, обустройство отмостки и дренажа.

Независимо от выбранного типа свайно-комбинированного фундамента работу по его монтажу всегда начинают с расчистки территории и планировки. При необходимости копается котлован или траншея под мелкозаглубленное основание, выполняется подсыпка «подушки».

Монтаж свайного фундамента: установка опор

Пошаговая инструкция по установке будет различной для каждого типа свай. Наиболее часто для частного дома, сарая или бани используются следующие виды свай:

1. Винтовые сваи. Изделия выпускаются заводом изготовителем, имеют свои типоразмеры и разновидности. Для выпуска винтовых опор применяются металлические сплавы с различными характеристиками. Самыми долговечными и дорогостоящими являются оцинкованные изделия. Опоры очень просты в монтаже. Они вкручиваются в землю, без предварительно устройства скважины, а сверху к ним привариваются оголовки.
2. Буронабивные сваи. Опоры устраиваются непосредственно на стройплощадке в предварительно подготовленные скважины. Буронабивные сваи отличаются долговечностью, низкой себестоимостью и отличными несущими способностями. Основание буронабивного типа можно выполнить самостоятельно, не покупая опоры. О том, как сделать сваи для фундамента своими руками, подробно описано в СНиП 2.02.03-85.

После окончания монтажа опор оголовки выравниваются по высоте и соединяются между собой в единую конструкцию путем обвязки.

Обвязка свайного фундамента

Для обвязки свайного фундамента может использоваться брус, металлоизделия, а если есть речь идет о массивном сооружение, то в качестве обвязки применяется железобетонный или металлический ростверк. Выбор типа и материала обвязки зависит от массы дома и материала, из которого он будет построен, свайных опор, типа наземной части.

1. Обвязка брусом используется для деревянных и каркасных домов. Для соединения свай с брусом обвязки необходимо чтобы оголовки были металлическими, поэтому такое соединение используется преимущественно для винтовых опор.
2. Обвязка швеллером применяется для строений из штучных материалов. Швеллер приваривается к оголовкам винтовых свай или специальным металлическим оголовкам-площадкам буронабивных опор, создавая жесткую конструкцию, которая обладает повышенной прочностью и устойчивостью.
3. Обвязка профильной трубой возможна только для легких домиков и хозпостроек. Технология обвязки в этом случае повторяет конструкцию со швеллером, но вместо металлопрокатного изделия используется толстостенная полая труба.

Отдельно стоит упомянуть обвязку, которая используется для соединения буронабивных свай и монолитной наземной части. В этом случае две части фундамента соединяются при помощи арматуры, образуя арматурный узел. Стержни связываются между собой проволокой и сваркой в соответствии с ранее выбранной схемой.

Заливка наземной части свайного фундамента

Наземная часть свайного основания — это плита, лента или ростверк. Все элементы по вариации исполнения могут быть как сборными, так и монолитными. Сборные конструкции используются нечасто ввиду их высокой стоимости, необходимости транспортировки и использования для монтажа подъемных механизмов. Монолитные сооружения можно легко сделать самостоятельно, при этом пошаговая инструкция по заливке наземной части свайного основания будет мало чем отличаться для плиты, ленты и ростверка.

Монтаж опалубки. Для того чтобы залить бетон устанавливается съемная или несъемная опалубка. Конструкция должна быть прочной, чтобы выдерживать бетонную массу. Особые требования по прочности предъявляются для опалубки свайно-плитного фундамента, которая состоит из нескольких частей.

1. Армирование. Внутрь опалубки устанавливается армокаркас, связанный из арматурных стержней. Конфигурация армокаркаса зависит от типа основания: для ростверка и свайно-ленточного фундамента армирование представляет собой продольные пруты арматуры с поперечными вставками. Для монолитной плиты армирование выполняется в виде сетки.
2. Заливка бетоном. Опалубка с установленным внутри нее армокаркасом заливается бетоном выбранной марки. Заливка осуществляется по определенным правилам, в соответствии с типом основания.

После затвердевания бетона свайный фундамент готов и можно приступать к его утеплению, гидроизоляции и отделочным работам.

Усиление свайного фундамента

При строительстве дома на сваях часто возникает вопрос о необходимости усиления основания. Усиливать можно один или сразу несколько элементов:

1. Свайные опоры. В частном строительстве самым популярным видом усиления свай является устройство ж/б подошвы — пяты для буронабивных опор.
2. Ростверк. Усиление ростверка выполняется металлическими швеллерами или уголками, которые навариваются, как правило, на углах будущего строения.
3. Весь фундамент. Усиление всего фундамента — трудоемкое и дорогое удовольствие. Если при строительстве коттеджа возникла потребность в усилении всего основания, то, скорее всего расчеты изначально были проведены неправильно. Чаще всего сплошное усиление применяется в отношении старых фундаментов, которые по каким-либо причинам снизили свою несущую способность.
4. Грунт вокруг свай и наземной части. Подсыпка плотного грунта производится, если толщина верхнего слабого слоя не превышает 0,5 м. Если его толщина больше, то наземную часть целесообразно делать приподнятой над уровнем земли.

Вопрос об усилении свайного фундамента следует решать на стадии проектировании. При этом необходимо помнить, что усиление окажет дополнительную нагрузку на опоры.

Гидроизоляция и утепление свайного фундамента

Гидроизоляция необходима для любого свайного фундамента. Выбор и применение гидроизоляции зависит от конструкции основания, например, для свайно-ростверкового фундамента с использованием металлоизделий или бруса оптимальным вариантом будет обмазочная гидроизоляция, которая наносится на оголовки свай и элементы обвязки. Рулонная гидроизоляция подходит для ж/б плиты, ленты и ростверка: материал помещается на место стыковки опор и наземной части, а также сверху.

При заливке железобетонного фундамента независимо от его положения относительно нулевого уровня, конструкция будет оттягивать тепло от будущего дома, и продуваться ветром. Именно поэтому свайные основания нуждаются в качественной теплоизоляции, при этом утеплению подвергается только наземная часть. Существует много вариантов и способов утепления свайных фундаментов. Самый простой и дешевый — теплоизоляция при помощи плит пеноплекса. У многих производителей выпускаются линейки продукции с пометкой «Фундамент». Плиты утеплителя крепятся внутри, снаружи и с боков монолитной ленты.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Выбирая утеплитель для фундамента деревянного дома необходимо отдать предпочтение материалам с низким классом горючести (маркировка НГ) для обеспечения пожаробезопасности сооружения.

Еще одно решение для создания надежной теплоизоляции фундамента — напыляемый пенополиуретан(ППУ). Это относительно новый способ утепления, имеющий множество преимуществ: отсутствие швов и стыков, влагостойкость, долговечность. Единственный минус ППУ — высокая стоимость. Чтобы утеплить свайный фундамент по всем правилам необходимо руководствоваться СНиП 3.01.01-85 и СНиП III-4-80.

Отделка цоколя и отмостка для свайного фундамента

Один из минусов свайного фундамента — отсутствие полноценного цоколя. Для повышенных и висячих оснований роль цоколя играет фальшцоколь, а для заглубленных — наземная часть основания. Самым популярным способом закрыть пространство между основанием дома и грунтом повышенного свайного фундамента является кирпичная кладка. Такой вариант подойдет для домов из штучных материалов, бруса. Для кладки рекомендуется использовать керамический кирпич, обладающий отличной влагостойкостью и прочностью. Можно сразу использовать декоративный кирпич или сверху нанести штукатурку или другую отделку. Сегодня рынки стройматериалов предлагают огромный выбор вариантов отделки цоколя на любой бюджет: искусственный и натуральный камень, плитка, фасадные панели и пр.

Фальшцоколь нуждается в утеплении, поэтому для его обустройства выбираете такие материалы, которые выдержат нагрузку теплоизоляции и декоративной отделки.

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

• недопущение проникновения осадков под фундамент;
• предотвращение размытия грунта вокруг свай;
• уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина — 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант — облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками — один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Рассчитать примерную стоимость можно путем сложения всех материалов, которые будут применяться для возведения конструкции. Проще всего сделать это, используя специальный «Калькулятор фундамента». Выбирая тип основания для дома, помните, что стоимость его возведения (работа + материалы) не должна превышать 30% от сметной стоимости всего строительства.

Вы можете задать свой вопрос нашему автору:

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

правила установки, как правильно установить

Монтаж свайного фундамента применяют на участках со сложными грунтами. Он обеспечит прочное основание для здания. Установка свайно-винтового фундамента требует определенных навыков. Поэтому перед тем, как приступить к работе, следует подробней изучить информацию об этом виде основания строительных конструкций, обратить внимание на все нюансы проведения строительных работ и выбрать качественные материалы.

Преимущества и недостатки свайного фундамента

Строительство на сваях практикуют с давних времен. Раньше их изготавливали из дерева, а сейчас используют и другие материалы: сталь, железобетон. Их устанавливают винтовым и забивным способом. Второй вариант более сложный и требует применения специального оборудования.

Винтовой метод монтажа могут применять рабочие. Для этого способа не нужны особые механизмы, поэтому и стоимость строительных работ будет ниже, но на качестве фундамента это не отражается никаким образом.

На винтовых сваях возводят малоэтажные здания, коттеджи и частные дома. Они способны выдержать любой сложный грунт. Поэтому их часто используют:

1. В условиях нестабильной почвы. Винты проникают сквозь вспученный и рыхлый слой и опираются в самый прочный слой. Нижние элементы конструкции проходят все препятствия и попадают вниз. Лопасти защищают от давления грунта.
2. В местностях с близкорасположенными грунтовыми водами, на заболоченных участках. Винтовые сваи даже в такой ситуации прослужат долго.
3. Для реконструкции старых каркасных домов, хозяйственных построек и возведения каркасных строений.

Среди основных преимуществ такого фундамента выделяют:

• простоту и быстроту монтажа;
• отсутствие необходимости в применении специального оборудования;

• небольшие финансовые затраты, если сравнить его со столбчатым или ленточным фундаментом;
• возможность приступить к стройке в любое время года;
• небольшой объем земляных работ.

Этот тип фундамента не подходит для строительства и ремонта тяжелых многоэтажных зданий.

Как и у любой другой технологии, у этого варианта есть свои недостатки:

1. Невозможно контролировать процесс вкручивания сваи, поэтому неизвестно, насколько будут повреждены лопасти и антикоррозийное покрытие.
2. Глубина поражения каждой сваи отличается, поэтому конечным этапом процесса будет их выравнивание.
3. Необходимо дополнительно защищать и утеплять основание дома, так как оно остается открытым.

Установка фундамента на винтовых сваях требует отдельного строительства подсобных помещений рядом с домом, так как эта технология не позволяет создать подвал под зданием.

Технология монтажа

Технология установки такого фундамента не имеет особых сложностей, нужно провести расчеты, сделать разметку и определить необходимую глубину. Также важно ознакомиться со всеми правилами установки и возможными трудностями и ошибками, чтобы их избежать.

Расчет

Такой фундамент представляет собой группу свай, ввинченных в землю и представляющих собой единое поле. Если нужно строить дом, то для этого нужно обзавестись изделиями с диаметром ствола в 108 мм лопасти 300 мм, длиной 2,5 м. Стандартные размеры оголовка 250 на 250 мм.

На оголовок крепят обвязочный брус, швеллер или ростверку. На них впоследствии будет устанавливаться строение. Поэтому они должны быть крепкими и установленными в соответствии с рекомендациями.

Сваями называют металлические трубы, заостренные на конце. К нижней части каждой трубы прикреплена лопасть, благодаря которой металлическая опора проникает вглубь почвы, на расстояние, достаточное для устойчивости.

Существуют такие сваи:

1. Диаметром от76 до 89 мм для создания заборов, легких пристроек, беседок.
2. Если они до 108 мм. На них помещают каркасные и брусовые дома.
3. Диметром 133 мм и выше. На них возводят промышленные объекты.

Перед тем, как установить фундамент, нужно подобрать подходящие сваи. Для этого следует учитывать такие моменты:

1. Качественные сваи должны иметь толщину металла от 4 до 4,5 м.
2. Важно, чтобы у металлических лопастей была толщина около пяти миллиметров.
3. Важно плотное защитное покрытие. В противном случае оно сотрется еще во время ввинчивания и опоры очень быстро поржавеют.

Более надежными считаются сваи, наконечник которых вылит в виде одного сплошного элемента. Их можно устанавливать на любых участках, даже там, где в почве встречаются камни или корни.

Чтобы установка свайного фундамента прошла успешно, необходимо посчитать, какое количество материала может понадобиться для создания конструкции.

Чтобы подобрать оптимальное количество элементов фундамента, необходимо выяснить, какой несущей способностью обладает грунт. Для этого в некоторых точках участка пробуют вкрутить пробные трубы. Только после этого осуществляется расчет длины и количества для конкретного строительного объекта.

Чтобы узнать, сколько именно опор понадобиться для создания качественного и надежного фундамента, учитывают:

1. Линии наибольшей нагрузки. Сначала подсчитывают, сколько свай нужно для наружных и внутренних стен. Важно выяснить, через какое расстояние они должны находиться. Опоры должны стоять на 2-3 метра друг от друга не больше. Количество свай зависит от того, какой вес будет у здания. Если оно очень тяжелое, то понадобиться много опор, которые смогут удержать его.
2. Несущую способность сваи. Чтобы убедиться в правильности расчетов, необходимо учесть вес дома и добавить к нему примерные расчеты на людей, снег, мебель и другие моменты. Эту сумму делят на число нагрузки, разрешенной для одной сваи. Если в результаты будут меньше, чем число, полученное при первых расчетах, то ошибок не допущено. Если получается цифра больше, то нужно по линии нагрузки добавить еще несколько свай.

Быстро подсчитать помогают онлайн-калькуляторы. В них достаточно подставить свои данные и расчеты будут выполнены программой. Но чаще всего предпочитают проводить расчеты вручную.

Разметка

Установка свайно-винтового фундамента требует проведения разметки. Чтобы провести эту операцию, необходимо составить план первого этажа дома. Сначала отмечают углы в которых соприкасаются стены.

После этого остальные сваи устанавливают так, чтобы на каждой линии было равномерное количество. Если промежутки между опорами слишком большие, то необходимо воспользоваться промежуточными сваями, которые будут поддерживать балки перекрытия.

Разметку выполняют по трем линиям:

1. Разбивают базисные линии фундамента, то есть, переносят на строительную площадку контуры стен будущего дома.
2. Разбивают нулевой уровень свайного поля. Это высота расположения голов опор над поверхностью грунта, по которой будут проводить выравнивание свай после погружения.
3. Размечают точки погружения каждого элемента свайного поля.

Если в проект входит обустройство котлована, то применяется механическая установка свайного фундамента с применением экскаваторов. Также нужны грузовые машины, которые будут вывозить грунт с территории и укрепление котлована шпунтовым ограждением.

Глубина

Чтобы выяснить, на какую глубину следует помещать опоры, сначала проводят анализ грунта и выясняют его состав. Также нужно определить, на какую глубину промерзает грунт

Запрещено помещать сваи выше глубины промерзания, особенно, при строительстве жилых зданий.

Если фундамент строят для дальнейшего создания беседок, сараев и других легких сооружений, то опоры должны погружать в землю не меньше, чем на 1,5м.

Если дом жилой, то опоры нужно погружать на глубину равную высоте дома. На практике используют меньшую глубину. Это свидетельствует о неграмотности строителей или об их желании сократить время на воздвижение здания. Данная проблема очень опасна и может привести к серьезным последствиям.

Во время установки винтовых свай для фундамента необходимо учитывать, какие параметры сопротивления грунтов, и не превышать эти пределы. Их устанавливает завод-изготовитель, иначе сваи выйдут из строя, и понадобится их замена, что повлечет за собой дополнительные денежные затраты.

Монтаж

Монтаж фундамента на винтовых сваях осуществляет ручным и механическим способами.

Первый вариант подходит, если опоры относительно тонкие и будет проводиться строительство сараев, кладовок и других сооружений небольшого веса и в которых не будут находиться люди. Для жилого дома лучше ввести в ход специальную технику. Это связано с тем, что невозможно провести своими руками установку свай винтовых для фундамента диаметром 108 мм. В этом случае существует большая вероятность, что опоры откажут, и соединение элементов будет не прочным.

Разрешается, чтобы перекос ствола по вертикали составлял не больше двух градусов, а добиться такого показателя вручную нереально.

Механические способы более надежные. С помощью оборудования можно качественно погрузить трубы с соблюдением всех требований.

Если планируется строительство жилого здания, то устанавливать такой фундамент разрешают только механическим способом. Иначе не придется рассчитывать на устойчивость фундамента и прочность строения.

Для строительства частных домой обычно привлекают мини-экскаватор с дополнительной конструкцией, которая способствует погружению стволов на требуемую глубину. Поэтому такое оборудование незаменимо в процессе строительства жилого дома.

Во внутреннюю полость свай помещают бетон. Благодаря этому усиливается механическая жесткость трубы и снижается риск коррозии внутри элементов опоры.

С помощью бетонирования на треть увеличивается несущая способность ствола, фундамент становится более прочным, что позволяет добиться нужной устойчивости даже в непредвиденных ситуациях.

Заливают внутреннюю полость бетоном высокого качества. Заливку помещают на уровень меньше высоты подрезки для добавления сухой смеси. Это важная часть установки, так как во время просадки грунта выдавливается определенное количество жидкости, которая приведет к постепенному разрушению опор. Поэтому нужно применить смеси, которые впитают лишнюю воду.

После этого осуществляется монтаж фундамента из винтовых свай с обвязкой. Это пояс, создающий из всех опор одну систему. Благодаря этому нагрузка приходится равномерно на все элементы фундамента.

Выравнивание

После погружения винтовых свай необходимо провести их выравнивание по горизонтали. Для этого проводят устанавливают отметку и по ней подрезают все стволы. Если какой-то ствол короче необходимого размера, его предварительно наращивают: отрезают участок с технологическим отверстием и приваривают дополнительную трубу, которая добавит длины. После этого все элементы подрезают по одному уровню. В результате подрезки может открывать металл и отслаиваться немного защитного слоя, поэтому поврежденные участки обрабатывают полимерной краской.

При выборе краски следует отдавать предпочтение вариантам с влагоотталкивающими свойствами или воспользоваться битумной мастикой. Это обеспечит надежную защиту от коррозии и продлит срок службы свай.

Советы по установке

Как правильно установить свайно-винтовой фундамент следует выяснить до начала строительных работ, чтобы избежать ошибок и необходимости переделывать работу заново.

Чтобы поместить опоры на необходимую глубину, прибегают к использованию строительных машин или физической силе строителей.

Механический способ установки предпочтительней, так как вручную применить достаточно силы для достижения оптимальной глубины невозможно.

После установки отрезают верхнюю часть сваи, чтобы поравнять стволы. Для выставления уреза сваи по одному уровню, необходимо воспользоваться лазерным нивелиром.

Важно в ствол сваи заливать бетонный раствор. Он необходим не столько для усиления сваи, сколько для вытеснения из нее кислорода и предотвращения коррозии металла. Если не воспользоваться бетоном, то во время зимы внутрь опор попадет вода и их разорвет изнутри.

Во время работ необходимо соблюдать такие правила установки свайного фундамента:

1. В процессе заливки бетона следует оставить пустое пространство на несколько десятков сантиметров от верха. В него засыпают смесь из цемента и песка. Это позволяет избавиться от остатков влаги.
2. После того, как оголовки будут приварены, необходимо выполняют обвязку свай друг с другом. Для этих целей используют брусы и металлические профили.

В процессе установки фундамента можно допустить ряд ошибок. Самые распространенные из них:

1. Нельзя пытаться выкручивать сваи, чтобы поставить их на один уровень. Некоторые строители пытаются воспользоваться этим методом, но это приведет к разрыхлению уплотненного грунта и во время монтажа дома свая осядет на то расстояние, на которое была выкручена опора.
2. Часто, для облегчения работы сваю пытаются вкручивать в заранее приготовленную для этого яму. Это неправильный подход. Глубина такого отверстия должна быть не больше 30 см.

Свайно-винтовой фундамент с монтажом может обойтись в разные суммы. Цена зависит от оплаты труда рабочим, проводящих работы и стоимости материалов для строительства. Также возможны затраты на создание проекта на несущую конструкцию с геологическими и другими взысканиями. Основная трата денег уходит на материалы и расценку мастеров.

Этот вид фундамента популярен потому, что установить его можно быстро и просто, это не требует значительных денежных затрат, как в случае с другими вари антами фундамента. Но недостаток в том, что придется следить за состоянием металлических деталей, которые с годами могут ржаветь и разрушаться.

Если выбор пал на винтовые сваи, необходимо найти бригаду мастеров, обладающих достаточным опытом работы. В противном случае не удастся получить желаемый надежный и устойчивый фундамент, а стволы будут посажены неглубоко и здание долго не выстоит на подобном основании.

Также важно уделить больше внимания приобретению всех элементов конструкций. Делать это лучше у компаний-производителей. Опытный разработчик разбирается в особенностях монтажа свайно-винтового фундамента и поможет выбрать качественные элементы для основы, которая простоит долгие годы.
