Как усилить балки перекрытия второго этажа: Как усилить деревянные балки перекрытия от прогиба и утеплить потолок

Содержание

Чем можно усилить лаги второго этажа, расчет нагрузки от прогиба

Одним их основных конструкционных элементов, применяющихся для устройства перекрытий чердаков или помещений второго этажа в основном в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, выполняющая одновременно функции лаги пола и основы для крепления потолочных покрытий. Широкому распространению балочных перекрытий способствовали небольшая стоимость исходных строительных материалов и возможность устройства перекрытий без применения грузоподъемных механизмов.

Прогиб лаг

Зачастую степень прогиба лаг зависит от технологии установки и качества материала

Заходя в некоторые, особенно старые, дома даже невооруженным глазом можно заметить прогиб потолков второго, или, что бывает реже, пола первого этажа, являющийся следствием неправильного расчета несущей способности лаги или превышения допустимой нагрузки на перекрытия. Как позывает практика эксплуатации многоэтажных домов постройки первой половины 50-х годов ХХ века, где использовались деревянные межэтажные перекрытия, к 2000-му году величина прогиба потолков составляла от 70 до 100 мм, что приводило к необходимости проведения капитальных ремонтов здания с усилением несущих элементов перекрытий.

И это при условии, что проводится точный инженерный расчет нагрузок и сечения лаг на стадии проектирования. А что говорить об индивидуальной застройке, когда расчет несущей способности лаги производился «на глазок» по совету «грамотных» специалистов.

Очень часто на величину прогиба лаг влияет и качество применяемого материала, избыточная влажность древесины, недостаточная толщина металлопроката, из которого изготовлена балка, и еще множество различных причин, приводящих к провисанию, к примеру, перекрытия второго этажа под нагрузкой. Неверный расчет несущей способности может привести не только к возникновению прогиба лаги, но и полному разрушению конструкции и обрушению этажа вниз, причем когда этого никто не ожидает.

Рекомендуем к прочтению:

Когда необходимо усиливать лаги?

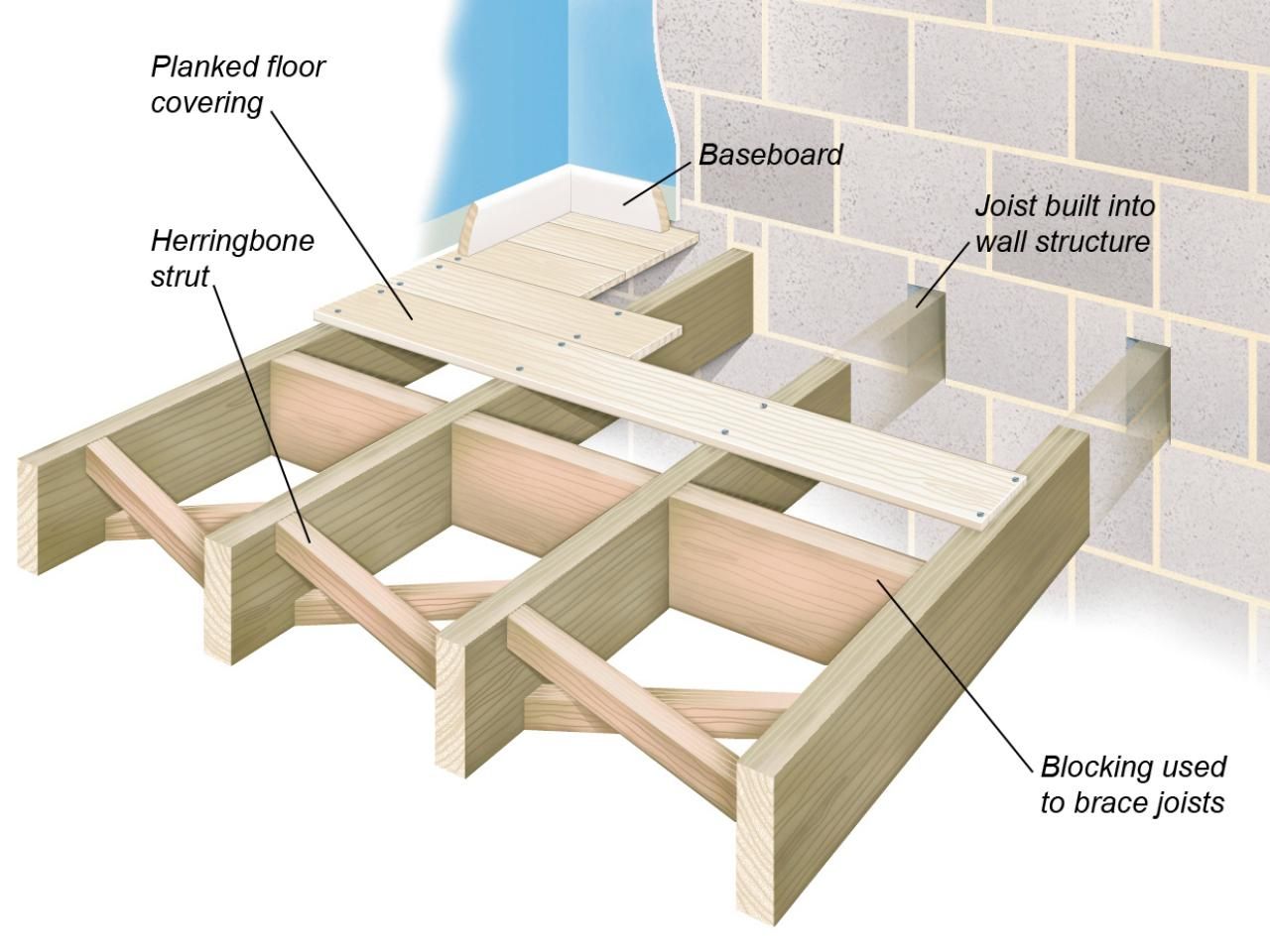

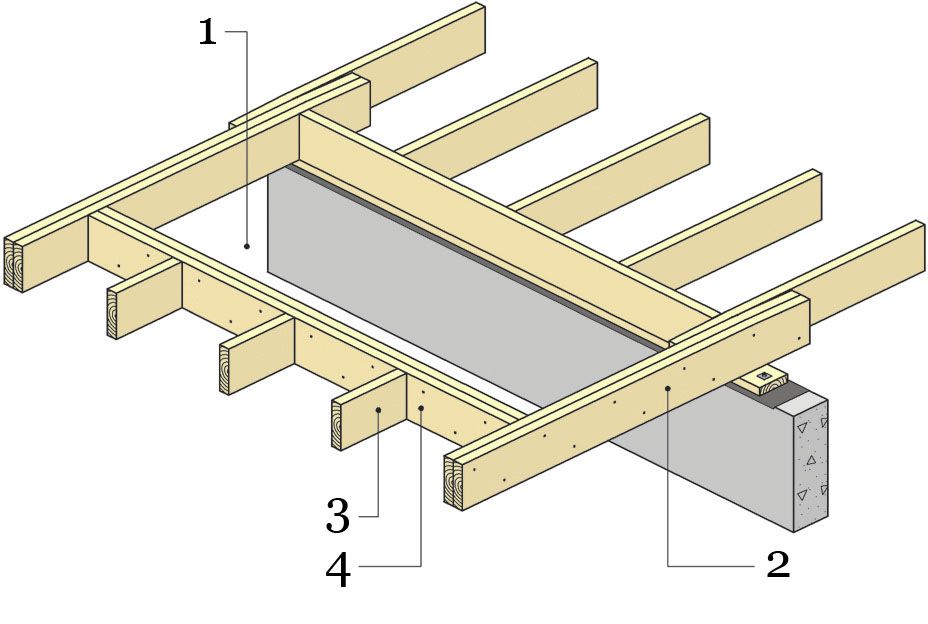

Схема устройства междуэтажного деревянного перекрытия

Если хозяин дома заметил провисание верхнего этажа, то первое, что необходимо сделать, провести несложные измерения и оценить состояние конструкций, величину статической нагрузки, чтобы определить величину провисания потолка или изменения кривизны пола для принятия решения о необходимости усиления лаг.

Любые перекрытия под действием собственного веса, статической нагрузки установленных на них конструкций и предметов прогибаются с течением времени. Допустимая величина провисания принимается 1:300, то есть, если трехметровая балка прогнулась на 10 мм, поводов для беспокойства нет, но если эта величина больше, то необходимо принимать меры к устранению деформации и усилению конструкции.

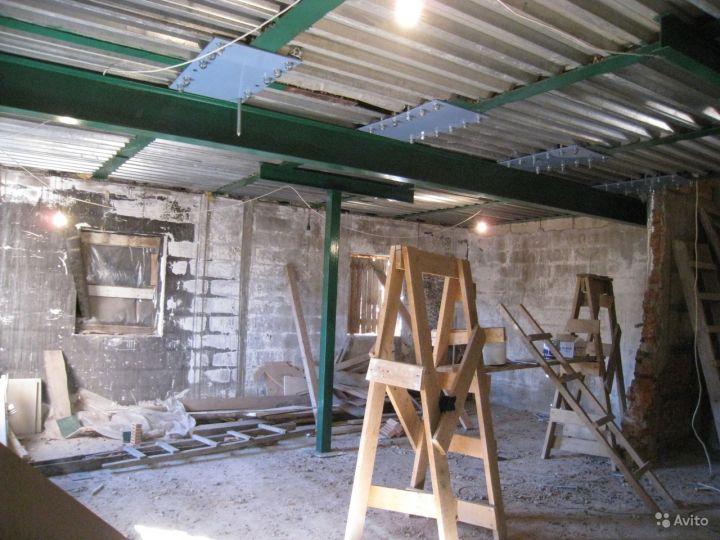

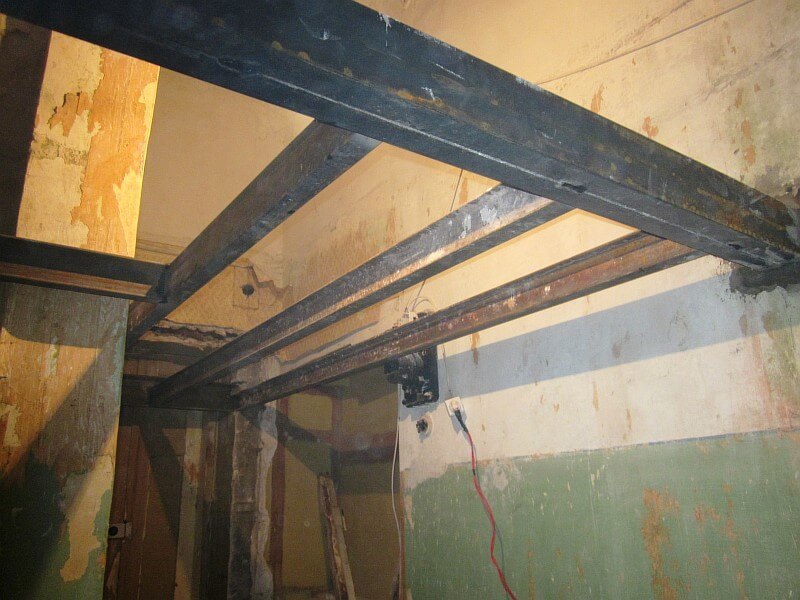

Усиление металлоконструкций

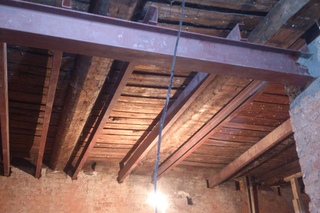

Металлические конструкции, использованные в качестве балок межэтажного перекрытия, можно усилить при помощи дополнительных изделий из металлопроката при помощи сварки или болтового соединения. Для этого разбирается поверхность пола или потолка, если необходимо, под балки перекрытия заводятся регулируемые подпорки для устранения деформации, и производится усиление конструкции стандартными изделиями из металлопроката необходимого сечения, расчет которого выполняется с применением специальных таблиц и методик.

Рекомендуем к прочтению:

Усиление деревянных элементов

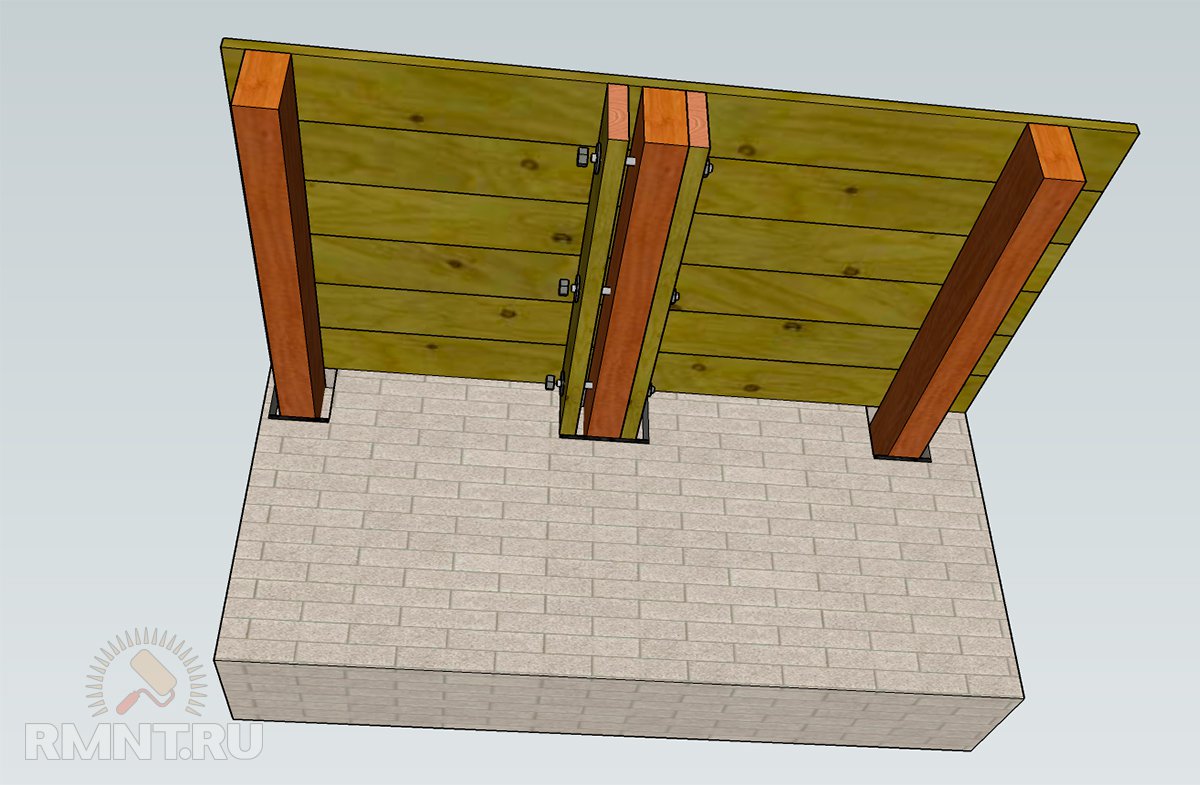

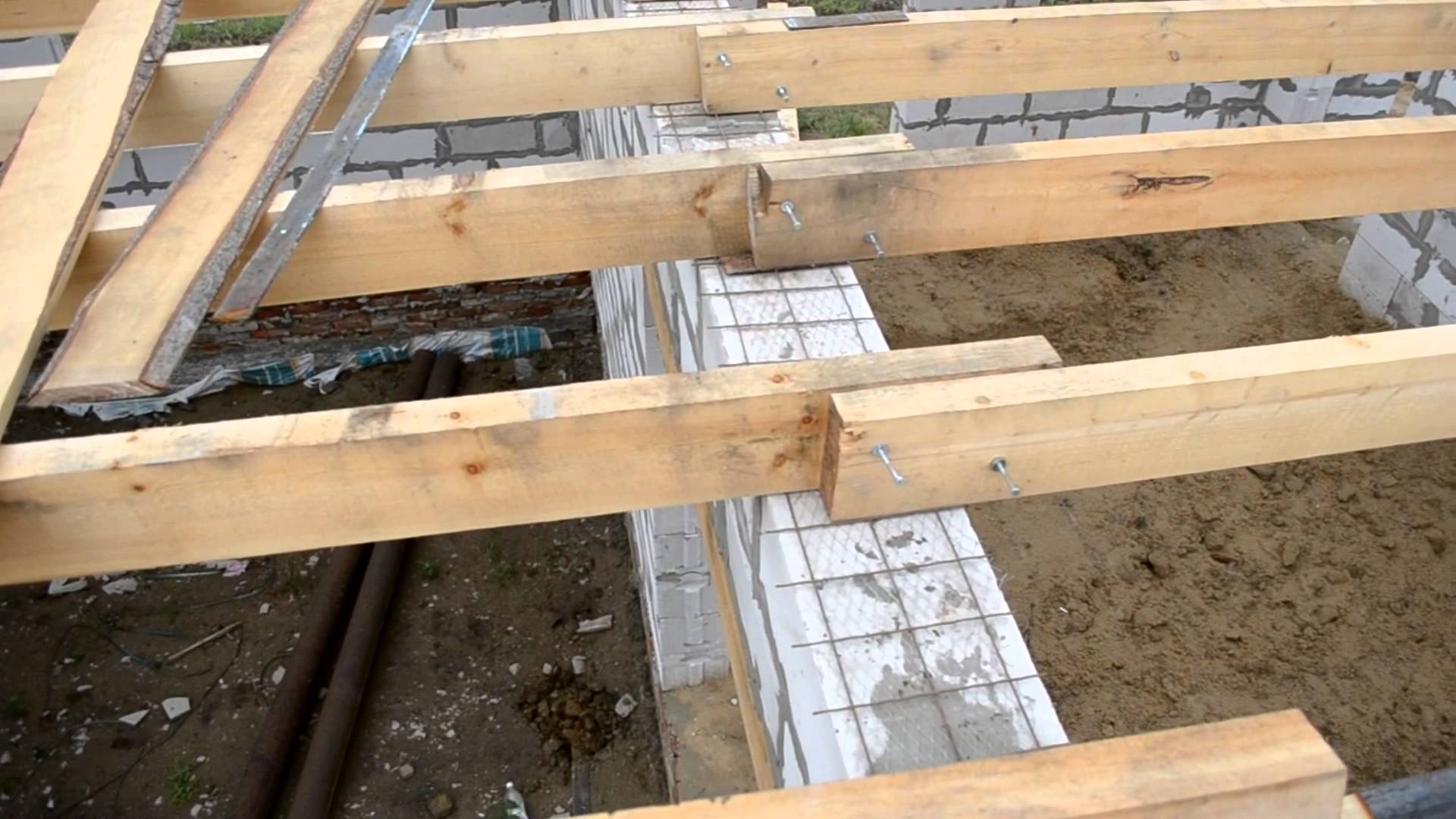

Пример усиления лаги деревянной накладкой

Существующие конструкционные элементы деревянного перекрытия в зависимости от их состояния можно усилить несколькими способами:

  1. При помощи накладок из бруса, выполнив несложный математический расчет, когда из табличного значения сечения необходимой балки перекрытия отнимается ширина существующего бруса.
    Брус и балка скрепляются при помощи болтов с металлическими накладками, препятствующими разрушению древесины в месте крепления и ослаблению конструкции. Существующая балка приподнимается домкратами до получения ровной поверхности пола, после чего накладка и балка скрепляются между собой;
  2. Используя в качестве накладок металлические полосы толщиной 10 мм и шириной на 10-20% меньше высоты бруса. Для предотвращения деформации полосы и снижения прочности количество крепежных болтов должно быть увеличено на 25% по сравнению с деревянными элементами. Накладки устанавливаются с одной или двух сторон балки в зависимости от величины нагрузки на несущие элементы пола верхнего этажа;
  3. Деревянные балки перекрытия, поврежденные насекомыми или гнилостными бактериями можно усиливать при помощи протезов, сваренных из прутка в виде пространственной фермы, или при помощи из швеллера необходимого размера. Швеллер, устанавливаемый в качестве протеза, подбирается из стандартного ряда металлопроката, а для изготовления пространственной прутковой фермы требуется выполнить достаточно сложный расчет прочности, который под силу только квалифицированному специалисту.
  4. Усиление несущей способности межэтажных конструкций можно выполнить путем установки дополнительного количества балок, но эти работы требуют изготовления отверстий в несущих стенах, что в некоторых случаях выполнить затруднительно.

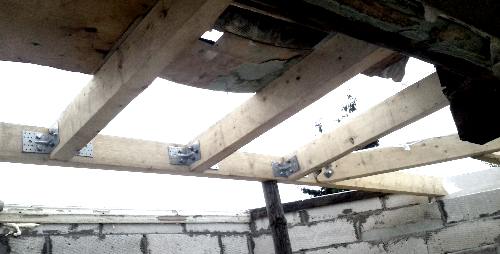

Усиление лаг металлическими полосами

Используя металлические элементы для усиления несущих межэтажных конструкций, особенно это касается разрушенных частей, подлежащих удалению, следует предусмотреть установку элементов, на которые будут закрепляться половые доски верхнего этажа. Крепление должно быть надежным и долговечным, исключающим возможность разбалтывания и появления скрипов.

Усиленные различными способами лаги позволяют увеличить грузоподъемность несущих межэтажных конструкций и общую безопасность эксплуатации существующих строений без значительных капиталовложений и большого объема строительных работ.

Усиление балок перекрытия фанерой.

Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа
Главная / Комплектующие и аксессуары / Конструкции / Укрепление деревянных балок перекрытия

Деревянные дома время от времени могут преподносить не самые приятные сюрпризы. В частности, там могут провиснуть основы перекрытий – деревянные балки на которых они держаться. Для того, чтобы избежать дальнейших неприятностей, необходимо укрепление деревянных балок, являющихся основой перекрытия. Сделать это, можно несколькими способами, наиболее простые из которых будут рассмотрены далее.

Усиление накладками

Этот способ применяется тогда, когда основной материал опорной детали получил повреждения в результате старения или от жуков – древоточцев. Дерево становится рыхлым и уже не может держать нагрузку. В результате, лаги прогибаются и становятся менее прочными, а в самых плохих случаях даже способны переломиться.

Исправить ситуацию помогут накладки с двух сторон повреждённой или прогнувшейся части перекрытия. Накладками служит пара полос из металла или две доски, соответствующие размерам усиливаемого элемента. Перед тем, как закрепить такие накладки, необходимо обработать всю конструкцию противогрибковыми растворами. Накладки крепятся болтами насквозь, а при необходимости, их дополнительно закрепляют проволочной стяжкой.

Применение накладок

Применение накладок для усиления и ремонта балок перекрытия используется в том случае, когда есть повреждения на определенном участке. Смысл реставрационных работ заключается в установке с двух сторон проблемного места деревянных накладок, которые крепятся к целым частям бруса болтами в комплекте с гайками и шайбами.

Причем накладки можно ставить как с боков балки, так сверху и снизу. Однако, в любом случае для ремонта необходимо использовать высохшею древесину, обработанную антисептиком или антигрибковым раствором.

Если участок балки перекрытия поврежден до такой степени, что от него не осталось практически ничего ‒ накладки необходимо установить по всей длине балки: от одной стены до другой. В местах примыкания следует использовать металлические профили. В частности стальной протез, который представляет собой согнутую под 90º металлическую полосу или металлический прут соответствующего диаметра.

Усиление углепластиком

Популярный современный материал – углеволокно имеет потрясающие характеристики прочности. Именно это его свойство позволяет использовать данный материал как простой и эффективный метод усиления деревянных конструкций. Для монтажа понадобится наклеить несколько полос этого материала на укрепляемый участок.

Схема наклеивания проста: по длине лаг наклеивается несколько полос углеволокна друг на друга, пока не будет достигнута необходимая прочность. Края наклеенной полосы перекрываются еще несколькими полосками поперек. Получается П-образный хомут на каждой из сторон наклеенной длинной полосы. Таким образом можно усилить не слишком сильно поврежденные и провисшие конструкции.

Устанавливаем потолочные лаги из гипсокартона

Вариант облицовки потолка фальшбалками, которые изготовляются из гипсокартона, является не сложным занятием, так как выполнить монтаж такой конструкции очень просто и без осложнений.

Такие изделия легко меняются в случае повреждения.

Монтаж таких изделий должен проходить в определенном порядке.

А именно в таком:

  • Первым делом, необходимо нанести разметку на поверхность;
  • Далее нужно закрепить на потолке подвесы, фиксация которых выполняется с помощью дюбелей;
  • Затем, необходимо провести установку обрешетки из металлического профиля;
  • После установки каркаса вырезаем из гипса лаги, по необходимому размеру;
  • И в завершение прикрепляем балки к каркасу на саморезы по металлу.

И так, когда завершили такие работы, рекомендуется потолок прогрунтовать, а затем отделать его шпаклевкой. Важно помнить, что для таких целей лучше использовать потолочный влагостойкий гипсокартон, так как такой материал обладает высоким показателем срока эксплуатации.

Сооружение протеза

В некоторых случаях требуется не просто укрепление потолочной балки, а замена ее части. Особенно часто меняются торцы элементов, вставляемые в стены или опирающиеся на них. Для того, чтобы отремонтировать такое повреждение, необходимо подпереть восстанавливаемый участок перекрытия стойкой, чтобы избежать его обрушения. После этого, повреждённая честь отпиливается и удаляется.

Далее необходимо соорудить так называемый «протез» — деталь, которая заменит извлеченный участок. К ставшей короткой лаге прикрепляют с двух сторон накладки, на которых все будет держаться. Они фиксируются на основной детали при помощи болтов, а в стене протез устанавливается в старое посадочное гнездо. На схеме показано, как располагаются все части изготовленного протеза.

Стоит учесть, что восстановленная таким образом конструкция сможет нести практически такую же нагрузку, как и старая, но, дерево уже не настолько прочное из-за длительной эксплуатации. Поэтому, лучше по возможности нагружать восстановленное перекрытие как можно меньше, либо усилить его опорными стойками.

Основные способы усиления железобетонных перекрытий

Многие квалифицированные специалисты сходятся во мнении, что для усиления железобетонных плит перекрытия нередко приходиться применять не только традиционные способы, но и новаторские малоизвестные методики.

Выбор в пользу той или иной техники зависит от многих факторов, но в первую очередь необходимо предельно точно установить причины, влияющие на необходимость усиления плит:

  • Ошибки инженеров на этапе проектирования здания.
  • Монтажные дефекты.
  • Износ несущих конструкций в ходе эксплуатации.
  • Полная реконструкция строения, в ходе которой планируется также увеличение нагрузки на перекрытие.

Каждый случай стоит рассматривать отдельно и в соответствии с определенными показателями разрабатывать проектный план усиления плит перекрытий.

Принято выделять несколько распространенных способов решения данного вопроса:

  • Передача частичной или всей нагрузки конструкции усиления.
  • Увеличение несущих свойств уже существующей конструкции.

Радикальный способ увеличения несущей способности плиты – замена старого перекрытия более мощным. Однако в большинстве случаев проще и легче разобрать перекрытие и заново его собрать.

Дополнительные лаги

Еще одним вариантом усиления может стать установка дополнительных балок. Метод спорный и довольно затратный, но, являющийся одним из наиболее эффективных. Нагрузка перераспределится на увеличенное количество опорных элементов и провисание будет устранено. Однако, это решение больше подходит для тех случаев, когда необходима либо замена части деталей, либо есть возможность установки дополнительных балок.

Дело в том, что для установки дополнительных опор понадобится подготовить посадочное гнездо в стене или на ней, а сделать это можно далеко не всегда. При монтаже, торцы новых деревянных лаг нужно в обязательном порядке обработать разными противогрибковыми препаратами и обернуть рубероидом для обеспечения необходимой степени защиты.

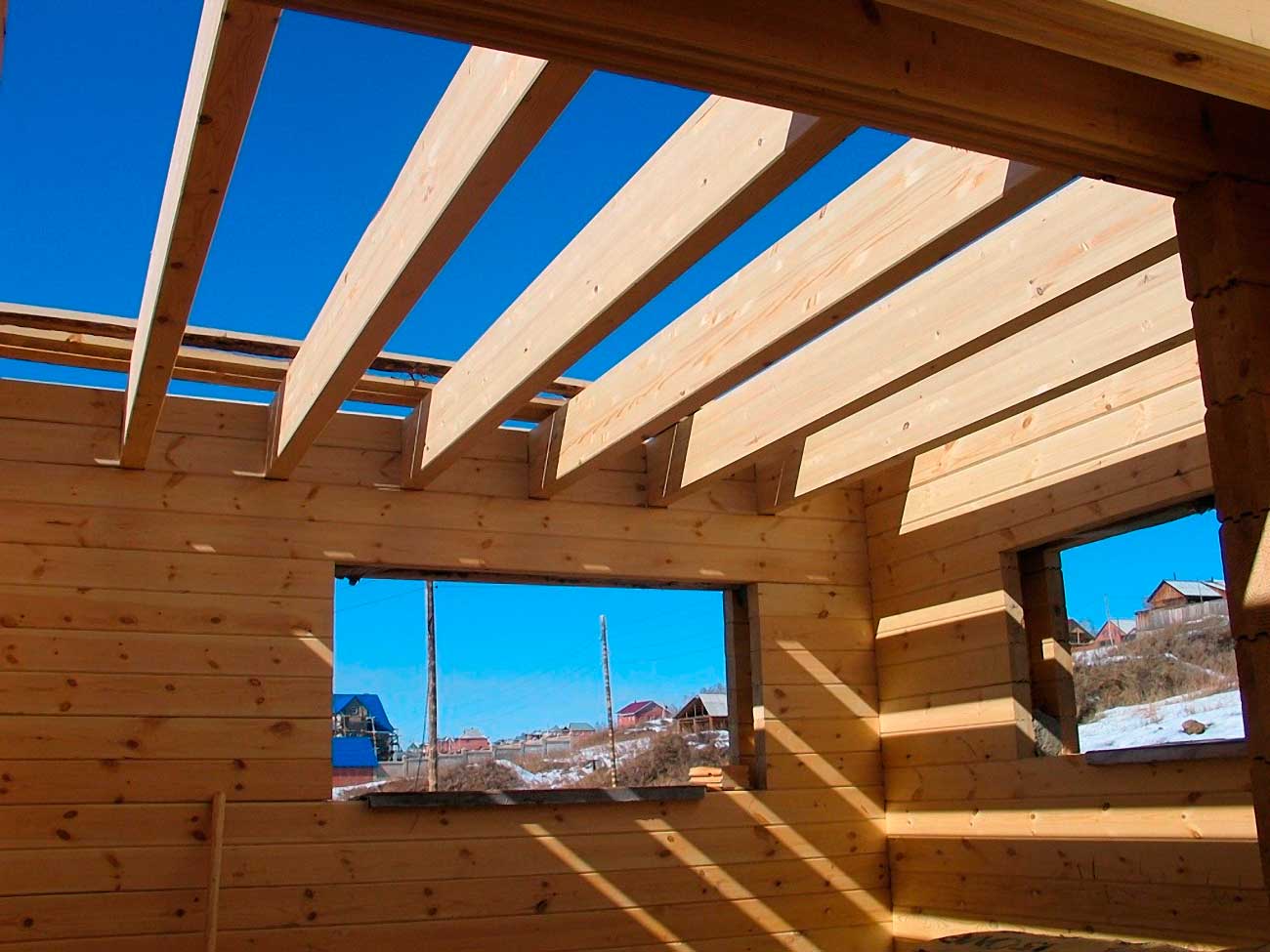

Деревянные балки на перекрытия для большого пролета

Возможность безопорного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома. Положительное решение балочного вопроса позволяет «играть» с объёмом комнат, устанавливать панорамные окна, строить большие залы. Но если перекрыть «деревом» расстояние в 3-4 метра не трудно, то, какие балки использовать на пролете 5 м и более – это уже сложный вопрос.

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

И подобный случай далеко не единственный.

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Как положить лаги на пол видео

Сегодня, когда пол можно постелить, залить, сделать полимерные покрытия, использовать пластиковые детали, вкрапления кирпича и т.д., от классических способов ремонта многие отказываются. Но порой вместо сложных и дорогих конструкций требуется старые и проверенные способы. Тот же пол на лагах, который «подружится» и с деревянным, и с кирпичным домом.
Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

Если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

Если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

Если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

Ослабление лаг из-за выборок под трубы и кабели;

Недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

52 Советы профессионалов №3″ 11

Чем можно усилить лаги второго этажа? Способы усиления и этапы работ. Как усилить балки и лаги для перекрытий. Деревянные цокольные и мансардные перекрытия и полы. Расчет усиления перекрытия Как самому укрепить деревянные лаги в доме

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для сайта сайт

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором.

В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.


Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.


На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля


Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

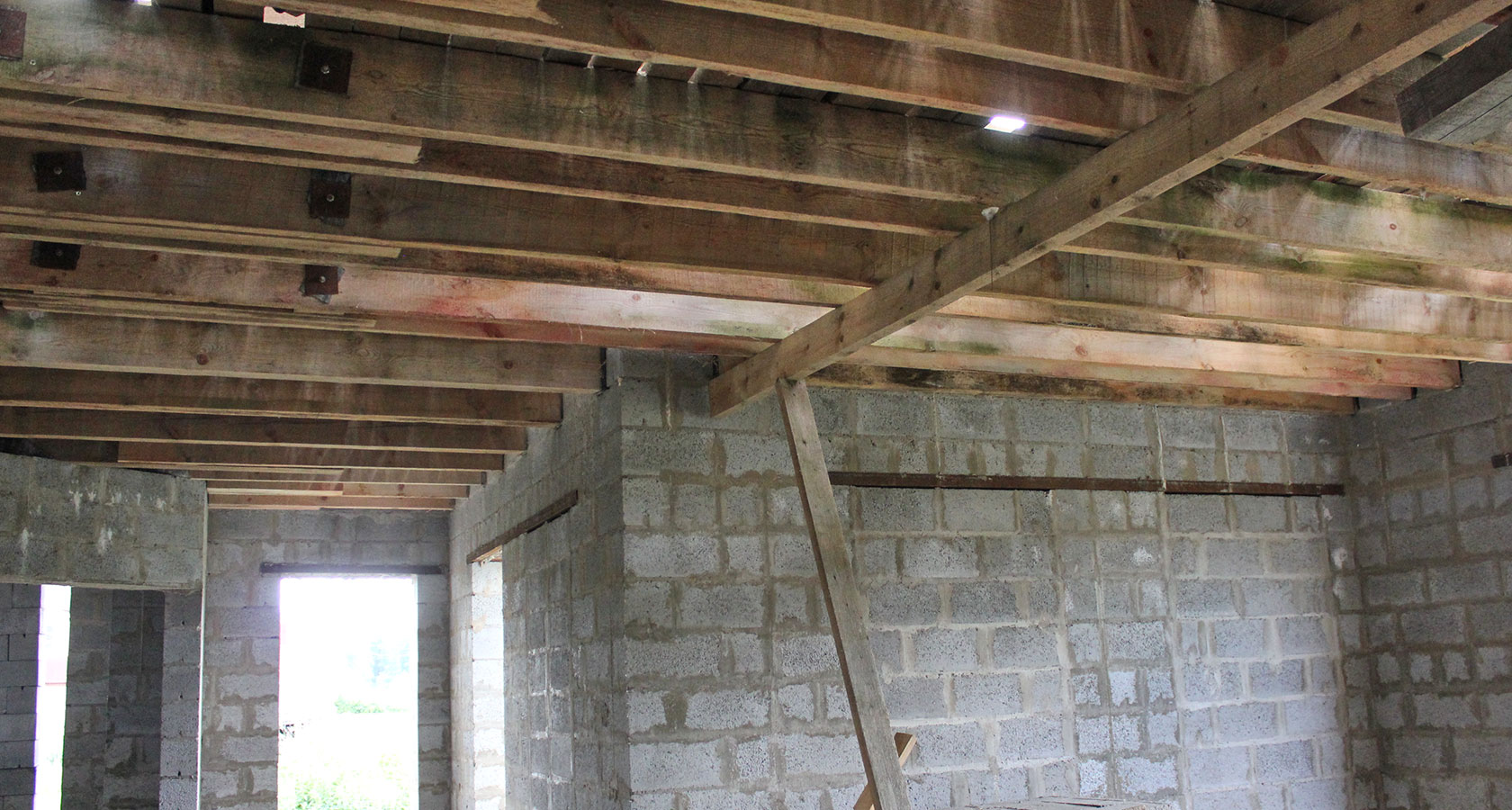

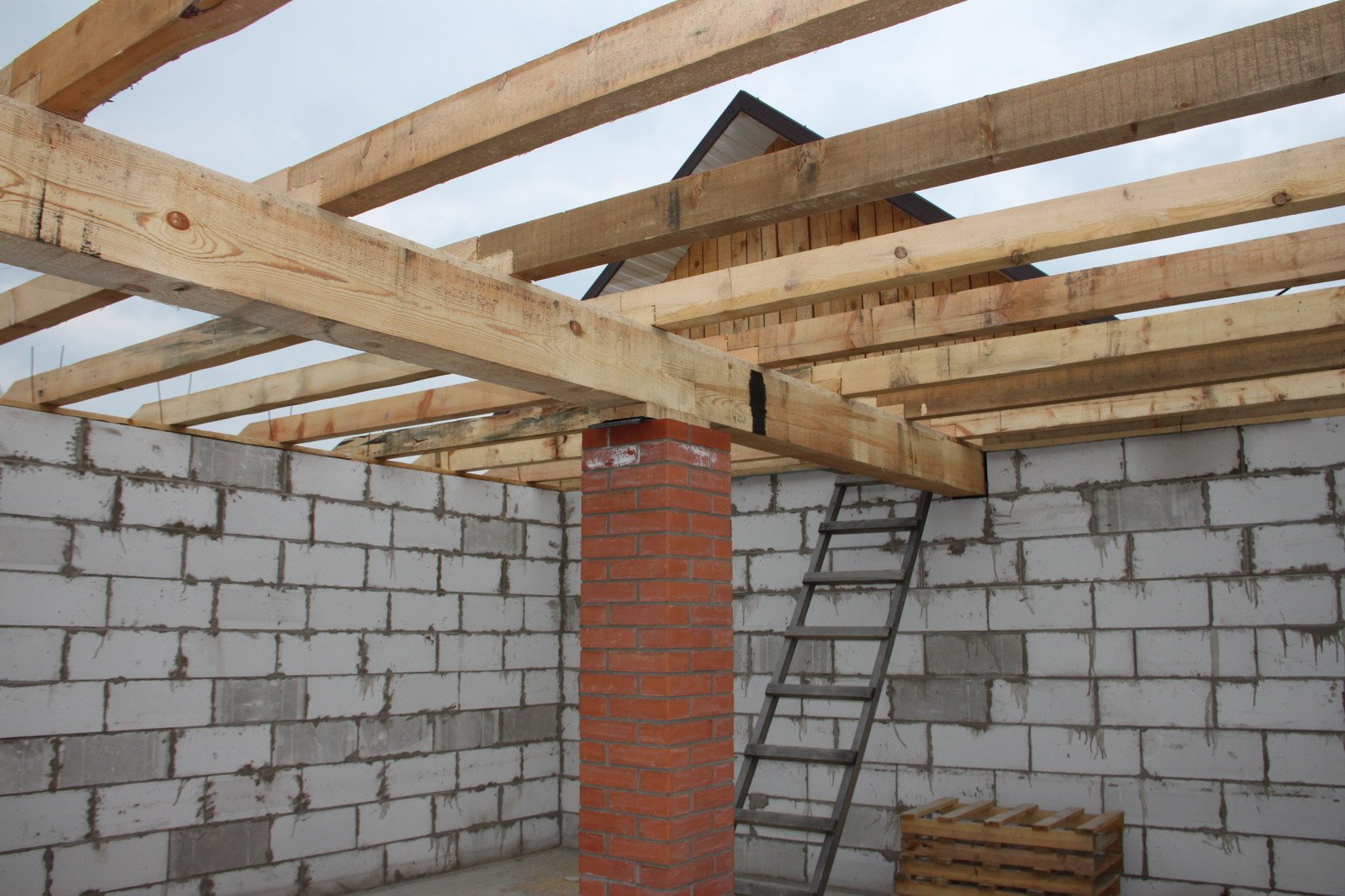

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Иногда в домах индивидуальной постройки можно наблюдать прогиб потолков второго этажа или, что можно встретить реже, пола на первом этаже. Возникает такое явление по причине неправильных расчетов либо превышения допустимой нагрузки. Как усилить деревянное перекрытие и вернуть несущую способность балок пола, то есть лаг, можно узнать из статьи.

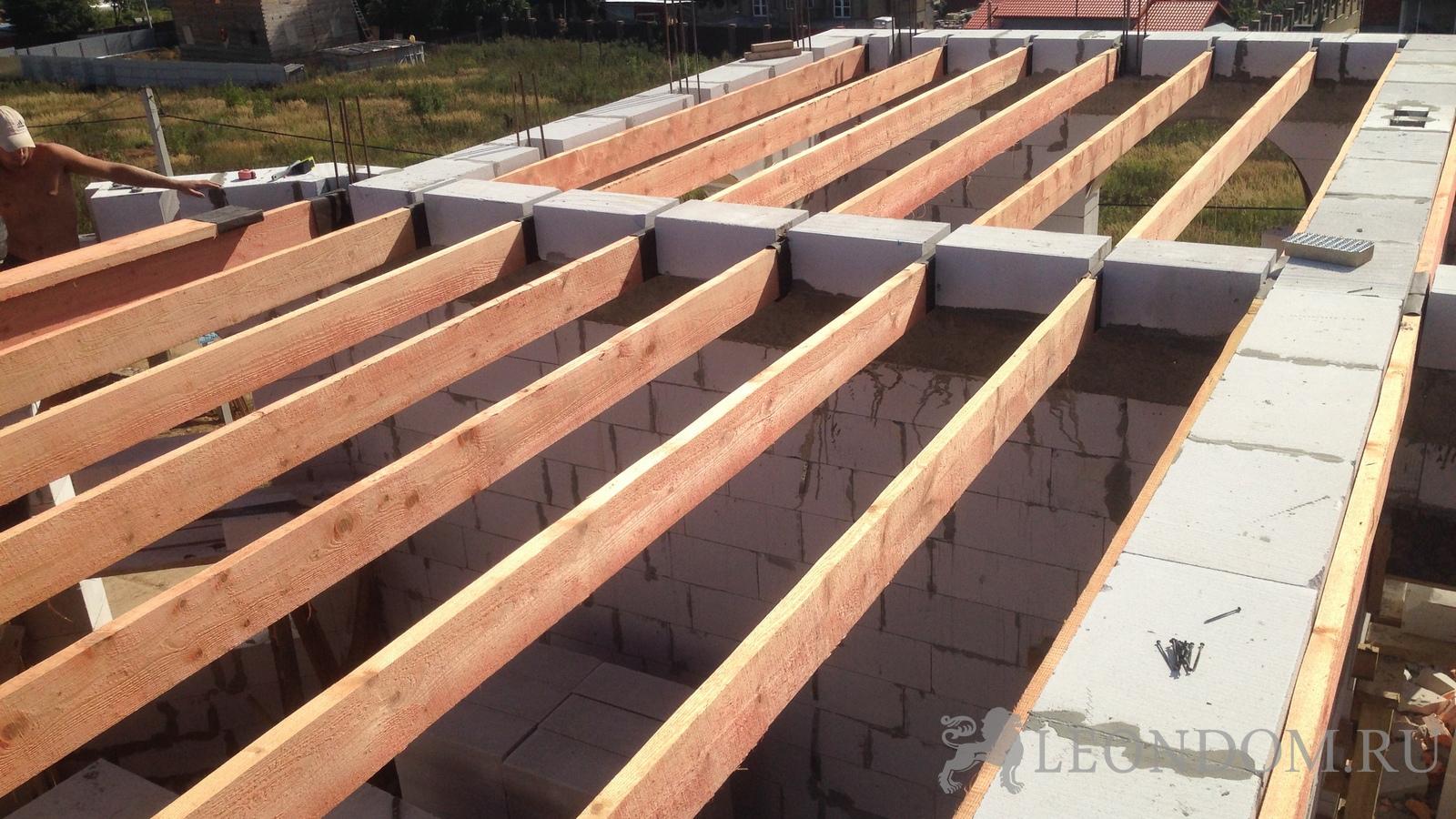

Лаги – это балки, которые устанавливают поперек здания на кирпичи или железобетонное основание. Чаще всего они представляют собой цельный деревянный брус квадратного или круглого сечения. Также существует экономный вариант, когда лаги сооружают из сращенных досок.

Настил на лагах имеет следующие преимущества:


Внимание! При выборе деревянного перекрытия обязательно нужно правильно рассчитать сечение балок. Только так они будут надежно и долго служить.

При определенных обстоятельствах требуется усилить лаги. Делают это по нескольким причинам:

  1. При значительном увеличении нагрузки на пол. Подобное бывает после переоборудования чердака в жилую мансарду.
  2. Иногда несущие балки, выполненные из дерева, повреждаются грибками, насекомыми или грызунами.
  3. Изначально неправильно рассчитано сечение деревянных элементов.
  4. Срок эксплуатации перекрытий из дерева очень длительный, что способствует появлению трещин и других видов разрушения древесных пород.

Для того чтобы все пришло в норму и в дальнейшем не возникало прогибов, осуществляют такую манипуляцию как усиление лаг, причем в каждом случае подходят к решению вопроса по разному.

Укрепление пола при помощи накладок

Усилить лаги таким методом можно в случае обнаружения в деревянных конструкциях большого количества трещин. Подойдет способ и в случае сильного прогиба пола. Работа с использованием деревянных или металлических накладок считается простой, но достаточно надежной.


Внимание! Лаги с усилением позволяют значительно увеличить нагрузку на межэтажные конструкции и безопасно их эксплуатировать. При этом не потребуется ощутимых капиталовложений и ремонта большого объема.

Сейчас во время часто используют специальное углеволокно. Но его можно использовать только в случае полной уверенности, что балка не повреждена грибком и на дереве обычные трещины. В этом случае, с целью усилить лаги, волокном обматывают поврежденную часть и фиксируют его клеевым составом.

Слой углеволокна должен быть от 1 до 5 мм. Его величина зависит от состояния перекладины и ее будущей нагрузки.

Как усилить лаги при помощи протезов

В качестве протеза применяется стальная ферма небольших размеров, которую устанавливают на поврежденный участок деревянной балки. Для ее изготовления используют швеллер или прутки из металла. Первый вариант считается более надежным, так как деталь имеет стандартные размеры, что упрощает подборку.

Внимание! Изготовление протеза из металлических прутьев лучше доверить компетентному в этом вопросе специалисту, так как здесь необходимо выполнение сложного расчета.

Очень часто лаги повреждаются в той области бруса, которой соприкасаются со стеной. Именно эти участки сильнее всех подвергаются воздействию перемены температур и повышенной влажности. В этом случае для ремонта используют деревянные и металлические протезы одновременно.

Усиление протезами производят по следующей схеме:


В заключение работ фиксируют вкладыш при помощи гвоздей. Иногда возможность усиления балок полностью отсутствует. В подобных случаях используют перераспределение нагрузки на дополнительные элементы.

  • Устанавливают несколько опор, которые будут подпирать лаги снизу.
  • Увеличивают количество бревен, добавляя между установленными ранее несколько новых.

Такие нестандартные решения можно применять только в случае увеличения нагрузки. При этом сами лаги не должны иметь повреждений.

Способов усиления перекрытий между этажами достаточно для того, чтобы при потребности можно было выбрать подходящий вариант. Главное здесь – ответственный подход и разумный расчет.

Как переделать деревянные перекрытия: видео

Одним их основных конструкционных элементов, применяющихся для устройства перекрытий чердаков или помещений второго этажа в основном в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, выполняющая одновременно функции лаги пола и основы для крепления потолочных покрытий. Широкому распространению балочных перекрытий способствовали небольшая стоимость исходных строительных материалов и возможность устройства перекрытий без применения грузоподъемных механизмов.

Прогиб лаг


Заходя в некоторые, особенно старые, дома даже невооруженным глазом можно заметить прогиб потолков второго, или, что бывает реже, пола первого этажа, являющийся следствием неправильного расчета несущей способности лаги или превышения допустимой нагрузки на перекрытия. Как позывает практика эксплуатации многоэтажных домов постройки первой половины 50-х годов ХХ века, где использовались деревянные межэтажные перекрытия, к 2000-му году величина прогиба потолков составляла от 70 до 100 мм, что приводило к необходимости проведения капитальных ремонтов здания с усилением несущих элементов перекрытий. И это при условии, что проводится точный инженерный расчет нагрузок и сечения лаг на стадии проектирования. А что говорить об индивидуальной застройке, когда расчет несущей способности лаги производился «на глазок» по совету «грамотных» специалистов.

Очень часто на величину прогиба лаг влияет и качество применяемого материала, избыточная влажность древесины, недостаточная толщина металлопроката, из которого изготовлена балка, и еще множество различных причин, приводящих к провисанию, к примеру, перекрытия второго этажа под нагрузкой. Неверный расчет несущей способности может привести не только к возникновению прогиба лаги, но и полному разрушению конструкции и обрушению этажа вниз, причем когда этого никто не ожидает.

Когда необходимо усиливать лаги?


Если хозяин дома заметил провисание верхнего этажа, то первое, что необходимо сделать, провести несложные измерения и оценить состояние конструкций, величину статической нагрузки, чтобы определить величину провисания потолка или изменения кривизны пола для принятия решения о необходимости усиления лаг.

Любые перекрытия под действием собственного веса, статической нагрузки установленных на них конструкций и предметов прогибаются с течением времени. Допустимая величина провисания принимается 1:300, то есть, если трехметровая балка прогнулась на 10 мм, поводов для беспокойства нет, но если эта величина больше, то необходимо принимать меры к устранению деформации и усилению конструкции.

Усиление металлоконструкций

Металлические конструкции, использованные в качестве балок межэтажного перекрытия, можно усилить при помощи дополнительных изделий из металлопроката при помощи сварки или болтового соединения. Для этого разбирается поверхность пола или потолка, если необходимо, под балки перекрытия заводятся регулируемые подпорки для устранения деформации, и производится усиление конструкции стандартными изделиями из металлопроката необходимого сечения, расчет которого выполняется с применением специальных таблиц и методик.

Усиление деревянных элементов


Существующие конструкционные элементы деревянного перекрытия в зависимости от их состояния можно усилить несколькими способами:

  1. При помощи накладок из бруса, выполнив несложный математический расчет, когда из табличного значения сечения необходимой балки перекрытия отнимается ширина существующего бруса. Брус и балка скрепляются при помощи болтов с металлическими накладками, препятствующими разрушению древесины в месте крепления и ослаблению конструкции. Существующая балка приподнимается домкратами до получения ровной поверхности пола, после чего накладка и балка скрепляются между собой;
  2. Используя в качестве накладок металлические полосы толщиной 10 мм и шириной на 10-20% меньше высоты бруса. Для предотвращения деформации полосы и снижения прочности количество крепежных болтов должно быть увеличено на 25% по сравнению с деревянными элементами. Накладки устанавливаются с одной или двух сторон балки в зависимости от величины нагрузки на несущие элементы пола верхнего этажа;
  3. Деревянные балки перекрытия, поврежденные насекомыми или гнилостными бактериями можно усиливать при помощи протезов, сваренных из прутка в виде пространственной фермы, или при помощи из швеллера необходимого размера. Швеллер, устанавливаемый в качестве протеза, подбирается из стандартного ряда металлопроката, а для изготовления пространственной прутковой фермы требуется выполнить достаточно сложный расчет прочности, который под силу только квалифицированному специалисту.
  4. Усиление несущей способности межэтажных конструкций можно выполнить путем установки дополнительного количества балок, но эти работы требуют изготовления отверстий в несущих стенах, что в некоторых случаях выполнить затруднительно.

Используя металлические элементы для усиления несущих межэтажных конструкций, особенно это касается разрушенных частей, подлежащих удалению, следует предусмотреть установку элементов, на которые будут закрепляться половые доски верхнего этажа. Крепление должно быть надежным и долговечным, исключающим возможность разбалтывания и появления скрипов.

Усиленные различными способами лаги позволяют увеличить грузоподъемность несущих межэтажных конструкций и общую безопасность эксплуатации существующих строений без значительных капиталовложений и большого объема строительных работ.

При организации деревянных полов часто используют лаги, особенно это касается помещений, расположенных на 1-м этаже. Они могут выполняться из дерева, железобетона, металла и т. д.

Что такое деревянные лаги

Лаги представляют собой поперечные балки, которые устанавливаются на кирпичи или железобетонное основание. Выполняются из цельного деревянного бруса квадратного или круглого сечения. Для экономии средств некоторые хозяева выполняют их из сращенных досок, установленных на ребро.

Полы, организованные на лагах

Преимущества использования настила на лагах

  • При одной и той же высоте подъёма полы, организованные с помощью лаг, имеют намного меньший вес конструкции, например, по сравнению с железобетонными.
  • Пол, организованный таким образом, хорошо проветривается.
  • Между брусьями настила можно установить скрытые коммуникации.
  • Пол, имеющий свободное пространство под настилом, можно дополнительно утеплить и сделать шумоизоляцию.
  • Такие полы можно выровнять даже в том случае, если они имеют большой перепад по высоте.
  • Пол, который имеет такую конструкцию, может быть легко демонтирован для реставрации.

Чтобы перекрытия были надёжными и долго служили, сечение балок должно быть правильно рассчитано. Для этого можно воспользоваться специальными таблицами.


Таблица расчёта сечения балки

Однако возникают такие ситуации, когда полы необходимо усиливать. Это происходит в следующих случаях:

  • увеличивается нагрузка на пол, например, вследствие переоборудования чердака в мансарду;
  • поражение несущих деревянных элементов, из которых выполнялся пол, грибковыми заболеваниями иди вследствие повреждения грызунами;
  • превышение несущей способности, на которую первоначально рассчитывался пол;
  • первоначальный неправильный расчёт сечения деревянных элементов и т. д.

Внимание! Допускается, чтобы пол имел прогиб 1:300. То есть, если балка имеет длину 3 метра и при этом прогиб составляет 10 мм, то это допустимая величина, и усиления не требуется.

Существует несколько способов усиления лаг. Рассмотрим некоторые из них.

Укрепляем пол с помощью усиления деревянных конструкций накладками

Выполняется в том случае, если в деревянных конструкциях обнаружены трещины или пол начал сильно прогибаться.

Предварительно перед выполнением работ необходимо разгрузить полы, также, возможно, потребуется демонтировать покрытие. Разгрузка конструкции выполняется с помощью установки временных стоек из брёвен, бруса или домкратов. Количество стоек и их сечение зависят от длины пролёта конструкции и нагрузки.

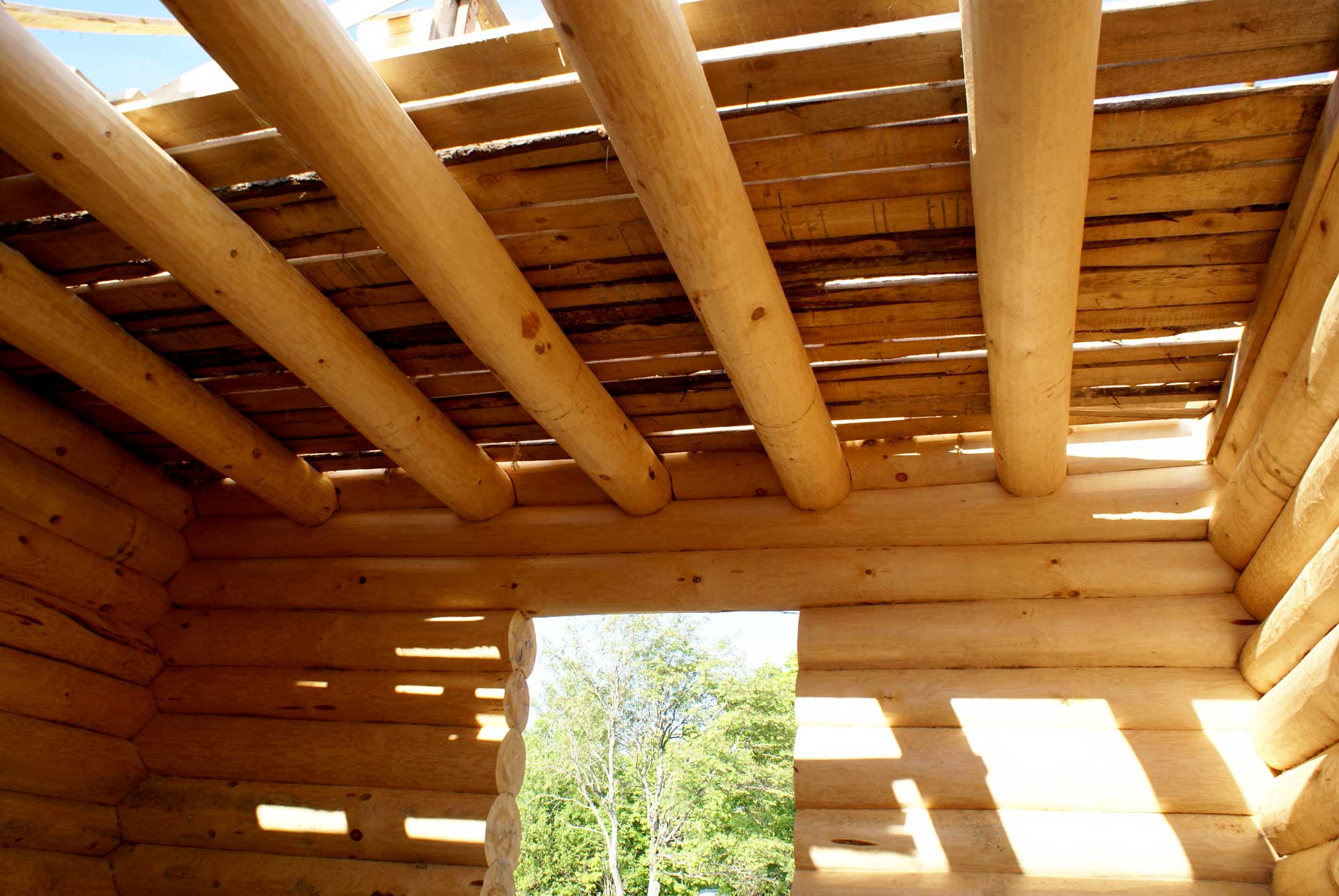

Если лаги выполнены из цельного бревна, допускается установка одиночной стойки в месте прогиба. Если же конструкции составные, то устанавливать нужно несколько стоек. В том месте, где полы провисают, устанавливают домкрат, и с его помощью приводят систему в горизонтальное положение.

Если пол прогнулся из-за того, что изначально использована балка меньшего диаметра, чем требуется, то, используя таблицу, рассчитывают нужную величину диаметра. Далее из нужного значения вычитают диаметр балки. Полученная величина и даст нам минимальную толщину накладки, которую используют для того, чтобы нарастить балку.

Накладка устанавливается с одной или с двух сторон и сшивается со старой конструкцией с помощью болтов с металлическими подкладками. Они нужны для того, чтобы предотвратить разрушение дерева под нагрузкой в месте крепления.

Чтобы усилить пол, вместо деревянных накладок можно использовать металлические. В этом случае используются полосы металла толщиной 10 мм и шириной, на 10–20% меньше ширины лаги. Как и в случае деревянных накладок, металлические устанавливаются с одной или двух сторон конструктивного элемента, только количество крепёжных элементов увеличивают примерно на 25%. Металл перед установкой обрабатывается антикоррозийными составами.

Если усиление выполняется, когда брус повреждён, то необходимо установить подпорку, удалить повреждённый участок, а это место обработать противогрибковыми составами. Также обрабатываются противогрибковым составом и сами накладки.


Усиление балки с помощью деревянных накладок

Усиление можно выполнить с помощью углеволокна, которое используется в том случае, если балка на повреждена грибком, но в ней появились трещины.

В этом случае повреждённая часть обматывается углеволокном, которое фиксируется с помощью специального клеящегося состава, выполненного на основе эпоксидной смолы. Такой материал позволяет усилить конструкцию без увеличения толщины усиливаемого элемента. На нужное место наматывается слой углеволокна 1–5 мм, в зависимости от предполагаемой нагрузки и состояния бруса.

После того как закончены ремонтные работы, опоры удаляются.

Усиление деревянных балок с использованием протезов

Если брус повреждён грибком или насекомыми, то полы можно отремонтировать, усилив конструкцию с помощью протезов. Протез представляет собой специальную небольшую металлическую ферму, которая устанавливается вместо повреждённого участка.

Протезы изготавливаются из швеллера или свариваются с помощью металлических прутков. Для ремонта своими силами в этом случае лучше использовать швеллер, так как он производится стандартных размеров, и необходимо только подобрать подходящий протез. Благодаря своей форме, швеллер отлично противостоит существующим нагрузкам на пол.

Внимание! Для изготовления протеза из металлических прутков необходимо выполнить достаточно сложный прочностной расчёт, и поэтому лучше это дело доверить специалисту.


Чтобы усилить полы, применяют протезы, изготовленные из швеллера или металлического прута

Часто повреждение происходит в той части бруса, которая опирается на стену, поскольку именно в этом месте лаги подвержены влиянию резких колебаний температуры и повышенной влажности. Если повреждена эта часть конструкции, то, чтобы укрепить полы, используют систему деревянных и металлических протезов.

Перед началом выполнения работ по усилению конструкции повреждённый элемент подпирается опорами. Повреждённый участок вырезается. Срез обрабатывается антибактериальными составами.

Далее подбираются деревянные накладки таким образом, чтобы суммарная толщина конструкции была бы немного больше, чем толщина исходной конструкции. Между накладками вставляется вкладыш. Фиксируется вкладыш к накладкам с помощью гвоздей.


Усиление конструкции с помощью деревянного протеза

Укрепляем полы между этажами

Чтобы укрепить полы, которые располагаются между этажами, можно снизу установить дополнительные опоры, которые заберут часть нагрузки на себя. В этом случае полы смогут нести большую нагрузку.

  • Если есть возможность, можно установить дополнительные промежуточные балки. Это также позволит укрепить полы.
  • Если есть возможность, можно установить дополнительные промежуточные лаги.

Если нет возможности усилить брус вышеперечисленными способами, то можно разгрузить конструкции, перераспределив нагрузку на дополнительно установленные элементы.

Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

Если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

Если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

Если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

Ослабление лаг из-за выборок под трубы и кабели;

Недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

52 Советы профессионалов №3″ 11

Усиление деревянных перекрытий: основные способы, материалы, технология

Фундамент, стены, крыша и перекрытия – основные элементы большинства строительных объектов. В многоэтажном доме эти конструкции разделяют этажи и чердачное отделение, несут и распределяют нагрузку от основных составляющих здания. От того, насколько прочными будут перегородки, зависит прочность всего сооружения и безопасность людей. Очень часто перекрытия сооружают из дерева, однако со временем балки изнашиваются и требуют усиления. Рассмотрим, как это делается.

Когда нужно усиливать деревянные балки перекрытия

Перекрытием называется горизонтальная конструкция, которая крепится к стенам на определенной высоте и разделяет этажи. Сооружение выполняет роль полноценного пола, поэтому должно выдерживать большие нагрузки от людей, мебели, оборудования и других объектов. По СНиП без учета собственной массы деревянное перекрытие дома должно выдерживать 150 кг/м2, в общественных зданиях эта цифра выше – 400 кг/м2.

Следует учитывать, что увеличение нагрузок выше допустимых норм приводит к более быстрому износу балок, что приводит к потере изначальной прочности всей несущей конструкции. Помимо этого, сам по себе срок службы деревянных перекрытий ограничен 50-60 годами, это связано со свойствами материала. Избыточная влажность, плесень, грибок, температурные перепады негативно влияют на свойства дерева, в результате после длительной эксплуатации может возникать прогиб, провисание или искривление конструкции. Тогда требуется усиление балок деревянного перекрытия.

Укрепление перегородок также может стать неизбежной мерой, если планируется кардинальное изменение функций помещений, расположенных на этаже. Это может быть связано с размещением ударного оборудования или увеличением нагрузок. Например, если планируется переделать помещения под склады, следует ознакомиться со строительной документацией на здание и в случае необходимости укрепить соответствующую площадку.

Способы усиления

Существует три способа укрепления конструкций: замена деревянных балок, увеличение их количества, усиление существующих. Менять опорные элементы необходимо, если имеют место повреждения по всей длине. Испорченные балки демонтируются, и в те же посадочные места устанавливаются новые.

Если повреждений нет, и существующие лаги в нормальном состоянии, но требуется усилить несущую способность перекрытия, можно расширить количество ребер жесткости. Процедура заключается в установке балок между существующими. Таким образом жесткость конструкции увеличивается в несколько раз. Следует помнить, что при монтаже новых лаг их торцы необходимо закрыть рубероидом, чтобы защитить от повреждений.

Усиление существующих деревянных балок выполняется при незначительных повреждениях или необходимости создать дополнительную жесткость перекрытию. Есть несколько способов укрепления лаг, один из них заключается в двустороннем креплении накладных элементов.

Накладки из дерева используются, если существующее ребро жесткости повреждено. Усиливающие элементы могут устанавливаться с двух сторон по бокам лаги, либо сверху и снизу. Необходимо обеспечить плотное прилегание брусков к опорному элементу, после чего стянуть их болтами с гайками. Крайне важно перед тем, как приступить к работе, обработать накладки и прилегающие к ним участки балки противогрибковым раствором. Если участок лаги небольшой, но имеет достаточно сильные повреждения, его необходимо удалить, а накладные брусья прикрепить к неповрежденным частям.

Пролеты между лагами можно усилить и при помощи металлических элементов, для чего используются пластины, швеллера или прутковые протезы. Предварительно обработанная антикоррозионным раствором металлическая конструкция крепится в месте повреждения, жестко фиксируя и обездвиживая дефектный участок. Вариантов исполнения металлических усилителей может быть несколько: прутковая ферма, коробка из пластин, швеллера со скобами.

Самым современным способом усиления балочных перекрытий является укрепление углеволокном, которое применяется в виде лент и холстов. Углеволоконная операция увеличения жесткости перегородок из дерева относится к внешнему армированию и осуществляется при помощи полимерцементного или эпоксидного клея.

Скорость и простота установки углеродного волокна – основное преимущество этого способа усиления балок деревянного перекрытия. Еще одним положительным моментом такого способа укрепления является эстетичность – внешнее армирование практически не влияет на красоту конструкции. Благодаря такой особенности усиление углеволокном применяется при работах с памятниками архитектуры, гидротехническими и транспортными сооружениями, в случаях, когда укрепить перегородку иными способами невозможно.

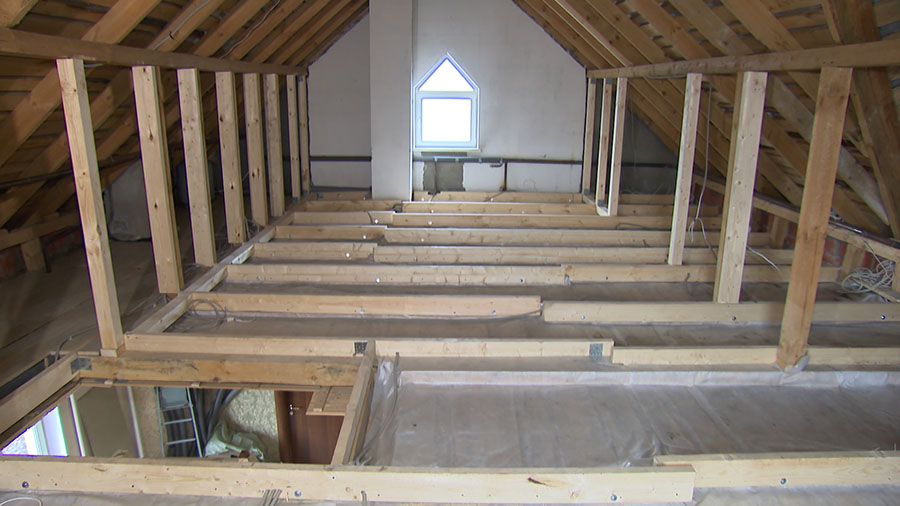

Усиления чердачного перекрытия – установка столба

При сооружении мансарды или для усиления в связи с длительным сроком эксплуатации часто требуется укрепить чердачное перекрытие, для чего можно использовать вертикальные опоры. Деревянный столб соединяет нижнюю и верхнюю перегородку, являясь одновременно ребром жесткости для двух конструкций.

Вертикальная опора, как правило, выполняется из оцилиндрованного бревна диаметром 150-200 мм. Столбы для балок используются исключительно в случае усиления конструкции, но не при повреждениях. Если лаги повреждены, их необходимо заменить или укрепить вышеуказанными способами, после чего производить монтаж вертикальной опоры. Столб по всей длине следует обработать противогрибковым раствором, а установка в торец предполагает подготовку мест крепления, для чего изготавливаются специальные пазы.

Одного элемента жесткости может быть недостаточно, особенно для поддержки наклонных балок, поэтому для таких конструкций устанавливают три столба, с равным шагом по длине лаги. Вертикальные опоры – один из самых надежных видов усиления как чердачных, так и межэтажных деревянных перекрытий. Единственный их недостаток – неэстетичность, но эту проблему можно решить покраской или декоративным оформлением.

Как усилить пол в деревянном доме

В большинстве деревянных домов применяется конструкция перекрытий, при изготовлении которых также применяется древесина. Из этого материала выполняются балки. Учитывая значительную нагрузку, которые они должны выдерживать, нередко требуется усилить лаги пола в деревянном доме. Сделать это достаточно просто, если знать особенности данных конструкций и основные методы выполнения подобных работ.

Деревянные лаги – описание и преимущества использования

Лаги из дерева представляют собой балки, которые устанавливаются на нижнюю обвязку сруба или на несущие конструкции стены. Для изготовления практически всегда применяется цельный брус, который имеет квадратное или круглое сечение. В некоторых случаях в целях экономного расходования древесины владельцы постройки принимают решение выполнять их из установленных на ребро сращенных досок.

Использование деревянных лаг в конструкции перекрытия и пола предоставляет сразу ряд существенных преимуществ:

  • особенности древесины позволяют получать намного более легкую конструкцию при равной высоте, например, с железобетонными плитами перекрытия;
  • структура пола с лагами обеспечивает возможность проветривания, что крайне важно для эффективного использования теплоизоляционного материала и долговечности самой древесины;
  • между балками легко и удобно прокладывать любые внутренние коммуникации;
  • конструкция перекрытия с применением балок позволяет выполнить дополнительную тепло- и звукоизоляцию;
  • используя лаги различной высоты, можно с легкостью выровнять даже серьезные перепады, возникшие из-за ошибок при возведении сруба;
  • конструкция полов позволяет без серьезных проблем и больших трудозатрат произвести при необходимости любые ремонтные работы.

Учитывая количество перечисленных преимуществ, вполне логичным является тот факт, что перекрытия с применением деревянных балок являются сегодня самым распространенным проектным решением. Такая конструкция используется для большинства домов из бревна или бруса.

Необходимость усиления деревянных лаг пола

Достаточно часто требуется производить усиление лаг пола в деревянном доме. Это объясняется желанием собственника перестраховаться, сделав важную несущую конструкцию максимально надежной и способной выдержать любую нагрузку. Другими, менее приятными причинами выполнения работ по усилению балок могут быть:

  • в процессе эксплуатации увеличилась нагрузка на пол, превысив расчетный параметр, учитываемый при строительстве;
  • несущие деревянные конструкции частично утратили прочностные характеристики из-за гниения, появления грибка или микроорганизмов;
  • при проектировании постройки были допущены ошибки, в результате которых сечение балок оказалось недостаточным для нормальной эксплуатации здания.

В каждом из перечисленных случаев могут наблюдаться прогибы лаг или пола в целом, а также другие виды деформаций. Конечно же, в подобной ситуации необходимо как можно быстрее усилить балки перекрытия в деревянном доме. В противном случае его эксплуатация попросту станет небезопасной для обитателей постройки.

Способы усиления деревянных балок перекрытия

Принимая решение об усилении балок перекрытия, следует учитывать два важных момента. Во-первых, возможные варианты выполнения работ. Очевидно, что крайне важно произвести их таким образом, чтобы получить нужную несущую способность конструкции, затратив при этом минимальное количество денежных средств и времени.

Во-вторых, необходимо понимать, что усилить лаги второго этажа деревянного дома и балки подвального перекрытия – это далеко не одно и тоже. Поэтому выбирать способ производства работ следует с учетом расположения конструкций в здании.

Усиление лаг при помощи накладок

Одним из наиболее простых и при этом достаточно надежных методов усиления балок является использование деревянных или металлических накладок. Перед выполнением работ необходимо разгрузить перекрытия. Для этого устанавливаются временные стойки, которые могут быть сооружены из бруса, бревен или домкратов. Чем больше длина лаг, тем чаще требуется монтировать подпорки. Если перекрытие прогнулось, при помощи стоек требуется вернуть ему горизонтальное положение.

Затем изготавливаются накладки, сечение которых подбирается, исходя из оказываемой на лаги нагрузки. При усилении перекрытия они обычно изготавливаются из бруса, а при работах по укреплению полов допускается применение стальных полос, имеющих толщину не менее 10 мм и ширину. Ширина в этом случае подбирается несколько меньшей, чем у лагов. Накладка крепится с одной или двух стороны балки, после чего надежно фиксируется при помощи болтов со стальными подкладками.

В последнее время для усиления балок стало использоваться специальное углеволокно. Этот материал эффективен при появлении в конструкции трещин. Он обматывается вокруг лаг и фиксируется с использованием эпоксидного клея. После завершения работ по усилению временные опоры необходимо демонтировать.

Усиление балок перекрытия с применением протезов

Под протезом в строительстве в данном случае понимается небольшая стальная ферма, которая может быть установлена вместо поврежденного участка деревянной балки. Для его изготовления применяются металлические прутки или, что еще эффективнее и надежнее, швеллер. Перед выполнением работ балки необходимо подпереть стойками, полностью разгрузив.

После этого дефектный участок демонтируется, а на его место устанавливается протез. Затем он обрамляется деревянными накладками для того, чтобы получить конструкцию нужной толщины. Выполнять подобные работы рекомендуется с приглашением профессиональных строителей, так как они требуют тщательного расчета и аккуратности.

Усиление лаг междуэтажного перекрытия

Одним из самых простых вариантов усилить потолок в деревянном доме является установка опор, которые смогут разгрузить несущие конструкции перекрытия. Конечно же, этот способ сложно назвать самым лучшим, так как он создает определенные неудобства и отнимает часть полезного внутреннего пространства. Разновидностью этого метода выступает установка промежуточных балок, лишенная указанных недостатков.

27/12/2017

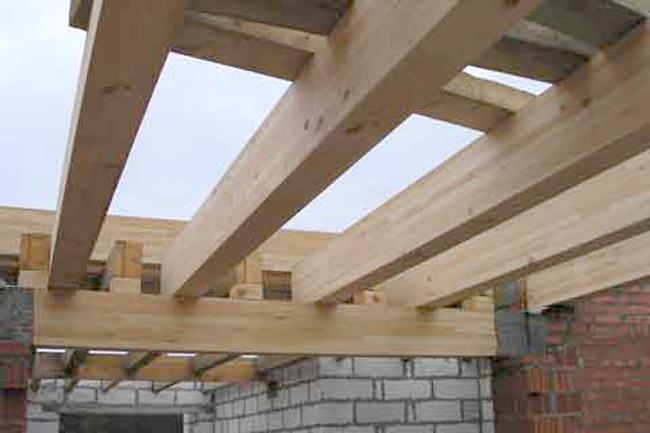

Узлы перекрытия в кирпичном доме

Узел 1. Опора двутавровых балок перекрытия на кирпичную кладку

Наиболее оптимальное решение опоры лаг перекрытия на наружную несущую стену из кирпича. Для усиления двутавра на опоре можно применять вставки из OSB, фанеры, доски. Вставка должна иметь зазор в 5 мм с верхней полкой двутавровой балки. Ширина вставки минимум 30 см. Опора балок на стену-15 см. От контакта с цементом все деревянные конструкции нужно защищать гидроизоляцией.

  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Цементная стяжка по кладке
  4. Гидроизоляция (гидроизол или мастика)
  5. Вставка из OSB-3/фанера/доска/, ширина 30 см

Узел 2.

Крепления двутавровых балок к кирпичной стене при помощи кронштейнов

Узел используется, если нет возможности опереть балки на кладку сверху. Лаги подвешиваются на кронштейны (опоры бруса) анкерованием в кирпич. Нижняя полка балки «обувается в сапожок» опору бруса, верхняя полка фиксируется конструкционным уголком. Более технологичный, но и более дорогой способ крепления- кронштейнами Simpson на всю высоту балки. Такие кронштейны нужно заказывать заранее. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Вставка из OSB-3/фанера/доска/, ширина 30 см
  4. Гвозди/шурупы оцинкованные
  5. Кронштейн Simpson на всю высоту балки
  6. Опора бруса
  7. Уголок конструкционный
  8. Монтажный шуруп 4.0х30
  9. Анкера

Узел 3.

Опора двутавровых балок на обвязочный брус по завершающему ряду кладки

Узел используется в случае, если выше перекрытия не будет кирпичной кладки. Например, каркасный второй этаж или опора стропильной системы предполагается непосредственно на двутавровые балки. В таком случае, кладка завершается армированной стяжкой, к которой на анкера через гидроизоляцию крепится обвязочная доска (брус). К обвязочной доске шурупами монтируются двутавровые балки. См. раздел «перекрытие в каркасном доме».

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Кирпичная кладка
  4. Цементно-песчаная стяжка (армированная)
  5. Гидроизоляция
  6. Обвязочный брус
  7. Анкера
  8. Гвозди/шурупы оцинкованные под углом 30 град горизонтально
  9. Гвозди/шурупы оцинкованные под углом 30 град вертикально

Узел 4. Опора двутавровых балок на наружные стены. Лаги параллельны стенам.

Стандартный узел расположения крайней лаги, параллельной стене. Крайнюю лагу устанавливать на расстоянии 3-4 см от стены, либо вплотную, но с предварительным монтажом звукоизоляционного материала между стеной и балкой.

  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или мастика)

Узел 5. Опора балок на внутренние стены из кирпича.

Величина опирания двутавровой балки на стены 10-15 см. Если ширина кладки внутренней стены больше 20 см, балки устанавливаются «встык». Если ширина блока меньше 20 см, то балки устанавливаются «внахлест».

  1. Деревянные двутавровые балки (основные лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или мастика)

Узел 6. Установка дополнительных блок-балок на больших пролетах.

На пролетах более 3-х метров рекомендуется устанавливать блок-балки с шагом 1,5-2 метра для обеспечения жесткости конструкции и перераспределения нагрузки с одной балки на соседние.

  1. Деревянные двутавровые балки (лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или аналоги)
  4. Вставки (фанера, OSB, доска)
  5. Блок-балки
  6. Уголок конструкционный (8 шт на 1 блок-балку)

Узел 7. Вынос балок за контур дома. Консоли без нагрузки.

Узел применяется в случае, если консоли из двутавровых балок необходимо вынести за пределы контура дома для создания, например, балкона или крыльца. В данном случае не предполагается большая нагрузка. Величина выноса консоли зависит от типа балки и от её высоты, информацию по максимальному выносу той или иной балки можно получить у наших менеджеров.

  1. Деревянные двутавровые балки (лаги)
  2. Кирпичная кладка
  3. Гидроизоляция (гидроизол или аналоги)
  4. Вставки (фанера, OSB, доска)
  5. Фанерный торцевой элемент (влагостойкий)
  6. Шурупы/гвозди оцинкованные

Узел 8.

Вынос балок за контур дома. Консоли с нагрузкой.

При больших нагрузках на консольный вынос (от стен 2 этажа или стропильной системы) консольные двутавровые балки необходимо усилить фанерой или OSB.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Кирпичная кладка
  4. Гидроизоляция
  5. Обвязочный брус
  6. Анкера
  7. Стены 2 этажа
  8. Усиление из листов фанеры или OSB
  9. Гвозди/шурупы оцинкованные
  10. Гвозди/шурупы оцинкованные под углом 30 град горизонтально

Узел 9. Примыкание «встык» к сдвоенной балке. Опора на кронштейны.

Узел часто встречается в решение лестничного пролета и в случаях, где необходимо основные лаги подвешивать на кронштейны к ригелю из сдвоенных балок. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенные двутавровые балки (ригель)
  3. Блок-вставка (фанера/OSB/доска)
  4. Кронштейн опора бруса
  5. Уголок конструкционный
  6. Гвозди/шурупы оцинкованные
  7. Монтажный шуруп 4.0х30

Узел 10. Устройство сдвоенной двутавровой балки (ригеля)

При монтаже сдвоенной двутавровой балки, используемой в качестве ригеля, необходимо заполнить центральное межполочное пространство до полноты сечения. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенная двутавровая балка (ригель)
  3. Вставка OSB/фанера/доска
  4. Открытая опора бруса
  5. Вставка OSB/фанера/доска
  6. Уголок конструкционный 35х50х50
  7. Монтажный шуруп 4. 0х30
  8. Гвозди/шурупы оцинкованные

Узел 11. Монтаж блок-балок

Каждая блок-балка крепится на 8 уголков.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Уголок конструкционный 35х50х50
  4. Монтажный шуруп 4.0х30

Узел 12. Примыкание «встык» сдвоенной балки к сдвоенной балке. Опора на кронштейны.

Узел используется в решении большепролетных перекрытий со сложной конфигурацией. Например, если лестничный пролет или «второй свет» располагаются по центру перекрытия.

  1. Деревянные двутавровые балки (лаги)
  2. Сдвоенные двутавровые балки (ригель)
  3. Блок-вставка (фанера/OSB/доска)
  4. Кронштейн опора бруса
  5. Уголок конструкционный
  6. Гвозди/шурупы оцинкованные
  7. Монтажный шуруп 4.0х30

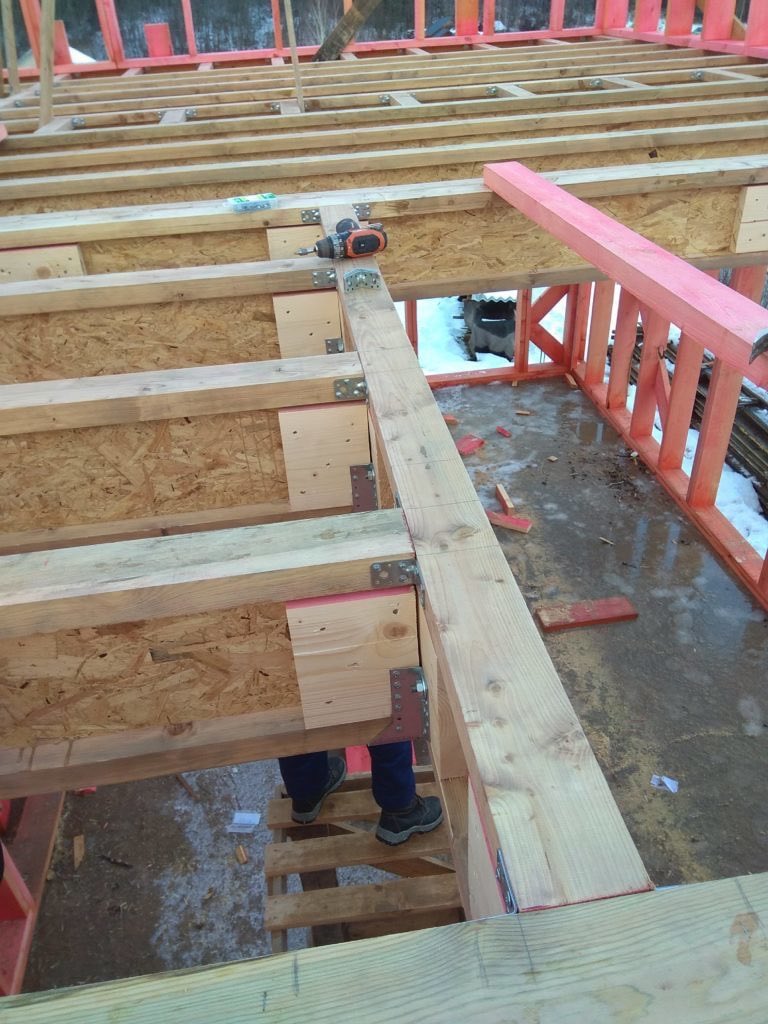

  8. Кронштейн опора бруса для сдвоенной балки

Узел 13.

Вариант «пирога» перекрытия

Использование минеральной ваты/базальтового утеплителя в качестве звукоизоляционного/теплоизоляционного материала.

  1. Черновое покрытие (плиты OSB-3, фанера, доска)
  2. Пароизоляция

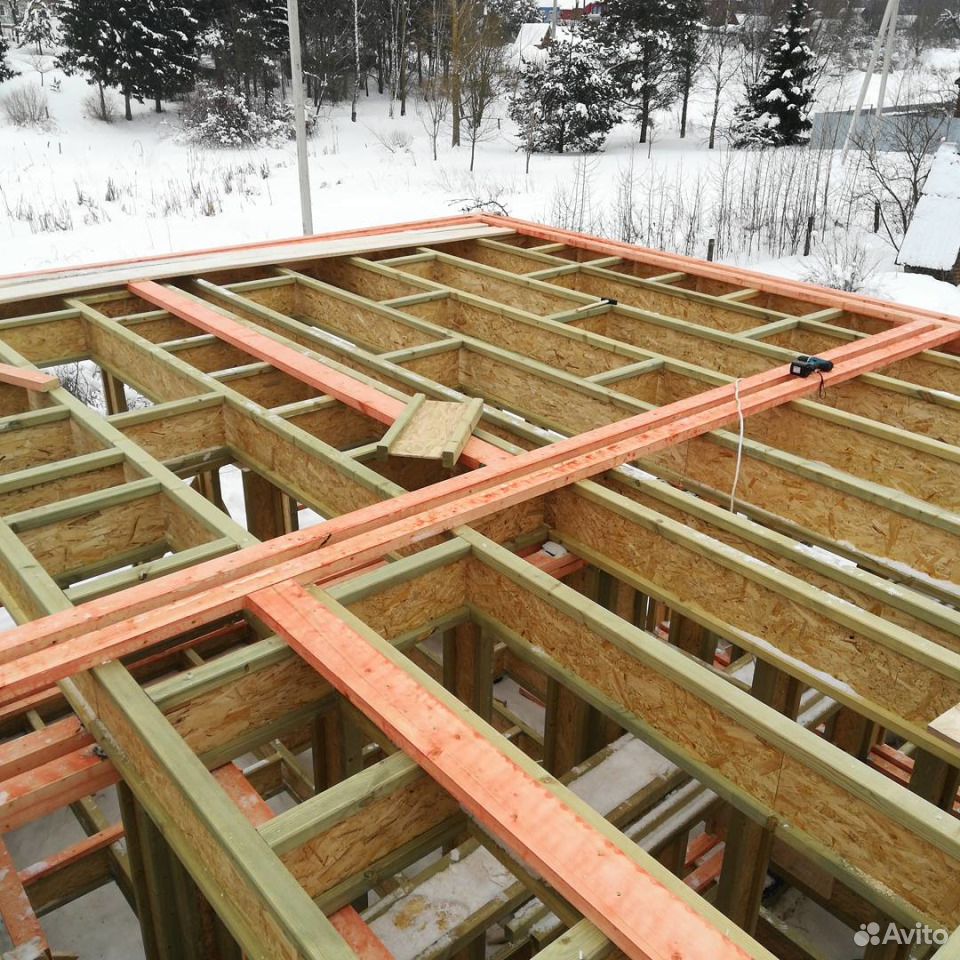

  3. Утеплитель

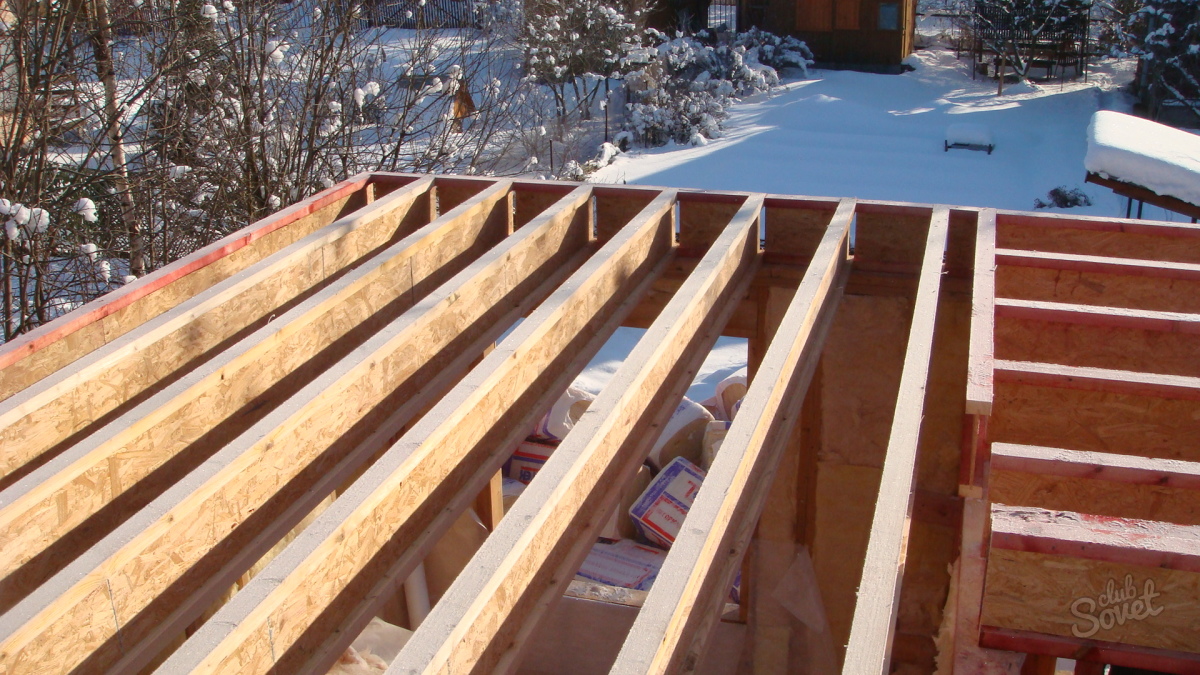

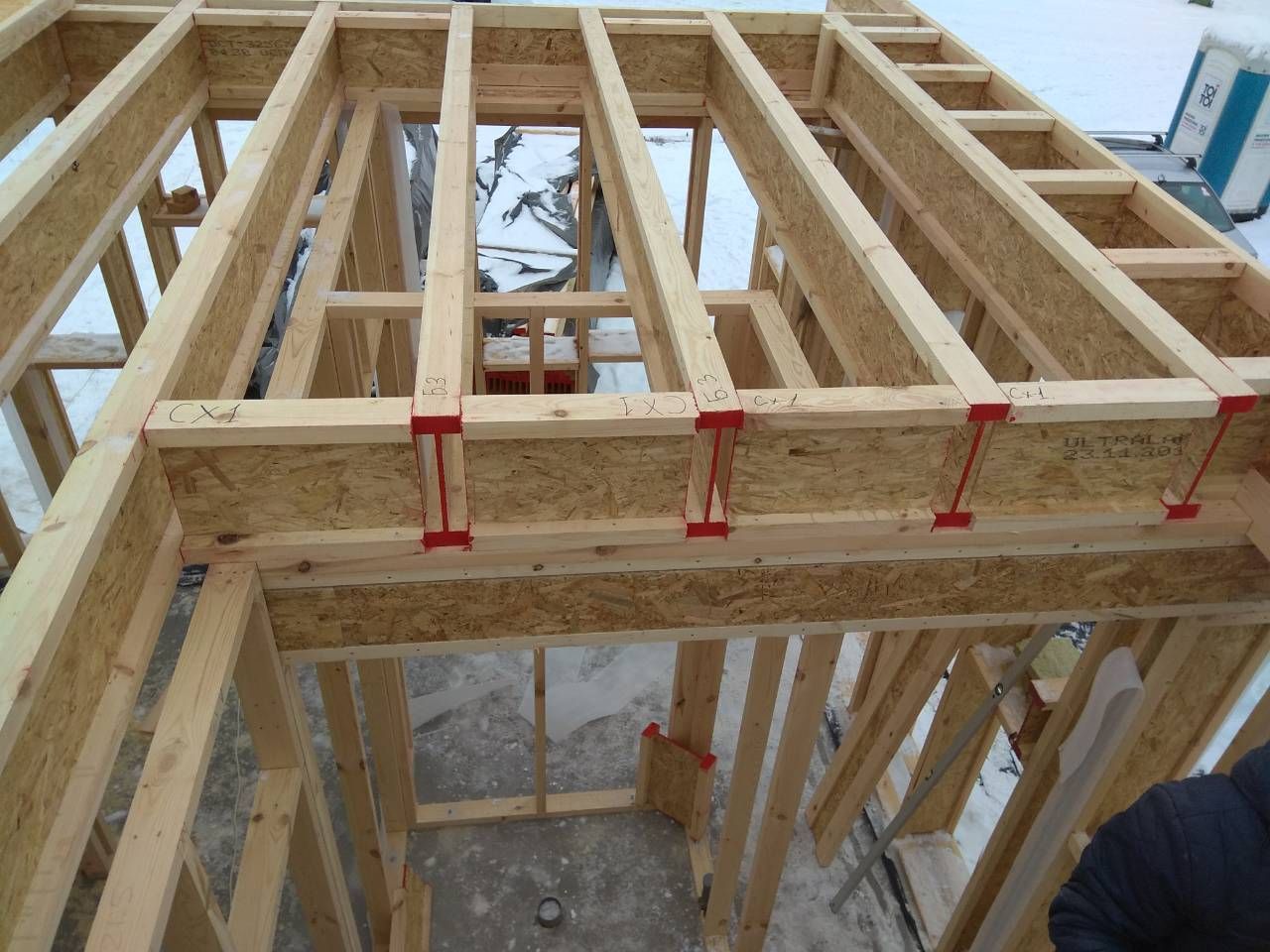

  4. Деревянные двутавровые балки (лаги)
  5. Пароизоляция или гидроизоляция
  6. Обрешетка по нижней полке двутавра (полоски OSB-3, фанеры или бруски)

Лаги для пола — расстояние между лагами для пола из досок

Способы усиления деревянных балок перекрытия

Принимая решение об усилении балок перекрытия, следует учитывать два важных момента. Во-первых, возможные варианты выполнения работ

Очевидно, что крайне важно произвести их таким образом, чтобы получить нужную несущую способность конструкции, затратив при этом минимальное количество денежных средств и времени

Во-вторых, необходимо понимать, что усилить лаги второго этажа деревянного дома и балки подвального перекрытия — это далеко не одно и тоже. Поэтому выбирать способ производства работ следует с учетом расположения конструкций в здании.

Усиление лаг при помощи накладок

Одним из наиболее простых и при этом достаточно надежных методов усиления балок является использование деревянных или металлических накладок. Перед выполнением работ необходимо разгрузить перекрытия. Для этого устанавливаются временные стойки, которые могут быть сооружены из бруса, бревен или домкратов. Чем больше длина лаг, тем чаще требуется монтировать подпорки. Если перекрытие прогнулось, при помощи стоек требуется вернуть ему горизонтальное положение.

Затем изготавливаются накладки, сечение которых подбирается, исходя из оказываемой на лаги нагрузки. При усилении перекрытия они обычно изготавливаются из бруса, а при работах по укреплению полов допускается применение стальных полос, имеющих толщину не менее 10 мм и ширину. Ширина в этом случае подбирается несколько меньшей, чем у лагов. Накладка крепится с одной или двух стороны балки, после чего надежно фиксируется при помощи болтов со стальными подкладками.

В последнее время для усиления балок стало использоваться специальное углеволокно. Этот материал эффективен при появлении в конструкции трещин. Он обматывается вокруг лаг и фиксируется с использованием эпоксидного клея. После завершения работ по усилению временные опоры необходимо демонтировать.

Усиление балок перекрытия с применением протезов

Под протезом в строительстве в данном случае понимается небольшая стальная ферма, которая может быть установлена вместо поврежденного участка деревянной балки. Для его изготовления применяются металлические прутки или, что еще эффективнее и надежнее, швеллер. Перед выполнением работ балки необходимо подпереть стойками, полностью разгрузив.

После этого дефектный участок демонтируется, а на его место устанавливается протез. Затем он обрамляется деревянными накладками для того, чтобы получить конструкцию нужной толщины. Выполнять подобные работы рекомендуется с приглашением профессиональных строителей, так как они требуют тщательного расчета и аккуратности.

Усиление лаг междуэтажного перекрытия

Одним из самых простых вариантов усилить потолок в деревянном доме является установка опор, которые смогут разгрузить несущие конструкции перекрытия. Конечно же, этот способ сложно назвать самым лучшим, так как он создает определенные неудобства и отнимает часть полезного внутреннего пространства. Разновидностью этого метода выступает установка промежуточных балок, лишенная указанных недостатков.

Благодаря лагам можно сделать идеально ровный пол в любом помещении Современные технологии в строительстве – это уникальные возможности. Для многих такие слова как бриджинг и полимеры, ленточный пол, ГОСТ, тумбы, соединения столбиком, размеры 100х200, или 150х50 ничего не говорят. Но уже сталкивавшиеся с ремонтом знают, что речь идет, скорее всего, о поле на лагах. Кто-то просто хочет сделать усиление пола, а кому-то требуется уложить новый, прочный и красивый. И очень часто используется технология устройства пола на лагах.

Полезные рекомендации

Специалисты, занимающиеся усилением перекрытий, дают советы.

Потолочные основания имеют пределы нагрузок на один квадратный метр. Если в доме потолок заканчивается чердаком, то нагрузка на балки не должна превышать 100–105 кг на 1 кв. метр площади. Когда в жилище имеется второй этаж, то перекрытие может выдерживать вес до 200 килограмм на метр квадратный. Эти показатели нужно учитывать при установке лаг и балок. Вся конструкция обязана быть с прочной основой

Ещё нужно делать хорошую теплоизоляцию, заделывать тщательно швы и щели.

Прежде чем выбрать древесину для сооружения перекрытий, обращайте внимание на качество её просушки. Плохо обработанное и просушенное дерево подвержено быстрому высыханию или деформации

Нельзя экономить на материале. Балки для перекрытий следует подбирать одинаковой толщины и длины. Они должны быть цельными, а не состоять из нескольких фрагментов.

Конечно, всю работу можно сделать самостоятельно, но для этого вам необходимо обладать не поверхностными, а очень глубокими знаниями в области прочности строительных конструкций.

О том, как правильно усилить балки перекрытия, смотрите в следующем видео.

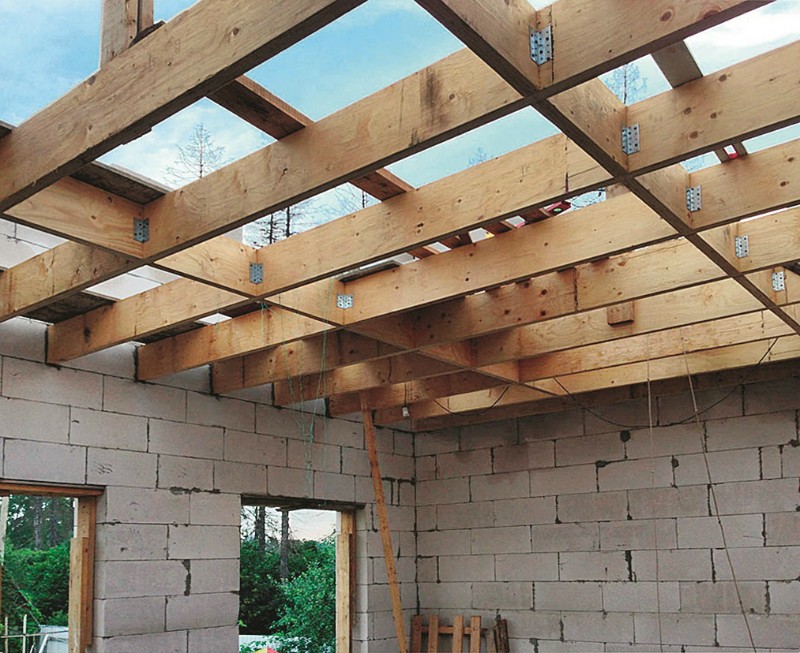

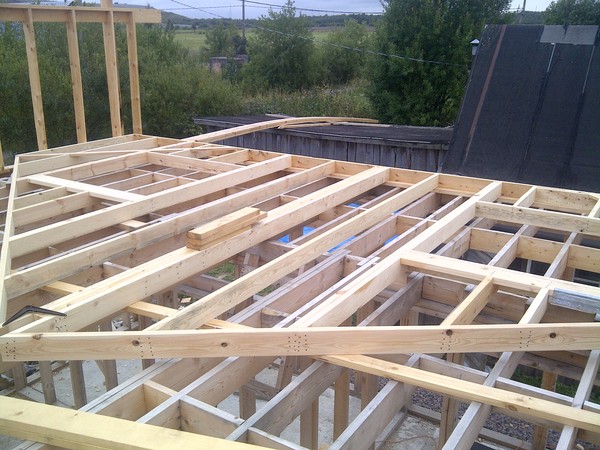

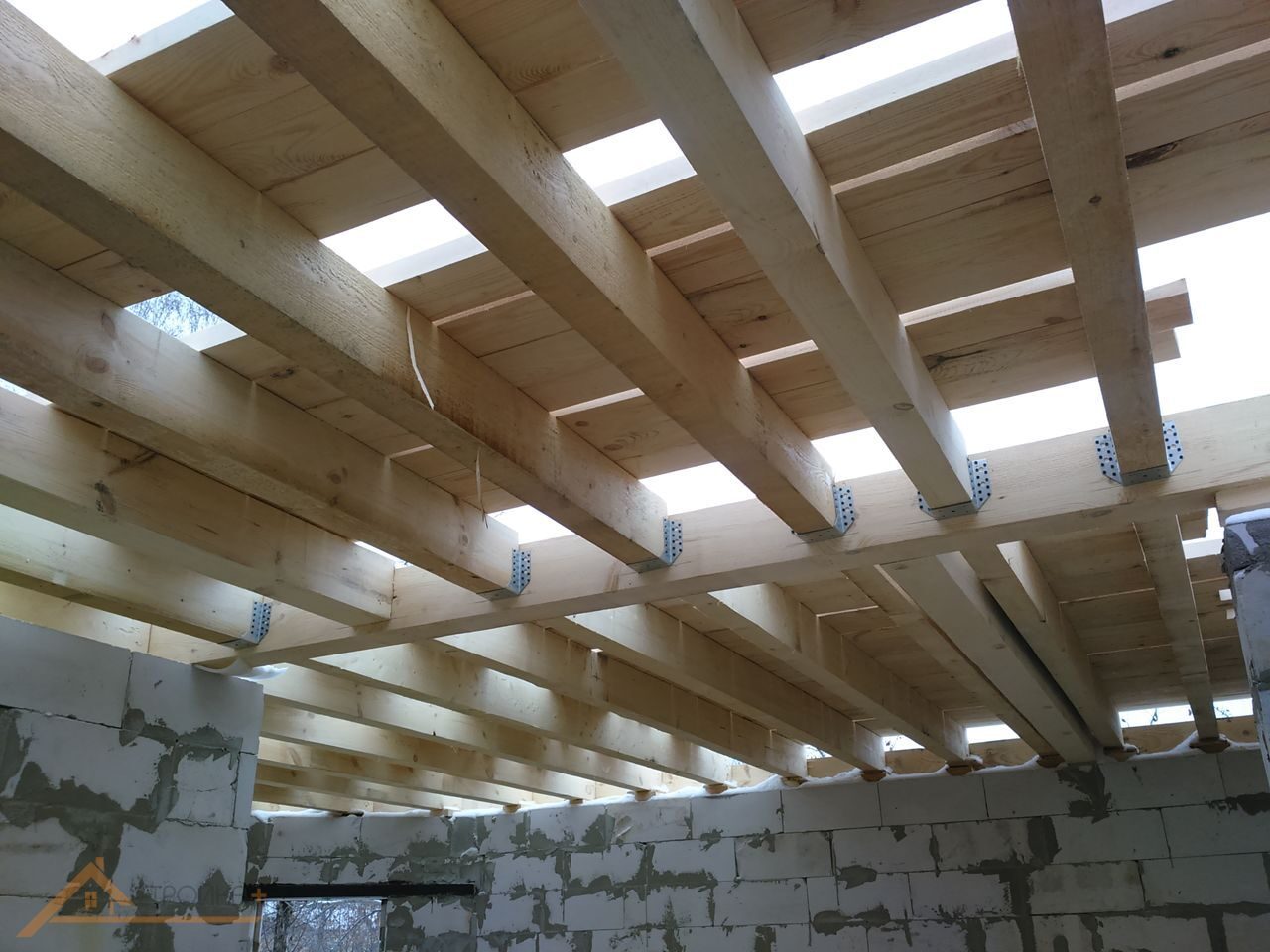

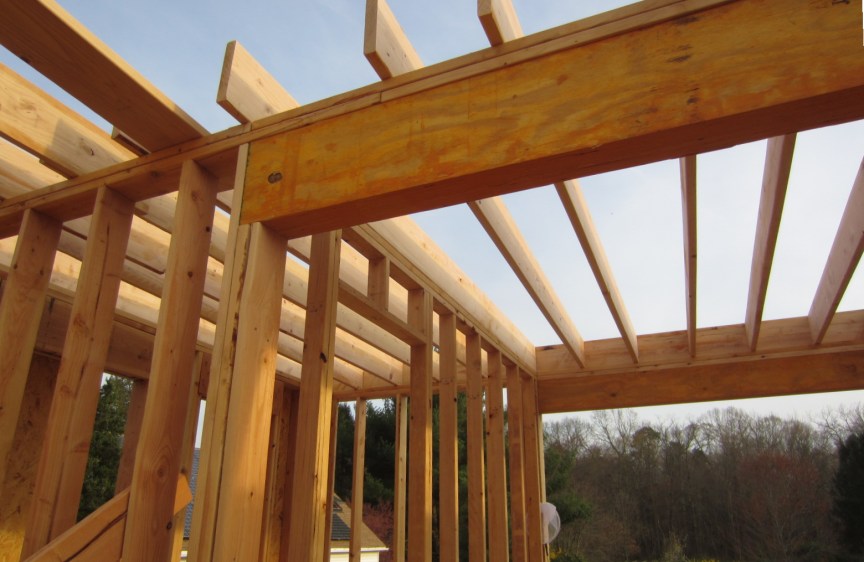

Устройство междуэтажного деревянного перекрытия

Пол второго этажа по деревянным балкам выглядит несколько иначе, чем конструкция на первом этаже

В этом случае очень важно не утепление, а звукоизоляция перекрытия, чтобы звуки и шаги не были слышны в помещениях на первом этаже

Сечение балок между 1-ым и вторым этажом зависит от перекрываемого пролета:

  • при пролете 2,2 м используют балки сечением 75 на 100 мм;
  • для пролета 3,2 м берут элементы высотой 0,2 м и шириной 0,125 м, но в некоторых случаях подходят изделия с сечением 100х75 мм;
  • для пятиметрового пролета применяют балки сечением 225х150 мм.

Шаг балок подбирают в зависимости от толщины половицы по описанной выше схеме.

При устройстве междуэтажного перекрытия пирог пола по деревянным балкам выглядит следующим образом (снизу вверх):

  • сначала идет потолок первого этажа из ГКЛ;
  • обрешетка для крепления гипсокартона;
  • балки перекрытия;
  • слой пароизоляции;
  • шумоизоляция из минеральной ваты;
  • чистовое покрытие из массивной доски.

Не забудьте все деревянные элементы перед укладкой обработать составами для защиты от гниения и горения.

Монтаж междуэтажного перекрытия

Работы по устройству междуэтажного перекрытия ведутся в таком порядке:

  1. Укладка балок производится на этапе строительства дома. Элементы укладываются с определенным шагом. Способ крепления зависит от материала стен. При укладке на кирпичные, бетонные стены или ограждающие конструкции из пенобетонных блоков балки изолируются от стен посредством двух слоев рубероида. Так они будут надежно защищены от влаги и гнили. Если есть в этом необходимость — проводят работы по усилению лаг второго этажа.
  2. Далее к нижней стороне балок фиксируют деревянную обрешетку для крепления потолка первого этажа. Для обрешетки используют брус сечением 5х5 см. Его крепят с шагом 50 см. По деревянному каркасу подшивают потолок нижележащего этажа.
  3. В пространство между балками укладывают пароизоляционный материал и прикрепляют его степлером к деревянным элементам.
  4. Далее в просветы между балками укладывают звукоизолятор. Звукоизоляция пола в деревянном доме должна быть эффективной и легкой, чтобы не перегружать перекрытие. Для этих целей идеально подойдет минераловатная плита.
  5. После этого приступают к укладке напольной доски.

Другие решения

Прежде чем усилить лаги второго этажа, можно проверить, если ли возможность их разгрузить, то есть распределить нагрузку на другие элементы.

Например, можно использовать опоры или установить дополнительные лаги. Первый вариант, однако, далеко не всегда можно реализовать. Дело в том, что опоры будут занимать место и могут создать неудобство при перемещении по помещению. Но некоторые умельцы превращают их в декоративный элемент интерьера.

Что касается установки дополнительных лаг, то, как выше уже говорилось, не всегда это возможно в силу конструктивных особенностей здания. Если же условия позволяют, то лучше добавить несколько элементов к потолочному перекрытию. Особенно это актуально в случае, когда существующие лаги не повреждены. При этом торцы новых элементов перед установкой нужно защитить рубероидом.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

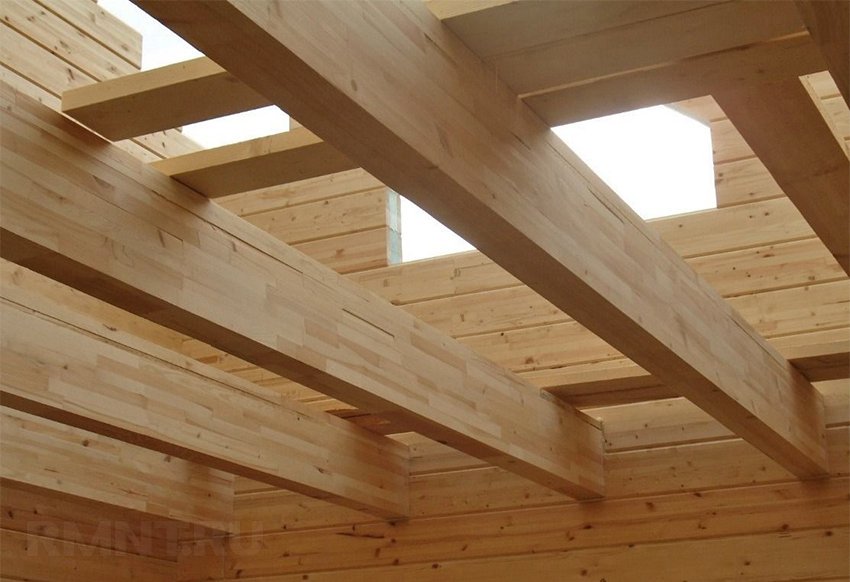

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

Длина пролёта (мм) Поперечное сечение балки (мм)
1 2000 75×150
2 2500 100×150
3 3000 100×175
4 3500 125×175
5 4000 125×200
6 4500 150×200
7 5000 150×225

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

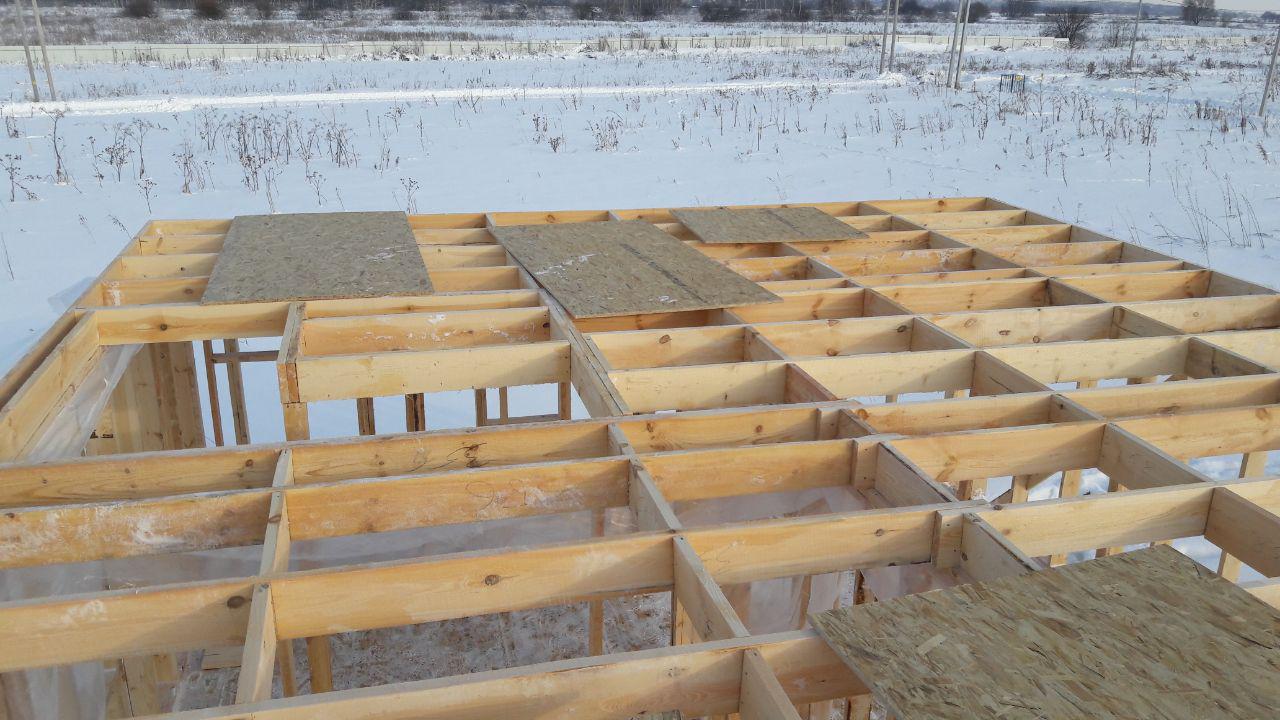

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено.
Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и
снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым
раствором. В критическом случае, если участок поврежден сильно – его лучше
удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных
выше. Металл также нужно обработать антикоррозионным раствором. Схема
устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в
несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.
Удобство работы и легкость материала приводят к тому, что углепластик
приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей
стеной. Это именно то место, где, за счет перепадов температур повреждение
древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены,
    состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает
существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия,
можно попытаться их разгрузить, т. е., распределить нагрузку с существующих
балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом
перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности,
увеличить их несущую способность можно посредством увеличения их количества.
Установка дополнительных деревянных балок позволит увеличить нагрузку на
конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы
рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных
балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим
образом и с минимальными затратами.

Монтаж на грунт

Такой способ укладки лаг применяется обычно в хозяйственных постройках, банях, беседках и пр. Древесину в обязательном порядке следует обработать антисептиками. Если необходимо сделать прочный ленточный фундамент, то нужно заранее предусмотреть продухи для вентиляции. Обычно же используется столбчатое основание.

Прежде чем укладывать лаги, необходимо удалить плодородный слой почвы. Далее делается разметка столбиков. Их можно сделать бетонными, сборными, блочными. Размер опор приблизительно 40х40 см, глубина залегания – 30 см. На дно насыпается песок слоем примерно 10 см и утрамбовывается.

Следующий этап – заливка опор бетоном. Смесь приготавливается из соотношения 1 часть цемента к 3 частям песка и 2 частям щебня. Опалубку в земле делать необязательно. Над грунтом фиксируется опалубка из обрезков ОСП или досок. При ее устройстве обязательно используется уровень. Грани опалубки должны быть вертикальными.

Легче всего делать столбики из блоков. По горизонтали они выравниваются с помощью веревки. После установки крайних столбиков по гидроуровню, следует натянуть между ними веревку. Нужно следить, чтобы отклонения не были больше ± 1 см. Этот перепад потом можно устранить при установке лаг.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

  • Выбирается брус с сечением 150х150 мм или 200х200 мм.
  • Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

  • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
  • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
  • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

  • обычный шлак, который засыпается в промежутки между балками;
  • минеральную вату;
  • пенопласт;
  • керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок


Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.


Опорный уголок из оцинкованной сталиИсточник i. ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.


Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание


Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.


Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.


Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки


Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.


В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Коротко о главном


Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Источник

Утепление

От правильно выполненного перекрытия зависит теплопроводность и звукопроводность дома. Перекрытия, особенно чердачные, лучше всего утеплять готовыми минераловатными плитами. Можно изготовить и огнестойкие плиты из опилкобетона.

Плотность таких плит — 500-600 кг/куб.м., т. е. 1 кв.м. плиты толщиной 10 мм весит 5-6 кг. Изготовляют их из различных материалов: опилки, глиняное тесто, цемент, вода (1:4:0,3:2) или опилки, известковое тесто, цемент, вода (1:1,5:0,3:2). Сушат плиты под навесом. Укладывают их по предварительному покрытию из толя. Швы замазывают глиняным или известковым тестом.

Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

Если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

Если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

Если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

Ослабление лаг из-за выборок под трубы и кабели;

Недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

52 Советы профессионалов №3″ 11

Современные технологии в строительстве – это уникальные возможности. Для многих такие слова как бриджинг и полимеры, ленточный пол, ГОСТ, тумбы, соединения столбиком, размеры 100х200, или 150х50 ничего не говорят. Но уже сталкивавшиеся с ремонтом знают, что речь идет, скорее всего, о поле на лагах. Кто-то просто хочет сделать усиление пола, а кому-то требуется уложить новый, прочный и красивый. И очень часто используется технология устройства пола на лагах.

Сразу стоит сказать, что класть пол на лагах во многих случаях просто идеальное решение. Действительно, у такого способа много достоинств

Очень важно то, что пол получается теплым

Также стоит сделать полы на лагах так как:

  • Шум от соседей по квартире снизу не будет проникать к вам;
  • Монтаж можно полностью сделать своими руками;
  • Стоимость пола и работ вполне приемлемы;
  • Провода и трубы, не очень привлекательные, но нужные, можно под таким полом спрятать;
  • Это экологичный пол.

Лагами называют брусья, которые нужны как опора для жесткого покрытия пола. Лаги могут быть из металла, из полимеров, железобетона, но обычно укладывать берутся деревянные лаги. С деревом и работать проще, и стоит оно дешевле.

От балок лаги отличаются мобильностью и меньшими размерами. Балки после монтажа, если приводить образный пример, перемещать нельзя, а лаги – можно. Да и монтировать их в разы легче, а если нужен ремонт – он будет несложным и быстрым.

Инструменты для монтажа: устройство полов по лагам в доме

Для работы вам понадобятся молоток, уровень, шуруповерт или дрель, нож. Материалы на изготовление такого пола берутся следующие – куски ДСП или фанеры, любой утеплитель, шурупы-саморезы, уголки или же П-образный крепеж.

Все необходимые инструменты для монтажа лаг можно приобрести в любом строительном магазине по доступной цене

Чтобы подготовить пол к монтажу, следует всю площадь пола освободить. Проверьте старую стяжку, если бетонный пол уже лишен целостности, его нужно подлатать. Затем удаляется мусор и пыль, все должно быть чистым. Потом нужно устранить дефект чернового пола. Пол следует загрунтовать. Сколько не говорят профи о нужности грунтовки, какое-то есть небрежное отношение к этой процедуре. Грунтовка – это правильно, она должна впитаться и просохнуть, и уж потом заполняются изъяны.

Затем, по уровню вычисляется максимальная точка поверхности в помещении. Нужно выставить отметку, чтобы это было ориентиром для последующих работ. А дальше работа развивается по двум возможным сценариям: сделать стяжку, поверхность выводя в один уровень, или выставлять лаги в уровень фанерными прокладками небольшого размера.

Требования к полам комнат многоуровневого дома

Пол второго этажа обязан соответствовать таким требованиям:

  1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.

Конструкция простая и соответствует строительным технологиям.

Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.

Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.

Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.

Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.

Несущая способность настила соответствует эксплуатационной нагрузке всего здания.

Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.

Как укрепить балку пола с помощью стали — Дом с повышенным уровнем комфорта

Со временем балки пола в старых домах могут прогибаться и даже трескаться. Когда дело доходит до недавно построенных домов, износ балок пола все еще может происходить. В этом случае очень часто длинные участки балок подпрыгивают или раскачиваются из-за пешеходного движения.

Балки перекрытия абсолютно необходимы для структурной целостности дома, и их нелегко заменить в случае их повреждения. Однако у есть несколько способов, которыми можно укрепить балки и продлить срок их службы.Один из вариантов усиления балок перекрытия — использование стальной усиливающей пластины или фальш-плиты с одной или обеих сторон балки.

Давайте рассмотрим не только сталь, но и различные способы уменьшения шаткости или провисания полов, сделав перекрытия более прочными.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Шаг первый: сначала испытание пола

Хотя балки перекрытия являются основным конструктивным элементом вашего пола, они редко покрывают всю ширину вашего дома.Фактически, у вас обычно есть балка или стена, которая поддерживает балки рядом с центром. Если в вашей ситуации есть балка, важно убедиться, что она не слишком хрупкая, прежде чем укреплять балки.

Вы можете проверить луч, выполнив очень простой тест. Идите к внешней стене напротив балки. Встаньте и встаньте на цыпочки, затем быстро опустите пятки. В этом месте вы не должны чувствовать никакого отскока.

Проведите такой же тест на участке пола на полпути между балкой и стеной.Это пятно должно произвести самый большой отскок. Затем встаньте как можно ближе к балке. Если балка имеет достаточную опору, отскок должен быть очень небольшим. Однако, если он более интенсивный, у вас, вероятно, есть балка, которая не имеет достаточной опоры или имеет меньший размер.

Для большинства описанных ниже методов требуется доступ к нижней стороне балок перекрытия. Это означает наличие подвала с легко снимаемым подвесным потолком, доступным подвалом или просто недостроенным подвалом.Тем не менее, мы предлагаем один вариант, который не потребует от вас снятия гипсокартона, если у вас есть потолок из гипсокартона в подвале.

Шаг второй: примените один из этих методов

Первый метод: стальные перемычки для усиления балок перекрытия

Первый метод усиления балок перекрытия предполагает использование стальных перемычек или крестообразных распорок для большей поддержки. Использование перемычек позволяет равномерно распределять вес по балкам.

Если в ваших балках уже есть перемычка, для них все равно можно будет разместить дополнительные ряды по обе стороны от существующей перемычки.Хотя этот вариант уменьшает отскок пола, он не сделает пол таким же жестким, как другие альтернативные методы.

Стальную перемычку

можно купить в большинстве магазинов товаров для дома, чтобы она идеально вписывалась между балками, расстояние между которыми составляет 16 или 24 дюйма.

Второй метод: сестринские балки

Самый распространенный способ укрепить балки перекрытия — это прикрепить к существующей балке другой кусок дерева или другого материала. Это называется «сестринством», и хотя обычно это делается с деревом, некоторые эксперты полагают, что сталь также может быть отличным вариантом.

Для сестры, использующей дерево, начните с измерения длины и ширины нынешней балки перекрытия. Хотя в большинстве новых конструкций для балок используются пиломатериалы 2 × 8, приобретите соответствующую ширину, соответствующую вашей исходной балке. Используйте измеренную длину, чтобы обрезать новую балку по размеру.

Используя новую деревянную балку подходящего размера и размера, нанесите несколько толстых капель строительного клея на широкую сторону существующей балки. Используйте пластиковый шпатель, чтобы разгладить клей.Затем поднимите новую балку на место и закончите, забив три гвоздя 16d с интервалом в 16 дюймов, чтобы они прошли через обе балки.

Если вы предпочитаете использовать сталь, особое внимание следует уделить выбору толщины, ширины и способа крепления стали. При таком использовании сталь называют перемычкой.

Третий метод: фальцевальные плиты

Откидная плита, сделанная из стали или конструкционной древесины, может использоваться для усиления балок перекрытия.Вы можете установить одну или две стальные пластины с каждой стороны, чтобы эффективно поддерживать балку.

Используйте один или несколько кусков стали ¼ или ½ дюйма, отрежьте их до необходимой длины и закрепите их по длине балки болтами. Другой вариант — закрепить на обеих сторонах балки короткие стальные или латексные стальные пластины болтами, чтобы отремонтировать поврежденную или потрескавшуюся секцию.

Четвертый метод: сплошная блокировка

Установка блочных вставок между балками для уменьшения шатких или провисающих полов называется «блокировкой».«Если у вас есть легкий доступ к балкам снизу, добавьте твердые блоки через каждые 4 фута, чтобы укрепить пол.

Рассчитайте ширину между двумя балками. Используя это измерение, отрежьте кусок дерева 2 на 6 или 2 на 8. Поместите брус между двумя балками пола и закрепите гвоздями 16d. Вбейте гвозди в каждую сторону блокировки для надежной фиксации.

Повторите тот же процесс через каждые 4 фута вдоль балок. Однако, как только вы дойдете до следующего набора балок, расшатайте блокировку внутри полости, чтобы новые гвозди не мешали уже установленным.

Шаг третий: закрепление фанеры ниже

Если вышеперечисленные методы просто невозможны, вы можете укрепить пол и балки, установив под ними толстые листы фанеры. Слой фанеры толщиной ¾ дюйма, надежно прикрепленный к нижней стороне балок, может успешно укрепить пол и предотвратить его раскачивание или провисание.

Однако для того, чтобы это сработало, абсолютно необходимо прочное соединение между балками и новой фанерой. Начните с шлифовки сторон балок, которые будут прикреплены к фанере.Затем нанесите строительный клей вдоль каждой балки и поднимите фанеру на место. Закрепите фанеру несколькими шурупами.

Фанера должна проходить параллельно балкам, а не поперек них. Расположив листы по центру, у вас будут открыты концы балок. У вас также есть возможность дополнительно усилить, используя жесткие стальные ремни.

Шаг четвертый: добавление балки или стены

Последний вариант усиления балок перекрытия не требует доступа к нижней стороне балок и может быть выполнен поверх потолков из гипсокартона. Построив стену или установив балку, перекрывающую балки, вы сделаете пол жестче и уменьшите вероятность подпрыгивания или провисания.

В зависимости от того, где вы разместите стену или балку, вы можете уменьшить дефект до 98 процентов. Как правило, чем длиннее балка перекрытия без опоры, тем больше она прогибается. Строя стену, вы разделяете этот пролет и для достижения наилучшего результата размещаете стену в центре балок.

Этот метод требует немного больше времени и усилий.Если вы строите стену, не забудьте поставить по стойке под каждую балку. В то время как, если вы идете по маршруту балки, он должен будет поддерживаться деревянными или регулируемыми стальными стойками по всей длине.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Завершение

Существует множество вариантов усиления балок перекрытий из стали и пиломатериалов, которые подходят для вашей конкретной ситуации.Независимо от того, выберете ли вы стальную перемычку, разделочные пластины, фанеру или даже стену, вы эффективно уменьшите раскачивание, изгиб и провисание пола, чтобы создать жесткую и надежную поверхность.

Руководства по теме

Джессика Стоун

Джессика считает себя энтузиастом обустройства дома и дизайна. Она росла в окружении постоянных проектов по благоустройству дома и многим из того, что она знает, обязана помогать отцу отремонтировать дом ее детства.Будучи жительницей Лос-Анджелеса, Джессика много времени проводит в поисках своего следующего DIY-проекта и делится своей любовью к домашнему дизайну.

Недавно опубликованные

ссылка на Можно ли проветрить сушилку в гараже?

Можно ли проветрить сушилку в гараже?

При планировании реконструкции прачечной есть над чем подумать. Один аспект, который требует серьезного размышления, — это то, где вентилировать сушилку. Гараж может показаться идеальным местом для…

ссылка на Что такое подкладка под гараж и насколько она эффективна?

Что такое подкладка под гараж и эффективна ли она?

Отделка под гаражом самым незаметным образом добавляет дополнительное место для хранения вашего автомобиля. Итак, что же такое заправка под гаражом, и является ли она эффективным дополнением к вашему дому? Вытачка под …

Арматурные балки перекрытия — Concord Carpenter

Арматурные перекрытия

Роберт Робиллард о ванных комнатах, домашнем ремонте и модернизации

Ремонт несущих балок перекрытия

Как подрядчик по ремоделированию и плотник, одна из распространенных проблем структурного каркаса, которую я вижу в работах по ремоделированию ванных комнат, — это балки пола, которые были вырезаны, просверлены, надрезаны или должны быть вырезаны для размещения водопроводных труб и водостоков.Самое время решить эти структурные проблемы, такие как усиление балок перекрытия, во время его строительства, модернизации или реконструкции.

Подрядчики могут прорезать перекрытия перекрытия для размещения сантехники или механического оборудования HVAC, если они должным образом переносят нагрузку на пол на прилегающие балки, добавляя коллекторы.

Заголовок и обрамление проемов в полу:

В идеальном мире на любой разрезанной балке перекрытия должна быть установлена ​​перемычка, желательно две и двойные смежные балки.Все коллекторы должны быть прибиты к разрезанным балкам, а их концы прикреплены к двум смежным непрерывным балкам перекрытия. Коллекторы предназначены для передачи нагрузки пола на соседние триммерные балки. Использование подвесов для балок облегчает этот ремонт.

Одиночный заголовок, прибитый к обрезанной балке и неразрезной балке, будет работать для проемов менее 4 футов. Если ширина жатки превышает 4 фута, необходимо удвоить балки жатки и триммера. Мы часто называем удвоение балок или другого каркаса «сестринским».Сдвоенные триммерные балки и перекладины должны быть правильно прибиты вместе парами гвоздей 16d через каждые 16 дюймов, чтобы они действовали как балки.

Усиление балок перекрытия лучше всего производить путем удвоения балок перекрытия. Двойное перекрытие балок рекомендуется под стенами, тяжелыми предметами, такими как ванны, и при больших проемах. Удвоение балок может решить множество проблем, таких как провисание, неровность или недостаточный размер балок пола.

Иногда при реконструкции невозможно установить балку пола во всю длину из-за наличия сантехники, существующих стен или готовых полов или потолков.В таких ситуациях иногда имеет смысл зачистить балки пола или даже все балки пола.

Шаги от балки перекрытия

  1. Определите местоположение водостока.
  2. Определите размер вашего сантехнического бокса ».
  3. Для двойного коллектора отмерьте три дюйма от вашего «сантехнического бокса» [3 дюйма — ширина двойного заголовка] и отметьте квадратную линию на балке, которую нужно разрезать.
  4. Используйте циркулярную пилу, чтобы начать пропил, и закончите сабельной пилой.
  5. Измерьте расстояние между необрезанными балками триммера и отрежьте четыре выступа.
  6. Поместите две балочные подвески под первую перемычку ДО того, как что-либо скрепить. Это важно, если потолок внизу накрыт. Если потолок открытый, можно после этого установить вешалки.
  7. Направьте гвоздь первой жатки в прорезанную балку, а через триммерные балки — в жатку. Используйте обычные гвозди диаметром 16 D и убедитесь, что вершины балок находятся на одном уровне.
  8. Добавьте вторую приставку и направьте ее через балки триммера.
  9. Прибейте двойные заглушки друг к другу по три общих гвоздя 16 D на каждую ногу.
  10. Закрепите коллекторы на балке триммера с помощью гвоздей структурных креплений SDS
  11. Повторите с другой стороны.

Стружка перекрытия перекрытия или элемента каркаса

Стружка — эффективный метод, который позволяет добавить прочности и исправить мелкие проблемы, влияющие на балки перекрытия. Струповка заключается в том, чтобы взять кусок дерева и закрепить его на проблемном месте.Я часто использую клей и шурупы, чтобы прикрепить фанеру толщиной 3/4 дюйма в качестве струпьев к обеим сторонам балки, насколько я могу прикрепить.

Я часто наношу струпья на перекрытия перекрытий, на которых ранее или в настоящее время будут делаться выемки или просверливаться для установки водопроводных труб.

Примечание — на фотографиях показана недавняя реконструкция ванной комнаты, в которой мы переместили слив для ванны через несколько балок пола. Система перекрытий состоит из балок 2 × 10, расположенных на расстоянии 12 дюймов по центру.Перед тем, как просверлить отверстия в этих перекрытиях, мы установили на каждую из них фанеру толщиной 3/4 дюйма. Мы вырезали и сложили вдвое коллектор, на котором должна была быть установлена ​​сифон для ванны.

Стружка также часто используется при гнилых стропилах и стеновых стойках. Недавно мы успешно применили технику стружки в этом проекте настила крыши.

Обрамление проемов в полу Практическое видео:

Как исправить провисание полов

Одна из самых частых жалоб владельцев старых домов — провисшие полы.В моем собственном доме, например, каждый этаж ведет к центральной лестничной клетке. Провисающие полы, как правило, вызывают только раздражение, но они могут указывать на ухудшение ситуации. Вот краткий обзор наиболее распространенных проблем и несколько типичных средств их устранения.

В зависимости от условий можно усилить или отремонтировать существующие элементы каркаса, такие как балки перекрытия или стропила крыши, путем добавления армирующего материала.

Роб Лианна

Причины провисания полов в старых домах

Обычно полы располагаются ближе к центру дома, потому что стены по периметру построены на прочном, глубоком фундаменте и очень мало оседают.Однако основные опорные балки внутри этого периметра часто поддерживаются импровизированными столбами.

Как осмотреть дом, когда пол у вас наклонный

  1. Осмотр опорных балок: Если ваш дом построен над подвалом, сначала осмотрите все опорные балки и стойки подвала в местах их соприкосновения с полом. С подозрением относитесь к деревянным столбам, установленным на земляном полу, или деревянным столбам, залитым бетоном вокруг оснований столбов. Поскольку столбы медленно гниют и тают в полу, дом оседает снизу вверх.В качестве теста вставьте металлический зонд или отвертку в стойку на уровне пола. Если эта область мягкая, тупая или гнилая, возможно, вы нашли свою проблему.
  2. Осмотрите балки пола: Также обратите внимание на балки пола, которые были неправильно обрезаны для установки труб, проводки или воздуховодов HVAC.
  3. Ищите повреждения и влагу насекомыми : Если у вас был хронически влажный подвал или подполье, поищите признаки повреждения насекомыми элементов конструкции. Жуки с пороховыми столбами оставляют балки и балки с небольшими отверстиями, муравьи-плотники обычно появляются при первых признаках теплой погоды весной, а термиты обычно оставляют характерные грязевые туннели на фундаментах и ​​столбах.Затем решите проблемы с влажностью вокруг и под домом и отремонтируйте изношенные или поврежденные элементы конструкции.

Опорные стойки не должны стоять на грунтовом полу, а вместо этого должны быть заменены на бетонные опоры с опорами, которые распределяют нагрузку.

Роб Лианна

Неправильные отверстия и зазубрины от переделок и текущих коммуникаций являются основным источником ослабления балок. Как правило, в средней трети балки или в любом месте ее нижней части никогда не должно быть разрезов или пробивных отверстий.Пазы на конце балки не должны превышать 1/4 глубины балки. Центральные выемки (B) не должны превышать 1/6 глубины балки. Отверстия должны быть на расстоянии минимум 2 дюйма от верха или низа балки и не более 1/3 глубины балки.

Три способа исправить провисающий или наклонный пол

  1. Добавить армирующий металл: В зависимости от условий можно усилить или отремонтировать существующие элементы каркаса, такие как балки перекрытия или стропила крыши, путем добавления армирующего материала.Иногда целесообразно укладывать элемент с обеих сторон фанерой, но для обеспечения максимальной прочности фанера должна быть установлена ​​правильно.
  2. Сестринство: Лучшим вариантом является слияние, когда идентичная древесина прикрепляется к элементу болтами.
  3. Создание сестринской пластины с откидной крышкой: Еще лучше подобрать сестринскую пластину, кусок стали или фанеры от 1/4 ″ до 1/2 ″. Для устранения локализованных повреждений также можно использовать две откидные пластины.

Если этого ремонта недостаточно, также подумайте о подкреплении балок или балок, которые были вырезаны, просверлены или надрезаны для труб, проводов или воздуховодов.

Протяните веревку по полу, чтобы оценить величину прогиба, а затем используйте ее в качестве ориентира для улучшения при поддомкрачивании.

Роб Лианна

Одно из достоинств прогиба пола — его ремонтопригодность. Плохая новость в том, что это часто занимает много времени. Решение проблемы провисания полов или поврежденных подоконников и концов балок, которые способствуют этому, часто включает в себя домкрат. Обычный сценарий — установка временных домкратов и опорных балок, а затем постоянных столбов и балок поверх новых опор.Натянутая натянутая струна по полу покажет степень отклонения и улучшения. Стойки, устанавливаемые на грунтовых полах, следует заменить на бетонные опоры с опорами. Поместите деревянные стойки на металлические опоры для столбов, чтобы создать водонепроницаемую преграду между стойкой и основанием.

Домкрат должен происходить медленно; Ваш пол долго просыпался, поэтому вы не можете быстро подтолкнуть его, не вызвав трещин и напряжения в здании. Как и в случае другого ремонта конструкции, домкрат также должен выполняться надлежащим образом.Вы не можете просто поставить винтовой домкрат под самое нижнее место и начать вращение. В идеале кто-то с опытом оценит проблему и установит столбы и все необходимые балки. Затем вы можете завинчивать домкраты на пару оборотов в месяц. Ожидайте потрескавшейся штукатурки по пути и стремитесь не к совершенству, а просто к стабильности и совершенствованию. В конце концов, если бы для нас были важны идеально ровные полы и чистые стены, мы бы не жили в старых домах, не так ли?

В качестве меры предосторожности вы можете связаться с инженером-строителем, прежде чем выполнять какие-либо работы.

Нужно исправить провисающий потолок? Глянь сюда.

Теги: | Иллюстрации Роба Лианны Пол из твердых пород дерева OHJ Ноябрь / декабрь 2007 г. Журнал Old-House Роб Лианна Стив Джордан

Стив Джордан

Стив Джордан занимается ремонтом и реставрацией старых домов в течение сорока лет и за последние двенадцать лет отремонтировал и восстановил только тысячи окон. Он окончил Программу сохранения исторического наследия Корнельского университета и в течение 17 лет работал редактором Old-House Journal.

Ещё из этой категории

Рекомендации по продукции

Вот некоторые расходные материалы и продукты, которые мы считаем необходимыми. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты с учетом их полезности и качества.

Армирование балок фанерой ⋆ 🌲 ThePlywood.com

Если ваш дом не построен на бетонной плите, где плита является черным полом для первого этажа, сам пол опирается на балки перекрытия.Обычно это брус размером 2 x 8, 2 x 10 или 2 x 12 дюймов, в зависимости от пролета между опорами и расстояния между самими балками. Это предусмотрено строительными нормами и правилами и применяется уже много лет.

Номинальный размер балки Расстояние между балками по центру Сорт пиломатериала: Выберите конструкционный Сорт пиломатериала: № 1 Сорт пиломатериала: № 2
2 ”x 6” 16 11 ’4” 10 ’11” 10 ’9”
20 9 ’11” 9 ’7” 9 ’1”
2 ”x 8” 16 15 ’0” 14 ’5” 14 ’1”
24 13 ’1” 12 ’4” 11 ’6”
2 ”x 10” 16 19 ’1” 18 ’5” 17 ’2”
24 16 ’8” 15 ’0” 14 ’1”
2 ”x 12” 16 23 ’3” 21 ’4” 19 ’11”
24 20 ’3” 17 ’5” 16 ’3”

В последнее время инженерные деревянные балки, которые по сути представляют собой тонкую двутавровую балку, заменили габаритные пиломатериалы во многих новых домах.Эти балки состоят из квадратного бруса размером 2 x 2 дюйма сверху и снизу, с перемычкой из фанеры или OSB между ними. Это позволяет строить дом из меньшего количества древесины, сберегая ресурсы и снижая затраты. Двутавровая балка, изготовленная из деревянных изделий, с меньшей вероятностью будет перегибаться, скручиваться, изгибаться или деформироваться. Это устраняет многие скрипы пола, которые вы найдете в старых домах.

Эти скрипы обычно указывают на проблему с балками пола, хотя в действительно старых домах это может происходить из-за усадки дощатого настила и выдергивания гвоздей.Эти старые дома не были построены с современными гвоздями для пола, у которых есть закрутка, чтобы они не поднимались со временем и не прогибались.

Балки перекрытий могут слегка деформироваться или деформироваться с возрастом, особенно если они установлены в месте, где они подвергаются сильному воздействию влаги. Фанерный черновой пол имеет тенденцию удерживать их на месте, но скручивание или деформация будет тянуть гвозди, либо протягивая их через черновой пол, либо вырывая их из балки пола. Что из этого зависит от того, что еще происходит с балкой.Если балка начинает гнить из-за влаги, гвоздь, скорее всего, выдергивается из балки.

Помимо того, что полы скрипят, балки, которые стали несколько гнилыми, становятся слабее, что позволяет полу и балкам изгибаться сильнее. Когда вы чувствуете пористость пола, не думайте, что это просто незакрепленные половицы или черный пол; но также и потенциальная проблема с балками пола, которую необходимо изучить. Если есть какие-либо повреждения балок, их следует укрепить.

Хотя вы, возможно, уже знаете, что хороший фанерный пол укрепляет ваш дом, вы можете не знать, что армирование балок фанерой может добавить структурной целостности. Если вы заметили, что одна или несколько балок скрипят, или если вы начинаете чувствовать некоторую подпрыгивание при ходьбе, пора приступать к работе.

Как укрепить балки фанерой

Если балка треснула или провисла, ее необходимо быстро отремонтировать. Чем дольше вы его оставите, тем хуже станет.Более того, провисание полов может иметь и другие последствия, например, провисание стен, что приводит к образованию трещин в гипсокартоне.

Некоторые люди усиливают балки пола, натирая стружку на другой кусок пиломатериала того же размера, что и использовался изначально, по сути, делая двойную балку. Хотя это функционально, это также дорогостоящее средство укрепления балки за счет использования большего количества материала, чем необходимо. Никогда не рекомендуется использовать кусок пиломатериала меньшего размера, например, стружку размером 2 x 6 дюймов на стороне балки пола 2 x 8 дюймов, поскольку новый кусок не будет таким же прочным, как старый.

Лучшим вариантом является стружка фанеры хвойных пород толщиной ½ дюйма с обеих сторон или фанеры из мягкой древесины толщиной ¾ дюйма с одной стороны, что столь же эффективно и в конечном итоге дешевле. Если вы когда-нибудь смотрели на конструкционные деревянные балки, которые они используют сегодня, вы заметите, что полотно обычно состоит из фанеры или OSB толщиной всего ½ дюйма, поэтому достаточно фанеры толщиной ½ дюйма.

Фанера — это прочный ламинат, состоящий из нескольких тонких слоев плотной древесины, склеенных между собой при сжатии. Некоторые считают, что он уступает стандартным пиломатериалам, но почти всегда верно обратное! Качественный кусок фанеры обычно прочнее, чем соответствующее количество стандартной древесины.

  1. Измерьте расстояние от низа пола до низа балки. Этот размер должен быть 5 ½ дюйма, 7 ½ дюйма, 9 ½ дюйма или 11 ½ дюйма. Если окажется, что размер ровный, без ½ дюйма, то это действительно очень старый дом, в котором не использовались шлифованные размерные пиломатериалы.
  2. Измерьте длину балки. Вы хотите ремонтировать не только часть балки, а, скорее, всю ее длину. Добавление только частичного армирования создаст точку напряжения на конце армирования, что позволит ускорить повреждение исходного соединения.
  3. Вырежьте две полосы фанеры ½ дюйма или одну полосу ¾ дюйма, чтобы они соответствовали измеренному размеру существующих балок перекрытия. Если длина балок превышает восемь футов, вам потребуется использовать несколько полос фанеры для поддержки балки. В этом случае вы можете:
    1. Добавьте дополнительный слой поверх арматуры фанеры для усиления стыка. Если вы решите это сделать, сделайте дополнительное армирование длиной четыре фута.
    2. Используйте фанеру ¾ дюйма с обеих сторон существующей балки и смещайте стыки как минимум на два фута, чтобы не создавать точки напряжения.
  4. Просверлите линию пилотных отверстий ¼ дюйма с интервалами в шесть дюймов по обоим длинным краям каждой фанерной арматурной полосы .
  5. Проверьте балку на уровне 8 футов или другой длинной прямой кромкой. Если балка треснула или заметно провисает, вам понадобится гидравлический домкрат , чтобы поднять ее. При этом рекомендуется подложить под домкрат тяжелый деревянный брусок 6 × 6, чтобы он поддерживался.
  6. Измерьте расстояние между нижней частью провисшей балки пола и верхом домкрата.
  7. Отрежьте кусок пиломатериала 4 × 4 по размеру измеренного расстояния.
  8. Поместите 4 × 4 между домкратом и балкой пола. Он должен плотно прилегать. В противном случае слегка приподнимите домкрат. Часто бывает проще с помощником установить 4 × 4.
  9. Слегка приподнимите балку. Этот процесс может быть длительным, так как вы должны поднимать не более дюйма в день. Более высокий домкрат может повредить гипсокартон или стены в доме.
  10. После того, как балка будет должным образом выпрямлена, пора вернуться к процессу армирования фанерой.Начните с нанесения строительного клея на поверхность одной из фанерных досок. Расположите доску напротив одной стороны балки. Используйте зажимы, чтобы удерживать его на месте.
  11. Просверлите пилотные отверстия 3/16 дюйма в балке, центрируя их в отверстиях, которые у вас уже есть в арматуре фанеры. Вставьте болты ¼ ” в направляющие отверстия и затяните их в балке с помощью трещотки и головки .
  12. Повторите шаги с 10 по 12 с другой стороны балки.

Усиление балок, когда под них невозможно пройти

Некоторые пространства для обхода не подходят для самостоятельной работы; не хватает места для работы. В этих случаях вы все равно можете укрепить балки и устранить слабые или скрипучие участки, открыв балки сверху. Однако это будет гораздо более сложная работа, и ее лучше оставить, когда вы все равно собираетесь заменить пол.

Для этого необходимо удалить покрытие пола. В некоторых случаях, например, при ковровом покрытии, напольное покрытие можно сохранить и использовать повторно; но с другими типами полов вы также можете запланировать переделку, так как нет способа удалить пол, не повредив его.В любом случае, когда пол будет поднят, вы сможете увидеть черновой пол.

При работе с балками сверху потребуется вырезать участки черного пола. Возникает соблазн сократить как можно меньше, чтобы свести к минимуму количество чернового пола, которое вам нужно будет заменить. Однако, чтобы должным образом укрепить балку перекрытия, вам необходимо укрепить большой пролет, не менее шести футов в длину.

Для любого армирования потребуется удалить фанерный черновой пол от центральной линии балки перекрытия на одной стороне балки до центральной линии армируемой балки, если армирование выполняется только с одной стороны.Армирование должно быть выполнено из фанеры хвойных пород толщиной не менее дюйма.

Армирующая балка пола, Бен Фриман

Все замены чернового пола должны производиться таким образом, чтобы новый черновой пол имел надлежащую опору. Это означает, что края, параллельные направлению балок пола, должны опираться на сами балки. В новом домостроении смежные части чернового пола разделяют верхнюю часть балки пола, причем каждая деталь устанавливается так, чтобы она проходила посередине балки.Это дает достаточно поверхности для того, чтобы обе части чернового пола можно было прибить к балке пола.

  1. Выявите места скрипа, осторожно пройдя по полу. Отметьте каждой скрипучей точки для дальнейшего исследования. Исследуя черновой пол, ищите признаки сырости или гнили . Проткните подозрительные участки чем-нибудь острым, чтобы увидеть, не кажутся ли они мягкими. Губчатые детали также следует пометить для замены. Сейчас идеальное время для ремонта и решения проблем, которые вызывают проблемы, поэтому проведите тщательное расследование.
  2. Если ущерб серьезный, свяжитесь со своим страховым агентом домовладельца, прежде чем продолжать работу. Возможно, вам потребуется подать иск.
  3. Отметив все плохие места, нарисуйте мелом линии, чтобы знать, где вырезать. Любые разрезы, которые вы делаете параллельно балкам пола, должны проходить по центральной линии ближайшей балки. У вас должен быть способ прикрепить новую фанеру, чтобы укрепить балки.
  4. Используйте циркулярную пилу , чтобы удалить поврежденные участки фанеры, установив лезвие на 1/8 дюйма глубже, чем толщина фанеры.Много ли проблемных мест? Вы можете сэкономить время и силы, поддев поврежденный черновой пол целиком и заменив его вместо того, чтобы делать много отверстий.
  5. Для участков вблизи стен, недоступных для вашей пилы, используйте молоток и долото или многофункциональный инструмент, чтобы разрезать поврежденную древесину. Имейте в виду, что через черновой пол проходят гвозди, которые могут попасть в пильное полотно и повредить пильный диск или оторвать гвоздь, разлетевшись осколками.
  6. Осмотрите балки под теми участками, которые вы открыли, чтобы обеспечить доступ. Если кажется, что они провисают, возможно, вам придется укусить пулю, пройти под дом и следовать приведенным выше инструкциям по закреплению балок фанерой. К счастью, вы можете выполнить часть работы сверху. Как только любые проблемы будут решены, вы можете перейти к установке нового чернового пола для заделки поврежденных участков.
  7. Фанера обычно бывает в листах 4 × 8 футов, хотя на некоторых площадках есть другие размеры.Выберите ту же толщину, что и существующий черновой пол, и приобретите достаточно, чтобы учесть все поврежденные участки, плюс немного больше на случай, если вы сделали ошибочные измерения.
  8. Измерьте все поврежденные участки и соответственно обрежьте новый фанерный пол. Вы должны обеспечить хорошее прилегание к прилегающему черновому полу.
  9. Перед установкой новой фанеры нанесите слой строительного клея на верхний край балки.
  10. Затем прикрутите фанеру на место.Для этого хорошо подойдут шурупы для гипсокартона. Установите винты с интервалом в четыре дюйма, чтобы добавить прочности. Если вы предпочитаете использовать гвозди, а не шурупы, то обязательно покупайте шурупы с закруткой, чтобы они со временем не расшатались.
  11. Нанесите полоску строительного клея на стыки между фанерными панелями. Это прибавит сил и поможет предотвратить проблемы в будущем.
  12. Заново установите чистовой пол или установите новый пол.

Хотя эти работы могут быть трудоемкими и требующими много времени, армирование балок фанерой защищает ваши вложения в ваш дом.Сделав это самостоятельно, вы сэкономите деньги — даже если вы купите самую лучшую фанеру, шурупы и строительный клей.

Ремонт и замена поврежденных балок пола

Отремонтировать обвисший, треснувший или сломанный каркас пола.

Роб Робиллард

Недавно мне пришлось ремонтировать треснувшую балку пола. Я полагаю, что где-то в мире есть перекрытия пола, которые нужно отремонтировать, с широко открытыми, четкими отсеками для балок, без труб, проводов или препятствий.К сожалению, это не мой мир.

Эта балка была установлена ​​в 1863 году и располагалась прямо под тем местом, где сейчас стоит тяжелый холодильник. При первоначальном осмотре выяснилось, что кто-то слишком сильно надрезал балку, а затем установил временную заплату. Вырез был сделан там, где балка перекрытия углублялась в деревянную балку, поддерживаемую выступом дымохода.

Неправильная насечка может ослабить балку перекрытия.

Corbeling — это «старая школа», состоящая из перекрывающих друг друга кирпичей, причем каждый ряд выходит дальше от вертикали стены, чем ряд ниже.Привязка была сделана для украшения или для поддержки несущих балок, как в этой ситуации.

Я предполагаю, что много лет назад через это место проходила старая вентиляционная или печная труба, и подрядчику нужно было отрезать эту часть балки, чтобы завершить установку. Сегодня этот тип выемки не допускается кодексом.

Пазы

могут снизить прочность балок перекрытий, хотя некоторые выемки допустимы, в зависимости от их местоположения, как того требует Международный жилищный кодекс [IRC].Вот хорошее практическое правило:

  1. Пазы не должны быть глубже 1/6 глубины балки.
  2. Пазы на конце балки не должны быть глубже 1/4 глубины.
  3. Ограничьте длину вырезов до 1/3 глубины балки.

Агрессивная выемка не только разрушила эту балку, но и повлияла на структурную целостность системы перекрытий наверху. Что еще хуже, из-за холодильника над нашей балкой пол провисал.

Сильно потрескавшаяся или провисшая балка пола со временем может усугубиться, что приведет к наклону или неровности пола над ней.

Необходимые инструменты и материалы
  • Уровень
  • Пила сабельная
  • Молоток 5 фунтов
  • Рулетка
  • Несущие винты и подвесы для балок, если применимо
  • Электропила
  • Обшивка бруса или клееного бруса, если требуется для повышения прочности
  • Шайбы деревянные
  • Гидравлический домкрат или металлические домкраты
  • Разное. ручной инструмент
  • Ударная отвертка и принадлежности

Сначала удалите или временно переместите электрические кабели и трубы, которые мешают ремонту.Удалите все оставшиеся застежки и фурнитуру.

Сестринская балка

Исправить проблемную балку несложно, и обычно ее можно выполнить, закрепив новую балку рядом с поврежденной балкой пола, увеличив толщину элемента каркаса вдвое. Это называется «сестринство».

Планировалось установить новую балку рядом со старой.

Эта система перекрытий была построена в 1863 году и позже была усилена средней балкой на расстоянии примерно 7 футов.Поврежденная балка была размером ровно 2 дюйма на 6-1 / 4 дюйма в глубину — истинное значение 2 × 6.

«Объединение» балок означает скрепление балок вместе через поверхность, чтобы вдвое увеличить толщину каркаса.

Мой подход заключался в установке новой балки рядом с ней, опираясь одним концом на 3 дюйма на среднюю балку и устанавливая подвеску балки с другой стороны. Я бы объединил их вместе с помощью структурных винтов.

Расстояние между балкой и половыми досками наверху составляло 7 дюймов, поэтому я решил использовать обычные пиломатериалы для обрамления и оторвать полдюйма ширины элемента каркаса 2 × 8.(Примечание: номинальная плата 2 × 8 имеет размер 1-1 / 2 на 7-1 / 2 дюйма.)

Резка новой балки

При установке новой балки на фундаментной стене вам может потребоваться сделать надрез на нижнем крае, чтобы она могла поместиться. Каждая ситуация индивидуальна. Перед ремонтом следуйте инструкциям IRC и местного строительного кодекса по надрезам на материале каркаса.

Длина новой балки была обрезана так, чтобы конец подходил к опорной балке на 3 дюйма.

Я использовал циркулярную пилу, чтобы разрезать новую балку так, чтобы она располагалась на 3 дюйма сверху балки.Отрезав до нужной длины, я разорвал новую балку по размеру.

Помещение под ремонт

На моем пути было несколько препятствий; в районе были электрические провода, кабели термостата, водопровод холодильника, электропроводка и трубы отопления. Я также нашел старые гвозди и кронштейны для труб, оставленные на месте с прошлых лет — я ненавижу это.

Первым шагом было временно удалить или переместить электрические кабели и трубы. Это потребовало отключения электричества и дымовой сигнализации и некоторых проводов термостата.Мне также пришлось вытащить скобы для проводов и открутить опоры трубопроводов и труб отопления. Все эти элементы необходимо будет заменить после присоединения балки.

После завершения я проверил черновой пол выше на предмет проникающих гвоздей, которые могут препятствовать установке новой балки. Я ничего не нашел, но я бы использовал кусачки и отрезал их заподлицо с черным полом.

Я также удалил все гвозди и старые вешалки для труб, оставшиеся от старых механических устройств.

Вы можете поднять существующую балку с помощью домкрата для бутылок и домкрата.

Подъем балки

Я установил новую балку на место, а затем установил 6-тонный гидравлический домкрат с домкратом. Новая балка вписывалась в пространство сбоку, но не могла наклониться в вертикальное положение. Причина заключалась в том, что углы новой балки, когда под углом 45 градусов зацепились за верх балки и низ половиц. Как только балка будет вертикальной, она будет подходящей — отсюда и небольшой поддомкрачивание пола.

Стойка домкрата — это просто две гвоздики 2х4, прибитые вместе.

Я скрепил две стойки 2 × 4 вместе, чтобы получилась простая опора. Затем я установил домкрат 2 × 4 по вертикали и поместил его прямо под треснувшую балку, чтобы приподнять небольшое провисание старой балки, а также создать крошечное пространство для меня, чтобы установить новую балку по сравнению со старой. луч.

Примечание по поддомкрачиванию: Слишком быстрое поддомкрачивание может привести к появлению трещин в стене наверху, и во многих случаях лучше поднимать домкрат медленно. Хорошее практическое правило — поднимать домкрат только на 1/8 дюйма в день, чтобы получить уровень балки.

Подняв треснувшую балку, я с помощью 5-фунтового молотка осторожно переместил новую балку на место.

Мне нужно было забить балку только там, где она сидела на балке, так как здесь балка цеплялась.

Медленно поднимите домкрат. Хорошее практическое правило для балок пола — поднимать их не более чем на 1/8 дюйма в день.

Если новая балка задевает балку и пол над ней, и домкрат невозможен, альтернативный подход состоит в том, чтобы вырезать небольшие скосы на двух противоположных краях, которые касаются балки и доски пола.Это помогает балке перейти в правильное положение для отдыха.

Изготовление столбика для домкрата

Я сделал быструю и простую опору домкрата с двумя прикрученными болтами 2 × 4. Я не поднимал большой вес или не поднимал и не держался в течение длительного периода времени, поэтому я решил не делать «сильную спину» или «Т-образную стойку». Т-образные стойки прочнее, потому что доски 2 × 4 противостоят друг другу и противодействуют любой изгибающей силе, возникающей во время подъема домкратом.

Слегка приподняв балку, оставался достаточный зазор, чтобы установить балку с балкой поверх балки.

Чтобы сделать Т-образную стойку, прибейте пары столбиков 2х4 вместе перпендикулярно друг другу в форме буквы «Т». Закрепите их гвоздями или конструкционными шурупами.

Выровняйте балку перед креплением.

Выровняйте балку перед креплением.

Установка сестринской балки

После того, как новая балка была установлена ​​(вертикально и рядом со старой), я использовал зажим, чтобы удержать их вместе на конце дымохода.

Плотно затяните балки перед тем, как скрепить их винтами.

Вырежьте блок, чтобы заполнить выемку, и прикрутите его на место. Я залатал выемку на старой балке, в основном для того, чтобы у меня был несущий элемент для крепления подвески балки. Я также добавил регулировочную доску по ширине, чтобы подвеска не деформировалась при закреплении.

При заполнении выемки балочная подвеска будет иметь твердую опору для установки.

Закрутите все отверстия в подвеске винтами.

Затем я переместил домкрат под балку и приложил к ней небольшое предварительное напряжение, убедившись, что я выровнен, и установил подвеску с двойной балкой для поддержки как старой, так и новой сестринской балки.

3 ″ винта для анкерного крепления использовались для скрепления балок с балками.

Подвеска с двойной балкой была рассчитана на «старые работы» для более широких пиломатериалов.

Подвеска для балок была разработана для «старых работ» и подходит для более широкого домашнего материала, который часто встречается в старых домах. Я закрепил подвеску балки на балке, поддерживаемой кронштейном, с помощью 2-1 / 2-дюймовых. конструкционные винты и в балки с 2-1 / 2-дюйм. конструкционные винты.

Используйте ударную отвертку, чтобы ввинтить их в шахматном порядке по всей длине.

Добавлена ​​дополнительная блокировка между балками для поддержки подвесных труб.

Чтобы прикрепить новую балку к старой, я установил серию 3-дюймовых. структурные шурупы. После закрепления я сбросил давление домкрата и снял домкрат.

Позвонить инженеру-строителю

Если вас беспокоит структурная целостность провисшей, потрескавшейся или скрученной балки в вашем доме, сначала вызовите инженера-строителя, чтобы он осмотрел пол. Получите рекомендацию по укреплению и укрепляющим мерам.Этот тип инспекции обычно стоит от 500 до 700 долларов и поможет с любыми другими проектами реконструкции или получения разрешений на строительство.

Покажите вот завершенный ремонт.


Рекомендуемые статьи

Кадр за кадром: одноэтажное против двухэтажного обрамления

В одноэтажном доме, очевидно, не нужно беспокоиться о перекрытии пола над головой, поэтому инженерные и структурные аспекты могут отличаться от того, что вам понадобится для поддержки второго этажа.

Для второго этажа вы должны построить его из бруса большего размера, чтобы поддерживать второй этаж. Помимо пиломатериалов большего размера, необходимы несколько предметов, чтобы придать дому большую поддержку при обрамлении второго этажа.

«Все дома конструктивно спроектированы, и в одноэтажном доме у вас не будет столько конструкции, сколько в многоуровневом доме. Будет намного больше анкеров, ремней, анкеров и балок. работа «, — сказал плотник Джерри Миллер.

Хотя опоры первого этажа необходимы для учета дополнительного веса второго этажа, стены почти такие же, как и в одноэтажном доме. Это означает, что балки перекрытия первого этажа будут также служить балками перекрытий второго этажа. Это будет происходить в каждой последующей истории, независимо от того, сколько их у вас дома.

Кроме того, если в вашем доме два этажа, вам понадобится способ перемещаться между ними.Это означает добавление лестницы — и новый набор проблем в процессе создания каркаса. Задача состоит в том, чтобы убедиться, что все материалы для пола учтены, потому что к тому времени, когда все материалы каркаса и отделки будут на лестнице, у вас не может быть отклонения более 3/8 от верха до низа каждого подступенка, что является критическая проблема. Большинство строительных инспекторов очень разборчивы по этому поводу.

Изготовление лестницы для двухэтажного дома — прекрасный пример того, почему мы постоянно делаем упор на «точность», когда дело доходит до каркаса дома.А поскольку лестницы необходимы для многоэтажного дома, вам нужно нанять субподрядчика, специализирующегося на лестницах.

Совет по строительству: Коды для жилых лестниц могут сильно различаться от города к городу — все, начиная от высоты, ширины и глубины отдельных ступенек, а также от размера площадки и поручней, должно соответствовать определенным правилам. Несоблюдение этих требований приведет к задержкам в строительстве. Избегайте этой распространенной головной боли, убедившись, что ваш строитель и субподрядчик по лестницам ознакомились со стандартами лестницы для вашего района и использовали их в своей работе.

Пролетов перекрытий для проектов жилищного строительства

Есть ряд факторов, которые следует учитывать при обрамлении пола для проекта жилого дома, в том числе:

  • Тип используемой древесины.
  • Сорт пиломатериала.
  • Ширина и толщина досок.
  • Расстояние между балками.
  • Груз кладется на пол.
  • Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и сопротивлению изгибу, причем некоторые породы намного прочнее других.Даже в пределах одного и того же вида сила значительно различается в зависимости от условий произрастания дерева.

Пиломатериалы из медленно растущих деревьев, у которых больше колец роста концевых волокон на дюйм, намного прочнее и плотнее, чем быстрорастущие деревья того же вида.

Прочность обычных пород дерева, используемых для обрамления, включает:

  • Высокая прочность на изгиб: Южная желтая сосна и пихта Дугласа.
  • Средняя прочность на изгиб: Болиголов, ель и красное дерево.
  • Низкая прочность на изгиб: Красный кедр западный, сосна восточная белая и сосна пондероза.

Пиломатериалы Сорт

Сорт пиломатериалов, используемых для изготовления балок, также является фактором, определяющим прочность древесины. Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначенные как чистые, отборные или №1) считаются более прочными, чем пиломатериалы более низких сортов. Однако пиломатериалы более высоких сортов также намного дороже.

Пиломатериалы №2 являются наиболее распространенным выбором для перекрытий перекрытий и других пиломатериалов для обрамления.У него больше узлов и дефектов, чем у более высоких марок, но обычно недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низкого сорта (обозначенные как № 3, полезные и № 4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта пиломатериалов, старайтесь выбирать доски с небольшими сучками или дефектами, прямые, с небольшим изгибом по длине края.

По возможности располагайте балки пола так, чтобы любой изгиб доски был обращен вверх, чтобы вес на балке мог их распрямить.Любые большие сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериалов

Ширина доски является важным фактором при определении расстояния, на которое может простираться балка перекрытия, она играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние между досками увеличится примерно на 25%. Но если вы удвоите ширину досок, расстояние между балками увеличится от 80% до 100%, даже если вы используете те же опоры для досок из пиломатериалов.

Нагрузка на пол

Вес пола также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черный пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов, а затем разделив их на количество квадратных футов, которые будут покрывать материалы.

Вес, который будет помещен на пол, является динамической нагрузкой и включает в себя мебель, людей и все остальное, что вы планируете хранить на полу. Динамические нагрузки колеблются от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых комнат и настилов.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на свою палубу, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Пролет балки

Объединение всех этих факторов дает минимальный размер балок, необходимый для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет ложиться на пол.

Вы также должны проверить свои местные строительные нормы и правила перед началом строительства и проконсультироваться с инженером-строителем в необычных или экстремальных ситуациях.

Ниже приведена таблица с указанием балок перекрытия минимального размера , необходимых для межосевого расстояния 16 ″ и 24 ″ при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтами динамической нагрузки.

Сосна желтая
Пихта Дугласа
Редвуд
Тсуга, ель
Кедр западный
Сосна восточная белая
Размер балки 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c.
2 × 6 9 ′ 9 ″ 8 ′ 3 ″ 8 ′ 8 ″ 7 ′ 6 ″ 7 ′ 6 ″ 6 ′ 3 ″
2 × 8 12 ′ 8 ″ 10 ′ 8 ″ 11 ′ 0 ″ 10 ′ 2 ″ 10 ′ 5 ″ 8 ′ 6 ″
2 × 10 16 ′ 0 ″ 13 ′ 0 ″ 14 ′ 6 ″ 12 ′ 4 ″ 12 ′ 9 ″ 10 ′ 5 ″
2 × 12 18 ′ 6 ″ 15 ′ 0 ″ 17 ′ 6 ″ 14 ′ 4 ″ 14 ′ 9 ″ 13 ′ 0 ″

Вы всегда можете использовать пиломатериалы большего размера, меньшее расстояние или меньший пролет; просто не делайте меньше, дальше друг от друга или на больший промежуток.

Добавить комментарий

Ваш адрес email не будет опубликован.
