Как установить отливы для цоколя фундамента своими руками

В любом ремонте именно такие, на первый взгляд, мелкие и не очень важные виды работ, как уголки на откосах, плинтуса на потолке и на полу, подоконные доски придают помещению законченный и аккуратный вид.

Завершение внешней отделки дома – это установка отлива на цоколь фундамента, когда неважная, но необходимая деталь подтверждает, что в ремонте нет мелочей: каждый элемент требует внимания и детального подхода. Фото наглядно демонстрирует, как выглядит фундамент с отливом и без него.

Защищающий от непогоды и осадков конструктивный элемент – это отлив на фундаменте. Его форма зависти от того, чем и как отделан фундамент (цоколь) дома. Одним краем отлив примыкает к стене, другой немного нависает над фундаментом. Отливы изготавливают, в основном, из металла, покрытого защитной полимерной пленкой. Их покупают, делают на заказ или самостоятельно из оцинкованного металла, меди, иногда – бетонные (как правило, они встречаются на фундаментах заборов и подпорных стенок, так как они тяжелые, около 18 кг. ).

Отливы бывают радиальные, повторяющие все повороты на фундаменте дома. Такие отливы изготавливают самостоятельно или делают на заказ.

Изготовление отлива для фундамента

В самостоятельном способе изготовления отливов нет ничего сложного.

Листы, из которых изготавливается отлив, режут на полосы той ширины, которая необходима.

Затем по уровню размечают его и, положив лист на уголок, постукивают по металлу, загибая в нужную сторону.

Загибают металл с двух сторон: там, где он будет примыкать к стене, полоска металла будет узкой и направленной вверх. На противоположном крае она будет загнута вниз.

Единственный размер, который потребует потребует изменений – это ширина отлива. Фундамент, в отличие от цоколя, не выделяется явно на фасаде, поэтому отлив, как правило, более узкий. Если требуется загнуть конечный край отлива, например, на выступающей части стены, посмотрите на схеме, как это делается. Пример дан для оконного отлива, но это не важно, важна последовательность действий.

Установка отлива для фундамента

Перед тем, как устанавливать отлив, просмотрите стены дома на предмет трещин, сколов и других изъянов. Места, где такие явления обнаружатся, заделайте герметиком или шпатлевкой для фасадных работ. Если предполагается утепление фундамента, то отливы нужно монтировать после завершения данного вида работ.

При самостоятельной установке отливов на фундамент важно точно замерить размеры глубины и ширины фундамента, чтобы отлив смог максимально выполнять основное назначение: предохранять дом от осадков. Кроме того, нужно правильно установить его на фундаменте, закручивая шурупы технологически верно и сохраняя по всему периметру дома необходимый уклон для отлива.

Необходимые инструменты

• ножницы или ножовка по металлу,
• пассатижи, молоток,
• киянка деревянная или из резины,
• дрель, перфоратор (для кирпичных стен),
• шнур отбивочный.

После того, как отлив готов, размечают места его примыкания к стене. Вначале уровнем проверяют величину уклона отлива, делают разметку. Затем отмечают линию, по которой будет происходить монтаж отлива. Для этого используют шнур. Он продается в строительных магазинах вместе с краской для шнуров.

Его туго натягивают по стене, закрепляя в двух крайних точках. Затем слегка оттягивают посередине – и отпускают. На стене останется ровная полоса в нужном месте. По этой отметке нужно ориентироваться при установке отливов/

Об устройстве гидроизоляции фундамента вы можете прочитать на этой странице.

Читайте так же пошаговую инструкцию по изготовлению опалубки для ленточного фундамента.

Полезные советы

• Закручивайте крепеж правильно!
• Не следует стучать по отливу из металла, покрытого пластиком, можно отбить покрытие. Подкладывайте под место для удара прокладку из войлока или резины.
• Отливы не делают больше, чем 5 метров.
• Устанавливают отливы после завершения строительных работ, чтобы предотвратить падение тяжелых предметов (например, кирпича) и повреждение отлива.
• Делайте отверстия для крепления отлива на стене по месту, одновременно отмечая их на отливе, приложив его на фундамент.
• На отливе предварительно просверлите отверстия для крепежа.

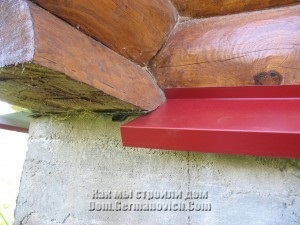

• В деревянном доме прорезают в бревне паз, в который заходит прямой примыкающий край отлива. Его в этом случае не нужно загибать. Под отлив прокладывают доску для жесткости.
• Для установки отливов под любой отделочный фасадный материал, замеры производят после установки обрешетки для него.
• Места примыкания отлива к стене можно заделать герметиком. На фундамент (под отлив, до монтажа) можно положить полоски пенопласта или заделать его монтажной пеной, срезав затем перед началом работ излишки.

Статья была полезна?

0,00 (оценок: 0)

Как крепить отлив на цоколь

Автор Евгения На чтение 28 мин. Опубликовано 18.02.2020

Как крепить отлив на цоколь

Как закрепить отливы на цоколь своими руками

Пагубное воздействие атмосферных осадков влияет на внешний облик, целостность и прочность строения, провоцирует образование трещин. Наиболее уязвимы к влаге выступающие на вертикальной поверхности части, особенно цоколь, выполняемый, как правило, шире стены.

Если его не защитить посредством отливов, появление очагов разрушения, переходящих на фундамент, будет неизбежным. Их установку по всему периметру строения проводят на завершающем этапе отделки фасада. Процесс этот не требует никаких специальных знаний и навыков, может быть проведен своими руками.

Необходимые материалы и инструменты

Чтобы самостоятельно провести крепление отлива на цоколь, нужно заранее позаботиться о наличии:

• готовых отливов либо листового металла;
• трассировочного мела;
• монтажной пены;
• герметика либо шпатлевки;
• ножниц по металлу и молотка;
• строительного водного уровня;
• отбивочного шнура;
• дюбель-гвоздей либо саморезов.

Если монтаж проводится на кирпичное основание, необходимо иметь перфоратор либо дрель. Главное, правильно подобрать отлив. Его можно приобрести в готовом исполнении либо сделать своими руками.

Цокольный отлив: нюансы выбора

Отлив представляет собой небольшой козырек, ширина которого варьируется от 50 и до 400 мм. Он состоит из крепежного отгиба для фиксации элемента к стене, монтируемой под углом полки, направляющего стекающую воду вниз фронтального прогиба.

Точные размеры подбирают такими, чтобы осадки не попадали на цокольную часть, особенно если она выполнена с использованием высокодекоративных материалов. Главное, соблюсти баланс. Иначе отлив может провисать. Планка, по мнению специалистов, не должна выступать над уровнем цоколя больше чем на 5 см.

Изготавливают отливы пластиковыми, бетонными, металлическими. Изделия из пластика достаточно хрупкие и недолговечные, а из бетона имеют большой вес и, как правило, не применяются в частном домостроении. Металлические отливы покрыты специальной полимерной пленкой, обеспечивающий не только высокий срок эксплуатации, но и разнообразие цветовых решений. Правильно подобранные контрастные либо в тон к отделке здания элементы способны стать украшением фасада.

Как сделать отлив для цоколя своими руками?

Готовые изделия, за исключением выполненных на заказ, имеют стандартные размеры, что не всегда является приемлемым. Поэтому многие домашние мастера предпочитают не покупать, а изготовлять отливы самостоятельно.

Процесс этот достаточно простой и осуществляется в несколько этапов:

• Металлические листы нарезают на заготовки — полосы требуемой длины и ширины. Следует учитывать, что накладываются отливы друг на друга внахлест около 3 см.
• Каждую полосу помещают на уголок и посредством молотка загибают. Изгиб стороны, примыкающий к стене, должен быть направлен вверх, а противоположный — вниз.

Ни в коем случае нельзя забывать о нахлесте. Иначе отливы получатся слишком короткими, что является недопустимым.

Подготовительный этап

Начинать монтировать отливы нужно только после тщательного осмотра наружных стен на предмет наличия таких дефектов, как трещины, сколы и прочие. Участки с обнаруженными изъянами обязательно обрабатывают с помощью шпатлевки либо герметика. Запланированные работы по утеплению основания дома — фундамента проводят заранее, то есть до крепления отливов. Облицовку фасада и цокольной части тоже делают заблаговременно.

Важнейшим условием обустройства качественной системы отлива для защиты цоколя от влаги является абсолютная горизонтальность поверхности и наличие откосов:

• На один угол внешней стены на саморез либо дюбель фиксируют шнурок. Его выравнивают посредством строительного уровня, а затем крепят ко второму углу.
• С наклоном не менее 15 градусов и строго по шнурку из цементно-песчаного раствора делают откосы.
• Выжидают несколько дней, пока из цемента выйдет лишняя влага, он полностью схватится.

Раствор замешивают в стандартных пропорциях. На одну часть цемента кладут три части песка. Компоненты заливают водой, чтобы получалась смесь, которая не стекает с мастерка.

Разметка под отливы

Для качественного крепления нужно заранее провести разметку и вычислить размеры изделия. Это имеет первостепенное значение как при работе с готовыми, так и с изготовленными своими руками отливами. Опускать этот этап при установке защиты цокольной части строения не рекомендуется.

Разметку лучше всего проводить с помощью водяного уровня. Он позволяет определить точное месторасположение козырька, нанести соответствующие горизонтальные отметки. Именно в него и закладывают трассировочный мел.

Когда разметка, сделанная посредством гидроуровня нанесена, к намеченным точкам прикладывают растянутый шнур. Его с силой натягивают, а затем отпускают. Результатом такого действия является полоса, которая определяет местоположение верхней части отлива. Это значительно упрощает последующий монтаж.

Крепление отливов

Может выполняться как на поверхность стены, так и на направляющие, которые устанавливают заранее. Последний вариант применяется тогда, когда в дальнейшем планируется проводить крепление облицовочного материала к фасаду строения.

На стены отливы фиксируют посредством дюбель-гвоздей, а на направляющие — с помощью саморезов. Соединение козырьков между собой осуществляется внахлест не меньше 3 см. Стыки рекомендуется промазывать морозостойким герметиком. Аналогичную обработку желательно выполнять между отливом и стеной. Широкие отливы дополнительно укрепляют кронштейнами.

Углы вырезают из отливной планки, фиксируют крепежами, дополнительно смазывают силиконовым герметиком.

Общие рекомендации

Чтобы качественно провести монтаж отливов на цоколь, нужно учитывать несколько важных нюансов:

• Установка должна проводиться только после окончания строительных либо ремонтных (фасадных) работ. Это позволяет предотвратить повреждение планок при падении тяжелых инструментов и предметов.
• Когда отливы фиксируют под отделку, то обрешетка монтируется до проведения замеров.
• Полимерное покрытие заготовок чувствительно к ударам. Для смягчения воздействия под молоток подкладывают своеобразные амортизаторы из резины либо войлока.
• Если отливы монтируют в деревянном строении, то в бревнах вырезают пазы. Это означает, что примыкающие края козырька не требуется загибать.
• Длина планок отлива должна быть не больше 5 метров, а крепежные элементы иметь правильную посадку.

Установка отливов на цоколь — это сравнительно недорогое и эффективное решение по ограждению цоколя и фундамента от воздействия осадков, позволяющее сохранить привлекательность и увеличить эксплуатационный срок строения. Этот процесс не вызывает никаких затруднений и не занимает много времени.

Защита цоколя отливом – просто, но важно

Отлив для цоколя – защитная планка с капельником, которая предохраняет стык стены и фундамента от увлажнения.

Отливы для цоколя фундамента нетрудно выполнить из оцинкованной кровельной стали или плоских окрашенных листов металлочерепицы своими руками, приобрести готовые на строительном рынке.

Зачем он нужен?

Фундамент или цоколь дома, как правило, имеют большую ширину, чем стена, что связано с большей нагрузкой. Если этот выступ оставить без защиты, то влага, накапливаясь и замерзая, приведет к постепенному разрушению основания постройки. Чтобы этого не произошло, и нужен отлив.

Материалом для отлива может стать любой влагостойкий и морозостойкий материал, изогнутый в соответствии с конструкцией защищаемого стыка:

1. Оцинкованная сталь.
2. Плоские металлические листы с полиэфирным или пураловым покрытием.
3. Алюминий.
4. Медь.
5. пластик.

Алюминий и медь, как цветные металлы, имеют значительно большую стоимость, чем привычная оцинковка. Пластиковые отливы — наиболее бюджетный вариант, пригодится для дома, облицованного сайдингом.

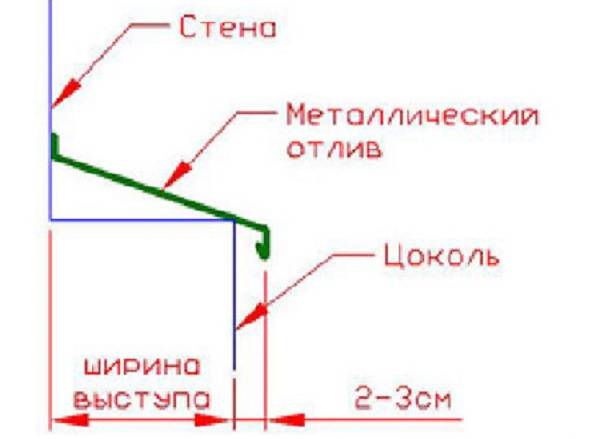

Крепежным отгибом отлив примыкает к стене, полка с легким наклоном 15% для стока воды должна обеспечить вылет отлива за грань цоколя, капельник направляет отрыв капель от защищаемой конструкции.

Когда и как крепить отлив

Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.

Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.

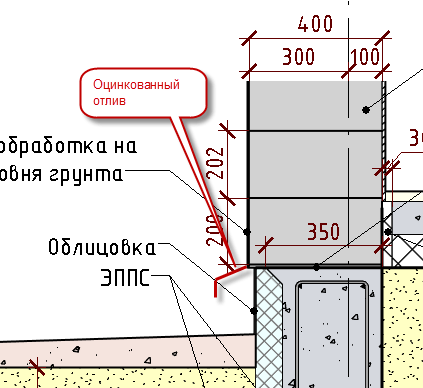

В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

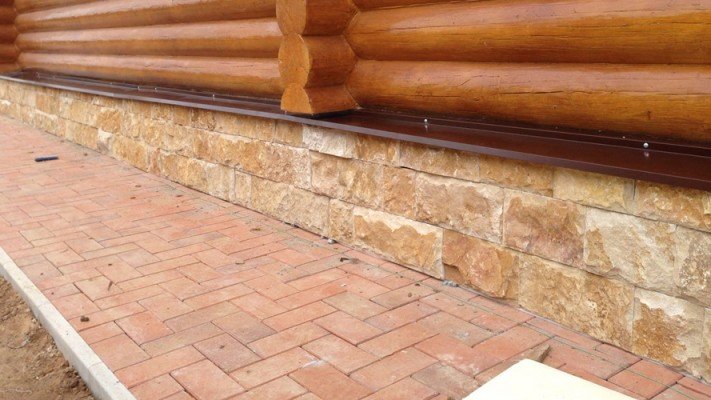

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.

Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

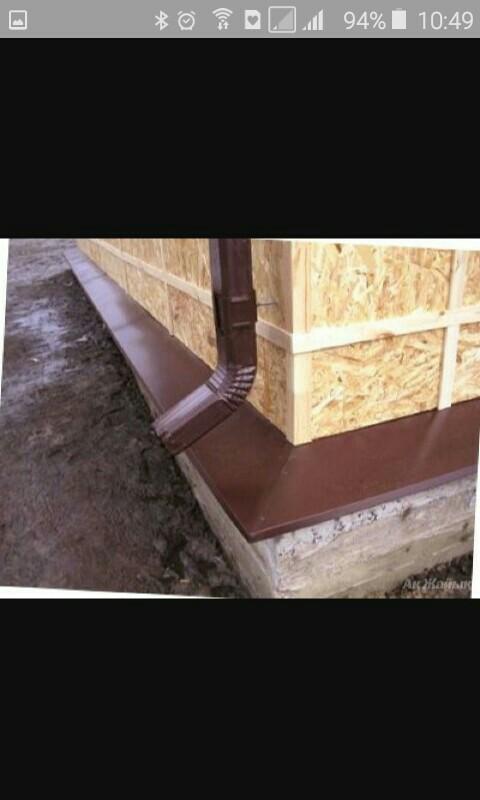

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.

К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.

Отливы своими руками

Защиту цоколя фундамента своими руками несложно выполнить самостоятельно. Главное, перед закупкой материалов необходимо рассчитать ширину планки, учесть припуски на нахлест и угловые срезы. Требуемые инструменты:

• ножницы по металлу;
• плоскогубцы;
• молоток;
• киянка;
• угольник;
• уровень;
• лента или шнур;
• дрель.

Как выполнить отлив самостоятельно, смотрите видео:

В случае примыкания цокольного отлива к оконному переплету, крепежный отгиб крепится к нижнему брусу оконной рамы. В этом случае надо учесть дополнительно ширину стены до окна.

Заключение

Самостоятельное выполнение и монтаж отливов – дело совсем несложное и мало затратное, относительно других видов строительных работ. Сделав отливы, вы защитите цоколь от непогоды, а, значит, увеличите срок службы своего жилья.

Инструкция по монтажу отливов

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

Инструкция по монтажу оконных отливов

Назначение оконных отливов – оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

• Шуруповерт с насадкой ph3
• Плоскогубцы жестянщика
• Ножницы по металлу
• Монтажная пена с низкой степенью расширения
• Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.

Видеоинструкция по монтажу оконных отливов

Инструкция по монтажу отливов фундамента

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

• Шуруповерт с насадкой ph3
• Плоскогубцы жестяньщика
• Ножницы по металлу
• Монтажная пена с низкой степенью расширения
• Саморезы пресс шайба 16мм или дюбель гвозди

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже) . Загибаем и заводим один край отлива на другой,гермитизируем стык, закрепляем к стене здания. Проверяем угол наклона отлива по всей длине фундамента. Монтаж отливов завершен.

Видеоинструкция по формированию угла отлива фундамента

Ответы на часто задаваемые вопросы!

Как закрепить отлив цоколя?

Как крепить отлив цоколя к направляющим ?

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как крепить отлив цоколя к стене ?

2.

Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.

При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления. Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как соединить отливы между собой?

Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

Соединение отливов внахлест

Самый простой способ соединение отливов внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

Соединение отливов фальц замком

Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:

Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

Соединение отливов при помощи планки

Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов. Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.

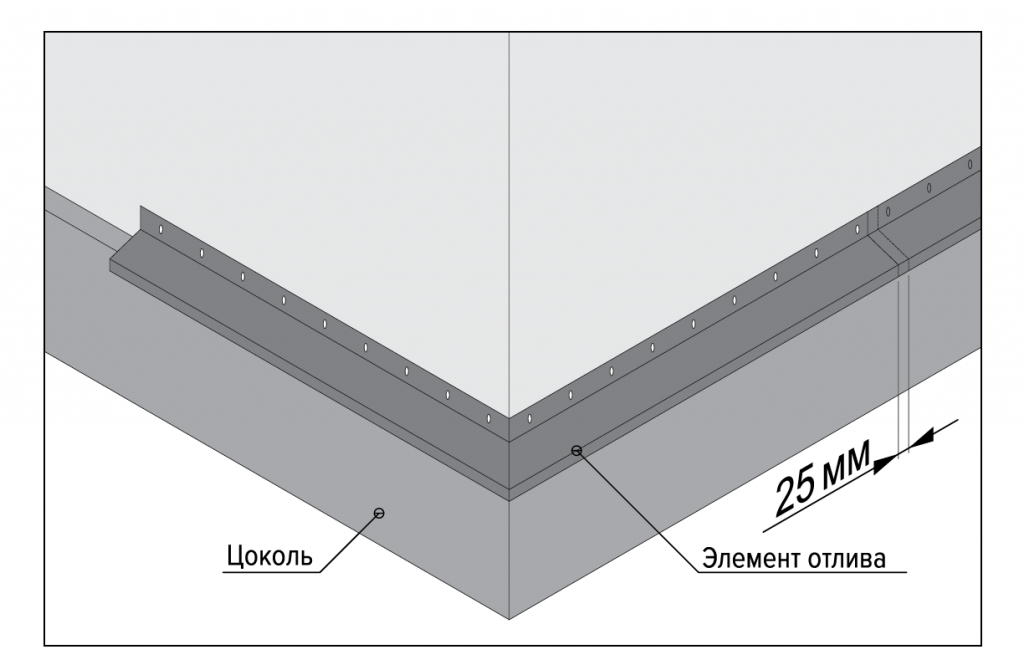

Как соединить отливы на углах?

Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.

Первый вариант– соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

Второй вариант – если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;

2. Планки устанавливаются на места, и припуск заводят внутрь соединения;

3. Отлив соединяется клепками, захватывая припуск;

4. Место соединения тщательно промазывают герметиком.

Третий вариант – соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.

Как установить козырек (отлив) на балкон ?

Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.

1. Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
2. Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
3. Прикладываем отлив к потолку и фиксируем анкерами
4. Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
5. Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
6. Монтаж балконного отлива завершен.

Отливы для цоколя фундамента: украшение или необходимость?

Цокольная часть чаще всего по толщине превышает фундаментную основу. На образующихся выступах начинает накапливаться влага, бетон постепенно намокает, теряя свою прочность. Чтобы сохранить его от преждевременного разрушения, строители устанавливают отливы для цоколя фундамента, для изготовления которых используют различные материалы.

Назначение и необходимость установки

Вода, попавшая на цокольную поверхность, начинает ее постепенно разрушать. Больше всего деформационные изменения заметны при температурных перепадах – при морозе вода замерзает, в летнее время на конструкции образуются трещины, штукатурка слоится и отваливается, порой даже выпадают целые кирпичи. Фундамент разрушается и переходит в аварийное состояние. Чтобы предотвратить такие негативные проявления, на цоколь фундамента выполняют установку отливов.

Отлив на цоколе дома защищает фундамент от разрушительного действия воды

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Сфера эксплуатации

Исходя из основного предназначения – защиты цокольной части от негативных воздействий природных факторов, воды и мороза, отливы могут устанавливаться на жилые здания и объекты различного предназначения и даже на ограждения. Ведь кроме защитной функции, такие конструкции применяют в качестве декоративных украшений.

Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Из ПВХ

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Бетонные

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.

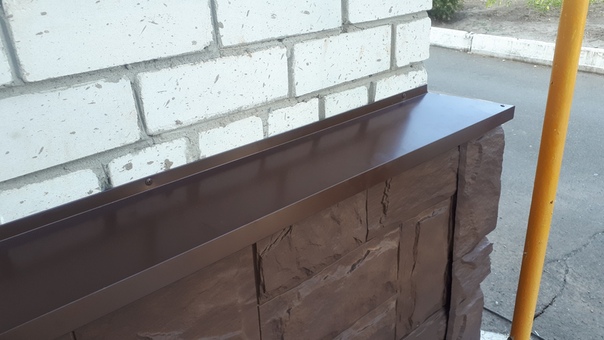

Оцинкованный отлив для цоколя

Критерии выбора

Отлив для фундаментного цоколя представляет собой завершающий этап фасадной отделки. С его помощью условно определяется граница, отделяющая наземную часть основания от несущих стен. Отсюда следует, что выбирать отливы необходимо по следующим условиям:

• защитной функции;
• эстетичной внешности.

Отлив выбирается в тон фасадной отделки, при этом в обязательном порядке принимается во внимание материал, используемый для отделки стен и основания.

Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов.

Следует обращать внимание на толщину, массу, однородность структуры и оттенков, качественное состояние покрытия (если таковое имеется), особенности выполнения монтажных работ. Изделия, отличающиеся низкой стоимостью, обладают коротким периодом службы, так что экономить в этом случает не рекомендуется.

Правильно подобранные отливы должны полностью совпадать с цокольными формами, угловыми участками, нишами, закругленными местами, эркерами. При укладке полос предусматривается обязательный нахлест, что следует учесть при выполнении расчетов в потребности материалов и всех необходимых комплектующих элементов.

Особенности и правила монтажа отливов

Как устанавливать отливы для цоколя фундамента своими руками? Рассмотрим алгоритм действий по отдельным этапам.

Инструменты и материалы

Чтобы монтажные работы прошли успешно, придется заблаговременно подготовиться все необходимое:

• доборные элементы;
• монтажную пену;
• герметик либо шпаклевочный материал, обладающий влагоотталкивающим эффектом;
• болгарку, плиткорез, ножницы для резки металла, мелкую ножовку;
• молоток, киянку резиновую, плоскогубцы;
• строительный уровень;
• дрель ударную либо перфоратор;
• дюбели, саморезы;
• кронштейны для крепежа;
• шуруповерт.

Подготовительные работы

На цокольной поверхности устраняются все недостатки, герметизируются трещины и стыки. Для этого используется водоотталкивающая мастика или строительный герметик. Стены, возведенные из древесины, обрабатываются антисептическим средством.

Теперь можно выполнить горизонтальную разметку, используя лазерный уровень. Находится самая высокая цокольная точка, проводится линия либо натягивается шпагат вдоль стены. По такой разметке будет выполняться крепление верхней части отлива. Выступающую фундаментную часть. На которую планируется опереть отлив, необходимо выровнять, устроив стяжку из цементного материала. Рекомендованный угол наклона – десять – пятнадцать градусов, по этой причине разметку вдоль стены делают немного выше выступающей цокольной плоскости.

Инструкция по установке отливов

Крепление отливов

Монтажные работы начинаются на угловых участках объекта. Кроме этого, к первоочередным работам относится отделка отливами колонн, пилястр и т. п.

Если вы решили использовать отливы из металлического или пластикового материала, то в верхних частях дрелью устраиваются отверстия с шагом в сорок – пятьдесят сантиметров. После этого каждый отлив прикладывают к нанесенной разметке и фиксируют к стене саморезами либо дюбелями. Места стыковки отлива и поверхности стены тщательно герметизируются шпаклевкой или силиконом. Нижняя часть каждого отлива тоже крепится к бетонной основе цоколя.

Как только выполнена отделка угловых и всех выступающих элементов, можно устанавливать отливы на прямолинейных участках, начиная работы от одного из углов. Стыковка отливов выполняется нахлестом не менее трех сантиметров, такие места дополнительно обрабатываются герметиком.

Отливные бетонные конструкции или клинкерную плитку рекомендуется устанавливать во время отделки стен и цокольной части. Объясняется это сложностями, связанными с подгонкой размеров во время монтажа. Лучше всего отливы из таких материалов смотрятся с отделочными материалами в виде природного камня, керамогранита, облицовочного кирпича, плитки.

Для крепления используют специальный клей, применяемый при ведении наружных работ. Приобретается он в виде сухой смеси в любом магазине строительных материалов. Если есть желание, то такой раствор готовится самостоятельно из песка и цементного материала.

Работы по установке отливов необходимо выполнять, как и в первом случае, с углов. Необходимо учесть, что бетонные изделия обрабатываются сложнее, поэтому предварительно их необходимо распределить таким образом, чтобы минимизировать резку. В случае с клинкерной плиткой дела обстоят проще – она отлично режется плиткорезом или болгаркой.

На подготовленный элемент наносится клей, отлив крепится по нанесенной разметке. Когда раствор схватится, стыковочные участки герметизируют или заделывают шпаклевкой.

Отливы для цоколя фундамента своими руками

Водоотливы для цоколя

Защита фундамента дома от осадков позволяет значительно продлить срок его эксплуатации. Для подземной части широко применяется отмостка. Для надземной лучшим вариантом считаются водоотливы или сливы для цоколя фундамента. О том, что это такое, как сделать их и смонтировать своими руками расскажем в данном обзоре.

Виды отливов

В настоящее время отливы фундамента дома приобретают широкое распространение благодаря рачительности многих хозяев и своевременным консультациям опытных строителей. Любой выбор того или иного материала начинается со сбора информации. Отливы для фундамента деревянного дома, блочного или кирпичного строения представляют собой конструкции сложной формы, основная задача которых – отвод воды стекающей по стенам за пределы цоколя.

В идеале, влага с отлива должна попадать на отмостку и по ней стекать в водосточные желоба для отвода как можно дальше от фундамента дома. В этом случае отрицательное воздействие осадков можно свести к минимуму и сохранить строение на десятилетия. Для решения данной задачи цокольные отливы в зависимости от материала, из которого они изготовлены, подразделяются на следующие виды:

Рассмотрим каждый вариант более подробно, уделив особое внимание его положительным и отрицательным сторонам.

Отливы из стали

Стальные изделия отличаются доступностью по цене и достаточной долговечностью. Существуют варианты, изготовленные из оцинкованного сплава и имеющие дополнительное полимерное покрытие. Они обладают тем или иным цветом и высокой атмосферной стойкостью. В случае использования на кровле металлочерепицы или профлиста можно подобрать аналогичный оттенок и для отделки цоколя фундамента дома.

Стальные элементы достаточно широко распространены и могут быть приобретены на любой строительной базе или в специализированном магазине. Кроме этого, такие отливы на фундамент дома своими руками легко установить без использования наемной рабочей силы, что позволяет снизить общие расходы на данный вид работ.

Отливы из алюминия

Данный вид обладает теми же преимуществами, что и предыдущий. Кроме этого, алюминий имеет более высокую атмосферную стойкость и значительно меньшую массу, что позволяет, в конечном итоге, снизить нагрузку на основание дома. Отличаются данные изделия и ценой, которая немного превышает стоимость отливов из стали.

Медные отливы

Еще один вид металлических отливов изготавливается из медных листов, что позволяет придать защите цоколя благородный вид. При использовании соответствующей отделки такие изделия сохраняют свой красноватый оттенок без налета зеленого оксида меди. Ограничивающим фактором распространения медных отливов является максимальная цена из всей группы металлических отливов.

Пластиковые элементы цокольной защиты

Пластиковые отливы для цоколя фундамента отличаются от описанных выше аналогов минимальной стоимостью в линейке. Благодаря достижениям современной промышленности удалось получить изделия, обладающие максимальной стойкостью к воздействию солнечных лучей, что позволило значительно увеличить срок их эксплуатации. Данный вид также удобен для того, чтобы выполнить монтаж отлива на цоколь фундамента своими руками.

Бетонные элементы защиты

Бетонные отливы для цоколя фундамента нашли применение и для решения задачи защиты от атмосферных осадков. При этом для них характерны все плюсы и минусы песчано-цементной смеси, главной из которых является очень высокая масса. Это ведет к значительному ограничению применения подобных изделий. В основном строительными нормами разрешается выполнять монтаж отливов из бетона на усиленные цоколи.

Деревянный отлив цоколя

Данный вариант идеально подойдет для отделки цоколя фундамента деревянного дома, у которого сохранен внешний вид природного строительного материала. В качестве отлива рекомендуется использовать обрезной пиломатериал из древесных пород, обладающих высокой стойкостью к воздействию соды. Одной из наиболее доступных для жителей нашей страны является лиственница.

Устанавливаем отливы на цоколь самостоятельно

Приобрести готовые отливы не составит особого труда. Более ответственное мероприятие — установка отливов на фундамент. Для того чтобы работа принесла вам удовлетворение и помогла сэкономить, можно выполнить монтаж своими руками. Для этого необходимо соблюсти ряд важных требований:

1. Крепление отливов должно быть достаточно жестким во избежание колебания от ветра или при контакте. Это особенно актуально для легких изделий из пластика и металлических листов.
2. Соединение отдельных деталей по длине и особенно в наружных и внутренних углах должно быть выполнено наиболее тщательно.
3. Под отливы рекомендуется укладывать небольшое количество атмосферостойкой монтажной пены для уменьшения их шумности.
4. При работе с деталями, покрытыми полимерным слоем необходимо стараться не допускать его нарушения. Касание о металлические предметы может привести к образованию царапин. В настоящее время в строительных магазинах появились аэрозольные краски, соответствующие цветам полимерного покрытия отливов, что позволяет ликвидировать образовавшиеся дефекты.

Для работы с наиболее доступными металлическими и пластиковыми отливами следует приготовить следующий инструмент:

• слесарные ножницы с отогнутыми губками или
• болгарку с отрезным диском по металлу, а также
• шуруповерт;
• уровень.

1. Перед тем, как сделать отливы для цоколя фундамента своими руками следует выполнить качественную разметку мест установки. Для этого потребуется строительный уровень длиной не менее метра, а лучше полтора-два. С помощью данных помощников определяют самые нижние точки и, ориентируясь на них, проводят горизонтальные линии на требуемом от цоколя расстоянии. Разметку можно сделать с помощью маркера или отбить натертым мелом шнуром, так как правильно установить отливы на цоколь деревянного дома необходимо на одном уровне.
2. Следующий этап – монтаж на стены. Он не представляет особых сложностей, так как крепить отливы на фундамент удобно с помощью специальных кровельных саморезов по дереву. Они имеют шестигранную головку диаметром 8 или 10 мм. Для удобства ввинчивания приобретите соответствующую головку, которую устанавливают в патрон дрели или шуруповерта, так как поставить отливы на фундамент, например, гаечным ключом будет неудобно.
3. Монтаж отливов на стену из дерева достаточно прост. Сложнее процесс происходит, когда выполняется устройство отливов на фундамент строения, построенного из бетонных блоков или кирпича. В этом случае в верхней полке отливов предварительно просверливают сквозные отверстия диаметром 6 мм с расстоянием между ними 0,5 метра. Далее, установив детали на стену по уровню, выполняют разметку мест крепления на стене.
4. В полученных точках сверлят отверстия твердосплавным сверлом на глубину 40-50 мм. В полученные углубления устанавливают пластиковые дюбели. Далее ввинчивают оцинкованные или окрашенные саморезы с пресс-шайбой через отверстия в отливах в дюбели. Так защищают фундамент дома из бетона.
5. Наибольшую трудность представляет процесс установки отливов в наружные и внутренние углы дома. Желательно раскроить детали так, чтобы соединение получилось качественным и герметичным. Для этого необходимо тщательно сделать разметку по шаблону или с помощью угольника и линейки, так как сделать угол на отливе фундамента правильно с первого раза получается не у всех.
6. Так как основная часть отливов изготавливаются из тонколистовой стали или листового пластика, они имеют достаточную подвижность и при сильном ветре могут доставлять неудобство владельцам дома. В связи с этим, совместно с тем, как установить отливы на фундамент под них распыляют небольшое количество монтажной пены. Расширяясь, она заполнит свободное пространство и создаст опору для профилей.

Таким образом мы подробно рассказали о том, как правильно сделать отлив от фундамента дома, изготовленного из различных материалов, раскрыли особенности монтажа и раскроя деталей. Выполнив защиту фундамента дома своими руками, вы сможете сэкономить на привлечении сторонней рабочей силы и сделать работу качественно.

Отливы на фундамент

На такой элемент, как отливы на фундамент, возлагается важная задача защиты основы всего здания. Первыми его врагами являются атмосферные осадки – дождь и снег. Вода, проникая в фундамент, разрушает его, вымывая связующие частицы. Превратившись в лёд, она разрывает монолитную структуру. Поэтому козырьки, ограждающие основание дома, не декоративная мелочь, а важный конструктивный элемент здания.

На такой элемент, как отливы на фундамент, возлагается важная задача защиты основы всего здания. Первыми его врагами являются атмосферные осадки – дождь и снег. Вода, проникая в фундамент, разрушает его, вымывая связующие частицы. Превратившись в лёд, она разрывает монолитную структуру. Поэтому козырьки, ограждающие основание дома, не декоративная мелочь, а важный конструктивный элемент здания.



Виды отливов на фундамент

Отливы на фундамент могут быть из различного материала. Самое главное требование к ним – надёжная защита.

Перечислим их.

Наиболее распространенными и привычными являются металлические отливы.

• Стальные оцинкованные. Главное их преимущество состоит в простоте установки и долговечности. Оцинкованной стали легко придать нужную форму. Она легко режется, установить её под силу любому. Материал хорошо удерживает большинство типов красок. Основной недостаток такого покрытия заключается в невысокой стойкости к коррозии. Малейшее повреждение целостности защитного покрытия ведёт к ржавлению. Установка отливов на фундамент с отделкой из натурального камня возможна только при качественной и надёжной его гидроизоляции. В противном случае козырёк будет повреждаться испарениями, исходящими от камня.
• Стальные с полимерным покрытием. Полимерная плёнка лучше защищает металл от воздействия атмосферы и солнечного излучения, чем краска. Такие отливы на фундамент выглядят эстетичнее.
• Медные отливы. Эти защитные козырьки, прежде популярные, ныне большим спросом не пользуются. Они со временем покрываются патиной. Минусом является также сложность установки, такие отливы на фундамент требуют предварительной обработки.
• Алюминиевые. Это достаточно прочные, лёгкие, долговечные изделия. Лаковое покрытие придаёт этим отливам как декоративность, так и пыле- и влагоотталкивающие свойства. Они не поддаются коррозии и выглядят очень декоративно.
• Пластиковые. Главное их достоинство – долгий срок службы, до 50 лет! Но это при правильной эксплуатации. Другой плюс – богатство цветового решения. Крупнейшим их недостатком является хрупкость, возрастающая со временем. Тяжёлая сосулька, упавшая на такой отлив, с большой долей вероятности его пробьёт.
• Бетонные. Эти тяжёлые блоки целесообразно использовать в качестве самого верхнего составляющего элемента оснований забора или подпорных стенок.



Размеры отливов для фундамента

Длина одного элемента зависит от производителя, стандартными являются: 1,25; 2,0; 3,0 и 5,0 м. Но главный размер – это ширина полки. Фундамент дома или здания обычно слабо выдаётся за плоскость стен, поэтому отливы для него берутся узкие. Ширина полки определяется выступом фундамента плюс вылет отлива, который должен быть не менее 5 см.



Отливы для фундамента своими руками

Если же вас интересует, а как сделать отлив для фундамента самому, то ответим – это совсем несложно. Для этого нужно:

1. Разрезать лист металла на полосы. Ширина полосы берётся с учётом загибов кромок: ширина полки + 2 см на верхний загиб + от 2 до 5 см на нижний.
2. Разметить полосы при помощи уголка.
3. Загнуть боковые кромки полос. Верхняя, крепёжная, кромка загибается вверх, за неё отлив будет крепиться к стене. Нижняя загибается вниз, по ней будет стекать вода. Загиб может быть одно-, двух- и трёхкратным. Многократный загиб придаёт изделию больше жёсткости, при этом не будет режущего края.



Как установить отливы на фундамент

Монтаж отливов на фундамент выполняется с помощью следующих инструментов:

• ножниц по металлу или ножовки;
• молотка и киянки, деревянной или резиновой;
• плоскогубцев;
• дрели или перфоратора с насадкой для кровельных саморезов;
• отбивочного шнура.



Монтаж отливов на фундамент – поэтапно

1. Подготовка. Перед тем как установить отливы на фундамент, следует проверить стены на целостность. Обнаруженные дефекты, такие как сколы, трещины нужно заделать. Это можно сделать шпатлёвкой, герметиком или штукатуркой.
2. Разметка. При помощи строительного уровня определяется высота крепления. Уровень ставится поперёк фундамента для выставления угла наклона козырька. Туго натянутый отбивочный шнур закрепляется на этой высоте на концах стены. Затем он слегка оттягивается и отпускается. По оставленной им на стене ровной линии и будет устанавливаться верхняя кромка.
3. Закрепление. Отлив, выставленный верхним краем по отмеченной линии, крепится к стене дюбелями.



Некоторые советы по установке отливов на фундамент

• Монтаж отливов на фундамент производить нужно перед финишной отделкой стен. Это касается и утеплительных работ.
• Если фасадный отделочный материал панельного или другого сборочного типа, то длина отливов на фундамент определяется шагом обрешётки, поскольку они будут крепиться к ней кровельными саморезами.
• Козырьки из металла с полимерным покрытием простукивать надо резиновой киянкой либо деревянной через резиновую или войлочную прокладку.
• Пространство между полкой отлива и фундаментом следует залить строительной пеной, а щель между крепёжным загибом и стеной – герметиком.

Эти защитные козырьки придают зданию завершённый вид. Правильно сделанный выбор по материалу и цвету и грамотно выполненный их монтаж продлит на долгие годы его жизнь и подчеркнёт архитектурную индивидуальность.

Читайте также:

видео-инструкция по установке своими руками, особенности изделий для окон, цена, фото

Все фото из статьи

Никто не станет спорить, что фундамент в доме должен быть защищен максимально надежно, так как если цоколь начнет повреждаться, то неизбежно возникнут проблемы в других частях здания. Бетон со временем становится пористым, в микротрещинах скапливается влага, которая при замерзании расширяется и потихоньку разрушает материал, именно поэтому отливы для фундамента деревянного дома – обязательный элемент, который лучше всего устанавливать на этапе строительства.

На фото: чем больше выступает основание за плоскость стены, тем важнее сделать качественную систему защиты от осадков

Виды конструкций и их основные особенности

Можно встретить несколько вариантов, одни из них встречаются часто, другие – реже:

Медные и алюминиевые изделия	Такие конструкции встречаются не очень часто ввиду достаточно высокой стоимости. В продаже они бывают редко, чаще всего их возят под заказ, что также считается минусом. В целом такие варианты довольно прочны и хорошо противостоят атмосферным воздействиям и перепадам температур
Бетонные отливы	Еще одно решение, которое встречается очень редко по причине большого веса и сложного процесса установки, но иногда при покупке облицовки для цоколя есть возможность приобрести и защитные элементы, которые имеют тот же дизайн, а значит идеально впишутся в готовую композицию
Пластиковые системы	Пластик стал использоваться для производства рассматриваемой группы изделий сравнительно недавно, но уже пользуется большой популярностью ввиду нескольких несомненных достоинств: небольшой вес, высокая прочность и стойкость к неблагоприятным воздействиям, а также бесшумность элементов при попадании на них капель воды
Стальные варианты	Без сомнения, данный вид является самым популярным, и в ближайшее время позиции будут сохраняться. Из достоинств можно выделить такие факторы как демократичная цена, простой процесс монтажа, вы можете провести работы и своими руками, разнообразие расцветок и множество вариантов покрытий – от оцинковки до краски и полимерного слоя

Важно!
Если вы хотите делать отливы самостоятельно, то вам понадобится несколько листов оцинкованной стали, которые впоследствии режутся на куски нужного размера.

Иногда бывает, что фундамент выступает за облицовку, в этом случае можно сделать отлив и из деревянной рейки

Описание рабочего процесса

Рассмотрим, как установить отливы на фундамент деревянного дома, здесь важно приобрести заранее все необходимые материалы и приготовить инструмент. Работа включает в себя этап подготовки и этап крепления.

Подготовка

На этой стадии производятся следующие работы:

• Если между постройкой и установкой отлива присутствует временной промежуток, то лучше на это время закрыть бетон рубероидом или полиэтиленом. Особенно это актуально, если цоколь сделан осенью, а конструкция будет крепиться уже после зимы.

Нельзя оставлять конструкцию незащищенной на длительный срок, лучше закрыть ее рубероидом

• В первую очередь проверяется плоскость верхней части цоколя, для этого берется строительный уровень, и проверяются все без исключения участки, при необходимости надо подровнять конструкцию с помощью цементного раствора, это позволит сделать конструкцию надежной и ровной.
• Далее мы рекомендуем натянуть шнур по месту расположения верхней части защитных элементов. Можно даже отчертить линию, это поможет вам в дальнейшем, так как вы всегда будете видеть линию, которая является определяющей.
• Для наилучшего прилегания и обеспечения надежности многие специалисты советуют сделать небольшой откос на верхней части цоколя. Для этого делается раствор из песка и цемента и небольшой уклон в 15-20 градусов. Состав после укладки должен высохнуть и схватиться, для этого потребуется около недели.

Совет!
Можно поступить проще и просто прикрепить доску под небольшим уклоном по всему периметру.
Она также может стать отличным основанием, которое позволит усилить систему.

Доска в качестве основы – один из вариантов, которые используются весьма часто

Крепление системы

Когда подготовка окончена, начинается установка отливов на цоколь деревянного дома.

Инструкция по проведению работ выглядит следующим образом:

• В первую очередь необходимо определиться с тем, каким способом может производиться крепление, чаще всего используется один из трех вариантов: прорезание с помощью болгарки паза, как показано на фото выше, крепление прямо к плоскости стены (подходит для ровных поверхностей) и фиксация на направляющей, которая служит для крепления наружной отделки деревянного дома (например, сайдинга, вентилируемых фасадных систем и т.д.).

Если на фасаде есть направляющие, то вопрос с креплением значительно упрощается

• Установка отливов в деревянном доме требует особого внимания к герметизации соединений, конечно, если элементы заходят за наружную облицовку, вопрос решается сам собой, но когда вы крепитесь прямо к стене или делаете паз, то обязательно обрабатывайте стык с помощью атмосферостойкого силиконового герметика для деревянных домов, он позволит предотвратить попадание влаги под конструкцию и за счет эластичности останется невредимым при перепадах температур и влажности.
• Крепление производится с помощью саморезов, если отлив имеет определенный цвет, то лучше купить изделия со шляпками, окрашенными в тон основным элементам.

Совет!
Для работы хорошо подходят кровельные саморезы, они могут иметь разную окраску и комплектуются шайбами с резиновой прокладкой, что исключает попадание влаги в отверстия.

Когда крепеж имеет тот же цвет, что и отлив, внешний вид конструкции намного лучше

Остается добавить, что отливы на окнах в деревянном доме крепятся по схожей схеме с той лишь разницей, что крепление производится к оконной раме.

Вывод

Очень важно защитить фундамент от попадания влаги и осадков, это обеспечит прочность основания, кроме того, улучшается и внешний вид всего строения. Видео в этой статье расскажет о рабочем процессе дополнительные факты, которые также следует знать.

Отливы на фундамент забора

Металлические отливы для защиты фундамента забора

Несмотря на то, что заборы часто выполняют больше декоративную, чем защитную функцию, ограждения также возводится на фундаменте. Понятно, что его нужно обязательно защищать от воздействия грунтовых и дождевых вод, в противном случае будет происходить медленное разрушение бетона.

Оптимальное решение – это сделать для забора отливы, которые могут выполнять не только защитную, но и чисто декоративную функцию. Сделать их можно своими руками из подручных материалов, а можно купить уже заводские изделия с металла или пластика. При правильной установке, отливы надежно защитят любой фундамент от любых видов осадков.

Какие существуют виды отливов для забора

Оцинкованные отливы для защиты фундамента кирпичного забора

Стальные оцинкованные отливы для фундамента забора отличаются прочностью, надежностью и простые в установке. Оцинкованная сталь может принимать практически любые формы, легко гнется и соединяется без видимых усилий. Также сталь можно покрыть практически любыми типами красок, придать им оригинальный цвет и оформление.

Ключевой недостаток оцинкованной стали – это невысокая стойкость к коррозии, ведь малейшее повреждение покрытия сразу влечет за собой появление внутри стали ржавчины. Также нужно использовать качественную гидроизоляцию слоя, чтобы фундамент не повреждался изнутри.

Стальные отливы с полимерным покрытием лучше, чем оцинкованная сталь, полимеры прочные к механическим деформациям, но такой материал стоит немного дороже.

Медные и алюминиевые отливы для фундаментов заборов сейчас не пользуются большой популярностью из-за своей высокой стоимости. Но при этом отличаются эстетичностью, можно использовать различные виды напыления и они практически не поддаются коррозии.

Пластиковые отливы, ключевые преимущества которых небольшая масса, большой выбор доступных форм и огромный срок службы. Но такой материал хрупкий и при малейшей нагрузке сразу лопается.

Бетонные отливы и декоры из натурального камня более эстетичный вариант защиты фундаментов заборов, причем они достаточно массивные и нуждаются в обустройстве.

Как установить отлив своими руками

Монтаж отливов для защиты фундамента забора

Как правило, все фундаменты для заборов отличаются небольшими размерами и конструкцией, поэтому часто отливы устанавливают самостоятельно. Пластик сейчас особенно популярный и надежный, ведь стоит недорого, и его можно транспортировать в легковом автомобиле.

Чаще пластиковые отливы на фундамент забора устанавливают на цокольном ярусе столбчатой или ленточной конструкции основания, и процесс занимает несколько часов. Что для этого нужно сделать:

1. Если конструкция фундамента столбчатая, тогда нужно сначала очистить верхний слой основания от налипшей грязи и камней, а затем тщательно выровнять бетонным раствором.
2. Покрыть поверхность небольшим слоем рубероида или жидкой резины и дать ему просохнуть.
3. По гидроизоляции с помощью строительного уровня нанести разметку горизонтального уровня отлива и закрепить готовые конструкции из пластика. Все работы желательно выполнять с помощью шуруповерта, отверстия под крепежи сверлить с интервалом 10−15 см. Стыки между плитами заделать герметиком.

Если используется ленточный фундамент, тогда рекомендуется крепежи устанавливать с интервалом 30 см и использовать длинные листы. Тут все работы нужно выполнять в две руки, ведь самостоятельно установить гибкий и легкий пластик довольно сложно.

Сделать отлив из металла и установить на основание забора

Изготовление металлического отлива для фундамента

Необходимо нарезать листы металла на полосы заданной длины и ширины. Аккуратно выгнуть боковые кромки, чтобы сделать полноценные желоба. Рекомендуется использовать ширину полки с учетом плюс 2 см на верхний загиб и 5 см на нижний. Можно давать и большие запасы, но на заборы они просто не нужны.

Разметить полосы и загнуть боковые кромки. Верхняя крепежная кромка всегда загибается вверх, чтобы затем создать герметичное соединение с поверхностью фундамента. Нижняя кромка загибается вниз, а сама полоса должна крепиться под небольшим уклоном.

Подготовительный этап установки заключается в том, что нужно тщательно очистить поверхность от налипшей грязи, устранить все дефекты стен: трещины, неровности, сколы и прочее. Затем выровнять поверхность с помощью бетонного раствора.

Производится разметка мест установки будущего отлива. Сначала по всему периметру забора уровнем наносится горизонтальная разметка по верхней кромке отливов. Для этого лучше использовать разметочный шнур, если фундамент забора ленточный монолитный.

Произвести закрепление полос. Отлив фиксируют по верхней кромке разметки дюбелями и шурупами с интервалом не больше 25−30 см.

Особенности монтажа отливов для заборов из натурального камня или тротуарной плитки

Схема установки отливов на тяжелые конструкции ограждений

Прежде всего, такой отлив не фиксируется на поверхности фундамента, ведь не существует таких технологий. Поэтому, это принцип отмостки, который выполняет не только защитные, но и декоративные функции. Для создания такого отлива нужно:

1. Раскопать основание забора на расстояние до 30 см от поверхности. Глубина траншеи составляет до 20 см.
2. Выровнять дно траншеи, засыпать слой песка и утрамбовать его.
3. Затем создать искусственный уклон в сторону от фундамента, угол может составлять несколько градусов.
4. Поверхность фундамента выровнять, установить слой рубероида.
5. На песчаную подушку положить плитку или камень от фундамента в сторону, горизонталь постоянно проверять строительным уровнем.

Затем, следует швы между плитками залить жидким бетоном, но заблаговременно оставить желоба для естественного стока воды. В стороне от отлива предусмотреть дренажную или ливневую систему, чтобы вода максимально быстро удалялась с бетона.

Советы по установке отлива для заборов

Колпаки и отливы для защиты ограждения и фундамента

Монтаж лучше проводить перед финишной отделкой цоколя, тогда финансовые потери будут меньшими, и времени на обустройство фундамента пойдет меньше.

Если используется фасадный отделочный камень для забора сборочного типа, то длина отлива определяется шагом обрешетки.

Монтировать металлические и полимерные козырьки нужно с помощью резиновой киянки, чтобы не повредить покрытие.

Обязательно герметизировать пространство под отливом и грунтом монтажной пеной и герметиком.

Если отлив для забора сделан правильно, то он прослужит не одно десятилетие, а сам забор не покосится и не провалится. Но устанавливать их нужно правильно, учитывать строительные правила и строго придерживаться технологий. А они практически одинаковые, как для монтажа отлива, так и для фундамента здания.

Установка отливов на цоколь деревянного дома. Выбираем отливы для цоколя фундамента

Установка отливов на цоколь деревянного дома. Выбираем отливы для цоколя фундамента

На цоколь можно смонтировать следующие отливы:

1. Алюминиевые.
2. Медные.
3. Бетонные.
4. Оцинкованные.

Алюминиевые отливы хорошо справляются с низкими температурами, а также высокой влажностью.

Медные отливы, хотя и стоят дорого, зато в сравнении с остальными отличаются отличной износоустойчивостью и долговечностью.

Бетонные отливы также практичны и долговечны. Они отливаются из специального бетона. Прекрасно защищают стены здания от разных нагрузок.

Кстати, отливы на фундамент деревянного дома рекомендуют из металла. Смотрите фото, как металлический отлив превосходно сочетается с деревом.

Если же есть желание не применять метал, тогда можно сделать отлив из деревянных планок. Естественно они должны быть тщательно обработанные определенным водоотталкивающим раствором. Важно понимать, что деревянные отливы требуют систематической обработки и ухода. В противном случае защитные свойства у цоколя будут потеряны.

Оцинкованные отливы зачастую рекомендуют строители, так как они не покрываются ржавчиной и отлично защищают цоколь от различных повреждений.

Важная деталь: в строительных гипермаркетах всегда можно купить отливы для цоколя фундамента любого оттенка, чтобы не нарушать цветовую гамму всего строения.

Осуществить монтаж отливов на цоколь фундамента своими руками может не каждый. Самое главное при монтаже – отлив не должен пропускать воду. Всё швы должны быть герметичны. Для этого предварительно нужно прочитать соответствующую литературу, посмотреть фото и видео материалы. Отличный помощник – Интернет. Достаточно ввести запрос: “как сделать отливы на фундамент” и сотни страниц с фото для ознакомления будут предоставлены. Если есть сомнения, лучше доверить монтаж отливов своего дома профессионалам. То есть, квалифицированным строителям.

Отливы на срубе. Как установить цокольный отлив поэтапно?

Что бы правильно закрепить отлив на цоколе, надо знать несколько важных моментов.

Первый: Отлив крепится на уже готовый цоколь (то есть отделка цоколя полностью завершена, он ровный и дополнительного выравнивания раствором не требует).

Второй. Отливы крепятся на цоколь, до отделки фасада здания.

Третий: Отлив должен быть шире цоколя сантиметров на пять, не меньше, чуть больше можно.

4) Углы отливов вырезаются из этого же материала (обратите внимание на то что есть готовые углы для отливов,

это если нет желания с ними возиться).

5) Нахлёст одного листа отлива на другой, должен быть три. три с половиной сантиметров.

Из инструмента нам понадобится.

Силиконовый герметик и «пистолет» к нему.

Ножницы по металлу ( я пишу об оцинкованном отливе, если отлив пластиковый, то ножницы по-металлу не пригодятся).

Перфоратор (если придётся сверлить бетонные стены, или кирпич, если дом из бруса, то можно просто безударную дрель.

Естественно стены к которой будем крепить отлив, очищается от пыли и грязи

Крепить отливы начинают с углов цоколя, ждя начала промерьте цоколь по длине одной стены (кстати обрезки могут пригодиться на следующей стене, если произвести правильные замеры, то можно отлив резать с учётом использования обрезков).

В некоторых покупных (не самодельных) отливах есть уже готовые отверстия под дюбеля с шурупом ( если нет, то размечаем и сверлим).

Остаётся только разметить и просверлить, затем вставляем дюбель с стену и снимаем отлив, перед окончательным монтажом, наносим водостойкий герметик на отлив и на стену, затем закручиваем шуруп и убираем лишний герметик.

Если цоколь широкий, соответственно и отлив к нему то же широкий, у таких отливов есть специальные кронштейны, которые так же крепятся на дюбеля ( сверлим снизу отлива, размечаем по кронштейнам). Кронштейны удерживают на месте отлив, в ветряную погоду он никуда не денется.

В конце скажу, что я описал крепление отливов к стене, если на фасаде здания есть обрешётка под отделку, то отливы крепим непосредственно к ней, герметизация силиконом проводится во время монтажа отделочного материала на фасад здания.

модератор выбрал этот ответ лучшим

Я так понимаю, что строительство дома уже подходит к концу, главное что фундамент и стена уже возведены и поставить цоколь под стену не получится. Тогда необходимо сделать следующее:

Подбираем отлив на цоколь по ширине, для этого рулеткой измеряем расстояние от места предполагаемого крепления отлива к стене и до края фундамента. Прибавляем к этому расстоянию 2-3 сантиметра и ищем отлив не менее заданного размера.

На рисунке он не показан, но я советую сделать сначала бетонный отлив, т.е. залить раствором под углом место, которое может быть пустым после установки отлива, это угол между цоколем и стеной. Для того, чтобы если со временем вода сможет попадать под отлив, то она всё-равно стекала от стены вниз.

Установить отлив на стенку используя дюбель-гвозди, если стена кирпичная или из блоков, или шурупы, если стена деревянная, но не прикручивать их намернтво, а только наживить.

Промазать стык отлива и стены герметиком или силиконом и закрутить щурупы до упора, прижав отлив к стене, лишний герметик сразу убрать.

Собственно установка отлива на цоколь не такая уж и проблема, но тут есть один немаловажный момент. И многие любители непрофессионалы его часто допускают, этот момент заключается в следующем: установка и крепление отлива стык между отливом и стеной обязательно должен быть закреплен с помощью герметика а затем взят дюбелями или на саморезы. Многие так не делают и при косых дождях ( а такое случается часто ) вода может попадать за цоколь и тогда возникнут проблемы.

Отлив по технологии должен быть шире цоколя на 2,5 сантиметров. Подготовить прежде всего место крепления отлива тщательно обмести или можно сжатым воздухом освободить от пыли и более крупных фрагментов, затем наносим герметик густо на отлив и строительным пистолетом прибиваем его дюбелями расстояние 50 — 60 см. И так если Вы решили установить на дом панели сайдинг или металопрофиль вначале установите отливы это выйдет дешевле.

Установка отливов в деревянном доме. Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

1. Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
2. Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
3. При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
4. По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
5. Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
6. Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
7. На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
8. Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Видео закрываем цоколь фундамента сруба,оконными отливами откосами

Как крепить отливы на фундамент забора

Отливы на фундамент забора

Металлические отливы для защиты фундамента забора

Несмотря на то, что заборы часто выполняют больше декоративную, чем защитную функцию, ограждения также возводится на фундаменте. Понятно, что его нужно обязательно защищать от воздействия грунтовых и дождевых вод, в противном случае будет происходить медленное разрушение бетона.

Оптимальное решение – это сделать для забора отливы, которые могут выполнять не только защитную, но и чисто декоративную функцию. Сделать их можно своими руками из подручных материалов, а можно купить уже заводские изделия с металла или пластика. При правильной установке, отливы надежно защитят любой фундамент от любых видов осадков.

Какие существуют виды отливов для забора

Оцинкованные отливы для защиты фундамента кирпичного забора

Стальные оцинкованные отливы для фундамента забора отличаются прочностью, надежностью и простые в установке. Оцинкованная сталь может принимать практически любые формы, легко гнется и соединяется без видимых усилий. Также сталь можно покрыть практически любыми типами красок, придать им оригинальный цвет и оформление.

Ключевой недостаток оцинкованной стали – это невысокая стойкость к коррозии, ведь малейшее повреждение покрытия сразу влечет за собой появление внутри стали ржавчины. Также нужно использовать качественную гидроизоляцию слоя, чтобы фундамент не повреждался изнутри.

Стальные отливы с полимерным покрытием лучше, чем оцинкованная сталь, полимеры прочные к механическим деформациям, но такой материал стоит немного дороже.

Медные и алюминиевые отливы для фундаментов заборов сейчас не пользуются большой популярностью из-за своей высокой стоимости. Но при этом отличаются эстетичностью, можно использовать различные виды напыления и они практически не поддаются коррозии.

Пластиковые отливы, ключевые преимущества которых небольшая масса, большой выбор доступных форм и огромный срок службы. Но такой материал хрупкий и при малейшей нагрузке сразу лопается.

Бетонные отливы и декоры из натурального камня более эстетичный вариант защиты фундаментов заборов, причем они достаточно массивные и нуждаются в обустройстве.

Как установить отлив своими руками

Монтаж отливов для защиты фундамента забора

Как правило, все фундаменты для заборов отличаются небольшими размерами и конструкцией, поэтому часто отливы устанавливают самостоятельно. Пластик сейчас особенно популярный и надежный, ведь стоит недорого, и его можно транспортировать в легковом автомобиле.

Чаще пластиковые отливы на фундамент забора устанавливают на цокольном ярусе столбчатой или ленточной конструкции основания, и процесс занимает несколько часов. Что для этого нужно сделать:

1. Если конструкция фундамента столбчатая, тогда нужно сначала очистить верхний слой основания от налипшей грязи и камней, а затем тщательно выровнять бетонным раствором.
2. Покрыть поверхность небольшим слоем рубероида или жидкой резины и дать ему просохнуть.
3. По гидроизоляции с помощью строительного уровня нанести разметку горизонтального уровня отлива и закрепить готовые конструкции из пластика. Все работы желательно выполнять с помощью шуруповерта, отверстия под крепежи сверлить с интервалом 10−15 см. Стыки между плитами заделать герметиком.

Если используется ленточный фундамент, тогда рекомендуется крепежи устанавливать с интервалом 30 см и использовать длинные листы. Тут все работы нужно выполнять в две руки, ведь самостоятельно установить гибкий и легкий пластик довольно сложно.

Сделать отлив из металла и установить на основание забора

Изготовление металлического отлива для фундамента

Необходимо нарезать листы металла на полосы заданной длины и ширины. Аккуратно выгнуть боковые кромки, чтобы сделать полноценные желоба. Рекомендуется использовать ширину полки с учетом плюс 2 см на верхний загиб и 5 см на нижний. Можно давать и большие запасы, но на заборы они просто не нужны.

Разметить полосы и загнуть боковые кромки. Верхняя крепежная кромка всегда загибается вверх, чтобы затем создать герметичное соединение с поверхностью фундамента. Нижняя кромка загибается вниз, а сама полоса должна крепиться под небольшим уклоном.

Подготовительный этап установки заключается в том, что нужно тщательно очистить поверхность от налипшей грязи, устранить все дефекты стен: трещины, неровности, сколы и прочее. Затем выровнять поверхность с помощью бетонного раствора.

Производится разметка мест установки будущего отлива. Сначала по всему периметру забора уровнем наносится горизонтальная разметка по верхней кромке отливов. Для этого лучше использовать разметочный шнур, если фундамент забора ленточный монолитный.

Произвести закрепление полос. Отлив фиксируют по верхней кромке разметки дюбелями и шурупами с интервалом не больше 25−30 см.

Особенности монтажа отливов для заборов из натурального камня или тротуарной плитки

Схема установки отливов на тяжелые конструкции ограждений

Прежде всего, такой отлив не фиксируется на поверхности фундамента, ведь не существует таких технологий. Поэтому, это принцип отмостки, который выполняет не только защитные, но и декоративные функции. Для создания такого отлива нужно:

1. Раскопать основание забора на расстояние до 30 см от поверхности. Глубина траншеи составляет до 20 см.
2. Выровнять дно траншеи, засыпать слой песка и утрамбовать его.
3. Затем создать искусственный уклон в сторону от фундамента, угол может составлять несколько градусов.
4. Поверхность фундамента выровнять, установить слой рубероида.
5. На песчаную подушку положить плитку или камень от фундамента в сторону, горизонталь постоянно проверять строительным уровнем.

Затем, следует швы между плитками залить жидким бетоном, но заблаговременно оставить желоба для естественного стока воды. В стороне от отлива предусмотреть дренажную или ливневую систему, чтобы вода максимально быстро удалялась с бетона.

Советы по установке отлива для заборов

Колпаки и отливы для защиты ограждения и фундамента

Монтаж лучше проводить перед финишной отделкой цоколя, тогда финансовые потери будут меньшими, и времени на обустройство фундамента пойдет меньше.

Если используется фасадный отделочный камень для забора сборочного типа, то длина отлива определяется шагом обрешетки.

Монтировать металлические и полимерные козырьки нужно с помощью резиновой киянки, чтобы не повредить покрытие.

Обязательно герметизировать пространство под отливом и грунтом монтажной пеной и герметиком.

Если отлив для забора сделан правильно, то он прослужит не одно десятилетие, а сам забор не покосится и не провалится. Но устанавливать их нужно правильно, учитывать строительные правила и строго придерживаться технологий. А они практически одинаковые, как для монтажа отлива, так и для фундамента здания.

Помощь при укладке фундамента забора. :: ARK: Survival Evolved Общие обсуждения

Помощь при укладке фундамента забора.

Я кладу фундамент забора штабелями в большом количестве, чтобы мои базовые стены были идеально ровными наверху. Я делаю это, чтобы у меня была прочная ровная основа для деревянных столбов (сначала) и других предметов, чтобы структура была равномерной. Это отлично работает, за исключением одной проблемы. Случайно, когда я кладу их друг на друга, они случайным образом ломают одну под собой.Это похоже на сбой, но я могу ошибаться. Кто-нибудь сталкивался с этим или знает, как это исправить. Иногда мне приходится снести целую штабель из 5-15 фундаментов забора, чтобы они остановились. Иногда я не могу и мне приходится отбирать больше или продолжать попытки, пока это не прекратится. Любые предложения или помощь. Кто-нибудь еще делал это с фундаментом для забора. Я думаю, что это может быть их сутью. Это позволяет вам строить ровные конструкции сверху, чтобы ходить и т. Д.

К вашему сведению, я НЕ хочу, чтобы они ломались, как в видео о перилах.Дело в том, что их нужно складывать, не теряя. Это также очень приятно эстетически.

.

Как прикрепить забор к стене с лепниной

Совет

Если в столбе забора нет просверленных пазов для размещения крепежа, используйте кронштейны, которые бывают разных размеров и из разных материалов, чтобы можно было прикрепить столб забора. Эти кронштейны могут понадобиться для деревянного столба или столба без основания.

Чтобы использовать коленчатый болт, вставьте его в просверленное отверстие, затем затяните с помощью подходящего инструмента. Переключатель раздвинется и разместит обшивку стены, закрепив стойку на месте.

Используйте анкеры для каменной кладки на стенах, построенных из каменного материала, такого как кирпич или бетон. Закрепите анкеры для кладки на месте, ударив по ним молотком или затянув их подходящим инструментом. Эти действия вызывают расширение основания анкера и захват внешних стенок отверстия.

Забор может обеспечить конфиденциальность вашей семье и может быть прикреплен к лепному дому или стене. Материал под штукатуркой определит, какой тип крепежа следует использовать для закрепления стойки забора на месте.Для стены с лепниной с деревянными каркасами используйте шпильки. Если в стене нет шпилек, используйте болты. Если в вашем доме стены с лепниной и основанием из кирпича, используйте анкеры. Эти типы креплений предназначены для средних и тяжелых условий эксплуатации и обеспечивают прочность и сцепление, необходимые для закрепления ограждения на стене.

.

фундаментов, деревянных стен, точек привязки :: ARK: Survival Evolved Общие обсуждения

В другой беседе, прежде чем я сошел с рельсов, я предложил идею / концепцию столба забора.

A. Установите столб забора.
B. Прикрепите к нему стену, однако стена еще не установлена.
C. Двигайтесь вокруг столба забора, пока стена не окажется в нужном вам направлении.
D. Зафиксируйте на месте
E. Прикрепите дополнительные стены в последовательности до 4-х, прежде чем потребуется установить еще один столб забора.Стены будут автоматически двигаться в направлении первой стены и будут адаптироваться к изменениям ландшафта.

— Столб забора устраняет необходимость ставить фундамент забора.
— Столб забора может поддерживать до 4 стен (эквивалент: см. Ниже) в любом направлении. Итак, если у вас есть 4 стены с заборными столбами на обоих концах, вам нужно будет разрушить обе, чтобы разрушить эту часть стены. Вы все еще можете строить до максимального уровня, основываясь на размере столба забора.
— Он также может поддерживать 2 ворот Дино, расположенных рядом друг с другом, или 1 ворота Дино и 2 секции стены.И, если столб забора выше, чем 4 стены, он позволит вам размещать части стены над воротами динозавров, если вы атакуете первую стену до столба забора. Конечно, ворота все еще могут стоять сами по себе, они наследуют только направление привязки для столба или существующего сегмента стены.
— Дополнительная концепция состоит в том, чтобы позволить игре Dino Game выполнять роль столба забора.
— Столбы будут разных размеров, чтобы поддерживать более высокие и высокие стены, и будут иметь более высокое значение HP.
— После прикрепления столба забора к существующей стене первая стена, прикрепленная к этому столбу, автоматически выровняется по направлению существующей стены, но у вас все равно будет возможность изменить ее направление.Примечание: если к столбу забора уже прикреплены две стены (с двух разных направлений), то привязка зависит от направления, в котором смотрит персонаж.

Боковые столбы забора, вероятно, будут иметь 1 стену в высоту, 2 стены в высоту, 4 стены в высоту (минимум, необходимый для поддержки ворот динозавров), 6 стен в высоту и размер Бегемота (10 стен в высоту и требуются для поддержки стены-гиганта (см. Ниже) )). Столб Behemoth Fence также может поддерживать 5 рядов стен.

Если бы это было реализовано с более крупными секциями стен, такими как 1X2, 2X1, 2X2, 2X4, 4X2, 4X4, и стены Behemoth (с размером 5X10, размером с гигантские ворота, а не с воротами, вы бы получили большую гибкость , строить немного быстрее и строить проще.Также стена 2X1, 2X2 и 2X4 будет равна 2 сегментам стены, поэтому вы можете разместить только 2, прежде чем потребуется новый столб забора. Точно так же вы можете прикрепить только один 4X2 или 4X4, прежде чем вам понадобится новый столб для забора.

Необязательно, если была реализована логика Врат Дино, выступающих в качестве столба забора высотой в 4 стены, Врата Бегемота могли действовать как Столб ограды Бегемота.

Кроме того, все это теоретически должно уменьшить количество объектов, хранящихся на сервере; меньше фонды и, возможно, меньше стен (если бы стены были большего размера).Большие стены также можно было установить на обычных фондах для строительства зданий и тому подобного.

.

Как прикрепить забор к дереву

Подсказка

Ежегодно немного ослабляйте тросы, чтобы приспособиться к росту дерева. Сдвиньте стойки вниз, если дерево подняло их над землей.

Предупреждение

Забивание деревьев увеличивает вероятность гниения и болезней.

Деревья и заборы по возможности следует держать отдельно.

Неправильное прикрепление забора к дереву приведет к мертвому дереву или сломанному забору. По мере роста деревьев прикрепленные к ним заборы врезаются в дерево.Влага от дерева может привести к ржавчине или гниению ограды и, в конечном итоге, к поломке. Забор, врезанный в дерево, может ослабить и задушить дерево. Забор следует прикреплять только к дереву, оборудованному регулируемой стойкой или балкой. Забор крепится к столбу или балке, которая крепится к дереву регулируемыми тросиками.

.

Понимание приливов и отливов — Общество открытого плавания

Море во время отлива очень отличается от того же самого моря во время прилива, особенно весной. Во-первых, мнение совершенно иное; мили влажного песка и обнаженных камней против крошечной гряды сорняков и сухого песка. Вода во время отлива часто бывает более разреженной, плоской и менее плотной. Море во время прилива вздымается и вздымается, как паруса на галеоне, и приобретает новую глубину и богатство цвета. Что вызывает это преобразование?

Короткий ответ заключается в том, что на море, в зависимости от того, где вы находитесь по отношению к оси Земли, действует гравитационное притяжение Луны и Солнца по отношению к Земле.

Весенние приливы и отливы

Весенние приливы происходят в полнолуние и новолуние примерно каждые 2 недели. В период полумесяца случаются непрямые приливы. Весенние приливы более экстремальные, поэтому низкая весна будет ниже, чем низкая, а высокая весна будет выше, чем высокая. Фактическая высота и интервалы приливов зависят от того, где вы находитесь.

В некоторых местах бывают полусуточные приливы (два прилива с интервалом примерно в 12 часов, перемежающиеся двумя отливами).Другие имеют смешанные приливы там, где встречаются приливы с двух сторон (например, в Дорсете, где приливы Северного моря встречаются с атлантическими). Знайте свои местные приливы и отливы!

Magic Seaweed — полезный веб-сайт для проверки состояния моря в целом, высоты волн и волн, приливов и прогнозов для вашего региона и всего мира.

В общем, научитесь читать веб-сайты, таблицы приливов и отливов и морские карты и понимать их, а также спрашивайте опытных местных пловцов, моряков и других знающих экспертов о том, как ведет себя вода в том месте, где вы собираетесь поплавать.

Значение приливов заключается в понимании того, что больше воды перемещается в течение двух средних часов как входящего ( наводнение, ), так и выходящего ( отлив ) прилива; это приводит к более сильным токам.

Отлив во многих местах составляет один час по обе стороны от прилива или отлива, а в некоторых местах вода почти не движется. Но это может быть разным, в зависимости от условий в некоторых местах, поэтому очень важно всегда проверять местные условия. Однако имейте в виду, что, хотя в большинстве мест, как правило, безопаснее плавать при слабом приливе, фактическое время слабой воды может отличаться от официального времени прилива в зависимости от местной географии и погодных условий.А могут быть и другие места, где безопаснее купаться во время отлива.

Во время весенних приливов , когда вы помните, что отлив ниже, а прилив выше, больше воды перемещается дальше между этими двумя крайностями. Таким образом, на пружинах токи соответственно сильнее, чем на пружинах.

В то время как непрерывные приливные потоки редко текут со скоростью более 2 узлов (2,3 мили в час или 3,7 км / ч), самое быстрое течение в море находится на Сальстраумен около Будё в Норвегии. Скерстад-фьорд заполняется и опорожняется через узкую щель шириной около 150 метров.Средняя скорость воды здесь составляет 7-9 узлов, увеличиваясь примерно до 20 узлов, что создает большие водовороты.

Места в Великобритании, где наблюдается приливная волна, включают Пентленд-Ферт между северным побережьем Шотландии и Оркнейскими островами со скоростью 10 узлов, пролив Менай между материковым Уэльсом и островом Англси со скоростью 8 узлов.

Чтобы представить эти скорости в перспективе, зрелая река обычно течет со скоростью 3 узла, а крутая река с бурной водой — со скоростью 6,5 узлов. Пловец мирового класса путешествует со скоростью около 4 узлов, а дельфины — со скоростью 6-7 узлов.Поэтому придерживайтесь защищенных бухт, если вы точно не понимаете, что делаете, что требует тщательного планирования с использованием соответствующего атласа приливных течений. В любом случае следует быть предельно осторожным, плавая вокруг открытых берегов и проливов.

Генератор приливных потоков — обзор

2.2.2 Приливные турбины

В литературе, посвященной приливным турбинам и связанным с ними энергетическим терминам, используются различные обозначения и сокращения. И это может создать двусмысленность для читателей, чтобы понять эту тему более ясно.В этом разделе будут объяснены эти различные обозначения и сокращения. Во-первых, турбины приливных и приливных течений могут использоваться в литературе как синонимы. Тем не менее, публикация источника должна быть четко прочитана, чтобы понять, что энергия приливного потока или приливного течения представляет собой выработку энергии из приливного ресурса без строительства плотины или плотины и напрямую использует приливное течение / поток для выработки энергии с использованием устройств / турбин преобразования энергии. Кроме того, в некоторых исследованиях энергия приливных или морских течений может использоваться взаимозаменяемо (Chen and Lam, 2014).Следовательно, связанные термины: турбина морского течения (также известная как гидрокинетическая турбина (Goude and Lundin, 2017)) и турбина приливного течения иногда могут использоваться одинаково. И снова публикация источника должна быть четко прочитана, чтобы понять, что они относятся к технологиям, которые используют кинетическую энергию, исходящую от морских течений, вызываемых приливом, для производства электроэнергии (Rahimian et al., 2017; Zhou et al., 2017).

Энергетические турбины приливных течений могут использовать энергию, генерируемую, когда разница высот между приливом и отливом создает сильные течения (похожие на энергию ветра) для производства электроэнергии (Polis et al., 2017). Турбины приливных течений (TCT) — это развивающиеся технологии возобновляемых источников энергии, которые работают для извлечения кинетической энергии из бокового движения приливов в местах со значительными приливными скоростями (Stephen Joseph Sangiuliano, 2017a, b). Другая номенклатура также используется для TCT в литературе, например, турбины приливных потоков (TST) (Morris et al., 2016), преобразователи приливной энергии (TEC) (Gunawan et al., 2014) и генераторы приливных потоков (TSG) ( Маркус и др., 2013).

TCT можно сгруппировать как турбины с горизонтальной осью (HAT) и турбины с вертикальной осью (VAT) (Sheng et al., 2016). Другая номенклатура также используется для HAT в литературе, например, концепция приливной турбины с горизонтальной осью (HATT) (Priegue and Stoesser, 2017), турбина с горизонтальной осью приливной струи (HATST) (Seo et al., 2016). Для НДС также используется следующая номенклатура: приливные турбины с вертикальной осью (VATT) (Priegue and Stoesser, 2017). Согласно Пригу и Штоссеру, концепция HATT широко используется разработчиками приливов, в основном из-за ее довольно простого принципа работы и высокой эффективности (> 35%) (Priegue and Stoesser, 2017).С другой стороны, НДС могут достигать более высокого крутящего момента при более низком передаточном числе и более низком диапазоне скоростей течения, что делает их благоприятными в условиях слабого течения (Sheng et al., 2016). Сюй и его коллеги заявили, что турбина приливного течения с горизонтальной осью (HATCT) считается одним из самых многообещающих среди различных устройств энергии приливного течения (Xu et al., 2016). Выбор между HATT и НДС в основном зависит от конкретных условий объекта.

Платформа электростанции приливных течений (TCPS) используется для поддержки генераторов, турбин и другого оборудования / инструментов, и существуют различные типы платформ TCPS, которые можно классифицировать как (i) плавающие заякоренные системы, (ii) свайные навесные системы и (iii) навесные системы на морском дне / гравитационные системы (Sheng et al., 2016). Шэн и его коллеги четко объяснили преимущества этих различных TCPS следующим образом: (i) плавучие заякоренные системы просты в установке и удалении, имеют более простые графики технического обслуживания и более предпочтительны в местах, где морское дно в основном каменистое, а морские условия — неблагоприятные. Глубже; (ii) система, установленная на сваях, практична для работы на большой глубине (30–60 м), а конструкция очень жесткая; и (iii) система морского дна пригодна для мелководья, где влияние волн и ветра минимально (Sheng et al., 2016).

Приливные ресурсы могут использоваться для производства электроэнергии в масштабе нескольких киловатт (кВт) на мини-электростанциях с турбинами или в масштабе нескольких мегаваттных (МВт) приливных электростанций (Pacheco et al., 2014). Приливная ферма — это группа связанных между собой приливных турбин, которые работают вместе в одном месте и следуют общему закону управления (Elie et al., 2017). Для этих ферм при изучении приливных турбин можно принять во внимание 3 различных масштаба: (i) масштаб самой приливной турбины, (ii) масштаб приливной турбины и (iii) региональный масштаб ( Эли и др., 2017). Сообщалось, что фермы, состоящие из сотен турбин приливных потоков, могут производить сотни мегаватт электроэнергии с высокой предсказуемостью (Funke et al., 2016). Однако эти фермы должны быть тщательно спроектированы, чтобы быть экономически целесообразными, и проектировщики должны учитывать следующие два важных параметра: во-первых, расположение турбин, а затем количество турбин, составляющих ферму (Funke et al., 2016) .

Приливные турбины подвержены биообрастанию, проблемам кавитации, седиментации, волновым эффектам и испытывают различные режимы числа Рейнольдса (Re) и характеристики сваливания (Liu et al., 2017). Следовательно, приливные турбины должны быть спроектированы как прочные и достаточно надежные, чтобы выдерживать нормальные рабочие нагрузки, а также периодические суровые морские условия (Liu et al., 2017). Кроме того, знания о влиянии устройств приливной энергии на морскую бентическую среду особенно недостаточны (Broadhurst and Orme, 2014). Поэтому необходимо провести обширные исследования, чтобы понять долгосрочное воздействие этих устройств на бентическую среду.

Чтобы лучше понять механизм отбора мощности от приливной турбины и эффекты взаимодействия между потоком и турбиной, измерения поля потока должны проводиться в следе за турбиной (Seo et al., 2016). Технология приливных турбин все еще развивается с акцентом на различные факторы, такие как окружающая среда, гидродинамика и эксплуатация (Pacheco and Ferreira, 2016). Сообщалось, что с нынешней технологией для энергетических устройств приливного течения 1-го поколения требуются весенние пиковые скорости приливов (SV), превышающие почти 2,5 м / с, и глубина воды в диапазоне от 25 до 50 м (Iyer et al., 2013; Lewis et al., 2015).

В настоящее время проекты в области энергетики приливных потоков недостаточно рентабельны.Следовательно, методы государственного субсидирования, такие как зеленые тарифы (FIT), могут играть решающую роль в развитии энергии приливных потоков до тех пор, пока они не будут финансироваться исключительно из частных источников (Vazquez and Iglesias, 2015a). Чтобы снизить затраты и повысить эксплуатационную гибкость, приливная турбина должна работать равномерно при двунаправленном потоке, и существуют различные попытки спроектировать такую ​​приливную турбину (Micha Premkumar and Chatterjee, 2015). Наконец, следует подчеркнуть, что проекты в области энергетики приливных потоков вряд ли будут полностью коммерциализированы, если не будет доказана их экономическая осуществимость (Vazquez and Iglesias, 2015b).Предполагается, что эти экономические проблемы должны быть решены в ближайшем будущем для коммерциализации этой многообещающей технологии.

В недавнем исследовании Чжоу и его коллеги перечислили следующие компании, у которых есть пилотные фермы морских турбин (MCT), которые начнут работать в следующие годы: DCNS, EDF, MeyGen, MCT, Atlantis Resources, Andritz Hydro Hammerfest (AHH ), Sabella, GE и Alstom Energy (Zhou et al., 2017). Таким образом, читатели могут также проверить веб-сайты этих компаний, чтобы получить последнюю коммерческую информацию о прогрессе в технологиях турбин для морских приливов и отливов.

Архив сертификатов | Кантсинк Атланта

Апрельские дожди приносят майские цветы, но, наступая вслед за самой влажной зимой за всю историю наблюдений, они также могут вызвать неожиданные проблемы с фундаментом.

Изменяющиеся погодные условия и экстремальные погодные явления создают новые проблемы для строителей и домовладельцев. Но штормовая погода не повод для беспокойства с запатентованными спиральными опорами Cantsink под вашим фундаментом. Cantsink предлагает эффективную подземную опорную систему для нового строительства, а также исправительное решение для восстановления выравнивания или увеличения высоты.

Эксперты прогнозируют беспрецедентные наводнения во многих частях Восточного побережья в течение следующих нескольких месяцев. Средний Запад уже пострадал от таяния снегов, проливных дождей и сильных штормов. Прибрежные государства пересматривают границы зон затопления и строительные нормы и правила.

Cantsink был вызван для поддержки дома в Джексонвилле, штат Флорида, построенного для замены разрушенного строения, поврежденного экстремальной погодой. Местные власти изменили зону участка, потому что ураган показал, что его местоположение более подвержено наводнениям, чем предполагалось изначально.Для повторного зонирования требовалось возвышение здания на три фута по сравнению с предыдущим строением.

Инженеры, работающие с Alexander Grace Consulting, определили опорные колонны для поднятия дома, соединенные с помощью неглубокой бетонной балки, чтобы помочь ему выдержать поперечное напряжение. Винтовые опоры Cantsink были установлены под землей для стабилизации новой надземной конструкции.

Усложняя установку, геотехнические отчеты показали очень нестабильную почву и потенциально плотный слой на 38-55 футов ниже уровня земли.Кроме того, условия на площадке требовали, чтобы установка производилась без нарушения прилегающих болот и потенциального штрафа в размере 10 000 долларов за нарушение.

Это сделало установку винтовых опор Cantsink идеальным решением, поскольку они избавили от необходимости в тяжелой технике, которая могла бы вторгнуться в болотистую местность. Спиральные опоры Cantsink устанавливаются с бортовым погрузчиком, который дешевле мобилизовать и легче маневрировать на стройплощадке. Наконец, работа должна была быть согласована с приливными потоками, которые периодически мешали видимости и требованиям к работе на заранее выкопанных опорах.

Запатентованные винтовые опоры

Cantsink стали идеальным решением для тяжелых условий работы и проблем, связанных с почвой. Использование винтовых опор помогло подрядчику уложиться в график с максимальной эффективностью установки. Бригады Cantsink of Atlanta также тщательно согласовывали свой рабочий график с прогнозами погоды для приливов и отливов, чтобы максимально повысить точность и производительность установки. Установка была завершена без нарушения болотистой местности.

Винтовые опоры Cantsink — это экономичные решения, позволяющие сэкономить время и деньги, независимо от того, работают ли они в прибрежных условиях или в любых сложных условиях.Результат — постоянная стабильность в любом типе почвы и погодных условиях.

Используя 100% американскую сталь, Cantsink производит широкий спектр запатентованных винтовых опор, сертифицированных для работы Международным советом кодов. ICC — это независимая ассоциация, ориентированная на членов, занимающаяся разработкой модельных кодексов и стандартов. Cantsink также предлагает техническую поддержку и превосходное обслуживание клиентов.

Благодаря недавно расширенным производственным и складским мощностям, Cantsink предлагает быстрое выполнение заказов.Таким образом, проблемы, вызванные проливными дождями в мягкой почве, могут быть решены до того, как структурные повреждения усугубятся. В графиках строительства новых зданий нет задержек для лечения или дождливых периодов.

Cantsink может выполнить все, от проекта подъема всей конструкции до минимально инвазивного восстановления тонущего фундамента. А начало нового строительства с помощью наших запатентованных винтовых опор поможет вам с первого дня.

Свяжитесь с Cantsink сегодня, чтобы узнать, как постоянная стабильность избавит вас от тревог в черный день.

MeyGen Tidal Energy Project — Phase I

Морские млекопитающие	Судовые и береговые визуальные исследования с помощью RPS	Исследования с лодки включали два подхода к сбору данных; во-первых, съемка трансект с лодки на основе модифицированных методов European Seabird at Sea (Tasker et al., 1984) собирали данные о распределении, и, во-вторых, для сбора поведенческих данных использовались стационарные исследования лодок в фиксированных местах. Методы съемки с наземных точек зрения были адаптированы из подходов к съемкам с наземных точек обзора; Были выбраны три точки наблюдения на побережье Кейтнесса, и наблюдения проводились во время двух-трех посещений каждый месяц в течение того же периода времени, что и съемка с лодки.	10 видов китообразных являются случайными или постоянными посетителями Пентленд-Ферт; это mysticete (усатый кит) обыкновенный полосатик, зубатки (зубатые киты и дельфины) кашалот Physeter macrocephalus, косатка Orcinus orca, длинноплавый кит-пилот Globicephala melas, атлантический дельфин-дельфин Risso Lagenorhynchus acutus, белоклювый дельфин Lagenorhynchus albirostris, короткоклювый дельфин и морская свинья, а также два вида ластоногих — серый тюлень и морской тюлень.	Завершено в 2011 г. (двухлетняя съемка, начиная с октября 2009 г. и заканчивая в сентябре 2011 г.)
Морские млекопитающие	Акустическая съемка, проведенная компанией Ecologic UK	Акустическая съемка во Внутреннем проливе для проверки работы систем PAM на участке условия.Выходные данные, используемые для качественной оценки вероятной эффективности визуальных съемок для обнаружения морской свиньи. PAM использовался в последних трех съемках морских млекопитающих.	Общий уровень акустического обнаружения морской свиньи был выше, чем уровень визуального обнаружения. Это может означать, что частота визуальных наблюдений может неточно отражать фактические уровни активности морской свиньи во Внутреннем проливе.	Завершено в 2011 г. (с мая по август 2011 г.)
Птицы	Судовые и береговые визуальные исследования с помощью RPS	Эта съемка проводилась совместно с съемкой морских млекопитающих.Использовались те же методы.	Во время 22 лодочных съемок в море на участке разреза было зарегистрировано 13 248 особей 19 видов. Во время наземных исследований во время сканирования распространения было зарегистрировано в общей сложности 21 568 особей, включая 24 вида и 2 группы видов.	Завершено в 2011 г. (двухлетняя съемка, начинающаяся в октябре 2009 г. и заканчивающаяся в сентябре 2011 г.)
Беспозвоночные	Исследование бентоса морского дна, проведенное компанией Aquatic Survey and Monitoring Ltd	Для определения типа морского дна и биотопов использовались раскрывающиеся видео- и фотографические исследования настоящее время.Проведите выборочное обследование, чтобы определить типы инфаунальных сообществ в любых отложениях, существующих в этом районе, и определить базовое распределение частиц отложений по размерам. Дополнительные захваты взяты для сбора осадка для анализа радиоактивности.	Самый большой биотоп по площади в зоне разработки морского проекта — CR.HCR.FaT.BalTub (B. crenatus и T. indivisa на сильно залитой приливом околоземной скале), который очень похож на CR.Биотоп HCR.FaT.CTub (Tubularia indivisa и подушечные губки на мутной циркалитторальной коренной породе, охваченной приливом), обнаруженный в этом районе по данным исследований Marine Scotland. CR.HCR.FaT.CTub (Tubularia indivisa и подушечные губки на мутной циркалитторальной породе, охваченной приливом) также был зарегистрирован с помощью обследования ASML. SML (2011) сообщает, что наблюдения, сделанные в ходе пяти съемок морской Шотландии, проведенных Moore & Roberts (2011), очень хорошо совпадают с данными настоящего обзора.	Завершено 2011 г.
Физическая среда	Текущий профиль водной толщи, выполненный Atlantis	Съемка Atlantis: акустический доплеровский профилограф (ADCP) 300 кГц и трансекты течений движущихся судов измеряли скорость и направление течения в бункерах длиной 1 м по всей воде столбец.	На всей территории Пентленд-Ферт есть широко распространенные и очень энергичные приливные волны, водовороты и области общей турбулентности. Сразу за западным концом участка у мыса Сент-Джонс на материковой части Шотландии, Веселые человечки Мея — одна из самых значительных океанографических достопримечательностей Пентленд-Ферт. Это область приливных гонок, которые возникают во время западных отливов, особенно когда им противостоят западный ветер или волны.Течения во Внутреннем проливе имеют четкую картину прилива при отливе, в то время как остров Строма генерирует обширные водовороты на своей стороне вниз по течению как во время паводков, так и во время отливов.	Завершено 2009 г. (апрель)
Физическая среда	Текущий профиль водной толщи по данным исследования ERI	ERI: Судно установлено на 300 кГц RDI ADCP для измерения скорости и направления течений вдоль разрезов.	На всей территории Пентленд-Ферт есть широко распространенные и очень энергичные приливные волны, водовороты и области общей турбулентности. Сразу за западным концом участка у мыса Сент-Джонс на материковой части Шотландии, Веселые человечки Мея — одна из самых значительных океанографических достопримечательностей Пентленд-Ферт. Это область приливных гонок, которые возникают во время западных отливов, особенно когда им противостоят западный ветер или волны.Течения во Внутреннем проливе имеют четкую картину прилива при отливе, в то время как остров Строма генерирует обширные водовороты на своей стороне вниз по течению как во время паводков, так и во время отливов.	Завершено 2011 г. (9-месячная съемка, начавшаяся в октябре 2010 г. и завершенная в июле 2011 г.)
Физическая среда	Батиметрические и геофизические исследования с помощью Atlantis	Многолучевой эхолот, гидролокатор бокового обзора, глубинный профилограф пингер магнитометр, используемый для определения глубины воды, состава морского дна, профилей дна, глубины типа донных отложений и наличия аномалий.	Глубина воды в зоне развертывания турбины варьируется примерно от 31 м до 49 м ниже LAT. Большая часть территории относительно плоская, с глубиной воды от 31,5 до 38 м, но на участке встречаются трещины в коренных породах глубиной до 10 м, особенно в западной части к югу от Мелл-Хед.	Завершено 2009 г. (сентябрь)
Физическая среда	Полевые исследования прибрежной геологии с помощью Atlantis	Визуальная съемка	Большая часть прибрежного участка вокруг проектной территории отмечена скалами высотой от 5 до 10 метров с платформой в литоральной зоне у подножия обрыва обнажаются почти плоские плиты.За восточной оконечностью проектной территории на материке находятся отвесные скалы на мысе Дункансби, вырезанные из старого красного песчаника и поднимающиеся до 70 метров в высоту. Подобные скалы видны к западу от участка в Даннет-Хеде, высота которых превышает 90 м. В местах, где отсутствуют выступы обрывов, задняя стена пляжа обычно представляет собой крутой, покрытый растительностью берег высотой от 2 до 15 метров.	Завершено 2009 г. (ноябрь)
Физическая среда	Исследование структуры морского дна, проведенное ERI	Судовая гидролокаторная съемка морской звезды 450F с боковым обзором для получения изображения морского дна	В районе съемки Inner Sound 70% (7.8 км) морского дна представляет собой проточную размытую коренную породу с пилообразным профилем, состоящую из складчатого и наклонного осадочного песчаника, плитняка и алевролита. Зоны скопления ракушечника присутствуют в северо-восточных районах района исследований, а также локализованы на северо-западе. В этих регионах обычно наблюдаются мега-рябь длиной до 20 м и высотой от 0,2 до 0,5 м.	Завершено 2011 г. (8-месячное обследование, начало в ноябре 2010 г. и завершение в июле 2011 г.)
Физическая среда	Исследование текущих волн и турбулентности, проведенное MeyGen	Нижняя установка RDI 1200 кГц ADCP и нижняя акустическая волна и ток (AWAC ) ADCP 600 кГц для измерения скорости и направления течения в водной толще и обеспечения некоторой количественной оценки турбулентности и высоты волн.	Волновые условия наиболее суровы (т.е. волновое поле содержит наибольшую энергию) в открытых прибрежных зонах к западу от участка, но, хотя самые высокие и наиболее частые волны приближаются к Внутреннему звуку с запада (UKHO, 2005), особенности побережья и батиметрия Внутреннего пролива, вероятно, вызовут значительное рассеяние этих западных волн к тому времени, когда они достигнут площадки Проекта.Волны из Северного моря менее сильны, потому что мелководная коса простирается на северо-восток от мыса Дункансби через восточную оконечность Внутреннего пролива, что снижает их энергию, но открытая береговая линия на восточной стороне пролива позволяет этим волнам проникать. подробнее	Завершено 2011 г. (июль)
Физическая среда	Исследование характеристик морского дна, проведенное MeyGen	Возьмите пробы, пробы воды и выпадайте видео / фотографии, чтобы получить представление о количестве донных отложений, распределении частиц по размерам и количестве взвешенных отложений .	Территория Проекта в целом лишена поверхностных отложений, за исключением северо-восточных и северо-западных районов участка. В тех случаях, когда они обнаруживаются, отложения варьируются от фанеры крупного гравия до более крупных подвижных скоплений крупного ракушечного песка. При более высоких скоростях течения и в более грубых отложениях образуются несколько более крупные пласты, известные как мега рябь.Гравийные волны встречаются там, где токи очень сильные, обычно 1,5 мс.	Завершено 2011 г. (июль)
Физическая среда	Геофизические исследования, проведенные iXSurvey Limited	Геофизические исследования площадки для определения наличия субстрата морского дна в этом районе.	Внутренний пролив состоит в основном из обнаженных девонских пород старого красного песчаника. Большая часть морского дна состоит из размытых в настоящее время коренных пород с участками песка, мега-ряби песка и песчаных отмелей с крупным гравием на отдельных участках как непосредственно к югу, так и к юго-западу от Стромы.	Завершено 2009 г.
Человеческое измерение, навигация	Радиолокационная съемка, выполненная MeyGen	Данные за 42 дня с существующего радиолокационного сканера в Sandy Hill South Ronaldsay были собраны и проанализированы (наряду с другими источниками данных, такими как AIS).Визуальные журналы активности малых судов велись во время съемок других морских и береговых проектов.	В течение всех периодов времени видны пути парома Pentalina, обслуживаемого паромами Pentland Ferries между Gills Bay и Saint Margaret’s Hope с тремя обратными рейсами в день. Во все периоды также постоянно наблюдалось интенсивное движение с востока на запад через Внешний пролив между островами Строма и Свона.Количество судов, использующих Внешний пролив, составляло в среднем 14 судов в день, из них около 11 судов в день направлялись с востока на запад. Для сравнения, движение с востока на запад, проходящее через Внутренний пролив, от низкого до умеренного, в среднем менее 1 судна в день (примерно 4% трафика Внешнего пролива). Размеры судов во Внутреннем проливе также были меньше.	Завершено в 2011 г. (одногодичное обследование, начало в июне 2010 г. и окончание в августе 2011 г.)

Оптимизация массива приливных турбин на основе алгоритма роя дискретных частиц

Ammara, I., Leclerc, C. и Masson, C., 2002. Метод вязкого трехмерного дифференциала / приводного диска для аэродинамического анализа ветряных электростанций, Journal of Solar Energy Engineering , 124 (4), 345–356.

Артикул Google Scholar

Бахадж, А.С., 2011. Производство электроэнергии из океанов, Обзоры возобновляемых и устойчивых источников энергии , 15 (7), 3399–3416.

MathSciNet Статья Google Scholar

Funke, S.W., Farrell, P.E. и Пигготт, M.D., 2014. Оптимизация приливных турбин с использованием сопряженного подхода, Renewable Energy , 63, 658–673.

Артикул Google Scholar

Hou, F., Yu, H.M., Bao, X.W. и Ву Х., 2014. Анализ энергии приливных течений в районе моря Чжоушань на основе численного моделирования с высоким разрешением, Acta Energiae Solaris Sinica , 35 (1), 125–133. (на китайском языке)

Google Scholar

Дженсен, Н.О., 1983. Заметка о взаимодействии ветряных генераторов , Национальная лаборатория Рисё, Роскилле, Дания.

Google Scholar

Kennedy, J., 2010. Оптимизация роя частиц, in: Encyclopedia of Machine Learning , Sammut, C. and Webb, G.I. (ред.), Springer, Бостон, Массачусетс, стр. 760–766.

Google Scholar

Kiranoudis, C.T. и Марулис, З.Б., 1997.Эффективное сокращенное моделирование эффективности ветропарка, Возобновляемая энергия , 11 (4), 439–457.

Артикул Google Scholar

Lee, SH, Lee, SH, Jang, K., Lee, J. и Hur, N., 2010. Численное исследование оптимального расположения турбинных генераторов океанских течений в энергетических парках Ocean Current, Current Прикладная физика , 10 (S2), S137 – S141.

Артикул Google Scholar

Legrand, C., 2009. Оценка ресурсов приливной энергии: Руководства по возобновляемым источникам энергии на море, , European Marine Energy Center Ltd., Лондон.

Google Scholar

Lin, T.Y., Yeh, J.T. и Куо, W.S., 2017. Использование алгоритма оптимизации роя частиц для поиска пути увеличения мощности реакторов с кипящей водой, Annals of Nuclear Energy , 102, 37–46.

Артикул Google Scholar

Macleod, A., Барнс, С., Радос, К.Г. и Брайден, И., 2002. Эффекты следа в турбинных электростанциях с приливными течениями, Труды конференции по возобновляемым источникам энергии в море (MAREC 2002), , Институт морской инженерии, науки и технологий, Ньюкасл, Великобритания.

Google Scholar

Майерс, Л. и Бахадж, А.С., 2005. Моделирование потенциала электрической мощности, используемого массивами морских турбин в гонке Олдерни, Renewable Energy , 30 (11), 1713–1731.

Артикул Google Scholar

Wu, Y.N., Wu, H. and Feng, Z., 2017. Оценка ресурсов энергии приливных течений на водном пути гора Путуо — остров Хулу, Renewable Energy Resources , 35 (10), 1566–1573. (на китайском языке)

Google Scholar

Xia, XW, Xie, CW, Wei, B., Hu, ZB, Wang, BJ и Jin, C., 2017. Оптимизация роя частиц с использованием многоуровневой адаптации и целенаправленных операторов обнаружения, Information Sciences , 385–386, 174–195.

Артикул Google Scholar

Какой прилив лучше всего подходит для вашего любимого водного отдыха?

Говорят, время и прилив никого не ждут. Но вы можете дождаться правильного прилива.

Любимый вид водного отдыха на пляже?

Вы можете не знать, что одни приливы лучше других подходят для определенных видов деятельности. Приливы могут сильно различаться в зависимости от местоположения и сезона, что может привести к экстремальным уровням приливов и отливов в определенной области.Вы всегда должны соблюдать эти условия и осознавать их.

Любите ли вы плавание, серфинг или что-то среднее между ними, скорее всего, есть прилив, который идеально подходит для того, чем вы хотите заниматься. Вы можете определить, когда наступит ваш идеальный прилив, научившись читать таблицу приливов и отливов. Таким образом, вы сможете спланировать прибытие на пляж в самые лучшие для вас приливные условия.

Если вы хотите, чтобы идеальный прилив соответствовал вашему любимому пляжному занятию, читайте дальше.

Фото Квентина Доктора

Какие приливные условия подходят вам лучше всего?

Для пловцов вода наиболее безопасна во время слабого прилива, когда вода очень мало движется.Отлив происходит в час до или после прилива или отлива. Пловцам также понравятся волны с более короткими интервалами, которые более спокойны и менее опасны.

Для любителей подводного плавания и дайверов видимость будет наилучшей после сильного отлива. Это когда прилив только что пришел, он самый высокий и приливно-отливное течение очень мало. В это время вода будет достаточно чистой, чтобы вы могли увидеть в ней всю интересную морскую жизнь. Во многих местах этот прилив случится примерно в середине дня.

Фото Алессандро Валленка

Для серферов волны обычно хороши между приливом и отливом. Во время прилива волны разбиваются слишком близко к берегу, чтобы их можно было покатать. Во время отлива могут мешать открытые камни или водоросли. Идеально подходят волны с длинными интервалами и большими волнами.

Для скимбордистов оптимальный прилив зависит от того, что вы хотите делать со своей доской. Отлив лучше всего подходит для тех, кто хочет кататься на доске по песку, но для тех, кто хочет кататься на волнах, лучше будет прилив, поскольку волны приближаются к берегу.

Для рыболовов лучшее время для заброса лески — во время прилива. Рыбалка во время отлива, примерно за два часа до отлива, часто дает отличные результаты, потому что это когда рыба питается насекомыми и растениями, всасываемыми водой. Это особенно актуально на мелководье, таком как заливы и устья рек, где бывают сильные приливы.

Фото Себастьяна Ханса

Для любителей пляжного отдыха , во время отлива или падающего прилива открываются приливные бассейны, что дает наилучшие возможности для наблюдения за морскими обитателями.Бичкомберам больше всего повезет за два-три часа до отлива или примерно через час после этого. Читая таблицу приливов и отливов, ищите числа под нулем.

Для судоводителей прилив — самое простое время для навигации по гавани. Более высокие воды позволяют обходить подводные преграды, такие как песчаные отмели, камни или рифы. С другой стороны, во время отлива большой лодке будет легче безопасно пройти под мостом.

Для гребцов легче всего грести с течением, а не против него.Если вы плывете против набегающего или отходящего прилива, вам может быть очень трудно добиться прогресса. Два часа в середине цикла прилива — это период наибольшего течения.

Фото Фрэнка Буша

Различные приливы и отливы предлагают широкие возможности для занятий водными видами спорта. Однако приливы также могут подвергнуть вас опасности, если вы не знаете, как оставаться в безопасности в приливных зонах. Важно знать не только о том, какие приливы лучше всего подходят для желаемого занятия, но и о том, как не попасть в затруднительное положение или попасть в него.

NOVA | Тонущий город Венеция | Взвешивание растворов

Высокая вода, или acqua alta , является постоянным явлением во всем мире. Венецианская лагуна. На протяжении веков лидеры города, купцы и жители справились с повышением уровня моря либо путем сноса старых зданий и возводя новые на более высоких, непроницаемых каменных фундаментах, или возводя входы в здания вдоль десятков каналов, пересекающих исторический город.Или, в редких для того времени случаях, когда город был затоплен из-за штормовых приливов венецианцы просто выжидали этого. Вода поднялась, несколько несколько часов спустя он пошел вниз, и жизнь продолжалась, почти не нарушая. Поскольку Венеция превратилась из торговой республики в живой музей, отцы города сохранили исторические здания, а не сносили их, чтобы освободить место для новых конструкции. Просто не годится создавать современный город на руинах старые, как это было сделано во всем мире. Такой Венеции не было бы Венеция, которой мир дорожит. Город наводнен ХХ век с его безудержной индустриализацией и свидетельством изменения климата, все изменилось (см. «Осажденная Венеция»). Многие ученые считают, что глобальное потепление, вызванное сжиганием ископаемого топлива, в первую очередь ответственны за повышение глобального уровня моря, которое в Венеции привело к все более и более частые случаи аква альта. Что еще хуже, Венеция тонет на протяжении веков из-за естественного заселения лагуны отложения и беспорядочная откачка пресной воды из глубоких водоносных горизонтов под городом. Шестнадцать веков назад, примерно во время основания Венеции, Адриатическое море Стандартный уровень моря был почти на шесть футов ниже сегодняшнего. На тысячелетие и наполовину, венецианцы смогли справиться с проблемами, связанными с проживанием в окружающая среда с преобладанием воды. Например, еще в 1900 году вода в экстремальных условиях прилив накрыл площадь Сан-Марко всего семь раз в год. Лодки не могут ходить по каналам во время самых высоких приливов, потому что они не могут проходить под мостами. Однако к 1989 году такое наводнение происходило не менее 40 раз в год. В 1996 год, вода почти на уровне колена среднего туриста плескалась 99 раз в груды мешков с песком, поставленные для охраны дверных проемов Дворца дожей и церкви Св. Базилика Марка. Все чаще и чаще посетителям приходится ходить по возвышенностям. деревянные тротуары, или passarelle , когда пиковые приливы текут над городом тротуары. Лодки не могут перемещаться по каналам во время самых высоких приливов, потому что они не могут проходить под мостами. Приливы не только раздражают, но и разрушают. Вместо простой стирки против непроницаемого мрамора, составляющего фундамент города, высокий вода все чаще плещется о мягкие, проницаемые кирпичи, которые сидят над фундаментом. Морская вода из Адриатики впитывается в этот кирпич, все выше проникающий в стены и проникающий в интерьеры, уничтожение фресок и других незаменимых реликвий. Если они не были восстановлены из нового водонепроницаемого кирпича, многие из этих зданий рушатся незаметно. Что можно сделать с этим неудержимым повышением уровня моря, которое приносит воды Адриатики, переносимые дважды в день приливами, все выше и выше против камни Венеции? Врата спасения? Городские власти, правительство Италии и консорциум крупнейших в Италии строительные и проектные фирмы считают, что у них есть решение этой беспорядочной проблема: выровняйте дно трех входов в венецианскую лагуну серией 79 полых стальных ворот, которые будут подняты, чтобы сдерживать море во времена acqua alta. Когда приливы и погода спокойная, эти ворота будут заполнены водой и опираться на дно трех каналов на северном и южном концах Лидо — длинный узкий остров, отделяющий лагуну от моря — и рыбацкая деревня Кьоджиа на южном конце лагуны. Когда шторм с сильные ветры дуют с северо-востока по Италии и высокие приливы на Адриатике, инженеры активируют систему, которая закачивает сжатый воздух в ворота. Воздух вытеснил воду, позволив воротам подняться на петлях и образуют барьер против волнения морей. Проект MOSE, аббревиатура от экспериментальной модели, созданной для проверки ворот. производительность ( Modulo Sperimentale Elettromeccanico ), была единственной предложение, внесенное инженерами, подрядчиками и учеными консорциума с тех пор, как начало 1970-х гг. (Посмотрите видео о предлагаемых воротах.) В декабре 2001 года правительство объявило о планах строительства ворот по высокой цене. от 2 до 3 миллиардов долларов. Сторонники проекта отметили дизайн работы начнутся этой осенью (2002 г.), строительство начнется в несколько лет.Самые горячие сторонники говорили, что, по их мнению, ворота будут в работала в период с 2007 по 2010 год. Однако 23 сентября 2002 года Венецианский Городской совет проголосовал за пересмотр своей поддержки ворот и поднял призрак необходимости переоценки проекта. Это была потрясающая новость, и остается под вопросом, восстановит ли проект свое положение. * Политическая реальность Италии заключается в том, что правительства недолговечны. длинный; С 1945 года на смену пришло и ушло 58 правительств. У проекта давно есть критика: итальянская и международная. экологов вместе с учеными, которые на протяжении трех десятилетий неодобрительно пошел по пути к решению MOSE.Противники считают что неумолимо поднимающийся уровень моря сделает MOSE устаревшим в течение нескольких лет. Они также опасаются, что чиновникам придется так часто открывать ворота, что нормальные приливы и отливы очищающих приливов могут резко повлиять на водные жизнь в лагуне и сделать город непригодным для жизни в течение длительного времени, поскольку сточные воды обычно смытый из лагуны остается позади. Эти критики хотят большего проведены исследования потенциального воздействия ворот на окружающую среду, и они хотят международное научное и инженерное сообщество, чтобы придумать новые решения, которые защитят Венецию в следующем столетии, а не просто следующие несколько десятилетий. Даже если защитники ворот могут каким-то образом изменить позицию Венеции Совета, национальное правительство столкнулось со многими другими препятствиями, прежде чем оно могло когда-либо рассмотреть строительство. Во-первых, это вопрос финансирования проекта. В нынешнее итальянское правительство, находящееся у власти с начала 2001 года, также объявило о планах восстановить национальную систему автострад, расширить национальный высокоскоростной поезд системы и построить подвесной мост от материковой части Италии до Сицилии. Все это происходит в период бюджетного кризиса, и нет очевидных способов увеличения миллиарды евро, необходимые для запуска этих проектов. Итальянцы склонны подмигивать таким грандиозным заявлениям. Это политическая реальность в их стране правительства недолговечны; Пришло 58 правительств и ушел с 1945 года, и новые выборы, вероятно, состоятся к 2004 году. администрация, не поддерживающая эти проекты, вполне может прийти к мощность. Волна оптимизма Но в этой атмосфере политической борьбы и неопределенности надежда на Вечные источники Венеции. Городские власти при поддержке итальянского правительства незаметно присвоили значительные суммы денег отдельно от проекта ворот для улучшения инфраструктуры исторического центра.Экипажи проводят дноуглубительные работы. века накопленного навоза из десятков городских каналов и восстановление и гидроизоляция стенок каналов. Восстанавливают мосты и фонтаны. И они возводят fondamente , тротуаров, вдоль каналы и края окружающей лагуны до уровней выше обычного половодья Метки. Планируется также улучшить очистку сточных вод Венеции, что для веков был сброшен прямо в каналы. Венецианцы сейчас установка септиков при ремонте зданий и торговых площадей, а также власти надеются, что в ближайшие два десятилетия традиционные канализационные трубы смогут доставлять городские отходы на материковые водоочистные сооружения.Наконец, св. Площадь Марка, самая низкая точка города и наиболее часто затопляемая зона, является планируется реализовать проект стоимостью 50 миллионов долларов по восстановлению дренажной системы. Споры о том, как защитить Венецию и сохранить ее здания и искусство сокровища для последующих поколений не скоро закончатся. Действительно, скорее всего, это будет лет до начала строительства любого вида, будь то передвижные ворота или какое-то совершенно другое решение. * 15 мая 2003 года премьер-министр Италии Сильвио Берлускони официально запустил проект ворот, реализация которого, как ожидается, займет восемь лет и обойдется в 4 миллиарда долларов.

Посетить Знаменитая площадь Сан-Марко в Венеции во время наводнения, у вас есть два варианта: прогуляться. со всеми на приподнятых дорожках под названием passarelle … … или отправляйтесь в одиночку среди поднимающейся воды. Худшее acqua alta в памяти, то, что по-настоящему разбудил венецианцев, осознав, насколько все может быть плохо, что произошло 3 ноября, 1966 г.Прилив, охвативший все уголки города в ту ночь, продолжался поразительные 22 часа (типичные приливы длятся шесть). Дизайнеры говорят, что предлагаемый мобильный ворота, поднятые в вертикальное положение (как на фото выше), будут удерживать Поднимите набегающий прилив до уровня шести футов или более над уровнем воды в лагуне. ← Фото барные стулья в интерьере: Барные стулья для кухни, 44 фото. Красивые интерьеры и дизайн – барные стулья для кухни на фото Чем бур от сверла отличается: Чем отличается бур от сверла – Свёрла и буры по бетону: различия и особенности применения → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
