Как установить дверной глазок в металлическую дверь: Как врезать глазок в металлическую дверь, глазки для дверей панорамные – Как вставить глазок в металлическую дверь. Резка глаз в металлические двери или проблемы людей с небольшим увеличением

Как вставить глазок в металлическую дверь. Резка глаз в металлические двери или проблемы людей с небольшим увеличением

Дверной глазок – простое и популярное устройство, обеспечивающее возможность идентифицировать посетителя. При его наличии нет надобности открывать дверь визитеру, только для того, чтобы его опознать, что намного безопасней. Большое разнообразие этих приспособлений позволяет найти оптимальный вариант и по функциональности, и по стоимости.

Дверной глазок: устройство

Как и всякий оптический прибор, он состоит из окуляра и объектива, помещенных в корпус – пластиковый или металлический. Для получения увеличенного изображения в приборе устанавливается специальный объектив – «рыбий глаз». А для полноценной светопередачи в корпусе размещаются линзы – от 2 до 15 шт. Количество последних определяется длиной корпуса.

Так как дверное полотно может сильно отличаться по толщине, то и глазки выпускаются разной длины.

• 30–55 мм – стандартная длина корпуса для обычной двери.
• 55–100 мм – как правило, в моделях с такой длиной нуждаются двери с облицовкой или декорированные объемными деталями.
• 100 мм и выше – сверхдлинные, для усиленных конструкций. Очевидно, что в этом случае количество линз будет максимальным.

Диаметр корпуса колеблется от 13 до 16 мм и зависит от угла обзора, который обеспечивает прибор. Оптимальным полагается угол в 180 градусов, так как позволяет увидеть не только лицо визитера, но и достаточно большую часть площадки.

Линзы могут изготавливаться из стекла или пластика. Последний материал весьма доступен по стоимости, но отличается более низким показателем светопередачи и недолговечен – теряет прозрачность примерно через 3 года эксплуатации. Стекло, особенно используемое для изготовления очков, характеризуется куда большей прочностью и долговечностью. Изображение, получаемое посредством стеклянной оптической системы намного выше по качеству.

Материал и особенности устройства сказываются на стоимости изделия. Наиболее прочными и дорогими являются глазки из стекла и металла – в отдельных случаях для увеличения безопасности применяется дополнительная вставка из бронебойного стекла. Но такое устройство вряд ли стоит монтировать на дверь из МДФ в офисе. В то же время достаточно дешевый пластиковый глазок в металлической двери 3-го класса безопасности превратится в слабое звено, снижая показатели всего дверного блока.

Основные виды дверных глазков

• Классический – объектив и окуляр находится на одной линии. Это самый распространенный и самый доступный по цене вариант, так как его устройство не требует никаких дополнительных решений. Выбирается в зависимости от толщины двери и желаемого угла обзора. Рекомендуется максимальный – 180–200 градусов, для того чтобы иметь возможность увидеть всю лестничную площадку. На фото – образец классического дверного глазка.

• Перископический – состоит из одного внешнего фрагмента – объектива, и двух внутренних – окуляров. Установить конструкцию сложнее, так как передача изображению на второй окуляр осуществляется при помощи системы зеркальных линз. Обустраивается в случаях, когда в семье есть ребенок, который не в состоянии воспользоваться стандартным приспособлением. Первый окуляр монтируется на уровне глаз взрослого, а второй – для ребенка.
• Потайной – устройство, в котором объектив располагается не на дверном полотне, а на торцах двери и замаскировано.

• Панорамный – наиболее сложный в установке прибор, так как отличается большим диаметром корпуса и крупным окуляром. В его конструкции предусмотрены передающие линзы для правого и левого глаза, что обеспечивает очень широкий угол обзора.
• Глазок с видеокамерой – вместе с собственно оптическим устройством монтируется небольшая камера для слежения за визитерами и записи.

Монтаж устройства в металлическую дверь

Технология процесса одинакова для любого типа дверного полотна – металлического, из массива дерева или шпонированного. Разница состоит в длительности процедуры, так как сверление дерева требует меньшей усилий, чем работа с металлом, и установить прибор в металлической створке сложнее. Так как металлическая дверь характеризуется большой толщиной, и как правило, отделана декоративными материалами, то при выборе следует обратить внимание на дл

Установка глазка в металлическую дверь. Как установить дверной глазок в металлическую дверь самостоятельно

Наша жизнь сейчас такова, что открыть гостю дверь можно, лишь наверняка убедившись в том, кто на самом деле стоит по ту ее сторону. Услышать знакомый голос, конечно, хорошо… Но, как говорится, «лучше один раз увидеть…». И здесь нет ничего зазорного — «береженого Бог бережет!».

Потому дверной глазок — необходимость , продиктованная суровым временем. Стоит он не так дорого, а установить дверной глазок в полотно входной двери можно самому .

Глазки в продаже бывают самые разные и по конструкции, и по размерам, и по цене. Выбрать себе можно любой, главное, чтобы его установочные размеры соответствовали толщине полотна вашей входной двери. Но, как правило, они почти у всех глазков могут изменяться в широких пределах.

Еще желательно, чтобы угол поля зрения был не менее 170° (такие глазки называют еще широкоугольными). Тогда «гостю» не спрятаться от вас и прижавшись к стене у двери. И лучше, если наружная линза — из стекла, а не из пластика, — она меньше царапается, а потому долговечнее.

Как установить дверной глазок своими руками

	Чтобы не испортить при разметке облицовку дверного полотна, на нужной высоте наклеивают полоску бумажной клейкой ленты, например, малярной. На ней любым доступным способом размечают положение центра отверстия под глазок.
	Измерив посадочный диаметр глазка (у детали с внутренней резьбой), подбирают сверло чуть большего диаметра — на 0,3-0,5 мм, лучше всего — винтовое или штопорное.
	Просверлив дверное полотно не насквозь, а только чтобы направляющий центр инструмента вышел наружу, сверление отверстия продолжают с противоположной стороны. Благодаря этому удастся избежать выколок шпона на лицевых поверхностях двери.
	Развинтив глазок на две части, одну (с наружной резьбой) вставляют с внешней стороны дверного полотна, а другую, соответственно, — с внутренней, и свинчивают их от руки.
	Затягивают глазок, используя шлицы на внутренней его оправе. Чтобы отвертка не сорвалась, ее жало должно входить в оба шлица. Можно просто взять стальную пластину подходящей толщины.

Разделы сайта:

Последние публикации, новое на сайте.

Входная дверь – важный и неотъемлемый элемент любого жилища. Она отгораживает внешний мир от частного пространства квартиры или дома. Чем она прочнее и толще, тем надежнее защита. Но нередки случаи, когда необходимо узнать что происходит за дверью, не открывая ее. Именно для таких ситуаций необходим дверной видеоглазок, который поможет оценить ситуацию и предотвр

Как установить глазок в металлическую дверь: фото и видео установки

Дверной глазок – простое и популярное устройство, обеспечивающее возможность идентифицировать посетителя. При его наличии нет надобности открывать дверь визитеру, только для того, чтобы его опознать, что намного безопасней. Большое разнообразие этих приспособлений позволяет найти оптимальный вариант и по функциональности, и по стоимости.

Как установить дверной глазок?

Дверной глазок: устройство

Как и всякий оптический прибор, он состоит из окуляра и объектива, помещенных в корпус – пластиковый или металлический. Для получения увеличенного изображения в приборе устанавливается специальный объектив – «рыбий глаз». А для полноценной светопередачи в корпусе размещаются линзы – от 2 до 15 шт. Количество последних определяется длиной корпуса.

Так как дверное полотно может сильно отличаться по толщине, то и глазки выпускаются разной длины.

• 30–55 мм – стандартная длина корпуса для обычной двери.
• 55–100 мм – как правило, в моделях с такой длиной нуждаются двери с облицовкой или декорированные объемными деталями.
• 100 мм и выше – сверхдлинные, для усиленных конструкций. Очевидно, что в этом случае количество линз будет максимальным.

Диаметр корпуса колеблется от 13 до 16 мм и зависит от угла обзора, который обеспечивает прибор. Оптимальным полагается угол в 180 градусов, так как позволяет увидеть не только лицо визитера, но и достаточно большую часть площадки.

Линзы могут изготавливаться из стекла или пластика. Последний материал весьма доступен по стоимости, но отличается более низким показателем светопередачи и недолговечен – теряет прозрачность примерно через 3 года эксплуатации. Стекло, особенно используемое для изготовления очков, характеризуется куда большей прочностью и долговечностью. Изображение, получаемое посредством стеклянной оптической системы намного выше по качеству.

Материал и особенности устройства сказываются на стоимости изделия. Наиболее прочными и дорогими являются глазки из стекла и металла – в отдельных случаях для увеличения безопасности применяется дополнительная вставка из бронебойного стекла. Но такое устройство вряд ли стоит монтировать на дверь из МДФ в офисе. В то же время достаточно дешевый пластиковый глазок в металлической двери 3-го класса безопасности превратится в слабое звено, снижая показатели всего дверного блока.

Основные виды дверных глазков

• Классический – объектив и окуляр находится на одной линии. Это самый распространенный и самый доступный по цене вариант, так как его устройство не требует никаких дополнительных решений. Выбирается в зависимости от толщины двери и желаемого угла обзора. Рекомендуется максимальный – 180–200 градусов, для того чтобы иметь возможность увидеть всю лестничную площадку. На фото – образец классического дверного глазка.

• Перископический – состоит из одного внешнего фрагмента – объектива, и двух внутренних – окуляров. Установить конструкцию сложнее, так как передача изображению на второй окуляр осуществляется при помощи системы зеркальных линз. Обустраивается в случаях, когда в семье есть ребенок, который не в состоянии воспользоваться стандартным приспособлением. Первый окуляр монтируется на уровне глаз взрослого, а второй – для ребенка.
• Потайной – устройство, в котором объектив располагается не на дверном полотне, а на торцах двери и замаскировано.

• Панорамный – наиболее сложный в установке прибор, так как отличается большим диаметром корпуса и крупным окуляром. В его конструкции предусмотрены передающие линзы для правого и левого глаза, что обеспечивает очень широкий угол обзора.
• Глазок с видеокамерой – вместе с собственно оптическим устройством монтируется небольшая камера для слежения за визитерами и записи.

Монтаж устройства в металлическую дверь

Технология процесса одинакова для любого типа дверного полотна – металлического, из массива дерева или шпонированного. Разница состоит в длительности процедуры, так как сверление дерева требует меньшей усилий, чем работа с металлом, и установить прибор в металлической створке сложнее. Так как металлическая дверь характеризуется большой толщиной, и как правило, отделана декоративными материалами, то при выборе следует обратить внимание на длину корпуса.

1. Отмечается место установки – на уровне глаз или в верхней четверти створки.
2. На уровне отметки наклеивается малярная или какая-либо другая клейкая лента, для того чтобы при работе не повредить отделку.
3. Измеряется диаметр корпуса – по детали с внутренней резьбой, выбирается сверло с диаметром больше на 0,3-0,5 мм. Рекомендуется использовать винтовое.
4. Высверливается отверстие требуемого диаметра, но таким образом, чтобы конец сверла не вышел насквозь, а только сформировал отметку на внешней стороне полотна. Затем с внешней стороны продолжается сверление. Таким способом можно избежать скола шпона или МДФ-облицовки.
5. С внешней стороны следует установить объектив с наружной резьбой, а с внутренней – окуляр. Устройство свинчивается вручную. Для плотного соединения используется отвертка – она фиксируется в шлицы на оправе окуляра, и глазок легко завинчивается до упора.

На видео процесс установки дверного глазка представлен более подробно.

Смотрите также:

Установить дверной глазок в металлическую дверь. Как установить дверной глазок в металлическую дверь самостоятельно. Как собрать дверной глазок схема. Антивандальные и пуленепробиваемые

Наша жизнь сейчас такова, что открыть гостю дверь можно, лишь наверняка убедившись в том, кто на самом деле стоит по ту ее сторону. Услышать знакомый голос, конечно, хорошо… Но, как говорится, «лучше один раз увидеть…». И здесь нет ничего зазорного — «береженого Бог бережет!». Потому дверной глазок — необходимость , продиктованная суровым временем. Стоит он не так дорого, а установить дверной глазок в полотно входной двери можно самому .

Глазки в продаже бывают самые разные и по конструкции, и по размерам, и по цене. Выбрать себе можно любой, главное, чтобы его установочные размеры соответствовали толщине полотна вашей входной двери. Но, как правило, они почти у всех глазков могут изменяться в широких пределах.

Еще желательно, чтобы угол поля зрения был не менее 170° (такие глазки называют еще широкоугольными). Тогда «гостю» не спрятаться от вас и прижавшись к стене у двери. И лучше, если наружная линза — из стекла, а не из пластика, — она меньше царапается, а потому долговечнее.

Как установить дверной глазок своими руками

	Чтобы не испортить при разметке облицовку дверного полотна, на нужной высоте наклеивают полоску бумажной клейкой ленты, например, малярной. На ней любым доступным способом размечают положение центра отверстия под глазок.
	Измерив посадочный диаметр глазка (у детали с внутренней резьбой), подбирают сверло чуть большего диаметра — на 0,3-0,5 мм, лучше всего — винтовое или штопорное.
	Просверлив дверное полотно не насквозь, а только чтобы направляющий центр инструмента вышел наружу, сверление отверстия продолжают с противоположной стороны. Благодаря этому удастся избежать выколок шпона на лицевых поверхностях двери.
	Развинтив глазок на две части, одну (с наружной резьбой) вставляют с внешней стороны дверного полотна, а другую, соответственно, — с внутренней, и свинчивают их от руки.
	Затягивают глазок, используя шлицы на внутренней его оправе. Чтобы отвертка не сорвалась, ее жало должно входить в оба шлица. Можно просто взять стальную пластину подходящей толщины.

Разделы сайта:

Последние публикации, новое на сайте.

Для того чтобы защитить свой дом или квартиру от посторонних людей и нежелательных гостей, только прочной двери и надёжного замка недостаточно. Для максимальной безопасности необходимо ещё и видеть, кому вы будете открывать дверь. Самым простым и доступным способом это обеспечить является установка дверного глазка. В продаже имеется большое разнообразие подобных устройств, способных удовлетворить любые запросы покупателей.

Какие бывают дверные глазки

Несмотря на обилие моделей и стремление производителей оснастить свою продукцию новыми полезными функциями, устройство и предназначение дверного глазка остаются прежними: он вставляется в сквозное отверстие в полотне и позволяет увидеть лицо человека, стоящего снаружи.

Особенности конструкции

Дверной глазок состоит из нескольких частей:

Плюсы и минусы дверных глазков

Дверной глазок — это полезное устройство, имеющее ряд преимуществ:

• обеспечивает возможность видеть всё, что происходит перед входной дверью;
• просто монтируется, справиться с этой задачей сможет даже новичок;
• если в глазок встроена видеокамера, он позволяет осматривать территорию даже при отсутствии освещения, при этом многие модели могут записывать и сохранять изображение;
• имеет доступную стоимость. Даже видеоглазок, который стоит дороже простых оптических моделей, всё равно дешевле домофона.

Среди недостатков дверных глазков надо отметить:

• как оптические, так и видеоглазки можно заклеить или закрыть, тогда посетителя увидеть не удастся;
• нет возможности разговаривать с посетителем.

Задвижка — это важный, но необязательный элемент дверного глазка, на многих моделях она может отсутствовать. Выполняет две функции:

• скрывает глазок с внутренней стороны двери;
• не даёт возможности постороннему человеку заглянуть внутрь, не пропускает свет в квартиру и из неё в подъезд или на улицу.

Некоторые производители вместо задвижки используют зеркальное напыление на линзу. Оно решает те же задачи, но ухудшает качество и яркость изображения.

Задвижка закрывает дверной глазок с внутренней стороны и обеспечивает дополнительную безопасность

Виды дверных глазков

Чтобы определиться с выбором дверного глазка, надо знать, какие существуют виды этих изделий, их особенности и отличия.

Панорамные

Особенностью панорамных моделей дверных глазков является то, что объектив у них разделён на две половины. Такое решение позволяет увеличить угол обзора по горизонтали, поэтому наблюдающему человеку необязательно находиться напротив окуляра. Увидеть то, что происходит за дверью, можно, находясь на расстоянии до 1,5 метра от глазка.

Панорамный глазок позволяет видеть то, что происходит за дверью, находясь на расстоянии до 1,5 метра от него

Видео: панорамный глазок

Перископные

Отличием перископных моделей является то, что у них окуляр и объектив находятся на разной высоте. Для п

Установка глазка в металлическую дверь

Дверной глазок – простое и популярное устройство, обеспечивающее возможность идентифицировать посетителя. При его наличии нет надобности открывать дверь визитеру, только для того, чтобы его опознать, что намного безопасней. Большое разнообразие этих приспособлений позволяет найти оптимальный вариант и по функциональности, и по стоимости.

Как установить дверной глазок?

Дверной глазок: устройство

Как и всякий оптический прибор, он состоит из окуляра и объектива, помещенных в корпус – пластиковый или металлический. Для получения увеличенного изображения в приборе устанавливается специальный объектив – «рыбий глаз». А для полноценной светопередачи в корпусе размещаются линзы – от 2 до 15 шт. Количество последних определяется длиной корпуса.

Так как дверное полотно может сильно отличаться по толщине, то и глазки выпускаются разной длины.

• 30–55 мм – стандартная длина корпуса для обычной двери.
• 55–100 мм – как правило, в моделях с такой длиной нуждаются двери с облицовкой или декорированные объемными деталями.
• 100 мм и выше – сверхдлинные, для усиленных конструкций. Очевидно, что в этом случае количество линз будет максимальным.

Диаметр корпуса колеблется от 13 до 16 мм и зависит от угла обзора, который обеспечивает прибор. Оптимальным полагается угол в 180 градусов, так как позволяет увидеть не только лицо визитера, но и достаточно большую часть площадки.

Линзы могут изготавливаться из стекла или пластика. Последний материал весьма доступен по стоимости, но отличается более низким показателем светопередачи и недолговечен – теряет прозрачность примерно через 3 года эксплуатации. Стекло, особенно используемое для изготовления очков, характеризуется куда большей прочностью и долговечностью. Изображение, получаемое посредством стеклянной оптической системы намного выше по качеству.

Материал и особенности устройства сказываются на стоимости изделия. Наиболее прочными и дорогими являются глазки из стекла и металла – в отдельных случаях для увеличения безопасности применяется дополнительная вставка из бронебойного стекла. Но такое устройство вряд ли стоит монтировать на дверь из МДФ в офисе. В то же время достаточно дешевый пластиковый глазок в металлической двери 3-го класса безопасности превратится в слабое звено, снижая показатели всего дверного блока.

Основные виды дверных глазков

• Классический – объектив и окуляр находится на одной линии. Это самый распространенный и самый доступный по цене вариант, так как его устройство не требует никаких дополнительных решений. Выбирается в зависимости от толщины двери и желаемого угла обзора. Рекомендуется максимальный – 180–200 градусов, для того чтобы иметь возможность увидеть всю лестничную площадку. На фото – образец классического дверного глазка.

• Перископический – состоит из одного внешнего фрагмента – объектива, и двух внутренних – окуляров. Установить конструкцию сложнее, так как передача изображению на второй окуляр осуществляется при помощи системы зеркальных линз. Обустраивается в случаях, когда в семье есть ребенок, который не в состоянии воспользоваться стандартным приспособлением. Первый окуляр монтируется на уровне глаз взрослого, а второй – для ребенка.
• Потайной – устройство, в котором объектив располагается не на дверном полотне, а на торцах двери и замаскировано.

• Панорамный – наиболее сложный в установке прибор, так как отличается большим диаметром корпуса и крупным окуляром. В его конструкции предусмотрены передающие линзы для правого и левого глаза, что обеспечивает очень широкий угол обзора.
• Глазок с видеокамерой – вместе с собственно оптическим устройством монтируется небольшая камера для слежения за визитерами и записи.

Монтаж устройства в металлическую дверь

Технология процесса одинакова для любого типа дверного полотна – металлического, из массива дерева или шпонированного. Разница состоит в длительности процедуры, так как сверление дерева требует меньшей усилий, чем работа с металлом, и установить прибор в металлической створке сложнее. Так как металлическая дверь характеризуется большой толщиной, и как правило, отделана декоративными материалами, то при выборе следует обратить внимание на длину корпуса.

1. Отмечается место установки – на уровне глаз или в верхней четверти створки.
2. На уровне отметки наклеивается малярная или какая-либо другая клейкая лента, для того чтобы при работе не повредить отделку.
3. Измеряется диаметр корпуса – по детали с внутренней резьбой, выбирается сверло с диаметром больше на 0,3-0,5 мм. Рекомендуется использовать винтовое.
4. Высверливается отверстие требуемого диаметра, но таким образом, чтобы конец сверла не вышел насквозь, а только сформировал отметку на внешней стороне полотна. Затем с внешней стороны продолжается сверление. Таким способом можно избежать скола шпона или МДФ-облицовки.
5. С внешней стороны следует установить объектив с наружной резьбой, а с внутренней – окуляр. Устройство свинчивается вручную. Для плотного соединения используется отвертка – она фиксируется в шлицы на оправе окуляра, и глазок легко завинчивается до упора.

На видео процесс установки дверного глазка представлен более подробно.

Установка видеоглазка во входную металлическую дверь

Технологическая революция в системах видеонаблюдения коснулась и глазка для входной двери. Традиционный оптический глазок, сменили современные системы наблюдения. Установить видеоглазок в дверь можно своими руками, некоторые его виды почти не отличаются от привычных моделей. По сути, видеоглазок представляет собой видеокамеру с выведенным на монитор изображением со многими дополнительными функциями.

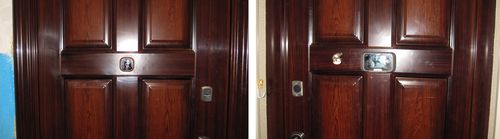

Так выглядит видеоглазок для установки в металлическую дверь

Вернуться к оглавлению

Содержание материала

Виды устройств

Видеоглазок в корпусе устанавливают на входную дверь, вместо обычного. Все современные системы можно поделить:

1. На модели дверных глазков, которые правильнее назвать видеокамерой, так как она идет без корпуса. При дополнительной комплектации линзой, ее можно вставить непосредственно в отверстие глазка либо установить возле входной двери. Если камера выведена за пределы дверного блока, то такие устройства можно скрыть таким образом, что они будут вообще незаметны. Изображение с камеры выведено на монитор, который может быть установлен на дверь с обратной стороны. Дисплей размещается параллельно глазку. Видеокамеры выпускают с цветным и черно-белым изображением.
2. Видеоглазок на дверь с черно-белым изображением.

Внешне он полностью имитирует обычный глазок. Положительной стороной этих устройств является то, что они имеют хорошее разрешение камеры, которые дает более четкое изображение в сравнении с цветными.

3. Видеоглазок с цветным изображением.

Как и все остальные виды видеонаблюдение для дома бывают проводные и беспроводные. Подключаются к общей системе электропитания, более востребованы автономные системы, работающие на батарейках, аккумуляторах.

4. Модели, которые появились не так давно, но пользуются популярность, видеоглазок с беспроводной связью WI-FI. Обзор беспроводных видеоглазков показал, что именно этот сегмент устройств активнее всего развивается. Он дает возможность не только дистанционно наблюдать за теми, кто пришел.

   Характеристики видеозвонка для металлической двери

   При подключении к смартфону, планшету наблюдать за визитерами в можно в режиме онлайн. Дополнительно может быть установлена функция дистанционного управления дверным замком. Это удобно, когда в доме есть дети, больные люди. Таким образом, в сочетании с видеонаблюдением внутри обеспечивается полный удаленный контроль. Эти модели являются одним из элементов «умного дома».



   Названия элементов видеоглазка

При выборе дверей, в первую очередь металлических, обратите внимание на наличие глазка. На недорогих моделях устанавливают обычный глазок, который можно заменить видеокамерой либо видеозвонком. Входной дверной блок, оборудованный под систему видеонаблюдения, предполагает установку дверного замка, который можно открывать дистанционно.

Вернуться к оглавлению

Дополнительные функции, угол обзора

Прежде чем выбрать подходящую модель необходимо ознакомиться с дополнительными опциями, они могут быть оборудованы:

Схема работы дверного видеоглазка

1. Датчиками движения и записью, которая сохраняется на карте памяти различного объема. Эта функция позволяет просматривать, кто приходи в отсутствие хозяев, а так же идентифицировать злоумышленников. Записи можно просмотреть как через монитор видеоглазка, так и компьютер, планшете, если подключить систему к ним.
2. Датчики движения могут автоматически включать инфракрасную подсветку. Зачастую подъезды и площадка перед входной дверью недостаточно освещена. Компенсирует это сканирование в ИК-излучении, особенно важна такая функция в вечернее и ночное время суток. При установке удаленного видеонаблюдения на телефон приходит SMS оповещение. Между датчиками движения и записью существует прямая связь, камера начинает фиксировать изображение, как только сработало оповещение о движущемся объекте.

   Принцип работы видеоглазка

3. Можно устанавливать комбинированная система, где присутствуют функции наблюдения, оповещения (звонок) и общения через встроенные динамики. Это достаточно удобно, но в случае выхода из строя системы, входная дверь не только станет «глухой», но и «слепой». Подобного рода устройства лучше устанавливать в охраняемых подъездах, с общей системой видеонаблюдения.
4. Эти устройства дополнительно выполняют охранную функцию, так оборудуются электронным затвором. Особенно это удобно, когда в доме есть дети и пожилые люди.

   Комплектация видеоглазка для установки

Для нейтрализации экстремальных ситуаций или на случай возникновения угроз вооруженного нападения, видеоглазок может быть укомплектован бронированной пуленепробиваемой линзой. Такой глазок устанавливают и на охраняемых объектах. При выборе опций, обратите внимание на одну из определяющих.

Все видеокамеры имеют разный угол обзора, от 90⁰ до 180⁰. Если двери расположены в центре лестничной площадки, то необходим обзор на 180⁰, сбоку достаточно — 90⁰, 120⁰.

Датчики движения реагируют в среднем при приближении на 2, 3 метра. Чем больше угол обзора, тем меньше его дальность.

Вернуться к оглавлению

Достоинства и недостатки

К преимуществам видеоглазков на дверь стоит отнести, то что они могут стать одним из элементов системы общей безопасности дома. Благодаря наличию такой системы определяют, кто хотел бы проникнуть в дом или посещал вас, достаточно извлечь карту памяти и просмотреть запись. Изображение можно вывести на экран телевизора, что позволяет просматривать картинку в режиме онлайн. В случае подсоединения к компьютеру, все записи копируются на его жесткий диск.

Схема подключения видеоглазка к компьютеру

Но есть у систем и определенные недостатки. Злоумышленники или просто вандалы иногда заклеивают, закрашивают глазок. Да и просто открытая дверь соседей, если расположена достаточно близко, перекрывает обзор, ограничивает возможность записи. Отдельно встроенный видеоглазок исключает возможность контакта с посетителем. Стоит остановиться на камерах с цветным изображением. Не все они оборудованы устройствами распознания посетителей в темноте. В этом случае необходимо устанавливать освещение площадки, реагирующее на движение.

Вывод цветного изображения на экран

Стоимость устройств зависит от многих параметров, в том числе наличии дополнительных функций. Играет роль способ передачи изображения (цифровое — аналоговое, черно-белое — цветное), карта памяти, сам монитор и другие составляющие. Важна страна и фирма производитель. Стоимость японских, южнокорейских систем выше, в сравнении с китайскими.

Вернуться к оглавлению

Монтаж устройства

Как установить видеоглазок в металлическую дверь. В стандартный набор видеоглазков входят: глазок, дисплей, USB кабель, монтажная панель, переходные кольца, крепеж. Кольца нужны для того, чтобы можно было вставить глазок в двери разной ширины (от 70 мм до 110 мм).

Принцип работы видеозвонка

зависимости от модели, питание подается от аккумулятора либо от пальчиковых батареек, обычно в комплекте 4 штуки. От сети питание поступает через кабель с адаптером. Большая часть стандартных дверей комплектуется оптическим глазком. Процесс монтажа и установки видеоглазка:

1. Выкрутить старый глазок.
2. На его место установить видеоглазок.
3. Через монтажную панель провести кабель от камеры и соединить его с дисплеем.
4. Вставить батарейки.

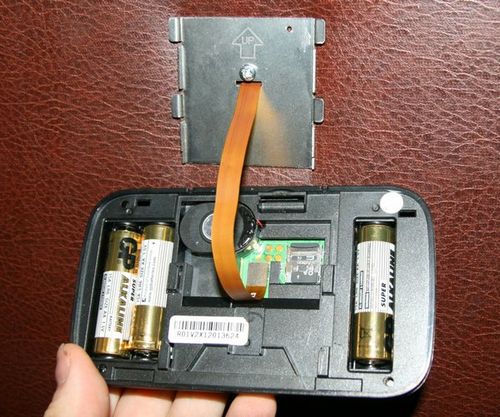

   Гнездо для вставки батарейки

5. Затем закрепить монтажную панель и прикрепить к ней дисплей.
6. Включить видеоглазок и проверить все функции на панели монитора.

Смотрите в видео: принцип установки видеоглазка на входную дверь.

Конструкция относится к несложным для монтажа устройствам. Такие камеры, в которых есть система GSM, дополнительно подключаются к мобильному устройству.

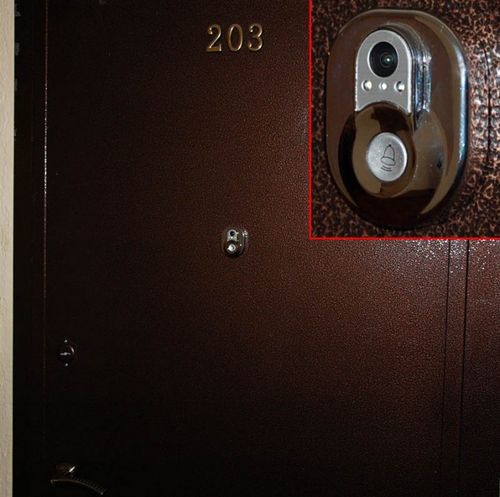

Пример смонтированного видеоглазка на металлическую дверь

Видео отслеживают после получения SMS. Современные девайсы, к которым смело можно отнести беспроводную системы видеоглазков, значительно облегчают контроль и охрану вашего дома.

Установка видеоглазка своими руками на входную дверь

Дверной видеоглазок – не традиционный оптический прибор, который встраивался в дверь и показывал всех, кто стоял прямо напротив него. Обычные оптические глазки работали с большими искажениями изображения типа «рыбий глаз», края поля видимости искажены, и трудно узнать человека, стоящего не в центре. Видеоглазок – это видеокамера с крохотным объективом, встраиваемая в дверь или возле нее и передающая сигнал на монитор, стоящий на стене у двери. Иногда только имитатор, а не сам видеоглазок, отпугивала грабителей от дома или квартиры.



Что входит в состав готового комплекта

Для того, чтобы установить видеоглазок своими руками требуется, как минимум, стандартная комплектация изделия.



Для большинства видеоглазков она содержит:

1. Монохромную или одноцветную, т. е. черно-белую видеокамеру.

Использование цветной видеокамеры, при стоимости соизмеримой с черно-белой, ухудшает качество изображения. Видеокамеры могут быть:

• для передачи видеоинформации с кабельной связью или с каналом радиосвязи;
• с автономным, т. е. аккумуляторным или батарейным электропитанием, или запитыванием от сети переменного тока через источник низковольтного питания;
• безкорпусные, т. е. встраиваемые в дверь, стену или предметы возле двери;
• имеющие собственный корпус и устанавливаемые открыто.

Дополнительные аксессуары для видеокамеры:

• тепловой источник обеспечения инфракрасной подсветки для «видения» в условиях полной темноты;
• датчики движения, должны иметь регулировку на большие размеры или массу передвигающегося объекта в зоне его обнаружения, иначе возможно срабатывание на кошек и собак;
• устройства передач акустической информации – двухсторонней, для переговоров или односторонней – чтобы знать, о чем говорят перед вашей дверью.

Некоторые видеоглазки могут иметь выходной видеосигнал, который можно подавать на соответствующий видеовход обычного современного телевизора. Бывают видеоглазки с аналоговым видеосигналом и с цифровым или IP-сигналом.



2. Видеомонитор.

Используется для просмотра видеоизображения, просмотра фотографий, настройки режимов работы и управления системой. Большой монитор маленького скрытого видеоглазка обеспечит рассмотрение всех деталей происходящего события.

Видеомониторы могут быть:

• цветными или черно-белыми;
• стационарными, смонтированными на стене, или мобильными, с перемещением в пределах здания;
• с питанием от электросети или от блока встроенных аккумуляторов или батарей.

В самых современных моделях может быть функция удаленного доступа к видеоинформации через мобильный телефон или интернет.





3. Блок(и) электропитания.

Используются в тех случая, когда видеоглазок и /или видеомонитор не имеют внутренних источников питания.



Немного об юридических аспектах

В статье 137 Уголовного Кодекса РФ сказано, что наказывается сбор и распространение информации о частной жизни человека. На лестничной клетке, крыльце частного дома или калитке загородного дома частной жизни человека быть не может. Статья 138.1 УК РФ преследует за такие нарушения: изготовление, продажу и покупку технических средств спецназначения, служащих для получения негласной информации, т. е. без предварительного предупреждения о проведении видеосъемок и ведения их записи.



Под спецсредства подпадают:

• видеокамеры и фотоаппараты, у которых входная линза – зрачок входа вынесены от оси объектива видеокамеры;
• устройства видеонаблюдения и записи, которые замаскированы под бытовые предметы;
• те же устройства, работающие при освещенности менее 100 микролюкс.

Видеоглазок, замаскированный под дверь или номер квартиры или под отверстие в стене, не является бытовым предметом. А также в нем отсутствует вынос за ось объектива зрачка видеоглазка, т. к. они расположены на одной оси. Таким образом, установка видеоглазка и его использование не подпадает под объекты, запрещенные к использованию как средства скрытного наблюдения.



Как производится установка, монтаж и подключение видеоглазка

Как установить видеоглазок, чтобы и закон не нарушить и максимальный эффект получить? Разместить видеоглазок можно открыто или скрытно.

1. В первом случае установка видеоглазка производится или на место старого оптического глазка, или в торец дверного косяка, или в раму двери. Неудобством такой установки может быть то, что объектив при таком монтаже видеоглазка может быть закрыт снаружи, например, листиком бумаги или залеплен жвачкой. После такой «операции» получить изображение с открытой камеры не представляется возможным.
2. При скрытном монтаже так просто его не «ослепить». Для начала его нужно найти. При этом сам процесс поиска может быть зафиксирован в памяти устройства.  Скрытная установка видеогазка может быть обеспечена маскировкой отверстия объектива под отверстие от неустановленного болта, под отверстие в косяке или наличнике двери, под прозрачным номером квартиры или вместо обычного дверного оптического глазка.



Варианты обеспечения электрическим питанием

В большинстве случаев дверные видеоглазки, мониторы для просмотра изображения и аппараты для записи информации имеют собственные встроенные источники питания. В тех случаях, когда глазок имеет малогабаритное исполнение, источник питания выносной, в собственном корпусе. Напряжение подается или отдельными проводами, или в общем кабеле.

При микроминиатюрном исполнении и передаче изображения по радиоканалу, источником питания могут быть аккумуляторы. Для их периодической подзарядки используют выносное зарядное устройство. Очень редко для питания используются одноразовые батарейки.



Сложности в подключении

Если вы приобрели готовый комплект, то подключение глазка с камерой не составит никакого труда. Нужно после установки видеоглазка и размещения монитора на месте его эксплуатации подключить все разъемы в соответствии с прилагаемой инструкцией и закрепить кабели на стене.



Немного сложнее будет в случае, когда глазок стоит на калитке или на воротах, а до дома несколько десятков метров. Тогда используется специальный мультикабель, длина которого может достигать 120 – 150 м. При таких расстояниях желательно использовать видеоусилитель. При расстояниях более 200 – 250 м уже требуются приемо/передатчик для передачи сигнала по кабелю с витой парой проводов.



Заключение, краткие выводы

Установка видеоглазка на вашей двери вполне законна и не вызовет никаких нареканий правоохранительных органов. Вы можете сами провести монтаж видеоглазка и его подключение – операция эта простая, особенно если вы купили комплект оборудования.

Его использование значительно повысит безопасность вашего дома или квартиры и позволит наблюдать за тем, что происходит на лестничной площадке и фиксировать события в памяти устройства.
