Специалист показал на примере удлинителя, как быстро найти место обрыва в проводе, используя индикаторную светодиодную отвёртку и маркер.

«Если провод длинный, грязный, найти визуально место повреждения бывает совсем непросто. Но с помощью индикаторной отвёртки мы найдем место обрыва», — отметил автор видеоролика на Youtube-канале «Сами с усамИ».

Сначала мастер индикаторной светодиодной отвёрткой проверил отсутствие короткого замыкания между проводами. Чтобы выяснить на каком из контактов вилки оборванный провод, он коснулся рукой первого контакта вилки, а индикаторной отвёрткой дотронулся до обоих контактов розетки переноски. Ни на одном из контактов розетки индикатор не зажегся.

Тоже самое он повторил со вторым контактом вилки, и так нашёл целый провод. Автор ролика пометил маркером контакт повреждённого провода. После нахождения расположения «фазы» в розетке, он также отметил маркером верхний контакт.

Затем он подключил переноску, совместив отметки. Так, он подал «фазу» на повреждённый провод. Индикаторной отвёрткой мастер провёл вдоль провода. Светодиод светился до тех пор, пока не попал на повреждённый участок.

Еще по теме

Технология тишины: как изолировать стены, пол и потолок

Ровные стены на 40 лет: что такое машинная штукатурка?

Трубы в квартире: где граница ответственности жильцов и УК?

Откатные или распашные: как выбрать уличные ворота

смотреть все

Домострой #Ремонт #Самоделки

Читайте также

Калибруем GPS: как улучшить навигацию на смартфонах Android

Однокомнатная берлога: как спят медведи

«Запорожец»: как устроен первый доступный автомобиль

В объективе 2020 года: самые невероятные фото живой природы

Новости Сибири

Самое популярное

Плюсы и минусы: зачем России Донбасс, Херсон и Запорожье

Путин согласился вести с Украиной переговоры на новых условиях

Очередь на границе России и Грузии сняли из космоса. ФОТО

Меркель призвала серьезно относиться к словам Путина о ядерной угрозе

Для просмотра комментариев включите JavaScript.

Картина дня

Кремль объяснил перенос осеннего призыва на ноябрь

Законопроект об отсрочке для многодетных отцов внесен в Госдуму

США ввели новые санкции против России

Глава МОК обозначил условие возвращения россиян

Домострой

Интерьер с картинки: топ мобильных приложений

Маркировка и начинка: как выбрать качественную светодиодную лампу

Носки и уровень: как хозяйки «убивают» стиральные машины

Начинка и отверстие: чем отличаются манты и буузы

Незаменимая наждачка: чем отличается и где пригодится

Переосмысленное бунгало: новые тренды в интерьере

Как это работает

Сыр в мышеловке: чем опасен бесплатный Wi‑Fi

Как йодид калия спасает от радиации. СПРАВКА

Как подготовиться к собеседованию

Молодеющий убийца: как проявляется инсульт

Мультимедиа

Ядерные силы стран мира в сравнении. ИНФОГРАФИКА

«Москвич» и его история. ФОТО

Тело мужчины: где заснули эрогенные зоны

Чем мерили до появления метра. ИНФОГРАФИКА

практические советы специалистов и домашних мастеров

Как только появилась мода на скрытую проводку, возникли проблемы, связанные с эксплуатацией и устранением повреждений электрических кабелей внутри стен. При открытой проводке, которая была популярна раньше, все было наглядно. Теперь вопрос поиска повреждений стал актуален, так как найти обрыв провода в стене – задача не из легких.

Содержание

  • 1 Поиск проводки в стене
  • 2 Причины обрыва
  • 3 Логика поиска
  • 4 Минимальный набор для поиска повреждений
  • 5 Алгоритм поиска дефектов
  • 6 Чем можно заменить трассоискатель

Поиск проводки в стене

Причины обрыва

Случаев, при которых может повредиться электрический кабель внутри стены не много, они обусловлены тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и временем.
К причинам обрыва относятся:

  • Слабый контакт или неудовлетворительная работа мастера подключения.
  • Повреждение провода своими руками в результате ремонтных работ.
  • Обветшание проводки.
  • Перегрузка сети или резкие скачки напряжения, при которых происходит точечное обгорание проводов.

Результатом неисправности проводки не всегда является отсутствие электричества. Частичный обрыв кабеля может выражаться в искрении, коротких замыканиях или отсутствии нуля в сети. Если периодически срабатывает защитная автоматика – это тоже может указывать на повреждения проводов в сети.
При появлении таких симптомов следует сразу отключать электричество, так как найти скрытый провод в стенах сразу будет проблематично. Обесточивание позволит избежать пожара при коротком замыкании, искрении и перегрузки сети, если в ней отсутствует ноль.
Знание причины обрыва электрических проводов поможет сориентироваться при поиске места дефекта.

Логика поиска

Самое простое, найти неисправность, если она произошла в результате механического повреждения и проявилась сразу. В этом случае осматриваются места, где было произведено сверление, вбиты гвозди или завинчены шурупы. Это самые распространенные причины, которые могут механически повреждать электрические кабели в стене.

ВАЖНО: неисправность электропроводки может проявиться не сразу, а спустя время.

Обрыв проводов внутри стен происходит редко. Перед тем, как искать повреждения внутри стен следует проанализировать, не появилось ли изменений в конструкции помещения. Профессиональные электрики советуют в первую очередь обследовать те места, где разрывы электропроводки возникают чаще всего: на стыке плит при смещении, в районе трещин бетонных и деревянных стен. Повреждения происходят и на выходе проводов из стены.
Если нет видимых причин для обрыва провода, определение места разрыва потребует использования специальных приборов и инструментов.

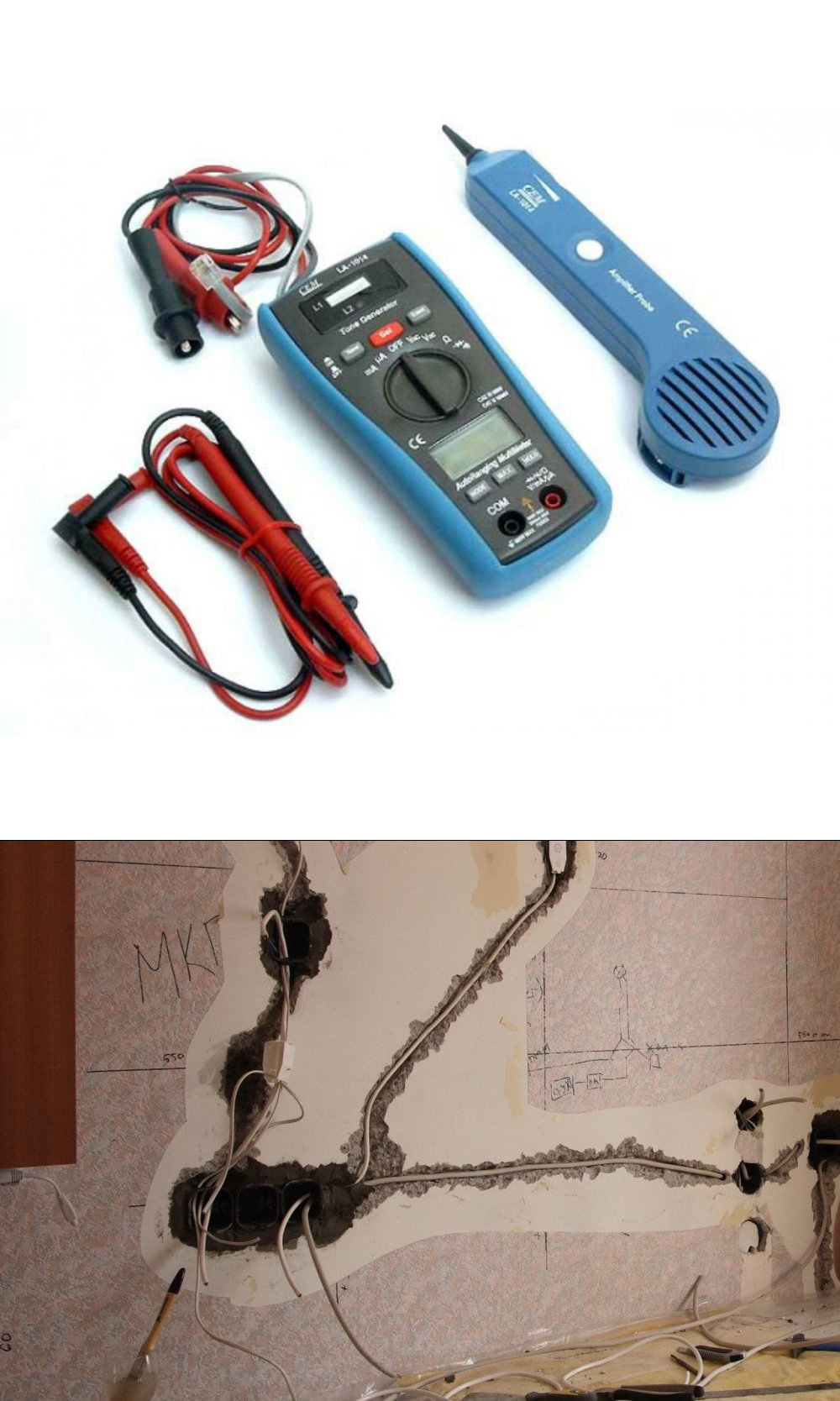

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

  1. Индикаторная отвертка.

    Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.
  2. Трассоискатель.

    Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.
  3. Мультиметр.

    Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Алгоритм поиска дефектов

Для обнаружения места обрыва следует действовать по следующей схеме:

  1. Определяется автомат, от которого запитана поврежденная розетка, выключатель или другой потребитель энергии.
  2. Устанавливается участок, на котором произошел обрыв с использованием мультиметра.
  3. Трассоискателем находится место обрыва внутри стены.

Установить автомат, через который подключена неработающая розетка можно с помощью индикаторной отвертки. Наличие фазы позволит, включая и выключая автоматы, быстро вычислить искомый. При его отключении фаза в розетке пропадет.

Если обрыв произошел на нулевой жиле, индикаторная отвертка реагирует на ней слабым свечением. В результате неопытные мастера трактуют это, как наличие двух фаз. При контакте с истинной фазой контрольная лампочка должна загореться ярко.

Найденный автомат отключают и начинают проверку поврежденного провода мультиметром. Прозвон делается на участках, которые ограничены соединениями. Сначала проверяется участок от автомата до распределительной коробки, при её наличии, затем от коробки до розетки. Если прибор фиксирует нулевое сопротивление, значит провод в этом интервале целый, если бесконечность – на участке произошел обрыв.

Не найдя дефектов, продолжают прозвон следующего участка – от распеделительной коробки до розетки и линии от розетки до розетки. Таким образом, находится участок линии, на котором произошло повреждение.
Точное место обрыва кабеля определяют трассоискателем, состоящим из генератора и приемника. Клеммы генератора следует закрепить на проводах, установив плюсовой контакт на поврежденный провод, а минусовой – к целой. Прибор должен быть обеспечен заземлением, для этого отдельная клемма подключается к общему щитку.
При включении прибора, генератор создает в оборванном проводе импульсы. Приемник трассоискателя, получая сигнал, издает характерный звук. Обследуя стену с помощью приемника, обрыв будет находиться в той точке, где приемник прекратил издавать свой звук.
Для более точного установления места разрыва проверку следует проводить с двух сторон от повреждения. Обычно такой участок определяется с погрешностью 10-15см. Чем точнее будет установлено место обрыва, тем лучше.

Оборванный нулевой провод – источник повышенной опасности. Ток при этом продолжает поступать в розетку. Начав поиск обрыва можно получить серьезные травмы. Если есть подозрения на обрыв нуля, перед тем началом работ, следует отключить вводный автомат и полностью обесточить помещение.

Чем можно заменить трассоискатель

В случае, если трассоискателя нет, опытные домашние мастера советуют воспользоваться радиоприемником. Данный способ стоит использовать только в том случае, если оборван фазный провод, так как найти провод, находящийся в стене необходимо будет под напряжением. Процент погрешности будет выше, но ориентировочное место обрыва кабеля радиоприемник покажет.
Чтобы воспользоваться этой методикой, необходимо включить в проблемную розетку прибор слабой мощности. Это может быть электробритва или электрический ночник. Радиоприемник настраивается на прием «средних волн». Вдоль линии провода медленно проводят включенным приемником. Приемник начинает фонить с частотой 50 Гц. При достижении места обрыва радио перестает издавать какие-либо звуки, либо интенсивность их заметно снижается. Так прибор находит место обрыва провода.
Изложенная методика позволит найти обрыв своими руками, если известна схема проводки и имеется представление о расположении проводов внутри стен. Если прокладка проводки проводилась по нормам, то расположение проводов имеет строгую вертикаль и горизонталь, а любой поворот будет равен 90 градусам. Но существующая норма – не гарантия правильного расположения проводов.
При отсутствии информации о расположении проводки, стоит доверить работу профессионалам. Приборы, которые определяют схему разводки электрокабелей в стенах, работают по принципу металлоискателей и в неопытных руках практически бесполезны, так как при их использовании возникает слишком много помех. Особенно сложно любителю найти повреждения внутри бетонных стен. Здесь помогут только знания: стандартных схем проводки и проблемных мест, в которых обрыв наиболее вероятен.

Как найти место повреждения кабеля под землей?

Эксплуатация подземных силовых и телекоммуникационных кабелей связана с проведением плановых и ремонтно-восстановительных измерений, а также локализации повреждений в кабельных линиях.

В ходе плановых измерений зачастую проверяют первичные параметры: сопротивление изоляции, шлейфа, асимметрию. Зачастую для этих работ достаточно мостового измерителя.

Ремонтно-восстановительные работы – это более трудоемкий процесс, требующий хорошей подготовки специалистов и широкого спектра оборудования. Локализация дефекта требует выполнения следующих действий:

  • Определение наличия дефекта и его идентификация (вода в кабеле, обрыв пары или жилы, повреждение изоляции, короткое замыкание, переходные наводки, шумы, перепутанные пары, параллельные отводы и др.)

  • Определение расстояния до дефекта (при помощи мостового или рефлектометрического метода).

  • Локализация повреждения на местности при помощи трассодефектоискателей или кабельных локаторов.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций. Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

Определение расстояния до места повреждения кабеля под землей

Определение расстояния до дефекта производится одним из двух методов – рефлектометрическим (при помощи рефлектометров) и мостовым (при помощи кабельных мостов). Эти методы имеют существенные различия.

Кабельные мосты выполняют локализацию повреждения по сопротивлению и емкости кабеля. В ходе измерения они используют вспомогательные (заведомо исправные) жилы или пары кабеля, что позволяет измерить сопротивление (емкость) исправной пары, сравнить эти показания с аналогичными значениями на поврежденной паре и определить расстояние до дефекта. В ходе измерений они чаще всего используют напряжение 180В — 500В, что позволяет определить даже незначительные повреждения изоляции кабеля.

Кабельные рефлектометры посылают в пару импульс амплитудой примерно 20В (ширина импульса регулируется в зависимости от длины линии) и по форме и задержке отраженных от неоднородностей (дефектов) импульсов определяется тип повреждения и расстояние до него. Этот метод не позволит определить незначительные повреждения изоляции, зато с легкостью обнаружит перепутанные пары, параллельные отводы, пупиновские катушки и др.

Для повышения эффективности эти методы все чаще совмещают в одном корпусе прибора. В таком исполнении, например, представлены приборы ИРК-ПРО Альфа и КБ Связь Сова. Такие функции имеют и описанные выше анализаторы SideKick Plus и Riser Bond 6000DSL.

Следует заметить, что точность определения расстояния до дефекта прибором и точность локализации повреждения в кабеле – это разные вещи. Ведь измеренное расстояние еще нужно точно отмерять, а это весьма непростая задача, учитывая запасы кабеля на муфтах, неравномерность глубины залегания кабеля и др. Кроме того, большую погрешность вносят неточно введенные погонные значения сопротивления и емкости или коэффициент распространения (а они постоянно изменяются в ходе эксплуатации).

Локализация повреждения на местности

После того, как приблизительное расстояние до повреждения известно, к поврежденной паре подключается генератор трассоискателя или кабельного локатора и начинается трассировка кабеля. Трассировать и искать дефект поврежденного кабеля лучше начинать на расстоянии 200-300 метров от определенного кабельным мостом или рефлектометром места дефекта, от ближайшей муфты, кабельного ящика или другого места, расположение которого точно известно. Причем если трассировка начинается от кабельного шкафа или ящика, генератор нужно установить в этом месте.

Трассировку и локализацию дефектов можно производить параллельно или последовательно. В первом случае сначала «отбивается» трасса при помощи трассоискателя, после этого производится локация повреждения при помощи кабельного локатора. Во втором случае трассировка и локализация повреждений ведется одновременно: один специалист производит трассировку линии, другой – локализацию повреждений. Для таких случаев существуют приборы с одним генератором, но двумя приемниками, например Поиск-310Д-2М (2). Существуют также приборы, совмещающие не только средства поиска и локализации повреждений, но и средства предварительной диагностики и определение расстояния до повреждения. Среди них можно выделить прибор ToneRanger от компании Greenlee. К его преимуществам можно отнести:

  • Высокая точность локализации повреждения

  • Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах

  • Измерение таких параметров как:

  • Сопротивление изоляции

  • Сопротивление шлейфа

  • Емкость

  • Определение расстояния до повреждения

  • Локализация повреждений:

  • Пониженное сопротивление изоляции

  • Короткое замыкание

  • Обрыв

  • Перепутанные пары

  • Идентификация пар кабеля

  • В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях

  • Всепогодное вибро- и ударопрочное исполнение

Трассировка кабеля подробно описана в разделе «Трассировка и идентификация инженерных коммуникаций (кабели, трубопроводы и т.д.)», поэтому не будем на ней останавливаться тут. Уже в ходе трассировки можно локализовать некоторые повреждения кабеля, такие как обрыв или короткое замыкание пары.

Локализация повреждений изоляции кабеля, как говорилось выше, производится при помощи кабельного локатора. Составными его частями являются контактные штыри (или, как изображено на рисунке — А-образная рама) и генератор сигнала.

Генератор подключается к линии и подает в нее импульсы высокого напряжения. Локализация выполняется с помощью контактных штырей или А-образной рамы с индикаторами. А-рама состоит из двух соединённых между собой контактных штырей, измеряющих разность потенциалов в точке, находя место утечки тока в землю. Определение точки утечки выполняется после отсоединения кабеля от штатного заземления. Заземлённый генератор подсоединяют к экрану или жиле кабеля, создавая условия для возвращения «стёкшего» тока путём наименьшего сопротивления. Контактные штыри или А-раму передвигают параллельно кабельной линии (над ней), в сторону предполагаемого повреждения, периодически втыкая в землю, сверяя показания индикаторов.

В зависимости от места нахождения дефекта по отношению к А-раме (контактным штырям) и генератору, показания вольтметра колеблются вправо или влево от нуля (плюс и минус соответственно). Смещение индикатора на шкалу плюс указывает, что повреждение кабеля находится между А-рамой и концом кабеля, а смещение на минус, что прибор находится между генератором и А-рамой. Перемещением А-рамы по направлению к повреждению определяется место, в котором индикатор покажет обратное направление. Повернув раму на 90 градусов, двигаясь в сторону дефекта необходимо найти следующую точку, в которой индикатор покажет обратное направление. Если стрелка находится посредине «0» – это значит, что повреждение изоляции находится непосредственно между точками соприкосновения с землей (А-рамы). Эта точка – цель поиска.

При локализации повреждений показания приёмника могут изменяться в зависимости от глубины залегания кабеля, неоднородности почвы (сухая или влажная, песок или глина) и присутствия металлических предметов непосредственно возле линии. Чтобы не отвлекаться на поиск подобных «неполадок», необходимо учесть следующее:

  • возле повреждения показания индикатора меняются резко в одной точке;

  • величина максимальных показаний индикатора должна соотноситься с величиной сопротивления повреждения;

  • утечку можно проверить «на минимум», воткнув штыри на большей удалённости друг от друга (если рядом несколько повреждений, этот способ не подходит).

Выводы

Станет ли процесс локализации повреждений кабелей под землей чрезмерно затратным или нет, в равной степени зависит от профессионализма ремонтной бригады, и возможностей импульсного локатора и качества его исполнения. В этом случае пословица: «Скупой платит дважды», приобретает особую актуальность.


Видео — Технологии поиска трасс подземных кабельных линий



Видео — Поиск и идентификации трасс инженерных коммуникаций



Видео — Электронная маркировка подземных кабельных линий – практическое применение



Посмотреть:

  • Цены на трассоискатели кабельных линий
  • Цены на рефлектометры для кабельных линий



См. также:


Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место повышенная токовая нагрузка или при включении электроприборов защитная система не срабатывает , проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате ослабления пружины .

Сбои в скрытой электропроводке провоцирует сильно нагретый тройник , когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится заменить выключатель .

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

  • обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения
  • возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать. Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки. Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

  • провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал
  • если индикатору удалось найти срыв в проводе – звук пропадает

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Как найти обрыв провода у бытовых приборов и в домашней сети

Любые технические устройства, как бы надежно ни были изготовлены, в процессе эксплуатации ломаются, совершают отказы. Бытовая электрическая проводка не является исключением из этого общего правила.

В публикуемой статье на основе личного опыта электрика собраны практические советы домашнему мастеру по поиску места обрыва проводов электропитания и способам устранения обнаруженных неисправностей.

Они дополняются во время изложения материала поясняющими картинками, схемами и видеороликом.

Содержание статьи

Конструкция провода

Любой бытовой электроприбор работает, когда на него поступает электрический ток от источника напряжения по проводам, кабелям и шнурам питания. Если внутри схемы образуется разрыв, то работа прекращается.

Электрический провод состоит из:

  • токопроводящей магистрали, выполненной металлическими жилами из проволоки меди или алюминия;
  • слоя изоляции (лак, полимерные покрытия, бумага, хлопок, шелк или другие диэлектрические материалы из их комбинаций).

Металл жилы проводника может быть выполнен:

  • многожильной скруткой из тонких проволок:
  • или сплошной, монолитной конструкцией.

В быту встречаются провода обоих видов:

  • монолитные жилы используются для работы в стационарной схеме электропроводки;
  • многопроволочные скрутки из проволочек применяются для передачи высокочастотных сигналов или там, где на металл воздействуют механические изгибающие усилия (шнуры блоков питания, переносных приборов, наушников, других подобных устройств).

Во время изготовления, транспортировки, монтажа и эксплуатации на металлическую часть жилы воздействуют не только электрические, но и механические нагрузки. От излишнего усилия она разрушается. Обрыв провода исключает работоспособность электрической схемы. Его необходимо найти и устранить.

Дефекты в шнурах питания

Проблемные места

Чаще всего поломка металлической жилы возникает:

  • около корпуса;
  • у места крепления вилки или штекера;
  • в месте соединения нескольких проводов.
Крепление у корпуса

Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.

При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.

Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.

Крепление вилки

Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.

Другие проблемные участки

Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.


При таких изгибах создается обрыв. Чаще всего он происходит около:

  • наушников;
  • штекера;
  • соединителя.

Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.

Методика поиска обрыва провода в шнурах питания

Благодаря относительно короткой магистрали удобно использовать три метода:

  1. Визуального наблюдения;
  2. Прощупывания руками;
  3. Электрических проверок.
Визуальный осмотр

Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.

Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.

Проверка пальцами
Прощупывание

Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.

Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.

Проверка под нагрузкой

Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.

Отдельные провода 220 вольт

Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.

Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.

Электрические проверки

Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.

Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.

Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.

Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.

Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.

Неисправности стационарной электропроводки

Для их поиска потребуется:

  • учесть особенности схемы;
  • подготовить указатели и приборы;
  • проанализировать технологию проведения работы при открытом или закрытом способе монтаже.

Схемы прокладки проводов

Монтаж токопроводящих жил может быть выполнен двумя технологиями:

  1. Открытой прокладкой по стенам;
  2. Скрытно внутри полостей и штроб строительных конструкций.

В обоих случаях необходимо разобраться с действующей схемой заземления, проверить напряжение, найти фазу, рабочий ноль и защитный РЕ-проводник.

В трехфазной проводке особую опасность представляет обрыв нуля.

За счет перераспределения потенциалов по различным цепочкам на них сдвигается падение напряжения. Это может привести к появлению высоких линейных значений на потребителях, подключенным к фазам при обычной схеме.

Приборы проверки напряжения

Осуществлять поиск неисправности можно:

  • емкостным указателем напряжения;
  • двухполюсным индикатором;
  • тестером или мультиметром в режиме вольтметра;
  • контрольной лампой.

Работа с контрольной лампой опасна и запрещена современными правилами.

Этим методом раньше пользовались массово, да и сейчас имеется много его приверженцев.

Информацию о контрольной лампе публикую с целью разъяснения степени рисков, которым подвергает себя человек. Работать ею не рекомендую.

Как определить провод фазы, рабочего нуля и защитного РЕ-проводника

Электрические схемы бытовой проводки создаются по трем правилам:

  1. Потенциал фазы имеет самую большую величину относительно контура земли, а в его проводах всегда устанавливают коммутационные аппараты и защиты, которыми обесточивают работающие приборы. Фазный проводник отделен от заземления сопротивлением подключенной нагрузки;
  2. Рабочий ноль подключен к контуру земли на питающей трансформаторной подстанции и может разрываться в квартирном щите вводным автоматом или переключателем, а также срабатыванием защит УЗО и дифференциальных автоматов;
  3. Защитный РЕ-проводник всегда подключен к заземлению на трансформаторной подстанции и дополнительно может быть соединен с контуром заземления здания в системах TN-C-S и TT. Во время эксплуатации схемы его нельзя разрывать ни при каких обстоятельствах. В нем запрещена установка любых коммутационных аппаратов и защит, действующих на отключение цепи.

Для определения фазы, нуля и РЕ-проводника достаточно:

  1. выполнить замеры потенциалов участков сети указателями напряжения или индикаторами;
  2. пользуясь коммутационными аппаратами и защитами уточнить принадлежность каждого провода к действующей схеме заземления.

Оба пункта необходимо проверять комплексно, ибо иначе высока вероятность ошибки.
Для облегчения поиска и монтажа проводов они маркируются расцветкой, которой рекомендуют придерживаться всех монтажников. Например, магистрали защитного РЕ-проводника необходимо обозначать желто-зелеными полосками.

На практике это правило может нарушаться по различным причинам, например:

  • пренебрежением нормативами;
  • ошибками работников;
  • наличием большого запаса проводов другой расцветки, которые необходимо быстро использовать.

Цветовая маркировка изоляции призвана облегчить работу электрика, но судить по ней о состоянии схемы нельзя: необходима проверка участков цепи электрическими замерами.

Дефекты открытой проводки

Эта схема отличается доступным расположением токоведущих магистралей и коммутационных точек: наиболее проста для обнаружения неисправностей. Все токоведущие части хорошо заметны.

Достаточно вскрыть корпуса розетки, выключателя, патрона лампочки или распределительной коробки и можно на их контактах прозванивать состояние жил проводов и кабелей. Использование кабельных плинтусов, пластиковых каналов практически не осложняет этот процесс.

Открытая схема проводки наиболее удобна для поиска и устранения повреждений, возникающих в ней.

Неисправности закрытой схемы питания

Поиск обрыва в проводе затрудняется, если он скрыт внутри стены, пола или потолка. Но его можно найти различными способами:

  • с помощью самодельных индикаторов;
  • промышленными приборами.
Самодельные конструкции поиска скрытой проводки

Среди радиолюбителей популярны следующие схемы:

  • на полевом транзисторе;
  • микросхеме К561ЛА7;
  • транзисторе ВС 547;
  • двух микросхемах.

Вполне возможно найти маршруты проводников питания по шумам, улавливаемым радиоприемником или смартфоном.

Эффективность этих способов зависит от глубины заделывания в стену токопроводящих магистралей, отсутствия экранирующих материалов, чувствительности измерительного механизма.

Промышленные приборы

Многообразные конструкции профессиональных указателей работают намного лучше, чем самодельные устройства.

Они обладают рядом дополнительных функций обнаружения различных материалов со скрытным расположением.

Владелец видеоролика Mobotix Webcams наглядно показывает, как кабель трекер Mastech MS6812 ищет оборванный провод в стене.

Особые преимущества в поиске скрытых магистралей имеет тепловизор. Он позволяет дистанционно измерять и наблюдать температуру контактов и проводников в схеме электрического питания.

Если у вас еще остались вопросы по этой теме, то задавайте их в комментариях.

Полезные товары

  • Электропаяльник с регулируемой температурой
  • Магнитный браслет — держатель
  • Инструмент для вскрытия корпуса планшета

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Реклама

два способа найти обрыв кабеля

Обрыв проводов или жил не такая уж редкость, а последствия от этого – нерабочая электроаппаратура. Также полезно проверять провода на целостность перед прокладкой. Умение проверять провода поможет определить, где находится неисправность — в домашней сети или бытовой технике?

Лучше всего прозвонку делать мультиметром, хотя есть и другие способы. Итак, разберем, как прозвонить провода мультиметром?

Почему режим называется «прозвонка»

Еще в советское время, когда использовались только проводные телефоны, использовались кабели, состоящие из десятков проводов. Цветовая маркировка состояла в основном из нескольких цветов, которых не хватало для маркировки всех проводов, входящих в кабель.

И вот перед телефонистами стояла задача разобрать кабель с двух сторон по парам. Работало два человека: один с одного конца, другой с другого. У каждого была телефонная трубка с батарейкой и два провода.

Прозвонка проводов и кабелей начиналась с одного, оговоренного предварительно пучка проводов. На одном конце кабеля к металлической фольге подсоединяли какой-нибудь провод.

На другом конце один провод от телефона подключали к металлической фольге, а вторым поочередно касались всех других проводов, находящихся в этом пучке. Понятно, что провода предварительно очищали от изоляции. При обнаружении нужного провода звучал звонок.

Затем на первом конце подключали к оболочке другой провод, а на противоположном проделывали ту же самую операцию. После разбора одного пучка переходили к другому.

Также были использованы специальные аппараты со звуковым зуммером. Опытные телефонисты по звуку зуммера могли определить примерное сопротивление провода, а значит, и его длину.

Обозначение величин на приборе

Впоследствии появились стрелочные приборы, позволяющие определять сопротивление электрических цепей, они и были взяты на вооружение.

Особенностью таких приборов было то, что был уменьшен расход энергии батарейки, и им можно было производить другие операции, кроме обнаружения обрыва в проводе. Работа также проводилась более оперативно и с меньшими погрешностями.

Так при прозвонке с помощью телефона плохой контакт мог привести к «промаху», чего нельзя сказать о приборе. Он замечал соединение, хотя оно и обладало большим сопротивлением.

Информация. Современная прозвонка проводов мультиметром может опираться на звуковой сигнал или на показания прибора.

Расшифровка основных режимов мультиметра

Современные приборы обладают множеством функций, заменяющие собой несколько приборов, которые использовались в прежние времена. Чтобы понять, как прозвонить провода мультиметром, необходимо знать начальные сведения о приборе. В состав прибора входят:

  • корпус;
  • круговой переключатель;
  • дисплей;
  • контактные разъемы;
  • щупы;
  • батарейка.

Вокруг кругового переключателя наносится маркировка режимов работы. Вот некоторые из них, встречающиеся чаще всего в мультиметрах:

  • V;
  • A;
  • Ω;
  • ºС;
  • значок диода и звукового сигнала;
  1. V – знак напряжения, рядом с которым стоят буквы
  2. DC – постоянный или AC – переменный. Вместо букв может использоваться символ постоянного и переменного напряжения.
  3. A – знак тока. Мультиметры рассчитаны только на постоянный или пульсирующий ток.
  4. Ω — знак сопротивления.
  5. ºС – знак температуры.
  6. Знак диода и звукового сигнала позволяет проверять диоды и прозванивать провода.
  7. hFE – в этом режиме производится проверка транзисторов.

Чтобы правильно произвести прозвонку мультиметром, кроме режима, необходимо правильно установить щупы в отведенные для них гнезда.

Как маркируются гнезда для подключения щупов

Всего на корпусе прибора располагается три гнезда, если не считать разъема для транзисторов. Один разъем для общего провода, то есть этот провод всегда участвует в измерениях, кроме случая, когда измеряется температура внешним датчиком.

Он может обозначаться знаком «земля» — треугольник из штриховых линий с вершиной, обращенной вниз. Также могут стоять буквы «СОМ». Возле другого гнезда стоит знак 20 А. Сюда вставляется щуп при замере большого тока силой до 20 А.

В оставшееся гнездо вставляется второй щуп при всех остальных измерениях. Получается, один щуп, обычно это черного цвета провод, вставляется в общее гнездо, а второй щуп, обычно красного цвета, вставляется либо в гнездо 20А, либо в среднее гнездо.

Щуп с черным проводом подключается к минусовой шине при измерении постоянного тока или напряжения, красный к положительной. При измерении диода или сопротивления по красному проходит положительный заряд, по черному отрицательный.

Обозначение прозвонки на мультиметре

Знак прозвонки располагается сразу за шкалой измерения сопротивления. Он выполнен в виде звуковых волн, идущих от источника звука. Для включения этого режима нужно найти на ручке кругового переключателя метку.

Она может быть выполнена в виде треугольника, направленного на шкалу и эта часть рукоятки имеет срез. Ручку поворачивают в любом направлении до совмещения со знаком прозвонки.

Принцип работы прозвонки

По сути, производится проверка проводов на целостность. По проводу пускается электрический ток, и он должен совершить работу – заставить работать звуковой сигнал.

При включении режима прозвонки круговой переключатель подключает положительный полюс встроенной батарейки к среднему контакту, отрицательный к нижнему или общему разъему. Причем в одну из этих цепей включают зуммер. Щупами касаются оголенных концов проверяемого провода.

Получается примерно следующая схема:

  • «+» батареи;
  • красный щуп прибора;
  • проверяемый провод;
  • черный щуп прибора;
  • зуммер;
  • «-» батареи.

Если провод целый, цепь замыкается и слышен звуковой сигнал, при обрыве провода цепь разомкнута и сигнала нет.

Перед прозвоном провода необходимо убедиться в исправности прибора. Для этого переключатель устанавливают в режим прозвонки, подключают щупы и касаются друг друга, если слышен звуковой сигнал – прибор готов к работе.

Если сигнал плохо слышен, это может говорить о слабом напряжении на батарее и ее необходимо заменить.

Что показывает мультиметр при прозвонке

Во время прозвонки проводов и кабелей на табло может показываться какое-то небольшое «число» или «0». При этом слышен звуковой сигнал. Число показывает сопротивление провода постоянному электрическому току.

Во многих приборах звуковой сигнал срабатывает при сопротивлении проводника до 50 Ом, если это сопротивление больше, тогда звуковой сигнал не слышен. О чем может говорить большое сопротивление провода? Может быть несколько причин:

  • провод имеет очень большую длину при малом его сечении;
  • в измеряемой цепи нарушен контакт;
  • маленькое напряжение встроенной батареи;
  • провод имеет большое удельное сопротивление.

Рассмотрим подробнее каждую из причин. Чем длиннее и тоньше проводник, тем большим сопротивлением он обладает. Поэтому один и тот же вид провода при разной длине будет показывать разное сопротивление.

Если провод надломлен, в этом месте возникает большое сопротивление, причем оно будет постоянно меняться, если провод шевелить. Чем ближе к месту надлома происходит шевеление, тем интенсивнее меняются показания.

Слабое напряжение на батареи напрямую влияет на работу прибора, поэтому ее время от времени следует проверять, особенно когда прозвонкой занимаются часто. Материал провода также оказывает на сопротивление большое влияние.

В основном используется медь и алюминий. Алюминий обладает большим сопротивлением. Если появится необходимость прозвонить катушку, то в некоторых из них в проводе применяются смешанные материалы, обладающие сравнительно большим сопротивлением.

Далее поговорим о том, как мультиметром найти обрыв провода?

Что показывает мультиметр при обрыве провода

Если во время прозвонки обнаружилось, что звукового сигнала нет,  а на дисплее стоит «1», это говорит о том, что нет замкнутой цепи. Единица указывает на сопротивление, которое прибор не может определить, то есть оно слишком большое.

Прежде чем делать какой-то вывод, необходимо проделать следующие операции:

  • проверить работоспособность прибора;
  • убедиться, что провода не имеют изоляции;
  • убедиться, что проверяется один и тот же проводник.

Иногда даже при исправной батарее прибор не работает. Причиной тому чаще всего становятся неисправные провода щупа или его контакты. Для проверки щупа можно использовать любой провод небольшой длины.

Концы зачищают от изоляции, один из них вставляется в одно гнездо прибора, другой в другое. Таким образом, получается перемычка. Если прибор заработал – неисправен один или оба щупа.

Замасленные, загрязненные провода, по сути, являются изолированными, так как испытательное напряжение мало. Иногда можно перепутать провода и произвести замер на разных жилах. Решение – переставить один из щупов на другой провод.

Как пользоваться прозвонкой

Как прозванивать провода мультиметром разобрали, но этим режимом можно производить и другие измерения, например, можно определять:

  • короткое замыкание;
  • целостность соединения;
  • замыкание катушек на корпус;
  • годность предохранителей и автоматов;
  • работоспособность ламп накаливания.

Этот список показывает, что область применения прозвонки обширна. Правда, нужно понимать, что иногда звуковой сигнал не будет слышен, а будет показано только сопротивление, как в случае с лампой накаливания. Во всех перечисленных случаях не имеет значения, каким щупом касаться контактов проверяемого объекта, исключение составляет полупроводниковый прибор.

Осторожно! Режим прозвонки использует собственный источник питания, поэтому проверяемые объекты должны быть обесточены.

Прозвонка провода мультиметром

Легко прозванивать провод, который смотан в бухту и лежит перед мультиметром, но как прозвонить провода мультиметром, когда она, допустим, находятся в стене под штукатуркой? Ничего страшного в этом нет, необходимо лишь создать замкнутую цепь.

Проще всего это можно сделать с помощью коротыша. Так у электриков называют замыкающий элемент. В качестве коротыша для розетки подойдет любой проводник, изолированный или нет.

Конечно, если он изолированный, изоляцию на обоих концах снимают на расстояние 1–2 см.

Внимание! Такую операцию можно производить только после отключения вводного автомата и проверки отсутствия напряжения. Для предотвращения случайного его включения рядом с автоматом должен стоять человек, чтобы никто его не включил.

Затем определяют, какую цепь необходимо проверить и открывают нужную коробку. Однако чаще бывает удобнее проверку делать на самих автоматах, на контактах с обесточенной стороны. Если прибор показывает обрыв, измерение делается ближе к возможному повреждению.

Прозвонить осветительную цепь тоже можно, но для этого необходима небольшая подготовка. В обычный патрон легко вкручивается пробковый автомат.

Перед этим его включают и прозванивают, чтобы убедиться, что цепь замкнута. С другими патронами и светильниками нужен индивидуальный подход.

Что делать, если у мультиметра нет режима прозвонки

В этом случае можно воспользоваться режимом сопротивления. Результат будет почти такой же, только звукового сигнала не будет.

Как прозвонить кабель в квартире без мультиметра

Можно сделать самодельный аппарат. Потребуется батарейка, лампочка на это напряжение и провода небольшого сечения. Один контакт лампочки соединяют с одним полюсом батарейки, а ко второму припаивают провод.

К свободному полюсу батарейки также припаивают провод. При касании исправного провода самодельными щупами аппарата лампочка будет загораться. Минусом является то, что при большом сопротивлении провода лампочка будет гореть слишком тускло и этого можно не заметить.

Похожие материалы на сайте:

  • Проверка фазы индикаторной отвертки
  • Измерение напряжения с помощью мультиметра
  • Как проверить рабочий конденсатор или нет

Использование детектора цепи для обнаружения обрыва электрического провода

Как найти поврежденный или оборванный электрический провод внутри стены? Локаторы электрических проводов и трассировщики цепей, что делать, если электрическая проводка повреждена внутри стены.

Видео по электромонтажу

Как подключить розетку GFCI без заземляющего провода

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Отображается в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Трассоискатели можно использовать для обнаружения обрыва электрического провода
Электрика Вопрос: Как найти поврежденный или оборванный электрический провод внутри стены?
Мне нужно определить, где в стене находится поврежденный или оборванный электрический провод.

  • Я хочу приобрести инструмент, который определит, где в стене находится поврежденный или оборванный электрический провод.
  • Например, когда кто-то повесил картину и ударил по электрическому проводу, что, в свою очередь, привело к срабатыванию выключателя.
  • Я знаю, что такой инструмент есть, потому что помню, как он был у одного из рабочих, когда я работал в строительной компании.
  • Где я могу его получить и как он называется?

Спасибо.

Этот вопрос по электротестеру поступил от Дебры, разнорабочей из Нью-Порт-Ричи, Флорида.

Ответ Дейва:
Дебра, спасибо за ваш вопрос об электрическом тестере.

Локаторы электрических проводов и трассировщики цепей

Применение: электрика Поиск и устранение неисправностей и ремонт поврежденной электрической цепи .
Уровень квалификации: продвинутый — лучше всего подходит для лицензированного подрядчика по электротехнике.
Необходимые инструменты: ручные инструменты для электриков, тестер напряжения или вольтомметр и индикатор цепи.
Расчетное время: зависит от типа и возраста дома, состояния электропроводки и доступа к оцениваемым цепям и проводке.
Меры предосторожности: Определите неисправную цепь, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какие-либо проверки проводки, проверки или ремонта электрооборудования. Устранение неполадок и ремонт электрооборудования требуют специальных испытаний электрических цепей.
Примечание. Ремонт домашней электропроводки должен производиться в соответствии с местными и национальными электротехническими нормами. Для установки новой или замены электропроводки может потребоваться разрешение и проверка.

Как найти поврежденную электрическую проводку
  • Когда провод закорочен или сломан внутри стены и вам нужно найти его, то найти провод поможет трассировщик электрических цепей.
  • Диапазон цен на трассировщик цепей варьируется, однако есть несколько прекрасных датчиков шпилек, которые имеют встроенную функцию, позволяющую обнаруживать действующие цепи внутри стены за гипсокартоном.
  • Если ваш муж будет использовать тестер для обнаружения обесточенной проводки, то такой тестер будет немного дороже.
  • Некоторые марки трассировщиков цепей: Ideal, Greenlee и Amprobe, и это лишь некоторые из них.
  • Эти типы тестеров цепей можно приобрести в магазинах Lowe’s, Home Depot или в местных оптовых магазинах электротоваров.

Что делать, если повреждена электропроводка внутри стены
  • Если вы подозреваете, что электропроводка повреждена , когда для подвешивания чего-либо к стене использовался гвоздь или шуруп, цепь должна быть отключена, гвоздь или шуруп должны быть удалены, а отверстие должно быть помечено, чтобы можно было открыть стену, чтобы позволить электропроводке быть осмотрены и отремонтированы по мере необходимости.
  • Участки поврежденной проводки электрической цепи должны быть заменены или, если возможно, можно выполнить электрическое соединение, установив доступную электрическую распределительную коробку и применив соответствующие материалы и методы электрического соединения для конкретной цепи.
Подробнее о ремонте электропроводки

Знакомство с электротестерами

При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.
Типы электрических тестеров
Использование электрических тестеров

Ремонт бытовой электротехники и устранение неполадок электрооборудования
Ремонт бытовой электротехники — это просто! Простой для понимания поиск и устранение неисправностей с электрическими схемами, пошаговыми инструкциями и электрическими изображениями.

Ремонт электропроводки

Поиск и устранение неисправностей и ремонт электропроводки

Лицензированный электрик раскрывает секреты успешного устранения неполадок в электропроводке Методы, используемые для решения большинства домашних электрических проблем и неисправностей электропроводки.



Вам также может быть полезно:

Видео по электромонтажу #2



Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал YouTube и подпишитесь!


Узнайте больше с моим видеокурсом по домашней электротехнике:

Базовая электрическая проводка дома на примере

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
В комплекте:
Проводка розеток GFCI
Электропроводка бытовых электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3- и 4-проводных электрических плит

Розетка
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и инспекций для всех проектов электропроводки.


Как найти оборванный провод под землей [5 простых шагов]

Борьба с поиском провода под землей? Это действительно проблематично. Найти провода под землей может быть непросто. Потому что вы не знаете, где проходит провод.

Как найти оборванный провод под землей?

Найти оборванный провод под землей не так уж сложно. Вам понадобится искатель обрыва провода. После этого используйте машину над областью, где вы подозреваете, что провод может быть сломан. Машина будет мигать светом, когда вы нависаете над оборванным проводом. Выкопайте твердое тело и снова прикрепите провода.

Чтобы найти и прикрепить оборванный провод, нужно выполнить несколько шагов. Мы подробно обсудили каждый шаг ниже в этой статье.

Как найти оборванный провод: выполните 5 шагов

Провода находятся под большим количеством защищенных рукавов. Кроме того, когда они находятся под землей, они защищены почвой. Но может разорваться от удара лопатой или чем-то острым.

Трудно найти, где именно порвался провод. Вот почему вам понадобится устройство для поиска сломанных проводов. Кроме того, существуют специальные типы проволоки, которые называются погребальной проволокой.

Если вы подумываете о покупке устройства для поиска обрыва провода, попробуйте их. Эти машины дают точный результат:

Продукт-1
Продукт-2

Помимо точного считывания, они прослужат вам долгое время. Это также очень дешевые устройства. Теперь перейдем к основным шагам.

Шаг 1: Укажите тип провода, который вы ищете

Существует множество типов проводки. Есть провода, которые обеспечивают интернет. Они известны как кабели Ethernet и обычно изготавливаются из оптического волокна.

Другой тип провода предназначен для телевизионного кабеля. Есть высоковольтная проводка. Кроме того, заземляющие провода должны находиться под землей. Кабели высокого напряжения очень толстые. Кроме того, они обычно не ломаются.

Провода заземления пропускают избыточное электричество от ваших розеток и устройств. Это спасает их от скачков напряжения и высокого напряжения. Вы можете использовать сетевой фильтр, но даже такие фильтры выходят из строя.

Вам необходимо указать тип проводки, потому что вы должны быть в безопасности соответственно. Вы предлагаете никогда не приближаться к высоковольтной проводке. Они пропускают огромное количество электричества. Который может даже убить вас.

Шаг 2. Осмотр над землей

Осмотрите места, где, по вашему мнению, может быть провод. Если у вас есть план вашей домашней электропроводки, он пригодится.

Если у вас его нет, посмотрите, где начинается и где заканчивается провод. Провода обычно начинаются от передатчика и заканчиваются электроникой или розетками.

Если провод от передатчика идет прямо в землю, немного вскопайте почву. Он покажет, в каком направлении идет провод.

Провода не очень глубоко уходят в землю. Так что, даже если вам придется немного покопаться, это не так уж и много.

Шаг 3: Найдите любые визуальные повреждения над землей

Если вы установили новое ограждение или занимались садоводством на заднем дворе. Велика вероятность того, что вы могли повредить провода.

Провода, проложенные под землей, не так глубоки. Таким образом, провод можно легко повредить, когда вы работаете выше.

Итак, найдите место, где, как вы подозреваете, вы работали в земле. Скорее всего там провод поврежден.

Шаг 4. Найдите провод с помощью искателя проводов

Детектор обрыва провода — это простой способ найти место обрыва провода. Держите чувствительность как можно ниже.

Машина работает с электромагнитными полями. Оборванный провод излучает больше электромагнетизма, чем защитный провод.

Итак, если магнитное поле становится сильнее, оно обнаруживает оборванный провод. Машина может обнаруживать высокое напряжение. Но он не может обнаружить отрицательное напряжение.

Обработайте место, где, по вашему мнению, может быть сломан провод. Машина будет издавать низкий гудящий звук, когда вы находитесь над проводом под напряжением. Итак, когда вы наткнетесь на место обрыва провода, шум прекратится, а на устройстве замигает лампочка.

Шаг 5. Залатайте оборванный провод

Теперь, когда вы нашли оборванный провод. Пришло время исправить это. Но используйте, чтобы провода не были заземлением. Провода заземления должны находиться под землей. Подключение разных проводов, например, 12-3 и 12-2, может быть затруднено.

С любым другим проводом. Соедините медные концы провода. Будьте осторожны, если электричество течет. Возьмите немного изоленты и накройте разорванную область. Если вы хотите защитить его лучше. Можно использовать термоусадочную трубку.

В таком случае, прежде чем брать участок, вставьте термоусадочную трубку внутрь провода. Затем наклейте изоленту на сломанную часть провода. После этого наденьте термоусадочную трубку на этот участок.

Используйте фен или термофен, чтобы усадить трубку в месте разрыва. Будет как новый.

Таким образом, вы можете найти и починить оборванный провод, который остается под землей

Часто задаваемые вопросы

Вопросы: Как повторно подключить кабель Ethernet?

Ответов: Подсоединение кабелей Ethernet затруднено. Присоедините все провода, соответствующие цветам. Предлагаем воспользоваться помощью профессионалов.

Вопрос: Должен ли я исправить множественные разрывы или заменить провод?

Ответ: Можно, но не следует. Наличие нескольких насадок может привести к нарушению подачи энергии. Замените весь провод.

Вопрос: Как защитить провода под землей?

Ответ: Запомните, куда идут провода. Можно вкопать провод на всю длину и поставить металлический или пластиковый лист. Так ничего сверху в провод не попадет.

Endnote

Теперь вы должны знать, как найти оборванный провод под землей. Это может быть сложно, но при правильном методе и правильном инструменте задача решается легко.

Будьте осторожны при работе с проводами под напряжением. Прекратите подачу электричества во время работы.

Удачи с проводами!

Как проверить мультиметром, не оборван ли провод?

В этой статье обсуждается, как проверить, не оборван ли провод с помощью мультиметра, и предоставляется полное руководство.

Один оборванный провод может отключить целый прибор, автомобиль или даже электрическую цепь вашего дома или офиса. Однако проверка на обрыв провода и выяснение проблемы может избавить вас от многих хлопот. К счастью, сегодня у нас есть мультиметры, которые очень помогают проверить, не оборван ли провод.

Использование мультиметра — это умение, и в этой статье вы узнаете, как им пользоваться для проверки оборванных проводов.  Убедитесь, что вы следуете всем деталям в этой статье и не упустите ни одного пункта.

Как проверить мультиметром на обрыв провода?

Для проверки оборванных проводов одного мультиметра будет недостаточно. Вам понадобятся некоторые другие инструменты, в том числе фонарик, а также гаечный ключ. В целях безопасности рекомендуется надеть резиновые перчатки, так как при проверке проводов вы будете подвергаться воздействию электрического тока.

Кроме этих нескольких инструментов, вам больше ничего не понадобится, так что все готово, если у вас есть все.

1. Изучите основы, прежде чем приступать к работе

Знание основ так же важно, как и все остальное при поиске оборванных проводов. Необходимы базовые знания об электричестве и обо всем, что с ним связано.  Электрические провода  работают и как проводники, и как резисторы для тех, кто не знает.

Сопротивление  в проводе полностью зависит от длины и толщины провода и может различаться для разных типов проводов. Сопротивление толстого провода может быть меньше сопротивления тонкого провода  поскольку тонкие провода более тонкие провода несут меньше электронов для передачи электрического тока.

Как только вы освоите основы, вы можете перейти к тесту непрерывности.

Источник

2. Проверьте настройки вашего мультиметра перед использованием

Однако перед началом испытания непрерывности вы можете получить . . Прежде всего, проверьте, показывает ли мультиметр установлен на «Ом».  В большинстве мультиметров измерительная шкала OL (без обратной связи) , но иногда устройство может потребовать от вас использования кнопки проверки непрерывности каждый раз, когда вы выполняете проверку целостности цепи или проверяете наличие обрывов проводов.

Теперь, что касается проводов в мультиметре, как правило, все они имеют два провода красного и черного цвета соответственно;  эти провода также имеют конец шариковой ручки. Красный провод обычно относится к положительному проводу, а черный — к отрицательному.

Черный подключается к разъему COM , а красный — к разъему V.  Убедитесь, что оба провода надежно закреплены в соответствующих гнездах; в противном случае показания могут пойти не так.

3. Выполните проверку целостности цепи

Проверка целостности цепи может быть самой простой проверкой длинных проводов. Однако  никогда не забывайте отключать источник питания провода перед выполнением теста , так как это может быть опасно для вас.

Теперь, когда вы выключили источник электроэнергии, возьмите мультиметр, потому что теперь начинается проверка. Для проверки непрерывности вам необходимо проверить сопротивление провода, мощность и напряжение во всем, включая переключатели, провода, электрические соединения, а также цепи.

Проверив сопротивление в проводах, вы сможете увидеть, поврежден ли он или по нему может нормально проходить ток.

4. Теперь проверьте провода на обрыв

Для проверки на обрыв проводов необходимо установите мультиметр на 200 Ом . Если вы проверите минимальное сопротивление , вы можете установить мультиметр на более низкий диапазон ; однако значение увеличивается только в том случае, если сопротивление, которое вам нужно проверить, составляет максимальное значение . Помните, что обнаружение сопротивления определяет непрерывность или повреждение какого-либо провода.

Теперь вам нужно подключить черный/минусовой провод мультиметра к одному концу провода и красный/плюсовой к другому концу . Если сопротивление больше нуля, провод в порядке ; однако провод разорван, если сопротивление равно нулю . Продолжайте тестировать провода, пока не найдете сломанный.

Как только вы нашли оборванный провод, почините его или почините, вот и все.

Что может быть причиной обрыва провода?

Как и любая другая вещь, провода со временем стареют и изнашиваются ; однако некоторые другие проблемы могут привести к их поломке или повреждению. Например, если у вас есть старый дом , провода более подвержены повреждениям и могут сгнить или разрушиться быстрее , чем провода в недавно построенном доме.

Другой причиной может быть грызунов или мышей, поедающих провода , что приводит к поломке. Наконец, если провода плохо или плохо припаяны , велика вероятность их обрыва.

Как починить оборванный провод?

После того, как обрыв провода будет обнаружен, устранить проблему будет проще. Вам придется в большинстве случаев замените оборванный провод совершенно новым . Однако перед установкой нового провода проверьте его так же мультиметром . Иногда люди в конечном итоге заменяют сломанный провод другим поврежденным, что только увеличивает напряжение и общую нагрузку.

Если обрывы проводов незначительные, их можно зафиксировать с помощью соединений или сращиваний , или при необходимости можно использовать изоленту для их покрытия или пайки . Помните, что существует несколько различных типов соединений проводов, и каждый из них используется в зависимости от типа провода, который необходимо закрепить.

Как предотвратить разрыв проводов?

С каждым электроприбором идут провода и кабели, но уберечь эти провода от поломки может быть непростой задачей. Мы не можем остановить износ кабелей, но мы можем предотвратить их поломку  и прекращение работы всего устройства.

Нелегко постоянно заменять провода, так как это стоит больших денег и времени. Итак, вот несколько советов, которые могут помочь предотвратить поломку проводов и кабелей:

1. Старайтесь не сдавливать и не сгибать провода

Провода и кабели не должны быть зажаты где-то туго, в них должно быть достаточно места. Убедитесь, что они не сжаты под чем-то или за чем-то , так как давление может привести к их износу или поломке.

Когда провода остаются в согнутом положении в течение длительного времени, они становятся более склонными к повреждению , чем те, которые находятся прямо на открытом пространстве. Оставьте небольшой зазор для проводов, чтобы они не порвались  и сэкономить ваши деньги.

2. Аккуратно обращайтесь с проводами

Иногда люди склонны безрассудно пользоваться кабелями и проводами, что равносильно разрыву проводов своими руками. Тянуть, толкать и оказывать ненужное давление на провода — это не то, как вы должны их использовать. Будьте немного внимательнее и начните обращаться с кабелями более осторожно.  Этот совет относится практически ко всем видам проводов, будь то зарядный кабель или электрический провод; с каждым из этих проводов следует обращаться осторожно. Помните, что даже самые прочные провода, такие как шнуры питания, могут сломаться, если вы неправильно их используете.

3. Предотвратите изнашивание с помощью пружины

Возможно, вы не знаете этого трюка, но использование пружин для намотки проводов может предотвратить их изнашивание и поломку.  Все просто: возьмите любую металлическую пружину (предпочтительнее выдвижная пружина от ручки) и накрутите ее на концы любого кабеля или провода. Этот сохранит гибкость провода, но также предотвратит возможность его поломки или износа.

Небольшое напоминание, что этот трюк сработает для нескольких проводов; вы не можете получить пружины из сотен ручек, чтобы покрыть кучу длинных кабелей. Вы можете использовать коммерческие кабельные протекторы для нескольких проводов.  Эти протекторы стоят недорого и даже позволяют укрепить сразу несколько кабелей.

4. Используйте изоленту для покрытия кабелей и проводов

Изолента — лучший вариант, если вы хотите заранее принять профилактические меры или не допустить полного разрыва уже изношенного провода. Провода лучше обмотать изолентой сразу после начала их использования. Однако, если вы еще этого не сделали, то самое время это сделать .

Убедитесь, что вы обернули ленту два-три раза вокруг провода , чтобы полностью покрыть все это, не оставляя пятен. Здесь также следует помнить, что изолента выглядит не очень красиво. Итак, если вы не хотите, чтобы новые провода и кабели выглядели странно, вы можете просто использовать изоленту, чтобы предотвратить дальнейшее повреждение!

Похожие материалы:

Как измерить и идентифицировать резистор с помощью мультиметра и цветовых кодов?

Как проверить правильность работы мультиметра? – 7 шагов

Как проверить, находится ли провод под напряжением или горячий без мультиметра?

Как определить линию и провод нагрузки? – 4 способа

Как определить нейтральный провод с помощью мультиметра?

Что произойдет, если поменять местами нейтральный и заземляющий провода?

Зачем использовать цифровой мультиметр?

D Цифровые мультиметры легче читаются и работают быстрее, чем аналоговые. Проведение измерений с помощью цифрового мультиметра более удобно,  поскольку устройство отображает цифры на ЖК- или светодиодном экране, что упрощает чтение. Если  вы технический специалист, то это все, о чем вам нужно беспокоиться.

Источник

Однако, для лучшего понимания, позвольте мне объяснить немного больше. Цифровые мультиметры могут не только измерять, но и автоматически преобразовывать значения величины . В то время как в аналоговом мультиметре вам нужно будет читать шкалы и вручную вычислять окончательные значения, что может быть головной болью для большинства. Использование цифрового мультиметра позволит избежать возможных человеческих ошибок, а значит, результаты будут более точными.

Мало того, цифровой мультиметр способен измерять более высокие напряжения с большей точностью, поскольку его собственная точность обычно составляет от 1 до 10 М . вдобавок ко всему, функция автоматического выбора диапазона мультиметра чрезвычайно полезна, потому что иногда диапазон измерения неизвестен.

Наконец, если вы новичок, аналоговый мультиметр вам вообще не подойдет; впрочем, цифровой может пригодиться в любой момент. Аналоговые стали сказкой потому что 9Цифровые мультиметры 0047 проще в использовании и точнее, чем когда-либо , и люди предпочитают их аналоговым мультиметрам.

Подведение итогов

Мы надеемся, что с помощью этой статьи вы сможете быстро найти оборванные провода с помощью цифрового мультиметра. Лучше найти и починить оборванные провода как можно скорее, потому что они не лечатся, и они могут вызвать другие серьезные проблемы и опасности. Кроме того, помните, что вы не можете починить все виды поврежденных проводов, поэтому вместо того, чтобы усугублять ситуацию, подумайте о том, чтобы нанять профессионала, который поможет вам с этим. Я надеюсь, что эта статья была полезна для вас, и вы нашли информацию, которую искали.

Аиша Ахмед

Аиша Ахмед — выпускница факультета английской литературы. Сейчас она работает учителем, а также домашним писателем. Кроме того, она также является домашним энтузиастом, который любит учиться и писать на различные темы по уходу за домом.

Как найти, исправить и предотвратить обрыв проводов в вашем скрытом ограждении DogWatch®

Дилеры DogWatch® прилагают все усилия, чтобы правильно разместить и защитить ограничительные провода скрытого ограждения, и большинство клиентов работают годами без каких-либо проблем. Но обрывы проводов случаются. Они часто являются результатом внешних сил, таких как погода, ландшафтный дизайн и мелкие роющие животные. Вот несколько советов, которые помогут определить обрыв провода, отремонтировать провод и избежать сбоев в работе в будущем.

Во-первых, обзор работы скрытого ограждения (или невидимого ограждения®) бренд Invisible Fence®). Провод подключается к передатчику, обычно установленному в подвале или гараже. Передатчик отправляет безвредный радиосигнал низкого уровня по ограничительному проводу, который обычно проходит под землей на два-шесть дюймов. Ваш питомец носит специальный ошейник-приемник, который принимает радиосигналы. Если ваш питомец подойдет слишком близко к ограничительному проводу, ошейник приемника подаст звуковой сигнал. Если ваш питомец не отступает от границы, происходит кратковременная статическая коррекция от ошейника. С обучением у вашего дилера DogWatch ваш питомец учится держаться подальше от зоны тревоги и оставаться в пределах обозначенной границы.

Как определить обрыв провода в вашем скрытом ограждении

Если есть обрыв ограничительного провода, вы услышите сигнал тревоги, исходящий от вашего передатчика DogWatch . При обрыве провода сигнал прерывается и забор работать не будет. Если вы слышите этот сигнал тревоги, , мы рекомендуем как можно скорее связаться с вашим местным дилером DogWatch . Затем он или она может назначить время для посещения вашей собственности, точно определить место обрыва провода и отремонтировать провод. Тем временем вы можете выключить или отключить передатчик, что отключит будильник.

Новый DogWatch SmartFence® позволяет еще проще узнать, есть ли у вас обрыв провода. SmartFence отправляет пользователям текстовое сообщение и/или оповещение по электронной почте, если ограничительный провод отсоединен или поврежден. В сообщении также указан номер телефона местного дилера DogWatch, чтобы вы могли легко запланировать звонок в сервисную службу.
Если у вас обрыв провода, мы рекомендуем держать ваших собак на поводке, пока разрыв не будет устранен. Большинство собак, обученных избегать граничной зоны, могут не заметить никакой разницы, по крайней мере, вначале. Тем не менее, риск того, что ваш питомец покинет граничную зону, возрастает, когда система не работает, поэтому мы рекомендуем проявлять осторожность.

Как устранить обрыв провода в скрытом ограждении

Самый простой способ устранить обрыв провода в скрытом ограждении DogWatch — позвонить местному дилеру DogWatch по номеру . Наши дилеры и их монтажные бригады имеют опыт быстрого и тщательного устранения обрывов проводов. У них есть ручные инструменты, которые помогают им определить место обрыва, сканируя область, где был размещен провод, и у них есть расходные материалы и знания, необходимые для надлежащего ремонта провода.

Для самодельщиков, имеющих опыт работы с электроникой, вот несколько советов, если вы хотите попробовать починить провода самостоятельно.

  • Некоторые обрывы проволоки могут быть видны над землей, например, когда снегоуборочная машина тянет кусок проволоки на краю проезжей части.
  • Если разрыв не виден сразу, попробуйте поискать потенциальные проблемные места, такие как сады, которые недавно были благоустроены, или места, где, как известно, живые существа копают или грызут землю.
  • Если вы все еще не можете обнаружить обрыв, на Amazon доступны инструменты для поиска подземных проводов, аналогичные тем, которые используются нашими дилерами.
  • После того, как вы обнаружите место обрыва провода, вам потребуется отремонтировать его, используя провод, предназначенный для прокладки в земле, и водонепроницаемое соединение. (DogWatch рекомендует использовать провод калибра 16 или 14.)
  • У некоторых дилеров DogWatch можно приобрести наборы заплат с проводами и сращиваниями. Позвоните им, чтобы узнать о вариантах ремонта своими руками.

Как предотвратить обрыв провода в скрытом заборе

Чтобы избежать обрыва провода в скрытом заборе, можно предпринять несколько шагов. Во-первых, если вы планируете какие-либо профессиональные работы во дворе или на открытом воздухе, сообщите своим подрядчикам о заглубленном ограничительном проводе . Обычные проекты, которые могут привести к скрытому или невидимому обрыву проволоки забора:

  • Аэрация газона
  • Окантовка газона или сада
  • Удаление деревьев
  • Уборка снега
  • Установка или техническое обслуживание системы полива выделить потенциальные проблемные зоны. Или, что еще лучше, временно отметьте место заглубления ограничительного провода с помощью флажков DogWatch или других подобных маленьких флажков.

    Если вы не знаете, где находится провод, вы можете отследить его с помощью ошейника-приемника вашего питомца в качестве руководства. Вот как:

    1. Снимите ошейник с вашего питомца и держите его или ее в доме на время теста.
    2. Подойдите к своему передатчику и уменьшите диапазон до 1 фута, регулируя шкалу справа. (Дальность — это расстояние, на котором сигнал передается с каждой стороны провода. Рекомендуемый диапазон сигнала при нормальном функционировании забора составляет 6–10 футов.) руку на уровне шеи вашей собаки. Держите руки подальше от контактов.
    3. Когда вы приблизитесь к ограничительному проводу, вы услышите звуковой сигнал, а индикатор состояния на приемнике замигает зеленым цветом. Установите флаг в этом месте.
    4. Теперь идите снаружи к проводу с ошейником в руке. Когда вы снова увидите мигающий зеленый индикатор состояния, отметьте место другим флажком. Ограничительный провод будет между этими двумя флажками.
    5. Когда вы закончите маркировку ограничительного провода, сбросьте диапазон на вашем передатчике на предыдущую настройку.

    Если на вашем дворе есть место с интенсивным движением, которое может привести к более частым обрывам провода, например, дорожка, загон или грунтовая дорога, , вы можете попросить своего дилера DogWatch заключить провод в кабелепровод или шланг для дополнительной защиты . Закрытие провода в кабелепроводе также рекомендуется для водяных установок.

    Если у вас есть какие-либо вопросы о разрывах проводов, обратитесь в любое время к местному дилеру DogWatch или позвоните в службу поддержки DogWatch по телефону (800) 79.3-3436 Пн-Пт, 9:00-17:00 по восточному поясному времени. Мы держим домашних животных в безопасности с 1990 года, и мы с нетерпением ждем возможности помочь вашим питомцам насладиться свободой!



    Скрытые заборы для собак DogWatch часто ошибочно называют «невидимым забором» или «невидимым забором для собак». Invisible Fence® и Invisible Fencing® являются товарными знаками, продуктами и зарегистрированными товарными знаками компании Radio Systems, Inc.

    Как найти оборванный провод в стене своими руками

    Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не так уж часто, но заставляет тратить много времени, нервов и сил на ее поиск и устранение. Ощутимо ударит по карману, ведь нужно найти поврежденный участок в стене, добраться до него, починить и еще раз починить. За эту работу придется заплатить значительную сумму специалисту. Вы можете сэкономить деньги, если справитесь с устранением неполадок самостоятельно. Из этого материала вы узнаете, как найти оборванный провод в стене, и что нужно сделать, чтобы устранить проблему.

    Содержание

    • Поиск обрыва: методика
    • Акустические и индукционные методы поиска места обрыва
    • Поиск обрыва провода в бетонной или кирпичной стене
    • Методика устранения обрыва скрытого кабеля
    • Особенности восстановления медных и алюминиевых жил
    • Вывод

    Поиск обрыва: процедура

    Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска устройств, осуществляется в следующем порядке:

    • Обесточьте проводку, прежде чем искать поврежденный кабель.
    • Иногда для снижения уровня сопротивления прожигают изоляцию проводов.
    • Для поиска можно прибегнуть к акустическому или индукционному методу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
    • Профессиональные электрики используют в своей работе локаторы. Эти устройства позволяют не только быстро найти электрическую линию, но и найти все токоведущие жилы, а также узнать, находятся они под напряжением или нет. Для большей эффективности некоторые виды таких устройств используются совместно с генераторами.

    Стоит отметить новейшую технологию электросетей, которая не так давно начала применяться в странах Европы, но, к сожалению, в России пока не практикуется. Особенностью данной установки является встраивание маяков (маркеров) в жилы кабеля при прокладке линий.

    Если в такой сети произойдет обрыв, то локатор по сигналу маяка поможет быстро найти место неисправности. Это позволяет значительно сэкономить время и быстро восстановить работоспособность электропроводки.

    Акустический и индукционный методы обнаружения места обрыва

    Акустический метод обнаружения обрыва скрытой проводки предполагает наличие:

    • Генератор, который подключается к проводу.
    • Звуковой сигнализатор.
    • Наушники (наушники).

    Во время поиска провод прослушивается с помощью перечисленных предметов. Дойдя до места обрыва электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая нужна.

    Индукционный метод поиска обрыва проводки, скрытой в стене, заключается в подключении генератора к силовому проводу. После установки уровня нагрузки на генератор тестирование проводят аналогично акустическому методу с использованием наушников и специального сигнализатора. Отличие в том, что по всей длине линии, вплоть до места повреждения, в наушниках будет слышен сигнал, который значительно усилится, когда дойдет до места обрыва и исчезнет за ним.

    Поиск обрыва провода в бетонной или кирпичной стене

    Для определения места повреждения в стене из кирпича или представляющей собой бетонную плиту потребуется транзисторный приемник, с помощью которого выявляется скрытая электропроводка. Следует учитывать, что в кирпичных и бетонных зданиях все тросы направлены горизонтально и вертикально, а вращаются исключительно под углом 90 градусов. Зная это, вы не ошибетесь со схемой подключения.

    Индикатор нужно вести вдоль стены над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет при достижении места обрыва проводника.

    Итак, мы разобрались, как найти обрыв в проводке. Если у вас нет необходимых приборов или вы не уверены, что сможете правильно определить место обрыва кабеля и сможете его отремонтировать самостоятельно, лучшим выходом из ситуации будет пригласить электрика. Профессиональные электрики имеют опыт данной работы и имеют необходимое электрооборудование, а значит, смогут найти неисправность и устранить ее в достаточно короткие сроки.

    Весь процесс диагностики хорошо виден на видео:

    Но если есть большое желание сэкономить и научиться этой процедуре самостоятельно, то переходим к следующему этапу — ремонту неисправной линии.

    Порядок устранения обрыва скрытого кабеля

    После нахождения точного места обрыва одним из вышеперечисленных способов провод следует соединить. Для этого необходимо сначала отключить фазу, а затем молотком вскрыть кабельный желоб примерно на 10 см влево и вправо от места повреждения. Затем оборванную жилу необходимо аккуратно отделить от жилы, не нарушая изоляционного слоя на других кабелях.

    Дальнейший порядок действий следующий:

    • Разведите концы оборванного кабеля в стороны.
    • С помощью перфоратора и специальной коронки просверлите углубление в стене. Он должен быть достаточно большим, чтобы поместиться в соединительную коробку.
    • Вставьте коробку в отверстие и закрепите ее там алебастром, затем поместите в нее кабели.
    • Подсоедините и изолируйте поврежденные провода.
    • После устранения повреждения закройте коробку крышкой.
    • Заштукатурить ранее открытый участок паза.

    Если поврежденный кабель находится внутри специальной трубки, то ее необходимо осторожно вытащить, а на ее место с помощью тянущего устройства натянуть новую жилу.

    На видео показан процесс восстановления провода:

    После герметизации электрического паза не подавайте напряжение на отремонтированный кабель до полного высыхания гипса.

    Описанный выше процесс выполняется при ремонте обрыва фазы. Восстановление нулевого провода осуществляется практически в том же порядке, за исключением начального этапа. При ремонте царапины в первую очередь необходимо отделить поврежденный кабель от шины. Затем к фазе присоединяется ноль. Дальнейшая работа производится в аналогичной последовательности.

    Особенности восстановления медных и алюминиевых проводников

    Поврежденный медный провод лучше всего запаять. Для этой операции вам понадобится ремонтная перемычка, в качестве которой можно использовать кусок того же кабеля. Процедура пайки должна выполняться следующим образом:

    • Наденьте термоусадочную или прочную пластиковую трубку на конец порванного провода.
    • Скрутите края перемычки вместе с ремонтируемыми проводниками.
    • Пропаяйте соединение.
    • Плотно наклейте несколько слоев изоленты на отремонтированный участок.
    • Наденьте термоусадку (пластиковую трубку) на соединение, чтобы обеспечить дополнительную защиту. Он должен быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.

    Самый простой способ соединить алюминиевые кабели в стене — использовать клемму WAGO, быстрый и надежный метод. Затем место соединения необходимо обмотать несколькими слоями изоленты и по возможности нанести на него слой герметика.

    Также найти место обрыва провода можно с помощью активной индикаторной отвертки (с батарейкой). Пример видео:

    Заключение

    В этой статье мы разобрались, как самостоятельно найти неисправность в скрытой электропроводке и отремонтировать оборванный кабель. Теперь, с учетом изложенных рекомендаций, вы, при желании, можете выполнить эту работу своими руками. , не обращаясь за помощью к электрикам.

    Могу ли я проверить сломанные нити?

    На протяжении многих лет многочисленные клиенты Cirris спрашивали нас, есть ли способ обнаружить оборванные жилы в их кабелях с помощью стандартных кабельных тестеров Cirris? Если вы когда-либо видели кабельную сборку с разорванными жилами провода или жилами вне обжима, было бы разумно предположить, что обычное испытание на сопротивление выявит эти неисправности (или выявит?). С такими очевидными видимыми дефектами, разве ваш тестер кабелей/жгутов не должен легко обнаруживать подобные проблемы? Результаты могут вас удивить!

    Проверьте это! — Эмпирические результаты

    Установка

    Мы использовали:

    • Семижильный провод длиной 38 дюймов, 26 AWG.
    • Мультиметр HP 34401A, способный измерять сопротивление до 4-проводные измерения (Кельвин)
    • Цифровой микроскоп Dino-Lite

    Мы измерили сквозное сопротивление 38-дюймового провода, чтобы установить базовое сопротивление. Затем мы отрезали одну прядь за раз и снимали результирующие показания сопротивления после того, как каждая прядь была отрезана. После записи каждого показания мы перемещали наш цифровой микроскоп Dino-Lite по проводу и делали снимок (изображения в таблице ниже взяты с этого микроскопа).

    Особого внимания заслуживают эксперименты, которые мы проводили после того, как пять проводов были перерезаны (мы «слегка нагрели» кабель) и после того, как были перерезаны все провода (мы «смазали» все провода вместе). Обратите внимание на эффекты ниже.

    5 № пряд.
    Изображение проволоки 4-проводное измерение Состояние проволоки
    00.1290
    00.1290 Одна нить обрезана.
    00.1291 Обрезаны две нити.
    00.1294 Обрезаны три нити.
    00.1293 Четыре нити были обрезаны.
    00.1297 Обрезано пять нитей.
    00.1334

    С Пять прядей мы решили поэкспериментировать. Мы прогрели около 8 дюймов провода, держа его в руках, чтобы посмотреть, как это повлияет на показания сопротивления.0063 Обратите внимание на результаты!

    00.1320

    Шесть нитей обрезаны.
    (Проволоке дали отстояться до исходной комнатной температуры.)

    00. 1351 Все семь жил были обрезаны, но затем мы просто разгладили провода пальцами и соединили два конца вместе. взять наше последнее чтение.

    Чему мы научились? Наше базовое сопротивление (все провода не повреждены) составляет 0,129.0 Ом (129 мОм). Сопротивление, измеренное при обрезании всех жил, кроме одной, составляет 0,1320 Ом (132 мОм) — разница всего в 3 мОм! С чем мы можем сравнить это количество сопротивления для чувства сравнения? Когда мы измерили сопротивление с 5 разрезанными жилами, мы получили 0,1297 Ом. Когда мы держали в руках около 8 дюймов провода, чтобы нагреть его, мы получили измерение 0,1334 Ом — разница в 3,6 миллиома. На самом деле мы получили большее изменение сопротивления, когда держали небольшой участок кабеля, чем мы. сделал, когда мы перерезали все 7 многожильных проводов, кроме одной! Замечательно!

    Другое сравнение: Какой длины должен быть кабель, чтобы разница в 0,0030 Ом (без обрезанных жил по сравнению со всеми обрезанными жилами, кроме одной) компенсировалась изменением длины? Вот расчеты: 0,0030 разделить на 0,0034 (сопротивление 1 дюйма провода 26 калибра) = 0,882 дюйма или почти 0,9 дюйма. Таким образом, если бы ваш кабель был на 0,9 дюйма длиннее, вы бы легко поглотили разницу в 0,0030 Ом между «жилами без обрезки». «отрезать все нити, кроме одной». Обратите внимание, какие вариации длины проводов допускают ваши спецификации.

    Еще одно сравнение: Спецификации производителя по изменению поперечного сечения многожильного провода показывают нам, что плюс-минус 2% является номинальным допустимым отклонением. Итак, если вы возьмете 2% от 0,1290 Ом (которое, как вы помните, является сопротивлением, измеренным со всеми неразрезанными жилами на нашем 38-дюймовом куске провода), вы получите 0,00258 Ом или чуть меньше 0,003 Ом, что является той же вариацией, что и наша. «Неразрезанные жилы по сравнению со всеми обрезанными жилами, кроме одной». Похоже, что это число 0,0030 Ом, о котором мы говорили, может быть честно описано как «число шума» для этого кабеля.0008

    Стало очевидным, что поиск оборванных жил в кабеле нецелесообразен даже с использованием 4-проводных измерений Кельвина на оборудовании, способном измерять до 1/10 000 Ом. Различия в длине провода, измерении поперечного сечения и комнатной температуре подавляют колебания сопротивления, обнаруживаемые в разорванных жилах провода. Извините, это физика!

    Хотите лучше понять теоретическую модель, стоящую за эмпирическими данными? Читайте ниже.

    Теоретическая

    Кабель состоит из нескольких проводов меньшего сечения:

    В этом примере наш кабель имеет длину 38 дюймов и состоит из 7 жил медного провода калибра примерно 34 AWG.

    Сопротивление медного провода 34 AWG составляет 0,2609 Ом/фут. при комнатной температуре.

    Сопротивление каждой жилы параллельно сопротивлению всех остальных жил, или, другими словами, общее сопротивление кабеля равно параллельному сопротивлению всех жил.


    Параллельное сопротивление рассчитывается по следующей формуле:

    В нашем теоретическом кабеле сопротивление составляет: 0,1180262 Ом.

    Предположим, у нас есть оборванная нить, и зазор между ней составляет 0,005 дюйма.

    Теперь наш кабель состоит из 6 параллельных дорожек по 0,005 дюйма, то есть последовательно с 7 параллельными дорожками длиной 37,995 дюймов.

    Зазор 0,005 составляет 1/7600 длины кабеля.

    Сопротивление 6 жил длиной 38 дюймов равно 0,1376972 Ом. Разделите это на 7600, и вы получите сопротивление 6 параллельных жил длиной 0,005 дюйма или 0,0000181 Ом. Это небольшое сопротивление находится последовательно с нашими 7 параллельными дорожками длиной 37,995 дюйма.

    Эти 37,995 дюйма составляют 7599/7600 нашей длины или 0,999868 от 38 дюймов. Наше первоначальное сопротивление 0,1180262 Ом для 38 дюймов, умноженное на 7599/7600, дает нам 0,1180106 Ом для 37,995 дюймов.

    9Сопротивление серии 0007 просто суммируется, поэтому общее сопротивление нашего кабеля с оборванной жилой составляет: 0,0000181 Ом + 0,1180106 Ом, что дает нам в сумме 0,1180287 Ом.

    Разница в сопротивлении для двух условий (0,1180262 Ом для неразорванной жилы против 0,1180287 для одной оборванной жилы) составляет 2,58 мкОм или 0,00000258 Ом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
