Как выбрать диодную ленту: для подсветки, для кухни, для потолка

Как выбрать светодиодную ленту — Блог

Светодиодная лента (LED-лента) – это осветительный прибор, состоящий из гибкой основы, на которой расположены светоизлучающие кристаллы, помещенные в специальные корпуса. LED-ленты широко используются в бытовых помещениях различного назначения, в качестве декоративной подсветки или основного освещения. Чтобы выбрать нужную вам ленту из множества вариантов, представленных в магазине GTV-Меридиан, необходимо определиться с ее назначением конкретно в вашем случае.

Как выбрать светодиодную ленту для освещения дома: основные характеристики

Сначала обозначим критерии, которыми нужно руководствоваться, выбирая светодиодную ленту:

1. цвет или цветовая гамма свечения;
2. яркость светового излучения;
3. цветовая температура;
4. степень защиты от влаги.

Также обратить внимание на мощность выбранной ленты, так как дополнительно необходимо приобрести соответствующий блок питания.

Цвет свечения LED-лент

Итак, первое, о чем задумывается большинство покупателей – каким цветом будет гореть светодиодная лента? Здесь нужно выбрать один из двух вариантов:

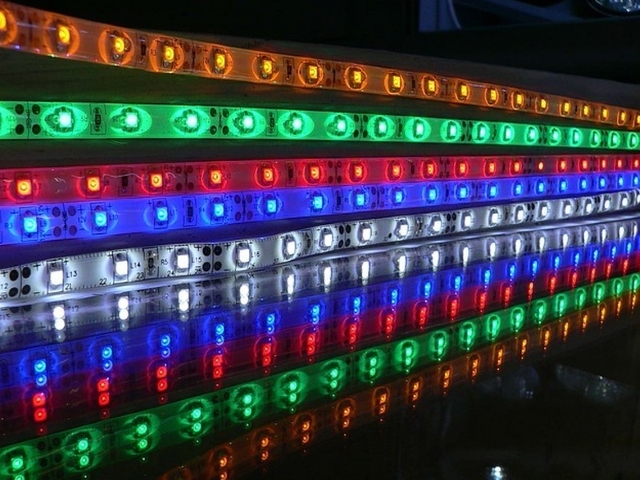

• Одноцветная (монохромная) LED-лента.
• Разноцветная (RGB) лента.

У монохромной ленты единственный фиксированный цвет свечения, и если вам этого достаточно, то вы выбираете нужный цветовой оттенок из предложенного ассортимента. В нашем интернет-магазине представлены LED-ленты следующих цветов:

• белый,
• желтый,
• зеленый,
• синий,
• красный.

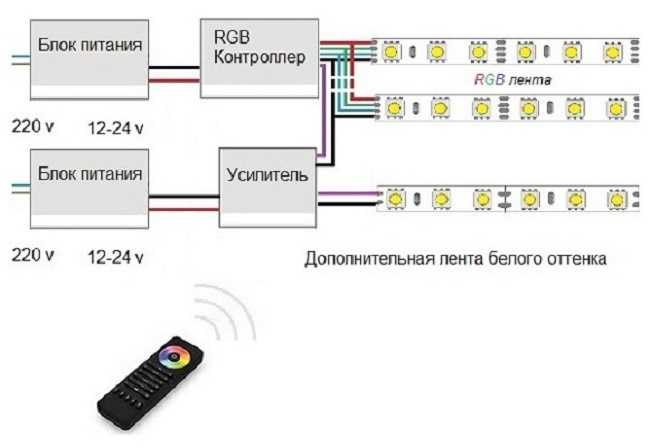

Если же вы хотите получать практически любой оттенок свечения, то вам нужна RGB-лента. Называется она так потому, что требуемый вариант достигается за счет смешивания трех цветов; красный (Red), зеленый (Green), синий (Blue). Многоцветная лента также входит в ассортимент GTV-Меридиан, у нас целый ряд таких товарных позиций, дополнительно различаемых по другим параметрам, которые поясним далее.

Яркость свечения светодиодных лент

После выбора цветового решения, следующий важный вопрос — яркость свечения ленты. Она определяется типом светодиодов (обозначен четырехзначным числом) и их количеством на одном погонном метре. Дадим характеристику каждому виду диода с практической точки зрения, обозначенный в наименованиях наших товаров (первые две цифры – длина диода, а вторые две – его ширина в миллиметрах).

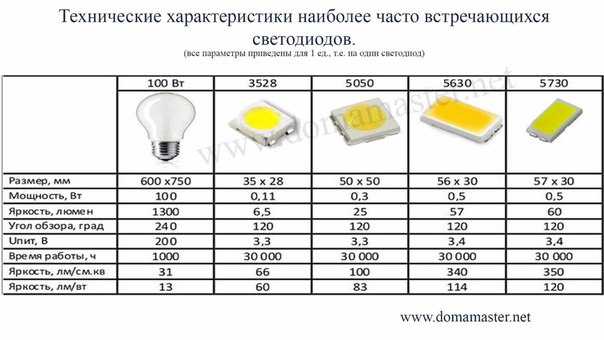

• 3528 (3,5мм x 2,8 мм) – классический вариант для декоративной подсветки, когда от ленты не требуется функции основного освещения помещения. Отличается умеренной яркостью и малой мощностью.
• 2835 – несмотря на те же размеры, что и в предыдущем типе, данный светодиод обладает большой яркостью свечения и значительной мощностью, за счет иной внутренней конструкции. Лента с такими диодами используется в качестве основного источника света в помещении, а также для уличного освещения. Для компенсации слепящего эффекта и отвода тепла в результате сильного нагревания, при монтаже рекомендуется помещать данную ленту в профиль с матовым экраном.
• 5050 – средний вариант между сильным освещением (2835) и «мягкой» подсветкой (3528), популярный для использования в бытовом интерьере.
• 3014 – светодиод малого размера, обладающий улучшенными характеристиками, такими как повышенный теплоотвод и устойчивость к температурным перепадам и высокой влажности.
• 5630 – аналогично предыдущему типу обладает повышенной устойчивостью к следующим негативным факторам; влажность, изменения температурного режима и вибрации. Диоды 5630 характерны высокой мощностью и обеспечивают сильное свечение.

Зависимость яркости ленты от количества диодов на метр определяется просто; чем больше диодов на погонном метре, тем ярче видимый свет ленты (с учетом типа диода). В ассортименте GTV-Меридиан по плотности диодов (количеству на метр) можно выбрать ленту из следующих вариантов:

• 30 д/м,
• 60 д/м,
• 90 д/м,
• 120 д/м,
• 240 д/м.

Таким образом для декоративной (фоновой) подсветки мебели или предметов интерьера подойдут ленты с маломощными диодами (3528) и низкой плотностью (30 – 60 шт. на метр). А если требуется сильное основное освещение, то имеет смысл выбирать из лент с типами диодов 2835, 3014 с плотностью 120 – 240 шт. на метр.

Цветовая температура светодиодных лент

Следующий важный момент при выборе – зрительное восприятие светового потока, в том случае, когда вы выбираете монохромную ленту с белым свечением. Оттенок белого определяется цветовой температурой (измеряется в градусах Кельвина) и характеризуется, согласно европейским нормам, тремя значениями:

• Теплый (менее 3500 К),
• Нейтральный (от 3500 до 5300 К),
• Холодный (более 5300 К).

Комфортное восприятие видимого излучения у каждого человека субъективно, но в качестве понятной стандартизации можно сказать, что:

• Теплый свет – мягкий для зрения.
• Нейтральный свет – близок по восприятию к естественному дневному.
• Холодный свет – резкий для глаз, но видимый эффект также зависит от типа и плотности светодиодов, о чем говорилось выше.

Влаго- и пылезащищенность

В зависимости от того, где будет установлена ваша лента (гостиная, кухня, ванная или помещение другого назначения, улица), нужно определиться с требуемой защитой от внешних факторов, в первую очередь – влаги. Глобально по этому признаку LED-ленты делятся на Открытые и Влагозащищенные, но для более точного выбора следует обратить внимание на параметр IP (степень защиты от влаги и твердых предметов/пыли). В нашем ассортименте представлены светодиодные ленты со следующими значениями IP:

• IP20 – электрические контакты ленты защищены от соприкосновения с пальцами / нет защиты от влаги,
• IP44 –диоды и другие токопроводящие элементы ленты защищены от контакта с толстыми проводами, большинством болтов и другими крепежными изделиями, диаметр которых более 1 мм / лента защищена против брызг жидкости,
• IP65 –у ленты максимальная защита от пыли / защита от сильных струй воды,
• IP67 – также предельная пылезащищенность / защита в случае кратковременного (1-2 минуты) погружения в воду на глубину не более 1 метра.

Как выбрать блок питания для светодиодной ленты

Определившись с выбором светодиодной ленты, необходимо подобрать к ней соответствующий блок питания (трансформатор) для подключения к электросети. В нашем ассортименте есть несколько моделей LED-лент, с напряжением питания 220 Вольт, которые подключают к бытовой розетке, но у подавляющего большинства одно из двух значений напряжения:

• 12V,
• 24V.

Блок питания подбирается исходя из значений напряжения и мощности, указанных в характеристиках конкретной светодиодной ленты. Если с напряжением всё очевидно (U ленты = U трансформатора), то с выбором по мощности есть пара важных нюансов:

1. Лента продается в виде катушки, в количестве 5 метров. Это максимально возможная длина LED-ленты для прямого подключения к блоку питания. Если вы приобретаете и хотите подключить более 5 метров в одном помещении, требуется либо параллельное подключение отрезков ленты не более 5 метров к одному блоку питания, либо использование отдельных трансформаторов для каждого из отрезков.
2. Часто для подключения ленты в конкретном помещении, вам требуется метраж менее 5 метров. В таком случае вы отрезаете нужную длину ленты (строго по линии отреза, указанной на ленте) и подключаете к блоку питания при монтаже. Соответственно трансформатор вы подбираете, чтобы запитать этот конкретный отрезок. По мощности блок питания берется с запасом минимум 15-20%, с округлением в сторону большего. Пример: вы выбрали ленту с заявленной мощностью 9,6W на метр. Требуется запитать 3 метра. Мощность трансформатора рассчитывается по формуле: (9,6 x3) + 15%. Итого 33,12. Из нашего ассортимента подойдут блоки питания 35 или 40 Ватт, а также более высоких значений.

И в завершении рекомендаций по выбору трансформатора отметим еще один важный момент:

— если вы покупаете влагозащищенную ленту, то и блок питания должен быть влагозащищенным (в нашем ассортименте со значением IP не менее 65).

По всем дополнительным вопросам, возникающим в процессе выбора светодиодных лент, обращайтесь к специалистам нашей компании.

Смотрите также

Как выбрать

Кухонные выдвижные ящики Модерн Бокс (Modern Box)

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

16863 просмотров

Подробнее

Как выбрать

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

23614 просмотров

Подробнее

Как выбрать

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

37483 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

60217 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

59074 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

23244 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

15598 просмотров

Подробнее

Как выбрать

Мебельные петли для шкафов: разновидности

Новые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.

23248 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

13449 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

17524 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

20328 просмотров

Подробнее

Выбор светодиодной ленты

Светодиодная лента LED — очень удачный продукт современных технологий. Это простой и в то же время яркий с дизайнерской точки зрения компонент, который может добавить функциональности, красоты и оригинальности помещениям, предметам мебели, автомобилям и вообще чему угодно. Видели ночью проезжающие машины с разноцветной подсветкой внизу? А кровати, как бы парящие над полом в окружении голубоватого ореола? Или кухни и гостиные с мягким приятным освещением, как бы струящимся прямо из-под панелей? Всё это и многое другое делают светодиоды. Они обеспечивают яркий, красочный и в некоторых случаях настраиваемый свет, а покупая их в виде полосы, Вы сэкономите много времени и усилий на сборке нужных конструкций.

Не обязательно рассматривать светодиодное освещение только как предмет декора. Оно открывает новые возможности ещё и потому, что светодиоды практически не выделяют тепла и, следовательно, могут быть размещены в местах, где другое освещение непригодно. Светодиодные полосы могут быть использованы как внутри, так и на открытом воздухе в зависимости от вашей фантазии и уровня своей защиты. Они чрезвычайно просты в установке и отлично подходят для бытового и коммерческого применения. LED-ленты тонкие, гибкие и, как правило, имеют двустороннюю клейкую ленту на обратной стороне ленты для облегчения установки. Они широко используются для украшения предметов мебели, стеллажей, подсветки помещений, праздничного оформления событий, выставок и шоу.

В продаже есть множество разновидностей светодиодной ленты освещения, но по большей части они делятся на три категории, а именно:

• одноцветные неуправляемые LED-ленты общего назначения. Это основной вид светодиодных полос. Они продаются в разнообразных цветах и отлично подходят для обеспечения яркой однотонной подсветки в фиксированном месте. Их обычно устанавливают под навесные шкафчики или столы, чтобы обеспечить скрытое мягкое свечение или в качестве источника непрямого света для жилых комнат или витрин. Они относительно недороги, и вы можете купить их в большом количестве цветов и разных уровнях интенсивности свечения;
• RGB неуправляемые общего назначения. Такие полосы способны отображать любой цвет и могут динамически изменяться. Это хорошая альтернатива для многоцветного освещения тех областей, где вы хотите создавать различные настроения. Они дороже одноцветных полос и требуют установки какого-либо микроконтроллера. По функциям микроконтроллеры бывают простыми, умеющими изменять лишь цвет и яркость ленты, и сложными, плавно регулирующими интенсивность и цвет освещения (более 10 000 цветов). Есть готовые комплекты, включающие в себя всё необходимое;
• RGB управляемые специального назначения. Это настраиваемые, часто дистанционно управляемые и просто наиболее удивительные светодиодные ленты. Такие полоски меняют цвета, как и в предыдущей категории, но включают в себя крошечные чипы между отдельными светодиодами, что позволяет контролировать их все по отдельности. Они самые дорогие, и для получения максимальной отдачи вам, безусловно, тоже потребуется микроконтроллер. Эти ленты могут быть использованы в самых сложных осветительных проектах или даже выступать в качестве арт — объекта сами по себе. Кроме того, они идеально подходят для проектов, где требуется создавать изображения в воздухе.

В дополнение к самой ленте освещения нужен источник питания. Светодиодные полосы рассчитаны на питание от источников постоянного тока, а их потребности в напряжении отличаются друг от друга, поэтому обратите пристальное внимание на спецификацию, когда покупаете изделие и убедитесь, что имеете подходящий источник электроэнергии. Блок питания подбирается в зависимости от напряжения (от 12 до 36 V), а также мощности и длины LED-ленты.

Светодиодные ленты дают естественное освещение всех вариантов, бывают разных цветов, являются относительно дешевыми, могут иметь переменную длину и не занимают много места. Но есть несколько аспектов, в которых можно запутаться, и мы поможем вам расставить все точки над «и» при выборе устройства, идеального для ваших потребностей.

Определяемся с местом установки

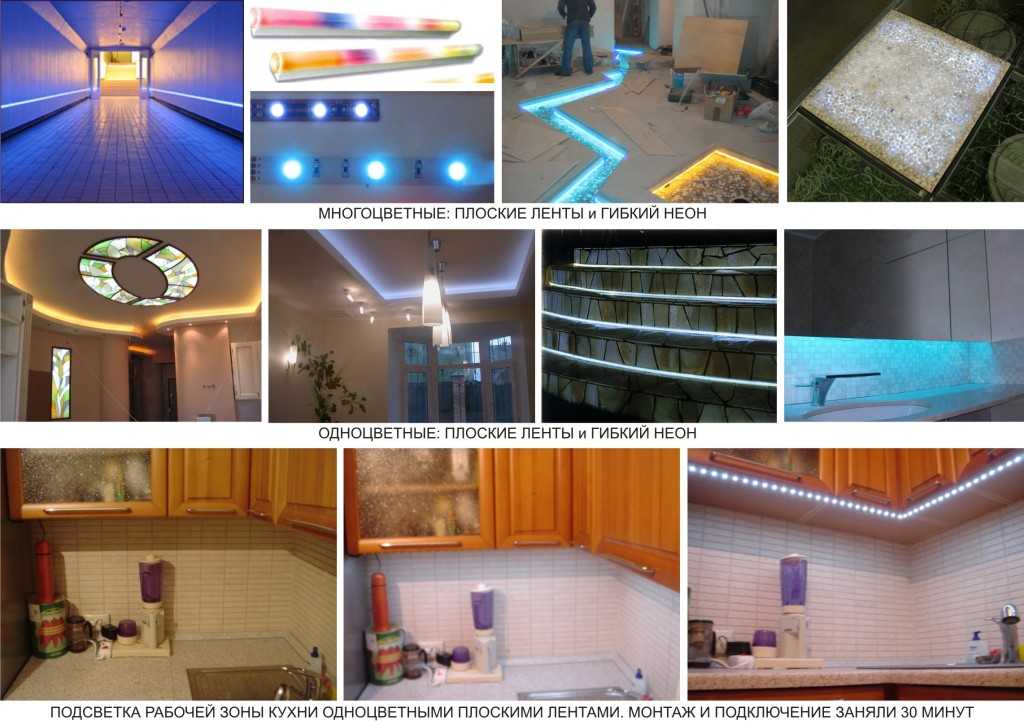

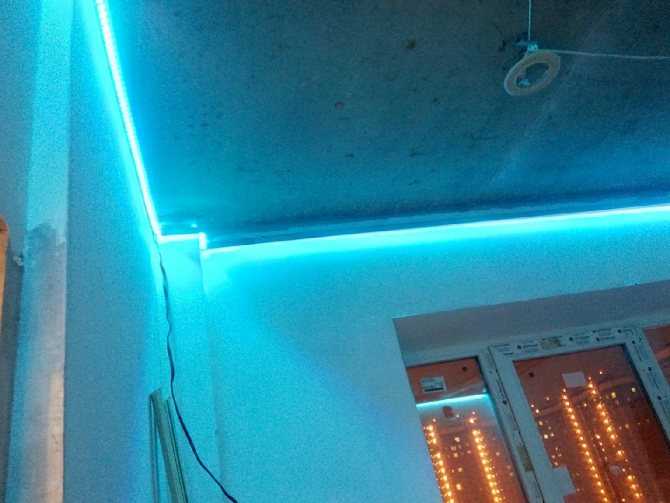

Для декоративной или основной подсветки потолка жилых комнат хорошо подходит открытая светодиодная лента, тогда как для помещений с повышенной влажностью или при установке на полах или кухонных поверхностях нужна только герметичная, защищённая от проникновения влаги и жидкостей при уборке. IP-класс определяет, сколько защиты имеет LED-полоса. Позиционирование также является очень важным. Специалисты говорят, что размещение полосы в скрытом виде может поглощать до трети суммарной яркости, поэтому косое освещение работает лучше, хотя тоже имеет некоторые потери люменов за счет отражения.

Подбираем яркость

У каждой полосы яркость разная. Неровный свет производится нефильтрованной светодиодной лентой, так как диоды расположены в виде пунктирной линии. Общая рекомендация состоит в том, чтобы использовать светорассеивающие фильтры, хотя они забирают до 30% общей яркости (измеряется люксметром). Если не хотите точечного освещения — покупайте ленту с максимальной яркостью, фильтр её «притушит», а диммер позволит настроить интенсивность свечения (диммеры должны быть определенных типов для работы со светодиодными полосками). Яркость свечения напрямую зависит от установленных в ленте светодиодов, обычно это SMD3528 и SMD5050. Первый тип содержит один кристалл в чипе, а второй — три, что делает его в 3 раза ярче, чем 3528.

На самом деле SMD — коды для многих являются загадкой. Некоторые говорят, что они только определяют размеры одного светодиода и соответствующего гнезда на проводящей полосе, другие утверждают, что код определяет спектр света и общую продолжительность «жизни» полосы. На самом деле всё просто. SMD определяет размеры диода в десятых миллиметра. Так, SMD5050 — это квадратный диод размером 5х5 мм. Чем больше площадь диода, тем ярче он светит.

Яркость зависит и от количества светодиодных элементов. Как правило, устанавливается 60, 120 или 240 SMD3528 на 1 погонный метр, а SMD5050 — 30, 60 или 120, то есть в 2 раза меньше. Естественно, чем больше светодиодов установлено на одном погонном метре, тем выше стоимость ленты. Полоски с шестьюдесятью светодиодами SMD3528 и тридцатью SMD5050 отлично работают в качестве мягкой подсветки, а SMD3528 на 240 светодиодов и SMD5050 на 120 — как самостоятельное освещение.

Выбираем цветовую температуру

Для начала определимся, хотим ли мы однотонную подсветку или разноцветную. «Белый цвет» — довольно расплывчатое определение. На самом деле он может иметь разные оттенки — от холодного (10 000-6 500 К) до теплого (3 500-2 700 К). Дневной белый находится посередине (4 000-4 500 К).  Мы уже знаем, что лента может быть как одноцветной (монохромной), так и многоцветной RGB. Посмотрите на CRI, индекс цветопередачи. Он определяет, насколько реалистично цветные объекты будут выглядеть в светодиодном освещении.

Не забываем о защите

Светодиоды достаточно прочны, но если вы планируете использовать их во влажных или экстремальных условиях, нужно позаботиться об IP. IP — это класс защиты ленты, который дает оценку устойчивости изделия к воздействию пыли и влаги (IP20, 23, 33, 54, 65, 67 или 68). Первая часть числа определяет устойчивость к пыли и твердым объектам, а вторая — сопротивление жидкостям. Например, степень защиты IP67 означает, что лента будет защищена от пыли и любой жидкости, которые могут вступать с ней в контакт, а также может быть погружена в воду до 1 метра в течение 30 минут. Защитная оболочка обычно представляет собой пластиковое термоусадочное покрытие, которое не влияет на установку или цвет: конечно, она может сделать цвет светодиодов немного темнее, но это не будет проблемой, так как в заводском изделии эти параметры уже измерены, учтены и скорректированы. Таким образом, лента с IP23 небезопасна для использования в ванной комнате, где вода из душа может добраться до неё, но IP65 и выше не заставит вас беспокоиться.

Светодиодные ленты на сегодняшний день — это самые экономные источники света, потребляющие в разы меньше электроэнергии, чем обычные лампы накаливания. Ленты высшего качества имеют дополнительное покрытие поверх светодиодов, которое дает лучшую защиту от механических воздействий и короткого замыкания, а также используют более высокого качества светодиодные чипы и резисторы. В продаже вы можете встретить и высококачественные фирменные светодиодные чипы, и более дешевые экземпляры, которые выглядят одинаково, но последние обеспечивают только 80% яркости и «живут» до двух лет, тогда как качественные изделия будут служить вам верой и правдой до 15 лет. Лучший способ определить качество — ориентироваться по цене и репутации производителя LED-лент.

Полный ассортимент светодиодной ленты представлен в нашем каталоге.

12-вольтовые светодиодные ленты: питание и проводка

Светодиодные ленты стали быстрым и эффективным решением для создания акцентного освещения вокруг вашего дома. Относительно недорогим вариантом является низковольтная 12-вольтовая светодиодная лента. Эти отдельные полосы иногда называют светодиодными лентами или гибкими светодиодными лентами, имея в виду легкость, с которой они формируются на любой поверхности, обеспечивая мягкий, гладкий акцентирующий свет. Низкая потребляемая мощность 12 В постоянного тока позволяет им работать с эффективной скоростью, а светодиоды 5050 обеспечивают охлаждение и безопасность при работе в ограниченном пространстве. Все эти факторы делают светодиодные ленты на 12 В такими отличными для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухты и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете свои светодиодные ленты, и различные способы подключения ваших лент, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основные сведения о гибких светодиодных лентах на 12 В

Их название говорит само за себя, эти ленты имеют гибкую линейную основу, которая удерживает 5050 светодиодов. 5050 — это просто размер/тип светодиода. Это обычный размер для светодиодных лент, они большие и яркие, но при этом не нагреваются. 3528 — еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы их избегал, так как они намного меньше и тусклее. Любой больше, чем 5050, и освещение становится намного дороже и работает намного горячее, привнося в смесь радиатор и контроль температуры.

Эти гибкие светодиодные ленты поставляются в естественных белых цветах: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый). Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (изменяющем цвет). Для получения дополнительной информации об основах гибких полос 12 В, проверьте здесь.

Те, кто выбирает белые светодиодные ленты, могут выбирать между двумя вариантами плотности. Плотность — это просто количество светодиодов на расстоянии вдоль полосы. Ленты стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр. Лента высокой плотности удваивает этот показатель благодаря 60 светодиодам на метр (300 на катушку) и дает 1080 люмен на метр! Те, кто ищет самый яркий свет, который они могут получить для рабочего освещения, обязательно должны выбрать высокую плотность, поскольку они значительно ярче. Однако для акцентного освещения обычно требуется просто мягкое свечение, и именно здесь вы можете использовать стандартную плотность, поскольку они стоят дешевле и не будут слишком подавляющими. ПРИМЕЧАНИЕ , что полосы высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

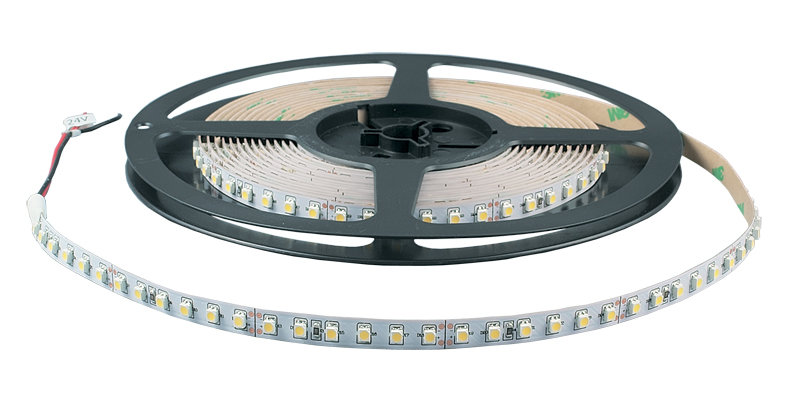

Светодиодные ленты на 12 В поставляются в катушках по 16,4 фута (5 м). Здесь, в LEDSupply, мы предлагаем меньшие длины 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как на них имеются метки для разреза и площадки для пайки через каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности. Вот простой пример того, как нарезать полосы нестандартной длины и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие полоски легко монтируются, так как они снабжены клейкой лентой, которая будет прилипать к вашей поверхности, плоской или круглой. Они также покрыты силиконовым покрытием для защиты от воды. Использование 12-вольтовых светодиодных лент сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, это (1) незнание блока питания какой мощности купить, или (2) как подключить несколько полос вместе или обратно к одному и тому же источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих лент требуется постоянное питание 12 В постоянного тока. Единственное, что вам нужно знать при поиске источника питания для светодиодных лент, — это мощность. В приведенных ниже характеристиках указана мощность как для стандартных, так и для ленточных ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать соответствующий блок питания.

Length (Ft.)	Length (Meters)	30 LEDs/M Wattage	60 LEDs/M Wattage
1	0.3048	2.4	4.8
2	0.6096	4.8	9.6
3	0.9144	7.2	14.4
6	1.8288	12.15	20.8
9	2.7432	22.05	33.6
12	3.6576	22.05	33.6
16.4 (Full Reel)	5	27	40

Расчет мощности, пример № 1:  Представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных фута с помощью разъема без зазоров. Используя приведенную выше таблицу, мы можем найти это.

Мощность = мощность полного рулона (стандарт) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Как правило, между вашей мощностью и номинальной мощностью источника питания требуется некоторый запас. С этим приложением вы должны найти источник питания 12 В мощностью не менее 40 Вт.

Расчет мощности, пример № 2: Предположим, вы хотите использовать 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим дать блоку питания небольшую амортизацию, чтобы вам было безопаснее выбирать блок питания мощностью 60 Вт.

Варианты блоков питания для светодиодов

Первый вариант — использовать подключаемый блок питания. Блоки питания Wall Wart или настольные блоки питания подключаются непосредственно к сетевой розетке и снижают линейное напряжение до 12 В постоянного тока для полосок. Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает проводку, так как вы просто подключаете и не подключаете провода непосредственно к основным линиям.

Это подводит нас ко второму варианту, проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши полоски. Эти блоки питания обычно имеют более дискретные размеры, и их гораздо проще спрятать в стенах или в любом другом месте. К этой категории обычно относятся блоки питания с открытой рамой и корпусом, которые очень удобны благодаря своим винтовым клеммным портам для легкого подключения и множеству портов. Это, безусловно, более профессиональный вид, чем просто подключение прямо к стене, но вам потребуется, чтобы основные линии были легко доступны для ваших источников света.

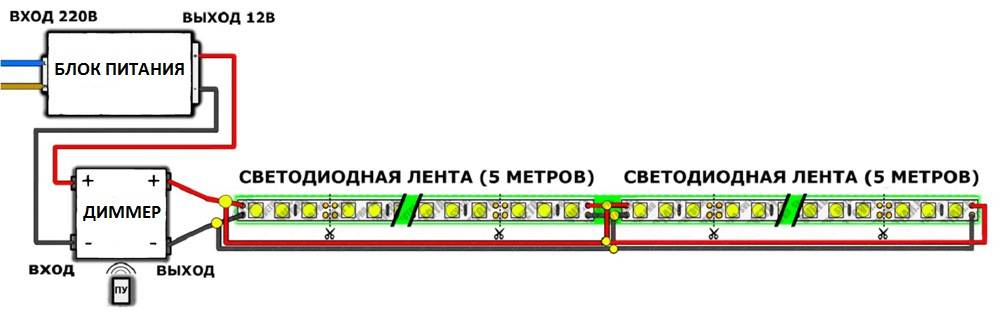

Подключение светодиодных лент к источнику питания

Подключение лент к источнику питания довольно простое, оно просто меняется в зависимости от вашего источника питания и тому подобного. Для тех, кто использует штепсельный источник питания, выходное соединение обычно представляет собой штекер 2,1 мм. К счастью, полные катушки полос поставляются с 2,1-миллиметровой розеткой для бесшовного соединения, если у вас более короткая длина, вы можете использовать винтовые клеммные соединители ниже.

С проводными блоками питания все немного по-другому, так как у них провода отходят, а нет прямых штекеров. Если на вашей полосе есть гнездо 2,1 мм, возможно, будет проще всего подключить винтовой клеммный разъем (2,1 штекер) к выходным проводам источника питания, чтобы вы могли обеспечить звуковое соединение. У вас также есть возможность отрезать разъем от полосы и просто соединить провода с помощью пайки или проволочных гаек.

Как подключить несколько разветвителей к одному источнику питания

Подсоединение нескольких разветвителей к одному источнику приводит к зацикливанию проекта, поскольку обычно имеется только одно подключение к источнику питания. Блоки питания Open Frame Power с корпусной оболочкой идеально подходят для использования нескольких полос, поскольку они имеют два канала с терминальными портами, в каждый из которых может входить несколько полос.

Если вам нужно использовать штекерный стиль, то я бы предложил подключить обе ваши ленты к разветвителю светодиодной ленты, который затем легко подключается к штекеру блока питания. Кабели-разветвители светодиодных лент имеют до 4 выходов, поэтому вы потенциально можете иметь 4 ленты, плавно работающие от одного подключения к источнику питания!

При жестком подключении стрипов вам просто нужно сделать прочные соединения между всеми проводами стрипов и выходными проводами на блоке питания. Это можно сделать с помощью проволочных гаек или подключить все полосы к общему положительному и отрицательному проводу, чтобы вы могли выполнить соединение один к одному с проводным источником питания.

Падение напряжения и как его избежать

Очень важным соображением, которое обычно упускается из виду при использовании этих гибких полос, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения по проводу (или светодиодной ленте). Проще говоря, с каждым футом провода доступное напряжение на каждом футе падает по длине провода. Это повлияет на полосы стандартной плотности, которые хотят идти длиннее, чем 32 фута, и полосы высокой плотности, которые хотят идти длиннее, чем полная катушка (16,4 фута). Если вы выберете длину, превышающую эти значения, это повлияет на полоски и они не будут работать должным образом, поэтому вы не можете соединять полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вы можете разделить длинные полосы светодиодных лент на более короткие. Затем более короткие отрезки можно подключить параллельно от источника питания. Есть несколько различных способов сделать это, давайте взглянем на различные настройки проводки ниже.

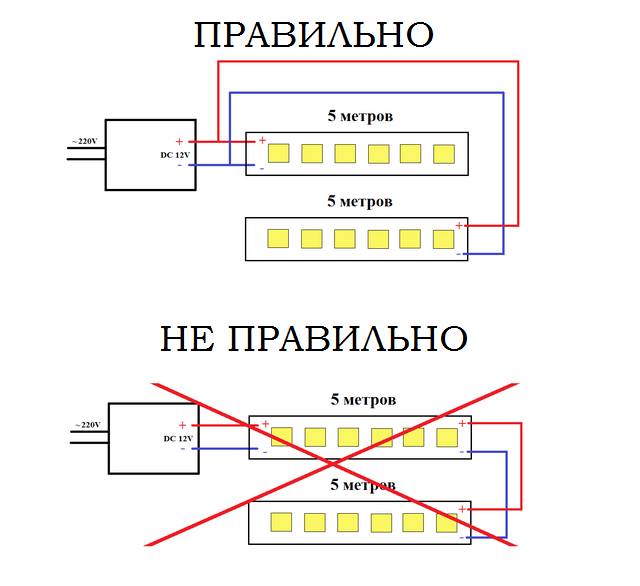

Проводка № 1: несколько параллельных линий светодиодных лент

Вы хотите установить непрерывную линию светодиодных лент длиной 60 футов под барной стойкой для акцентного освещения. Поскольку самая длинная пробежка, которую вы можете сделать, составляет 32 фута, вам нужно будет разделить ее как минимум на 2 длины. Чтобы сделать две равные части, вы должны запустить две полосы по 30 футов каждая. Запустите первую полосу прямо от источника питания. Проложите параллельный набор проводов до точки, где заканчивается первая полоса, чтобы подать питание на вторую полосу.

Проводка #2: Блок питания в середине

Это отличный подход, если вы каким-то образом можете разместить источник питания в центре длинной полосы, которую вам нужно проложить. Таким образом, он сокращает лишнюю длину провода, поскольку вы можете разделить его пополам и просто запустить обе полосы в противоположных направлениях прямо от источника.

Проводка № 3: использование нескольких источников питания

Иногда вместо того, чтобы прокладывать длинные провода и разделять провода, идущие от источника питания, клиенты предпочитают использовать отдельные блоки питания в разных зонах. Это прекрасно работает, если вы можете подавать питание в определенные места, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это поможет вам правильно настроить светодиодные ленты с помощью правильной проводки и источника питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно сделают соединение полос вместе намного проще.

Разветвители светодиодных лент: Эти светодиодные Y-образные разъемы позволяют подключить один источник питания и подключить к нему несколько светодиодных лент с помощью простого штекерного соединения. Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходными соединениями.

Соединители с винтовыми клеммами: эти небольшие соединители очень удобны, когда вам нужно сделать прочные соединения между двумя наборами проводов. Рядом с мужским и женским концами завинтите проводные соединения для обоих и легко подключите. Также работает, когда вам нужно перейти от провода к какой-либо вилке 2,1 или 2,5 мм.

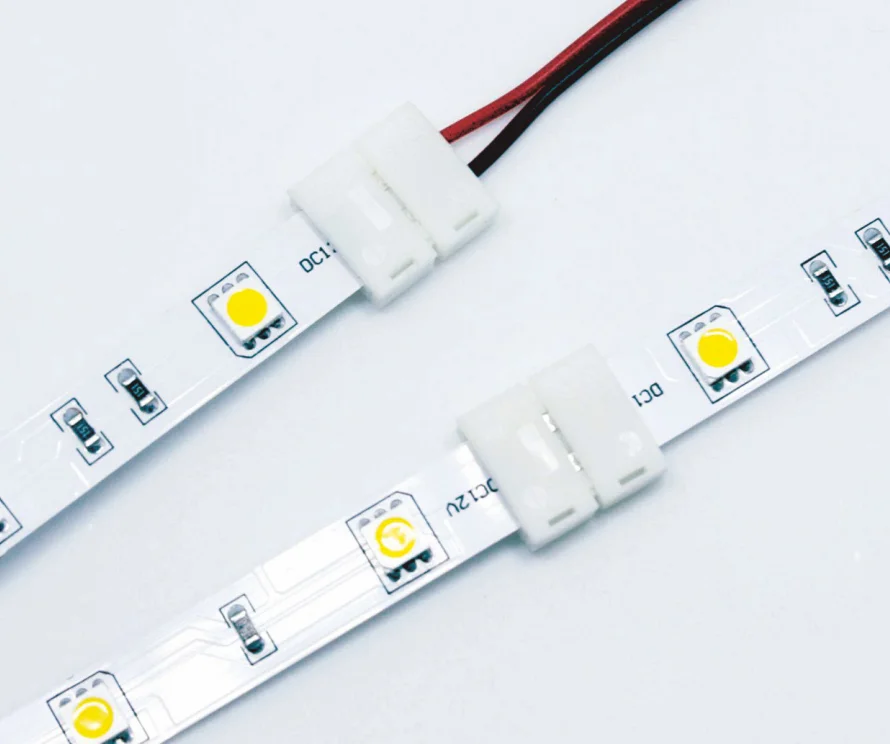

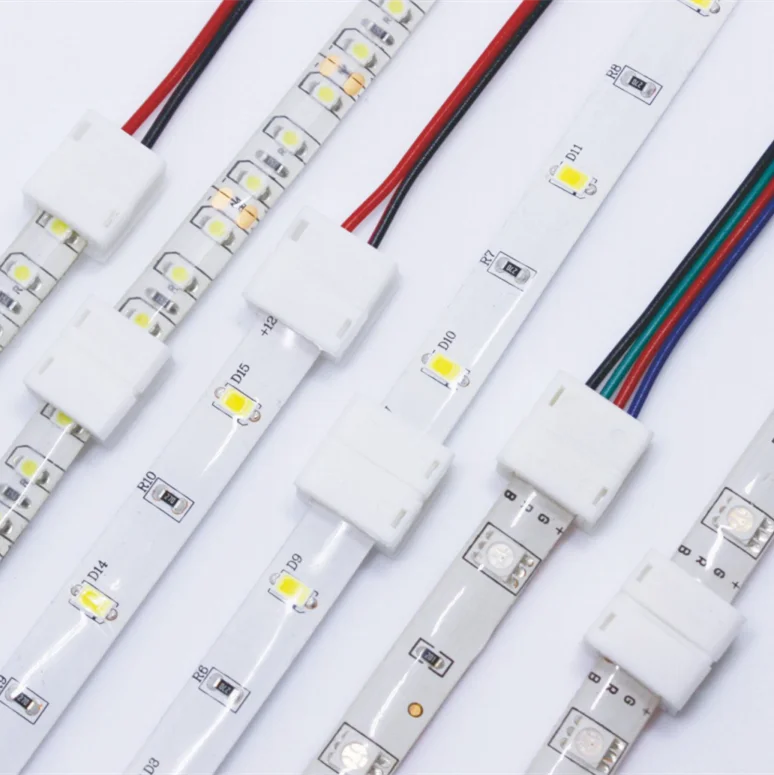

Разъемы для светодиодных лент EZ Clip. Эти разъемы защелкиваются прямо на концах лент в том месте, где вы их обрезаете. Существуют варианты «полоса к полосе» или «полоса к проводу». Это позволяет легко соединять светодиодные ленты или добавлять зазоры в установку без пайки.

Старомодный способ: достаньте паяльник и проволоку и выполните эти соединения, как мы делаем здесь.

Как выбрать блок питания для вашего проекта светодиодной ленты

Дом / Блог / Дом и жилое / Как подобрать блок питания для своей светодиодной ленты проект

Светодиодные ленты, к сожалению, не так просты в установке и настройке, как традиционные лампы накаливания. Поскольку они работают от постоянного тока низкого напряжения, им требуется источник питания, который преобразует 120 В/240 В переменного тока (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено наше простое трехэтапное руководство, которое поможет вам выбрать блок питания.

В качестве примера предположим, что вы нашли следующую светодиодную ленту: WenTop Waterproof Led Strip Lights SMD 3528 и хотите проверить, будет ли работать с ней этот блок питания.

Шаг 1: Определите напряжение светодиодной ленты

Первым делом нужно выяснить, какое напряжение у светодиодной ленты. Большинство светодиодных лент, доступных на рынке, работают от 12 В постоянного тока. Другие в основном на 24 В постоянного тока.

В случае продукта WenTop мы находим его в описании продукта:

…а также спецификации, перечисленные ниже:

Если вы все еще не уверены, еще один способ убедиться в этом — посмотреть на фотографию продукта. Большинство светодиодных лент имеют маркировку, показывающую 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение по характеристикам блока питания светодиодной ленте. В данном случае источник питания тоже 12В, так что все готово.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки и т. д.).

Дополнительный совет: например, если у вас дома завалялся блок питания, вы также можете проверить наклейку на задней стороне и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты

Затем найдите мощность (Вт) или силу тока (А) для светодиодной ленты. Это может быть указано как Вт/м или А/м, или просто Вт или А.

На светодиодной ленте указана общая мощность 24 Вт или 4,8 Вт на метр. Это подтверждается, потому что на катушке 5 метров, а 4,8 Вт/метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P — мощность в ваттах, V — напряжение, а A — сила тока. Чтобы найти А (силу тока), просто подставьте 24 для мощности и 12 для напряжения, и рассчитайте:

24 = 12 x А

А = 2,0 Ампер.

Теперь мы знаем, что при напряжении 12 В эта светодиодная лента будет потреблять около 24 Вт на катушку (5 метров) или около 2,0 ампер.

Теперь проверим блок питания.

Мы видим, что он имеет рейтинг 36 Вт или 3А. Опять же, если мы используем формулу P = V x A, это подтверждается, потому что это источник питания 12 В.

Это означает, что этот блок питания способен подавать до 36 Вт или около 3,0 ампер.

Поскольку мощность блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта можно использовать вместе.

Мощность блока питания и сила тока могут сбить с толку и даже напугать некоторых людей. Вполне разумно предположить, что блок питания, который накачивает 36 Вт на 24-ваттную светодиодную ленту, может привести к повреждению. Кроме того, что если вы однажды решите разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту мощностью 12 Вт?

Вот почему мы подчеркиваем, что способны и способны выше. Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он обязательно будет обеспечивать такую ​​большую мощность. Напротив, блок питания фактически будет подавать столько, сколько необходимо, и будет соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако, если потребляемая мощность превышает мощность источника питания, то источник питания может работать ненормально и выйти из строя.

Таким образом, этот блок питания можно использовать для питания любой светодиодной ленты мощностью от 0 до 36 Вт.

Шаг 3: Определите способ подключения

Блок питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:

Скорее всего, вы увидите, что это указано как 5,5 мм x 2,1 мм. Будьте осторожны, так как 5,5 мм x 2,5 мм могут не работать со штекерами светодиодной ленты.

Узнайте, поставляется ли катушка со светодиодной лентой со штекером постоянного тока:

Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене на одном конце и к светодиодной ленте на другом конце.

С другой стороны, если вы хотите разрезать светодиодную ленту на несколько сегментов или если вся катушка состоит всего из двух оголенных проводов (обычно красного и черного), например:

В этом случае вам нужно найти адаптер, который может подключить разъем питания от блока питания к светодиодной ленте. Затем вы можете подключить свободные концы проводов к адаптеру, который, в свою очередь, подключается к источнику питания.

Other Posts

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить ок… Подробнее

Каковы характеристики CRI светодиодных лент?

Просматривая характеристики светодиодных лент, вы, возможно, натолкнулись на показатель CRI. В отличие от цветовой температуры, CRI связан с цветом… Подробнее

Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы к подключению всего вверх. Если вы… Подробнее

Питание светодиодных лент от аккумулятора

Светодиодные ленты являются гибкими и универсальными осветительными приборами, но для освещения им требуется источник питания. Что делать, если вы хотите использовать светодиодные ленты в… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светодиодные светильники T8

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы УФ-А

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате.
