Выбор длины саморезов «КРЕП-КОМП»

Саморезы

24 июня 2015

4975

При монтаже различных конструкций, многие сталкиваются с проблемой выбора длины самореза.

Для того что бы подобрать нужную длину, нужно сложить толщину скрепляемых предметов, например: нужно скрепить между собой, два бруска 50 мм толщиной каждый. При сложении получается максимальная длина самореза должна быть 100 мм, можно немного меньше, что бы, остриё не вышло из бруска.

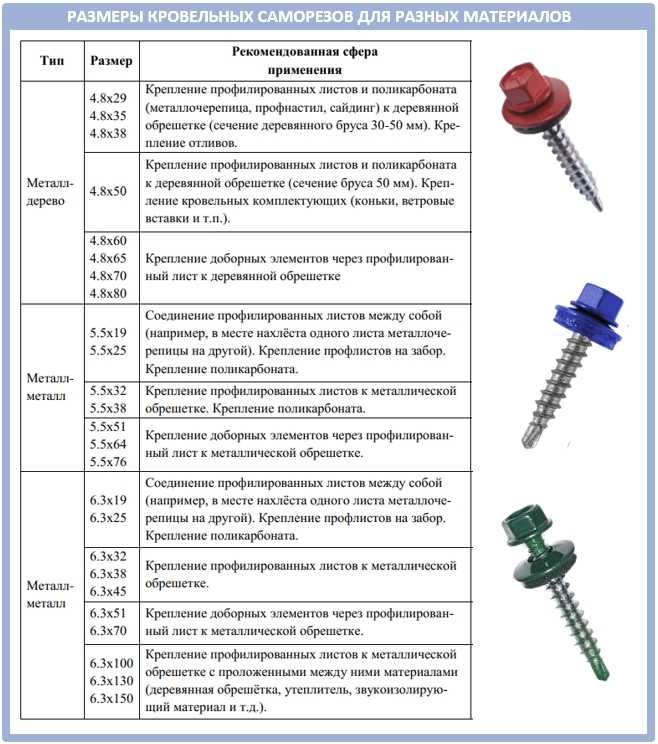

В другом случае, для крепления профиля забора к металлической обрешетке шириной 20 мм, нам понадобятся кровельные саморезы с шестигранной головкой и шайбой epdm 5,5х19, где 19 мм – это его длина. Этой длины достаточно, что бы пройти толщину листа 1 мм и закрепиться в профиле. При этом кончик сверла самореза не выйдет наружу, а останется внутри в трубе.

Далее, мы приведет таблицу длин саморезов:

Саморез жёлтый по дереву, голова PZ-2:

Длина	Диаметр
10мм	2,5мм
12мм	2,5мм
16мм	2,5мм
20мм	2,5мм
25мм	2,5мм
10мм	3,0мм
12мм	3,0мм
16мм	3,0мм
20мм	3,0мм
25мм	3,0мм
30мм	3,0мм
35мм	3,0мм
40мм	3,0мм
45мм	3,0мм
50мм	3,0мм
12мм	3,5мм
16мм	3,5мм
20мм	3,5мм
25мм	3,5мм
30мм	3,5мм
35мм	3,5мм
40мм	3,5мм
45мм	3,5мм
50мм	3,5мм
12мм	4,0мм
16мм	4,0мм
20мм	4,0мм
25мм	4,0мм
30мм	4,0мм
35мм	4,0мм
40мм	4,0мм
45мм	4,0мм
50мм	4,0мм
60мм	4,0мм
70мм	4,0мм
16мм	4,5мм
20мм	4,5мм
25мм	4,5мм
30мм	4,5мм
35мм	4,5мм
40мм	4,5мм
45мм	4,5мм
50мм	4,5мм
60мм	4,5мм
70мм	4,5мм
80мм	4,5мм
20мм	5,0мм
25мм	5,0мм
30мм	5,0мм
35мм	5,0мм
40мм	5,0мм
45мм	5,0мм
50мм	5,0мм
60мм	5,0мм
70мм	5,0мм
80мм	5,0мм
90мм	5,0мм
100мм	5,0мм
120мм	5,0мм
40мм	6,0мм
45мм	6,0мм
50мм	6,0мм
60мм	6,0мм
70мм	6,0мм
80мм	6,0мм
90мм	6,0мм
100мм	6,0мм
110мм	6,0мм
120мм	6,0мм
130мм	6,0мм
140мм	6,0мм
150мм	6,0мм
160мм	6,0мм
180мм	6,0мм
200мм	6,0мм

Содержание

Как правильно выбрать саморез по нагрузке.

WikiСтатья.

Одним из самых популярных крепежных материалов уже давно являются саморезы. Они удобны и просты в монтаже, обеспечивают высокую прочность соединения и подходят для самых различных поверхностей. Саморез можно ввернуть даже без сверления.

Особенности и типы саморезов

Сегодня существует огромное количество строительных материалов, а значит, и разновидностей саморезов. Например, они различаются по типам поверхностей, для которых предназначаются. Есть классификация по нагрузке и другим параметрам.

Саморез представляет собой приспособление для крепежа в форме стержня. Он имеет головку для завинчивания и резьбу. Одновременно с передачей крутящего момента происходит нарезка резьбы в соединяемых материалах.

Изготавливают саморезы из латуни, а также нержавеющей или углеродистой стали. С учетом особенностей скрепляемых материалов и уровня нагрузки саморезы подбирают по шагу резьбы:

• средний шаг характерен для универсальных изделий
• частый шаг (резьба в 2 захода) служит для прикрепления к металлу не более 0,9 мм толщиной, дюбель при этом не требуется
• редкий шаг подходит для материалов, отличающихся мягкостью вроде асбеста или пластика
• средний шаг с профилем-елочкой используют при забивании в дюбеля, установленные в кирпич или бетон
• ассиметричный шаг – это вариант для современных мебельных конструкций из разнообразных материалов
• переменный шаг с насечкой обеспечивает прикрепление к кирпичу или бетону без монтажа дюбеля
• винт-саморез вида конфирмат позволяет крепко соединять мебельные детали из древесины либо ДСП с высокой точностью

Саморезы отличаются огромным запасом прочности как на изгиб, так и на срез. Основная задача заключается в надежном креплении к стенам. Здесь нужно учитывать, что для материалов более пористой структуры требуются длинные и толстые дюбеля. Это дает возможность обеспечить большую площадь зацепления.

ТОП товаров из нашего каталога

Саморезы

Саморез Гипсокартон-Дерево (по дереву)

от 10.5 р.

за уп.

Подробнее

Саморезы

Саморез Гипсокартон-Металл (по металлу)

от 12 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл с прессшайбой

от 12.4 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл с прессшайбой сверло

от 12.6 р.

за уп.

Подробнее

Саморезы

Саморез Металл-Металл Клоп

от 24.1 р.

за уп.

Подробнее

Саморезы

Саморез для ГВЛ

от 9. 9 р.

за уп.

Подробнее

Шурупы

Универсальный шуруп

от 9.4 р.

за уп.

Подробнее

Шурупы

Шуруп по бетону

от 25.1 р.

за уп.

Подробнее

Винты, эксцентрики

Винт Конфирмат

от 18.4 р.

за уп.

Подробнее

Саморезы

Саморез ПШ окрашенный

от 26.8 р.

за уп.

Подробнее

Саморезы

Саморез Гипсокартон-Дерево желтый цинк

от 46.8 р.

за уп.

Подробнее

Подбор крепления

В зависимости от уровня нагрузки на каждый саморез при креплении изделия типоразмер элементов будет разным. Если отверстие расположено горизонтально, крепеж работает на срез. В этом случае подойдут дюбели наружного диаметра 8-10 мм, их необходимо заглубить на 3-5 см в стену.

Более прочное крепление обеспечивается за счет большего заглубления (до 8-10 см). При вертикальном соединении нагрузка направлена вниз, поэтому здесь подойдут дюбели с поперечными насечками и распорными крылышками.

Подбирая саморез по нагрузке, следует учитывать и материал:

• при нагрузке менее 1 кг для крепления к обычному кирпичу или дереву можно взять саморез 3х25, к кафелю, бетону и гипсокартону – 3х16
• если нагрузка составляет 1-5 кг, саморез 3х25 подойдет для кирпича, кафеля и пористого бетона, 3х20 – для обычного бетона, 3х30 – для дерева
• нагрузка в 5-10 кг требует использования саморезов 4х25 для кирпича, кафеля и дерева, 4х20 – для обычного бетона и 4х30 – для пористого
• с нагрузкой до 20 кг справятся саморезы 4х50 (дерево, кафель, кирпич), 4х40 (обычный бетон), 4х70 (пористый бетон)
• при нагрузке до 30 кг потребуются саморезы 5х50 для обычного бетона и дерева, 5х70 – для кирпича, пористого бетона и кафеля
• нагрузка до 50 кг обеспечивается креплением обычного бетона и дерева саморезами 6х60, кирпича и кафеля – 6х80, пористого бетона – 6х90
• для нагрузки до 75 кг необходимы саморезы 8х80 (обычный бетон), 8х100 (дерево, кафель, кирпич), 8х140 (пористый бетон)
• при нагрузке до 100 кг нужно использовать саморезы 10х100 для обычного бетона, 10х120 для дерева, 10х140 для кирпича, 10х160 для пористого бетона и кафеля

При возникновении сомнения в выборе крепежных материалов лучше взять саморезы большего типоразмера.

Как измерить размер шурупа по дереву – Fair Wind Fasteners

Если у вас есть винты, которые уже есть в вашем проекте, и вам нужно больше винтов того же размера, вам придется измерить их, чтобы убедиться, что вы заказываете точно такие же винты.

Измерение шурупов по дереву — довольно сложная задача, которую можно выполнить с помощью рулетки или линейки, а в идеале — штангенциркуля. В этом руководстве мы будем придерживаться имперских размеров, так как большинство шурупов продаются в имперских единицах измерения.

Шаг первый: Измерьте расстояние от кончика винта до места, где будет располагаться головка винта при полном закручивании, чтобы определить длину.

Три шурупа выше каждого имеют разные типы головок: круглую, плоскую и овальную. Вы можете прочитать больше о различных типах головок и их использовании здесь. Стрелки на изображении выше указывают, откуда будет измеряться длина каждого винта. Измерьте расстояние от острого кончика винта до того места, где головка будет естественно сидеть на одном уровне после закручивания винта.

• Для винта с круглой головкой слева длина измеряется от плоской нижней стороны головки винта.
• Для шурупа с плоской головкой измерение можно начинать с верхней части шурупа.
• Для винта с овальной головкой справа измерение начнется там, где овальная вершина встречается с угловой зенковкой, именно там, где винт будет находиться заподлицо при полном закручивании.

Длина винта. Длина не имеет ничего общего с размером калибра или номером винта. Мы найдем это дальше.

Шаг второй: Измерьте ширину резьбы, чтобы получить номер или калибр.

Здесь слева мы используем набор штангенциркулей, чтобы измерить ширину резьбы, чтобы определить калибр винта. Ширину следует измерять поперек резьбы, а не по части стержня шурупа без резьбы. Тем не менее, шурупы из кремниевой бронзы, которые у нас есть здесь, в Fair Wind Fasteners, имеют нарезанную резьбу, поэтому часть винта без резьбы или хвостовик имеет тот же диаметр, что и внешняя часть резьбы. Это связано с тем, что винты имеют нарезанную резьбу, и вы можете прочитать об этом здесь. В примере на картинке размер составляет 0,25 дюйма или 1/4 дюйма, поскольку в имперской системе мы любим наши дроби! Теперь, когда мы переходим к каталогу шурупов из кремниевой бронзы, мы можем присмотреться и найти самый близкий размер это шуруп № 14, поэтому шуруп на фото слева — это шуруп № 14 из кремниевой бронзы.0003

Теперь мы знаем, какого размера шуруп у нас есть!

Шаг 1 дал вам длину, а шаг 2 дал вам размер калибра или номер винта. Число, как в № 6 или № 8, указывает толщину или размер калибра, который мы измерили на втором этапе. Теперь вы можете сопоставить то, что у вас есть, с тем, что вам нужно купить.

Конечно, вы можете не захотеть точно соответствовать размеру. Часто, когда наши клиенты перекрепляют, например, деревянную лодку, они могут захотеть увеличить размер колеи для более плотного прилегания к этим старым доскам и к этим старым шпангоутам. Возможно, вы захотите сделать то же самое.

Покопайтесь в нашей базе знаний, чтобы получить больше полезной информации о качественных застежках, которые мы продаем в Fair Wind Fasteners. Может быть, например, вы хотите знать, какой размер винтов вам нужен для проекта лодки. Мы можем помочь с этим и многим другим!

Назад к статьям

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Таблица размеров шурупов: найдите нужные размеры прямо сейчас деревянные хомуты.

Они особенно подходят для монтажа отделки и фурнитуры, зажимных форм и строительных приспособлений.

При использовании шурупов для дерева важно сверяться с таблицей размеров шурупов, чтобы гарантировать, что вы используете шурупы подходящего размера для своего проекта. Я здесь, чтобы помочь с этим.

В этой статье вы узнаете, как читать таблицу размеров шурупов для дерева для всех ваших потребностей в шурупах.

Начинаем!

Как читать таблицу размеров шурупов по дереву

Шурупы по дереву служат простой, но важной цели: скрепляют два цельных куска дерева вместе без необходимости вырезания столярных изделий.

В отличие от шурупов для металлообработки, шурупы для дерева не имеют резьбы по всей длине. У них более грубая резьба с гладкими стержнями под головкой.

Длина резьбы обычно не превышает дюйма.

Конструкция с частичной резьбой предотвращает проворачивание шурупов, когда резьба заканчивается, и защищает деревянный материал от расщепления или растрескивания, если шурупы закручены слишком глубоко.

Он также обеспечивает более прочную фиксацию в целом.

Вот как правильно читать таблицу размеров шурупов для дерева, чтобы выбрать правильные шурупы:

Измерение размера шурупа

Размер шурупа определяется двумя основными факторами: длиной стержня и толщиной/диаметром.

То же самое для любой таблицы размеров винтов, которую вы используете; и это очень полезно!

Длина и диаметр, измеряемые в дюймах, относятся к группе калибров от 0 до 24.

Обычно производители указывают калибр шурупов на самой коробке.

Если у вас нет коробки, определите размер вашего шурупа, вручную измерив ширину резьбы (в долях дюйма), чтобы получить диаметр.

Затем обратитесь к таблице ниже, чтобы определить ближайший дробный размер винта, который вы только что измерили:

Размер винта	Ближайший дробный размер
№ 0	1/16″
№ 1	5/64″
№ 2	3/32″
№ 3	7/64″
№ 4	7/64″
№ 5	1/8″
№ 6	9/64″
№ 7	5/32″
№ 8	5/32″
№ 9	11/64″
№ 10	3/16″
№ 11	7/32″
№ 12	1/4″
№ 14	17/64″
№ 16	19/64″
№ 20	5/16″

Определение требуемого диаметра

После того, как вы определили размер шурупа, проверьте его внутренний диаметр, диаметр стержня и средний диаметр головки.

Следующий набор столбцов соответствует соответствующему диаметру как в дробных, так и в десятичных единицах измерения.

Внутренний диаметр, также известный как внутренний диаметр (RD), измеряет наименьший диаметр резьбы.

С другой стороны, диаметр стержня измеряет безрезьбовую часть болта между резьбой и головкой.

Диаметр головки измеряет верхнюю часть винта.

Определение типа головки



Чтобы точно определить размер головки, необходимо определить тип головки вашего шурупа.

Шурупы с плоской головкой, как следует из названия, имеют плоскую верхнюю часть и коническую (конусообразную) нижнюю часть.

Винты с овальной головкой имеют декоративную верхнюю часть, которая слегка выступает над поверхностью, но такая же коническая нижняя сторона.

Винты с круглой головкой имеют куполообразную, круглую верхнюю часть и плоскую нижнюю сторону.

Дважды проверьте резьбу шурупа на дюйм

Резьба шурупа на дюйм (TPI) гарантирует, что шуруп соответствует детали, в которую вы его вставляете.

Как правило, более высокое значение TPI указывает на меньший шаг резьбы.

Если резьба винта и гайки различна, они либо срывают, либо заедают резьбу, что приводит к неправильному и непригодному для использования соединению.

Реальная таблица размеров шурупов Применение

Допустим, вы работаете над проектом по дереву, который требует слияния двух кусков дерева вместе.

Во-первых, вам нужно определить размер используемого шурупа, измерив его линейкой.

Если размер вашего винта составляет 5/64 дюйма, он относится к категории винтов №1.

Оттуда вы сможете определить внутренний диаметр и диаметр хвостовика шурупа по соответствующему ряду.

Для калибровочного винта №1 ваш внутренний диаметр и диаметр хвостовика следующие:

Винт №	Малый диаметр		Диаметр хвостовика		Средний диаметр головки				Количество нитей на дюйм
					Круглая головка		Плоская и овальная головка
	Дробные изм.	Десятичные изм.	Дробные изм.	Десятичные изм.	Дробные изм.	Десятичные изм.	Дробные изм.	Десятичные изм.
№ 0	3/64	0,04	1/16	0,06	0,106	7/64	0,109	7/64	32
№ 1	3/64	0,046	5/64	0,073	0,13	44569	0,135	9/64	28
№ 2	1/16	0,054	3/32	0,086	30. 12.	5/32	0,16	5/32	26
№ 3	1/16	0,065	7/64	0,099	0,178	11/64	0,185	44636	24
№ 4	5/64	0,075	7/64	0,112	0,202	13/64	30.12.	13/64	22
№ 5	5/64	0,085	1/8	0,125	0,227	7/32	0,236	15/64	20
№ 6	3/32	0,092	9/64	0,138	0,25	44565	0,262	17/64	18
№ 7	7/64	0,102	5/32	0,151	30. 12.	32 сентября	0,287	32 сентября	16
№ 8	7/64	0,112	5/32	0,164	0,298	19/64	0,312	44697	15
№ 9	1/8	0,122	11/64	0,177	0,323	21/64	30.12.	32.11	14
№ 10	1/8	0,13	3/16	0,19	0,347	32. 11	0,363	23/64	13
№ 11	9/64	0,139	13/64	0,203	0,395	25/64	0,414	13/32	11
№ 12	9/64	0,148	7/32	0,216	0,443	44758	0,48	31/64	10
№ 14	5/32	0,165	1/4	0,242	30. 12.	31/64	0,515	33/64	9
№ 16	3/16	0,184	17/64	0,268	0,539	17/32	0,602	19/32	8
№ 18	13/64	0,204	19/64	0,294	0,587	19/32	0,616	39/64	8
№ 20	7/32	0,223	5/16	0,32	0,683	44881	0,724	23/32	7

Часто задаваемые вопросы

Как выбрать правильный размер шурупа?

Чтобы выбрать правильный размер шурупа для вашего проекта, вам необходимо проверить длину и толщину шурупа.

Шуруп для дерева должен быть достаточно длинным и толстым, чтобы скреплять две доски. Он должен входить не менее чем на половину толщины материала дна; т. е. 3/4″ в 2 x 4.

Как далеко должен проникать в дерево шуруп?

Шуруп для дерева должен проникать в древесину на расстояние примерно от половины до двух третей длины резьбы шурупа.

Независимо от того, строите ли вы мебель, дом на дереве или вам нужна таблица винтов настила для проекта на заднем дворе, есть определенные размеры винтов, на которые следует обратить внимание.

Заключение

Вот и все, ребята; подробное руководство о том, как использовать и читать таблицу размеров шурупов!

Помните: независимо от того, читаете ли вы таблицу размеров винтов для станков или болтов, вы всегда должны использовать правильный размер шурупов для своих проектов, чтобы предотвратить потенциально катастрофические несчастные случаи.

Если ваши шурупы слишком короткие и/или тонкие, они не будут должным образом скреплять доски.
