Как выбрать сварочный инвертор

В отличие от трансформаторов, инверторы гораздо компактнее и потребляют меньше напряжения, при этом качество шва намного выше. Но цена такого оборудования может варьироваться от 3000 до 3

рублей, поэтому выбор сварочного инвертора для дома или другого назначения следует делать со знанием основных параметров и их влияния на выполняемые процессы.

Эта статья поможет вам приобрести аппарат, полностью соответствующий текущим сварочным задачам, и не переплачивать за неиспользуемые функции.

Состав:

1. Устройство и принцип работы сварочного инвертора
2. Как правильно выбрать тип сварочного инвертора
3. Какие параметры следует учитывать при выборе сварочного инвертора
4. Полезные дополнения
5. Сварочный инвертор

Устройство и принцип работы сварочного инвертора

Внешне инвертор состоит из источника питания, кабелей заземления и держателя, шнура питания. Сварка возможна за счет преобразования тока в постоянное напряжение с понижением вольт и повышением ампер, и замыканием на изделии дуги с температурой до 5000 градусов, оплавляющей кромки металла и электрода. Защита от атмосферного воздействия на жидкий металл достигается за счет покрытия электрода образующим газоизолирующее облако.

Корпус инвертора оснащен индикацией работы датчиков, регулятором тока и напряжения, разъемами для подключения кабелей, ремнем и ручкой для транспортировки. Обязательное наличие перфорации для вентиляции. Визуальный контроль силы тока доступен по шкале и положению переключателя или цифрового индикатора.

Внутри сварочный инвертор состоит из следующих частей:



1. Фильтрующие конденсаторы
2. Широтно-импульсный модулятор.
3. Регулятор.

4. Индикатор сети и индикатор перегрева.
5. Охладитель
6. Радиаторы охлаждения транзисторов

7. Понижающий трансформатор.
8. Выходной выпрямитель радиатора.
9. Выходные разъемы.

Кроме того, на схеме не указано, но в каждом преобразователе используются:

• интерференционные фильтры;
• реле плавного пуска;
датчики тока
• ;
• схема управления с ключами;
интегральный стабилизатор
• ;
диодный мост
• ;
• сетевой выпрямитель.

Принцип работы инвертора заключается в получении переменного тока от сети 220 В/50 Гц и преобразовании его в постоянный. Потом снова меняется на переменную, но уже с частотой 50-85 кГц. Результирующее напряжение снижается на трансформаторе до 30-9 В.0 В, а сила тока наоборот увеличивается до 20-500 А. На выходе напряжение снова выпрямляется и сварка ведется на постоянном токе с тысячами пульсаций.

Такая схема позволила уменьшить размеры трансформатора и значительно уменьшить массу аппарата. Дуга стала намного стабильнее, мягче, а расплавленный металл легче ложится и формируется в шов. Многие сварщики отмечают приятное шуршание при горении дуги, свидетельствующее о правильной работе инвертора.

Другие преимущества инверторов:

• Экономичное потребление напряжения, более дешевое строительство или домашнее использование.
• Низкая нагрузка на проводку, так как мощность большинства устройств находится в пределах 4-7 кВт.
• Поддержка большого диапазона силы тока для сварки тонких и толстых металлов.
• Продолжительность рабочего цикла с КПД до 95%.
• Возможность сваривать не только углеродистую сталь, но и легированные металлы, а также медь и алюминий.
• Уменьшение разбрызгивания при сварке.

Но устройства с инверторной технологией намного дороже трансформаторов. Из-за сложной электронной схемы они требуют более бережного обращения и чувствительны к отрицательным температурам. В ремонте они более сложны и затратны.

Как правильно выбрать тип сварочного инвертора

Чтобы понять, как выбрать сварочный инвертор для дома и дачи, нужно посмотреть, какие технологические задачи он способен решать. Это зависит от типа устройства. Существует три категории сварочных инверторов.

ММА

Это простые модели, которые поддерживают только ручную сварку электродами с покрытием (RDS). Лучше всего они подходят для повседневных задач в частном доме: сварить навес на калитку, построить мангал, устранить течь в трубе, сделать теплицу.

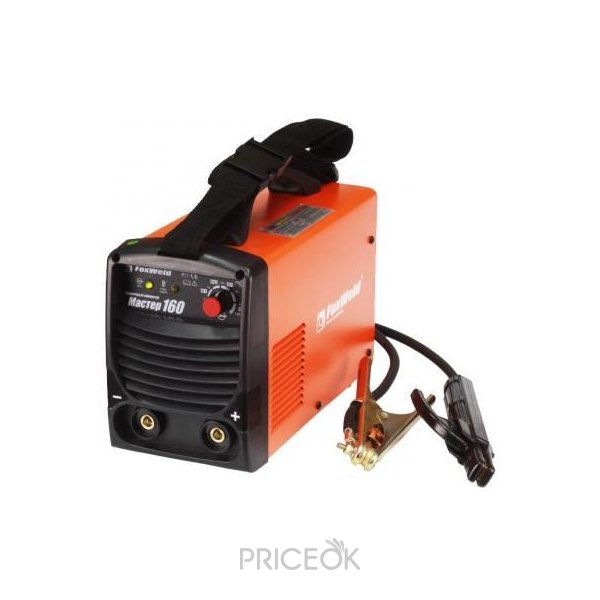

Сварочный инвертор ММА.

MIG/MAG

Это более продвинутая категория сварочных инверторов, которая помимо электронного блока преобразования тока имеет механический блок подачи проволоки с катушки. Вместо коротких электродов, которые легко воспламеняются и требуют частой замены на новые, проволока непрерывно подается в сварочную ванну через горелку.

Это обеспечивает длинные и ровные швы.

Сварочный инвертор MIG/MAG.

Такие устройства выбирают для ответственных соединений, где важны производительность и точность (изготовление металлических дверей и ворот, резервуаров и контейнеров, ремонт кузовов автомобилей). Стоят они намного дороже, поэтому оправданы только в случае небольшого домашнего производства. Для защиты сварочной ванны используют инертный газ (углекислый газ или аргон), который подают по рукаву горелки из баллона с редуктором.

ММА/ТИГ

Такие модели, помимо сварки плавящимся электродом, имеют разъем для подключения горелки с газом и неплавящийся стержень (вольфрам). Это позволяет сваривать очень тонкие металлы (от 0,8 мм) с аккуратными швами и даже без использования присадочной проволоки (только за счет оплавления кромок).

Сварочный инвертор MMA/TIG.

Основным преимуществом TIG является возможность сварки нержавеющей стали, алюминия и меди. Это практично при изготовлении полотенцесушителей, ремонте радиаторов, заварке трещин в блоке двигателя или коробке передач.

Такие модели также необходимо оснастить цилиндром и редуктором.

Какие параметры следует учитывать при выборе сварочного инвертора

Перед выбором инверторного сварочного аппарата необходимо учитывать место эксплуатации (постоянное или изменяющееся), параметры сети, предстоящие работы (толщина металла, количество стыков, тип стали, пространственное положение). Все это поможет более точно понять, какими характеристиками должно обладать устройство, чтобы справляться с поставленными задачами.

Вот основные технические данные и их связь с качеством изготовления и возможностями трудоустройства.

Рабочее напряжение

Инверторы бывают с рабочим напряжением 220 или 380 В. Есть модели комбинированного типа, которые могут переключаться. Для дома и дачи лучше выбирать устройства на 220 В, так как это упрощает подключение через бытовую розетку. Их легко доставить на место работы, прикрепив переноску.

Инверторы

380 В — профессиональное оборудование для подключения предприятий. Это позволяет получить повышенную мощность и плавить металл толщиной от 20 мм. Если такие изделия часто попадаются в работе и в гараже есть трехфазный ввод, то целесообразно выбрать именно такой аппарат.

Модели комбинированного типа практичны для подвижной деятельности, когда в мастерской можно готовить от 380 В, а в дороге подключить к бытовой розетке.

Помимо стандартных параметров рабочего напряжения, вам необходимо выбрать инвертор по диапазону входного тока. Когда в доме стабильно присутствует 220-230 В, то подойдет модель именно с такими характеристиками. Но если на даче часто падает напряжение, то оборудование не сможет выдать требуемую силу тока, а иногда даже произвести сварку. Здесь выбор сделан в пользу инверторов, способных варить при входном напряжении 130-19 В.0 В.

Диапазон регулировки сварочного тока

Диапазон регулировки сварочного тока влияет на толщину металла, которую может обрабатывать аппарат. Здесь важны верхняя и нижняя границы. Например, для сварки мангала из стали толщиной 4 мм достаточно силы тока 120-160 А. Приварить навес к воротам получится током 100-140 А. Столько же хватит для изготовления теплицы или прокладки водопровода. Инвертор с максимальным током 160-190 А подходит здесь.

Но когда в приоритете сварка толстых деталей (швеллеров, рельсов) или когда инвертор используется для резки в труднодоступных местах, то выбирают силу тока 250-400 А. Есть промышленные приборы с показателем до 500 А.

Нижний предел силы тока важен при сварке тонких металлов. Например, чтобы сделать бак из стали толщиной 1,5 мм, нужно понизить ток до 45-70 А. Когда нужно подлатать кузов автомобиля, то используют еще меньший ток 15-30 А. Для этого , выберите инвертор, способный понизить амперы до этих значений.

Еще одна важная форма регулирования тока, которое может быть плавным или ступенчатым. Первый меняет показания с шагом 1А, а второй переключается с интервалом 10-20 А в зависимости от модели. Когда приходится варить одинаковые по стали и толщине металлы, то достаточно ступенчатой ​​регулировки с большим шагом, ибо к настройкам обращаться будут редко. Но если толщина и виды материалов часто меняются, то более качественные швы получатся на тонко регулируемом устройстве, позволяющем адаптироваться к новой задаче.

Продолжительность включения (PV)

Каждый инвертор указывает свое время включения, указанное в процентах, что подразумевает время работы при максимальном токе. Этот показатель варьируется от 30% до 100%. На практике это означает, что модель с максимальным током 200 А и постоянным током 30% может проработать 3 минуты из 10, а затем отключиться на охлаждение.

Если вам нужен инвертор для мелких бытовых задач, то достаточно 30-50% ПВ. Причем такие работы будут выполняться не на максимальном токе, что фактически увеличивает продолжительность сварки до 5-6 минут. Так как здесь не нужно спешить, то и переплачивать за более производительные модели не стоит.

Но когда в приоритете высокая скорость выполняемых работ (например, при изготовлении бака или дверей на продажу, где после прихватки можно непрерывно вести полноценную сварку), то лучше выбрать инвертор с оборотом на время 60-80%. При этом чем выше показатель максимальной силы тока, тем дольше можно будет проводить работы при меньших значениях. Для частой резки металла желательно значение PV 100%.

Напряжение холостого хода

Благодаря инверторному трансформатору напряжение в нем во время сварки падает до 12 В, что делает его безопасным для сварщика, контактирующего с металлическими деталями. Когда дуга не зажжена, на устройстве поддерживается напряжение холостого хода, изменяющееся от 30 до 90 В. При поднесении электрода к изделию и возбуждении дуги оно автоматически уменьшается.

Этот показатель влияет на легкость прогорания электрода. Чем выше напряжение холостого хода, тем быстрее прохождение электричества и возбуждение дуги. Это особенно практично при сварке ржавых металлов, что избавляет от необходимости защищать стык до блеска перед наплавкой шва.

Если инвертор нужен редко и очистить зону сварки не составляет труда, то достаточно напряжения холостого хода 30-50 В. Для опытного сварщика это будет лучший вариант. Новичку заточить электрод будет гораздо сложнее, а если металл еще и ржавый или содержит следы краски, то лучше выбрать аппарат с холостым ходом 70 В.

Потребляемая мощность

Этот показатель измеряется в кВт и может быть от 4 до 27 единиц. Он подразумевает, какую нагрузку устройство будет оказывать на сеть при работе на максимальном токе. Для дома лучше выбирать маломощные модели в пределах 4-6 кВт, которые не сжигают проводку. Если в гараже проложена мощная линия и в подъезде стоит автомат на 16-25 А, то более мощная модель на 7-9Подходит кВт, что позволяет варить металл большей толщины или резать. Для оборудования на 10 кВт потребуется подключение к распределительному щиту и трехфазной сети, что не везде применимо.

Параметр потребляемой мощности актуален в случае мобильного использования инвертора. Для этого используется бензогенератор, но его выходной ток должен покрывать потребности сварочного аппарата. Часто мощность генераторов достигает 5 кВт, поэтому в таких пределах мощности нужно выбирать инвертор.

Защита от пыли и влаги

Защита корпуса от проникновения пыли и влаги обозначается по международной системе IP цифрами от 21 до 23. Первая цифра означает, что в корпус не попадут крупные предметы диаметром 12,5 мм и более. Это стандарт, защищающий внутренние компоненты от ударов инструментами или выступающими металлическими конструкциями. Из-за этого рядом с инвертором нельзя работать болгаркой или дрелью, т. к. мелкие частицы могут легко проникнуть внутрь корпуса и замкнуть контакты.

Вторая цифра означает:

• 1 — инвертор защищен от вертикальных капель дождя.
• 2 — корпус не пропустит падающие капли под углом до 15 градусов.
• 3 — падающие брызги под углом до 60 градусов не причинят вреда.

Поскольку сварочные работы нельзя проводить под дождем, степень защиты имеет большее влияние на возможность обслуживания аппарата, если внезапно пошел дождь и сварка производилась на открытом воздухе. Тем, кто планирует работать в гараже, достаточно IP21, а для частого использования во дворе или вообще в поле с генератором пригодится IP23.

Система вентиляции

Для предотвращения перегрева трансформатора и диодных мостов в корпус инвертора встроена система вентиляции. Его простейшая конструкция представляет собой вентилятор и перфорацию на корпусе для входа и выхода воздуха. Из-за такой конструкции внутренние компоненты часто покрываются слоем пыли, что замедляет процесс теплообмена и требует разборки корпуса и очистки. А вот для бытовых нужд достаточно 1-3 часов в день.

Второй тип системы вентиляции включает охладитель и радиаторы, а ключевые компоненты инвертора встроены в радиаторы. Это помогает эффективнее отводить тепло и отводить его наружу, но стоят такие модели дороже. Выбор инвертора с радиатором оправдан в случае частого использования аппарата на максимальном токе (сварка толстых металлов, резка).

Инверторная система охлаждения с мощным вентилятором и радиаторами.

Имеет ли значение диапазон рабочих температур?

Тепловые показатели ПВ рассчитываются исходя из температуры +25 градусов. Поэтому в более прохладном климате (+10…+15) приборы смогут работать дольше. Некоторые солидные производители закладывают в свою продукцию рабочее значение +40 градусов. При положительных температурах редко возникают проблемы, если ПВ и ток подобраны правильно.

Но при работе на морозе электроника может дать сбой. Для дома или дачи это не будет проблемой, если сварку проводить в сарае или гараже. Любой инвертор прекрасно готовит при уличной температуре +5 градусов. Но при необходимости зашивания непосредственно на морозе (установка забора, ворот, приварка ферм к закладным) необходимо уточнять допустимые параметры у производителя на официальном сайте (через контактную форму), т.к. это не указано в характеристиках.

Важный вес и размеры

Несмотря на гораздо более компактные размеры по сравнению с трансформаторами, инверторы все же имеют различия в размерах и весе, что связано с их мощностью и функциональностью. Доступны небольшие устройства с размерами 150х200х300 мм, что хорошо подходит для мобильного использования. Их легко доставить на место работы в специальном чемодане.

Большинство моделей имеют ремешок для подвешивания на плече, что удобно при работе на высоте. При этом их вес варьируется от 3 до 4,5 кг. Но максимальная сила тока редко превышает 200 А, поэтому слишком толстую сталь им соединять нельзя.

При использовании инвертора решают более серьезные задачи по сварке (сборка каркаса гаража, резка), затем используют мощные модели. Их размеры могут достигать 500х200х450 мм, а вес до 25 кг. Для работы такого оборудования потребуется стационарное пространство и длинные кабели, чтобы добраться до углов большой конструкции. В противном случае вам все равно придется приобрести тележку для перевозки, если вы не хотите таскать ее в руках.

Профессиональный инверторный сварочный аппарат.

Полезные дополнения

Самые недорогие инверторы умеют только менять силу тока и показывать индикацию сети и перегрева. Чаще всего автоматика отключает питание при повышении температуры. Но чтобы работать было удобнее или проще, есть несколько дополнительных функций.

Функция защиты от прилипания

Для получения ровного шва необходимо выдерживать четкое расстояние между концом электрода и свариваемыми деталями в пределах 3-5 мм (в зависимости от силы тока). Для новичков это сложно (рука еще не привыкла), поэтому у них часто электрод торчит на поверхности. Функция мгновенно отключает напряжение и возобновляет его, как только контакт с продуктом прерывается.

В противном случае пользователю приходится прикладывать физическую силу для отрыва торца наполнителя, что приводит к высыпанию покрытия.

Функция горячего старта

Практично для сварки ржавых металлов или критических соединений. Действие функции заключается в подаче повышенного напряжения (В) в начале сварки, что обеспечивает легкое зажигание и избавляет от необходимости неоднократно стучать концом электрода по поверхности. Если это лицевая сторона детали, то дуга оставит меньше следов, которые потом придется обрабатывать механически.

Функция форсажа дуги

Идеален для новичков, которые часто втыкают электрод. Аппарат с этой функцией «чувствует» расстояние между контактами и, когда дуга вот-вот погаснет, добавляет кратковременную силу тока (А), чтобы предотвратить это. Это действие полезно и при сварке тонких металлов (1,0-1,2 мм), так как там изначально устанавливаются малые значения (20-40 А), что провоцирует прилипание.

Инвертор лучше выбирать с цифровым дисплеем, так как всегда так видно текущее напряжение и сила тока. Нарисованный масштаб обычно мелкий и уже с 3-4 метров его трудно различить.

Инвертор с электронным дисплеем.

Если аппарат оснащен разъемом для сварки TIG, то пригодится функция гашения дуги, обеспечивающая плавное снижение силы тока при отпускании кнопки сварщиком. Это предотвратит образование свищей в конце шва и будет систематически кристаллизовать сварочную ванну.

При использовании инверторного аппарата с аргоном для сварки больших резервуаров из нержавеющей стали или ремонта корпусов двигателей и редукторов целесообразна функция дистанционной регулировки силы тока. Он выполнен в виде второй кнопки на горелке и позволяет регулировать силу тока, даже не приближаясь к инвертору.

Сварочный инвертор

Инверторы продаются с сетевым кабелем, двумя кабелями длиной 1,5-2 м, массовым зажимом и держателем. Иногда к этому прилагается дешевый сварочный щиток и молоток для удаления шлака. Чтобы дать этот набор достаточно, чтобы справиться с текущими задачами.

Комплект инверторного сварочного аппарата.

Если вам нужна большая маневренность (сварка отопления в доме, прокладка водопровода, сборка высокой теплицы), то придется покупать длинные кабели. Выбирать нужно с сечением 16 мм ² , что позволит им не перегреваться и не создаст чрезмерного сопротивления току. Для частого использования стоит купить маску, чтобы надеть ее на голову и освободить руки. Самая удобная модель с автоматическим затемнением стекла «Хамелеон».

При укладке шва молотком отделяют шлак. Такая работа производится в защитных очках. Для использования на даче при сварке в нижнем положении еще потребуются перчатки из грубой ткани (краги). Когда приходится варить вертикальные или потолочные швы, понадобится защитная куртка или комбинезон, а также специальная обувь.

При частой смене рабочего места целесообразно иметь кейс для упаковки прибора (иногда он входит в комплект) и длинную переноску (5-10 м). Если инвертор оборудован разъемом для аргоновой сварки, то нужно выбрать редуктор с высоким и низким давлением, баллон с инертным газом и шланг.

Имея полное представление о типах и возможностях инверторов, а также взаимосвязи их характеристик и выполняемых работ, можно переходить к подбору сварочного оборудования под конкретные задачи.

Какой тип сварочного инвертора вы решили купить?
