Шуруповерт (реже винтоверт) представляет собой бытовой и профессиональный инструмент для автоматического завинчивания саморезов, винтов. Работает на электрическом или пневматическом двигателе. О том, как выглядит шуруповерт, и какие виды прибора бывают, рассказывается в этом материале.

Содержание статьи

• Внешний вид и принцип действия
• Виды шуруповертов
• Основные характеристики
  • Крутящий момент
  • Источник питания
  • Режимы скорости
  • Блокировка шпинделя
  • Реверс

Внешний вид и принцип действия

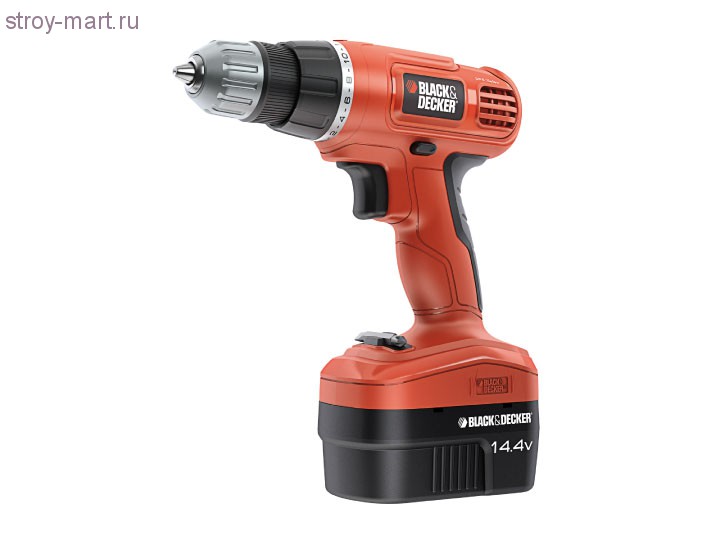

Внешне прибор напоминает клеевой пистолет. Он имеет рабочую часть и рукоятку, а также съемный аккумулятор для подзарядки. Разные виды шуруповертов состоят из одних и тех же элементов:

1. Двигатель на электрической или реже пневматической тяге. Он приводит в действие вращательный механизм.
2. Редуктор планетарного типа – передает механическое движение, создаваемое двигателем, к шпинделю. К последнему установлен зажимной патрон.
3. Муфта для регулирования вращения либо глубины закручивания. Может быть установлена и до редуктора.
4. На характеристики шуруповерта влияет и электронный блок. Он оснащен кнопкой пуска и переключателем хода. Инструмент используют как для закручивания саморезов, так и для вывинчивания.
5. Патрон зажимной – позволяет соединить рабочие насадки, например, сверла, биты со шпинделем.
6. Если инструмент электрический, он также оснащен аккумулятором, который можно зарядить от сети. Многие модели работают и от батареек.

Инструмент в разобранном виде

Принцип работы прибора достаточно прост. При нажатии на кнопку пуска двигатель приводит в движение планетарный редуктор. Он механически передает импульс на вал, который вращает патрон. В результате удается достаточно быстро и просто вкрутить саморезы, винты или другие крепежные элементы.

Виды шуруповертов

Если изучить, чем отличаются шуруповерты, следует рассмотреть несколько критериев. Так, по назначению и особенностям оснащения, можно выделить такие:

1. Классический вариант – в большинстве случаев это ручной инструмент. Используется для завинчивания и выкручивания. Оснащен муфтой-регулятором, работает на нескольких скоростях, возможен прямой и обратный ход (реверс).
2. С регулировкой глубины закручивания. Если говорить, для чего шуруповерт с такой функцией, можно обратить внимание на то, что его чаще используют для работы с гипсокартоном. Функционирует от сетевого или аккумуляторного привода.
3. Аккумуляторная отвертка – компактный прибор небольшой мощности с блокировкой шпинделя. Его можно применять для дополнительного закручивания или вывинчивания. Нередко бывает оснащен муфтой-регулятором, но не имеет кулачкового патрона.
4. Если рассмотреть, какие бывают шуруповерты, следует выделить и гайковерт. Он осуществляет закручивание и откручивание гаек, болтов. Причем это может быть как ручной прибор, так и тяжеловесное оборудование. Работает в обычном и импульсном режиме. Как правило, не используется для сверления.
5. Винтоверт – шуруповерт, описание которого содержит такие основные характеристики: оснащение шестигранным держателем, хвостовиком. В основном используется для работы с саморезами и шурупами.
6. Дрель-шуруповерт – инструмент с более широким кругом задач. С его помощью можно проделать отверстия, завинтить и открутить саморезы и другие крепежные элементы.

В зависимости от сферы использования все разновидности шуруповертов можно разделить на профессиональные и бытовые. Первые стоят дороже, но они более устойчивы, работают без перегрева, позволяют завинчивать и отвинчивать саморезы в серийных масштабах.

Бытовые электроинструменты доступнее по цене. Они заметно легче по весу, пользоваться таким прибором можно даже без опыта. Но рассчитывать на длительную службу не приходится.

Наконец, все виды шуруповертов можно разделить в зависимости от оснащения:

1. С динамометрической муфтой – это специальное кольцо со шкалой. Регулирует крутящий момент, чтобы прибор не работал на пределе и не перегревался.
2. Ограничитель глубины завинчивания – как правило, устанавливается на профессиональных приборах. Помогает заранее определить нужную глубину, что очень удобно.

Для использования в бытовых целях подойдет обычный шуруповерт аккумуляторный, характеристики которого описаны в следующем разделе.

Основные характеристики

При выборе прибора для дома или работы необходимо изучить функции шуруповерта и его основные параметры. Именно от них зависит мощность, сфера применения, долговечность и надежность.

Крутящий момент

Технические характеристики шуруповерта связаны с его крутящим моментом. От этого зависит, на какую глубину можно ввинтить саморез, а также диаметр отверстий в древесине или других материалах. Крутящий момент может быть мягким, жестким и продолжительным. Имеется в виду значение, которое развивает и поддерживает прибор на протяжении длительного периода времени.

Источник питания

Рассматривая все виды шуруповертов по фото, стоит обратить внимание на источник питания. В зависимости от этого все инструменты делят на аккумуляторные и сетевые. В быту наиболее распространены первые – они не связаны с розеткой, могут быть перенесены в любое место. С другой стороны, сетевые приборы более мощные.

Если изучить все о шуруповертах, можно заметить, что аккумулятор имеет несколько характеристик:

1. Напряжение (от 3,6 до 36,0 вольт) – от него зависит мощность и крутящий момент.
2. Емкость (от 1,3 до 6,0 А*ч) – чем она больше, тем дольше будет работать инструмент без подзарядки.
3. Еще один способ, как подобрать шуруповерт – узнать, какой тип аккумулятора используется. Лучше всего подходит литий-ионный.

Совет

Если необходима непрерывная работа оборудования в течение значительного количества времени, лучше сразу приобрести второй аккумулятор.

Режимы скорости

Для выбора шуруповерта в характеристиках и описании обращают внимание на режимы скорости – всего их существует 3:

1. До 800 оборотов в минуту на холостом ходу.
2. С 2 режимами – для завинчивания (до 400 оборотов) и для сверления (до 1300 оборотов).
3. Три скорости – редко встречающийся вариант, применяется в профессиональной сфере.

Блокировка шпинделя

Если выбрать шуруповерт аккумуляторный, его технические характеристики нужно изучить особенно внимательно на возможность блокировки шпинделя. Если есть соответствующий механизм, можно легко заменить насадки в патроне, поскольку сам патрон достаточно держать лишь одной рукой.

Реверс

Практически все инструменты могут как закручивать саморезы, так и выкручивать их. Для этого используется режим реверса, включить который можно нажатием одной кнопки на рукоятке.

Таким образом, внешне прибор напоминает пистолет с рукояткой и рабочим механизмом. Чтобы разбираться в классификации, следует изучить все названия шуруповертов. Среди них встречаются винтоверты, аккумуляторные отвертки, дрели и другие.

Шуруповерт | кейс разработки Формлаб

Этап #1 Постановка задачи

Новая модель шуруповёрта должна быть не только лучше старой в плане дизайна, но и эргономики — шуруповёртами многие пользуются каждый день, так что их ручки нужно делать удобнее и ещё раз удобнее.

Корпус дрели-шуруповёрта состоит из основной части, ручки и аккумуляторной батареи, верхняя часть которой находится внутри ручки. В её нижней части расположены два фиксатора для батареи (клавишного типа) и светодиод подсветки рабочей зоны.

На основной части закреплены стандартная механическая муфта ограничения момента с двухкомпонентным кольцом регулировки, без блокировки, а также патрон для бит (будет использован готовый). К дрели­-шуруповёрту прилагается зарядное устройство для аккумулятора.

Элементы управления прибора — выключатель, расположенный в ручке, кнопка переключения на реверс и переключатель второй скорости.

Компоненты дрели-шуруповёрта

Конструкция заказчиком уже разработана, «начинка» подобрана. Наша задача — сделать для неё удобный и красивый корпус.

Каких только шуруповёртов нет…

В основном дрели конкурентов окрашены в красно-оранжевые тона

Корпус должен состоять из двух частей — половин. Материал — прочный, способный выдержать работу с крутящим моментом на валу до 15-35 Н·м. Размеры — минимальные, никаких лишних внутренних пустот. Наклон основной части дрели относительно горизонтали нужно сделать таким же, как и у уже существующей модели. Лучшее уже придумано, поэтому нечего изобретать велосипед: внутреннюю компоновку ручки лучше взять у одного из конкурентов. Разъём для АКБ и зарядное устройство для аккумулятора (его дизайном мы не занимаемся) — от предыдущей модели.

Держатель бит будет расположен в нижней части дрели, на корпусе должны быть держатель страховочного шнурка и скоба для крепления инструмента к поясу.

При разработке внешнего вида не стоит забывать об отверстиях для охлаждения электродвигателя шуруповёрта.

Этап #2 Эскизирование

Дизайн нужно сделать в едином стиле с другими шуруповёртами, которые выпускает заказчик. На основной части корпуса размещаем рельефную отливку торговой марки производителя. Поверхности — в фирменных цветах клиента. Можно использовать элементы в стиле других производителей, но далеко не всех: в техзадании даже есть условие о том, что дизайн нового инструмента ни в коем случае не должен наводить на мысли о дрелях производителя N.

Рисуем:

Утверждённый вариант:

Утверждённый вариант дизайна дрели-шуруповёрта

Этап #3 3D-моделирование

Вносим правки:

Ручка — обрезиненная, чтобы не выскальзывала из рук. А где место под указательный палец над курком? Уже есть, вот:

Дрель-шуруповёрт с местом под указательный палец

Опять корректируем:

Патрон для дрели нам предстоит смоделировать по образцу. Снимаем размеры:

Образец патрона для дрели

Итог:

Корректируем расположение светодиода, отверстий для вентиляции, форму курка и т.д. Потом — следующая серия правок. И вот, наконец, всё поправлено — делаем рендеры:

Этап #4 Подготовка к прототипированию

Дорабатываем 3D-модель шуруповёрта — её надо сделать пригодной для отправки на прототипирование. Фирменные цвета заказчика — красный, серый и чёрный, но два последних доминируют. Поверхность корпуса матовая, с легкой шершавостью.

Одновременно нужно изменить эргономику ручки — попросту взять за образец более удобную, а также немного изменить конструкцию: убрать ненужные пустоты, заменить обрезинивание пластиком (кожа в ТЗ!), довести до ума отсек с аккумуляторной батареей, скруглить края отдельных элементов, слегка перенести место расположения светодиода и т. д.

Определяемся с размерами АКБ — будет три варианта: 12, 14,4 и 18 вольт.

Обновлённые рендеры:

Нужно поработать над клавишей аккумулятора — сделать её удобнее, и над самим аккумуляторным отсеком — пока не очень понятно, как устанавливать туда батарею.

Верхний край кнопки должен быть на границе корпуса шуруповёрта и АКБ:

Дизайн почти утверждён, теперь нужно показать, как будут выглядеть модели шуруповёрта с разными аккумуляторами.

Но есть и проблема: мы уже выяснили, что пресс-форма с таким дизайном будет стоить примерно столько же, сколько крыло от истребителя. Всё из-за полосок на корпусе АКБ. А если попробовать сделать их вертикальными?

Нет, всё-таки придётся увеличивать высоту аккумуляторного отсека.

Поступает следующая серия правок: поставить надпись слева от кнопки, сделать полоски на ней самой горизонтальными. В свою очередь, вертикальные полоски, которые находятся за кнопкой, следует сделать более рельефными.

В дополнение ко всему меняется выключатель.

Принято!

Но опять не совсем: у заказчика ещё есть сомнения в том, что на производстве не будет проблем.

Форма кнопки — квадрат — заказчику не нравится. Пусть кнопка лучше будет трапециевидной, а вокруг неё — молдинг.

От вертикальных полосок тоже решили отказаться. А сам отсек АКБ можно сдвинуть чуть-чуть назад.

Большая плоская поверхность на боковой части аккумуляторного отсека остаётся проблемой: деталь должна легко доставаться из пресс-формы, а как это сделать, если нет уклонов?

Но всему когда-то приходит конец, а мы доходим до финала работ:

Прототип делаем для модели с аккумулятором на 14.4 вольт.

Для печати модель разбиваем на следующие детали:

• патрон;
• флажок реверса;
• АКБ;
• выключатель реальный;
• переключатель скоростей;
• половинки корпуса.

Ещё немного правок — и можно запускать в печать.

Рендеры:

Напечатали.

Сдаём проект.
