Устраняем конденсат в вентиляции. Пошаговая инструкция

Автор Евгений Апрелев На чтение 5 мин Просмотров 57.6к.

Конденсат не просто источник повышенной влажности и благодатная почва для роста грибков, распространения болезнетворных бактерий и плесени – это довольно агрессивная жидкость, которая постепенно разрушает строительные материалы, даже такие, как металл и бетон. И решить эту проблему нужно, но сначала следует выяснить, откуда берется этот самый конденсат.

Причины появления конденсата в вентиляционной системе

Причин, на самом деле множество, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно выяснить лишь по мере устранения каждой.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, приходилось устранять недоработкиНет, изначально смонтированна грамотная система

Основными источниками являются:

  • Не утепленные воздушные каналы.
  • Неправильная работа вентиляционной системы в целом.
  • Нарушение герметичности воздуховодов.
  • Разрушение устья воздуховодов в чердачном помещении или крыше.
  • Повышенная влажность в помещении.

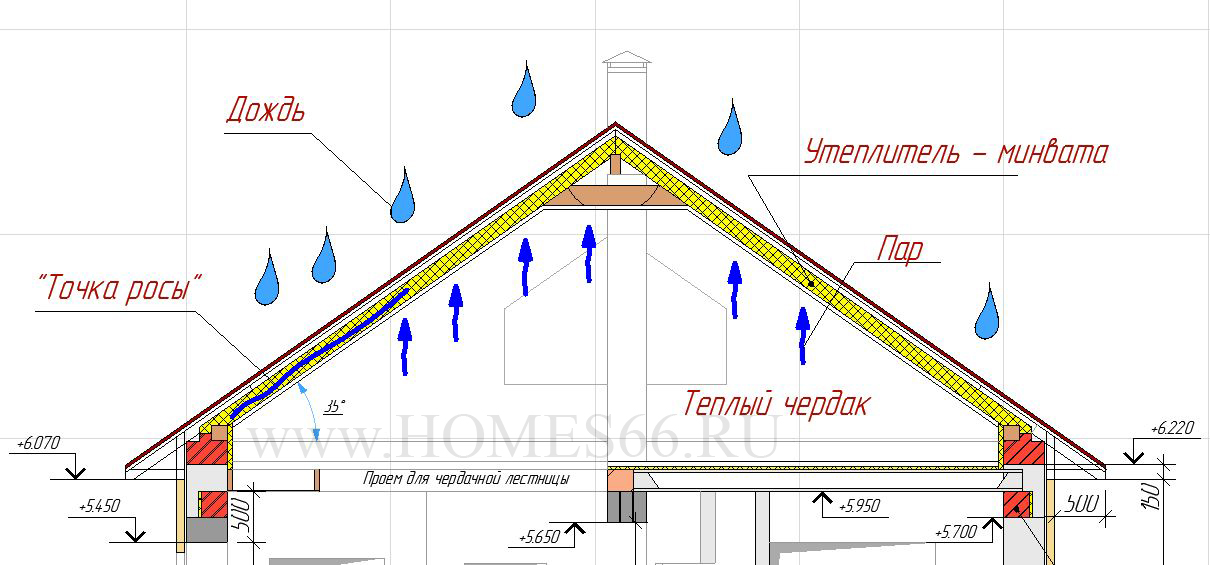

Неизбежной причиной появления конденсата является встреча теплого влажного воздуха из помещения с холодными воздушными массами улицы. И чем больше будет разница между температурой воздушных потоков в вентиляционной системе и температурой воздуха на улице, тем больше будет конденсироваться влага на стенках вентиляционных каналов. Не зря все проблемы начинаются в межсезонье и заканчиваются и теплое время года.

Метод первый: утепление вуздуховодов

Чтобы узнать, как устранить конденсат в вентиляции и решить эту проблему в максимально быстрые сроки, следует действовать по определенной схеме: устранение дефектов конструкции воздушных каналов и перемещение точки росы за пределы вентиляции.

Сделать это в частном доме проще, в многоквартирном – сложнее.

В частном доме следует обернуть трубу утеплителем, на толщину 50-100мм. После чего на оголовок , который будет предотвращать намокание утеплителя.

Какой материал по вашему мению наиболее эффективный в качестве утеплителя?Poll Options are limited because JavaScript is disabled in your browser.
  • Минеральная и каменная вата 50%, 323 голоса

    323 голоса 50%

    323 голоса — 50% из всех голосов

  • Вспененный полиэтилен и каучук 25%, 164 голоса

    164 голоса 25%

    164 голоса — 25% из всех голосов

  • Пенопласт, пенополиуретан 24%, 157 голосов

    157 голосов 24%

    157 голосов — 24% из всех голосов

Всего голосов: 644

19. 03.2018

×

Вы или с вашего IP уже голосовали. Голосовать

Для многоквартирного дома, утепление следует начать с тщательного изучения выходов воздуховодов. На чердаке или крыше находится некая постройка, в которую выходят вентиляционные каналы всего стояка. Если воздуховоды изготовлены из оцинковки или азбестоцемента, то пространство между ними не заделано. Именно в эти промежутки между трубами и заходит холодный воздух, тем самым охлаждая воздуховод, который встречаясь с теплыми воздушными массами, и превращают влагу в конденсат.

Добавление по теме

Обратите внимание!

Наши читатели уже задавали вопросы по поводу конденсата в система вентиляции.

Вопросы от читателей:

  • Следует сделать между воздушными каналами некие распорки, на которых изготовить подвесную опалубку. После чего залить промежутки раствором до самого устья. Этот способ хоть и не утеплит воздуховод, но предотвратит попадание холодного воздуха в вентиляционные каналы.
  • После чего, следует заделать все трещины и дефекты кирпичной трубы, внутри которой находятся воздуховоды, при помощи цементного раствора.
  • Следующим этапом будет утепление этого строения. Любым рулонным или плитным утеплителем следует тщательно обернуть трубу и зафиксировать ее планками на поверхности. После чего самым правильным решением будет одеть на нее короб подходящих размеров, изготовленный из металла. Можно зафиксировать на ее поверхности малярную сетку и заштукатурить поверхность утеплителя. Все зависит от ваших возможностей и финансов.

Мнение эксперта

Задать вопрос эксперту

Наиболее эффективное утепление вентиляционных каналов дают минераловатные утеплители, которые не подвержены гниению и максимально пожароустойчивы.

Метод второй: отведение конденсата

Если утеплить воздушный канал, в силу каких-либо причин, не представляется возможным, а конденсат капает из вытяжной трубы, то можно попробовать метод его отведения.

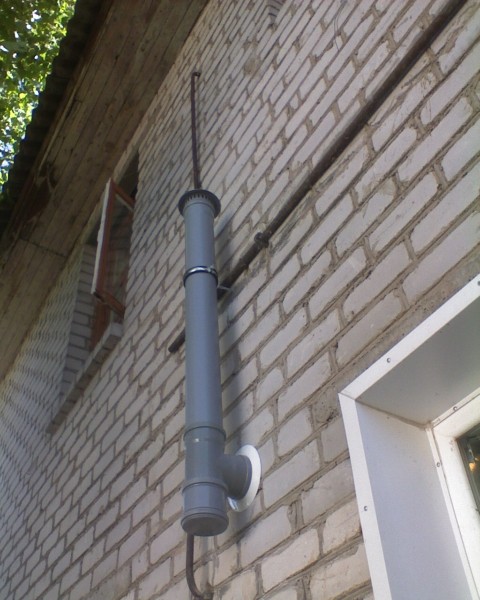

В частном доме следует разъединить трубу, находящуюся на чердаке, после чего, сделать поворот на 90°, вставив «против шерсти» тройник с конусной заглушкой, которая и будет являться стоком конденсата. После выполнить поворот в вертикальное положение и подсоединиться к выводящей на улицу трубе. В многоквартирном доме следует найти ваш воздуховод, после чего, дорастить его поворотом на 90°, чтобы получить горизонтально идущий участок воздуховода. После чего произвести те же действия, описанные выше. Все участки трубы утеплить и из заглушки вывести небольшую трубочку. Вот и отвод конденсата из вентиляции выполнен.

Добавление по теме

Обратите внимание!

Следует понимать, что отвод конденсата – это мера временная, так как при продолжительных низких температурах, отвод может замерзнуть.

Метод третий: организация приточной вентиляции

Этот метод борьбы с конденсатом можно использовать в том случае, если предыдущие не дали никакого результата: это изготовление новой принудительной системы вентиляции с заглушкой старой вентиляционной системы.

В кухне наибольший источник испарений и поэтому там можно установить вытяжной вентилятор. Он может быть смонтирован в труде и проходить через толщу несущей стены. Также его можно установить в форточку. Это вентилятор будет вытягивать из кухни и всех помещений воздух, но чтобы не нарушить воздухооборот, следует позаботиться о притоке воздушных масс. Это можно делать, приоткрыв форточки в комнатах, но лучше всего использовать стеновые приточные клапаны. Они устанавливаются за отопительными приборами, совершенно невидны, практичны, и не требуют источника напряжения.

Калькуляторы и примеры расчета

Все оборудование сравнительно дешевое, и приобрести его можно практически в любом строительном магазине. А в последние годы, можно даже заказать не выходя из дома через интернет. Выполнить расчет сечения отверстий и их количества можно самостоятельно, воспользовавшись нашей статьей: Как сделать правильный расчет площади воздуховодов.

Множество проблем может создать конденсат в вентиляции. Как избавиться от этой проблемы, должны решать все жильцы дома сообща. Именно тогда работы, проведенные по избавлению от этой напасти, будут максимально эффективными, ведь вентиляция – это единый организм, нарушение которого на любом участке может повлечь проблемы и на всех остальных.

Как сделать вентиляцию в деревянном доме своими руками не дырявя крышу

Главная » Разное » Как сделать вентиляцию в деревянном доме своими руками не дырявя крышу

как правильно сделать систему воздухообмена в срубе

В малоэтажном строительстве сейчас лидируют дома из бруса или бревна. Древесина привлекает доступностью и экологической чистотой. К ее недостаткам вполне обоснованно относят чувствительность к конденсату и бытовой влаге, но грамотно организованная вентиляция в деревянном доме поможет свести к минимуму их пагубное воздействие.

Мы расскажем, как сформировать в сооружениях из пиломатериалов стабильный воздухообмен. Оптимальный микроклимат в жилище – это залог здоровья. Кроме того, в деревянной постройке вентилирование поможет уберечь конструкции от порчи грибком и преждевременного выхода из строя.

Содержание статьи:

Аргументы в пользу устройства вентилирования

Нужна ли специально организованная система воздухообмена в деревянной постройке как таковая? Мнение, что деревянные дома “дышат”, не дает оснований полностью отказываться от систем, отводящих излишки влаги и отработанный воздух из помещений.

Так же как и при сооружении построек из бетона и кирпича в возведении домов из пиломатериалов применяются технологии, сокращающие потери тепла. Просто вместо синтетических материалов применяют натуральные уплотнители из джута, льна, войлока в межвенцовых стыках. В перекрытия укладывают минеральную вату.

Сооруженные их бруса или бревна дома нуждаются в устройстве систем вентилирования, так как в них работает генерирующее тепло оборудование, выжигающее кислород из воздушной массы

Утепленные деревянные строительные конструкции не позволяют воздушным массам циркулировать естественным путем. Вдобавок привычные оконные и дверные коробки строители и владельцы стали активно менять на герметичные пластиковые аналоги.

В результате свежий воздух не поступает внутрь, а отработанный не выходит наружу. Для дыхания обитателям не поставляется требующийся объем кислорода. На не просушенных деревянных конструкциях расселяется плесневый грибок, с удивительной скоростью разрушающий постройки.

Обеспеченный вентилированием воздухообмен особенно остро нужен в деревянных постройках с герметичными оконными и дверными конструкциями

Кроме того, дерево отлично абсорбирует влагу! Если не бороться с влажностью, теплопотери увеличатся как минимум вдвое. Ведь вода – идеальный проводник для тепловых волн.

Дерево действительно “дышит”, но не настолько, чтобы воздухообмен происходил в полном объеме без специально организованной системы вентиляции. Стены из древесины не смогут полноценно отводить бытовые испарения. Они не предоставят возможность удалить взвешенную в воздухе пыль с микроорганизмами.

Выбор оптимальной схемы вентилирования должен производиться на стадии разработки проекта, хотя в деревянных сооружениях ее можно организовать или усилить и после возведения

Организация вентиляции в доме из бруса либо бревна исключит влияние перечисленных негативных обстоятельств на организмы проживающих и строительные конструкции. Естественную схему устроить просто необходимо, но можно соорудить и искусственную. А если еще и снабдить рекуператором, то отработанный воздух можно применить в подогреве свежей порции с улицы.

Нормативные требования к воздухообмену

Наличие вентиляции, должно быть предусмотрено еще на этапе проектирования самого дома. Изучение строительных норм (СНиП) рекомендовано как самостоятельным строителям, так и заказчикам услуг строительных бригад.

Не всем гастарбайтерам можно доверять, большинство приходится тщательно контролировать.

Проектирование вентиляционной системы деревянного дома – очень важный этап строительства, только так можно избежать множества ошибок и обезопасить себя от дополнительных финансовых затрат в будущем. Недостаточно продуманную вентиляцию в доме из бревна или бруса проще всего доработать, но способы решения проблемы будут значительно ограничены

В СНиП за номером 41-01-2003, регламентирующем правила устройства систем вентилирования и отопления, зафиксированы стандарты скорости циркуляции воздуха как в самой постройке, так и в отдельных ее помещениях:

  • для жилых комнат, гостиных, спален норма составляет – 30 м3/час;
  • для кухонных и ванных помещений, где влажность повышена, норма – от 50 до 70 м3/час;
  • для хозяйственных помещений норма – 15 м3/час.

Независимо от типа системы вентилирования, она должна обеспечивать нормативный объем.

Задача проектировщика заключается в выборе соответствующего потребностям типа. Нужно также сразу определиться с оборудованием и рассчитать площадь воздуховодов, если они планируются к применению.

Разновидности вентиляционных систем

Вентиляционные системы делятся на группы по способам побуждения движения воздуха и по типу действия. Подбирают оптимальный вариант в зависимости от решаемых задач, площади и этажности постройки. В немалой степени на выбор оказывают влияние финансовые возможности будущего владельца.

Классификация по способу побуждения

Для деревянных домов и срубов, чаще всего используют следующие виды вентиляции:

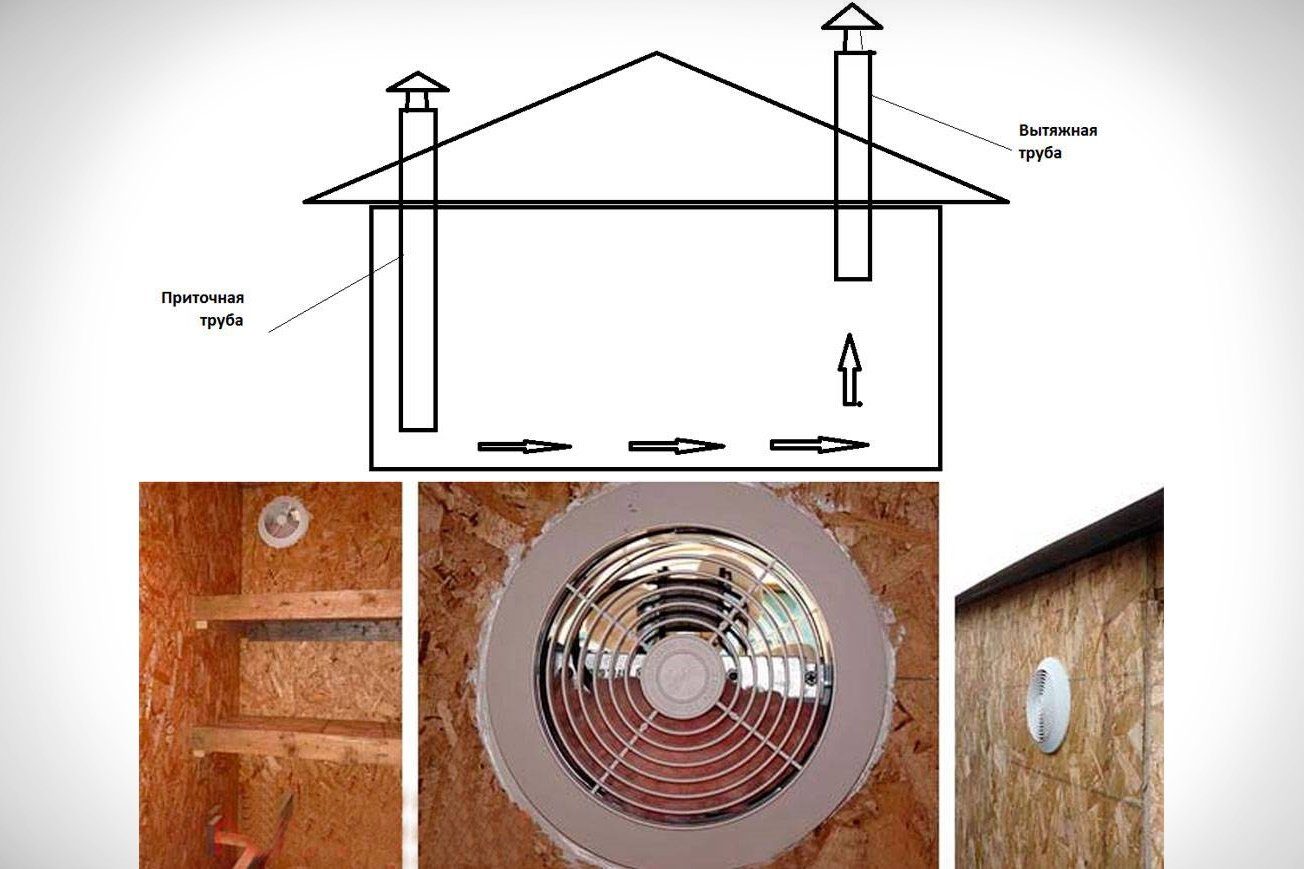

  • Естественная (гравитационная). Предусматривает наличие вентиляционных отдушин (продухов) и вытяжного канала, формирующих циркуляцию воздушного потока на основании законов физики. При этом нужно учесть, что показатель естественного воздухообмена зависит от погодных факторов, т.к. движение возможно, только если плотность воздуха за окном выше, чем внутри.
  • Искусственная (механическая). В ней движение воздушных потоков стимулируют вентиляторы, устанавливаемые или в приточные компоненты, или в вытяжные. Неоспоримый ее плюс – стабильность работы в любую погоду. Механическая система абсолютно независима от физических параметров воздушной массы снаружи дома и внутри.
  • Смешанная (комбинированная). По сути является модернизированным вариантом естественного типа вентилирования. Чтобы его организовать, вентилятором механизируют или вытяжку, или приток. Если ставят вытяжной вентилятор, то приток осуществляется естественным способом. И наоборот: приток с вентилятором, вытяжка – естественная.

Важно учесть планировку деревянного дома, чтобы правильно сделать вентиляцию как естественную, так и искусственную. Определение мест для отдушин, вытяжки и отдельных воздуховодов напрямую зависит от того, где будет расположена кухня и санузлы. Именно в них располагают вытяжные отверстия.

Естественная схема значительно проще, чем механическая в проектировании и устройстве. Однако при ее разработке следует четко придерживаться правил расположения приточных и вытяжных компонентов

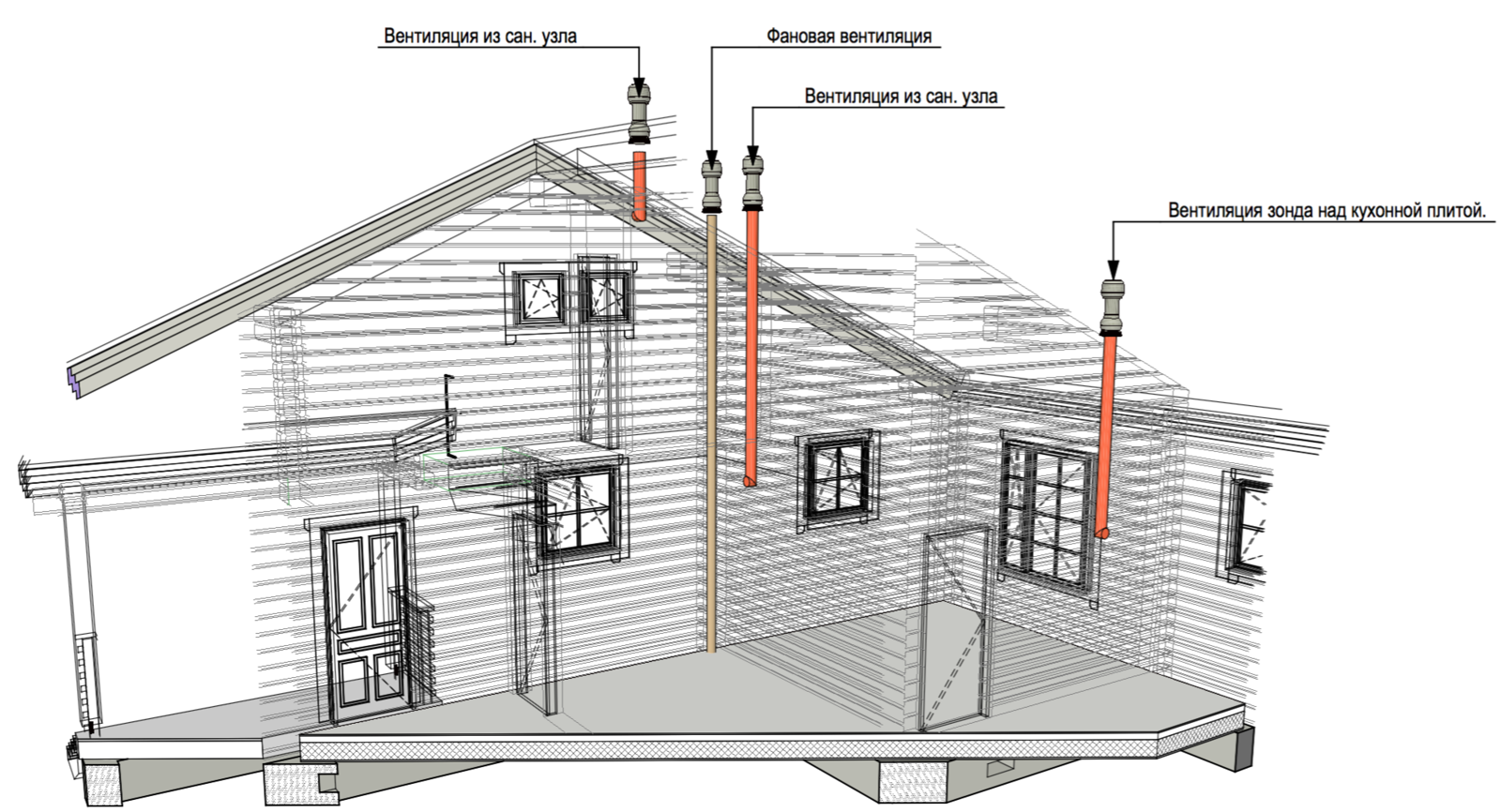

Каналы вытяжки в частных домах чаще всего выводят в общую вентиляционную шахту. Поэтому кухни с ваннами и туалетами обычно группируют в одной зоне. Однако есть и другие решения, к примеру, утилизация отработанной массы по воздуховоду на чердак или напрямую через стеновой вытяжной клапан на улицу.

Если планируется постройка сложной архитектурной формы, многие владельцы деревянных домов выбирают именно искусственную систему воздухообмена. Механическая схема не обязывает располагать составляющие системы на определенной высоте и привязываться кухни с санузлами друг к дружке.

Деление по принципу действия

Необходимо также различать вентиляционные системы по типу действия, а именно:

  • Приточная. Обеспечивает эффективную работу всей системы вентиляции, рассчитанную на поставку воздуха внутрь. Нагнетаемый вентиляторами свежий воздух вытесняет отработанную массу наружу через вытяжные отверстия, устроенные в ванной, кухне, туалете.
  • Вытяжная. Вентиляционные вытяжки есть в любом доме/квартире. Они могут быть с вентиляторами и без них. Для того чтобы иметь возможность регулировать скорость воздухообмена, вытяжки оснащаются задвижками, заслонками или вентиляторами, которые работают от электросети. Если в вытяжке работает вентилятор, то свежий воздух сам поступает на смену удаленного.
  • Приточно-вытяжная. Механическая тяга обеспечивается не только вентиляторами на вытяжке и притоке, но и сооружением воздуховодов. Эффективность этих систем доказана в деревянных домах большой площади. Т.е. там, где естественным образом воздухообмен сложно или невозможно произвести.

Несмотря на то, что в приточно-вытяжных системах вентиляторы работают и на вытяжку, и на приток, используется обычно только одно направление. У владельца дома всегда есть возможность выбрать, что интенсивней использовать.

Вентиляционную можно снабдить управляющим устройством, которое дает возможность настраивать скорость воздуха внутри помещения. Минус состоит в том, что такое оборудование обходится достаточно дорого, а его монтаж требует специализированных инструментов и определенной квалификации.

Сейчас владельцы деревянных домов отдают предпочтение приточно-вытяжной системе воздухообмена с возможностью рекуперации.

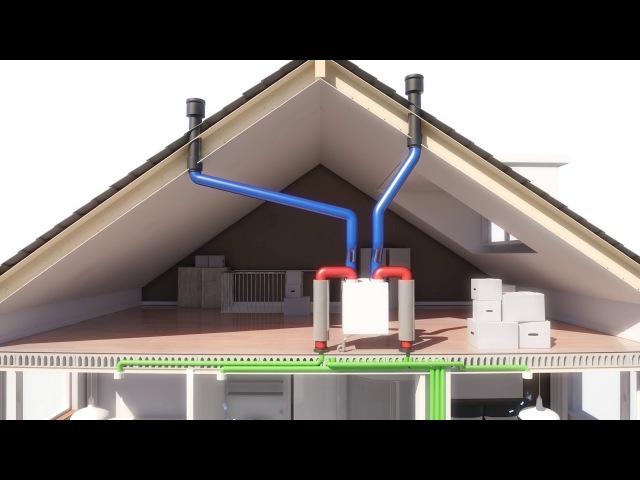

Приточная система вентиляции с рекуперацией – это идеальный вариант для деревянных домов, а также для помещений, естественный воздухообмен нарушен

Однако этот вариант имеет, как преимущества, так и недостатки. Во-первых, необходимо понимать, что потребуется дополнительное оборудование для подготовки воздуха перед подачей и для утилизации отработанной воздушной массы. Все устройства энергозависимы, значит, нуждаются в электропитании, расход которого придется оплачивать.

В качестве комплектующих будут задействованы:

  • вентилятор забора воздуха;
  • электрический обогреватель;
  • увлажнитель;
  • система фильтрации;
  • шумоизоляционные системы.

При наличии от электрического обогревателя можно отказаться, так как она априори оборудована теплообменником. Он использует в обогреве отработанный воздух, удаляемый из помещения.

Отсюда основное преимущество – владельцы дома могут значительно экономить на энергопотреблении. Кроме того, такую вентиляционную систему можно использовать летом, когда нужно охладить воздух и воспользоваться кондиционированием.

Показатели скорости циркуляции воздуха приточных систем вентиляции самые высокие. Они могут быть использованы для обогрева и для охлаждения помещений деревянного дома, но придется значительно вложиться финансово.

Устройство вентилируемого пола

Важной составляющей организации воздухообмена в срубе является вентиляция пола, фундамента и нижних венцов сруба. Система просушит пиломатериалы основания дома, значит, защитит всю постройку от гниения и грибка.

Все конструкции деревянного дома должны регулярно осушаться потоками воздуха. особое внимание следует уделить основанию: фундаменту, перекрытию, системе пола

Основные принципы и правила вентиляции основания:

  • Устройство отверстий-продух (диаметр – 10 см) с ветреной и противоположной стороны цоколя сруба. Расстояние от земли до центра этих отверстий должно составлять не менее 33-х см.
  • Сооружение пола по плавающей схеме с зазорами по периметру помещений. Зазоры неплотно прикрываются плинтусом, благодаря чему поступающий в продухи воздух может свободно выходить.
  • Формирование в конструкции пола вентиляционных отверстий, сообщающихся с подпольем. Их закрывают решетками, устраивают, если в качестве напольного покрытия использовались не натуральные половицы, а линолеум, ковролин, ламинат и подобный, не пропускающий воздух материал.

В морозный период выбранные в цоколе либо фундаменте продухи закрывают заслонками, значительно сокращающими воздухообмен, а летом ставят на них решетки.

Расстояние между самими продухами составляет порядка 2-х метров, если дом расположен в низине. Если же сруб стоит высоко, то такое расстояние должно быть увеличено, поскольку увеличивается сила ветра, а значит, и интенсивность продува.

Система вентиляции малоэтажного дома обязательно должна обеспечивать вентилирования подполья и подвалов естественным или искусственным способом

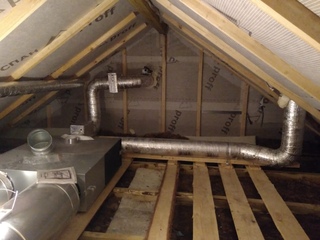

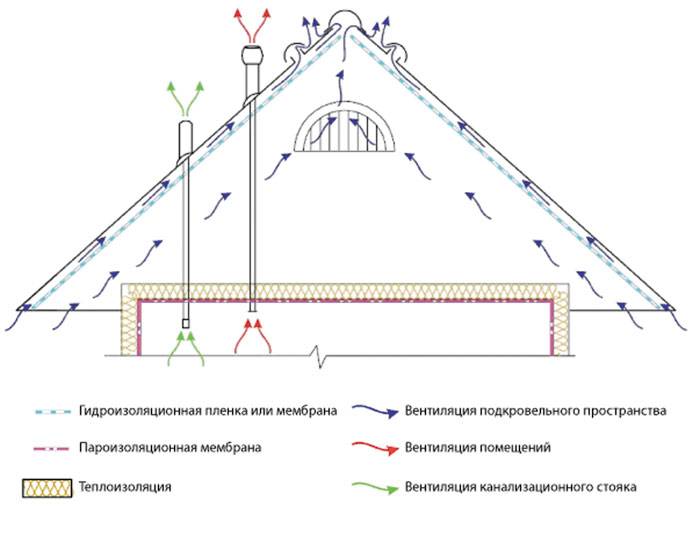

Особое внимание стоит обратить на систему воздухообмена чердаков и мансардных помещений, от которой во многом зависит состояние и долговечность крыши. Вентиляция чердака и мансарды увеличит общую сумму продухов до 500-й доли от общей площади всего дома.

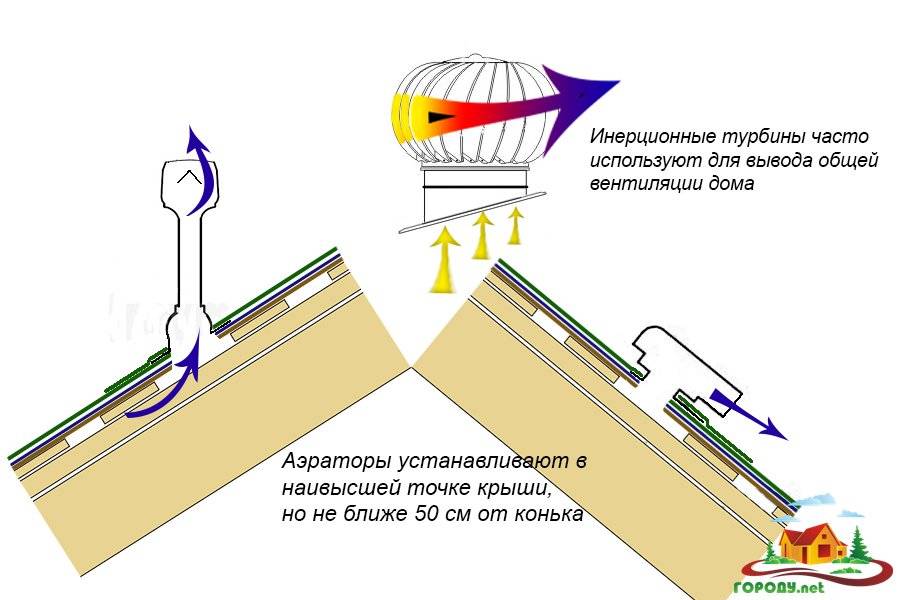

Для организации естественного воздухообмена на чердаке или мансарде устраивают фронтонные вентиляционные и слуховые окна. Вид вентиляционной конструкции подбирают, исходя из формы крыши. Понятно, что в скатных вариантах проще устроить проем во фронтоне, вальмовые и шатровые обустраивают слуховыми окнами.

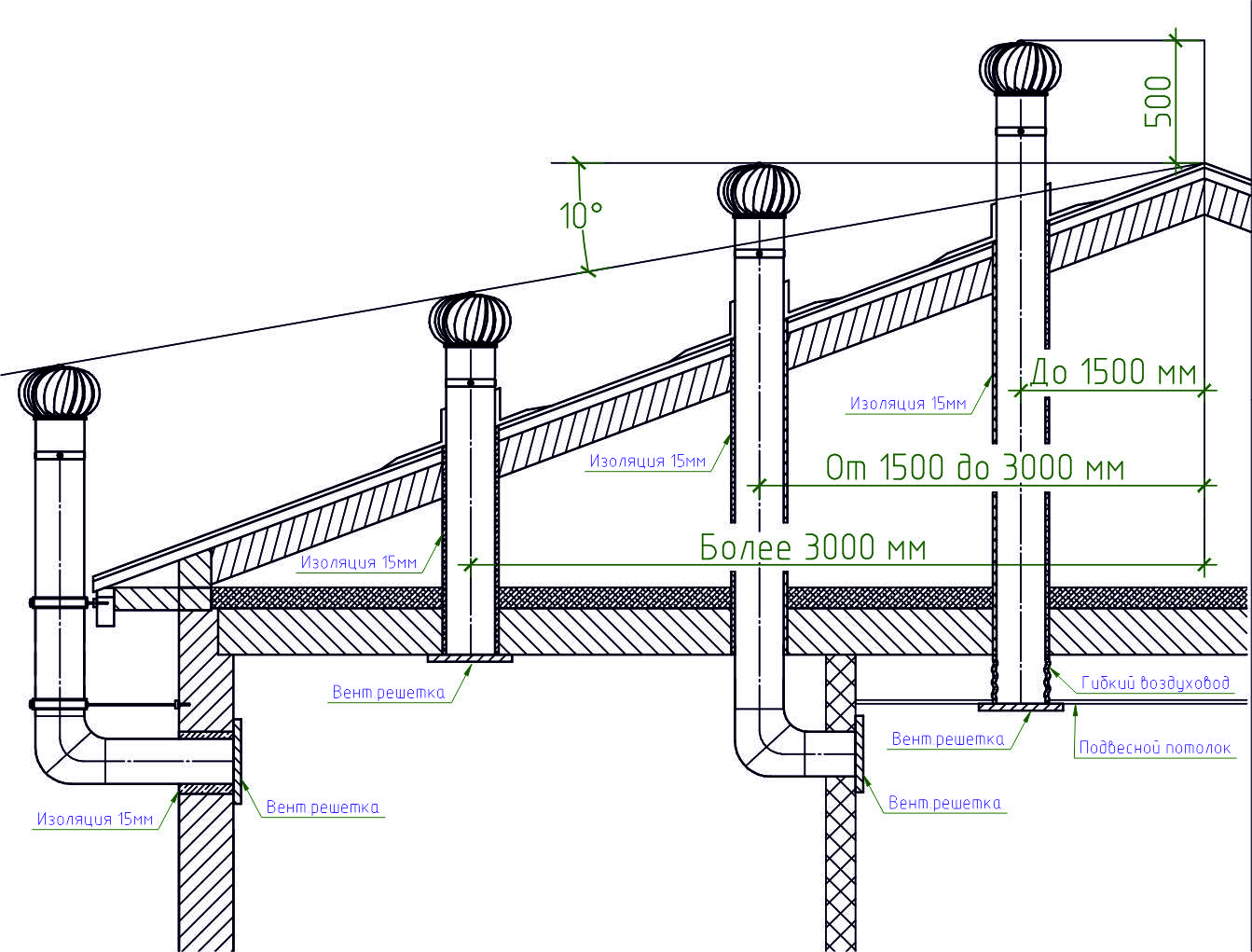

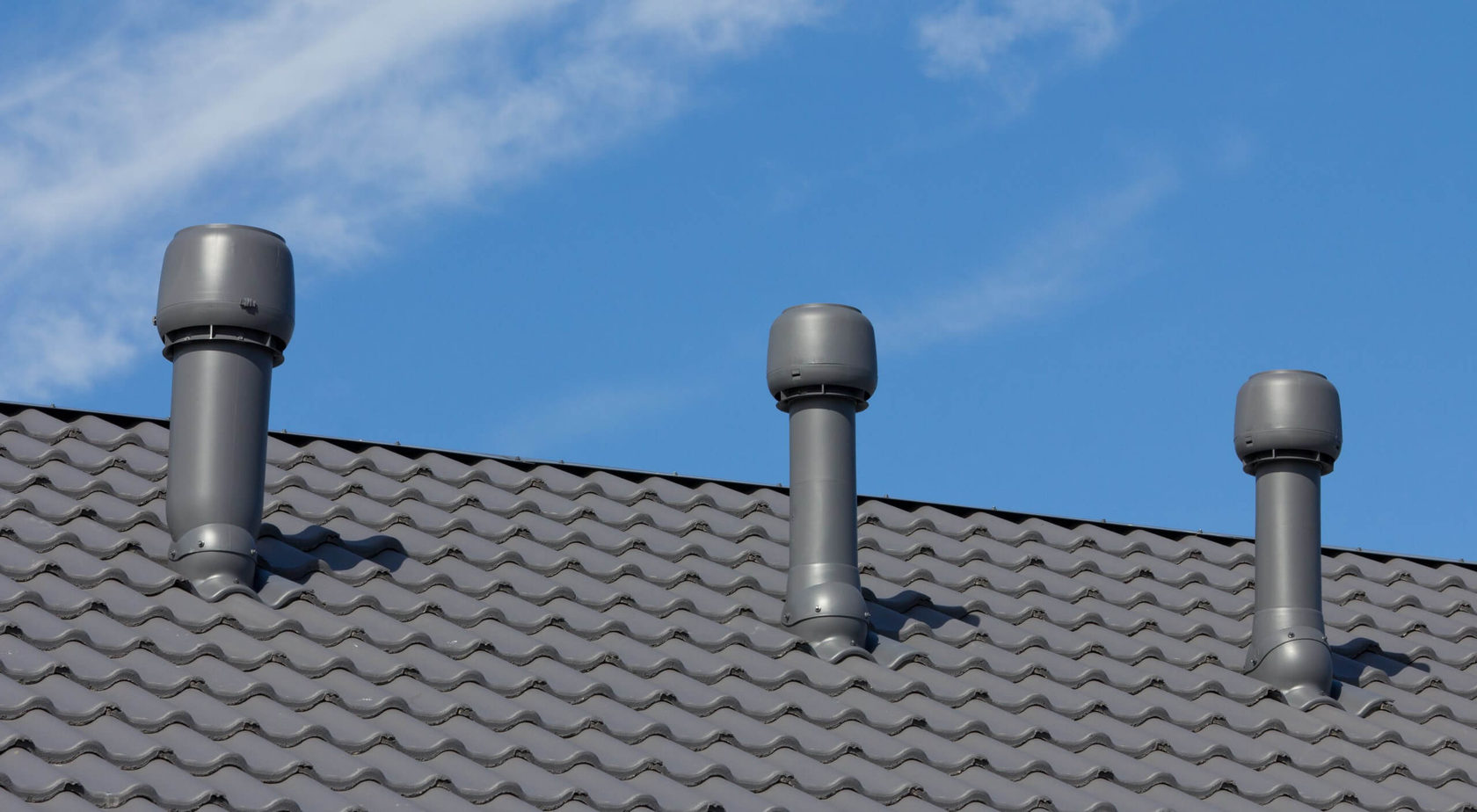

Чтобы отвести отработанную воздушную массу, потребуются вентиляционные шахты. Их чаще всего планируют в центре постройки, ближе к коньку. В летний период вентиляционные шахты могут быть оборудованы вентиляторами, так работа всей системы в жаркие безветренные дни будет обеспечена.

Если воздухообмен в пределах как холодного чердака, так и обустроенного мансардного пространства недостаточен, плесневый грибок расселяется и размножается с удивительной скоростью

Вентиляция кровли требует внимательного отношения к следующим нюансам:

  • Между изоляционными слоями, утеплителем и кровельным покрытием необходимо оставлять зазоры по 3-5 см.
  • Указанная дистанция обеспечивается устройством обрешетки и контробрешетки.
  • Теплоизоляция изнутри должна быть защищена слоем пароизоляции.
  • Слой утеплителя в кровельном пироге снаружи должен быть защищен гидроизоляцией, отделенной от кровельного покрытия вентиляционным зазором.

Соблюдение установленных норм и правил необходимо для разработки грамотного проекта . Знание строительных нормативов и заранее подготовленные чертежи помогут обойтись без проектировщиков, и при этом добиться поставленной цели – сохранить деревянный дом в пригодном для проживания состоянии.

Кондиционеры против естественного воздухообмена

Могут ли кондиционеры заменить естественную циркуляцию воздушных масс в помещении?

Любые, даже самые дорогие, климатические системы значительно уступают простому проветриванию. Хотите быстро соображать, чтобы поддержать свою работоспособность? Чаще проветривайте помещение, а еще лучше не экономьте на системе вентиляции, поскольку, например, зимой не всегда есть возможность надолго открыть окно.

Несмотря на отличные изоляционные свойства древесины, кондиционеры построенному из бревна или бруса дому не помешают. Если выбрать климатические системы, работающие на охлаждение и обогрев, можно ощутимо сэкономить на отплении

Все сплит-системы имеют два блока, которые функционируют синхронно:

  1. Внешний – это компрессор, который конденсирует хладагент;
  2. Внутренний – это радиатор, который нагревает воздух, циркулирующий вокруг него принудительно.

Воздух, который будет впоследствии охлажден, также забирается внутри помещения. Это значит, что сплит-система охлаждает и пропускает через себя одни и те же воздушные массы.

Некоторые модели забирают и уличный воздух, в том числе, однако его количество не превышает и 5%, поэтому кислород даже в этом случае не поступает внутрь помещения в должном объеме. Цена таких инноваций значительно выше стандартных технологий, а поставленную задачу они не решают.

Выводы и полезное видео по теме

Вывод напрашивается сам собой, система вентиляции – это неотъемлемая часть деревянных домов:

Если заблаговременно разобраться в том, как грамотно сделать вентиляцию в срубе и правильно ее организовать, постройка прослужит без малейших проблем долгие годы.

Расскажите о том, как устраивали систему стабильного воздухообмена в собственном доме, сооруженном из бруса или бревна. Поделитесь технологическими нюансами, которые могут пригодится посетителям сайта. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фотоснимки по теме статьи, задавайте вопросы.

Санузел в доме из бруса — вентиляция и отделка | Своими руками

Обустроить санузел в доме из бревна или бревен можно не хуже, чем в типовой городской квартире. Выбор отделки зависит только от финансовых возможностей и фантазии домовладельца.

Совсем не обязательно прятать деревянные стены за плитами, гипсоволокном или другими покрытиями. Как раз в этом случае древесину придется обработать влагостойкими составами.

Инструментов для такой обработки очень много — это всевозможные олени, лак, морилки. Все они обладают примерно одинаковым действием, но многие из них, особенно лаки, могут выделять вредные вещества при высокой температуре.

По этой причине специалисты рекомендуют использовать составы на натуральной основе — например, льняное масло или канадский воск. Из «химии» наиболее безопасными являются товары торговых марок «Тинкурила», «Белинка», «Евротекс», Пинотекс, предназначенные для домашних работ.


Смотрите также: Душ в деревянном доме своими руками


Нанести пропитку кистью или валиком на сухую поверхность, предварительно очищенную мелкозернистой наждачной бумагой.Масло наносится тонкими слоями повторно — 7-8 раз. Воск покрывается одним слоем.

Существенным недостатком влагостойких составов является то, что они прослужат недолго: обработку древесины придется производить каждые 5 лет.

Керамическая плитка в доме из бруса

Традиционный способ отделки влажных помещений — укладка плитки. Закрепить плитку прямо на бревнах конечно не получится, поэтому предварительно необходимо смонтировать доску из влагостойкого материала.Обычно для этой цели используются водостойкие ориентированно-стружечные плиты (OSB) или гипсоволоконные листы. Чтобы сохранить уютную атмосферу настоящего загородного дома, стены, как правило, не обшивают полностью: они закрывают лишь половину своей высоты или даже чуть меньше. Для крепления плит сначала монтируют деревянную обрешетку или каркас из металлического профиля. При желании в ячейки каркаса можно уложить слой утеплителя и гидроизоляции. Аналогично укладывается плитка и на пол: сначала монтируется листовой материал, а затем выполняется отделка.На штукатурку из гипса или ДСП можно наклеивать не только керамику, но и мозаику или искусственный камень.

Гипс

Интересным вариантом отделки может стать влагостойкая декоративная штукатурка. Этот материал дает огромное количество возможностей для воплощения самых смелых дизайнерских идей.

Самые популярные цветные композиции с рельефной фактурой. Неплохо будут смотреться комбинированные решения: штукатурка и плитка или штукатурка в сочетании с вагонкой.

Штукатурка наносится на утеплитель из плит плотного пенополистирола, предварительно ламинированных армирующей сеткой из стекловолокна.

Сначала с помощью мехового валика покрывают сетку толстым слоем грунтовки. Затем при схватывании шпатель равномерно распределяется по всей поверхности декоративного слоя.


Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками


Немного о вентиляции санузла в доме из бруса

Перед тем, как приступить к отделочным работам, нужно позаботиться о качественной вентиляции.Принудительный воздухообмен предотвратит появление грибковых образований, вызывающих гниение и разрушение ограждающих конструкций из дерева.

Для монтажа системы вентиляции прокладываются два воздушных канала, один из которых будет подавать свежий воздух, а другой — для удаления вытяжки. При этом сама установка размещается максимально высоко — на чердаке или на чердаке. Все части системы фиксируются на специальных кронштейнах, поскольку непосредственный контакт с деревом нарушает требования пожарной безопасности.При установке вентиляции

каналов в перекрытиях, необходимо принять меры по защите воздуховодов при смещении конструкций при усадке дома. Необходимо помнить, что вентиляторы и трубопровод должны быть выполнены из гибких и исключительно негорючих материалов. Навесная вентиляция обязательно должна быть оборудована специальными противопожарными клапанами: при пожаре они сразу перекрывают поток воздуха.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Душевая кабина в деревянном доме своими руками Как сделать душевую кабину своими руками . ..
  • Кухня в деревянном доме — отделка и материалы Отделка и оснащение кухни в …
  • Компактный угловой столик с умывальником своими руками для маленькой ванной Умывальник для очень маленькой ванной…
  • Устройство для складывания одежды своими руками УДОБНОЕ СКЛАДЫВАНИЕ ОДЕЖДЫ К …
  • Как избавиться от древоточца (деревянный дом, лестница и т.д.) Избавиться от древоточца — методы …
  • Устройство балкон в деревянном доме Как сделать балкон в деревянном …
  • Мебель из газетных трубочек своими руками — прикроватная тумбочка Прикроватная тумбочка с плетеными дверцами После ремонта …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Вентиляция мансарды своими руками | Своими руками

    Для комфортного проживания людей в доме необходимо обеспечить подачу свежего воздуха в жилые помещения и удаление загрязненного или отработанного воздуха из туалета, ванной, кухни и т. Д.

    В то же время чердак имеет свою специфику.

    В результате конвекции теплый насыщенный паром воздух из нижних помещений здания поднимается под крышу.

    Помимо дискомфорта, который он доставляет обитателям чердака, теплый влажный воздух представляет опасность для деревянной конструкции кровли и установленного в ней волокнистого утеплителя, так как при попадании в холодную зону (под кровлю), пар превращается в конденсат, который может их увлажнять.Поэтому для удаления лишнего теплого воздуха есть смысл предусмотреть в том числе вытяжку из чердачных помещений.

    Воздухообмен может быть естественным (воздух движется самотеком за счет естественной тяги) и принудительным (механическим, за счет двигателя, оснащенного вентилятором).


    Ссылка по теме: Мансарда Мансарда своими руками


    Существует четыре основных решения по установке вентиляции в здании в целом и на чердаке в частности:

    • с естественным притоком и вытяжкой;
    • с принудительным притоком и естественным отбором;
    • с естественным притоком и принудительным отбором;
    • с принудительным напуском и отводом.

    Самое дешевое решение — первого типа. В этом случае постоянную подачу свежего воздуха можно обеспечить с помощью специальных оконных или настенных приточных устройств (клапанов).

    Такие 5 устройств не производят шума. Клапаны, встроенные в оконную конструкцию, способны проветривать помещение при закрытой заслонке. Предлагаются как для вертикальных, так и для наклонных (мансардных) окон.

    В частности, мансардные окна с лабиринтной задвижкой в ​​верхней части рамы.Также существуют модели с окном-вентилем, совмещенным с ручкой для открывания створки. Чтобы установить настенный вентиль, проделайте во внешней стене отверстие небольшого диаметра. Клапан изготавливается, как правило, из пластика.

    Состоит из воздуховода (диаметр 80–160 мм), решетки воздухозаборника (крепится со стороны улицы) и головки (устанавливается изнутри помещения) с устройством для ручного или автоматического регулирования расхода воздуха. Принцип работы этого устройства может быть разным.

    Например, есть так называемые гигрорегулируемые клапаны, в которых поток воздуха автоматически изменяется в зависимости от относительной влажности в помещении: чувствительный к влажности датчик в помещении соединен с заслонкой, которая уменьшает или увеличивает поперечное сечение потока. -секция и тем самым контролирует воздушный поток.

    Пристройка на чердаке

    Что касается вытяжки, то для ее организации используются вентканалы (из пластика или оцинкованной стали), проложенные в здании на этапе его возведения, того или иного сечения (круглого, прямоугольного и др.). Входные проемы в каналах располагаются, как правило, под потолком помещения, закрывая их специальными решетками.

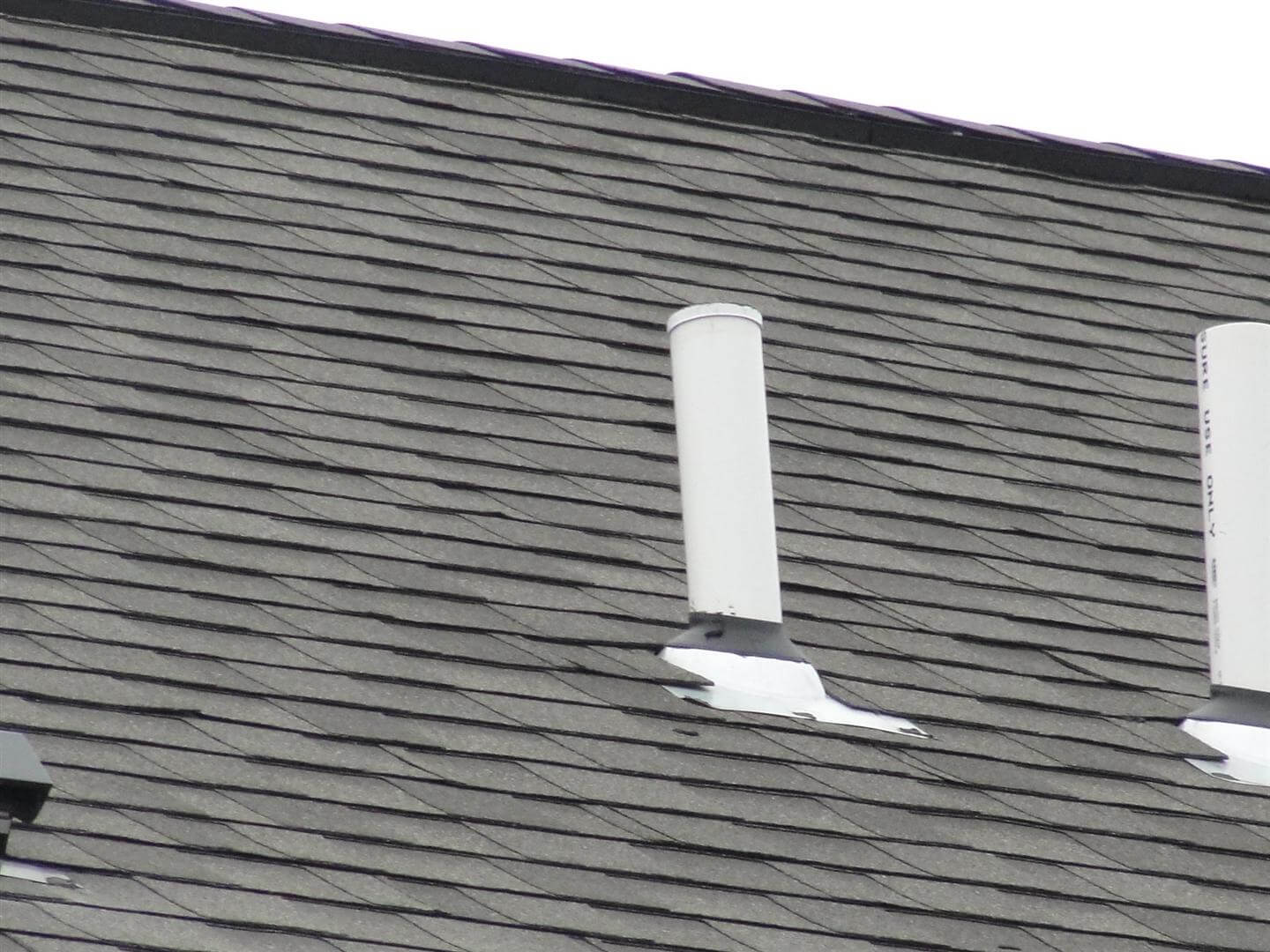

    Вентиляционные каналы выводятся через крышу на улицу. Система с естественным притоком и вытяжкой является существенным недостатком: она работает только в холодное время года, поскольку для циркуляции воздуха требуется значительная разница температур на улице и в доме, которой нет в теплые месяцы.


    Читайте также: Кондиционирование и вентиляция в доме своими руками — расчеты от А до Я


    Естественный приток с принудительной вентиляцией

    В этой системе отсутствует система с естественным притоком и принудительной вытяжкой. Он предполагает использование одинаковых настенных и оконных клапанов для подачи свежего воздуха. Однако вытяжка обеспечивается механическими вентиляторами, встроенными в вытяжные каналы.

    Итак, готовая продукция — гидроизоляция выводов вентиляционных труб на крышу с вентилятором, вставленным в головку.Также корпус вытяжных вентиляторов производительностью от 80 до 7000 м3 / ч монтируется на «минисети », которые остаются между горизонтальным перекрытием чердачного помещения и коньком крыши.

    Кроме того, входные отверстия в вытяжных каналах закрываются решетками с регулируемыми заслонками, управляемыми вручную или автоматически, что позволяет контролировать объем удаляемого теплого воздуха и тем самым экономить тепло.

    Такие вытяжные вентиляторы работают с низким уровнем шума и не слышны в жилых помещениях.У них минимальное потребление электроэнергии, поэтому они не приведут к значительному удорожанию эксплуатации здания.


    Ссылка по теме: Как переделать чердак в чердак


    Гибридная вентиляция чердака

    Еще один вариант — так называемая гибридная вентиляция.

    Подразумевает использование каналов для естественной вытяжки, к которым подключается механический вентилятор низкого давления.

    В холодное время года вентилятор не работает, а его лопасти сконструированы таким образом, что не мешают естественной тяге.Однако летом его включают, поддерживая в канале давление, сопоставимое с естественной тягой. Включение осуществляется вручную или автоматически (по датчику температуры или скорости воздушного потока).

    Следует отметить, что полностью принудительная вентиляция — решение затратное и, по мнению многих специалистов, вряд ли оправданное в условиях загородного дома, расположенного в экологически чистом месте.

    Ведь лучше дышать действительно свежим воздухом, а не воздухом, прошедшим через механический вентилятор (со смазкой), фильтр (со временем забивающийся пылью) и воздуховоды (застойная пыль скапливается в застойных зонах).Однако принудительный воздухообмен может быть оправдан, когда в доме проживают аллергологи или когда здание находится недалеко от оживленной трассы.

    В заметке:

    Согласно МГСН 3.01 -96 «Жилые дома», рекомендуемый воздухообмен в жилом доме (на человека) 30 м 3 / ч

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Способы организации вентиляции в ванной Как сделать вентиляцию в…
  • Вентиляционная сетка на вытяжку своими руками — крепление на магнитах СЕТКА НА КРЮЧКЕ НА КУХНЕ …
  • Как сделать вентиляцию в доме своими руками. Расчет. Как рассчитать и сделать правильный …
  • Вентиляция в ванной на чердаке своими руками Как сделать вентиляцию в ванной …
  • Устройство вентиляции в доме — варианты, виды и способы Вентиляция в доме своими руками…
  • Вентиляция для теплицы своими руками Самодельная вентиляция для теплицы В пошлом …
  • Шкафы на чердак своими руками Шкафы на чердаке Благодаря стенам, выполненным …
    Подпишитесь на обновления в наши группы и поделитесь.
    Давай дружить!
  • .

    Деревянный дом — недоработки и ошибки в строительстве (+ фото) | Своими руками

    При строительстве деревянных домов рабочие часто допускают ошибки, одни из которых бросаются в глаза сразу, а другие проявляются со временем в процессе эксплуатации коттеджа. Как избежать этих недостатков или исправить их, если они заявили о себе «во весь голос»? В статье речь пойдет только о бревнах из массива, дома из клееного бруса, каркасно-панельные и каркасные мы рассматривать не будем.

    Главная технологическая особенность домов, построенных из древесины естественной влажности, — это их склонность к отложениям.В первый год он самый значительный. В целом каркас садится за 7-8 лет (до 1 см на каждую корону). Общая осадка может составлять 10-12 см, но иногда достигает 15-20 см. См. Также проектирование и строительство. Как показывает практика, большинство дефектов возникает именно из-за несвоевременного принятия мер по компенсации осадочных процессов. Хотя, конечно, есть и другие причины их появления.

    Тройка лидеров

    Сараи в деревянном доме


    Если ранжировать все строительные ошибки по тому, насколько часто они допускаются, то тройку лидеров выйдет неправильное выполнение вентиляционных отверстий — вентиляционных отверстий в плинтусе, которые служат для проветривания подполья в подвале здания.Площадь взрыва должна составлять 1/400 от площади метро. Но не только это важно. Следует предусмотреть систему продувки, чтобы подземные помещения вентилировались со всех четырех сторон. Распространенная ошибка — отсутствие подрывников в цоколе заглушки под перегородками. Снаружи строители проделывают вентиляционные отверстия, а внутри забывают. В результате образуются застойные зоны, которые не вентилируются, что может привести к нарушению температурно-влажностного режима в подполье и, как следствие, к загниванию черновых полов.


    Ссылка по теме: Строим дом своими руками — исправляем ошибки


    Гидроизоляция фундамента деревянного дома


    На втором месте по количеству наиболее часто допускаемых ошибок — недостаточная гидроизоляция фундамента и отсутствие вагонки. Чтобы влага не просачивалась в бревна через фундамент, необходимо его качественно гидроизолировать. Однако на практике иногда строители относятся к этой работе небрежно: обходятся без выравнивания поверхности фундаментной ленты битумной мастикой или вместо двух-трех слоев рубероида используют один.В этом случае нижний бревно никогда не будет плотно ложиться на основание, а значит, неизбежно образуются щели, что значительно снизит теплоизоляцию здания. Еще одна ошибка, касающаяся этой части конструкции дома — отсутствие подкладки. Вагонка — это «нулевой» венец, технологическая доска, на которую опираются стены. Укладывается поверх плинтуса на гидроизоляцию, под нижний венец бревна. Это очень удобный конструктивный элемент, который выполняет функцию отсечки капиллярной влаги, и его можно заменить после разрушения без потери качества основной стены.Вагонку делают из лиственницы или из ели или сосны, но затем пропитывают. Оптимальная толщина доски — 50 мм.

    Неправильная установка окон в доме из дерева


    Третья (но не менее значимая) частая ошибка — неправильная установка окон (дверей). Основные нарушения технологии происходят во время подготовки проемов. Сначала строители оставляют монтажные зазоры недостаточной ширины. Зазор должен превышать расчетную усадку стены на вертикальном отрезке, равном высоте проема, не менее чем на 20%.

    Это связано с необходимостью компенсации горизонтальной усадки бревен. Как правило, для стандартного окна по бокам и снизу оставляют проем не менее 1,5 см, а сверху будущей рамы -6-7 см (но в каждом индивидуальном случае размеры зазоров равны определяется проектными расчетами). Через несколько лет после завершения строительства разрыв может сократиться до нуля. Если зазора мало, из-за усадки дома через время окна не откроются должным образом или их даже можно выдавить.

    Процесс заселения дома зависит от исходной влажности материала, конструкции и условий сушки сруба

    Во-вторых, оконную коробку иногда жестко крепят не к закладным элементам, а непосредственно к стенам здания. Это грубая ошибка. В процессе усадки или набухания сруба (бруса) все элементы сруба должны иметь возможность перемещаться относительно друг друга, поэтому в деревянном доме исключены жесткие крепления.Окна крепятся не непосредственно к стенам, а к специальной решетке, называемой опалубкой (или черновой коробкой, окладом, окном). Обычно это делается следующим образом: на торцах бревен, выходящих в оконный проем, вырезают паз сечением 50 х 50 мм, в котором на уплотнитель из пакли ставится уплотнительная бочка. Второй способ более сложный: на концах бревен вырезается продольный шип, насаживая на него планку с соответствующей проточкой. Зазор между перемычкой и верхом проема заполняется пастой или (что более предпочтительно) современными прокладочными льняными или джутовыми утеплителями.Оконная коробка крепится к опалубке гвоздями или саморезами, длина которых не превышает общую толщину рамы и опалубки.


    Ссылка по теме: Остекление веранды деревянного дома своими руками — пример с фото


    Заключение эксперта

    «Допускается большое количество ошибок при устройстве кровли в деревянном доме. Так, для стропильной системы часто используют древесину II или III сорта, у которой много сучков, что может привести к снижению нагрузки. несущая способность стропил.Нередко обрезка стропильных ног производится неправильно, в результате чего они неправильно соединяются с мауэрлатом: образуются зазоры, куда строители кладут отбивные, пытаясь выправить положение. Но со временем эти бруски засыхают, и стропильная нога проседает. В результате в крыше происходит прогиб, который нарушает пункт 5. 11. СНиП 3.03.01-87: «При установке деревянных колонн, стоек и т. Д., А также при стыковке их элементов необходимо добиться плотного прилегания концов ответной конструкции.Зазор в стыках с одного края не должен превышать 1 мм. Перекрестные слоты не допускаются. «Часто делается слишком большой шаг стропил, что также приводит к недостаточной жесткости конструкции крыши. Эти ошибки не фатальны, их можно исправить усилением стропильной системы по разработанной конструкции.

    Но есть ошибки, которые нельзя исправить. К ним относятся: нарушение целостности пароизоляционного слоя или полное отсутствие пароизоляции, невыполнение утепления пароизоляции перед свесом кровли, резка металлочерепицы болгаркой, отсутствие вентиляции кровельного пространства, недостаточное утепление. мансарды.

    Следует помнить, что согласно п. 6.37. СНиП N-25-80 «Деревянные конструкции», «… деревянные конструкции должны быть открытыми, хорошо вентилируемыми, по возможности доступными во всех частях для осмотра, профилактики, возобновления защитной обработки древесины».

    Другие ошибки при строительстве деревянного дома


    Выше приведены наиболее распространенные ошибки при строительстве, но есть и другие, помимо них. Например, неправильное соединение бревен по углам постройки.Грамотно выполнить угловые замковые соединения — основная задача при возведении каркаса. Это важно как с точки зрения теплоизоляции здания (рубленый дом промерзает в углах, а не на стенах), так и с точки зрения прочности конструкции.

    Различают два основных способа срезания угла: «в лапу» (без остатка, когда концы бревен не выходят за внешнюю плоскость стены) и «в угол» (с остатком). При такой же площади значительно дешевле обойдется дом, соединения которого производятся «в лапу», так как на вопросы при распиловке «в угол» уходит 0,6 м бревна.Но специалисты не рекомендуют такую ​​экономию.

    При сборке бревна в лапу угловые стыки являются наиболее уязвимым местом

    Дело в том, что при вырубке остатком углы постройки защищаются от дождя и ветра выступающими частями бревен, и такой дом получается теплее. Сегодня часто можно встретить дома сруб без остатка, где применяется соединение бревен «ласточкин хвост».Его особенность в том, что лапа (конец бревна, обработанный на пяти гранях) имеет форму трапеции, постепенно сужающуюся к основанию бревна. Все отклонения в разметке лап могут привести к нарушению геометрии углов бревна и потере их герметичности. Обшивка уголка методом «ласточкин хвост» не обеспечивает должной теплоизоляции постройки, поэтому давно применяется для хозяйственных построек.

    Часто возникают дефекты, связанные с порезами.А точнее с их отсутствием или некорректным исполнением. Перевороты — это внешние перевязки стен с внутренними стенками, которые служат для сохранения стен заданной геометрии. Они представляют собой ребра жесткости и выполняются на стенах длиной более 7,5 м. В противном случае стены начнут коробиться, а дом будет напоминать бочку.


    Ссылка по теме: Ошибки при установке отопления и как их исправить самостоятельно


    Любые бревенчатые дома, какими бы они ни были построены, требуют заделки межжелудочковых щелей. В качестве промежуточного утеплителя используют льняное семя, хлопок, джут, лноватин и другие материалы. Следует помнить, что хотя герметизация — это не дешевая услуга, на ней нельзя сэкономить и нанять неквалифицированных рабочих для ее выполнения. Иначе без трещин не обойтись. Швы заделать дважды. Первое время при строительстве дома прокладка герметика между щелями и соединительными стаканами. Второй — после основных осадков (через 1-1,5 года).

    Также допускаются нарушения при кладке потолков, что приводит к их зыбкости, колебаниям под действием нагрузок и сокращает срок эксплуатации здания в целом.Особенно часто это происходит, если дом возводится без проекта. Причин неустойчивости полов несколько. Во-первых, неправильное расположение балок — строители укладывают их не перпендикулярно, а параллельно длинной стене. Если, например, семиметровое бревно накрыть семиметровым бревном, оно прогнется даже под собственным весом, не говоря уже о других нагрузках. Во-вторых, иногда строители неправильно врезают балки в венцы дома, делают так называемые выбоины, в результате чего балка не полностью упирается в бревно. И, наконец, еще одна причина — недостаточная жесткость балки, особенно в случае большого пролета.

    Мнение эксперта

    «Мы часто сталкиваемся с тем. Что некомпетентные строители вместо обшивки ящиков прибивали доски к проему окна, чтобы снять давление на оконную конструкцию. Это не решит проблему: помимо того, что давление будет продолжаться, есть вокруг окна еще будут трещины.Отсутствие облицовки часто приводит к деформации окон, которые приходится демонтировать. Возможны два варианта — демонтаж без сохранения окна и демонтаж с сохранением окна. В первом случае удалите старые листья, обрезки, откосы, подоконники, затем разрежьте раму поперек отрезков и выньте. Дверь очищается от мусора и обрабатывается по периметру антисептиком. Следующим этапом является установка кожуха и установка нового каркаса, который крепится к проему с помощью скрытых креплений к нагулам или анкерным пластинам.

    После навешивания створок (если есть) или вставки стеклопакета в раму проемы матируются и по всему периметру наклеиваются финишные пароизоляционные ленты. Во втором случае снимаем старые створки, прорезаем монтажную пену, аккуратно снимаем крепеж и старые элементы каркаса. Вырежьте отверстие для кожуха. А дальше действуют так же, как и в предыдущем варианте. «

    • Согласно СНиП 2.01.07-85 «Нагрузки и удары», перекрытия жилых домов должны выдерживать равномерно распределенную нагрузку не менее 150 кгс / м2
    • Согласно СНиП 3.03.01-87 предельные отклонения от проектной глубины резов не должны превышать ± 2 мм.

    Ответственный дизайн дома


    Клееный брус всегда был одним из самых привлекательных материалов для частных застройщиков. А в силу особенностей текущей экономической ситуации он становится вдвойне привлекательным, так как цены на него выросли не более чем на 5% по сравнению с осенью.Однако даже самый качественный материал не спасет от ошибок строителей. Неправильные расчеты или ошибки при установке могут привести к плачевным последствиям. Специалисты рекомендуют при строительстве дома из клееного бруса в первую очередь обращать внимание на ответственные конструкции дома: несущие балки, межэтажные перекрытия, стропильную систему. Именно здесь чаще всего возникают недостатки, что наглядно демонстрирует рисунок ниже. Первое, что обращает на себя внимание, — это деформация коньковой балки, произошедшая из-за желания сэкономить.Для этой конструкции крыши следует использовать специальный клееный брус. Он ненамного дороже клееного бруса, но при выборе неподходящего материала балка деформируется, открывается крыша, что может привести к нарушению работы инженерных систем, разрыву электропроводки или водопровода, смещению стальной дымоход и огонь. Для обустройства межэтажных перекрытий следует выбирать и клееный брус, чтобы они выдерживали расчетные нагрузки и не гнулись.


    Ссылка по теме: Как уменьшить усадку деревянного дома


    Строительные ляпы и их проявления в деревянном доме


    Если по каким-то причинам заказчик при строительстве не отследил нарушение технологии или приобрел готовый дом со строительными дефектами, то в процессе эксплуатации здания эти ошибки неизбежно дадут о себе знать. «Индикатором» многих из них является холодное время года, когда вроде бы уютный дом начинает странно себя вести: из-под пола дует, окна «плачут», промерзают углы, на крыше скапливается большой слой снега и т. Д. .

    Не стоит расстраиваться, как броситься что-то переделывать. Лучше всего пригласить специалиста в области строительной экспертизы — он поставит «диагноз» и даст рекомендации по исправлению ошибок.

    Заметим сразу, что многие из них смертельны, то есть исправлению не подлежат, поэтому с такими дефектами придется мириться (если они не чреваты угрозой жизни и здоровью жильцов). или не приводят к постепенному разрушению здания) или обратиться в серьезные проектные организации, которые смогут разработать проект реконструкции дома.

    Поговорим о наиболее типичных проявлениях строительных «грубых ошибок». Первый из них — холодные полы первого этажа. Причина — неправильно сделанная изоляция пола. Для Москвы и Подмосковья общая толщина теплоизоляции в этой части дома должна быть не менее 150 мм, иначе тепло уйдет под землю. Но зачастую разработчики экономят на утеплителе и кладут не более 100 мм, в результате чего пол становится холодным. Можно ли обезжиривать полы?

    Теоретически — да, разобрав их и уложив недостающий слой теплоизоляции.Но если в комнате первого этажа встроенная мебель, камин и т. Д., То такая переделка не всегда возможна.

    Проблема выдувания стен также связана с некачественным утеплением дома, но могут быть и другие причины появления трещин между венцами. Первый — это развешивание бревен на нагель. Для нагеля необходимо использовать материал прочнее бревна: древесина березы или дуба. Влага нагеля должна быть такой же, как у дерева: при высыхании и ноготь, и лунка сжимаются.Однако иногда рабочие собирают бревна с помощью металлических нагелей, в том числе — из арматуры (на их рифленой поверхности бревно обязательно будет висеть).

    Вторая причина появления прорезей — недостаточная нагрузка на бревно. Самая проблемная зона — фронтоны, так как нагрузка на них намного меньше, чем на стены дома. Поэтому бревна искусственно «нагружают»: на саморезы кладут цепи, с помощью которых стягивают фронтоны, что способствует их более равномерной усадке.

    Кроме того, трещины могут появиться в результате скручивания бревен из-за злой древесины (спиралевидной формы ее волокон). При сушке, особенно в случае резкого включения отопительной системы, одревесневшие поленья начинают скручиваться. Избавиться от трещин поможет тщательная их конопатка.

    Почему в доме холодно? Причина может заключаться в неправильной толщине стен. Например, заказчик, не знающий вопросов строительства, поверил недобросовестному застройщику, который заверил: «Мы всегда строили, и все было хорошо», и не удосужился выяснить, сколько бревен (бруса) необходимо, чтобы обеспечить комфорт в помещении. коттедж.По теплотехническим расчетам для дома ПМЖ в Подмосковье диаметр бревна должен быть 26-28 см, толщина бруса — не менее 200 мм. Если вы серьезно обеспокоены тем, что в доме сложно поддерживать комфортную температуру, выполните следующий тест.

    При комнатной температуре 24 ° C измеряют температуру внутренней поверхности стены. Она должна быть не менее 20 ° C или разница не должна превышать 4 ° C.Если разница температур больше, очевидно, что зданию требуется дополнительная изоляция.Есть ошибки, которые можно хотя бы частично исправить. К ним относятся, например, прогиб потолка из-за его недостаточной жесткости. Ситуация не редкость: заказчики хотели максимально открытого пространства студии, строители решили задачу. Но нагрузку на перекрытие никто не рассчитывал.

    Как только на верхнем этаже поставили мебель, сантехнику и т. Д., Потолок стал проседать. Особенно это заметно в центре потолка нижнего этажа. Если бы это было только в эстетике, не страшно, но это как раз тот случай, когда ошибка связана с угрозой жизни (разрушение перекрытия в результате недопустимой нагрузки).Для усиления этого конструктивного элемента вам придется использовать опоры надомкраты. А их сечение и места установки должны определить инженеры-конструкторы. Автор этих строк видел столбы, которые со временем «украсили» одну из жилых комнат деревянного дома. И хотя проблема в этом случае решена конструктивно, эстетическое восприятие интерьера пострадает.

    К исправимым можно отнести ошибки, связанные с установкой стального двустенного дымохода, установленного без учета тяги дома.К сожалению, с этой проблемой сталкиваются многие владельцы загородных коттеджей. Чтобы минимизировать влияние тяги на дымоход в деревянных домах, необходимо использовать самонесущие вертикальные дымоходы, которые крепятся только в нижней части (к стене или полу), без жесткой фиксации в местах прохода через перекрытия верхних этажей и кровля.

    Тогда дымоход будет откладываться одновременно с конструкцией, к которой он крепится. Но если дымоход монтировался без учета осадочных процессов, то в первый-второй год эксплуатации дома его перекос и деформация неизбежны.В этом случае требуется реконструкция: удаляются жесткие крепления к стенам (а именно причина деформации) и переустанавливается дымоход только в его нижней части (к полу).


    Ссылка по теме: Как построить недорогой деревянный каркасный дом своими руками


    При ошибке в строительстве виноваты собственники


    Во всех вышеперечисленных случаях мы говорили об ошибках строителей, но есть и такие, которые допускают сами хозяева при эксплуатации коттеджа.Одно из них — нарушение отопления дома, вызывающее деформацию внутренней и внешней частей бревна.

    Идеальная ситуация, когда отопление запускается в начале отопительного сезона и постепенно доводят температуру в помещении до 20 * С. Если огонь заводится зимой, то необходимо обеспечить очень медленное повышение температуры — сначала на 5 ‘С, то на 10 * С, а не сразу 24’ С. Кроме того, нельзя забывать о соблюдении нормативной влажности, ведь при включении отопления воздух в доме становится суше.Следует позаботиться о ее влажности, ведь в том количестве свежего воздуха, которое поступает при проветривании, влаги недостаточно для достижения нормативных показателей (45%).

    Еще одна ошибка, связанная с неправильной эксплуатацией, — это закрытие выброса в атмосферу на зиму. Это, как говорится, классика жанра. Стало похолодало, задула пурга, ударил мороз, хозяева тут же выбежали во двор, чтобы закрыть воздух. Зачем? Да потому что из-под земли начинает дуть, полы становятся холодными.А они становятся холодными, потому что при строительстве слой теплоизоляции тоньше, чем требуется. Конечно, отчасти будет решена проблема сохранения тепла в доме и решатся изолированные трубы отопления, которые находятся в подполье, и спасут от замерзания, но это палка о двух концах. Специалисты говорят, что в метро необходимо создавать вихревые потоки. С этой задачей и призваны справиться противоречия. Если они закрыты, воздух в подполье будет иметь фунтовую температуру, что приведет к образованию конденсата на деревянных поверхностях, а балки перекрытия могут начать гнить.

    И, пожалуй, следует отметить еще один недостаток от хозяев дома. В домах из натуральной влажной древесины есть жесткие детали, которые либо не оседают, либо они значительно опущены, чем сам каркас. Это колонны, колонны, столбы. На таких опорных конструкциях, как правило, ставятся домкраты — винтовые регулировочные механизмы, позволяющие уменьшить высоту опор так, чтобы она соответствовала высоте стен сруба. Домкраты можно ставить как сверху, так и снизу, но в последнем случае удобнее производить регулировку.Делать это нужно при строительстве здания (от двух-трех до пяти лет).

    В среднем достаточно проводить процедуру четыре раза в год. Это просто, и хозяин дома с этим справится: на компенсирующем домкрате есть винт и гайка; винт поворачивается и столб опускается в положение свободного подвешивания (при легком ударе кяника или рукой он немного сдвигается), затем гайку поворачивают, и столб зажимается. Однако довольно часто владельцы забывают о необходимости регулировать домкраты.В результате отстой стен получается неравномерным, винты деформируются — отклоняются от вертикали и, следовательно, перестают выполнять свою задачу. Кроме того, если они не из нержавеющей стали или не покрыты специальным составом, они могут заржаветь, и тогда их будет сложнее повернуть.

    Мы упомянули только самые основные ошибки. Тем, кто только начинает строить дом из дерева естественной влажности, хочется пожелать одного: будьте бдительны!

    Как уменьшить количество трещин в древесине?


    В первую очередь необходима правильная обработка дерева.В рубленом доме, скорее всего, трещин будет меньше, потому что защитные слои древесины останутся нетронутыми. В оцилиндрованном бревне, в профилированном брусе или брусе естественной влажности можно избежать трещин, применив укрывные материалы на концах каждого куска бревна или бруса. То же самое сейчас делается и в конструкции из клееного бруса. Брус теряет влагу, что приводит к неравномерной усадке и растрескиванию. При покрытии торцов специальными составами скорость высыхания древесины через внешние поры уменьшится, влага будет уходить равномерно по и поперек волокон, так что трещины будут меньше.Вторая — компенсационная канавка по высоте. Его можно выполнить с двух сторон, как снизу, так и сверху. Его размер примерно 1/10 от высоты бревна, и если диаметр бревна 24 см, то внизу я оставляю 2,4 см, а на компенсационной канавке сверху.

    Зачем нам Замятин?


    Если два бревна первого венца лежат на фундаменте, то следующие два (их называют незакрытыми) «висят» на них, поэтому между бревнами внахлест и лентой фундамента остается значительный зазор.Как его залить? Некоторые строители считают, что до закрытия их осталось всего год, так как они способствуют лучшей вентиляции бревенчатого дома и, как следствие, его высыханию. Остальные сразу их закрывают. Этот вопрос следует решать на этапе проектирования при расчете нагрузки на фундамент. Если это проем не заполнить или засыпать посторонним материалом (печным кирпичом, утеплителем досками), то есть вероятность, что нагрузка будет отличаться от предполагаемой (может произойти провисание поленьев).Чаще всего для закрытия зазора используют полуостержень (так называемый «замятин»). Укладывать их желательно вместе со сборкой стен, иначе через год поленья дадут усадку, а «замятин» будет из свежесрубленного дерева, а при его высыхании неминуемо образуются щели. Полунезначительные следует помещать на просмоленную или промасленную паклю.

    Деревянный дом — ошибки при строительстве — фото

    1. Разрушение фундамента — марка и класс бетона не соответствуют проектному решению.2. В планке решетки вентиляционные отверстия (продувки) не делаются. 3,6. Необработанные полы антисептиками. 4. Пиломатериал поврежден грибком, недостаточная вентиляция подполья. 5. Закрывать воздух на зиму не рекомендуется

    1. Разрыв слоя гидроизоляции и разрушение фундамента из-за неправильно подобранной марки бетона. 2. Конопатка каркаса, уложенного на заплатку. Материал скручивают и вяжут в межжелудочную прорезь 3,9.Сквозные щели между фундаментом и первым венцом, отсутствие накладной доски. 4. Между обсадной колонной и бревном оставляют компенсационный зазор. 5. Замерзание в районе оконного блока. 6. Несущие стены второго этажа опираются на балки первого этажа. Неудачное конструктивное решение. 7. Деформация клипеуса из-за усадки балки. 8. Размер вентиляционного отверстия не соответствует нормативам. 10. Зазор более 5 мм, деформация венца, трещины по ламелям

    Деревянный дом — недоработки и ошибки в строительстве: Все фото к артикулу


    .

    © Автор: замечательный специалист Т.Каркаулова

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Ошибки при утеплении и ремонте кровли Наиболее частые ошибки при …
  • Как утеплить дом из ракушечника (ракушняка) Теплоизоляция построенного дома …
  • Как утеплить фундамент (вертикальная гидроизоляция) Нужна ли изоляция для ленточного фундамента Мой…
  • Строительная экспертиза деревянного дома Дом из дерева и строительство …
  • Мансарда своими руками — Устройство и монтаж стены стены Продолжаем разговор о строительстве мансарды . ..
  • Как и чем утеплить пространство под домом на столбчатом фундаменте Как лучше утеплить пространство …
  • Тамбур в загородном доме, загородном доме своими руками — чертежи и советы архитектора КАК ПОСТРОИТЬ ТАМБУР — ЧЕРТЕЖИ…
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Вентиляция на чердаке на чердаке своими руками | Своими руками

    От наличия вентиляции на чердаке зависит не только комфорт его обитателей, но и долговечность постройки. Особое внимание ей стоит уделить в том случае, если вы ставите чердак на чердаке.

    Устроить вентиляцию в утепленной крыше дома — довольно сложно. Помимо отвода дождевой воды из вентиляционной трубы, необходимо позаботиться о сохранении теплоизоляционных свойств крыши и декоративной отделки потолка.Следует, например, подумать о том, как пропустить трубу через слой утеплителя, толщина которого может достигать 25 см, и как устроить вход трубы в сплошной настил из листовых досок, служащий перекрытием чердак.

    Устройство вентиляции в ванной на чердаке

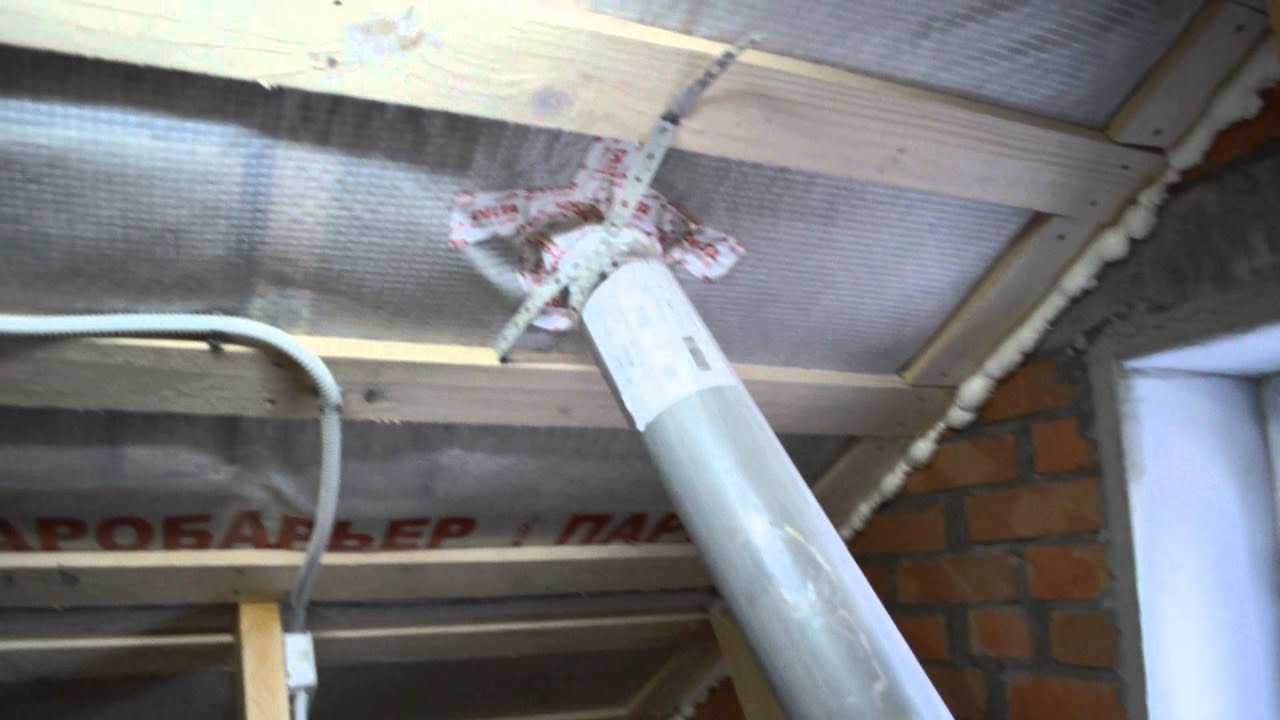

    Первое, что нужно сделать, это вывести вентиляционную трубу через крышу наружу, обеспечив при этом надежную гидроизоляцию. Для этого в потолке, теплоизоляции и кровле вырезают сквозное отверстие, устанавливают в него трубу и заделывают шов термостойким герметиком.Если отверстие намного шире трубы (на 1 см и более), зазор забивают минеральной ватой или другим утеплителем, а верх обрабатывают герметиком.

    После этого устанавливают вытяжной вентилятор. Не встраивайте его в теплоизоляцию — это создаст «тепловую дыру» в крыше, а кроме того, толщина теплоизоляции может не соответствовать размеру вентилятора. Возможные решения показаны на рисунках.

    В первом варианте на выходе из вентиляции монтируется подвесной потолок, за которым размещается вентилятор и труба.В большинстве случаев стропила отделены друг от друга на расстоянии около 1 м, а между ними находятся перекладины, к которым крепится обрешетка. Для сборки подвесного потолка на брусьях закрепите бруски, толщина которых должна немного превышать глубину вентиляторного бокса. Затем закрепите на брусьях те же доски, что и обшивку потолка, после чего в них врезается вентилятор (рис. 1).

    Второй вариант предполагает установку ящика с горизонтальным нижним краем, в который крепится вентилятор.Ящик крепится прямо к потолку. Основа ящика — каркас из брусков толщиной 50 мм, который, как и в первом случае, облицован рифлеными досками (рис. 2).

    Чтобы скрыть электропроводку к вентиляторам, ее обычно закрывают деревянным карнизом, декоративным покрытием или досками.


    Читайте также: Баня на чердаке своими руками (+ фото)


    Вентиляция в мансардном санузле — чертежи


    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Баня на чердаке своими руками (+ фото) Монтаж санузла на чердаке и …
  • Захватить ванную своими руками Как сделать поручни в ванную . ..
  • Сауна на чердаке своими руками — мастер-класс Как разместить сауну на чердаке …
  • Вентилятор лобового стекла Самодельный вентилятор для оттаивания (размораживания)…
  • Аэратор своими руками Как сделать аэратор для газона …
  • Самокормушка для птиц своими руками Как сделать автокормушку своими руками …
  • Ремонт вентилятора своими руками Как сделать отремонтировать комнатный вентилятор самостоятельно …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Можно ли делать вентиляцию в наружной стене


    Вентиляционный канал в кирпичной стене: нормы и правила обустройства

    Воздухообмен в кирпичных домах осуществляется с помощью вентиляционных каналов, смонтированных из готовых труб в толще внутренних стен, или сложенных из кирпича. Вентиляционные шахты устраиваются во внутренних стенах и перегородках из специальных вентиляционных блоков. Существуют строго определенные правила создания  в кирпичных стенах частных и многоквартирных домов, о которых и пойдет рассказ в этой публикации.

    Правила обустройства

    Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще . Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003. На что следует обратить внимание:

    • Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет
    • Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
    • Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
    • Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

    Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

    При расположении воздушного канала далее чем три метра от конька, высота его от кровли не может быть менее 50 см.

    Важные моменты

    Размер сечения вертикальных шахт должен рассчитываться исходя из необходимого для конкретного помещения воздухообмена и источника тепла в проветриваемом помещении.

    • При тепловой мощности источника тепла до 3,5 кВт требуется воздушная шахта с размерами сечения 14х14 см.
    • Если мощность отопительного агрегата составляет от 3,5 до 5.2 кВт, то размеры должны быть  увеличены до 14х20 см.
    • При большей мощности источника тепла, шахту делают с размерами 14х27 см.

    Минимальный размер сечения воздушной шахты должен быть не менее чем 140х140 мм., что составляет полкирпича. Кладка вокруг канала и перегородки между ними не могут быть меньше 140 мм. Толщина перегородки между различными по назначению шахтами, например, дымовой и вентиляционной, должна быть не менее 250 мм. (в кирпич).

    Создание воздушных шахт, каналов и воздуховодом начинать не ближе 40 см от окна или проема двери. Внутреннюю поверхность шахты необходимо сделать максимально ровной, а швы кирпичной кладки – затереть.

    В строительстве, как и в других отраслях, все подчинено экономии. Наиболее простым и легким строительным материалом, требующим минимальных трудозатрат на создание простенков, являются блоки из ячеистого бетона (газобетон, пенобетон). Для создания  в стенах из пеноблоков рекомендуется гильзовать пустоты асбоцементными, металлическими или пластиковыми трубами с диаметром 125-150 мм.

    Полезные рекомендации

    При самостоятельной кладке шахт в кирпичных стенах, мы рекомендуем взять на заметку несколько полезных советов от профессионалов.

    1. Первое, что понадобиться для работы – это материал. Кирпич для кладки нужно выбирать только полнотелый. В качестве связующего вещества используйте водный раствор песка и цемента в соотношении 1:3.
    2. Инструмент. Вам понадобится: кирочка каменщика, молоток, мастерок, отвес, уровень, расшивка, шпатель. Для деления кирпича лучше всего использовать «болгарку» с отрезным диском по камню.
    3. На рисунке ниже показано два варианта порядовки кладки вентканалов для полуторных и двойных стен.

    Для создания правильной формы шахты используйте пустотелый шаблон нужного размера, выполненный из фанеры.

    Совет: при кладке не допускайте засорение канала, которое может привести к уменьшению тяги, и как следствие – снижению производительности вентиляционной системы.

    ventilationpro.ru

    отвод вытяжки на кухне через стену на улицу

    Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

    В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

    Законно ли бурение сквозного отверстия на кухне?

    Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется , если диаметр отверстия не превышает 200 мм.

    Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

    Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

    Можно ли вывести вытяжку в это отверстие?

    По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

    На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.

    Конструкция вытяжного канала в стене

    brizer-m.ru

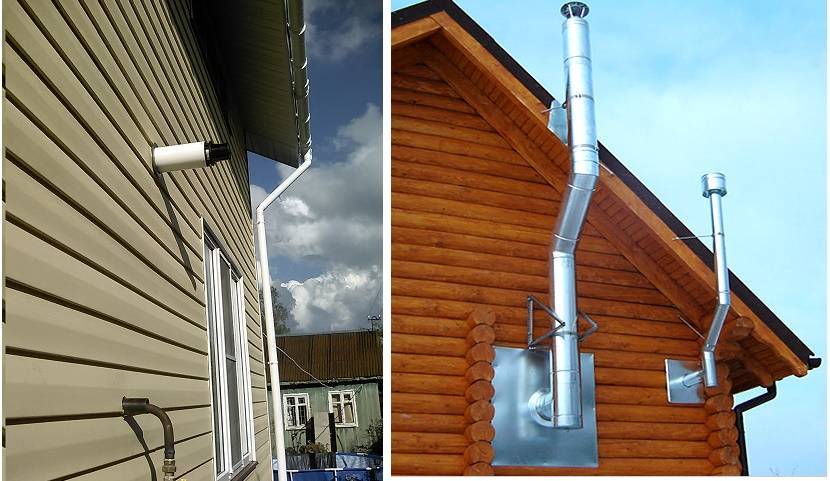

    Вытяжная вентиляция через стену на улицу

    Как сделать вентиляцию в стене, какие приборы для этого использовать

    Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

    Наиболее рациональные схемы вентиляции через стену

    Здесь надо учитывать два момента:

    1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
    2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

    Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

    Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

    С естественной тягой

    По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

    Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

    Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

    Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

    С принудительной вентиляцией

    В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

    1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
    2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

    Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

    Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

    Комбинированные системы

    Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

    Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

    Популярные устройства для горизонтальной системы вентиляции

    Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

    1. Приточные щели в пластиковых окнах.
    2. Воздушные клапаны.
    3. Вентиляторы разных конструкций.

    С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

    Приточные клапаны

    Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

    • не нарушает дизайн комнаты и конструкцию окна;
    • его можно установить в любое время, даже после проведенного ремонта;
    • установить можно самому, не вызывая мастеров;
    • месторасположение – в любом месте;
    • возможность регулировать приток воздуха с улицы.

    При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

    Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

    Вытяжной вентилятор

    Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

    Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

    Рекомендации специалистов

    1. Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
    2. Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
    3. Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
    4. Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
    5. Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

    Устанавливаем вытяжную вентиляцию через стену на улицу

    Для создания комфортного микроклимата внутри жилища необходимо обеспечить качественный воздухообмен с эффективной вытяжкой отработанного воздуха. Часто, заложенной при строительстве вентиляции бывает недостаточно, и внутри дома нарушается циркуляция воздуха. Если микроклимат нарушился, то в таком случае спасёт установка вытяжной вентиляции на улицу через стену.

    Виды устройств для вытяжки

    Устройство вентиляции через стену в частных домах осуществляется разными способами:

    • С естественной тягой.
    • Принудительным способом.
    • Приточно-вытяжным образом.

    Принцип вентилирования естественной вытяжкой основан на перемещении воздушных масс под действием разницы давления и температуры внутри и за пределами помещения. Устройство представляет собой независимую от электричества систему воздуховодов и отверстий с выходом через стену. Большим минусом такой системы является недостаточное количество притока свежего воздуха, поскольку современные пластиковые окна как в квартирах, так и частных домах, создают практически полную герметизацию щелей для естественного доступа воздуха.

    Поэтому эта проблема часто решается установкой вытяжки с использованием приточных клапанов. При этом необходимо заранее спроектировать узел прохода вентиляции, объединив его с другими конструкциями.

    Приточные клапаны

    Чтобы обеспечить эффективную работу естественной вентиляции, на противоположной стене от вытяжки устанавливается приточный клапан. Изготавливается из ПВХ, форма — круглая. Приточная вентиляция через стену устанавливается в одном из мест: между подоконником и радиатором отопления, в раме пластикового окна. Чтобы избежать промерзания стены в зимнее время, рекомендуется устанавливать его над батареей. При таком размещении холодный уличный воздух будет прогреваться перед распространением по всему помещению.

    Вытяжные клапаны

    Чтобы обеспечить эффективное удаление загрязнённого воздуха, а также препятствовать его обратному проникновению, рекомендуется устанавливать вытяжные клапаны. По принципу установки относительно направления воздушных потоков, они бывают горизонтальными и вертикальными. Для принудительного удаления воздуха вытяжные клапаны оснащаются вентилятором.

    Правила выбора подходящего устройства

    Вытяжка с выходом на улицу, оснащённая вентилятором, запускается разными способами:

    • Вручную.
    • Датчиком влажности, при его повышенном уровне.
    • Таймером, по заранее заданному времени.

    Чтобы выбрать подходящую вытяжку для вентиляции в стене частного дома, необходимо обращать внимание на следующие детали:

    1. Чтобы создавать меньше шума во время работы, устройство должно быть оснащено резиновой прокладкой.
    2. Важным показателем при выборе устройств является скорость воздушного потока , на которое он рассчитан.
    3. Мощность вентилятора нужно подбирать исходя из объёма помещения и требуемого количества его смен в час.
    4. Относительно уровня температуры и влажности помещения, следует выбирать металлический или пластиковый клапан. При высокой влажности и температуре лучше использовать изделие из пластика.

    Монтаж вытяжки

    Наилучшим вариантом, как вывести вентиляцию через стену, является установка напротив окна в верхней части стены. Устройства принудительного проветривания монтируют следующим образом:

    1. Производится разметка места установки клапана.
    2. Просверливается отверстие диаметром 60 мм инструментом с алмазной коронкой, с углом наклона в сторону улицы. Наклон необходим для оттока конденсата и атмосферных осадков.
    3. В стену монтируется воздуховод .
    4. С наружной и внутренней стороны дома щели между муфтой и отверстием заполняются монтажной пеной .
    5. Со стороны улицы устанавливается вентилятор , а изнутри – клапан, препятствующий проникновению холодного наружного воздуха, когда вентилятор не работает.
    6. Вентилятор подключается к электрической сети с помощью плавких предохранителей, защищающих от замыкания.

    Таким образом, вытяжка в частном доме, установленная путём монтажа на улицу через стену необходима, когда:

    • В двухэтажном доме нет возможности сделать сквозное отверстие между этажами на крышу для вентиляции.
    • Деревянные полы уложены на лаги. Эффективная вентиляционная система поможет избавиться от повышенной влажности и будет препятствовать возникновению грибка, плесени, сохраняя комфортный микроклимат.

    Сквозь стены: вентиляция на улицу

    Даже если между Вами и свежим воздухом встала стена – и мы сейчас выражаемся не фигурально, – выход есть, и не один. Как сделать приточную вентиляцию через стену на улицу и как сделать это хорошо?

    Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

    Приточная вентиляция в квартире на улицу

    Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

    В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

    В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

    Вентиляция через окна

    Самое очевидное – открывать окна на проветривание . Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

    Другой способ вентиляции через окно – приточный клапан , который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

    Вентиляция в стене квартиры

    Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

    Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана . Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

    При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

    Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

    Основные виды таких устройств:

    Сквозные отверстия под приточную вентиляцию в стене

    Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

    Диаметры вентиляционных отверстий в стене для распространенных устройств:

    • Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
    • Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
    • Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
    • Бризеры – 132 мм.

    Согласование сквозного отверстия под вентиляцию в стене

    Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм . Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

    Как сделать сквозное отверстие для приточной вентиляции в стене

    Существует несколько способов бурения в зависимости от материала и толщины стены.

    В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

    При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

    Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

    Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

    Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

    Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

    Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

    Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

    Как располагать устройства приточной вентиляции на стене

    Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

    Приточный клапан

    Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

    Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

    Рекуператор

    Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

    Проветриватели

    Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

    Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

    Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

    Бризер

    Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

    Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

    Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

    Вытяжная вентиляция через стену на улицу

    В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

    Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

    Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

    Как монтировать вентиляцию через стену на улицу

    Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

    Вентиляция в частном доме

    При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

    Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

    Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

    • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
    • рассчитываются размеры необходимого воздуховода;
    • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
    • готовится план для устройства воздушных каналов;
    • определяется место монтажа вентиляции;
    • монтируются устройства, обеспечивающие приток и вывод воздуха;
    • строится система воздухоотведения.

    Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

    Системы вентиляционных конструкций бывают трех видов:

    • естественное вентилирование;
    • принудительная с помощью вентиляторов;
    • смешанная система.

    Устраивается принудительная система несколькими способами:

    • с помощью вентилятора через окно;
    • продухов и выводящих каналов;
    • вытяжного отверстия в стене.

    Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

    Естественная система вентиляции

    Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

    Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

    Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

    Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

    Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

    Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

    Принудительная вентиляция

    В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

    Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

    Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

    В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

    Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

    Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

    Приточно-принудительная система

    Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

    Вентиляционная конструкция в туалете

    В частных постройках устанавливают туалеты необязательно внутри помещения.

    Туалет внутри здания

    Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

    Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

    • воздуховоды;
    • приточные каналы;
    • вентиляторы в отверстии для вытяжки.

    Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

    Уличный туалет

    Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

    Но возможен и вариант организации вентиляционной конструкции.

    Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

    Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

    В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

    В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

    klub-masterov.ru

    Как правильно сделать вытяжку в частном доме с выходом в стену

    В большинстве случаев проблема качественного воздухообмена в частном доме возникает по причине отсутствия системы естественной вентиляции, опрометчиво не предусмотренной владельцем на этапе проектирования и строительства. Исправляют ошибку с помощью принудительной циркуляции воздуха. Один из способов ее обеспечения – вытяжная вентиляция в частном доме с выходом в стену. Подробная инструкция поможет выполнить работу самостоятельно.

    Содержание статьи

    Справится ли такая конструкция с требованиями к минимально необходимому воздухообороту?

    Через отверстие в стене можно сделать вентиляцию трех видов:

    • естественную;
    • принудительную;
    • комбинированную.

    Каждая из них может быть эффективной или неэффективной в зависимости от того, насколько тщательно будут соблюдены правила ее устройства. Местоположение вентиляционного канала (в стене, в нижнем или верхнем перекрытии) не имеет значения.

    Но наиболее высокая вероятность получения качественного воздухообмена через отверстие в стене – применение специальных вытяжных клапанов. Если правильно выбрать и установить такой прибор, вытяжка в частном доме через стену обеспечит стабильный приток свежего воздуха.

    Виды вытяжных клапанов

    Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

    1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
    2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
    3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
    4. Фильтра.
    5. Панели с декоративной крышкой.

    Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

    Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

    В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

    Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

    Устройство и принцип работы вытяжки через стену в частном доме

    Климатологами давно доказано, что при герметично закрытых окнах и дверях, в помещении за 10 часов пребывания 1-2 людей уровень углекислого газа достигает 2000 промилле. Для комфортного самочувствия человека допустимо не более 700 промилле. В большинстве случаев недомогание и чувство усталости после пробуждения вызваны недостаточным количеством кислорода в воздухе.

    Приточная вентиляция призвана устранить все, связанные с этим, проблемы. Принцип ее работы заключается в выводе воздуха из помещения и обеспечении притока с улицы. Естественная тяга возникает в случае разницы температур и давления по обе стороны стены. Этих условий не всегда достаточно для эффективного воздухообмена. Поэтому любую приточку можно оборудовать вентилятором соответствующего сечения. Устанавливают клапаны в любом помещении: в зале, на кухне, в санузле, в ванной.

    Расчет необходимой мощности и размеров вентиляции

    Профессиональный расчет мощности приборов для естественной или принудительной вентиляции сложен и долог, требует специальных знаний. Для монтажа бытовой системы используют упрощенную схему, при которой необходимо выяснить всего 2 показателя.

    1. Диаметр воздуховода. Для жилых помещений вполне достаточно выбрать любое из трех сечений: 100 (для вентиляторов малой мощности), 125 (для приборов средней мощности) и 150 мм (для быстрого принудительного проветривания).
    2. Производительность вентилятора. Согласно СНиП, полная замена воздуха в жилых помещениях должна происходить не реже 3-х раз в час. Для того чтобы выяснить требуемую производительность прибора, объем помещения (следовательно, и воздуха в нем) умножают на 3.

    На эффективность проветривания влияет форма канала. Он должен быть прямой и сквозной. Отверстие, проходящее под углом и наклоном, отберет не менее 7% мощности вентилятора.

    Конфигурация установки приточных стеновых каналов всего одна: сквозное отверстие в стене, в которое установлено приточно-вытяжное устройство. Стоимость такой вентиляции напрямую зависит от цены стеновой приточки. Если ее монтаж будет выполнять специалист, понадобится оплатить его услуги. Но в большинстве случаев владельцы домов самостоятельно монтируют вытяжку в стену.

    Все производители приточек сопровождают свою продукцию подробной инструкцией по ее установке. Основную сложность вызовет формирование отверстия в стене.

    Установка вытяжной вентиляции в стену

    Для того чтобы правильно установить стеновый приточный клапан, необходимо подготовить инструменты для сверления стены. Потребуются дрель, бур или специальная насадка – коронка большого диаметра. Прежде чем приступить к работе, убеждаются в том, что в выбранном месте нет электропроводки. Отверстие должно быть горизонтальным, с ровными стенками. Когда работа по его формированию будет закончена, приступают к монтажу приточки.

    • Шаг 1. Вставляют в отверстие воздуховод, фиксируют его с помощью распорок так, чтобы он принял горизонтальное положение.
    • Шаг 2. Заполняют щели между воздуховодом и стенками отверстия монтажной пеной. Вместо нее можно использовать волокнистый утеплитель. Но в этом случае потребуется прочно закрепить трубу.
    • Шаг 3. Со стороны улицы на выход воздуховода устанавливают защитную решетку. Если в комплектацию приточки входят фильтр и/или шумопоглотитель, устанавливают их.
    • Шаг 4. На патрубок вентилятора надевают уплотнительную резинку и вставляют прибор в трубу. Подключают к электросети.
    • Шаг 5. Со стороны помещения монтируют оголовок с декоративной панелью.

    Таким образом, становится понятным, что монтаж стеновой приточки в частном доме – дело несложное. Но оно требует внимательного выполнения расчетов и правильного выбора прибора.

    Т С

    ventilsystem.ru

    как сделать и что для этого нужно

    Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

    Наиболее рациональные схемы вентиляции через стену

    Здесь надо учитывать два момента:

    1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
    2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

    Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

    Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

    С естественной тягой

    По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

    Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

    Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

    Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

    С принудительной вентиляцией

    В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

    1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
    2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

    Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

    Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

    Комбинированные системы

    Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

    Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

    Популярные устройства для горизонтальной системы вентиляции

    Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

    1. Приточные щели в пластиковых окнах.
    2. Воздушные клапаны.
    3. Вентиляторы разных конструкций.

    С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

    Приточные клапаны

    Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

    • не нарушает дизайн комнаты и конструкцию окна;
    • его можно установить в любое время, даже после проведенного ремонта;
    • установить можно самому, не вызывая мастеров;
    • месторасположение – в любом месте;
    • возможность регулировать приток воздуха с улицы.

    При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

    Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

    Вытяжной вентилятор

    Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

    Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

    Рекомендации специалистов

    1. Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет. Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
    2. Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
    3. Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
    4. Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
    5. Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

    aeroclima.ru

    Вентиляция через стену частного дома и квартиры с выходом на улицу

    Содержание статьи:

    Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

    Схемы вентиляции через стену

    бесканальная система вентиляции через стену

    В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

    • с естественной тягой;
    • с механическим оттоком;
    • комбинированной.

    Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

    Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

    Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

    Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

    Механическая или естественная?

    аккуратные вентиляционные решетки совсем не нарушают вид фасада

    Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

    Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

    Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

    Приточные устройства вентиляции в стенах

    устройство приточного клапана

    Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

    Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

    • прямоугольной;
    • овальной;
    • круглой.

    Места монтажа вентиляции в стене:

    • между подоконником и батареей;
    • в створке пластикового окна;
    • возле окна, как можно ближе к потолку.

    Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

    Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

    Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

    Монтаж приточного клапана

    Монтаж вентиляции в стену не сложен, но требует аккуратности:

    • На стене карандашом обозначьте место размещения клапана;
    • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
    • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
    • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
    • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

    В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

    Вытяжные устройства в стенах домов

    конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

    В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

    Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

    Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

    М = О х В,

    где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

    Нормы воздухообмена:

    • для кухни 15 крат;
    • для туалета 8 крат;
    • для ванной или душевой комнаты до 20 крат.

    Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

    1. первые этапы работы

      Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

    2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
    3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
    4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

      и вот вентилятор установлен

    5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
    6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
    7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

    Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

    Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

    strojdvor.ru

    С 1 января 2019 года введен запрет на подключение вытяжки к вентиляции — ТСН Кирова 7

    Начиная с 1 января 2019 года, усилен контроль за соблюдением норм СНиП, согласно которым, если ваша вытяжка над газовой плитой принудительно выводит воздух в общедомовую систему многоквартирного дома, то вытяжку необходимо демонтировать или обеспечить альтернативный отвод воздуха, если это допускается конструкцией здания.
    Сразу отметим, что на почве этих поправок зарегистрировано много фактов, когда сотрудники проверяющих служб требуют демонтировать вытяжку даже если она не нарушает действующие нормы. В этой статье мы разберемся в сути вопроса и проинформируем что является незаконным подключением и как исправить ситуацию если вытяжка уже установлена.

    Основные требования к вытяжкам над газовыми плитами в многоквартирных домах Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

    Общие требования к кухонной вытяжке над газовой плитой следующие:

    Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже. Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже. Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования. Важно! В постановлении комитета РФ по строительству и ЖК комплексу № 170, в пункте 5.7.8 указывается, что допустима установка вытяжек с принудительной вентиляцией и отводом в общедомовую систему вентиляции только для квартир на верхних этажах, однако требования по мощности вытяжки сохраняются. В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

    В каких случаях нельзя подключать кухонную вытяжку к общедомовой вентиляции? Запрещено устанавливать вытяжку над кухонной плитой с принудительной вентиляцией и отводом воздуха в общедомовой канал с полным его блокированием как показано на рисунке ниже.

    Отчасти принятие таких поправок продиктовано частыми взрывами природного газа в многоквартирных домах. Специальные комиссии, которые были созданы для расследования причин взрывов пришли к заключению, что результатами взрыва стала большая концентрация природного газа в помещении из-за неисправных газовых приборов.

    Воздушные каналы общедомовой вентиляции рассчитаны на то, чтобы удалять природный газ, который легче воздуха и скапливается в верхней части кухни. Однако установка вытяжек блокирует эти каналы. В результате чего концентрация становится сильно большой и малейшая искра приводит не только к возгоранию газа, но и его быстрому расширению в ограниченном пространстве с большими разрушениями. Цитирование фото: domikelectrica.ru К тому же, по результатам проверки выяснилось, что практически все вытяжки значительно превышают по мощности пропускную способность канала и это вызывает эффект опрокидывания тяги. Что такое эффект опрокидывания тяги? Эффектом опрокидывания тяги называют полную остановку работы вентиляционного канала или его работу в неестественном режиме, который не предусмотрен проектом. Опрокидывание тяги происходит в основном из-за нарушений режимов использования канала. Многоквартирные дома старого жилого фонда с общедомовыми вентиляционными каналами рассчитаны на работу по схеме естественной вентиляции, согласно которой, приток воздуха в помещение осуществляется через оконные проемы, в помещении воздух нагревается и теряет плотность поднимаясь вверх. Далее он поступает в вентиляционный канал под самым потолком и удаляется через разгонный основной канал как показано на рисунке ниже. Такая система не может работать без обеспечения притока свежего воздуха из квартиры.

    Закрывая вытяжной канал, при неработающей вытяжке, циркуляция воздуха не происходит и в помещении накапливается углекислый газ или концентрируется природный газ при наличии утечек. Повсеместная установка вытяжек с перекрытием каналов приводит к тому, что тяга в разгонном канале уменьшается или вовсе пропадает и воздушные массы отработанного воздуха уже не выходят через крышу.

    Если на улице тепло, то тяга практически прекращается, и вы начинаете по запаху ощущать, что готовят соседи снизу, так как скорости в разгонном канале не хватает вывести их наружу. Если на улице холодно, то холодный воздух извне, через выходное отверстие на крыше дома, передавливает разгонный канал, то есть стремиться заместить собой теплый воздух. Это приводит к обратной тяге и из вентиляции начинает дуть холодный воздух, который потом конденсируется в квартире и приводит к запотеванию окон, повышенной влажности и появлению плесени не только в квартире, но и в самом воздушном канале. Выдержка из СНиП по многоквартирным зданиям.

    Цитирование фото: vamnapolzu.ru Что делать если вытяжка уже установлена с нарушением новых норм? Наиболее оптимальный вариант решения проблемы, это установка специальной решетки, которая имеет отверстие для подключения патрубка от вытяжки и одновременно решетку для естественной циркуляции воздуха даже при неработающей вытяжке. Рисунок выше. Изучите характеристики своей модели вытяжки. Современные вытяжки имеют универсальную конструкцию, предусматривающую как отвод воздуха через патрубок наружу, так и установку специальных угольных фильтров, которые удерживают запах и очищают воздух. Если возможность установки фильтров есть, то установите их и снимите патрубок вовсе. Монтаж отдельного канала. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист. Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки. Замена газовой плиты. Согласно новых требований, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.

    dom7.info

    Секреты правильной вентиляции

    О том, как избежать распространённых ошибок при устройстве вентиляции, какие простые меры позволят создать оптимальный микроклимат в доме и обеспечить сохранность его конструкций с помощью естественной вентиляции, рассказывает специалист.
    1. Какая бывает вентиляция.
    2. Воздухообмен в жилых помещениях.
    3. Как устроить вентиляцию в доме или в квартире?.
    4. Общие ошибки устройства вентиляции в домах и квартирах.

    В ентиляция — это организованный обмен воздуха в помещениях, создаваемый для удаления избытков теплоты, влаги, вредных веществ, накапливающихся в атмосфере помещений. С её помощью создают допустимые или оптимальные для человека микроклимат и качество воздуха. Вентиляция нужна для защиты и сохранности зданий при различных природных и техногенных воздействиях и явлениях.

    Какая бывает вентиляция?

    Естественная вентиляция — самый распространённый вид воздухообмена за счёт разности плотности тёплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.

    Принудительная, или механическая, вентиляция помещений обеспечивается использованием вентиляторов для движения воздуха. Она может быть приточной, вытяжной или приточно-вытяжной.

    Смешанная вентиляция — сочетание принудительного и естественного способов воздухообмена.

    Воздухообмен в жилых помещениях

    Рекомендуемую величину воздухообмена определяют исходя из количества проживающих в помещениях людей, площади (объёма) помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м2 жилой площади, рекомендуется расход воздуха не менее 30 м3 в час (но не менее 35% от объёма всего помещения). В строениях, где на одного человека приходится менее 20 м2 площади, воздухообмен должен составлять не менее 3 м3 воздуха в час на каждый квадратный метр жилой площади.

    Как устроить вентиляцию в доме или в квартире?

    Чаще всего в домах и квартирах устраивают смешанную вентиляцию с периодическим использованием принудительной вытяжной вентиляции в местах повышенной влажности и локального ухудшения газового состава воздуха (санузел, кухня, сауна, котельная, мастерская, гараж) в комбинации с естественной приточной и вытяжной вентиляцией.

    Естественный приток воздуха в помещения обеспечивается при проветривании через открытые окна и двери (залповое проветривание) и инфильтрацию через щели и неплотности в ограждающих конструкциях, окнах. В современных домах, где практически нет щелей в ограждающих конструкциях и окнах, воздух поступает через щелевые клапаны в верхней части оконных рам. Это могут быть и обычные клапаны инфильтрации воздуха в наружных стенах, либо механические инфильтраторы, обеспечивающие как пассивный, так и принудительный приток воздуха, его очистку и нагрев при необходимости.

    Для удаления воздуха при бесканальной вентиляции используют окна, форточки и фрамуги. Удаление воздуха происходит либо за счёт разности плотности воздуха внутри и снаружи здания, либо за счёт разницы давлений с наветренной и подветренной стороны здания. Такой вид вентиляции является самым несовершенным, так как воздухообмен в этом варианте наиболее интенсивный, его трудно регулировать, что приводит к сквознякам и быстрому снижению температуры воздуха внутри помещений.

    Более совершенной схемой естественной вентиляции является схема с использованием вертикальных вытяжных вентиляционных каналов, располагаемых в толще внутренних стен или в приставных блоках у внутренних стен. Для предупреждения промерзания, выпадения конденсата и ухудшения тяги вентканалы, проходящие через холодные чердачные помещения, надо хорошо утеплять. Для усиления тяги вентканалы на кровле оборудуют дефлекторами.

    Приёмные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0,4 м от потолка и одновременно не ниже 2 м от пола до низа отверстий, чтобы удалялся лишь тёплый загазованный воздух из зоны выше человеческого роста.

    В домах с печами и каминами прокладывают отдельные вентканалы для подачи уличного воздуха к отопительным приборам, что позволяет избежать неприятностей, связанных с недостатком воздуха в зоне горения, возникновением обратной тяги, резким снижением концентрации кислорода, с необходимостью держать открытыми окна при работе печей и каминов.

    Механическую вытяжную вентиляцию добавляют для мест скопления загрязнений воздуха (вытяжка над газовой плитой), в местах избыточной влажности (санузлы, сауны, бассейны), в кухне, соединённой с гостиной или столовой, в кухне без окна. Понадобится принудительная вентиляция и при очень низких уличных температурах (ниже -40°С), и в тех случаях, когда обмен воздуха в доме составляет менее пяти объёмов внутреннего пространства дома в час.

    Общие ошибки устройства вентиляции в домах и квартирах
    Полное отсутствие системы вентиляции.

    Как ни странно это звучит, основной ошибкой систем вентиляции в дачных домах является их полное отсутствие. Экономя на вентканалах, многие надеются, что проветривать дом можно будет через форточки или створки окон. Однако эффективное проветривание не всегда возможно из-за природных условий и качество воздуха внутри дома быстро ухудшается, растёт влажность, появляется плесень. В помещениях без окон обязательно должна быть вентиляция.

    Отсутствие притока воздуха.

    В современных почти герметичных домах со сплошным контуром пароизоляции, исключающим щелевую инфильтрацию воздуха, и плотными оконными рамами отсутствуют случайные источники инфильтрации воздуха. В таких домах требуется установка клапанов инфильтрации воздуха в стенах или щелевых клапанов в оконных рамах.

    Отдельный приточный канал для уличного воздуха требуется для нормальной и безопасной работы каждой печи или камина. Причём подавать воздух нужно именно с улицы, а не из подполья, где могут скапливаться радиоактивные почвенные газы. Если отдельного канала для печи или камина не предусмотрено, то потребуется установка механической приточной вентиляции, постоянно работающей в помещении во время протопки печи.

    Межкомнатные двери без зазоров снизу или без решёток.

    При организации естественной вентиляции менее загрязнённый воздух движется от источников инфильтрации или открытых мещениях с более загрязнённым воздухом (кухни и санузлы). Для свободного движения воздуха необходимы зазоры под дверьми (S = 80 см2) и вентрешётки на дверях в санузлы (S = 200 см2) для подачи свежего воздуха.

    Воздушное сообщение с лестничными клетками или соседскими квартирами.

    Через негерметизированные каналы для прохода труб и коммуникаций, через розеточные коробки и замочные скважины вместо свежего атмосферного воздуха в квартиру инфильтрируется загрязнённых воздух с лестничных клеток или соседних квартир.

    Установка вентканалов в наружных стенах, их проход через неотапливаемые помещения без утепления.

    В результате охлаждения или промерзания вентканалов ухудшается тяга, на внутренних поверхностях образуется конденсат. Если воздуховоды размещаются у наружной стены, то между наружной стеной и воздуховодом оставляют воздушный или утеплённый зазор не менее 50 мм.

    Два и более вытяжных канала в удалённых друг от друга местах дома, горизонтальные участки воздуховодов.

    Наличие разных удалённых друг от друга вентиляционных каналов снижает эффективность вентиляции, так же как и наклон вентканалов на угол более 40° от вертикали. Горизонтальные участки воздуховодов требуют установки дополнительных канальных вентиляторов.

    Подключение вытяжки над плитой к вытяжной канальной вентиляции на кухне с заделкой отверстия вентканала.

    Одна из самых распространённых ошибок самодеятельных строителей и шабашников. В результате вытяжка воздуха из кухни прекращается, запахи распространяются по квартире. Подключение вытяжки должно осуществляться с сохранением приточной решётки вытяжного канала с установленным обратным клапаном для предупреждения заброса вытяжного воздуха обратно в кухню.

    Удаление воздуха из санузлов через стену на улицу, а не через вертикальный вентканал.

    В холодное время воздух может не удаляться через сквозной канал, а, наоборот, поступать в санузел. При использовании вытяжного вентилятора в такой схеме, его лопасти могут обмерзать.

    Общий вентканал для двух смежных помещений.

    Воздух может не выводиться наружу, а перемешиваться между помещениями.

    Общий вентканал для помещений на разных этажах.

    Возможен заброс загрязнённого воздуха с нижнего этажа на верхний.



    Отсутствие отдельного вентканала для помещений на верхнем этаже.

    Приводит к ухудшению качества воздуха (повышенная влажность, температура, загрязнения) на верхнем этаже.

    Отсутствие отдельного вентканала для помещений нижнего этажа.

    Загрязнённый воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха из атмосферы.

    Отсутствие вытяжного вентканала в помещениях без окон, за двумя дверьми от ближайшего окна.

    Застой воздуха в помещении, нарушение перетока воздуха в соседние помещения.

    Вывод вентканала на чердак — «чтобы теплее было».

    Распространённое заблуждение самостройщиков, приводящее к ухудшению вентиляции и увлажнению подкровельных конструкций. Фатальная ошибка при невентилируемом чердаке.

    Прокладка воздуховодов из технических помещений, котельной и гаража через жилые комнаты.

    Возможна утечка загрязнённого воздуха в жилые помещения.

    Отсутствие естественной приточной и вытяжной вентиляции подвалов.

    Подвалы, как места потенциально повышенной влажности и концентрации радиоактивных почвенных газов, должны получать атмосферный воздух по приточному воздуховоду и иметь отдельный вытяжной канал естественной вентиляции. В радоноопасных районах вытяжная вентиляция из подвалов должна иметь изолированный от остальных вентканал с механическим побуждением.

    Отсутствующая или недостаточная вентиляция холодных подполий.

    В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2. В радоноопасных районах суммарная площадь продухов для вентиляции подвала должна составлять минимум 1/100-1/150 от площади подвала

    Монтаж систем вентиляции

    Если у вас есть вопросы, если Вам необходимо установить вентиляцию, мастера компании «ЭЛИТ климат» квалифицированно проконсультируют Вас по всем вопросам.

    При оформлении заявки по телефону 8-951-585-01-13 Вы также можете узнать ориентировочную стоимость вентиляционного оборудования, проектных и монтажных работ.



    Монтаж вентиляции



    Отсутствующая или недостаточная вентиляция парных бань и саун.

    Для создания здоровой атмосферы в парной должен быть организован воздухообмен 5-8 объёмов парной за час. Воздух в парную подают по отдельному приточному воздуховоду под печь или каменку. Удаление воздуха производится по воздуховоду в противоположном углу парной, расположенному под полками на высоте от 80 до 100 см. Для быстрого удаления горячего влажного воздуха предусматривается перекрываемый вытяжной канал с забором воздуха у потолка парной.

    Отсутствующая или недостаточная вентиляция чердачного пространства.

    В крыше с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах, площадь сечения которых при сплошной скатной кровле должна быть не менее 1/1000 площади перекрытия. То есть для чердака площадью 100 м2 требуются вентиляционные отверстия чердачного пространства минимальной площадью не менее 0,1 м2.

    • Андрей Дачник



    elit-klimat.net

    Вывод кухонной вытяжки через стену в частном доме


    Вытяжка для кухни в стену в частном доме: как установить своими руками

    Кухонные вытяжки бывают проточными, рециркуляционными и комбинированными. Проточные устройства – самые распространенные за счет бюджетного обслуживания и низкого ценового сегмента. Но установить их удается не везде. Если на кухне забита вентиляционная шахта или отсутствует воздуховод, вытяжной агрегат установить очень сложно. Для выведения воздуха наружу в стену монтируют приточный клапан, а затем всю систему.

    Подробнее об установке вытяжки через стену для кухни в частном доме – далее.

    Нормы и требования к кухонным вытяжным системам

    Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

    Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.

    Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

    Рекомендации по выбору вытяжки:

    1. В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
    2. Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
    3. Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
    4. Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

    Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

    Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.

    Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

    Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

    На заметку. Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.

    Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

    Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

    К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.

    При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

    Подготовительные работы по установке вытяжки на кухне через стену

    Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

    Обратите внимание! Чем меньше поворотов будет совершать воздушный поток на пути к выходу, тем эффективнее будет работать вся система. Не планируйте установку плиты слишком далеко от вентиляционного отверстия.

    Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

    На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

    При подготовке помещения:

    • убирают кухонную утварь, текстиль и предметы декора;
    • накрывают мебель и технику;
    • застилают плотной тканью пол в районе монтажа;
    • освобождают стену, где будет производиться установка агрегата.
    Расположение и размеры оборудования

    Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

    На заметку. В кухне с высокими потолками даже самая скромная вытяжка окажется привлекательным предметом интерьера.

    По месту установки вытяжные агрегаты делятся на:

    1. Островные – над плитой, расположенной в центре комнаты.
    2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
    3. Угловые устанавливают над варочной поверхностью в углу комнаты.

    По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

    К сведению. В идеале площадь вытяжного устройства должна на 50 мм превышать размер варочной панели с каждой стороны.

    Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

    Выбор материалов для вытяжного канала

    Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

    На заметку. В канале лучше поместить два клапана – внутренний и наружный. Так между клапанами создается дополнительная воздушная прослойка, не дающая образовываться конденсату.

    Обратный клапан для вытяжки изготавливают из:

    • ПВХ;
    • полипропилена;
    • полиуретана;
    • виниуретана;
    • пластика;
    • полиэтилена.

    Клапаны из пластика просты в установке, имеют небольшой вес и доступны по цене. Чаще всего такие изделия используют в квартирах.

    Важно! При нагревании до температуры выше 120°С пластик выделяет хлор, а при температуре +5°С теряет прочность и становится ломким.

    Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

    Создание и подготовка вентиляционного отверстия в стене

    Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

    Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

    Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

    1. Высверливают отверстие в стене для установки станины.
    2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
    3. Крепят станину к стене и устанавливают перфоратор.
    4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
    5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
    6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
    7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
    8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

    Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

    Монтаж вытяжки

    Встраиваемые вытяжки крепят к обратной стороне днища подвесного шкафа или вместо него. Воздуховод маскируют в шкафу. В случае с вытяжкой купольного типа гофру прячут в специальный кожух, а сам агрегат крепят к стене.

    На заметку. Если в области установки вытяжки проходят другие коммуникации, которые невозможно перенести (например, газовая труба или вентиляционный выступ), прибор крепят на расстоянии от стены при помощи сантехнических саморезов-шпилек, которые используют при установке раковин.

    Снаружи стены систему клапанов герметизируют. Затем устанавливают утепленную трубу канала из оцинковки, к стене крепят при помощи хомутов и дюбелей. Устанавливают козырек. Обычно вывод трубы делают на крышу.

    Когда герметизации систем клапанов приступают к установке воздуховода.

    Прокладка воздуховодов

    Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

    Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

    Важно! Перед тем как затянуть хомут в нужном месте, соединение обрабатывают силиконовым герметиком.

    Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

    Алгоритм работы по установке воздуховода:

    1. Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
    2. В стене высверливают отверстия и крепят подвесы.
    3. Устанавливают элементы воздуховода.
    4. Герметизируют стыки.
    5. Трубу крепят к стене и соединяют с системой.

    Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

    Создание короба для маскировки воздуховодов

    Для изготовления короба существует два материала – пластик и гипсокартон.

    Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.

    Внимание! Перед тем как замаскировать гофру воздуховода, систему проверяют на наличие протечек.

    Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.

    В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.

    Установка приточного клапана

    Приточный клапан нужен для пополнения запасов воздуха, который выводится при работе вытяжной системы. Клапан может быть автономным (стеновым) или дополнительным (оконным).

    В процессе установки:

    1. Разбирают клапан.
    2. Выполняют разметку контура на стене.
    3. Просверливают отверстие и вставляют гильзу.
    4. Помещают обмотанную изоляцией трубку клапана в отверстие.
    5. На дюбели прикрепляют корпус.

    Далее устанавливают фильтры и проверяют работу заслонки.

    Заключение

    Чтобы вытяжка на кухне в частном доме через стену работала максимально эффективно, выбирать и устанавливать прибор нужно в соответствии с требованиями к шумности оборудования и его размещению. Сначала выбирают воздухоочиститель и подготавливают материалы, затем проделывают отверстие для воздуховода и монтируют конструкцию. Чтобы не было протечек, все стыки обрабатывают силиконовым герметиком.

    rem.ninja

    Вытяжка через стену в частном доме, как сделать отверстие в стене

    В частных домах, как и любых коммунальных жилищах, квартирах и прочих местах проживания трудно представить кухню без вентиляции. Люди всегда прибегали к обычному проветриванию кухни, но мы живем в век небывалого прогресса и каждая современная кухня должна оснащаться таким устройством. Изначально вытяжки придумали, чтобы избежать потери тепла на кухне, ведь, если в зимний период открыть форточку, чтобы проветрить помещение, легко можно простудиться. Вытяжка прекрасно справляется с вентиляционной задачей, стоит лишь установить ее над плитой и во время готовки нажать на одну из кнопок. Также это дополнение часто оснащается подсветкой, которая всегда будет кстати.

    Вытяжка через стену позволяет сохранить красивый дизайн кухни

    Обычно планирование вентиляционных шахт происходит либо перед стройкой, либо в процессе постройки самого дома. Все, что связано с внутренним облагораживанием жилья, нужно продумывать заранее. Если у вас до сих пор нет вытяжки, и вы решили ее установить, то запаситесь необходимым терпением и знаниями для этого. Ее не так трудно смонтировать самостоятельно или купить. Установка производится достаточно просто, поэтому можно не тратить свои средства на услуги рабочих. К тому же она не требует особых мер предосторожности и будет эстетично смотреться в деревянном доме.

    Вытяжка на кухне, как важный элемент

    На кухне постоянно присутствуют посторонние запахи, которые не всем кажутся приятными, а повышенная влажность может постепенно ухудшать состояние вашего здоровья. Это еще одно доказательство необходимости, чтобы вытяжка для кухни через стену в частном доме очищала ваше помещение. Поэтому перед установкой ознакомьтесь со следующими требования для этого дополнения.

    1. Суть проветривания заключается в том, чтобы как можно скорее загрязнители на кухне смешались с чистым воздухом. После этого они должны пройти процедуру вывода и полностью покинуть помещение с помощью вытяжки.
    2. Для правильного функционирования кухонной вытяжки нужно знать максимально доступное количество работающих конфорок для газовой плиты. Если помещение кухни более пятнадцати квадратных метров (15 м), то четыре конфорки не помешают вытяжке сделать свою работу. Для двенадцати квадратных метров (12 м) количество конфорок должно быть не больше трех, для восьми метров (8 м2) – всего две конфорки.
    3. Также нужно считаться с определенным нормами, которые регламентирует специальный документ. Он гласит о правильной скорости и качестве воздухообмена в кухонном помещении. Это около 140 кубометров в час для газовых плит и 110 кубометров в час для электроплит.

    Перед установкой вытяжки следует внимательно изучить документы

    Эти три небольших предусмотрительных учета помогут вам добиться правильной и качественной вентиляционной задачи от вытяжки.

    Монтаж

    Прежде чем заниматься монтажом обязательно подберите хорошие и качественные компоненты для вытяжки. Ознакомьтесь с шаблонами инженерных таблиц, которые помогут вам верно разместить вентиляционные каналы, вычислить длину и ширину внутреннего сечения каналов. Это в будущем поспособствует быстрому и качественному выводу воздуха через стену на улицу.

    Сам вентиляционный канал, если посмотреть на него со стороны, представляет собой ветвистое дерево. Однако материалы совсем не из этого компонента. Опытными работниками и пользователями этой системы настоятельно рекомендуется использовать нержавеющую сталь. Стенки внутри каналов должны быть максимально гладкими, чтобы снизить вероятность застраивания внутри мусора или налета. А чтобы практически убить риск, установите в стену на месте отверстия специальную сетку, которая не пропустит ничего кроме воздуха.

    Чтобы правильно снабдить свой дом вентиляцией, примите к сведению определенные нормы по размещению вентиляционных шахт. Это нельзя назвать правилами, так как это всего лишь следствие проб и ошибок, которое поможет сделать все с первого раза с наилучшим долговечным результатом. Для установки необходимо сделать отверстия, которые будут отвечать за ввод и вывод кислорода. Отверстие в стене должно находиться над уровнем фундамента и будет выполнять втягивающую функцию.

    Отверстие для вытяжки будет находиться на крыше, а труба, которая выводит нежелательные загрязнители воздуха прямо на улицу, должна возвышаться не менее, чем пятьдесят сантиметров (50 см).

    Что такое естественная вентиляция

    Этот способ проветривания имеет ряд отличий и недостатков в сравнении с вентиляцией в коммунальных многоквартирных домах. Все дома с квартирами строятся по конкретному общепринятому шаблону и здесь трудно допустить ошибку и столкнуться с несостыковками при строительстве.

    Схема естественной вентиляции

    Кроме того, система вентиляции должна присутствовать в каждой комнате, а это усложняет процесс ее тщательного планирования и установки. Поэтому часто случается так, что при наличии установленной вентиляционной системы она не выполняет никаких функций, то есть не работает. Поэтому нужно снова учиться на ранее допущенных ошибках других людей, рассмотреть их и исключить повторения оплошностей. Изучите комментарии профессионалов.
    1. Первая ошибка заключается в том, что дырка под вентиляционную шахту находится не в предназначенном месте. По правилам она должна находиться под самым потолком, не ниже 10 см под ним. Дело в том, что теплый воздух всегда поднимается, поэтому отверстие и должно быть проделано в самом верхнем месте комнаты. Только в таком случае удастся вывести и профильтровать воздух.
    2. Высота вентиляционной трубы должна быть достаточной длины, иначе воздух внутри канала может остановиться и толку от всей проделанной работы не будет.
    3. Нельзя совмещать вентиляцию соседних помещений.
    4. Многие люди для своей кухни устанавливают вытяжку и забывают про отверстие для естественного проветривания. Это тоже может привести к некоторым проблемам.

    Искусственная вентиляция на кухне

    Одного лишь отверстия для кухни может быть недостаточно для эффективного проветривания, поэтому люди прибегают к покупке и установке специальной вытяжки. Это не ударит по карману, а на кухне станет проще находиться во время готовки.

    Почему естественное проветривание не справляется с задачей? На улице не всегда ветреная погода, а это имеет прямое отношение и к вентиляционной системе. А также на улице в летний период может стоять невыносимая жара. Если ко всему этому добавить активную работу на кухне вроде приготовления пищи, то можно навредить своему здоровью.

    Вытяжка для искусственной вентиляционной обработки решит все эти проблемы. Поэтому сейчас будут предложены следующие комментарии по ее установке и эксплуатации:

    • как уже говорилось выше, устанавливайте вытяжку из нержавеющей стали, также хорошим вариантом будут алюминиевые вытяжки — эти два варианта окажут лучший эффект прочности и долговечности, чем другие претенденты;
    • фильтр для вытяжки — он установлен по умолчанию, но для качественной работы его рекомендуется менять примерно один раз в полгода;
    • если в вытяжке установлен достаточно мощный вентилятор, то вентиляционная шахта может быстро закупориться очень сильным напором устраняемого воздуха — это приведет к не функционированию устройства и все, что должно удаляться, останется на кухне;
    • профилактика и уход за вытяжкой также должны присутствовать: своевременно прочищайте каналы от посторонних загрязнителей и жировых скоплений;
    • если кухня достаточных размеров и подходит для одновременно включенных четырех конфорок, то рекомендуется установить сразу два отверстия: через одно будет поступать свежий воздух, а через второе удаляться нежелательный — это также будет кстати в летний жаркий период.

    Больше комментировать нечего, установка кухонной вытяжки не составит никаких проблем даже непосвященному пользователю – кухня станет свежей и будет раем для любого любителя постоять у плиты.

    vozduhstroy.ru

    Установка кухонной вытяжки в частном доме

    Содержание


    1. Назначение кухонной вытяжки.
    2. Из чего состоит система, и необходимый набор инструментов.
    3. Предварительные работы.
    4. Монтаж вытяжной системы.
    5. Тестирование кухонной вытяжки в зимний период.
    Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
    Из чего состоит система, и необходимый набор инструментов и материалов.
    Предоставленная встраиваемая бытовая вытяжная система состоит из:
    — вентилятора с улавливателем жира и местным освещением;
    — вытяжного канала;
    — переходных элементов;
    — гофры, диаметром 115 мм;
    — воздуховода, длиной 300 мм и диаметром 130 мм;
    — вентиляционного козырька с обратным клапаном диаметром 130 мм.
    Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.
    Предварительные работы.

    Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

    После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

    По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.
    Монтаж вытяжной системы.

    1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

    В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
    2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

    В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

    Короб под вытяжку соединяется с другими навесными кухонными шкафами.
    3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

    На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
    4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
    5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

    Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.
    Тестирование кухонной вытяжки в зимний период.

    В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

    sdelaysam-svoimirukami.ru

    устанавливаем своими руками, рекомендации по монтажу

    Владельцы загородных домов часто сталкиваются с повышенной влажностью стен в кухне, что приводит к появлению плесени и грибка на отделочных материалах. Для отвода отработанных газов в этой комнате необходимо предусмотреть вентиляционную систему.

    Идеальным вариантом станет вытяжка для кухни в стене в частном доме. Для правильного выбора оборудования стоит ознакомиться с нюансами устройства такой инженерной коммуникации.

    Требования нормативных актов по монтажу вытяжки

    Для изготовления воздуховода применяются элементы круглого или квадратного сечения. Оптимальный размер шахты 13х13 см. При смещении вывода прибора с отверстием в стене для удаления отработанных газов используют гофрированную трубу необходимого диаметра.

    При покупке вытяжки необходимо обращать внимание на следующие нюансы:

    1. В дешёвых моделях бытовых приборов используются осевые вентиляторы. Их максимальная производительность возможна при наличии короткого вентиляционного канала.
    2. На выбор оборудования влияет расстояние от варочной поверхности до выходного отверстия вентиляционного канала.

    Важно! Сечение вентиляционной шахты должно соответствовать мощности бытового прибора, производительность системы зависит от диаметра канала.

    Хорошей производительности добиваются при работе двигателя на средних оборотах. Сначала нужно определить мощность прибора. Этот параметр измеряется в м3/час.

    Некоторые хозяева считают, что с увеличением мощности вытяжки увеличивается и её производительность. На самом деле это не так. Труба с сечением 13х13 см обладает пропускной способностью от 150 до 180 м3/час. Этот показатель гораздо выше требований нормативных актов 60-90 м3/час.

    Во время монтажа вытяжки между прибором и варочной поверхностью оставляют расстояние 70-85 см для газовых плит и 60-75 см для электрического оборудования. Расстояние до наклонной вытяжки 35-65 см (выбирается в зависимости от типа).

    Чтобы сделать вытяжку для кухни в частном доме через стену, необходимо купить прибор с определёнными техническими характеристиками. Установленное оборудование не должно быть шумным (максимальный уровень звука 80 дБ).

    Подготовка к установке

    Для нормального воздухообмена в кухне воздуховод от вытяжки прокладывают через стену, он должен иметь минимальную длину. Для устройства этой инженерной коммуникации желательно подбирать круглые трубы, максимальное количество поворотов – два. Чтобы предотвратить появление конденсата и протекание жидкости, систему оборудуют обратными клапанами.

    Габариты оборудования, место расположения

    Вытяжка должна повторять габаритные размеры плиты. Такие приборы идеально смотрятся в помещениях с высокими потолками. По месту установки устройства подразделяют на следующие виды:

    1. Угловые модели позволяют сэкономить полезное пространство в маленькой кухне.
    2. Настенные вытяжки закрепляются на поверхности ограждающих конструкций. Одна сторона купола прилегает к стене, а вторая находится над варочной поверхностью.
    3. Островные модели приборов монтируют на потолке, они используются в больших просторных помещениях. Такие вытяжки располагаются над работающим кухонным оборудованием.

    Все представленные на рынке приборы отличаются по форме и размерам. Они могут быть плоскими и наклонными. При выборе обращайте внимание на удобство использования оборудования. Розетку для вытяжки располагают на высоте 190 см от пола, её часто маскируют в кухонном гарнитуре.

    Как подобрать материалы для воздуховода?

    При выборе вентиляционного канала, который будет проходить через стену и выходить на улицу, учитывают толщину рукава и материал его изготовления. Для этой цели лучше всего подойдёт круглая оцинковка. Такой трубопровод необходимо утеплить любым доступным материалом, что предотвратит попадание влаги и образование конденсата.

    Воздуховод часто покрывают пенофолом клейкой частью к внешней стороне изделия. Рекомендованная толщина изолятора составляет 1 см. На наружной части отвода устанавливают зонтик для предотвращения попадания влаги с крыши.

    Лучшими вариантами материалов для обустройства вытяжного канала считаются:

    • изделия из полиуретана;
    • полипропиленовые трубы;
    • детали из поливинилхлорида;
    • полиэтилен.

    Проще всего выполнить монтаж воздуховода при помощи пластиковых деталей. Эти материалы могут использоваться на любой кухне, они лёгкие и надёжные. Самыми прочными считаются изделия из полиуретана со стальными армирующими элементами. Такой воздуховод можно развернуть в любую сторону.

    Важно! Пластиковые трубы выделяют хлор в окружающую среду при нагревании поверхности выше +120°С.

    Делаем отверстие в стене

    Наносим схему расположения воздуховода в стене и пробиваем отверстие в положенном месте. Для выполнения этих работ используют перфоратор или электродрель со специальной насадкой.

    При укладке воздуховода квадратного сечения первый запил в стене делают болгаркой с алмазным диском, затем удаляют остатки раствора или бетона. Все углубления в дальнейшем замазывают цементно-песчаным раствором.

    После монтажа отверстие подготавливают к установке вентиляционного канала. Далее проводится сборка вентиляционных обратных клапанов. Эти механизмы не допускают проникновения холодного воздуха с улицы вглубь помещения. На завершающем этапе работ прикрепляют вытяжку к стене.

    Устанавливаем корпус вытяжки

    Плоские вытяжные устройства прикрепляют к поверхности ограждающих конструкций или устанавливают на нижней части деревянного кухонного гарнитура. Если монтаж бытового прибора затруднён (мешают инженерные коммуникации, выступы стен или труба), то устройство закрепляют на длинных шпильках.

    Помните! Лучше использовать прямой воздуховод. Известно, что каждый изгиб канала уменьшает тягу примерно на 10%.

    Когда обратный клапан установлен на воздуховоде, его тщательно герметизируют. После этого в отверстие вставляют трубу с утеплителем и закрепляют дюбелями, затем подсоединяют воздуховод.

    Прокладываем воздуховод

    Подводим воздуховод от вытяжки до отверстия. Трубу закрепляем в раструбе бытового прибора и укладываем в специальный короб из пластика или гипсокартона. Это изделие необходимо надёжно закрепить при помощи дюбелей.

    Важно! Качественный надёжный воздуховод должен иметь герметичные соединения в местах стыковки.

    Монтаж вентиляционной шахты проводится в следующем порядке:

    • делаем разметку;
    • высверливаем отверстия под дюбели на поверхности ограждающих конструкций и устанавливаем подвесы;
    • собираем воздуховод по деталям;
    • герметизируем стыки соединений.

    На завершающей стадии работ укрываем рукав звукоизоляционным материалом.

    Делаем короб для маскировки воздуховода

    Вентиляционный канал можно скрыть в коробе из гипсокартона. Работы выполняются в следующем порядке:

    • наносим разметочные линии и закрепляем профиль на поверхности ограждающих конструкций;
    • для фиксации направляющих просверливаем отверстия, вставляем пластиковые патроны и забиваем дюбели;
    • проводим монтаж каркаса;
    • прикрепляем к каркасу листы гипсокартона, для этого используем саморезы.

    После проведения основных работ перекрываем стыки элементов короба пластиковым уголком или серпянкой, наносим шпаклёвку, затем отделочный материал.

    Устанавливаем приточный клапан

    Этот механизм позволяет наполнить помещение свежим воздухом с улицы. Он устанавливается на стене в круглое отверстие диаметром 4,5 см. Трубку клапана обматывают изоляционным материалом и устанавливают в отверстии, корпус прибора закрепляют на дюбелях.

    В конструкции приточного клапана присутствуют фильтры, которые предотвращают попадание твёрдых частиц в помещение. Интенсивность воздушного потока в этом приборе регулируется при помощи специальной заслонки.

    Заключение

    Монтаж вытяжки в кухне частного дома не вызовет трудностей. Главное – правильно закрепить бытовой прибор и подсоединить воздуховод. Особое внимание обращают на герметизацию стыков вентиляционного канала. Для уменьшения посторонних шумов рукав обматывают звукоизоляционным материалом.

    zharovnya.club

    от вентиляции до обустройства кухни

    Вытяжка в деревянном доме обеспечивает очистку воздуха от запахов, пыли и защищает строение от плесени и коррозии.  При малой площади здания можно, конечно, обойтись трубами камина или печи, а также щелями в стенах. Но это не лучшие варианты: есть риск постоянных сквозняков, образования плесени на поверхностях и даже протечек. Оптимальным решением будет дозированная подача и фильтрация воздуха через воздуховоды, дымоходы, кухонную вытяжку.

    Виды вытяжек в деревянном доме: нюансы работы

    В современном строительстве можно выделить несколько типов вентиляции для деревянных домов:

    • принудительная система;
    • естественная циркуляция воздуха;
    • комбинированная система.

    Принудительная система очистки воздуха оснащена вентиляторами, насосами, кондиционерами и двумя воздуховодами. Один – приточный, второй – вытяжной.

    Общая  длина системы для корректной работы должна составлять  минимум  15 м.

    Благодаря наличию мощных насосов происходит закачивание свежего и удаление застоявшегося воздух от подвала, комнат до кухни и санузла. Выход происходит через решетки в скатах крыш. Также можно настроить работу системы на подачу тепла.

    Естественная циркуляция – наиболее простой и востребованный метод. Вытяжка в деревянном доме через стену происходит с помощью клапанов, решеток и вентканалов. Она беспорядочно «собирает» или закачивает воздух.

    Комбинированная вентиляция объединяет оба метода и сочетает в себе принципы работы естественной и приточной системы.

    Как сделать вытяжку в деревянном доме: советы и правила монтажа

    Вентиляционная система регламентируется проектом. Расчет количества клапанов, длины и конфигурации каналов, пропускной способности воздуховодов указывается в спецификациях и эскизах. Для оптимального функционирования вентиляционной системы следует придерживаться правил, которые гласят:

    • Еще во время строительства фундамента дома необходимо подготовить продухи.

    Продухи – отверстия в цоколе дома, оставляемые для создания естественной вентиляции.

    • При выборе стены для подачи воздуха следует учитывать скорость ветра и наиболее холодную сторону.
    • Для дальнейшей коррекции потока воздуха каналы вентиляции на входе можно оснастить заглушками, жалюзи или автоматическим регулированием.
    • При монтаже вытяжки в деревянном доме своими руками наружные части воздуховодов нужно утеплять, внутреннюю часть каналов для хорошей тяги подбирать из гладких материалов.
    • Вентканалы можно выполнить из любого листового материала (фанеры, жести, нержавеющей стали). Соединения прямых участков допускается оформлять с помощью гофротрубы.
    • Воздухозабор оптимально производить из самой высокой отметки дома – фронтона.

     Виды кухонных вытяжек для деревянного дома

    Первое место в утилизации грязного воздуха занимает кухонная вытяжка. Основные характеристики при выборе техники: тип, габариты, производительность и режимы работы.

    В зависимости от конфигурации, способа крепления и предназначения кухонная вытяжка бывает:

    • Подвесная. Классический вариант над варочной панелью. Главное достоинство оборудования – доступность и широкий выбор при покупке. Минусы – не всегда высокая эффективность работы, потребность в периодической замене угольных фильтров.
    • Встраиваемая. Монтируется в кухонную мебель. Обычно в комплектации 2 мотора и жироуловитель. Обеспечивает приточную вентиляцию, сильно не отличается по функционалу от других видов.
    • Купольная. Устанавливается под потолок.

    По вариантам типов крепежа вытяжки бывают: пристенные, угловые или островные. Выбираются в зависимости от площади.

    При решении вопроса, какую кухонную вытяжку установить в деревянном доме, обращать внимание стоит на ряд факторов. Цена это или функции – решает сам потребитель. Главное, смотреть на качество модели. Ведь вытяжка это не только фильтр, но и здоровье, безопасность.

    Как правильно сделать вытяжку в деревянном доме своими силами

    В сельском строении редко присутствует вентшахта, поэтому кухонную вытяжку в деревянном доме можно сделать самому.

    Советы:

    • Наиболее простой вариант – сделать отверстие в стене и вывести гофрированные или ПВХ-трубы за пределы стены.
    • Отверстие вентиляции просверлить над вытяжной техникой.
    • Высота вытяжки над плитой должна составлять 70 см.
    • Стены и потолок рядом с кухонной плитой должны быть изолированы.
    • Круглые трубы создают наименьшее сопротивление и считаются самыми удобными в монтаже.

    ventilaciya.info

    Как установить вытяжку над плитой: газовой, электрической

    Главная » Кухня » Установка и подключение кухонной вытяжки

    Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

    Установить на кухне вытяжку — мудрое решение

    Как повесить вытяжку над плитой

    Содержание статьи

    При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

    • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
    • Над электрической значение чуть меньше — 65 см минимум.

    Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

    Минимальная высота для установки вытяжек над газовой и электрической плитой

    Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

    Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

    Этапы монтажа

    Весь процесс установки и подключения можно разбить на несколько этапов:

    Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

    Крепление к стене навесной или купольной модели

    Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

    Крепить вытяжку к стене надо через штатные отверстия в корпусе

    Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

    Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

    Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

    Как установить вытяжку на стену, если мешает газовая труба или стена неровная

    Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





    Установка встроенной вытяжки в шкаф

    Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

    Пример установки встроенной вытяжки

    Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

    Процесс подготовки шкафчика к установке вытяжки

    Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

    После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





    Как подключить вытяжку к электричеству

    Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

    Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

    Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

    Подключить вытяжку через клеммники Ваго

    Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

    Воздуховод для кухонной вытяжки

    Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

    Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

    Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

    Размеры воздуховодов для вытяжек

    Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

    Размеры плоских ПВХ воздуховодов для вытяжек

    Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

    С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

    Как крепить гофру к вытяжке и вентиляции

    Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

    Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

    Крепление гофры к решетке на стене

    Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

    По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

    Как крепить воздуховод к стенам

    Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

    Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

    Способы крепления гофры

    Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

    Куда и как выводить воздуховод

    Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

    Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

    Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

    Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

    Как вывести на улицу

    Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

    Один из примеров установки вытяжки не кухне с выводом воздуха через стену

    Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

    Так выглядит обратный или антивозвратный клапан для воздуховодов

    Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





    Чтобы вытяжка не мешала естественной вентиляции в кухне

    При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

    Антивозвратный клапан для нормальной естественной вентиляции в кухне

    Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

    Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

    stroychik.ru

    Установка вытяжки на кухне — в частном доме, фото, видео

    В любой кухне без вытяжки не обойтись. Они могут различаться по форме, конструкции, уровню шума, но непосредственная функция её постоянна. Установка вытяжки на кухне своими руками это несложный процесс, поэтому любой хозяин, умеющий держать в руках инструмент, установит свою вытяжку на кухне без труда.

    Как выбрать вытяжку на кухне



    Выбрав понравившуюся вытяжку можно приступить к её установке.

    Что потребуется для монтажа вытяжки на кухне?

    Для установки вытяжки понадобятся:

    • дрель в комплекте со свёрлами для сверления отверстий в бетоне и кафеле;
    • уровень обязателен, чтобы не было перекосов;
    • дюбеля и шуруповёрт для вкручивания саморезов;
    • провода, розетка для наружной проводки;
    • гофра — гибкий рукав, с помощью которого происходит удаление испарений и запахов во время готовки. Обычно диаметр гофр составляет 150 мм;
    • хомут для закрепления гофр;
    • полипропиленовая монтажная лента для обеспечения общей устойчивости конструкции.

    Установка вытяжки на кухне

    схема расположения кухонной вытяжки

    Обычно вытяжную трубу выводят в существующий вентиляционный канал, соединённый с общей системой вентиляции дома, применяя гофрированный рукав или трубу. Этот способ не требует установки специальных фильтров потому, что испарения с воздухом сразу выходят в вентиляционную шахту.

    Установка вытяжки на кухне в загородном доме, требует сделать отверстие в стене, если нет встроенной вентиляции.  Диаметр отверстия должен соответствовать диаметру трубы вытяжки. При несоответствии размера диаметров, воздух при выходе будет «спотыкаться», как в бутылке с горлышком. При этом будет не только снижаться скорость выхода воздуха, но и шумовой фактор увеличится.

    Установка вытяжки на кухне производиться на высоте не ниже 65 см. Оптимальным расстоянием над электрической плитой — 70 см, а над газовой можно выше на 10 см, то есть — 80 см. Размеры вытяжки, для более эффективной её работы, должны превышать размеры плиты на несколько сантиметров.

    Соединение гофр с отверстием в стене происходит с помощью фланца с обратным клапаном. Если такой клапан идёт в комплекте с вытяжкой, то его нужно будет снять. Обратный клапан необходим для того, чтобы воздух не возвращался опять в вытяжку. Это случается когда дует сильный ветер и в других подобных случаях.

    В выходное отверстие пропускается гладкая труба и снаружи на неё ставится сетка для защиты от насекомых.

    Как установить вытяжку на неровную стену

    Подключение вытяжки на кухне

    Чтобы подключить вытяжку, применяют или металлические гофрированные рукава или полимерные. Последние при работе меньше шумят, но с помощью монтажного скотча и металлические будут шуметь не очень сильно.

    Прежде чем установить вытяжку на кухне, нужно все тщательно измерить, сопоставить и составить план дальнейшей работы.

    В верхнем углублении короба вытяжки будет монтироваться электрическая система. Электрические провода от вытяжки присоединяются к электро коробке с помощью клемм. В эту же коробку подводится провод с розеткой.

    Теперь пришла очередь крепления самой вытяжки. Для этого будут использованы дюбели. Еще раз нужно проверить правильность расположения всех деталей для установки вытяжки.

    Перфоратором подготавливаются отверстия под дюбели для верхней части вытяжки. На торцевые части наклеивается двусторонний полипропиленовый скотч для того, чтобы во время работы вытяжка не стучала об стену.

    Перед тем, как повесить, нужно на вытяжке закрепить вентиляционную трубу.

    Для этого используется переходная муфта, которую разогревают строительным феном до размягчения и надевают на выступающую часть выхода вытяжки, а затем монтажной лентой муфта укрепляется. Гофрированный рукав также оклеивается полипропиленовой лентой для уменьшения шумной вибрации. Муфта с гофрой соединяется и закрепляется хомутом.

    Чтобы повесит коробку вытяжки устанавливается приспособление на дюбеля. В стене сверлятся отверстия, а чтобы пыль не разлеталась, применяется скотч. Из него изготавливают кармашки.

    После этого крепится сначала верхняя часть, а затем винтами притягивается к стене нижняя половина вытяжки.

    Теперь заключительная часть работы. Навешивается ограждение и на стыках со стеной оформляется плинтусами для красоты и чтобы скрыть рабочие моменты.

    stroymasterok.com

    подбор модели и установка своими руками

    Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

    Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

    Вытяжка в современной кухне может стать изюминкой интерьера

    1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

    Формула расчета минимальной производительности вытяжки

    1. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
    2. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

    На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

    1. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

    Принцип работы проточных и циркуляционных кухонных вытяжек

    1. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
    2. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

    Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

    Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

    Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

    Современная модель, работающая на фильтре

    Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

    Плоская (классическая) подвесная вытяжка ↑

    Подвесную вытяжку можно спрятать в навесной шкафчик

    Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

    Встраиваемая вытяжка ↑

    Встроенные модели легко спрятать

    Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

    Купольная или каминная вытяжка ↑

    Купольные приборы смотрятся стильно и современно

    Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

    Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

    Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

    Подготовительные работы ↑

    Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

    • Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
    • Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
    • Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
    • Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
    • Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

    Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

    • Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

    Воздуховод встроенной модели легко помещается внутри обычного шкафчика

    • Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

    Вытяжка с выводом через стену

    Схема вывода наружного вентотверстия

    • Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

    Антивозвратный клапан

    • Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

    Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

    Установка корпуса вытяжки ↑

    Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

    Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

    Монтаж воздуховода ↑

    Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

    • В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

    Воздуховод из пластика легко маскируется

    • При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

    Воздуховод из гофры – монтировать легко, спрятать — труднее

    Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

    Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

    Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

    Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

    Алгоритм работ:

    1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

    Короб, сделанный под двухуровневый потолок

    1. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
    2. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
    3. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).
    1. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

    Гипсокартонный каркас для вытяжки

    На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

    Короб под воздуховод с подсветкой – эффектно и функционально

    Правила установки вытяжки:

    https://www.youtube.com/watch?v=MsDV9Sicjwg

    http://www.youtube.com/watch?v=MsDV9Sicjwg

    Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

    kitchenguide.su

    Распространенные проблемы с вентиляцией крыши и способы их устранения

    Ваша крыша может быть повреждена, если горячий воздух с чердака недостаточно вентилируется, что может привести к дорогостоящему ремонту. Многие люди не понимают важности чердачной вентиляции и того, какой ущерб она может нанести кровельным материалам. Когда температура на чердаке поднимается летом до 150° и выше, это может привести к повреждению черепицы, накоплению конденсата и нездоровому росту плесени и грибка.

    Если ваш чердак не проветривается должным образом, на втором этаже вашего дома может быть на 10° жарче, чем на первом этаже вашего дома.Проблемы с плохой вентиляцией имеют серьезные последствия, которые могут стоить вам времени и денег. Они вызывают увеличение ваших общих затрат на энергию и наносят значительный ущерб как внутри, так и снаружи вашего дома. Христианские Братья Кровля здесь, чтобы помочь!

    Важность правильной вентиляции чердака

    Вы можете значительно сократить расходы на отопление и охлаждение и продлить срок службы черепицы, обратив внимание на вентиляцию чердака. Хорошая вентиляция чердака помогает уменьшить накопление тепла и экономит ваши деньги.Плохая вентиляция может вызвать много проблем, которые могут повредить ваш дом.

    Проблемы, вызванные плохой вентиляцией крыши

    1. Скопление влаги

    В холодные зимние месяцы из-за плохой вентиляции под крышей могут возникнуть проблемы с чрезмерной влажностью.

    2. Некомфортная температура в помещении

    Когда плохая вентиляция приводит к скоплению горячего воздуха на чердаке, он может попасть в жилое пространство, делая дом некомфортно теплым. Когда летом на чердаке скапливается горячий воздух, его температура может подняться до 150° .Затем горячий воздух проходит через мансардный этаж в ваш дом. Результатом этого являются повышенные счета за электроэнергию, перегруженная система кондиционирования воздуха и некомфортная атмосфера в вашем доме.

    3. Отслаивающаяся краска

    Когда в вашем доме скапливается слишком много влаги, краска может отслаиваться или пузыриться. Это может произойти как с внутренней, так и с наружной краской.

    4. Повреждение черепицы и кровельных материалов

    Слишком много влаги на чердаке может сильно повредить крышу.Ржавчина может образоваться на гвоздях для крыши и ремнях вентиляционных каналов. На ваших кровельных материалах может появиться неприглядная плесень, водоросли или грибок. Ваша крыша может начать гнить из-за влаги на чердаке.

    5. Ледяные дамбы

    Вентиляционные системы чердака должны максимально приближать температуру чердака к температуре наружного воздуха. В зимнее время прохладный воздух поступает на чердак через воздухозаборные отверстия над карнизом и помогает предотвратить образование ледяных заторов. Ледяные заторы образуются, когда снег тает, а затем снова замерзает на краях вашей крыши.Это повторное замораживание происходит из-за накопления тепла в вашем чердачном пространстве.

    Ущерб от ледяных дамб может быть значительным. Они могут привести к повреждению стен, потолка и изоляции.

    6. Влажный чердак

    Когда вентиляция крыши не работает должным образом, влага от поднимающегося теплого воздуха конденсируется на стропилах. Сырость на чердаке — явный признак того, что у вас проблемы с вентиляцией крыши.

    Как устранить проблемы с вентиляцией крыши

    Получите профессиональную инспекцию крыши

    Сертифицированные инспекторы по крышам проводят тщательную оценку состояния вашей крыши, чтобы у вас было точное представление о необходимом ремонте.Наймите профессиональную кровельную компанию, чтобы осмотреть вашу крышу и сделать ремонт в случае необходимости.

    Убедитесь, что приток воздуха на чердак и выход из него одинаково пропорционален

    Поймите, что для правильной вентиляции необходимы впускные отверстия и вытяжной компонент.

    Убедитесь, что ваша изоляция не закрывает ни одно из ваших вентиляционных отверстий

    Добавив теплоизоляцию в свой дом, вы поможете снизить затраты на электроэнергию и сделаете помещение более комфортным, но будьте осторожны, чтобы не закрыть вентиляционные отверстия изоляцией.

    При необходимости добавить вентиляцию

    Добавьте вентиляционное отверстие по всей длине крыши, чтобы обеспечить надлежащую вентиляцию и сохранить крышу.

    Нанять надежного кровельщика

    Когда домовладельцы понимают, что у них есть проблема с системами вентиляции крыши, возможно, пришло время обратиться в кровельную компанию, которой они могут доверять, для соответствующего ремонта крыши. Хотя домовладельцы могут решить некоторые из этих проблем самостоятельно, это часто приводит к новым проблемам в будущем. Чем раньше домовладельцы будут активно искать решения проблем с вентиляцией крыши, тем проще будут решения.

    Когда домовладельцы откладывают обращение в кровельную компанию, ущерб может перерасти в более серьезные проблемы. Когда у вашей вентиляции на крыше есть проблемы, если они не устранены, это может привести к аннулированию гарантии на вашу крышу и вызвать необходимость дорогостоящего ремонта или замены. Достаточная вентиляция асфальтовой крыши имеет решающее значение для срока службы и производительности вашей крыши.

    При выборе кровельной компании тщательно изучите компанию, связавшись с BBB, проверив список Энджи, прочитав онлайн-обзоры и попросив друзей и семью порекомендовать вас.Убедитесь, что компания, которую вы нанимаете, имеет лицензию и застрахована. Запросите до трех рекомендаций, чтобы убедиться в их профессионализме и отличных результатах. Попросите письменную смету, которая включает в себя такие детали, как стоимость, объем работ и сроки.

    Разница в кровле христианских братьев

    Защитите свой дом в Канзас-Сити с помощью надежного ремонта крыши. Наша команда специалистов выполнила тысячи успешных ремонтов жилых крыш. Мы предоставляем внимательное обслуживание и лучшие в отрасли продукты, которые снова восстанавливают доверие к вашей крыше.Мы ремонтируем битумную или металлическую кровельную черепицу, включая такие бренды, как GAF, CertainTeed, Owens Corning и Decra. Для церквей и предприятий мы рекомендуем кровлю GAF TPO для замены кровли на длительный срок.

    Компания Christian Brothers Roofing является единственным подрядчиком в Канзасе и Миссури, получившим высшую награду GAF Master Elite Award с обозначением Президентского клуба за производительность, надежность и обслуживание. Осуществляем ремонт кровли, поврежденной ураганом, и замену кровли. Узнайте больше о нашем ремонте жилых крыш и о том, как мы можем помочь вам защитить ваш дом с помощью надежной и великолепной крыши.

    11 лучших типов вентиляционных отверстий + понимание чердачной вентиляции

    Лучшие кровельные вентиляционные системы не только продлевают срок службы вашей крыши, но и помогают снизить расходы на электроэнергию в вашем доме и сделать ваш дом более здоровым местом для жизни…

    Различные типы вентиляционных отверстий на крыше более эффективны, чем другие, но основная задача каждого типа вентиляционных отверстий заключается либо в удалении спертого воздуха из вашего чердачного помещения (вытяжка), либо в подаче свежего воздуха в ваш дом (приток) .

    Если вы хотите по-настоящему воспользоваться преимуществами надлежащей вентиляции крыши, крайне важно установить приточную и вытяжную вентиляцию. Однако во многих случаях приточная вентиляция невозможна из-за архитектуры дома. В этих случаях иметь только выхлоп лучше, чем ничего! Но для обсуждения мы можем предположить, что конструкция вашей крыши может конструктивно выдерживать как впуск, так и выпуск.

    Прежде чем рассматривать каждый тип вентиляции на крыше, доступный на рынке в 2020 году, давайте сначала рассмотрим два типа вентиляции в целом…

    Два стиля вентиляции

    Что такое вентиляция? Согласно Оксфорду, вентиляция — это «обеспечение свежим воздухом помещения, здания и т.

    Ушло со старым (воздух) и пришло с новым (воздух). В кровле, как и в жизни, это очень освежающая и важная стратегия!

    Понимание естественного движения воздуха помогает нам понять, почему приток и вытяжка играют решающую роль в вентиляционной способности крыши . И важно знать, как они работают рука об руку, прежде чем выбирать, какой из типов вентиляционных систем лучше всего подходит для вашего дома и бюджета.

    Выхлоп; Выпустите этот затхлый воздух

    По словам профессора физики Кристопера Бэрда из Западно-Техасского университета A&M, «тепло не поднимается вверх, поднимается горячий воздух.( источник )” Для вентиляции вашего чердачного помещения это ценно, потому что это горячий воздух, содержащий влагу, который вы хотите вывести из своего чердачного помещения.

    Если позволить горячему воздуху застаиваться, это может привести к появлению неприятно пахнущей плесени и, в конечном итоге, к плесени. Как упоминалось выше, это одна из ключевых причин, почему вентиляция важна для здоровья вашего дома.

    Поскольку горячий воздух поднимается вверх, вытяжные вентиляционные отверстия обычно располагаются ближе к верхней части линии крыши.Наиболее распространенным вытяжным вентиляционным отверстием, используемым для современных кровельных систем, является коньковое вентиляционное отверстие. В Roof Hub мы устанавливаем коньковую вентиляцию для каждой новой крыши, если только стиль дома не позволяет это сделать.

    Помните: коньковые вентиляционные отверстия и другие подобные им выхлопные трубы позволяют горячему, влажному, влажному спертому воздуху выходить из дома, но это только половина любой отличной стратегии вентиляции!

    Впуск; Принесите этот свежий воздух в

    Горячий воздух, выходящий с чердака, важен для здоровья вашего дома и долговечности крыши, но горячий воздух, как правило, довольно упрямый! Он не хочет уходить без принуждения, поэтому нам нужно что-то, что могло бы действовать как вышибала.Введите: более холодный воздух.

    Прохладный, свежий воздух (в виде приточной вентиляции ) — вторая половина отличной стратегии вентиляции. Более холодный воздух поступает в ваше чердачное помещение через впускные вентиляционные отверстия, которые расположены ниже на линии крыши, чем упомянутые выше вытяжные вентиляционные отверстия. Поскольку более холодный воздух поступает под горячий воздух (и поскольку горячий воздух поднимается вверх), приточная вентиляция поможет вытеснить упрямый горячий воздух из чердачного помещения. Прохладный воздух через вентиляционные отверстия (например, софит) действует как наш вышибала.

    Пока у вас есть вытяжные вентиляционные отверстия с достаточно большой площадью поверхности, этот более холодный всасываемый воздух поможет вытолкнуть горячий воздух из дома. В идеальном мире это полный цикл…

    Прохладный воздух поступает через впускные отверстия, а горячий воздух выходит через выпускные отверстия!

    Что произойдет, если моя крыша не имеет надлежащей вентиляции?

    Ледяные запруды являются частым результатом плохой вентиляции кровли.

    Быстрое уничтожение вашего дома, имущества и всего, что вам дорого.Все, что имеет для вас значение, погибнет самым разрушительным образом, какой только можно вообразить. Просто шучу.

    Хотя полного уничтожения мира может не произойти, если у вас нет надлежащей вентиляции, есть существенные недостатки, которые повлияют на ваше чердачное пространство, вашу крышу, ваш дом и ваш образ жизни. В том числе:

    • Плохое качество воздуха в помещении из-за мертвого воздуха на чердаке (лето)
    • Перегруженные системы ОВКВ (кондиционирование воздуха), вынужденные больше работать для охлаждения второго (и третьего, если применимо) этажа вашего дома
    • Избыточная влажность ( в виде теплого воздуха) в чердачных помещениях
    • Наледи в зимние месяцы, если вы живете в более холодном климате
    • Сухая гниль кровли

    Наиболее распространенные типы кровельных вентиляционных отверстий

    Теперь, когда мы рассмотрели важность вентиляции вашей крыши, а также различия приточных и вытяжных вентиляционных отверстий, пришло время для обзора наиболее часто используемых систем вентиляции крыши.

    7 Тип кровельных вытяжных вентиляционных отверстий

    Перед тем, как принять окончательное решение, перед принятием окончательного решения проконсультируйтесь с опытным специалистом по кровле при выборе крышного люка, который лучше всего использовать для вытяжки в вашем доме.

    Большинство людей устанавливают новую крышу, когда добавляют вентиляционные отверстия, поэтому в любом случае важно получить расценки от надежного кровельного подрядчика.

    Мы добавляем этот отказ от ответственности, потому что невозможно охватить 100% плюсов и минусов каждого варианта, не зная точного устройства вашей текущей крыши, а также стиля вашего дома.

    Коньковые вентиляционные отверстия (наиболее распространенный выхлоп)
    Коньковая вентиляция устанавливается поперек пика крыши. Вентиляционные отверстия

    Ridge являются наиболее часто устанавливаемыми вытяжными вентиляционными отверстиями. Если вы получаете предложение на крышу от подрядчика в Массачусетсе, то есть большая вероятность, что этот тип вентиляционного отверстия включен в вашу смету. Если конькового вентиляционного отверстия нет в списке, обязательно спросите, какое вытяжное вентиляционное отверстие планирует использовать подрядчик и почему оно лучше всего подходит для вашего индивидуального проекта кровли.

    Вентиляционное отверстие конька находится на пике вашей крыши и проходит по всему пролету вашей линии крыши.Поскольку коньковые вентиляционные отверстия расположены в самой высокой точке крыши, они находятся в лучшем положении, чтобы позволить самому горячему воздуху выходить из чердачного помещения. И поскольку они проходят по всей линии крыши, они обычно имеют площадь поверхности, необходимую для удаления большого количества горячего воздуха.

    Важно: при использовании в сочетании с воздухозаборными вентиляционными отверстиями, расположенными в нижней части линии крыши (например, с потолочным вентиляционным отверстием), коньковое вентиляционное отверстие дает наилучшие возможности для вертикальной вентиляции.

    Вертикальная вентиляция использует гравитацию и естественный поток холодного и горячего воздуха. Холодный воздух поднимается снизу и выходит сверху. Эта стратегия намного превосходит горизонтальную или перекрестную вентиляцию, о которой мы поговорим позже.

    Практически все кровельные компании хорошо знакомы с коньковым вентиляционным отверстием. Процесс установки включает использование пилы для вырезания зазора шириной 2 дюйма вдоль всей вершины крыши. После того, как отверстие вырезано, гибкий конек сгибается и прибивается сверху.

    После того, как коньковый люк прибит гвоздями поверх свежевырезанного зазора на линии конька, коньковая черепица сгибается над вентиляционным каналом и прибивается гвоздями.Этот особый тип гонта более прочен и гибок, чем обычный битумный гонт, и выпускается в цветах, которые безупречно будут сочетаться с вашей новой крышей!

    Большинство современных коньковых вентиляционных отверстий, таких как ребристое отверстие Cobra Snow Country от GAF, настолько прочны, что на них можно стоять! Их прочность обеспечивает дополнительную защиту от скопления снега на северо-востоке и в других снежных регионах США. То, как вентиляционные отверстия встроены в продукт, обычно защищает от скопления снега и льда, которые в противном случае блокировали бы выпуск вентиляционных отверстий других стилей.

    Конструкция конькового вентиляционного отверстия, его расположение на линии крыши, покрываемая площадь поверхности, а также стоимость и универсальность — это лишь некоторые из многих причин, по которым это один из самых популярных вытяжных вентиляционных отверстий. очень рекомендую, если он соответствует архитектуре вашего дома.

    Вентиляционные отверстия Off Ridge
    Металлический коньковый люк, установленный на крыше с трехлепестковой битумной черепицей. Этот конкретный вентиляционный клапан представляет собой универсальный вентиляционный клапан UV-45, который можно приобрести в компании Active Ventilation Products, Inc (обсуждается в конце этого раздела).

    Хотя по названию они звучат похоже, вентиляционное отверстие вне конька похоже только на коньковое вентиляционное отверстие, потому что оба они расположены близко к гребню вашей крыши. На самом деле, «выходные вентиляционные отверстия» гораздо больше похожи на прямоугольные вентиляционные отверстия, чем на коньковые вентиляционные отверстия!

    В целом, вентиляционные отверстия вне конька не очень популярны, и мы не рекомендуем их по сравнению с другими, более эффективными кровельными вентиляционными отверстиями. Вентиляционные отверстия с коньком не так эффективны, как вентиляционные отверстия с полным коньком, потому что они намного меньше и не расположены так высоко на крыше.Их размер не позволяет им выбрасывать большое количество горячего воздуха, а их расположение ограничивает их способность выбрасывать самый горячий воздух, как вентиляционное отверстие на хребте.

    Самые популярные вентиляционные отверстия на рынке имеют длину около 4 футов. Часто сделанный из оцинкованной стали, установка включает в себя прорезание отверстия размером с сам вентиляционный клапан в крыше примерно на один фут ниже линии конька.

    Вентиляционные отверстия вне конька выгодны, когда фактическая линия конька крыши небольшая.Это может произойти со сложными крышами и домами, в которых нет длинной, продолжающейся линии конька, по которой проходит традиционный коньковый вентиляционный канал. Добавление одного или двух вентиляционных отверстий вне конька к этим типам крыш может обеспечить дополнительную вентиляцию в тех местах, где ее недостаточно.

    Если в вашем доме много козырьков, впадин и мансардных окон, то это может быть своего рода вентиляционным отверстием, которое можно включить в вашу вентиляционную систему. Однако это не будет , всегда будет , поэтому убедитесь, что вы поговорили с заслуживающим доверия кровельщиком, прежде чем звонить.

    Где купить вентиляционные отверстия на крыше онлайн

    Как кровельный подрядчик, Roof Hub не является местом для покупки каких-либо вентиляционных устройств для чердака. У Home Depot и Lowes есть выбор распространенных типов вентиляционных отверстий на крыше, но мы предлагаем просмотреть магазин Roofvents.com, если вы ищете что-то более конкретное. У них есть вентиляционные отверстия на крыше, вентиляционные отверстия на крыше и многие другие варианты, которые бывают разных размеров. Если вам это нужно, похоже, они у них есть! Хотя мы сами не пользовались услугами этого продавца, похоже, у них отличные обзоры и подробная информация о продукте.

    Коробчатые вентиляционные отверстия (также известные как жалюзийные вентиляционные отверстия)
    Три вентиляционных отверстия поперек линии крыши, используемые для вытяжной вентиляции. Коробчатые вентиляционные отверстия

    похожи на вентиляционные отверстия вне конька, но являются гораздо более популярным решением для вентиляции.

    Одно из основных сходств с коньковым вентиляционным отверстием заключается в том, что первым шагом при установке является вырезание отверстия в крыше для размещения вентиляционного отверстия. Еще одно сходство заключается в том, что коробчатые вентиляционные отверстия обычно устанавливаются группами по всей крыше, чтобы добавить дополнительную вентиляцию.Одного или двух вентиляционных отверстий недостаточно, чтобы проветрить всю крышу!

    Конструкция коробчатого вентиляционного отверстия более квадратная, чем у его внешнего аналога, отсюда и название; коробка вентиляционное отверстие. Доступен широкий диапазон размеров, чтобы соответствовать тому, что необходимо для вашего пространства. Самый распространенный размер вентиляционного отверстия на рынке сегодня составляет 18 дюймов на 18 дюймов.

    Наряду с коньковыми вентиляционными отверстиями, коробчатые вентиляционные отверстия являются одними из двух самых популярных вытяжных вентиляционных отверстий, которые вы увидите на современной крыше. Их небольшой размер в основном является недостатком, но предлагает некоторую универсальность по сравнению с коньковым вентиляционным отверстием.Поскольку им не нужно проходить по всей вершине крыши, коробчатые вентиляционные отверстия можно стратегически устанавливать на небольших участках, которые нуждаются в вентиляции, но не могут использовать коньковое вентиляционное отверстие.

    Как и в случае с вентиляционными отверстиями вне конька, использование коробчатого вентиляционного отверстия имеет смысл для более сложных линий крыши, которые имеют множество различных секций. Но если у вас большая линия крыши, то коньковый выход чаще всего гораздо эффективнее. Тем не менее, вентиляционные отверстия вне конька очень часто используются на шатровых крышах, и если у вас есть шатровая крыша, то это отличный вариант.

    Чердачные вентиляционные отверстия с проводным питанием
    Пример чердачной вентиляции с жесткой проводкой, изображенный снаружи дома.

    Чердачные вентиляционные отверстия с электроприводом, также известные как чердачные вентиляторы с электроприводом или чердачные вентиляционные отверстия, представляют собой вентиляторы с электрическим приводом, которые помогают вытягивать застоявшийся воздух из чердачного помещения. Они работают так же, как коробчатый вентилятор, установленный на окне в жаркий летний день. Они могут эффективно вытягивать горячий воздух, но требуют более высоких затрат на электроэнергию.

    В целом, одной из основных причин вентиляции чердака является поддержание на чердаке постоянной температуры по сравнению с остальной частью вашего дома.Летом в помещении может быть немного теплее, а зимой немного прохладнее, но чего мы пытаемся избежать, так это экстремальных колебаний температуры от сезона к сезону. Это важно учитывать при обсуждении чердачных вентиляционных отверстий с электроприводом, потому что их мощность часто может быть либо вредной для стратегии вентиляции, либо недостаточно мощной, чтобы вообще что-то изменить…

    По словам Дэнни Паркера и Джона Шервина из Центра солнечной энергии Флориды, «вытяжные вентиляторы могут снизить измеренные пиковые летние температуры воздуха на чердаке более чем на 20 градусов по Фаренгейту.Тем не менее, воздействие в течение сезона охлаждения довольно скромное при наличии хорошо изолированных чердаков».

    Еще один момент, упомянутый в аннотации Паркера и Шервина, заключается в том, что исследование проводилось в районе, где дома сильно кондиционированы . Это говорит о том, что вентиляционные отверстия с электроприводом могли на самом деле вытягивать более холодный воздух через основные этажи дома и с чердака, тем самым увеличивая затраты на энергию и заставляя кондиционер работать больше . Если вы не хотите размещать вентилятор в окне, когда кондиционер охлаждает ту же комнату, то может не иметь смысла использовать вентиляцию на чердаке с электроприводом, если вы используете кондиционер для охлаждения всего дома.

    Наконец, Паркер и Шервин отмечают, что существующие дома в исследовании изначально не имели вытяжной вентиляции, такой как коньковая вентиляция. Это важный момент, потому что добавление любого выхлопа к системе, в которой его нет, было бы полезно, независимо от того, подключено ли это вентиляционное отверстие к источнику питания или нет.

    Вентиляционные блоки с более слабым питанием могут быть столь же разрушительными для стратегии вентиляции вашего дома, как и мощные, упомянутые выше. Согласно другим отчетам домовладельцев, более слабые вентиляционные отверстия имеют тенденцию циркулировать, а не выталкивать воздух.В то время как постоянный поток воздуха важен для предотвращения образования плесени, больше всего необходим выпуск горячего воздуха с чердака. И слабые вентиляционные отверстия просто не режут его.

    Вдобавок к явно сложным недостаткам, упомянутым выше, у вас есть расходы на электроэнергию. Проводные чердачные вентиляционные отверстия должны быть подключены к источнику питания вашего дома, что неизбежно увеличивает ваши счета за электроэнергию. Хотя дополнительные расходы могут быть небольшими в течение нескольких дней или недель, они увеличиваются в течение месяцев и лет.Более высокие эксплуатационные расходы являются существенной причиной, по которой традиционные проводные системы за последние несколько лет перешли на солнечную энергию.

    Чердачные вентиляционные отверстия на солнечной энергии
    Вентиляционное отверстие на чердаке, работающее от солнечной энергии, на снимке снаружи дома вдоль линии крыши.

    Чердачная вентиляция, работающая от солнечной энергии, устраняет почти 100% затрат на электроэнергию, связанных со старыми проводными вентиляционными отверстиями, но не устраняет недостатки, связанные с чердачными вентиляционными отверстиями с питанием в целом.

    Простое устранение затрат на электроэнергию не меняет принцип работы агрегата.Часто вентиляторы либо слишком мощные, либо недостаточно мощные. К сожалению, нет способа гарантировать, что вы все сделаете правильно. И при добавлении поверх правильной стратегии вертикальной вентиляции (например, вытяжной вентиляции конька и забора вентиляционных отверстий софита) вентиляционные отверстия с электроприводом могут фактически иметь разрушительные последствия, которых в противном случае не было бы. Больше — не всегда лучше!

    По этим причинам для вашей кровли лучше всего использовать более естественные, проверенные временем методы вытяжки. Если у вас уже есть надлежащая вентиляция на чердаке, то вам лучше обойтись без дополнительного вентилятора, даже если он работает на солнечных батареях.

    Крышные турбины (также известные как вентиляция Whirlybird)
    Крышная турбина-вихрь на металлической крыше.

    Whirlybird — забавное слово, и мы считаем это значительным преимуществом владения турбиной на крыше. Вы можете встать на подъездной дорожке, указать на свой дом и воскликнуть своим соседям: «Вы видите это, это моя вертушка». Ветряные турбины — это не только развлечение и игра, однако у них есть важные плюсы и минусы, которые могут повлиять на здоровье вашей крыши и вентиляцию вашего чердака.

    Вентиляционные отверстия Whirlybird были первоначально изобретены в начале 1900-х годов британским изобретателем Сэмюэлем Юартом. Устройство состояло из алюминиевых лопастей внутри алюминиевого «колпака» или покрытия, которые вращались с помощью ветра снаружи дома, чтобы затем вытягивать воздух изнутри чердака и из дома. Оригинальный дизайн Юарта по-прежнему соответствует современным моделям вихревых птиц.

    Крышным турбинам необходим ветер со скоростью не менее 5-6 миль в час, чтобы активировать и вращать внутренние лопасти, а это означает, что они не будут эффективны в дни со слабым ветром или вообще без ветра.Если это только форма выхлопа на вашей крыше, то в жаркие летние дни без ветра у вас будут проблемы.

    Даже в дни с сильным ветром эффективность вихревых птиц как средства вентиляции сомнительна. Они часто меньше, чем коробчатые вентиляционные отверстия или вентиляционные отверстия вне конька, что ограничивает количество горячего воздуха, которое они могут вытягивать из чердачного помещения. Чтобы это было эффективной стратегией вентиляции, в большинстве домов потребуется несколько крышных турбин, чтобы оказать заметное влияние на выхлопные газы с крыши.

    Крышные турбины Whirlybird могут быть не самым эффективным способом вентиляции крыши, но их использование имеет некоторые преимущества. Во-первых, они экологичны и экологичны, поскольку не требуют электричества. За исключением периодической смазки устройства, техническое обслуживание или ремонт практически не требуется, если он является владельцем. И в отличие от вентиляционных отверстий, упомянутых ранее, они совершенно бесшумны даже в ветреные дни, когда порывы ветра превышают 20 миль в час.

    Купол Вентс
    Красивый купольный люк с жалюзи и собственной металлической крышей, изображенный на красной металлической крыше.

    Если вам интересно, что это за штука, похожая на башню, на вашей крыше, возможно, вы гордый обладатель вентиляционного купола!

    Вентиляционные отверстия

    Cupola являются одним из наименее распространенных типов вентиляционных отверстий на крыше из-за их стоимости, сложности и из-за того, что не у всех есть основная проблема, для решения которой они были разработаны.

    Происхождение купольных вентиляционных отверстий связано с их использованием в коровниках. Первоначально они были созданы для того, чтобы пропускать много воздуха на чердак сарая, чтобы помочь высушить сено и другие культуры, хранящиеся в конструкции.В своем первоначальном виде купольные вентиляционные отверстия действовали как впускные, так и вытяжные. Однако в современной кровле и дизайне одной из основных причин использования купольного вентиляционного отверстия является обеспечение дополнительного света в области под вентиляционным отверстием.

    Вентиляционные отверстия

    Cupola бывают разных форм и стилей. Некоторые имеют деревянные жалюзи вокруг отверстий для защиты от непогоды, в то время как другие широко открыты, чтобы максимизировать количество света и воздуха, попадающих в пространство внизу.

    Многие дома в итальянском стиле имеют вентиляционные купола, встроенные в линию крыши для многоцелевого использования.Во-первых, потому что они являются формой вентиляции. Но что еще более важно, потому что они добавляют изюминку архитектурному дизайну дома. Красивый вентиляционный купол может добавить характер и очарование скучной линии крыши. В некоторых более сложных стилях купольных вентиляционных отверстий даже есть окна и достаточно места для одного или двух человек, чтобы войти в пространство. Какое фантастическое место, чтобы шпионить за соседями!

    Более высокие затраты, связанные со строительством нового купольного вентиляционного отверстия в сочетании с аналогичной эффективностью по сравнению с более крупными коробчатыми вентиляционными отверстиями, делают купольные вентиляционные отверстия ненужными затратами для большинства домовладельцев.Если вашей главной заботой не является снижение привлекательности, вентиляционные отверстия купола не имеют особого смысла.

    Однако, если вам нужна дополнительная вентиляция крыши и вы не против заплатить больше, чтобы ваш дом выглядел лучше, то вам может подойти купольная вентиляция. В противном случае, несколько больших вентиляционных отверстий сделают свое дело!

    4 решения приточной вентиляции для вашего дома

    При всех возможных способах удаления затхлого старого воздуха с чердака было бы упущением не заняться поиском способов заменить его новым, свежим воздухом с улицы.

    Вытяжная вентиляция без притока — это как велосипед без педалей. Воздух может немного двигаться, но далеко он не уйдет!

    В сочетании с надлежащей вытяжкой (например, коньковым вентиляционным отверстием или большим количеством коробчатых вентиляционных отверстий) адекватная приточная вентиляция обеспечивает поступление свежего воздуха на чердак и вверх через вытяжку. Это классическая вертикальная вентиляция в лучшем виде! Входит новый поток свежего воздуха, а старый горячий воздух вытесняется.

    В отличие от выхлопа, для вашей крыши необходимо учитывать меньше стилей впуска.И в большинстве случаев мы настоятельно рекомендуем первый вариант из списка.

    Потолочные вентиляционные отверстия (самые популярные воздухозаборные вентиляционные отверстия)
    Непрерывная вентиляция софита вдоль карниза крыши.

    Софитная вентиляция на сегодняшний день является самой популярной формой приточной вентиляции крыши. Он составляет половину самой популярной комбинации впуска и выпуска; софитные вентиляционные отверстия (для притока) с коньковым вентиляционным отверстием (для вытяжки).

    Вентиляционные клапаны

    являются фаворитами среди строителей домов и кровельщиков, потому что они, несомненно, являются наиболее эффективными воздухозаборными вентиляционными отверстиями по доступной цене.Если стиль дома позволяет это, большинство строителей-новостроек включают вентиляционные потолки в план своего дома.

    Что такое софитная вентиляция?

    Софиты — это воздухозаборные вентиляционные отверстия, которые устанавливаются непосредственно на карнизах, расположенных непосредственно под линией крыши. Некоторые люди называют эту область «навесом крыши».

    Существуют различные типы софитов, но почти все наиболее распространенные конструкции имеют небольшие отверстия, которые позволяют прохладному воздуху поступать на чердачное помещение, где он помогает выталкивать горячий воздух из вашего дома через вытяжное отверстие.И не волнуйтесь, отверстия в потолке очень маленькие, поэтому нежелательные твари не смогут пробраться в ваш дом.

    Поскольку не все дома одинаковы, существует два типа потолочных вентиляционных отверстий, разработанных для большинства стилей: непрерывные потолочные вентиляционные отверстия и отдельные потолочные вентиляционные отверстия.

    Непрерывные вентиляционные отверстия в потолке длиннее и часто охватывают весь карниз дома. Подобно коньковому вентиляционному отверстию (которое проходит по всей вершине крыши), непрерывные софиты обеспечивают большую отдачу, потому что площадь поверхности больше.Чем больше площадь поверхности, тем больше воздуха может пройти. Непрерывные софиты обычно изготавливаются из винила с просверленными воздухозаборными отверстиями. Поскольку они виниловые, они бывают самых разных текстур и цветов, чтобы соответствовать внешнему виду практически любого дома.

    Индивидуальные вентиляционные отверстия софита из алюминия, расположенные на расстоянии примерно шести футов друг от друга на карнизе под линией крыши.

    Если непрерывные потолочные вентиляционные отверстия подобны коньковым вентиляционным отверстиям воздухозаборного мира, то отдельные потолочные вентиляционные отверстия (наш второй тип потолочной вентиляции) больше похожи на коробчатые вентиляционные отверстия.Они меньше, как правило, прямоугольной формы и располагаются на расстоянии 5-6 футов друг от друга вдоль карниза. Поскольку отдельные софиты разнесены, они не так эффективны, как непрерывные системы, поскольку они обеспечивают меньшую площадь поверхности для забора воздуха.

    Индивидуальный или непрерывный стиль лучше всего подходит для вашего дома, потолочные вентиляционные отверстия являются основой любой отличной вертикальной вентиляционной системы. В сочетании с коньковым вентиляционным отверстием софиты втягивают в дом большое количество прохлады из-под карниза, а затем помогают выталкивать горячий воздух наружу.Когда дело доходит до эффективности, на самом деле нет никакого сравнения со следующими впускными отверстиями.

    Фронтонные вентиляционные отверстия
    Фронтон треугольной формы, изображенный на боковой стороне крыши. Вентиляционные отверстия

    Gable — это более старый, несколько устаревший стиль впуска, который также частично функционирует как выхлопная система. В отличие от вертикальной вентиляции, обсуждаемой в этой статье, фронтонные вентиляционные отверстия используют горизонтальную или перекрестную вентиляцию, чтобы поддерживать движение воздуха через чердачное пространство. Основная предпосылка заключается в том, что воздух поступает с одной стороны чердака, а затем выходит с другой.

    Фронтонная вентиляция в основном используется с двускатной крышей, потому что вентиляция может быть размещена с каждой стороны дома. Эти вентиляционные отверстия не так эффективны на более сложных стилях крыш, потому что поперечному ветру могут препятствовать стропильные балки, вершины, долины, слуховые окна и другие части крыши.

    Фронтонные вентиляционные отверстия бывают всех форм и размеров, наиболее популярной из которых является треугольная форма, расположенная непосредственно под вершиной кровельной системы. Иногда они изготавливаются из дерева или винила, но наиболее популярны металлические.

    Важно: в то время как большая площадь поверхности для вентиляции, как правило, лучше, когда речь идет о кровле, вы должны быть осторожны при сочетании щипцовой вентиляции с любой стратегией вертикальной вентиляции. Мы даем это предупреждение, потому что боковой ветер часто нарушает поток воздуха от вертикального воздухозаборника (например, софита) к вертикальному выпуску (например, коньковому вентиляционному отверстию). Цель использования потолочного и конькового вентиляционного отверстия теряется, когда в кадр входят фронтонные вентиляционные отверстия.

    Вентиляционные отверстия
    Вентиляционное отверстие над фасцией, изображенное прямо над водосточным желобом.Здесь поверх вентиляционного отверстия будет помещена черепица. Вентиляционные отверстия

    Fascia или вентиляционные отверстия над фасцией представляют собой новую форму кровельного воздухозаборника, предназначенную в первую очередь для крыш, на которых нет карнизов достаточного размера для установки вентиляционных отверстий на потолке. Вентиляционное отверстие размещается в верхней части лобовой доски и водосточного желоба и непосредственно под начальным рядом гонтов.

    Основное назначение вентиляционных отверстий на фасции состоит в том, чтобы обеспечить поступление воздуха там, где ветер дует на крышу, в отличие от вентиляционных отверстий на потолке, где воздух поднимается вверх.

    Эффективность надфасциальных вентиляционных отверстий сомнительна из-за их небольшой площади поверхности. Хотя они обычно тянутся по всей нижней части линии крыши, их высота составляет всего около ½ дюйма. Это резкое уменьшение доступного воздушного потока по сравнению с площадью поверхности софитной вентиляции.

    Вентиляционные отверстия над фасцией рекомендуются для домов, где нельзя использовать вентиляционные отверстия в потолке, а также на более сложных крышах, где использование вентиляционных отверстий в потолке само по себе недостаточно.

    Вентиляционные отверстия
    Вентиляционная кромка, изображенная здесь, очень похожа на обычную капельную кромку, но со встроенной вентиляцией.

    Плюсы и минусы лицевой вентиляционной решетки справедливы и для вентиляционных кромок, потому что они очень похожи по конструкции и эффективности. Благодаря вентиляционным отверстиям на кромке и передней панели воздухозаборник предназначен для прямого удара о крышу, а затем направляет холодный воздух вверх по внутренней стене крыши к любому выпускному отверстию на вершине крыши.

    Дренажные вентиляционные отверстия отличаются от решетчатых вентиляционных отверстий местом их установки.Край капельницы — это кровельный материал, который проходит непосредственно под первым рядом черепицы и предназначен для отвода воды в водосточные желоба. Как правило, изготавливается из ковкого металла. Вентиляционное отверстие для капельницы включает забор в классический кровельный материал с небольшими отверстиями, просверленными либо в самой капельнице, либо прикрепленными к капельнице в качестве дополнения.

    Как вы понимаете, установка очень сложна и должна выполняться только профессионалом.

    Подобно вентиляционным отверстиям на фасции, вентиляционные отверстия на кромках отлично подходят для крыш, которые не могут использовать достаточное количество вентиляционных отверстий в потолке для забора воздуха, но не могут сравниться с вентиляционными отверстиями в потолке.

    Какой тип вентиляции лучше всего подходит для моей крыши?

    В большинстве случаев мы рекомендуем потолочные вентиляционные отверстия для притока и коньковые вентиляционные отверстия для вытяжки.

    Для домов, которые не могут иметь коньковую вентиляцию, коробчатые вентиляционные отверстия, как правило, являются вторым лучшим вариантом для вытяжки. А для домов, которые не могут иметь потолочную вентиляцию, вы обнаружите, что вентиляционные отверстия будут вторым лучшим выбором.

    При всем при этом каждый дом уникален. Хотя лучший вентиляционный клапан для вашей крыши будет варьироваться в зависимости от стиля вашего дома и формы вашей крыши, мы можем согласиться с двумя пунктами:

    Во-первых, наличие обоих впускных отверстий и выпускных отверстий лучше, чем наличие только одного.Во-вторых, вертикальная вентиляция гораздо эффективнее горизонтальной или поперечной.
    Если вам нужна новая крыша и вы хотите обсудить, какая стратегия вентиляции лучше всего подходит для вашего дома, мы здесь, чтобы помочь. Позвоните нам по телефону 857-237-7648 или отправьте запрос на оценку крыши.

    Что это такое и для чего оно?

    Проще говоря, крышная вентиляция – это система, обеспечивающая циркуляцию воздуха через чердак. Вентиляционные отверстия необходимы в каждом доме.Тем не менее, немногие домовладельцы много знают о своих кровельных вентиляционных системах . Вентиляционные отверстия на крыше могут быть не тем, о чем вы обязательно думаете, но они должны быть.

    Вентиляционные отверстия помогают защитить здания разными способами. Они продлевают срок службы кровли, регулируют температуру в помещении и снижают затраты на электроэнергию. Хорошо вентилируемый чердак также защитит здания от повреждений, вызванных гниением.

    Давайте посмотрим, как работает вентиляция чердака . Мы обсудим, почему вентиляция важна и как она защищает дома при правильной установке.Надеемся, что после прочтения этого руководства вы будете лучше осведомлены о вентиляционных отверстиях на крыше и о том, что они делают.

    Что такое вентиляция крыши?

    Кровельная вентиляция позволяет воздуху проходить через чердачное помещение, выходя через вентиляционные отверстия в крыше. Правильно установленные вентиляционные отверстия предотвратят перегрев крыши. Они также предотвращают образование конденсата. Когда крыша перегревается или скапливается влага, это может привести к значительным повреждениям или риску для здоровья.

    При неправильной установке вентиляционных систем; это может привести к проблемам.Возникающие проблемы могут представлять серьезную опасность для здоровья и причинять ущерб имуществу. Некоторые из проблем, которые могут возникнуть, — это рост плесени, ледяные заторы и более высокие затраты на энергию для домовладельца.

    Крышные люки для любого климата

    Каждому дому требуется вентиляция чердака , так как она используется в жарком, холодном и смешанном климате. И поэтому на протяжении каждого сезона. Вентиляционные отверстия работают, удаляя горячий и влажный воздух с чердака. В результате домовладельцы могут регулировать температуру своего дома круглый год.Хорошо вентилируемая крыша будет поддерживать комфортную температуру дома и температуру, которую вы ожидаете в это время года.

    В холодном климате крышные вентиляционные отверстия обеспечивают необходимую температуру на чердаке. Когда на улице лед, вентиляционные отверстия на крыше предотвратят образование ледяных заторов. Ледяные заторы образуются в течение короткого периода времени, когда тепло солнца и тепло крыши растапливают снег и лед. Затем эта вода собирается, замерзает и образует лужи на крыше. Кроме того, вентиляция позволит любой влаге, содержащейся в воздухе, очиститься от жилого помещения внизу, улетучившись через чердак.

    Вентиляция так же важна в жарком климате. Когда погода теплее, вентиляционные отверстия будут работать, удаляя горячий воздух с чердака. В результате это охладит дом и уменьшит затраты на эксплуатацию систем кондиционирования воздуха.

    Наконец, стоит отметить, что перед установкой вентиляционной системы следует учесть некоторые моменты. Важно оценить, насколько герметичен ваш чердак. Мы рекомендуем герметизировать чердачный этаж или сделать люк максимально герметичным.Если холодный воздух может просачиваться на нижние уровни, это будет способствовать потерям энергии. Потеря энергии со временем приведет к увеличению счетов за электроэнергию. Кроме того, холодный воздух, просачивающийся с чердака, может привести к тому, что температура на чердаке станет слишком высокой. Это может привести к образованию ледяных дамб в холодное время года.

    Создание воздушного потока

    Существует много типов крышных вентиляционных систем . Некоторым требуется электричество, некоторые питаются от ветра, а некоторые пассивно циркулируют воздух. Вентиляционные системы будут работать только тогда, когда воздух сможет циркулировать.Вот два основных метода создания хорошего воздушного потока:

    Механический. Этот метод требует источника питания и имеет движущиеся части.

    Natural – Воздух может проходить через чердак естественным образом, используя эффект дыма и эффект ветра. Мы обсудим больше об эффекте стека и об эффекте ветра чуть позже.

    Типы кровельной вентиляции

    Ключ к пониманию вентиляционных отверстий на чердаке заключается в том, чтобы знать, что нет вентиляционного отверстия лучше, чем другое.Поскольку климат во всем мире различается, и все дома спроектированы по-разному, вентиляционные отверстия на крыше должны подходить для каждого дома. Поэтому вам понадобится индивидуальная система вентиляции, подходящая для вашего дома. Вот некоторые из различных вентиляционных отверстий:

    Ветряные турбины. Само собой разумеется, что этот тип вентиляции зависит от постоянного источника ветра. Пока дует ветер, ветряные турбины — отличный вариант. Но если в вашем климате не так много ветра, это не обеспечит надлежащей вентиляции вашей собственности.

    Коробчатые вентиляционные отверстия — также известные как жалюзи, эти типы вентиляционных отверстий устанавливаются в отверстие, вырезанное в крыше. Коробчатые вентиляционные отверстия позволяют горячему воздуху подниматься вверх и эффективно отводить влагу, поскольку они устанавливаются близко к коньку крыши. Конек крыши — это то место, где будет проходить большая часть горячего воздуха, чтобы естественным образом выйти через крышу.

    Потолочные вентиляционные отверстия – Этот тип чердачных вентиляционных отверстий также называется карнизными вентиляционными отверстиями . Soffit Vents устанавливаются в карнизы и пропускают воздух.Надлежащая вентиляция происходит, когда прохладный воздух может входить возле карниза и выходить возле козырька. И именно так работают софитные вентиляционные отверстия ( карнизные вентиляционные отверстия ).

    Вентиляционное отверстие для конька . Это чердачное вентиляционное отверстие хорошо работает вместе с потолочными вентиляционными отверстиями . Вентиляционный клапан Ridge Vent является широко используемым вентиляционным отверстием для вытяжки крыш и должен быть установлен вдоль всего горизонтального конька крыши. Это создает гораздо лучший внешний вид, позволяя ему сливаться с естественным видом крыши.Крыша Ridge Vent работает путем распределения горячего и холодного воздуха, а не создания горячих и холодных секций. Распределяя температуру по крыше, это продлевает срок службы вашей крыши.

    Крышка вентиляционного отверстия

    Являясь частью любой системы вентиляции крыши , заглушка для вентиляции крыши может помочь обеспечить отвод горячего воздуха. Этот выпуск горячего воздуха также втягивает более холодный воздух внутрь без необходимости использования крышного вентилятора . Вентиляционные крышки защищают от влаги, дождя и насекомых.В то же время крышные вентиляционные решетки снижают затраты на электроэнергию и снижают температуру на чердаке, обеспечивая комфорт в вашем доме. Вентиляционная крышка может стать решением для вентиляции, которое вы ищете.

    Вентиляционные отверстия

    Power Vents требует двигателей для питания большого чердачного вентилятора . Крышный вытяжной вентилятор будет работать, выталкивая горячий воздух и влагу через чердак. Некоторые типы крышных вентиляторов поставляются с регулируемыми термостатами и гигростатами, чтобы домовладелец мог контролировать, когда включается чердачный вытяжной вентилятор .Модели с термостатами более энергоэффективны, потому что они срабатывают только тогда, когда это необходимо. Это означает, что крышный вентилятор не работает постоянно и не стоит вам денег.

    Как работает вентиляция крыши

    Теперь вы знаете, что такое вентиляция крыши , теперь мы подробно обсудим, как работает система. Системы естественной вентиляции полагаются на то, что воздух может естественным образом проходить через чердак. Здесь используется эффект стека и эффект ветра, но что это такое?

    Эффект дымовой трубы — это когда горячий воздух поднимается на чердак, вызывая высокое давление в высоких точках крыши.Вытяжка – это когда горячий воздух уходит через чердак. Однако горячий воздух может выходить только тогда, когда более холодный воздух может попасть на чердак. Приток — это когда этот прохладный воздух поступает на чердак.

    Когда ветер дует на крышу снаружи, увеличивается всасывание и выхлоп, и это известно как эффект ветра. Всасывание и вытяжка важны, потому что они способствуют естественной циркуляции воздуха.

    Независимо от того, можете ли вы использовать естественные вентиляционные отверстия или вам нужен механический вентиляционный клапан на крыше, идея остается неизменной.Вентиляционные отверстия на крыше будут работать, позволяя воздуху циркулировать на чердаке для регулирования температуры.

    Но сколько нужно вентиляционных отверстий на крыше? Наличие правильного количества впускных и выпускных отверстий имеет важное значение для создания надлежащей вентиляции. Приток и вытяжка работают вместе, чтобы регулировать температуру на чердаке и крыше. У вас никогда не может быть слишком много, но вы можете иметь слишком мало, поэтому важно сделать это правильно.

    Общее правило таково, что в доме требуется одна вентиляция на каждые 300 кв. футов. Хотя, если на чердаке нет пароизоляции, количество удваивается.Если в вашем доме нет пароизоляции на чердаке, рекомендуется иметь по одному вентиляционному отверстию на каждые 15 кв. футов.

    Преимущества кровельной вентиляции

    Кровельная вентиляция незаменима для каждого домовладельца, поскольку она предлагает ряд преимуществ. Вентиляционные отверстия работают круглый год и в любом климате, чтобы обеспечить наилучшую защиту вашего дома.

    Надлежащая вентиляция чердака продлит срок службы вашей крыши, сохраняя прохладу черепицы. В теплые месяцы вентиляционные отверстия на крыше обеспечивают циркуляцию воздуха, чтобы горячий воздух мог выходить.В результате чердак и крыша будут намного прохладнее. Когда крыша становится теплее из-за плохой вентиляции, это нагревает черепицу. Когда это происходит, черепица повреждается.

    Вентиляция

    также поможет домовладельцам снизить затраты на электроэнергию. Когда мы вступаем в теплые месяцы и начинается лето, мы хотим сохранить прохладу в наших домах. Хорошо вентилируемая крыша позволит горячему воздуху эффективно выходить. По мере выхода горячего воздуха на чердаке сохраняется прохлада, что снижает нагрузку на системы кондиционирования воздуха.

    Вентиляционные отверстия

    также помогают снизить экстремальные температуры в помещении. Мы все поднялись наверх и обнаружили, что там намного теплее, чем внизу. Однако, если это сохраняется, это может быть результатом плохой вентиляции крыши. Если горячий воздух не может выйти, он останется на верхних этажах вашего дома.

    Проблемы из-за плохой вентиляции

    Плохая вентиляция может вызвать множество проблем, таких как дорогостоящий ущерб и даже проблемы со здоровьем. Домовладельцы должны понимать неблагоприятные последствия плохой вентиляции.Итак, мы обсудим некоторые проблемы, которые могут возникнуть при недостаточной вентиляции крыши .

    Холодный климат

    В холодное время года бывает ледяной, холодный и может идти снег в зависимости от вашего климата. Лед может накапливаться на крыше, создавая ледяные заторы. Ледяные запруды образуются, когда тепло изнутри чердака и тепло солнца тают снег или лед. Затем эта вода собирается на краю крыши и снова замерзает. Этот замерзший лед затем накапливается позади и/или под крышей.Любая дальнейшая вода, которая стекает к краю, будет застревать за плотиной. Когда происходит нарастание льда, он может привести к повреждению чердака, стен внутри дома и всей самой крыши. Вентиляционные отверстия на крыше позволят теплому воздуху выходить наружу, не давая ему вовремя растаять снег или лед.

    Хотя накопление снега и льда иногда может представлять опасность без надлежащей вентиляции, отсутствие снега также может быть проблемой. Если идет сильный снегопад и снег не ложится на вашу крышу, это может свидетельствовать о проблемах с вентиляцией.В снежные сезоны отсутствие снега может быть признаком плохой вентиляции. Если ваша крыша теплее, чем должна быть, из-за плохой вентиляции снег быстро растает. Мы уже знаем, что это может привести к образованию ледяных дамб, поэтому, если вы заметили, что это происходит, пришло время вызвать эксперта по кровле для оценки вашей собственности.

    Теплый климат

    Когда горячий воздух не может выходить через крышу, это также может привести к образованию конденсата. Образующаяся влага способствует гниению, что может привести к серьезному повреждению конструкции вашего дома.Конденсат также может привести к тому, что вода будет собираться и стекать вниз по потолку. Затем это наносит дополнительный ущерб жилому пространству внизу. По мере того, как ваш чердак и дом становятся влажными, плесень начинает развиваться и расти. Плесень потенциально может быть опасной и вызывать серьезные проблемы со здоровьем у тех, кто живет в доме.

    Мы надеемся, что это руководство по важности чердачной вентиляции оказалось для вас полезным. Все домовладельцы и владельцы недвижимости должны понимать, что делают системы вентиляции крыши .Когда вентиляционные отверстия установлены правильно, они приносят пользу всем владельцам недвижимости.

    Чтобы получить экспертную консультацию о том, какие типы вентиляционных отверстий лучше всего подходят для вашего дома, позвоните нам сегодня. Наша команда будет рада помочь вам с ремонтом кровли или вопросами. Свяжитесь с нами сегодня для оценки.

    Пожарные должны выбрать тактику противопожарной вентиляции на основе типа конструкции

    Вентиляция — это критически важная операция на месте пожара, которую должны понимать все пожарные, но нельзя применять одну и ту же тактику при каждом происшествии.Тип конструкции будет диктовать подход к вентиляции, который выберут пожарные.

    Этот выбор имеет решающее значение для безопасности пожарных.

    Давайте рассмотрим различные типы конструкций и соответствующую тактику вентиляции.

    Метод противопожарной вентиляции зависит от типа конструкции (Фото/База ВВС Сеймур Джонсон)

    Вентиляция в одноэтажных домах для одной семьи

    Большинство наших пожаров происходит в жилых домах.В домах, состоящих только из одного этажа, проще всего запомнить правило: постараться выводить дым и тепло из точки выхода, близкой к очагу возгорания.

    Это гарантирует, что мы собираемся ограничить количество дыма и теплового повреждения внутренней части конструкции.

    • Вентиляция должна начинаться как можно ближе к месту возникновения.
    • Откройте или уберите те окна в комнате, где возник огонь, которые находятся ближе всего к огню.
    • Отдавайте предпочтение снятию/открыванию окон перед теми окнами, из которых уже выходит пламя или дым под давлением или из которых виден или слышен огонь.
    • Если требуется дополнительная вентиляция, рассмотрите другие окна для полной вентиляции.
    • Постарайтесь уменьшить количество повреждений, если это возможно. Вынос всех окон первого этажа при тушении пожара в одной комнате и ее содержимом может оказаться излишним.
    • В жилых домах на одну семью проверьте пожары на чердаке или мансарде на предмет распространения огня, особенно если они находятся непосредственно над очагом возгорания.

    Вентиляция в двухэтажных домах на одну семью

    В двухэтажных жилых домах с пожаром на первом этаже снова используйте окна, ближайшие к очагу пожара. Подумайте о том, чтобы как можно скорее проветрить второй этаж. Когда пожар на втором этаже, сначала проветрите этот этаж.

    Если возможно, начните с проветривания наружных окон исходной комнаты и скоординируйте движение воздуха внутри конструкции.

    • Держите двери в комнаты закрытыми после обыска и особенно контролируйте двери в комнаты, где были выбиты окна. Если возможно, контролируйте поток воздуха изнутри наружу.
    • Не забывайте уделять первоочередное внимание пожарам на чердаке или чердаке, особенно если вы работаете в дуплексах или таунхаусах.Быстро проверьте, не распространился ли пожар на другие единицы, чтобы помочь локализовать пожар в единице происхождения.

    Как бороться с пожаром на чердаке

    В частных домах, таунхаусах или дуплексах пожар на чердаке представляет собой другую проблему. Если это возможно и безопасно, рассмотрите возможность борьбы с огнем изнутри конструкции.

    По возможности убедитесь, что бригады не работают под ферменной системой, которая подвергалась воздействию пламени более 10 минут.Используйте вентиляционные отверстия на фронтоне или несколько вентиляционных отверстий на чердаке при вентиляции пожара на чердаке. Если рассматриваются методы вертикальной вентиляции, откройте крышу возле пика над горячими точками. Убедитесь, что бригады проверяют устойчивость настила крыши.

    Вентиляция подвальных помещений

    Пожары в подвале ставят перед пожарными бригадами уникальные задачи, особенно если домовладелец не соблюдал правила эвакуации при установке или замене окон в подвале.

    Возможно, им придется продвигать свою линию атаки через лестничную клетку, которая также служит дымоходом для продуктов пожара. В небольших зданиях можно вентилировать огонь через имеющиеся подвальные отверстия, такие как окна или решетки в полу.

    • Координация вентиляции с внутренними штурмовыми бригадами.
    • По возможности используйте внешние входы в подвал; в противном случае главный лестничный пролет является вашим доступом.Если вы используете главный лестничный пролет, убедитесь, что лестница конструктивно прочна, и поставьте пожарного у начала лестницы, чтобы поддерживать связь с аварийными бригадами и помочь с прокладкой шлангопроводов в подвал.
    • Рассмотреть возможность прорезания вентиляционных отверстий на первом этаже возле наружных стен для отвода тепла/дыма из подвала. Вентиляция первого этажа может помочь внутренним командам продвигать линии атаки в подвал.

    Вентиляция в многоквартирных или деловых помещениях

    В многоквартирных жилых домах и бизнес-структурах большие квадратные метры создают множество проблем с точки зрения вентиляции.Эти проблемы, связанные с работой кровли, вентиляцией больших квадратных метров, повышенной пожарной нагрузкой от предприятий и нескольких жилых домов, а также соединением зданий, заставляют руководителя группы вентиляции подходить к этим конструкциям более осторожно.

    При проветривании крыш на больших конструкциях воздержитесь от использования внутренних лестниц для доступа. Жертвы и штурмовики потребуют их использования.

    Для выхода на крышу используйте только внутренние лестничные клетки примыкающих конструкций, которые примыкают к основному пожарному зданию. Если использование внутренней лестничной клетки невозможно, ищите пожарные лестницы. Когда ничего из этого нет, можно использовать наземные лестницы и воздушные единицы.

    Помните, что все размещенные лестницы должны оставаться там после установки. Кроме того, в целях безопасности разместите второстепенные средства эвакуации.Не забудьте подавать звуковой сигнал на крышу независимо от того, хорошая видимость или нет; это может помочь определить, достаточно ли она прочна, чтобы выдержать вес вентиляционной группы. Кроме того, когда видимость минимальна, это может помешать экипажу сделать первый шаг в 10 футах от стены парапета. Проведите тщательную разведку крыши, чтобы указать второстепенные пути эвакуации в случае чрезвычайной ситуации.

    Выполняя вентиляцию крыш многоквартирных домов или предприятий, помните, что нужно работать умнее, а не усерднее.Если существуют естественные отверстия, такие как световые люки или смотровые люки, используйте их для вентиляции.

    • Рассмотрите возможность использования вертикальных шахт для вентиляции после проверки. Та часть крыши, где виден дым, должна быть основным отверстием.
    • После проветривания крыши проветрите верхний этаж любым доступным способом. Если дым заполняет верхний этаж, рассмотрите возможность открытия окон с подъемной лестницы или платформы в целях безопасности.
    • Не забывайте по возможности тщательно проветривать пол непосредственно над очагом возгорания, а сам пожарный пол необходимо проветривать, чтобы обеспечить быстрое продвижение шлангопроводов и облегчить первичный поиск.
    • Прилегающие здания должны быть быстро проверены на распространение огня и при необходимости проветрены. Опять же, рассмотрите возможность использования световых люков, иллюминаторов и вертикальных шахт, если таковые имеются. Убедитесь, что мансарда проветривается при использовании световых люков или иллюминаторов — некоторые процессы внутренней отделки могут полностью закрыть мансарду.Убедитесь, что «коробка», которая является мансардой, открыта и что в ней есть способ избавиться от любого дыма или огня, которые могут содержаться внутри. Учтите, что пожар в обнажениях следует вентилировать с помощью кровельного проема над очагом возгорания.

    С учетом общественных мест: Вентиляция в торговых центрах и торговых центрах

    При тушении пожаров в торговых центрах или торговых центрах исходите из того, что между магазинами или секциями зданий нет брандмауэров — в конечном итоге ваше предположение окажется верным.

    В качестве первого шага для вентиляции рассмотрите возможность использования крыши. Для этого используйте уже имеющиеся элементы конструкции на крыше, например световые люки или иллюминаторы.

    Используйте эти естественные объекты, только если они находятся достаточно близко, чтобы быть над очагом пожара или рядом с ним. Если в непосредственной близости нет естественных застроек, оцените необходимость вырезания вентиляционного отверстия над очагом возгорания.Убедитесь, что вентиляция крыши достаточно велика для эффективной работы, поскольку других средств вентиляции, таких как окна, может не быть.

    • Остерегайтесь мест, которые могут привести к травмам, таких как парапетные стены или навесы. Помните, что прямой контакт пламени с внутренней конструкционной сталью может вытолкнуть стены или нарушить систему несущей конструкции крыши.
    • Избегайте участков крыши, где она губчатая или провисающая.
    • В пристроенных помещениях в торговых центрах после открытия крыши попытайтесь использовать естественные объекты для экспозиции. Для этого убедитесь, что вы знаете направление движения огня и предусмотрите вентиляционное отверстие для скопившихся пожарных газов. Если пожар обнаружен в соседнем помещении, откройте крышу над этим огнем.
    • Оконные фонари могут значительно снизить усилия, необходимые для проветривания помещений, а также своевременного удаления передних витрин вместе с задними дверями и окнами.

    Пожары в подвалах больших сооружений

    При вентиляции для пожара в подвале в больших зданиях помните, что любое отверстие в подвале может быть эффективным.

    По возможности используйте проемы, которые не служат цели огневой атаки. Если вход только один, оцените возможность проветривания через подвальные окна.

    Противопожарная вентиляция подвала через подвальные окна может быть легко обеспечена путем удаления подвальных окон ниже уровня земли и удаления решеток, если это необходимо.

    • Если пожар в подвале не будет быстро потушен, может возникнуть необходимость прорезать отверстие на первом этаже прямо внутри фасадного окна, чтобы обеспечить эффективную вентиляцию продуктов пожара в подвале. Как только разрез в полу будет завершен, откройте окно на первом этаже, чтобы вывести продукты пожара на ожидаемый путь выхода.
    • Если в подвале магазина нет подвальных окон или дверей перед пожарным зданием, может потребоваться открыть отверстие из подвала сразу за передним витриной.Не забудьте убрать витрину перед созданием вентиляционного отверстия на первом этаже в подвал. Для завершения процесса может потребоваться снять потолки подвала. Если в магазине несколько витрин, уберите столько, сколько необходимо, чтобы обеспечить хорошую вентиляцию подвала, когда происходят скоординированные операции по тушению огня.

    Можно ли вентилировать огнеупорную конструкцию?

    Вентиляция в огнестойких конструкциях – это настоящая проблема для вентиляционной группы.

    Для обеспечения вентиляции необходимо предусмотреть использование окон, лестничных клеток или вентиляционных систем. Вентиляционная система, или вентилятор PPV, является хорошим инструментом, если пожарные команды знакомы с ее работой и практиковали ее использование. Хорошим резервом для системы вентиляции является наличие дежурного инженера-строителя, который при необходимости может помочь с управлением вентиляцией дыма из огнестойкой конструкции.Если вы имеете дело со структурами, построенными до систем дымоудаления, вам придется вентилировать проверенным способом.

    Окна — лучший способ вентилировать огнестойкие конструкции. Когда возможно, откройте двери, а затем уберите/откройте как можно больше окон с обеих сторон коридора.

    Проветривайте пожарный пол в первую очередь для облегчения поиска и размещения шлангов. Двигайтесь оттуда, чтобы проветрить этаж над огнем и искать жертв.Эта процедура создает необходимость в прокладке шлангопроводов на этажи над очагом возгорания, чтобы предотвратить распространение огня по вертикали.

    Еще одним вариантом противопожарной вентиляции является использование лестничных клеток. Эта процедура работает лучше всего, если структура освобождена. Убедитесь, что вы открываете двери из коридоров в лестничную клетку. Это обеспечит естественное движение дыма в лестничную клетку и обеспечит вертикальную вентиляцию.Вентиляционная бригада должна будет предусмотреть вентиляционное отверстие в верхней части шахты лестничной клетки. Такой способ поможет удалить продукты горения, чтобы уменьшить физические нагрузки на штурмовой расчет при тушении пожаров в огнестойких конструкциях.

    Дополнительное образование: Противопожарная вентиляция

    В этой статье представлены идеи по концентрации концепций вентиляции на основе используемой конструкции.Хотя я попытался представить их с глобальной точки зрения, я никоим образом не затронул вентиляцию каждого типа конструкции, с которой вы можете столкнуться.

    Но одни и те же основы вентиляции будут работать для любого строения; единственная разница заключается в том, как вы применяете эти основы к тому, чего хотите достичь.

    Помните, что вентиляция — это не просто навык, это тонкое искусство.Те, кто хорош в этом, чрезвычайно ценны на каждом пожаре. Тем не менее, все мы несем ответственность за то, чтобы быть достаточно компетентными, чтобы предоставлять эту услугу, когда это необходимо.

    Практикуйте свои основы и применяйте их при предварительном планировании своих зданий. Узнайте больше о тактике противопожарной вентиляции, которую вы должны знать.

    Эта статья, первоначально составленная в 2008 году, была обновлена ​​в июле 2020 года.

    Важна ли вентиляция чердака? — Ремонт крыш и новые крыши

    Многие домовладельцы не осознают важность вентиляции крыш и чердаков. Чтобы защитить чердак и крышу от повреждений из-за конденсации, очень важен правильный поток воздуха. Поскольку температура воздуха снаружи вашего дома колеблется, естественно, что под вашей крышей образуется конденсат. Если этот конденсат задерживается слишком долго, он может повредить деревянную конструкцию вашего дома водой.Гниль и плесень являются распространенными проблемами, связанными с образованием конденсата. Убедившись, что вода правильно вытекает из конструкции крыши и чердака, вы можете избежать дорогостоящего ущерба от воды из-за конденсации.

    Типы вентиляции

    Как правило, подрядчики по кровельным работам используют два метода вентиляции чердака: естественный и электрический. Для обоих методов стек будет установлен, выступая из вашей крыши. Это вентиляционное отверстие позволяет выпускать теплый воздух из основной конструкции вашей крыши.

    Естественная вентиляционная система будет полагаться на ветер для регулирования забора и выпуска воздуха с чердака. Однако для электрической системы потребуется источник питания для питания вентилятора, который будет управлять потоком воздуха. Как естественная, так и электрическая системы вентиляции могут быть очень эффективными. Если вы не уверены, какой тип системы лучше всего подходит для вашего дома, проконсультируйтесь с вашим надежным кровельным подрядчиком. Какой бы метод вы ни выбрали, невероятно важно, чтобы у вас была какая-то система вентиляции, и чтобы вы заботились о том, чтобы она всегда была в хорошем рабочем состоянии.

    Преимущества вентиляции крыши

    В качестве дополнительного преимущества правильная вентиляция крыши также может помочь вам сэкономить на затратах на электроэнергию. Вентиляционные отверстия на крыше вытесняют теплый воздух с чердака, что может помочь сохранить прохладу внутри вашего дома. В результате вашей системе HVAC не нужно прилагать столько усилий, чтобы поддерживать комфортную температуру в помещении.

    Понятно, что многие домовладельцы не уделяют особого внимания вентиляции чердака. Только когда они начинают испытывать проблемы из-за повреждения влагой, они понимают, что их система вентиляции крыши не работает должным образом.Хорошая новость заключается в том, что проблем, связанных с плохой вентиляцией, легко избежать. Когда профессиональный подрядчик регулярно проверяет вашу кровельную систему, он может быстро выявить любые проблемы с вентиляцией вашего чердака. Осмотр кровли должен выполняться подрядчиком по качеству кровли не реже двух раз в год. Осмотр крыши — лучший способ не платить за серьезное повреждение крыши или воды в будущем. Чем раньше специалист по кровельным работам обнаружит проблемную область, тем быстрее ее можно будет устранить.

    Чтобы получить дополнительную информацию о вентиляции чердака или записаться на профессиональную инспекцию крыши, свяжитесь с нашим офисом сегодня. Наша команда высококвалифицированных специалистов по кровле всегда готова ответить на любые вопросы, которые могут у вас возникнуть о вашей кровельной системе, включая правильную вентиляцию. Если ваша крыша нуждается в осмотре или ремонте, мы предлагаем одни из самых конкурентоспособных цен в сочетании с первоклассным сервисом, которым мы славимся. Свяжитесь с нами сегодня для бесплатной цитаты.

    1926.57 — Вентиляция. | Управление по охране труда и здоровья

    Крышки шлифовальных и полировальных лент должны быть сконструированы как можно ближе к рабочему месту. Капюшон должен доходить почти до пояса, а с обеих сторон должны быть предусмотрены отверстия шириной 1 дюйм (2,54 см).

    На рис. D-57.8 показан типичный кожух для работы с ремнем.

    (Для Рис. D-57.1 нажмите здесь)


        Рисунок D-57.1 -- Вытяжной колпак дискового шлифовального станка с вертикальным шпинделем
                               и ответвления труб

    ____________________________________________________________________
                                | | |
         ДиаметрД дюймов (см) | Выхлоп Е | Объем |
    ____________________________|__________________| Исчерпаны | Примечание
                     | | | | на 4500 |
          Мин. | Максимум. | Нет | | фут/мин |
                     | | Трубы | Диаметр | фут(3)/мин |
    _________________|__________|_______|__________|___________|________
                     | | | | |
    .................| 20 | 1 | 4 1/4 | 500 | Когда
                     | (50.8) | | (10.795) | | одна половина
                     | | | | | или больше
                     | | | | | принадлежащий
                     | | | | | диск может
                     | | | | | быть с капюшоном,
                     | | | | | использовать
                     | | | | | выхлоп
                     | | | | | воздуховоды как
                     | | | | | показано в
                     | | | | | слева.Более 20 (50,8)...| 30 | 2 | 4 | 780 |
                     | (76,2) | | (10.16) | |
    Более 30 (76,2)...| 72 | 2 | 6 | 1770 |
                     | (182,88) | | (15.24) | |
    Старше 53 (134,62).| 72 | 2 | 8 | 3140 |
                     | (182,88) | | (20.32) | |
    _________________|__________|_______|__________|___________|__________
                     | | | | |
                     | 20 | 2 | 4 | 780 | Когда нет
                     | (50.8) | | (10.16) | | капюшон может
                     | | | | | использоваться
                     | | | | | над
                     | | | | | диск,
                     | | | | | использовать
                     | | | | | выхлоп
                     | | | | | воздуховоды
                     | | | | | в виде
                     | | | | | показано
                     | | | | | слева.Более 20 (50,8)...| 20 | 2 | 4 | 780 |
                     | (50,8) | | (10.16) | |
    Более 30 (76,2)...| 30 | 2 | 5 1/2 | 1480 |
                     | (76,2) | | (13,97) | |
    Старше 53 (134,62).| 53 | 4 | 6 | 3530 |
                     | (134,62) | | (15.24) | |
                     | 72 | 5 | 7 | 6 010 |
                     | (182,88) | | (17.78) | |
    _________________|__________|_______|__________|___________|__________
     Потери на входе = 1,0 скоростного давления в щели + 0,5 скоростного давления на ответвлении.
     Минимальная скорость паза = 2000 футов/мин -- ширина паза 1/2 дюйма (1,27 см).

    (Для Рис. D-57.2 щелкните здесь)


                 Рисунок D-57.2 -- Стандартный кожух шлифовального станка

    _____________________________________________________________________
                                                 | |
      Размер колеса, дюймы (сантиметры) | |
    _____________________________________________ | Выхлоп | Объем
                                  | | розетка, | воздуха
               Диаметр | | дюймы | в
    ______________________________| Ширина, Макс. | (сантиметры) | 4500
                     | | | Е | фут/мин
      Мин = д | Макс= Д | | |
    _________________|____________|______________|_______________|_______
                     | | | |
                     | 9 (22.86) | 1 1/2 (3,81) | 3 | 220
    Больше 9 (22,86)...| 16 (40,64) | 2 (5.08) | 4 | 390
    Старше 16 (40,64)..| 19 (48,26) | 3 (7,62) | 4 1/2 | 500
    старше 19 лет (48,26)..| 24 (60,96) | 4 (10.16) | 5 | 610
    Старше 24 лет (60,96)..| 30 (76,2) | 5 (12,7) | 6 | 880
    Более 30 (76,2)...| 36 (91,44) | 6 (15.24) | 7 | 1200
    _________________|____________|______________|_______________|_______
     Входной убыток = 0.45 скоростное давление для конусного взлета 0,65
    скоростное давление для прямого взлета.


    (Для Рис. D-57.3 щелкните здесь)


        Рисунок D-57.3 — Способ установки вытяжного кожуха
                         к шлифовальным машинам с поворотной рамой

        Примечание. Перегородка для максимально возможного уменьшения переднего проема.


    (Для Рис. D-57.4 нажмите здесь)

                          Рисунок D-57.4

                 Стандартный кожух для полировки и полировки
    _____________________________________________________________________
                                                 | |
      Размер колеса, дюймы (сантиметры) | |
    _____________________________________________ | Выхлоп | Объем
                                  | | розетка, | воздуха
               Диаметр | | дюймы | в
    ______________________________| Ширина, Макс. | Е | 4500
                     | | | | фут/мин
      Мин = д | Макс= Д | | |
    _________________|____________|______________|_______________|________
                     | | | |
                     | 9 (22.86) | 2 (5.08) | 3 1/2 (3,81) | 300
    Больше 9 (22,86)...| 16 (40,64) | 3 (5.08) | 4 | 500
    Старше 16 (40,64)..| 19 (48,26) | 4 (11.43) | 5 | 610
    старше 19 лет (48,26)..| 24 (60,96) | 5 (12,7) | 5 1/2 | 740
    Старше 24 лет (60,96)..| 30 (76,2) | 6 (15.24) | 6 1/2 | 1040
    Более 30 (76,2)...| 36 (91,44) | 6 (15.24) | 7 | 1200
    _________________|____________|______________|_______________|_______
     Входной убыток = 0.15 скоростное давление для конусообразного взлета; 0,65
    скоростное давление для прямого взлета.


    (Для Рис. D-57.5 нажмите здесь)


       Рисунок D-57.5 -- Корпус для полировки или шлифовки люльки

       Входная потеря = 0,45 скоростного давления для конусообразного взлета.

    (Для Рис. D-57.6 щелкните здесь)


        Рисунок D-57.6 -- Горизонтальный одношпиндельный дисковый шлифовальный станок
                         Вытяжной колпак и соединения отводных труб

    ____________________________________________________________
                                         | |
         Диаметр D дюймов (сантиметров) | Выхлоп Е | Объем
    __________________________________________| диам.| измученный
                         | | дюймы | в 4500
          Мин. | Максимум. | (см) | фут/мин
                         | | | фут(3)/мин
    _____________________|_______________|___________|_____________
                         | | |
                         | 12 (30,48) | 3 (7,6) | 220
    Старше 12 (30,48)......| 19 (48,26) | 4 (10.16) | 390
    старше 19 лет (48,26)......| 30 (76.2) | 5 (12,7) | 610
    старше 30 лет (76,2).......| 36 (91,44) | 6 (15.24) | 880
    _____________________|_______________|___________|_____________
     ПРИМЕЧАНИЕ. Если шлифовальные круги используются для шлифования дисков,
    вытяжки должны соответствовать прочности конструкции и материалам,
    описано в 9.1.

     Входная потеря = 0,45 скоростного давления для конусообразного взлета.


    (Для Рис. D-57.7 нажмите здесь)


        Рисунок D-57.7 -- Горизонтальный двухшпиндельный дисковый шлифовальный станок
                         Вытяжной колпак и соединения отводных труб

    _____________________________________________________________________
                                | | |
          Диаметр дискадюймы | | Объем |
           (сантиметры) | Выхлоп Е | истощенный |
    ____________________________|__________________| в | Примечание
                     | | | | 4500 |
          Мин. | Максимум. | Нет | | футов/мин. |
                     | | Трубы | Диаметр | фут(3)/мин |
    _________________|__________|_______|__________|___________|_________
                     | | | | |
                     | 19 | 1 | 5 | 610 |
                     | (48.26) | | | |
    старше 19 лет (48,26)..| 25 | 1 | 6 | 880 | Когда
                     | (63,5) | | | | ширина "Ш"
                     | | | | | разрешения,
                     | | | | | выхлоп
                     | | | | | воздуховоды
                     | | | | | должен
                     | | | | | быть как
                     | | | | | около
                     | | | | | самый тяжелый
                     | | | | | шлифовка
                     | | | | | в виде
                     | | | | | возможный.Более 25 (63,5)...| 30 | 1 | 7 | 1200 |
                     | (76,2) | | | |
    Более 30 (76,2)...| 53 | 2 | 6 | 1770 |
                     | (134,62) | | | |
    Старше 53 (134,62).| 72 | 4 | 8 | 6 280 |
                     | (182,88) | | | |
    _________________|__________|_______|__________|___________|________
     Входная потеря = 0,45 скоростного давления для конусообразного взлета.(Для Рис. D-57.8 нажмите здесь)


        Рисунок D-57.8 — Типичный кожух для работы с ремнем

        Входная потеря = 0,45 скоростного давления для конусообразного взлета.

    ____________________________________________________________
                                           |
                                           | Объем выхлопа
     Ширина ремня W. дюймы (сантиметры) | фут[1]/мин
    _______________________________________|__________________
                                           |
    До 3 (7.62).................................| 220
    от 3 до 5 (от 7,62 до 12,7)..........| 300
    от 5 до 7 (от 12,7 до 17,78).................| 390
    от 7 до 9 (от 17,78 до 22,86) ................| 500
    от 9 до 11 (от 22,86 до 27,94) ........................| 610
    с 11 по 13 (с 27,94 по 33,02).............| 740
    _______________________________________|_________________
     Минимальная скорость воздуховода = 4500 фут/мин ответвления, 3500
    фут/мин основной.
     Входная потеря = 0,45 скоростного давления для конусообразного взлета;
    0.Давление скорости 65 для прямого взлета.



    Что такое коньковая вентиляция и нужна ли она вашему дому?

    Сбалансированная система вентиляции чердака важна для предотвращения проблем с кровельной системой. Эта вентиляционная система состоит как из коньковых вентиляционных отверстий, установленных на вершине крыши, так и из приточных вентиляционных отверстий, установленных на софитах или рядом с ними. Правильная вентиляция чердака помогает уменьшить избыточное тепло и влагу летом, а также помогает сохранить холод вашей кровельной системы зимой, чтобы уменьшить цикл замерзания-оттаивания, который создает ледяные заторы.

    Что такое коньковая вентиляция?

    Вентиляционное отверстие конька представляет собой выходное отверстие для воздуха, устанавливаемое на вершине крыши. При установке этого вентиляционного отверстия сначала вырезается вентиляционная щель в кровельном настиле на пике крыши. Эта воздушная щель затем закрывается самим гребневым вентиляционным отверстием. Они помогают обеспечить постоянную равномерную вытяжную вентиляцию в самой высокой части чердака и предназначены для защиты от дождя и снега, вызванного ветром, а также проникновения насекомых и мусора. Затем коньковая черепица обычно устанавливается поверх конькового вентиляционного отверстия, чтобы защитить его и придать крыше чистый законченный вид, за исключением металлических коньковых вентиляционных отверстий, для которых не требуется использование конькового конькового гонта.

    Для правильной работы системы вентиляции чердака воздух должен иметь возможность входить на чердак, а также выходить из него, чтобы обеспечить непрерывный поток наружного воздуха через чердачное помещение. Вентиляционные отверстия карнизов и потолков или вентиляционные отверстия, расположенные там, где крыша или навес выступают над внешней стеной дома, позволят более прохладному и сухому воздуху проникать в нижнее чердачное пространство. По мере того, как воздух на чердаке нагревается, конвекция помогает подтолкнуть воздух к вершине крыши, где он выходит через вентиляционное отверстие конька. Этот тип «пассивной системы» является эффективным способом вентиляции чердака, поскольку для его правильного функционирования не требуется никакой энергии.

    Когда они нужны?

    В зависимости от объема вытяжной вентиляции, необходимой для чердачного помещения, и физической конструкции крыши, многие дома прекрасно подходят для коньковых вентиляционных отверстий. Например, дома с достаточной коньковой линией часто должным образом вентилируются с помощью коньковых вентиляционных отверстий.

    Если ваш чердак закончен или воздух в помещении кондиционирован, вам может понадобиться механический способ отвода тепла и влаги. Вам следует проконсультироваться со специалистом по проектированию или подрядчиком по ОВК, чтобы убедиться, что ваша система достаточно велика, чтобы создать поток воздуха, необходимый для поддержания прохлады на чердаке.

    Правило 1:300

    Какая вентиляция нужна для чердака? Федеральное жилищное управление рекомендует, чтобы на каждые 300 квадратных футов потолочного пространства вам требовался как минимум один квадратный фут вентиляции чердака (равномерно разделенный на приточную и вытяжную вентиляцию). Обратите внимание, что чердачная вентиляция всегда должна быть свободна от препятствий, которые могут мешать потоку воздуха. Требования местных норм и правил могут отличаться, поэтому обязательно обсудите это со своим подрядчиком или ознакомьтесь с местными строительными нормами и правилами в вашем регионе.

    Количество вытяжной вентиляции, обеспечиваемой коньковым вентиляционным отверстием, никогда не должно превышать количество приточной вентиляции от потолочного или карнизного вентиляционного отверстия. Если это произойдет, у вас может не хватить воздуха, чтобы должным образом проветрить чердак. Крайне важно всегда иметь сбалансированную вентиляцию чердака.

    Вы можете рассчитать потребность в вентиляции вашего чердака с помощью Калькулятора вентиляции GAF.

    Коньковые вентиляционные решения

    У разных домов разные потребности, и важно учитывать эти потребности при поиске решений.Чтобы узнать больше об этих решениях и о том, как их можно использовать в вашем доме, вы можете просмотреть продукты GAF для вентиляции и вентиляции чердака.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
