Качаем воду из скважины | Насосы и мотопомпы | Блог

Чтобы организовать практичное автоматизированное водоснабжение, необходимо использовать насос. По соотношению эффективности, экономичности и надежности лучше всего себя зарекомендовали погружные (глубинные) насосы, которые устанавливаются прямо внутрь обсадной трубы.

В данной статье мы рассмотрим ключевые вопросы монтажа погружного скважинного насоса, а также обозначим основные правила его эксплуатации.

Задачи

Такие аппараты основаны на нагнетающих винтах или центробежных рабочих колесах. Используются в скважинах, бассейнах, колодцах, открытых водоемах. Главное требование — относительная чистота воды (допускаются примеси песка до 150–250 грамм на м³), и максимальная температура жидкости до +35 °C.

Для оптимального использования полезного объема колодцев и резервуаров допускается горизонтальный монтаж насоса. Однако при позиционировании нельзя допускать отрицательного угла.

Погружные насосы подходят для постоянного водоснабжения частных домов, орошения теплиц и открытых участков, для перекачки жидкостей на предприятиях и т.д. Однако нужно очень тщательно подбирать технические показатели оборудования, чтобы оно точно справлялось с поставленными задачами.

Как выбрать глубинный скважинный насос

  1. Соответствие диаметра насоса и скважины. Насос должен свободно проходить внутри обсадной трубы, но он не должен быть слишком «тонким» относительно диаметра источника водоснабжения.
  2. Производительность насоса («Q» — измеряется в литрах в минуту или литрах в секунду).
  3. Напорная характеристика устройства («Н» — измеряется в метрах). Учитывается расстояние по горизонтали от скважины до жилища, а также расстояние по высоте от установленного насоса до самого высокого потребителя.

Трубы и фитинги

Лучше всего для водозабора из скважины глубинными насосами применять трубы ПНД, рассчитанные на эксплуатацию с питьевой водой. Они достаточно прочные, чтобы держать установленный насос и высокое рабочее давление, при этом достаточно легкие и гибкие для монтажа и демонтажа. Трубы ПНД выдерживают замораживание жидкости внутри и могут лежать в земле без дополнительной защиты. Фитинги используются обычные компрессионные, из полиэтилена или из цветного металла.

Очень критично правильно выбрать диаметр трубы, чтобы не создать на пути воды излишнего сопротивления.

Для насосов с выходным отверстием в 1 дюйм нужна труба ПНД диаметром не менее 25 мм, но лучше использовать трубы 32 мм.

Между тем, некоторые пользователи, которые приезжают на дачу время от времени и каждый раз убирают насос после полива — с успехом применяют армированный поливочный шланг из ПВХ. Но для постоянного водоснабжения такие шланги не подойдут.

Нужен ли обратный клапан

Обратный клапан рекомендуется всеми производителями глубинных насосов. Если его не ставить, то каждый раз после отключения насоса вода будет вытекать из трубопровода, а при включении насосного оборудования придется ждать, пока насос заполнит пустую систему.

Естественно, никакая автоматика в таком режиме исправно работать не будет.

Единственный сценарий, при котором обратный клапан «противопоказан» — это если водоснабжение организовано в виде колонки без заведения труб в отапливаемый дом. Поэтому, чтобы зимой вода сбрасывалась обратно в скважину после каждого включения насоса (дабы избежать размораживания) — обратный клапан не ставят.

При установке обратного клапана следует учитывать направление движения воды (ориентируйтесь на стрелку, расположенную на корпусе клапана).

Экономить на обратном клапане нельзя. Это должна быть надежная модель (желательно из металла, а не пластика). Чтобы накрутить обратный клапан, скорее всего, потребуется использовать резьбовой переходник-ниппель.

Глубина установки

Производители рекомендуют оставлять зазор между нижней частью насоса и дном скважины не меньше одного метра. Некоторые делают более мягкие ограничения — 40 см.

Это позволяет избежать засасывания придонного мусора внутрь нагнетающего устройства и получить необходимый поток воды вокруг насоса для его охлаждения.

При подвешивании насоса и при расчете длины трубы и страховочного троса следует учитывать, что прокачка воды делает пластиковую трубу существенно тяжелее и немного шире.

Как и для чего делается защита от сухого хода

Кроме указаний немного поднять скважинный насос от дна, в заводских инструкциях иногда можно увидеть рекомендации по установке не выше чем в 50-ти сантиметрах от динамического уровня воды.

  • Статический уровень воды — обычное расстояние от зеркала воды в скважине до поверхности земли.
  • Динамический (эксплуатационный) уровень — расстояние от зеркала воды до поверхности земли в процессе работы насоса.

В достаточно производительной скважине, при откачивании воды, зеркало постепенно опускается ниже статического уровня и затем останавливается на одном месте, так как отбор и приток воды уравновешивается.

К сожалению, не всегда скважина может обеспечить достаточно высокий дебит, чтобы покрыть потребности пользователя. В результате насос осушает скважину, оказывается в воздухе и начинает перегреваться (ведь именно жидкость, в которой находится погружной насос, охлаждает мотор устройства). Поэтому при выборе насосного оборудования стараются сбалансировать производительность насоса и дебит скважины. Если этого добиться не удается (например, нам нужен насос с высоким напором, чтобы поднять воду с большой глубины, но он, скорее всего, будет обладать еще и большой производительностью) — тогда устанавливают преобразователи частоты, снижающие скорость работы насоса или «волевым решением» сокращают расход воды, то есть прикручивают вентили.

Для защиты от сухого хода погружной насос запитывают через специальное реле, которое реагирует на:

  • давление в системе;
  • проток жидкости;
  • показания датчиков уровня воды, расположенных внутри скважины.

Зачастую защита от сухого хода является неотъемлемой функцией управляющей автоматики.

Автоматика для скважинного насоса

Есть несколько проверенных вариантов, для погружных насосов. Неплохо себя показала автоматика, которая собрана на пятиходовом штуцере и состоит из механического реле давления, компактного гидроаккумулятора и манометра.

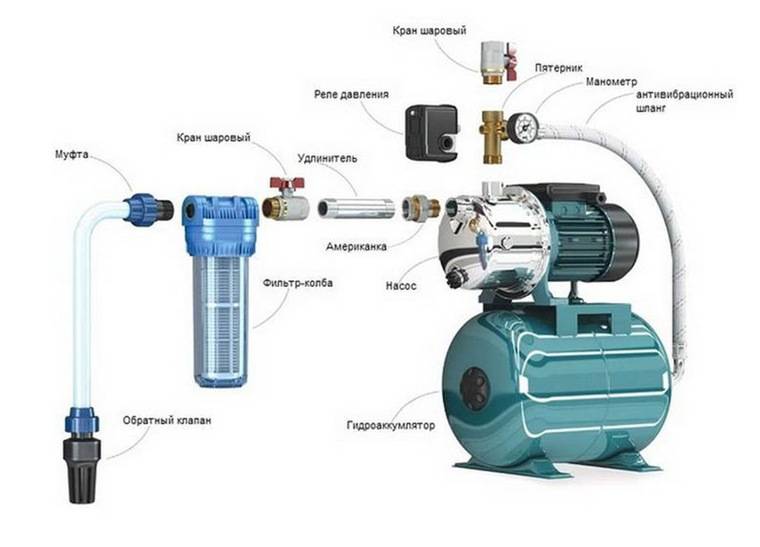

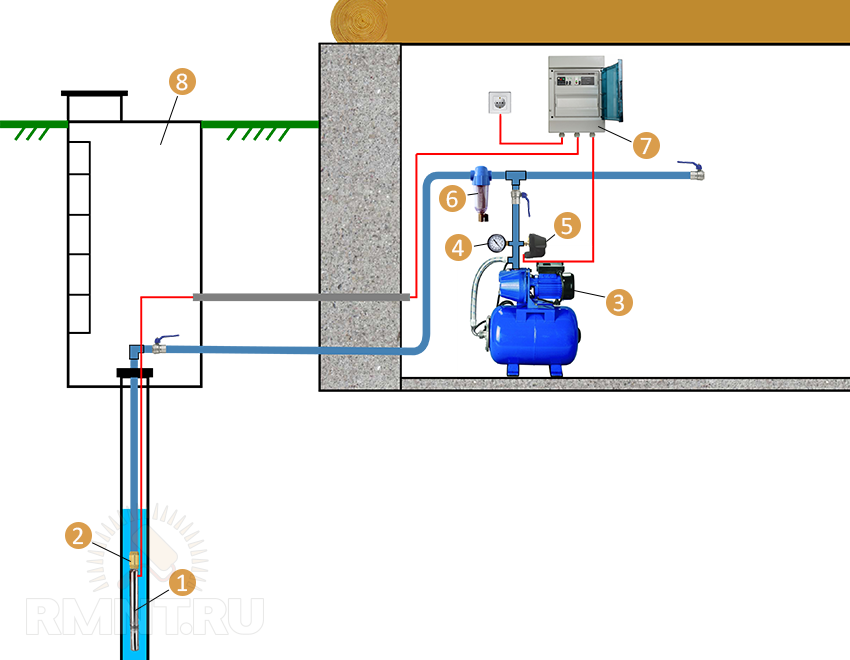

На схеме ниже можно увидеть, как автоматика с механическим реле обвязана в системе индивидуального водоснабжения. Находиться она может как в доме, так и в кессоне над скважиной.

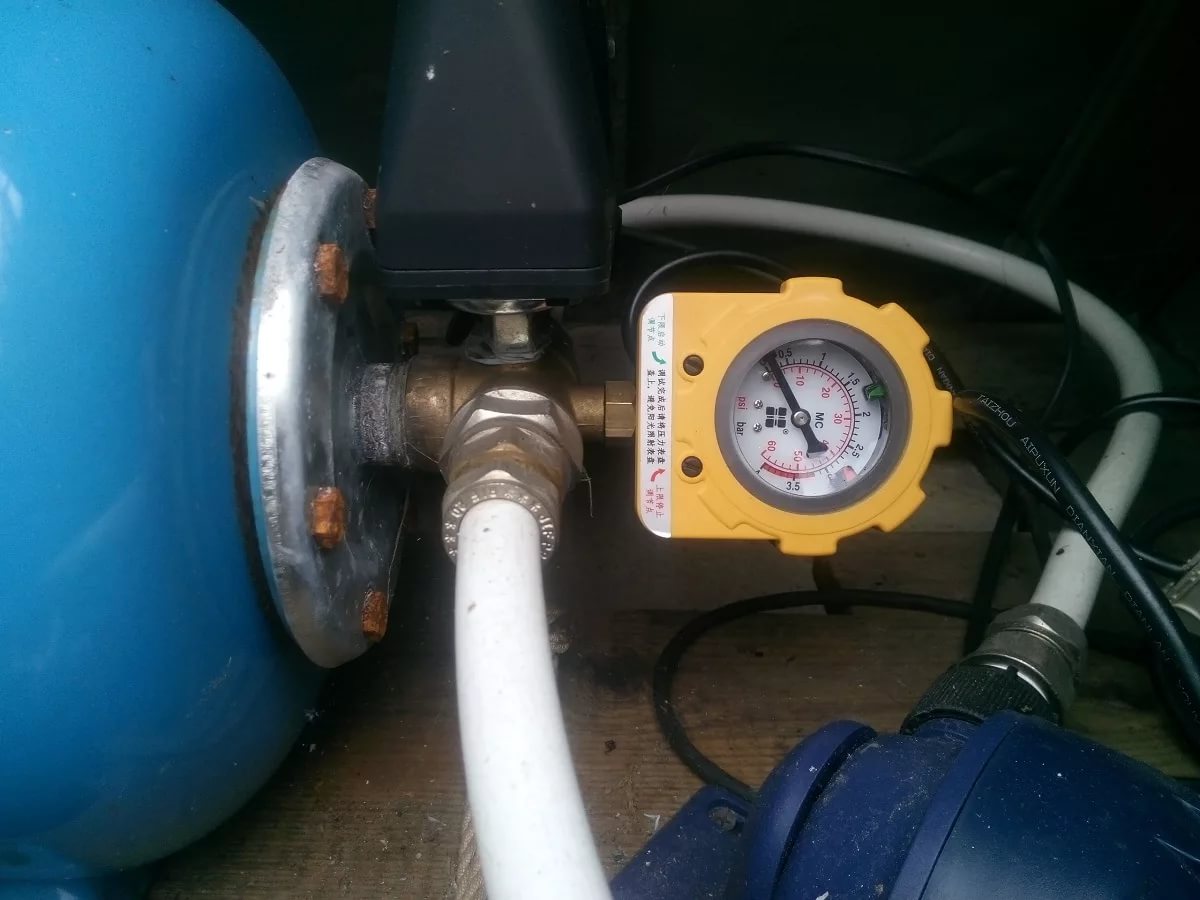

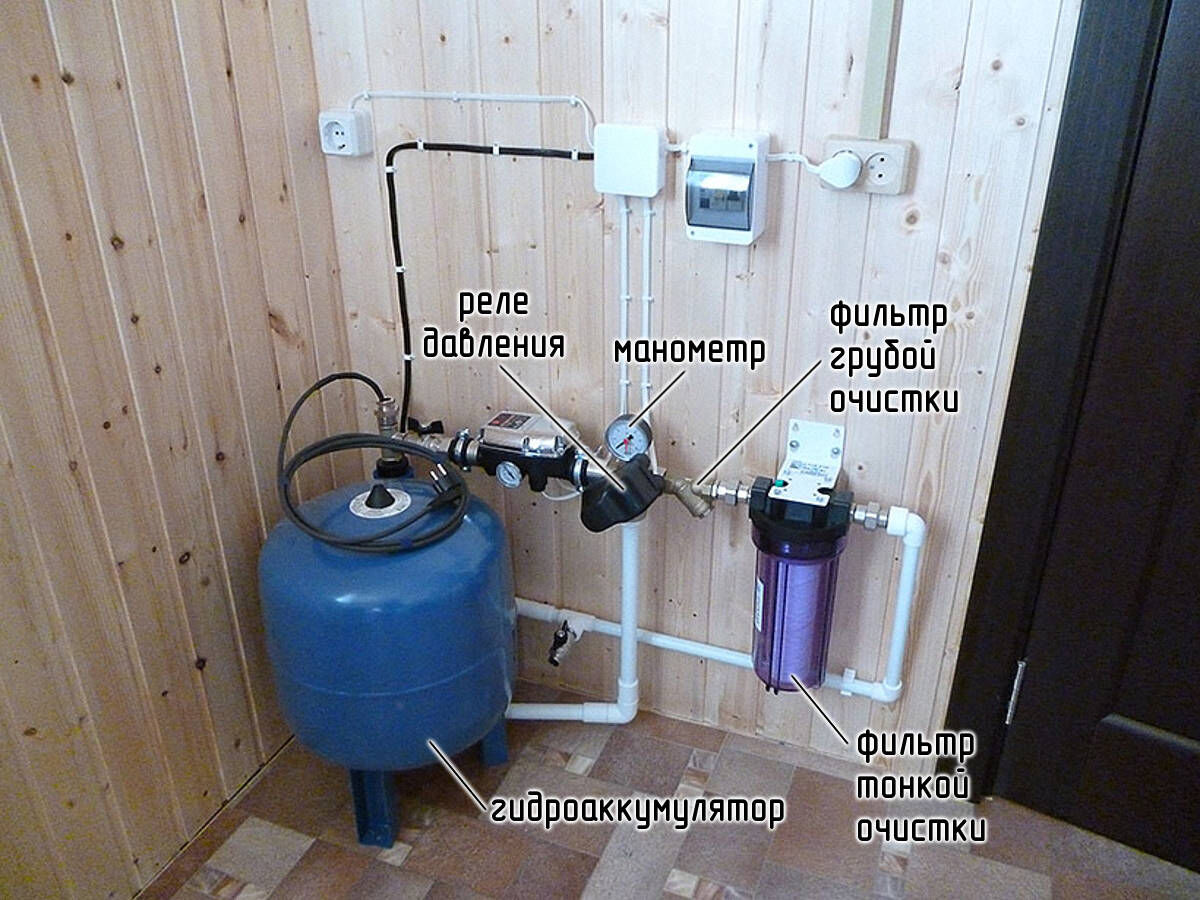

Также удобны и надежны электронные управляющие модули с реле давления и реле протока, которое работает в качестве защиты от сухого хода.

Также появились высокотехнологичные «умные» пульты с цифровыми дисплеями, способные передавать информацию на смартфон, которым пользователи могут управлять системой водоснабжения дистанционно.

Крепление страховочного троса и питающего кабеля

Во время погружения насоса в скважину и во время его извлечения — основная нагрузка приходится на трубу. Можно сказать, что в эти моменты она выполняет несущую функцию. Чтобы не получалось никаких петель, способных расклинить насос внутри скважины, страховочный трос и кабель питания необходимо закрепить на трубе с интервалом 1–2 метра.

Некоторые фирмы предлагают специальные крепежные материалы. Например, это может быть резиновая перфорированная лента.

Неискушенные пользователи с переменным успехом применяют изоленту и канцелярский скотч, а также «автомобильные» металлические хомуты. Но, как правило, сталкиваются с ситуацией, что такая фиксация за неполный сезон отваливается и оказывается на дне скважины. Происходит это либо из-за коррозии, либо из-за расширения трубы.

Лучше всего применить для этого качественные пластиковые стяжки. Они хорошо выдерживают нагрузки, не боятся воды, ничего не повреждают. А самое главное — пластиковые стяжки не склеивают, они делают соединения в меру подвижными (а это крайне необходимо, так как труба во время эксплуатации должна беспрепятственно расширяться и сужаться).

Глубинные скважинные насосы иногда с завода комплектуются относительно толстым капроновым шнуром. Проверено временем — он работает, не гниет и не рвется. Однако большинство производителей рекомендует применять стальные тросы. При выборе троса очень важно, чтобы он был нержавеющим.

Не стоит использовать в качестве страховки тросы в полимерной оплетке. Металл такого троса легко ржавеет, при этом сама полимерная оболочка не может обеспечить надежную защиту от воды, так как на изгибах она склонна к растрескиванию и пропускает воду.

Чтобы подвесить насос, нужно пропустить трос петлей через монтажные отверстия и закрепить его при помощи нержавеющих зажимов.

Нужен ли кессон

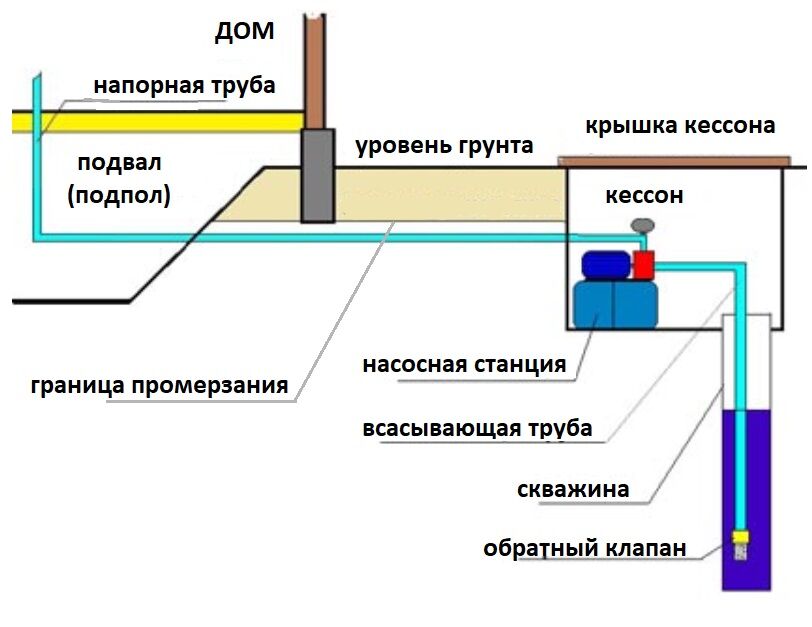

Кессон представляет собой сравнительно небольшое заглубленное сооружение, которое обустраивается над скважинной и служит для:

  • защиты от грунтовых поверхностных вод,
  • предотвращения промерзания труб,
  • защиты от загрязнения,
  • крепления страховочного троса,
  • сантехнической обвязки скважины,
  • разводки трубопровода на несколько точек разбора,
  • подводки электропитания.

В изолированном просторном кессоне, который не затапливается и не промерзает зимой, довольно часто располагают автоматику скважинного насоса и гидроаккумулятор.

Сейчас можно приобрести готовый скважинный кессон из пластика или металла, но многие домовладельцы предпочитают возвести его своими руками, например, из бетонных колец или кирпича, а затем как-то эстетично его оформить.

Не обязательно делать кессон, если водоснабжение из скважины вам необходимо исключительно для полива зеленых насаждений в теплое время года. В таком случае приобретается пластиковый оголовок, который крепится прямо на обсадную трубу. Он служит основой для создания «гусака» с кранами, на нем фиксируется страховочный трос насоса.

Кажется, что такое решение не подходит для организации постоянного водоснабжения, ведь водопроводная труба в таком случае должна идти к дому в траншее — ниже глубины промерзания грунта зимой. На самом деле можно ограничиться оголовком и использовать так называемый «скважинный адаптер». По факту, это резьбовой уголок, который имеет разборную конструкцию.

Чтобы его смонтировать, нужно дрелью с коронкой на уровне траншеи вырезать в обсадной трубе отверстие и установить в нем часть адаптера с держателем.

Ответная часть скважинного адаптера устанавливается на напорной трубе. При опускании насоса в скважину нужно сопоставить и завести друг в друга обе части разборного фитинга. В результате должно получиться нечто подобное:

Электропитание насоса

Высокопроизводительное насосное оборудование может потребовать трехфазного подключения.

Большинство же бытовых скважинных насосов подключаются к обычной сети 220 вольт, соответственно они могут иметь комплектный кабель с конденсаторной коробкой и традиционной вилкой на конце. К кессону подводится кабель питания с сечением рабочих жил 2,5 квадрата, но обязательно с заземляющим проводником. Кабель этот запитывается от управляющей автоматики, либо подключается на электрощите через отдельный автомат защиты подходящего номинала.

Розетку для насоса нужно использовать уличного типа. Поместить ее можно либо в кессоне, либо под навесом. Если производитель допускает соединение питающего кабеля в муфте, то необходимо неукоснительно выполнить все требования, изложенные в инструкции по эксплуатации. Если кабель ведется в траншее вместе с трубой, то для его защиты нужно применить специальный полимерный канал.

Скважинные погружные насосы обязательно запитываются с использованием заземления!

Как безопасно опустить насос в скважину

Труба ПНД, используемая для подключения насосов, поставляется бухтами, поэтому перед началом работ есть смысл дать ей распрямиться. Для этого трубу растягивают в прямую линию и дают ей вылежаться в течение нескольких часов (особенно эффективно это в теплую погоду).

Для установки насоса в скважину желательно привлечь 2–3 человека, чтобы один мастер направлял насос в обсадную трубу, а остальные — плавно подавали напорный трубопровод, который обычно норовит зацепиться примотанным кабелем или тросом за растительность или, например, за ограждения садовых дорожек.

Чтобы не повредить трубы и питающий кабель — на обсадную трубу желательно изготовить какой-нибудь гладкий расширитель в виде скошенной направляющей насадки.

Заключение. Несколько советов по монтажу и эксплуатации скважинного насоса

  1. При выполнении любых монтажных работ с насосным оборудованием зажимать можно только верхнюю (напорную) его часть.
  2. Перед первым погружением в скважину, стоит проверить работоспособность насоса, автоматики и обратного клапана. Можно сделать первую пробную перекачку воды из какого-нибудь бака.
  3. После установки насоса в скважину, перед первым включением необходимо сделать паузу порядка 10–15 минут, чтобы вода полностью заполнила внутреннее пространство насоса.
  4. Первый запуск после монтажа можно производить только при открытом трубопроводе, чтобы не создавать подпор и вымыть из скважины/труб всю грязную воду. После этого трубу можно подключать к системе водоснабжения (в противном случае есть опасность загрязнения сетчатых фильтров и картриджей смесителей).
  5. Для скважинных погружных насосов существуют лимиты по максимальному количеству включений. Так, например, есть оборудование, которое можно включать не чаще трех раз в час и не чаще 30 раз в сутки. А есть устройства, которые можно запускать 100 раз в час и 300 раз в сутки. Изучайте этот момент в руководстве пользователя. Если нужно — установите в систему небольшой гидроаккумулятор на 15–30 литров, который существенно сокращает количество запусков.
  6. Все насосы для поддержания работоспособности нужно запускать хотя бы раз в год.
  7. При любой интенсивности использования каждый сезон стоит извлекать насос из скважины для чистки фильтрующих сеток и промывки насоса от песка, для осмотра троса, для замены хомутов.
  8. В некоторых странах принято минимум раз в пять лет с помощью камер осматривать обсадную трубу скважины.
  9. Хранить скважинный насос даже при нечастом использовании лучше всего погруженным в воду.
  10. Периодически делайте заборы воды для анализа. Исследуйте ее на разрушающие отложения, твердые частицы, газообразные компоненты (при избытке они очень сильно влияют на работу насоса), бактериологическое и химическое загрязнение.

Решаем проблему запуска насоса. | САН САМЫЧ

 Здравствуйте, уважаемые читатели «Сан Самыча». Многочисленные Ваши вопросы, связанные с первым пуском или пуском насосной станции после ремонта каких-либо элементов системы побудили меня к написанию данной статьи. Казалось бы, в теории все просто: залили насос через заливное отверстие водой, завинтили и обжали пробку, включили вилку в розетку. Насос должен удовлетворенно заурчать, поднимая давление в системе до заданного, и после щелчка реле давления отключиться.

Но на практике, почему-то так не получается. Обычно, после включения насоса, стрелка манометра подпрыгивает до отметки в 1,0 бар, после чего медленно скатывается до 0,8, а иногда и до 0,5 бар, где  беспомощно застывает. Из крана на напорной трубе вместе с водой шумно вырывается воздух, и, вырвавшись, затихает. Все затихает: ни воды, ни воздуха – ничего, лишь насос продолжает исступленно подвывать, сорвавшись на холостой ход.  Вы лихорадочно выдергиваете вилку из розетки и пытаетесь сообразить, что Вы сделали не так. Снова откручиваете пробку, снова заливаете, закручиваете, включаете… Но в результате ничего не меняется.

Давайте разбираться…

Почему насос «срывает»?

Насосы для бытовых насосных станций, хоть и называются «самовсасывающими», но сами они ничего всасать не могут. Этого не позволяет сделать огромная разница в плотности воды и воздуха. А насосы рассчитаны на перекачивание воды, и никак не воздуха. Поэтому прежде чем включить насос, его необходимо заполнить водой, и вместе с ним – всасывающий трубопровод, каким бы длинным он не был. И только в воде лопасти рабочего колеса насоса, вращаясь, создают избыточное давление по внутреннему периметру корпуса и разрежение в его центре.

 Но если в насос, уже после его пуска, попадет воздух, то, во-первых, лопасти сразу же взобьют «смертельный» для насоса коктейль из воды и воздуха и, во-вторых, общая плотность воды с воздухом тут же значительно изменится (это зависит от количества попавшего в насос воздуха), изменяя и перепад давления внутри насоса. Соответственно, всасывающая сила уменьшится так же, как и центробежная (ни всасать, ни выплюнуть) из-за уменьшения плотности «коктейля».

Кроме того, «масла в огонь подливает» и эффект кавитации, образование воздушных каверн за быстродвижущимися лопастями рабочего колеса, уменьшая и без того не очень большую плотность «коктейля». И чем ниже первоначальная плотность «коктейля», тем в большей степени проявляется эффект кавитации, и тем меньше создаваемое насосом давление на напоре.

«Откуда воздух?», — спросите Вы, — «Если все новое, соединения обжаты, насос залит по «самую маковку», воды в колодце или скважине более чем достаточно». Проблема в том, что для образования «коктейля» много воздуха и не нужно. Рабочая зона в корпусе бытового насоса довольно мала, соответственно даже небольшой пузырек всплывшего из всасывающей трубы воздуха может изменить плотность воды в рабочей зоне.

Откуда могут взяться эти пузырьки? Из неровностей всасывающей трубы, положенной и закопанной в грунте. Из неплотного соединения всаса непосредственно к насосу. Из незаметных глазу пазух переходных фитингов. Даже из внутреннего эжектора самого насоса и его рабочего колеса, где мелкие пузырьки могли остаться из-за шероховатостей внутренней поверхности материала. Я могу и дальше продолжать, но нужно ли? Это нормально, это неизбежно.

Вопрос нужно ставить по-другому: Как уменьшить влияние оставшегося на всасе и в насосе воздуха, чтобы система нормально заработала? И каверзный вопрос: Почему при уже работающей системе это  влияние почти не проявляется, и даже если проявляется, исправляется само, автоматически? Ответив на второй вопрос, мы сможем найти решение для первого.

Ответ на второй вопрос кроется в нормальных условиях работы насосной станции. А нормальным режимом работы насосной станции является работа под давлением, ведь даже при пониженных параметрах, реле давления включает насос не при нулевом значении давления в системе. И если напорный трубопровод уже заполнен водой и есть минимальный перепад по высоте между насосом и потребителями (а он, как правило, есть, редко, кто ставит насосную станцию на чердаке), то даже если на манометре «ноль», минимальное давление все равно присутствует. Кроме того, если насос уже запустился и смог, хотя бы однажды, поднять давление в системе, то он уже смог выгнать лишний воздух, по крайней мере из корпуса.

И еще один момент. Как мы все знаем, вода – вещество не сжимаемое, и её объем мало зависит от давления. А вот объем воздуха очень сильно зависит от давления окружающей среды, и первоначальное разрежение на всасе насоса превращает небольшой пузырек воздуха в монстра, который способен на много уменьшить общую плотность водо-воздушного коктейля в корпусе насоса. Соответственно, подняв любым способом, хотя бы на немного, первоначальное давление во всасывающей трубе, мы увеличиваем плотность коктейля, и, тем самым, уменьшаем вероятность срыва насоса.

Резонный вопрос: «А как же кавитация?». А кавитация никуда не делась, но, опять же, объем воздушных каверн зависит от давления в корпусе насоса, а дальше… смотрите предыдущий абзац.

Еще один частый вопрос, связанный с этой темой: «Почему новый насос запускается легче, чем уже проработавший в составе насосной станции энное количество времени? Ведь до этого было все нормально, насос не трогали, поменяли лишь обратный клапан (гидроаккумулятор, реле давления и т. д.)». Да потому что он новый, его еще «не ел песочек», еще не было небольших деформаций внутренних пластиковых стенок из-за перегрева, еще не было работы электродвигателя на пределе возможного, подшипники и сальники еще не изношены и прочее, и прочее. Как бы ни был хорош насос, со временем, все равно происходит износ его рабочих элементов, и его характеристики начинают уменьшаться. Просто у хороших и дорогих насосов это происходит немного позже.

Итак, вывод из всего предыдущего: нужно каким-то образом поднять давление во всасывающей трубе, и не допустить его падение при пуске насоса и в ближайшее после пуска время, до тех пор, пока насос сам не сможет создать устойчивый рост избыточного давления в системе.

Как это сделать? Как обычно, предлагаю на Ваш суд несколько решений.

  Работа внутреннего эжектора центробежного насоса.

 На самом деле, даже производители насосов знакомы с этой проблемой. Иначе зачем, по-вашему, нужны насосы с внутренним, уже встроенным в насос, эжектором. Другое дело, что эжектор этот – далек от идеального из-за ограничения в габаритах и не всегда бывает эффективен. Хотя задумка правильная.

 Вода из нижней части рабочей камеры насоса, там, где меньше вероятность появления воздуха, подается снова на всас насоса, тем самым повышая давление на всасе. Кроме того, сам всас насоса немного приподнят относительно центра насоса, где и расположен реальный вход в рабочую камеру, создавая небольшой гидравлический подпор (смешно, сантиметров 10) и действуя в качестве гидрозатвора, который отводит попадающий воздух в верхнюю часть всаса. Проблема только в том, что плотность «коктейля» настолько мала, что этих мер недостаточно.

 При этом на работу эжектора тратится часть мощности электродвигателя, уменьшая напор и производительность насоса. Но производитель идет на эти жертвы ради устойчивой работы насоса и легкого его пуска.

Владельцы вихревых насосов лишены даже этой малости, зато их насосы обладают большим напором и расходом при, относительно, небольшой мощности электродвигателя.

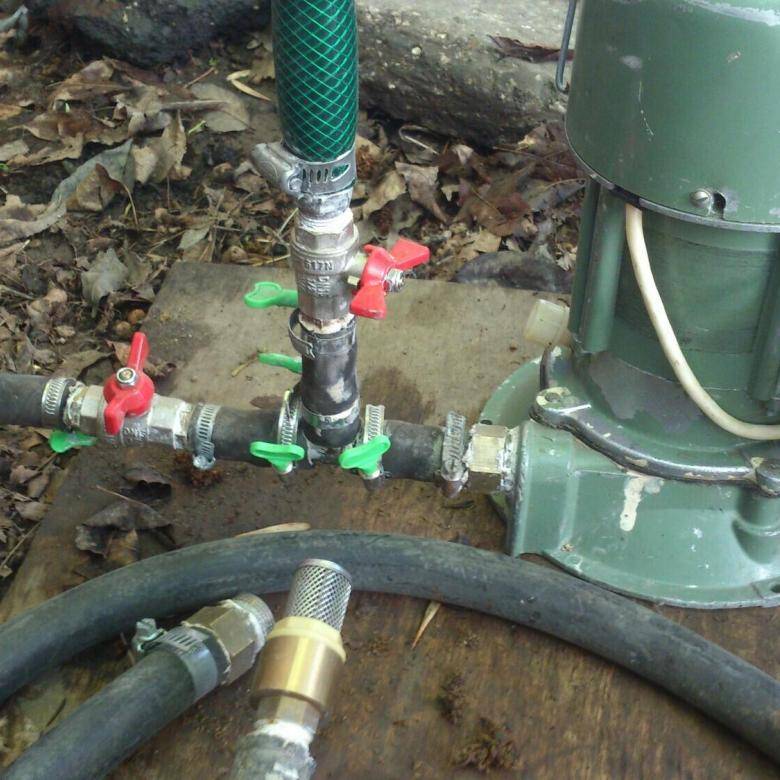

Поможем насосу запуститься. Заливная воронка на всасе.

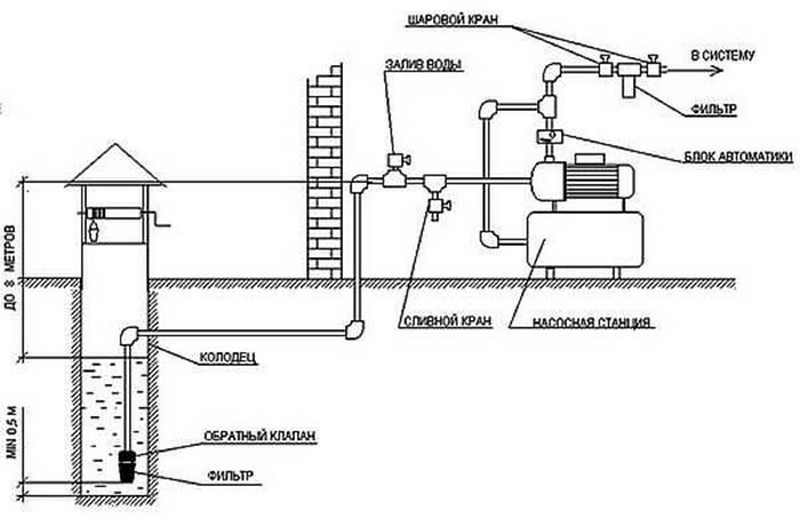

 Классическим решением данной проблемы является отдельная заливная трубка с воронкой, подсоединенная через тройник ко всасу насоса. Преимущество такого решения в его простоте и эффективности.

 Заполняя воронку водой, мы, тем самым, на немного (1 метр = 0,1 бар) повышаем первоначальное давление на всасе. И все бы было прекрасно, если бы мы могли поддерживать высокий уровень воды в воронке постоянно, пока насос не «подхватит». Но это не всегда возможно. Можно заменить маловместительную воронку на бутыль или канистру, но где гарантия, что их объема точно хватит для пуска насоса.

Кстати, переместив кран на заливной трубке повыше от тройника, мы устраиваем ловушку для воздуха, приходящего к насосу по всасывающей трубе. К сожалению, только для этой его части. Подсосы воздуха непосредственно на насосе, воздух, появившийся в результате кавитации и оставшийся в насосе, мы устранить не сможем.

Гидрозатвор на всасе.

 Теми же недостатками обладает устройство гидрозатвора на всасе насоса. Но у него есть преимущества по сравнению с обычной заливной воронкой. Если всасывающий трубопровод действительно герметичен, то залить его нужно будет всего один раз, а дальше атмосферное давление само будет заполнять эту емкость, отделяя воздух от воды. Высота гидравлического подпора в этом случае зависит от высоты размещения самого гидрозатвора.

Важным преимуществом такого решения является возможность разместить обратный клапан системы на всасывающей трубе уже после гидрозатвора, т.е. непосредственно перед насосом. Многие читатели спрашивали об этом, не желая откапывать на морозе кессон скважины или лезть в колодец. Я их понимаю.

Ну, и небольшая «ложка дегтя». Высоту подъема воды на всасе, при таком размещении обратного клапана, нужно рассчитывать по высоте входа трубы в гидрозатвор, а не по высоте насоса. И если у Вас насос уже на пределе всасывающих возможностей, то этот вариант Вам не подойдет.

Еще есть некоторые тонкости при использовании такого устройства, но эта тема для отдельной статьи, если Вам будет интересно. И так этот рассказ получается довольно длинным, поэтому я продолжу в следующий раз.

В следующий раз я расскажу еще о нескольких способах облегчить «первый» пуск насоса. Да-да, не об одном, не двух, а о нескольких, в том числе и об универсальном, подходящем, по моему мнению, практически для любого насоса. Надеюсь, Вы сможете выбрать наиболее подходящий для Вас.

За сим, откланиваюсь, уважаемые читатели «Сан Самыча», надеюсь не надолго.

ПРОДОЛЖЕНИЕ.

Как увеличить глубину всасывания насоса.

 Доброго времени суток, уважаемые читатели «Сан Самыча». Частой проблемой при проектировании и эксплуатации системы водоснабжения дома на основе поверхностного насоса бывает проблема подачи воды на всас насоса. Чисто теоретически, атмосферное давление позволяет поднимать воду с глубины до 9 метров, практически, насосы способны поднять её с глубины до 7 метров, с небольшой потерей напора. Уверенный же подъем воды насосы могут обеспечить с глубины метров пять.

Как порой не хватает этих метров. Попробуем решить эту задачу. Как всегда, я предлагаю несколько решений, из которых вы сможете выбрать наиболее вам подходящее.

        «Если гора не идет к Магомету…»

Наиболее простым, но, отнюдь, не легким решением будет двигаться навстречу воде. Т.е. если у вас колодец, то насос можно разместить на площадке, сооруженной внутри колодца, или на площадке, плавающей по поверхности воды.

Еще, как вариант, можно выкопать и обустроить кессон рядом с колодцем или скважиной, глубиной в недостающие метры. Правда, глубже трех-четырех метров, мне кажется копать не стоит. Будут трудности с доступностью при обслуживании и осмотре насоса. Естественно, просто необходима утепленная крышка кессона, чтобы холодный воздух зимой туда не проникал. Заодно, решается проблема тепло- и звукоизоляции насоса.

 Мне кажется, это решение многим приходило в голову. Но почему-то немногие могут догадаться использовать уже готовое подземное помещение, подвал собственного дома, для этой же цели. Может этих двух метров как раз и хватит, чтобы приблизить насос к зеркалу воды в колодце или скважине. И совсем необязательно копать под трубу траншею, равную по глубине подвалу, достаточно углубиться ниже границы промерзания, чтобы вода во всасывающей трубе гарантированно не замерзла. Остальное доделает за вас все то же атмосферное давление, если, конечно, расстояние от дома до колодца сравнительно не велико (как правило, до 5 метров). Главное, что вы приблизились к воде по вертикали, а на горизонтальном участке действуют лишь силы сопротивления трубопровода, которые можно уменьшить, увеличив диаметр трубы и проложив более гладкую: пластиковую (ПНД) или металлопластиковую (МП).

        Насос поможет себе сам.

 Помочь атмосферному давлению поднять воду к насосу может сам насос с помощью устройства, которое называется эжектор. По сути, мы просто часть воды с напора насоса загоняем во всасывающую трубу, восполняя тем самым недостающее давление в ней. Но чтобы эта потеря напора была более эффективна, эжектор имеет специальную конструкцию, которая напоминает всем известную насадку пылесоса для побелки стен и потолков. За счет сужения вода от напора насоса ускоряется и увлекает за собой воду, идущую от источника на всас насоса.

Самодельный эжектор и схема его подключения.

Насосные станции с эжектором мощнее обычных, т.к. часть энергии тратится на рециркуляцию воды. Кстати, очень рекомендую поставить на эту линию отдельный кран, которым вы сможете регулировать степень рециркуляции. Не всегда нужна полная рециркуляция, а вот лишнее давление на напоре не помешает. Если у вас есть возможность пожертвовать давлением на напоре насоса, то эжектор можно поставить на любую станцию. Мало того, элементарный эжектор легко можно собрать самому из любого подходящего по диаметру тройника. Большой эффективностью он отличаться не будет, но подтянуть воду на несколько метров он сможет.

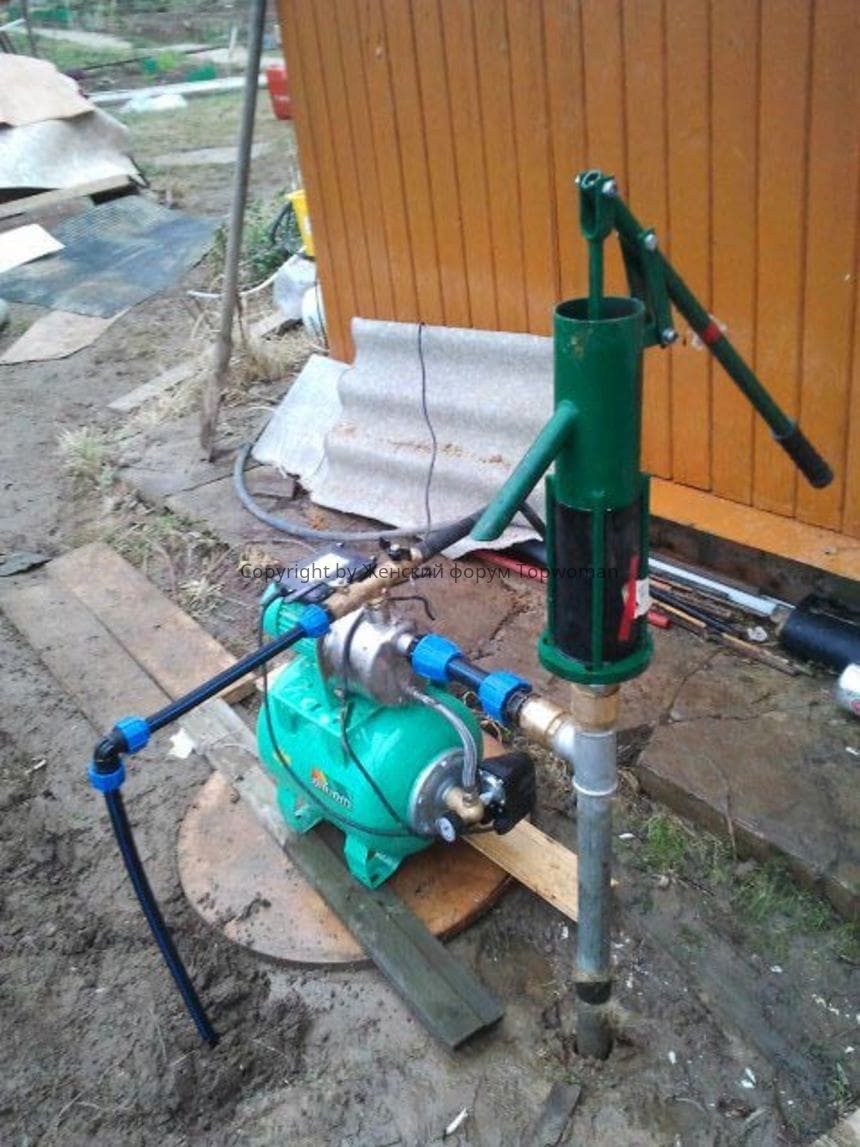

Насосный тандем.

Конечно, лучше и проще использовать один насос, но иногда хорошим решением бывает использование двух не очень мощных насосов вместо одного. Очень часто я встречаю тандемную схему с погружным и поверхностным насосом. Погружной опускается в скважину или колодец и подает воду на всас поверхностного насоса, на базе которого организована насосная станция. Ни один из этих насосов самостоятельно бы не справился с водоснабжением, а вместе они поддерживают хорошее давление в системе.

Система из двух поверхностных насосов тоже имеет право на жизнь. Тем более стоит подумать об этом, если один насос уже есть в наличии.

Здесь следует отметить некоторые нюансы таких схем.

  1.  Включение обоих насосов синхронизируют, подключая их параллельно к реле давления станции.
  2.  Расход воды подающего насоса желателен не меньше расхода напорного, иначе снижается эффективность связки.
  3. Защиту по сухому ходу придется ставить либо на каждый насос в отдельности, либо одну – на общее питание насосной станции, т. е. до реле давления.

Накачаем скважину…

 Еще один интересный и довольно необычный способ решения проблемы, который вряд ли подойдет владельцам колодцев, но для владельцев скважин может стать одним из вариантов. Правда, для этого придется загерметизировать верх обсадной трубы скважины, и … накачать её с помощью компрессора.

Действительно, поднимая давление внутри объема скважины, вы, тем самым, выталкиваете воду наверх по отводящей трубе. И если компрессор довольно мощный, можно вообще обойтись без насоса, что может спасти тех, у кого вода в скважине представляет собой насыщенную песком взвесь, противопоказанную для любых насосов. Или, как вариант, использовать компрессор в паре с насосом. Однако стоит учитывать, что давление в скважине толкает воду как вверх, так и вниз, загоняя её обратно в водоносный слой. И использовать такой способ доставания воды нужно с учетом особенностей Вашей скважины (глубина залегания воды, дебет скважины) и особенностей геологии на Вашем участке.

Вот только, уж больно шумная это машина, нужна ну очень хорошая звукоизоляция, чтобы не слышать назойливой трескотни компрессора.

Не претендуя на истину в последней инстанции, могу предложить идеи объединения всех или некоторых способов решения «проблемы всаса». Ничто ведь не мешает сделать кессон для эжекторной станции, повысив тем самым её эффективность и уменьшив потерю давления на напоре.

Также можно использовать малопроизводительный вибрационный насос в тандеме с насосной станцией, добавив в схему эжектор. Вибрационный насос в этом случае подает воду на эжектор, восполняя недостаток давления. А насосная станция берет воду и через насос, и через эжектор, обеспечивая и хороший напор и приличный расход  воды.

Вобщем, не бойтесь комбинировать, господа. Один из читателей написал, что решения должны быть индивидуальные. Но я не даю вам готовых решений, уважаемые читатели, и не ставлю перед собой таких целей. Моя задача скромнее: предложить вам идеи, пути, из которых каждый из вас сможет выбрать и найти способ решения своей сугубо индивидуальной проблемы. Знать и уметь все – невозможно. Но тем и хороши идеи, что поделившись ими, люди становятся только богаче. До новых встреч на страницах блога «Сан Самыч», уважаемые читатели.

6 видов насосов для колодца и скважины

Виктор Джин

использует винтовой насос

Профиль автора

Загородные дома редко подключены к центральному водопроводу, поэтому воду обычно качают из скважины или колодца.

Мы уже приводили короткую инструкцию, как организовать в доме автономную систему водоснабжения. В этой статье поможем подобрать подходящий насос.

Как выбирать насос для частного дома

При выборе насоса надо изучить его технические характеристики, а именно:

  1. Производительность, то есть количество воды, которое насос качает в минуту или в час. В идеале воды должно хватать, даже если одновременно открыть все краны в доме и спустить воду из сливного бачка в унитазе. Обычно для частного дома достаточно насоса производительностью 1,5—2 м3/ч.
  2. Высота подъема воды. Насос должен не только поднять воду из скважины или колодца, но и доставить ее до самой высокой точки в доме — например, до душа на третьем этаже. При этом напор не должен упасть. Для частного дома с колодцем обычно хватает насоса с высотой подъема 30—40 метров. Если же речь идет о скважине, могут понадобиться модели с большим напором.
  3. Потребляемая мощность. Это количество электроэнергии, которое будет съедать насос. Как правило, простые модели насосов расходуют менее 1 кВт.

Насосы делятся на два больших вида: поверхностные и погружные. Первые всасывают воду с небольшой глубины через шланг, вторые нужно опускать в толщу воды. Насосы для скважины и колодца различаются: скважинные узкие и похожи на цилиндр. Нет проблем использовать скважинный насос и для колодца, а вот наоборот не получится.

Помимо технических характеристик, обратите внимание на стоимость установки и сложность обслуживания разных насосов. К примеру, установка любого скважинного насоса стоит не менее 4500 Р. Примерно в такую же сумму обойдется монтаж погружного насоса в колодец, если насос будет там постоянно. Насосную станцию установить дешевле — это стоит от 3500 Р, но есть и довольно простые устройства, которые можно смонтировать самостоятельно. Самому несложно организовать и разные временные схемы с насосами для полива грядок или для летнего водоснабжения дачи.

Какие насосы подойдут в разных ситуациях

Простой поверхностный насос

Сколько стоит: в среднем 5000—15 000 Р, но есть модели до 50 000 Р
В какой ситуации покупать: когда колодец близко и он неглубокий — например, такой насос удобно использовать летом на даче
Плюсы: легко установить и обслуживать; хорошая производительность; сложнее украсть насос, если он в доме
Минусы: не подходит для скважин и колодцев глубже 7—8 м; сильно шумит

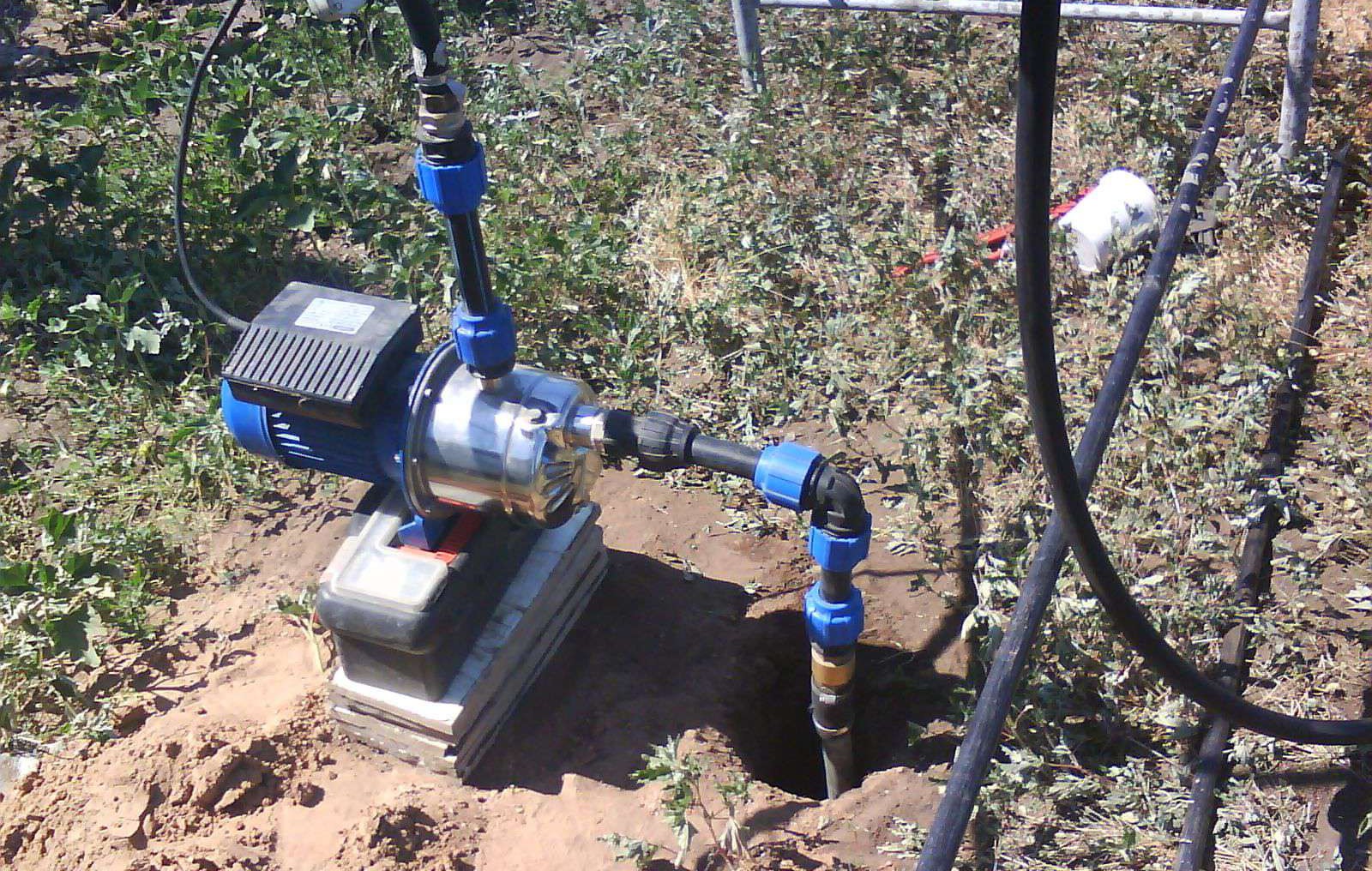

Такой насос не погружают в колодец или скважину, а устанавливают внутри дома или в специальном кессоне. Часто поверхностные насосы продаются вместе с дополнительным оборудованием и называются насосными станциями: например, в комплект может входить реле давления, чтобы включать и отключать насос автоматически, или гидроаккумулятор — емкость с водой, которая защищает насос от частого включения и компенсирует перепады давления.

Поверхностные насосы гарантированно поднимают воду на 8—9 метров. Будьте внимательны с расчетом: нужно учитывать не только расстояние от земли до воды, но и разводку труб до насоса. Например, глубина воды в колодце — 7 метров, а насосная станция располагается в 30 метрах от колодца. По нормам, на каждых 10 метрах горизонтального трубопровода давление падает на 1 метр водяного столба. Таким образом, общая высота подъема воды в нашем случае — 10 метров: поверхностный насос с этим не справится.

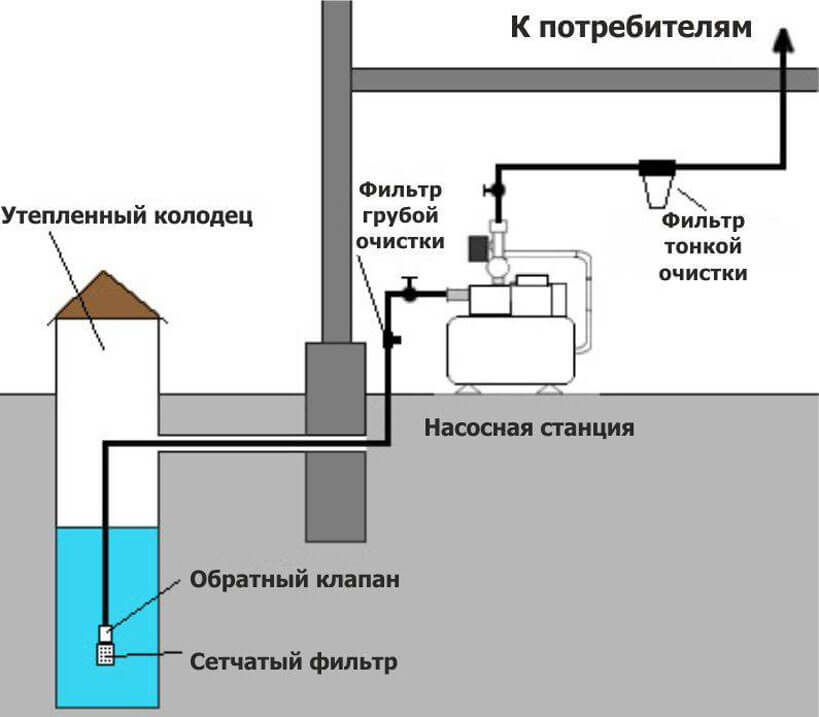

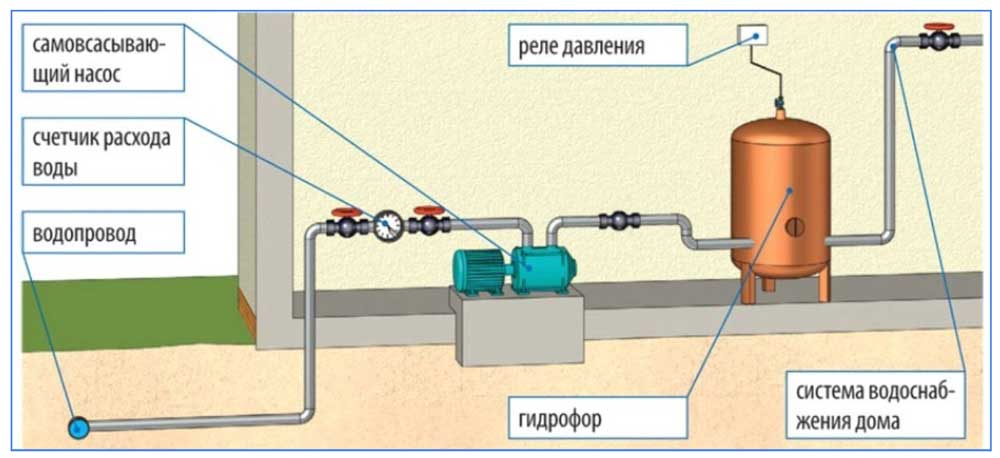

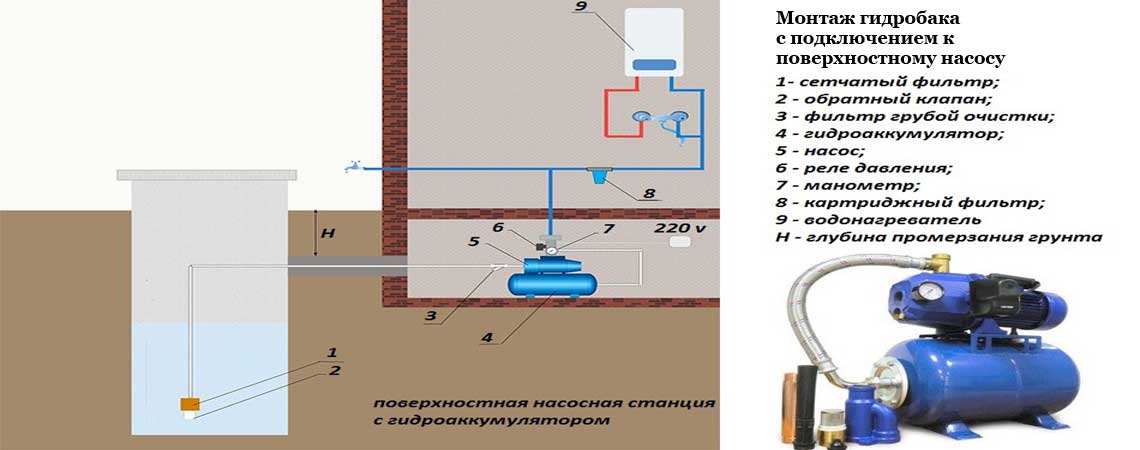

Схема системы водоснабжения с насосной станцией — насос находится снаружи колодца в подвале. Источник: met-all.org Здесь насосная станция объединяет в себе сам насос, реле давления и гидробак. Источник: ozon.ru

УЧЕБНИК

Как победить выгорание

Курс для тех, кто много работает и устает. Цена открыта — назначаете ее сами

Начать учиться

Поверхностный насос с погружным эжектором

Сколько стоит: 15 000—30 000 Р
В какой ситуации покупать: если скважина глубокая, а погружной насос по каким-либо причинам не получается использовать. Такое бывает редко, поэтому насосы с погружным эжектором не пользуются популярностью
Плюсы: легко обслуживать; может работать в глубоком колодце или скважине
Минусы: шумит; расходует много электроэнергии; тяжело устанавливать и чистить

Эжектор — это устройство, которое создает дополнительный перепад давлений, проще говоря — подсос. Если эжектор погрузить в скважину или колодец, это позволит поверхностному насосу или насосной станции поднимать воду с большей глубины — до 40 метров.

В скважину пойдет не одна, а две трубы, на конце которых и расположен эжектор. По первой трубе вода поднимается, по второй ее часть возвращается в эжектор и за счет своей энергии усиливает напор.

Такую конструкцию сложнее устанавливать, чем простой поверхностный насос: в колодец надо опускать две трубы с эжектором. Чтобы защитить эжектор, на входе в трубу ставят фильтр — если он забьется, понадобится поднимать обе трубы, чтобы очистить насос.

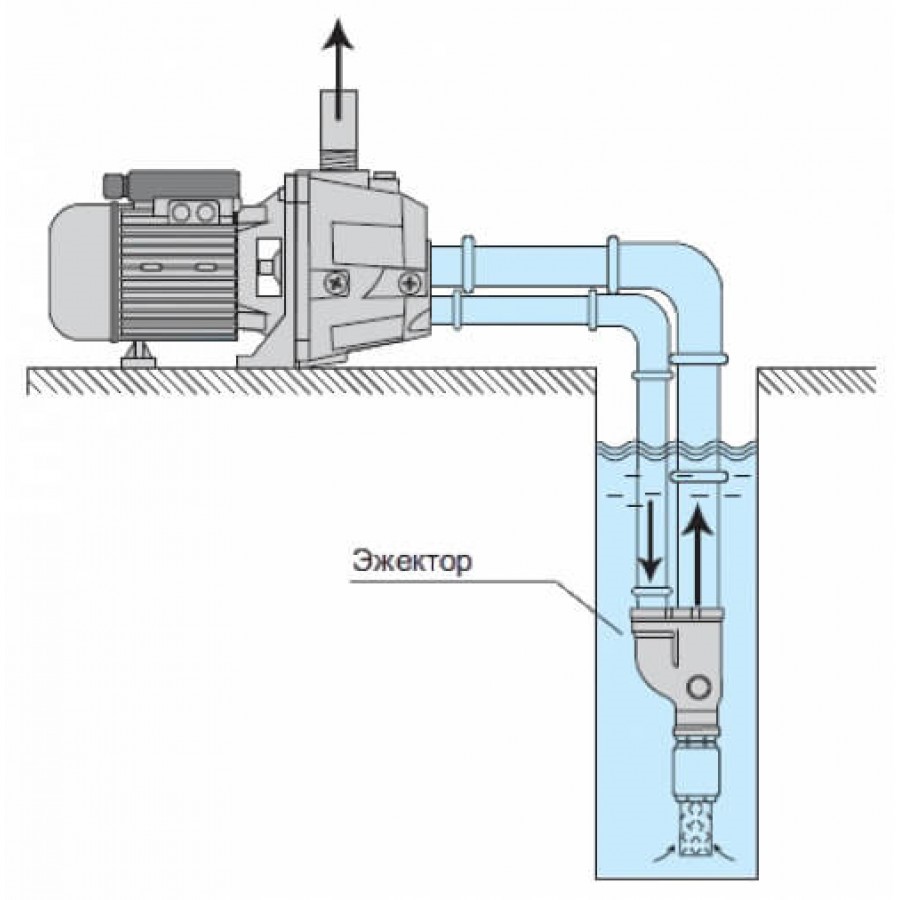

Так устроен поверхностный насос с погружным эжектором. В скважине ставят обратный клапан с фильтром-сеточкой. Источник: calc.ru Выносной эжектор позволяет увеличить глубину всасывания, но такое устройство имеет меньшую производительность, так как часть воды возвращается в эжектор. Источник: wtpump.ru

Погружной вибрационный насос

Сколько стоит: в среднем 2000—2500 Р
В какой ситуации покупать: для садоводства, например полива грядок
Плюсы: дешево, надежно, хороший напор воды
Минусы: слабая производительность; вибрирует, взбаламучивает воду; шумит даже в толще воды

Такие насосы часто еще называют малышами — по марке одного из них. Это наиболее простой и бюджетный вариант насоса. Погружной вибрационный насос погружается прямо в воду, иногда устройство опускают в колодец в ведре, чтобы он сильно не поднимал со дна песок.

Принципы работы вибронасоса и автомобильного двигателя чем-то похожи. Внутри насоса стоит поршень, который ходит вверх и вниз. Поршень втягивает воду из колодца в камеру насоса и перекачивает ее вверх по шлангу или трубе. Такие такты повторяются 50 раз в секунду: этого достаточно, чтобы напор воды был стабильным.

Вибрационные насосы — самый бюджетный вариант. Они чаще всего используются для полива. Источник: market.yandex.ru

Погружной винтовой насос

Сколько стоит: в среднем 5000—10 000 Р
В какой ситуации покупать: если вода с примесями
Плюсы: не шумит; создает стабильный и хороший напор без пульсаций; легко перекачивает загрязненную воду, например с песком
Минусы: низкий КПД и производительность; трение деталей приводит к их быстрому износу

Внутри такого насоса крутится один или несколько винтовых стержней — шнеков. Они засасывают воду и перемещают ее дальше, создавая напор: процесс похож на бурение лунки на льду реки рыбацким шнеком.

Чем быстрее крутится шнек, тем производительнее насос и тем больше он перекачивает воды. Срок службы таких насосов зачастую невысокий — 1—1,5 года, но иногда они могут протянуть и 5 лет: все зависит от производителя и условий эксплуатации.

Насосы винтового типа часто используют в промышленности для перекачивания вязкой жидкости или загрязненной воды. Для водоснабжения частных домов они также популярны из-за своей дешевизны.

Погружные скважинные насосы можно использовать и для колодца. Винтовые насосы стоят дороже вибрационных, но дешевле центробежных и вихревых. Источник: market.yandex.ru Принцип действия винтового насоса с несколькими шнеками. В отличие от моделей с одним винтом, насосы с двумя и тремя шнеками могут дать в разы большую производительность, поэтому часто это промышленные версии насосов. Источник: kolodezman.ru

Погружной центробежный насос

Сколько стоит: в среднем 10 000—15 000 Р
В какой ситуации покупать: для дома, где живут постоянно и где нужен производительный, эффективный и довольно надежный насос
Плюсы: отличная производительность; хороший КПД; большая высота подъема воды — бытовые насосы в зависимости от модели легко дают напор 40—100 м; все элементы насоса крепкие, долговечные и рассчитаны на интенсивную эксплуатацию
Минусы: высокая цена; насос нельзя использовать, если вода с примесями

Это наиболее популярный тип насоса для водоснабжения частных домов — такие насосы дают хороший напор, но не шумят.

Внутри центробежного насоса стоит крыльчатка — колесо с лопатками, которое крутится с большой скоростью и как мельница перекачивает воду. Крыльчатка чувствительна к примесям в воде — при попадании камешка ее может заклинить. Ее также может деформировать, или она сместится — и насос придется отдать в ремонт. При этом только за диагностику насоса могут взять от 900 Р. Но в целом конструкцией насоса не предусмотрены движущие части или клапаны, поэтому насосы простые в ремонте.

Китайские варианты насоса служат в среднем 2,5 года, но есть и более качественные модели, например украинский «Водолей»: такой насос может прослужить и больше 5 лет.

Центробежные насосы бюджетного ценового сегмента стоят от 8000 Р для неглубоких скважин и до 30 000 Р для скважин глубже 100—150 метров. Источник: market.yandex.ru

Погружной вихревой насос

Сколько стоит: в среднем 8000—13 000 Р
В какой ситуации покупать: для артезианских скважин большой глубины
Плюсы: большой напор и производительность; минимум шума
Минусы: невысокий КПД — порядка 45%; чувствителен к загрязнениям воды твердыми частицами — не перекачает воду с большим количеством примесей

Такие насосы используют в основном в очень глубоких скважинах — если вода залегает на глубине больше 50 метров.

Принцип действия такого насоса и центробежного похожи, только здесь вместо крыльчатки используется вихревое колесо. Оно создает завихрение воды, то есть, помимо центробежной силы, появляется еще и турбулентное ускорение. За счет этого насос мощнее.

Вихревые насосы стоят дешевле центробежных, но служат обычно не так долго. Источник: google.com Принцип действия центробежного и вихревого насосов. В том и другом используется рабочее колесо с лопастями. Источник: met-all.org

Погружные центробежные насосы для скважины: устройство, применение

У владельцев частных домов есть два варианта устройства системы водоснабжения – подключиться к центральной сети при наличии такой возможности, или выбрать вариант обустройства автономного источника путем бурения скважины.


Фото: www.pressfoto.ru

Многие собственники сегодня не желают зависеть от централизованной системы водоснабжения, испытывать неудобства из-за плановых отключений, а также периодических перебоев с подачей воды и при этом ежемесячно платить за потребляемую воду сомнительного качества. Водоснабжение из собственного природного источника, безусловно, имеет массу преимуществ, и поэтому все чаще владельцы загородного жилья отдают предпочтение варианту установки автономной системы обеспечения водой для бытовых и хозяйственных нужд.

Для грамотного проектирования и обустройства водопроводной сети необходимо иметь представление о гидрогеологических особенностях участка – особое значение имеет уровень грунтовых вод. Источником автономной системы водоснабжения служат водоносные слои грунта (горизонты) – известковые или песчаные участки, насыщенные водой. Для того чтобы их обнаружить, производят бурение – это позволяет впоследствии иметь доступ к постоянно производительной скважине.

Различают два основных типа скважин:

  • Артезианская (совершенная) – глубина залегания воды в них может достигать нескольких сотен метров. Несмотря на высокую стоимость ее бурения, такая скважина обеспечивает абсолютно чистой водой и способна прослужить несколько десятков лет.
  • Фильтрационная (несовершенная) – бурение осуществляется до обнаружения ближайшего водоносного горизонта (10-30 метров). Фильтрационный источник имеет ограниченный запас ресурсов, поэтому срок его эксплуатации не превышает 10-15 лет. Кроме этого, вода из такой скважины требует обязательной дополнительной фильтрации.

Если в качестве типа системы водоснабжения выбран вариант бурения скважины, то для обустройства системы водопровода, кроме труб, потребуется дополнительное оборудование – насос, фильтры, аппараты для раздачи воды.

Назначение насосного оборудования


Фото: www.freepik.com

Насосное оборудование – важнейший элемент автономной системы водоснабжения частного дома, без которого в принципе невозможно функционирование водопровода. С помощью насосов происходит процесс откачивания воды из подземного источника (скважины или колодца), подъем её по обсадной трубе, установленной внутри скважины и, непосредственно, подача воды в систему трубопровода под определенным напором.

Именно от характеристик и конструкции насосного оборудования зависит стабильность и бесперебойность водоснабжения. Для забора воды из скважины существует два типа насосов:

  • Поверхностный (самовсасывающий) – устанавливается на поверхности земли в непосредственной близости от источника. Главным недостатком поверхностного агрегата является возможность откачивать воду на небольшой глубине (8-20 метров в зависимости от мощности установки), поэтому использовать его можно только на фильтрационных скважинах. Оборудование следует выбирать с небольшим запасом по создаваемому напору перекачиваемой жидкости. Среди преимуществ можно выделить невысокую стоимость и простоту в техническом обслуживании. Поверхностные насосы отлично подходят для откачивания жидкости из наземных резервуаров, для осушения участка, для ликвидации жидкости из погребов и подвалов.
  • Погружного типа – помещаются непосредственно в скважину или колодец, способны обеспечивать подачу воды с глубины более 100 метров, обеспечивая стабильный и мощный напор, обеспечивающий водой все необходимые точки водозабора. Несмотря на некоторые недостатки в виде сложностей в монтаже и диагностике неисправностей, такое оборудование считается надежным, безопасным и производительным и рассчитано на многолетнюю беспроблемную эксплуатацию.

На какие виды делятся погружные насосы?

Фото: www.freepik.com

Выбор насосной установки – один из важнейших этапов обустройства системы водоснабжения, от которого будет зависеть общая функциональность скважины, а также стабильность и бесперебойность водоснабжения, что, безусловно, в приоритете для каждого домовладельца.

Уже на этапе проектирования дома следует определиться с типом скважины, приблизительными показателями её дебита (показатель скважины, дающий информацию о том, сколько можно откачать из нее воды, сохранив в ней начальный уровень), статическим и динамическим уровнем и, соответственно, типом насосного оборудования, которое будет устанавливаться в системе водоснабжения.

Безусловно, вариант выбора погружного насоса является беспроигрышным – кроме высокой производительности и износостойкости, гидравлическое устройство обеспечивает подачу чистейшей воды без химических примесей и хлора.

В зависимости от устройства и принципа работы механизма погружные насосы классифицируются на три вида:

Винтовой насос идеально подходит для перекачивания воды с большим количеством мелко- и среднефракционных включений, сильно запесоченных или заиленных скважин. Конструкция винтового агрегата представляет собой ротор со спиралью и статор с внутренней резьбой, принцип работы заключается в подъеме воды по винтовой спирали в результате вращения ротора. Насос винтового типа имеет довольно низкий КПД, поэтому его нерационально устанавливать для обеспечения стабильного водоснабжения дома. Чаще всего, такое оборудование устанавливается временно для прокачки новой скважины.

Насос вибрационного типа работает от электросети. Принцип действия его основан на изменении давления воздуха и воды во внутренней камере за счет возвратно-поступательных движений поршня. Однако несмотря на его ценовую доступность, некоторые эксперты категорически не рекомендуют устанавливать насосное оборудование вибрационного типа в скважину по той причине, что в результате вибрации может произойти вывал породы и скважина придет в негодность. Зачастую вибрационные насосы самопроизвольно заклиниваются в скважине – изъятие установки является сложной и дорогостоящей процедурой. Таким образом, перед покупкой стоит хорошо подумать, целесообразна ли будет такая экономия.

Принцип действия и классификация центробежных насосов


Фото: www.freepik.com

Центробежные насосы разработаны специально для эксплуатации в скважинах – этот тип насосного оборудования является самым эффективным и рациональным для удовлетворения нужд и потребностей частного домовладения. Устройство имеет герметичный цилиндрический корпус с размещенным внутри электроприводом, создающим вращающий момент на валу, оснащенном рабочими колесами с лопастями.

При вращении рабочего колеса жидкость, находящаяся в картере насоса, отбрасывается центробежным ускорением к периферии кожуха. За счет возникающей разницы давлений часть жидкости уходит в напорную магистраль. Из-за снижения объема жидкости в корпусе происходит падение давления, что способствует затягиванию воды из емкости или скважины во всасывающий канал. От частоты вращения ротора зависит производительность помпы и давление воды в напорной магистрали.

Центробежное насосное оборудование имеет высокий КПД, обеспечивает высокое давление в напорной магистрали и способно перекачивать воду с максимальной глубины артезианской скважины.

Центробежные насосы имеют высокую стоимость, поэтому их применение экономически обосновано именно при необходимости подъема воды с большой глубины.

Насосное оборудование центробежного типа классифицируется в зависимости от конструктивного исполнения, а также по назначению:

  • По расположению патрубков насосов – консольные, типа in-line;
  • По количеству ступеней – одноступенчатые, многоступенчатые;
  • По расположению вала – горизонтальный, вертикальный;
  • По типу уплотнения вала – сальниковое уплотнение, торцевое, динамическое;
  • По типу соединения гидравлической части с электродвигателем – насос с соединительной муфтой, моноблочное устройство.

Основные характеристики

Фото: www.freepik.com

Для обеспечения максимальной эффективности работы скважинного насоса центробежного типа, при выборе необходимо опираться на ряд параметров:

  • Мощность и производительность;
  • Глубина скважины;
  • Размеры насосного оборудования;
  • Высота зеркала воды – расстояние до уровня воды в скважине;
  • Длина горизонтальной части трубопровода, по которому устройство в состоянии транспортировать перекачиваемую им жидкость;
  • Наличие в комплектации дополнительных устройств, позволяющих оптимизировать работу насоса и повышающих его эффективность.

Выбирать насос следует исходя из характеристик скважины, которые прописаны в паспорте гидротехнического сооружения и, конечно, учитывая личные потребности своей семьи в количестве и качественных характеристиках используемой воды. Любой продавец-консультант в серьезном магазине, реализующем насосное оборудование, всегда предоставит профессиональную консультацию и поможет выбрать агрегат, идеально подходящий клиенту по всем требуемым параметрам.

Преимущества использования

Фото: www.freepik.com

Безусловно, насосы центробежного типа выигрывают по всем показателям перед другими видами насосного оборудования. Самое главное преимущество – высокая производительность, несмотря на небольшой диаметр корпуса.

Среди прочих достоинств можно выделить:

  • Возможность использовать на большой глубине;
  • Компактность и небольшой вес;
  • Легкий монтаж и запуск;
  • Абсолютная бесшумность;
  • Надежность и долговечность;
  • Отсутствие необходимости охлаждения;
  • Полное исключение гидравлических ударов в системе.

Единственным недостатком погружного насоса является его сложное извлечение для проведения диагностики и ремонта в случае возникновения неполадок. Однако если система водоснабжения спроектирована и реализована грамотно, то проблем возникнуть не должно, и даже высокая стоимость погружного насоса компенсируется долгим сроком его эксплуатации.

Условия эксплуатации

Погружной насос эксплуатируется в довольно сложных условиях водной среды. Условие соблюдения правил использования насоса значительно продлит срок его службы и исключит внеплановые ремонты.

В первую очередь, следует покупать оборудование, технические характеристики которого строго соответствуют показателям и параметрам скважины. Производительность насоса не должна превышать дебит скважины или колодца, иначе можно очень быстро исчерпать ресурс источника.

Также необходимо соблюдать габаритные размеры – это предотвратит заклинивание насоса в скважине. Большое внимание нужно уделить целостности изоляции электрического кабеля.

Производитель оборудования всегда указывает информацию по рекомендуемым условиям эксплуатации в техническом паспорте насоса, в том числе и по максимальной температуре водной среды, содержанию в воде песка, сероводорода, ионов хлора и рекомендуемых водородных показателей.

Рекомендации по установке и обслуживанию

При наличии определенных знаний можно и самостоятельно произвести монтаж в скважину погружного насоса. Однако следует знать, что самостоятельная установка оборудования – довольно трудоемкая работа. Поэтому, возможно, в таких вопросах целесообразнее доверить работу по монтажу агрегата квалифицированным специалистам, имеющим больший опыт и соответствующие навыки. Только в этом случае можно быть уверенным в том, что дорогостоящее оборудование будет исправно служить на протяжении длительного времени и не создавать дополнительных проблем в обслуживании.

Промышленные насосы «Jetex»

Компания «JETEX» предлагает широкий ассортимент скважинных насосов погружного типа с энергоэффективными электродвигателями, предназначенные для различных нужд:

  • Промышленного, городского и сельскохозяйственного водоснабжения;
  • Оборудование систем орошения, ирригации и полива, а также озеленительных работ;
  • Оборудование систем пожаротушения;
  • Оборудование системы повышения давления.

«JETEX» – крупнейший российский производитель насосного оборудования высокого качества, подтвержденного сертификатами соответствия международным и отечественным стандартам. Вся продукция производится на современном высокотехнологичном оборудовании, проходит многоступенчатый контроль качества и тестирование на испытательных стендах.

Насосы «JETEX» – отличная альтернатива импортному оборудованию по приемлемым ценам!

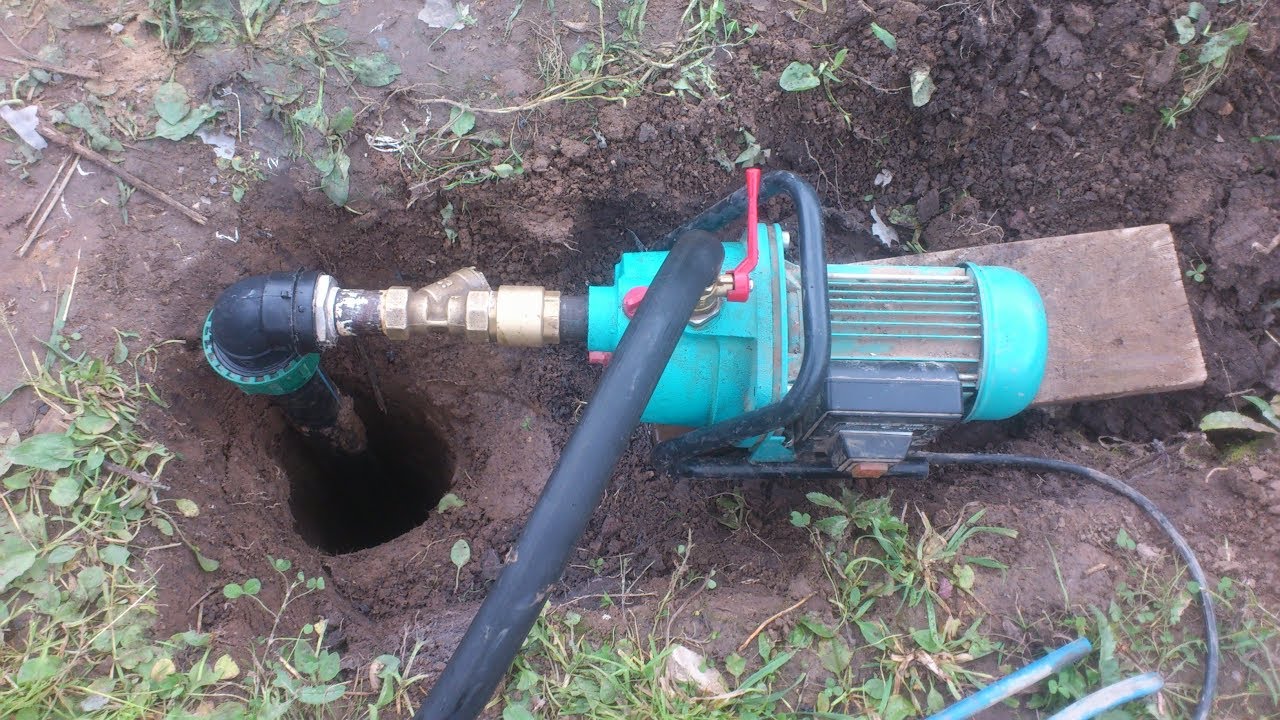

С какой глубины поверхностный насос может поднять воду

Поверхностный насос предназначен для обеспечения здания водой. Также его применяют для полива участка. Устройство устанавливается в скважине, колодце, водоеме и т.д. Оно способно поднимать воду с различной глубины. Этот показатель зависит от модели, разновидности оборудования, а также использования дополнительных приспособлений.

Итак, с какой глубины поверхностный насос может поднять воду?

Параметры подъема воды

Так, чаще всего оборудование способно поднимать воду с такой глубины:

  • 7. 5 метров. С такой глубины воду поднимают самые простые самовсасывающие устройства. Такие модели имеют наиболее доступную стоимость. Они отличаются небольшим потреблением электроэнергии и при этом хорошей производительностью.
  • 9 метров. Большинство моделей способны поднять воду из скважины или колодца с данной глубины. Это простейшее устройство, при использовании которого не применяется никаких дополнительных приспособлений.
  • До 40 метров. В данном случае используется поверхностный насос с эжектором. Это специальное приспособление, которое крепится к концу шланга. При этом стоит учитывать, что чем больше глубина, тем меньше производительность оборудования. Одновременно с этим растет потребляемая мощность и, как следствие, энергозатраты.

При глубине колодца или скважины более 25 метров специалистами рекомендуется приобретать скважные насосы, так как в данном случае стоимость оборудования фактически уравнивается. На глубине более 30 метров выгоднее приобретать скважные устройства, так как они потребляют гораздо меньше электроэнергии, нежели поверхностные с эжектором.

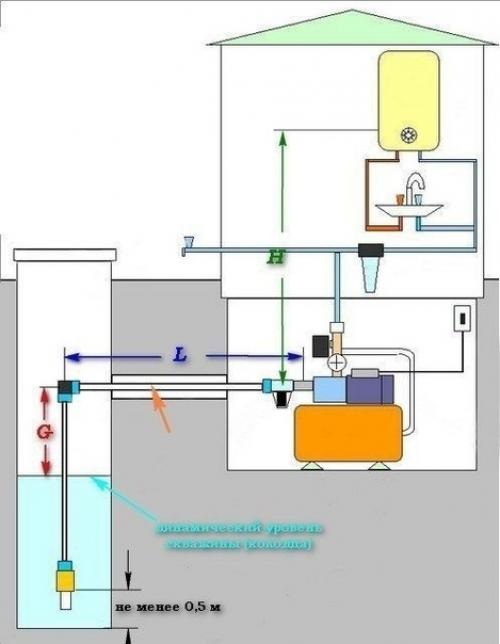

При этом важно учитывать расстояние от дома до колодца или скважины. Каждые 1000 см соответствуют 100 см глубины колодца. При большом расстоянии от строения до водоема от покупки традиционного поверхностного насоса лучше отказаться, так как его использование будет нецелесообразным. В данном случае применяется оборудование с эжектором. Такие устройства способны работать на большой глубине.

Максимальная глубина подъема воды ограничена законами физики. В большинстве случаев модели рассчитаны на транспортировку жидкости с глубины 7-8 метров. Стоит заметить, что большинство производителей перестраховываются и занижают максимальную глубину всасывания. Это связано с неправильной эксплуатацией устройства.

Большинство поверхностных насосов имеют производительность 3-5 м3/час. Они создают напор 45-60 метров водного столба, то есть фактически 4,5-6 Бар. В данном случае следует учитывать высоту строения. Для высоких коттеджей следует приобретать модели с максимальным напором воды.

Также при выборе следует обращать внимание на технические характеристики устройств. Важно, чтобы производительность устройства была чуть ниже производительности самой скважины. Это уберегает оборудование от преждевременного выхода из строя. Стоит учитывать, что производительность скважины в песчаной породе ниже, производительности артезианской скважины.

принцип работы, виды, правила выбора

Насосы центробежные для воды превосходят по популярности многие насосные устройства подобного назначения, что объясняется не только их эксплуатационными характеристиками, но и универсальностью. Использование центробежных насосов для воды позволяет обеспечить эффективное функционирование различных систем, к числу которых относятся системы автономного водоснабжения, водоотведения, орошения и пожаротушения, а также дренажные и канализационные системы.

Центробежный насос бытового класса

Конструкция и принцип действия

Основными элементами конструкции центробежных насосов для воды, которые и обеспечивают эффективное функционирование таких устройств, являются:

  • корпус, который может быть изготовлен из чугуна или стального сплава;
  • приводной электродвигатель;
  • вал;
  • рабочее колесо с лопатками, которое фиксируется на приводном валу;
  • подшипниковый узел и уплотнительные элементы.

Принципиальная схема центробежного насоса

Основным рабочим органом центробежного насоса, который и взаимодействует с перекачиваемой водой, обеспечивая ее перемещение, является крыльчатка. На внешней поверхности крыльчатки фиксируются под углом лопатки, их изгиб направлен в сторону, противоположную направлению вращения данного конструктивного элемента, что обеспечивает большую эффективность работы насосного оборудования. Конструктивно рабочее колесо центробежного насоса может состоять из одного диска, на котором зафиксированы лопатки, или двух дисков, разнесенных на определенное расстояние и соединяемых между собой лопатками.

Работают рассматриваемые насосы за счет центробежной силы, воздействующей на перекачиваемую воду при ее перемещении во внутренней части оборудования вместе с лопатками крыльчатки.

Движение воды в центробежном насосе

Более подробно описать принцип действия центробежных водяных насосов можно следующим образом.

  1. Вода, находящаяся во внутренней рабочей камере, захватывается лопатками вращающейся крыльчатки и начинает перемещаться вместе с ними.
  2. При вращении центробежная сила отбрасывает воду к стенкам рабочей камеры. Таким образом, у стенок рабочей камеры формируется избыточное давление воды, что и способствует ее выталкиванию через напорный патрубок.
  3. За счет того, что у стенок рабочей камеры насоса формируется избыточное давление жидкости, в ее центральной части создается разрежение воздуха. Это приводит к всасыванию новой порции жидкой среды через входной патрубок.
Таким образом, действуя по вышеописанному принципу, центробежные насосы для воды всасывают и выталкивают перекачиваемую ими жидкую среду в непрерывном режиме, что практически исключает пульсации напора в обслуживаемой трубопроводной системе.

Основные разновидности

Современные производители выпускают различные виды центробежных насосов для воды, работающих, несмотря на разное конструктивное исполнение, по одному и тому же принципу. Разделяться на категории насосы центробежные могут по целому ряду параметров, что следует учитывать, подбирая такое оборудование для решения определенных задач.

Классификация по особенностям конструктивного исполнения

У насосов бытовых центробежных для перекачивания воды (как и у промышленных) может быть различное количество рабочих колес. Так, в зависимости от данного параметра различают:

  • центробежные насосы одноступенчатого типа, которые оснащаются одним рабочим колесом;
  • многоступенчатые насосные устройства, в оснащении которых может быть две и более крыльчатки, располагаемых последовательно на одном приводном валу.

Схема многоступенчатого секционного центробежного насоса

Насосы центробежного типа могут формировать различное количество потоков перекачиваемой ими воды, в зависимости от чего они могут быть:

  • однопоточными;
  • двухпоточными;
  • многопоточными.

Центробежный насос с двусторонним подводом воды к рабочему колесу

По конструктивному исполнению рабочего колеса центробежные насосы бывают:

  • с крыльчаткой закрытого типа, состоящей из одного диска, на внешней поверхности которого зафиксированы лопатки;
  • с открытым рабочим колесом, которое состоит из двух дисков, разнесенных на определенное расстояние и соединенных между собой лопатками.

Схемы различных рабочих колес

В зависимости от того, каким образом вал электродвигателя соединяется с приводным валом, насосные устройства могут быть:

  1. прямоприводными;
  2. муфтовыми;
  3. редукторного типа.

Насосы с муфтой

По принципу отведения перекачиваемой воды выделяют:

  • гидромашины со спиральным отводом среды;
  • насосы с кольцевыми направляющими отводными канавками.

По расположению оси приводного вала (и, соответственно, оси вращения рабочего колеса) различают:

  • устройства с горизонтальным расположением оси вала;
  • гидромашины вертикального типа.

Классификация по месту установки

В зависимости от того, каким образом центробежный насос располагается относительно перекачиваемой им воды, он может относиться к одному из следующих видов:

  1. погружной насос;
  2. поверхностный центробежный насос.

Погружные насосные устройства в процессе их использования полностью помещаются в толщу перекачиваемой ими воды. Корпус насосов данного типа, который изготавливают преимущественно из нержавеющей стали, должен отличаться абсолютной герметичностью, что обеспечивается использованием при его сборке уплотнительных элементов. Разгерметизация корпуса центробежных водяных насосов погружного типа может привести к тому, что их приводной электродвигатель просто выйдет из строя.

Внутреннее устройство центробежного многоступенчатого насоса погружного типа

Насосы центробежные поверхностного типа, как следует из их названия, устанавливаются вне источника откачивания воды, в приямке скважины, на специально подготовленной площадке или в отдельном помещении, если такое оборудование планируется использовать в круглогодичном режиме. С источником, из которого откачивается вода, такие гидромашины соединяются посредством трубопровода или гибкого шланга.

Многие современные модели центробежных насосов (бытовых и промышленных) оснащаются поплавковыми выключателями, позволяющими автоматизировать работу насосной установки. Поверхностный насос, оснащенный таким выключателем, сам отключается в тот момент, когда уровень жидкости в обслуживаемом им резервуаре или колодце снижается до определенного значения, и автоматически включается, когда этот уровень повышается.

Многоступенчатый самовсасывающий центробежный насос поверхностного типа

Насосы центробежные поверхностного типа используют в тех случаях, когда глубина скважины, из которой требуется откачивать воду, не превышает десяти метров. Для обслуживания более глубоких скважин применяют погружное насосное оборудование, способное справиться с такой задачей.

Сферы применения

Кроме универсальности центробежное насосное оборудование отличается целым рядом других достоинств, таких как:

  1. отсутствие при подаче воды в трубопровод пульсаций, которые характерны, например, для поршневого насосного оборудования;
  2. доступная стоимость;
  3. высокая надежность;
  4. простота использования и технического обслуживания, которое может быть выполнено своими руками, без привлечения сторонних специалистов.

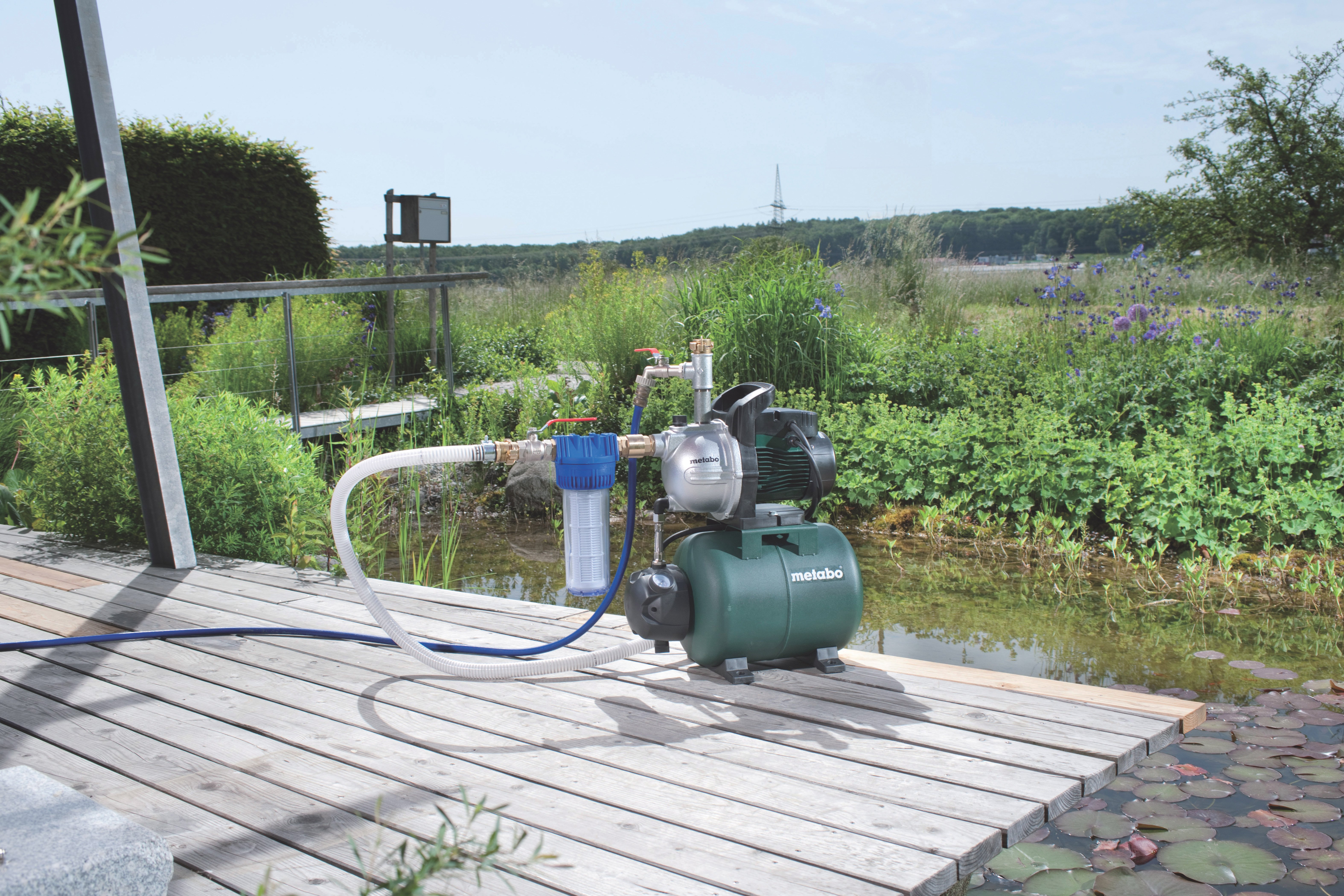

Центробежный поверхностный насос в системе летнего полива

Если говорить о применении водяных центробежных насосов в бытовой сфере, то она достаточно широка. Чаще всего бытовые центробежные насосы используют для решения следующих задач.

  • С помощью таких гидромашин подают воду в автономную систему водоснабжения частного дома или дачи из колодца или скважины. Насосы, используемые для таких целей, могут работать с жидкостями, в составе которых содержится очень незначительное количество нерастворимых твердых включений.
  • Посредством центробежных насосов откачивают воду из колодца, скважины, наземного резервуара, естественного или искусственного водоема и подают ее под определенным напором в систему орошения приусадебного участка.
  • Используют такое оборудование и для обеспечения постоянной циркуляции теплоносителя в автономных системах отопления загородных домов и дач. Применение специальных моделей центробежных насосов в качестве элемента системы отопления позволяет значительно повысить эффективность ее работы, а также снизить затраты на энергоносители (газ, электричество и топливо для котла). Бытовые центробежные насосы, используемые в системах отопления, могут быть оснащены одним или двумя роторами со специальными лопастями.
  • Для откачивания воды из подвальных помещений и погребов, удаления скопившейся жидкости с территории приусадебного участка, очистки колодцев от иловых отложений, осушения септиков и сточных ям также нужны специальные центробежные насосы. Относятся они к определенному виду – дренажным гидромашинам. Фекальные насосы центробежного типа используют для оснащения канализационных систем, где с их помощью осуществляется откачивание сильно загрязненных жидких сред.

Погружной центробежный насос в системе подачи воды из скважины

Эффективность и удобство применения центробежного насоса можно повысить, если оснастить его дополнительными техническими устройствами, к которым, в частности, относятся:

  • фильтры грубой очистки, не дающие попасть твердым включениям, содержащимся в жидкой среде, во внутреннюю часть устройства;
  • обратный клапан, который не даст перекачиваемой жидкости уйти обратно в источник откачивания;
  • поплавковый выключатель, при помощи которого работу центробежного насоса можно перевести в автоматический режим;
  • сенсорные датчики уровня жидкости;
  • устройства сигнализации и защиты приводного электродвигателя от перегрева.

Как правильно выбрать центробежный насос

На то, насколько эффективным бытовой центробежный насос будет в эксплуатации, большое влияние оказывает правильность его выбора. При покупке следует учитывать целый ряд факторов.

  1. Важно знать качество жидкой среды, для перекачивания которой планируется использовать центробежный насос. Оценивать в данном случае следует не только количество нерастворимых включений в перекачиваемой жидкой среде, но также размеры их частиц и тип. Если пренебречь этим требованием и выбрать насос, который не предназначен для работы с жидкой средой с определенной степенью загрязнения, то можно не рассчитывать на то, что выбранное устройство прослужит долго.
  2. Высота или расстояние, на которые необходимо транспортировать перекачиваемую насосом воду, тоже имеет большое значение. В зависимости от данного параметра центробежный насос подбирают по такой характеристике, как напор, который он способен создавать.
  3. Следует также определить норму расхода воды, требуемую для нормального функционирования обслуживаемой насосом трубопроводной системы. Ориентируясь на данный параметр, бытовой или промышленный центробежный насос подбирают по такой характеристике, как производительность, которая показывает, какое количество жидкости насосное оборудование способно перекачать в единицу времени.

Выбор центробежных насосов по конструкции и характеристикам

Кроме того, на выбор центробежного насосного оборудования оказывают влияние и такие факторы, как глубина скважины, колодца или резервуара, из которого будет откачиваться вода, периодичность эксплуатации, а также характеристики места, где планируется установить гидромашину.

Ориентироваться при выборе насоса центробежного типа следует не только на маркировку, но и на специальные таблицы, по которым можно подобрать устройство, оптимально соответствующее предъявляемым к нему требованиям.

Подготовка к работе

Прежде чем выполнить запуск центробежного насосного оборудования, следует наполнить его внутреннюю рабочую камеру водой. Это необходимо для того, чтобы избежать такого негативного явления, как работа на холостом ходу.

Устанавливая горизонтальные центробежные насосы, помните, что ось вращения их вала и крыльчатки не должна быть наклонена. Кроме того, при установке центробежных насосов для воды следует учитывать и то, что дебет забора жидкости таким устройством должен как минимум на 25 % превышать номинальное значение подачи самой гидромашины. При этом напор жидкости, который способен создавать насос определенной модели, должен на 5–6 % превышать расстояние от динамического уровня (уровень зеркала жидкости в источнике водоснабжения) до уровня, на который перекачиваемую жидкость необходимо поднять.

Схема запуска центробежного насоса

Естественно, ориентироваться при монтаже центробежных насосных гидромашин следует на инструкции производителей или на рекомендации консультантов торговых компаний, в которых такое оборудование приобретается, а не на свою интуицию.

И в заключение небольшое видео с рекомендациями о том, как правильно производить запуск насоса.

Насосы и системы для водяных скважин

Если вы живете в городе, вы, вероятно, не задумываетесь о том, как вода, которую вы используете каждый день, попадает в ваш дом. Даже в небольших деревнях часто имеется сеть водопроводных труб, по которым вода доставляется в каждый дом по соседству. Все, что вам нужно знать, это как открыть кран на раковине.

Переехав на несколько миль за город, картина может измениться. В то время как внутренние работы все еще — к счастью — невидимы, ваше водоснабжение не зависит от соседа вниз по дороге.У каждого дома есть своя скважина, из которой можно черпать воду. Более того, в каждом доме есть своя электромеханическая система подачи воды из колодца в дом. В основе каждой системы лежит насос, и наиболее распространенными типами являются струйные насосы и погружные насосы.

Типы скважин

Во многих районах страны найти питьевую воду так же просто, как взять лопату и выкопать яму в земле. Ладно, может быть, «легко» — не то слово, но там, где уровень грунтовых вод находится всего в нескольких футах от поверхности земли, часть битвы может быть уже окончена. В такой ситуации с неглубоким колодцем поднять воду к дому будет немного легче, хотя бы потому, что расстояние, на которое вам нужно ее переместить, скромное.

Если в вашем районе нет высокого уровня грунтовых вод или отсутствует стабильный запас питьевой воды вблизи поверхности, вы должны копать глубже, чтобы добиться того же результата.И поскольку глубокий колодец означает, что воду нужно поднимать дальше, стратегии ее перемещения меняются.

Насосы для мелководья

В настоящее время наиболее распространенным насосом для неглубокой скважины является струйный насос. Струйные насосы устанавливаются над колодцем в доме или в колодце и забирают воду из колодца за счет всасывания (см. схему системы однокапельного струйного насоса на следующей странице). Поскольку задействовано всасывание, атмосферное давление — это то, что действительно делает работу. Думайте о системе как о длинной соломинке. Когда вы сосете соломинку, вы создаете вакуум в соломинке над водой. Как только возникает вакуум, вес воздуха или атмосферное давление выталкивает воду вверх по соломинке. Следовательно, высота, на которую вы можете поднять воду с помощью мелководного струйного насоса, связана с весом воздуха. Хотя атмосферное давление меняется в зависимости от высоты, обычно глубина неглубокой скважины с струйным насосом ограничивается примерно 25 футами.

Струйные насосы

создают всасывание довольно новым способом.Насос приводится в действие электродвигателем, который приводит в движение рабочее колесо или центробежный насос. Рабочее колесо перемещает воду, называемую приводной водой, из колодца через узкое отверстие или жиклер, установленный в корпусе перед рабочим колесом. Это сужение струи приводит к увеличению скорости движущейся воды, подобно насадке садового шланга. По мере выхода воды из струи создается частичный вакуум, засасывающий дополнительную воду из скважины. Непосредственно за струей находится трубка Вентури, диаметр которой увеличивается.Его функция заключается в замедлении движения воды и повышении давления. Перекачиваемая вода – новая вода, забираемая из колодца за счет всасывания форсунки – затем соединяется с приводной водой и сбрасывается в водопроводную систему под высоким давлением.

Поскольку струйные насосы для неглубоких скважин используют воду для забора воды, их, как правило, необходимо заправить водой, прежде чем они начнут работать. Чтобы вода из насоса и водопроводной системы не стекала обратно в колодец, на линии подачи к насосу установлен одноходовой обратный клапан.

Преодоление барьера глубины

К сожалению, вам, возможно, придется забраться на глубину более 25 футов. Удивительно, но вы все еще можете сделать это с помощью струйного насоса. Он просто включает в себя отделение струи от двигателя и корпуса крыльчатки и опускание узла струи в воду (см. схему системы двухкапельного струйного насоса). В типичной конфигурации глубоководного струйного насоса одна труба, прикрепленная к корпусу крыльчатки, направляет воду в корпус струи, расположенный на расстоянии от 10 до 20 футов.ниже минимального уровня воды в колодце. Вторая труба соединяет выходную сторону корпуса форсунки с насосом.

В струе увеличение скорости воды создает частичный вакуум, который втягивает стоячую колодезную воду во вторую трубу, а затем обратно в насос и водопроводную систему. Глубоководные струйные насосы используют как всасывание струи для подачи воды в систему, так и давление, создаваемое крыльчаткой для подъема воды.

Во избежание перекачивания скважины глубинная струйная насосная установка может включать в себя 35-фут.- длинная выхлопная труба. Он соединен с впускным концом корпуса форсунки и проходит вниз в скважину. Если уровень воды опускается ниже уровня корпуса форсунки, насос работает так же, как насос для неглубокой скважины. В то время как скорость потока падает, вода будет доступна до тех пор, пока уровень не упадет ниже примерно 25 футов от корпуса форсунки — предел для мелководного насоса. Выхлопная труба длиной 35 футов эффективно гарантирует, что скважина никогда не будет откачана. Конечно, высота струи над уровнем воды влияет на производительность.Чем дальше он находится, тем менее эффективной становится прокачка.

Как и в системах с неглубокой скважиной, струйный насос в системе с глубокими скважинами необходимо заправить для работы. Донный клапан в нижней части трубопровода колодца предотвращает слив воды из труб и насоса. Струйные насосы с двумя и более рабочими колесами называются многоступенчатыми.

Переход к источнику

В то время как струйный насос может надежно справиться со скважиной глубиной в несколько сотен футов, более эффективным решением является перемещение насоса вниз в скважину, чтобы он не поднимал воду, а выталкивал ее вверх.Типичный погружной насос характеризуется длинной цилиндрической формой, которая помещается внутри обсадной колонны. Нижняя половина состоит из герметичного двигателя насоса, который подключен к наземному источнику питания и управляется проводами. Половина насосной установки состоит из набора рабочих колес, разделенных диффузором, которые направляют воду вверх по трубе в водопроводную систему.

В современных установках обсадная труба снаружи дома соединяется с водопроводной системой трубой, которая проходит под землей в подвал (см. схему системы погружных насосов).Эта горизонтальная труба соединяется с трубой скважины в соединителе, называемом переходником без приямка. Функция адаптера состоит в том, чтобы обеспечить доступ к насосу и трубопроводу скважины через верхнюю часть обсадной трубы, одновременно направляя воду из насоса в водопроводную систему.

В то время как погружные насосы более эффективны, чем струйные насосы, в подаче большего количества воды для двигателя того же размера, проблемы с насосом или двигателем потребуют извлечения устройства из обсадной трубы — работу, которую лучше доверить профессионалу. Однако подводные аппараты известны своей надежностью и часто выполняют свою роль 20-25 лет без обслуживания. Погружные насосы также могут использоваться в неглубоких скважинах. Однако ил, песок, водоросли и другие загрязнения могут сократить срок службы насоса.

Общие элементы

Независимо от того, какая у вас система, компоненты на выходе всех насосов одинаковы.

Насосы не предназначены для непрерывной работы, и они не запускаются каждый раз, когда вы открываете кран или спускаете воду в унитазе. Чтобы обеспечить постоянный напор воды в приборах, насос сначала подает воду в накопительный бак.Внутри современного бака находится воздушная камера, которая сжимается по мере закачки воды. Давление в баке — это то, что перемещает воду по бытовой водопроводной системе.

Когда давление достигает заданного уровня, который может составлять от 40 до 60 фунтов на квадратный дюйм, переключатель останавливает насос. По мере того, как в доме используется вода, давление начинает снижаться до тех пор, пока после падения примерно на 20 фунтов на квадратный дюйм переключатель не включает насос, и цикл повторяется. Вы найдете манометр, установленный на баке с проводами, ведущими к переключателю, который управляет насосом.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

НАСОСОВ НЕ СОСУТ! И другие основы центробежных насосов

Центробежные насосы охватывают широкую категорию насосов, поскольку они сильно различаются по размеру, производительности и возможностям.Вы найдете центробежные насосы в нескольких формах, таких как стандартные насосы с односторонним всасыванием, погружные и самовсасывающие (на фото справа), а также для различных применений.

Давайте вернемся к основам и поймем, как работают центробежные насосы, для чего они нужны и почему «насосы не качают» (кроме тех случаев, когда они не работают).

ПРИНЦИП РАБОТЫ ЦЕНТРОБЕЖНОГО НАСОСА

Центробежные насосы перемещают жидкость, используя центробежную силу для создания скорости жидкости. Жидкость поступает в насос через всасывающий патрубок в проушину рабочего колеса.Лопасти рабочего колеса улавливают жидкость и вращают ее как по касательной, так и радиально до тех пор, пока она не выйдет из насоса на стороне нагнетания. На выходе из насоса жидкость находится под большим давлением, чем на входе. Теперь крыльчатка делает всю работу? Нет, это только часть гидравлической конструкции центробежного насоса. Рабочее колесо полезно только в том случае, если перекачиваемая жидкость регулируется улиткой. Улитка — это еще одна часть гидравлической конструкции, которая преобразует скорость жидкости в давление и регулирует перекачиваемую жидкость при ее выходе из насоса.

Помните: Насосы НЕ Всасывают жидкость в насос. Скорее, атмосферное давление нагнетает воду в насос, сохраняя жидкость в ее естественном состоянии (изображение ниже любезно предоставлено Gorman-Rupp). Даже самовсасывающие насосы не всасывают жидкость в насос. Из-за их конструкции и способности работать с воздухом атмосферное давление нагнетает жидкость в насос, снижая давление на стороне всасывания насоса.

ЛУЧШИЕ ПРИМЕНЕНИЯ

Центробежные насосы лучше всего подходят для воды и других жидкостей с низкой вязкостью.При перекачивании вязких жидкостей КПД насоса значительно снижается. С другой стороны, они более устойчивы к твердым частицам, чем поршневые насосы; некоторые даже сконструированы так, чтобы пропускать твердые частицы диаметром более 10 дюймов!

ПРЕИМУЩЕСТВА

Центробежные насосы отлично подходят для перемещения больших объемов жидкостей с низкой вязкостью на высоких скоростях. Благодаря такому большому разнообразию вариантов нетрудно найти центробежный насос, подходящий практически для любого применения.

НЕДОСТАТКИ

Центробежные насосы очень чувствительны к условиям эксплуатации. Вибрация оборудования, дисбаланс и кавитация — это лишь некоторые из факторов, которые могут привести к буквальному самоуничтожению центробежного насоса, о чем мы рассказываем в нашей самой скачиваемой электронной книге 36 Ways to Kill Your Pump.

Общеизвестно, что центробежные насосы подходят не для КАЖДОГО применения, поэтому при выборе насоса обязательно проконсультируйтесь с квалифицированным инженером.

Вы можете узнать больше о центробежных насосах, загрузив нашу электронную книгу «Обязательный справочник по центробежным насосам» ниже.Проверьте это сегодня!

Полезная информация о центробежных насосах

Что такое центробежный насос?

Центробежный насос представляет собой механическое устройство, предназначенное для перемещения жидкости посредством передачи энергии вращения от одного или нескольких ведомых роторов, называемых рабочими колесами. Жидкость поступает в быстро вращающееся рабочее колесо вдоль его оси и выбрасывается под действием центробежной силы по его окружности через концы лопастей рабочего колеса.Действие крыльчатки увеличивает скорость и давление жидкости, а также направляет ее к выпускному отверстию насоса. Корпус насоса специально разработан для того, чтобы сжимать жидкость на входе насоса, направлять ее в рабочее колесо, а затем замедлять и контролировать жидкость перед выпуском.

Как работает центробежный насос?

Рабочее колесо является ключевым компонентом центробежного насоса. Он состоит из ряда изогнутых лопастей. Обычно они зажаты между двумя дисками (закрытая крыльчатка).Для жидкостей с вовлеченными твердыми частицами предпочтительнее открытое или полуоткрытое рабочее колесо (с одним диском) (рис. 1).

Жидкость входит в рабочее колесо по его оси («ушко») и выходит по окружности между лопастями. Рабочее колесо, расположенное на противоположной от проушины стороне, соединено приводным валом с двигателем и вращается с высокой скоростью (обычно 500-5000 об/мин). Вращательное движение крыльчатки ускоряет поток жидкости через лопасти крыльчатки в корпус насоса.

Существуют две основные конструкции корпуса насоса: улитка и диффузор. Целью обеих конструкций является преобразование потока жидкости в контролируемый выпуск под давлением.

В спиральном корпусе крыльчатка смещена, образуя изогнутую воронку с увеличивающейся площадью поперечного сечения по направлению к выпускному отверстию насоса. Эта конструкция вызывает увеличение давления жидкости по направлению к выпускному отверстию (рис. 2).

Тот же основной принцип применим к конструкциям диффузоров.В этом случае давление жидкости увеличивается, поскольку жидкость вытесняется между набором неподвижных лопастей, окружающих рабочее колесо (рис. 3). Конструкции диффузоров могут быть адаптированы для конкретных применений и, следовательно, могут быть более эффективными. Спиральные корпуса лучше подходят для применений, связанных с вовлечением твердых частиц или жидкостей с высокой вязкостью, когда выгодно избегать дополнительных сужений лопаток диффузора. Асимметрия спиральной конструкции может привести к большему износу рабочего колеса и приводного вала.

Каковы основные характеристики центробежного насоса?

Существует два основных семейства насосов: центробежные и поршневые насосы. По сравнению с последними центробежные насосы обычно предназначены для более высоких потоков и для перекачивания жидкостей с более низкой вязкостью, вплоть до 0,1 сП. На некоторых химических заводах 90% используемых насосов будут центробежными. Тем не менее, есть ряд применений, для которых предпочтительнее объемные насосы.

Каковы ограничения центробежного насоса?

Эффективная работа центробежного насоса зависит от постоянного высокоскоростного вращения его рабочего колеса.С сырьем высокой вязкости центробежные насосы становятся все более неэффективными: возникает большее сопротивление и требуется более высокое давление для поддержания определенного расхода. В целом, центробежные насосы подходят для перекачивания жидкостей с низким давлением и высокой производительностью с вязкостью от 0,1 до 200 сП.

Шламы, такие как буровой раствор или масла с высокой вязкостью, могут вызвать чрезмерный износ и перегрев, что приведет к повреждению и преждевременному выходу из строя. Объемные насосы часто работают на значительно более низких скоростях и менее подвержены этим проблемам.

Любая перекачиваемая среда, чувствительная к сдвигу (разделение эмульсий, взвесей или биологических жидкостей), также может быть повреждена высокой скоростью рабочего колеса центробежного насоса. В таких случаях предпочтительна более низкая скорость объемного насоса.

Еще одним ограничением является то, что, в отличие от объемного насоса, центробежный насос не может обеспечить всасывание в сухом состоянии: он должен быть изначально заполнен перекачиваемой жидкостью. Поэтому центробежные насосы не подходят для любого применения, где подача прерывистая.Кроме того, если давление подачи является переменным, центробежный насос создает переменный поток; объемный насос нечувствителен к изменению давления и обеспечивает постоянную производительность. Таким образом, в приложениях, где требуется точное дозирование, предпочтение отдается объемному насосу.

В следующей таблице приведены различия между центробежными и поршневыми насосами.

Сравнение насосов: центробежный и объемный

Недвижимость Центробежный Прямое смещение
Эффективный диапазон вязкости Эффективность снижается с увеличением вязкости (макс.200 Сп) Эффективность повышается с увеличением вязкости
Допустимое давление  Расход изменяется при изменении давления Расход нечувствителен к изменению давления
Эффективность снижается как при более высоком, так и при более низком давлении Эффективность увеличивается с увеличением давления
Грунтовка Требуется Не требуется
Расход (при постоянном давлении) Константа Пульсирующий
Сдвиг (разделение эмульсий, суспензий, биологических жидкостей, пищевых продуктов) Высокая скорость повреждает чувствительные к сдвигу среды Низкая внутренняя скорость. Идеально подходит для перекачивания чувствительных к сдвигу жидкостей



Каковы основные области применения центробежных насосов?

Центробежные насосы обычно используются для перекачивания воды, растворителей, органических веществ, масел, кислот, оснований и любых «жидких» жидкостей как в промышленности, сельском хозяйстве, так и в быту. На самом деле, существует конструкция центробежного насоса, подходящая практически для любого применения с жидкостями с низкой вязкостью.

Тип центробежного насоса Приложение   Характеристики
Герметичный насос Углеводороды, химикаты, утечка которых не допускается   Бессальниковый; рабочее колесо, непосредственно прикрепленное к ротору двигателя; смачиваемые детали, содержащиеся в банке
Насос с магнитным приводом Бессальниковый; крыльчатка с приводом от тесно связанных магнитов
Насос измельчителя/измельчителя Сточные воды промышленных, химических и пищевых производств/ сточные воды Крыльчатка с зубьями для измельчения твердых частиц
Циркуляционный насос Отопление, вентиляция и кондиционирование воздуха  Компактная линейная конструкция
Многоступенчатый насос Применения высокого давления Несколько рабочих колес для повышенного давления нагнетания
Криогенный насос Сжиженный природный газ, охлаждающие жидкости Специальные строительные материалы, устойчивые к низким температурам
Мусорный насос Осушение шахт, карьеров, строительных площадок  Предназначен для перекачивания воды, содержащей твердые частицы
Шламовый насос Горнодобывающая промышленность, переработка полезных ископаемых, промышленные шламы  Предназначен для работы с высокоабразивными шламами и выдерживает их воздействие



Резюме

Центробежный насос работает за счет передачи энергии вращения от одного или нескольких ведомых роторов, называемых рабочими колесами. Действие крыльчатки увеличивает скорость и давление жидкости и направляет ее к выпускному отверстию насоса. Благодаря простой конструкции центробежный насос хорошо понятен и прост в эксплуатации и обслуживании.

Конструкции центробежных насосов

предлагают простые и недорогие решения для большинства применений с низким давлением и высокой производительностью, в которых используются жидкости с низкой вязкостью, такие как вода, растворители, химикаты и легкие масла. Типичные области применения включают водоснабжение и циркуляцию, ирригацию и перекачку химикатов на нефтехимических заводах.Насосы прямого вытеснения предпочтительны для применений с высоковязкими жидкостями, такими как густые масла и суспензии, особенно при высоком давлении, для сложных исходных материалов, таких как эмульсии, пищевые продукты или биологические жидкости, а также когда требуется точное дозирование.



Руководство по скважинным насосам | Что такое скважинный насос

Если вы полагаетесь на колодец для воды, очень важно оборудовать его подходящим насосом, чтобы вода текла в часы пиковой нагрузки. В этом руководстве по скважинным насосам мы познакомим вас с тем, как работает скважинный насос, с различными доступными типами и с тем, как выбрать лучший насос для ваших нужд.

Что такое скважинный насос?

В городских и пригородных районах большинство людей имеют практически постоянный доступ к чистой питьевой воде. Однако в более сельских районах миллионы домов полагаются на колодцы для водоснабжения. Скважинный насос представляет собой электромеханическое оборудование, которое устанавливается после бурения или рытья скважины. Его цель — перекачивать воду из вашего колодца в ваш дом.Электродвигатель приводит в действие крыльчатку или центробежный насос, который выталкивает воду из вашего колодца через струю или трубу.

Они бывают самых разных размеров, и лучший размер для вашего дома зависит от трех основных факторов:

  • Размер вашей собственности
  • Сколько воды использует ваша семья
  • Сколько сантехники у вас дома

Мы предоставим более подробную информацию о выборе правильного размера насоса далее в руководстве.

Как работает скважинный насос?

Колодезный насос перекачивает воду из вашего колодца в резервуар для хранения, где она будет храниться до тех пор, пока она вам не понадобится. Когда двигатель работает, он всасывает воду в насос, который затем выталкивает ее на поверхность в напорный резервуар.

Накачивание воды в этот напорный резервуар приведет к увеличению давления воздуха в резервуаре до определенного заданного уровня в диапазоне от 40 до 60 фунтов на квадратный дюйм. Когда вы включаете кран в своем доме, сила уменьшающегося давления воздуха в резервуаре выталкивает воду через вашу сантехнику.Как только давление воздуха упадет примерно до 40 фунтов на квадратный дюйм, насос снова включится, и насос сразу же начнет подавать больше воды в резервуар для хранения.

Типы скважинных насосов

Во многих регионах США уровень грунтовых вод находится всего в нескольких футах от поверхности земли, и добраться до него легко — или, по крайней мере, проще, чем в районах с более низким уровнем грунтовых вод.

Вам придется копать глубже, чтобы получить тот же результат в районах с более низким уровнем грунтовых вод или в регионах, где отсутствует постоянный запас питьевой воды близко к поверхности.Поскольку более глубокие колодцы требуют перемещения воды на большее расстояние, для них нужна другая стратегия.

Как выглядит скважинный насос? Они бывают разных форм и размеров. В этом разделе мы рассмотрим наиболее распространенные типы скважинных насосов и ситуации, в которых каждый насос наиболее подходит.

1. Центробежный насос

Центробежный насос вращает внутренний вентилятор для создания всасывания. В отличие от других скважинных насосов, центробежные насосы размещаются в механическом корпусе рядом со скважиной , а не внутри нее, что упрощает техническое обслуживание.

Одним из потенциальных недостатков центробежных насосов является то, что их мощность всасывания недостаточна для использования в глубоких скважинах . Центробежные насосы являются жизнеспособным вариантом только в том случае, если ваша скважина неглубокая, чем 25 футов. Центробежный скважинный насос считается наиболее доступным типом.

2. Погружной насос

Погружной насос, возможно, является наиболее распространенным типом, отчасти из-за его гибкости. Эти насосы практичны практически для любой скважины, независимо от того, насколько она мелкая или глубокая.

Как следует из их названия, погружные насосы находятся под водой, глубоко внутри скважины. Эти насосы водонепроницаемы , служат долго и редко нуждаются в ремонте. Однако ремонт предполагает вытаскивание насоса из скважины на поверхность. Обученный техник по ремонту скважинных насосов может выполнить эту задачу, но затраты на ремонт обычно увеличиваются.

Некоторые характеристики погружных насосов включают:

  • Они не будут работать, если не будут находиться полностью под водой .
  • Двигатель приводит в действие крыльчатки, которые толкают воду вверх по трубе.
  • Включение реле давления приводит к вращению крыльчаток, которые выталкивают воду вверх в резервуар, расположенный на поверхности.

3. Струйный насос

Эти сложные насосы обеспечивают наибольшую мощность и могут подавать на больше воды быстрее, чем другие типы насосов. Подобно своим погружным аналогам, струйные насосы работают в скважинах любой глубины.

Установка струйного насоса будет зависеть от того, является ли он «однокапельным» или «двухкапельным».Однокапельные модели, наиболее подходящие для неглубоких колодцев, находятся внутри, либо в вашем доме, либо в хозяйственной постройке. Двухкапельные модели, наиболее подходящие для глубоких колодцев, требуют раздельной установки. Несмотря на то, что струйный узел находится в скважине, двигатель должен оставаться над землей.

Хотя первоначальные затраты на погружные насосы часто выше, их обычно более низкие затраты на техническое обслуживание делают их более дешевыми долгосрочными инвестициями.

Некоторые определяющие характеристики струйных насосов:

  • Работа струйного насоса зависит от воды .
  • Они создают давление с помощью крыльчаток .
  • Крыльчатки перемещают воду, также называемую приводной водой , через небольшое отверстие, установленное в корпусе, расположенном перед крыльчаткой. Это увеличивает скорость воды.
  • Когда вода выйдет из струи, вакуум высосет больше воды из колодца. Эта вода будет соединяться с водопроводной водой и сбрасываться в ваш дом под высоким давлением.

Как выбрать скважинный насос

При выборе подходящего насоса для скважины наиболее важным фактором является глубина скважины, то есть расстояние, которое должна пройти вода, чтобы достичь поверхности земли.

  • Если глубина вашей скважины менее 25 футов, вам следует использовать струйный насос для неглубокой скважины.
  • Если глубина вашей скважины составляет от 25 до 110 футов, вам следует использовать глубинный струйный насос.
  • Если глубина вашей скважины составляет от 110 до 400 футов, используйте четырехдюймовый погружной насос. Помните, что вы также можете использовать погружной насос для скважин глубиной до 25 футов.

Чтобы определить глубину вашей скважины, просмотрите отчет , предоставленный вашим бурильщиком .Если такого отчета не существует, вы также можете определить его самостоятельно. Найдите длинную веревку, прикрепите к одному концу поплавок, затем опускайте поплавок вниз, пока не почувствуете, что он плавает. Пометьте струну, как только вы удалите провисание.

Лучший насос для неглубоких скважин

Если у вас неглубокая скважина, мы рекомендуем однокапельный струйный насос.

  • Эти насосы поставляются с односторонними обратными клапанами , которые служат для поддержания насоса в заполненном состоянии. Однокапельный струйный насос находится над землей и забирает воду через одну входную трубу.Из-за относительной простоты их механики они, как правило, не требуют такого особого обслуживания, как большинство других типов.
  • Струйный насос, самый популярный вариант для неглубокого колодца, устанавливается над колодцем и всасывает воду через всасывание . Расстояние, на которое он может всасывать воду, зависит от атмосферного давления. Хотя давление воздуха меняется с высотой, струйные насосы, как правило, не идеальны для скважин глубиной более 25 футов .
  • Струйный насос создает давление с помощью рабочего колеса , которое проталкивает воду через небольшое отверстие или струю внутри корпуса, расположенного перед рабочим колесом.Сужение струи увеличивает скорость движущейся воды.

По мере того, как вода выходит из струи, вакуум высасывает больше воды из вашего колодца. Когда эта лишняя вода смешивается с приводной водой, она сбрасывается в ваш дом под высоким давлением. Имейте в виду, что процесс забора воды струйным насосом для неглубокой скважины также зависит от воды .

Лучший насос для глубоких скважин глубиной до 110 футов

Если у вас глубокая скважина, мы рекомендуем систему двухкапельного струйного насоса.

  • Глубоководные струйные насосы также находятся над землей , но они забирают воду с помощью двух труб . Одна из этих труб вытягивает воду из колодца, а другая выталкивает воду вверх. Глубоководный струйный насос всасывает воду с глубины до 110 футов, а для заливки трубы необходим обратный клапан . Некоторые модели поставляются с выхлопной трубой, которая не позволяет пользователям выкачивать колодец всухую.
  • Глубоководный струйный насос может забирать воду с глубины более 25 футов , если струя отделена от корпуса рабочего колеса и также находится в воде.
  • Крыльчатка отвечает за подачу воды в корпус форсунки, а форсунка подает воду обратно к насосу. Глубоководный струйный насос использует всасывание на форсунке для подачи воды в систему. Он также использует давление , чтобы поднять воду в колодце и доставить ее в дом.

Струйный насос в глубокой скважине будет поставляться с выхлопной трубой длиной 25 футов, прикрепленной к корпусу водомета на стороне всасывания, чтобы предотвратить чрезмерную накачку . Когда уровень воды опускается ниже корпуса водомета, выхлопная труба гарантирует, что никто не сможет выкачать колодец насухо. Чем выше струя находится над уровнем воды, тем эффективнее она будет качать. Как и в случае системы с неглубоким колодцем, система с глубоким колодцем также требует заливки водой . На дне колодца находится донный клапан, который предотвратит слив воды из труб.

Лучший насос для глубоких скважин глубиной до 400 футов

Если ваша скважина глубже 110 футов, но не превышает 400 футов, мы рекомендуем использовать погружной насос.

  • Глубоководные погружные насосы используют напорные баки для всасывания воды через одну трубу, которая соединяет внутренний колодец с вашим домом. Эти насосы могут закачивать воду с глубины до 400 футов под землей, но одним потенциальным недостатком является то, что ремонт требует удаления обсадной колонны скважины.
  • Хотя струйные насосы могут работать со скважинами глубиной в несколько сотен футов, они, как правило, не так эффективны для более глубоких скважин, как погружные насосы . Когда вы перемещаете насос дальше вниз по колодцу, насос больше не будет поднимать воду — вместо этого он будет толкать ее вверх.Однако имейте в виду, что погружные насосы не работают, если они не полностью погружены в жидкость.
  • Погружной насос имеет цилиндрическую форму, а нижняя половина состоит из герметичного двигателя насоса, который подключается к надземному источнику питания. Двигатель приводит в действие крыльчатки, которые, в свою очередь, гонят воду вверх. Включение реле давления приводит к вращению крыльчаток, в результате чего вода всасывается в насос. Вода проталкивается через корпус насоса, а затем в резервуар для хранения на поверхности земли.

В отличие от наземных скважинных насосов, которые подвержены механическим повреждениям, погружные насосы имеют меньше проблем . Поскольку погружные насосы находятся под водой, они не теряют производительность, что обычно происходит с наземными насосами.

Кавитация , явление, когда газ или воздух проникают в механические части насоса, как правило, не является проблемой для погружного насоса, поскольку насос находится глубоко под поверхностью воды и всегда может получить доступ к воде.

Несмотря на то, что погружной насос может подавать воду более эффективно, чем струйный насос с двигателем аналогичного размера, любые проблемы с двигателем могут потребовать снятия всего блока с обсадной колонны. К счастью, погружной насос имеет тенденцию быть очень надежным и может работать с максимальной производительностью до 25 лет, прежде чем потребуется техническое обслуживание.

Свяжитесь с нами

Как определить размер скважинного насоса

Помимо выбора наилучшего насоса для вашей скважины, вам также необходимо будет определить необходимый размер.Производительность насоса указана в галлонов в минуту , а среднему дому с тремя или четырьмя спальнями требуется от 8 до 12 галлонов в минуту. Вычисляя, сколько воды нужно вашему дому, добавьте один галлон в минуту для каждого из водопроводных приборов вашего дома, таких как посудомоечные машины, стиральные машины, холодильники, смесители и душевые.

В то время как ваш насос должен быть достаточно большим, чтобы удовлетворить потребности вашего дома, слишком большой блок приведет к снижению производительности и неэффективности использования энергии. Если вам нужно заменить насос, выберите тот, у которого идентичной мощности л.с.Однако обратите внимание, что вам может понадобиться дополнительная мощность, если вы планируете добавить новых членов семьи или бытовую технику. Насосы, которые должны перекачивать воду на большие расстояния , потребуют большей мощности.

Если вы собираетесь заменить помпу, проверьте ее идентификационную табличку , чтобы узнать ее мощность в лошадиных силах. Помните, что для погружного насоса может потребоваться два или три провода, поэтому вы должны выяснить, сколько проводов потребуется для нового насоса.

Если ваш скважинный насос нуждается в быстром и надежном ремонте, обратитесь в компанию David LeRoy Plumbing.Мы доступны 24/7, чтобы предоставить экстренные исправления и ответить на любые ваши вопросы.

Чтобы связаться с нами, заполните нашу форму или позвоните нам по 717-938-8214.

Центробежные насосы

– обзор

8.

3.1 Центробежные насосы

Центробежные насосы основаны на простой концепции. Возьмите камень, поместите его в пращу старого образца (наподобие той, которой библейский Давид вывел из строя Голиафа), раскрутите его (развивая центробежную силу) и отпустите, и он полетит со значительной скоростью в направлении выпущен — спросите у Голиафа.Центробежные насосы работают аналогичным образом, разгоняя жидкость до высокой скорости, а затем позволяя ей выйти. Свободный эквивалент скорости породы в момент ее выпуска представляет собой «напор» жидкости, который будет производить насос. Этот напор представляет собой высоту вертикального столба жидкости с открытым верхом, который будет поддерживать насос, скажем, 75 футов. Причина, по которой он упоминается таким образом (вместо более традиционного «давления»), заключается в том, что высота (или «напор») столба жидкости будет одинаковой независимо от плотности жидкости.Столб ртути будет стоять на той же высоте, что и столб воды, хотя давление, измеренное на выходе из насоса, будет в 13,5 раз выше у первого, чем у второго (из-за гидростатического давления жидкости, имеющего компоненту плотности, где «голова» нет). Точно так же энергия, необходимая для создания этого напора, будет увеличиваться с жидкостью более высокой плотности.

Иными словами, это означает, что центробежные насосы фактически являются устройствами с постоянным напором при работе с одинаковыми оборотами в минуту, независимо от плотности жидкости.

Когда давление всасывания или давление вблизи лопасти вращающегося рабочего колеса достаточно низкое (ниже давления паров жидкости), может происходить локализованное «кипение» (хотя и при температуре окружающего бурового раствора). Образование газовых карманов само по себе не вызывает беспокойства, но схлопывание пузырьков при последующем повышении давления создает ударные волны, которые могут нанести серьезный ущерб оборудованию или чему-либо еще. Кавитации обычно удается избежать путем предварительной загрузки всасывания насоса другим насосом.

Рабочие колеса разработаны производителями насосов для сведения к минимуму кавитации и максимального повышения эффективности насоса. Поскольку они перекачивают абразивный буровой раствор вокруг буровой установки, они подвергаются эрозии и иному износу и должны время от времени заменяться.

Для равномерной подачи бурового раствора в центробежный насос предпочтителен длинный прямой участок трубы на стороне всасывания насоса, как показано на рис. 8.1. Практики рекомендуют как минимум пять диаметров прямой трубы, ведущей на всасывание.Поскольку это часто нецелесообразно, а 90-градусные колена обычно используются относительно близко к стороне всасывания, результирующий поток на входе центробежного насоса неравномерен, как показано на рис. 8.2. Это, в свою очередь, может привести к кавитации, неравномерной загрузке насоса и его преждевременному выходу из строя. Было показано, что использование входных направляющих лопаток (IGV) и других выпрямителей потока, кондиционеров и диффузоров помогает, в том числе в наихудшем случае, когда колено находится близко к входу насоса. IGV и стабилизаторы потока также повышают общую эффективность насоса.

Рисунок 8.1. Длина прямой трубы предпочтительнее между любыми трубными коленами и всасывающим патрубком центробежного насоса из-за неравномерного потока на выходе из колена.

Рисунок 8.2. Неравномерная загрузка всасывающего патрубка центробежного насоса из-за неравномерного профиля потока на выходе из колена трубы.

Центробежные насосы в первую очередь используются для перемещения бурового раствора вокруг объекта, а не для закачки бурового раствора в скважину. Это может быть просто перемещение бурового раствора из одного резервуара в другой, или перекачивание бурового раствора из резервуара в другой насос, или перекачка бурового раствора в начале и в конце скважины в/из грузовиков, лодок или в другом месте.Центробежные насосы также используются для питания большинства устройств для удаления твердых частиц, а в случае оборудования для удаления твердых частиц гидроциклонного типа производительность насоса должна соответствовать требованиям этого устройства для удаления твердых частиц.

Чтобы свести к минимуму гироскопические эффекты высокоскоростного вращающегося рабочего колеса в центробежном насосе и соответствующий преждевременный износ подшипников, вызванный этими гироскопическими эффектами, вызванными движением судна, ось вращения насоса должна оптимально проходить вдоль линии от носа до кормы ( с плоскостью рабочего колеса, перпендикулярной этой линии).

Как работает центробежный водяной насос

Центробежный водяной насос является одним из наиболее распространенных типов водяных насосов, но как он работает? Каковы различные части и что они делают?

Как работает центробежный водяной насос:

Первое, что вам нужно знать, это назначение водяного центробежного насоса. Центробежный насос очень универсален и может использоваться в сельском хозяйстве, промышленности и многих других областях. Их основная работа заключается в транспортировке жидкости из одного места в другое.

Некоторые центробежные водяные насосы могут перекачивать твердые частицы, что означает, что они могут перекачивать жидкости, содержащие твердые частицы (в определенной степени), а также химические вещества, что делает эти насосы очень популярными. Центробежные насосы классифицируются как кинетические насосы, и центробежные насосы перемещают вещество за счет кинетической энергии (движения). Это делается с помощью части, называемой крыльчаткой, которая представляет собой большой, обычно металлический ротор, который вращается очень быстро, как крыльчатка на моторной лодке.

Основные части центробежного водяного насоса:

Корпус/кожух насоса

Корпус насоса или корпус — это внешний корпус водяного насоса. Это то, что содержит крыльчатку, улитку и все остальные внутренние части. Корпус насоса чаще всего изготавливается из чугуна из-за более экономичных производственных затрат, но также может быть изготовлен из нержавеющей стали, бронзы, пластика или других материалов. Его основное предназначение – размещение всех внутренних рабочих частей насоса.Это похоже на случай с компьютером, поскольку он содержит все части и помогает защитить их.

Улитка

Улитка водяного насоса представляет собой своего рода изогнутую воронку, ведущую к выпускному отверстию, которая расширяется по мере продвижения. Это кожух вокруг крыльчатки, с которым соприкасается жидкость при входе в насос. Когда вода попадает в улитку, улитка помогает снизить скорость/поток воды или жидкости, увеличивая при этом давление, что помогает сбалансировать давление на вал крыльчатки.Улитка может быть изготовлена ​​из чугуна, стали, пластика или бронзы.

В некоторых центробежных насосах корпус насоса и улитка объединены в единое целое, поэтому корпус/корпус насоса также выполняет функцию улитки.

Рабочее колесо

Рабочее колесо может быть изготовлено из различных материалов. Наиболее распространены чугун, бронза, латунь, нержавеющая сталь и пластик. Бронза и нержавеющая сталь в основном используются для морской воды, а термостойкая сталь может использоваться для горячей или холодной воды.Пластик чаще всего используется для химикатов и других едких и агрессивных жидкостей.

Жидкость поступает через всасывающий патрубок (вход), который затем толкает ее к рабочему колесу насоса. Поскольку крыльчатка вращается очень быстро, она вытесняет жидкость из выпускного отверстия (выходного отверстия). Он работает так же, как пылесос, в котором энергия от крыльчатки всасывает жидкость, вращает ее и выталкивает обратно через выпускное отверстие с высокой скоростью.

Мощность

Центробежный насос может питаться от различных источников энергии.Чаще всего они приводятся в действие электродвигателем, бензиновым или дизельным двигателем или гидравлическим двигателем, каждый из которых приводит в действие насос, приводя в движение вал, вращающий рабочее колесо.

Вал насоса

Другой важной частью центробежного насоса является вал насоса, на котором крепится рабочее колесо. Вал насоса соединяется с мотором или двигателем, который приводит в действие рабочее колесо и заставляет его вращаться. Важной частью вала является втулка вала, часто изготавливаемая из чугуна, нержавеющей стали или бронзы, которая помогает лучше установить рабочее колесо на вал, а также защищает вал от повреждений и износа.

Центробежный насос AMT из нержавеющей стали

Какой тип водяного насоса вам нужен для вашего дома?

Есть много преимуществ в том, чтобы иметь колодезную систему водоснабжения вместо того, чтобы быть привязанной к муниципальному водоснабжению. Самым большим преимуществом является наличие собственного источника воды и отсутствие необходимости платить за высокие счета за воду.

Если вы строите новый дом или обнаруживаете, что пришло время заменить ваш скважинный насос, вы можете не знать, какой вариант лучше.Позвольте нам объяснить различные типы доступных насосов.

Типы водяных насосов:

  • Центробежный насос . Подходит только для неглубоких колодцев. Этот тип насоса использует центробежную силу (как в туалете), чтобы нагнетать воду вверх по трубе и в ваш дом. Это довольно простые устройства, и они должны обеспечивать более длительный срок службы.
  • Струйный насос . Идеально подходит для скважин средней глубины. Прыжковый насос использует крыльчатку и всасывание для откачки воды из скважины.
  • Погружной насос – Глубинный погружной насос помещается в колодец и нагнетает воду вверх по трубе в дом.
  • Насос на солнечной энергии . Поскольку этим насосам не требуется источник электроэнергии, они более эффективны, чем традиционные насосы. Их установка стоит дороже, но затем они могут сэкономить вам деньги на затратах на электроэнергию.
  • Пневматический насос . Эти устройства, также называемые пневматическими насосами, работают на воздухе, а не на электричестве.Прежде чем вы слишком воодушевитесь этим вариантом, эти насосы обычно используются только в нежилых помещениях, таких как промышленные и коммерческие здания.
  • Ручной насос . Обычно ручной насос требуется только в экстренных или временных ситуациях. Хорошей новостью является то, что они легкие, недорогие и их легко устанавливать и снимать со скважины.

Насколько глубок ваш колодец?

Одним из наиболее важных соображений при выборе водяного насоса является глубина скважины.В большинстве случаев, если скважина имеет глубину менее 25 футов, подходит центробежный или мелководный струйный насос. Если скважина находится на глубине от 25 до 110 футов, обычно идеально подходит глубинный струйный насос. Для более глубоких скважин лучшим выбором может быть погружной насос.

Другие важные компоненты водяных насосов

В дополнение к двигателю и механизмам для забора воды через землю ваш водяной насос может иметь следующие важные компоненты.

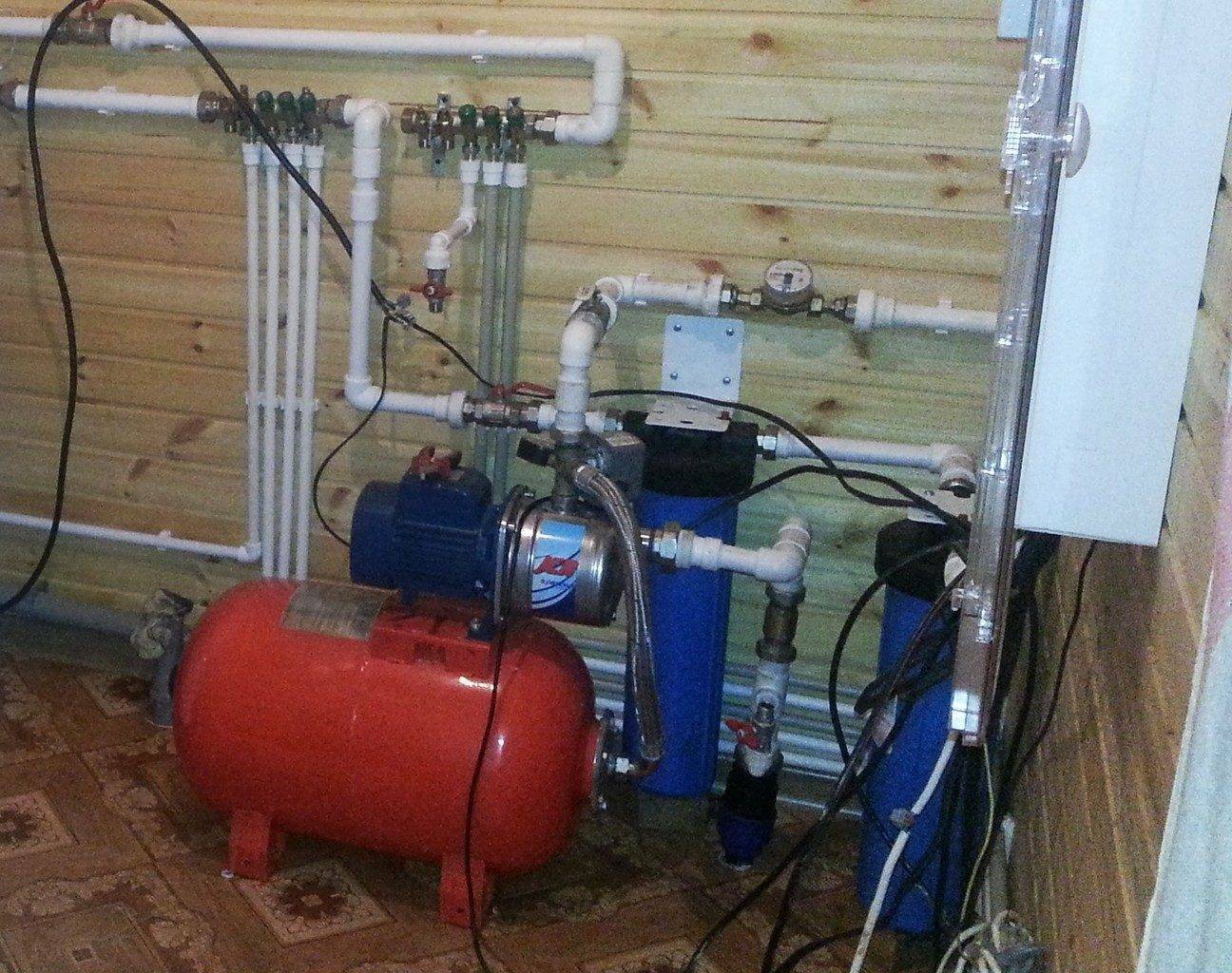

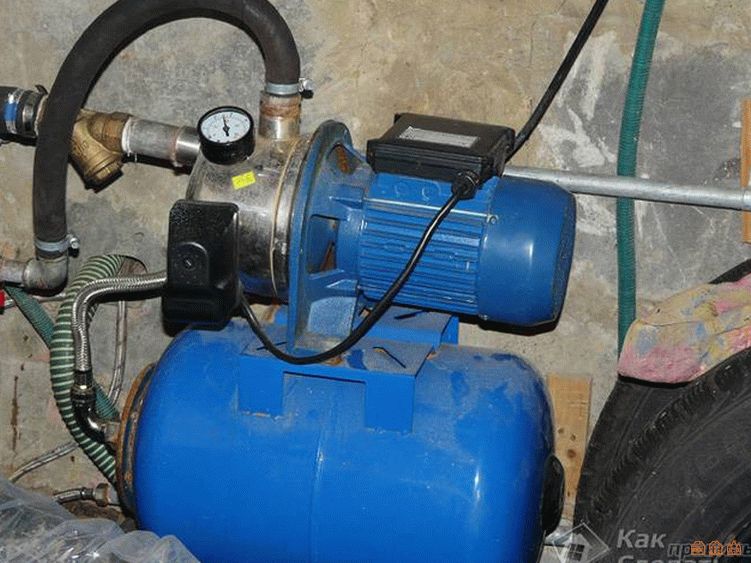

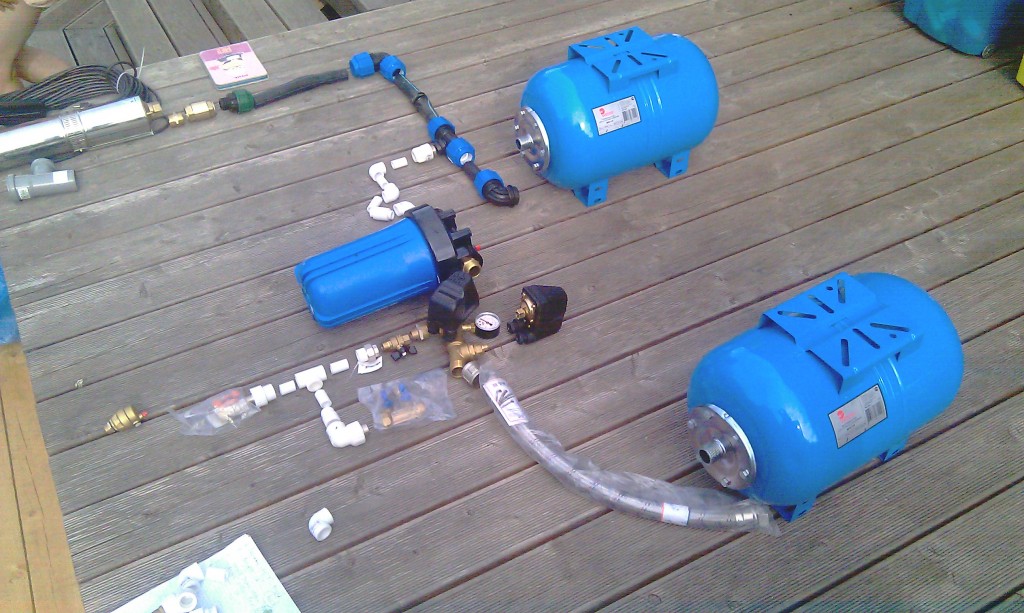

  • Напорный бак – Контролирует расход воды и регулирует давление воды для обеспечения стабильности.
  • Обратный клапан – Односторонний клапан, предотвращающий обратное движение воды по трубе в колодец.
  • Реле давления — автоматически отключает насос при слишком высоком давлении для предотвращения повреждения.

Добавить комментарий

Ваш адрес email не будет опубликован.
