Какая арматура нужна для ленточного фундамента: Арматура для фундамента: разновидности, способы укладки и вязки, расчет количества, фото

Арматура для фундамента: разновидности, способы укладки и вязки, расчет количества, фото

Если говорят, что дом стоит на бетонном фундаменте, то это не совсем верное определение. На самом деле, большинство бетонных конструкций правильно называть железобетонными, так как внутри у них есть стальной каркас из специальной толстой проволоки – арматуры. Железобетонное основание обладает высокой прочностью, надежностью, способно выдерживать большие нагрузки. Благодаря армирующему каркасу увеличиваются сроки эксплуатации здания. Какая-либо особая арматура для фундамента не выпускается – просто в зависимости от требуемых характеристик конструкции используют определенный сорт этой проволоки. Определять, какую арматуру использовать для фундамента дома, нужно исходя из его характеристик.

Армированный железобетонный ленточный фундаментИсточник moifundament.ru

Какая бывает арматура

Строительный рынок предлагает арматуру разных видов, из которой создается армирующий каркас.

От их диаметра и состава зависит прочность будущего основания. Используются такие материалы:

• Металлическая прокатная продукция, изготавливаемая из углеродистой и низколегированной стали. Стержни круглого сечения бывают гладкими и с ребристым рисунком в виде «елочки». Диаметр варьирует от 5 до 32 мм.

Металлическая арматураИсточник dom-steny.ru

• Стеклопластиковая или композитная арматура изготавливается из прочных волокон. На выходе получаются прутки диаметром от 4 до 20 мм. Такой тип изделий имеет два главных преимущества по сравнению со стальной арматурой — обладают высокой устойчивостью к коррозионным воздействиям, полностью отсутствует электропроводность. Композитный материал применяется при строительстве зданий, где должны отсутствовать радиопомехи. Каркасы из подобных стержней используются сравнительно недавно, и во многих случаях полноценно заменяют металлические аналоги.

Стеклопластиковые арматурные стержниИсточник elcontacto.ru

Для всех видов основания — ленточного, свайного, плитного — отдельно подбираются стальные и композитные стержни. Перед началом строительства необходимо определить, какая арматура нужна для ленточного фундамента.

Арматура для оснований ленточного типа

Армирующий каркас состоит из продольных, поперечных и вертикальных элементов. Определяя, какая арматура нужна для ленточного фундамента, нужно учитывать: вид стенового материала, размеры строящегося здания (площадь, этажность), тип грунта и сезонные деформации, различные нагрузки.

Армирующий каркас состоит из продольных, поперечных и вертикальных стержнейИсточник tap.subiroca.ru.net

Для продольного армирования применяется стальные стержни следующих классов:

• А2 с маркировкой А300.
• А3 (А400).
• А5 (А800).
• А6 (А1000).

Лучшими прочностными характеристиками и сцепляемостью с бетонным раствором обладают металлические стержни с рифленой поверхностью, за счет чего происходит эффективное усиление фундамента. Рельефная арматура предназначена для участков, где присутствуют нагрузки на растяжение. Элементы с гладкой поверхностью выступают в качестве боковых соединительных перемычек, на которые не создается давление.

Нижняя часть ленточного фундамента в поперечном сечении испытывает нагрузку на изгиб, которую принимает на себя поперечное армирование. Вертикальные элементы армирующего каркаса придают конструкции повышенной жесткости, благодаря чему основание защищено от образования трещин в теле фундамента.

В зависимости от выбранного диаметра прутков обеспечиваются высокие прочностные характеристики всей конструкции. Фундаментная лента в стандартном варианте имеет ширину 30-40 см, высоту — 70-170 см.

Мелкозаглубленный ленточный фундаментИсточник drev-stroi. ru

При строительстве частных домов с ленточным фундаментом в основном применяются стальные стержни диаметром не более 12-14 мм. Диаметр вспомогательных боковых прутков варьирует в пределах от 4 до 10 мм. После того как будет понятно, какую арматуру использовать для фундамента дома, следует ознакомиться со способами ее укладки.

Армирование фундамента стеклопластиковой арматурой: как рассчитать и особенности связывания

Способ укладки

Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.

Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки. Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются. Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни. Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.

Арматурный каркас набирается из различных элементовИсточник rekvartira.ru

Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.

Вязка арматуры под ленточный фундамент

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

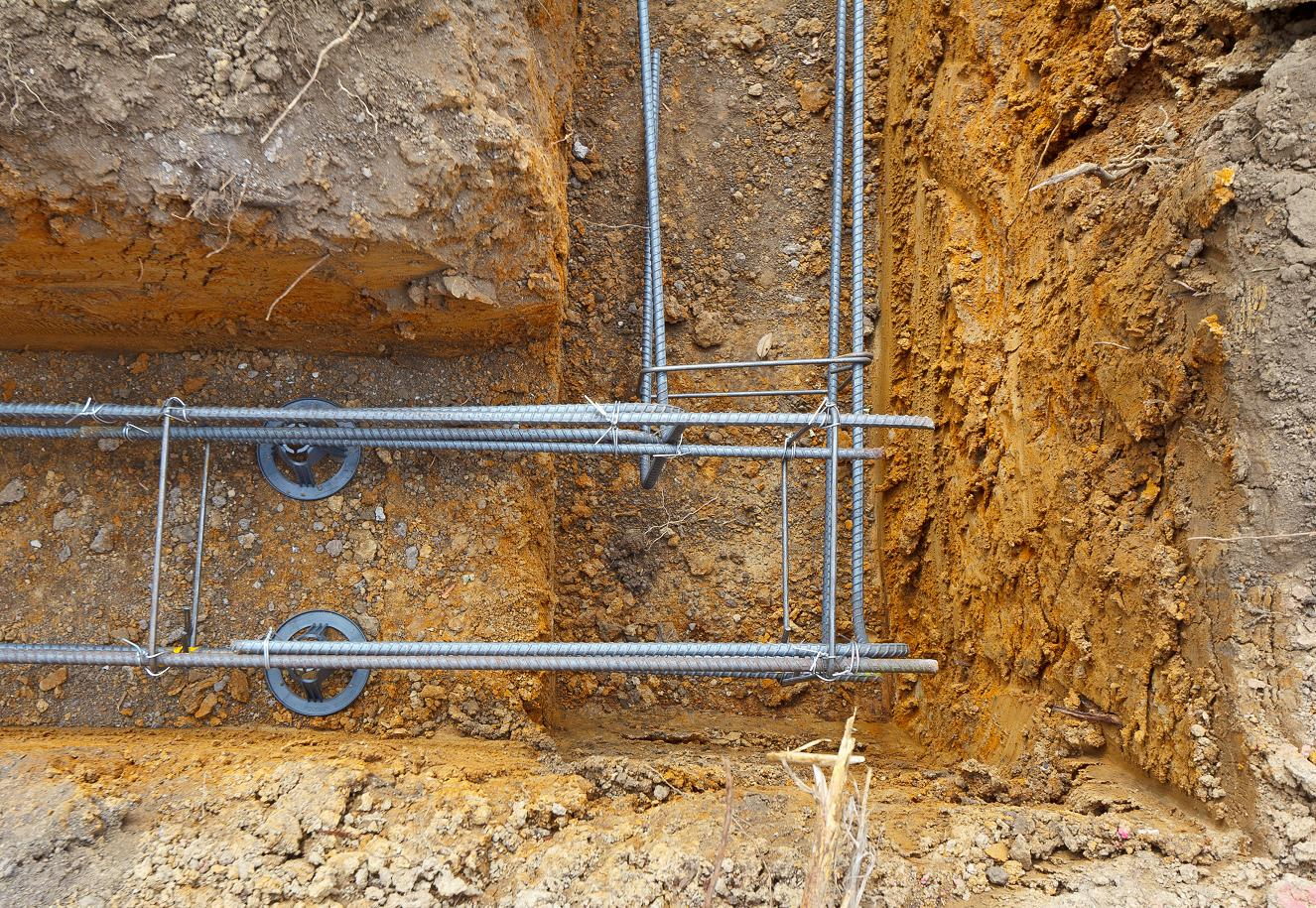

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya. ru

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Заключение

Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод.

За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

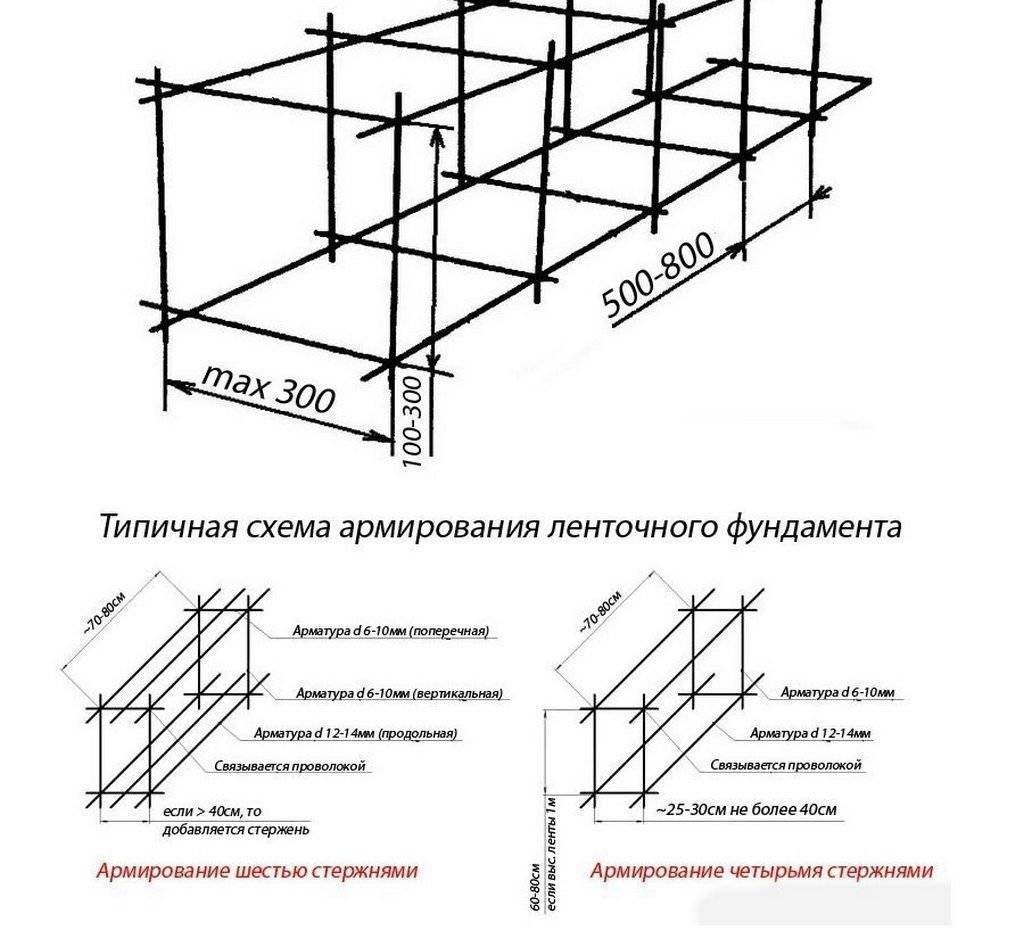

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Какая арматура нужна для фундамента — как выбрать арматуру для фундамента

Создание фундамента для бани процесс не простой, он требует внимательного отношения и изучения всех деталей. Любой начинающий строитель имеет общие представления о создании фундамента и знает о этапах работы, но в этой статье мы бы хотели подробно остановиться на таком моменте как выбор материалов.

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

Армирование ленточного фундамента можно легко выполнить своими руками, не привлекая специалистов. Важно, прежде всего, правильно подобрать необходимый диаметр арматуры

Арматура для фундамента: виды и маркировка изделий

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатыйФундамент под металлообрабатывающий станокУстройство фундамента из блоков ФБСЗаливка фундамента под домХарактеристики ленточного фундамента
• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундаментаКак армировать ростверкНеобходимость устройства опалубкиКак сделать гидроизоляцию цоколя
• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

Чтобы избежать проблем

При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.

Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.

Ленточный фундамент в разрезе

Сеточный каркас

В последнее время, благодаря новейшим разработкам, появился способ, который дает возможность изготавливать в домашних условиях сеточный каркас. Его можно изготовить, используя специальный пистолет, который может соединить прутья арматуры отожженной металлической проволокой 1 — 3 мм диаметром.

Применение таких агрегатов дает возможность значительно снизить срок выполнения работы (на каждое соединение тратится до 2 секунд), и, кроме того, увеличить их качество – перекос или деформация каркаса в этом случае невозможны благодаря стабильному усилию затяжки проволоки. Кроме того, как положительный фактор применения таких пистолетов можно назвать то, что с ним работать может и любитель. Все что необходимо сделать, — это закрепить насадку и после этого нажать на кнопку.

При креплении арматуры также необходимо соблюдать правила, которые дают возможность получить прочный арматурный каркас.

Внешний край каркаса должен немного выступать за опалубку. В результате создается необходимая толщина (минимально 50 мм).

Также необходимо предусмотреть пространство между дном траншеи и каркасом. Для выполнения этой работы чаще всего применяют специальные пластиковые насадки. Если нельзя использовать эти элементы, то подкладывают под каркас деревянный брус или кирпичи, а после этого крепят к грунту проволочными штырями, которые не позволяют при заливке фундамента сместиться арматуре.

Заливать фундамент можно только хорошо очистив от ржавчины, грязи, пыли, мусора арматурный каркас и опалубку, посторонние элементы могут существенно усложнить схватывание бетона.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Какую выбрать

Перед любым начинающим строителем, желающим самостоятельно построить частный дом, гараж, либо небольшой флигель на даче, неминуемо встает вопрос: какую арматуру использовать в фундаменте дома? Рассмотрим, какой материал лучше подходит для заливки монолита: традиционная металлическая, или современная композитная арматура.

Для ленточного фундамента

При выборе арматуры для ленточного фундамента необходимо учитывать такие критерии, как свойства почвы и тип поверхности, общая масса конструкции, экономический фактор. При сооружении ленточного фундамента лучше использовать металлическую арматуру, хотя при возведении конструкций небольшой массы можно остановить выбор и на композите.

Класс арматуры и марку стали, из которой она изготовлена, подбирают, исходя из конкретных условий. Для конструкций каркасного типа, имеющих небольшой вес, подойдут прутья диаметром 10-12 мм, для более крупных и массивных зданий нужна арматура сечением 14-16 мм. Чтобы каркас придавал максимальную прочность, армирование делают двухуровневым, с вертикальными распорками.

Для плитного фундамента

Если сооружение возводится на активном подвижном грунте, обычно останавливают выбор на плитном фундаменте. Сплошная плита — надежное основание для постройки здания даже на достаточно зыбкой почве. Такая конструкция стоит дороже, чем ленточная.

Плиту используют и на твердых грунтах, при сооружении крупных массивных построек. Давление на основание большее, чем на ленточный фундамент той же площади, так что и арматура нужна диаметром 14-16 мм. Плиту заливают в случае строительства сооружений большой массы, поэтому применяют армирование металлом.

Соответствие диаметра композитной и стальной арматуры равной прочности

Зачем нужна арматура в ленточном фундаменте?

Со временем у любого дома возникает просадка, поскольку грунт, находящийся под подошвой основания, поддается давлению сверху и уплотняется. Чем больше давления на него оказывают, тем сильнее и быстрее он уплотняется. Если возникающий напор распределен равномерно по всей площади ленточного фундамента, то в этом нет особой проблемы.

Как правило, в реальных условиях давление на основание не симметрично из-за чего здание оседает неравномерно. Чтобы избежать подобной проблемы в фундаменте применяются ленты различной ширины, но даже этот прием не всегда способствует устранению и уравнению давления на фундамент.

Неравномерному осадку фундамента способствует:

1. Разнообразные включения грунтовой почвы.
2. Неравномерная и непостоянная влажность.
3. Различные достройки и пристройки.
4. Протечка водонесущих коммуникаций.
5. Отсутствие с какой-либо стороны отмостки и т. п.

Под влиянием указанных причин осадки, поверхность грунта под фундаментом становится кривой относительно вертикального направления здания. Больше всего подвержены воздействию углы конструкции и места с большими перепадами нагрузки.

В подобной ситуации в фундаментной ленте возникает внутренне напряжение, которое способствует возникновению изгибающихся моментов и трещин. Чтобы устранить нежелательное давление на основание, снизить количество трещин и изгибов внутрь фундамента добавляют арматуру.

Какая арматура нужна для фундамента?

Существует два варианта, используемой в строительстве арматуры:

1. Стальная, которая подразделяется на:
   • стержневую;
   • проволочную.
2. Композитная арматура. Она применяется сравнительно редко из-за характерных для нее минусов.

Чтобы армировать фундамент ленточного типа используют стержневую арматуру в качестве основного (рабочего) материала и гладкую как дополнительного.

Главное свойство для рабочей арматуры способность быстро и хорошо сцепляться с бетоном. Подобный тип арматуры производят с периодическим профилем, подразделяя его по показателям прочности на классы.

Согласно ГОСТу, существовавшему в период СССР, для частного типа строительства применяется арматура класса А-ΙΙΙ или аналог А400 (по современному ГОСТу). Для поперечной арматуры используется гладкий стержень класса А-Ι или А240 (современный ГОСТ).

Между арматурой старого и современного образца существует отличие в виде измененного профиля серповидной формы, в остальных аспектах отличия отсутствуют.

Чтобы правильно выбрать арматуру для фундамента в магазине следует просто обратить внимание на обозначения:

• Индекс С указывает на то, что арматурный прокат свариваемый;
• Индекс К свидетельствует о том, что арматура обладает стойкостью к процессам коррозийного растрескивания, возникающих в связи с давлением на фундамент.

Если эти индексы отсутствуют на упаковке лучше не покупать такой подобный материал.

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.

Какая арматура нужна для создания прочного каркаса

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования

Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры

Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Арматура

Бетон хорошо выдерживает большое давление, но очень слаб на изгиб, что приводит к появлению трещин и сдвигов, происходящих при изменении окружающей температуры. Если грунт в одном месте ослабнет, то стены фундамента начнут растягиваться, и давление будет распределяться неравномерно, что снизит срок службы. Поэтому в основание монтируется стальная арматура, удерживающая бетонную конструкцию в одном положении, не позволяя растягиваться, проседать или появляться трещинам.

Железобетон по прочностным характеристикам превосходит обычный бетон, что идеально подходит для долговечного строительства. Между арматурой и краем бетона должно быть 4-6 см, для того чтобы исключить коррозийное воздействие грунтовых вод. Прутья арматуры связываются в сетку с помощью проволоки, или же свариваются в монолитную конструкцию. Чаще всего используются железные прутья диаметром от 10 мм, со специальными насечками, которые увеличивают сцепление с цементным раствором. Для больших, тяжелых зданий требуется арматура 16 мм.

Для основания, которое служит стенами цоколя или подвала, требуется арматура большего сечения, из-за высоты фундамента. Лучше всего подходит 12 мм для цоколя, легких и средних по тяжести домов. А для подвала выбирается 14 мм, если здание средней тяжести, при тяжелых требуется арматура с 16 мм сечением. Прутья для боковых стенок фундамента связываются в сетку, с шагом 15-20 см. Если основание толстое, то закладывается несколько слоёв каркаса, с расстоянием в 10 см, и сцепленных между собой арматурой.

Если арматура используется для создания железного каркаса бетонной плиты, то ячейки сетки не должны превышать 10 см. При тяжелых домах возводится подбетонка, в которую вставляются вертикальные связующие штыри, которые образуют монолитное основание, и позволяют равномернее переносить давление на грунт. Для тонкой плиты возможен один слой арматуры. Такие основания используются на устойчивых грунтах, не подверженных морозным пучениям.

Фундаментный каркас из арматуры

Чтобы избежать разрушения толстой плиты для фундамента дома, требуется каркас из нескольких, удаленных по горизонтали друг от друга сеток. Такое пространственное решение используется для укрепления бетонной плиты, стоящей на влажных, пучинистых и неустойчивых почвах, а также применяется для тяжелых домов, или зданий с подземными помещениями.

Сетки для плитного фундамента соединяются между собой только навариванием, чтобы исключить деформацию под весом не застывшей бетонной массы.

Арматура для ленточного основания

Высота ленты обычно существенно превышает ее ширину. Лента, как правило, гораздо менее подвержена изгибам по сравнению с плитами, поэтому для обустройства основания ленточного типа можно использовать арматуру меньшего сечения.

Обычно при возведении домов на ленточных фундаментах применяются 10-12-миллиметровые стержни.

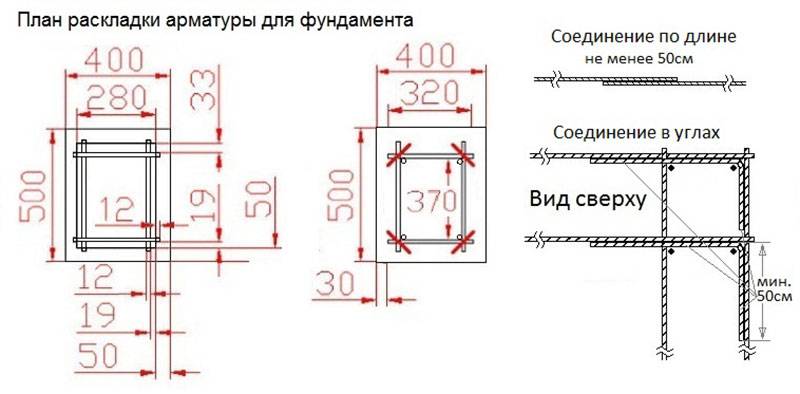

Схемы армирования стыков.

Вне зависимости от высоты ленты она обустраивается с применением двух армирующих поясов. В нижней и верхней частях конструкции на расстоянии 50 мм от поверхности бетона размещаются продольные прутки. На них приходится основная часть нагрузки при деформации основания.

Поперечные и вертикальные стержни не несут нагрузки. Для их изготовления можно использовать гладкую и тонкую арматуру.

При ширине ленты в 400 мм достаточно установить по два продольных прута снизу и сверху. На слабых и подвижных почвах либо при возведении тяжелых домов количество прутков можно увеличить до 3-4.

Для примера будет рассмотрен расчет арматуры на обустройство ленты под дом 600х600 см с одной несущей внутренней стеной. Суммарная длина ленты составит 30 м.

На продольное армирование в 4 прута уйдет 120 пог.м изделий. Поперечные и вертикальные стержни можно монтировать с 50-сантиметровым шагом. При высоте ленты 700 мм и ширине 300 мм с учетом 5-сантиметровых отступов от поверхности конструкции обустройство каждого соединения потребует использования 160 см гладкой 6-миллиметровой арматуры.

На каждую из 4 связок соединения уйдет 300 мм проволоки. Суммарный расход вязального материала в приведенном примере составит 73,2 м.

Как вязать арматуру

После того, как вы приобретете достаточное количество выбранной вами арматуры, и определите день для работы, вам необходимо будет ее тщательно связать в определенный каркас и только после этого уложить в опалубку. Существует несколько видов вязки и для каждого типа фундамента она своя, поэтому мы в статье расскажем обо всех методах и опишем ход работы. Надо сразу сказать, что каркас связывается за пределами траншеи – на земле и только готовые его части или он весь целиком укладывается в опалубку.

Иногда можно использовать арматурную сетку

Итак, расскажем о том, чем связывают между собой прутья арматуры:

• Для работы можно использовать стальную проволоку сечением 1,2 – 1,4 см, большим сечением брать не стоит, так как с ним тяжело работать. ( если проволока плохо гнется, то ее можно нагревать над костром, тогда она станет значительно пластичнее)
• Самым простым в работе является пластиковый хомут с петлей, его вяжут без дополнительных инструментов, что очень ускоряет процесс. (зимой использовать этот метод нельзя – от мороза пластик сразу приходит в негодность)
• Можно использовать металлокорд, для этого надо сжечь старые покрышки и от них останутся тонкие металлические отрезки проволоки. Такой метод позволяет значительно сэкономить, так как покрышки можно раздобыть бесплатно. (покрышки должны быть отечественного производства – в импортных часто используют пластик)

Кроме проволоки или хомутов для работы может понадобиться специальный металлический крючок, который можно купить на рынке или сделать самому. Некоторые умельцы делают насадку в виде крюка и устанавливают ее на шуруповерт – таким образом, скорость работы становится в два раза быстрее. Но все эти методы требуют хотя бы небольшого опыта и определенной сноровки. Если у вас есть знакомые строители, которые вам покажут все нюансы на практике, то вы быстро научитесь.

Если есть опыт, то для вязки арматуры можно использовать крючок

Но если со сноровкой дела обстоят не очень хорошо, то не стоит тратить время на изобретение велосипеда, лучше обратиться к более простому методу. Сегодня в магазинах продаются специальные пистолеты для вязки арматуры – им вполне можно воспользоваться. Процесс пойдет быстрее, а результат будет аккуратным.

Существует много способов вязать арматуру

Для удобства работы надо сделать специальный деревянный каркаса, то есть сбить между собой перпендикулярно друг другу две доски. И укладывая на них прутья арматуры, также перпендикулярно – связывать их в месте пересечения. Для этого проволоку складываем пополам – петелькой и перевязываем ее пересечение прутьев:

• Можно просовывать два конца проволоки в петельку и загибать их за прут.
• А можно с помощью крючка перевязывать оба конца между собой.

Если вы используете пластиковые хомуты, то тут еще все проще, надо только потуже затягивать запорный механизм на хомуте и все. В заключении надо сказать, что при обвязке у вас не должны оставаться слишком длинные хвосты проволоки, так как они могут в последствие торчать из конструкции и нарушать ее целостность.

Как сделать фундамент своими руками

Рассмотрим процесс самостоятельного сооружения фундамента под каркасный домик в виде бетонных столбов. Для этого потребуется садовый бур диаметром 200 мм, которым бурятся скважины глубиною 1-1,2 м. Места скважин:

• под углами здания;
• под пересечением стен;
• в промежутках через каждые 1,5-3 м.

В скважины засыпается щебень мелкой фракции или крупнозернистый песок. Подушка обязательно утрамбовывается. Отдельно готовится арматурный каркас в каждую скважину. Обычно для этого используют стальную арматуру диаметром 10-12 мм и катанку 6 мм. Арматура – это продольные элементы. Их обычно три или четыре в каждом армокаркасе. То есть конструкция может быть треугольного или квадратного сечения. Катанка – это поперечные элементы. Все соединения производятся электросваркой.

Предварительно в скважины устанавливается рубероид, скрученный в цилиндры. Это гидроизоляция будущих опор. Можно для этого использовать пластиковые или асбестовые трубы. Далее внутрь устанавливают подготовленные арматурные каркасы.

Следующий этап – заливка бетона. Его рецептура классическая для фундаментов: 1 часть цемента, две части песка, три части щебня. Залитый бетонный раствор обязательно утрамбовывается. Задача этой операции – выдавить из смеси попавший внутрь воздух. После высыхания воздушные пузыри снизят прочность столбов, поэтому от них надо обязательно избавиться.

Обычно опоры возводят с небольшим возвышением над грунтом – 10-20 см. Поэтому трубы под заливку бетона устанавливают именно с учетом этого размера. Обычно в бетонный раствор, залитый в опоры, устанавливают закладную металлическую деталь. Крепят ее к армокаркасу. К ней в будущем будет крепиться нижняя обвязка каркаса дома.

Через 28 дней, когда бетон наберет свою прочность. Можно переходить к возведению каркасника.

Выбор фундамента для дома из газобетонных блоков

Возведение бетонного фундамента для забора

Какой марки бетон нужен для фундамента частного дома

Особенности монолитно-каркасного строительства

Похожие публикации:

1. Как правильно пристроить фундамент к существующему дому
2. Постройка монолитного дома из бетона своими руками
3. Как самому правильно залить ленточный фундамент под дом
4. Технология постройки мелкозаглубленного ленточного фундамента

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундамента

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Смотрите также:

Тонкости в остеклении «хрущевских» балконов

Из чего делают фарфор?

Столешницы из жидкого камня

Каменная столешница для кухни

Уголок на кухню

Диван для кухни: какую модель выбрать

Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

Можно ли использовать композитную полимерную арматуру для фундамента?

Свойства арматуры этого типа регламентирует ГОСТ 31938-2012, согласно которому она разделяется по виду армирующего наполнителя на стекло- (АСК), угле- (АУК), арамидо- (ААК), базальтокомпозитную (АБК), комбинированную (АКК). Диапазон номинальных диаметров – 4-32 мм.

По характеристикам эти типы арматуры достаточно сильно различаются:

• предел прочности при растяжении у СК изделий – 800 МПа и более, у УК – не менее 1400 МПа;
• модуль упругости при растяжении у стеклокомпозитной арматуры в 2,5 раза меньше, чем у углекомпозитной;
• предел прочности на поперечный срез – у СК арматуры составляет не менее 150 МПа, у УК – более 350 МПа;
• предел прочности при сжатии у всех типов полимерной арматуры составляет 300 МПа и более.

Внимание! ГОСТ 31938-2012 регламентирует только характеристики продукции, а рецептуру производители определяют самостоятельно.

Сравнение свойств полимерной композитной и стальной арматуры позволит определить, какая из них лучше в конкретном случае.

• Токопроводимость стали не всегда является недостатком, например, ее можно использовать для устройства заземляющего контура. Полимерные материалы – диэлектрики. Полная инертность к магнитным полям и способность без потерь пропускать радиоволны в широком частотном диапазоне обеспечивают применение этой продукции в строительстве лабораторий и подобных сооружений.
• Удельный вес полимерной арматуры в 4-5 раз меньше аналогичного показателя стальной. Но это свойство играет роль только при транспортировке. Для самой строительной конструкции такая разница в массе значения не имеет.
• Если стальные стержни гнут непосредственно на месте проведения работ, то полимерным изделиям можно придавать определенную форму только в производственных условиях.
• Большой плюс полимеров – коррозионная стойкость. Одно из применений этой продукции – создание сеток из полимерных прутов для дополнительного наружного укрепления фундамента, находящегося в агрессивной среде. При наличии расстояния между арматурой и поверхностью бетона стальные стержни также не разрушаются.
• Минус полимерных изделий – намного больший коэффициент удлинения, по сравнению со стальной продукцией. Это свойство может стать причиной провисания ленточного или плитного фундаментов.
• Более низкая, по сравнению со стальной, теплопроводность полимеров – плюс в холодных регионах, поскольку такая арматура не создает мостиков холода. Однако температуры ниже -15°C эти материалы не выдерживают – начинается процесс охрупчивания. Верхний предел составляет +120°C, при таких температурах термореактивная смола начинает плавиться, что приводит к потере формы прутка.

Вывод! Композитная арматура может использоваться для армирования фундаментов, но только в том случае, если в сопроводительной документации на продукцию есть указание такой возможности.

Как армируется фундамент

Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.

Особенности арматуры для ленточных оснований

Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.

Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.

Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.

Армирование плитного фундамента

Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.

В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.

Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.

В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Расчёт армирования плитного основания

Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении – две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

Плитный фундаментИсточник

Расчет плиты выполняют по Своду Правил 50-101-2004 и “Руководству по проектированию плитных фундаментов”. Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

Армирование плитного фундаментаИсточник

Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

Онлайн калькулятор плитного фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Виды арматуры

Существует два вида арматуры:

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная арматура — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Арматура для фундамента одноэтажного дома: параметры укладки

Если вы самостоятельно хотите возводить фундамент, то вам потребуется знать ряд определенных параметром и требований, которые стоит учитывать при укладке металлического усиления. На первоначальном этапе будут рассчитываться все воздействующие нагрузки. Далее, исходя из полученных данных, необходимо подобрать подходящий класс и диаметр стержней. При строительстве обычного одноэтажного дома используется продукция с толщиной от 10 до 15 миллиметров. Если грунт достаточно неустойчив, а дом с большими нагрузками, то рекомендуется подбирать стержни с диаметром 15-17 мм.

Следующий параметр, о котором вам нужно знать, это шаг укладки. Данный параметр рассчитывается с учетом качества грунта, а также разновидности фундамента. Если основа свайная, то рабочие элементы укладываются по диаметру самой сваи. Главное чтобы металлический стержень находился на расстоянии не менее 5 сантиметров от края. Горизонтальные соединительные элементы монтируются на расстоянии приблизительно 50 сантиметров друг от друга.

При обустройстве ленточного основания укладывается два ряда снизу и сверху с шириной не более 40 сантиметров. Соединение конструкции выполняется через каждые 30-50 сантиметров. При плитном основании процедура усиления похожа, только шаг установки выполняется через каждые 25 сантиметров.

Делать укрепляющий каркас можно прямо в подготовленной опалубке или отдельно, а потом устанавливать на подготовленную поверхность в опалубку. Первый способ намного удобнее и предпочтительнее, так как здесь вы можете контролировать все этапы монтажа. Если же периметр сооружения достаточно сложный и имеет много углов, то проще будет собирать каркас отдельно.

Диаметр арматуры для ленточного фундамента под одно- и двухэтажный дом

Армирование является обязательным этапом возведения ленточного фундамента, металлический каркас обеспечивает нужную прочность. Пояса закладываются как минимум в два слоя, нижний компенсирует нагрузки на изгиб и снижает риск подвижек при морозном пучении грунта, верхний принимает на себя вес постройки. Несмотря на всю экономичность ленточных типов оснований, расход арматуры при их обустройстве все равно высокий, для снижения затрат ее советуют покупать оптом. Расчет необходимого количества проводится на стадии проектирования, его главная цель – подбор правильного сечения продольных, поперечных и вертикальных прутьев и определение их суммарного метража и веса.

Оглавление:

1. Как подобрать диаметр прутьев?
2. Технология усиления фундамента
3. Расчет для ленточного основания
4. Способы вязки

Рекомендации по выбору диаметра арматуры

Для вязки каркаса используются стержни с гладким и периодическим профилем, вторая разновидность является единственно приемлемой для продольных элементов, первая подходит только в качестве монтажной. При выборе диаметра учитывается назначение и вес постройки, минимум составляет, в мм:

• 10 – для легких построек типа летней кухни или бани.
• 12 – для продольной арматуры ленточных оснований стандартных жилых построек.
• 14 и выше – при закладке фундамента под кирпичный дом (или здание из камня) свыше 1 этажа.
• 16 – при возведении домов на сложных грунтах или этажности выше 2. Требуемый тип профиля во всех вышеперечисленных случаях – рифленый или ребристый.
• 6-10 – рекомендуемый интервал для монтажной арматуры (вертикальных и поперечных). Допускается использование гладкого профиля.

Применение прутьев с большим диаметром экономически нецелесообразно, с меньшим – не допускается нормами СНиП. Минимальное соотношение арматуры (продольной) для ленточного фундамента составляет 0,1 % от площади сечения бетонного монолита. Для основ высотой в 1 метр и шириной в 40 см это значение равняется 4 см2, чему вполне соответствует схема из 4 стержней диаметром в 12 мм. Превышать эту норму можно, уменьшать – нельзя ни в каких случаях. Сечение одного стержня находится по стандартной формуле S=π·R2. Требования к проволоке для вязки, поперечным и вертикальным элементам мягче, нагрузка на них меньше в разы, их основная цель – поддержка каркаса.

Схема армирования

Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.

Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.

Расчет арматуры для ленточного фундамента

Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм). Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.

Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

Найти суммарную длину металлопроката для ленточного фундамента недостаточно, цены на эти изделия чаще указываются для одной тонны. Вес у стержней разного диаметра отличается, величина относится к регламентированной, перерасчет провести легко. Продукция приобретается с запасом, излишки допустимы, недостача – нет.

Нюансы вязки арматуры

Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

Диаметр арматуры для ленточного фундамента, пример расчета, вес п.м

Секрет прочности железобетонных конструкций состоит в работе стального каркаса на растяжение и бетона на сжатие. Простая аналогия — попробуйте растянуть обычную проволоку, скорее всего, ничего не выйдет, а вот сжать ее легко. Особенно важен армокаркас для малозаглубленного ленточного фундамента, так как из-за процессов, происходящих в верхних слоях грунта, он может прогнуться и треснуть. Экономить в этом деле бессмысленно, зато сберечь деньги и время можно, зная нюансы расчета и заказа стройматериалов.

Оглавление:

1. Сечение арматурного прута
2. Технология упрочнения фундамента
3. Расчет необходимого количества
4. Способы вязки

Диаметр прутьев

Обычно для основания дома используют ребристые стержни для продольного армирования и гладкие для поперечного с сечением от 6 до 14 мм классов A-I‒A-III. Нормативные документы определяют их минимальный диаметр:

• Продольная менее 3 м — 10 мм.
• Продольная более 3 м — 12.
• Поперечная высотой менее 80 см — 6 мм.
• Поперечная высотой более 80 см — 8.

В строительстве нельзя составить универсальный проект, каждую проблему решают индивидуально, рассчитывая нагрузки на конкретный элемент. По СНиП 52‒01‒2003 общее сечение железного каркаса должно быть не менее 0,1 % от площади сечения конструкции. Также на выбор арматуры для фундамента влияют тип почвы и вес дома. Поэтому возможно только дать общие рекомендации.

Стержни 14 мм используют для тяжелых строений на проблемных грунтах, например, для фундамента под кирпичный дом. Для бани или гаража на нормальной почве более чем достаточно армокаркаса, сделанного по минимальным параметрам. При неправильной схеме и вязке никакой диаметр не спасет постройку.

В интернете легко найти калькуляторы для расчета, но с их помощью не всегда возможно подобрать оптимальный вариант, кроме того, грунт и вес дома никто не учитывает. Программа выдаст один и тот же результат для фундамента одноэтажного дома из дерева и двухэтажного строения из пенобетона, если у них одинаковая площадь.

Схема армирования

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Диаметр стальной арматуры	Вес погонного метра
6	0,222
8	0,395
10	0,617
12	0,888
14	1,210

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Выбор арматуры для ленточного фундамента — Всё про бетон

Когда планируется строительство дома очень важно выбрать правильный тип фундамента. Желательно для выбора фундамента обращаться к профессионалам, которые рассмотрят все факторы, и предложат наиболее экономичный вариант.

Технология устройства ленточного фундамента

Есть много различных типов фундаментов. Существуют различные факторы, которые влияют на выбор фундамента: условия грунта, близость деревьев, земля, типы почв, близость стоков, скорость ветра.

Ленточный фундамент наиболее распространённый и широко используемый. Как правило, ленточный фундамент используется на незаболоченных участках. Ленточные фундаменты бывают двух видов (монолитные и сборные).

Монолитные фундаменты ленточные

Производство и установка монолитных полос фундамента достаточно трудоемкий и сложный процесс. Хотя не секрет, что правильно установленный ленточный фундамент, является безопасным и устойчивым к воздействию факторов внешней среды. Кроме этого, обеспечивается прочная основа.

Бетонная масса для ленточного фундамента должна быть гладкой. Фундамент должен быть установлен профессионально.

Тем не менее, данная технология пользуется большой популярностью в мире, потому что фундамент обладает высокой устойчивостью к большим нагрузкам.

Используя этот тип фундамента, стены можно построить из бетона, бетонных блоков и кирпича. Ленточный фундамент можно построить только в прочной почве.

Как и все виды фундаментов, он имеет недостатки. Для изготовления фундамента требуется много строительных материалов, времени и рабочих. Процесс восстановления ошибок трудоёмкий и дорогой.

Сборные фундаменты ленточные

Сборные фундаменты — это полосы, которые состоят из прямоугольных или трапециевидных блоков.

Перед строительством просеивают песок, толщиной слоя 10 см, на который кладутся бетонные блоки.

При строительстве рядов, блоки принимают нагрузку здания, которая распространяется на все блоки.

Ленточные фундаменты состоят из непрерывной полосы, изготовленной, как правило, из бетона.

Данная полоса расположена по центру несущих стен. Это непрерывная полоса служит основанием, на котором построена стена.  Ширина полосы определяется таким образом, чтобы равномерно распределить нагрузку на фундамент.

Бетон является материалом, который часто используется для изготовления фундамента. Потому что он легко может быть помещён и распределён в фундаментных траншеях.

Ширина полос ленточного фундамента, зависит от несущей способности и нагрузки на фундамент. Чем больше несущая способность, тем меньше ширина фундамента, необходимого для той же нагрузки.

Инструменты и материалы

Бетон

Бетон является одним из самых надёжных и доступных строительных материалов. Бетон может быть использован практически для каждого строительного проекта. Бетон подходит для всех видов фундаментов. Кроме того, бетон, используется для подземных стен, которые составляют главную часть подвала. Бетонные фундаментные стены легко строятся и ремонтируются.

При работе с бетоном в первую очередь необходимо построить деревянный каркас. Бетон наливается в него и остаётся, пока не затвердеет. Как только бетон затвердеет, каркас может быть удалён.

Металлическая арматура

При работе с бетоном, обычно используют металлическую арматуру. Металлическую арматуру сцепляют с бетоном. После застывания обеспечивается дополнительная прочность и жёсткость. Металлическая арматура является важным компонентом любого фундамента.

Бетонный блок

Бетонные блоки изготавливаются из бетона. Они крупнее, чем обычный кирпич. Поэтому класть их гораздо проще и быстрее. Бетонные блоки также называют шлакоблоками, так как они намного легче, чем вы можете себе представить. Вы должны выбрать сверхмощные бетонные блоки при строительстве ленточного фундамента.

Бетонные блоки являются морозостойкими. Это значит, что они не будут уничтожены, если вода попадёт внутрь. Бетонные блоки используются так же, как кирпичи, только укладываются они гораздо быстрее.

Кирпичи или камни

Некоторые старые дома имеют фундамент из кирпича или камня. Эти материалы обладают такими же характеристиками, как бетон, но более восприимчивы к попаданию воды из-за зазоров между камней.

Дерево

Большинство людей думают, что фундамент изготавливают только из бетона. Однако дерево является отличным материалом для изготовления фундамента дома. Как правило, древесину обрабатывают большим количеством химических веществ. Это позволяет предотвратить гниение и защищает от вредителей.

Герметичные материалы

Почти все подвалы могут пострадать от проникновения воды, потому что они построены под землёй. Поэтому необходимо использовать гидроизоляционные материалы. Есть много различных типов гидроизоляции для фундаментных стен.

Для строительства ленточного фундамента используют различные инструменты:

• Лопаты;
• Линейные и водяные уровни;
• Электрические лобзики, бензопилы и ножовки;
• Болгарка и ножовка по металлу;
• Кувалды;
• Молотки;
• Дрель и шуруповёрты;
• Гвоздодёры;
• Рулетки не менее 30 метров;
• Строительные степлеры.

Расчёт арматуры для ленточного фундамента частного дома

Перед строительством ленточного фундамента для дома необходимо рассчитать нагрузку на конструкции и подобрать необходимый диаметр арматуры.

Выбор диаметра металлической арматуры должен осуществляться при разработке плана:

• Как правило, применяют металлическую арматуру 10–12 миллиметров.
• В редких случаях используют арматуру 14 миллиметров.
• Для зданий небольшого размера применяют металлическую арматуру диаметром 8 миллиметров.

Расчёт диаметра арматуры для фундамента

На сегодняшний день большинство людей не знают, как определять необходимое количество и диаметр металлической арматуры, а также как экономично применять данные строительные конструкции.

При строительстве ленточного фундамента многие люди используют неправильное количество арматуры. Кроме этого, часто для изготовления ленточного фундамента используют различные металлические прутья, которые не предназначены для этого. В таком случае фундамент будет недолговечным и хрупким.

Срок служба здания напрямую зависит от фундамента. Поэтому нужно строить качественный и прочный фундамент из специальной металлической арматуры. На самом деле рассчитать количество и диаметр металлических прутьев очень легко.

Расчёт диаметра поперечной и вертикальной арматуры

Самостоятельно подобрать необходимый диаметр арматуры достаточно сложно.

Рассчитать вертикальную и поперечную арматуру вы можете с помощью данной таблицы:

Условия использования арматуры	Минимальный диаметр арматуры мм.
Вертикальная арматура при высоте поперечного сечения ленты менее 80 сантиметров	8 миллиметров
Вертикальная арматура при высоте ленты более 80 сантиметров	8 миллиметров
Поперечная арматура	6 миллиметров

Сегодня, как правило, возводят одноэтажные и двухэтажные дома и коттеджи. В таком случае применяют специальные металлические стержни (поперечная и вертикальная арматура) диаметром 8 миллиметров.

Фундамент, изготовленный из данных стержней, будет надёжным и прочным. Поэтому данную арматуру часто используют для строительства ленточного фундамента.

Расчёт диаметра продольной арматуры

Как определить площадь сечения продольной металлической арматуры?

Для этого нужно ширину ленточного фундамента дома умножить на высоту.

Например, ширина металлической арматуры составляет 80 сантиметров, а высота 200 сантиметров. В таком случае площадь сечения составит 8000 см 2.

Кроме этого, необходимо чтобы площадь сечения металлической ленты была 0,1 процента от площади сечения ленточного фундамента. Следовательно, 8000 см2 / 1000 = 8м2.

Конечно, определять площадь сечения всей металлической арматуры долго. Поэтому вы можете использовать специальную таблицу, которая поможет быстро рассчитать правильный диаметр металлических лент для ленточного фундамента.

Для изготовления ленточного фундамента необходимо использовать металлическую арматуру диаметром от 12 миллиметров.

Расчёт количества арматуры для фундамента

Каждый человек мечтает о большом доме.

Перед строительством дома возводят фундамент. Рассчитывать количество металлической арматуры необходимо заранее.

Потому что для строительства качественного и надёжного ленточного фундамента необходимо определённое количество металлической арматуры.

Часто на строительный участок привозят недостаточное количество прутьев.

Об этом обычно вспоминают, когда строители начинают вязать каркас. В таком случае приходиться повторно заказывать доставку арматуры. Поэтому перед строительными работами обязательно необходимо провести расчёт металлических прутьев для изготовления ленточного фундамента.

Расчёт количества продольной арматуры

Сегодня существует много способов для расчёта количества металлических прутьев. Но мы будем использовать самый распространённый способ. Это можно назвать грубым подсчётом.

Прежде всего, нужно определить длину стен ленточного фундамента:

12*3+24*2=84 метра

В нашем случае используется схема армирования четырёх стержневая.

Поэтому 84 необходимо умножить на 4:

84*4=336 метров

Теперь нам стала известна длина стержней металлических прутьев.

Однако необходимо учитывать что:

• При осуществлении расчёта металлических прутьев нужно принимать во внимание запуск металлической арматуры во время стыковки. Так как нередко на строительный участок привозят металлическую арматуру (5–6 метра). Если для строительства необходима арматура с длиной стержня 12 метров, то необходимо стыковать стержни.
• Как правильно стыковать стержни металлических прутьев? Как правило, стержни стыкуют внахлёст. Запуск металлических прутьев, как правило, составляет 30 диаметров. То есть если вы применяете для строительства ленточного фундамента металлическую арматуру диаметром 12 миллиметров, то запуск должен составлять 360 миллиметров (36 сантиметров).

Как правильно учесть запуск?

Рассмотрим два различных способа:

1. Сформировать специальную схему, на которой показано расположение металлической арматуры и определить количество стыков.
2. К полученному результату прибавить 10–15 процентов.

Для расчёта будем использовать второй вариант. Следовательно, чтобы определить количество металлических прутьев нужно к 336 метрам прибавить 10 процентов:

336+336*0,1= 369,6 метра

Теперь мы знаем необходимое количество продольных металлических прутьев диаметром 112 миллиметров. Мы провели расчёт поперечно арматуры, поэтому теперь необходимо определить количество вертикальных и поперечных металлических прутьев.

Для того чтобы определить правильное количество вертикальных и поперечных прутьев также нужно использовать специальную схему.

Согласно схеме для одного прямоугольника необходимо:

0,7*2+1,8*2=5 метра

Металлическая арматура была взята с определённым запасом. Поэтому металлические прутья будут выходить за сформированный прямоугольник.

Также необходимо определить количество сформированных прямоугольников. Причём в местах стыковки бетонных стен и на углах фундамента расположено два прямоугольника. Прежде всего, необходимо определить количество вертикальных и поперечных металлических прутьев на самой длинной стороне фундамента (24 метра).

На самой длинной данной стороне расположено 12 прямоугольников. Кроме этого, есть две части бетонной стены длина, которой составляет 10,8 метра. На этих частях находится двадцать перемычек.

12+20+20=52 штуки.

Итоги

Нами был проведён расчёт металлической арматуры. Для ленточного фундамента необходимы металлические прутья диаметром 12 миллиметров, а также поперечные и вертикальные диаметром 8 миллиметров. Кроме этого, для ленточного фундамента нужно 369,6 метра продольной металлической арматуры.

Как рассчитать количество арматуры для заливки фундамента?

Казалось бы, всем понятно, что прочность и долговечность фундамента — это основа будущего дома. Ошибки, допущенные на этапе проектирования, армирования и заливки фундамента, в дальнейшем исправить практически невозможно. Поэтому во избежание трещин в фундаменте под действием нагрузок и движения грунта необходимо правильно рассчитать количество бетона, который будет работать на сжатие, а также количество и диаметр арматуры, которая будет работать на растяжение. В комплексе правильный расчет арматуры и четкое выполнение работ согласно проекту обеспечит вашему дому надежный фундамент на долгие годы.

Фундаменты бывают разные, и расчет арматуры для каждого из них проводится по отдельной схеме:

1. Ленточный фундамент — наиболее популярный вид фундамента для частных домов.
2. Свайный буронабивной — используется на слабом грунте при глубине промерзания до 1,5 метров.
3. Свайно-ростверковый — это сочетание свай и железобетонной ленты, которое обходится дешевле ленточного фундамента, но при этом отлично себя показывает на склонах и при подвижной почве.
4. Столбчатый фундамент — применим для легких домов и построек.
5. Плитный фундамент – самый прожорливый в плане использования бетона и арматуры фундамент, который очень дорого обходится в частном домостроении.

Чтобы материал был более полезен для тех, кто пытается произвести расчет количества и диаметра арматуры самостоятельно, мы проведем расчет на примере ленточного фундамента под дачный дом 6 на 8 метров, а потом сравним расход арматуры на этот же проект с плитным и столбчатым фундаментом.

Металлобаза «Аксвил» продает оптом и в розницу: • АРМАТУРУ РИФЛЕНУЮ А3 • ВЯЗАЛЬНУЮ ПРОВОЛОКУ • СВАРНУЮ СЕТКУ Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.



Схемы армирования ленточного фундамента

Для расчета количества и диаметра арматуры в первую очередь нужно определиться со схемой армирования фундамента. В зависимости от нагрузки на фундамент и пучинистости грунта для строительства частных домов чаще всего применяют армирование:

1. Четырьмя стержнями арматуры;
2. Шестью стержнями арматуры;
3. Восемью стержнями арматуры.

Как же определиться со схемой армирования, чтобы она была достаточно надежной, но в то же время не излишне затратной?

Согласно правилам по проектированию и строительству (СП 52-101-2003), максимальное расстояние между продольными стержнями арматуры должно быть не более 40 см. А также арматурные стержни должны отстоять от края опалубки, верха и низа мелкозаглубленного ленточного фундамента на 5-7 см.

Исходя из этих данных, если проектом предусмотрен ленточный фундамент шириной 50 см, то лучше всего подойдет армирование в четыре стержня:

5+40+5=50 см.

При более широком фундаменте будет целесообразно использовать схему армирования 6-8 стержнями.

Расчет диаметра продольной арматуры

От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее. При выборе ее толщины стоит ориентироваться на вес дома и тип грунта. Если грунт плотный, то под нагрузкой от дома он будет меньше деформироваться, а значит, от плиты требуется меньшая устойчивость.

Второй фактор — это вес здания. Если вы собираетесь построить легкий деревянный дом или гараж, то устойчивость такому дому может обеспечить и арматура диаметром 10 мм. Но если это капитальное строение в несколько этажей, то может потребоваться арматура 14-16 мм. Это все учитывается на этапе разработки проекта и отражается на глубине и ширине фундамента. Далее стоит полагаться на строительные нормы, которые зависят от ширины и высоты фундамента.

Согласно правилам по проектированию и строительству (СНиП 52-01-2003), минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты.

Для того, чтобы посчитать площадь поперечного сечения фундамента, нужно его ширину умножить на высоту. Допустим, высота нашего фундамента 80 см. Тогда при ширине 50 см поперечное сечение даст:

80*50=4000 см2

Тогда суммарная площадь поперечного сечения арматуры получится:

4000*0,1%=4 см2

При схеме армирования в 4 стержня и известной площади суммарного поперечного сечения арматуры в ленточном фундаменте мы можем определить диаметр продольной арматуры по таблице:

Казалось бы, при площади поперечного сечения арматуры в 4 см2 и 4 стержнях можно сделать вывод, что вам хватит и десятки. Но в таблице видно, что 4 стержня диаметром 10 мм имеют площадь поперечного сечения 3,14 см2. Не попадитесь на эту удочку и не допустите глупых математических ошибок при расчете фундамента вашего дома.

Выбрав столбец с 4 стержнями арматуры, нам нужно найти значение, наиболее приближенное к 4 см2, но не менее того. Поэтому нам подойдет значение 4,52 см2 и, соответственно, арматура 12 мм в диаметре.

Согласно таблице, при 4 стержнях площадь их поперечного сечения будет 4,52 см2 при диаметре арматуры 12 мм. Это наиболее ходовой тип арматуры, применяемый для армирования ленточных фундаментов малоэтажных строений.

Рассчитать диаметр арматуры при схеме армирования шестью или восемью стержнями можно аналогичным образом, найдя необходимой значение в соответствующей колонке.

Также правилами регламентируется минимальный диаметр арматуры в зависимости от ее длины: При длине фундамента до 3 м этот минимум составляет 10 мм, а при длине от 3 м — 12 мм.

Также отметим, что продольная арматура железобетонной ленты должна быть одинакового диаметра. Если же вы строите сарай или баню из остатков арматуры, то стержни большего диаметра должны оказаться в нижней части армокаркаса.

Расчет диаметра поперечной и вертикальной арматуры

Продольная арматура для ленточного фундамента должна быть рифленой, тогда как поперечная и вертикальная арматура может быть гладкой.

Рассчитать диаметр поперечной и вертикальной арматуры можно без сложных вычислений. Стоит ориентироваться на данные таблицы:

В нашем случае при высоте фундамента 80 см для поперечной и вертикальной арматуры можно брать гладкие стержни 6 мм в диаметре. Если же вы строите, скажем, двухэтажный коттедж, то для поперечной и вертикальной арматуры будет достаточно прутьев диаметром 8 мм.

Расчет количества продольной арматуры

Очень часто при возведении фундамента в разгар стройки становится понятно, что арматуры не хватает. Или же наоборот: после приемки работ оказывается, что несколько десятков погонных метров арматуры осталось, а ведь она не копейки стоит. А потом еще придется думать, куда ее пристроить. Поэтому так важно на этапе проектирования и планирования точно рассчитать количество необходимой арматуры для заливки фундамента.

К примеру, наш дачный дом имеет вот такую схему фундамента:

При фундаменте 6*8 нам потребуется посчитать периметр основания и добавить к нему длину несущих стен, под которыми также будет возводится фундамент. В нашем случае периметр равен:

 6+8+6+8=28 м

К периметру прибавим еще длину несущей стены:

28+6=34 м

Полученную цифру нам необходимо умножить на количество стержней в схеме армирования, в нашем случае на 4:

34*4=136 м

При расчете арматуры необходимо помнить, что обычно она поставляется в стержнях длиной 3-6 метров. Далеко не каждый поставщик металлопроката имеет возможность поставлять арматуру длиной 0,5 до 11,7 метров. Чаще всего на месте арматуру приходится резать в размер и стыковать внахлест, как показано на схеме.

При стыковке арматуры нужно помнить, что соседние прутья должны соединяться не строго друг над другом. Расстояние между соседними соединениями стержней арматуры должно составлять 1,5 длины нахлеста, но не менее 61 см.

Нахлест рассчитывается исходя из диаметра арматуры, умноженного на 30. В нашем случае это:

12*30=360 мм (36 см)

Чтобы добавить припуски с учетом нахлеста, можно:

1. Посчитать количество стыков;
2. Прибавить 10-15% к общей сумме длины арматуры.

Мы воспользуемся вторым способом и прибавим к нашей цифре 10%:

136+136*0,1=149,6 м

Учитываем то, что в угловой части фундамента арматуру придется изгибать  с загибом длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 20 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры:

149,6+20=169,6 м

Итого, для ленточного фундамента дачного дома 6*8 нам потребуется около 170 метров рифленой арматуры диаметром 12 мм.

Расчет количества вертикальной и поперечной арматуры

После того, как мы определились, сколько нам нужно купить рифленой арматуры 12 мм, нам нужно рассчитать, сколько потребуется гладкой арматуры диаметром 6 мм.

Взглянем на схему поперечного сечения фундамента:

Периметр каждого прямоугольника, который опоясывает продольную арматуру, в нашем случае составит:

40+70+40+70=220 см (2,2 метра)

Если взглянуть на припуски в местах соединения и учесть, что некоторые строители вертикальную арматуру вбивают в землю для устойчивости армокаркаса, то к этой сумме смело можно прибавлять сантиметров 20.

220+20=240 см (2,4 м)

Теперь нам нужно подсчитать, сколько таких прямоугольников разместится в нашем фундаменте. Это можно сделать двумя способами:

1. Просто поделив длину нашего периметра и несущих оснований на расстояние между перемычками;
2. Начертив схему фундамента и подсчитав места связок на чертеже.

Мы попробуем подсчитать количество связывающих колец на плане фундамента. Связки продольной арматуры вертикальными и поперечными прутьями необходимо производить каждые полметра (допустимо расстояние 0,3-0,8 метра). К тому же, на углах у нас разместится по две таких связки.

Сперва посчитаем, сколько таких опоясывающих прямоугольников поместится на стене 8 метров. Как видно из схемы, на восьмиметровой стене уже есть 6 угловых элементов. А если принять во внимание, что такие перемычки необходимо делать через каждые полметра, то на ней необходимо будет разместить еще 12 таких соединений. То же самое на второй восьмиметровой стене.

(6+12)*2=36 штук

Оставшиеся три стены по 5 метров предполагают еще по 9 перемычек:

9*3+36=63 перемычки

Получается, нам нужно длину гладкой арматуры, необходимой для фиксации в неподвижном состоянии продольной арматуры, умножить на количество таких соединений:

2,4*63=151,2 м

Получается, что для фундамента нашего дачного домика нам потребуется примерно 170 метров рифленой арматуры диаметром 12 мм и 150 гладкой арматуры диаметром 6 мм.

Учитывайте также, что в процессе работы часто остается много коротких стержней, непригодных для дальнейшего использования, поэтому к полученной цифре лучше прибавить еще процентов 10.

170+170*0,1=187 метров диаметром 12 мм

151,2+151,2*0,1=166,22 метров диаметром 6 мм

Зачастую поставщики считают количество арматуры не метрами погонными, а тоннами, поэтому на заключительном этапе подсчета вам может потребоваться перевести эти данные из расчета, что вес 1 мп рифленой арматуры 12 мм в диаметре равен 0,89 кг, а гладкой арматуры 6 мм в диаметре — 0,222 кг.

Итого:

187*0,89=166,43 кг

166,22*0,222=39,9 кг

Расчет количества вязальной проволоки

В места пересечения продольных, поперечных и вертикальных прутьев стыки связываются проволокой. Сварка при армировании фундамента крайне нежелательна, так как ухудшает свойства металла в местах соединения и может вызвать трещины при вибрации.

Рассчитать количество вязальной проволоки можно, зная количество стыков и длину проволоки, которая потребуется на каждый стык. Как правило, на каждый стык необходимо 15 см проволоки, сложенной вдвое, итого 30 см (0,3 м).

Ранее мы подсчитали, что в нашем фундаменте будет 63 перемычки, в каждой из которых 4 соединения для связки проволокой.

63*4=252 соединения

Далее нам необходимо количество соединений умножить на длину проволоки, необходимой для  каждого соединения:

252*0,3=75,6 метров

Если вы не имеете навыков вязки арматуры, то лучше вязальной проволоки взять с запасом, так как в неумелых руках даже обожженная проволока часто ломается.

Таким образом, для ленточного фундамента 6*8 с несущей стеной нам потребуется 166,43 кг рифленой арматуры диаметром 6 мм и 40 кг гладкой арматуры, а также 75,6 метров вязальной проволоки.

Расход арматуры в сравнении с плитным и столбчатым фундаментом

А теперь попробуем подсчитать, сколько бы нам понадобилось арматуры, если бы мы выбрали плитный или столбчатый фундамент.

Примерный расчет арматуры для плитного фундамента

Плитный фундамент состоит из двух арматурных сеток, связанных между собой. Для него, как правило, используется рифленая арматура диаметром 12 мм.

Ячейка между продольными и поперечными стержнями арматуры в сетке представляет собой квадрат 20*20 см. При фундаменте 6*8 нам потребуется узнать, сколько прутьев арматуры ляжет вдоль каждой стены с шагом в 20 см.

6/0,2=30 штук по 8 метров

8/0,2=40 штук по 6 метров

Если мы суммируем полученные цифры, мы получим количество прутков на одну сетку.

30*2+40*2=140 штук

В нашем варианте идеально было бы заказать 80 прутков длиной 6 метров и 60 прутков длиной 8 метров. Но чаще всего арматура продается длиной 3-6 метров, поэтому ее придется стыковать внахлест. Допустим, если заказать всю арматуру длиной 6 метров, то к 140 нужно будет прибавить еще 30 на наращивание по длинной стороне, которые потом разрежутся на трехметровые стержни с запасом на связку внахлест.

140+30=170 штук

170*6=1020 м рифленой арматуры

После этого необходимо соединить верхнюю и нижнюю сетку вертикальными стержнями, которых будет ровно столько, сколько пересечений продольной и поперечной арматуры.

30*40=1200 соединений

Допустим, высота плитного фундамента 20 см, то, соблюдая отступ от верха и низа бетонной плиты по 5 см, мы получим расстояние между верхней и нижней сеткой арматуры в 10 см.

1200*0,1=120 метров вертикальной арматуры

Общее количество арматуры для плитного фундамента составит:

1020+120=1122 метра погонных,
что в 6 раз больше, чем для ленточного фундамента.

Вязальной проволоки также нужно в несколько раз больше, так как в каждом месте, где пересекаются два горизонтальных и один вертикальный стержень, получится по два узла проволоки. Таких пересечений у нас 1200 в верхней сетке и столько же в нижней. На каждый узел необходимо в среднем 30 см вязальной обожженной проволоки.

1200*2*0,3=720 метров вязальной проволоки,
что в 10 раз больше, чем для ленточного фундамента на тот же дачный дом.

Примерный расчет арматуры для столбчатого фундамента

В принципе, для легкого дачного дома подойдет и столбчатый фундамент.

Для армирования свай достаточно арматуры диаметром 10 мм. Для вертикальных прутков используется ребристая арматура, горизонтальные прутки применяются только для того, чтобы связать их в единый каркас. Обычно арматурный каркас для столбика состоит из 2-4 прутков, длина которых равна высоте столба. Если диаметр столба превышает 20 см, то надо использовать больше стержней, равномерно распределяя их внутри столба. Для армирования 2-метрового столба диаметром 20 см можно ограничиться четырьмя прутками из арматуры диаметра 10 мм, которые расположены на расстоянии 10 см друг от друга и перевязаны в четырех местах гладкой арматурой диаметром 6 мм.

Предположим, что сваи для фундамента нашего дачного дома будут диаметром 200 мм с интервалом в 1,5 метра.

Делим периметр основания на шаг между сваями и получаем их количество:

34/1,5=22,6

Округляем до 23 столбов.

Свая будет армироваться тремя прутами рифленой арматуры и четырьмя хомутами — из гладкой. Посчитаем, сколько нужно рифленой арматуры на один столбик высотой 1,5 метра с выпуском под ростверк 0,3 м:

(1,5+0,3)*3=5,4 м

На все сваи уйдет:

5,4*23=124,2м рифленой арматуры

Для армокаркаса будет использоваться гладкая арматура, согнутая в окружность. Длина этой окружности с запасом составит:

3,14*0,2=0,628 м

Таких хомутов на одну сваю потребуется, как минимум, 4:

0,628*4=2,512 м

На все 23 столба гладкой арматуры потребуется:

2,512*23=57,776 м ≈58 м

Для расчета вязальной проволоки нам нужно посчитать количество соединений в наших столбах. Три прутка рифленой арматуры соединяются с четырьмя опоясывающими кольцами гладкой арматуры в шести местах:

3*4*0,3=3,6 метра проволоки на каждый столб

3,6*23=82,8 метра проволоки

Итого на свайный фундамент нашего дачного домика 6*8 потребуется около 125 метров погонных рифленой арматуры и 58 м гладкой арматуры, а также 83 м вязальной проволоки, что, конечно, получится экономичнее, чем ленточный фундамент и вполне подойдет для каркасного дачного дома.

Выводы:



В общем, совсем не сложно самостоятельно рассчитать количество и диаметр арматуры, необходимой для заливки фундамента. Особенно, при наличии проектно-сметной документации. Используя данный материал, вы без проблем сможете довольно точно рассчитать количество арматуры для заказа, чтобы потом не переплачивать за повторную доставку или излишний металлопрокат, оставшийся после стройки.

Сравнение расчетов количества арматуры для разных видов фундамента показало, что для дачного дома лучше всего подходят столбчатый и ленточный фундамент. А уж какой из них выбрать, будет зависеть от материала стен, кровли, перекрытий и количества этажей дома, пучинистости грунта и личных предпочтений.



Металлобаза «Аксвил» предлагает купить рифленую арматуру А3 и гладкую арматуру А1, вязальную проволоку, по безналичному и наличному расчету, оптом и в розницу с доставкой по Беларуси.

Ленточный фундамент — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними.

Ленточные фундаменты могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких конструкционных нагрузок, которые встречаются во многих малоэтажных или средних жилых домах, где можно использовать ленточный фундамент из массивного бетона .В других случаях может потребоваться железобетон.

Старые здания могут иметь ленточный кирпичный фундамент.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ А строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя при проектировании фундаментов обычно рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты могут быть необходимы там, где грунт с подходящей несущей способностью находится глубже.

Широкие ленточные фундаменты могут потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

Как построить железобетонный ленточный фундамент

Наиболее важной частью армирования в ленточном фундаменте является армирование между основанием и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. Армирование стены фундамента в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по фундаменту и предотвращает разрыв фундамента горизонтальными силами; а цоколь может быть бетонным или небетонным, при условии, что в его верхней части по средней оси подготовлен паз для предотвращения скольжения стены фундамента по цоколю.

Стена фундамента должна быть отлита в деревянной опалубке.

Простейшая форма армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от нижней опалубки и примерно на 2 см от боковых сторон .

Стержни должны быть прочными во время укладки бетона, привязав их к небольшим бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо соблюдать осторожность, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самый простой способ настройки стержней следующий, но он может быть поврежден.

Но наиболее правильной компоновкой стержней является следующая, при которой никогда не бывает стержней, сплошных в углу, угол которого меньше 180° градусов.

Наиболее сложным и надежным решением для армирования фундамента является создание целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и стальными стержнями меньшего диаметра. согнуты поперек к продольным стержням, расположенным на расстоянии около 30 см.

Бетон всегда должен содержать арматуру и покрывать ее, чтобы он защищал их от ржавчины, оставаясь вблизи угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является усиление всего фундамента. В этом случае можно выполнить описанную выше процедуру, чтобы укрепить систему, состоящую из основания и фундамента. Это также самое дорогое решение.

Есть два случая. В растворе железобетонные фундаменты и железобетонные стены фундамента заливаются раздельно, в два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Железобетон также можно использовать для равномерного распределения нагрузки по неармированному ленточному фундаменту.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Зачем, как и сколько арматуры требуется для армирования ленточного фундамента

Основной задачей фундамента является передача нагрузки здания (сооружения) на грунт.Очевидно, что бетон в фундаменте будет испытывать внутреннюю сжимающую силу – стены давят сверху, грунт отталкивается снизу. Бетон, в отличие от арматуры, очень хорошо работает на сжатие. Так зачем в ленточном фундаменте используется арматура?

Зачем нужна арматура в ленточном фундаменте

В процессе эксплуатации здания неизбежно возникает осадок. Грунт под подошвой фундамента уплотняют в условиях давления сверху. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если он строго равномерен по всей длине ленточного фундамента, в фундаменте не возникают опасные внутренние силы.

На практике такая ситуация встречается крайне редко. Несимметричные формы и нагрузки вызывают неравномерное давление. Чтобы уменьшить неравномерность осадки в пределах одного здания, обычно используют ленты фундамента разной ширины. Больше нагрузки — больше ширина. Но даже в этом случае полностью выровнять значения давления под подошвой фундамента невозможно.

Кроме того, нельзя ручаться за абсолютную идеальность основания фундамента (грунта). Различные включения в почвенном слое также формируют неравномерность осадка. Негативное влияние оказывает и неравномерная влажность. Негерметичность водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность различных хозяйственных построек (дополнительная нагрузка дает дополнительную осадку) — все это формирует неравномерную осадку.

Условно говоря, поверхность грунта под полосой фундамента имеет тенденцию становиться «кривой» в вертикальном направлении. Наиболее опасными участками являются углы, а также места со значительными перепадами нагрузок (например, с переменной этажностью, наличием колонн, дополнительно нагруженных пилонов и т.п.). Эта ситуация создает дополнительные внутренние напряжения в ленте фундамента в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без нее трещины появятся не только в ленте, но и в стенах.

Какая арматура нужна для фундамента

По материалу арматура делится на два вида — стальная и композитная. Последний появился сравнительно недавно и, имея ряд недостатков (равно как и достоинств), сегодня редко используется в частном строительстве.

Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяют стержневую арматуру периодического профиля в качестве основной (рабочей, еще говорят «продольной») и гладкую в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру изготавливают с периодическим профилем, разделяя ее на классы прочности. По ГОСТу времен СССР для частного строительства применяется арматура класса А-III или ее аналог по современному ГОСТу – А400. В качестве поперечной арматуры используются гладкие стержни класса А-I или его современный аналог А240. Арматура по современному ГОСТу отличается немного измененным профилем (полумесяцем).Принципиальных различий между ними нет.

Конструктивные требования к ленточным фундаментам и их армированию

Ввиду некоторой непредсказуемости степени неравномерности осадки точный расчет необходимого диаметра для ленточного фундамента вряд ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий выработаны проектные требования к армированию ленточных фундаментов.

• Диаметр рабочих стержней принимается не менее 12 мм.
• Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечного армирования сваркой или вязкой.
• Количество продольных стержней в раме не менее четырех (чаще шести).
• Шаг поперечной арматуры назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
• Толщина ленточного фундамента обычно принимается равной 300мм.
• Уязвимые места в углах и Т-образных соединениях усилены усиливающими выступами или выступами.Их диаметр принимается равным диаметру продольных стержней.

Схема армирования ленточного фундамента. Продольное соединение рабочей арматуры. Угловое усиление.

Схему армирования ленточного фундамента рассмотрим на примере одноэтажного дома с мансардой размером в плане 10х6м.

Продольная арматура изготавливается из шести арматурных стержней класса А-III диаметром 12 мм. Поперечный — с хомутами из арматуры класса А-I диаметром 8 мм.Шаг хомутов принимается в районе углов и Т-образных пересечений 200мм, в остальных местах 600мм.

Углы и места Т-образных пересечений усилены угловыми и диагональными вутами из арматурного проката класса А-III диаметром 12мм. Нахлест в зоне примыкания к продольным стержням составляет 50 диаметров (50х12мм=600мм).

При этом стыковка по длине рабочей арматуры может выполняться внахлест по длине одинаковой длины (600 мм).В таких местах также целесообразно устанавливать скрепляемые хомуты (200мм). Длина арматурных стержней достигает 11,7 м. По возможности, чтобы уменьшить объем работы, следует избегать продольных соединений.

Армирование углов и Т-образных пересечений допускается также выполнять так называемыми лапами. Они представляют собой Г-образный изгиб продольных стержней на одинаковую величину 50d.

При армировании ленточных фундаментов должны соблюдаться требования к защитному слою арматуры — во избежание появления ржавчины.Для фундаментов защитный слой составляет 40 мм на боковых и верхней гранях. Для подошвы также допускается принимать 40 мм в случае устройства подготовки из бетона класса. В2,5…В10 толщиной 100мм. В противном случае защитный слой для подошвы придется увеличить до 70 мм.

Сколько нужно арматуры для ленточного фундамента

Важным вопросом перед началом строительства является его стоимость. Определить его в объеме фундамента без определения необходимого количества арматуры невозможно.Но для первоначальной оценки можно использовать весовой коэффициент армирования. За десятилетия проектирования и строительства выведен показатель количества арматуры для малоэтажных зданий. Она составляет примерно 80 кг/м3. То есть, если для вашего ленточного фундамента требуется 20м3 бетона, арматуры понадобится в среднем 20х80=1600кг. При этом рассчитать требуемый объем бетона несложно – нужно лишь знать периметр здания, длину несущих внутренних стен, задать высоту ленты 300мм и умножить на ее ширина.

В условиях экономии перед покупкой арматуры целесообразно произвести более точный расчет. Для этого вам придется нарисовать схему армирования, определить общий погонаж продольной и поперечной арматуры, вес, добавить 5-10% на обрезки и затем умножить полученные данные на вес погонного метра для каждого из диаметров. .

Армирование ленточного фундамента — вязать или варить?

Арматурные стержни соединяются в каркасы сваркой или вязкой.Каждый из методов имеет свои преимущества и недостатки.
Основным недостатком сварного соединения является невозможность (по действующим нормам и стандартам) качественного поперечного соединения ручным электродом.

В заводских условиях каркасы и сетки сваривают контактной, а не дуговой сваркой. На практике строители часто пренебрегают требованиями норм и варят вручную. В результате часто возникает либо непровар (соединение недостаточно прочное), либо подрез (ослабление продольного стержня).Кроме того, арматуру класса А-III допускается изготавливать из стали марки 35ГС, имеющей проблемы со свариваемостью. Если добавить необходимость в сварочном аппарате, возможность его использования, значительный расход электроэнергии, то преимущества вязаного соединения становятся очевидными.

Трикотажное соединение выполняется с помощью вязальной проволоки диаметром 0,8-3мм.

В качестве инструмента используется крючок. (См. фото в начале работы.) Преимущества такого соединения — отсутствие всех недостатков, характерных для сварного соединения, но есть и свои — большая трудоемкость, меньшая жесткость по сравнению со сварным вариантом ( устраняется дополнительными диагональными распорными стержнями для придания жесткости каркасу на этапе бетонирования).

При сварных соединениях поперечная арматура выполняется отдельными стержнями, приваренными к продольным. Их расположение должно быть как вертикальным, так и горизонтальным. При вязаном варианте зажимы закрытого сечения отгибаются по рисунку, которым опоясываются рабочие стержни. Шаблон представляет собой сплошной стол с вбитыми в него армирующими короткими деталями. Их расположение на столе соответствует положению продольных стержней в сечении ленты фундамента.Согнув стержни вокруг коротких с помощью куска трубы в качестве рычага, можно сделать хомуты самостоятельно.

ИНЖЕНЕР-СТРОИТЕЛЬ: Пример проекта 3: Армированный ленточный фундамент.

Несущая стена одноэтажного дома должна опираться на широкий армированный ленточный фундамент.

При обследовании участка от уровня земли до значительной глубины были обнаружены рыхлые и среднезернистые почвы. Почва переменная с безопасной несущей способностью в пределах 75–125 кН/м2.Также были выявлены слабые места, на несущую способность которых нельзя было положиться.

Здание может опираться на заземляющие балки и сваи, уложенные на прочное основание, но в этом случае выбранное решение заключается в проектировании широкого армированного ленточного фундамента , способного охватывать мягкий участок номинальной ширины.

Чтобы свести к минимуму неравномерную осадку и учесть мягкие участки, допустимое опорное давление будет ограничено до na = 50 кН/м2. Мягкие места, обнаруженные во время строительства, будут удалены и заменены бетонной смесью на тощей смеси; кроме того, фундамент будет рассчитан на пролет 2.5 м по предполагаемым впадинам. Это значение было получено из указаний для локальных впадин, приведенных позже для фундаментов плотов. Плита первого этажа предназначена для подвешивания, хотя она будет отлита с использованием земли в качестве несъемной опалубки.

Загрузки

Если фундаменты и надстройка проектируются в соответствии с принципами предельного состояния, нагрузки должны храниться как отдельные нефакторизованные характеристические постоянные и вынужденные значения (как указано выше), как для расчета опорного давления фундамента, так и для проверки пригодности к эксплуатации.Затем нагрузки должны быть учтены для расчета отдельных элементов в предельном состоянии, как обычно.

Для фундаментов, находящихся только под постоянными и вынужденными нагрузками, лучше всего учитывать нагрузки для расчета арматуры, выбирая средний коэффициент частичной нагрузки γP, чтобы покрыть как постоянные, так и вынужденные нагрузки надстройки из Рис. 11.22 (это копия Рис. 11.20 Условия расчета железобетонных полос.).

Рис. 11.22 Комбинированный частичный коэффициент запаса прочности для постоянных + вынужденных нагрузок.

Из рис. 11.22 комбинированный частичный коэффициент безопасности для нагрузок надстройки составляет γP = 1,46.

Вес основания и задней фиксации, F = средняя плотность × Глубина
= 20 × 0,9
= 18,0 кН / м2

Это все мертвые нагрузки, таким образом, комбинированный частичный коэффициент нагрузки для фундамента нагрузки, γf = 1.4.

Размер ширины фундамента
Новые уровни грунта аналогичны существующим, поэтому (вес) нового фундамента не влечет за собой дополнительных надбавок и может не учитываться.

Минимальная ширина фундамента определяется как

Принять армированный ленточный фундамент шириной 1,2 м и глубиной 350 мм из бетона марки 35 ( см. рис. 11.23 ).

 Рис. 11.23 Пример конструкции армированного ленточного фундамента – нагрузки и опорные нагрузки.

Реактивное расчетное давление вверх для конструкции бокового усиления
Боковой изгиб и сдвиг b = 1000 мм.

Таким образом, vu < vc , поэтому поперечная арматура не требуется.

Нагрузка при перекрытии впадин
При возникновении локальной депрессии фундамент действует как подвешенная плита. Предельная нагрузка, вызывающая изгиб и сдвиг в фундаменте, представляет собой общую нагрузку, т. е. нагрузку на надстройку + нагрузку на фундамент, которая определяется как

.
Продольный изгиб и сдвиг из-за впадин
Предельный момент из-за пролетного строения фундамента, предполагаемого просто опертым, при местной депрессии более 2,5 м составляет Ширина по расчету арматуры b = B = 1200 мм.
Таким образом vu

Впадина на углу здания
В предыдущих расчетах предполагалось, что впадина расположена под сплошным ленточным фундаментом. Впадина
также может образоваться на углу здания, где два фундамента сходятся под прямым углом. Затем следует выполнить аналогичный расчет, чтобы обеспечить верхнюю арматуру для обоих фундаментов, чтобы они были консольными в этих углах.

Рис. 11.24 Пример конструкции армированного ленточного фундамента – армирование.

Ленточный фундамент: Пошаговая инструкция | Тойиб

Ленточный фундамент имеет ряд преимуществ, делающих его по-настоящему популярным среди всех остальных видов оснований:

• низкая восприимчивость к большим нагрузкам;
• простая конструкция без применения тяжелых технических средств;
надежность конструкции
• ;
• возможность строительства на неоднородных по плотности грунтах;
• стены строения могут одновременно служить стенами в подвале дома.

У него есть и недостатки:

• строительство требует много материалов;
Требуется гидроизоляция
• .

Для возведения ленточного фундамента применяют деревянную опалубку, стальную арматуру, бетон

При всех своих достоинствах и недостатках этот вид фундамента получил широкое распространение, особенно в частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количество раствора, давно придуманы калькуляторы расчета бетона на ленточный фундамент. Достаточно ввести в них параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. С помощью этих сервисов вы также можете рассчитать стоимость фундамента.

Ленточный фундамент своими руками: пошаговая инструкция

Благодаря тому, что для строительства нет необходимости использовать тяжелую технику, соорудить ленточный фундамент своими руками может любой желающий: пошаговая инструкция выполнения работ включает в себя несколько самостоятельных шагов.

Подготовка к работе и маркировка на месте

Прежде чем приступить к возведению фундамента, необходимо спланировать местность и разметить оси. Планировка подразумевает выравнивание всей строительной площадки по высоте. Если перепад высот на участке значителен, то это обстоятельство необходимо учитывать при рытье траншеи. В более высоких местах придется копать глубже, а вот в более низких местах высота фундамента будет больше.
Оси обозначены треугольником со сторонами 3:4:5. Углы должны быть прямыми, а все диагонали равными.

Раскопки

Рытье траншей на необходимую глубину по осям разметки. Его глубина зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажек это 1,5 м, а для частных домов достаточно 1 м, если позволяет почва.

После рытья траншеи, на ее дне проводится трамбовка и дренаж слоем песка и гравия.Это называется подушка. Ширина траншеи зависит от типа материалов, из которых будут сделаны стены. Для частных домов достаточно 60 см.

Шаг 2: выравнивание и рытье траншей

Опалубка своими руками для ленточного фундамента

Когда траншея готова, начинаем строить опалубку. Некоторые строительные компании имеют в своем арсенале сборную многоразовую опалубку, пользоваться которой очень удобно. Опалубку для ленточного фундамента тоже можно изготовить самостоятельно. Для этого вам понадобятся пиломатериалы: бруски и тес.Его количество необходимо рассчитывать индивидуально.

Опалубка в виде деревянного ящика, установленного по всей длине траншеи. Поскольку туда будет заливаться жидкий раствор, необходимо соблюдать герметичность. Если этого нельзя добиться только с помощью досок, то можно обшить опалубку внутри рубероидом.

Конструкция должна быть достаточно жесткой, чтобы выдерживать давление залитого бетона. Для этого стенки опалубки скрепляются между собой перемычками через 2 – 3 метра.Как видите, создать опалубку для ленточного фундамента своими руками не так уж и сложно.

Шаг 3: Самостоятельное изготовление опалубки для ленточного фундамента

Ленточные фундаменты — AMERICAN GEOSERVICES

КОЛОРАДО Денвер, CO 191 Университет BLVD # 375 Денвер, CO 80206 (303) 325-3869 Набор целок на целое число Boulder, CO 2810 E. College Ave # 102 Boulder, CO 80303 303) 325-3869 Набрать весь номер Fort Collins, CO 1281 E Magnolia St D250, Fort Collins, CO 80524 (303) 325-3869 Набрать весь номер

КОЛОРАДО Colorado Springs, CO 738 Synthes Ave, Monument, CO 80132 (719) 344-8177 Наберите весь номер Pueblo, CO 140 Вт. 29-й СТ # 311 Pueblo, Co 81008 (719) 344-8177 Набор целок на целый номер Glenwood Springs, CO 1338 Grand Avenue # 316 Glenwood Springs, CO (970) 436-7050 Набор Номер​​

ОРЕГОН Портленд, или Salem, или , или города Линкольн, или Ньюпорт, или Евгений, или изгиба, или 6312 SW Capitol HWY # 231 PORTLAND, или 97239 (503) 922-3432 Наберите весь номер

ВАШИНГТОН Сиэтл, WA 24 Рой Улица # 727 Сиэтл, WA 98109 (206) 418-6634 Набор целок до Vancouver, WA LongView, WA 41105 Ne Cedar Ridge Rd Amboy , WA 98601 (360) 437-6369 Наберите весь номер​

​ФЛОРИДА Jacksonville, FL 6001 Argyle Forest Blvd, Suite 21 Jacksonville, FL 32244 (904) 512-0085 (904) 512-0085 Набор номеров до Orlando, FL 10524 Moss Park Rd, Suite 204 # 701 Орландо, FL 32832 (407) 362-1940 Набрать весь номер

ФЛОРИДА Тампа, Флорида 701 S Howard Ave #106, Тампа, Флорида 33606 (813) 569-7704 Наберите весь номер Майами, Флорида 3725 W. Flaglen St, Майами, Флорида 33134 (305) 677-9494 Наберите весь номер

Каковы требования к толщине ленточного фундамента?

🕑 Время прочтения: 1 минута

Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как водопроницаемость, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.

Рис.1: Ленточный фундамент

Требования к толщине ленточных фундаментов

Толщина ленточного фундамента, несущего легкие нагрузки Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не менее 150 мм. Эта минимальная толщина устанавливается для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте. Кроме того, чтобы выдерживать продольные силы, создаваемые тепловым сжатием и расширением, а также движениями влаги фундаментной стены. Если тип грунта под фундаментом глинистый, то вздутие глины может быть большим и оказывать давление на фундамент. Что необходимо установить минимальное ограничение на ленточный фундамент.

Толщина ленточного фундамента, несущего большие нагрузки Если ленточный фундамент воспринимает большие нагрузки, то толщину фундамента контролируют по его прочности, чтобы выдерживать поперечные и изгибающие моменты, которые могут привести к разрушению выступа фундамента. Рисунок 2 объясняет изгиб и разрушение при сдвиге соответственно.Если арматура не заделана в ленточный фундамент, то разрушение залегания ленточного фундамента будет контролировать его толщину.

Рис. 2: Разрушение ленточного фундамента при изгибе и сдвиге

Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. возможно применение ступенчатого или наклонного перехода на заданную толщину от лицевой стороны стенки к ширине дна. Иногда ленточный фундамент проектируют консервативно, выбирая толщину, препятствующую развитию напряжения на нижней стороне ленты.Такая толщина обычно равна удвоенной проекции полосы. Однако учитывается распределение нагрузки на основание ленточного фундамента под углом 45 градусов. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

Толщина глубокого и широкого ленточного фундамента Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона при учете толщины фундамента.Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузки от стены на грунт под фундаментом. Количество бетона, используемого при строительстве фундамента, можно уменьшить, сделав выступ фундамента ступенчатым. Однако сооружение опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда не используются ступенчатые выступы. Что касается наклонных выступов ленточного фундамента, то это улучшит экономичность фундамента, если отношение уклонов не превышает одного вертикального к трем горизонтальным.Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то требуется опалубка, которая явно увеличивает стоимость строительства. В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии именно в этом случае, когда глубина фундамента увеличивается, чтобы достичь продувки слоя слабого грунта. Кроме того, стоимость бетона, используемого в случае неармированного бетона, меньше, чем в случае использования армированного ленточного фундамента.Потому что последний должен соответствовать требованиям норм применения, тогда как бетон с соотношением 1:9 можно использовать для неармированного бетонного основания в неагрессивном грунте.
