Диаметр арматуры для ленточного фундамента: какую использовать

Фундамент — наиболее ответственная конструкция здания. После обратной засыпки котлована доступ к нему ограничен, и исправление каких-либо недостатков становится сложной задачей. Важно обеспечить достаточную прочность конструкции еще на стадии проектирования.

Содержание статьи

Зачем армируется ленточный фундамент

Бетон отлично работает на сжатие, но плохо справляется с изгибом. Грунт считается упругим основанием, которое не предотвращает небольшие прогибы ленты фундамента. Для увеличения прочности конструкции при воздействии поперечной нагрузки закладывают продольные стальные стержни.

Вся арматура в конструкции делится на два типа: рабочая и конструктивная. В ленточном фундаменте рабочим армированием становятся продольные пруты. Они подбираются расчетом. Конструктивное армирование назначается из минимальных требований нормативных документов, расчет не проводится. Они устанавливаются для совместной работы отдельных продольных стержней.

Классы арматуры и марки стали

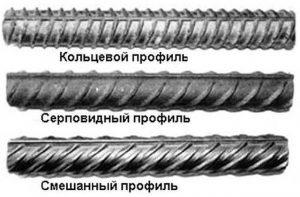

Арматура отличается не только диаметром. Очень важно правильно выбрать класс изделий. Стержневая сталь обозначается маркировкой А, а проволочная Вр. Для фундамента используют металл класса по пределу текучести А400 (Аlll — устаревшая маркировка). Пруты легко отличают визуально:

• А240 (Al) — гладкая поверхность;
• А300 (All) — периодический профиль с кольцевым рисунком;
• Необходимая для фундамента А400 (Alll) — периодический серповидный профиль, или как еще называют «елочкой».

Разрешается применять армирование более высоких классов, но в большинстве случаев это экономически не выгодно. Понижение класса арматуры не допускается.

При изготовлении стержней руководствуются ГОСТ «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия». По этому документу арматура класса А400 изготавливается из стали с марками 5ГС, 25Г2С, 32Г2Рпс. Потребитель сам выбирает, какое сырье применять. При отсутствии в заказе марки стали, ГОСТ разрешает производителю назначать ее самостоятельно.

Помимо всего в нормативном документе указаны правила приемки арматуры, методы испытаний, условия транспортировки и хранения.

Минимальные диаметры арматуры

При расчете вычисляется суммарная площадь всей рабочей арматуры, а количество и сечение отдельных стержней уже подбирается по сортаменту.

Для удобства ограничения по диаметрам сводятся в одну таблицу.

Назначение армирования		Минимальный диаметр стержней
Рабочее продольное	при стороне менее 3 м	суммарное сечение всего армирования — 0,1% от общего поперечного сечения ленточного фундамента, каждый стержень диаметром не менее 10 мм
	при стороне более 3 м	то же, каждый стержень диаметром не менее 12 мм
Конструктивное поперечное		6 мм
Конструктивное вертикальное при высоте ленты менее 80 см		6 мм
Конструктивное вертикальное при высоте ленты более 80 см		8 мм

Требование по подбору рабочей арматуры приведены в СП «Бетонные и железобетонные конструкции. Основные положения». Этот документ 2012 года является актуализированной редакцией одноименного СНиП, выпущенного в 2003 году. Основная информация в документах идентична, внесены лишь небольшие изменения. Более подробные указания представлены в Пособии по проектированию бетонных и железобетонных конструкций без предварительного напряжения арматуры.

Диаметр более 40 мм нельзя использовать для бетонных конструкций.

Расчет рабочего армирования

При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые с точностью определят какую арматуру использовать для данной конструкции. Все расчеты в строительстве проводятся по предельным состояниям, то есть определяются минимальные условия, в которых элемент будет выполнять свою функцию.

1. Первая группа предельных состояний — расчет по прочности. Обеспечивается надежность и безопасная эксплуатация конструкции.
2. Вторая группа предельных состояний — расчет по жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.

Вычисления по данным формулам трудоемки и требуют наличия технического образования. Для упрощения проектирования небольших частных зданий, армирование ленточного фундамента принимают исходя из минимальных значений.

Пример расчета стержней для ленточного фундамента

Исходные данные:

• высота ленты — 100 см;
• ширина ленты — 40 см.

Требуется сконструировать каркас для индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальная принимается сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонтальная монтируется с таким же шагом, но диаметром 6мм.

Для того, чтобы определить какая нужна рабочая арматура выполняют простое вычисление

1. Площадь поперечного сечения фундамента = ширина*высота = 100 см * 40 см = 4000 см².
2. Требуемая площадь сечения стержней арматуры = 0,1% * 4000 см² = 4 см².

Далее чтобы определить, какую арматуру использовать, необходимо обратиться к сортаменту. Число прутов принимается четное, чтобы равномерно распределить их в нижнем и в верхнем горизонтальном слое.

Диаметр арматуры, мм	Суммарная расчетная площадь поперечного сечения арматурных стержней, см2					Масса 1 метра арматуры, кг
	2 стержня	4 стержня	6 стержней	8 стержней	10 стержней
8	применяется только при высоте фундамента 15 см и менее, что не подходит для ленточных конструкций	2,01	3,02	4,02	5,03	0,395
10		3,14	4,71	6,28	7,85	0,617
12		4,52	6,79	9,05	11,31	0,888
14		6,16	9,23	12,37	15,39	1,21
16		8,04	12,06	16,08	20,11	1,58
18		10,18	15,27	20,36	25,45	2,0
20		12,56	18,85	25,13	31,42	2,47

Для данного ленточного фундамента минимальный диаметр равняется 12 мм согласно документу «Армирование элементов монолитных железобетонных зданий. Пособие по проектированию» , его и принимаем. По сортаменту потребуется 4 стержня: 2 располагаются снизу и 2 сверху.

Если применяются стержни разных диаметров (те, которые имеются в наличии), пруты больших размеров располагают снизу.

Расчет количества арматуры на фундамент

Исходные данные:

1. материалы указаны в предыдущем пункте;
2. длина стен ленточного фундамента — 40 м.

Требуется рассчитать массу арматуры всех диаметров для ленточного фундамента.
Рабочее горизонтальное армирование

1. Длина: периметр здания*количество стержней в сечении + запас на нахлест при сварке прутов = 40*6+5 = 245 м.
2. Анкеровка углов: количество стержней в сечении*количество углов*минимальная длина анкеровки (50 диаметров арматуры) = 6*4*(50*12) = 14,4 м.
3. Масса: длина*массу одного метра = (245+14,4)*0,617 = 230,3 кг прутов диаметром 12 мм.

Конструктивное горизонтальное армирование

Длина стержней принимается в зависимости о ширины стенки ленты за вычетом защитного слоя бетона — по 2-3 см с каждой стороны. Принимаем продольные пруты 34 см.

1. Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
2. Общая длина: количество*длина одного прута = 160*0,34 = 54,4 м.
3. Масса: 54,4*0,222 (в таблице выше не указано, но имеется в полном сортаменте) = 12,1 кг стержней диаметром 6 мм.

Конструктивное вертикальное армирование
Все как в предыдущем пункте, стержни устанавливаются длинной равной:
Высота ленточного фундамента минус 3 см*2 = 100 — 3*2 = 94 см.

1. Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
2. Общая длина: количество*длина одного прута = 160*0,94 = 150,4 м.
3. Масса: 150,4*0,395 = 59,41 кг стержней диаметром 8 мм.

Для удобства полученные цифры можно свести в таблицу.

Назначение	Диаметр	Общая масса
Рабочая	12 мм	230,3 кг
Поперечная	6 мм	12,1 кг
Вертикальная	8 мм	59,41 кг

Рекомендуем прочитать:

Можно ли использовать стеклопластиковую арматуру для ленточного фундамента.

Как правильно армировать ленточный фундамент.

Расчет диаметра арматуры занимает не больше 10 минут, но позволит избежать перерасхода материала или затрат на ремонт ленточных фундаментов. Полученную в последнем пункте таблицу удобно использовать при покупке материала.





Хорошая реклама

Какую арматуру использовать для ленточного фундамента: выбор каркаса

Качественный фундамент − это основа всего строения. Его прочность зависит от правильных расчетов и армирования. Вся нагрузка воспринимается основанием и распределяется на грунт. Та плоскость, которая расположенная снизу, называется подошвой. Она берет на себя основную функцию по распределению всех нагрузок от сооружения. Верхняя часть фундамента − это обрез, она является основанием для возведения несущих стен и перегородок. Ленточный фундамент является оптимальным решением для тяжелых построек. С его помощью можно возводить дома даже на почвах с неустойчивым составом. Что же представляет собой ленточный фундамент? По сути, это лента замкнутой формы из бетона, располагается по периметру будущих стен сооружения. Какую арматуру использовать для ленточного фундамента? Для укрепления применяют прутья разных размеров и свойств.

Необходимость армирования

Основанием фундамента ленточного типа является траншея, которая позже заливается смесью из бетона. Для того чтоб повысить качество и прочность его начали укреплять армированными стержнями, ещё лет 100 назад. Армирование является эффективным способом увеличить несущую способность всего здания. Сам пространственный каркас изготавливается из металлических стержней, тем самым увеличивает все эксплуатационные свойства и прочность фундамента. Такая основа из железобетона (армированная) позволяет выдерживать уже существующие нагрузки от зданий и сооружений. Почему нужно армировать основание? Фундамент, как правило, подвергается неравномерным нагрузкам. Это связано с отдельными конструктивными особенностями здания и неравномерностью грунта, на котором он возводится. Металл хорошо противостоит усилию на растяжение, а бетон не позволяет конструкции сжиматься. Именно в зонах растяжения и появляются трещины, и происходит деформация фундамента, вот почему важно укреплять его армированием, а ленточный в особенности.

Вычисление нагрузок

Чтобы армировать ленточный фундамент, потребуется перед монтажом произвести все вычисления. Какой диаметр арматуры нужен для ленточного фундамента? При возведении дач и частных домов, как правило, используется обыкновенная арматура диаметром от 0,6 до 1,4 см. Чтобы соединить все стержневые элементы в один цельный каркас, используют вязальную проволоку.

Как рассчитать нагрузки на основание? Для обустройства деревянных зданий, бань и прочих построек на пучинистых грунтах используют малозаглубленный ленточный железобетонный фундамент с монолитной структурой. Чтобы правильно рассчитать все нагрузки, нужно определить тип арматуры и класс металла, а также диаметр стержней. Это не простая задача для строителя. Для этого обычно прибегают к помощи специалиста по проектированию жилого здания. Используются прутья диаметром 0,6 и 0,8 см. Такой размер можно использовать для армирования небольших сооружений на гравийных грунтах или песках.

Глубина заложения фундамента зависит не только от величины нагрузки здания, но и от типа грунта. Продольные части оболочки ленточного фундамента воспринимают самые большие нагрузки. Поэтому в каркасе используется арматура с сечением 1-1,4 см с ребристым профилем. Перед началом работ нужно проанализировать грунты по периметру здания, и если в разных местах есть качественные отличия, арматура подбирается под каждый участок разная.

Выбор арматуры и расчеты армирования

Какую лучше арматуру использовать для ленточного фундамента? В расчетах для монолитного основания ленточного типа нужно учитывать следующий фактор: стержни с ребристой структурой дают возможность максимально сцепиться с бетонной смесью. Сам размер не имеет значения. Для правильной заливки фундамента нужно учесть, что прутки арматуры должны быть заложены немного в глубине, на 5 – 6 см от стенок и дна. Это поможет сохранить прочность и избежать коррозии металла, они не будут выступать из стенок. Зона растягивающих усилий в ленточных фундаментах находится на поверхности, поэтому сильно углублять арматуру в бетон не стоит. К примеру, если фундамент шириной 40 см, расстояние между прутками в горизонтальной плоскости продольного сечения составит 30 см, а в вертикальной 15-30 см (эта величина зависит от глубины залегания основания).

Гладкие стержни можно также использовать как для поперечных, так и вертикальных элементов армирования. Размер диаметра может колебаться от 6 до 8 мм. На продольные части нагрузка идет больше, поэтому такие элементы справятся с поперечной нагрузкой. Обычно принимают шаг в 15-35 см между продольными и поперечными элементами каркаса. Этот размер можно увеличить до 50-60 см. Как рассчитать, сколько арматуры потребуется?

Ленточный фундамент с армированием и на опорной подошве может использоваться для разных строений, в том числе для деревянных зданий на неустойчивых видах грунта (суглинки, песок, глина). Произвести расчет нужного количества прутьев для обустройства фундамента будет совсем несложно. Самый простой способ − это взять периметр будущей постройки, посчитать и добавить к этому значению внутренние стены (только несущие, которые будут опираться на фундамент), это все умножить на количество стержней в коробе. По данной формуле можно быстро просчитать объем и количество нужных стержней, а вот полный расчет покажет все нагрузки и факторы, воздействующие на основание.

Пример расчета армирования

Для примера стоит произвести расчет арматуры, которая потребуется для установки фундамента, с размерами 6 на 5 м, в котором несущая стена будет одна, длиной 5м. В схеме подобран прут армирования с ребристым сечением, в количестве 4-х шт. и диаметром в 12 мм. Периметр дома выходит 22 погонных метра (6+5+6+5). Длина основания по внутренней части стены будет 27 м, для расчета прибавляется длина несущей стены к периметру дома. Итак, выходит, что потребуется 108 м арматуры (27м *4). Если не удалось купить прут нужной длины, не стоит переживать. Можно соединять металлические стержни между собой, при этом они должны в соединении перекрывать друг друга на один метр. Длину перекрытия тоже надо заранее рассчитать.

Покупка необходимого материала

В строительных магазинах арматуру обычно продают на вес, по килограммам, а не на метраж. Определить требуемое количество можно по специальным таблицам. Все предприятия, которые производят арматуру, маркируют ее и соблюдают ГОСТ 5781-82. В этих нормах указывается, какая масса приходится на погонный метр изделия. Есть и другой ГОСТ: 2590-88, по нему можно проверить вес круглого металлопроката. Показатели в таких документах одинаковые, но вот какую продукцию тогда выбрать? Это зависит от выбора и удобства использования справочной литературой.

Технология монтажа арматуры

Фундаменты в основном проектируются и рассчитываются со следующими размерами: ширина около 450 мм, а глубина залегания 100−120 см. При таких нормах можно использовать несколько пар армированных стержней с диаметром 1,2-1,6 см. Для соединения элементов используют 8 мм металлические прутья. Теперь нужно создать пространственный каркас с шириной в два раза меньше высоты. Чтобы сохранить форму, используются поперечные и вертикальные стержневые элементы. Для такого соединения можно взять прутья с диаметром в 8 мм, этого хватит. Основание испытывает поперечные растяжения больше чем продольные. Угол в конструкции самая проблемная часть. Для укрепления этого места самым оптимальным вариантом будет использование арматуры, согнутой под углом в 90 градусов. Самый проверенный метод у строителей − это связывание стержней с помощью проволоки вязальной под углом 90 градусов соответственно. Такие действия за много лет не вызвали нареканий. Если производится армирование основания под забор, то можно использовать любой метод вязки и любые прутья.

Как связать каркас? Выбор способа для соединения элементов − это ответственная часть. Многие ошибочно думают, что правильным выбором будет сварка каркаса, при этом фундамент станет устойчивее к деформациям и разрушению. Это не так, дело в том, что в сварке используется большая температура, это вызывает деформацию соединения, и делает его слабее. Поэтому специалисты в этой области рекомендуют использовать обычную вязку проволокой.

Для вязки арматуры используется строительный крючок. Потом берут кусок проволоки в 40 см, сгибают вдвое, продевают крючок в петлю, а свободные окончания обматывают вокруг стержня по часовой стрелке до упора.

Есть и другие приспособления − можно взять шуруповерт с насадкой или вязальный пистолет. Его обычно используют в промышленных масштабах.

Какая арматура используется во время армирования ленточного фундамента советы экспертов

Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

В зависимости от величины постройки, роется траншея под фундаменте.

Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

Какая нужна арматура для ленточного фундамента

Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

В основном, это:

• Арматура монтажная:
• Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
• Арматура рабочая;
• Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
• Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

Какой диаметр арматуры нужен для ленточного фундамента

Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

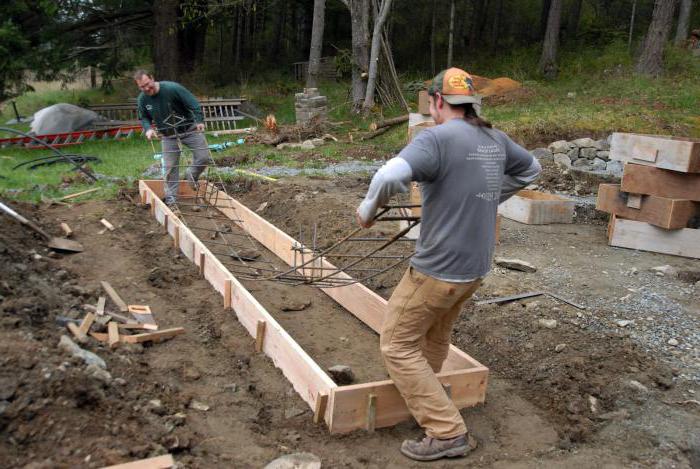

Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

Расчет количества арматуры для ленточного фундамента

Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

При армировании используют два пояса:

• Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
• Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

Приведем пример.

Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

6 + 10 + 6 + 10 + 6 + 10=48 метров.

Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

Каркас из арматуры для ленточного фундамента

При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

Очень важным является армирование углов фундамента.

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
2. После складывается пополам
3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
4. Следующий этап – вденьте крючок для вязки в петлю
5. Теперь заведите свободные концы проволоки в крюк
6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

Армирование ленточного фундамента: схема, расчеты

Все строители знают, что армирование ленточного фундамента – необходимый этап возведения зданий, благодаря которому удается добиться нужных характеристик прочности, надежности, стойкости ко внешним воздействиям, существенно продлить срок службы. Тандем бетона и металла гарантирует наилучшие свойства, которые не может обеспечить ни один из этих материалов по отдельности.

Ленточный фундамент наиболее популярен в индивидуальном строительстве жилых зданий, так как обходится сравнительно недорого, предполагает небольшой расход материалов, быстрое и простое строительство. Но без усиления фундамента конструкция данного типа не будет обладать нужными свойствами и не прослужит долго. Поэтому упрочнение нужно делать обязательно, все работы можно осуществить своими руками.

Требования к бетону

Правильная армировка должна выполняться с использованием наиболее качественных материалов. Марка и класс бетона подбираются в соответствии с нужными показателями. Основные свойства прочности бетонных конструкций – это растяжение (Rbt,n), поперечный излом и осевое сжатие (Rb,n). Могут браться в расчет поправочные коэффициенты надежности в пределах от 1.0 до 1.5.

Требования к арматуре

Чтобы понять, какая арматура нужна для ленточного фундамента, необходимо выполнить расчеты и рассмотреть основные виды материала. Для выполнения работ используется механически упрочненная, горячекатанная строительная термически обработанная арматура. Класс выбирают по максимальным нагрузкам, учитывая характеристики на растяжение, пластичность, свариваемость, стойкость к коррозии, способность выдерживать температурные перепады и т.д.

Основные марки прутьев: стержневая горячекатанная (А), проволочная холоднодеформированная (Вр), канатная очень прочная (К). Для каркасов фундамента выбирают прутья класса по пределу текучести А400 (АIII) с серповидным рисунком по типу «елочки».

Правильное армирование предполагает использование таких видов стержней:

• Рабочие – для укладки по периметру
• Поперечные вертикальные
• Поперечные горизонтальные (хомуты)
• Дополнительные – обычно вместо них используется вязальная проволока

Чтобы понять, какую арматуру лучше использовать, нужно помнить о некоторых правилах. Для усиления основания одно-, двухэтажных зданий и легких строений подойдут прутья диаметром 10-24 миллиметра. Прочностные характеристики более толстой (и намного более дорогой) арматуры задействованы вряд ли будут.

Стержни должны быть рифлеными, так как они обеспечивают прекрасную адгезию с бетонным раствором, их толщина должна четко соответствовать указанным в документах значениям. Гладкие прутья стоят дешевле, но они не позволят создать надежный и прочный армокаркас. Использовать их можно лишь в поперечных соединениях, где отмечена не очень большая нагрузка.

При создании каркаса ленточного фундамента на однородной почве можно выбрать материал диаметром 10-14 миллиметров, на неоднородной – лучше 16-24. Если сторона здания составляет больше 3 метров, рабочее армирование монолитного фундамента делают из стержней минимум 12 миллиметров, но не более 40.

Технология требует, чтобы горизонтальные хомуты по диаметру не были меньше, чем четверть рабочих прутьев – обычно берут 6 миллиметров. Вертикальные стержни для малозагубленных фундаментов в 80 сантиметров и меньше должны составлять минимум 6 миллиметров в сечении. Все продумав, можно определить, какой диаметр прутьев нужен для разных видов работ.

Требования к армированию

До того, как армировать, нужно определиться с тем, каких размеров будет каркас, выполнить чертеж, нарисовать схему всех работ и конструкций. Геометрические размеры фундамента должны быть такими, чтобы расположение арматуры было свободным. Бетонный слой полностью покрывает каркас, защищая его от внешних воздействий, коррозии.

Минимальные расстояния между прутьями должны быть достаточными для эффективной стыковки и соблюдения всех правил технологии. В работах используется исключительно качественная арматура, в соответствии со СНиП 3.03.01. Гибка прутьев выполняется с использованием специальных приспособлений. Радиус изгиба соответствует диаметру и физическим параметрам стержней.

Видео ручной станок для гибки арматуры

И еще одно полезное видео:

Видео как гнуть арматуру работа на самодельном станке

Расчет размера, количества и диаметра арматуры

Важно сразу знать, сколько нужно арматуры, чтобы сделать арматурный каркас надежным и прочным. Зная размеры постройки, можно все тщательно просчитать.

Стандартная конфигурация каркаса для небольших домов:

• Нижний и верхний ряд пояса
• 3-4 прута для каждого ряда
• Актуальное расстояние между прутьями – около 10 сантиметров. Расстояние от стержней до краев основания должно быть минимум 5 сантиметров.
• Пояса соединяют хомутами или отрезками стержней с шагом 5-30 сантиметров.

Так, если нужно возвести строение площадью 150 квадратных метров, периметр внешних стен составляет 50 метров. Чтобы высчитать количество арматуры, нужно учесть все: 2 пояса продольного ряда по 3 прута это 6 прутов, умножить на 50 метров, выходит 300 метров основных прутьев. Если укладка перемычек осуществляется с шагом 30 сантиметров, получается 167 штук на 50 метров. Длина перемычек поперечных 30 сантиметров (167х0.3=100.2 метра), вертикальных – 60 (167х0.6=200.4 метра).

Получается, что на вопрос о том, сколько арматуры нужно для упрочнения дома площадью 150 квадратных метров с периметром стен 50 метров, ответ таков: 300 метров толстых рифленых прутьев и 300.6 более тонких стержней. Плюс 10-15% на запас и стыковку.

Правила армирования ленточного фундамента

• Рабочие стержни должны соответствовать минимум классу А400.
• Сварка для соединения прутьев не используется из-за вероятности ослабления сечения элемента.
• По углам каркас связывается, не сваривается.
• Гладкую арматуру лучше не брать даже для хомутов.
• Слой внешнего защитного бетона должен составлять минимум 4 сантиметра, что станет гарантией эффективной защиты от ржавчины.
• В продольном направлении прутья в каркасе соединяют с нахлестом, равным минимум 25 сантиметрам и хотя бы 20 диаметрам стержней.
• Нормы требуют, чтобы при частом расположении металлических прутьев заполнитель в бетонном растворе был не очень крупным и не застревал между прутьями.
• Как правильно укладывать арматуру в траншею – это можно сделать двумя способами: создать каркас вне фундамента или прямо в траншее. Способы армирования практически равноценны, но для работы в траншее придется привлечь кого-то, в то время, как сооружение каркаса отдельно на объекте может исполняться самостоятельно.
• Вязка осуществляется специальным крючком или вязальным станком.

• Многие задаются вопросом, какая проволока идет на вязку – ответ прост: мягкая тонкая проволока не очень высокого уровня прочности. Ее нужно хорошо натягивать, прочный узел получается за 2-3 оборота крючка.
• Напуск (расстояние от края прута до точки вязки) должен быть равным минимум 5 сантиметрам.
• Все проволочные соединения должны быть максимально плотными, без свободного места между хомутами и каркасом, двигаться не должен никакой элемент.

Как вязать арматурную сетку самостоятельно

Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.

1. Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
2. Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
3. На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
4. На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
5. Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
6. Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
7. Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

Технологии вязки углов:

1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.

2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.

3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.

Примыкания создаются с использованием аналогичных способов крепежа.

Вязание арматуры при помощи специального приспособления – вязального станка

Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона. Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.

Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.

Видео как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работа в траншее сложнее, поэтому планировать все нужно загодя. На дно траншеи укладывают специальные приспособления или обычные камни на высоте минимум 5 сантиметров с шагом в ширину сетки. Камни выкладывают продольными стержнями, привязываются горизонтальные распорки. Пока прутки не станут в нужном положении, второй человек держит их за концы.

Осуществляется вязка арматуры с шагом между распорками шириной 50 см. Устанавливаем колышки и начинаем вязать монолитную конструкцию. Так делают на всех прямолинейных участках. Части каркаса к опалубке прикасаться не должны, должны находиться на расстоянии в несколько сантиметров от опалубки.

Потом вяжутся углы одним из нескольких существующих способов. Обязательно соблюдение длины нахлестов, с установкой вертикальных прутков. Часто стержни используют тут большего диаметра, повышая прочность материала. По завершении вязки заливается бетонный раствор в один заход, накрывается полиэтиленом, в процессе высыхания периодически поливается водой методом разбрызгивания.

Сваривание арматуры для армирования

В большинстве мест соединений лучше использовать вязку вместо сварки – готовая конструкция будет более прочной. Сварка возможна лишь при наличии аппарата и большого опыта, исключительно на прямолинейных участках.

Чтобы фундамент был действительно надежным, необходимо также позаботиться о правильности выполнения земельных работ под ленту, обустроив несколько слоев материалов (не только для основания и верха фундамента, но и заполняющие).

Практические советы

В местах, где нет большой нагрузки, можно осуществлять выбор арматуры в пользу прутков меньшего диаметра. Если от этого не страдает прочность, но удается понизить стоимость работ, такой вариант допускается. Решать, арматуру какого диаметра использовать в работе, стоит с учетом двух параметров: обеспечение достаточной прочности и стоимость работ, выбирая оптимальное соотношение цены и качества. В некоторых местах использование толстой арматуры просто не актуально, но покупка более дорогого материала существенно удорожит все строительство.

Раскладка каркаса в опалубке должна быть ровной. До того, как уложить конструкцию, необходимо тщательно проверить все размеры, исключить перекосы, деформации, несоблюдение параметров.

Видео армирование монолитных ленточных фундаментов неглубокого заложения

И еще одно видео:

Как правильно армировать ленточный фундамент своими руками

Правильный подбор арматуры и выполнение всех нормативных требований к организации процесса сделают армирование ленточного фундамента оправданным и эффективным этапом работы. Благодаря каркасу усиления удастся существенно улучшить прочностные характеристики здания, сделать его стойким к разным воздействиям и нагрузкам, надежным и долговечным.

Какая арматура нужна для ленточного фундамента дома?

Несложная конструкция арматуры играет значительную роль при заливке ленточного фундамента для здания. От качественных характеристик армирующих прутьев зависит прочность фундамента, а значит, и долговечность всего строения. Какая арматура нужна для ленточного фундамента?

Характеристики фундамента

Сооружение малоэтажных зданий предполагает наличие ленточного основания. Такое основание легко построить, к тому же оно является наиболее экономичным вариантом. Преимуществом ленточного основания является то, что оно может заливаться без использования специальной строительной техники. Кроме того, такой вид фундамента способен выдерживать значительные нагрузки, что позволяет сооружать несколько этажей.

Ленточные фундаменты можно разделить на:

• монолитные;
• сборные конструкции;
• мелкозаглубленные, пригодные для сооружения конструкций из дерева и других легких материалов;
• глубоко заглубленные, которые используются в строении кирпичных домов с двумя или тремя этажами.

В зависимости от желаемого результата нужно верно рассчитать количество бетона, необходимое в качестве заливки основания, а также определиться, какая арматура нужна для ленточного фундамента дома.

Выбор вида арматуры

Какую арматуру используют для ленточного фундамента? На сегодняшний день наиболее популярными видами прутьев являются:

1. Стальные, диаметром не менее 5 мм для поперечных перекладин и 10 для продольных. От того, какой марки нужна арматура для ленточного фундамента, будет зависеть прочность всей ленточной конструкции. Применяют стальные прутья класса А с пределом текучести 400. Визуально можно определить следующие отличия марок — А 240 имеет гладкую поверхность, А 300 — кольцевой рисунок, А 400 — рисунок елочкой. Использование прутьев более низкого качества нецелесообразно.
2. Стеклопластиковые стержни отличаются стойкостью к коррозии, отсутствием электропроводности. Часто такой материал используют для строений, где важно избегать радиопомех. Прочность качественных стержней не уступает металлическим.

Для укладки основных продольных элементов арматуры используются исключительно прутья с ребристой поверхностью, так как это гарантирует лучшее сцепление с бетоном. Гладкие стержни применяются при создании боковых перемычек.

Категорически запрещено использовать в качестве арматуры следующие материалы:

• металлические трубы;
• сетку-рабицу;
• металлопрофиль;
• железные тросы.

Несоответствие требованиям к арматуре для ленточного фундамента может привести в проседанию основания и дальнейшему разрушению всей конструкции.

Диаметр арматуры для фундамента

Диаметр арматуры для ленточного фундамента определяет последующую прочность всей конструкции. Для того чтобы правильно выбрать нужный размер арматуры, следует учитывать параметры будущего строения. Например, максимальный диаметр при мелкозаглубленном основании и легкой конструкции всего дома будет лишней тратой средств. Часто используется арматура для ленточного фундамента дома диаметром 8-12 мм, это считается оптимальным для средних нагрузок.

Какие параметры арматуры следует учитывать:

• размер поперечного сечения стального прута должен составлять 0,1 % от площади сечения фундамента;
• при расчете диаметра учитывается длина фундаментной ленты и ее ширина;
• при длине фундамента больше 3 м продольно располагаются стальные прутья диаметром 10-12 мм, тогда как в качестве поперечного укрепления достаточно 5-6 мм.

Диаметр определяется индивидуально с учетом особенностей здания — строительного материала, габаритов, количества этажей.

Стандартная схема армирования

После того как определились с тем, какая арматура нужны для ленточного фундамента дома, следует разобраться с ее установкой. Для этого существует универсальная схема армирования, которая подходит практически для любого строения на ленточном фундаменте.

1. На дно заранее выкопанной траншеи выкладываются кирпичи высотой 5 см.
2. На кирпичи продольно укладываются стальные прутья большого диаметра.
3. С шагом примерно 50 см на уложенные прутья крепятся горизонтальные перемычки меньшего диаметра.
4. К углам образовавшихся ячеек прикрепляются вертикальные пруты.
5. К вертикальному укреплению привязываются длинные прутья.

Для того чтобы конструкция получилась максимально прочной, следует соблюдать технологию, указанную в СНиП 52-01-2003.

Соединение прутьев между собой может выполняться путем сварки или вязки проволокой. Второй метод значительно экономичнее, хотя по качеству не уступает классической сварке. Для его осуществления используется вязальная проволока, из которой образуются петли. В них продеваются прутья, после чего свободный край проволоки несколько раз перекручивается. Значительно упрощает задачу использование специального крючка.

Укрепление углов

При сооружении армирующей конструкции должное внимание следует уделить укреплению углов, на которые приходится большее количество веса сооружения. Армирование углов производится также для предотвращения нежелательных трещин или растяжений конструкции.

Угловые стержни запрещается располагать перпендикулярно друг к другу, их углы нужно загнуть. Важно обеспечить нахлест и соединить радиусными элементами все прутья. Величина перекрытия стержней, которые используются в угловой зоне, не должна превышать 25 см. В случае правильного армирования углов во время заполнения траншеи бетоном не произойдет разрушения усиливающего контура.

Укрепление различных зон ленточного фундамента требует правильного расчета количества стальных прутьев. Его недостача может привести к необходимости приобретения нужного количества материала, что грозит временной задержкой в строительстве.

Расчет количества арматуры

Сбор каркаса из арматуры для ленточного фундамента требует тщательного подсчета количества необходимого материала. Для того чтобы максимально упростить задачу и не использовать сложные формулы расчета, можно просто предварительно определить периметр будущей конструкции. Затем с учетом количества рядов стальных прутьев определяется количество продольных стержней.

Количество поперечной арматуры вычисляется путем учета высоты ленты и шага между стальными прутьями. При подсчете количества необходимого армирующего материала следует прибавить к общему количеству запас материала для образования стыков между прутьями.

Заливка фундамента

После определения, какой диаметр арматуры нужен для ленточного фундамента и его связки можно приступать к заливке самого фундамента. Раствор важно тщательно перемешать до однородной консистенции. Если нет возможности сделать это самостоятельно, можно заказать уже готовый.

Заливку нужно производить за один раз, периодически штыкуя раствор металлическим прутом во избежание пустот, которые значительно ухудшат качество основания.

Высыхание раствора должно производиться естественным путем в течение нескольких недель с периодическим смачиванием поверхности для предотвращения растрескивания бетона. Продолжать строительство можно только спустя несколько недель после заливки.

Необходимость армирования

Некоторые строители подвергают сомнению необходимость армирования ленточного основания, мотивируя это тем, что качественный бетон и без этого обладает достаточной крепостью. Однако это не так. Основание без дополнительного укрепления неустойчиво к движениям почвы.

Укрепляющий каркас используется для распределения нагрузки на основание, так как различные части дома могут иметь разный вес. Особенно такая конструкция нужна для ленточного фундамента, который будет поддержкой для тяжелой кирпичной постройки в несколько этажей.

Покупка материала

К покупке строительного материала можно приступать. если окончательно определились, какая арматура нужна для ленточного фундамента. Редко стальные прутья измеряются в погонных метрах, как при подсчетах нужного количества для строительства. Продавцы рассчитывают количество в килограммах.

Для того чтобы правильно рассчитать нужный вес строительного материала, специалисты рекомендуют воспользоваться таблицами из ГОСТа 5781-82 или ГОСТа 2590-88, в которых указан вес единицы стального прута. Цифры в обоих документах одинаковы, поэтому использование того или иного ГОСТа зависит лишь от личного удобства.

Необходимый инструмент для работы

При самостоятельном строительстве ленточного основания могут потребоваться следующие инструменты:

• водяной уровень, который применяется при устройстве канавы, он поможет выровнять стенки строго в вертикальном положении;
• для связывания стальных прутьев могут понадобиться пассатижи и кусачки или же специальный вязальный инструмент, который позволит выполнить работы быстрее;
• болгарка или шлифовальная машина, оснащенная кругами для резки металла с алмазным напылением для резки стальных прутьев;
• для сборки деревянной опалубки понадобится молоток, шуруповерт, а также длинные гвозди или саморезы;
• для самостоятельного замешивания бетонного раствора может понадобиться бетономешалка, которая позволит добиться равномерной консистенции, а также значительно сэкономит время и силы, если ее нет, можно заказать готовый раствор с доставкой или замешивать вручную при помощи большого корыта и лопаты.

Кроме данных инструментов, могут понадобиться вспомогательные — ведра, мастерки, лопаты, строительная тачка. Зачастую они приобретаются по мере необходимости.

Грамотное устройство каркаса для ленточного основания позволяет значительно повысить эксплуатационный срок здания. Также избавит от необходимости проведения частых ремонтных работ, которые могут понадобиться в связи с разрушениями некорректно возведенной постройки.

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Схема армирования

Содержание статьи

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см², а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

  По одной из технологий арматуру вяжут прямо в опалубке

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

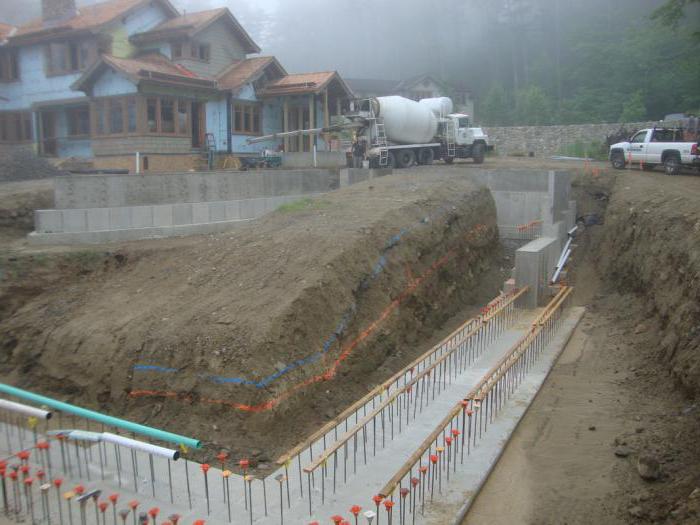

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.
