Инверторный сварочный полуавтомат: отличия от трансформатора



Обычному обывателю не всегда понятны отличия подобных сварочных аппаратов, однако они работают используя совершенно разные технологии. Вся соль в преобразовании тока. Так, например, включая аппарат в сеть электропитания в аппарат поступает энергия (220 или 380В, 50 Гц), далее полуавтомат должен преобразовать данную энергию в более мощную для того чтобы расплавлять метал.

В аппаратах трансформаторного типа преобразование идет по принципу электромагнитной индукции: ток поступает сперва на первичный, а потом на вторичный трансформатор и, за счет разного количества витков на катушках, это позволяет усилить ток. Здесь работает принцип электромагнитной индукции и усиление тока происходит под влиянием разного количества витков на первичной и вторичной обмотках. Существенный недостаток получаемого тока в том, что он является переменным. Это негативно сказывается на качестве сварки. Сама сварка становится сложнее. Сами по себе сварочные полуавтоматы трансформаторного типа представляют собой массивные аппараты и отличаются большим весом. Например, аппарат на 200А может достигать веса 100 и более кг. Однако эти аппараты очень просты по своей конструкции и их легко обслуживать. Особенно это актуально в тех районах, где могут быть проблемы с приобретением запчастей (отдаленные деревни, территории Севера и т.д.).

Инверторный сварочный полуавтомат работает иначе. Ток поступает в аппарат.  Сперва он преобразуется с помощью транзисторов в выпрямленный постоянный так и далее в переменный, но с нужной частотой и мощностью.  Аппараты инверторного типа имеют очень компактные размеры и их вес может быть всего 25 кг. Сварочный ток, который выдает инверторный сварочный полуавтомат дает намного лучшее качество сварки. Поэтому начинающим сварщикам проще начинать с работы именно на инверторе. Помимо всего вышеперечисленного сварочные полуавтоматы-инверторы потребляют намного меньше энергии.

 С первого взгляда на потребление электроэнергии можно не обратить внимание, однако в масштабах производства расходы на электроэнергию могут достигать  очень больших сумм. По этой причине многие предприятия начинают переходить именно на сварочные полуавтоматы инверторного типа.  Еще одним плюсом аппаратов данного типа является устойчивость к перепадам напряжения. Например, даже при изменении тока в сети +/- 25% аппараты могут работать стабильно.  Это позволяет им работать не только от стационарной сети, но также от автономных электростанций, дизельгенераторов и удлинителей. Для сравнения трансформаторы при колебаниях тока работать не будут.



 Сварочный полуавтомат

трансформаторного типа LORCH серии M-pro

Сварочный полуавтомат

инверторного типа LORCH серии Р



Несмотря на множественные преимущества инверторной технологии, для некоторых категорий клиентов лучшим выбором будут трансформаторы. Трансформаторы менее подвержены влиянию температуры и могут работать в мороз. Инверторы традиционно могут работать максимум при -25-30С (для сварочного оборудования LORCH) . И то это касается не всех моделей. Если говорить о непрофессиональных моделях сварочного оборудования, то для них пределом будет -15С. Полуавтоматы трансформаторного типа могут работать при более низких температурах.

Кроме того, трансформаторы очень просты в своей конструкции и при необходимости обслуживания их проще отремонтировать. Инверторные сварочные полуавтоматы более требовательны к запчастям. Поэтому, если вы работаете в отдаленных районах, где существуют проблемы с покупкой любых расходных компонентов, а возможно вы работаете на Севере. В таком случае вам больше подойдет трансформаторный сварочный полуавтомат.







Какие электроды лучше для инвертора

Содержание

Кратко об инверторах

Сегодня существует достаточно большое количество инверторных сварочных аппаратов. Большинство производителей предлагают промышленные и бытовые инверторы в различных ценовых категориях. Промышленные инверторы отличаются большей мощностью и повышенным «ПВ». Также одним из основных отличий служит максимальный выдаваемый сварочный ток. Как правило, у профессиональных аппаратов максимальные значения тока выше. Еще одним отличием может служить возможность подключения не только к бытовой сети 220 V, но и к 380 Вольтовой промышленной сети.

Сварочные инверторы являются наиболее распространённым типом сварочных аппаратов на массовом рынке. За счет своей универсальности и относительной компактности они практически вытеснили такие аппараты, как трансформаторы и выпрямители. Возможность инвертора выдавать постоянный и переменный ток делает его поистине универсальным. Именно благодаря этому для сварки инвертором подходят все типы покрытых сварочных электродов. А вкупе с небольшими габаритами и высокой мобильностью такой тип оборудования остается вне конкуренции.

На что обратить внимание при выборе электродов для инвертора

Существует ряд параметров, которые необходимо учесть при выборе сварочных материалов. Рассмотрим основные факторы, чтобы лучше понимать, что влияет на выбор электродов для сварки инвертором и какие лучше подходят для тех или иных работ.

Назначение электродов

По своему назначению сварочные электроды разделяются на несколько групп. Такое разделение обусловлено типом металла подлежащего соединению и его техническими характеристиками. Назначение изделий также закреплено в ГОСТ 9466-75.

  1. Сварка углеродистых и низколегированных сталей;
  2. Сварка легированных теплоустойчивых сталей;
  3. Сварка высоколегированных сталей с особыми свойствами;
  4. Электродуговая наплавка поверхностных слоев с особыми свойствами;
  5. Сварка и наплавка чугуна;
  6. Сварка и наплавка меди и сплавов.

Таким образом, электрод для инвертора лучше выбирать, ориентируясь сперва на его назначение. Это позволит избежать ошибки, например, сварки «нержавеющих» сталей электродами для «черных» металлов. В таком случае металл шва будет подвержен коррозии. Выбирайте расходные материалы, основываясь на типе соединяемого металла и его характеристиках. После чего можно определить необходимый тип расходника (например, для низколегированных сталей это может быть Э46 или Э50А).


Когда определено назначение электрода, можно переходить к выбору конкретной марки, подходящей по характеристикам, а также выбрать диаметр изделия.

Тип покрытия

Существует несколько типов покрытия сварочных электродов, наиболее популярными из которых являются рутиловое и основное. Эти типы покрытия имеют кардинальные различия, которые проявляются при их применении. У нас есть отдельная большая статья о видах покрытия сварочных электродов, их плюсов и минусов.

Основное покрытие

Изделия с основным покрытием имеют ряд преимуществ. Они обеспечивают высококачественный шов, стойкий к межкристаллитной коррозии и знакопеременным нагрузкам. Допускают выполнение работ и эксплуатацию готовой конструкции в условиях низких температур. Однако для их успешного применения необходимы определенные навыки. Также такие изделия обязательно подлежат прокаливанию перед использованием. А металл подлежащий соединению должен быть очищен от грязи и ржавчины. Работают такие электроды только на постоянном токе обратной полярности.

Рутиловое покрытие

Изделия с таким типом покрытия достаточно универсальны и подходят для сварки инвертором новичкам. Они обеспечивают качественное соединение при сварке даже по окисленному или загрязненному металлу. Однако при возможности зачистить участок сварки лучше это сделать. Работают эти расходники как на постоянном, так и на переменном токе. За счет состава обмазки они достаточно легко поджигаются повторно, а в процессе работы образуется относительно мало шлака. При этом отделение шлака не требует значительного механического воздействия.


Выбор типа покрытия основывается на требованиях, предъявляемых к сварному соединению. Среди них могут быть временное сопротивление разрыву, предел текучести, ударная вязкость и другие. На требования, обозначенные выше, может влиять тип свариваемого металла, его химический состав и прочие характеристики.

Диаметр электрода

Выбор диаметра зависит от толщины свариваемого металла. Для большей наглядности эта зависимость показана в таблице ниже.

Толщина стали (мм) 1,5-2,0 3,0 4,0-5,0 6,0-12,0 >13
Диаметр электрода (мм) 2 2,5-3 3-4 4-5 5-6

Для соединения металлов толщиной менее 1,5 мм ручная дуговая сварка инвертором, как правило, не применяется. Также следует учитывать, что от толщины стали и диаметра электрода, а также от пространственного положения сварки зависит настройка силы сварочного тока. Так что если планируете варить толстый металл, берите инвертор с высокими значениями максимального тока.

Настройка силы тока

Диаметр электрода (мм)

2

2,5 3 4
5 		6

Сила тока (А)

40-64 65-80 70-130 130-160 180-210

200-350

В среднем на 1 миллиметр диаметра электрода добавляется 20-30 Ампер тока. Для каждой конкретной марки значения тока могут слегка отличаться. Обычно рекомендуемые значения силы сварочного тока нанесены на пачку с материалами. Как правило, в процессе работы мастер проводит более тонкую настройку исходя из субъективных ощущений.

Популярные марки электродов для инверторной сварки

Существует несколько наиболее распространенных и популярных марок электродов используемых при сварке инвертором.

Популярные электроды с рутиловым покрытием типа Э46

Наиболее распространенными электродами из этой группы являются изделия следующих марок: GOODEL-OK46, МР-3, МР-3С, ОЗС-12 и АНО-21. Несмотря на то, что эти марки относятся к одной группе и имеют схожие характеристики, они имеют ряд особенностей, которые определяют их применение. Например, МР-3 лучше переваривают ржавчину, а АНО-21 используются преимущественно для потолочных швов. В остальном эти расходники являются взаимозаменяемыми. Такими электродами удобнее всего работать начинающим сварщикам.

Популярные электроды с основным покрытием типа Э50А

В этой группе популярными можно назвать изделия марок УОНИ-13/55, GOODEL-OK48, а также LB-52 и его высококачественный аналог GOODEL-52U. Также как у материалов из предыдущей группы у них есть ряд отличий. УОНИ-13/55 чаще используются для соединения конструкционных сталей при строительстве мостов и ответственных конструкций. GOODEL-OK48 предпочтительней использовать при работе с толстолистовым металлом. А GOODEL-52U являются профессиональными электродами для сварки нефтепроводных труб и трубных элементов. Все эти марки обладают высокими техническими характеристиками и стойкостью к низким температурам.

Электроды для сварки нержавейки инвертором

Для соединения высоколегированных сталей (нержавейки) используются марки: НЖ-13, ОЗЛ-8, ОЗЛ-6, ЦЛ-11, ЦТ-15, ЭА-400/10, ЭА-395/9. Здесь выбор должен основываться на характеристиках и химическом составе свариваемого металла.

Электроды для сварки чугуна

Для работы с чугуном можно использовать изделия марок: МНЧ-2, ОЗЧ-2, ЦЧ-4. При этом МНЧ-2 применяются для сварки, наплавки и заварки дефектов чугунного литья деталей из серого, ковкого и высокопрочного чугуна. ЦЧ-4 для холодной сварки конструкций из высокопрочного чугуна с шаровидным графитом и серого чугуна с пластинчатым графитом. А ОЗЧ-2 для соединения и наплавки серого и ковкого чугуна и заварки дефектов чугунного литья.



Электроды для сварки меди

Для работы с медью применяют расходники марок: Комсомолец-100 и ОЗБ-2М. При этом изделия Комсомолец-100 предназначены для сварки и наплавки изделий из меди технических марок, а также разнородных соединений меди со сталью. А ОЗБ-2М для сварки и наплавки оловянно-фосфористых и художественных бронз, наплавки на сталь и бронзу и для заварки дефектов бронзового литья, а также латуни.

Электроды для резки

Для резки листового проката, и арматуры хорошо подойдут изделия марки ОЗР-1. Они пригодны для удаления дефектных мест сварных швов, или их участков, прихваток, заклепок и многого другого. Следует учитывать, что резка производится на повышенных значениях тока в пределах от 260 до 680 Ампер, в зависимости от диаметра электрода и толщины металла.

Что влияет на качество сварки инвертором

Мы уже рассказали, какие электроды лучше для сварки инвертором и готовы перейти к факторам, влияющим на качество сварного шва.

  1. Навыки и опыт сварщика. Именно это является определяющим фактором. Опытный и грамотный сварщик всегда может выполнить качественную сварку с соблюдением всех технологий. Заметьте, что мы написали именно «навыки и опыт», так как существуют виды производств, в которых сварщики выполняют однообразные работы. Например, сварщик, выполняющий на производстве только горизонтальный шов, с большой долей вероятности не сможет выполнить качественный вертикал сверху вниз. Мы ни в коем случае не хотим обидеть сварщиков, но такие случаи встречались на практике. Не зря же существует специальная аттестация сварщиков в НАКС, прохождение которой открывает доступ к выполнению определенных видов работ.
  2. Качество материалов. Это второй определяющий фактор. Электроды для сварки инвертором должны быть качественными. Также они должны правильно храниться, а перед применением прокаливаться согласно рекомендациям, указанным на упаковке.
  3. Качество оборудования. Инвертор должен быть качественным, способным обеспечивать стабильную работу. Частой проблемой при не качественном оборудовании являются скачки напряжения, невозможность стабилизировать дугу, а также залипание электрода.

Мы перечислили три основных фактора, влияющих на качество сварного соединения. Туда же можно отнести и правильность подбора диаметра изделия, его марки, установки силы тока, условия в которых проводятся работы и многое другое.

Рекомендации начинающим сварщикам

Как и обещали в начале статьи, приведем несколько рекомендаций начинающим сварщикам.

  1. Начинать практику лучше с рутиловых электродов. За счет состава покрытия ими легче работать. Такие расходники обладают более легким поджигом (в том числе и повторным), а также позволяют варить на средней дуге. Это в свою очередь дает возможность лучше видеть и контролировать сварочную ванну. Также плюсом таких изделий можно назвать легкое отделение шлака.

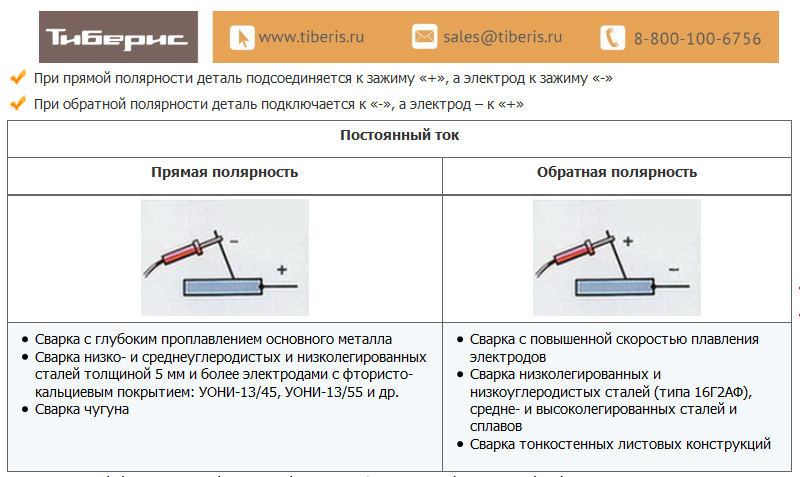

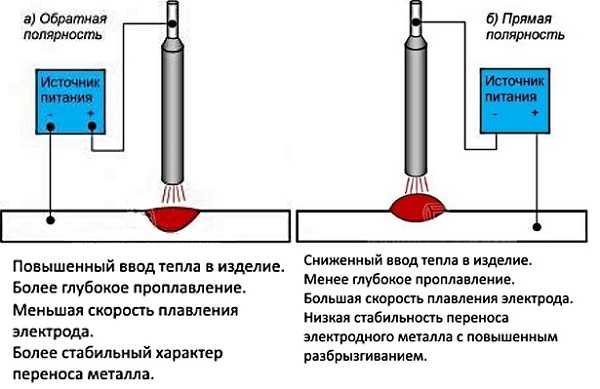

  2. Правильно установленная полярность и сила тока – залог успеха. Если необходимо провести работы на постоянном токе прямой полярности, то свариваемое изделие подключается к зажиму «+», а электрод к «–». Соответственно при обратной полярности подключение осуществляется наоборот заготовка подсоединяется к клемме «–», а держак к «+». Силу тока лучше устанавливать в пределах указанных производителем, регулируя ее в процессе сварки.
  3. Перед тем как приступить к работе следует потренироваться на обрезках, схожих по характеристикам с металлом заготовки. Это позволит настроить силу тока и привыкнуть к металлу.
  4. Соблюдение техники безопасности является важным условием проведение сварочных работ. Не приступайте к сварке, не обезопасив себя и окружающих от возможных ожогов, поражений током и «зайцев». Используйте защитную одежду и перчатки, а также специальную маску или очки. Убедитесь в правильном подключении сварочного аппарата. Не допускайте нахождения в месте сварки легковоспламеняющихся объектов. Также не допускайте в место проведения работ посторонних людей (без специальной защиты) или животных (могут получить ожог глаз глядя на сварочную дугу).
  5. Регулярно улучшайте свои навыки. Изучайте новые материалы, пробуйте различные положения сварки и расходники. Проходите курсы повышения квалификации. Практикуйтесь, и результат не заставит себя ждать.

Заключение

В этой статье мы кратко рассмотрели информацию об инверторах. Рассказали о типах покрытия и назначении сварочных материалов. Ответили на вопрос, какие электроды лучше для сварки инвертором. Привели популярные марки сварочных материалов и дали несколько советов начинающим сварщикам.

Если Вам понравилась статья, делитесь ей в социальных сетях, вступайте в группу завода сварочных материалов «GOODEL» ВКонтакте, подписывайтесь на Twitter и Instagram.

обзоров лучших инверторных сварочных аппаратов, Топ 7 с руководством по покупке, 2023

  • Последнее обновление: 25 января 2023 г.

Отказ от ответственности: Nuclearwelder.com предоставляет нашим читателям отраслевые знания и результаты исследований. В результате тщательно подобранных продуктов с партнерскими ссылками мы можем получать комиссию с вашей покупки.

У вас есть необходимые сварочные работы; однако вы беспокоитесь о значительном увеличении потребления электроэнергии. Инверторный сварочный аппарат должен вас заинтересовать. Это сварочный аппарат, который работает через дугу и, следовательно, требует очень низкого напряжения для работы. Таким образом, инверторный сварочный аппарат может адаптировать это напряжение к вашим потребностям. Тем не менее, это довольно сложное устройство для выбора, в частности, из-за большого количества доступных моделей. Чтобы помочь вам, мы приглашаем вас ознакомиться с нашей оценкой с Avis & Test, в которой мы информируем вас обо всех стандартах, которые вы должны учитывать. Очевидно, вы должны думать об уровне его производительности, а также о простоте использования, качестве изготовления и исключительных возможностях, которые он предлагает.

В этом сравнении вы найдете множество данных, которые помогут вам сделать правильный выбор: советы, информацию о покупках и рекомендации по использованию.
