Сколько потребляет светодиодная лента

Сколько потребляет светодиодная лента в зависимости от типа светодиода

Светодиоды прочно вошли в нашу жизнь, их используют в различных сферах от строительства до космической промышленности. Спросом пользуются не только светодиодные лампочки, но и светодиодные ленты, интересно было бы узнать, сколько потребляет светодиодная лента. Обычно светодиодные ленты (полоски) используются для украшения интерьера, они добавляют помещению уюта, позволяют создать в домашних условиях потрясающие по красоте световые эффекты. Кроме того данное изделие позволяет эффективно и красиво подчеркнуть выгодные элементы декора и интерьера. Что же такое светодиодная лента (полоска)? Это специальный прибор с гибким основанием, на котором последовательно расположены светодиоды. Светодиодные полоски это низковольтовое оборудование, что усложняет подключение данных устройств к общей сети 220 Вольт. По этой причине для подключения данных изделий используются особые блоки питания, так называемые преобразователи напряжения. Если блоки не использовать подключить полоску напрямую, то она сгорит. Обычно изделие работает в двух вариантах пониженного напряжения 12 и 24 Вольт, однако, встречаются и варианты с блоками 18 Вольт. Разберемся насколько экономично потребление электроэнергии у данных устройств.

Зависимость потребления светодиодных лент от их типа

Светодиодные ленты 3528

Сегодня продаются полоски диодов трех основных типов, при этом потребляемая мощность светодиодной ленты отличается от одного типа к другому. Первыми на рынке были светодиоды 3528. Они имели простую конструкцию и небольшую мощность, сегодняшние полоски 3528 значительно отличаются от первых и моделей. Сегодня они выпускаются как на обычной полоске, так и на прорезной (им нестрашна ни вода, ни влага), благодаря чему их теперь используют в помещениях с повышенной влажностью. Перед тем как разбираться с энергопотреблением, необходимо знать, что количество потребляемого тока во многом зависит от количества размещенных на изделии диодов. Ниже мы перечислим, сколько потребляет светодиодная лента (1 метр) 3528 трех основных видов:

1. LF-3528 240Led – устройства со 240-а диодами на один погонный метр, потребление такой ленты составляет 19,2 Вт (1,6 А).
2. LF-3528 120Led – полоски с 120-ю диодами на один метр, потребляемый ток светодиодной ленты такого типа 0,8 А (9,6 Вт).
3. LF-3528 60Led – это полоски, на которых установлено 60 светодиодов на один метр, ее потребление составляет 4.8 Вт (0,4 А).

При этом на рынке можно найти изделия 3528, на которых размещено по 30, 90 диодов. Стоит учесть и тот факт, что полоски первого и второго типа используются достаточно редко, виной тому сложность их монтажа, кроме того они достаточно сильно нагреваются.

Светодиодные ленты 5050

Не так давно на рынке появились диоды нового поколения, это чипы 5050. Светодиоды 5050 представляют собой ленты с меньшим количеством диодов, чем в чипах 3528, но имеющиеся лампы горят намного ярче. Это более мощные изделия, их потребление зависит от длинны (количества диодов). Так же как и предыдущие изделия, эти полоски делятся на несколько типов, всего их четыре:

1. LF-5050120Led — это устройство со 120 диодами на один метр. А сколько ампер потребляет светодиодная лента данного типа? – не более 25 Вт (2,4 А).
2. LF-5050 72Led – изделия с 72-мя диодами на один метр, потребляют не более 15 Вт (1,4 А).
3. LF-5050 60Led – полоски, на которых установлено 60 диодов, потребление 15 Вт (1,2 А).
4. LF-5050 30Led — изделие с минимальным количеством диодов их всего 30. Сколько потребляет светодиодная лента (12 вольт) данного типа? – не более 7,2 Вт (0,6 А).

Именно последний вариант является самым популярным в квартирах и домах, гораздо реже используются изделия LF-5050 60Led. Такие варианты как LF-5050 72Led и LF-5050120Led используются для подсвечивания различных конструкций и сооружений, рекламных билбордов и так далее.

Расчет потребления

Как описывалось выше мощность светодиодной полоски (сколько ватт потребляет метр светодиодной ленты), зависит от общего числа диодов на один погонный метр. Самые мощные полоски могут гарантировать полноценное освещение, главным образом это изделия с количеством чипов от 120-240 штук на погонный метр. Питание устройств осуществляется при помощи блоков различного напряжения (12, 18, 24 В), при этом суммарное потребление не должно быть выше 80% рассчитанной номинальной мощности преобразователя напряжения. Сколько электричества потребляет светодиодная лента можно довольно просто определить самостоятельным расчётом. Рассмотрим конкретный пример, используем для расчета одну из наиболее популярных лент LF-5050 60Led. Для полоски длинной 10 погонных метров мощность составит: 10×15=150 Вт (мощность всей полоски). При этом мощность блока питания должна быть минимум 80% о номинальной, то есть необходимо дать запас мощности для защиты от перегруза. Для этого общую мощность умножаем на запас в 30%: 150х30/100 = 45 Вт (это только 30% от общей мощности), мощность с запасом будет равна: 45+150=195 Вт – это будет потребляемая мощность полоски. Для того чтобы посчитать энергопотребление необходимо вычислить среднее время работы изделия в сутки. Например, если по расчету полоска в среднем будет работать около 4 часов в сутки, то энергопотребление составит: 195×4/1000= 0,78кВт/ч, все просто.

Величина светоотдачи при выборе светодиодной ленты

Величина светоотдачи при выборе светодиодной ленты

Интенсивность светового потока – главная светотехническая характеристика, выражается в люменах на метр (lmm или лмм). Её величина определяется типом светодиодной ленты и количеством светодиодов на метр. Данную величину достаточно просто рассчитать и самому.

Расчёт светового потока для SMD 3528 30 LED
Если светодиодная лента с типом диода 3528 имеет 30 светодиодов на одном метре, имеющий световой поток 5лмм каждый. Умножаем 30 диодов на 5лмм и получаем 150лмм (примерно такой же световой поток излучает лампочка накаливания в 10Вт).

Расчёт светового потока для SMD 5050 30 LED
Если лента на основе светодиодов 5050 имеет на каждом метре по 30 диодов, имею световой поток уже по 12лмм, то 12лмм умножаем на 30 светодиодов и получаем 360лм (это равносильно световому потоку лампочки накаливания в 24Вт).

Пользуясь данной методикой можно с лёгкостью подчитывать световой поток и сравнивать его со световым потоком от лампочек накаливания.

Обратный расчёт светового потока
Выполним обратный расчет на конкретном примере. Вам нужно сделать потолочное освещение в комнате размером 5м?4м. Периметр комнаты такого размера составит 5+4+5+4=18 метров. Вы хотите создать мягкое и не очень яркое освещение.

Если использовать лампы накаливания, то суммарная их мощность должна будет составлять порядка 200 ватт, световой поток от которой составит 3000лм (15лм?200). Длина ленты должна быть равна длине периметра комнаты, то есть 18 метров. Для определения светового потока, который должен излучать один метр светодиодной ленты нужно разделить 3000лм на 18 метров. Получается 166 лм/м. Для нашего случая подойдет лента с 30 светодиодами SMD3528 на метре длины. Расчет делался, без учета потерь на отражение от потолка, а они составляют не менее 50%. Следовательно, для гарантированной освещенности комнаты нужно выбрать ленту с большим в два раза световым потоком.

Есть два варианта, либо взять ленту с 30 светодиодами SMD5050, или SMD3528, но уже в количестве 60 шт. на метре. Первый вариант предпочтительнее, так как обеспечит гарантированный запас.

Для RGB и монохромных светодиодных лент расчет выполняется точно так же, как и для лент белого свечения.

На светодиодных лентах не всегда нанесена маркировка, что затрудняет сделать расчеты. Но узнать технические параметры светодиодной ленты очень просто, если воспользоваться данными, приведенными в таблице. В настоящее время в светодиодных лентах, как правило, применяются два типа светодиодов SMD3528, имеющие размер 2,8мм?3,5мм и SMD5050 размером 5,0мм?5,0мм. Поэтому, по размеру светодиодов, можно определить, какой тип светодиодов запаян на ленте. Посчитав количество светодиодов на метре длины, по таблице можно получить данные о технических характеристиках светодиодной ленты.



Справочная таблица основных технических характеристик для светодиодных лент на напряжение 12В
Тип светодиода	Размер светодиода, мм	Количество светодиодов на один метр длины светодиодной ленты, шт	Потребляемая мощность одного метра длины светодиодной ленты, ватт	Световой поток метра длины светодиодной ленты, лм	Эквивалентная мощность лампы накаливания, ватт
SMD3528	2,8?3,5	30	2,4	150	10
		60	4,8	300	20
		120	9,6	600	40
SMD5050	5,0?5,0	30	7,2	360	24
		60	14,4	720	48



С помощью таблицы не сложно подобрать тип и длину светодиодной ленты – аналога лампочкам накаливания. Например, что бы заменить одну лампочку накаливания мощностью 80Вт светодиодной лентой, нужно взять 8 метров SMD3528 (30LED), или два метра светодиодной ленты SMD3528 (120LED) или SMD5050(60LED).

по материалам сайта http://ydoma.info

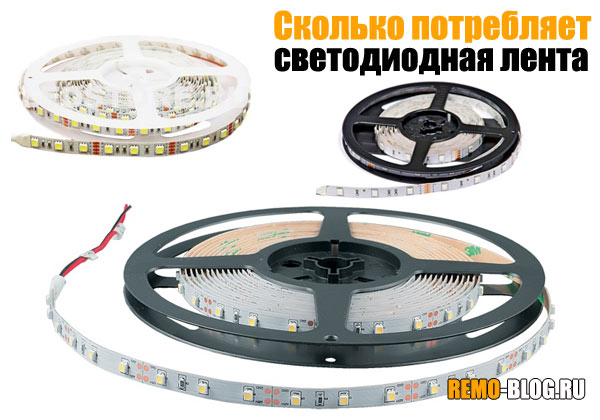

Сколько потребляет светодиодная лента | Строительный блог

Многие из нас крепят светодиодные ленты на кухне над рабочей поверхностью, некоторые над натяжным потолком, другие в залах и комнатах. Сейчас это достаточно модное и удобное приспособление для освещения. Однако ко мне на блог пришло несколько вопросов касательно потребления этих лент. У одного читателя лента размещена по периметру комнаты, а это примерно около 14 метров. Светит она ярко, но вот — сколько потребляет не понятно? Может, экономии от нее никакой нет? Сегодня я постараюсь разложить все на пальцах, экономия действительно есть и причем существенная …

ОГЛАВЛЕНИЕ СТАТЬИ

Светодиодные ленты действительно прочно входят в наш с вами обиход, однако они бывают двух видов: со слабыми и мощными светодиодами. Тут вам решать какую «брать», однако второй тип уверенно вытесняет первый с рынка.

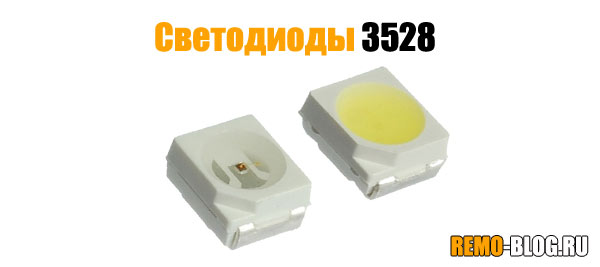

Первый тип (светодиоды 3528)

Появились в продаже они первыми, однако диодная техника не стоит на месте, а развивается семимильными шагами. Они не такие мощные, однако достаточно экономичные. Могут выпускаться как в обычной ленте, так и прорезиненной которой не страшна влага и вода.

Нужно отметить потребление зависит от количества нанесенных на ленту светодиодов, как эталон взят один метр, всего существует три типа:

1) LC-3528 60Led, установлено 60 светодиодов на один метр – потребление такой ленты 4.8 Вт (0,4 А)

2) LC-3528 120Led – нанесено 120 штук, потребление — 9,6 Вт (0,8 А)

3) LC-3528 240Led —  240 штук — 19,2 Вт (1,6 А)

Второй и третий тип очень редко используются, они не такие удобные для монтажа, также они достаточно сильно нагреваются.

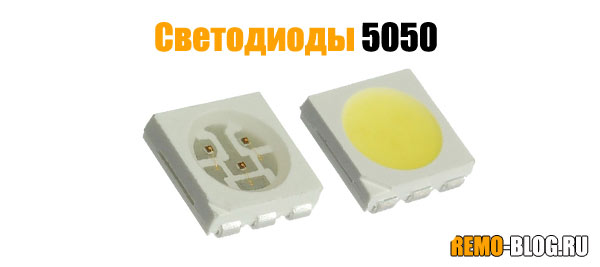

Второй тип (светодиоды 5050)

Это новое поколение, марка «5050» говорит о мощных диодах применяемых в строении. В такой конструкции наносится меньшее количество светодиодов, так как они намного ярче. Как и первый вариант бывает обычный, так защищенный влагостойкий. Такой тип также делится, только на четыре вида:

1) LC-5050 30Led (30 светодиодов в метре) – потребление 7,2 Вт (0,6 А)

2) LC-5050 60Led (60 штук, метр) – потребляет 15 Вт(1,2 А)

3) LC-5050 72Led (72 штуки) — 15 Вт(1,4 А)

4) LC-5050120Led (120 шт.) — 25 Вт (2,4 А)

Для квартир применяют первый вариант с 30 штуками на одном метре, реже с 60. А такие варианты как 72 и 120 шт., применяются в основном в подсветке зданий, рекламы или витрин магазинов.

Расчет потребления

Как вы поняли, рассчитать мощность всей длины не сложно, достаточно знать тип вашей ленты и количество светодиодов на метр.

Нужно отметить, что оба типа, питаются от блоков питания в 12, 18 или 24 Вольта. Однако самый распространенный на рынке все же на 12 Вольт.

Если взять локально наш пример, а это 14 метров, то получается:

Модель 3528 (60 шт./м.)

14 Х 4,8 Вт (0,4 A) = 67.2 Вт (5,6 A)

Модель 5050 (30 шт./м.)

14 Х 7,2Вт (0,6 А) = 100,8 Вт (8,4 A)

То есть освещение целой комнаты и всего от 67 до 100 Вт, неплохо, причем свечение достаточно сильное.

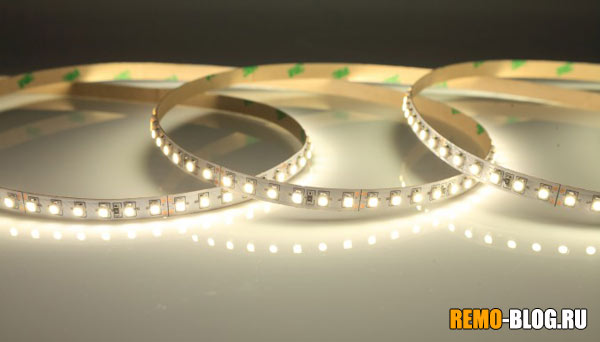

Какой световой поток ждать от светодиодной ленты

Давайте все же расскажу, какой поток стоит ожидать. Существуют достаточно точные данные, ведь от модели светодиода можно понять и силу излучения. Сразу хочется отметить, что есть так называемые RGBцвета (красный – зеленый — голубой), а также обычные однотонные – свечение у них различное.

СВЕТОДИОД 3528 (1 шт.)

RGB– излучает 0,3 до 1,6 Люмен

Однотонный — излучает 0,6 – 2,2 Люмен

СВЕТОДИОД 5050 (1 шт.)

RGB– излучает 0,6 до 2,5 Люмен

Однотонный – излучает 2 – 8 Люмен

Таким образом, метр будет светить:

— Если 3528 (там их 60 штук), RGB — минимум 18 – максимум 96 Люмен.

                                             Однотонный – минимум 36 – максимум 132 Люмен

— Если 5050 (там 30 штук), RGB — от 18 до 75 Люмен

                                   Однотонный – от 60 до 240 Люмен.

Сейчас небольшое видео сравнение разных типов, очень познавательно сморите до конца.

Если сравнить с лампой, то получается излучение 1 метра слабее, однако если взять 14 метров, да по 240 Люмен (дорогой вариант), это – 3360 Лм. А это очень ярко (можно сравнить со свечением фары «дальнего света» от автомобиля), даже для большой комнаты. Примерно как 4 очень мощные светодиодные лампы (10 – 12 Вт), от которых глаза будет резать.

Как видите применение действительно возможно и достаточно экономично. Скоро выложу статью по расчету блока питания, а на этом у меня все.

Смотрите и читайте наш строительный блог.

Блоки питания для светодиодных лент 12 вольт

Широкое разнообразие современной осветительной техники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются новые, все более технологичные разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальную экономию энергоресурсов.

Одним из таких прогрессивных направлений является LED технология. В настоящее время на рынке представлен широкий выбор светодиодных лент, ламп и светильников, отличающихся дизайном и техническими характеристиками. Эти устройства стали отличной альтернативой привычным лампам накаливания и энергосберегающим осветительным приборам.

Светодиодная подсветка сегодня широко применяется в рекламной и производственной сферах, в интерьерном дизайне, при оформлении салонов автомобилей, оснащении бытовой техники и т.д. Огромный ассортимент предлагаемых вариантов светодиодной подсветки позволяет без проблем подобрать необходимый вариант, но вот его подключение к сети у многих вызывает массу вопросов.

Главным компонентом LED системы является блок питания, представляющий собой трансформатор миниатюрных размеров, обеспечивающий электропитание светодиодов. Маленькие габариты позволяют незаметно размещать этот прибор в любых удобных местах, не нарушая эстетичности светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в оформлении интерьеров, необходимо учесть некоторые особенности такого решения.

Прежде всего, следует знать, что напрямую подключить светодиодную ленту в розетку, как обычную лампочку, не получится. Это связано с тем, что рабочее напряжение ленты далеко не 220 В. Если включить ее в обычную розетку она просто выйдет из строя.

Так, если обычная лампа накаливания работает от 220 В, то светодиодам требуется всего лишь 12 В (это самый распространенный вариант, но существуют и 24-вольтовые модели). Следовательно, чтобы подключить 12-вольтовый осветительный прибор в стандартную бытовую сеть, требуется понизить напряжение до необходимого значения. Справиться с данной задачей сможет блок питания для светодиодной ленты 12В.

Типы блоков питания для светодиодных лент

1. 1. Блок питания в компактном герметичном пластиковом корпусе. Главными достоинствами устройств данного типа являются компактные размеры, приятный внешний вид, герметичность и минимальный вес. К недостаткам относится, конечно же, высокая стоимость, затрудненный теплообмен, обусловленный конструктивными особенностями, и ограничение по мощности (моделей, мощнее 100 Вт, не бывает).
2. 2. Блок питания в компактном герметичном алюминиевом корпусе. Обладает массой достоинств, хоть и является самым дорогостоящим и довольно тяжелым вариантом. Главными преимуществами данного трансформатора являются надежность, герметичность и прочность. Алюминиевый корпус способствует хорошему теплообмену. Прибор устойчив к негативному влиянию различных факторов: влаги, резких перепадов температур, прямого солнечного излучения. Основная сфера применения – профессиональное производство внешней световой рекламы.
3. 3. Блок питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для организации домашнего светодиодного освещения. Главными недостатками являются габаритные размеры, вдвое превышающие предыдущие варианты, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.
4. 4. Сетевой компактный блок питания. Представляет собой миниатюрное, простое и недорогое устройство, не требующее стационарного монтажа. Мощность большинства таких моделей не превышает 60 Вт. Чаще всего они используются для обеспечения питания светодиодных ленточных конструкций, длина которых не превышает 5 метров. Главное преимущество – простота использования: лента подключается к блоку питания и включается в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

• L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
• G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.
• Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как «V adj». С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

После подключения ленты к блоку питания, необходимо надежно изолировать все контакты. Для эффективной и аккуратной защиты от случайного прикосновения можно использовать отрезок кабель-канала подходящей толщины. Если же эту процедуру выполнить обычной изолентой, то готовый результат будет выглядеть довольно непривлекательно, а при использовании специальных защитных крышек, идущих в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты, подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 5 м и полной мощностью 24 Вт. Некоторые скажут, что здесь рассчитывать, нужен БП мощностью 24 Вт, но как говорится, есть одно но.

Если взять блок питания мощностью равной мощности ленты существует угроза перегрева БП, особенно если к нему не будет доступа необходимого количества воздуха, например, при его расположении в ограниченном пространстве под потолком.

Если мощность блока питания будет меньше расчетной мощности ленты она просто не включиться из-за срабатывания внутренней защиты блока.

Поэтому выбирая блок питания для ленты нужно к рассчитанной мощность добавлять 25 – 30 % запаса. Получим: 24 Вт + 30 % = 31.2 Вт. Округляем до ближайшей стандартной мощности БП — 30 Вт.

Мне для подключения необходимо 3.5 метра ленты (в двух словах на потолке будет каркас из гипсокартона в виде полукруга, по периметру этого каркаса будет расположена лента). Мощность куска ленты длиной 3.5 м — 16.8 Вт, округляем до целого числа – 17 Вт.

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 3.5 м и полной мощностью 17 Вт.

Запас по мощности берем 30 %, получим: 17 Вт + 30 % = 22 Вт. Выбираем ближайший блок стандартной мощностью 24 Вт.

Правильная и бесперебойная работа светодиодной ленты и блока возможна лишь при наличии у данного прибора 25 — 30-процентного запаса мощности это обеспечить блоку питания необходимый запас мощности для его корректной работы.
