Какая толщина стали должна быть у входной двери: Оптимальная толщина входной двери

Содержание

Какая толщина металла должна быть у входной двери?

Металлоконструкции уверенно завоёвывают первые позиции, вытесняя ранее привычные деревянные. Важный момент, который нужно учитывать при их выборе – толщина стали. Этот параметр напрямую влияет на взломостойкость. Квартирные двери – это надёжная защита от проникновения третьих лиц. Для этих целей в полотне устанавливают рёбра жёсткости, а также, по желанию клиента, могут снабдить его ещё и бронеконвертом.

Противопожарные двери должны эффективно противостоять огню. И в этом немалую роль играет листовая сталь – чем она толще, тем дольше не разрушится под воздействием открытого пламени. Какая толщина металла может быть у двери?

Два листа металла разной толщины

Толщина двух листов металла

Лист 1 мм легко гнется

Лист 1,5 мм не сгибается

При покупке двери обращайте внимание на её вес — конструкции легче 70 кг выполнены из тонкой стали.

Что говорит ГОСТ

Государственный стандарт чётко регламентирует толщину стали листа металлической входной двери. Этот параметр обозначен минимум в 1,5 мм. Причём точно такая же толщина у листа полотна противопожарных дверей. В первом случае числовой показатель не случаен. Если допустить, что он ниже, например, 1,2 мм, то дверное полотно легко вскрывается ножом для консервных банок. Для огнеупорных конструкций этот параметр также имеет большое значение. Чем он больше, например, 2 мм, тем дольше сможет изделие противостоять открытому пламени.

Рынок наводнён китайской продукцией, среди которой можно встретить входные двери в квартиру толщиной 20 мм (полотно). В них на лист стали приходится менее 1 мм. Это так называемые модели эконом класса.

Их не только можно легко вскрыть подручными средствами. На них появляются вмятины от любого механического воздействия, например, от случайного нажатия, а если ткнуть в их обычной отвёрткой, то можно сделать дырку без особых усилий.

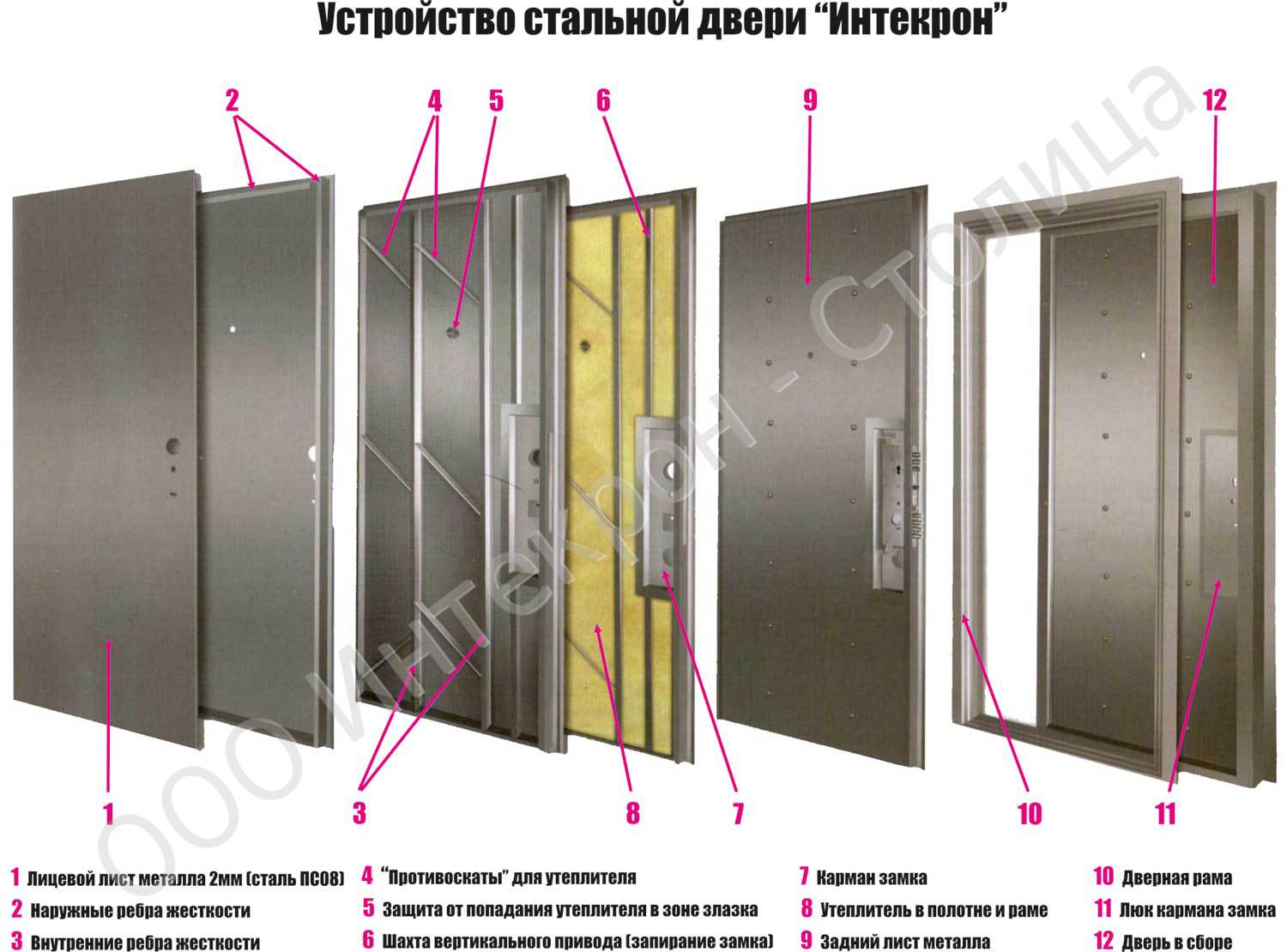

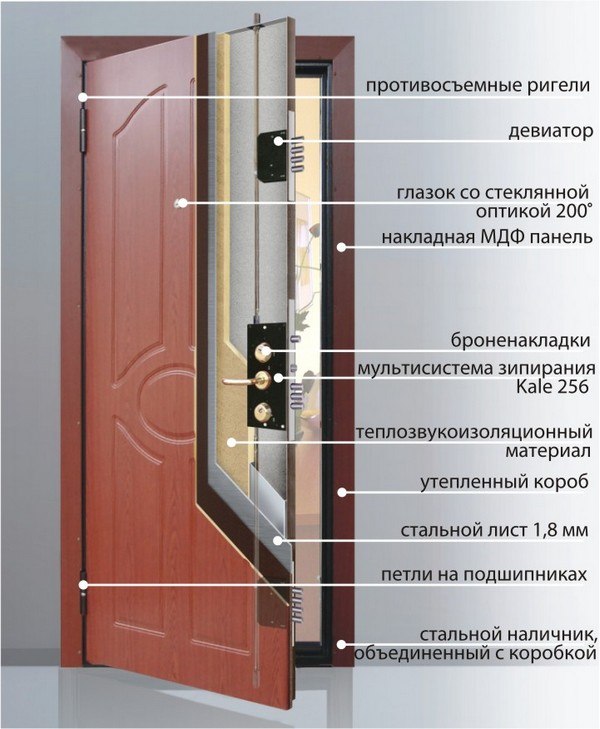

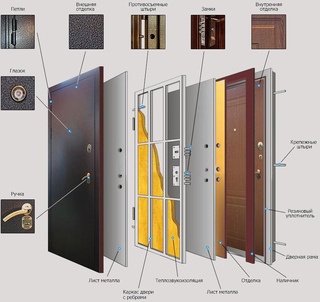

Внутри дверного полотна для увеличения прочности и устойчивости к взлому устанавливаются рёбра жёсткости. Толщина их стенки колеблется в пределах 1–3 мм. Если меньше, смысла в таких рёбрах жёсткости не будет, если бóльше, тоже нецелесообразно – увеличится вес конструкции, но не её прочность.

Особняком стоят бронированные металлоконструкции. Их изготавливают из стальных листов 5 мм. Нужно понимать, что такие изделия – штучный товар, который устанавливается лишь в помещениях специального назначения. Весят они намного больше классических моделей, травмоопасны, поэтому всегда оснащаются доводчиком.

Толщина металлической двери (с коробкой и без неё)

Важно значение этого параметра как в совокупности, так и по отдельности. Какой толщины должна быть входная дверь? Оптимальным считается значение 30–40 мм. Это стандартная толщина двери, причём не только в плане хорошей защиты от воров. В такие изделия отлично устанавливаются запорные механизмы сувальдного типа.

Если конструкция получает внешнюю отделку – плиты МДФ или ламинат, толщинный параметр может увеличиться и составлять уже 50 или все 80 мм. В такой блок сложно установить замки – элементарно будет не хватать стандартной длины ключа, которую придётся наращивать.

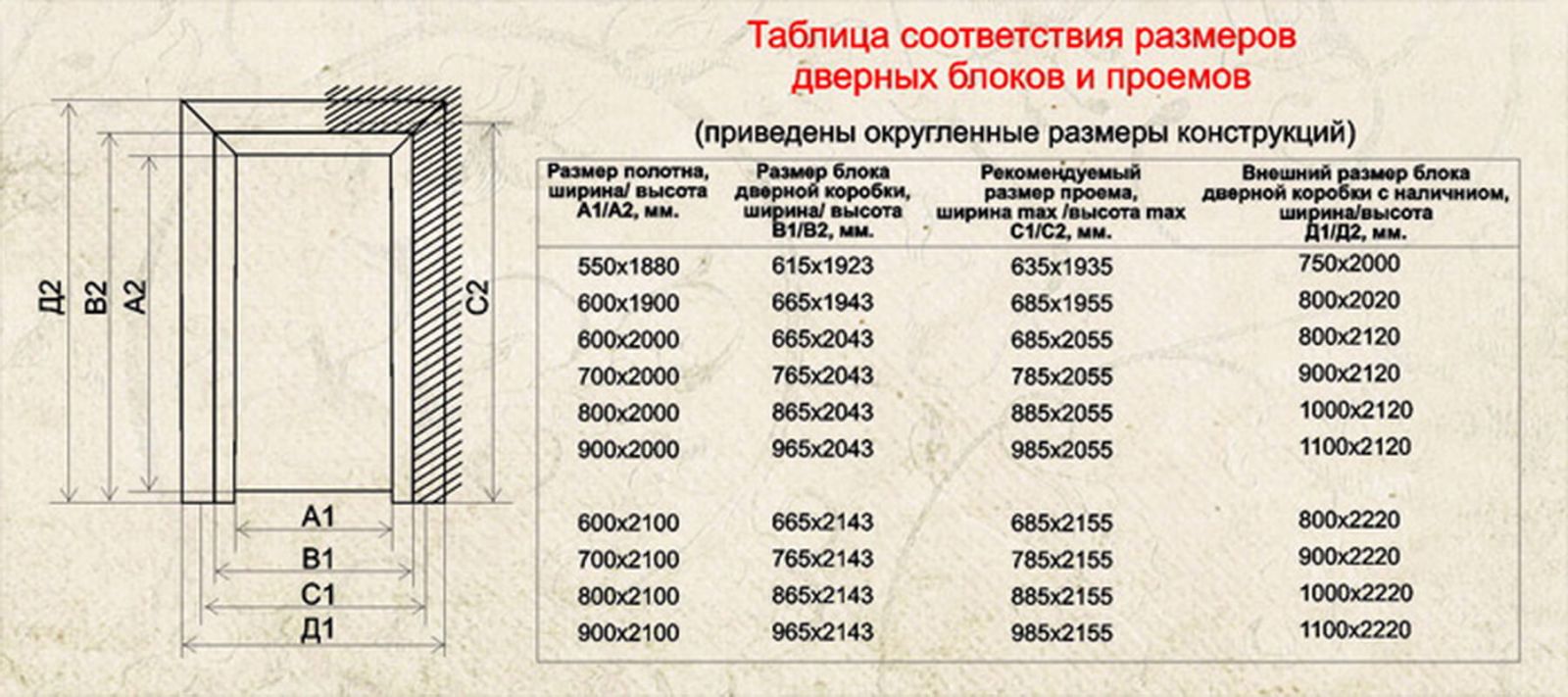

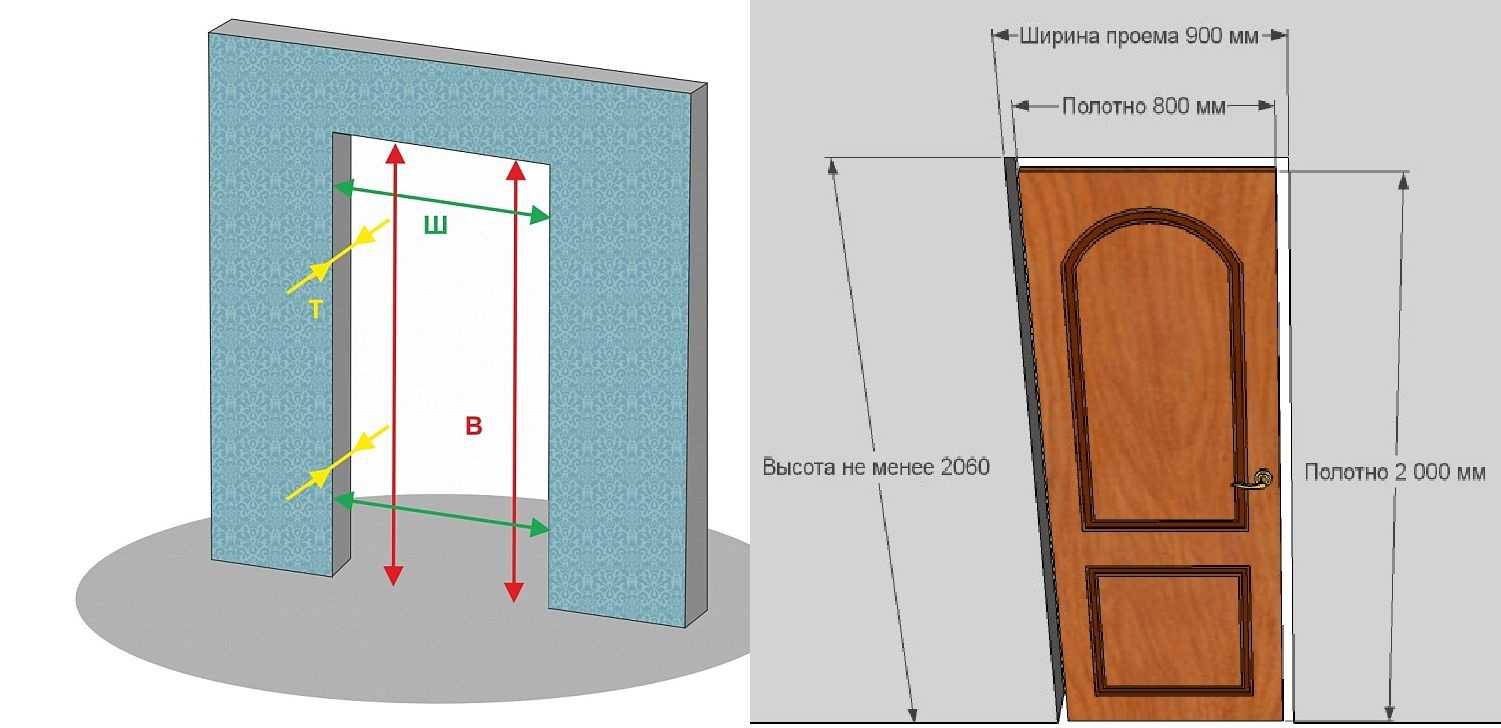

Толщина коробки металлической двери зависит от глубины проёма. Обычно это 80–90 см.

Особняком стоят металлоконструкции особого назначения. Толщина противопожарной двери колеблется в пределах показателей входных и составляет в среднем 70 мм, где основную часть берёт на себя огнеупорное заполнение – плиты минеральной или базальтовой ваты высокой плотности.

Компания «Тодес» производит металлоконструкции различного назначения на заказ. Вся продукция соответствует ГОСТ и имеет сертификаты соответствия.

Какая оптимальная толщина металла и полотна должна быть у входной двери

Считается, что чем толще лист стали во входной металлической двери, тем лучше. Однако это не совсем так. Существует государственный стандарт, который регламентирует этот показатель. Ошибочно думать, что толстолистовую конструкцию сложно взломать. С одной стороны это так – притвор не получится отжать подручными средствами. Однако злоумышленники часто не утруждают себя столь сложными действиями, быстро и легко вскрывая замок низкого класса взломостойкости.

Оптимальная толщина стали

В ГОСТе 31173-2016 указывается, что оптимальная толщина листа металла в дверях, устанавливаемых в жилые помещения, должна находиться в пределах 1,5-2,2 мм. Тем не менее, в продаже можно нередко встретить изделия, не соответствующие этому требованию. Как правило, это:

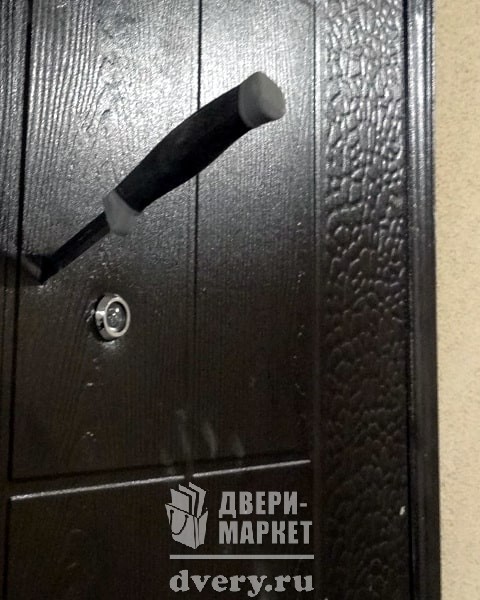

  • китайская продукция, которую можно продавить, просто оперевшись плечом, или пробить дырку в металле простым консервным ножом;
  • модели эконом-класса отечественных производителей с толщиной стали 1,2 мм, предназначенные для установки в технические помещения или надворные постройки, где взломостойкость неважна.

Более толстую сталь (3 или 4 мм) обычно берут для изготовления дверей по индивидуальному заказу для загородных коттеджей и особняков. Такие модели комплектуются замками III и IV уровня секретности, броненакладками, бронированными пластинами на дверное полотно, бронеконвертом.

Оптимальной толщиной листа стали для входных дверей в квартиру является 2 мм. Нужно помнить, что на вес металлической конструкции в большей степени влияет как раз этот показатель. Массивные модели комплектуются четырьмя подшипниковыми петлями. Их трудно открывать – это может стать проблемой, если в семье есть старики и маленькие дети. К тому же такие стальные конструкции может повести, особенно, если ограждающие стены хлипкие.

Элитные железные двери имеют, как правило, большой вес. Их рекомендуется обязательно комплектовать доводчиком.

Каким бывает дверное полотно в толщину

Это зависит от нескольких факторов:

  • сечения используемого ребра жесткости – чем больше, тем толще получится дверное полотно и коробка;
  • толщины отделочного материала – массив дерева, панели МДФ и ламинат не бывают тонкими (соответственно более 25 и 16 мм), потому что должны сохранять прочность при случайном механическом воздействии.

Двери для частного дома с терморазрывом всегда толще стандартных моделей. Они имеют три уплотнительных контура, толщину дверного полотна 70 мм, коробки 100 м. Типовые конструкции с теплоизоляцией тоньше – соответственно 40 и 50 мм.

Изготовим металлоконструкции любого назначения под заказ. Предварительно вызовите замерщика. Мастер снимет мерки и проконсультирует по продукции. Получить дополнительную информацию можно по телефону.

Какой толщины должна быть входная дверь

Толщина полотна – один из критериев, которым руководствуются покупатели при выборе входной конструкции. Считается, что от этого показателя зависит надежность всей конструкции и её сопротивляемость к взлому.

Отметим, что на толщину полотна влияет несколько факторов:

  • тип отделки;
  • характеристики листового металла;
  • сечение встроенных в полотно ребер жесткости.

Средняя толщина входной двери отечественного производства варьируется в пределах 50-90 мм. Если данный показатель менее 50 мм, в конструкцию сложно установить замок сувальдного типа. Если более 90 мм, требуется усиление петлевой системы, что приведет к увеличению стоимости изделия. Входные двери в частный дом могут достигать показателя в 10 см. Это уместно для конструкций, которые эксплуатируются в условиях улицы: в более толстую створку можно установить большее количество материала-утеплителя.

Какая должна быть толщина металла входной двери

Используемые материалы определяют вес конструкции и напрямую сказываются на её стоимости. Металлические двери от производителя изготавливаются из листов стали, полученных во время холодного или горячего проката. Профили и уголки, образованные в процессе горячей прокатки, более чувствительны к появлению ржавчины и коррозии. В технической документации на изделие горячекатаный металл обозначается, как ГОСТ №19903. Холоднокатаная дороже предыдущего материала и отличается высокой устойчивостью к атмосферным воздействиям (ГОСТ №19904).

Именно из холоднокатаной стали производит металлоизделия компания «Клинский дверник». Чем она толще, тем выше стоимость. При этом на цену влияет не только стоимость материала, но и особая схема установки конструкции, необходимость оснащения полотна мощными петлями и усиленной рамой.

Для создания входных дверей используются листы разной толщины. Изделия до 1 мм, подходят для установки в хозяйственных постройках, в которых редко хранятся ценные вещи. Надежные входные двери в квартиру создаются на основе стали 1,5-2,5 мм. Наш завод выпускает двери для квартиры из стали с минимальной толщиной 2 мм. Для прочных железных дверей загородного дома или коттеджа этот показатель достигает 3-4 мм.

Какой толщины должна быть входная дверь в квартиру и дом

Одним из наиболее серьезных параметров, значимо влияющих на эксплуатационные характеристики изделия, является толщина полотна входной двери. Это вполне объяснимо, так как от этого показателя зависят прочность входной конструкции, ее взломостойкость, долговечность и надежность. Не удивительно, что при выборе стальной двери, не важно, речь идет о частном доме или квартире, практически всегда покупатель в первую очередь, обращает внимание на толщину полотна, коробки и используемой при изготовлении листовой и профильной стали.

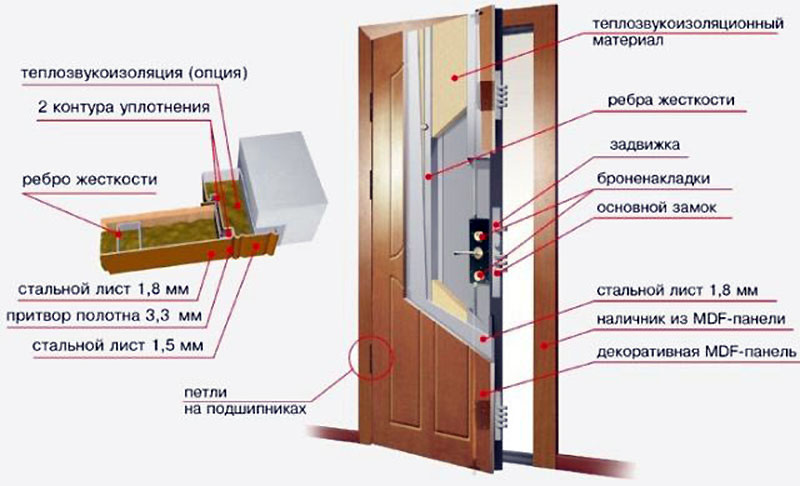

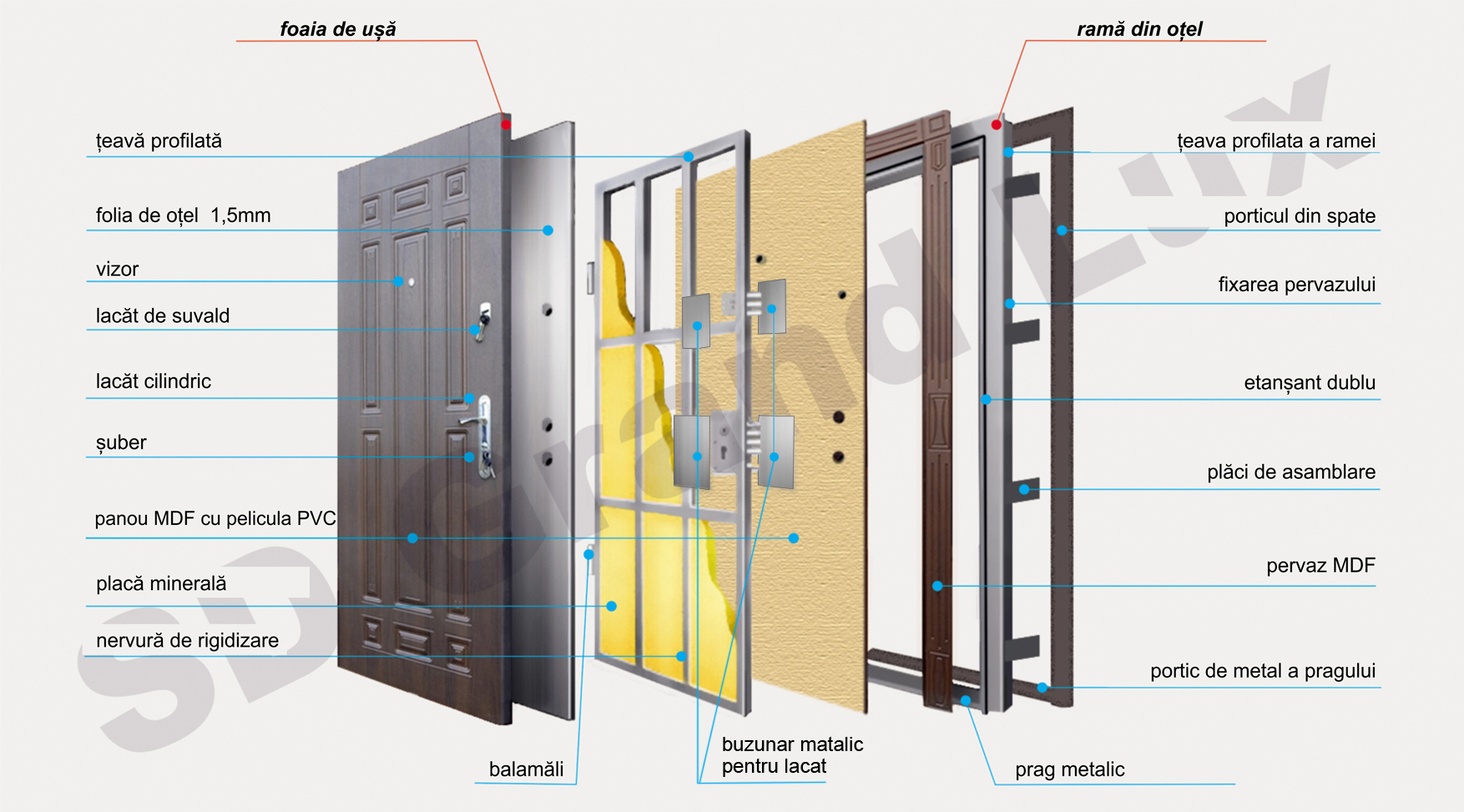

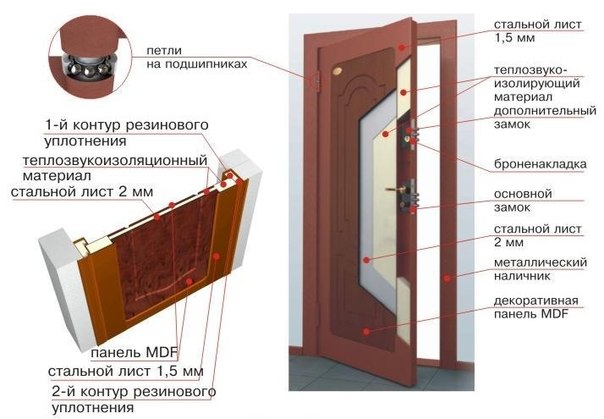

Из чего складывается толщина входной двери

Для того, чтобы грамотно ответить на вопрос, какой толщины выбрать входную дверь, необходимо понимать, из чего формируется этот параметр. Очевидно, что для разных частей изделия значимыми являются различные факторы. Например, толщина полотна складывается из нескольких составляющих:

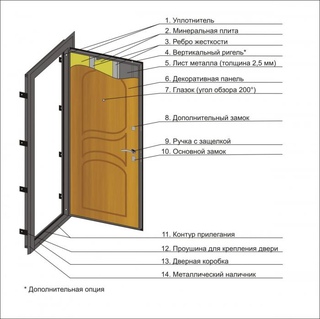

  • Каркас створки. Он обычно выполняется из профильного металла и дополнительно усиливается ребрами жесткости. Внутри находится наполнение из теплоизоляционного материала, толщина которого всегда равняется аналогичному показателю каркаса;
  • Два стальных листа, которыми каркас обшивается с обеих сторон. Их толщина регулируется ГОСТами;
  • Декоративное покрытие. В зависимости от вида отделочного материала и технологии его использования толщина может весьма заметно различаться. Это вполне логично, так как слой краски и облицовка из массива древесины имеют существенно отличные друг от друга параметры.

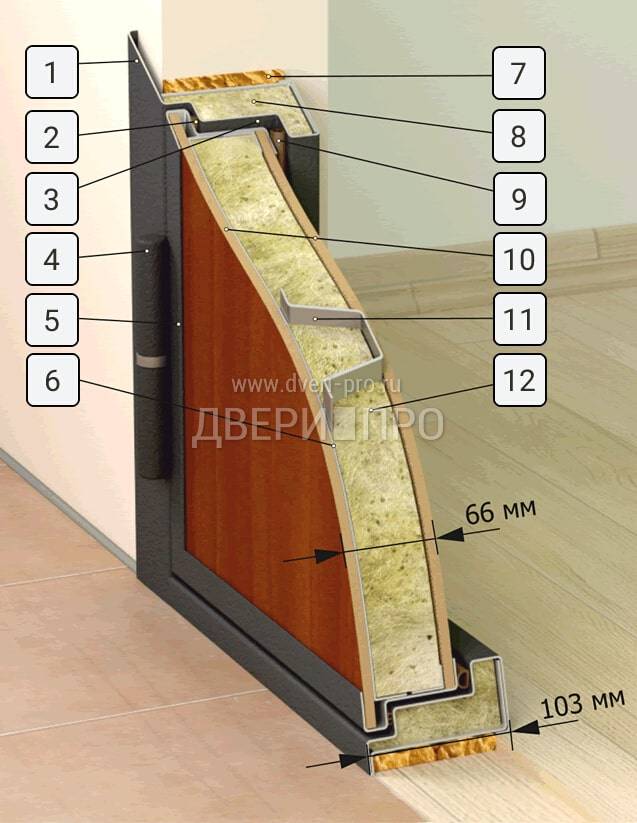

Толщина коробки входной двери определяется характеристиками профильного металла, который используется при ее изготовлении. Именно он выступает главной составляющей, так как наполнитель занимает отведенное для него внутреннее пространство, а в качестве отделки обычно используется покраска, слой которой чрезвычайно тонок. Например, популярное порошково-полимерное покрытие имеет стандартную толщину 60-80 мкм, то есть 0,06-0,08 мм.

Оптимальная толщина полотна металлической двери

Действующие сегодня стандарты и нормы не устанавливают минимальные параметры толщины полотна и коробки входной двери. В них содержаться, главным образом, требования к составным частям указанных конструктивных элементов, в частности, листовой и профильной стали. Однако, некоторые типовые характеристики, касающиеся указанных деталей металлических дверей, все-таки привести вполне возможно.

В частности, в соответствии со сложившейся в настоящее время практикой, обычная входная дверь должна быть толщиной от 5 до 7 см. Эти параметры считаются стандартными и учитывают требования, связанные с минимальным размером стального листа, используемого при изготовлении, и профильного металла, которые обеспечивает достижение необходимых прочностных параметров всей конструкции. Важно отметить, что при применении отделки из панелей МДФ, ламината или массива дерева, толщина полотна может быть несколько выше, в зависимости от характеристик выполненного декоративного покрытия, которые не нормируются действующими сегодня стандартами.

Важно отметить, что указанные параметры характерны для обычных входных дверей. Если речь идет о противопожарных конструкциях из металла, их толщина может быть несколько больше и достигать 7-10 см. Это объясняется использованием более толстого листового и профильного металла, что ведет к серьезному утяжелению изделия. В результате серьезно усложняется не только установка подобной стальной двери, но и ее дальнейшая эксплуатация.

Толщина коробки входных конструкций из металла также не указывается в ГОСТах. Однако, принято считать минимально возможной величиной этого показателя 80-84 мм. При этом достаточно часто на практике изготавливаются изделия, коробка которых имеет 100 мм в толщину, а для бронированных и противопожарных дверей – даже 120 мм.

Толщина стального листа входных дверей

Действующие сегодня в России ГОСТы и СНиПы намного больше внимания уделяют такому параметру, как толщина стального листа входной двери. Во-первых, установлен минимальный размер этого показателя для обычных изделий, который равняется 1,5 мм. Однако, большинство серьезных производителей используют более толстую сталь. Это объясняется вполне логичным желанием увеличить ее прочностные и защитные характеристики.

Поэтому на практике оптимальная толщина металла для входной двери составляет 1,8-2,0 мм. При этом стандартами установлена и максимальная величина этого параметра, которая для обычных изделий равняется 2,2 мм. Это связано с тем, что дальнейшее увеличение показателя ведет к резкому росту массы конструкции, что при установке в квартиру или частный дом вызовет ненужные проблемы с установкой и последующей эксплуатацией.

Однако, в некоторых случаях для изготовления стальных дверей может применяться и более толстая сталь. Например, ГОСТом разрешается при производстве бронированных и противопожарных конструкций использовать металл, толщина которого составляет 3, 4 и даже 6 мм. Последний показатель является максимальным. Конечно же, подобные двери не устанавливаются на входе в загородный коттедж или квартиру, а обычно используются в специализированных помещениях, например, комнатах для хранения оружия, сейфовых и т.д.

Какая толщина металла должна быть во входных дверях

Карантин закончился, магазин работает в штатном режиме.

О толщине металла в бронированных дверях ходят множество слухов, домыслов и прочих рассуждений, в которых присутствуют различные точки зрения. Почти каждый производитель высказывает собственное видение этого аспекта, множество мнений высказываются на дверных форумах. В результате большого объема информации вместо прояснения этого довольно важного вопроса, ответ порой становится более неясен, чем был для этого. Между тем, сложного ничего нет, если разложить все по полочкам, что мы и сделаем.

Металл 0,4 – 0,6 мм

Таким металлом обшиваются так называемые бронированные китайские двери, знакомые всем. Двери с такой толщиной металла не имеют класса противостояния взлому, они довольно легко вспарываются консервным ножом, поэтому говорить о взломостойкости как таковой не приходится.

Металл 0,8 – 0,9 мм

Металл 0,8 мм встречается в самых бюджетных вариантах отечественных производителей. Это конечно, не самый лучший вариант, но он кардинально отличается от китайского — в таких дверях используется металл холодной прокатки, усиливающей его прочностные характеристики. Поэтому, если дверь стоит на видном месте, то можно ограничиться и этим вариантом. В теории, если в дверях мощный каркас, не позволяющий произвести отжим (отгиб) полотна и замки защищены пластинами и защитной фурнитурой, то можно получить сравнительно неплохой вариант двери, но это скорее относится к области фантастики — в дверях такого ценового диапазона все подчинено снижению стоимости и вы должны четко осознавать, что эти двери обычно имеют первый, самый низкий класс противостояния взлому.

Металл 1 – 2 мм

С этой толщины начинается комплектация дверей среднего ценового диапазона, занимающих львиную долю рынка как в Одессе, так и Украине в целом. Элитные бренды используют в своих дверях металл от 1,5 мм до 2 мм, производители обычного уровня комплектуют двери одномиллиметровой обшивкой. Такой металл можно считать приемлимым вариантом — резать его точно не будут, куда важнее прочие конструктивные особенности: защита замков (сувальдного и цилиндрового), устройство каркаса и его жесткость, устройство штырей-антисрезов. Последние порой являются чуть ли не декоративным элементом и при разрушении петель могут не выполнить свою функцию.

В целом, обшивка 1 – 1,5 мм обеспечивает достаточно надежную на бытовом уровне защиту, не увеличивая при этом вес полотна до такой степени, при которой требуется значительное усиление всей конструкции в целом, влекущее увеличение стоимости двери.

Металл 2 – 4 мм

Двери с такой толщиной обшивки встречаются сравнительно редко. Причина очевидна — увеличение веса двери влечет за собой усиление всей дверной конструкции: каркаса, коробки и особенно петель. Соответственно, возрастает цена. А вот вопрос о взломостойкости остается открытым. Да, конечно дверь с трехмиллиметровой обшивкой прочнее двери с полуторамиллиметровым металлом — это бесспорно. Но если взять две абстрактные двери с указанными обшивками, одинаковой комплектацией и защитой замков, но все уже не так явно. Большинство силовых методик неприменимы — отгибать их не будут, замки защищены фурнитурой. Если будут сверлить и резать болгаркой, то разрежут и высверлят обе.  Остается самый вандальный способ — вырывание с дверной коробкой, но тут на первое место выходит прочность коробки и методика ее крепления. В общем, пища для размышлений есть.


Вывод можно подвести такой: все зависит от конструкции двери, места назначения и использования входных дверей. Есть места, где китайские двери могут оказаться оптимальным вариантом, есть ситуации, когда действительно нужна толстая обшивка. Важнейшим фактором являются особенности конструкции — это относится ко всем без исключения дверям.
Для получения доступа к механике сувальдного замка порой пробивают и просверливают полотно. Сделают это, как уже говорилось, с любым металлом. Но если установлена защитная каленая пластина, то произвести разрушающие действия будет практически невозможно. Цилиндровый замок должен быть защищен защитной фурнитурой, при слабом каркасе следует обратить внимание на наличие крабовой системы. И, конечно, очень важна взломостойкость самих замков: открытие их манипуляционными способами никто не отменял — именно так открывают двери аварийные службы.

Как видим, толщина обшивки является достаточно весомым фактором, но общая взломостойкость двери зависит не только от нее.

Какой должна быть толщина металла входной двери | Статьи

Выбор входной двери — важный вопрос. От того, насколько ответственно вы подойдете к его решению, зависит ваша безопасность и спокойствие. Однако, вопреки стереотипам, наиболее массивная дверь не всегда оказывается лучшим вариантом.


Какой должна быть толщина металла входной двери?

Ключевые качества, которыми должна обладать дверь — надежность и прочность. Эти параметры зависят от множества критериев:

  • качество стали,

  • наличие не менее 3 ребер жесткости в конструкции,

  • наполнители внутри полотна,

  • защитные элементы — от взломостойких замков до противосъемных механизмов.

И даже то, насколько профессионально будет произведен монтаж, играет очень важную роль.

К сожалению, зачастую при выборе двери покупателя интересует только толщина металла. Важность этой характеристики переоценена, поскольку её нельзя рассматривать в отрыве от других особенностей входной двери. Однако и в этом вопросе следует разобраться.

Сразу поясним, что мнение «чем толще металл, тем лучше дверь» — ошибочно. Давайте рассмотрим, какую толщину можно считать оптимальной. Для этого условно разделим возможную толщину на несколько диапазонов.

Менее 1,2 мм

Толщина металла в диапазоне 0,8-1,2 мм плохо подходит для входных дверей. Самое простое объяснение, почему не стоит выбирать дверь с листом стали, например, в 1 мм — такой металл легко разрезать даже консервным ножом. Поэтому говорить о безопасности даже не приходится.Кроме того, если металл тоньше 1,2 мм, при установке внутренней декоративной панели он просто может деформироваться, так же как и от обычного сильного нажатия.

От 1,2 мм до 1,5 мм

В диапазоне 1,2 – 1,5 мм металл уже достаточно прочный, но не слишком тяжелый. Поэтому для открытия двери даже ребенку не нужно будет прилагать больших усилий, не будет риска травм, как от толстых входных дверей с огромным весом.

От 1,5 мм до 2 мм

Этот диапазон можно назвать оптимальным. Толщина металла от 1,5 мм до 2 мм идеальна потому, что:

  • обеспечивает достаточную общую жесткость конструкции;

  • при этом нет ни малейшего риска деформации из-за веса декоративной панели;

  • взломать дверь силовыми методами уже не просто.

Общий вес при этом остается всё еще допустимым, как и в диапазоне 1,2 - 1,5 мм. Ни у пожилых людей, ни у детей не возникнет трудностей с открытием и закрытием двери из-за того, что она слишком тяжелая.

А для того, чтобы входная дверь была еще более надежной, иногда используется дополнительный слой металла в районе замка.

Более 2 мм

Двери с толщиной металла свыше 2 мм имеют ряд существенных недостатков. Они слишком тяжелые, и это вызывает трудности с монтажом и эксплуатацией. Для такой двери рекомендуется использовать дополнительные петли (всего их должно быть не меньше 3-4). И даже с дополнительными петлями необходима постоянная регулировка, они могут провисать, а дверной проем рискует разрушиться под таким весом. Добавьте к этому высокую стоимость, и станет ясно, что затраты на слишком толстую дверь неоправданны.

Таким образом, установка входных дверей с металлом толщиной более 2 мм обычно не имеет смысла, если только речь не идет о бытовых помещениях со специальными требованиями.

Оптимальной толщиной металла остается диапазон от 1,2 до 2 мм. Именно такими характеристиками обладают входные двери, представленные в нашем каталоге.

Если у вас возникли вопросы, обращайтесь к нашим менеджерам по телефону или при помощи онлайн-чата.

Оптимальная ширина входной металлической двери

Чтобы ответить на этот вопрос, нужно разобраться: а почему плотная сталь делает входную дверь более прочной и долговечной? Металлические двери производят уже много лет, и испытания не раз подтвердили: именно прочная стальная конструкция лучше других противостоит негативным факторам извне:

  • силовые воздействия – например, если по двери много раз стучат тяжелым предметом или пытаются выбить;
  • попытки взлома – грабителям прочные и толстые входные стальные двери с усиленными замками не по силам;
  • шум с лестничной площадки или с улицы, пыль и неприятные запахи, холод – с этими дверями всегда комфортно.

На что влияет толщина металла?

Если вы не знаете, какая должна быть толщина металла входной двери, то первым делом стоит проконсультироваться с менеджерами магазина. Не стоит верить распространенному мифу о том, что чем толще металл, тем прочнее и надежнее дверь. Да, тонкая сталь – тоже не вариант, но и самую толстую и более дорогую тоже не всегда нужно выбирать.

Вот что делает входную дверь прочной:

  • Качество стали, из которой делают металлический лист, а также толщина всего дверного полотна. В этом плане лучшими станут двери от производителя. Например, мы сами делаем входные металлические двери и тестируем как материалы, так и готовую продукцию.
  • Элементы жесткости конструкции и материал наполнителя. Признаки качественной входной двери – наличие как минимум трех ребер жесткости для прочности и долговечности, а также современного наполнителя, который обеспечит тепло- и шумоизоляцию.
  • Класс взломостойкости дверных замков (чем выше – тем лучше), крепкие петли и наличие защитных элементов (это девиаторы или противосъемные ригели), а также качество монтажа в дверной проем. Мы сами устанавливаем двери нашего производства.

Какая толщина стали – оптимальная?

Оптимальная толщина входной двери в квартиру – не менее 1,2-2 мм. Лучшие варианты – это двери с толщиной стали максимум 2.0 мм. А что касается толщины полотна, то тут могут быть разные варианты – от 50 до 70 мм. На общую толщину двери влияет не только плотность стали, но и параметры утеплителей и декоративных панелей.

Экономить нельзя ни на стали, ни на утеплителе. Например, вы выбрали дверь с более плотным стальным листом, но с наполнителем из гофрокартона. Это не лучший вариант: у такой двери прочность будет слабенькой. Правильное решение – стальные входные двери с наполнителями из минеральной ваты, пенобетона или пенополиуретана.

Какая толщина стали лучше?

Толщина стали у входной металлической двери может быть разной. Вот основные варианты:

  • Менее 1,2 мм. Если вы заметили бюджетную дверь с толщиной стали 0,8-1,2 мм, то не спешите с покупкой. Такой лист часто деформируется уже во время монтажа декоративной панели. И даже если вы установите эту дверь без проблем, она не защитит дом или квартиру от грабителей, которые легко ее вскроют килечным ножом.
  • От 1,2 до 2 мм. Двери с такой толщиной стального листа уже получше. Они часто входят в среднюю ценовую категорию. Их взломать уже сложнее, а если производитель защитит замковую область дополнительным слоем металла, то такая дверь прослужит долго и защитит жилье от грабителей.
  • Более 2 мм. Это двери с толщиной стали 2,5-4 мм. Они прочные и взломостойкие, но стоят дороже. Еще одна особенность – большой вес. Ребенку или пожилому человеку пользоваться ими будет сложнее. Если будете ставить такие двери, то учитывайте и прочность дверного проема – иначе он разрушится.

Так что же выбрать?

Толщина металла входной двери должна быть средней или чуть выше средней. Вот почему:

  • В дверь с тонким стальным листом нельзя поставить взломостойкий замок. А слишком толстый лист стали утяжелит дверь, которая после установки быстро расшатает дверной проем, не рассчитанный на высокие нагрузки. Правильный выбор – толщина двери 2-3 мм, если другое не предусмотрено особенностями объекта.
  • Тонкая дверь с дешевым наполнителем не защитит вашу квартиру или дом от шума извне и от холода. Ее можно ставить только на дачу, а в квартиру, загородный дом или офис лучше выбирать более прочное дверное полотно с современным наполнителем, ребрами жесткости, контурами уплотнения и взломостойким замком.
  • Установки слишком толстой металлической двери оправдана, если важно обеспечить максимальную защиту квартире или офису, в которых есть ценности. Еще на этапе монтажа нужно предусмотреть как минимум четыре мощных петли и проверить стены – некачественная кирпичная кладка ведет к трещинам и деформациям.

Как видите, с выбором толщины входной металлической двери в частный дом, квартиру или офис все предельно ясно. Главное – понимать, для чего вам нужна дверь с теми или иными параметрами. Мы готовы помочь вам с выбором двери из каталога, а также сделать дверь под заказ с доставкой, подъемом на этаж и установкой.

Сталь

против входных дверей из стекловолокна: какую купить? | Том Адамс

Сталь против входных дверей из стекловолокна: какую купить?

Входные и входные двери и рамы вашего дома - это больше, чем просто средство входа в ваш дом: они задают общий тон внешнего вида вашего дома, возможно, даже в большей степени, чем окна вашего дома или сад перед палисадником.

Если вы хотите получить лучшие входные двери, вам повезло! В этом месяце мы посвящаем блог сравнению некоторых плюсов и минусов входных дверей из стали и стекловолокна, чтобы помочь вам найти новые двери, которые подходят именно вам.Если вы хотите воспользоваться нашими вариантами Provia (Signet или Embarq), выбор за вами!

Стальные входные двери
Плюсы стальных дверей

Если вы ищете относительно менее дорогую дверь, лучше всего подойдет стальной вход. Стальные двери обычно стоят от 700 до 2000 долларов за установку, что обычно дает им более низкую цену, чем деревянные или более дорогие двери из стекловолокна. Одним из преимуществ стальных дверей является то, что они обеспечивают более прочный барьер против злоумышленников благодаря своей прочности и прочности.Стальные двери также энергоэффективны и отлично подходят для изоляции теплого воздуха зимой. Они идеально подходят, если вы ищете что-то безопасное и доступное. Однако не все стальные двери одинаковы. В больших коробчатых магазинах обычно продается стальная поверхность толщиной от 24 до 26, которая очень пластична и имеет толщину примерно как банку из-под газировки. С другой стороны, стальные двери Provia имеют толщину 20 калибра, что составляет примерно четверть толщины.

Оборотные стороны стальных дверей

Среди их недостатков, стальные двери имеют тенденцию к образованию вмятин и царапин больше, чем двери из стекловолокна, а царапины на стальных дверях могут привести к развитию ржавчины. Кроме того, стальные входные двери имеют более высокую теплопроводность, чем стекловолокно - в зависимости от погоды дверь может быть очень горячей или холодной на ощупь. Если ваша стальная входная дверь рассчитана на много солнечного света, ее необходимо выкрасить в яркий светлый цвет. В противном случае темный цвет поглотит слишком много тепла и повредит дверь. Проверьте и спросите у производителя двери его гарантию на более темные цвета. Наконец, стальные двери, вероятно, не для вас, если вы хотите более традиционный, деревенский вид.

Входные двери из стекловолокна
Плюсы дверей из стекловолокна

Если вы ищете что-то, не требующее особого ухода и имеющее лучший внешний вид, имитирующий дерево, стекловолокно может стать отличным выбором. В отличие от дверей других типов, двери из стекловолокна не расширяются и не сжимаются при изменении температуры, что делает их идеальными для влажных или суровых условий. В условиях хорошей погоды дверь из стекловолокна может прослужить 15 или 20 лет без ремонта или покраски. Двери из стекловолокна, известные своей высокой прочностью и безопасностью, также обладают высокой энергоэффективностью, даже больше, чем стальные двери, и сравнительно более устойчивы к вмятинам и царапинам. Последние модели дверей из стекловолокна, такие как Signet и Embarqs, передают вид дерева и являются наиболее энергоэффективными дверями, произведенными в Соединенных Штатах. Только в Провии есть дверь с изоляцией R-10.

Недостатки дверей из стекловолокна

При дешевом изготовлении двери из стеклопластика могут потрескаться в холодную погоду - в противном случае у качественных дверей из стекловолокна не так уж много недостатков.Стоимость качественной предварительно установленной входной двери из стекловолокна может составлять от 1200 до 2500 долларов, что делает их немного дороже, чем стальные двери, которые обычно находятся в диапазоне от 700 до 2000 долларов.

Если вам нужна дверь из стали или стекловолокна, замена окон на заказ в Ярдли или окно Андерсена в Дойлстауне, позвоните нам сегодня!

Толщина полого металлического каркаса

Какой калибр для полых металлических рам? Толщина металла - это просто толщина металлических листов, используемых для изготовления рамы или двери. Термин «Гейдж» использовался до 1970 года, но он больше не используется в ASTM или ANSI. Поскольку этот термин все еще широко используется в словаре сегодня, люди часто используют его, чтобы указать, какой толщины они хотят свои полые металлические каркасы.

Полые металлические рамы для коммерческих дверей бывают трех основных вариантов толщины.

16 Калибр - 0,053 дюйма

Самый тонкий калибр, используемый для полых металлических дверных коробок коммерческого назначения, - 16 калибра. Это сверхпрочный металл, который чаще всего используется в зданиях.Калибр 16 имеет толщину 0,053 дюйма и может быть изготовлен из холоднокатаной стали или из отожженной оцинкованной стали для защиты от ржавчины. Его можно использовать с деревянными дверьми для коммерческих предприятий или с пустотелыми металлическими дверями из стали толщиной 18 или 16 дюймов. Общее практическое правило для пустотелых металлических дверей состоит в том, что размер полых металлических дверей на 2 больше, чем размер рамы, поэтому для рамы размером 16 дюймов рекомендуется использовать полые металлические двери 18 калибра.

14 Датчик - 0,067 дюйма

14 калибр - это следующая толщина, используемая для полых металлических каркасов. Толщина этого манометра составляет 0,067 дюйма, и он используется в тяжелых условиях эксплуатации, требующих повышенных нагрузок.Он обычно используется для наружных проемов, потому что он намного прочнее. Также может изготавливаться из холоднокатаной стали или отожженного гальванического металла. Рекомендуется для использования с пустотелыми металлическими дверями толщиной 16 или 14 мм.

Датчик 12 - 0,093 дюйма

И, наконец, полые металлические рамы 12 калибра - это вариант для максимальной нагрузки при чрезвычайно высокой вероятности неправильного обращения. Эти оправы часто можно найти в исправительных учреждениях или в местах с чрезвычайно интенсивным использованием. Толщина металла калибра 12 составляет 0,093 дюйма. Эти рамы также имеют стандартную высоту упора 3/4 дюйма по сравнению со стандартным упором 5/8 дюйма на рамах калибра 16 и 14. Сталь калибра 12 также ограничена по типу доступного профиля, поэтому обязательно проконсультируйтесь с вашим дистрибьютором рам, прежде чем выбирать этот калибр металла.

По любым вопросам, касающимся того, какая толщина полого металлического каркаса подходит для вашего применения, не стесняйтесь обращаться к представителю компании Beacon Commercial Door & Lock. Мы предложим вам решения и ответим на ваши вопросы.

Рекомендуемое руководство по выбору и использованию стандартных стальных дверей

Назначение

Установить руководящие критерии для выбора и использования стандартных стальных дверей 1–3⁄4 ″ и 1–3⁄8 ″.

Выбор

Стандартные стальные двери подразделяются на четыре уровня: уровень 1 - 1-3⁄4 ″ и 1-3⁄8 ″ стандартная нагрузка, уровень 2 - тяжелые условия 1-3⁄4 ″, уровень 3 - 1-3⁄4 ″. сверхтяжелые условия и уровень 4 - максимальная нагрузка 1-3⁄4 дюйма.

Каждый из четырех уровней, указанных выше, предлагает ряд строительных моделей и конструкций, отвечающих архитектурным требованиям по предпочтениям и внешнему виду. Стандартные модели стальных дверей - заподлицо, бесшовные, с перекладиной и рельсом.

Рекомендуемые минимальные требования к калибру для различных уровней и моделей стандартных стальных дверей указаны в таблице 1.

Использование

Выбор стандартных стальных дверей для общего использования осуществляется путем анализа таких критериев, как частота использования, включая подверженность и степень возможного злоупотребления. Другими критериями, которые следует учитывать при выборе двери, являются: соответствие местным строительным нормам и правилам пожарной безопасности; требования к звукоизоляции и / или изоляции; архитектурный дизайн и внешний вид.

Таблица 2 представляет собой справочное пособие для сравнения дверей для стандартных, тяжелых, сверхтяжелых и максимальных условий эксплуатации с общими эксплуатационными требованиями в рамках классификации зданий.Если указаны дополнительные уровни и модели дверей, рекомендуется дальнейший анализ для каждой конкретной работы.

При обнаружении необычных или особых условий использования дверей свяжитесь с представителем Института стальных дверей для консультации и руководства.

Банкноты

Допуски - Все значения, которые не имеют определенных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма.(1,6 мм). Вес или сила должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если указаны только отрицательные допуски, допускается превышение размеров по усмотрению производителей.

Калибр в сравнении с толщиной - Хотя термин «калибр» больше не используется для определения толщины материала, он все еще используется для обозначения дверей и рам для целей заказа. Таким образом, термин «толщина» используется при определении фактических размеров предмета, а «калибр» используется в контексте определения конкретной двери или рамы.

Таблица 1 - Марки и модели стандартных стальных дверей

Уровень

Модель

Полная или бесшовная

Строительство

Сообщение №

IP в

SI мм

1

Стандартный режим

1

20

0. 032

0,8

Полный промыв

2

Бесшовные

2

для тяжелых условий эксплуатации

1

18

0,042

1

Полный промыв

2

Бесшовные

3

Особо тяжелые условия

1

16

0.053

1,3

Полный промыв

2

Бесшовные

3

* Стойка и рейка

4

Максимальная нагрузка

1

14

0,067

1,6

Полный промыв

2

Бесшовные

* Стайли и рельсы 16-го калибра; скрытые панели, если указано, имеют размер 18.

Полные технические характеристики конструкции стандартной стальной двери и доступные размеры см. В ANSI / SDI A250.8, Спецификации для стандартных стальных дверей и рам (SDI-100) и ANSI / SDI A250.4 Процедура испытаний и критерии приемлемости для физических Долговечность для стальных дверей, рам и анкеров рам .

Стандартные спецификации для стандартных стальных дверей и рам (SDI-100)

1 Общий

1,1 Область применения

Эта спецификация для стандартных распашных стальных дверей и рам предлагает множество вариантов, подходящих для любого коммерческого применения.Здесь определены конкретные уровни производительности дверей и рам. SDI-108 «Руководство по выбору и использованию стандартных стальных дверей» следует использовать в качестве руководства. Настоящий стандарт не должен служить препятствием для разработки новых, модифицированных или улучшенных продуктов, соответствующих целям данной спецификации.

Эта спецификация охватывает размеры, дизайн, материалы, общие требования к конструкции и отделке стандартных стальных дверей и рам. SDI-100 предназначен для определения стандартных элементов, не подлежащих изменениям.Продукты, определенные в этом стандарте, продемонстрировали успешную работу в соответствии с установленными процедурами тестирования и физическим использованием (см. Раздел 1.2).

Пользователь несет ответственность за согласование информации, содержащейся в данном документе, с применимыми строительными и / или пожарными требованиями.

1.2 Справочные документы

1.2.1 Стандарты SDI

  • SDI-108-2010 Рекомендуемое руководство по выбору и использованию стандартных стальных дверей
  • SDI-111-2009 Рекомендуемые детали для стандартных стальных дверей, рам, аксессуаров и связанных компонентов
  • SDI-112-2008 (R2014) Оцинкованные (оцинкованные / отожженные) стандартные стальные двери и рамы
  • SDI-117-2013 Производственные допуски для стандартных стальных дверей и рам
  • SDI-118-2012 Основные требования к противопожарной двери, противопожарной дверной раме, раме фрамуги / бокового света и оконной раме
  • SDI-124-2016 Обслуживание стандартных стальных дверей и рам
  • SDI-134-2014 Глоссарий терминов для пустотелых металлических дверей и рам

1. 2.2 Стандарты ANSI

  • ANSI / UL 10B Огнестойкие испытания дверных узлов 10-е издание, 7 февраля 2008 г., редакции до 16 февраля 2015 г. включительно
  • ANSI / UL 10C Стандарт для испытаний на огнестойкость дверных узлов положительным давлением , 3-е издание, 9 июня 2016 г.
  • ANSI / UL 1784 Стандарт для испытаний на утечку воздуха дверных узлов и других средств защиты открывания , 4-е издание, 17 февраля 2015 г.
  • ANSI / NFPA 80-2016 Стандарт для противопожарных дверей и других средств защиты открывания
  • ANSI / NFPA 252-2017 Стандартные методы огнестойких испытаний дверных узлов
  • ANSI / SDI A250.3-2007 (R2011) Процедура испытаний и критерии приемки для заводской отделки стальных дверей и рам
  • ANSI / SDI A250.4-20011 Процедура испытаний и критерии приемки на физическую прочность для стальных дверей, рам, анкеров рам и арматуры
  • ANSI / SDI A250. 6-2003 (R2009) Рекомендуемая практика для армирования оборудования на стандартных стальных дверях и рамах
  • ANSI / SDI A250.10-R2011 Процедура испытаний и критерии приемки для окрашенных стальных поверхностей с грунтовкой для стальных дверей и рам
  • ANSI / SDI A250.11-2012 Рекомендуемые инструкции по монтажу стальных рам (ранее SDI-105)
  • ANSI / BHMA A156.115-2014 Подготовка оборудования для стальных дверей или стальных рам

1.2.3 Стандарты ASTM

  • ASTM A1008-2016 Стандартная спецификация для стального листа, холоднокатаного, углеродистого, конструкционного, высокопрочного низколегированного, высокопрочного низколегированного с улучшенной формуемостью, упрочнения в растворе и закалки в печи
  • ASTM A568-2015 Стандартные технические условия на сталь, лист, углерод, конструкционные и высокопрочные, низколегированные, горячекатаные и холоднокатаные, Общие требования для
  • ASTM A1011-2017 Стандартные технические условия на сталь, листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные с улучшенной формуемостью и сверхвысокую прочность
  • ASTM A653-2015e1 Стандартная спецификация для стального листа, покрытого цинком (оцинкованный) или цинк-железный сплав (отожженный гальваническим способом) методом горячего погружения
  • ASTM A879-2012 (R2017) Стандартные технические условия для стального листа, покрытого цинком с помощью электролитического процесса, для приложений, требующих обозначения массы покрытия на каждой поверхности
  • ASTM A924-2010 Стандартная спецификация общих требований к стальному листу с металлическим покрытием методом горячего погружения

1. 3 Сертификационные чертежи и спецификации оборудования

Предполагается, что для этих элементов не потребуются разрешительные чертежи и что опубликованные производителем данные вместе с настоящим стандартом предоставят всю необходимую информацию. Если указано, рабочие чертежи должны быть представлены на утверждение до производства и / или доставки продукта на объект. Они должны показывать возвышения каждой конструкции двери, детали конструкции двери и методы сборки секций, расположение оборудования, размеры и формы материалов, способы крепления и крепления, типы и детали дверной коробки, а также требования к отделке.SDI-111, «Рекомендуемые детали и инструкции для стальных дверей, рам и аксессуаров» и SDI-106, «Рекомендуемая номенклатура стандартных типов дверей», должны использоваться в качестве руководств при разработке необходимого перечня изделий.

1.4 Классификация - уровень, характеристики, модель

Для каждого из следующих уровней и моделей должны быть предусмотрены двери, рамы, анкеры рамы и арматура оборудования, чтобы соответствовать требованиям уровней характеристик, указанных ниже. Материал, используемый при производстве этих продуктов и компонентов, должен соответствовать таблицам 2, 3 и 4 этого документа.Уровни физических характеристик определяются путем тестирования сборок в соответствии с ANSI / SDI A250.4, «Процедура испытаний и критерии приемки для физической износостойкости стальных дверей, рам, анкеров рам и арматуры». См. Разделы 2.3.1.1 и 2.3.1.2, где описано полное и бесшовное.

Уровень 1 и уровень физической эффективности C

Стандартные условия работы 1-3 / 8 ″ (34,9 мм) и 1-3 / 4 ″ (44,5 мм)
Модель 1 - Полная заподлицо
Модель 2 - Бесшовные

Уровень 2 и уровень физической эффективности B

Для тяжелых условий эксплуатации 1-3 / 4 ″ (44.5 мм)
Модель 1 - Полная заподлицо
Модель 2 - Бесшовные

Уровень 3 и уровень физической производительности A

Extra Heavy-Duty 1-3 / 4 ″ (44,5 мм)
Модель 1 - Полный заподлицо
Модель 2 - Бесшовные
Модель 3 - Стойка и направляющая

Уровень 4 и физическая производительность уровня A

Максимальные нагрузки 1-3 / 4 ″ (44,5 мм)
Модель 1 - Полный заподлицо
Модель 2 - Бесшовные

1. 5 Размеры
Стандартные двери и рамы имеют размер, соответствующий проемам, указанным в таблице 1.

Таблица 1 - Стандартные размеры отверстий

Ширина * футы в дюймах 2’0 ″ 2’4 ″ 2’6 ″ 2’8 ″ 2’10 ” 3’0 ″ 3’4 ″ 3’6 ″ 3’6 ″ 3’10 ” 4’0 ″
мм 610 711 762 813 864 914 1016 1067 1118 1168 1219

Примечание : Размеры указаны только для одинарных дверей; равные пары дверей используют вдвое больше указанной ширины.Пара дверей может состоять из двух разной ширины.

Высота двери 1-3 / 4 ″ фут-дюйм 6’8 ″ 7’0 ″ 7’2 ″ 7’10 ” 8’0 ″
мм 2032 2134 2184 2388 2438
Двери 1-3 / 8 ″ фут-дюйм 6’8 ″ 7’0 ″ 7’2 ″
мм 2032 2134 2184

2 продукта

2. 1 Общий

2.1.1 Характеристики стали

Вся сталь, используемая для изготовления дверей, рам, анкеров и аксессуаров, должна соответствовать как минимум одному или нескольким из следующих требований.

2.1.1.1 Холоднокатаная сталь должна соответствовать ASTM A1008, «Стандартные спецификации для стального листа, холоднокатаного, углеродистого, конструкционного, высокопрочного низколегированного и высокопрочного низколегированного с улучшенной формуемостью» и A568, «Стандартные технические условия на стальные листы, углеродистые, высокопрочные, низколегированные, горячекатаные и холоднокатаные, Общие требования к.”

2.1.1.2 Горячекатаная, травленая и промасленная сталь должна соответствовать ASTM A1011 «Стандартные технические условия на стальные листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с Улучшенная формуемость »и A568,« Стандартные технические условия на стальные, углеродистые и высокопрочные, низколегированные, горячекатаные и холоднокатаные, общие требования к. »

2.1.1.3 Если указано, сталь с цинковым покрытием горячего цинкования должна быть легированной и соответствовать требованиям ASTM A924, «Стандартные технические условия для общих требований к стальному листу с металлическим покрытием методом горячего погружения» и A653, « Стандартные спецификации для стального листа, покрытого цинком (гальванизированный) или цинк-железным сплавом (отожженным гальваническим способом) методом горячего погружения.”Вес покрытия должен соответствовать или превышать минимальные требования для покрытий с общей плотностью 0,4 унции / фут² (122 г / м²) с обеих сторон, то есть A40 (ZF120). Для получения дополнительной информации см. SDI-112 «Стандартные стальные двери и рамы с цинковым покрытием (гальваническое / отожженное)».

2.1.1.4 Если для анкеров и принадлежностей указана оцинкованная сталь и предоставляется сталь с электролитическим цинкованием, она должна соответствовать ASTM A591 «Стандартные технические условия на стальной лист с электролитическим цинковым покрытием для легкого покрытия [ Масса] Приложения. Минимальный вес покрытия должен соответствовать классу «B», т. Е. 0,075 унции / фут² (22,9 г / м2).

2.1.2 Противопожарные двери и рамы к ним

2.1.2.1 Противопожарные двери и рамы

Если указано либо для целей страхового рейтинга, либо для соответствия строительным нормам, производители должны предоставить тип противопожарной двери и рамы в сборе, который был исследован и / или успешно испытан на огнестойкость в соответствии с последней редакцией ANSI / UL10B «Огнестойкие испытания». дверных сборок », ANSI / UL10C,« Огнестойкие испытания дверных сборок положительным давлением »или ANSI / NFPA 252,« Огнестойкие испытания дверных сборок.«Сборка должна быть идентифицирована этикетками и / или утвержденной идентификационной маркировкой агентства, признанной компетентным органом. Этикетка двери должна указывать применимый рейтинг огнестойкости для данной конструкции двери. См. Приложение «A» и SDI-118, «Основные требования к противопожарной двери» для получения дополнительной информации.

2.1.2.2 Дымозащитные двери

Если указано, производители должны предоставить тип противопожарной двери и рамы в сборе, который был исследован и / или успешно испытан в соответствии с последней редакцией ANSI / UL1784 «Испытание дверных узлов на утечку воздуха».См. Дополнительную информацию в SDI-118, «Основные требования к противопожарной двери».

2.1.2.3 Стальные астрагалы на противопожарных дверях

Если это требуется в листинге производителя или ANSI / NFPA 80 «Противопожарные двери и противопожарные окна», должен быть предоставлен стальной перекрывающий астрагал.

2.1.2.4 Жалюзи для противопожарных дверей

Если указано, противопожарные двери должны иметь жалюзи с противопожарной маркировкой. См. SDI-118, «Основные требования к противопожарным дверям» для получения информации о приемлемых методах маркировки. ВНИМАНИЕ: ПРОКЛАДКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬСЯ В ДЫМОУСТОЙЧИВЫХ ВОРОТАХ, ДВЕРЯХ С ОСВЕЩЕНИЕМ ИЛИ ОБОРУДОВАНИИ ДЛЯ ПОЖАРНОГО ВЫХОДА

2. 1.3 Грунтовка

Двери и рамы должны быть тщательно очищены и химически обработаны для обеспечения максимальной адгезии краски. Все поверхности двери и рамы, открытые для обзора, должны быть покрыты заводским слоем антикоррозийной грунтовки, высушенной на воздухе или запекшейся. Отделка должна соответствовать требованиям для приемки, изложенным в ANSI / SDI A250.10, «Процедура испытаний и критерии приемки для грунтованной окрашенной стальной поверхности для стальных дверей и рам». Необходимо соблюдать надлежащее хранение на рабочей площадке, как указано в Разделе 4.1.

2.1.4 Финишная краска заводского нанесения

Если указано, двери и рамы должны быть окрашены на все поверхности двери и рамы, открытые для обзора. Финишная краска, наносимая заводом-изготовителем, должна соответствовать эксплуатационным требованиям и критериям приемки, изложенным в ANSI / SDI A250.3, «Процедура испытаний и критерии приемки для финишных покрытий, наносимых заводом-изготовителем для стальных дверей и рам. »Проконсультируйтесь с отдельными производителями о наличии продукции и выборе цвета. Необходимо соблюдать надлежащее хранение на стройплощадке, как указано в Разделе 4.1.

2.1.5 Финишная краска, применяемая в полевых условиях

Если двери и рамы не окрашены в заводских условиях, в полевых условиях необходимо нанести совместимый слой отделочной краски. Финишная краска должна быть типа, рекомендованного для использования на загрунтованной стали. Обратитесь к документации производителя дверей и коробок за описанием используемого грунтовочного покрытия.

2.1.6 Допуски

SDI-117 «Производственные допуски для стандартных стальных дверей и рам» должны применяться к указанным стандартным стальным дверям и рамам.

Примечание: Все значения, которые не имеют определенных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма (1,6 мм). Вес или сила должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если указаны только отрицательные допуски, допускается превышение размеров по усмотрению производителей.

2.1.7 Процедуры испытаний

Продукция, поставляемая в соответствии с настоящим стандартом, должна продемонстрировать успешную работу по следующим установленным стандартным методам испытаний:

  • ANSI / SDI A250.3 - Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам.
  • ANSI / SDI A250.4 - Процедура испытаний и критерии приемки на физическую прочность для стальных дверей, рам, анкеров рам и арматуры.
  • ANSI / SDI A250.10 - Процедура испытаний и критерии приемки для грунтованных окрашенных стальных поверхностей для стальных дверей и рам.

2.1.8 Расчетные зазоры

2.1.8.1 Расстояние между дверью и рамой должно составлять максимум 1/8 дюйма (3,2 мм) как для одинарных, так и для парных дверей.

2.1.8.2 Зазор между стыковочными краями пар дверей должен составлять 3/16 дюйма (4,8 мм) ± 1/16 дюйма (1,6 мм). Для огнестойких применений зазоры между стыковочными краями пар дверей должны составлять 1/8 дюйма (3.2 мм) ± 1/16 ″ (1,6 мм).

2.1.8.3 Зазор, измеренный от нижней части двери до нижней части рамы (выточка), должен составлять не более 3/4 дюйма (19,1 мм), если не указано иное. Подрезы противопожарных дверей должны соответствовать требованиям ANSI / NFPA 80 «Противопожарные двери и противопожарные окна».

Таблица 2 - Толщина стали / поверхности дверей

Уровень Модель Минимальная толщина MSG № (1)
дюймов мм
1 1 0.032 0,8 20
2 0,032 0,8 20
2 1 0,042 1,0 18
2 0,042 1,0 18
3 1 0,053 1,3 16
2 0,053 1,3 16
3 См. Разд.2.3.3 Конструктивные особенности 16
4 1 0,067 1,7 14
2 0,067 1,7 14

(1) MSG No. используется только в справочных целях.

2.1.8.4 Зазор между лицевой стороной двери и упором должен составлять от 1/16 дюйма (1,6 мм) до 3/32 дюйма (2,4 мм).

2.1.8.5 Все зазоры, если иное не указано в этом документе, должны иметь допуск ± 1/32 ″ (0,8 мм).

2.1.9 Толщина стали (см. Таблицу 2)

2.2 Сравнение стандартного калибра производителя (MSG) с минимальной толщиной стали

Минимальная толщина стали для каждого конкретного калибра рассчитана на основе опубликованных данных Underwriters Laboratories Inc. и должна использоваться только в справочных целях.

2. 3 Конструктивные особенности

2.3.1 Дверные поверхности и кромки

2.3.1.1 Полная промывка

Каждая лицевая сторона двери должна быть сформирована из единого стального листа, толщина которого определена в Таблице 2. На поверхности сторон не должно быть видимых швов. На краях дверей разрешен вертикальный шов во всю высоту.

2.3.1.2 Бесшовные

В дополнение к требованиям, предъявляемым к дверям заподлицо, не допускаются видимые швы по вертикальным краям. Если требуется бесшовная дверь, по усмотрению производителя должен использоваться один из следующих методов:

  • Вертикальный шов с заполнением кромок, гладкая обработка
  • прерывисто сварные швы с заполнением кромок, шлифовка гладкая
  • Сплошной шов зачищенный гладкий

2.3.1.3 Дверные края

Кромки дверей должны быть изготовлены с использованием следующих различных профилей:

  • Square Edge - кромка двери под углом 90 ° к лицевой стороне
  • Beveled Edge - кромка двери, которая не находится под углом 90 ° к лицевой стороне двери (стандартный скос составляет 1/8 дюйма (3,2 мм) на 2 дюйма (50,8 мм) - узкая сторона двери соприкасается с остановка рамы при закрытой двери

Если не указано иное, кромки дверей будут изготавливаться в соответствии со стандартом производителя для этой модели.

2.3.1.4 Концевые каналы или заглушки

Верх и низ двери должны быть закрыты либо заподлицо, либо перевернутыми каналами или затворами. Каналы или затворы должны иметь минимальную толщину материала 0,042 дюйма (1,0 мм).

2.3.1.5 Декоративные грани

Если указано, дверные поверхности должны быть изготовлены из текстурированной и / или рельефной стали. Эти материалы должны соответствовать требованиям таблицы 2.

2.3.2 Конструкция сердечника

Конструкция сердечника остается на усмотрение производителя.

Двери следующих основных конструкций соответствуют эксплуатационным требованиям документов, перечисленных в разделе 2.1.7:

  • Соты из крафт-бумаги
  • Полистирол
  • Полиуретан
  • Минеральная плита
  • Вертикальные стальные ребра жесткости

Это не должно ограничивать разработку альтернативных материалов сердечника, отвечающих требованиям к рабочим характеристикам, указанным выше.

2.3.3 Конструктивные особенности - Стойка и направляющая - Панель заподлицо

Стойки и рельсы должны быть не менее 0.053 ″ (1,3 мм) из холоднокатаной или оцинкованной стали. Углы дверей должны быть скошенными или стыкованными. Угловые стыки должны быть усилены изнутри, сварены и отшлифованы так, чтобы косые стыки не появлялись на дверных поверхностях. Если указано, промежуточные рельсы должны стыковаться встык и либо постоянно механически закрепляться, либо привариваться к дверным стойкам с внутренней стороны. Стыковые стыковые швы должны оставаться видимыми. Центральные панели должны быть изготовлены из холоднокатаной или оцинкованной стали с минимальной толщиной 0.042 ″ (1,0 мм) и должен быть усилен стандартным материалом сердцевины производителя. Лицевые стороны панели должны быть заподлицо с поверхностями периметра и должны быть соединены с примыкающими элементами периметра сваркой или постоянным механическим креплением. Если указано, панели должны быть утоплены вместо заподлицо. Утопленные панели должны быть усилены и закреплены, как указано для скрытых панелей. Арматура должна соответствовать таблице 4 и располагаться, как указано в таблице 5.

2.3.4 Освещение Vision

Если указано, что двери имеют застекленные проемы, должен поставляться стандартный комплект освещения от производителя.

2.3.5 Двери с жалюзи

Если указано, двери должны иметь жалюзи. SDI-111C, «Рекомендуемые детали жалюзи для стандартных стальных дверей» следует использовать в качестве руководства при детализации / указании жалюзи.

2,4 Рамки

2.4.1 Общие

Предоставить стальные рамы для дверей, фрамуг, боковых окон, стоек, внутренних остекленных панелей и других проемов, если это указано. Предусмотрите либо рамы в сборе с разборкой на месте, либо сварные рамы, как указано.

Эксплуатационные испытания должны проводиться на трехсторонних дверных коробках и соответствующих дверных конструкциях. Разнообразие и сложность проемов, содержащих транец, боковые фонари или другие подобные конфигурации, исключают использование этих методов испытаний на таких конструкциях.

SDI 134 Глоссарий терминов для пустотелых металлических дверей и рам и SDI-111, Рекомендуемые детали для стандартных стальных дверей, рам, аксессуаров и связанных компонентов следует использовать в качестве руководства при разработке деталей каркаса.

2.4.1.1 Нокдаун-рамы

Если не указано иное, рамы должны поставляться в разобранном виде и должны иметь жестко сблокированные соединения рамы, чтобы поддерживать выравнивание и гарантировать работоспособность готовых шпангоутов при сборке на месте. Эти рамы могут состоять из профилей с одинарным или двойным пазом.

2.4.1.2 Рамы для существующих проемов в гипсокартоне

Если каркасы предназначены для установки в существующую конструкцию из гипсокартона, они должны быть из гипсокартона надвижного типа. Эти рамы не доступны с приваренными уголками. Стыковая стеновая рама с существующими стеновыми анкерами также может быть установлена ​​в существующую конструкцию стены из гипсокартона. Этот тип рамы доступен с приваренными уголками.

2.4.1.3 Сварные рамы

Сварные рамы, необходимые для соответствия этому стандарту, должны поставляться с торцевым сварным швом, если иное не указано как сварные полнопрофильные, цельносварные или непрерывно сварные.

Таблица 3 - Минимальная толщина стали / рамы

Уровень Толщина MSG No.(1)
дюймов мм
1 0,042 1,0 18
2 0,053 1,3 16
3 0,053 1,3 16
4 0,067 1,7 14

(1) MSG No. используется только в справочных целях.

Лицевая сварка: Стык между торцами головки и косяка должен быть полностью сварен дуговой сваркой по всей длине как внутри, так и снаружи. Остальные элементы профиля рамы, т. Е. Софит, упоры, валики, не привариваются . Лицевые швы должны быть отшлифованы и обработаны гладкими без видимых швов. Торцевые соединения на стыке стоек или между стойками и другими элементами каркаса должны быть полностью сварены дуговой сваркой снаружи, отшлифованы и обработаны гладкой.

Сварной полный профиль: (также определяется как полностью сварной или непрерывно сварной). Стыки между всеми элементами профилей головки и откоса, т. Е. Потолок, упоры, салазки, поверхности и возвратные поверхности, должны быть полностью сварены дуговой сваркой.Торцы и обратки могут быть сварены дуговой сваркой как изнутри, так и снаружи, все остальные элементы рамы должны быть сварены изнутри. Лицевые стороны и обратки должны быть отшлифованы и обработаны гладкой, без видимых швов. Стык на других элементах каркаса должен иметь вид тонкого шва с внешней стороны. Торцевые соединения на стыке стоек или между стойками и другими элементами каркаса должны быть полностью приварены снаружи только на лицевых поверхностях, сварные швы должны быть отшлифованы и обработаны до гладкости. Прилегающие стыки других элементов стоечного профиля не свариваются.

Сварные рамы должны иметь временную распорную планку только для целей транспортировки и погрузочно-разгрузочных работ. Этот временный распорный стержень должен быть удален, и для установки рамы следует использовать установочный распределитель, поставляемый установщиком. См. Подробности в ANSI / SDI A250.11, «Рекомендуемые инструкции по монтажу стальных рам».

2.4.2 Стандартные калибры производителей для рам

Таблица 3 должна использоваться для определения надлежащей толщины датчика для соответствующих уровней двери.

2.4.3 Рамы со стойками и транцевыми перекладинами

Стойки и поперечные балки должны быть соединены с соседними элементами сваркой (см. 2.4.1.3) или жестким механическим соединением, чтобы поддерживать соосность частей и гарантировать работоспособность готовых рам при сборке на месте. Если указано, вертикальные стойки должны быть снабжены анкерами в полу.

2.4.4 Анкеры рамы для стен

Предусмотреть рамы, отличные от надвижных из гипсокартона, как минимум с тремя анкерами на каждый откос, подходящие для конструкции примыкающей стены.Обеспечьте анкеры толщиной не менее 0,042 дюйма (1,0 мм) или проволокой диаметром 0,167 дюйма (4,2 мм). Рамы БОЛЕЕ 7’6 ″ (2286 мм) должны иметь дополнительный анкер.

2.4.4.1 Надвижные анкеры для гипсокартона

Надвижные рамы из гипсокартона должны иметь систему анкеров, которая является неотъемлемой частью рамы и позволяет устанавливать раму после того, как стена будет построена.

2.4.4.2 Анкеры основания

Предусмотреть каркасы, отличные от надвижных гипсокартонных, с анкерными анкерами не менее 0. 042 ″ (1,0 мм) для крепления к полу. Для стеновых условий, которые не позволяют использовать анкер в перекрытии, необходимо указать дополнительный анкер для откоса.

Таблица 4 - Минимальная толщина арматуры

Элемент оборудования Дверь Рама
дюймы мм Сообщение № (6) в дюймах мм Сообщение № (6)
Петля врезная 1-3 / 8 ″ [34.9 мм] Дверь (1) 0,093 2,3 12 0,093 2,3 12
Врезная петля 1–3 / 4 ″ [44,5 мм] Дверь (1) (2) 0,123 3,1 10 0,123 3,1 10
Врезной замок или ригель (1) 0,067 1,7 14 0,067 1,7 14
Замок с отверстием или засов (1) 0. 067 1,7 14 0,067 1,7 14
Болт с промывкой, передний (1) 0,067 1,7 14 0,067 1,7 14
Поверхностный болт (3) 0,067 1,7 14 0,067 1,7 14
Доводчик поверхностного нанесения (4) 0,067 1,7 14 0.067 1,7 14
Удерживающий открытый рычаг (3) 0,067 1,7 14 0,067 1,7 14
Тяговые пластины и штанга (3) 0,053 1,3 16 0,053 1,3 16
Устройство выхода на поверхность (3) 0,067 1,7 14 0,067 1,7 14
Петля для проверки пола 0. 167 4,2 7 0,167 4,2 7
Поворотный шарнир 0,167 4,2 7 0,167 4,2 7
Петли сплошные (5) Не требуется Не требуется
Отбойник / нажимная пластина Не требуется Не требуется

Примечание: Минимальная толщина стали для каждого конкретного калибра рассчитана на основе опубликованных данных Underwriters Laboratories Inc.
(1) Более тонкая сталь может использоваться, если резьбовые отверстия, используемые для установки оборудования, выдавлены для получения эквивалентного количества резьбы.
(2) Если арматура имеет угловую форму или форму канала, допускается 0,093 дюйма (2,3 мм).
(3) Если усиление отсутствует, требуется сквозное болтовое соединение с использованием распорок или половых болтов.
(4) Усиление должно происходить с обеих сторон.
(5) См. ANSI / SDI A250.6, «Рекомендуемая практика для армирования оборудования на стандартных стальных дверях и рамах.”
(6) MSG No. используется только в справочных целях.

2.4.5 Шарики для остекления

На сборках рамы, которые включают в себя остекленные проемы, рама должна быть снабжена штапиками, предназначенными для размещения указанных материалов остекления. Стеклянные штапики стыковать по углам. Планки остекления должны быть на защелках или на винтах.

2.4.6 Прерванные остановки

Если указано, упоры для межкомнатных дверных коробок должны заканчиваться над полом на высоте 6 дюймов (152.4 мм) стандартно, измеряется от низа рамы до низа упора. Упор срезается под углом 45 ° или 90 ° и закрывается приваренной стальной присадочной пластиной. Концевые упоры на рамах для светонепроницаемых дверей, дверей со звукоизоляцией, дверей с двойным выходом или дверей с свинцовым покрытием недоступны.

3 Подготовка оборудования

3.1 Арматура

Обеспечьте минимальные размеры арматуры, как указано в Таблице 4 и ANSI / SDI A250.6, «Рекомендуемая практика для армирования арматуры на стандартных стальных дверях и рамах.Для получения дополнительной информации см. A115.IG, «Руководство по установке дверей и оборудования».

3.1.1 Подготовка оборудования для врезки

Двери и рамы должны быть усилены, просверлены и нарезаны резьбой для установки врезных петель, замков, защелок и плоских болтов по мере необходимости. Подготовка должна осуществляться в соответствии со стандартами A115 и ANSI / SDI A250.6, «Рекомендуемая практика для армирования оборудования на стандартных стальных дверях и рамах», где это применимо.

3.1.2 Аппаратные средства поверхностного нанесения

Если указано, двери и рамы должны быть усилены для поверхностного оборудования. Сверление и / или нарезание резьбы должны выполняться другими лицами.

3.1.3 Функциональные отверстия

Подготовка для замков и / или выходных устройств должна включать усиления (как показано в таблице 4) и функциональные отверстия. Отверстия для обрезки и / или крепления в комплект не входят.

3.1.4 Анкерные или шарнирные петли, усиленные

Если указаны анкерные петли, должны быть предусмотрены соответствующие углубления и усиление.Монтажные отверстия должны быть просверлены на месте и нарезаны резьбой.

3.1.5 Подготовка петли

См. Таблицу 5. Двери высотой 6’8 ″ (2032 мм), 7’0 ″ (2134 мм) и 7’2 ″ (2184 мм) требуют подготовки трех (3) петель. Двери высотой от 7 футов 6 дюймов (2286 мм) до 8 футов 0 дюймов (2438 мм) требуют подготовки четырех (4) петель. Исключение: двери толщиной 1-3 / 8 ″ (34,9 мм) и высотой 6’8 ″ (2032 мм) должны быть подготовлены для изготовления двух петель.

3.1.6 Расположение оборудования

Оборудование должно располагаться в соответствии с таблицей 5. Остальное оборудование должно быть расположено в соответствии с указаниями производителя двери и / или оборудования. Сюда входят дверные доводчики, напольные петли, верхние дверные держатели, шарнир карманного типа и большинство специализированного оборудования.

Таблица 5 - Расположение оборудования

Замки, защелки, роликовые защелки и наборы с двумя ручками 38 ″ - 42 ″ (965 мм - 1067 мм) Центральная линия замка Форма выстрела в нижней части рамы
Устройства паники с ободом и врезкой
Цилиндрические и врезные замки (1) 48 ″ (1219 мм) до центральной линии удара от нижней части рамы
Толкающие пластины Центральная линия 45 ″ (1143 мм) от нижней части рамы
Тяговые пластины Центральная линия захвата на расстоянии 42 ″ (1067) от нижней части рамы
Комбинированная нажимная штанга Центральная линия 42 ″ (1067 мм) от нижней части рамы
Больничная тяга за руку Центральная линия нижнего основания находится на расстоянии 45 дюймов (1143 мм) от нижней части рамы с открытой снизу ручкой
Петли Верх До 11-3 / 4 ″ (298. 5 мм) от фаски рамы до центральной линии
петли
низ До 13 дюймов (330,2 мм) от нижней части рамы до центральной линии шарнира
Средний На равном расстоянии между верхними и нижними петлями

(1) Цилиндрические и врезные удары в тупик должны располагаться на расстоянии 48 дюймов (1219 мм) от нижней части рамы, если не указано иное.

4 Хранение, транспортировка и установка

4.1 склад на рабочем месте

Все двери и рамы должны храниться вертикально под навесом. Агрегаты должны быть размещены на деревянных подоконниках высотой не менее 4 дюймов (102 мм) или таким образом, чтобы предотвратить ржавчину или повреждение. Следует избегать использования невентилируемых пластиковых или брезентовых укрытий, которые могут создавать камеры влажности. Между дверцами должно быть предусмотрено пространство 1/4 дюйма (6,3 мм) для обеспечения циркуляции воздуха. Если обертка на дверце намокнет, ее нужно немедленно удалить. Правильное хранение на рабочем месте чрезвычайно важно для поддержания качества и целостности заводской краски.НЕПРАВИЛЬНОЕ ХРАНЕНИЕ материала ОКАЗЫВАЕТ отрицательно сказаться на способности краски, нанесенной на заводе, соответствовать требованиям ANSI / SDI A250.10, «Процедура испытаний и критерии приемки для окрашенных стальных поверхностей для стальных дверей и рам» или ANSI / SDI A250. 3, «Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам».

4.2 Установка в раму

4.2.1 Рамы должны быть установлены вертикально, ровно, жестко и с точным выравниванием, как рекомендовано в ANSI / SDI A250.11 «Рекомендуемые инструкции по монтажу стальных рам» и A115.IG, «Руководство по установке дверей и оборудования». Все рамы, кроме накладных из гипсокартона, должны быть прикреплены к прилегающей конструкции таким образом, чтобы сохранить свое положение и устойчивость. Накладные каркасы из гипсокартона устанавливаются в подготовленные стенные проемы в соответствии с инструкциями производителя.

4.2.2 Если при укладке каменной кладки требуется заливка, рамы должны быть скреплены или закреплены таким образом, чтобы давление раствора не приводило к деформации элементов рамы.Раствор следует перемешать до получения максимальной консистенции осадки 4 дюйма (102 мм) и вручную затереть на месте. Раствор, смешанный до более жидкой, «перекачиваемой» консистенции, использовать нельзя. Избыток воды из раствора тонкой консистенции вызовет преждевременную ржавчину стальных рам и возможную деформацию или изменение цвета некоторых стеновых конструкций. Стандартная защита строительного раствора в рамах не предназначена для затирки тонкой консистенции.

Стальные рамы

, включая огнестойкие, не требуют заливки цементным раствором. ЗАЗЕМЛЕНИЕ НЕ ИСПОЛЬЗУЕТСЯ ДЛЯ РАМКИ, УСТАНОВЛЕННОЙ В СУХИЕ СТЕНЫ.

4.3 Установка двери

Двери должны устанавливаться и закрепляться таким образом, чтобы они соответствовали рамам для достижения максимальной эффективности работы и внешнего вида. Двери должны быть отрегулированы для сохранения зазоров по периметру, как указано в Разделе 2.1.8. Установщик должен выполнить регулировку прокладок по мере необходимости, чтобы обеспечить соблюдение надлежащих зазоров.

4.4 Установка оборудования

Установка оборудования должна производиться в соответствии с рекомендациями и шаблонами производителя оборудования.Для получения другой соответствующей информации следует обращаться к A115.IG, «Руководство по установке дверей и оборудования» и ANSI / SDI A250.6, «Рекомендуемая практика армирования оборудования на стандартных стальных дверях и рамах».

4.5 Установка готовых лакокрасочных материалов

В дополнение к мерам предосторожности при хранении и обращении, указанным в Разделе 4.1, ОБЯЗАТЕЛЬНО, чтобы все другие черновые работы ДОЛЖНЫ быть завершены до установки готового окрашенного продукта заводского нанесения.

4.6 Обслуживание дверей и рамы

Установщик или конечный пользователь несет ответственность за надлежащее обслуживание дверей и рам в соответствии с SDI-124 «Техническое обслуживание стандартных стальных дверей и рам».

Приложения

Приложение A
(справочное)
Рекомендации по противопожарной двери

Испытания противопожарных дверей

Существует два основных метода испытаний на огнестойкость, которые используются для определения огнестойкости дверей.Первый - это ANSI / UL 10B, «Огнестойкие испытания дверных узлов», он называется нейтральным давлением; второй - это ANSI / UL 10C, «Испытания на огнестойкость дверных узлов положительным давлением», и он называется положительным давлением.

Разница между двумя методами испытаний заключается в расположении плоскости нейтрального давления в испытательной печи. В конце 1990-х годов метод испытаний, требуемый строительными нормами, был изменен на метод испытания на положительное давление. Это изменение было принято в Едином строительном кодексе (UBC) и Международном строительном кодексе (IBC) для распашных противопожарных дверей.

Противопожарные двери, требующие испытания любым методом, могут быть указаны путем вызова метода испытания или указания, что продукт должен соответствовать определенному разделу норм строительного кодекса модели.

Эти испытания включают в себя две фазы: фазу огневого испытания с использованием установленной кривой зависимости температуры от времени и фазу структурной целостности с использованием теста струи шланга, проводимого в соответствии с установленными критериями давления времени, определяемыми временем воздействия и площадью сборки. Чтобы быть допустимым комплектом противопожарной двери, устройство должно пройти обе фазы испытания.

В некоторых случаях, разрешенных строительными нормами, часть целостности (поток шланга) удаляется. Исключение этого требования отменяет использование сборки в качестве настоящей противопожарной двери.

Процедуры испытаний на огнестойкость также включают измерение температуры неэкспонированной поверхности через равные промежутки времени до 30 минут.

Испытание на огнестойкость не рассматривает и не измеряет количество дыма, просачивающееся через сборку. По этим критериям следует обращаться к ANSI / NFPA-105 «Установка дверных сборок дымоудаления» и ANSI / UL 1784 «Испытания на утечку воздуха дверных сборок».

Классы противопожарных дверей

Распашные стальные двери и рамы обычно испытываются как заподлицо (без остекления) в течение 3-часового периода времени. Это позволяет использовать их для всех более низких степеней защиты от огня. Освещение в дверях может быть разрешено на основании характеристик дверей заподлицо при оценке с использованием базы данных испытаний и опыта испытательной лаборатории или сертифицирующего агентства.

Типичные почасовые показатели для распашных стальных противопожарных дверей составляют 3 часа, 1-1 / 2 часа, 3/4 часа и 1/3 часа.Эти рейтинги используются следующим образом:

3 часа - Отверстия в противопожарных стенах, которые разделяют одно здание на зоны пожара, обычно стены рассчитаны на 4 часа.

1-1 / 2-часовой - Проемы в ограждениях вертикальных коммуникаций через здания и в 2-х часовых перегородках, обеспечивающих горизонтальные отводы огня. Их также можно использовать в качестве дверей без остекления для проемов в наружных стенах, подверженных сильному воздействию огня снаружи здания.

3/4 часа - Проемы в перегородках, рассчитанных на 1 час (или меньше) между комнатами и коридорами, или другое разделение помещений.С некоторыми ограничениями по освещению их также можно использовать для облицовки наружных стен, подверженных умеренному или легкому возгоранию снаружи здания. 3/4-часовая противопожарная дверь может также использоваться как дверь для контроля дыма и тяги.

1/3 часа (20 минут) - Двери этого класса используются для защиты проемов между жилыми помещениями и коридорами, а также там, где борьба с задымлением является первоочередной задачей. Их также можно использовать в качестве дымовой перегородки в коридорах.

Повышение температуры противопожарной двери

Кроме того, согласно строительным нормам и правилам в таких областях, как ограждения вертикальных коммуникаций или в зонах хранения опасных материалов, может требоваться оценка превышения температуры.Значения превышения температуры указывают на максимальную температуру, превышающую температуру окружающей среды, на неэкспонированной поверхности через 30 минут после начала испытания на огнестойкость. Известны три категории: 250 ° F (121 ° C), 450 ° F (232 ° C) или 650 ° F (343 ° C), причем рейтинг 250 ° F (121 ° C) является наиболее термически эффективным. Двери с температурой выше 650 ° F (343 ° C) не считаются дверьми с повышением температуры.

Маркировка противопожарной двери

Двери и рамы могут иметь ярлыки или знаки признанного стороннего сертификационного агентства, приемлемые для компетентного органа.Таблички с противопожарной дверью должны указывать почасовую нагрузку и либо ход защелки для одноточечных замков, либо иметь пометку «Противопожарная дверь должна быть оборудована оборудованием для пожарного выхода». Этикетки на противопожарных дверях также могут указывать рейтинг превышения температуры.

Дверные таблички могут быть металлическими (устанавливаются сваркой, клепкой или закручивающимся винтом) или майларовые. Наличие этикетки - единственный метод подтверждения того, что дверь имеет рейтинг.

Метки кадров, за исключением особых случаев, не указывают почасовую оценку.Рамы противопожарных дверей предполагают рейтинг установленной противопожарной двери или рейтинг, соответствующий классу стены, в которой она установлена, в зависимости от того, что меньше.

Этикетки на раме могут быть из металла (устанавливаются с помощью сварки, клепки или заклепки), майлара или могут быть выдавлены на раме.

Наклейки на двери и / или рамы могут принадлежать одному или разным сертифицирующим органам. Сборка двери может состоять из маркированных компонентов разных производителей.

Прочие сведения о противопожарных дверях

Эффективность сборки противопожарной двери зависит от использования маркированных элементов для всех компонентов. Сюда могут входить стеклопакеты, замки, петли, доводчики, защелки, световые рамы, другие элементы оборудования и т. Д. Замена компонента без номинальных характеристик или компонента с рейтингом ниже предполагаемого уровня огнестойкости сборки приводит к соответствующему снижение рейтинга или потеря рейтинга в целом.

Для получения дополнительной информации см. SDI-118 «Основные требования к противопожарным дверям» или ANSI / NFPA 80 «Противопожарные двери и противопожарные окна».

Для получения информации о противопожарных дверях, используемых в качестве средства эвакуации, обратитесь к NFPA-101 «Кодекс безопасности жизнедеятельности».

Приложение B
(справочное)
Общие положения

Типы покрытия стали

ASTM A924, «Стандартные технические условия для общих требований к стальному листу с металлическим покрытием методом горячего погружения» и A653, «Стандартные технические условия на стальной лист с цинковым покрытием (гальванизация) или цинк-железным сплавом (отожженная гальваника). методом горячего погружения »содержат спецификации как для отожженных (тип A), так и для оцинкованных (тип G) покрытий.Для целей настоящего стандарта покрытия типа G не рекомендуются из-за проблем, связанных с адгезией краски и сваркой. Кроме того, известно, что более тяжелые покрытия, например, G60 и G90, вызывают растрескивание и отслаивание покрытия, что приводит к потенциальным сбоям в работе в соответствии с ANSI / SDI A250.10, «Процедура испытаний и критерии приемки для окрашенных стальных поверхностей с грунтовкой для стальных дверей и дверей. Рамы »и ANSI / SDI A250.3,« Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам ».

Толщина стали

При заказе стали непосредственно на заводе производители заказывают лист и рулон с минимальной десятичной толщиной, а не с номинальной толщиной. Эта толщина обычно находится в нижней части диапазона для определенного калибра. Например, номинальная толщина калибра 16 составляет 0,059 дюйма (1,5 мм). Допуск по толщине, разрешенный ASTM A568, «Стандартные технические условия на стальные листы, углеродистые и высокопрочные, низколегированные, горячекатаные и холоднокатаные, общие требования для», составляет ±.006 ″ (0,15 мм). Следовательно, минимальный размер для заказа будет тогда 0,053 ″ (1,3 мм), как показано в таблице 2. Эти минимальные значения соответствуют требованиям Underwriters Laboratories Inc. Стальные калибры, или номера MSG могут использоваться только в справочных целях.

Тепловая дуга

Установщики должны знать о состоянии, известном как тепловой изгиб. Тепловой прогиб - это временное состояние, которое может возникнуть в металлических дверях из-за разницы температур внутри / снаружи. Это может произойти при попадании прямых солнечных лучей на поверхность двери.Это состояние и степень изгиба зависят от цвета двери, конструкции, продолжительности воздействия, температуры и т. Д. Это состояние часто можно облегчить, покрасив открытую поверхность в светлый цвет. В некоторых случаях сильного холода это состояние может проявляться и наоборот.

Эстетика

Производство стальных дверей и рам основывается на различных производственных процессах, включая точечную сварку, сварку выступом, гладкую шлифовку дуговой сваркой, шлифование, заполнение и т. Д.Эти процессы могут привести к просвечиванию после нанесения готовой краски. Эти характеристики присущи производству и не могут рассматриваться как производственные дефекты.

Показатели прозрачности увеличиваются по мере увеличения блеска краски. Этот стандарт рекомендует максимальную степень отражения краски 20%, измеренную с помощью измерителя блеска 60 °, что должно подходить для большинства применений. Полупрозрачные краски могут усилить эффект просвечивания, поэтому их использование не рекомендуется.Сопротивление 20% эквивалентно описанию степени глянца, присвоенному Институтом мастеров живописи (MPI), для традиционной отделки типа «яичная скорлупа».

Водопроницаемость

Заимствованные фары, рамы транца, подфарника и комбинированные рамы транцевых габаритных огней не имеют заводской герметизации для предотвращения проникновения воды. В ситуациях, когда это вызывает беспокойство, подрядчик должен герметизировать все стыки, которые подвергаются воздействию элементов после установки рамы в сборе.

По возможности, настоятельно рекомендуется устанавливать стекло и остекление на наружный паз рамы в сборе, что поможет сдерживать проникновение воды.Следует отметить, что полностью сварной уголок не обеспечивает водонепроницаемости.

Компании-участники индустрии пустотелых металлических изделий не могут контролировать качество изготовления, связанное с установкой каркаса, и поэтому эта работа должна быть указана в разделе спецификаций, посвященном установке / остеклению / герметизации. Подрядчик несет ответственность за то, чтобы установщик, стекольщик или другие лица предприняли все меры для предотвращения проникновения воды.

Приложение C
(справочное)
Раздел 08100 Стандартные пустотелые металлические двери и рамы
(используется в качестве образца спецификации)

Часть 1: Общие

1.01 Работы включены

A. Обставляйте только стандартные пустотелые металлические двери, рамы, габаритные огни и заимствованные фонари, как указано и показано на планах и графиках.

B. Связанные разделы

  1. Раздел 08700 - Фурнитура для отделки
  2. Секция 09900 - Покраска
  3. Раздел 08800 - Стекло и остекление

1.02 Ссылки

A. Стандарты SDI

  1. SDI-106-1999 Номенклатура рекомендуемых стандартных типов дверей
  2. SDI-108-2010 Рекомендуемое руководство по выбору и использованию стандартных стальных дверей
  3. SDI-111-2009 Рекомендуемые детали и инструкции для стандартных стальных дверей, рам и аксессуаров
  4. SDI-112-2008 Оцинкованные (оцинкованные / отожженные) стандартные стальные двери и рамы
  5. SDI-117-2009 Производственные допуски для стандартных стальных дверей и рам
  6. SDI-118-2012 Основные требования к противопожарным дверям
  7. SDI-124-2011 Техническое обслуживание стандартных стальных дверей и рам

Б. Стандарты ANSI

  1. ANSI / UL 10B-1997 Испытания дверных узлов на огнестойкость
  2. ANSI / UL 10C-1998 Испытания дверных узлов положительным давлением на огнестойкость
  3. ANSI / UL 1784-2001 Испытание дверных узлов на утечку воздуха
  4. ANSI / NFPA 80-1999 Противопожарные двери и противопожарные окна
  5. ANSI / NFPA 252-1999 Огнестойкие испытания дверных узлов
  6. ANSI / SDI A250.3-2007 (R2011) Процедура испытаний и критерии приемки для заводских отделочных покрытий для стальных дверей и рам
  7. ANSI / SDI A250.4-2011 Процедура испытаний и критерии приемки на физическую износостойкость стальных дверей, рам, анкеров рам и арматуры оборудования
  8. ANSI / SDI A250.6-2003 Рекомендуемая практика для усиления оборудования на стандартных стальных дверях и рамах
  9. ANSI / SDI A250.7-1997 R2002 Номенклатура стандартных стальных дверей и стальных рам
  10. ANSI / SDI A250.10-1998 (R2011) Процедура испытаний и критерии приемки для грунтованных окрашенных стальных поверхностей для стальных дверей и рам
  11. ANSI / SDI A250.11-2012 Рекомендуемые инструкции по монтажу стальных рам (ранее SDI-105)
  12. ANSI / BHMA A156.115-2006 Американский национальный стандарт подготовки оборудования для стальных дверей и стальных рам

C. Стандарты ASTM

  1. Стандартные технические условия ASTM A1008-2012 для стального листа, холоднокатаного, углеродистого, конструкционного, высокопрочного низколегированного и высокопрочного низколегированного с улучшенной формуемостью
  2. Стандартные технические условия ASTM A568-2011 для стального листа, углеродистой и высокопрочной, низколегированной, горячекатаной и холоднокатаной, Общие требования для
  3. ASTM A1011-2012 Стандартные технические условия на стальные листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с улучшенной формуемостью
  4. ASTM A653-2011 Стандартная спецификация для стального листа, покрытого цинком (гальванизированный) или цинк-железным сплавом (отожженным гальваническим способом) методом горячего погружения
  5. Стандартные технические условия ASTM A879-06 для стального листа, покрытого цинком с помощью электролитического процесса, для приложений, требующих обозначения массы покрытия на каждой поверхности
  6. Стандартные технические условия ASTM A924-2010 для общих требований к стальному листу с металлическим покрытием методом горячего погружения

1.03 Гарантия качества

A. Производитель должен соответствовать или превосходить все стандарты, как указано в ссылках Раздела 2.01.

B. Огнестойкие сборки должны изготавливаться в соответствии с установленными процедурами [Underwriters Laboratories] [Intertek Testing Services] [Factory Mutual] и иметь соответствующие ярлыки для каждого применения.

C. Ни один продукт не должен производиться до получения утвержденного графика оборудования и шаблонов.

1.04 Субтитры

A. Рабочие чертежи, если требуется, должны показывать все проемы в спецификации ворот и / или чертежах.

B. При необходимости предоставьте подробную информацию о конструкции двери, деталях конструкции двери и методах сборки секций, расположении оборудования, методах анкеровки и крепления, типах и деталях дверной коробки, а также требованиях к отделке.

1.05 Доставка, маркировка и хранение

А. Если указано, все продукты должны иметь маркировку архитектора открывающим номером на всех дверях, рамах и т. детали и коробки.

B. Все материалы при получении должны быть проверены на предмет повреждений, а грузоотправитель и поставщик уведомлены в случае обнаружения повреждений.

С . Все двери и рамы должны храниться вертикально под навесом. Агрегаты должны быть размещены на деревянных подоконниках высотой не менее 4 дюймов (102 мм) или таким образом, чтобы предотвратить ржавчину или повреждение. Следует избегать использования невентилируемых пластиковых или брезентовых укрытий, которые могут создавать камеры влажности.

D. Между дверцами должно быть предусмотрено пространство 1/4 дюйма (6,3 мм) для обеспечения циркуляции воздуха. Если обертка на дверце намокнет, ее нужно немедленно удалить.

1.06 Гарантия

1.07 [См. Гарантию производителя]

Часть 2: Продукт

2,01 Материалы

2,02 Вся сталь, используемая для изготовления дверей, рам, анкеров и аксессуаров, должна соответствовать как минимум одному или нескольким из следующих требований:

А. Холоднокатаная сталь должна соответствовать обозначениям ASTM A1008, «Стандартные технические условия на стальные листы, холоднокатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с улучшенной формуемостью» и A568, «Стандартные технические условия для Лист стальной, углеродистый, высокопрочный, низколегированный, горячекатаный и холоднокатаный, общие требования для. »

Б . Горячекатаная, травленая и промасленная сталь должна соответствовать обозначениям ASTM A1011, «Стандартные технические условия на стальные листы и полосы, горячекатаные, углеродистые, конструкционные, высокопрочные низколегированные и высокопрочные низколегированные с улучшенной формуемостью» и A568 , «Стандартные технические условия на стальные листы, углеродистые, высокопрочные, низколегированные, горячекатаные и холоднокатаные, Общие требования к.”

C. Сталь с цинковым покрытием горячего цинкования должна быть легированной и соответствовать обозначениям ASTM A924, «Стандартные технические условия для общих требований к стальному листу с металлическим покрытием методом горячего погружения» и A653, «Стандартные технические условия для Стальной лист, покрытый цинком (оцинкованный) или цинк-железный сплав (отожженный цинком) методом горячего погружения ».

2,03 Рамки

A. Внутренние рамы

  1. Уровень 1 для модели двери [1] [2] [0.042 ″ (1,0 мм)] [0,053 ″ (1,3 мм)] минимальная толщина стали для рам
  2. Уровень 2 для модели двери [1] [2] [0,042 ″ (1,0 мм)] минимальная толщина стали для рам
  3. Уровень 3 для модели двери [1] [2] [3] [0,053 ″ (1,3 мм)] [0,067 ″ (1,7 мм)] минимальная толщина стали для рам

B. Наружные рамы

  1. Уровень 1 для модели двери [1] [2] [0,042 дюйма (1,0 мм)] [0,053 дюйма (1,3 мм)] минимальная толщина стали для рам
  2. Уровень 2 для модели двери [1] [2] [0.053 ″ (1,3 мм)] минимальная толщина стали для рам
  3. Уровень 3 для модели двери [1] [2] [3] [0,053 ″ (1,3 мм)] [0,067 ″ (1,7 мм)] минимальная толщина стали для рам
  4. Уровень 4 для модели двери [1] [2] [0,067 ″ (1,7 мм)] [0,093 ″ (2,3 мм)] минимальная толщина стали для рам

C. Рамы должны быть [разборного типа] [типа гипсокартона] [типа торцевого шва] [типа сварного шва полного профиля]

D. Предоставьте рамы, отличные от типа надвижной гипсокартона, с минимум тремя анкерами на каждый откос, подходящими для конструкции примыкающей стены.Обеспечьте анкеры толщиной не менее 0,042 дюйма (1,0 мм) или проволокой диаметром 0,167 дюйма (4,2 мм). Рамы БОЛЕЕ 7’6 ″ (2286 мм) должны иметь дополнительный анкер на каждый откос.

E. Надвижные анкеры для каркаса гипсокартона должны соответствовать требованиям производителя, чтобы гарантировать рабочие характеристики.

F. Должны быть предоставлены анкеры для основания, кроме надвижных гипсокартонных плит, с минимальной толщиной 0,042 дюйма (1,0 мм). Для существующих условий кирпичной стены, которые не позволяют использовать анкер для перекрытия, должен быть предусмотрен дополнительный анкер для откоса.

G. Все рамы должны быть полностью подготовлены для всего оборудования врезного шаблона и усилены только для оборудования, устанавливаемого на поверхность. Сверление и / или нарезание резьбы должны выполняться другими лицами.

H. Минимальные размеры арматуры должны соответствовать таблице 4 ANSI / SDI A250.8, «SDI-100, Рекомендуемые технические характеристики для стандартных стальных дверей и рам».

2.04 Двери

A. Двери должны соответствовать как минимум одному или нескольким из следующих требований:

  1. Уровень 1 - Стандартный режим работы 1-3 / 8 ″ (34.9 мм) и 1-3 / 4 ″ (44,5 мм)
    Модель 1 - заподлицо
    Модель 2 - Бесшовные
  2. Уровень 2 - Для тяжелых условий эксплуатации 1-3 / 4 ″ (44,5 мм)
    Модель 1 - Полная заподлицо
    Модель 2 - Бесшовные
  3. Уровень 3 - Сверхпрочные 1-3 / 4 ″ (44,5 мм)
    Модель 1 - Полный заподлицо
    Модель 2 - Бесшовные
    Модель 3 - Стойка и направляющая
  4. Уровень 4 - Максимальная нагрузка 1-3 / 4 ″ (44,5 мм)
    Модель 1 - Полная заподлицо
    Модель 2 - Бесшовные

Б. Двери межкомнатные

Уровень [I] [II] [III] [IV]
Модель [1] [2] [3]

С. Двери входные

Уровень [1] [II] [III] [IV]
Модель [1] [2] [3]

D. Конструкция двери [и панели]

E. Лицевой стальной лист должен соответствовать как минимум одному или нескольким из следующих требований:

  1. Уровень 1
    Модель 1 - минимальная толщина 0,032 дюйма (0,8 мм)
    Модель 2 - минимальная толщина 0,032 дюйма (0,8 мм)
  2. Уровень 2
    Модель 1 - минимальная толщина 0,042 дюйма (1,0 мм)
    Модель 2 - минимальная толщина 0,042 дюйма (1,0 мм)
  3. Уровень 3
    Модель 1-0.Минимальная толщина 053 ″ (1,3 мм)
    Модель 2 - минимальная толщина 0,053 ″ (1,3 мм)
    Модель 3 - минимальная толщина 0,053 ″ (1,3 мм)
  4. Уровень 4
    Модель 1 - минимальная толщина 0,067 дюйма (1,7 мм)
    Модель 2 - минимальная толщина 0,067 дюйма (1,7 мм)

F. Торцевое закрытие: верх и низ дверей должны быть закрыты [заподлицо] [перевернутыми] каналами или затворами. Каналы или затворы должны иметь минимальную толщину материала 0,042 дюйма (1,0 мм).

г. Core: см. ANSI / SDI A250.8, «SDI-100, Рекомендуемые спецификации для стандартных стальных дверей и рам», раздел 2.3.2.

H. Конструкция кромки двери: см. ANSI / SDI A250.8, «SDI-100, Рекомендуемые спецификации для стандартных стальных дверей и рам», раздел 2.3.1.3.

I. Минимальные размеры арматуры должны соответствовать таблице 4 ANSI / SDI A250.8, «SDI-100, Рекомендуемые технические характеристики для стандартных стальных дверей и рам».

J. Требования к этикеткам, стальные астрагалы, жалюзи, обзорные фонари - см. ANSI / SDI A250.8, «SDI-100, Рекомендуемые спецификации для стандартных стальных дверей и рам» Раздел 2, Продукция.

2,05 Чистовая

Грунтовка: двери и рамы должны быть тщательно очищены и химически обработаны для обеспечения максимальной адгезии краски. Все поверхности двери и рамы, открытые для обзора, должны быть покрыты заводским слоем антикоррозийной грунтовки, высушенной на воздухе или запекшейся. Отделка должна соответствовать требованиям для приемки, изложенным в ANSI / SDI A250.10 «Процедура испытаний и критерии приемки для окрашенных стальных поверхностей для стальных дверей и рам».

2,06 Расчетные зазоры

A. Зазор между дверью и головкой рамы и косяками должен составлять 1/8 дюйма (3,2 мм) как для одинарных распашных, так и для парных дверей.

B. Зазор между стыковочными краями пар дверей должен составлять от 1/8 ″ (3,2 мм) до 1/4 ″ (6,3 мм), для огнестойких дверей 1/8 ″ (3,2 мм) ± 1 / 16 ″ (1.6 мм).

C. Зазор внизу должен составлять [3/4 дюйма (19,1 мм)] [5/8 дюйма (15,8 мм)].

D. Зазор между лицевой стороной двери и дверным ограничителем должен составлять от 1/16 дюйма (1,6 мм) до 1/8 дюйма (3,2 мм).

E. Все зазоры, если не указано иное, должны иметь допуск ± 1/32 дюйма (0,8 мм).

Часть 3: Исполнение

3.01 Установка

A. Рамы должны быть установлены вертикально, ровно, жестко и с точным выравниванием в соответствии с рекомендациями ANSI / SDI A250.11, «Рекомендуемые инструкции по монтажу стальных рам» и A115.IG, «Руководство по установке дверей и оборудования». Все рамы, кроме надвижных, должны быть прикреплены к прилегающей конструкции таким образом, чтобы сохранять свое положение и устойчивость. Накладные рамы из гипсокартона устанавливаются в подготовленные стенные проемы в соответствии с инструкциями производителя.

B. Если при укладке каменной кладки требуется заливка, рамы должны быть скреплены или закреплены таким образом, чтобы давление раствора не приводило к деформации элементов рамы.Раствор должен быть перемешан до достижения максимальной консистенции осадки 4 дюйма (102 мм), вручную утрамбован на место. Раствор, смешанный до жидкой консистенции, «перекачиваемой», использовать нельзя.

C. Двери должны быть установлены и закреплены таким образом, чтобы они оставались совмещенными с рамами для достижения максимальной эффективности работы и внешнего вида. Двери должны быть отрегулированы для сохранения зазоров по периметру, как указано в Разделе 2.1.8. Установщик должен выполнить регулировку прокладок по мере необходимости, чтобы обеспечить соблюдение надлежащих зазоров.

D. Установка оборудования должна производиться в соответствии с рекомендациями и шаблонами производителя оборудования. Для получения другой соответствующей информации следует обращаться к A115.IG, «Руководство по установке дверей и оборудования» и ANSI / SDI A250.6, «Рекомендуемая практика армирования оборудования на стандартных стальных дверях и рамах».

Какой толщины у этого датчика?

Если вы оказались зажаты между традициями и современной отраслевой практикой определения толщины листового металла, вы не одиноки.Прошли годы с тех пор, как промышленные стандарты отказались от толщины металла для обозначения толщины металла, теперь стандарты полагаются на десятичную толщину в дюймах.

Некоторые стандарты пытаются помочь с преобразованием. Эти стандарты используют точную десятичную толщину в качестве стандарта, допускают округленную толщину в миле, а затем показывают эквивалентную толщину. Толщина датчика указана только для справки, а не как стандарт. Не зря царит неразбериха.

Для объяснения определения толщины манометра см. " Откуда берутся калибры? "

Некоторые производители продолжают публиковать литературу только с указанием толщины, несмотря на отраслевые стандарты.Архитекторы продолжают определять листовой металл по толщине. Знакомые термины и старые привычки трудно преодолеть.

Вы полагаетесь на одну из многих таблиц в Интернете или на стандарты архитектурной графики , когда вам нужно преобразовать толщину металла из типовой в десятичную или наоборот? В противном случае результаты могут не соответствовать отраслевым стандартам для конкретных продуктов. Существует несколько эталонов для калибров и разные стандарты для разных металлов.

Листовой металл - Общие положения
Стандарты, используемые для определения листового металла в качестве материала, не определяют толщину.Стандарты определяют физические свойства материала, оставляя толщину на усмотрение покупателя и производителя.

    Сталь
  • : ASTM A1008 для холоднокатаного листа и ASTM A1011 для горячекатаного листа
  • Оцинкованная сталь: ASTM A653
  • Нержавеющая сталь: ASTM A240 и ASTM A666
  • Алюминий: ASTM B209

Все эти стандарты требуют, чтобы листовой металл заказывался по толщине, а не по толщине. Каждый стандарт устанавливает определенные допуски на толщину с использованием десятичных единиц измерения в дюймах и миллиметрах.Эти стандарты материалов применимы к большинству, если не ко всем изделиям, изготовленным из листового металла.

Полые металлические двери и рамы
Ассоциация производителей полых металлов (HMMA) и Институт стальных дверей (SDI) публикуют стандарты, регулирующие полые металлические двери и рамы.

HMMA 803 предоставляет таблицу для преобразования толщины листового металла в десятичные дюймы и миллиметры. Этот стандарт гласит, что вместо снятых с производства номеров датчиков следует использовать "таблицу минимальной толщины".«

ANSI / SDI 250.8 для стандартных стальных дверей и рам включает следующую таблицу для лицевой стороны с оговоркой, что толщина указана только для справки.

SDI, уровень

HMMA
Коммерческие двери

Минимальная толщина

дюймов

мм

калибр

1

0.032

0,8

20

2

Межкомнатные двери

0,042

1,0

18

3

Двери наружные

0,053

1,3

16

4

0.067

1,7

14

Толщина дверной коробки для HMMA и SDI толщина дверной рамы на одну толщину больше, за исключением дверей SDI уровня 3 и уровня 4. Толщина листового металла для дверных коробок Уровня 3 и Уровня 4 такая же, как и у лицевой стороны двери для того же Уровня.

Металлические шпильки
Металлические шпильки регулируются двумя разными стандартами, которые допускают два разных, но перекрывающихся диапазона толщины металла.Эти стандарты объясняются в архиве технических советов - толщина металлического каркаса или калибр . В то время как в производстве металлических дверей используются толщины, измеряемые тысячными долями дюйма, в производстве металлических каркасов используются измерения с точностью до десятитысячных долей дюйма, поэтому измерения необязательно взаимозаменяемы.

Металлический каркас Металл
Толщина

ASTM

Цвет

Минимальная
Толщина основного металла

Датчик

мил

дюймов

мм

C645

Нет

18

0.0179

0,455

25

Черный

27

0,0269

0,683

22

Розовый

30

0,0296

0,752

20

C645 и C955

Белый

33

0.0329

0,836

20

C955

Желтый

43

0,0428

1,087

18

Зеленый

54

0,0538

1,367

16

Оранжевый

68

0.0677

1,720

14

Красный

97

0,0966

2.454

12

Синий

118

0,1180

2,997

10

Для нашего здравого смысла я бы предпочел, чтобы промышленность использовала округленную толщину в милах, а не пыталась запомнить четыре значащих цифры.

Гидроизоляционный лист из листового металла

Руководство по проектированию листового металла Национальной ассоциации производителей листового металла и кондиционирования воздуха (SMACNA) уже давно помогает архитекторам. Текущее издание 2012 года заменяет издание 2003 года. Я еще не приобрел последнюю версию, поэтому я не знаю, заменила ли SMACNA все значения толщины, использованные в предыдущем выпуске для таблиц выбора листового металла. Но до 2012 года SMACNA по-прежнему полагалась на толщину образца для определения и детализации архитектурного листового металла.

Если вы знаете, как SMACNA определяет толщину листового металла в текущем стандарте, добавьте комментарий.

Промышленное преобразование
Полный отказ строительной индустрии США от калибровочной толщины будет происходить еще долго - возможно, одновременно с метрическим измерением, если оно будет полностью реализовано. Между тем, обязательно используйте стандарты, принятые в конкретной отрасли, для которой предназначен листовой металл, чтобы избежать путаницы.

Выбор правой входной двери

При установке новой входной двери вы можете подумать, что выбор ограничен сталью, деревом или стекловолокном.В целом это правда, но в каждой из этих трех категорий есть некоторые различия, которые влияют на работу двери и на то, как долго она будет выглядеть великолепно.

«Первое, на что следует обратить внимание, это то, как долго дверь будет подвергаться воздействию погодных условий, - говорит Брэд Оберг, главный директор архитектурной и инженерной консалтинговой фирмы в Питтсбурге. «Вы должны очень внимательно изучить долговечность материала и качество уплотнительной системы, чтобы убедиться, что дверь выдерживает и не пропускает воздух и воду.«

Сталь. Внутренняя рама из дерева или стали со стальной обшивкой 24-го калибра (или толще для дверей премиум-класса). Полости большинства стальных дверей заполнены пенопластом высокой плотности. Отделка обычно представляет собой покрытие из обожженного полиэстера, которое может нуждаться в периодической повторной герметизации. Двери премиум-класса имеют виниловое покрытие для повышения устойчивости к атмосферным воздействиям или иногда даже деревянную фанеру, которая может вывести пятно.

При попадании прямых солнечных лучей некоторые стальные двери могут накапливать столько тепла, что к ним будет неудобно прикасаться.Кроме того, некоторые производители аннулируют гарантию, если алюминиевая штормовая дверь соединена со стальной дверью, потому что между ними будет накапливаться тепло, что приведет к отслаиванию отделки стальной двери. Стальные двери также несколько менее энергоэффективны, чем деревянные или стеклопластиковые; тепло или холод могут проходить через внутреннюю поверхность, если только в конструкции двери не предусмотрен тепловой разрыв.

Дерево. Деревянные двери, популярные из эстетических соображений, бывают самых разных пород и могут выдержать практически любую окраску или окраску.Некоторые стандартные деревянные двери на самом деле представляют собой облицовку из шпона поверх инженерного деревянного сердечника, что помогает им противостоять усадке, набуханию и деформации, характерным для дверей из цельного дерева.

«Деревянные двери лучше всего подходят для установки в защищенном помещении», - говорит Оберг. «Если они не находятся под навесом или расположены в затененной зоне, домовладельцу придется проводить много технического обслуживания, и деформация будет проблемой».

Как правило, наилучшего качества обычно бывают деревянные двери со сложной лепниной, более толстыми и широкими стойками и рельсами, а также более толстые панели.Высококачественные деревянные двери имеют панели толщиной до 1-3 / 8 дюймов, по сравнению с панелями толщиной всего 3/4 дюйма на моделях эконом-класса.

Стекловолокно и композит. Прочные и практически не требующие обслуживания (кроме случаев, когда они размещаются непосредственно в суровых погодных условиях, когда может потребоваться периодическая повторная герметизация), эти двери могут имитировать внешний вид двери из массива дерева. Обычно эти двери изготавливаются из формованных обшивок из стекловолокна на каркасе из деревянных стоек и перил и имеют изоляцию из пенополиуретана.

Стеклопластиковые или композитные двери

обычно имеют самые длительные гарантии по любому из трех материалов и могут стоить от 200 долларов за базовый блок без какого-либо остекления до 4000 долларов за полную входную систему с боковыми фонарями и высококлассным оборудованием.

Оберг отмечает, что, хотя у каждого материала есть небольшие различия в энергоэффективности, наиболее важным фактором, определяющим, насколько хорошо дверь будет работать в этой области, является герметизация, надлежащая оклейка и установка.

Американская ассоциация архитектурных производителей опубликовала большой набор руководящих принципов и имеет список проверенных продуктов, которые обеспечивают качественную водонепроницаемую систему, которая будет работать, как ожидалось, в течение многих лет.

Он также рекомендует строителям внимательно присмотреться к пороговой системе (желательны регулируемые) и системе остекления, если таковая имеется (убедитесь, что она правильно поддерживается изнутри, а не просто «вставлена»).

«Входные двери - основная эстетическая составляющая любого дома», - говорит Оберг. «А в небольших домах он также может быть основной частью системы вентиляции. Найдите время, чтобы изучить продукты».

стальных дверей: какой калибр вам нужен?

Сталь - идеальный материал для защитных дверей: он прочный, износостойкий, устойчивый к атмосферным воздействиям (при соответствующей защите) и доступный по цене. Он также бывает разной толщины. Толщина стального листа обычно известна как его «калибр».При выборе стальной бронированной двери для дома, офиса или промышленного объекта важным фактором является калибр.

Повышает ли безопасность моей двери более толстая сталь?

Хотя более толстая сталь, безусловно, будет способствовать прочности вашей двери, есть и другие факторы, которые следует учитывать. Не менее важны конструкция, дизайн и системы запирания.

Если вы в настоящее время ищете стальную дверь, имейте в виду, что больший вес может быть помехой, поскольку более тяжелые двери сложнее установить и требуют несущих стен.Они также могут изнашиваться быстрее и требуют большего ухода.

Какое применение у вашей стальной двери?

Требуемый калибр может зависеть от назначения вашей стальной двери. Прежде чем сделать свой выбор, стоит хорошенько подумать о том, где, почему и как часто дверь будет использоваться.

Вы можете задать себе следующие вопросы:

  • Какое главное приложение для двери?
  • Нужно ли иметь акустические свойства?
  • Требуется ли огнестойкость двери?
  • Должна ли дверь иметь определенное значение теплоизоляции U?
  • Насколько он должен быть безопасным, должен ли он быть сертифицирован в соответствии со стандартом безопасности?
  • Будет дверь использоваться внутри или снаружи?

Ответ на большинство вышеперечисленных вопросов находится в составе двери.Для акустических и термических свойств заполнение важнее, чем толщина стали. Датчик действительно способствует безопасности двери, но не позволяйте этому отвлекаться от других основных факторов, влияющих на производительность. Для дверей с сертификатом пожарной безопасности и безопасности сертификат более важен, чем фактическая спецификация, или он должен, по крайней мере, соответствовать вашим минимальным требованиям.

Тщательно обдумайте свое приложение и не переусердствуйте со спецификациями двери; вы можете заплатить ненужную премию и не достичь требуемых технических характеристик.

Качество превыше количества

Учитывайте тип стали, используемой производителем. Если это более толстая низкоуглеродистая сталь по сравнению с немного более тонкой оцинкованной сталью по той же цене, вы жертвуете толщиной стали ради долговечности. В Великобритании стало стандартной практикой использовать оцинкованную сталь, Magnelis® или другие устойчивые к ржавчине стали, чтобы противостоять элементам, к которым в противном случае дверь может быть уязвима.

Вы можете подумать, какие еще факторы влияют на стоимость стальной двери.Возможно, вы обнаружите, что ваши деньги можно потратить более разумно в других областях, помимо стального калибра.

Калибр для стальных дверей Latham

Наши стальные двери делятся на 4 категории. Бюджет, безопасность, высокий уровень безопасности и M2M. Если вы планируете изготовить свои собственные, сначала подумайте, может ли готовый вариант быть быстрее и более рентабельным:

Бюджетные стальные двери

Наши бюджетные стальные двери легкие и производятся с использованием 1.Оцинкованная сталь толщиной 4 мм для рамы и двустенная оцинкованная сталь толщиной 0,8 мм для дверного полотна с сотовым заполнителем. Это делает их чрезвычайно универсальными и способными выдерживать впечатляющие удары как при внутреннем, так и при внешнем использовании. Обычно они весят около 40 кг.

Доступные как бюджетная дверь для персонала или бюджетная противопожарная дверь, они идеально подходят для помещений с низким уровнем безопасности на заводах, офисах и жилых объектах.

Соотношение цены и качества этого продукта не вызывает сомнений, поскольку цены начинаются всего от 169 фунтов стерлингов.99 + НДС.

Защитные стальные двери

Если вам нужна более прочная дверь с более высокими характеристиками, обратите внимание на нашу линейку бронированных дверей. Они изготовлены из оцинкованной стали толщиной 1,8 мм для дверной коробки и двустенной оцинкованной стали толщиной 1,0 мм для дверного полотна. Но что наиболее важно, у них есть внутреннее усиление и изоляция из минеральной ваты, обеспечивающая впечатляющие акустические и тепловые характеристики. Обычно они весят около 80 кг.

Доступные в форме персонала службы безопасности, пожарного выхода и даже 6-панельной двери, они идеально подходят для мест, где безопасность и уровень изоляции имеют первостепенное значение.

Цены начинаются от 219,99 фунтов стерлингов + НДС. Наш самый широкий ассортимент включает размеры, соответствующие ширине 700–2200 мм, и высотой открывания до 2350 мм.

Стальные двери с высокой степенью защиты (Ultra Duty)

В нашем ассортименте есть двери Ultra Doors, которые превосходят ряды, доступны как одинарные, так и двойные двери с высоким уровнем защиты. Они изготовлены из оцинкованной стали толщиной 2,0 мм для рамы и оцинкованной стали толщиной 1,2 мм для двери, с нашими наиболее плотно разработанными внутренними элементами, имеющими многочисленные горизонтальные и вертикальные элементы усиления, запорные ящики, защищающие систему запирания, и более толстое дверное полотно толщиной 70 мм, заполненное минералами. шерсть вместе с каркасом.Обычно они весят более 100 кг. Более того, они представляют собой даже лучшие изоляторы, предлагаемые в качестве наших величайших барьеров от шума и легко выдерживают особенно интенсивное использование, что очень выгодно в очень загруженных зданиях с необходимостью обеспечения безопасности.

Стальные двери по индивидуальному заказу (M2M)

Если вам нужен продукт по индивидуальному заказу, наши стальные двери по индивидуальному заказу доступны в виде сертифицированных продуктов с классом пожарной безопасности или безопасности или просто чистого полотна, чтобы вы могли указать свои индивидуальные требования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
