Вступление

При обустройстве частного дома, в первую очередь, встаёт вопрос об отоплении. Интересует удобство в эксплуатации, стоимость отопительного оборудования и теплоносителей.

Отопление с помощью электрического котла является наиболее оптимальным шагом в том случае, если ваш дом не подсоединён к газовой магистрали. К тому же, если практично подойти к организации электрического отопления, оно может дать с лёгкостью фору газовому или дизельному, особенно по части лёгкости и простоты эксплуатации.

В этой статье мы рассмотрим различные типы и бренды электрических котлов, рассмотрим их основные особенности и преимущества, по сравнению с отопительными приборами, работающими на других видах топлива.

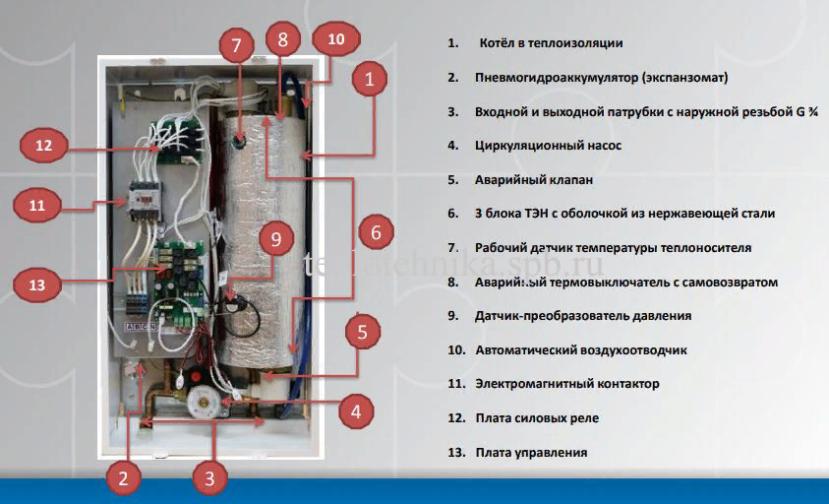

Устройство электрического котла

Удобство электрического котла

От электрического котла нет никаких вредных выбросов в атмосферу и никаких неприятных запахов. Вам не потребуется ни дымоход, ни вентиляция. В отличие от дизельных и твердотопливных котлов они не требуют никакого отдельного помещения, плюс они довольно компактны. Их можно устанавливать прямо в жилой комнате, возле радиаторов.

Опять же, не нужно отдельного помещения для хранения топлива. Установку котла можно проводить безо всяких дополнительных согласований, самостоятельно. Если ваш дом имеет хорошую теплоизоляцию, больше мощности в 15 кВт вам может и не понадобится. Если вас тревожат скачки напряжения в сети, всё также легко решается установкой стабилизатора.

Если такой мощности не хватает, осуществите монтаж трёхфазной линии питания. Тогда точно можно не согласовывать установку котла ни с какими инстанциями. Впрочем, даже с наличием этой линии, устанавливаются электрические котлы довольно легко, никаких особых дополнительных знаний не требуется.

Электрические котлы пожаробезопасны, если, конечно, учесть все требовании по прокладке линий электропитания и использованию необходимых предохранителей. За работой котла не нужно постоянно следить, достаточно просто установить требуемый вам режим температуры. В оснащении котла имеются для дополнительного удобства дистанционные устройства для управления и регулирования рабочих параметров котла.

ТЭН для электрокотла

Котлы на трубчатых электронагревателях (ТЭНах)

Электрические котлы бывают как индукционные, так и электродные, но наибольшее распространение получили так называемые “котлы на ТЭНах”. ТЭН расшифровывается как трубчатый электронагреватель.

Они устроены так. В металлической трубке находится спираль, изготовленная из материала с большим удельным электрическим сопротивлением, как правило – это нихром. Спираль, в данном случае, используется в качестве проводника.

Спираль расположена по оси трубки, с ней самой она не соприкасается. Пространство внутри трубки заполняется диэлектриком с большой тепловой ёмкостью, а также проводимостью тепла. В качестве диэлектрика используется периклаз в порошковообразной форме. Химически – это кристаллизованный оксид магния.

Трубка оканчивается на обеих концах муфтой с изоляцией, в целях герметичности. Закрепляется трубка на панели для монтажа котла. Чтобы подключить котёл к питанию, у ТЭНа имеются специальные клеммы, включая и клемму для заземления.

Когда на клеммы подаётся напряжение, ток разогревает спираль. Затем энергия подаётся на стэки ТЭНа и далее, к теплоносителю, чья циркуляция проходит через котёл. Часто бывает так, что котёл оборудован сразу несколькими ТЭНами, каждый из которых имеет свои клеммы. Это позволяет обеспечить ступенчатость нагрева.

Блок ТЭНа находится в цилиндре нагрева, сквозь который пропускается теплоноситель. По конструкции котёл непосредственно и является таким цилиндром, который подключается к сети через специальную колодку. Для врезки в контур имеются патрубки и фланцы. Все элементы для регулирования работы котла находятся в отдельном модуле.

На сегодняшний момент последним витком развития электрокотлов являются котлы с единым корпусом. В нём собраны все контролирующие приборы и рабочие элементы. Корпус закрывается декоративным кожухом.

На передней панели находятся только кнопки для запуска котла и регулирования мощности, нагрева, а также манометр и термометр. Цилиндр с ТЭНами находится внутри корпуса, а сверху – клеммы. Также внутри корпуса находится циркуляционный насос, клапан предохранения и воздухоотводчик на автоматике.

Также внутри корпуса находится плата с управляющей схемой и провода. В некоторых моделях находится расширенный мембранный бак.

Плюсы ТЭНов

• При выходе ТЭНов из строя их довольно легко поменять.
• ТЭНы представлены на рынке в виде самых разных моделей, различающихся по мощности, наличию автоматики, внешнему виду.
• С ТЭНами можно использовать самые разные теплоносители.

Ведущие бренды электрических котлов

Рассмотрим по очереди наиболее популярные на российском рынке бренды, выпускающие электрические котлы и наиболее востребованные модели.

Protherm

Котёл Protherm Скат

Начнём с бренда Protherm и линейку моделей котлов Скат. Это котлы одноконтурные, устанавливаются на стену. В линейке представлено 8 различных модификаций мощности, от 6 до 28 кВт. Помимо отопления дома их также можно использовать и для ГВС, если приобрести к ним дополнительно специальный бойлер.

Основной их профиль – частные квартиры и дачные дома. Они комфортны, удобны и просты в обслуживании. Они легко монтируются и обладают хорошим КПД. Не имеют вредных выбросов, работают бесшумно. Все их рабочие параметры можно легко и точно настраивать.

Работают от сети с напряжением 380 В, котлы с мощностью 6 и 9 кВт могут работать как от напряжения в 380 В, так и 220 В. Котлы Скат не требуют специализированных навыков для монтажа и обслуживания, могут быть установлены непосредственно в жилых помещениях.

РусНит

Котёл Руснит

РусНит – это линейка автоматизированных отечественных электрических котлов с мощностями от 3 до 9 кВт. Служат для отопления небольших жилых и промышленных объектов с максимальной площадью до 90 кв.м. Котлы имеют три ступени выбора мощности и поддерживают подключение к ним циркуляционных насосов.

Корпус котла и его ТЭНы выполнены из качественной нержавеющей стали. Покрытие котла имеет стойкую защиту от брызг и влаги. Как теплоноситель для данного котла можно использовать воду и антифриз. Датчик объёма защищает котёл – если система отопления недостаточно заполнена антифризом, он просто не будет работать.

Zota

Котёл Zota

Zota – один из новейших современных российских брендов, производящих электрические котлы. Главными позициями в данной линейке являются Zota LUX и Zota MK, с мощностями от 3 до 100 кВт. Они могут отапливать жилые и производственные помещения площадью от 30 до 1000 кв.м., соответственно.

Среди их главных преимуществ стоит отметить компактность и лёгкий доступ к ТЭНам, возможность работы в погодозависимом режиме и встроенные циркуляционные насосы. Электроника котла обладает функцией самодиагностики с возможностью выявления неисправностей.

Блоки и датчики котла имеют соединения в виде разъёмов для упрощения доступа к модулям и возможности их лёгкого и быстрого ремонта. В силовых компонентах и ТЭНах котла используется система ротации, чтобы увеличить их возможные ресурсы и продлить сроки эксплуатации.

ЭВПМ

Котёл ЭВПМ

Последним в данном списке мы рассмотрим миасский бренд ЭВПМ. Он представляет линейку современных моноблочных котлов с мощностью от 3 до 18 кВт. Служат они для отопления промышленных и бытовых объектов площадью от 300 до 1800 кв.м.

Среди их преимуществ стоит отметить простоту монтажа и эксплуатации оборудования, переключение мощности в несколько ступеней и долгий срок службы ТЭНов. За счёт своей компактности и настенной установки они помогут вам неплохо сэкономить пространство в отапливаемом помещении.

Промышленные электрические котлы — Новитербел

Промышленный электрический котел – это установка для нагрева теплоносителя при помощи электроэнергии. Обычно это электрические котлы большой мощности и предназначены для нужд теплоснабжения и подачи горячей воды потребителям производственного назначения.

Электрокотел незаменим при обустройстве в стесненных условиях, где физически невозможно смонтировать котельную на ином виде топлива. Электрический котел – прекрасная альтернатива газовому агрегату (особенно там, где нет газопровода). Электрические котлы прекрасно используются как дополнительные или резервные, в случае поломки основного котла. Так же они экономически выгодны при использовании электроэнергии по дешевым ночным тарифам.

Какие бывают электрические котлы?

В зависимости от количества установленных тэнов электрокотлы подразделяются на монотэновые и мультитэновые. Мультитэновые котлы могут быть одноступенчатыми или многоступенчатыми. В одноступенчатых котлах все тэны работают одновременно, в многоступенчатых – поочередно. Использование ступенчатой автоматики позволяет плавно набирать мощность и снижает моментальную пиковую электрическую нагрузку при включении электрокотла.

Этот тип котлов работает в еще более экономичном режиме совместно с погодозависимой автоматикой по температуре наружного воздуха.

Исходя из характеристик по подключению к сетям электрокотлы бывают однофазные и трехфазные.

Преимущества электрического котла перед другими видами обогревательного оборудования.

1. Мощность электрокотлов производственного назначения может варьироваться от 30 кВт до 1600 кВт. Поэтому сфера применения их имеет довольно широкий диапазон использования.
2. КПД электрических котлов составляет 99%, что является отличным результатом. Такой высокий показатель достигается за счет ступенчатого повышения уровня мощности, за счет чего обеспечивается высокая энергоэффективность при небольших затратах электроэнергии.
3. При установке электрических котлов полностью отсутствуют вредные выбросы в атмосферу. Значит, нет необходимости устанавливать дополнительное оборудование: выхлопные трубы, газоулавливающее оборудование и пр.
4. Установка электрокотла полностью исключает наличие в помещении открытого огня. Поэтому его часто используют для обогрева взрыво- и пожароопасных производственных помещений.
5. Котельная с электрокотлом бесшумна, проста в эксплуатации и имеет большой срок службы.
6. Современные электрические котлы оснащены системой автоматизации, что позволяет исключить постоянный контроль работы установки обслуживающим персоналом.

Недостатки электрического котла:

1. Относительно высокая цена электроэнергии по дневному тарифу.
2. Зависимость работы электрокотлов от надежности энергоснабжения объекта. Но в системах с возможностью переключения на резервные подстанции или источники это неактуально.

факс: +375 (17) 514-19-56

КАТАЛОГ ПРОДУКЦИИ

УСЛУГИ

НАШИ ОБЪЕКТЫ

223042, Минская область

д. Аронова Слобода

+375 (17) 514-19-50

+375 (17) 514-19-51

Руководство по электрическим котлам

Опубликовано 24 сентября 2021 г.

Что такое электрический котел?

Электрический котел — это котел, который работает на электричестве, а не на горючем ископаемом топливе, таком как газовые или масляные котлы.

Электрические котлы могут поставляться в таких вариантах, как комбинированные электрические котлы, системные котлы и проточные котлы. Электрические котлы имеют 100% КПД, то есть, если вы платите за 1 кВт электроэнергии, вы получаете 1 кВт тепла.

Электрические котлы иногда можно спутать с электрическими водогрейными котлами. Электрические бойлеры – это небольшие приборы, которые используются для кипячения воды для чая или кофе. Электрический котел – это устройство, используемое для обогрева дома.

Как работает электрический котел?

Электрические котлы работают за счет прохождения проточной воды через элемент, нагреваемый электричеством. Нагревательные элементы в электрических котлах EHC спроектированы так, чтобы максимально увеличить площадь поверхности. После того, как вода нагрета, она проходит через остальную часть системы отопления вашего дома и нагревает ваш дом до желаемой температуры.

Каковы преимущества электрического котла?

Снижение затрат на техническое обслуживание – котлы других типов имеют больше движущихся частей, что может привести к поломке по сравнению с электрическими котлами, не имеющими движущихся частей. В системах отопления с котлами на биомассе, котлах на древесных пеллетах и ​​других котлах внутреннего сгорания иногда может потребоваться замена труб с течением времени.

Спасите планету. Когда работает электрический котел, его углеродный след меньше, чем у котлов внутреннего сгорания.

Безопасность. Поскольку в электрическом котле нет горючего топлива, нет риска утечки газа и риска взрыва.

Простая установка – электрические котлы проще в установке, чем другие альтернативы. Нет необходимости в дымоходе, так как внутри котла не происходит горения. Это означает, что электрический котел можно разместить практически в любом месте дома.

Низкие затраты на установку. Поскольку электрические котлы довольно просты и легки в установке, общая стоимость установки намного ниже, чем у газового котла.

Сколько стоит работа электрического котла?

Эксплуатационные расходы электрического котла варьируются от дома к дому. Это связано с рядом внешних факторов, таких как уровень изоляции, окна, тариф на электроэнергию, комфортная температура и многие другие факторы.

В настоящее время стоимость электроэнергии выше, чем газа, что увеличивает эксплуатационные расходы электрических котлов. Тем не менее, электрические котлы более эффективны, чем газовые, а это означает, что вы получите больше фактического тепла на единицу топлива, за которое вы платите.

Чтобы предоставить точную информацию об эксплуатационных расходах, мы провели исследование 96 объектов, которые были оснащены различными продуктами электрического обогрева EHC. Вы можете найти подробную информацию о наших выводах здесь



Комментарии к статье

Обзор Мишель Мюррей, 2 недели назад

Привет Нужны ли нам строительные нормы или следовать какой-либо процедуре, чтобы установить электрический котел на чердаке?

Добавить комментарий

Что такое промышленные электрические котлы?

30 лет назад полностью электрический автомобиль был бы обычным предметом только в статье Popular Mechanics, и вряд ли вы потеряли бы сознание на межштатной автомагистрали.

Сегодня более 20 миллионов электромобилей ездят по улицам всего мира, и ожидается, что эта тенденция продолжит расти. Электричество проложило путь многим вещам на протяжении всей истории и ежедневно открывает новые возможности.

Что такое электрические котлы? Электрические котлы — это просто сосуды под давлением, содержащие жидкость (обычно воду), которая нагревается до температуры насыщения для создания пара или, в некоторых случаях, горячей воды. Пар используется в различных коммерческих и промышленных целях по всему миру. Электрические котлы полагаются на элементы сопротивления, которые прикреплены внутри котла для нагрева воды и создания пара или горячей воды для бытовых нужд.

Котлы, как и автомобили, долгое время зависели от сжигания ископаемого топлива для производства пара или горячей воды, необходимых для различных целей. Поскольку все большее внимание уделяется экологическим инициативам и сокращению нашего углеродного следа, электричество рассматривается как альтернативный источник топлива для создания этой критически важной паровой энергии.

Давайте проясним, прежде чем продолжить, коммерческие и промышленные электрические котлы требуют серьезной электроэнергии. Мощность, которая исходит от электростанции. Электростанции, в которых используются котлы большой мощности, подающие пар на турбины и вырабатывающие электроэнергию. Комплектные котлы, требующие источника топлива. Дело в том, что по-прежнему существует потребность в сжигании источника топлива выше по течению.

Электрические котлы — не новая идея. Электрические котлы для дома очень распространены для обеспечения меньших мощностей по пару и горячей воде. Использование электричества для нагрева воды уходит корнями в начало 1900-х годов. Промышленная революция заставила людей стремиться изобретать новые способы для многих вещей, и многие машины были спроектированы с учетом этих инноваций. Многие предприятия и производители используют электрические котлы для различных технологических и прикладных нужд. Часто можно увидеть, где предприятия будут использовать арендованные электрические котлы для дополнения, когда необходимо увеличить производство.

Электрические котлы доступны в широком диапазоне давлений и мощностей

Зачем компании использовать электрический котел?  Компании во многом полагаются на пар. Электрический котел предлагает много преимуществ по сравнению с обычной системой, работающей на газе или жидком топливе. Во-первых, электрические котлы работают на электричестве, поэтому нет необходимости в дополнительных полевых трубопроводах или резервуарах для масла. Теперь, когда не происходит возгорания, это устраняет выбросы. Это может быть особенно полезно, когда разрешение может быть проблемой.

Могут быть случаи, когда юрисдикции требуют разрешений на эксплуатацию системы, работающей на газе или жидком топливе, из-за дымовых газов. Электрические котлы устраняют эту необходимость и могут ускорить процесс, который иногда требуется для разрешения использования парового котла. Различные мощности и размеры котлов могут требовать различных эксплуатационных требований и разрешений. Однако при использовании электрического котла правила или разрешения на выбросы не применяются.

Некоторые компании используют в своих интересах крупные экологические инициативы местных, государственных и федеральных органов власти, используя электрические котлы. Определенные налоговые льготы доступны для уменьшения углеродного следа организации. Отказ от использования ископаемого топлива для производства пара вполне может квалифицировать компанию и компенсировать затраты на покупку электрического котла.

Это отсутствие сгорания также может сделать использование электрического котла идеальным решением, когда необходим пар на случай непредвиденных обстоятельств. Мобильный электрический котел может использоваться для дополнительного производства пара и иногда размещается в местах, где котел, работающий на жидком топливе, не может работать. Имея в целом меньшую занимаемую площадь, отсутствие топливных трубопроводов и установку дымовой трубы, временные электрические котлы часто размещают прямо внутри механического помещения или на погрузочной платформе.

В других случаях электрический котел является отличным решением для бизнеса, когда важным фактором является шум. Больницы, школы и университеты, курорты и отели, а также правительственные здания часто используют электрические котлы для устранения чрезмерного шума в помещении или вокруг него.

Как работают электрические котлы? Как уже отмечалось, электрические бойлеры используют элементы сопротивления, очень похожие на то, что вы можете найти в водонагревателе. Сосуд заполнен множеством элементов для быстрого повышения температуры воды и давления в сосуде. Он делает это с помощью пошагового контроллера, ПЛК или другого настраиваемого элемента управления, подобного Siemens LOGO.

Электрические котлы используют элементы сопротивления для создания тепла, необходимого для производства пара.

Когда установка требует тепла, реле давления замыкается и активирует контакторы. Соответствующий программатор позволяет подавать питание на элементы по мере необходимости для достижения и поддержания необходимого давления или температуры. Использование сложных элементов управления позволяет электрическому котлу работать так же, как система полной модуляции.

Некоторые электрические котлы имеют функцию предварительного нагрева. Это сравнимо с выключателем минимального пламени на жаротрубном котле. Этот переключатель предварительного нагрева позволяет поднять температуру воды в бойлере до более высокой температуры, прежде чем контроллер включит управление. Это может снизить затраты на энергию и преждевременный износ котла, элементов или других компонентов. Предприятия, которые каждый вечер выключают электрический котел, могут найти этот контроллер очень полезным.

Каковы размеры электрических котлов?  Электрические котлы немного отличаются по размеру от газовых или жидкотопливных котлов. Киловатты используются для описания размера электрического котла. Правило примерно десяти, как я его называю, является хорошей практикой для быстрого преобразования размера электрического котла в лошадиные силы. 90,8 киловатта эквивалентны мощности одного котла. Например:

Электрический котел 1200 кВт = мощность котла в л.
