Отвертка. Виды и устройство. Работа и применение. Особенности

Появление отвертки, как строительного инструмента, связано с 16 веком еще в момент появления оружия. До наших времен дошли их плоские разновидности. Сегодня в каждом доме наверняка найдется хотя бы одна отвертка. Все их виды покупать нет необходимости, а чтобы понять, какое именно исполнение отвертки нужно, достаточно ознакомиться с существующими разновидностями и их особенностями.

Без такого инструмента не обойтись при замене выключателя, розетки, а также во время ремонта бытовых устройств. Многие скажут, что вместо отвертки лучше приобрести шуруповерт, однако для выполнения мелкого ремонта шуруповерт обычно не используют, так как проще достать отвертку и затянуть пару саморезов и винтов при замене розетки.

Устройство и принцип действия
Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

  • Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
  • Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
  • Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.

Принцип действия отвертки основан на ее устройстве.

Порядок работы
  • Вставить шлиц в риски самореза, шурупа или винта.
  • Вкрутить крепежную деталь по часовой стрелке.
  • Выкрутить – против часовой стрелки.
  • На рукоятке могут быть кнопки для включения различных дополнительных функций.
Виды

В торговой сети все чаще появляются новые виды винтов и саморезов, имеющих разные насечки на головке. В зависимости от этого инструмент также совершенствуется, и появляются новые виды. Не стала исключением и отвертка. Сегодня существует большой ассортимент такого инструмента разной конструкции и формы. Многие из них используются применительно к определенным видам работ. Рассмотрим отвертки, которые широко распространены, и приобрели большую популярность в разных видах работ.

По форме шлица наконечника отвертки делятся на:
  • Плоская, имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.

  • Крестовая, маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.

  • Крестообразная с направляющими, маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.

  • Шестигранная (маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
    Существует три вида шестигранных отверток, отличающихся формой наконечника:

    — с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
    — с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;

    — виброусточивые, с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.

  • Звездообразная (маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
    — возможность приложения высокого крутящего момента, по сравнению с другими видами;
    — нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
    — нет повреждений шлица головки винта;
    — повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков.Существуют разные исполнения звездообразных наконечников: «Torx плюс» и «Torx», которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и
    виброзащищенные
    исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.

  • Квадратная. Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.

Существуют также виды отверток, которые различаются своим назначением для определенных условий работы. Они снабжены специальными приспособлениями.

Отвертка с гибким валом

В тесных условиях работы это приспособление очень удобно. Его используют в работах по сборке мебели и в других труднодоступных местах.

Универсальная отвертка

Этот инструмент дает возможность устанавливать на стержень разные наконечники, которые могут храниться как внутри рукоятки, так и в отдельном футляре, в зависимости от исполнения и завода изготовителя.

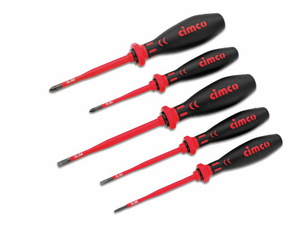

Диэлектрическая отвертка

Такая отвертка применяется при электромонтажных работах на электрооборудовании, находящемся под опасным для человека напряжением. Рукоятка и стержень такого инструмента покрыты специальным изоляционным материалом, рассчитанным на определенную допустимую величину напряжения. Чаще всего это значение указывается на рукоятке.

Отвертка с храповым механизмом

С помощью такого храпового устройства стержень инструмента может вращаться только в одну сторону. Это позволяет выкручивать винт без извлечения инструмента из его головки. С помощью специального рычага можно изменить направление вращения.

Аккумуляторные

Такая электрическая отвертка по своему устройству аналогична шуруповерту. Но имеются свои отличия:
  • Масса.
  • Устройство.
  • Мощность.

Значительно меньшая мощность этого инструмента вполне оправдана, так как она не служит для сверления отверстия, и крепления мощных шурупов и винтов в особо прочные материалы, например, в дуб. Это дает возможность использовать компактный аккумулятор и небольшой электрический моторчик. Поэтому габариты и масса инструмента невелики.

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Маркировка

Чтобы определить назначение и вид отверток, следует уметь разбираться в их маркировке. В таблице изображены наиболее распространенные формы шлицев наконечников и их обозначения. Крестообразные отвертки с разными крестами имеют свою таблицу соответствия, в которой обозначены размеры крепежа и инструменты, к которым их можно применять.

В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.

Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:

Также можно заметить, что некоторые виды отверток содержат в обозначении как буквы, так и цифры. Например, РН 4 х 120, где РН – обозначает прямую отвертку, 4 – номер инструмента, означающий диаметр винта, 120 – длина стержня. Маркировка может включать в себя данные о материале рабочей части инструмента.

Похожие темы:

История создания отверток, их разновидности и предназначение

Разновидности отвертокВряд ли кто-то из профессиональных ремонтников или домашних мастеров не считает обычную отвертку крайне важным и необходимым инструментом, так как спектр ее применения очень широк. Этот нехитрый инструмент позволяет заметно упростить рабочий процесс, иногда он применяется не по прямому назначению, но очень выручает работника. Следует знать о том, какие существуют виды отверток, если вам предстоят какие-либо серьезные ремонтные работы в доме, гараже и т. п. Эти знания помогут выбрать нужный инструмент и избежать неудобств при выполнении тех или иных задач.

История изобретения

Потребность в подобном инструменте появилась с изобретением винтов, о которых упоминалось еще в XVI столетии. Сперва эти крепежные элементы откручивали ключами, потому что головка винта была 6-гранной. Винты не всегда вкручивались и выкручивались легко, поэтому в их головке делали паз, куда вставляли плоскую часть тупой стамески, позднее получившей свое современное название.

Как изобрели отверткуПринято считать, что отвертку изобрели в XVII в. В то время ее широко применяли при изготовлении оружия и точных механических изделий. Доказывает это наличие в пистолетах и мушкетах того столетия винтов с прямым шлицем. До Х. Х. в. не было других видов шлицев. Эволюция инструмента произошла, когда с канадским коммивояжером Петером Робертсоном произошел мелкий несчастный случай: при закручивании винта рабочая часть инструмента выскользнула из прямого паза и поранила ему руку. В итоге он придумал конструкцию шляпки винта не со сквозным шлицом, а с квадратным углублением в центре.

Ноу-хау получило название «робертсоновкий винт», а для закручивания таких винтов требовался инструмент с измененной формой рабочей части. Благодаря нововведению обеспечивалось:

  • лучшее центрирование;
  • безопасность вкручивания;
  • увеличение усилия.

Новый крепеж стал использоваться в машиностроении, в частности, на заводах «Форд».

Запатентовал изобретение американец Генри Филлипс. Винты с крестовым шлицом в 1940-е годы использовались в производстве самолетов-бомбардировщиков.

С развитием конструкций крепежа и сфер его применения разрабатывались и новые конструкции фигурных отверток, каждая из которых соответствует определенной форме шлица. Есть более 10 разновидностей инструмента.

Разновидности инструмента

Наиболее известные и часто применяемые следующие виды:

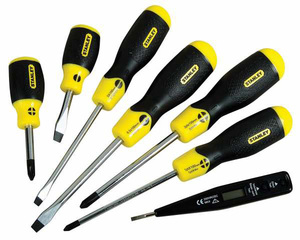

  • Виды отвертокПлоская (SL) или прямошпилевая. Жало в форме лопатки, что позволяет работать с простейшими соединениями при помощи винтов. Наиболее популярный в бытовых работах инструмент, может применяться при незначительных электромонтажных работах.
  • Крестовая (РН). Жало конусовидное. Четыре грани инструмента заходят в крестообразный шлиц. Коническая форма рабочей части обеспечивает хорошее соприкосновение с винтом.
  • Шестигранная (НЕХ). У изделий данного вида изделия форма рабочей поверхности как у 6-гранника. Крутящий момент в 10 раз превысит тот, что дает крестовая отвертка, размеры которой те же. Такой инструмент используется для ремонта электротехники.
  • Звездообразная (TORX). Форма рабочей поверхности — шестиконечная звезда. Применяется для ремонта мелкой техники, к примеру, сотового телефона.
  • Крестообразная с насечками (PZ). Этот тип имеет крестовый профиль и незначительные дополнительные грани. Такие инструменты плотно входят в крепеж и применяются при сборке мебели.

Существуют также изделия, использующиеся в определенных условиях, поскольку имеют особые приспособления. А это:

  •  Отвертка с храповникомОтвертки с храповым механизмом. Этот механизм обеспечивает свободное вращение стержня в одном направлении. Благодаря этому работа может производиться без извлечения из шлица наконечника. Направление вращения меняется при помощи специального рычажка.
  • Диэлектрическая. Используется в работе с оборудованием под напряжением. Изделие покрывается особым изолирующим покрытием. Изоляция рассчитывается на назначенные границы напряжения. Это указывается на ручке в маркировке.
  • Универсальная. Для одной рукоятки позволяет использовать несколько наконечников. Хранятся наконечники в отдельном футляре или в рукоятке.
  • С гибким валом. Незаменима в стесненных условиях.

Профессиональные изделия

Кроме простого инструмента, широко применяются профессиональные отвертки особой формы. Домашние мастера, как правило, не пользуются им, так как сфера применения инструмента очень узкая.

Рассмотрим эти отвертки:

  •  Профессиональные отверткиИнструменты со штырем по центру Torx. Инструмент Torg-Set применяется лишь в авиации. Форма его — асимметрия крестообразного сечения, что позволяет очень туго затягивать винты.
  • Двужальная, спаннер, используемая производителями лифтов и лифтерами. Благодаря особой форме крепежа предотвращается вандализм.
  • Сечение Tri-Wing — тоже для авиации, а также с помощью инструмента с таким сечением ремонтируется электротехника. Форма рабочей части напоминает трилистник.

Выбор модели и бренда

Отвертки выпускаются многими производителями разных стран. Есть аналогичные инструменту виды бит, но чаще они применяются с шуруповертами.

Выбор модели отвертокДля правильного выбора типа изделия оценивается частота его применения. Если планируется периодическое использование в хозяйственных целях, подойдут и недорогие модели. В этом сегменте хорошо себя зарекомендовали бренды: Fit, Stayer и Matrix. Частое применение или профессиональная деятельность требует приобретения более дорогого изделия, чей срок службы значительно больше благодаря повышенной прочности. Продукция подобного качества выпускается компаниями «Арсенал» и Kraftool.

Дорогими моделями очень высокого качества являются инструменты марки Gedoro, которые приобретают профессионалы. Срок их службы в восемь раз превосходит срок службы других моделей.

Требования к качеству

Отвертки должны быть надежными и прочными. Чтобы инструмент служил долго, внимание нужно обращать на следующие факторы:

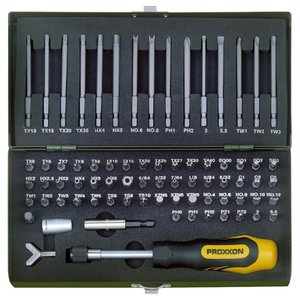

  • Выбор качественной отверткиЯпонское изделие предпочтительнее китайского. Хорошее качество демонстрируют и европейские бренды. Отечественная продукция тоже неплохая, но убедитесь в наличии маркировки ГОСТ или РС, иначе может попасться некачественная подделка.
  • Наиболее качественные изделия сделаны из сплава ванадия и хрома. Прочность должна быть в диапазоне 47−52 по Роквеллу. Во избежание приобретения подделки предпочтительно приобретать продукцию известных торговых марок.
  • Для работы в условиях агрессивных химических веществ не стоит выбирать инструмент с резиновой рукоятью. Но для электрика это то, что нужно, так как резина защищает от воздействия тока.
  • Отвертка должна удобно ложиться в руку, а мышцы кисти при ее использовании не должны перенапрягаться.

Обслуживание и уход

Кроме откручивания-закручивания крепежа, Где применяются отверткиотвертка используется также, если нужно, например, поддеть съемные пластиковые панели, соскоблить краску или грязь с какой-либо поверхности, отделить прикипевшие прокладки. Еще инструмент нередко выполняет функцию стамески или зубила. В любом случае он изнашивается. Если не удается открутить винт, проверьте заточку рабочей части отвертки.

Затачивается отвертка, как коньки, и конец должен быть притупленным. Крестообразную отвертку заточить сложно, но небольшой запас длины граней позволяет это сделать. Заточка производится ограниченное количество раз и при крайней необходимости.

А также можно намагнитить инструмент. Отвертка с магнитным концом очень удобна, так как фиксирует крепеж до закручивания. Еще с помощью этого инструмента достают закатившиеся в уголки винты. Многие отвертки продаются с намагниченным жалом. Чтобы намагнитить обыкновенную отвертку, оставьте ее на продолжительное время возле мощного магнита. Еще лучше, если отвертка хранится на магните.

Самостоятельное изготовление инструмента

Диэлектрические отверткиСделать отвертку можно из прута или гвоздя подходящего размера. Заготовка с одного конца обтачивается в форме плоского шлица, другой конец рекомендуется загнуть буквой «Г», для хорошей фиксации в руке. При имеющемся запасе бит для инструмента со сменными жалами можно сделать отвертку из двух шайб и болта. Крестообразная отвертка может быть сделана из старого ключа для замка соответствующей формы. Ключи выполняются из довольно прочного материала, который изнашивается небыстро. Такую отвертку можно прикрепить на связке ключей, что он постоянно был под рукой.

Итак, вы узнали кое-какую информацию об инструменте отвертка. Да, он очень распространен, тем не менее надеемся, что нечто новенькое вы все же почерпнули из нашей статьи.

Какие бывают отвёртки? | какиебывают.рф

Не так давно все виды отверток были представлены двумя инструментами: плоской и крестовой. С приходом зарубежных компаний на рынок, потребность увеличилась и для ремонта многих образцов мебели и техники, недостаточно иметь только два типа отверток. Рассмотрим, что сегодня предлагает рынок?

Немного «отверточной» теории

На вид простой инструмент - отвертка, все же имеет свою историю и как бы многие ни думали - составные части. Специалисты разделяют отвертки на следующие виды:

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее - жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом - это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени - это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем - TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Обозначения отверток
Обозначение Длина стержня мм Диаметр мм
№0 80 4
№1 от 80 до 100 5
№2 от 100 до 120мм 6
№3 от 120 до 150мм 8
№4 от 150 до 200мм 10

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том - для каких работ их лучше использовать?

  • № 0 - отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 - снимает крепежные элементы до 3 мм;
  • № 2 - легко отворачивает саморезы до 5 мм диаметром;
  • № 3 - предназначен для креплений в 7 мм;
  • № 4 - тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки - Ph3*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Электрический инструмент

Есть еще два типа отверток, которыми смогут пользоваться не все, но в чемодане домашнего мастера, их часто можно видеть:

  • Индикаторная отвертка. Используется в домашней электрике для определения фазы в розетке;
  • Аккумуляторная отвертка. Этот вид не нашел большого спроса. Дело в том, что при ее мощности и стоимости надежнее будет приобрести «шуруповерт».

Несколько экзотические инструменты. Однако нужно присмотреться и к ним, чтобы знать о существовании.

Универсальный тип инструмента

Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.

На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.

На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.

Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских. Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.

Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.

Заключение

Если говорить о том, какую отвертку выбрать для пользования, то здесь нужно руководствуется извечным правилом - не все дешевое надежно. Стержень и жало инструмента, должны быть из каленого железа, рукоять обязательно с выпуклостями от проворачивания или резиновыми насадками.

Виды отверток: особенности и назначение

Читайте в этой публикации:
Виды отверток: что мы знаем об этом инструменте
Какие бывают отвертки: типы наконечников
Как выбрать отвертку: что указано в маркировке
Разновидности отверток: универсальный вариант

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом stroisovety.org мы изучим виды современных отверток и определимся с их назначением.

как выбрать отвертку фото

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.

  1. Наконечник, именуемый жалом. Самый главный элемент любой отвертки – так называемая рабочая часть. Именно жало в большинстве случаев, а вернее его форма, обуславливает основные отличия одной отвертки от другой. От этой формы зависит то, какие винты или шурупы сможет вкручивать и выкручивать выбранная вами отвертка.
  2. Стержень. Может иметь различную длину и толщину, и это неспроста – далеко не каждый крепеж может размещаться на поверхности детали. Зачастую их утапливают глубоко в потаенное отверстие, которое, к слову говоря, может отличаться своей шириной. Мало того, толщина стержня также оказывает влияние на размер винтов и шурупов, которые можно будет выкрутить с помощью той или иной отвертки.
  3. Рукоятка. Основное требование к этой части отвертки – это эргономичность, то есть удобство в использовании. На сегодняшний день широкое распространение получили два типа рукояток отверток – обычная цилиндрическая с различными противоскользящими приспособлениями и Т-образная. Последний вид рукоятки позволяет создать больший крутящий момент – такими отвертками очень хорошо выкручивать прикипевшие и приржавевшие винты. виды отверток фото

    Виды отверток фото

Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.

  1. Прямошлицевая (плоская) отвертка – маркируется двумя буквами SL. Она предназначена справляться с винтами, головка которых оснащена прямой прорезью – такие винты не предназначены выдерживать большую нагрузку и в большинстве случаев используются в быту. Недостатком таких винтов является плохая сцепляемость с отверткой – зачастую тугое затягивание винтов данного типа приводит к срезанию шлица винта. Приржавевший винт данного типа открутить практически невозможно.
  2. Крестовая отвертка – маркируется буквами PH. Сегодня это самый распространенный тип отвертки – две крестовые прорези с углублением в центре обеспечивают более качественное сцепление инструмента с винтом, благодаря чему появляется возможность туго завинтить шуруп или винт. Если крепеж качественный, не из сырой стали, то сорвать такие шлицы вручную практически невозможно. Используются такие винты и шурупы как в быту, так и в профессиональном строительстве. Зачастую бытовые винты даже делают универсальными – комбинируют PH и SL шлиц, благодаря чему их можно откручивать как плоской, так и крестообразной отверткой. крестообразные отвертки фото

    Крестообразные отвертки фото

  3. Шестигранная отвертка – маркируется буквами HEX. К такой отвертке можно прикладывать крутящий момент, в десять раз превосходящий аналогичный показатель крестообразной отвертки. Винты с такими шлицами широко используются в электронике различного типа, мебельной промышленности и прочих изделиях, в которых важно соблюсти надежность соединения.
  4. Отвертка звездочка – маркируется как TORX. Это, можно сказать, редко используемые отвертки, надобность в которых появляется тогда, когда производитель какой-либо продукции хочет ограничить доступ несведущих в ремонте людей. Винты данного типа вы можете обнаружить на мобильных телефонах и другой тонкой компьютерной технике.
  5. Крестообразная отвертка с направляющими – имеет не только профиль в форме креста, но и дополнительные грани, обеспечивающие более надежное сцепление винта с отверткой. Такой крепеж получил широкое распространение в мебельной промышленности.

Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.

  • №0 – диаметр стержня такой отвертки составляет 4мм, а длина не превышает 80мм.
  • №1 – 5мм диаметр стержня и длина от 80 до 100мм.
  • №2 – толщина стержня отвертки составляет 6мм, а длина варьируется от 100 до 120мм.
  • №3 – имеет стержень толщиной 8мм и длиной от 120 до 150мм.
  • №4 – тяжеловес диаметром 10мм с длиной от 150 до 200мм. какие бывают отвертки фото

    Какие бывают отвертки фото

И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

  • №0 – предназначена для винтов диаметром до 2мм.
  • №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
  • №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
  • №3 – для винтов 5,1-7мм.
  • №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

универсальная отвертка фото

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.

Автор статьи Александр Куликов

Реверсивная отвертка виды, назначение и выбор

Буквально десятилетие назад реверсивная отвертка считалась специализированным инструментом.

Позволить себе такую покупку могли лишь редкие мастера.

Сегодня на рынке можно встретить реверсивный инструмент любого типа, а его стоимость приятно удивляет.

Особое внимание заслуживают отвертки для всевозможных бит – действительно универсальный инструмент.

Реверсивная отвертка

В последнее время они стали настолько популярны за счет своей универсальности, что их используют как при ремонте автомобилей, так и при работе с часовыми механизмами.

Назначение реверсивных отверток

Реверсивная отвертка предназначена для откручивания и закручивания крепежей в труднодоступных местах.

Как правило, она входит в комплект, простейший из которых состоит из специальной рукоятки и набора различных бит (наконечников).

Отвертка с реверсом состоит из следующих частей:

• Рукоять с резиновым покрытием и переключателем на 3 режима

• Металлический стержень со встроенным храповым механизмом

• Насадка для бит

Храповый механизм представляет собой зубчатое колесо, которое может вращаться лишь в одну выбранную сторону.

Реверсивная отвертка принцип действия

Движение в противоположную сторону ограничено специальной собачкой.

Прижимаясь к колесу пружиной, она блокирует его обратное движение.

Более распространенное название этого механизма – трещотка (из-за издаваемого звука).

При работе инструментом переключатель устанавливается в одну из трех позиций:

1) На закручивание

Рабочий ход – по часовой стрелке.

Если повернуть ручку в противоположную сторону, сработает трещотка, ход будет холостым.

Другими словами, если провернуть инструмент против часовой стрелки, ее наконечник останется неподвижным, а рукоять свободно провернется

2) На выкручивание

Рабочий ход – против часовой стрелки.

Трещотка срабатывает при провороте в противоположную сторону.

3) Блокировка

В этом режиме отвертка превращается в обыкновенную.

Любое направление движения будет рабочим.

Среди преимуществ использования реверсивных отверток следует отметить:

• Возможность работы без перехвата рукой. Так кисть будет меньше уставать.

• Возможность работы без извлечения наконечника из шлица крепежного элемента. За счет этого работа идет быстрее и эффективнее

Основные характеристики

Рукояти изготавливаются из литьевой или порошковой пластмассы.

Первый вариант имеет мягкое основание, и характеризуется эластичностью, за счет чего инструмент удобно держать в руке.

Порошковая же пластмасса хрупкая, но вместе с тем твердая.

Хороший инструмент, как правило, имеет прорезиненную ручку.

Реверсивная отвертка с прорезиненой ручкой

Она, кроме эргономичности, обладает влагоотталкивающими свойствами.

Такой инструмент почти не пачкается, а для его очистки достаточно протереть поверхность влажной тканью.

Кроме того, слой резины обладает диэлектрическими свойствами, а значит, такой отверткой очень удобно работать с элементами электрических сетей под напряжением.

Еще одним условием качественной рукояти является ее стойкость к воздействию агрессивных химических соединений.

Для этого опять же используется специальная резина, которая способна выдержать контакт с химическими компонентами.

Однако при продолжительном контакте с растворителями или бензином, покрытие разрушится.

В этом случае подходящим вариантом будет пластмассовая ручка.

Наиболее распространенные типы реверсивных отверток:

• С реверсивной поворотной рукоятью.

Как правило, оснащаются удлинителем-переходником для торцевых головок.

Такие рукояти часто используются для работы с головками размера 5 — 13 и битами профиля SL — SL6, PH0 — Ph3, PZ2, T6 – T30, SP4, TW2, TW3, HEX4 – HEX6.

• С реверсивной рукоятью для точных работ.

Размеры инструмента значительно меньше, большинство комплектов дополнены гибким удлинителем.

Зачастую такие отвертки используются для работы в паре с головками размера 2.5 – 5.5 и битами профиля SL1 – SL4, PH000 – Ph2, T4 – T10, HEX0.9 – HEX2, SP2.6, A0.8 – A1.2.

Отвертки с набором бит и головок обладают твердостью 45 – 50 единиц (шкала Роквелла).

Изготовлены из хром-ванадиевого сплава.

Рукоять покрыта пластиком и/или термопластичной резиной.

Переключатели режимов работы могут быть кольцевыми (часть ручки проворачивается относительно продольной оси), флажковыми (на корпусе установлен небольшой рычажок) или ползунковыми.

Виды реверсивных отверток

Для удобства работы используют реверсивные отвертки со сменными битами нескольких видов.

Поворотная

Отвертка с поворотной головкой представляет собой рукоять, соединенную с головкой шарниром.

Реверсивная отвертка с поворотным шарниром

Такая конструкция позволяет работать с крепежами в труднодоступных местах, изменяя при необходимости угол наклона ручки относительно оси наконечника или съемной биты.

Пистолетного типа

Отвертки с формой рукояти, напоминающей букву «Г» или «Т», называют пистолетными.

Реверсивная отвертка пистолетного типа

Такой инструмент удобно ложиться в руку, а образуемый особой формой ручки рычаг позволяет прикладывать меньше усилия.

Различные обзоры и тестирование отверток пистолетного типа часто проводятся на примере ремонта автомобиля, так как они отлично подходят для подобной работы.

Рычажная

Конструкция рычажной отвертки позволяет изгибать рукоять относительно рабочей головки под различными углами, вплоть до 90 градусов.

Реверсивная отвертка рычажная

Другими словами, прямую отвертку можно превратить Г-образную одним движением руки.

Позволяет хорошо протягивать крепежные элементы, или “срывать” их с места при отвинчивании.

Для точных работ

Реверсивные отвертки для точных работ – легкий и небольшой инструмент.

Предназначены для ремонта часовых механизмов, различной электроники и любых приборов, где используются миниатюрные крепежные элементы.

Реверсивная отвертка для точных работ

Как правило, имеют кольцевой переключатель трещотки. Укомплектованы удлинителем (наиболее распространенная длинна – 120мм), набором “мелкокалиберных” бит и торцевых головок.

Плюсы и минусы

Главным преимуществом реверсивных отверток является удобство работы с ними.

Чтобы отвинтить или завинтить крепежный элемент, нет необходимости перехватывать рукоять инструмента руками.

Кроме того, реверсивный механизм позволяет работать вообще одной рукой.

Это удобно, так как второй рукой можно придерживать крепежный элемент.

Различные биты и насадки, головки и удлинители, входящие в комплект, как правило, продаются в специальных чемоданчиках, где размечены места под каждый элемент.

В итоге, приобретая один набор, покупатель обзаводится фактически целым комплектом инструмента.

Реверсивная отвертка большой набор

Использование шарнирных переходников или гибких удлинителей позволяет использовать инструмент для работы с крепежами в труднодоступных местах, к которым нет прямого доступа.

Еще одним плюсом является стандартизация шлицов бит, торцевых головок и головок отверток, что позволяет по мере надобности докупать необходимые размеры, если они отсутствовали в наборе.

Среди минусов реверсивных отверток стоит отметить возможность поломки трещотки. В этом случае инструмент приходит в полную негодность.

Кроме того, по рукояти таких отверток нельзя бить, если, скажем, шуруп “застыл”.

Это может привести к ее неисправности.

Конечно, существуют и ударные модели, однако, они достаточно дорогие для бытового применения, а годятся только для начального этапа выкручивания.

Инструменты в наборе

В хороший набор реверсивных отверток со съемными битами входят следующие элементы:

• Отвертка (может быть нескольких вариантов, различных размеров и с разными типами ручек)

• Битодержатель (обыкновенная отвертка, может быть как с прямой, так и с Т-образной ручкой)

Реверсивная отвертка с "Т"-образной ручкой

• Удлинители (позволяют добраться до крепежей в глубоких отверстиях или узких труднодоступных местах)

• Набор бит со шлицами под различные крепежные элементы

• Торцевые головки разных размеров, вплоть до 13мм

• Адаптеры для торцевых головок

Существуют наборы отверток с храповым механизмом для точных работ.

Реверсивная отвертка для точных работ

Их легко узнать по небольшому размеру инструментов в комплекте.

Тут важный элемент — гибкий удлинитель, без которого будет сложно разобрать некоторые соединения в современной электронике.

Биты и накидные головки

Поговорим непосредственно о рабочих элементах наборов с реверсивными отвертками – торцевых (накидных) головках и битах.

По сути, они являются съемными наконечниками обыкновенных отверток.

Устройство и назначение бит

Биты представляют собой сменные наконечники (насадки) для отверток.

Предназначены они для завинчивания и отвинчивания крепежных элементов. Одна сторона имеет шлиц под конкретный тип крепежа, а та часть, которая вставляется в отвертку – шестигранник в поперечном разрезе.

Такая форма позволяет использовать биты при работе электроинструментом, например, шуруповертом.

По форме эти насадки напоминают цельный цилиндр.

Биты с распространенным типом шлица продаются, как правило, в составе набора.

Специальные или с более редким шлицем можно купить поштучно.

Самые популярные биты можно найти по следующей маркировке:

• Стандарт PH (Phillips) – шлиц крестообразной формы с четырьмя видами размера, от PH0 до Ph4. Наиболее распространенным является размер Ph3.

• Стандарт PZ (Pozidriv) – шлиц крестообразной формы, напоминающий PH, но имеющий дополнительные “лезвия” меньшего размера (под углом 45 градусов к основным).

• Стандарт SL (Slot) – Плоский шлиц. Рядом с буквами обычно указываются цифры, соответствующие его размеру.

• Стандарт Torx (шестигранная звезда). Рядом с буквенной маркировкой “T” указываются цифры, соответствующие размеру в миллиметрах, например, T30.

Биты для точной работы

При ремонте часовых механизмов или компактной электроники, например, мобильных телефонов, используются биты для точной работы.

Реверсивная отвертка для точных работ с битами

Они значительно меньше привычных всем вариантов, но стандартизированы точно также.

На маркировке рядом с буквенным обозначением типа шлица указывается его размер.

Накидные головки

Накидные головки для отверток выглядят точно так же, как и варианты для ключей с трещотками.

Выполнены в форме “бочонка” (иногда их так и называют), где с одной стороны находится отверстие – шлиц соответствующего размера, а с другой – квадратное отверстие под переходник инструмента.

Реверсивная отвертка с накидными головками

Как правило, размер головки для отверток ограничивается №13.

Это связано с тем, что для работы с болтами и гайками большего размера нужно усилие, которое:

• может повредить отвертку
• возможно приложить только ключом за счет большего рычага

Наиболее распространенные типы накидных головок:

• Шестигранные –рабочий профиль в форме шестигранника. Самый ходовой вариант.

• Двенадцатигранные – имеют рабочий профиль в виде двенадцатигранника. Подходят для работы с шести- и двенадцатигранными крепежами.

• SuperLock (SL) – рабочий профиль похож на шестигранник, но с увеличенной площадью контакта с крепежным элементом.

Создан для работы с сорванными (слизанными) гранями шляпки крепежа.

• Универсальные – рабочий профиль выполнен в форме двенадцатигранника со срезанными (тупыми) вершинами. Подходит для работы с различным профилем (и метрическим, и дюймовым) шляпок крепежей.

Адаптер для накидных головок

Так как накидные головки имеют именно отверстие для крепления, а не выступающий шестигранник, для работы с ними реверсивной отверткой нужен специальный переходник.

Переходник для накидных головок

Он может быть и монолитным, и шарнирной конструкции, что позволяет работать с болтами и гайками под углом.

Выбор реверсивной отвертки

Выбирая отвертку с храповым механизмом, покупатель рассчитывает на ее долговечность и надежность трещотки.

Прежде чем оплачивать товар, даже если выбрана самая дешевая модель от непроверенного производителя, необходимо убедиться в следующем:

• Реверсивный механизм должен работать без заклиниваний, перекосов и прокручиваний.

Подвижные элементы не должны люфтить.

• Материал реверса должен обладать хорошими показателями прочности, механизм переключения не должен заедать и проскакивать, обязан четко фиксироваться в заданном положении.

• Все механизмы рукояти должны быть либо защищены, либо спрятаны в корпусе. Сама ручка должна хорошо лежать в руке и не царапать кожу.

• В комплекте должен присутствовать удлинитель и минимальный комплект насадок

• Биты должны быть изготовлены из прочного материала, о чем будет свидетельствовать маркировка.

Если соответствующих надписей нет – можно смело проходить мимо.

• Место посадки бит должно хорошо магнититься, что предотвратит их выскакивание.

Реверсивная отвертка с длинным стержнем

Конечно, предпочтение за немецким инструментом, хотя и некоторые отечественные производители достойны внимания.

Рейтинг реверсивных отверток

Среди производителей реверсивных отверток и их наборов, особое внимание заслуживают следующие:

• WERA (Германия)

• Stanley (США)

• WIHA (Германия)

• BAHCO (Швеция)

• FELO (Германия)

• GROSS (Германия)

Реверсивная отвертка "GROSS"

Просто хороший и сравнительно недорогой инструмент: FORCE, TOPEX, WILTON, FORCE, HI-TEC.

Индикаторная отвертка, ее виды, возможности и критерии выбора

Индикаторная отвертка имеет несколько разновидностей, которые выполняют как стандартные, так и дополнительные функции, все подробности вы можете узнать из данной статьи.

Огромное количество бытовых приборов обеспечивают комфорт в доме, но использование нескольких мощных потребителей одновременно приводит к чрезмерной нагрузке на проводку.

Чревато это, как минимум, небольшими поломками, которые можно устранить самостоятельно, не прибегая к помощи электрика.

Чтобы правильно определить фазу и ноль, обезопасив себя от поражения электрическим током, а также для грамотного подключения электроприборов и поиска неисправностей в электросети используется индикаторная отвертка.

Индикаторная отвертка стандартная

Этот инструмент следует иметь в каждом доме, т.к. им легко определить рабочую фазу и ноль (методом исключения).

В арсенале электрика такая отвертка занимает ключевое место.

С нее начинается большая часть ремонтов электроприборов, оборудования и устранение неисправностей в электросети.

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикаторная отвертка в ассортименте

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Модель с неоновой лампой

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Модель с дисплеем

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

Универсальная модель

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Модель со светодиодом

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

Модель со звуковым индикатором

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Модель на батарейках

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи.

ПРИМЕЧАНИЕ:

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Критерии выбора изделий

В зависимости от условий эксплуатации и поставленных задач, перед тем, как выбрать индикаторную отвертку, необходимо учесть их следующие характеристики:

• Размер и форма жала

Индикаторная отвертка – это, прежде всего, отвертка.

Она годится для работы с соответствующими крепежами (болты, шурупы).

Но следует помнить, что жало этих инструментов не рассчитано на высокие нагрузки, а используется больше, как щуп.

• Эргономичность ручки и ее цвет.

Отвертка должна удобно лежать в руке, а яркий цвет рукояти не даст ей затеряться среди инструментов.

• Функциональность

Продвинутые модели позволяют не только находить запитанные фазы, но и измерять напряжение.

• Наличие источника питания

Если инструмент работает на батарейках, хороший производитель всегда добавляет в комплект запасные элементы питания.

• Тип индикатора: светодиод, неоновая лампочка, звуковой зуммер.

• Наличие дисплея

Если изделие оснащено дисплеем, его функционал значительно расширяется.

• Стоимость

Этот пункт зависит не только от функциональности модели, но и от популярности компании-изготовителя.

• Производитель

Напрямую влияет на ценовую политику и качество товара.

Главное правило при выборе индикаторной отвертки – хорошо проверить ее корпус на наличие повреждений.

Если на рукояти инструмента присутствует трещина, работать с ним небезопасно.

Проверять отвертку на работоспособность необходимо каждый раз перед ее использованием.

Способы работы с индикаторной отверткой смотрите тут

Диэлектрическая отвертка, ее характеристики, виды и выбор

Диэлектрическая отвертка – это специальный инструмент для работы с объектами, находящимися под напряжением электрического тока.

Различные крепежные элементы, которые используются в любой технике, электроприборах, электроинструментах и даже игрушках, привели к созданию специальных отверток.

Каждая из них имеет свои особенности, и разработаны они для эффективной работы в конкретных условиях, для выполнения определенных целей.

Для отвинчивания обыкновенного самореза из деревянного изделия используется конструктивно простой инструмент с крестообразным шлицем наконечника.

Его можно легко заменить ножом с подходящей формой кончика.

Но в случае работы с силовым оборудованием, находящимся под напряжением, необходимыми становятся диэлектрические отвертки.

Диэлектрическая отвертка

Этот специализированный инструмент не удастся заменить подручными средствами, т.к. он имеет свои технические особенности.

Назначение и характеристики

Диэлектрическая отвертка предназначена для работы с электросетями и силовым оборудованием, которые находится в конкретный момент под напряжением.

Создан этот инструмент больше не для облегчения работы с крепежами, а для гарантии безопасности мастера.

Важно обратить внимание, что любой диэлектрической отверткой можно работать с электросетями под напряжением, которое не превышает 1кВ.

Более высокие показатели требует использования инструмента другого уровня.

Диэлектрические отвертки рассчитаны на работу с распространенными шлицами крепежных элементов – крестообразный и прямой, что является следствием стандартизации.

По этой причине инструмент для работы с напряжением до 1кВ должен соответствовать стандарту VDE DIN EN 60900.

Тем не менее, иногда приходится работать с другими шлицами крепежей.

Любая стандартизированная отвертка шлицевая диэлектрическая в обязательном порядке проходит тестирование напряжением, которое достигает 10кВ.

Этот огромный десятикратный запас позволяет убедиться в качественном исполнении изделия, подтвердить его безопасность.

При этом на рукояти или стержне должна присутствовать маркировка (“1000V” или специальные значки).

Размер отверток

Как правило, необходимые отвертки для каждого электрика ограничиваются следующими размерами:

• PZ1
• PZ2
• Плоскошлицевая 3мм
• Плоскошлицевая 5,5мм

Для работы с бытовыми электроприборами этих размеров будет достаточно.

Для расширения фронта работ иногда используются плоскошлицевые (2,5мм, 4мм, 6мм), PZ3, Ph2, Ph3.

Диэлектрическая отвертка PZ1

Тем не менее, и их может быть недостаточно, если приходится периодически сталкиваться с силовым оборудованием особой конструкции.

В этом случае электрикам рекомендуется приобрести набор диэлектрического инструмента со съемными битами.

Рукоять

Рукоять – важнейшая деталь.

Она несет полную ответственность за безопасность мастера.

Ее диэлектрические свойства должны гарантировано защищать от “пробития” даже при напряжении 1кВ.

Дополнительная безопасность мастера при работе обеспечивается особым материалом – полиформальдегидом.

Сама ручка может быть изготовлена из поликарбоната или полиэтилена, при этом поверхность покрыта слоем того самого полиформальдегида.

Он имеет интересные свойства, среди которых влаго- и износостойкость, высокая механическая прочность и устойчивость к агрессивным воздействиям нейтральных щелочей и растворителей.

Полиформальдегид – хороший диэлектрик, что позволяет его использовать в качестве покрытия рукоятки отверток.

Этот материал сохраняет свои свойства в температурных пределах от – 40 до +120 градусов Цельсия.

Его диэлектрические свойства практически не зависят от температуры.

Форма рукояти может быть в поперечном разрезе как полностью круглой, так и шестиугольной, пятиугольной, квадратной.

Иногда встречаются и треугольные варианты.

В принципе, при выборе необходимо ориентироваться не на конкретно форму, а на то, удобно ли инструмент лежит в руке.

Свойства и формы стержня

Электрикам часто приходится работать с силовым оборудованием под напряжением.

Для обеспечения безопасности, одной диэлектрической отвертки с рукоятью, не способной проводить ток, будет недостаточно.

Иногда рука соскальзывает с ручки, иногда приходится придерживать инструмент за стержень.

Если последний будет обладать токопроводящими свойствами, поражение электрическим током гарантировано.

Даже банальная невнимательность может привести к печальным последствиям.

Еще одним бастионом защиты мастера от воздействия электричества является диэлектрический стержень.

Диэлектрическая отвертка PH

Как правило, он имеет стандартную цилиндрическую форму, но встречаются и граненые варианты (восьмиугольник, шестиугольник).

Для изготовления стержня используется инструментальная сталь, обладающая повышенной прочностью.

Наиболее распространенными являются марки 8ХФ и У7.

Поверх металла наносится специальное гальваническое покрытие.

Такая конструкция стержня рассчитана на безопасный монтаж и демонтаж крепежных изделий, находящихся под напряжением.

В качестве покрытия иногда используется тот же материал, что и на рукоятках – полиформальдегид.

Таким образом, стержень становится полностью изолированным и безопасным. Непокрытым диэлектрическим материалом остается непосредственно жало отвертки.

Форма жала

Жало – рабочая часть инструмента, форма которого соответствует шлицу конкретного крепежного элемента.

В соответствие со стандартами, наиболее распространенными для диэлектрических отверток являются следующие формы наконечников:

• SL (плоскошлицевая)
• PH (крестовый шлиц)
• PZ – шлиц, напоминающий формой стандарт PH, но имеющий дополнительные направляющие.

Позволяет достигать большего сцепления с крепежом и придавать ему больший крутящий момент:

• HEX (шестигранный шлиц) – не особо распространен в электрооборудовании, однако иметь инструмент с таким типом наконечника полезно.

Диэлектрическая отвертка с шестигранным наконечником

• TORX (звездообразный шлиц) – встречается редко, но заменить его ничем невозможно.

Виды

Диэлектрические отвертки практически ничем не отличаются от обычного инструмента, за исключением наличия специальной изоляции на стержне и рукояти.

Они могут иметь как обыкновенные цилиндрические ручки, так и Г- образные, Т-образные варианты (пистолетная форма), оснащаться монолитным металлическим стержнем с наконечником под определенный тип шлица, либо посадочным местом под съемные биты.

Последний вариант предпочтителен, так как позволяет по мере необходимости докупать нужные наконечники отвертки.

Хотя стандартным инструментом для электрика являются плоские и крестообразные изолированные отвертки шлицевые, иногда приходится использовать шестигранные и звездообразные шлицы при ремонте электрооборудования и силовых агрегатов.

Диэлектрический инструмент можно использовать и не по прямому назначению.

Так, диэлектрическая отвертка шестигранник может легко заменить ключ при сборке мебели, где крепежи с шестигранным шлицем наиболее распространены.

Помните!

Диэлектрическую отвертку нельзя использовать при работе с подключенным к электросети оборудованием, напряжение которой свыше 1кВ.

В противном случае изоляция инструмента может “пробить”.

Чтобы во время эксплуатации диэлектрической отвертки быть уверенным в собственной безопасности, прежде чем приступить к работе, необходимо осмотреть инструмент на наличие повреждений.

Маркировка

Любая диэлектрическая отвертка должна иметь маркировку, которая подтверждает безопасность использования инструмента для работы с электросетями и оборудованием, напряжение которых не превышает 1 кВ.

Это могут быть как специальные значки, нанесенные на рукоять, так и надпись “1000V”.

Качественная диэлектрическая отвертка должна соответствовать техническим стандартам ГОСТ 21010-75, который регламентирует допустимые параметры для этого инструмента.

Согласно ГОСТу, маркировка должна содержать товарный знак изготовителя, длину инструмента, номер крестообразного шлица, максимальное рабочее напряжение.

Если наконечник выполнен в форме лопатки, указывается его толщина.

Выбор диэлектрических отверток

Диэлектрические отвертки обязаны быть удобными во время эксплуатации.

Но это не главное правило, на которое стоит ориентироваться при выборе инструмента.

Выбирая диэлектрическую отвертку для любых условий использования, первое, что необходимо сделать – проверить инструмент на наличие маркировок.

В противном случае изделие не будет соответствовать нормам безопасности, что может привести к неблагоприятным последствиям при эксплуатации.

Знак соответствия ГОСТу наносят, как правило, отечественные производители.

Зарубежные же используют маркировку VDE (немецкий стандарт Института испытаний и сертификации, расположенного в городе Оффенбах).

Диэлектрическая отвертка "Wera" VDE

Следующий шаг – визуальная проверка на отсутствие повреждений и надежность соединения отдельных частей.

Стержень не должен болтаться, проворачиваться и люфтить в рукояти.

Если на ручке обнаружены сколы, заусенцы или неровности – это свидетельствует о недостаточном контроле качества производства.

Вывод — таким инструментом пользоваться небезопасно.

Лучшие диэлектрические отвертки не только отлично лежать в руке, но и соответствуют требованиям безопасности, выполняют свои прямые функции.

Производитель – еще один критерий выбора.

Главное отличие хорошего производителя — широкий ассортимент продукции.

Крупные компании занимаются разработкой и изготовлением практически любого строительного инструмента, вплоть до специализированного.

Наборы

Чтобы подобрать диэлектрическую отвертку под конкретный крепеж, необходимо знать следующие параметры:

• Размеры ручки

• Длина стержня

• Ширина и толщина жала

Если нет возможности подобрать отдельную отвертку, основываясь на знании этих величин, имеет смысл приобрести готовый набор.

Диэлектрические отвертки набор

Производители комплектуют такие наборы диэлектрических отверток минимум тремя вариантами инструмента (с прямым и крестообразными шлицами).

Среди дополнительных элементов могут присутствовать круглогубцы, тестер, пассатижи, изолента.

Современный вариант набора отверток представляет собой рукояти различных размеров с намертво закрепленным стержнем, который оснащен посадочным местом под съемные биты.

Наконечники вставляются в паз стержня, и фиксируются за счет магнита.

Такой набор предпочтительнее для профессионалов, так как мастер получает, кроме стандартных наконечников, биты менее распространенных типоразмеров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
