Саморезы по дереву — все виды и сфера применения — Bezhelme.ru

Саморезы в хозяйстве используются постоянно, причем даже не важно, частный ли у вас дом или городская квартира. Видов и размеров очень много, поэтому нужно знать, для каких видов работ лучше подходят те или иные.

В этой статье я расскажу вам, какие бывают саморезы по дереву, их размеры, цены, а также для каких работ предназначены определенные виды.

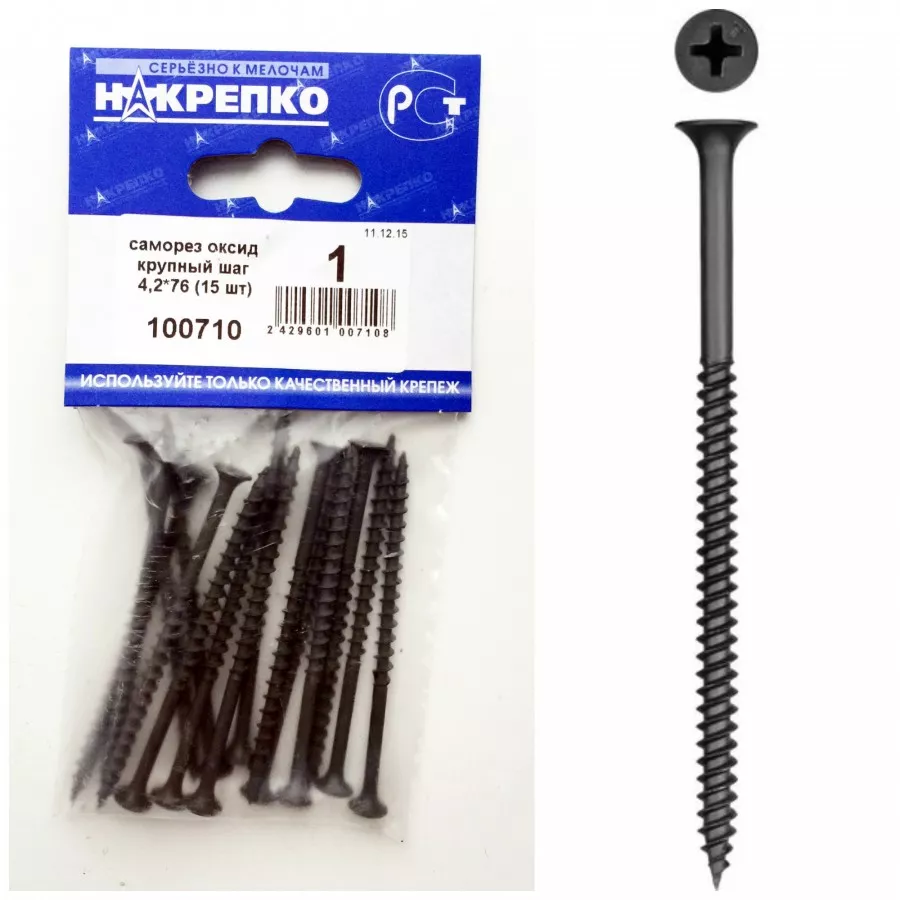

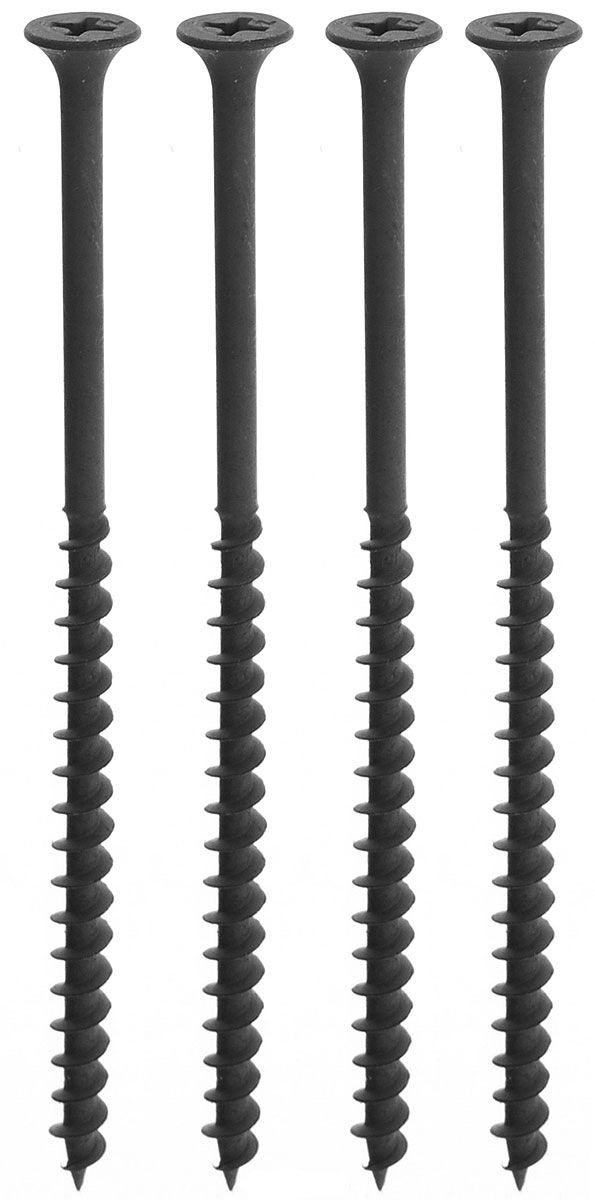

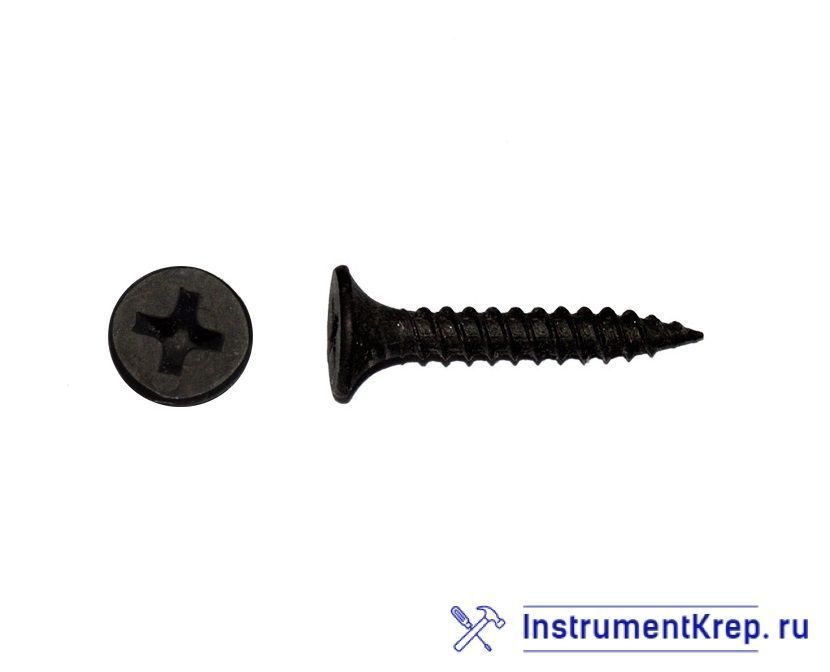

Черные оксидированные

Крупная резьба — чтобы было легче крутить в дерево.

Решили обшить деревянный дом гипсокартоном? Без проблем, для этого нужны деревянные бруски(обрешетка) и обычные черные по дереву с крупным шагом(длина 25-30 мм). Прикрутить любую деревяшку с дереву — также используйте их, благо размерный ряд велик, начинается от 19 мм и до 150 мм.

Шляпка потайная, поэтому так легко утапливается в дереве и листах гипсокартона. Толщина увеличивается вместе с длиной, чем длиннее саморез — тем он толще.

Небольшая табличка с размерами.

Диаметр/длина

3.5*19 мм
3.5*25 мм — очень часто используют для гипсокартона(крепление к профилям и деревянной обрешетке)
3.5*30 мм — также можно использовать для гипса и для дюбелей 6*30
3.5*40 мм
3.5*45 мм
3.5*50 мм
3.5*55 мм
3.5*65 мм
4.2*75 мм
4.8*90 мм
4.8*95 мм
4.8*100 мм
4.8*125 мм
4.8*150 мм

Как видим, из этого обилия вы сможете подобрать оптимальную длину. Очень часто черные саморезы используют для крепления в дюбеле. Для закручивания понадобится бита с разъемом Ph3(почитать про реально хорошие биты).

Из минусов черных саморезов — ржавеют, поэтому если что-то облицовываете и шляпка будет на видном месте, то берите оцинкованные(пассивированные). О них — ниже.

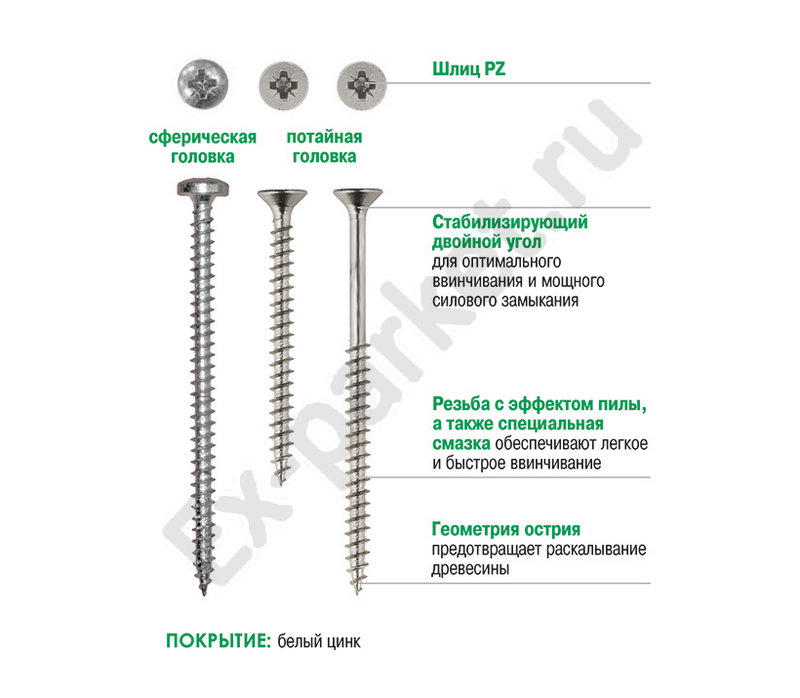

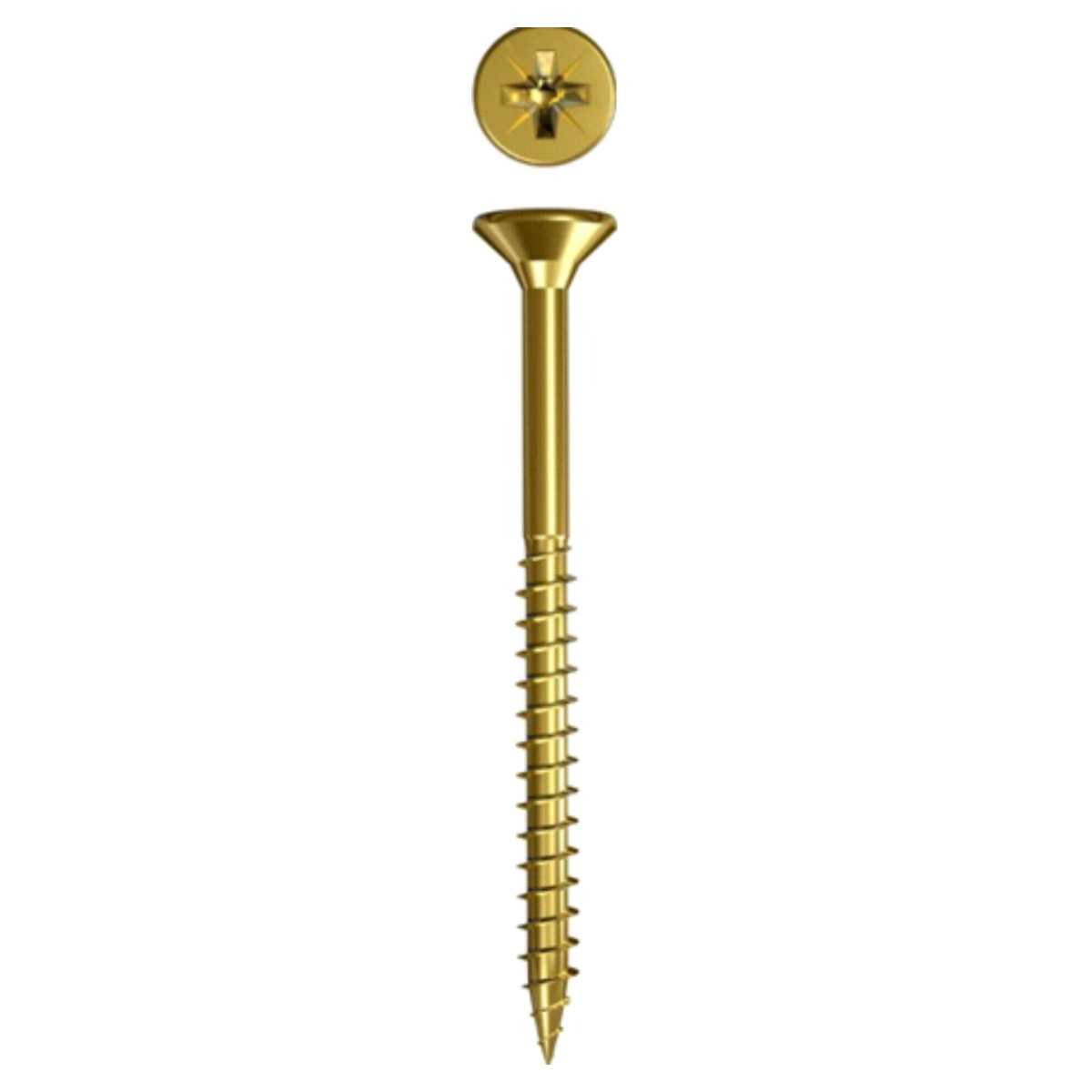

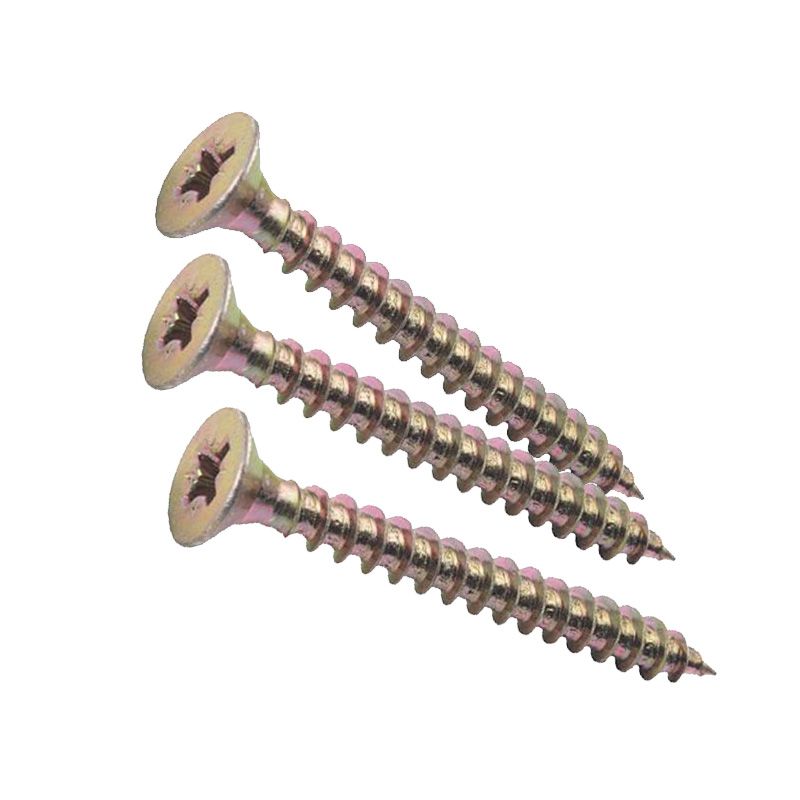

Желтые(желтопассивированные)


Не ржавеют, так как закрыты защитным покрытием(желтое или белое). Позиционируются как декоративные, поскольку имеют огромный размерный ряд, начиная от очень мелких длиной 12 мм.

Разъем для бит формата PZ(дополнительные грани, которых нет у PH). Так как бывают очень мелкие размеры, то и биты для них PZ1, PZ2, PZ3.

Очень часто имеют резьбу по всей длине, для кого-то это немаловажно. Продаются как в небольших упаковках(20-50 штук), так и в больших(500-1000). Отличное решение для дюбелей, поскольку резьба по всей длине способствует более плотному закреплению самореза в дюбеле.

Размеры идут ровные, то есть толщина либо 3 мм, либо 3.5, либо 4 мм. Шляпка потайная(можете раззенковать и утопить шляпку в дереве).

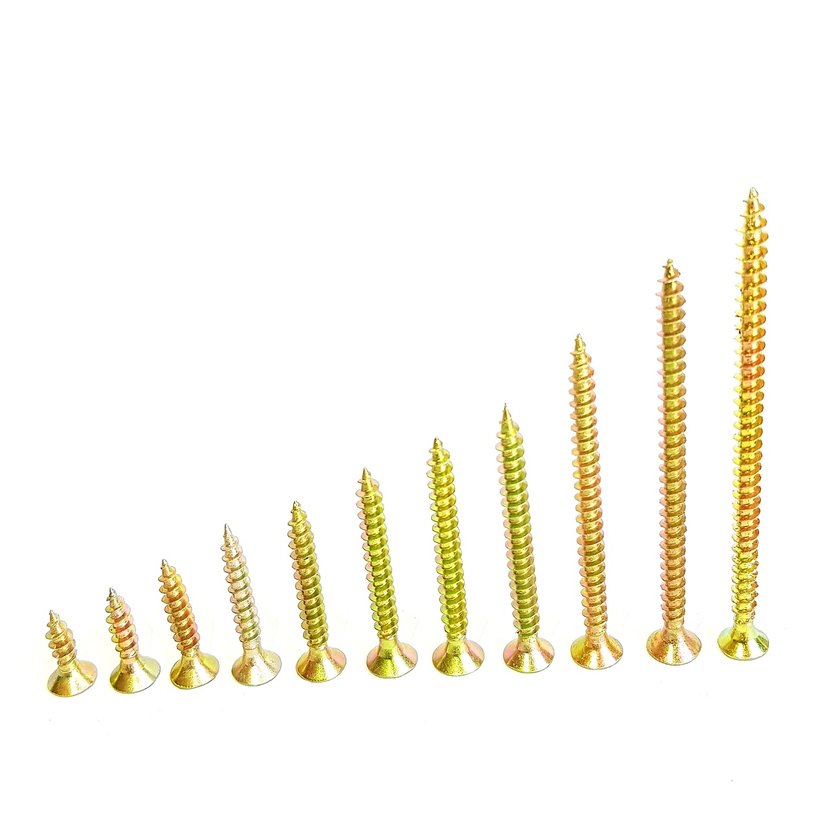

Размеры желтых саморезов

3*12 мм (крепление чего-либо к листу ДСП, чтобы острый кончик не проходил насквозь листа)
3*15 мм
3*20 мм
3*25 мм
3*30 мм (также для дюбеля 6*30 мм)
3*35 мм
3*40 мм
3*45 мм
3*50 мм

— толщина 3.5 мм начинается от 20 мм и до 70 мм

— 4 мм — от 20 мм до 70 мм (для дюбеля 8*40 оптимально подходит саморез 4*40 желтый)
— 5 мм — от 20 мм до 100 мм(для дюбеля 10 мм берем саморез толщиной 5 мм).
— 6 мм — от 30 мм до 200 мм

Замечу, что стоимость декоративного крепежа заметно выше, чем у оксидированных. Для повседневных работ все конечно же используют обычные черные, для отделочных и декоративных работ — уже желтые или белые.

Саморез-глухарь

Очень толстый — для крепления деревянных лаг, реек и брусков. Там, где нужно выдержать конкретное усилие, применяют «глухари».

Саморез с шестигранной головкой, закручивают их с помощью обычного рожкового ключа, также, если в хозяйстве есть мощный шуруповерт или дрель, можно воспользоваться ею. Для закручивания понадобится бита-головка(размер может 8, 10, 13, 14 мм в зависимости от размера крепежа).

Где применяют такой мощный крепеж?

  • Скрепление деревянных конструкций, где нужна крепость и надежность.
  • На них можно подвесить водонагреватель к деревянной стене, больше никак не сделать, простые черные саморезы не выдержат такой вес(лично у меня висит водонагреватель на 80 литров на 3 глухарях 10*200 мм).
  • На глухари крепят что-то тяжелое к бетонной стене(когда нет анкер-болтов), правда размер дюбеля просто огромный — представьте, глухарь размером 8*100 мм требует дюбеля не меньше 14 мм в диаметре.

Очень важно перед закручиванием предварительно просверлить отверстие сверлом, а то иначе вы просто не сможете вкрутить толстенный саморез в дерево, сила трения там просто чудовищная.

Более того, такой толстый крепеж просто-напросто расколет скрепляемые детали, если не засверлиться заранее сверлом. Для облегчения закручивания используйте машинное масло(предварительно окуните глухарь в масло). Пойдет гораздо легче.

таблица желтых, размеры оцинкованных, ГОСТ, виды с большой шляпкой, длина черных, какие бывают, вес

Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для крепления гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.

Характеристика саморезов по дереву

Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.

Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать здесь.

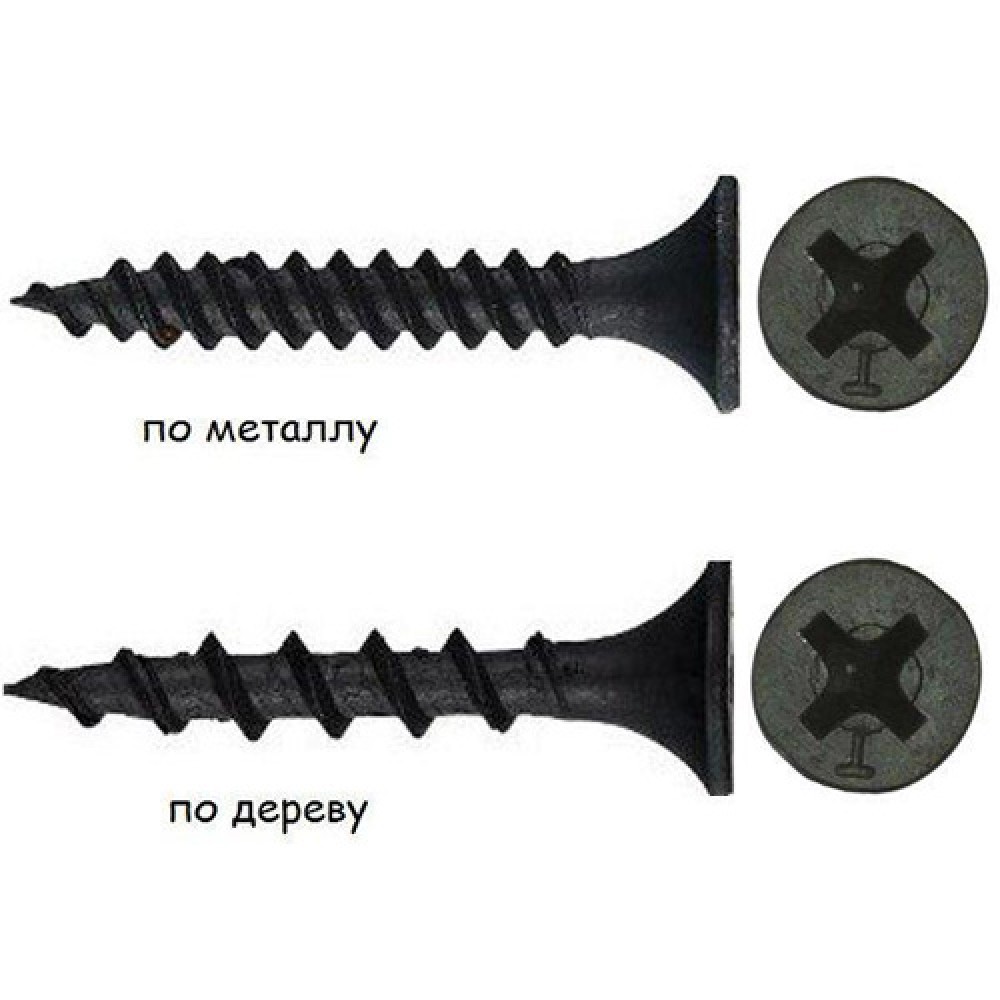

Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.

Как крепить профнастил на крыше саморезами фото и другие данные можно узнать из статьи

Главной особенностью таких саморезов остается более крупный шаг резьбы, наконечник острый и узкий. У резьбы вид спирали, которая проходит от головки до кончика изделия. Такие особенности отличают саморезы по дереву от саморезов для более плотных материалов. Такая конструкция элемента позволили вкручивать их в материал без дополнительного сверления. Но многое будет зависеть от размера пиломатериала по ГОСТу.

О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной статьи.

На видео  рассказывается о размерах саморезов по дереву:

Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.

Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.

Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.

Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.

Саморезы — виды и размеры

  Саморезы — это вид крепёжного изделия, выполненный в виде стержня с головкой и специальной наружной резьбой, образующей внутреннюю резьбу в отверстии соединяемого предмета. Саморезы имеют цилиндрическую поверхность с треугольной резьбой.

  Саморезы – крепёжный материал, широко применяемый в строительстве. Имеют очень большое разнообразие по виду материала, размерам, формам, методам применения. Для закручивания требуются соответствующие отвёртки либо же биты для шуруповёртов. Чтобы рассказать о всём разнообразии саморезов, потребуется очень много времени. Поэтому, ниже мы расскажем о самых распространённых видах этого изделия.


Саморезы по дереву

  Основное отличие саморезов по дереву — редкий шаг резьбы. В отличии от саморезов по металлу, у саморезов по дереву расстояние между витками резьбы заметно больше. Объясняется это тем, что плотность и твёрдость у древесины значительно меньше чем у металла.

  По цвету бывают чёрные, белые и золотистые саморезы, которые можно подбирать под цвет применяемого материала. Самые популярные по применению — чёрные.

Размеры саморезов

  По длине саморезы бывают от 11 мм до 200 мм.

  Нередко можно услышать как строители называют самые маленькие саморезы «семечками» — из-за своего мáлого размера схожего с семечкой подсолнуха.

Диаметр саморезов по дереву

  По диаметру стержня саморезы чёрного цвета бывают 3,5 мм и 4,2 мм, а у жёлтых и белых — диаметры бывают от 2,5 до 6 мм.

Засверливание отверстий под саморезы

  Нередки случаи когда перед креплением на саморез необходимо засверливать скрепляемые материалы (пройти точку крепления сверлом). Это необходимо делать для плотных и для тонких материалов. К примеру, если пробовать закручивать саморез в плотную древесину дуба без предварительного засверливания, саморез просто обломается, согнётся или же значительно недокрутится до конца, а плотность соединения будет отсутствовать (появится щель между соединяемыми элементами).

  При креплении тонких деталей, предварительное засверливание нужно для того, чтоб избежать трещин и расколов на тонком прикрепляемом материале.

Подобрать диаметр необходимого сверла для засверливания под тот или иной саморез можно по данной таблице:

Диаметр самореза Диаметр сверла
4,0 мм 2,5-3,0 мм
4,5 мм 3,0-3,5 мм
5,0 мм 3,5-4,0 мм
6,0 мм 4,5 мм



Если диаметры сверла и самореза будут равными — плотность сцепления будет очень низкой или её вообще не будет.

  Закручивают чёрные саморезы при помощи отвёртки с разъемом Ph3 или аналогичной битой. Для золотистых саморезов — бита PZ №1, №2 или №3, в зависимости от диаметра самореза.


Саморезы по металлу

  Для саморезов по металлу, в отличии от саморезов по дереву, характерен частый шаг резьбы с маленькими промежутками между витками.

  По длине аналогичны саморезам по дереву от 11 до 200 мм.

  Диаметр 3,5 мм.

  Имеют разъём PH 2.

  Чёрные саморезы по металлу бывают со сверлом и с острым кончиком.

  Для саморезов с острым кончиком необходимо предварительно засверливать металл, кроме случаев крепления тонких металлов (до 2 мм). Когда толщина металла более 2 мм — необходимо делать засверливание сверлом 2,8-3 мм.

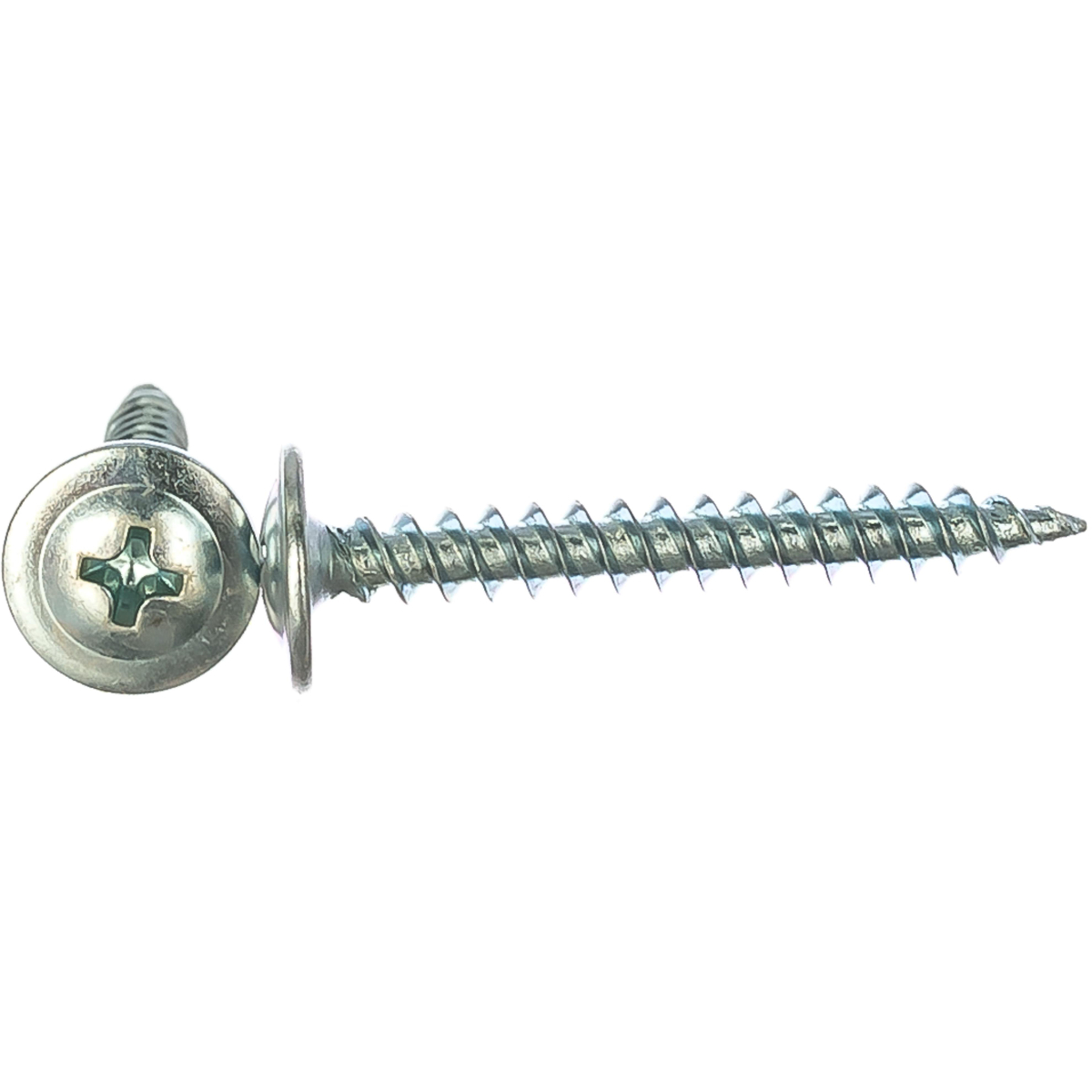

Саморезы с прессшайбой

  Применяются для крепления самых разных материалов: металл, дерево, софиты, сайдинг и многие другие.

  Большая шляпка, называемая прессшайбой, позволяет плотно прижимать закрепляемый материал без применения шайбы.

  • Имеют диаметр стержня 4,2 мм
  • Длина от 13 мм до 64 мм.
  • Разъём PH 2

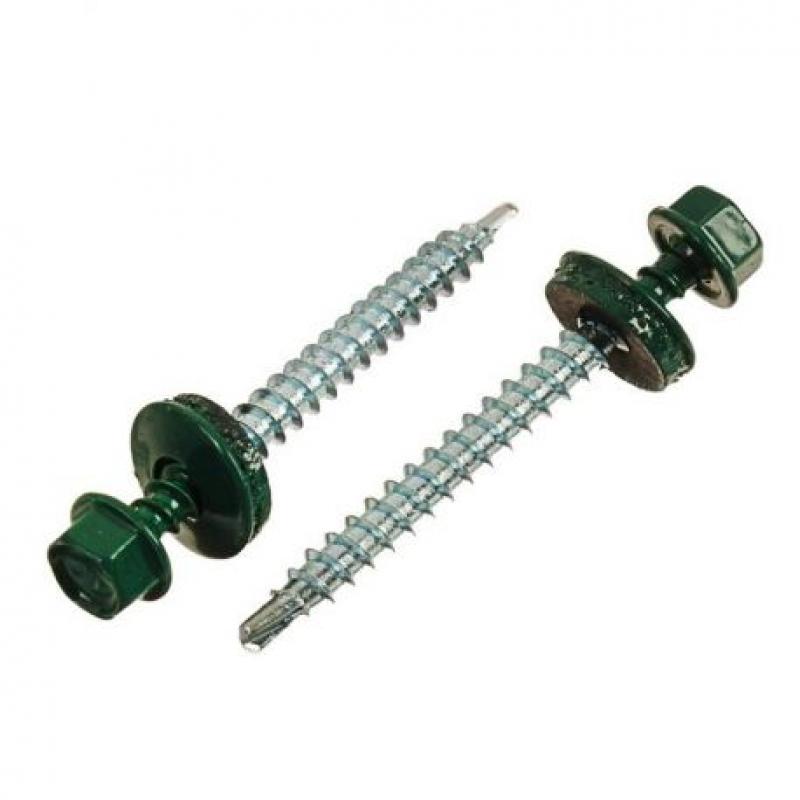

Кровельные саморезы

  Саморезы с шестигранной головкой имеют широкий спектр применения, но больше всего они применяются для крепления таких кровельных покрытий как металлочерепица и профлист, а так же комплектующих для них, за что и получили обобщённое название «кровельные».

  • Длина саморезов с шестигранной головкой бывает от 19 до 100 мм.
  • Диаметр стержня 4,8 и 6,3 мм.

  Комплектуются шайбой с резиновой прокладкой, отвечающей за герметичность соединения, что актуально для устройства кровли (чтобы не было течи).

  По цветовому разнообразию шляпки могут быть самого разного цвета: красного, коричневого, зелёного, белого и других. Цвет окраски шляпки подбирается под цвет закрепляемого материала и маркируется согласно цветовым стандарта Ral и RR.

  Так же бывают саморезы без окраски — просто с оцинкованной шляпкой и шайбой.

 Для крепления (закручивания) этих саморезов применяются биты с внутренним шестигранником.

Размер бит:

  • для саморезов с диаметром стержня 4,8 мм — бита на 8 мм
  • с диаметром стержня 6,3 мм —  бита 10 мм

Конфирмат — мебельный саморез

  Конфирматы применяются при сборке мебели.

  Самые применяемые имеют длину 50 мм с головкой под шестигранник.

  Данный вид крепежа требует обязательного предварительного засверливания. Для этого существует специальное конфирматное сверло.

  Для закручиваются конфирматов пользуются шестигранниками или битами для шуруповёртов марки HEX 4.


Строительные глухари

  Глухарь — это толсто-стержневой саморез с шестигранной головкой.

  Глухари широко применяются в креплении различных узлов тяжеловесных конструкций, где необходима особая прочность и надёжность соединения.

  При строительстве скатных крыш глухари используют для деревянных стропильных систем и межэтажных перекрытий.

  • Толщина стержня у глухаря от 6 до 10 мм.
  • Размер шестигранной головки у глухарей бывает от 10 до 19 мм.

  Закручиваются вручную гаечными ключами соответствующего размера, либо насадками при помощи трещёток или электро-инструмента. Возможна необходимость в предварительном засверливании.

Для крепления к основаниям из бетона, кирпича пеноблока и др. — их применяют вместе с пластмассовым дюбелем.

Какие саморезы бывают: разновидности, недостатки и предназначения | Все о лазерной резке и столярке

Можно сказать, что саморез — это шуруп, которым можно создавать резьбу при вкручивании. Саморезы применяются повсеместно и существуют множество модификаций на все случае жизни. Давайте в этой публикации ознакомимся со всеми основными видами саморезов.

И так в теории саморез — это самонарезающий шуруп, то есть в идеале саморез тем и отличается от шурупа, что его можно вкручивать предварительно не засверливаясь. Это в идеале, на практике такие фокусы рано или поздно приведут к тому, что при вкручивании в дерево заготовка просто треснет. Хотя справедливости ради, в тот же гипсокартон, в его профили, или в железные изделия саморезы можно вкручивать без страха. Ну да ладно, не будем о печальном и посмотрим какие бывают саморезы.

Саморезы для дерева и пластика

саморез по дереву

саморез по дереву

У дерева плотность намного меньше, чем у железа и поэтому у данного типа саморезов шаг резьбы заметно больше. При мелкой резьбе на мягком материале резьбу может сорвать. Так же у саморезов по дереву острый наконечник, что бы проще вкручивать в дерево.

Саморезы бывают трех цветов, черные, белые (цвета металлик) и желтые.

Самые дешевые черные саморезы, они не проходят антикоррозийную обработку и поэтому со временем, при воздействии атмосферных осадков будут ржаветь и разрушаться. Так же черные саморезы более хрупкие, для придание прочности их закаляют, но они не выдерживают нагрузку на изгиб, если черный саморез попытаться согнуть он просто сломается. Такой саморез подойдет для черновых работ, например нам надо прикрутить две детали смазанные клеем, после того как клей высохнет, на саморезы будет ложится только часть нагрузки.

оцинкованные саморезы

оцинкованные саморезы

Белые и желтые саморезы по большому счету отличаются лишь цветом. Эти саморезы проходят антикоррозийную обработку и изготавливаются они из более качественного металла, именно поэтому их не закаляют так как черные и они не ломаются при изгибании. Желтый цвет придают саморезам на стадии производства используя гальваническое цинкование жёлтым цинком, соответственно для белых саморезов используется белый цинк. Как вы поняли если саморезы будут использоваться так где есть влажность или же на них будет большая нагрузка то в этом случае лучше выбрать, более дорогие, белые или желтые, цвет саморезов подбираем в зависимости от цвета изделия.

«семечки» с острым концом и сверлом на наконечнике

«семечки» с острым концом и сверлом на наконечнике

Длинна саморезов бывает от 11 мм, это так называемые семечки, свое название они получили из-за маленького размера и до 200 мм. Диаметр саморезов так же бывает разным, черные имеют диаметр 3,5 мм, 4,2 мм, а желтые и белые бывают диаметром от 2,5 мм и до 6 мм.

Саморезы по металлу с острым наконечником

саморезы по металлу

саморезы по металлу

Как вы поняли главной отличительной чертой саморезов по металлу будет более мелкая нарезка резьбы. В этом случае мелкий шаг нужен для более надежного крепления твердого материала. Если вы прикручиваете саморезами для метала тонкую жесть, то в принципе можно не засверливаться, хоть настоятельно советую кернить, иначе саморез будет скользить по металлу. Для заготовок с толщиной более 2 мм придется сверлить. Саморезы для металла бывают так же разных цветов, и черные самые некачественные.

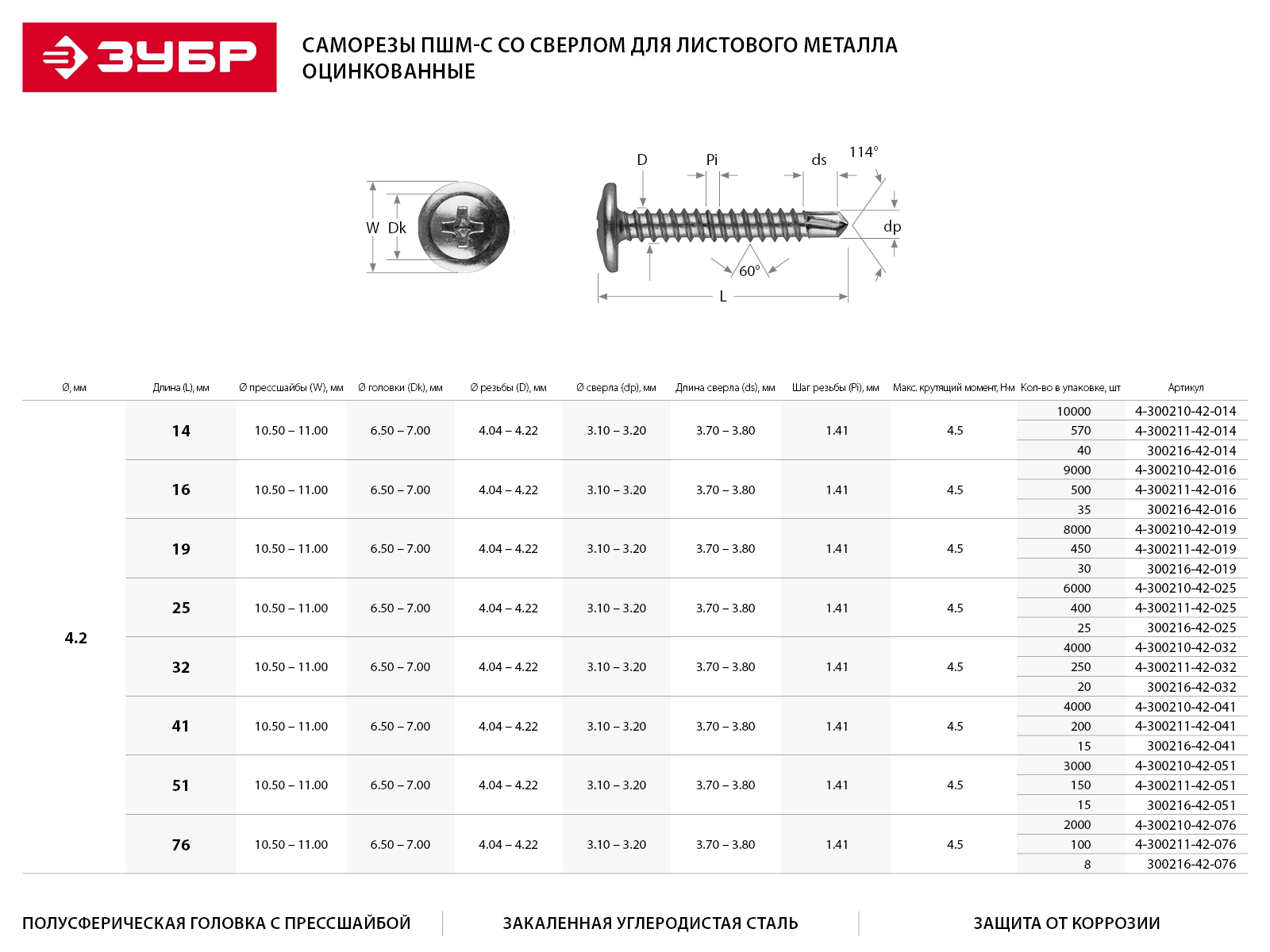

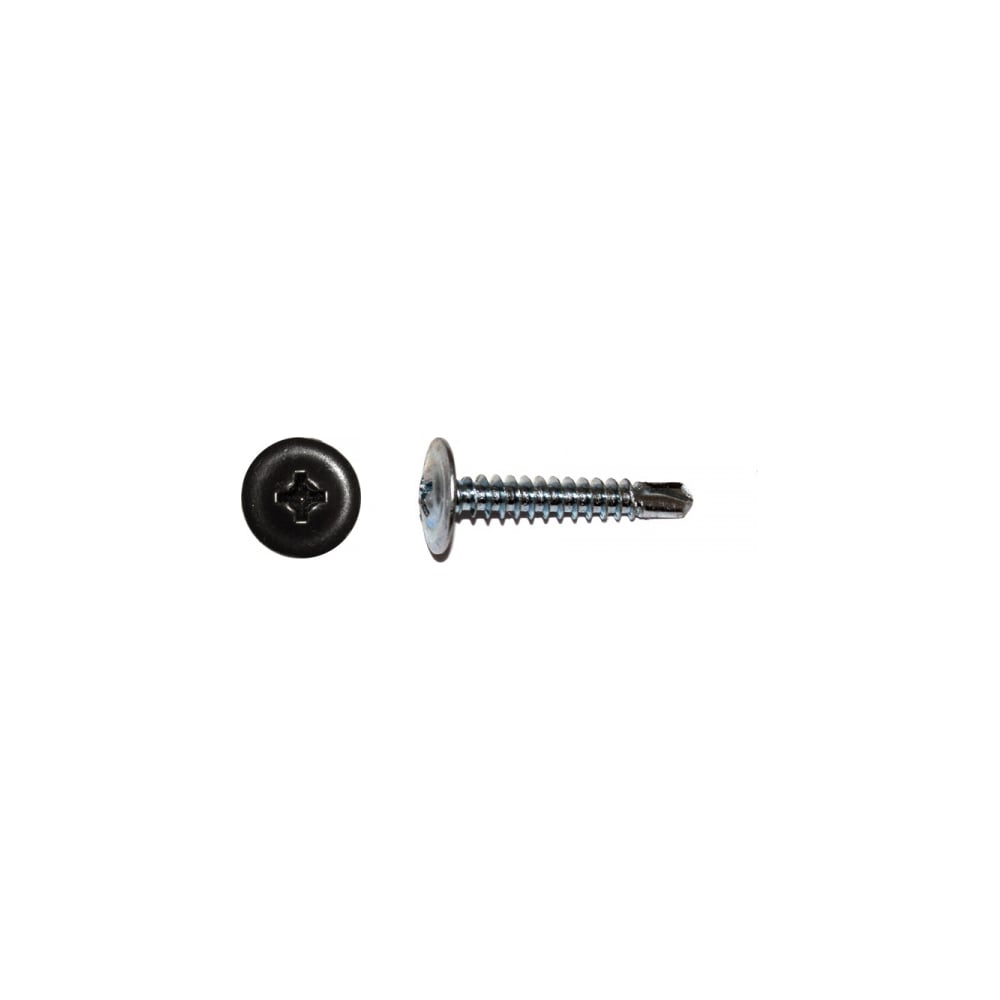

Саморез с прессшайбой и сверлом

Саморез с прессшайбой и сверлом

Саморез с прессшайбой и сверлом

В этих саморезах два интересных, а главное полезных технических решения. Первое это прессшайба — у данного типа саморезов шапка большего диаметра, как будто снизу головки приварили шайбу. Этот тип головки удобен когда нету возможности или желания использовать обычную шайбу. Например нужно прикрутить куда нибудь тонкий лист метала, больший диаметр головки не позволит материалу порваться.

Второ решение это сверло на наконечнике самореза. Даный тип наконечника выполняет роль сверла и таким саморезом можно прикручивать металические детали без предварительного сверления. На фото выше была семечка со сверлом, такой саморез очень облегчает работу с гипсокартоном, когда его нужно прикрутить к металическому профилю.

Так же бывают саморезы с прессшайбой и острым наконечником, такими можно например прикручивать тонкие материал к дереву и не пользоваться обычной шайбой.

Саморез с с шестигранной головкой

с шестигранной головкой

с шестигранной головкой

Этот саморез скорее похож на болт, но отличается нечастой винтовой резьбой и острым наконечником. Как видите на фото, данный тип саморезов прикручивается не отверткой, а гаечным ключом (обычно 17, 13 и 10 мм). В основном применяется для фиксации больших деталей или же крупных предметов. Если использовать дюпель, то таким саморезом можно прикрутить, что нибудь и к бетону, про металл и дерево я уже и не говорю.

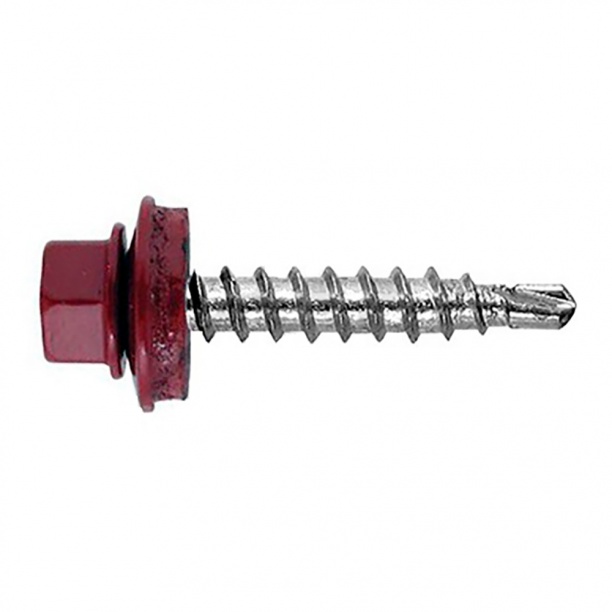

Кровельные саморезы

Кровельные саморезы

Кровельные саморезы

Как понятно из названия эти саморезы существуют, что бы крепить профнастил. Особенности у этих саморезов следующие:

  • Саморез комплектуется шайбой с резиновой прокладкой (что бы исключить протекание воды)
  • Головка у самореза шестигранной (чаще 8 или 10 мм)
  • Наконечник самореза сверловой, что бы без предварительного сверления фиксировать профнастил.

Шляпки таких саморезов бывают как классического цвета металлик, так и других цветов, что бы можно было подобрать под цвет кровли.

Саморезов реально на рынке великое множество, и если пытаться описать все существующие, то тут не статью, а книгу нужно писать. Есть например антивандальные саморезы, которые имеют нестандартные формы пазов на головках и комплектуются своим уникальным ключом, такие саморезы не извлечь с наскоку обычной крестовой отверткой или гаечным ключом. Или же саморезы на фото ниже имеют обычную крестовую головку, но гаконечник у них с сверлом:

обычный саморез по металлу с сверлом на наконечнике

обычный саморез по металлу с сверлом на наконечнике

Я не ставил себе цель ознакомить читателя с огромным ассортиментом существующих саморезов, моей целью было показать для чего какие саморезы используются, а затем уже сам читатель, вооруженный этими знаниями посмотрит на шаг резьбы, головку и наконечник и поймет какой саморез ему нужен для той или иной операции. Хотя если есть желание, можете дополнить публикацию в комментариях.

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Все предложения, пожелания и критику шлите на [email protected] ru или же в комментарии под публикацией!

размеры, таблицы и цена, виды, как выбрать —

  • размеры, таблицы и цена, виды, как выбрать
  • Саморезы по дереву (шсгд)- черные и желтые, wikiСтатья
  • таблица желтых, размеры оцинкованных, ГОСТ, виды с большой шляпкой, длина черных, какие бывают, вес
  • Как подобрать размер отвертки или биты для самореза. Таблица
  • Обзор инструмента. Виды и размеры саморезов
  • Саморезы: виды, выбор, особенности, область применения
  • Таблицы размеров крепежных винтов и таблицы преобразования
  • Винты — метрические и дюймы
  • Шурупы для дерева — крепеж Mart

размеры, таблицы и цена, виды, как выбрать

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Рынок крепёжных изделий, предназначенных для фиксации различных конструктивных элементов, изготовленных из разнообразных материалов, достаточно обширен. Это винты и анкера, болты и шпильки, а также кронштейны и прочие элементы крепления. При монтаже изделий и конструкций из пиломатериалов достаточно часто используются саморезы по дереву. Размеры, таблица и цена этих изделий, особенности использования на разных материалах – эти вопросы обсудим в этой публикации HomeMyHome.ru.

Саморезы по дереву различаются по типоразмерам и материалам, используемым при изготовлении

Содержание статьи

Преимущества и недостатки

Саморезы по дереву – это тот вид крепежа, с которым знаком практически каждый пользователь, вне зависимости от места и региона проживания, вида деятельности и места работы. Это обусловлено простотой использования, разнообразием типоразмеров и низкой стоимостью. Кроме этого, к достоинствам использования саморезов по дереву можно отнести такие показатели, как:

  • надёжность фиксации «в теле» деревянной конструкции обеспечивается наличием резьбы, посредством которой саморез вворачивается, не разрывая волокна дерева, как это происходит в случае использования гвоздей;
  • многопрофильность− возможность использования для крепления различных деревянных конструкций и изделий из плитных материалов, изготавливаемых из отходов деревообрабатывающих производств, в различных отраслях промышленности и строительства;
  • разнообразие конструктивных особенностей, таких как форма резьбы и канавки на шляпке, а также наличие фрезы на кончике самореза (на некоторых марках), позволяет использовать, применяя различные виды инструмента, на разных типах материалов без повреждения целостности их конструкции;
  • наличие шлицов под шляпкой позволяет «утопить» саморез в деревянной конструкции без выполнения дополнительных операций (зенкование) и повреждения последней.

Виды резьбы у саморезов различного назначения и области их применения

Недостатками саморезов по дереву являются:

  • возможность использования только для монтажа конструкций, обладающих малой массой, что обусловлено прочностью металла, из которого они изготавливаются;
  • модели, оснащённые пресс-шайбой, а также универсального применения, при затягивании могут повреждать фиксируемый материал;
  • при монтаже конструкций достаточной толщины, а также при использовании специальных видов саморезов (мебельное производство – конфирматы) необходимо выполнение предварительного просверливания отверстий, что увеличивает трудоёмкость выполняемых работ.

Саморезы – конфирматы, используемые в мебельном производстве и для соединения конструкций, изготавливаемых из плитных материалов (ДСП, МДФ и т.д.)

Виды саморезов по дереву

Промышленностью выпускаются различные виды крепежа, предназначенные для разных типов материалов, при этом саморезы по дереву, кроме этого, классифицируются по таким показателям, как характер обработки наружной поверхности и форма, по типу резьбы и геометрические размеры.

По характеру обработки наружной поверхности

В качестве сырья, используемого при изготовлении саморезов данного типа, используется углеродистая и нержавеющая сталь, а также латунь. Для придания прочности и износостойкости конечному продукту в процессе производства поверхность самореза обрабатывается специальными химическими составами в ходе таких операций, как:

  • фосфатирование – обработка фосфатами, в результате поверхность самореза приобретает чёрный цвет;
  • оксидирование – обработка магнитной окисью, в результате получается изделие чёрного цвета с незначительным блеском.
К сведению! Фосфатированные и оксидированные саморезы имеют чёрный цвет, что позволяет достаточно просто, чисто визуально, определить их тип.

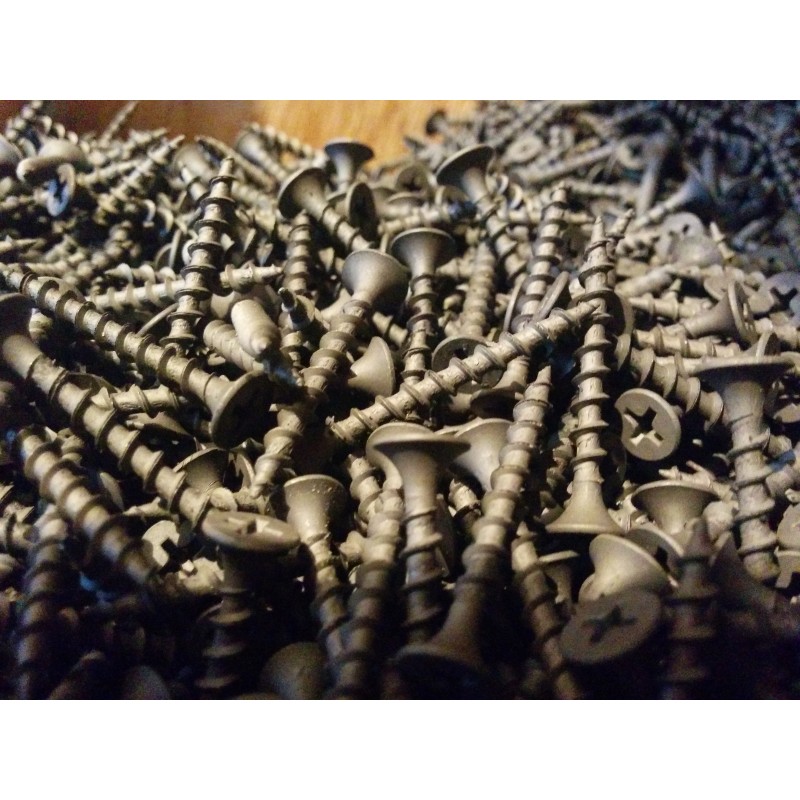

Оксидированные саморезы по дереву

Кроме чёрных изделий, производители выпускают марки саморезов с дополнительным антикоррозийным покрытием:

  • оцинкованные – получаются путём нанесения слоя цинка, который в зависимости от его химического состава может быть серебристого или жёлтого цвета;
  • желтопассированные – данные изделия, кроме оцинкования, подвергаются обработке хромовой кислотой, в результате чего получается изделие жёлтого цвета.

Точка зрения эксперта

Дмитрий Холодок

Технический директор ремонтно-строительной компании «ИЛАССТРОЙ»

Задать вопрос

«Крепёж чёрного цвета предназначен для использования в неагрессивных средах, что обусловлено его низкой устойчивостью к коррозии. Оцинкованные саморезы не ржавеют, а желтопассивные аналоги, кроме этого, отличаются значительной прочностью и стойкостью к механическим воздействиям».

Оцинкованные саморезы по дереву

По форме

Данный вид крепёжных изделий выпускается производителями для различных целей использования, что приводит к отличиям, выражающимся в форме самореза, а именно:

  • С пресс-шайбой. Пресс-шайба является головкой самореза данного типа. Её основное предназначение − плотное прижатие листовых материалов, при этом без проникновения в собираемые изделия. Как правило, конструкции данного типа изготавливаются из углеродистой стали с последующим оцинкованием поверхности.

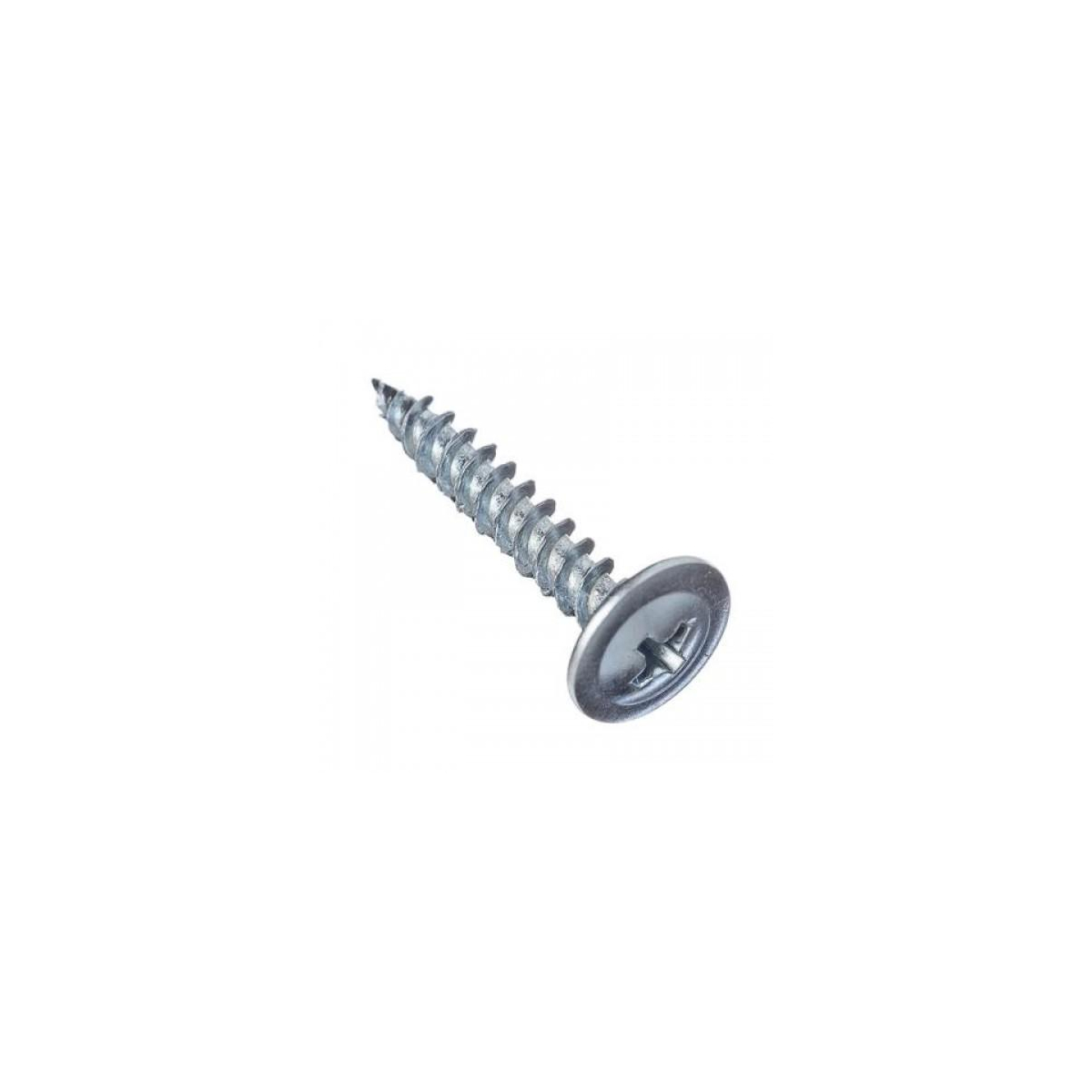

Саморез с пресс-шайбой

  • С шестигранной головкой. Данная конструкция крепежа имеет ещё одно название – «глухарь» и предназначена для сборки крупных и тяжёлых конструкций. Для закручивания изделий данного типа используются гаечные ключи и иной слесарный инструмент, соответствующий размерам шестигранной головки. Данный тип саморезов может быть использован при креплении деревянных конструкций к бетонным и кирпичным основаниям, а также для установки различного технологического и бытового оборудования на деревянных поверхностях.

Элементы крепления с шестигранной головкой

Важно! При использовании элементов крепления с шестигранной головкой для облегчения их вкручивания необходимо предварительно выполнить засверливание в месте установки самореза сверлом меньшего, чем у него диаметра.
  • Для кровельных работ. Данный тип саморезов может быть оснащён сверловым окончанием или быть без него, упрощающим выполнение монтажных работ на кровле, а также шестигранной шляпкой и двойной шайбой, изготовленной из металла и резины.  Шайба служит для предотвращения попадания влаги под кровельное покрытие и обеспечивает эластичность соединения, что необходимо для продолжительной эксплуатации кровли.

Кровельные саморезы выпускаются разного цвета и различной длины

  • Конфирматы. Этот тип саморезов используется при изготовлении мебели и отличается наличием тупого конца в своей конструкции. Для вворачивания крепежа данного типа используются шестигранники, соответствующие размеру углубления, выполненного в шляпке самореза.
По типу резьбы

Тип резьбы является одним из основных различий между разными видами саморезов. Всего существует три типа резьбы:

  • широкий шаг;
  • маленький шаг;
  • двухзаходовая резьба.

Саморезы с разным шагом резьбы используются на различных вид

Саморезы по дереву (шсгд)- черные и желтые, wikiСтатья

Саморезы гипсокартон-дерево ГД — универсальный крепеж. Строения, конструкции из дерева применяются издревле и до нынешних времен выработан крепеж, в наибольшей степени отвечающий особенностям крепления.

Черные саморезы — конструктивные особенности саморезов ГД

  • острый наконечник
  • крупная резьба или по-другому «редкий шаг»
  • потайная голова

Острый наконечник позволяет монтировать метиз без предварительного сверления.

Где же можно применить фосфатированный саморез?

Область применения саморезов шсгд широка и особенно они используются для внутренних работ: установка ГКЛ, пластиковых листов, различных обрешеток к деревянному основанию. Объём работы диктует условия к строительным метизам и характерный острый наконечник является важным фактором в пользу самореза ГД, так как позволяет экономить время на монтаже. Породы древесины при этом используют чаще нетвердые из-за целесообразности и характера работы, а значит фосфатированный саморез идеально подходит.

Крупная резьба также способствует ввинчиванию без усилий. Но главная причина использования редкого шага на стержне самореза — это особенности скрепляемых материалов.

ГКЛ и древесина имеют менее плотную структуру. Если использовать, например, саморезы гипсокартон-металл, имеющие частый шаг, то при ввинчивании резьба будет часто разрезать древесину; область вокруг образуемого отверстия станет еще более рыхлой особенно под воздействием нагрузок, которые будут применяться к узлу. Через короткое время надо будет закреплять его вновь и уже в другом месте, так как локальное отверстие будет непригодно для монтажа.

Если порода древесины, как рабочей поверхности, более твердая обычно используемых, то лучше иногда сделать отверстие под отверстие. Это предупредит от растрескивания породу. При этом отверстие следует выполнять меньше диаметра самореза, чтобы метиз ввинчивался в рабочую поверхность и был надежно закреплен в ней, держа конструкцию.

Резьба на саморез ГД может быть нанесена на всю длину стержня изделия или частично. Саморезы длиной до 55 мм производят с полной резьбой; от 65 до 75 мм — длина резьбы составляет 50 мм; более 90 мм — длина резьбы равна 60 мм.

Как резюме, крупная резьба самореза ГД позволяет идеально соединять элементы из мягких и рыхлых материалов: ГКЛ, дерево, древесные материалы ДСП, ДВП, МДФ.

Саморезы черные по дереву имеют потайную головку, что позволяет «утопить» метиз на пару миллиметров.

В итоге поверхность будет ровной, без выступов, готовой для шпатлевки и другого при отделочных работах. Головка имеет крестообразный шлиц Ph4, широко распространенный в строительных работах. Достаточно иметь отвёртку или шуруповёрт с соответствующей насадкой, чтобы прикрутить саморез дерево металл.

Саморез по дереву желтый — различные покрытия такого крепежа

Саморез ГД производят из углеродистой стали с антикоррозионным покрытием. Данный сплав железа с углеродом без примесей обладает повышенной прочностью.

В настоящее время оптимальными решениями по покрытию являются
  • нанесение защитной плёнки, состоящей из фосфатов металлов
  • обработка цинком белым или жёлтым

«Чёрные» саморезы получаются за счет фосфатного слоя на металлическом изделии, который улучшает сцепление лакокрасочного покрытия с крепежом. Саморез ГД фосфат — лучший вариант при работах под покраску. Наша компания предлагает купить саморезы по дереву оптом и мелким оптом, возможна доставка по России. Если саморезы покрыть битумным лаком, то их защитные характеристики возрастают, и они применимы в условиях повышенной влажности. Под действием растворов щелочей и кислот фосфатная плёнка разрушается.

«Жёлтые» саморезы имеют привлекательный блеск и могут применяться с учетом этих декоративных особенностей крепежных изделий. В основе процесса оцинковки лежит технологический метод окисления верхнего слоя метиза (4-20 мкм) цинком. Оксид цинка выступает в роли пассивного покрытия, защищая металл от дальнейшего окисления путём проникновения кислорода.

При выборе размера самореза ГД применяется формула:
оптимальная длина самореза, L мм = толщина прикрепляемого материала ГКЛ, мм + (20-25) мм

Чем тоньше саморезы по дереву оцинкованные (диаметр стержня), тем легче он ввинчивается в дерево, но это также сказывается на прочности конструкции.
Нагрузки, которым подвержен саморез, работают на срез и изгиб.

Ниже приведена краткая таблица для выбора размера анодированного самореза ГД в зависимости от воздействия массы прикрепляемого изделия
Масса
прикрепляемого
изделия, кг
Дерево ГКЛ
1,0 3 х 25 3 х 16
5,0 3 х 30 3 х 16 *
10,0 3 х 25 3 х 16 *
20,0 4 х 50 4 х 16 *
30,0 5 х 50 4 х 16 *
50,0 6 х 60 -
75,0 8 х 100 -
100,0 10 х 120 -

Как видно из таблицы, * конструкции более 5 кг прикрепляются после установки дюбели для ГКЛ и не приемлимы, если прикрепляемая конструкция превышает 50 кг. Наиболее популярные саморезы по дереву 35 мм, 40 мм, 75 мм, 100 мм, 150 мм  и 200 мм. Это связано с повышенной хрупкостью гипсокартона, разрушающегося под действие больших нагрузок. В то же время саморезы обладает большим запасом прочности и используются для скрепления деревянных элементов, нагружаемых во время эксплуатации. Здесь можно посмотреть полную таблицу веса и размеров саморезов по дереву.

Существует ли ГОСТ на саморезы по дереву?

В отечественной системе стандартизации существуют следующие нормативы: ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» и ГОСТ 10618-80 «Винты самонарезающие для металла и пластмассы. Общие технические условия». Практически весь крепеж производится на азиатских заводах, которые придерживаются стандартам, необходимым для получения Сертификата соответствия. При ввозе в РФ саморезы должны иметь подтверждение, что изделия соответствуют требованиям нормативных документов.

Общие характеристики самореза ГД

Размер самореза 3,5 3,9 4,2 4,8
Длина самореза L, мм от 16 до 55 от 65 до 70 от 65 до 90 от 90 до 150
Длина резьбы самореза Lt, мм от 9 до 50 50 от 50 до 60 60
Радиус головки R, мм 4,50-5,00 4,50-5,00 4,50-5,00 4,50-5,00
Верхняя кромка головки k, мм 0,7 0,7 0,7 0,8
Глубина шлица Q, мм 2,65-2,94 2,65-2,94 2,65-2,94 2,65-3,18
Внутренний диаметр стержня d, мм 2,20-2,40 2,40-2,60 2,60-2,80 3,20-3,40
Наружный диаметр стержня D, мм 3,65-4,00 3,80-4,20 4,35-4,75 4,90-5,35
Шаг резьбы P, мм 2,80 2,80 3,20 3,20
Диаметр головки A, мм

таблица желтых, размеры оцинкованных, ГОСТ, виды с большой шляпкой, длина черных, какие бывают, вес

Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности.

К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для крепления гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.

Характеристика саморезов по дереву

Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.

Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать здесь.

Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест.

Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.

Как крепить профнастил на крыше саморезами фото и другие данные можно узнать из статьи

Главной особенностью таких саморезов остается более крупный шаг резьбы, наконечник острый и узкий. У резьбы вид спирали, которая проходит от головки до кончика изделия. Такие особенности отличают саморезы по дереву от саморезов для более плотных материалов. Такая конструкция элемента позволили вкручивать их в материал без дополнительного сверления. Но многое будет зависеть от размера пиломатериала по ГОСТу.

О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной статьи.

На видео  рассказывается о размерах саморезов по дереву:

Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.

Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.

Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.

Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.

Как подобрать размер отвертки или биты для самореза. Таблица

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент — ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Крепежные изделия под шлицевую отвертку, биту — SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Таблица 1

 Диаметр винта, d, мм  М1,2  М1,4  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  2,3  2,6  3  3,4  3,8  4,5  5,5  6  7  8,5  10  13  16
 Ширина шлица, n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2,0  2,5
 Размер отвертки SL, мм  0,3х2,0  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Таблица 2

 Диаметр винта d, мм  М1,6  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  3  4  5  6  7  8  10  12  16  20
 Ширина шлица n, мм  0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2  2,5
 Размер отвертки SL, мм  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Таблица 3

 Диаметр винта d, мм  М1,2  М1,4  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  2,3  2,6  3  3,4  3,8  4,7  5,6  6,5  7,5  10  9,2  14,7  18
 Ширина шлица n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  0,8  1,0  1,2  1,2 2  2,5
 Размер отвертки SL, мм  0,3х2  0,4х2,5
 0,5х3
 0,6х3,5  0,8х4  1х5,5  1,2х8  1,6х10  2х12  2,5х14

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Таблица 4

 Диаметр резьбы d, мм  М2.5  М3  М3.5  М4  М5  М6  М8  М10  М12
 Ширина шлица n, мм  0,4  0,4  0,4  0,6  0,8  1,0  1,2  1,6  2
 Размер биты SL, мм  0,4х2  0,4х2  0,4х2,5  0,6х3  0,8х4  1,0х5  1,2х6. 5  1,6х8  1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Таблица 5

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,2  5,6  6,9  7,5  8,2  9,5  10,8  12,5
 Ширина шлица n, мм  0,6  0,8  1  1  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,6х3,5  0,8х4  1х5,5  1х5,5  1,2х8  1,2х8  1,6х10  1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Таблица 6

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,3  5,5  7,3  7,5  8,4  9,5  10,8  12,4
 Ширина шлица n, мм  0,5  0,8  1,0  1,0  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,5х3  0,8х4  1,0х5,5  1,0х5,5  1,2х8  1,2х8  1,6х10  1,6х10

Крепежные изделия под крестовую отвертку, биту — PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.

Таблица 7

 Диаметр резьбы, d, мм  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  3,2  3,5  4,0  5,0  6,0  7,0  8,0  10,0  12,0  16,0  20,0
 Размер (номер) крестовой отвертки  0  0  1  1  1  2  2  2  3  4  4

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.

Таблица 8

 Размер резьбы, мм  М1.6  М1.8  М2  М2.5  М3  М3.5  М4  М5  М6  М8  М10
 Размер (номер) крестовой отвертки  0  0  0  1  1  2  2  2  3  4  4

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

 Диаметр резьбы самореза, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Размер (номер) крестовой отвертки  1  1  2  2  2  2  3  3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

 Размер резьбы шурупа, мм  2  2,5  3  3,5  4  4,5  5  5,5  6  7  8
 Размер (номер) крестовой отвертки  0  1  1  2  2  2  2  3  3  3  4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

 Диаметр резьбы, A, мм
 2,5  3,0  3,5  3,8  4,2  4,5  4,8  5,0  6,0
 Размер отвертки (биты) Ph/PZ, номер
 1  1  2  2  2  2  2  2  3

Как читается маркировка бит и отверток?

Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph3, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.

Для примера рассмотрим отвертку Ph4.

PH — рабочий профиль крест Phillips
2 — номер отвертки

Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 — 5 мм.

Таблица 12. Соотношение номера биты с наружной резьбой крепежа.

 № отверток PH и PZ  Диаметр крепежной детали, мм
 0  до 2
 1  2,1 — 3
 2  3,1 — 5
 3  5,1 — 7
 4  от 7,1

Шлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.

Например: SL 0.6х3.5 или SL 2.0

Таблица 13. Типовые размеры наконечников шлицевых бит.

 Ширина наконечника, мм  2  2.5  3  3.5  4  4.5  6  5.5  6, 6.5, 7  8  9
 Толщина наконечника, мм  0.3-0.4  0.4  0.5  0.5-0.6  0.6  0.6  0.8  0. 8-1.0  1.0-1.2  1.2-1.6  1. 4-1.6

Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.

Статьи о продукции 31.01.2020 09:20:31

Обзор инструмента. Виды и размеры саморезов

Все фотографии кликабельны, для детального просмотра щёлкните по фото.

Саморезы разные

Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или биты для шуруповёрта.

Саморезы по дереву.

Чёрные саморезы по дереву

Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.

Длина саморезов. От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.

Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.



Обзор профи шуруповёрта Hitachi

Отверстия под саморезы потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.
Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых

Жёлтые саморезы по дереву

бита PZ №1,№2 или №3, в зависимости от диаметра самореза.

Саморезы по металлу.

Чёрные саморезы по металлу

Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Черные саморезы для металла имеют диаметр 3,5мм. Если прикручиваете тонкую жесть, то можно предварительно не засверливаться. Если же толщина заготовки 2мм и более нужно сделать отверстие примерно 2,8-3мм.
Имеют разъём PH №2.

Саморезы с прессшайбой оцинкованные острые(разъём PH №2).

Саморезы с прессшайбой острые

Позволяют крепить листовой металл до 0,9мм без просверливания отверстия. Также подходят для крепления дерева.
Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба. Имеют диаметр 4,2мм, длина от самых коротких на 13мм, до самых длинных на 64мм.

Саморезы с прессшайбой со сверлом.

Саморезы с прессшайбой со сверлом

Такими можно крепить металл до 2мм, без просверливания отверстия. На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.

Кровельные саморезы.

Кровельные саморезы

Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.

Саморез мебельный (конфирмат).

Мебельные саморезы (конфирмат)

Применяется при сборке мебели, длина 50мм, требует предварительного засверливания. Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.



Шуруп с шестигранной головкой(называют иногда глухарь).

Шуруп с шестигранной головкой

Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность. Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.

Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза. К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.

Саморезы: виды, выбор, особенности, область применения

Саморезы относятся к разновидности крепежных элементов, состоящие из стержня с острой резьбой и крутящейся головки. Широко используются в строительстве и различаются по: размеру, материалу, форме, назначению.

Для определенного типа работ применяются разные саморезы. Поэтому следует более детально изучить их предназначение.

Основные виды

Ассортимент продукции саморезов стремится к бесконечности. Но если разобраться в назначении каждого из них, то все становится понятно. По способу применения разделяются на саморезы для работ с:

  • Древесиной.
  • Гипсокартоном.
  • Металлом.
  • Сэндвич-панелями.
  • Оконными профилями.

Также существуют универсальные метизы. Каждый из этих саморезов имеет различия по материалу, покрытию, конструкции. Об этом будет описано ниже.

По материалу делятся на изделия из латуни и стали (углеродистой или легированной). Латунное покрытие является сплавом меди с дополнительными компонентами (например, оловом, цинком, свинцом, железом). Такой материал обеспечивает защиту от коррозии, устойчив к низким температурам. Также отличается немагнитными свойствами.

Нержавеющий крепеж обеспечивает повышенную защиту от коррозии за счет большого содержания хрома. Метиз из нержавейки прочный, надежный, огнестойкий. За счет добавления легирующих элементов в нержавеющую сталь (никеля, серы, молибдена) получается крепеж из легированной стали. Такой материал повышает механические и химические свойства изделия. Крепежи из углеродистой сталиполучаются путем добавления углерода. За счет этого изделия более пластичные и хорошо деформируются.

Покрытие чаще всего делается оцинкованное (желтого и серебристого цвета) или черное (оксидированное или фосфатированное).

Саморезы производятся из закаленной стали и обрабатываются для дополнительной защиты от коррозии. За счет этого метизы выпускаются разных цветов.

Конструкция метизов отличается по:

  • Резьбе.
  • Головке.
  • Шлицу.
  • Концу изделия.
  • Размеру.

По резьбе классифицируются на частый и редкий шаг. Для мягких материалов предпочтительнее применять редкий.

По верхней части (шляпке или головке) делятся на потайные, в форме цилиндра, полусферы, шестигранника, а также полукруглые. В торце шляпки находится шлиц. Если головка потайная, то для гаечного ключа вместо углубления имеется внешняя боковая поверхность самореза. Поэтому форма инструмента и шлица должны совпадать. Разновидности шлицев:

  • Крестообразный.
  • Прямой.
  • Комбинированный.
  • Внутренний или наружный шестигранник.
  • Квадратный.
  • Звезда шестиконечная.

Конец самореза может быть сверловой или острый.  Сверловой используется с твердыми материалами, а острый – с мягкими.

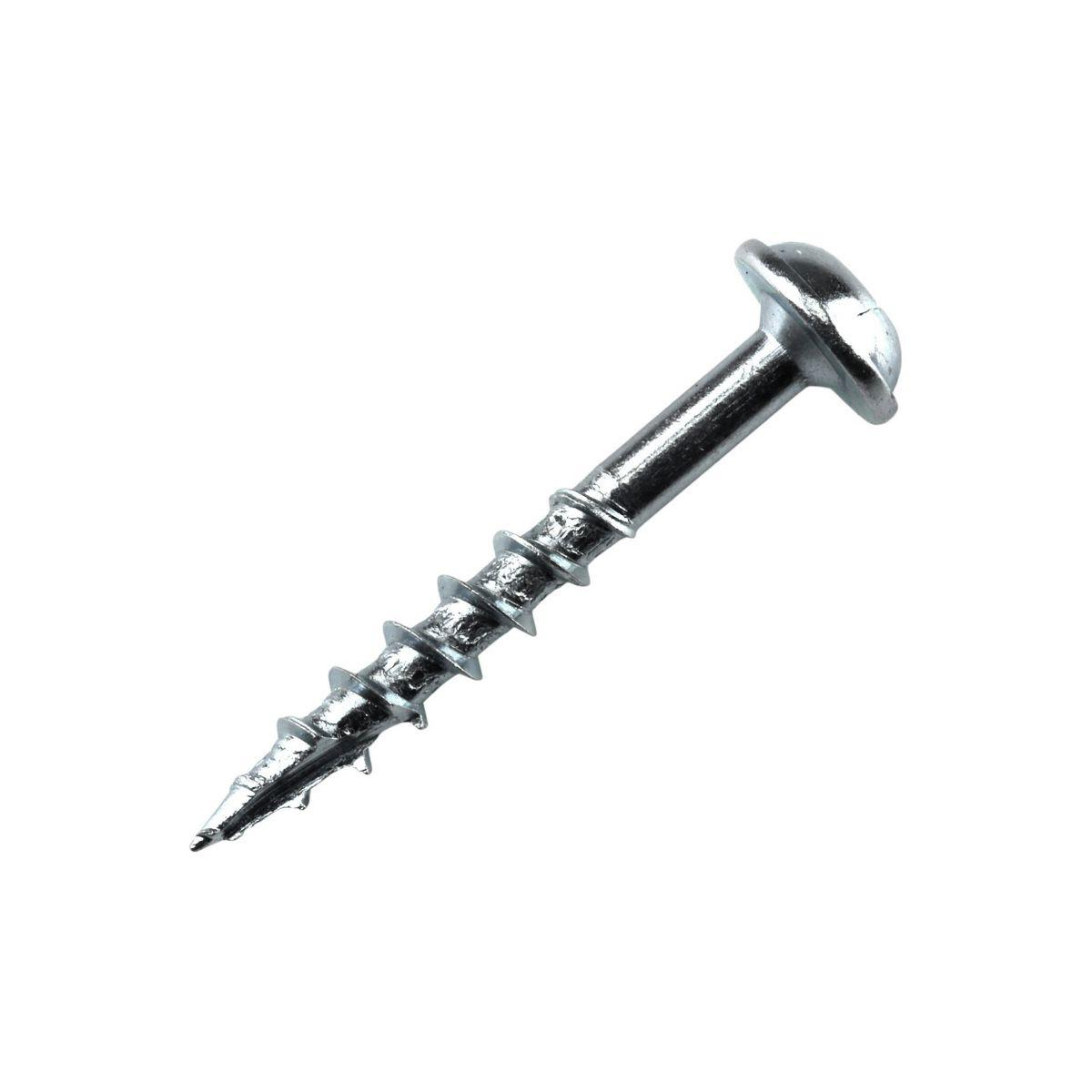

По дереву

Таблицы размеров крепежных винтов и таблицы преобразования

Размер винта №8 составляет 0,164 доли дюйма. Диаметры, перечисленные в таблице ниже, указаны в долях дюйма, поэтому диаметр №12 не превышает 1/4 дюйма.

Более подробную таблицу с количеством резьбы можно найти ниже вместе с размерами сверл для метчика.
Подробные таблицы размеров винтов.
Размер сверла для винтов и метчиков

Размеры крепежных винтов


Номер размера

000 00 0 1 2 3 4 5 6 8 10 12

Диаметр

.034 0,047 0,060 . 073 . 086 0,099 .112 .125 .138 . 164 .190 ,216

Диаметр отверстия

0,040 .053 0,066 0,080 .094 .107 .120 .133 .146 .173 .198 ,224




Десятичные и миллиметровые эквиваленты дробной части Части дюйма
Дробь Десятичное Миллиметр Фракция Десятичное Миллиметр Фракция Десятичное Миллиметр
1 1. 0000 25,4000 21/32 0,6562 16,6687 5/16 0,3125 7,9375
63/64 0,984 25,0031 41/64 0,6406 16,2719 19/64 0,2969 7,5406
31/32 0.9688 24.6062 5/8 0,6250 15.8750 9/32 0,2812 7,1437
61/64 0,9531 24. 2094 39/64 0.6094 15,4781 17/64 0,2656 6,7469
15/16 0.9375 23,8125 19/32 0,5938 15.0813 1/4 0,2500 6.3500
59/64 0,9219 23,4156 37/64 0,5781 14,6844 15/64 0,2344 5,9531
29/32 0. 9062 23. 0187 9/16 0,5625 14,2875 7/32 0,2188 5,5563
57/64 0,8906 22,6219 35/64 0,5469 13,8906 13/64 0,2031 5,1594
7/8 0,8750 22.2250 17/32 0,5312 13,4937 3/16 0,1875 4,7625
55/64 0,8594 21,8281 33/64 0,5156 13. 0969 11/64 0,1719 4.3656
27/32 0,8438 21.4312 1/2 0,5000 12,7000 5/32 0,1562 3,9688
53/64 0,8281 21.0344 31/64 0,4844 12.3031 9/64 0,1406 3,5719
13/16 0,8125 20,6375 15/32 0. 4688 11,9062 1/8 0,1250 3,1750
51/64 0,7969 20,2406 29/64 0,4531 11,5094 7/64 0,1094 2,7781
25/32 0,7812 19,8438 7/16 0,4375 11.1125 3/32 0,0938 2,3812
49/64 0,7656 19,4469 27/64 0,4220 10,7188 5/64 0,0781 1,9844
3/4 0,7500 19. 0500 13/32 0,4062 10,3187 1/16 0.0625 1,5875
47/64 0,7344 18,6531 25/64 0,3906 9,9219 3/64 0,0469 1,1906
23/32 0,7188 18,2563 3/8 0,3750 9,5250 1/32 0,0312 0. 7937
45/64 0,7031 17,8594 23/64 0,3594 9. 1281 1/64 0,0156 0,3969
11/16 0,6875 17,4625 11/32 0,3438 8,7312
43/64 0.6719 17.0656 21/64 0,3281 8,3344
Версия 3. 7.8

Винты — метрические и дюймы

Метрические винты и их приблизительно английские эквиваленты:

Метрические дюймовые
Диаметр
0 (мм) 9 9017 8 50
(мм) Номинальный размер
шт.
Длина
(дюйм)
3 12 4 1/2
3 20 4 3/4
3 25 4 1
3,5 12 6 1/2
3,5 16 6 5/8
3,5 20 6 3/4
3.5 25 6 1
3,5 30 6 1 1/4
4 20 8 3/4
4 25 8 1
4 30 8 1 1/4
4 40 8 1 1/2
4 45 8 1 3/4
4 50 8 2
4 60 8 2 1/2
4 70 8 2 3/4
5 30 10 1 1/4
5 40 10 1 1/2
5 10 2
5 60 10 2 1/2
5 70 10 2 3/4
5 80 10 3
5 90 10 3 1/2
5 100 10 4
6 50 12 2
6 60 12 2 1/2
6 70 12 2 3/4
6 80 12 3
6 90 12 3 1/2
6 100 12 4

Пример из таблицы e: M4 x 60 приблизительно соответствует # 8 x 2 1/2

Шурупы для дерева — крепеж Mart


Нажмите на тип головы выше, чтобы продолжить покупки…

Винты по дереву используются для крепления дерева к дереву или прикрепления предметов к дереву и обеспечивают приятный законченный вид. Они стягивают деревянные части вместе, когда они затягиваются, что может сделать зажим ненужным, и их легче удалить, чем гвозди, поэтому можно демонтировать целые сборки или приспособления с относительной скоростью. Хотя боковое сопротивление (сдвиг) может быть лишь немного лучше, чем забитые гвозди аналогичного размера, шурупы для дерева обеспечивают большее сопротивление извлечению. Например, обычный гвоздь 20d (20 пенни ) (диаметр 0,192 дюйма) имеет расчетное значение усилия вытягивания 42 фунта / дюйм проникновения в боковые волокна древесины с удельным весом 0.48 (например, Дуглас Фир, Юг). Для сравнения, шуруп для дерева № 10 (диаметр 0,190 дюйма) имеет расчетное значение извлечения, равное 124 фунтам / дюйм проникновения резьбы при тех же условиях. В таблице 1 перечислены распространенные типы и стили шурупов для дерева.

Таблица 1. Шурупы для дерева. Список распространенных типов и стилей шурупов по дереву.

Шурупы по дереву

Плоская головка
  • Phillips, латунь
  • Phillips, нержавеющая сталь 304 (18-8)
  • Phillips, оцинкованная
  • Прорези, латунь
  • Прорезь, нержавеющая сталь 304 (18-8)
  • оцинкованная, шлицевая
  • Квадратный привод, оцинкованный

Филлипс

Прорезанный

Овальная головка
  • Phillips, оцинкованная
  • оцинкованная, шлицевая

Филлипс

Прорезной

Круглая головка
  • Phillips, оцинкованная
  • Прорези, латунь
  • оцинкованная, шлицевая

Филлипс

Прорезанный

РЕЗЬБА и ТОЧКА
Винты по дереву имеют резку с острым гребнем, крупную и широко расставленную резьбу (см. Таблицу 2, где указано количество резьб на дюйм для каждого размера винта).Будучи винтами с нарезанием резьбы, они образуют собственную сопрягаемую резьбу во время установки — гайка или резьбовое отверстие не требуются. Острие буравчика позволяет шурупам легко врезаться в дерево: «Острие буравчика — это конус с резьбой, обычно имеющий угол от 45 до 50 градусов». Стандартная резьба — правая, поэтому для установки поверните винт по часовой стрелке.

Винты с нарезанной резьбой имеют конусообразную форму, и примерно две трети их длины имеют резьбу, а оставшаяся одна треть — это участок хвостовика без резьбы, прилегающий к головке, называемый корпусом.Саморезы по дереву с накатанной резьбой не имеют конической формы и имеют резьбу «как минимум в четыре раза больше основного диаметра винта или две трети номинальной длины винта, в зависимости от того, что больше». Для винтов с нарезанной резьбой диаметр вершины резьбы не больше диаметра корпуса, а диаметр корпуса больше, чем у винтов такого же размера с накатанной резьбой. Для винтов с накатанной резьбой диаметр вершины резьбы больше диаметра корпуса, а диаметр корпуса меньше, чем у винтов того же размера с нарезанной резьбой.Говорят, что корпус без резьбы помогает предотвратить разделение двух деревянных частей при их соединении винтами.

РАЗМЕРЫ
Шурупы по дереву имеют диаметр от # 0 до # 24; чем больше число, тем больше размер и, в отличие от калибра проволоки, # 0 — это самый маленький размер винта. Обычно доступны размеры от №2 до №14. Размер числа не имеет отношения к какому-либо измерению — используйте Таблицу 2, чтобы определить базовый диаметр в дюймах.

ДЛИНА
Диапазон длин от 1/4 «до 6»; 5 дюймов или около того — это самый длинный типичный винт, и винты большего размера предлагаются с большей длиной.Размеры менее 1 дюйма — с шагом 1/8 дюйма; длина от 1 дюйма до 3 дюймов измеряется с шагом 1/4 дюйма; длина шурупов более 3 дюймов увеличивается на 1/2 дюйма. Шурупы по дереву измеряются так же, как и другие шурупы: «Длина крепежа с головкой — это расстояние от пересечение наибольшего диаметра головки с опорной поверхностью до точки экстремальной …»(опорная поверхность является частью головы, которая контактирует с поверхностью сопряжения). Для плоских головок, длина измеряется от верхней части головы к кончика нити; измерить овальные головки от самого большого диаметра точки, где верхний купол соответствует конической опорной поверхности к-резьбовой наконечник, а круглые головки измеряются из-под головы до кончика винта.

СТИЛИ ПРИВОДОВ
Типы приводов включают шлицы, крестообразные (Phillips) и квадратные углубления. Из-за тенденции к выпадению кулачка (отверточная насадка выскальзывает или выкручивается из выемки привода) винты с шлицевой головкой часто не используются с силовыми драйверами (вероятность повреждения головки винта, отвертки или повреждения деревянной поверхности слишком велика) . Следовательно, используйте шурупы для дерева с крестообразным шлицем и квадратным хвостовиком с силовыми драйверами, но с ручным приводом с шлицевыми головками (квадратный привод более устойчив к кулачку, чем крестообразный).Размеры отвертки приведены в таблице 3.

ТИПЫ ГОЛОВКИ
Распространены три типа головок: плоская (потайная), овальная (потайная) и круглая. Угол наклона (коническая опорная поверхность) плоских и овальных головок составляет 82 °. Хотя стандарт ANSI B18.6.1-1981 (R2003) предоставляет спецификации для полукруглых головок, шурупов по дереву с полукруглой головкой в ​​основном не существует. Плоские головки, вероятно, наиболее популярны, потому что их голова в потайном состоянии находится заподлицо с сопрягаемой поверхностью. Кроме того, винты с плоской головкой можно легко скрыть, используя пластиковую крышку соответствующего цвета; Если головка достаточно утоплена, можно использовать шпатлевку или деревянную пробку (см. ниже).Овальные и круглые головы считаются декоративными и часто остаются открытыми. См. Таблицу 2 для получения сводной информации о средних диаметрах головки.

Таблица 2. Размеры шурупов по дереву, размеры, диаметр головки и резьба на дюйм. Размеры шурупа по дереву, номинальные размеры и средний диаметр головки в десятичных и дробных дюймах, а также количество резьбы на дюйм. (Примечание. Дробный размер — это десятичный размер, округленный до ближайшего 64-го.)
Шуруп для дерева Размеры, размеры, диаметр головки и резьба на дюйм
Номинал
Винт
Размер
Резьба
на
дюймов
Базовый диаметр
винта
Средний диаметр головки
Плоские и овальные Круглый
Десятичный Фракция десятичный Фракция десятичный Фракция
0 32 0.060 1/16 0,109 7/64 0,106 7/64
1 28 0,073 5/64 0,135 9/64 0,130 1/8
2 26 0,086 3/32 0,160 5/32 0,154 5/32
3 24 0. 099 3/32 0,185 3/16 0,178 11/64
4 22 0,112 7/64 0,210 13/64 0,202 13/64
5 20 0,125 1/8 0,236 15/64 0,227 7/32
6 18 0.138 9/64 0,262 17/64 0,250 1/4
7 16 0,151 5/32 0,287 9/32 0,275 9/32
8 15 0,164 5/32 0,312 5/16 0,298 19/64
9 14 0.177 11/64 0,337 11/32 0,323 21/64
10 13 0,190 3/16 0,363 23/64 0,347 11/32
12 11 0,216 7/32 0,414 13/32 0,395 25/64
14 10 0. 242 15/64 0,480 31/64 0,443 7/16
16 9 0,268 17/64 0,515 33/64 0,491 31/64
18 8 0,294 19/64 0.602 19/32 0,539 17/32
20 8 0.320 5/16 0,616 39/64 0,587 19/32
24 7 0,372 3/8 0,724 23/32 0,683 16/11

МАТЕРИАЛЫ И ОТДЕЛКА
Обычными материалами являются незакаленная сталь (обычно оцинкованная), нержавеющая сталь, латунь и силиконовая бронза. Цинкование обеспечивает умеренную коррозионную стойкость стали.Латунь обеспечивает лучшую защиту, а силиконовая бронза и нержавеющая сталь известны своей превосходной защитой от коррозии. Нержавеющая сталь и силиконовая бронза обычно рекомендуются, если шурупы будут использоваться с древесиной, обработанной консервантом под давлением, такой как «ACQ» (четвертичная щелочная медь) — проверьте местные строительные нормы и обратитесь за рекомендациями к поставщику пиломатериалов. (Горячеоцинкованные шурупы также можно использовать с обработанной древесиной, но гальваника не является обычным способом отделки шурупов по дереву.) В морской среде «нержавеющая сталь подвержена потенциально серьезному воздействию точечной коррозии при погружении в соленую воду без свободного кислорода», что делает кремниевую бронзу предпочтительным материалом, поскольку нержавеющей стали требуется кислород для самовосстановления, коррозии. стойкая пленка оксида хрома. С точки зрения физической прочности сталь, нержавеющая сталь и кремниевая бронза прочнее латуни (латунь характеризуется как мягкий материал). Сталь является магнитной, нержавеющая сталь может быть слегка магнитной, а латунь и кремниевая бронза, будучи цветными (не железными), немагнитны. Саморезы по дереву из нержавеющей стали, латуни и силиконовой бронзы дороже стали.

ОБОЗНАЧЕНИЕ
Шурупы по дереву обычно описываются следующим образом:

  • Номинальный размер (число от # 0 до # 24; # 0 является наименьшим)
  • Длина винта (в дюймах; инструкции по измерению см. Выше)
  • Тип привода (шлицевой, крестообразный или квадратный)
  • Тип головки (плоская или овальная с потайной головкой или круглая)
  • Название крепежа (шуруп)
  • Материал (сталь, нержавеющая сталь, латунь и кремниевая бронза)
  • Защитное покрытие (оцинковка, если сталь)

Примеры:

  • Винт по дереву с круглой головкой и шлицем # 10 x 1 1/2 «, латунь
  • Винт для дерева с плоской головкой и крестообразным шлицем № 4 x 7/8 «, оцинкованный (поскольку цинкование обычно означает, что крепежный элемент изготовлен из стали, слово» сталь «часто опускается в описании)
Таблица 3. Отверстия для деревянных винтов и размеры зенковки и размеры отвертки. Размеры отверстий и зенковок для шурупов по дереву в дюймах, а также размеры отвертки. Используйте отвертку Phillips №3 для плоских и овальных головок №10 и биту №2 для круглых головок №10. (ПРИМЕЧАНИЕ: Размер пилотного отверстия в корпусе — это средний диаметр корпуса винта, основанный на типе винта с нарезанной или накатанной резьбой, округленный до ближайшего 64-го; размер зенковки — это максимальный диаметр головки, округленный до ближайшего восьмого [# 0 и # 24, округленный до ближайшего 4-й].)
Размеры направляющих отверстий и зенковки для шурупов и отвертки
Винт
Размер
Размер направляющего отверстия без конуса Столешница —
Размер мойки
Размер отвертки
Корпус
(разрез)
Кузов
(катанный)
Мягкое дерево Твердая древесина Филипс Квадрат
0 1/16 3/64 1/64 1/32 1/4 0
1 5/64 1/16 1/32 1/32 1/4 0
2 5/64 1/16 1/32 3/64 1/4 1
3 3/32 5/64 3/64 1/16 1/4 1 0
4 7/64 3/32 3/64 1/16 1/4 1 0
5 1/8 3/32 1/16 5/64 3/8 2 1
6 9/64 7/64 1/16 5/64 3/8 2 1
7 5/32 1/8 1/16 3/32 3/8 2 1
8 5/32 1/8 5/64 3/32 3/8 2 2
9 11/64 9/64 5/64 7/64 3/8 2 2
10 3/16 5/32 3/32 7/64 1/2 3FO / 2R 2
12 7/32 11/64 7/64 1/8 1/2 3 3
14 15/64 13/64 7/64 9/64 5/8 3 3
16 17/64 13/64 9/64 5/32 5/8 3
18 19/64 15/64 9/64 3/16 3/4 4
20 5/16 1/4 11/64 13/64 3/4 4
24 3/8 19/64 3/16 7/32 1 4

ПИЛОТНЫЕ ОТВЕРСТИЯ И ПЕРЕГОРОДКА
Чтобы предотвратить раскалывание древесины, рекомендуется пилотное отверстие подходящего размера (см. Таблицу 3, где указаны размеры пилотных отверстий без конуса в мягкой и твердой древесине).По поводу глубины пилотных скважин мнения расходятся. Один источник предлагает вам просверлить пилотное отверстие от половины до двух третей глубины установки шурупа в мягкой древесине. В твердой древесине вам, скорее всего, нужно будет просверлить отверстие на столько глубиной, сколько продлится резьба. Другой источник рекомендует, чтобы глубина была равна длине корпуса плюс три четверти длины резьбы в мягких и средне-твердых породах древесины, а корпус плюс полная длина резьбы в чрезвычайно твердой древесине. Также рекомендуется использовать пчелиный воск, парафин, кусковое мыло или восковую пасту для смазки шурупов по дереву при установке в твердую древесину (обязательно удалите все открытые остатки перед нанесением отделки по дереву).Утверждается, что поверхностная смазка винта не оказывает заметного влияния на окончательное сопротивление извлечению.

Если вы используете конические сверла, следуйте рекомендациям производителя относительно размера и глубины пилотного отверстия. Слишком глубокое сверление конического отверстия может ухудшить удерживающую способность винта, поскольку меньшее количество резьбы может полностью войти в дерево.

Используйте зенковку 82 ° для создания потайной выемки (скошенного отверстия) для плоских и овальных головок. Диаметр корпуса зенковки должен быть равен или больше диаметра головки, чтобы обеспечить однородную опорную поверхность (рекомендуемые размеры зенковки см. В Таблице 3).Доступны специальные сверла, которые просверливают пилотное отверстие и углубление с потайной головкой за одну операцию. Для каждого размера винта требуется своя бит.

РЕЗЮМЕ
Шурупы по дереву приведены в Таблице 4.

Чем отличается саморез по дереву от самореза по металлу

Содержание статьи

Почему похожие на вид саморезы относят к саморезам по металлу или саморезам по дереву и другим мягким материалам? Как научиться их различать? И насколько вообще принципиально это различие?

Основные различия

Основными отличительными чертами этих видов крепежа являются:

  1. Резьба. У саморезов по металлу в отличие от саморезов по дереву и другим мягким материалам более частая резьба с невысоким гребнем, что позволяет лучше врезаться в плотные и твердые материалы.

    Саморез по металлу из-за частого шага резьбы будет хуже держаться в мягком материале. Применение саморезов по металлу возможно, разве что, в твердых породах древесины.

    А саморез по дереву может войти в тонкий металл, но за счет высокого гребня и широкого шага резьба будет проходить по бо́льшей спирали, поддевать края отверстия и в результате неплотно держаться в материале.

  2. Толщина стержня. У саморезов по металлу повышенная твердость более широкого стержня препятствует деформации при монтаже.
  3. Наличие бура на конце. Он позволяет произвести монтаж без предварительного сверления в металл толщиной до 4 мм. У саморезов по дереву бура не бывает. И вкручивать такой крепеж в дерево не стоит, потому что бур высверлит в мягком материале слишком широкое отверстие.



  4. Твердость материала. Если саморез предназначен для металла, то материал, из которого он изготовлен, имеет повышенную твёрдость. Если попробовать сломать эти два метиза, то саморез по металлу сразу сломается, а саморез по дереву — сначала погнется, что свидетельствует о менее твердом материале.

Универсальные саморезы

Резьба универсальных саморезов представляет собой нечто среднее между резьбой по металлу и дереву. То есть шаг не слишком частый и не слишком редкий. А на конце универсального самореза никогда не бывает бура.
Соответственно, такой метиз будет держаться как в твердом, так и в мягком материале.


Кровельные саморезы по металлическому профилю или деревянному основанию

Кровельные саморезы предназначены для крепления кровельных и облицовочных материалов (металлочерепица, профнастил, шифер и пр.) либо к металлическому профилю, либо к деревянному основанию без предварительного сверления.

Сходства:

  • наличие прессшайбы;
  • сверло на конце.
Основным отличием является то, что у кровельных саморезов по деревянному основанию бур тоньше, чем тело метиза. Это позволяет просверлить металл и не сделать в дереве слишком широкое отверстие.


Саморезы с комбинированной (двухзаходной) резьбой

Саморезы с комбинированной (двухзаходной) резьбой применяются для соединения материалов различной плотности (например, металлического профиля с деревянным основанием или гипроком). Такая резьба состоит из чередующихся высоких и низких витков.


Компания «КМП-Трейд» на канале YouTube сделала подробный обзор и сравнение саморезов по металлу, дереву, кровельных саморезов и саморезов с двухзаходной резьбой.

Вывод

Правильный выбор подходящего к материалу крепежа, понимание различия между саморезами по металлу и дереву обеспечивает надежность крепления.

Где купить саморезы по металлу и дереву?

В каталоге компании производителя «КМП-Трейд» представлен широкий сортамент качественных саморезов по дереву и саморезов по металлу. Обсудить детали, варианты заказа и поставки крепежа на условиях В2В, крупного и среднего оптового заказа, с доставкой по всем регионам РФ, Москве и Санкт-Петербурге, можно по многоканальному телефону компании 8-800-222-75-57 (звонок бесплатный) или просто отправив заявку на [email protected]

ГОСТ, конструкционные саморезы с прессшайбой и оцинкованные под шестигранник, другие виды саморезов

На данный момент самым распространённым крепежом для использования на производстве и в быту является всеми любимый саморез по дереву. Следует разобраться в его в разновидностях, чтобы выбрать правильный.

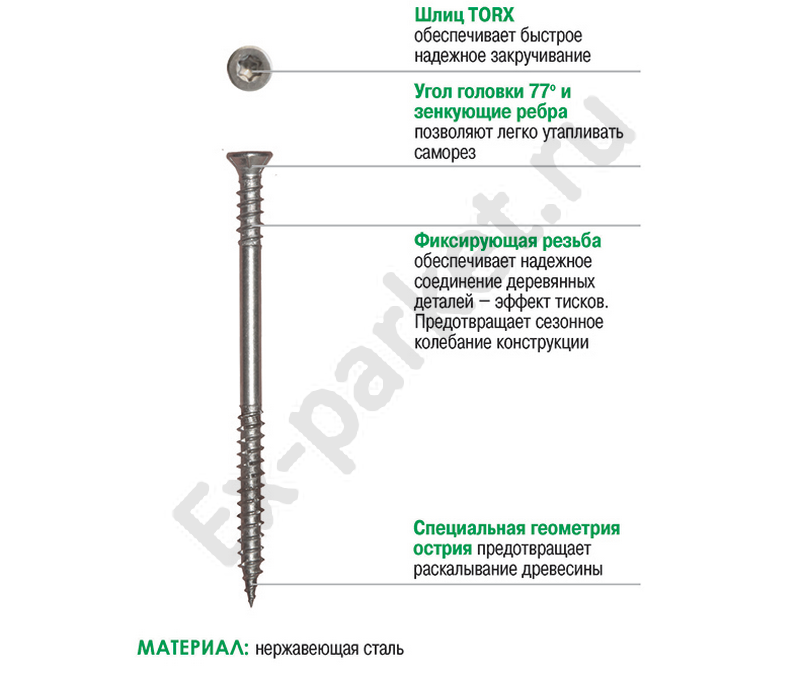

Особенности

Главный плюс такого самореза в том, что не нужно предварительно сверлить отверстие – за счёт острого основания и резьбы они самостоятельно вкручиваются в поверхность. Это прекрасная альтернатива гвоздям.

Саморез по дереву зрительно отличается от другого вида из-за редкой резьбы (это помогает саморезу крепко зацепиться за волокно дерева), его витки объёмнее и глубже. Также, чтобы избавиться от дробления древесины, он должен иметь очень острое игольчатое основание (наконечник). Чтобы скрыть такой крепёж, и он не выделялся на готовом изделии, саморезу сделали конусную потайную головку.

Средняя длина самореза по дереву – 10-250 мм. Если длина превышает 80 мм, то резьба будет не на весь стержень – это поможет снизить сопротивление при ввинчивании самореза в древесину.

Для каждого вида строительных работ можно подобрать нужный саморез. Выбор просто огромен, это вызвано разнообразием используемого материала. Но все они должны соответствовать ГОСТу.

Сравнение с саморезами по металлу

Поскольку дерево и металл имеют абсолютно разную структуру, то и саморезы применяются разные.

  • Древесина менее плотная, для неё подойдёт крепёж с крупным шагом резьбы – так скрепляемый материал надёжно зафиксируется, а волокна дерева меньше повредятся. Также для монтажа деревянных конструкций используются более тонкие саморезы.
  • Главное отличие самореза по металлу – это более мелкий шаг резьбы, обеспечивающий качественное соединение различных металлических конструкций и профилей. Такие винты более толстые и крепкие.

Оба самореза обладают очень острыми концами, изготовлены могут быть из идентичных материалов и иметь одинаковые шляпки.

На данный момент можно приобрести так называемый универсальный саморез, который подойдёт к любому типу материала.

Обзор видов

Многие сталкиваются с подобным видом крепежа впервые и попросту не знают, чем отличаются между собой саморезы по дереву. Неопытному человеку трудно сразу сориентироваться в таком широком выборе разновидностей.

Принято классифицировать данные изделия по нескольким критериям.

По обработке наружной поверхности

От того, из какого материала будет изготовлен саморез, зависит его дальнейшая прочность. Это может быть нержавеющая или углеродистая сталь, латунь. Для защиты от коррозии его покрывают специальным раствором.

Если саморез имеет чёрный окрас, то это так называемый фосфатированный саморез. Используется в местах с низким уровнем влаги, крайне неустойчив к коррозии.

Покрытые латунью саморезы имеют жёлтый цвет, их рекомендуют применять в зданиях с повышенной влажностью.

Ещё один вид саморезов – это оцинкованные, с виду они белые. Используются абсолютно в любой среде, крепятся на любой вид древесины.

Серебристый цвет встречается у метизов, покрытых плёнкой хрома. Данное покрытие предотвращает развитие коррозии, защищает от потёртостей и царапин. Они считаются декоративными, применяют везде, где важно не нарушить эстетический вид помещения.

По форме

Производители предлагают широчайший ассортимент саморезов. При разных условиях эксплуатации используются крепежи определённой формы, некоторые из них имеют специальные опции, к примеру, резиновые прокладки или поверхность в виде сверла.

  • Одни из самых лучших – конструкционные саморезы. По сути они являются практически универсальными для работы по дереву, так как подходят к различным видам древесины. Изготовлены из прочной и пластичной стали, что позволяет использовать их при любом изгибе (т. е. под каким бы углом он не вкручивался, сломать его будет очень сложно). Применяют конструкционный саморез обычно при соединении массивных конструкций.

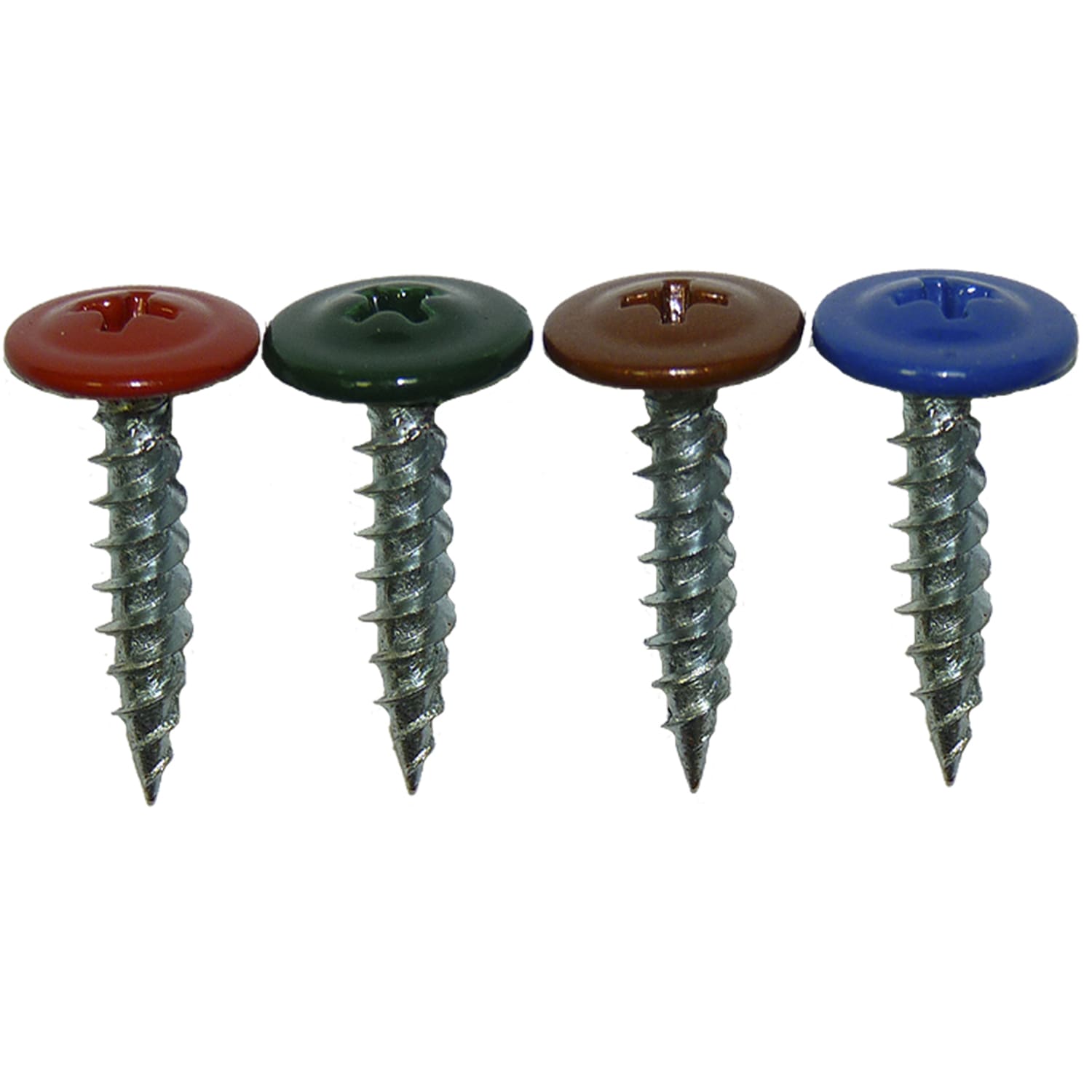

  • С прессшайбой. Применимы для монтирования фанеры или тонких профильных листов, оснащены головкой в виде шайбы, которая не даёт саморезу сильно заглубляться. Выпускаются в основном в бело-жёлтых цветах. Антикоррозийные. Ещё есть саморезы с окрашенной прессшайбой. Применяются для монтажа профлиста различного цвета.
  • С шестигранной головкой. Такой саморез ещё называют глухим, он подходит для соединения крепких основательных конструкций. У самого основания имеет заострение, шляпка сделана под шестигранник. Почти всегда является усиленным, по весу и толщине превышает стандартные саморезы. Для зажима применяют гаечный ключ. Встречаются также саморезы с потайной шляпкой, с выемкой под шестигранный ключ.
  • У кровельных саморезов присутствует шестигранная шляпка и шайба из резины, что обеспечивает дополнительное эластичное уплотнение и закрывает отверстие от лишней влаги. Чаще всего бывают со сверлом на окончании.
  • Метизы для мебели называются конфирматами, имеют тупой конец. Для того чтобы их закрутить, нужно заранее подготовленное отверстие. Практически не подвергаются коррозии, изготовлены из высококачественной стали. Применяются для сборки мебели, позволяют собирать и разбирать деревянное изделие по нескольку раз, при этом не повреждая отверстия крепежа.
  • Есть ещё оцинкованный саморез для работы по дереву, называемый шип-паз. Как понятно с самого названия, он состоит из шипа и паза, которые помогают идеально соединить вертикальные детали.
  • От профессионалов часто можно услышать такое название как «блохи» или «клопы». Это саморезы, головка которых имеет усечённый конус. За счёт этого они имеют способность просверливать даже металл. Как правило, выпускаются небольшого размера.
  • Саморез с кольцом, другое название – шуруп-кольцо. Выглядит как плотно сжатый крючок. Часто применяют при закреплении строительной древесины к фасаду здания. Способен выдержать небольшой вес, его не рекомендуют использовать для хрупких вещей, например, люстр. Изготовлен из закалённой углеродистой стали, сверху покрыт цинком. Если к нему подбирается дюбель, то он должен быть в уровень с сечениями самореза.
  • Саморез с большой широкой шляпкой используют для лучшего прилегания крепежа к древесине, плюс это позволит закрыть отверстие.

По типу резьбы

Основные разновидности:

  • саморез с широким шагом резьбы, используется для мягкой древесины (МДФ, ДСП, ДВП), такие крепежи также применяют при стыковке гипсокартона, пластика;
  • маленький шаг (низкая резьба) подойдёт для монтирования дерева плотных пород, твёрдого пластика и даже металлических деталей;
  • резьба в два захода (в ней поочерёдно идёт маленький и широкий шаг) идеальна для соединения материалов, которые отличаются друг от друга своей плотностью, например, гипсоволокно и профиль из металла.

Но это лишь самые часто встречающиеся типы. Сейчас производители выпускают саморезы с модифицированной резьбой, в них присутствуют особые канавки, острые грани, фреза на кончике резьбы или специальные зубчатые витки.

Размеры и вес

В принципе при выборе нужного размера самореза можно всегда взять с собой образец, но если такой возможности нет, тогда следует немного разобраться в существующих образцах.

Параметры самореза определяются за счёт длины и диаметра:

  • существует стандартная линейка длины крепежа: 10, 15, 20, 25, 30, 35, 38, 40, 45, 48, 50, 55, 60, 63, 70, 75, 80, 100, 120, 150 мм;
  • самыми часто используемыми саморезами являются универсальные, их стандартные параметры в диаметре составляют 1,6, 2,0, 2,5, 3,0, 3,5, 4,0, 5,0, 6,0, 8,0, 10,0 мм.

Это стандартные размеры, но есть исключения. Самые длинные саморезы достигают 200-250 мм в длину, они предназначены для соединения толстых слоёв дерева. Самые маленькие иногда не достигают одного сантиметра.

А одна из самых популярных моделей саморезов (чёрного цвета) имеет нестандартную длину в 51 мм, что никак не влияет на её общие характеристики.

Опытные мастера сначала определяются с толщиной самореза, в зависимости от его дальнейшего использования выбирают более тонкие или толстые. Следующий критерий — это длина, кому-то пригодится короткий, а кто-то не сможет обойтись в работе без длинного самореза. Затем обращаются к диаметру изделия. Вся маркировка саморезов очень легко читается, и даже самый неопытный человек сможет её расшифровать. Если на упаковке указан размер 6х40 или 5х25, то первое значение всегда обозначает диаметр изделия, а второе – его длину. Зная это, несложно будет подобрать нужный крепёж самостоятельно.

Как правило, производители прилагают таблицы с размерами своих изделий, в них можно увидеть, какой длины может быть саморез и с каким диаметром шляпки.

По весу саморезы тоже имеют отличия. Масса одного метиза составляет при параметрах:

  • 3,5×16 – 1,08 г;
  • 3,5 ×19 – 1,13 г;
  • 3,8 × 64 – 3,75 г;
  • 3,8 ×70 – 4,73 г;
  • 4,2 ×70 – 4,22 г;
  • 4,2 ×76 – 4,79 г;
  • 4,8 ×89 – 7,63 г;
  • 4,8 ×95 – 8,58 г.

Следует также принять к сведению, что параметры у разных брендов могут немного отличаться, превышая норму в 10%.

Как выбрать?

Конечно же, самое главное – определиться с целью использования самореза: для чего и где будет применяться метиз, будут ли на него воздействовать природные условия (дождь, снег). Помимо всего, стоит проверить качество нужных саморезов.

  • Метизы должны быть идентичными по цвету – это прямое доказательство того, что они обработаны в равной степени хорошо и будут служить абсолютно одинаково.
  • По размеру тоже не должно быть никакой разницы – визуально все одинаковой длины и толщины. Это же касается и шага резьбы: витки чёткие и с одинаковым интервалом нарезки.
  • При наличии на конце специальных свёрл, там не должно быть заусениц. Край должен быть острым, не обломанным, иначе такая деталь уже автоматически становится непригодной.
  • Выемка, в виде которой сделан шлиц, должна быть чёткой, глубокой и симметричной.
  • Саморезы высокого качества, как правило, обозначены специальной маркировкой на упаковке – это заглавная латинская буква. Крепежи с такой маркировкой производятся на крупных фабриках и проходят дополнительную проверку, имеют сертификацию. Выбрав высококачественную продукцию, можно будет не волноваться, что крепёж обломается в самое неподходящее время.

Не имея большого опыта в выборе метизов, лучше посоветоваться с консультантом или просто с опытным мастером. Он поможет подобрать нужный тип крепежа для определённого вида работ или выбрать под цвет мебельной фурнитуры.

Правила работы

Применять в работе саморезы по дереву довольно-таки просто, особенно если иметь под рукой шуруповёрт, но даже без дополнительного инструмента при помощи подходящей отвёртки эту задачу легко выполнить. Чтобы не повредить в процессе вкручивания саморез и не раздробить древесину, нужно придерживаться некоторых правил.

  • Когда скрепляется тонкая деревянная деталь или используется древесина хрупких пород, нужна особая осторожность – одно неверное движение способно повлечь за собой раскол используемого материала. Чтобы избежать такой ситуации, под саморез заранее делают отверстие – его ещё называют пилотным отверстием. Применяют для такой работы сверло по дереву и дрель. Диаметр определяют по характеристикам сырья. Например, если используется материал мягких пород дерева, сверло в диаметре должно быть меньше в два раза, чем диаметр крепежа. А при работе с таким плотным деревом, как дуб, выбирается сверло, полностью идентичное размеру метиза.
  • Очень многие выбирают длину самореза, руководствуясь правилом «больше, значит, лучше». Кажется, что длинный метиз надёжнее скрепит, а если позволяет деталь, иногда просверливают её саморезом насквозь. Но это мнение ошибочно. Специалисты отмечают, что правильно выбранная длина является залогом долговечной фиксации. Саморез по длине должен быть на 6-7 мм короче толщины скрепляемых конструкций или деталей.
  • С выбором диаметра ситуация аналогичная. Не нужно выбирать максимально толстый саморез, ведь иногда тонкий крепёж справится с поставленной задачей намного быстрее и эффективнее. Также с тонкими метизами гораздо проще работать, а возможность расколоть изделие снижается практически до нуля.
  • Есть такой вид древесины, в которую очень сложно вкрутить саморез, особенно если используется только отвёртка. Профессионалы рекомендуют предварительно смазать крепежи хозяйственным мылом или воском – это поможет пройти метизу в нужный материал.
  • Основные принципы, как правильно вкрутить саморез в дерево, уже рассмотрены. Но что делать, если такой старый саморез необходимо извлечь? Поможет обычный паяльник: следует немного подержать его на нужном крепеже, ведь всем известен факт, что при нагреве металл расширяется. После того, как саморез вновь остынет, удалить его уже не составит труда.

Обзор саморезов по дереву смотрите далее.

Что такое шурупы? — Монро ИнжинирингМонро Инжиниринг


Важно выбрать правильные винты. Шурупы, конечно же, представляют собой крепежные детали с резьбой, которые используются для соединения двух или более заготовок вместе. Для крепления деревянных заготовок обычно следует выбирать шурупы. Как следует из их названия, они разработаны специально для деревянных заготовок. Что такое шурупы по дереву?

Основы работы с шурупами по дереву


Шурупы для дерева представляют собой резьбовые соединения, которые используются для соединения деревянных заготовок. Они не обязательно деревянные. Скорее всего, шурупы изготавливаются из тех же металлов и сплавов, что и другие шурупы. Они просто известны как «шурупы по дереву», потому что они предназначены для использования с деревянными заготовками.

Как и все шурупы, шурупы для дерева имеют головку, хвостовик и наконечник. Хвостовик обычно имеет частичную резьбу, то есть резьба проходит только примерно на три четверти длины корпуса. С учетом сказанного, некоторые шурупы имеют полностью нарезанный стержень, который простирается от головки до кончика.

Многие шурупы также имеют коническую головку. Другими словами, голова сливается с хвостовиком. Место, где головка шурупа встречается с стержнем, имеет конусообразную форму. Эта коническая конструкция позволяет головке располагаться заподлицо с поверхностью заготовки, на которой установлены шурупы.

Что следует учитывать при выборе шурупов по дереву


Хотя все шурупы предназначены для использования с деревянными заготовками, они не одинаковы. При покупке шурупов для дерева необходимо учитывать размер.Различные шурупы бывают разных размеров. Одни из них длинные, другие короткие. Диаметр шурупа также может варьироваться. Есть толстые шурупы, а есть тонкие шурупы.

При покупке шурупов для дерева также следует учитывать материал. Многие шурупы изготавливаются из стали. Сталь, по сути, является наиболее распространенным материалом, из которого изготавливаются все крепежные детали, и шурупы не являются исключением. Вы можете найти шурупы из нержавеющей стали и высокоуглеродистой стали.Помимо стали, другие материалы для шурупов включают титан, латунь и алюминий.

Не забудьте выбрать шурупы с соответствующим углублением. Углубление привода представляет собой канавку или канавку в головке винта. Чтобы установить винт, вам нужно поместить биту в углубление привода головки, после чего вы можете повернуть его.

Нет тегов для этого поста.

Почему у шурупов есть хвостовик?

Пришло время приступить к следующему проекту по обработке дерева. Возьмите свои инструменты из гаража, найдите коробку с шурупами и дерево, вырезанное и готовое к установке. Вы начинаете закручивать свой первый винт и стрелу, она останавливается и щелкает. Вы пытаетесь снова, то же самое. Тогда вы понимаете, что используете шурупы для листового металла, а не шурупы для дерева! Одна короткая поездка на AlbanyCountyFasteners.com предлагает быстрое исправление крепежа, и через несколько дней ваша посылка появляется по почте, наполненная шурупами для настила и шурупами для дерева. Вы торопливо хватаете пакет и бежите в свой магазин, чтобы продолжить свою работу.Открой коробку и подожди, что это? Почему у этих винтов нет резьбы? Этого не может быть… Зачем тебе это?

Это один из самых непонятых дизайнов в индустрии. Почему на шурупе по дереву есть хвостовик (плечо)? Если бы шуруп был полностью закручен, он бы перегрелся и сломался. Прежде чем мы сможем объяснить, почему это происходит, давайте начнем с основ.

Что такое шуруп?

Шуруп для дерева представляет собой винт, состоящий из головки, стержня и корпуса с резьбой. Поскольку весь винт не имеет резьбы, эти винты обычно называют частично резьбовыми (PT).

Головка Головка винта — это часть, которая содержит привод и считается верхней частью винта. Большинство шурупов имеют плоскую головку. Другие распространенные головки: овальные, круглые, шестигранные, модифицированная ферма, плоская отделка.
Хвостовик Стержень представляет собой гладкую часть шурупа без резьбы, начинающуюся непосредственно под головкой.
Резьбовая часть Резьба начинается чуть ниже хвостовика и доходит до кончика винта.



Теперь, когда мы знаем, что представляют собой различные секции винта, мы можем начать понимать, что именно происходит во время установки винта.

Стержень винта без резьбы имеет двойное назначение.

Первая цель

Во-первых, когда шуруп с полной резьбой ввинчивается в дерево, этот шуруп может соединить два куска материала вместе, но он не будет притягивать эти два куска друг к другу; , как только головка достигнет материала, винт перестанет вращаться.

Наличие стержня без резьбы наверху позволяет кончику шурупа втягивать шуруп в древесину так же, как это делает обычный шуруп. Разница в том, что плечевая часть шурупа фактически скользит через первый слой дерева и притягивает его к головке. Это вызывает сжатие от головки к резьбе. При соединении двух деревянных брусков первый будет плотно прилегать ко второму. Нити могут продолжать тянуть вперед до тех пор, пока применяется достаточный крутящий момент.По совпадению, это также может сделать процесс удаления намного проще, чем попытка удалить винт с полной резьбой.

*Примечание: Этот процесс продолжения затягивания после того, как шуруп для дерева достигает головки и плотно прилегает к дереву, называется чрезмерным затягиванием и может привести к повреждению, поскольку головка с силой втягивается в древесину.

Вторая цель

Во-вторых, когда шуруп с полной резьбой вкручивается в дерево, резьба шурупа вызывает трение. Это трение приводит к нагреву винта.Это вызывает два недостатка материала. Когда металл нагревается, он начинает расширяться. Как только он расширится внутри отверстия, которое было просверлено для винта определенного размера, винт заклинит в отверстии. В то же время общая прочность материалов теперь также снижается из-за нагрева. Перегрев приводит к поломке и защелкиванию винта.

Эти два фактора выявят любые недостатки винта и помогут их использовать. Обычно это приводит к изгибу или поломке винта.Итак, чем может помочь хвостовик? Хвостовик позволяет рассеивать тепло в винте. По мере того, как нити начинают выделять тепло, они перемещаются вверх к стержню, который нагревается дольше и не создает почти такого же трения при прохождении через древесину.

Этот буртик без резьбы сводит к минимуму количество тепла, выделяемого винтом при установке, тем самым предотвращая его увеличение в размерах и снижение прочности материалов.

Заключение

В заключение, хвостовик шурупа используется для плотного прижатия двух кусков дерева друг к другу и минимизации нагрева шурупа, вызванного трением. Это приводит к надежному сцеплению между двумя деревянными материалами без особых усилий и, что не менее важно, к отсутствию поломанных винтов.

Другая информация

Ищете дополнительную информацию о винтах? Ознакомьтесь с записью в блоге о винтах, чтобы узнать о различных типах винтов.

Мы также рекомендуем использовать смазку при установке шурупов в очень твердую древесину. Доступный вариант «сделай сам» — просто добавить мыло в застежку. Мыло действует как естественная смазка, но следует отметить, что многие виды мыла содержат глицерин, который может притягивать влагу.Это может привести к тому, что крепежные детали изнашиваются быстрее, чем ожидалось.

Полноценным решением является использование противозадирного раствора MRO. Это не только смазает ваши ногти перед установкой, но также может добавить защитное покрытие для предотвращения коррозии!

Различия между шурупами для листового металла и шурупами по дереву

Последнее обновление: 11 мая 2021 г. , Marsh Fasteners

Винт никогда не бывает просто шурупом. На самом деле существует несколько различных типов винтов, каждый из которых специально разработан для конкретной работы и для использования на определенных материалах.Большинство типов винтов из нержавеющей стали очень легко отличить по форме, длине, головке, резьбе и острию (или его отсутствию). Однако есть два конкретных типа шурупов, которые не так просто отличить друг от друга: шурупы для листового металла и шурупы для дерева.

На расстоянии одного шага

Очевидно, что основное различие заключается в том, что один используется для дерева, а другой — для листового металла, но как они предназначены для этих различных целей? На первый взгляд они выглядят очень похожими, и оба они имеют одинаковые головки, от плоских до круглых или овальных, с прямыми или квадратными слотами для драйверов Philips.Так как же найти разницу?

Видимая разница в резьбе. Шурупы Вуда имеют более широко расставленные винты средней глубины. Некоторые шурупы по дереву — более длинные — часто имеют наверху стержень без резьбы. С другой стороны, винты для листового металла всегда имеют более тугую и острую резьбу, покрывающую всю их длину.

Эти винты не взаимозаменяемы. В затруднительном положении, если вам не хватает подходящих винтов, вы можете использовать винт для листового металла на дереве. Однако обратное не так.Шурупы по дереву вряд ли образуют достаточно плотное соединение при использовании на листовом металле, особенно если они имеют стержень без резьбы.

Шурупы по металлу в сравнении с шурупами по дереву для проектов «сделай сам»

Несмотря на то, что они похожи по функциям и полезности, шурупы по дереву и металлу имеют разные свойства, которые отличают их от конкретных ролей.

Использование шурупов по металлу

Шурупы по металлу отличаются от шурупов по дереву своей конструкцией и особым назначением, а также элементами конструкции, предназначенными для крепления материалов на металлической основе и твердых пластиков. Это саморезы, обычно используемые для крепления листового металла к металлу, пластику, стекловолокну, дереву или другим материалам.

В некоторых металлических материалах предварительно просверливаются отверстия, поэтому иногда необходимо использовать винты, которые могут создавать собственные направляющие отверстия для максимальной эффективности. Металлические саморезы могут легко пробить тонкие металлы, нарезав собственную резьбу, и обеспечить прочную фиксацию. Металлические винты предназначены для того, чтобы выдерживать нагрузку, связанную с соединением тяжелых металлических деталей в течение длительного периода времени.

Металлический винт имеет полную резьбу для максимального захвата и полной фиксации двух соединительных деталей. Вы можете использовать металлические винты в любое время, когда соединяете любой материал с металлическим основанием, будь то пластик, стекловолокно или дерево, поскольку это самые универсальные винты. Их также можно использовать для крепления петель, засовов, кронштейнов и других видов фурнитуры.

Использование шурупов по дереву

Шурупы по дереву в чем-то похожи на шурупы по металлу, но их различия позволяют использовать их для определенной цели.Как следует из названия, шурупы лучше всего подходят для крепления таких материалов, как фанера, пиломатериалы или другие породы дерева. Несколько ключевых конструктивных особенностей делают шурупы идеальными для работы с этими более мягкими материалами, но их также можно использовать для крепления оборудования к дереву, если просверлено направляющее отверстие для размещения части шурупа без резьбы.

Что касается крепежа для дерева, то он превосходно подходит для использования во многих различных областях, поскольку он разработан для обеспечения гибкости. Шурупы по дереву имеют острый конец, который может вонзиться в древесину, что делает их очень полезными для работ по дереву.Большинство шурупов имеют лишь частичную резьбу, что позволяет более надежно соединить два куска дерева с минимальным повреждением прикрепленного куска дерева. Шурупы для дерева немногочисленны и расположены далеко друг от друга, чтобы свести к минимуму повреждения и предотвратить растрескивание. Однако эти шурупы явно используются для крепления материалов к дереву; у них может не хватить прочности на растяжение для особенно громоздких нагрузок.

Короче говоря, если вы пытаетесь прикрепить листовой металл, вы должны выбрать металлические винты. Их легче вбить в металл, и они обеспечат более высокий уровень прочности и безопасности.С другой стороны, шурупы лучше подходят для работы с фанерой, пиломатериалами и другими древесными материалами. Шурупы по металлу идеально подходят для саморезов, тогда как саморезы по дереву невозможны. Эти крепежные элементы обычно используются в наружных строительных конструкциях, таких как настилы и заборы.

Простой ответ — всегда запрашивать правильные типы винтов для выполняемой работы. Если вы не можете визуально отличить шурупы по дереву от шурупов по металлу, ваш продавец скобяных изделий или поставщик крепежа сможет вам это сказать. Чтобы получить винты из нержавеющей стали самого высокого качества, посетите Marsh Fasteners.

7 типов шурупов, о которых должен знать каждый домовладелец

Диана Фуджи

Как будто попытка собрать предмет мебели ИКЕА, используя указания бренда, достаточно сложна, это становится почти невозможным, когда вы не знаете, что такое любой из материалов. Конечно, вы знаете, что такое деревянный дюбель, но у какого мешочка есть болты с шестигранной головкой? Нужны ли для этого орехи? Все эти вопросы вносят ненужный стресс в и без того сложную ситуацию.Эта путаница заканчивается сейчас. Рой Берендсон, старший редактор Popular Mechanics, поделился кратким уроком крепежа. Ниже приводится разбивка семи наиболее распространенных типов винтов и болтов, с которыми, по словам Роя, сталкивается каждый домовладелец в какой-то момент своей жизни.

Реклама — продолжить чтение ниже

шестигранные болты

Болты с шестигранной головкой или винты с шестигранной головкой — это большие болты с шестигранной головкой (шестигранной!), используемые для крепления дерева к дереву или металла к дереву. «В отличие от болтов с квадратным подголовком, они будут иметь тенденцию прокручиваться при затягивании, поэтому вам нужно удерживать головку болта гаечным ключом или головкой и затягивать (или ослаблять) гайку вторым ключом», — говорит Рой. Болты с шестигранной головкой имеют небольшую резьбу и гладкий стержень и могут быть из простой стали для внутренних работ или из нержавеющей стали или оцинкованной для наружного использования.

Шурупы по дереву

Шурупы для дерева имеют резьбовой стержень и используются для крепления дерева к дереву.Эти винты могут иметь несколько разную длину резьбы. По словам Роя, шурупы с меньшим количеством витков на дюйм длины лучше всего использовать при креплении мягких пород дерева, таких как сосна и ель. С другой стороны, при соединении твердых пород дерева следует использовать шурупы с мелкой резьбой. Шурупы для дерева имеют много разных типов головок, но наиболее распространенными являются круглые и плоские головки. «У шурупа с круглой головкой головка полностью располагается над заготовкой. У шурупа с плоской головкой головка утоплена в заготовке», — объясняет Рой.Шурупы для дерева могут быть из простой стали, латуни, нержавеющей стали или стали с атмосферостойким покрытием.

Винты для листового металла

Шурупы для листового металла используются для крепления двух кусков листового металла вместе или для соединения листового металла с другими типами металла, такими как трубы. Эти винты обычно имеют круглую, плоскую или даже шестигранную головку. По словам Рой, о винтах для листового металла следует помнить, что они предназначены для нарезания резьбы.«Наконечник винта имеет форму, позволяющую нарезать резьбу в принимающем металле, в который вкручивается винт», — объясняет он, добавляя, что их часто называют «саморезы». Они почти всегда из простой стали, простой стали с атмосферостойким покрытием, алюминия или нержавеющей стали для максимальной устойчивости к атмосферным воздействиям.

Машинные винты

Крепежные винты — это гибрид небольшого болта и винта, используемый для крепления металла к металлу или металла к пластику. В доме они используются для крепления электрических компонентов, например, для крепления светильника к электрической коробке. В подобном приложении крепежные винты превращаются в отверстие, в котором нарезается или «нарезается» соответствующая резьба. «Если в отверстии нет резьбы, для крепежного винта нужна гайка», — говорит Рой.

Винты с головкой под торцевой ключ

Винты с внутренним шестигранником

представляют собой тип крепежных винтов с цилиндрической головкой, предназначенных для установки шестигранного ключа. В большинстве случаев эти винты используются для крепления металла к металлу, и их необходимо закручивать плотно, чтобы обеспечить безопасное соединение.Они обычно используются, когда есть вероятность, что предмет будет разобран и снова собран с течением времени.

Болты с отставанием

Стяжные болты, более известные как стягивающие винты, обычно имеют большой диаметр и достаточную длину, чтобы глубоко проникать в древесину, создавая прочные соединения с малой вероятностью ослабления винта после его затяжки. Обычными местами, где можно найти винты этого типа, являются палубы, доки и деревянные подпорные стены.Поскольку наружная древесина, обработанная давлением, вызывает коррозию, шурупы с запаздыванием имеют антикоррозийное покрытие. «Они покрываются горячим цинком или изготавливаются из нержавеющей стали», — объясняет Рой.

Болты с квадратным подголовком

Болты с квадратным подголовком, которые можно считать двоюродными братьями стяжных винтов, представляют собой большие болты, используемые с шайбой и гайками для скрепления толстых кусков дерева. Под круглой головкой болта находится удлинение в форме куба, которое врезается в древесину и предотвращает проворачивание болта при затягивании гайки.Это облегчает поворот гайки (не нужно удерживать головку болта гаечным ключом) и предотвращает несанкционированный доступ. «Гайка почти всегда находится на задней части узла. Таким образом, после затягивания крепеж не может быть легко расстегнут, так как головка болта с квадратным подголовком круглая, как старомодная заклепка, и ее невозможно легко захватить плоскогубцами. или гаечный ключ, — объясняет Рой.

Алисса Фиорентино Старший редактор контент-стратегии Алисса — старший редактор контент-стратегии в House Beautiful, которая занимается домашним декором, трендами в дизайне и новостями.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Шурупы для дерева — Bolt Depot

Шурупы для дерева

Филипс с плоской головкой

Плоские головки потайные (конусообразные под головкой) с плоской вершиной.Привод Phillips имеет Х-образную форму для установки с помощью отвертки Phillips.

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии. Наиболее распространенная нержавеющая сталь для общего использования оборудования.

  • Нержавеющая сталь 316

    Нержавеющая сталь с высокой коррозионной стойкостью.Идеально подходит для соленой воды и хлора.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения. Оцинкован для умеренной коррозионной стойкости.

  • Латунь

    Твердой латуни. Сплав преимущественно меди и цинка с хорошей коррозионной стойкостью. Используется в основном в декоративных и электрических целях. Точный цвет варьируется.

Показать подробности

Скрыть детали

Плоская голова Фрирсона

Плоские головки потайные (конусообразные под головкой) с плоской вершиной.Привод Фрирсона имеет х-образную форму, похож на привод Филлипса (но не совместим с ним).

Показать подробности

Скрыть детали

Плоская головка с прорезями

Плоские головки потайные (конусообразные под головкой) с плоской вершиной. Щелевой привод имеет простой слот для плоской отвертки.

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии. Наиболее распространенная нержавеющая сталь для общего использования оборудования.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения.Оцинкован для умеренной коррозионной стойкости.

  • Латунь

    Твердой латуни. Сплав преимущественно меди и цинка с хорошей коррозионной стойкостью. Используется в основном в декоративных и электрических целях.Точный цвет варьируется.

  • Кремниевая бронза

    Твердая бронза. Сплав меди с большей прочностью и коррозионной стойкостью, чем латунь. Точный цвет варьируется.

Показать подробности

Скрыть детали

Овальная головка с прорезями

Овальные головки потайные (конусообразные под головкой) с закругленной вершиной. Щелевой привод имеет простой слот для плоской отвертки.

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии. Наиболее распространенная нержавеющая сталь для общего использования оборудования.

  • Латунь

    Твердой латуни.Сплав преимущественно меди и цинка с хорошей коррозионной стойкостью. Используется в основном в декоративных и электрических целях. Точный цвет варьируется.

  • Кремниевая бронза

    Твердая бронза. Сплав меди с большей прочностью и коррозионной стойкостью, чем латунь. Точный цвет варьируется.

Показать подробности

Скрыть детали

Филипс с круглой головкой

Круглые головы куполообразные и выглядят как половина сферы.Привод Phillips имеет Х-образную форму для установки с помощью отвертки Phillips.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения. Оцинкован для умеренной коррозионной стойкости.

  • Латунь

    Твердой латуни. Сплав преимущественно меди и цинка с хорошей коррозионной стойкостью. Используется в основном в декоративных и электрических целях. Точный цвет варьируется.

Показать подробности

Скрыть детали

Круглая головка с прорезями

Круглые головы куполообразные и выглядят как половина сферы.Щелевой привод имеет простой слот для плоской отвертки.

  • Нержавеющая сталь 18-8

    Стальной сплав, устойчивый к коррозии. Наиболее распространенная нержавеющая сталь для общего использования оборудования.

  • Оцинкованная сталь

    Низкоуглеродистая сталь общего назначения.Оцинкован для умеренной коррозионной стойкости.

  • Латунь

    Твердой латуни. Сплав преимущественно меди и цинка с хорошей коррозионной стойкостью. Используется в основном в декоративных и электрических целях.Точный цвет варьируется.

  • Кремниевая бронза

    Твердая бронза. Сплав меди с большей прочностью и коррозионной стойкостью, чем латунь. Точный цвет варьируется.

Показать подробности

Скрыть детали

Квадратная плоская головка с перьями, тип 17

Винты типа 17 имеют острие шнека.Зенкеры помогают в удалении материала. Плоские головки утоплены (конусообразные под головкой) с плоской вершиной. Приводной квадрат спроектирован так, чтобы снизить риск выскальзывания (зачистки) и обеспечить возможность установки одной рукой.

Показать подробности

Скрыть детали

Шурупы для дерева — Крепеж Март


Нажмите на тип головы выше, чтобы продолжить покупки…

Шурупы для дерева используются для крепления дерева к дереву или прикрепления предметов к дереву и придают приятный законченный вид. Они стягивают деревянные детали вместе по мере их затягивания, что может сделать ненужным зажим, и их легче удалить, чем гвозди, поэтому можно демонтировать целые сборки или демонтировать приспособления с относительной скоростью. Хотя боковое сопротивление (сдвигу) может быть лишь немного лучше, чем у забивных гвоздей аналогичного размера, шурупы обеспечивают большее сопротивление выдергиванию. Например, обычный гвоздь 20d (20 пенни ) (диаметром 0,192 дюйма) имеет расчетную нагрузку на отрыв 42 фунта/дюйм при проникновении в боковые волокна древесины с удельным весом 0.48 (например, Дуглас Фир, Юг). Для сравнения, шуруп №10 (диаметром 0,190 дюйма) имеет расчетное усилие заглубления 124 фунта/дюйм при тех же условиях. В таблице 1 перечислены распространенные типы и типы шурупов.

Таблица 1. Шурупы для дерева. Список распространенных типов и стилей шурупов для дерева.

Шурупы для дерева

Плоская головка
  • Филипс, латунь
  • Крестообразный крест, нержавеющая сталь 304 (18-8)
  • Филлипс, оцинкованный
  • Щелевой, латунь
  • С прорезями, нержавеющая сталь 304 (18-8)
  • Щелевой, оцинкованный
  • Квадратный привод, оцинкованный

Крестообразный

Щелевой
Овальная головка
  • Крестообразный крест, оцинкованный
  • Щелевой, оцинкованный

Крестообразный

Щелевой
Круглая головка
  • Крестообразный крест, оцинкованный
  • Щелевой, латунь
  • Щелевой, оцинкованный

Крестообразный

Щелевой

РЕЗЬБА и НАКОНЕЧНИК
Шурупы для дерева имеют острые вершины, крупную, широко расставленную резьбу (количество витков на дюйм для каждого размера шурупа см. в Таблице 2).Будучи винтами резьбонарезного типа, они создают свою собственную ответную резьбу во время установки — гайка или резьбовое отверстие не требуются. Наконечник с буравчиком позволяет легко вкручивать шурупы в древесину: «Наконечник с буравчиком представляет собой конус с резьбой, обычно имеющий угол при вершине от 45 до 50 градусов». Резьба стандартная правосторонняя, поэтому для установки поворачивайте винт по часовой стрелке.

Винты с нарезанной резьбой имеют коническую форму и около двух третей их длины имеют резьбу, а оставшаяся треть представляет собой часть хвостовика без резьбы, примыкающую к головке, называемую корпусом.Шурупы для дерева с накатанной резьбой не имеют конической формы и имеют резьбу «не менее четырехкратного диаметра основного шурупа или двух третей номинальной длины шурупа, в зависимости от того, что больше». У винтов с нарезанной резьбой диаметр вершины резьбы не больше диаметра тела, а диаметр тела больше, чем у винтов того же размера с накатанной резьбой. У винтов с накатанной резьбой диаметр вершины резьбы больше диаметра тела, а диаметр тела меньше, чем у винтов того же размера с нарезанной резьбой.Говорят, что корпус без резьбы помогает предотвратить разделение двух деревянных частей при их свинчивании.

РАЗМЕРЫ
Шурупы диаметром от № 0 до № 24; чем больше число, тем больше размер и, в отличие от калибра проволоки, № 0 — это наименьший размер винта. Обычно доступны размеры от № 2 до № 14. Числовой размер не имеет отношения к какому-либо измерению — используйте Таблицу 2 для определения основного диаметра в дюймах.

ДЛИНА
Длина от 1/4″ до 6″; 5 дюймов или около того — самая длинная из обычно встречающихся, и винты большего размера предлагаются для большей длины.Размеры менее 1 дюйма указаны с шагом 1/8 дюйма; длина от 1 до 3 дюймов измеряется с шагом 1/4 дюйма, а винты длиннее 3 дюймов увеличивают длину на 1/2 дюйма. Шурупы для дерева измеряются так же, как и другие винты: «Длина крепежного изделия с головкой — это расстояние от пересечения наибольшего диаметра головки с опорной поверхностью до крайней точки…» (опорной поверхностью называется та часть головки, которая соприкасается с привалочной поверхностью). Для плоских головок длина измеряется от вершины головки до кончик резьбы; овальные головки измеряют от точки наибольшего диаметра, где вершина купола соприкасается с конической опорной поверхностью, до резьбового кончика; круглые головки измеряют от под головкой до кончика винта.

МОДЕЛИ ПРИВОДОВ
Типы приводов включают шлицевые, крестообразные (Phillips) и прямоугольные. Из-за склонности к выскальзыванию (отвертка выскальзывает или выкручивается из паза привода) шурупы со шлицем часто не используются с силовыми отвертками (слишком велика вероятность повреждения головки винта, отвертки или повреждения поверхности дерева) . Следовательно, используйте шурупы для дерева с крестообразным шлицем и квадратным хвостовиком с силовыми отвертками, но винты с ручным шлицем (квадратный хвостовик более устойчив к выворачиванию, чем крестообразный).Размеры бит драйвера указаны в таблице 3.

ТИПЫ ГОЛОВОК
Распространены три типа головок: плоские (потайные), овальные (потайные) и круглые. Угол наклона (коническая опорная поверхность) плоской и овальной головок составляет 82°. Хотя стандарт ANSI B18.6.1-1981 (R2003) содержит спецификации для круглых головок, шурупы с круглой головкой практически не существуют. Плоские головки, вероятно, самые популярные, потому что их головка, когда она утоплена, находится на одном уровне с сопрягаемой поверхностью. Кроме того, винты с плоской головкой можно легко скрыть с помощью пластиковой крышки, подобранной по цвету; можно использовать наполнитель или деревянную пробку, если головка достаточно утоплена (см. ниже).Овальные и круглые головы считаются декоративными и часто остаются открытыми. См. таблицу 2 для сводки средних диаметров головок.

Таблица 2. Размеры шурупов по дереву, размеры, диаметры головок и резьбы на дюйм. Размеры шурупов по дереву, номинальные размеры и средние диаметры головки, в десятичных и дробных дюймах, и количество витков на дюйм. (Примечание. Дробный размер — это десятичный размер, округленный до ближайшего 64-го.)

Шурупы по дереву Размеры, размеры, диаметры головок и резьбы на дюйм

Номинальный размер
Винт
Резьба
на
дюймов
Базовый диаметр
винта
Средний диаметр головки
Плоский и овальный Раунд
Десятичный Фракция Десятичный Фракция Десятичный Фракция
0 32 0.060 1/16 0,109 7/64 0,106 7/64
1 28 0,073 5/64 0,135 9/64 0,130 1/8
2 26 0,086 3/32 0,160 5/32 0,154 5/32
3 24 0. 099 3/32 0,185 3/16 0,178 11/64
4 22 0,112 7/64 0,210 13/64 0,202 13/64
5 20 0,125 1/8 0,236 15/64 0,227 7/32
6 18 0.138 9/64 0,262 17/64 0,250 1/4
7 16 0,151 5/32 0,287 32 сентября 0,275 32 сентября
8 15 0,164 5/32 0,312 16.05. 0,298 19/64
9 14 0.177 11/64 0,337 32.11 0,323 21/64
10 13 0,190 3/16 0,363 23/64 0,347 32. 11
12 11 0,216 7/32 0,414 13/32 0,395 25/64
14 10 0.242 15/64 0,480 31/64 0,443 16.07
16 9 0,268 17/64 0,515 33/64 0,491 31/64
18 8 0,294 19/64 0,602 19/32 0,539 17/32
20 8 0.320 16.05. 0,616 39/64 0,587 19/32
24 7 0,372 3/8 0,724 23/32 0,683 16.11

МАТЕРИАЛЫ И ОТДЕЛКИ
Обычными материалами являются незакаленная сталь (обычно оцинкованная), нержавеющая сталь, латунь и кремнистая бронза. Цинкование обеспечивает умеренную коррозионную стойкость стали.Латунь обеспечивает лучшую защиту, а кремниевая бронза и нержавеющая сталь известны своей превосходной защитой от коррозии. Нержавеющая сталь и кремниевая бронза обычно рекомендуются, если винты будут использоваться с древесиной, обработанной консервантом под давлением, такой как «ACQ» (четвертичный щелочной медь) — проверьте местные строительные нормы и правила и обратитесь к поставщику пиломатериалов за рекомендациями. (Винты с горячим цинкованием также можно использовать с обработанной древесиной, но цинкование не является обычной отделкой для шурупов.) В морской среде «нержавеющие стали подвержены потенциально серьезной точечной коррозии при погружении в соленую воду без свободного кислорода», что делает кремнистую бронзу предпочтительным материалом, поскольку нержавеющей стали необходим кислород для самовосстановления, коррозии. устойчивая пленка оксида хрома. С точки зрения физической прочности сталь, нержавеющая сталь и кремнистая бронза прочнее латуни (латунь характеризуется как мягкий материал). Сталь является магнитной, нержавеющая сталь может быть слабомагнитной, а латунь и кремнистая бронза, будучи цветными (не из железа), немагнитны.Шурупы из нержавеющей стали, латуни и кремниевой бронзы дороже стали.

ОБОЗНАЧЕНИЕ
Шурупы обычно обозначаются следующим образом:

  • Номинальный размер (число от № 0 до № 24; № 0 наименьший)
  • Длина винта (в дюймах; инструкции по измерению см. выше)
  • Тип привода (шлицевой, крестовой или квадратный)
  • Тип головки (плоская или овальная с потайной головкой или круглая)
  • Название крепежа (шуруп)
  • Материал (сталь, нержавеющая сталь, латунь и кремнистая бронза)
  • Защитная отделка (оцинкованная, если сталь)

Примеры:

  • Шуруп для дерева со шлицем и круглой головкой #10 x 1 1/2″, латунь
  • Шуруп для дерева с плоской головкой и крестообразным шлицем № 4 x 7/8″, оцинкованный (поскольку цинкование обычно означает, что крепеж изготовлен из стали, слово «сталь» часто опускается в описании)
Таблица 3. Размеры направляющих отверстий и зенкеров для шурупов по дереву и размеров отверток. Размеры направляющих отверстий и зенкеров для шурупов по дереву в дюймах, а также размеры отверток. Используйте отвертку Phillips #3 для плоских и овальных головок #10 и бит #2 для круглых головок #10. (ПРИМЕЧАНИЕ: размер направляющего отверстия в корпусе представляет собой средний диаметр корпуса винта, основанный на типе винта с нарезанной или накатанной резьбой, округленный до ближайшей 64-й; а размер зенковки представляет собой максимальный диаметр головки, округленный до ближайшей 8-й [№ 0 и № 24 округляется до ближайшего 4-й].)
Размеры направляющих отверстий и зенковок для шурупов по дереву и размеров отвертки
Винт
Размер
Размер направляющего отверстия без конуса Столешница для мойки
Размер
Размер отверточной насадки
Корпус
(вырез)
Корпус
(катаный)
Мягкая древесина Твердая древесина Филипс Квадрат
0 1/16 3/64 1/64 1/32 1/4 0
1 5/64 1/16 1/32 1/32 1/4 0
2 5/64 1/16 1/32 3/64 1/4 1
3 3/32 5/64 3/64 1/16 1/4 1 0
4 7/64 3/32 3/64 1/16 1/4 1 0
5 1/8 3/32 1/16 5/64 3/8 2 1
6 9/64 7/64 1/16 5/64 3/8 2 1
7 5/32 1/8 1/16 3/32 3/8 2 1
8 5/32 1/8 5/64 3/32 3/8 2 2
9 11/64 9/64 5/64 7/64 3/8 2 2
10 3/16 5/32 3/32 7/64 1/2 3FO/2R 2
12 7/32 11/64 7/64 1/8 1/2 3 3
14 15/64 13/64 7/64 9/64 5/8 3 3
16 17/64 13/64 9/64 5/32 5/8 3
18 19/64 15/64 9/64 3/16 3/4 4
20 16. 05. 1/4 11/64 13/64 3/4 4
24 3/8 19/64 3/16 7/32 1 4

НАПРАВЛЯЮЩИЕ ОТВЕРСТИЯ И ЗЕНКОВАНИЕ
Чтобы предотвратить расщепление древесины, рекомендуется использовать направляющее отверстие соответствующего размера (см. Таблицу 3 для размеров неконических направляющих отверстий в мягкой и твердой древесине).Существуют разные мнения относительно глубины направляющих отверстий. Один источник предлагает вам просверлить направляющее отверстие от половины до двух третей глубины заделки шурупа в мягкой древесине. В твердой древесине вам, скорее всего, придется просверлить отверстие на всю глубину резьбы. Другой источник рекомендует, чтобы глубина равнялась длине тела плюс три четверти длины резьбы в мягкой и средней твердости древесины, а тело плюс полная длина резьбы в очень твердой древесине. Также рекомендуется использовать пчелиный воск, парафин, кусковое мыло (которое не содержит глицерин, который гигроскопичен, поэтому впитывает влагу) или пастообразный воск для смазывания шурупов при установке в твердую древесину (не забудьте удалить все выступающие остатки перед нанесение покрытия на дерево).Утверждается, что поверхностная смазка винта не оказывает существенного влияния на предельное сопротивление вытягиванию.

Если вы используете конические сверла, следуйте рекомендациям производителя в отношении размера и глубины пилотного отверстия. Слишком глубокое сверление конического отверстия может снизить удерживающую силу шурупа, поскольку в древесине может быть полностью зацеплено меньше резьбы.

Используйте зенкер 82°, чтобы создать углубление с потайной головкой (скошенное отверстие) для плоских и овальных головок. Диаметр корпуса зенковки должен быть равен или больше диаметра головки, чтобы обеспечить однородную опорную поверхность (предлагаемые размеры зенкеров см. в Таблице 3).Доступны специальные биты, которые просверливают пилотное отверстие и углубление с потайной головкой за одну операцию. Для каждого размера винта требуется отдельная бита.

ОБЗОР
Шурупы приведены в таблице 4.

Таблица 4. Типичные характеристики шурупов. Краткое изложение типичных характеристик шурупов по дереву, включая размеры, типы головок, способы завинчивания, материалы и отделку.
Шуруп для дерева Типичные характеристики
Атрибут Характеристика(и)
Описание застежки Крепеж с головкой и наружной резьбой
для дерева
Общее имя(я) Шуруп для дерева
Доступные диаметры #0 (0.от 060 дюймов до # 24 (0,372 дюйма)
Тип(ы) резьбы Накатка резьбы с острым гребнем,
Крупный шаг
Количество витков на дюйм 32 (#0) до 7 (#24)
Направление резьбы Правый
Тип(ы) наконечника Буравчик
Доступные длины от 1/4″ до 6″
Система измерения Дюймовая серия
Общий тип привода Щелевой, крестообразный и квадратный
Общие типы головок Плоские и овальные с потайной головкой (82°) и
Круглые
Общий класс (неприменимо)
Общие материалы Сталь, нержавеющая сталь, латунь и
Кремниевая бронза
Общая отделка Оцинкованный (только сталь)
Примечание(я) Размеры некоторых винтов отличаются
из-за различий между нарезанной резьбой
и накатанной резьбой

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Деревянные дюбели, которые соответствуют соседней поверхности или изготовлены из контрастного типа дерева, могут использоваться для скрытия винтов с плоской головкой, раззенкованной примерно на 1/4 дюйма. Заглушки с плоской головкой можно шлифовать заподлицо; заглушки и кнопки с круглой головкой предназначены для декоративного элемента. Обычные заглушки с плоской головкой с торцевым шлифованием впитывают слишком много пятен, если их предварительно не загерметизировать — рассмотрите возможность использования вместо них заглушек с торцевым шлифованием. Для наилучшего соответствия сделайте свои собственные заглушки, используя резак для заглушек и кусок дерева из проекта.

Пластиковые крышки куполообразной формы, доступные в различных цветах, скрывают потайные головки Phillips и плоские головки с квадратным хвостовиком. Потайные чистовые шайбы можно использовать с плоскими и овальными головками, а также плоские шайбы с круглыми головками.Стопорные шайбы не используются с шурупами.

Иногда вместо шурупов по дереву используются шурупы для листового металла (также известные как саморезы) с полной резьбой, а не с конусностью. Винты с плоской головкой для листового металла, особенно с крестообразным шлицем, обычно поставляются с упакованными цилиндрическими болтами, угловыми скобами, накладками, петлями, ремонтными пластинами, универсальными тягами и другими крепежными элементами. Считается, что сопротивление вытягиванию шурупов для листового металла типа А примерно на 10% выше, чем у шурупов по дереву того же диаметра и длины резьбы.В более плотной древесине, такой как дуб, он увеличивается примерно до 16% и снижается примерно до 5% в большей степени в более легкой древесине, такой как красное дерево.

Прочие крепежные изделия с резьбой для дерева…

  • Шурупы со стяжкой — это шурупы для дерева, предназначенные для тяжелых условий эксплуатации, они доступны в больших размерах, как по диаметру, так и по длине, и обычно имеют шестигранную головку для обеспечения более высокого крутящего момента при установке.
  • Шурупы с акустическим запаздыванием имеют резьбу по дереву напротив плоского конца с отверстием. Используемые в приложениях для связывания проволоки, таких как подвесные потолки, они также популярны для направления проволоки.
  • Шурупы-дюбели представляют собой шпильки с резьбой, используемые для соединения деревянных деталей и соединений встык.
  • Подвесные винты имеют резьбу по дереву на одном конце и резьбу машинного винта на другом для крепления шестигранной гайки или накидной гайки.

Распечатанные справочные таблицы и информация о шурупах для дерева…

FF:WDSCRWS v2.3a

Размеры, размеры и характеристики шурупов по дереву

Шурупы по дереву: размеры со шлицем и плоской головкой Phillips (ASME B18.6.1)

Номинальный размер

Нажмите на размер для поиска продуктов

Размер отвертки Phillips

Диаметр головки (A) Высота головки (H) Ширина паза (J) Глубина паза (T) Размер углубления
Макс. Мин. Артикул  Макс. Мин. Макс. Мин. Диам.Макс (М) Диам. Мин. (М) Макс. глубина (G)  Мин. глубина (G) Минимальная ширина (Н)
2 1 .172 .147 .051 .031 .023 .023 .015 .102 .089  .063 .047 .017
3 1 .199 .141 .059 .035 .027 .027 .017 .107 .094  .068 .052 .018
4 1 . 225 .195 .067 .039 .031 .030 .020 .128 .115  .089  .073 .018
5 2 .252 .220 .075 .043 .035 .034 .022 .154 .141 .086 .063 .027
6 2 .279 .244 .083 .048 .039 .038 .024 .174 .161 .106 .083 .029
7 2 .305 .268 .091 .048 .039 .041 .027 .189 .176 .121 .098 .030
8 2 . 332 .292 .100 .054 .045 .045 .029 .204 .191 .136 .113 .032
9 2 .358 .316 .108 .054 .045 .049 .032 .214 .201 .146 .123 .033
10 3 .385 .340 .116 .060 .050 .053 .034 .258 .245 .146 .123 .034
12 3 .438 .389 .132 .067 .056 .060 .039 .283 .270 .171 .148 .036
14 3 . 507 .452 .153 .075 .064 .070 .046 .283 .270 .171 .148 .036
16 3 .544 .485 .164 .075 .064 .075 .049 .303 .290 .191 .168 .039

Шурупы для дерева: размеры с круглой головкой (ASME B18.6.1)

Номинальный размер*

 Нажмите на размер для поиска продуктов

Размер отвертки Phillips

Диаметр головки (A) Высота головки (H) Ширина паза (J) Глубина паза (T) Размер углубления
Макс. Мин. Макс. Мин.  Макс. Мин. Макс. Мин. Диам.Макс (М) Диам. Мин. (М) Макс. глубина (G)  Мин. глубина (G) Минимальная ширина (Н)
2 1 .162 .146 .069 .059 .031 .023 .048 .037 .114 .101 .064 .042 .018
4 2 .211 .193 .086 .075 .039 .031 .058 .044 .130 . 117 .083 .063 .019
5 2 .236 .217 .095 .083 .043 .035 .063 .047 .154 .141 .074 .046 .027
6 2 .260 .240 .103 .091 .048 .039 .068 .051 .162 .149 .084 .056 .027
7 2 .285 .264 .111 .099 .048 .039 .072 .055 .170 .157 .092 .066 .028
8 2 .309 .287 .120 .107 .054 .045 .077 .058 .178 .165 .101 .075 .030
9 2 .334 .311 .128 .115 .054 .045 .082 .062 .186 .173 .110 .084 .030
10 2 .359 .334 .137 .123 .060 .050 .087 .065 .195 .182 .119 .093 .031
12 3 .408 .382 .153 .139 .067 .056 .096 .073 .249 .236 .125 .099 .032
14н 3 .457 .429 .170 .155 .075 .064 .106 .080 .265 .252 .142 .116 .034

* Нажмите на номинальный размер, чтобы найти продукты.



Шурупы для дерева: размеры с овальной головкой (ASME B18.6.1)

Номинальный размер*

  Нажмите на размер для поиска продуктов

Размер отвертки Phillips

Диаметр головки (A) Высота головки (H) Ширина паза (J) Глубина паза (T) Размер углубления
Макс. Мин. Высота сбоку (арт.) Максимальная общая высота Минимальная общая высота  Макс. Мин. Макс. Мин. Диам. Макс (М) Диам. Мин. (М) Макс. глубина (G)  Мин. глубина (G) Минимальная ширина (Н)
4 1 .225 .195 .067 .104 .084 .039 .031 .059 .049 .136 .123 .094 .077 .019
5 2 .252 .220 .075 .116 .095 .043 .035 .067 .055 .158 .145 .085 .061 .028
6 2 .279 .244 .083 .128 .105 .048 .039 .074 .060 .178 .165 .105 .080 .030
8 2 .332 .292 .100 .152 .126 .054 .045 .088 .072 .205 .192 .131 .106 .033
9 2 .358 .316 .108 .164 .137 .054 .045 .095 .078 .216 .203 .144 .119 .034
10 3 .385 .340 .116 .176 .148 .060 .050 .103 .084 .261 .248 .142 .118 .037
12 3 .438 .389 .132 .200 .169 .067 .056 .117 .096 .283 .270 .165 .140 .040

 * Нажмите на номинальный размер, чтобы найти продукты.

Шурупы по дереву: резьба и диаметр корпуса — нарезанная и накатанная резьба

Номинальный размер* или базовый диаметр винта

Нажмите на размер для поиска продуктов

Количество нитей на дюйм
Диаметр основной резьбы (D) Диаметр корпуса — (E) нарезанная резьба Диаметр корпуса — (E) Накатанная резьба Глубина резьбы (F)
Макс. Мин. Макс. Мин. Макс. Мин. Мин.
2 .086 26 .090 .079 .090 .079 .075 .064 .010
3 .099 24 .103 .092 .103 .092 .086 .075 .014
4 .112 22 .116 .105 .116 .105 .095 .084 .016
5 .125 20 .129 .118 .129 .118 .107 .096 .018
6 .138 18 .142 .131 .142 .131 .118 .107 .020
7 .151 16 .155 .144 .155 .144 .127 .116 .022
8 .164 15 .168 .157 .168 .157 .136 .125 .023
9 .177 14 .181 .170 .181 .170 .147 .136 .026
10 .190 13 .194 .183 .194 .183 .157 .146 .030
12 .216 11 .220 .209 .220 .209 .176 .165 .031
14 .242 10  .246 .235   .246  .235  .201  .190  .035
16 .268 9  .272 .261  .272  .261  .214  .203  .038

* Нажмите на номинальный размер, чтобы найти продукты.

Винты с шестигранной головкой: Номинальная длина
Номинальная длина винта
До 5/8″ Более 5/8″ — 1-1/2″ Более 1-1/2″ — 2-3/4″ Длиннее 2-3/4 дюйма
+0, -0.03 +0, -0,05 +0, -0,06 +0, -0,09



Шурупы для дерева: характеристики и механические характеристики

Описание

Резьбонарезной винт с буравчиком и остроконечной резьбой с крупным шагом. Они изготавливаются либо с нарезанной резьбой, имеющей конический стержень, либо с накатанной резьбой, имеющей постоянный диаметр стержня.

Приложения При соединении с деревом или другими упругими материалами образует ответную резьбу.
Материал Углеродистая сталь
Длина резьбы

Винты с нарезанной резьбой: прибл. 2/3 номинальной длины винта

Винты с катаной резьбой: не менее 4-кратного диаметра основного винта или 2/3 номинальной длины винта (в зависимости от того, что больше).Винты номинальной длины, слишком короткие для обеспечения минимальной длины резьбы, будут иметь резьбу, доходящую как можно ближе к нижней стороне головки, насколько это практически возможно.

Дополнительные ресурсы




Загрузить Шурупы PDF





Магазин сопутствующих товаров

Шурупы для настила
Шурупы для ДСП
Шурупы для лаг

.

Добавить комментарий

Ваш адрес email не будет опубликован.
