Какие бывают сэндвич панели: Какие бывают сэндвич-панели? Какие сэндвич-панели лучше

Какие бывают сэндвич-панели? Какие сэндвич-панели лучше

Сэндвич-панели – современный строительный материал. Применяется в качестве ограждающих конструкций БМЗ (быстромонтируемых зданий). Современное строительство насчитывает огромное множество разновидностей. Классифицировать строительные панели можно следующим образом:

• по назначению — стеновые и кровельные;
• по типу наполнителя – минераловатные, пенополистирольные, пенополиуретановые и т.д.;
• по типу обкладки – металлические, ОСП (СИП) и др.
• по степени монтажной готовности – трехслойные полностью готовые, двухслойные, кассетные,
• по принципу производства – полная заводская готовность или гаражная сборка.

Виды сэндвич-панелей

Стеновые и кровельные

Принципиальным отличием стеновой панели от кровельной является меньшая несущая способность. Внешний слой кровельной панели обладает высоким гофром, что позволяет выдерживать снеговые нагрузки и помогает влаге покидать поверхность крыши.

Толщина панелей, как для стен, так и для кровли, подбирается исходя из климатических особенностей местности и назначения строящегося здания. Бывают — от 50 до 250 мм.

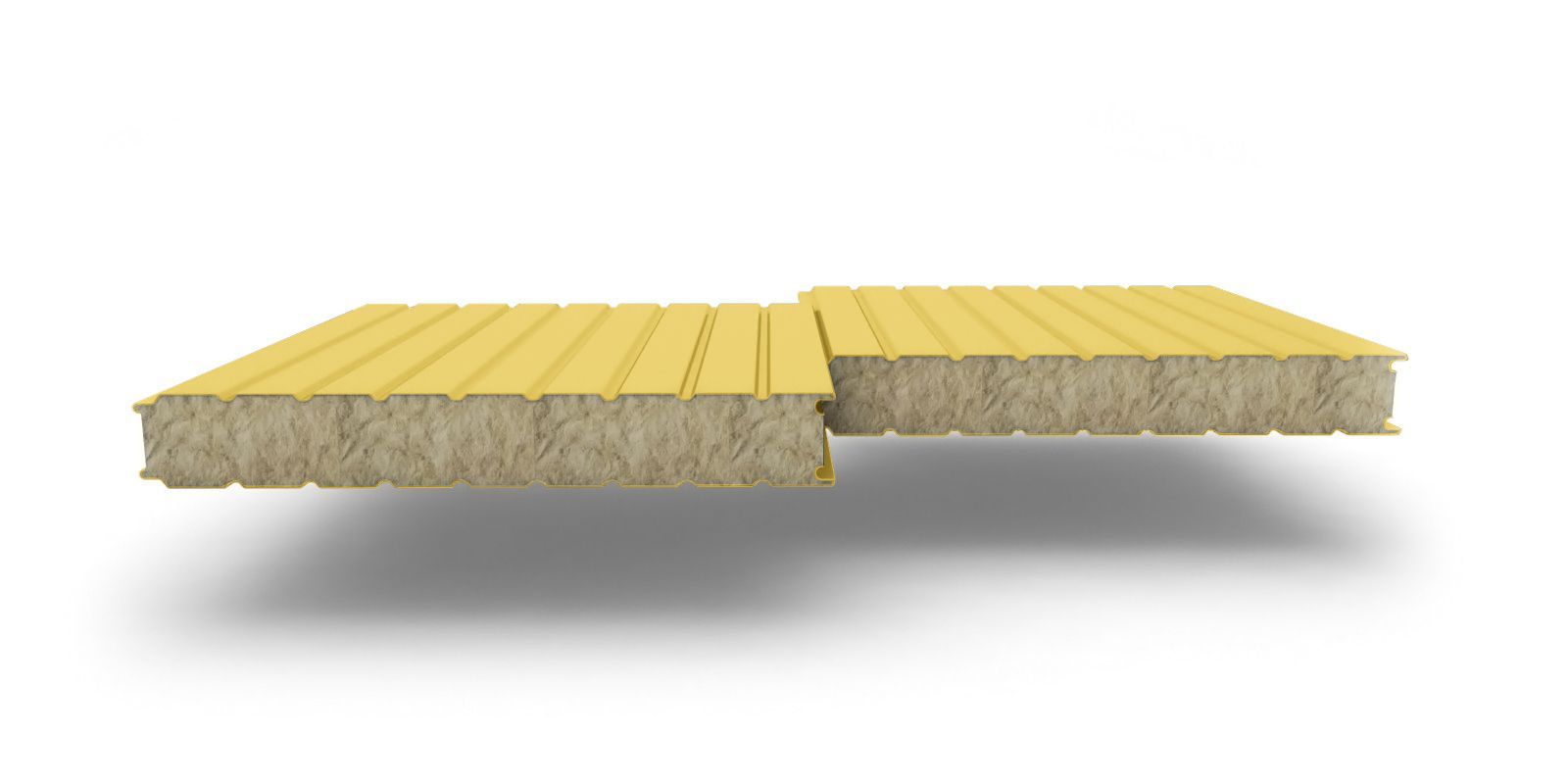

Минераловатные, пенополистирольные, пенополиуретановые

«Сердечник» — слой утеплителя, зажатый между внешними обкладками, отвечает за показатели теплоизоляции, шумопоглощения и т.д. Минеральная вата – натуральный утеплитель на основе базальтового волокна, не поддерживает горения. Пенополистирол – отличается слабой горючестью и превосходной легкостью. Полиуретан – сильно горюч.

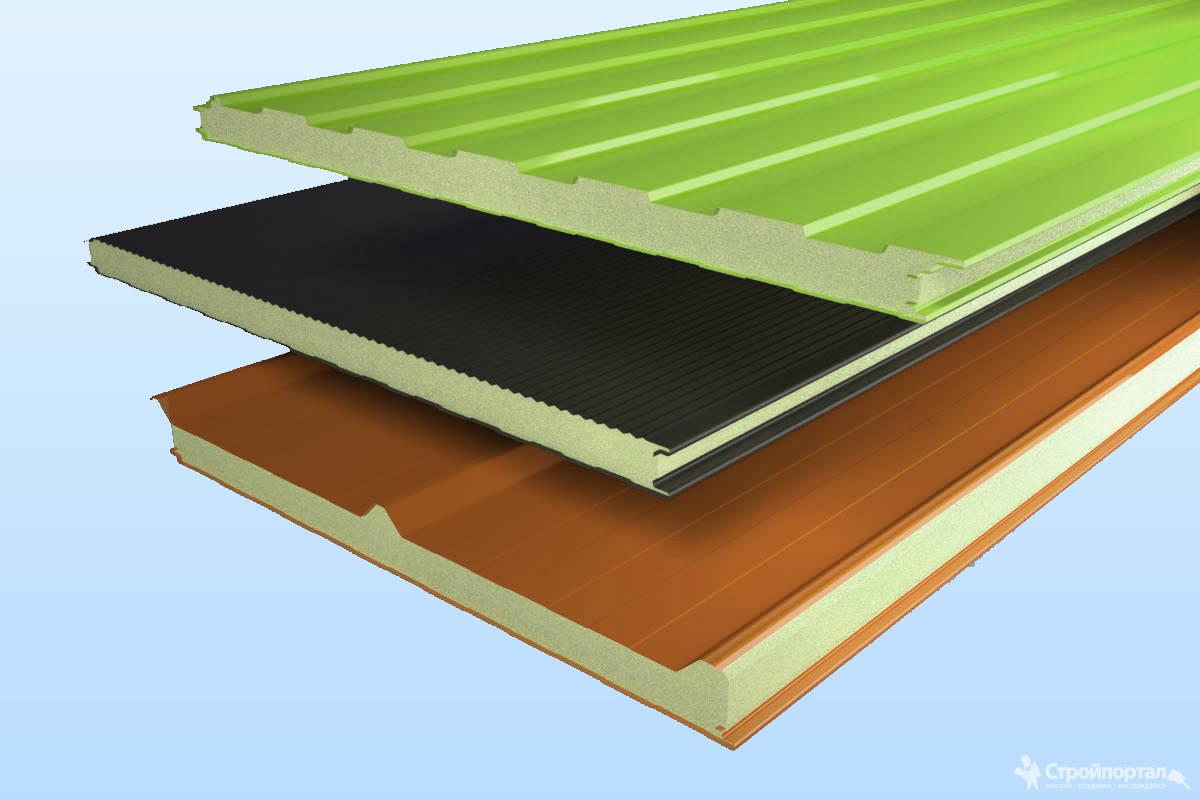

Металлические, ОСП

Обкладки металлически панелей, как правило, изготавливаются из высокопрочной тонкокатаной стали. ОСП – ориентированно-стружечная плита. Металлические не нуждаются в дополнительной отделке, при соблюдении базовых требований к монтажу служат на порядок дольше. Применяются преимущественно для строительства коммерческих и промышленных объектов. ОСП нашли широкое применение в строительстве жилых домов.

Трехслойные, двухслойные, кассетные

Применение определения «сэндвич-панели» ко всем трем категориям весьма условно. Сэндвич-панель – конструктивно завершенный элемент ограждающих конструкций, в то время как кассетные и двуслойные панели требуют дополнительной сборки на стройплощадке.

Двуслойные применяются преимущественно для отделки фасадов по следующей схеме – слой изоляционного материала, утеплитель, профнастил.

Кассетные, они же каркасные, — это металлические кассеты, в которые вставляется плита утеплителя, с двух сторон крепится профнастил.

Трехслойные – слой утеплителя и обкладки скреплены полимерным клеем методом прессования. Каждая снабжена замковым соединением. Полностью готовы к монтажу.

Заводские и самодельные

Качественные сэндвич-панели производят на автоматизированных линиях, в заводских условиях с обеспечением контроля на всех этапах.

Самодельные – это вовсе не те, которые вы сделаете своими руками. За вас их сделают гаражные умельцы и продадут немного дешевле заводских. Как правило, в процессе ручного изготовления по причине несоблюдения технологии производства, выбора низкокачественных материалов и т.д. страдает качество.

Какие сэндвич-панели лучше?

Теперь вы знаете, какие бывают сэндвич-панели, и как среди них выбрать. А в остальном следует ориентироваться на конструктивные особенности здания, расчеты и рекомендации специалистов.

Успехов в строительстве!

Выбор стеновых сэндвич-панелей

Последнее время все больше строителей отдает предпочтение такому материалу, как сэндви-панели. Они состоят из нескольких слоев оцинкованной стали и наполнителя. Сверху панели окрашиваются, поэтому на сегодняшний день можно встретить на рынке панели самых разных цветов и оттенков.

Впервые данный строительный материал появился в 50-х годах прошлого века в США. С тех пор он завоевал доверие многих потребителей, так как имеет массу достоинств. Прежде всего сэндвич-панели отлично сохраняют тепло. Также они имеют привлекательный внешний вид, а монтировать их предельно просто.

О разновидностях и изготовлении

Практически все сэндвич-панели делятся на две большие группы:

• стеновые;
• кровельные.

Понятно, что первые используются для обшивки стен, а вторые для монтажа крыш. При выборе данного материала необходимо учитывать теплоизоляционный слой, несущую способность и степень прочности. Особенно, если панели выбираются кровельного типа.

Что касается технологии изготовления, то в целом сэндвич-панели состоят из слоя утеплителя, который с обеих сторон покрыт металлом или ПВХ. Качество панелей зависит от того, какое сырье было использовано при производстве.

В целом же технология изготовления выглядит следующими способами:

• сборка панелей из отдельных элементов непосредственно на строительной площадке. Такой способ отличается удобством, но далеко не лучшим качеством готовых элементов;
• вспенивание – данный метод подразумевает, что полости между двумя листами заполняются вспененным утеплителем под высоким давлением. Недостаток в том, что при неравномерной подаче утеплителя между листами будут образовываться полости, что приведет к нарушению теплоизоляционных качеств;
• конвейерный способ является самым лучшим, так как позволяет добиться наилучших эксплуатационных качеств материала.

Стоит отметить, что при выборе стеновых сэндвич-панелей, нужно обращать внимание именно на те, которые изготовлены конвейерным способом.

Как выбрать

При выборе стеновых сэндвич-панелей нужно учитывать не только их внешний вид, но и метод изготовления. Большое значение имеет и то, какие материалы были использованы для их создания, какая у панелей степень энергосбережения и так далее.

Энергосбережение и параметры

В данном случае подразумевается способность панелей удерживать тепло. Этот показатель зависит сразу от нескольких факторов. Это и наполнитель, и виды замков, которые были использованы в процессе производства, и наличие утеплителя в замке. Что касается уплотнителя для стеновых панелей, то самый оптимальный вариант – это бутиловый уплотнитель. Он позволяет материалу лучше сохранять тепло, повышая его герметичность.

Что касается параметров, то для возведения стен больше подходят панели шириной от 1,1 до 1,5 метра. Длина же панелей может колебаться от 2 до 18,5 метров. За счет этого можно выстроить здание любого размера и формы. При этом нужно понимать, что толщина панелей имеет большее значение, ведь от этого параметра зависит энергосбережение, о котором говорилось чуть выше.

Выбирая толщину стеновых панелей, нужно учитывать назначение будущего здания: какой должна быть температура внутри него, климатические особенности региона, степень теплопроводности и так далее. К примеру, для дома, который будет расположен в Подмосковье, толщина сэндви-панелей должна быть не менее 15 сантиметров, если в качестве утеплителя была использована минеральная вата.

В случае с пенополистиролом толщина может быть 12 сантиметров.

Выбирая толщину материала, нужно учитывать и затраты на обогрев готового помещения. Чем толще будут панели, тем теплее будет внутри дома, а значит затраты на теплоноситель существенно сократятся.

О наполнителе

От наполнителя, используемого в процессе изготовления сэндвич-панелей, зависит звукоизоляция, прочность, долговечность и энергосбережение материала. На сегодняшний день стеновые панели изготавливают с применением таких утеплителей, как минеральная вата и полиуретан. Реже можно встретить материал, изготовленный с использованием пенопласта, но он не так популярен.

Дело в том, что панели с пенопластом достаточно слабо удерживают тепло. Больше того, они быстрее утрачивают свои эксплуатационные свойства. По этой причине панели с утеплителем из пенопласта чаще применяют для возведения временных строений.

Что касается параметров пожарной безопасности, то предпочтение в данном случае отдается минеральной вате. Именно ее рекомендуется использовать для возведения жилых строений. Она является еще и экологичным материалом, который не повреждают грызуны и насекомые. При этом минвата имеет сильную гигроскопичность, из-за чего ухудшаются ее теплоизоляционные свойства. Поэтому в процессе монтажа таких панелей стоит уделять максимум внимания герметичности здания.

В целом же слой утеплителя в панелях может колебаться от 5 до 30 сантиметров. При этом нужно отметить, что стеновые панели, толщина которых превышает 15 сантиметров, чаще всего применяют для строительства холодильных камер.

Внешняя обшивка

Если говорить об обшивке сэндвич-панелей, то предпочтение следует отдавать стали, которая имеет полимерное покрытие. Такой тип покрытия не боится агрессивного воздействия окружающей среды, а также имеет привлекательный внешний вид. Кроме того, у стальной обшивки и долгий срок эксплуатации.

Однако кроме стали для облицовки стеновых панелей используют еще и такие материалы, как пластик, гипсокартон и плиты ОСБ. Понятно, что металлическое покрытие самое прочное. Его эксплуатационные качества напрямую зависят от типа и толщины антикоррозийного покрытия. Что касается панелей с гипсокартоновым покрытием, то их применяют только для внутренних работ. А вот сэндвич-панели с покрытием из ОСБ способны надежно удерживать крепеж, за счет чего повышается прочность готового строения.

Видео. Какие бывают сэндвич-панели?

Технические характеристики сэндвич-панелей — размер, вес, толщина и ширина

Конструкция стеновых и кровельных сэндвич-панели состоит из:

• двух профилированных оцинкованных металлических листов толщиной 0,5 мм с полимерным покрытием «Полиэстер». Для производства обкладок используются только рулонная горячецинкованная сталь российских металлургических комбинатов НЛМК и Северсталь;
• одного слоя качественного утеплителя, на выбор заказчика, либо минеральная базальтовая вата (плотностью 100-140 кг/м3), либо пенополистирол (плотностью 13-25 кг/м3).
• для прочного клеевого соединения применяется высококачественный специальный клей производства DOW. Стеновые и кровельные сэндвич-панели «СтальПрофильГрупп» выпускаются в соответствии с техническими требованиями ТУ 5284-001-18201124-2016.

Размеры сэндвич-панелей

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.

Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.

Длина панелей, мм	Допускаемые отклонения от проектных размеров, мм
	по длине	по ширине	по толщине
до 8000 свыше 8000	±4. 0 + 6.0	±3.0	±1.6

Габариты	Кровельные сэндвич-панели	Стеновые сэндвич-панели
Ширина	1000 мм	1000 мм, 1200 мм
Длина	от 2000 мм до 13 500 мм	от 2000 мм до 13 500 мм

Характеристики сэндвич-панелей с утеплителем — пенополистирол

Толщина, мм	Термическое сопротивление Rt=m2×°C/Вт	Звукоизоляция, дБ	Теплопроводность λ=Вт/Мк	Предел огнестойкости, ГОСТ 30247.0-94	Горючесть утеплителя	Плотность, кг/м3	Водопоглащение за 24 часа, % по массе	Водопоглащение за 2 часа, % по массе
50	1,28	25	0,042	EI 15	Г1	25	2	—
80	2,05	28	0,042	EI 15	Г1	25	2	—
100	2,56	29	0,042	EI 15	Г1	25	2	—
120	3,08	31	0,042	EI 15	Г1	25	2	—
150	3,85	33	0,042	EI 15	Г1	25	2	—
200	5,13	35	0,042	EI 15	Г1	25	2	—
250	6,41	39	0,042	EI 15	Г1	25	2	—

Характеристики сэндвич-панелей с утеплителем — минеральная вата

Толщина, мм	Термическое сопротивление Rt=m2×°C/Вт	Звукоизоляция, дБ	Теплопроводность λ=Вт/Мк	Предел огнестойкости, ГОСТ 30247. 0-94	Горючесть утеплителя	Плотность, кг/м3	Водопоглащение за 24 часа, % по массе	Водопоглащение за 2 часа, % по массе
50	1,04	30	0,05	EI 30	НГ	120-140	—	1,5
80	1,67	31	0,05	EI 45	НГ	120-140	—	1,5
100	2,08	32	0,05	EI 90	НГ	120-140	—	1,5
120	2,5	33	0,05	EI 150	НГ	120-140	—	1,5
150	3,13	35	0,05	EI 150	НГ	120-140	—	1,5
200	4,14	38	0,05	EI 150	НГ	120-140	—	1,5
250	5,21	43	0,05	EI 150	НГ	120-140	—	1,5

Профилирование

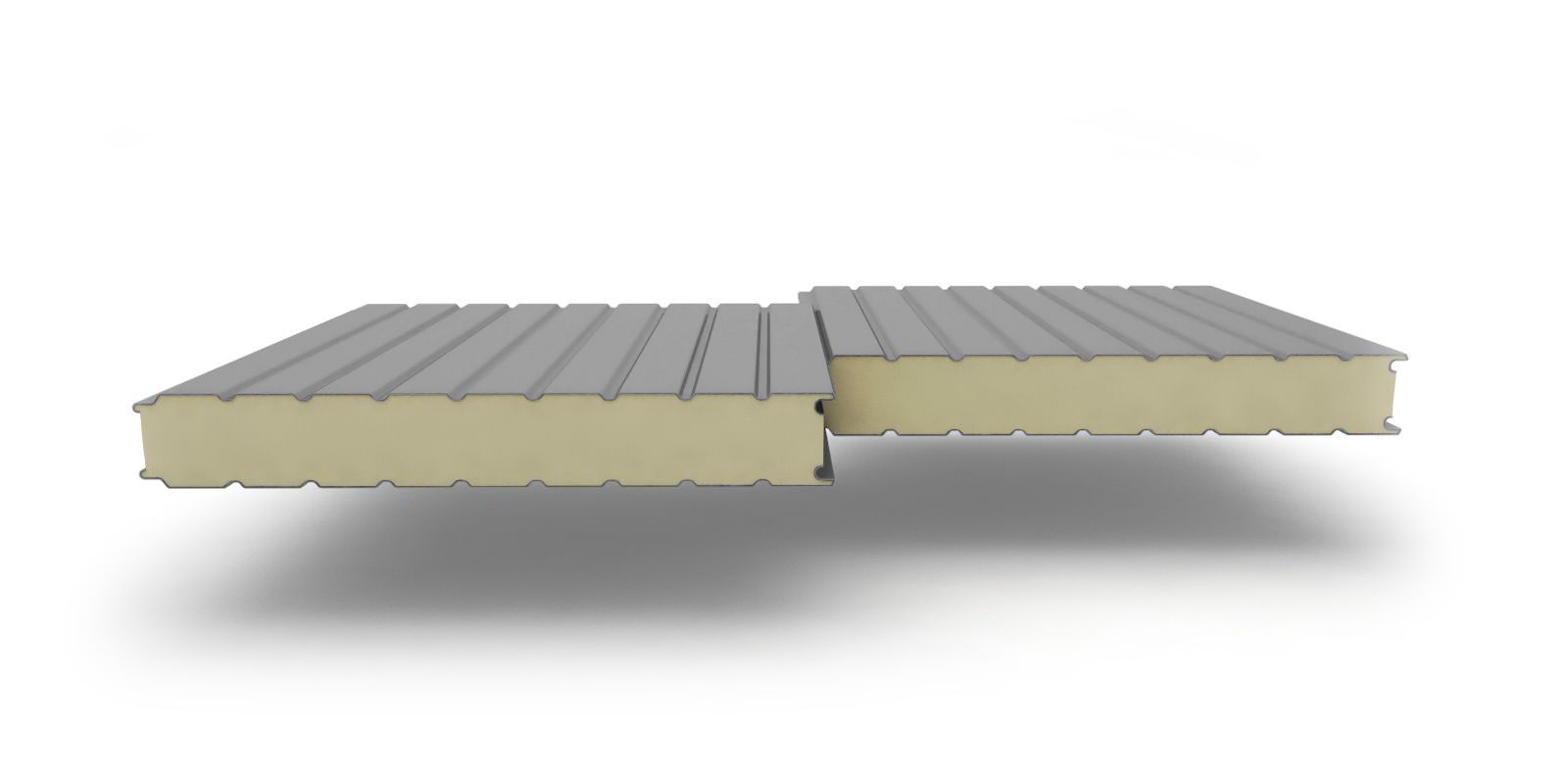

При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:

11 RIB

Mikro RIB

Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

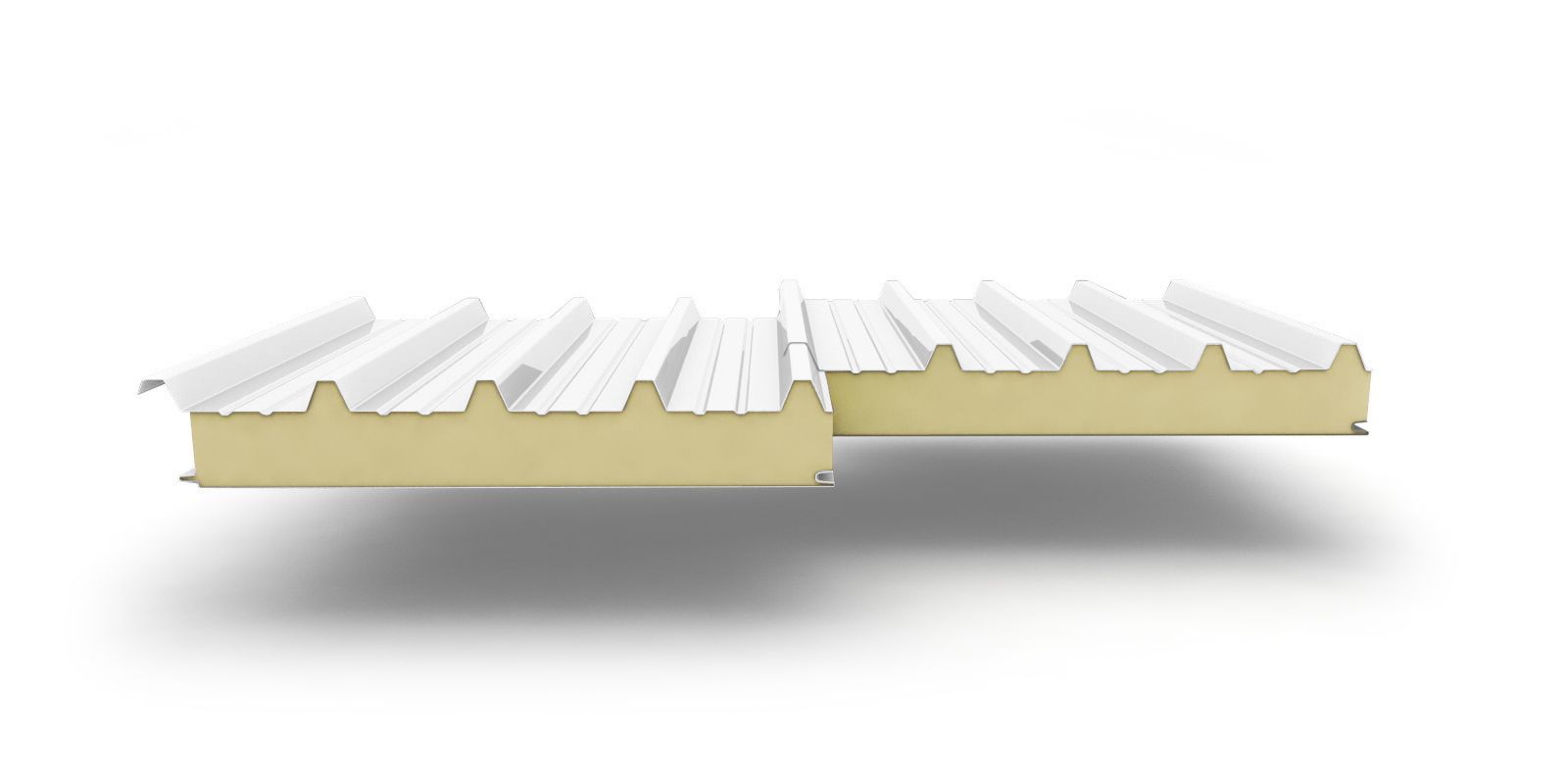

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.

Вес стеновой панели

Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.

Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич панели [кг/м²]
			0,5	0,6	0,7
50	1190	1500 — 14000	14,61	16,26	17,93
80			17,91	19,56	21,23
100			20,11	21,76	23,43
120			22,30	23,96	25,62
150			25,61	27,26	28,93
180			28,31	30,44	32,13
200			31,11	32,76	34,43

Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич-панели [кг/м²]
			0,5	0,6	0,7
50	1190	1500 — 14000	10,36	12,01	13,68
80			11,11	12,76	14,43
100			11,61	13,26	14,93
120			12,11	13,76	15,43
150			12,86	14,51	16,18
170			13,30	15,01	16,68
200			14,11	15,76	17,43

Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич-панели [кг/м²]
			0,6	0,7
50	1000	1500 — 14000	18,34	20,18
80			22,24	24,08
100			24,84	26,68
120			27,44	29,28
150			31,34	33,18
180			34,25	35,10
200			37,84	39,68

Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм]	Ширина [мм]	Длина панелей [мм]	Удельный вес сендвич-панели [кг/м²]
			0,6	0,7
50	1000	1500 — 14000	13,09	14,93
80			13,84	15,68
100			14,34	16,18
120			14,84	16,68
150			15,59	17,43
180			16,25	18,35
200			16,84	18,68

Теплоизоляционные свойства

С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:

110 кг/м3 — λs = 0,045 Вт/м °С

для пенополистирола плотностью:

25 кг/м³ — λs = 0,04 Вт/м °С

Толщина панели, мм	Пенополистирол	Минеральная вата
	Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт	Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт
50	1,250	1,111
80	2,000	1,777
100	2,500	2,222
120	3,000	2,667
150	3,750	3,333
200	5,000	4,445
250	6,250	5,555

Несущая способность

Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
	50	80	100	120	150	180	200
1,0	191	316	397	398	597	717	798
1,5	128	210	262	317	398	478	530
2,0	95	156	195	238	296	356	396
2,5	86	122	156	189	235	283	317
3,0	61	101	129	157	197	236	262
3,5	52	87	110	133	165	201	225
4,0	47	75	96	116	146	177	197
4,5	40	66	84	102	128	156	172
5,0	35	60	76	91	115	140	156
5,5	31	53	69	88	102	119	140
6,0	27	44	58	70	88	100	119
6,5	21	38	47	59	73	90	100

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
	50	80	100	120	150	180	200
1,0	242	460	610	759	977	1194	1341
1,5	151	297	393	490	631	780	874
2,0	106	211	285	358	460	570	641
2,5	65	160	220	275	360	445	501
3,0	33	105	160	211	291	362	410
3,5	15	69	110	155	221	294	340
4,0	—	40	72	105	155	206	241
4,5	—	20	48	70	107	146	170
5,0	—	—	27	44	72	102	121
5,5	—	—	—	27	50	71	89
6,0	—	—	—	—	31	50	69
6,5	—	—	—	—	18	31	42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм]	Стандартная толщина панелей [мм]
	50	80	100	120	150	180	200
1,0	170	344	460	579	753	927	1040
1,5	103	219	295	370	484	600	675
2,0	70	153	210	268	350	435	491
2,5	51	117	160	203	271	337	381
3,0	36	91	127	160	220	272	310
3,5	27	73	102	132	181	225	256
4,0	18	55	84	110	151	190	218
4,5	—	31	54	73	106	140	158
5,0	—	17	33	49	72	98	113
5,5	—	—	19	30	50	70	81
6,0	—	—	—	18	31	47	56
6,5	—	—	—	—	18	31	40

Виды облицовок сэндвич-панелей | Статьи компании Теплоконтур о сэндвич-панелях

Какие бывают облицовки у сэндвич-панелей.

---

Разновидности облицовки трехслойных сэндвич-панелей.

В современном строительстве быстровозводимых зданий огромную роль играют каркасы из металлоконструкций и теплоизолирующие сэндвич-панели. Все трехслойные сэндвич-панели из металла состоят из утеплительного слоя, который с двух сторон облицован металлическими листами. Теплоизолирующим материалом может служить минеральная вата, пенополистирол, пенополиуретан или PIR/PUR.

Именно внешняя облицовка сэндвич-панелей в виде металлических листов защищает утеплитель от влаги и негативных факторов окружающей среды. Стандартно, в качестве облицовочного материала служит обычная сталь. Однако в некоторых случаях используется нержавеющая сталь или даже алюминий.

Использование трехслойных сэндвич-панелей из металла, профилем которых служит сталь, является самой распространенной практикой. В этом случае используется сталь марок S280, S320 или S340. Для достижения максимальной устойчивости против негативных проявлений окружающей среды используются различные защитные покрытия.

Обращаем внимание, что некоторые производители используют марку DX51. Данный вид стали не является конструкционным и ее использование в производстве трехслойных утеплительных панелей категорически недопустимо.

В условиях повышенной влажности, обычная сталь заменяется на нержавеющую, где в качестве легирующих добавок используется хром или никель. Панели с листами из нержавеющей стали имеют красивый эстетический вид и легко комбинируют с другими материалами. Также нержавейка достаточно проста при осуществлении санитарной обработки.

Являясь полностью экологическим материалом, нержавеющая сталь используется в конструкции сэндвич-панелей при осуществлении строительства:

1. Ферм, птицефабрик и агропромышленных заводов;

2. Медицинских и здравоохранительных предприятий;

3. Энергетических комплексов и целлюлозно-бумажной промышленности.

Использование сэндвич-панелей с алюминиевыми листами

Облицовка алюминием позволяет добиться лучшей устойчивости перед образованием ржавчины даже в сравнении с нержавеющей сталью. Дело в том, что при контакте с кислородом, на поверхности алюминия образовывается природный слой оксида, который дополнительно защищает поверхность металла от контакта с избыточным количеством влаги.

Также к преимуществам трехслойных панелей с алюминиевыми листами можно причислить:

1. Крайне малый вес конструкции, что позволяет проводить монтажные работы даже в условиях небольшого фундамента.
2. Эксплуатационный срок, при правильном использовании, достигает порога более чем в 50 лет.

3. Устойчивость перед агрессивными химическими веществами позволяет строить различные быстровозводимые здания химической, агропромышленной и даже нефтеперерабатывающей промышленности.

4. Как правило, толщина алюминиевого листа, как внешней, так и внутренней поверхности составляет 0.55 мм. В качестве утеплительного материала, преимущественно используются негорючие пенополиизоцианурат (PIR/PUR) и базальтовая (минеральная) вата.

Толщина стали металлических листов на сэндвич-панелях

В противовес алюминию и нержавейки, самым основным и ходовым материалом при изготовлении является тонколистовая оцинкованная сталь с покрытием полиэстер.

Стандартной толщиной металлической облицовки панелей считается 0.5 мм. Однако, в зависимости от типа возводимого строения, толщина металлического листа может быть изменена в большую сторону.

Как правило, сэндвич-панели с толщиной металла 0.6 или 0.7 мм используют при облицовке крыш. Именно кровля сдерживает основную нагрузку, будь это толстый слой снега или обильные дождевые осадки в регионах с высокой влажностью. Иногда сэндвич-панели с такой толщиной металлических листов используется и при облицовке стен зданий коммерческого или промышленного назначения. Такой подход позволяет добиться максимальной устойчивости строительного объекта против различных горизонтальных нагрузках. Например, при шквальном ветре или даже высокой сейсмической активности.

Другими словами, толщина облицовочного материала напрямую влияет как на несущую способность самих сэндвич-панелей, так и на эксплуатационную долговечность всего здания.

Рекомендации по выбору производителя трехслойных сэндвич-панелей и металлоконструкций.

Часты случаи, когда вместо необходимой толщины обшивки, производители используют сталь с меньшими параметрами. Такую замену практически невозможно отличить невооруженным глазом. Более того, идя вразрез строительной документации, данный подлог может значительно сократить долговечность быстровозводимых зданий и стать причиной частых ремонтов или даже обрушения кровли.

Поэтому рекомендуется заказывать проект из сэндвич-панелей только у компаний, которые оказывают строительные услуги на протяжении многих лет и имеют внушительный послужной список. Обязательно спрашивайте соответствующие сертификаты.

Также вам будет предложено отправить по электронной почте строительные чертежи и схемы, по которым компания сможет произвести все необходимые расчеты и обеспечить адресную доставку в нужный регион.

Таким заводом сэндвич-панелей является «Теплоконтур». После полного анализа предоставленной информации со стороны высококвалифицированных проектировщиков, вам будут предложены необходимые сэндвич-панели по ценам за м², отличающимися максимальной доступностью.

Вся дополнительная информация о возможности сотрудничества приведена на сайте сэндвич-панелей строительной компании «Теплоконтур».

Применение стеновых сэндвич-панелей — АЛЬП-ПРОМ-СЕРВИС

Применение сэндвич панелей значительно упростило и облегчило строительство. Появилась возможность возводить сооружения в кратчайшие сроки.

Если объяснять простым языком, то современная стеновая панель или сэндвич панель представляет собой слой утеплителя между двумя тонкими металлическими (или из другого материала) стенками.

Устройство стеновой сэндвич панели

Как появились такие панели

Сэндвич панели впервые предложил в конце 30-х годов прошлого века американский архитектор Райт Фрэнк Ллойд. Он искал материал, который подошел бы для воплощения его нового архитектурного проекта. Не найдя подходящий материал на рынке, он придумал его сам. Новый строительный материал понравился, и уже в 50-х годах компания Dow Chemical наладила выпуск стеновых панелей. В Советском Союзе сэндвичи стали выпускать в 70-х годах, в Самаре, на заводе «Электрощит». Новый материал с успехом использовался при строительстве КамАЗа и Атоммаша.

Какие бывают сэндвич панели

Материал, из которого изготавливается этот строительный материал, может быть разным, но чаще всего используется металл. Итак, панель – это слой утеплителя, проложенный между металлическими гофрированными листами. Для улучшения антикоррозийных свойств, металл оцинковывают.

1-й класс – толщина цинкового покрытия от 20 мкм.
2-й класс – 7-20 мкм.
Для таких панелей был даже специально разработан специальный сплав – гальвалюм (цинк, алюминий, кремниевые добавки). Толщина нанесения этого слоя варьируется от 13 до 23 мкм. Такое покрытие защищает не только от излишней влажности, но и от солнечных лучей.

Здание из стеновых и кровельных сэндвич-панелей

Есть и еще один сплав – гольфан. Он состоит из цинка, алюминия и примесей лантана и церия (в малых количествах). На сегодняшний день, гольфан считается лучшим покрытием для сэндвич панелей.

Некоторые производители накладывают на металл пластик. Толщина такого слоя от 0,8 до 2 мм. Панели получаются более легкие, и монтировать их легче.

Утеплитель, который используется в этом строительном материале, имеет толщину от 50 до 300 мм. Это может быть полистирол, минеральная вата, пенополиуретан и стекловата (редко). При обычном строительстве, как правило, используют панели со слоем утеплителя до 150 мм.

Сэндвич панели подразделяются на стеновые и кровельные. Согласно названиям, первые используются при возведении стен или облицовки фасада, а вторые – при монтаже кровли. Стальная обшивка на них различается. Также различается и прочность. Более прочные кровельные панели, ведь они должны выдерживать снег, который лежит на крыше зимой. Также на кровельном материале более сложный замок для соединения панелей между собой и более толстое покрытие.

Плюсы этого материала таковы:

Если строение сооружается только из одних панелей, то их можно смонтировать за очень короткий срок.
Монтаж стеновых сэндвич панелей можно производить в любое время года. Если в качестве утеплителя не используется ППУ-наполнитель, то строить можно и во время дождя.
Материал легкий, поэтому нагрузка на фундамент минимальна.
Из-за своей легкости, этот стройматериал легко перевозить.
Панели обладают отличными тепло- и звукоизоляционными характеристиками.
Материал экологически чист и не выделяет веществ, вредных для здоровья.
Не подвержен грибку и плесени.
Если панели используется для декоративной отделки фасада, но никаких доработок не больше не требуется. Они отлично выглядят.
Ну, наконец, цена на этот материал ниже, чем на многие другие материалы, используемые в строительстве.
Как видите, плюсов достаточно, но имеются и минусы.

Вот они:

Если панели повреждаются, их уже невозможно отремонтировать, остается только менять целую панель.
Оцинковка плохо пропускает радиосигналы, поэтому внутри помещений может не работать мобильная связь.
Как видите, минусов гораздо меньше, чем плюсов.

Выбор сэндвич панелей

При выборе нужно узнать у продавца, каким именно способом были произведены панели. Лучшими считаются те, которые были выпущены конвейерным методом. Также надо обратить внимание на то, какова толщина покрытия, которое защищает металл от коррозии. И одинакова ли толщина с обеих сторон панели.

Сэндвич-панели для быстровозводимых зданий: как избежать ошибок

Быстровозводимые здания (далее — БВЗ) — это строения на металлическом каркасе с обшивкой из стеновых и кровельных сэндвич-панелей.

Чаще всего проектное бюро, поставщик легких металлических конструкций (ЛМК) и поставщик сэндвич-панелей (СП) — совершенно независимые компании. Инвестор видит в этом свою выгоду, выбирая самый дешевый проект, каркас и обшивку. В результате он нередко получает неэффективные конструкторские решения, которые приводят к удорожанию строительства и повышению затрат на эксплуатацию здания.

Во время монтажа строительные фирмы сталкиваются со сложностями интеграции закупленных отдельно сэндвич-панелей в готовый проект. Неправильный выбор обшивки приводит к ухудшению теплозащитных свойств стен и даже к их промерзанию, к быстрой потере внешнего вида фасада и нарушению его герметичности.

Гораздо выгоднее заказывать проект, изготовление металлоконструкций и поставку полнокомплектного здания у одной компании. Комплексный подход исключает риск ошибок.

Проектировщики не только спроектируют каркас, но и подберут сэндвич-панели, соответствующие требованиям по нагрузке, теплоизоляционным свойствам, пожаробезопасности и другим характеристикам. Проект содержит лист с раскладкой панелей по металлокаркасу и узлами соединений для быстрой и безошибочной установки.

Мы расскажем, как выбрать сэндвич-панели для обшивки здания и как избежать ошибок при их применении.

Кто придумал сэндвич-панели

Прототип сэндвич-панелей появился в 30-х годах прошлого века. Американский архитектор Ф. Л. Райт предложил использовать для обшивки три слоя досок с прослойкой из пергамина. Даже такое, далекое от современной технологичности решение, позволило значительно сократить сроки строительства. Единственный недостаток — высокая пожарная опасность ограждающих конструкций.

Промышленное производство СП стало возможным только через 30 лет. Студент Олден Доу смог не только доработать идею Райта, но и «продавить» изготовление нового материала на заводах компании Dow Chemical, которая принадлежала его отцу. Панели Доу уже очень похожи на те, которые мы используем сейчас. Они собирались из утеплителя и двух металлических листов, обработанных методом горячего цинкования.

Сложную, длительную и дорогую технологию усовершенствовали специалисты компании Alside. Как только сэндвич-панели стали доступны для массового потребителя, их популярность резко возросла. И это при том, что первые конструкции были громоздкими и тяжелыми, для их монтажа были необходимы тяжелые краны. В качестве утеплителя использовалась стекловата — неудобный, недолговечный и опасный для здоровья утеплитель.

Технология СП с утеплителем из пенополиуретана (ПУР) и пенополиизоцианурата (ПИР) была разработана в 70-х годах. Панели с минераловатным утеплителем и стальной обшивкой появились около 25 лет назад. Их главное преимущество состоит в том, что они не поддерживают горение.

А как обстоят дела с применением сэндвич-панелей сегодня?

7 выгод быстровозводимых зданий с обшивкой СП

1. Высокая скорость строительства. Легкие металлические конструкции каркаса собираются по принципу конструктора. Сэндвич-панели поставляются на стройплощадку полностью готовыми к установке.
2. Экономия на фундаменте. Небольшой вес быстровозводимого здания позволяет избавиться от мощного фундамента, необходимого для железобетонных и кирпичных сооружений.
3. Отсутствие расходов на отделку фасада. Сэндвич-панели эстетически привлекательны, представлены в богатой цветовой палитре и не нуждаются в дополнительных отделочных работах. Нужно просто снять защитную пленку.
4. Низкие затраты на оплату труда рабочих и аренду строительной техники. Монтаж металлического каркаса осуществляется с помощью болтовых соединений — с работой легко справятся даже неквалифицированные рабочие. В большинстве случаев можно обойтись без дорогостоящего кранового оборудования большой грузоподъемности.
5. Уменьшение расходов на логистику. Быстровозводимое здание уменьшенной металлоемкости экономит бюджет, заложенный на транспортировку каркаса до стройплощадки.
6. Круглогодичный монтаж. Поскольку мокрые процессы отсутствуют, строительство не зависит от сезона и может осуществляться при любой температуре и влажности воздуха.
7. Гарантированный срок службы до 60 лет. Технология строительства из ЛМК еще очень молода. Вполне возможно, что недавно возведенные здания при условии соблюдения технологии монтажа и правил эксплуатации прослужат 100 лет и более.

Как выбрать сэндвич-панели для БВЗ

Разные производители выпускают панели с разным защитным покрытием и разным утеплителем.

Выбор покрытия

Облицовку СП образуют два металлических листа, которые защищены от внешних воздействий полимерным покрытием.

• Полиэстер. Толщина 25–35 мкм. Бывает матовый и глянцевый. Выдерживает нагревание до 120°C, обладает высокой стойкостью к механическим воздействиям. Коррозионная стойкость при проведении соляного теста в 2 раза ниже, чем у других покрытий.
• Пластизоль. Толщина 100–200 мкм. Рабочая температура 60°C. Подходит как для внутренних, так и для наружных конструкций. Прямое попадание солнечных лучей приводит к выгоранию покрытия, однако влияние на светлые оттенки намного меньше.
• Пурал (торговая марка принадлежит финской компании Rautaruukki). Толщина 50 мкм. Рабочая температура 120°C. Покрытие на основе полиуретана выдерживает резкие температурные перепады, отличается хорошей цветостойкостью и не боится царапин.

Намного реже используются покрытия:

• Оцинковка. Самый простой и недорогой вид защиты. Низкий уровень эстетики ограничивает его применение в производстве СП.
• Алюцинк. Сплав алюминия и цинка по своим антикоррозионным свойствам намного превосходит цинк. Алюцинковое покрытие служит в 2–4 раза дольше. Гладкая поверхность серебристого цвета хорошо отражает солнечные лучи — особенно эффективно при использовании СП в качестве кровельного материала
• Полифторионад (PVDF). Дорогостоящий материал с повышенной устойчивостью к высокой влажности и химически активным веществам. Рекомендуется для обработки конструкций, которые нуждаются в защите от агрессивного воздействия промышленной среды или насыщенного солями морского воздуха.

Выбор утеплителя

Материалом для теплоизоляционного слоя сэндвич-панелей служат:

• Базальт (минвата). Самый тяжелый утеплитель из списка, что необходимо учитывать при расчете статических нагрузок на каркас. Сохраняет объем весь срок эксплуатации. Обладает низкой гигроскопичностью.

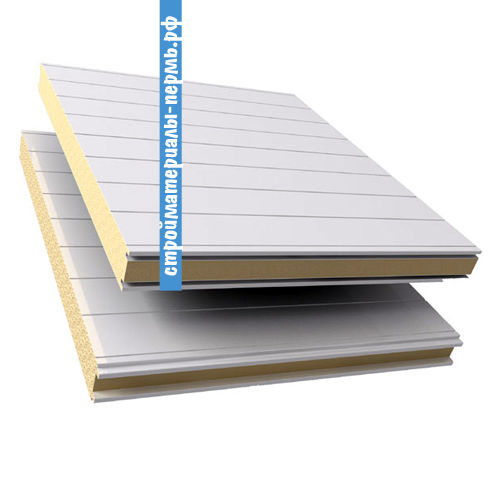

• Пенополиуретан (ПУР). Обеспечивает высокий уровень теплозащиты, не вступает в химическую реакцию с щелочами и кислотами, прочен, устойчив к температурным и механическим деформациям.
• Пенополиизоцианурат (ПИР). Модернизированный ПУР — лидер по теплоизоляции. Экологически чистый, высокопрочный, химически и биологически устойчивый. Стоит дороже пенополиуретана и пенополистирола.
• Пенополистирол (ППС). По теплозащитным свойствам сравним с минеральной ватой, при этом вес намного меньше. Короткий срок службы — в процессе деструкции ППС превращается в порошок.

Таблица 1. Технические характеристики сэндвич-панелей

Характеристики	Базальт	ПИР	ПУР	ППС
Масса, кг/кв.м, для панелей толщиной 100 мм	24	15	15	15
Коэф-т теплопроводности, Вт/м*К	0.036	0.021	0.022	0.034
Max водопоглощение за сутки, % к объему	1,5	2,5	2,5	2
Срок службы, лет	до 70	от 50	от 50	15–40
Экологическая чистота	Возможный аллерген	Безопасен	Безопасен	Безопасен
Биостойкость	100% биостойкость	Уязвимость к воздействию грызунов	Уязвимость к воздействию грызунов	Уязвимость к воздействию птиц, грызунов

Платите только за те свойства, которые вам важны!

Главное преимущество базальтовой ваты — негорючесть, поэтому ее применяют для зданий с высокими требованиями к огнестойкости. Для сооружений с низкой степенью пожарной опасности применение СП с базальтовым утеплителем может быть экономически не оправдано. Зато этот материал незаменим при строительстве жилых и административных зданий, животноводческих комплексов, торговых центров, складов для хранения горючих веществ, автозаправок, производственных цехов с пожароопасными технологическими процессами.

Пенополистирол подходит для недорогих быстровозводимых зданий 2–5 категорий огнестойкости: складов, гаражей, ангаров, автомоек, сельскохозяйственных построек, бассейнов и крытых спортивных площадок. Сэндвич-панели с ППС рекомендованы для использования в условиях повышенной влажности.

Низкая теплопроводность пенополиуретана и пенополиизоцианурата обусловила их применение в строительстве холодильных складов и зданий, во внутренних помещениях которых необходимо поддерживать определенный уровень температуры.

Таблица 2. Пожаробезопасность сэндвич-панелей

Характеристики	Базальт	ПИР	ПУР	Пенополистирол
Класс пожарной опасности	К0	К1	К3	К1
Группа горючести (СНБ 2.02.01–98)	НГ	Г2	Г3	Г1
Степень огнестойкости, мин, для панели толщиной 100 мм	90	60	15	15
Выделение токсичных веществ при горении	не выделяет	умеренно опасный, токсичный	умеренно опасный, токсичный	умеренно опасный, токсичный

Особенности проектирования и применения сэндвич-панелей

Грамотное проектирование и монтаж обеспечивают прекрасный вид фасада не только сразу после крепления сэндвич-панелей, но и в течение всего срока эксплуатации здания.

Дешевые сэндвич-панели

Правило «дешево хорошо не бывает» на 100% применимо к сэндвич-панелям. Они прослужат долго, только если выполнены из первосортных материалов на высокотехнологичном оборудовании. Автоматизированные линии легко справляются с выпуском крупных партий без потери в качестве.

Когда цена — главный и единственный фактор выбора, велик риск нарваться на сэндвич-панели, произведенные кустарным способом. Они изготавливаются чуть ли не в гараже, на устаревшем оборудовании, без соблюдения каких-либо стандартов.

Раскладка слоев и приклеивание металла к утеплителю осуществляется вручную. Ни о каком качестве говорить не приходится:

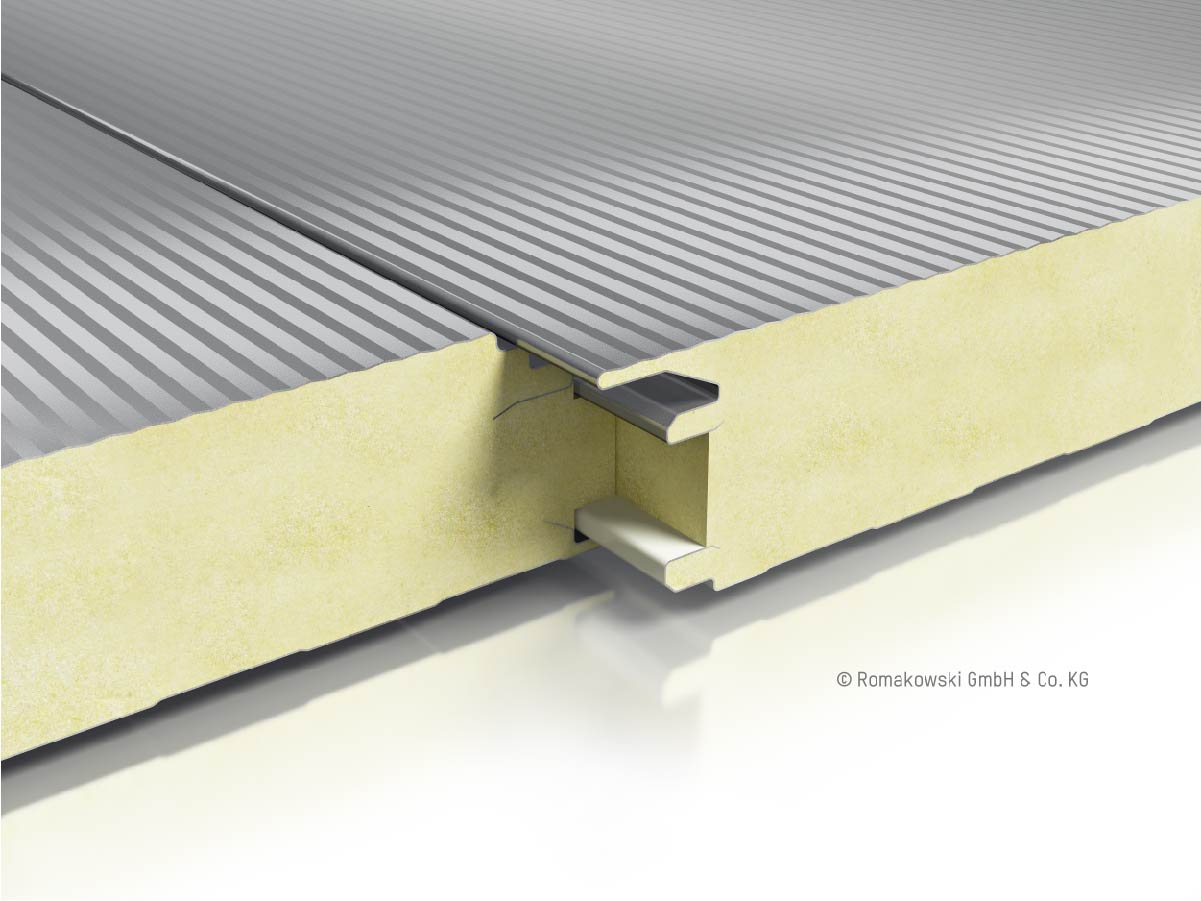

• Неправильно спрофилированные замки и нарушенная геометрия панелей не обеспечивают герметичность швов.
• Через 3–5 лет такая облицовка разбухает, металлические листы ржавеют и отслаиваются от теплоизоляции.
• При использовании слишком тонкой стали поверхность идет волнами.

Покупайте сэндвич-панели у проверенных производителей!

Тепловая деформация

В летнее время под воздействием высокой температуры возможно появление тепловых деформаций, которые проявляются поперечными складками, отрывом либо срезом крепежей. Изменение размеров облицовки зависит от цвета и отражающей способности поверхности. Во избежание потери устойчивости металлической облицовки нужно обеспечить правильное опирание многопролетной конструкции так, чтобы не возникало критических напряжений.

В связи с тем, что СП могут закрепляться в нескольких точках, нужно предпринять меры по уменьшению деформаций обшивки:

• Выбирать сэндвич-панели более светлых оттенков;
• Применять двухопорную схему закрепления;
• Использовать конструкции размером до 6-ти метров.

Толщина панели

Толщина панели подбирается исходя из теплотехнических расчетов. Задача потребителя — купить обшивку, которая обеспечит нужный уровень теплоизоляции, и не переплатить за лишние сантиметры утеплителя.

Учитывается требуемая температура помещений, градусо-сутки отопительного периода (ГСОП) и сопротивление теплопередаче, характерное для конкретного типа СП. Условный показатель ГСОП рассчитывается как разность внутренней и наружной температур, умноженная на продолжительность отопительного периода.

Например: Здание расположено в Московской области, температура помещений составляет 18°C. Тогда ГСОП — 4940, сопротивление теплопередаче стен — 3,12 м²·°C/Вт, сопротивление теплопередаче кровли — 4.66 м²·°C/Вт. Соответственно, для стеновых панелей с утеплителем ППС достаточно толщины 120 мм, для кровельных — не менее 200 мм. Пенополиуретан и пенополиизоцианурат «теплее», поэтому плиты из этих материалов могут быть тоньше.

Ошибки проектирования и монтажа

• Неточные расчеты нагрузок при использовании СП с гигроскопичным утеплителем. Вес обшивки увеличивается при наборе влаги, нагрузка возрастает, что может привести к обрушению стен и/или кровли.
• Отсутствие в проекте деформационного шва или его неправильное выполнение при монтаже обшивки. В результате деформируется замок, нарушается геометрия панели, возникают протечки.
• Ошибки в раскладке панелей влекут за собой чрезмерное количество отходов. Разрезка фасадов должна быть максимально экономичной.
• Отклонения от вертикали при стыковке становятся причиной деформации замков.
• Резать СП можно только холодным способом (циркулярной пилой или электролобзиком).
• Саморезы должны закручиваться строго под углом 90 градусов: не слишком туго и не слишком слабо. Иначе возможно искривление наружного металлического листа, потеря герметичности облицовки, снижение несущей способности крепления.
• Количество саморезов определяется не на глазок на стройплощадке, а еще на этапе проектирования. Учитываются: тип здания, ветровая нагрузка, вид, длина и расположение панели.

Заказывайте полнокомплектное здание высокой заводской готовности. Так вы получите эффективный проект, каркас низкой металлоемкости и оптимальную обшивку. Вы экономите свое время и деньги, повышаете рентабельность строительства и увеличиваете долговечность сооружения.

Какие цвета сэндвич панелей бывают: фото каталога

Всего оттенков расцветок сэндвич-панелей более двух тысяч. С каждым годом добавляются новые оттенки, и гамма становится все более модной и разнообразной. Чтобы разобраться в многообразии оттенков, необходимо знать, что цвет – это своеобразный шифр, в первой цифре которого основа – выбранный цвет, а все остальные цифры – это оттенки краски. Для полимерных покрытий используют 250 оттенков краски. В мире существует несколько стандартов кодировки, но один из самых популярных, конечно же, RAL. Именно каталог оттенков и позволяет выбрать то, что нужно.

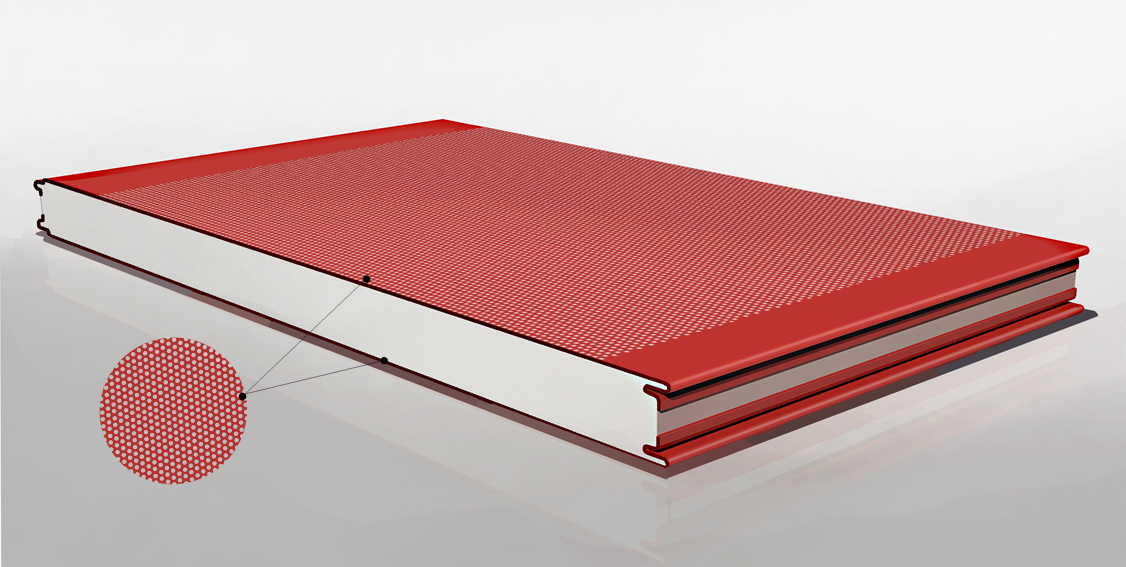

Красные сандвич-панели

На вкус и цвет товарищей нет

Красота отделки зачастую очень сильно зависит от правильно подобранного цвета, поэтому какие будут сэндвич-панели лучше решить профессионалу. Так как материал не требует специальной отделки, то он должен быть выбран в правильной цветовой гамме. Ведь и само здание будет восприниматься окружающими в зависимости от расцветки стен. Например, зеленый цвет создает эффект гармонии и равновесия, бежевый и светло-коричневый цвета говорят о стабильности. Часто, сэндвич-панели используются для постройки нескольких домов, поэтому поселок или групповая застройка зданий будет выглядеть интереснее, если будет различная расцветка.

Расцветки

Так как сэндвич-панели имеют окраску и внутри, то стены не требуют дополнительной отделки, а значит, налицо готовый вариант помещения.

Яркие краски – необычный внешний вид

Быстрый монтаж металлоконструкций позволяет получить здания по любому проекту, ведь это быстрая сборка, красивый внешний вид и любая расцветка на выбор. Яркие цвета позволяют сделать здание стильным и необычным, которое привлекает внимание людей. Особенно это выгодно для автосалонов, торговых центров, кафе или различных магазинов.

Несколько серий различных расцветок позволяет удачно оформить любое помещение и сделать его заметным и необычным. Выбирать цвета можно пролистав каталог, где представлены наиболее популярные оттенки и гамы. Не забудьте посоветоваться с дизайнером и архитектором, чтобы постройка гармонично вписывалась в окружающую среду и в тоже время была заметной.

Чтобы не ошибиться в оттенке, лучше запомнить шифр

Реальный цвет краски слегка отличается от того, что изображено на экране, поэтому выбирая цвета ориентироваться порою сложно, но специалисты предлагают запоминать на шифр, ведь образцы всегда есть в наличии. Кровля и фасад чаще выполняются в разноцветных вариантах, а для внутренней отделки предпочтительны сэндвич-панели белого цвета.

Перламутровые, кремовые, люминесцентные и матовые, не только цвета, но и возможности красочного оформления зданий не ограничены (см.фото). Для производства предлагаются более строгие оттенки, для развлекательных центров и кафе – оригинальные и необычные. Яркий каталог позволяет выбрать любой оттенок, который нужен покупателю. Специальные изображения, на которых показана различная комбинация цветов, помогают заказчику определиться с покупкой.

Стандартные оттенки обходятся дешевле

Для корпоративных и промышленных зданий существуют специальные фирменные цвета, поэтому можно сразу обговорить с менеджером свой заказ. Это позволяет значительно сэкономить средства, ведь не придется искать и подбирать нужный коленкор для окраски панелей.

С северной стороны можно использовать теплые оттенки краски, а с южной, наоборот, предпочесть холодные. К тому же они зрительно расширяют пространство, что позволяет создавать имитацию большего помещения.

Так как сэндвич-панели уже имеют нужный оттенок, то это дает возможность не выполнять дополнительной отделки стен, а воспользоваться имеющейся окраской, поэтому покупать двухсторонние панели намного выгоднее, хотя стоят они чуточку дороже односторонних. На фото представлены примеры двухсторонних панелей.

Полимерное покрытие, а именно оно бывает в различной цветовой гамме, делает сэндвич-панели более устойчивыми к воздействию внешних факторов. Поэтому не только цвет, но и сама краска играет роль защиты.

Данный материал невероятно популярен в последнее время, а яркая и разнообразная окраска позволяет оформлять нестандартные здания. Отдайте предпочтение сэндвич-панелям в качестве строительного материала, и ощутите экономию и значительное преимущество перед другими материалами. Сотни оттенков для самых смелых замыслов художников и архитекторов уже ждут своих покупателей.

Сэндвич-панели – что нужно знать?

Сколько они стоят, как лучше их установить и где они самые дешевые? Краткий вводный путеводитель по теплоизоляционным сэндвич-панелям.

Сэндвич-панели – что нужно знать?

Что такое сэндвич-панель?

Сэндвич-панель – это изделие, используемое для облицовки стен и крыш зданий. Каждая панель состоит из сердцевины из термоизоляционного материала, обшитой с обеих сторон листовым металлом. Сэндвич-панели — это не конструкционные материалы, а материалы для штор. Конструктивные силы воспринимаются стальным каркасом или другой несущей рамой, к которой крепятся сэндвич-панели.

Типы сэндвич-панелей обычно группируются по теплоизоляционному материалу, используемому в качестве сердцевины. Сэндвич-панели с сердцевиной из EPS (пенополистирола), минеральной ваты и полиуретана (PIR или полиизоцианурата) легко доступны.

Материалы в основном различаются по своим теплоизоляционным характеристикам, звукоизоляционным характеристикам, реакции на огонь и весу.

Зачем вообще использовать сэндвич-панели? Сэндвич-панели

получили широкое признание благодаря ряду преимуществ, в основном касающихся стоимости. Сравнение технологии каркасных или стоечных перегородок (каркасы, облицованные сэндвич-панелями) и традиционных строительных технологий, основанных на кирпичных стенах, показывает преимущества сэндвич-панелей в трех ключевых областях:

1.

Прямые затраты

Строительство здания по любой технологии требует одинакового уровня капитальных затрат.
Сравнение в этой области включает стоимость строительных материалов, рабочей силы и доставки.



2. Время строительства

Строительство здания, основанного на традиционном процессе кладки, может занять от 6 до 7 месяцев.
Строительство такого же объема с использованием каркасных перегородок занимает всего 1 месяц.
Время строительства критически важно для бизнеса. Чем раньше будет введено в эксплуатацию производственное здание или склад, тем быстрее будет достигнута окупаемость инвестиций.

Здания из каркасных перегородок собираются, а не «строятся». Готовые конструктивные элементы и компоненты облицовки прибывают на место, а затем собираются, как домик из игрушечных кубиков. Еще один плюс в том, что нет необходимости ждать, пока оболочка здания потеряет лишнюю влагу.

3. Строительные процессы

В некоторых отраслях промышленности требования к строительству могут иметь решающее значение для строительного проекта. Строительство каркасных перегородок — это «сухой процесс», при котором для строительных материалов не требуется вода.Сухой способ требует только сборки конструкции и крепления облицовки (в данном случае сэндвич-панелей) шурупами.

Традиционное каменное строительство использует «мокрые процессы», которые требуют значительного количества воды для приготовления раствора для кладки кирпича, бетона для литья или штукатурки для штукатурки.

В некоторых отраслях промышленности, таких как деревообрабатывающая или фармацевтическая промышленность, требуются фиксированные и контролируемые уровни относительной влажности, что исключает использование влажных строительных процессов.

Сколько стоят сэндвич-панели и где они самые дешевые?

Стоимость покупки зависит от общей толщины изделия и теплоизоляционного материала сердцевины. «Бюджетный вариант» — использование сэндвич-панелей с пенополистирольным наполнителем; тем не менее, для лучшей долгосрочной работы и экономической эффективности лучше выбирать панели с превосходным коэффициентом теплопроводности, такие как сэндвич-панели с PIR-сердечником.

Цены начинаются от 55–60 злотых/м ² для тонких сэндвич-панелей с пенополистирольным наполнителем.Самые популярные сэндвич-панели с PIR-наполнителем имеют толщину 100 мм и стоят около 80–90 злотых/м ² .

Клиенты часто спрашивают о ставке НДС на сэндвич-панели. В Польше все строительные материалы, включая сэндвич-панели, имеют ставку НДС 23%.

Лучше всего заказывать сэндвич-панели непосредственно у производителя или через его дистрибьюторскую сеть. Вы можете попросить региональных торговых представителей Balex Metal посетить ваш объект для получения профессиональной консультации относительно лучших процессов и материалов.Изучив ваши требования, торговый представитель может быстро предоставить вам индивидуальное предложение. Помимо обслуживания клиентов торговыми представителями, вы можете получить поддержку от инженеров-конструкторов или технических консультантов Balex Metal на каждом этапе реализации проекта.

Как монтируются сэндвич-панели на стену или крышу? Сэндвич-панели

легко и быстро монтируются. Как показывает практика, монтаж 600 м ² сэндвич-панелей занимает у квалифицированной строительной бригады примерно 8 часов.

Этапы монтажа стеновых и кровельных сэндвич-панелей следующие:

1. Доставка строительных материалов на объект: в поставку входят сэндвич-панели, элементы подрамника (холодногнутые профили) и комплектующие (в т.ч. обшивка, крепеж, прокладки, уплотнители и т.д.). Balex Metal может предоставить все компоненты, необходимые для завершения процесса установки.

2. Материалы, доставленные перевозчиком, выгружаются строительной погрузочно-разгрузочной техникой.

3. Подрамники собраны и установлены с балками, стойками и прогонами.

4. С сэндвич-панелей снимается защитная пленка.

5. Сэндвич-панели крепятся к элементам конструкции подрамника с помощью подходящих крепежных элементов.

6. Швы между сэндвич-панелями герметизируются и устанавливается гидроизоляция.

Сколько шурупов нужно для крепления сэндвич-панели? Это самый частый вопрос заказчиков на этапе подготовки проекта. Грубая оценка – 1,1 крепежа на квадратный метр сэндвич-панелей. Фактическое количество, расстояние между ними и расположение зависят от решения инженера-проектировщика и/или поставщика строительных материалов.

Узнать больше об установке сэндвич-панелей:

Для облицовки стен и крыш подойдет любая сэндвич-панель. В зависимости от потребностей проекта облицовка может включать:

Сэндвич-панели могут использоваться во всех типах конструкций. Ваше воображение является пределом.Однако, хотя сэндвич-панели обычно используются в промышленности, в некоторых жилых проектах также используются каркасные перегородки и сэндвич-панели.

Учитывая короткое время монтажа и большую площадь охвата, сэндвич-панели наиболее популярны при строительстве:

• Складских зданий
• Логистических центров
• Спортивных сооружений
• Холодильных и морозильных камер
• Торговых центров
• Производственных зданий
• Производственных зданий

Сэндвич-панели можно комбинировать с другими конструкционными решениями. Популярным вариантом является установка панелей в качестве внешней облицовки наружных стен торговых центров, в том числе многослойных кровельных конструкций: листов коробчатого профиля, теплоизоляции (например, сэндвич-панели Thermano PIR-core) и гидроизоляционной мембраны.



Каковы строительные опасности сэндвич-панелей?

Что не нравится в сэндвич-панелях? Невероятно энергоэффективные сэндвич-панели существуют уже несколько десятилетий и используются для возведения стен, потолков и крыш.По данным Market Research Future, рынок сэндвич-панелей, популярность которого продолжает расти, к 2027 году достигнет 3,25 млрд долларов по сравнению с 1,46 млрд долларов в 2020 году.

Сэндвич-панели изготавливаются из двух слоев металла (обычно стали или алюминия), между которыми вклинивается толстый кусок изоляции. В коммерческих целях они обычно используются в зданиях пищевой и фармацевтической промышленности, а также в холодильных складах. А что касается жилья, Better Business Bureau сообщает, что многие домовладельцы прямо сейчас погружены в проекты ремонта дома, а это означает, что даже если вы этого не знаете, вы просто можете строить дом из сэндвич-панелей.

Несмотря на то, что сэндвич-панели являются недорогими, отличными изоляционными материалами, легкими и простыми в установке, они могут легко стать серьезной строительной опасностью, особенно если изоляция, используемая в них, является горючей. Вот что вам нужно знать, чтобы вы могли лучше понять риски и узнать, какие вопросы задать своему подрядчику или строителю, чтобы их можно было безопасно использовать.

Почему сэндвич-панели проблематичны?

Если изоляция, используемая в сэндвич-панели, является горючей, риск возгорания увеличивается в геометрической прогрессии.На самом деле, пожары в зданиях с сэндвич-панелями из горючих материалов часто настолько сложны для тушения пожарных, что обычно приводят к полному разрушению здания. Это связано с тем, что горючие продукты добавляют к огню дополнительное тепло, большое количество дыма и ядовитого газа.

Эти распространенные изоляционные материалы, используемые в сэндвич-панелях, ранжируются по уровню горючести (от лучшего к худшему):

• Стекловолокно или минеральная вата (негорючие)

Несмотря на то, что изоляция из стекловолокна является негорючей, она не так огнестойка, как минеральная вата, которую можно использовать даже в качестве противопожарной защиты. Оба материала доступны по цене и просты в монтаже.

• Полиуретан или полиизоцианурат (горючий)

Теплоизоляция, обеспечиваемая пенополиуретаном и полиизоциануратом, может привести к быстрому накоплению тепла в случае пожара и способствовать его быстрому распространению. Полиуретан и полиизоцианурат могут загореться в диапазоне температур от 650 до 1000 градусов по Фаренгейту и при горении выделяют густой черный дым.

• Пластмасса, армированная стекловолокном (FRP) или армированная стекловолокном полиэфирная смола (горючая)

FRP представляет собой композитный материал, изготовленный из полимерной матрицы, армированной другими материалами, такими как стекло и углерод.Он используется в строительстве, часто в аэрокосмической промышленности. FRP также воспламеняется в диапазоне температур от 650 до 1000 градусов по Фаренгейту, при горении выделяет сажистый дым и может быстро плавиться и течь, подпитывая существующий огонь.

• Пенополистирол или полиэтилен (легковоспламеняющиеся)

И полистирол, и полиэтилен начинают размягчаться и плавиться уже при температуре 200 градусов по Фаренгейту и, следовательно, представляют огромную опасность возгорания.

Как строители могут уменьшить эти строительные опасности?

• Используйте сэндвич-панели с негорючей изоляцией.Это может помочь свести к минимуму загрязнение дымом, что особенно важно в коммерческих зданиях, требующих контроля качества, таких как пищевые и фармацевтические заводы. Использование негорючих материалов на внутренних стенах также может обеспечить защитный слой разделения.
• Не выполняйте опасную работу вблизи стен. Делайте это вдали, чтобы избежать случайных источников воспламенения, таких как сварка, приготовление пищи, зарядка аккумулятора вилочного погрузчика и окраска распылением.
• Заключите все электропроводку, проходящую через стены и потолки, в металл. Убедитесь, что все сэндвич-панели надежно герметизированы и что нет открытой горючей изоляции.
№
• Оставляйте широкие проходы между складскими помещениями и стенами из сэндвич-панелей. Обеспечьте достаточное разделение между оборудованием, производящим тепло, таким как духовки, топки и блоки HVAC.
• Не храните горючие материалы вдоль наружных стен здания.
• Запретить курение в зданиях с горючими сэндвич-панелями.
• Убедитесь, что у вас есть надлежащая защита от разбрызгивателей по всему дому в соответствии с рекомендациями Национальной ассоциации противопожарной защиты, и убедитесь, что ваши огнетушители работают.(Вы можете нанять профессионала, чтобы убедиться, что огнетушитель работает безопасно.)

В то время как у сэндвич-панелей есть много преимуществ, таких как недорогая изоляция, которую легко установить, панели, изготовленные из горючих материалов, представляют высокий риск серьезного повреждения в случае пожара. Вот почему, когда это возможно, важно поговорить со своим строителем или подрядчиком о том, какие материалы используются, чтобы вы могли быть проинформированы о рисках, связанных с сэндвич-панелями.

Хорошая новость заключается в том, что в случае аварии ваша страховка для домовладельцев оплатит ремонт или восстановление вашего дома, если он будет поврежден или уничтожен пожаром.Если вы давно не пересматривали свою политику, возможно, сейчас самое время. Для коммерческих операций страхование имущества защитит вас в случае, если ваше здание и имущество будут повреждены в результате пожара.

Есть о чем подумать, когда речь идет о безопасности вашего бизнеса или дома. Свяжитесь с агентом Westfield сегодня, чтобы мы могли помочь вам принять правильное решение в отношении вашей жилой или коммерческой недвижимости и защитить то, что для вас важнее всего.

Особенности, преимущества и области применения сэндвич-панелей

Быстрая и простая установка

В отличие от традиционных систем, сэндвич-панели, изготовленные на непрерывной линии, представляют собой полностью совместимые и готовые к сборке детали, которые подготовлены в требуемых размерах, типах изоляции и цветах в зависимости от структуры вашего объекта, с процессы проектирования и контроля качества, проводимые заранее на заводе.

Монтаж сэндвич-панелей очень прост благодаря небольшому количеству стыков на широких поверхностях. Благодаря передовым транспортным возможностям и механическому подъемному оборудованию время переноски и облицовки значительно сокращается. Таким образом, ваш проект будет выполнен в короткие сроки, что позволит вам сэкономить время.

Perfect Thermal Insulation

Теплоизоляция означает снижение затрат энергии зимой на обогрев и летом на охлаждение; и принятие мер по предотвращению передачи тепла с целью жить в комфортных условиях.Сэндвич-панели – это строительный материал, который очень хорошо подходит для теплоизоляции.

Сэндвич-панель обеспечивает высокую теплоизоляцию с помощью изоляционных материалов PUR, PIR, EPS и минеральной ваты. Теплоизоляция сэндвич-панелями предотвращает такие проблемы, как плесень и влажность, возникающие в результате теплового движения и конденсации, и обеспечивает прочность и долговечность вашего здания. Толщина изоляционного материала в сэндвич-панели варьируется в зависимости от несущей способности, региональных условий, цели использования здания и значения теплоизоляции.

Инвестиционная экономия

Во многих типах зданий вы можете сэкономить время как на строительстве, так и на монтаже, выбрав подходящую сэндвич-панель. Благодаря простоте монтажа вы можете проводить работы по расширению и реконструкции, не прерывая повседневную деятельность в здании. Кроме того, панели экономичны и практичны, поскольку их можно разобрать и использовать повторно.

Легкость сэндвич-панелей позволяет получить преимущество в отношении транспортных и основных строительных расходов.Кроме того, их эксплуатационные расходы низки благодаря их прочной конструкции.

Вкратце, сэндвич-панели – это быстрое и эстетичное решение, а также экономичное благодаря долговечности.

Эстетический вид ваших зданий

Внешний вид вашего здания – это зеркало вашей мечты. Вот почему мы каждый день добавляем новые идеи в наши сэндвич-панели для эстетики ваших зданий. Вы можете оживить наружные стены вашего здания и придать им эстетичный вид с помощью сэндвич-панелей, выполненных в различных цветах и ​​в структуре, позволяющей располагать их горизонтально, вертикально или под углом. Благодаря тому, что их можно использовать и во внутренних секциях, из сэндвич-панелей можно создавать различные дизайны.

Высокая огнестойкость

Выбрав сэндвич-панель, подходящую для вашего здания с точки зрения огнезащиты, вы сможете замедлить распространение огня внутри здания и его окрестностей, а также обеспечить безопасность жизни людей и имущество в здании.

При выборе сэндвич-панелей для противопожарной изоляции следует учитывать такие факторы, как огнестойкость и продолжительность его действия, а также размер и высоту вашего здания, и отдавать предпочтение сэндвич-панелям с минеральной ватой или PIR-наполнителями, одобренными FM. .

Воздухо- и водонепроницаемость

Благодаря идеальному соединению сэндвич-панели Teknopanel предотвращают утечку воздуха и воды. В то время как они обеспечивают непрерывность теплоизоляции, тепло не теряется ни в одной точке вашего здания. Таким образом, вы берете под контроль отопление и охлаждение в вашем здании и обеспечиваете энергоэффективность.

Обладая водонепроницаемой конструкцией, сэндвич-панели обеспечивают активную гидроизоляцию от природных условий, таких как снег и дождь, а также предотвращают появление влаги и плесени.Поскольку они препятствуют коррозии несущих конструкций, они обеспечивают здоровую и комфортную среду в вашем здании. Ваше здание становится прочнее и долговечнее.

Бесшумные здания

Звукоизоляция необходима для того, чтобы свести к минимуму вредное воздействие шума на человека, исключить нежелательные звуки и уменьшить распространение звука из шумных помещений.

Благодаря изоляционной основе из минеральной ваты и поверхности из перфорированного листового металла, которые обеспечивают звукоизоляционные свойства, акустические сэндвич-панели, используемые на крыше и стенах, повышают производительность, создавая здоровые и комфортные пространства без шума и предотвращая несчастные случаи на рабочем месте.

Сэндвич-панели — Проектирование зданий

Сэндвич-панели (иногда называемые композитными панелями или конструкционными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, приклеенных к любой стороне легкого сердечника. Три компонента действуют вместе как композит; то есть сочетание характеристик компонентов приводит к лучшей производительности, чем это было бы возможно, если бы они действовали по отдельности.

Легкая сердцевина удерживает две поверхности в правильном положении, сопротивляется силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к атмосферным воздействиям и ударам, а также сопротивляются силам растяжения и сжатия в плоскости.

Сэндвич-панели Системы включают в себя сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные системы облицовки использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. такие как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. Они продолжали становиться все более популярными после Второй мировой войны.

Современные сэндвич-панели могут быть плоскими, изогнутыми, изогнутыми и соединенными друг с другом в почти неограниченном диапазоне конфигураций и доступны в широком диапазоне цветов, отделки, толщины, краевых деталей и профилей в зависимости от требований к производительности.

Как правило, они изготавливаются за пределами объекта и особенно полезны там, где требуется высокоэффективная облицовка с хорошей конструкционной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одноэтажных и многоэтажных зданий, где требуется обеспечить атмосферостойкость, устойчивость к ветровым нагрузкам, нагрузкам подъезда, собственному весу и так далее. Однако они также используются для создания изолированных внутренних оболочек, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако другие материалы, которые можно использовать, включают:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели могут быть выбраны из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючих материалов .Для получения дополнительной информации см. раздел «Пожаробезопасность систем сэндвич-панелей», Ассоциация британских страховщиков, май 2003 г.

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель представляет собой трехслойное строительное изделие, состоящее из двух окрашенных оцинкованных стальных листов и сердцевины между ними.

Технология производства сэндвич-панелей появилась благодаря американским архитекторам Фрэнку Ллойду Райту и Олдену Б.Доу, которые первыми применили ее в своих проектах.Уже в 1959 году американская компания Koppers Inc. начала серийное производство сэндвич-панелей. Старейшими производителями сэндвич-панелей в Европе являются финская компания Rannila, ныне известная под брендом Ruukki, ирландская компания Kingspan и итальянская компания Cannon.



Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро монтируются и поэтому широко применяются для строительства торговых и административных зданий, быстровозводимых каркасных зданий, в том числе складских комплексов, промышленных объектов, сельскохозяйственных сооружений.



Тип сэндвич-панелей



Стеновые сэндвич-панели

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные. При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и огнезащитные характеристики, а для кровельных панелей – несущая способность и долговечность.



Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем наружной облицовки в виде гребней.



Энергосберегающие



Энергосберегающие свойства сэндвич-панелей определяются типом наполнителя, герметичностью замка и наличием в нем уплотнителя.



Уплотнение EPDM

Уплотнение может быть бутиловым, устанавливается при монтаже панелей, или EPDM (этилен-пропилен-диен-мономер), устанавливаемым в замок панелей в процессе производства, что обеспечивает лучшую воздухонепроницаемость и энергоэффективность эффективность замка сэндвич-панели.



Важнейшим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), учитывающее потери тепла в замковой части конструкции. Минимальное приведенное термическое сопротивление (при 25°С) для качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице:



Толщина панели, мм	Тепловое сопротивление R0, м 2 *K/ W
	Минеральная шерсть	вспененный полиуретан
—	1,9
60360
603555 9	—	2,8
80	2,1	3 , 7
100	100	2,6	4,5
120	120	5,1	5,5
140	3,5	6,3
160	4,1	7,1	7,1
180	4,5	8,3	8,3
200	5,0	9,0

Панели с термическим сопротивлением ниже указанных параметров, не рекомендуются для использования в строительстве энергоэффективных зданий.



Использование современных наполнителей, таких как минеральная вата и PIR, позволяет строить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует применения технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее воздухонепроницаемость меньше 1.5 м ³ /м ² час.



Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) — самые инновационные решения по энергосбережению.



Сердечники



Наполнитель сэндвич-панелей (теплоизоляционный слой) обеспечивает такие характеристики, как долговечность, тепло- и звукоизоляция, огнезащитные свойства.



Наполнитель из пенопласта

В производстве сэндвич-панелей используются различные виды наполнителя; наибольшее распространение получили минеральная вата, вспененный полиуретан (ПУ, ПУР) и его модификация – пенополиизоцианурат (ПИР, ИПН), а также вспененный полистирол (пенопласт).



Панели, наполненные пенопластом, обладают худшими эксплуатационными характеристиками, поэтому, как правило, применяются для строительства временных сооружений со сроком эксплуатации до 10 лет и не предъявляют требований к пожарной безопасности, так как пенопласт горюч. Кроме того, пенопласт имеет низкое звукопоглощение и способствует распространению плесени. Единственным преимуществом пенопластовых сэндвич-панелей является их низкая цена.



Наполнитель из минеральной ваты

Являясь наиболее распространенным материалом, минеральная вата всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в противопожарных перегородках.Коэффициент теплопроводности минеральной ваты изменяется в пределах λ=0,038-0,044 Вт/мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг/м ³ ) – для внутренних перегородок, средней плотности (95-115 кг/м ³ ) – для наружных стен и кровельных панелей или повышенной плотности (120 кг/м ³ и более) – для противопожарных перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое применение сэндвич-панелей с таким наполнителем при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.



ПИР-наполнитель

Сэндвич-панели из пенополиуретана удобны в монтаже за счет малого веса (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг/м ³ ) и обладают более высокими энергосберегающими характеристиками (λ=0,020-0,021 Вт/мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу и поэтому может успешно применяться в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоваренных заводов, грибные фермы и т.д.), а также объекты, расположенные вблизи водоемов.



Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также на холодильных складах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае в креплениях панелей необходимо использовать полипропиленовые вставки для предотвращения образования мостиков холода и уменьшения теплопотерь.



Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести Г1) и легко воспламеняется (группа М1-М1), а класс огнестойкости сэндвич-панелей с пенополиуретановым наполнителем – EI15.



Наполнитель ВПН

Вспененный полиизоцианурат (ПИР) представляет собой новое поколение полиуретанового наполнителя (λ=0,020-0,021 Вт/мК) с классом огнестойкости до EI45. Вспененный полиизоциануратный сердечник типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR – до EI45.



IPN — торговая марка модифицированного вспененного полиуретана (λ=0,020–0,022 Вт/мК), используемого в сэндвич-панелях Kingspan. При этом IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L близок к E-PIR.Недостатком ВПН является отсутствие данного типа сердечника среди рекомендуемых в европейском стандарте ДСТУ Б EN 14509:2014, что усложняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его длительный срок службы.



Архитектурная экспрессия



Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности для создания уникальной архитектуры. Богатые цветовые решения, вариации направления монтажа, разнообразие видов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструкционный, но и как элемент дизайна здания.



Сэндвич-панели со стальной облицовкой с полимерным покрытием могут иметь стандартные (всегда в наличии у производителей на складах) и индивидуальные цвета. Диапазон возможных цветовых оттенков панелей определяется по международным цветовым стандартам RAL, RR или NCS.



При выборе цвета сэндвич-панели необходимо учитывать способность металла различных цветов нагреваться и расширяться, так как от этого во многом зависит долговечность и эстетические характеристики панелей.Чем темнее цвет, тем больше нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на кровле, где панели сильнее нагреваются на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как там панели могут прогибаться, создавая волны, особенно если длина панелей превышает 6 м.



Профили облицовки сэндвич-панелей бывают нескольких типов: микропрофильные, линейные, гофрированные, гладкие, штампованные, синусоидальные.В силу технических особенностей производства гладкие и синусоидальные поверхности возможны только у панелей с пенополиуретановым наполнителем. Для помещений, где необходимо исключить накопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкой или микропрофильной поверхностью.



Сэндвич-панели можно устанавливать горизонтально, вертикально или под наклоном. Допускается применение сэндвич-панелей даже для возведения криволинейных стен, если радиус кривизны составляет 30 м и более.Для равномерного восприятия деформации панелей рекомендуется устанавливать их в один пролет.



Ряд ведущих производителей сэндвич-панелей предлагают дополнительные возможности для их декорирования, такие как нанесение на поверхность панелей любых цветных изображений, либо монтаж вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.



Крепление видимое

Крепление скрытое

Помимо внешней облицовки, на визуальное восприятие панелей влияет также крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, обрешетки, специальные угловые сэндвич-панели и Т. Д.Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создания выразительного дизайна здания рекомендуется привлечение к разработке проекта опытных специалистов.



Облицовочные материалы



Оптимальным выбором материала внешней облицовки сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая длительный срок службы и сохранение эксплуатационных характеристик изделия.



Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. В соответствии с ДСТУ EN 10346:2014 для изготовления сэндвич-панелей могут применяться конструкционные стали марок S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, для удешевления многие производители используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.



Этот же стандарт определяет необходимость применения оцинкованной стали с содержанием цинка не менее 190 г/м ² .При этом толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а полиэфирного слоя — не менее 25 мкм.



В соответствии с ДСТУ Б EN 14509:2014 толщина наружной облицовки сэндвич-панелей может быть от 0,4 до 0,7 мм. При этом, чем толще стальной лист, тем более гладкой будет выглядеть поверхность фасада и тем меньше на ней будет блестеть в солнечную погоду. Внутренний облицовочный слой обычно составляет от 0,4 до 0,6 мм и влияет на долговечность и несущую способность сэндвич-панелей.



В зависимости от применения и условий эксплуатации панелей различают несколько видов полимерных покрытий, из которых наиболее распространены:



• Полиэстер (ПЭ) – стандартное покрытие для большинства зданий без особых требований.
• Поливинилхлорид (ПВХ) – единственное пленочное покрытие среди представленных видов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях при воздействии моющих и абразивных моющих средств.
• Полиуретан пурал – помимо свойств поливинилхлорида обладает еще и высокой устойчивостью к коррозии, механическим повреждениям, воздействию высоких концентраций химически активных веществ.
• Полиуретан Pural Farm (CSafe) – наиболее стойкое покрытие, отличающееся повышенной стойкостью к истиранию, воздействию агрессивной среды, выцветанию, а также воздействию химических соединений аммиачной группы и гидроксида натрия. Благодаря высокой стойкости такое покрытие чаще всего используется для сельскохозяйственных объектов.
• Поливинилдифторид ПВДФ (Hiarc) – стойкое к выцветанию покрытие, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в районах повышенной солнечной активности.



В особых случаях, например, при очень агрессивной атмосфере внутри здания из-за воздействия моющих и абразивных средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать сэндвич-панели облицовочные из нержавеющей стали .Такое решение является самым дорогим, но в некоторых случаях единственно возможным.



Несущая способность

Несущая способность сэндвич-панелей является важной характеристикой, так как в процессе эксплуатации панели подвергаются воздействию снега, ветра, сейсмической активности и т. д. При проектировании ограждающих конструкций с использованием сэндвич-панелей необходимо учитывать требования ДБН В.1.2-2:2006 «Нагрузки и воздействия». Например, при строительстве одного и того же здания в разных регионах значения ветровой и снеговой нагрузки могут различаться в несколько раз.Также необходимо учитывать конструктивные особенности, эксплуатационные нагрузки, а также условия эксплуатации здания. Например, помимо снеговой нагрузки крыша должна выдерживать человека с чистящим инструментом.



При использовании стеновых сэндвич-панелей в высотных зданиях особое внимание следует уделить выбору креплений и количеству точек крепления.



В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции.В таких конструкциях применяются сэндвич-панели со специальными видами крепления, обеспечивающими разгерметизацию отдельных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещений и вблизи объекта, а также повреждений строительных конструкций.



Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью расчетных программ, поэтому перед покупкой следует выяснить, есть ли у поставщика такая программа.



Геометрические параметры



Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ее ширина от 1,0 до 1,2 м. Длина панели может быть от 2 до 13,5 м и ограничена транспортными возможностями. По удобству монтажа наибольшее распространение получили панели длиной 6-8 м.



Замок врезной и шиповой

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком.Плоские замки могут стать причиной образования конденсата и сквозного промерзания. В свою очередь, врезной и шиповой зигзагообразный замок более герметичен и энергоэффективен.



Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на рынке Украины, лишь немногие производители могут гарантировать, что при монтаже отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509:2014.Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.



Необходимые сертификаты

Перед покупкой сэндвич-панелей необходимо проверить наличие у продавца перечня необходимых сертификатов и протоколов испытаний, который включает:



• Сертификат соответствия УкрСЕПРО.
• Протокол сертификационных испытаний теплотехники.
• Отчет о сертификационных испытаниях на прочность.
• Отчет об испытаниях на огнестойкость с указанием класса огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
• Гарантийный сертификат производителя или поставщика. По ДСТУ Б В.2.7-169:2008 гарантийный срок должен быть не менее 1 года. Стоит отметить, что ведущие производители дают на сэндвич-панели следующие гарантии: до 5 лет на целостность изделия, до 25 лет – на эффективную эксплуатацию материала заполнителя и до 30 лет – на эстетические свойства облицовки панели.
• Санитарно-эпидемиологические заключения (обязательно для объектов фармацевтической и пищевой промышленности).



Приведенный перечень документов лишь частично подтверждает качество поставляемой продукции, поэтому рекомендуется запросить у поставщика дополнительные документы, подтверждающие такие характеристики сэндвич-панелей, как:



• Декларация СЕ или сертификат соответствия Европейские нормы ДСТУ Б EN 14509:2014.
• Сертификат соответствия техническим регламентам.
• Отчет об испытаниях на горючесть сердцевины панели (негорючий или горючий).
• Панели на воздухо- и водонепроницаемость, прочность, ползучесть, шумопоглощение и др. Протоколы испытаний в соответствии с ДСТУ Б EN 14509:2014.
• Протоколы испытаний облицовочного покрытия панелей в соответствии с ДБН В.1.7-2002 на горючесть G, распространение пламени RP и др.
• Сертификаты устойчивости LEED, BREEAM, FM.
• Таблицы несущей способности сэндвич-панелей.
• Библиотека технических решений и инструкция по сборке.



При использовании сэндвич-панелей в строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать у поставщика заключение о сейсмостойкости. Для полной уверенности в качестве поставляемых панелей также необходимо запрашивать отдельные сертификаты и отчеты на материалы, использованные при производстве конкретной партии панелей: сталь и сердцевина.



Фурнитура и комплектация



При покупке сэндвич-панелей важно помнить, что в случае использования некачественной фурнитуры или неправильной сборки даже самые лучшие изделия вряд ли прослужат заявленный производителем срок эксплуатации.Выбор креплений, уплотнителей, обрешетки и реек, как и выбор самих сэндвич-панелей, должен основываться на качественных характеристиках продукции, особенностях конкретного вида панелей и рекомендациях производителя.



Несмотря на кажущуюся простоту, монтаж сэндвич-панелей – достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому монтаж сэндвич-панелей рекомендуется доверить опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.



Производители



Недорогие сэндвич-панели с самыми низкими требованиями к качеству и долговечности, представлены в Украине широким перечнем торговых марок, из которых можно выделить AluTherm, Арсенал, Астен, Пантек, Промстан, Куалиметалл, Гор Сталь, Изовол, Панельтех.



Средний ценовой сегмент заполняется продукцией компаний Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Системинвест, Термобуд, ТПК.



Сэндвич-панели высочайшего качества в Украине, соответствующие Европейскому стандарту качества ДСТУ Б EN 14509:2014, представлены всего двумя брендами – Kingspan и Ruukki.



Следует помнить, что цена сэндвич-панелей – это не только средства, изначально затраченные на их изготовление и монтаж. Приобретая продукцию более высокого качества, владелец здания не только получает отличный внешний вид и безопасность здания, но и может вернуть потраченные средства за счет снижения затрат на отопление и кондиционирование, а также за счет отсутствия проблем с эксплуатацией кровли и фасада в течение всего срока службы здания.

Стеновые и сэндвич-панели PortaFab

Стандартные панели

В следующем списке показаны некоторые из наших наиболее распространенных панелей. Большинство из них могут быть различной толщины с альтернативными поверхностями и т.п.

Заполняющие панели
Привлекательная энергоэффективная альтернатива или дополнение к стеклянным панелям.

Изоляционные панели
Заполняющие панели с толстыми полиизопластовыми наполнителями для повышения теплоизоляционных свойств.

Sound Panels
Панели с повышенными звукопоглощающими характеристиками для улучшения акустических характеристик.

Шпоновые панели
Недорогие, легкие панели с гладкой внешней отделкой.

Облицовочные панели
Недорогие, легкие панели с текстурированной внешней отделкой.

Витринные панели
Не требующие обслуживания, ударопрочные альтернатива или дополнение к стеклянным витринам.

Строительные панели
Хорошая огнестойкость и ударопрочность являются привлекательной альтернативой или дополнением к стеклу.

Облицовка из стекловолокна
Легкие в уходе панели идеально подходят для внутренней облицовки стен в лабораториях.

Aluminium Gypsum
Легкие в уходе панели идеально подходят для внутренней облицовки стен в чистых помещениях.

Фанера с покрытием FRP
Панели внутренней облицовки, часто используемые в кухнях, ванных комнатах и ​​приютах для животных.

FRP Покрытые OSB
Панели, предназначенные для создания легкой в ​​уходе поверхности для внутренних стен.

Гипс с полиэтиленовым покрытием
Полиэтиленовая поверхность обеспечивает простоту ухода за панелью для внутренних стен.

FRP Покрытые панели Luan
обеспечивают легко очищаемую поверхность для внутренних стен.

Fire & Sound
Экономичные панели с отличной теплоизоляцией, звукоизоляцией и классом негорючести класса А.

FRP на полистироле
Идеально подходит для лабораторий и любых других применений, подверженных воздействию влаги или агрессивных чистящих средств.

Сталь на полистироле
Легкие панели с отличной термостойкостью и прочной стальной поверхностью.

Сталь на полиизо
Полностью негорючая стеновая панель с отличной теплоизоляцией.

Решетчатая панель
Храните витрины или стеновые панели, в которых можно разместить множество аксессуаров для реечных стен.

Индивидуальные панели
Выберите лицевую сторону, сердцевину и заднюю часть, а также любые внутренние подложки в соответствии с вашими конкретными требованиями.

Поставка нескольких типов сэндвич-панелей и их характеристики

сэндвич-панели из полистирола

Будучи своего рода новым типом многофункционального строительного материала, он состоит из стальной пластины с обеих сторон и полистирола.Они склеиваются высокотемпературным клеем при высокой температуре и давлении с помощью автоматической формовочной машины.

• Легкий собственный вес: 10-14 кг/кв.м, простота установки (кран не требуется), короткие сроки строительства и низкая стоимость.
• Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства благодаря своей высокой жесткости.
• Гибкость в использовании: Контролируется компьютером на непрерывной сборочной линии, длина может быть выбрана по вашему желанию.
• Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт/м. К.

полиуретановая сэндвич-панель

Будучи своего рода новым типом многофункционального строительного материала, он состоит из стальной пластины с обеих сторон и полистирола. Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении на автоматической формовочной машине.

• Легкий собственный вес: 10-14 кг/кв.м, простота установки (кран не требуется), короткие сроки строительства и низкая стоимость.
• Большая нагрузка: используется в качестве опорной конструкции и защитного устройства из-за его характеристик высокой жесткости.
• Гибкость в использовании: Контролируется компьютером на непрерывной сборочной линии, их длина может быть выбрана по вашему желанию.
• Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт/м. К.

Сэндвич-панели из минеральной ваты

Сэндвич-панели из минеральной ваты изготовлены из двухслойных атмосферостойких стальных пластин с цветным покрытием или других металлических пластин и сэндвич-панелей из минеральной ваты, которая является лучшим огнеупорным материалом.Он подходит для различных крыш и стен, относящихся к крупным фабричным зданиям, складам, выставочным залам, морозильным камерам, цехам очистки и т. внешний вид.

Полиуретановая сэндвич-панель

Характеристики сэндвич-панелей из полиуретана:

1. Легкий вес: всего 10 — 14 кг/см, установка удобна и гибка; Не требует больших подъемных устройств и, таким образом, снижает затраты на строительство.
2. Высокая интенсивность и большая жесткость обеспечивают пригодность для несущих конструкций, а также для несущих и защитных конструкций.
3. Хорошая термостойкость и теплоизоляция: средняя теплопроводность составляет 0,023 Вт/м. К.
4. Высокая огнеупорность: Тест национального центра контроля качества для огнеупорных строительных материалов, все его индексы достигают класса B1 и класса A GB8624 соответственно.
5. Гибкое применение: Поскольку непрерывная производственная линия управляется компьютерной системой, длина указанных составных листов будет определяться и выбираться в соответствии с требованиями проектирования, условиями транспортировки и установки.
6. Можно выбрать различную толщину композитных панелей в соответствии с расчетной несущей способностью и расстоянием между прогонами.

Полиуретан-сэндвич-панель

Сэндвич-панель из полиуретана состоит из 2 слоев атмосферостойких цветных стальных листов, между которыми размещены твердые формы из полиуретана с огнеупорными материалами. Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складам, выставочным залам, спортзалам, морозильным камерам, цехам по очистке и т. красочность и хороший внешний вид.
