Какие бывают сливы в унитазах: Типы сливных унитазов — Правило выбора унитаза

Содержание

Унитазы. 10 деликатных вопросов про унитаз

Выбирая унитаз, важно обратить внимание на конструкцию, слив, подводку, выпуск и другие характеристики, которые помогут сэкономить деньги, сберечь нервы и реализовать дизайнерские замыслы.

На фото:

Выбор идеальной модели

Как выбрать бесшумный унитаз? Уровень шума при наборе воды зависит от системы ее подводки к бачку. Практически бесшумна нижняя подводка — когда вода поступает со стороны дна. При боковой подводке можно «убавить звук», используя специальный патрубок, по которому вода спускается на дно бачка.

Какой унитаз лучше смывает? Системы смыва бывают прямые и «обратные». В первом случае вода выходит из одного отверстия в чаше и потоком устремляется вниз. Во втором — используется множество отверстий по периметру, а вода образует воронку. Такие унитазы смывают чище и при этом экономят воду.

На фото:

Наиболее чистый смыв и экономию воды обеспечивают унитазы с обратной системой смыва (через отверстия, расположенные по периметру в верхней части).



Какой унитаз прослужит дольше? Срок службы сливной арматуры зависит не только от качества материалов, но и от качества воды. Какой бы ни был унитаз, рекомендуется ставить фильтр механической очистки воды. Некоторые марки выпускают унитазы, сразу оборудованные таким фильтром.

Какой слив выбрать? Обычный унитаз при сливе сбрасывает 6 литров воды. Большинство современных моделей предлагают двойную систему слива, или позволяют прервать слив, если дело сделано. Эти опции помогают экономить воду.

Унитаз с бачком двойной системы смыва можно узнать по составной  кнопке: одна ее часть спускает полный объем воды, вторая — половинный. Примеры подобных моделей в нашей подборке фото.

Унитаз D686200081 от фабрики Ifö.



Проблемы чистоты

Что делать с всплеском? Зависит от конструкции чаши. Тарельчатый унитаз — это чаша с горизонтальным выступом внутри — «тарелочкой».

Она исключает проблему всплеска, но доставляет неудобства с запахом и уборкой. Козырьковые унитазы борются с брызгами за счет формы чаши: одна из стенок расположена под углом 35-40 градусов. Чтобы всплеск не стал проблемой в воронкообразном унитазе, уровень воды на дне должен быть не более 7 сантиметров. Загляните в техническую документацию.

Что еще бывает в унитазе? У дорогих моделей есть бонусы — например, грязеотталкивающее покрытие чаши или крышка унитаза с микролифтом. Покрытие — это глазурь, благодаря которой не въедаются грязь и ржавчина. Микролифт действует как доводчик: крышка будет плавно опускаться сама.

На фото:

В дорогих моделях предусмотрены «бонусы» в виде таких функций, как встроенное биде, фен, дезодорирование, система очистки воздуха, крышки с механизмом плавного опускания.

Вопросы монтажа

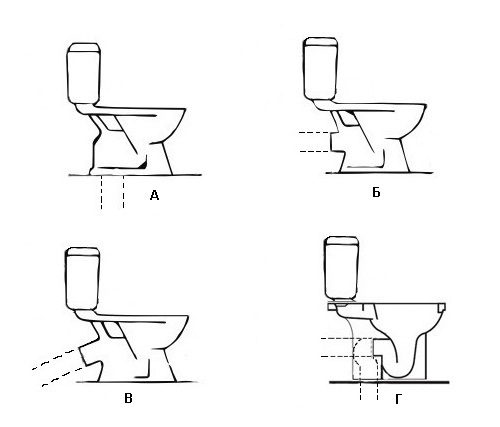

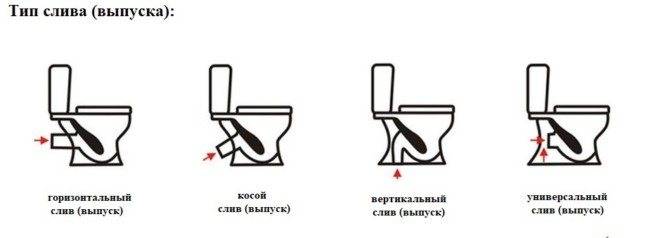

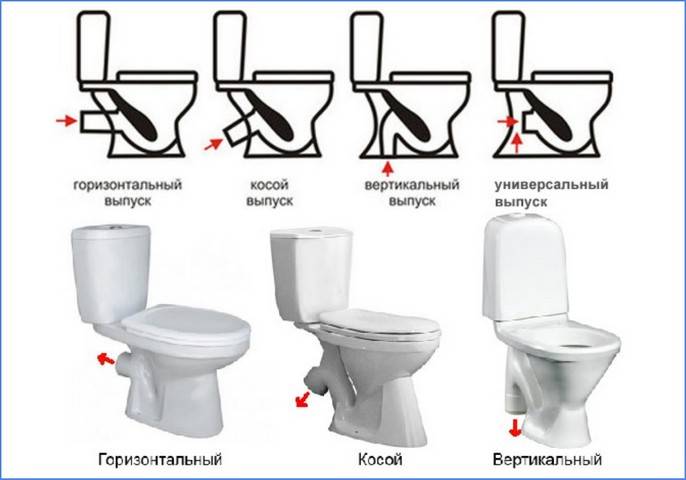

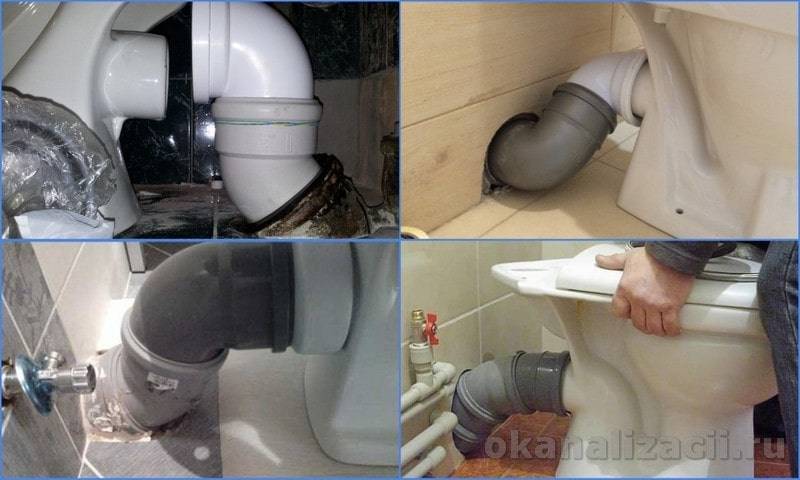

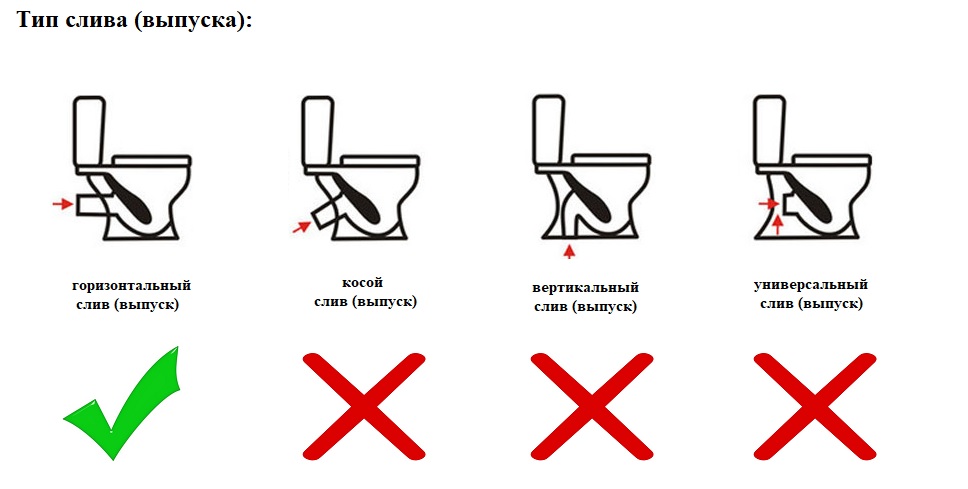

Какой выпуск лучше? Выбор типа выпуска унитаза зависит от существующего входа в канализацию. Идеально, когда они совпадают, но есть и варианты. Так, унитазы с горизонтальным или косым выпуском можно с помощью патрубков присоединить к любому типу стока. А вертикальный соединяется только с отверстием в полу.

В чем плюсы подвесного унитаза? Трубы и бачок монтируются в стену, а чаша «парит» над полом. Плюсы — визуальная «легкость», большая свобода планировки санузла. Под подвесным унитазом легче мыть пол. Обратите внимание на высоту унитаза при монтаже. Верхний край должен находиться на высоте 40-43 см от чистового пола, иначе сидеть неудобно.

Куда деть бачок? Унитазы бывают трех видов: компакт, моноблок и раздельный — все зависит от способа присоединения бачка. В компакт-системах он крепится к полке чаши. Такие унитазы занимают мало места, а в случае поломки бачок можно быстро заменить. Цельнолитые моноблоки проще в монтаже, а в раздельных конструкциях бачок соединен с чашей при помощи трубы, поэтому может подвешиваться на любой высоте.

Примеры унитазов разных типов: 1 — цельнолитой, 2- компакт-система (бачок крепится к унитазу), 3 — раздельный со встроенным бачком, 4 — раздельный с подвесным бачком.

Унитаз 016301 от фабрики Duravit.

какой вид лучше выбрать? Каскадный тип слива воды в туалете и круговой смыв воды, другие варианты

При ремонтных работах в ванной комнате или отдельном санузле каждый сталкивается с проблемой, какой унитаз там лучше установить. Это приспособление, использующееся человеком с XVI века, не только элементарная необходимость в современной жизни, но и в некоторых случаях элемент дизайна, достойно завершающий идею оформления помещения.

Конструкции

Первой особой, сумевшей оценить все прелести устройства с механическим сливным бачком в туалете, стала английская королева в 1596 году. Однако в королевских апартаментах отсутствовали водопровод и система канализации, поэтому пользоваться этим устройством люди смогли только через 150 лет, когда английский изобретатель Т. Твайфорд усовершенствовал свое изделие и дал ему весьма оригинальное название Unitas, обозначающее «единство».

Собираясь приобрести столь необходимый элемент сантехники, необходимо знать принцип его действия.

Все унитазы представляют собой конструкцию из 3-х составляющих:

  • чаши;
  • сливного бачка;
  • стульчака или как его чаще называют сиденья.

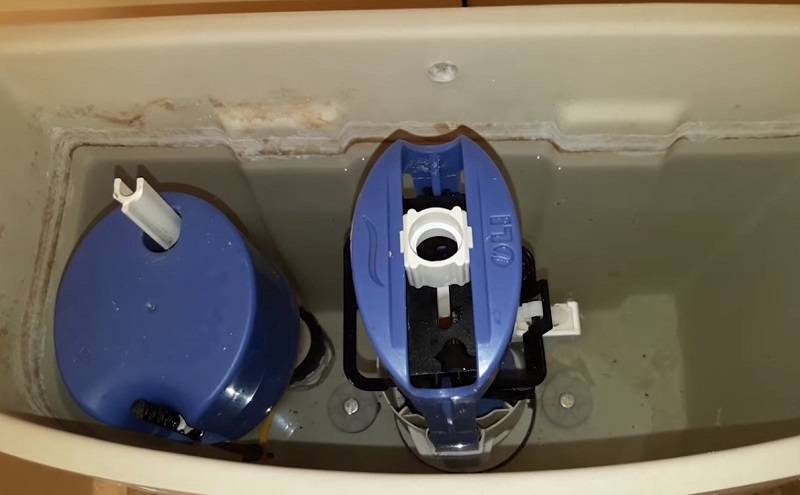

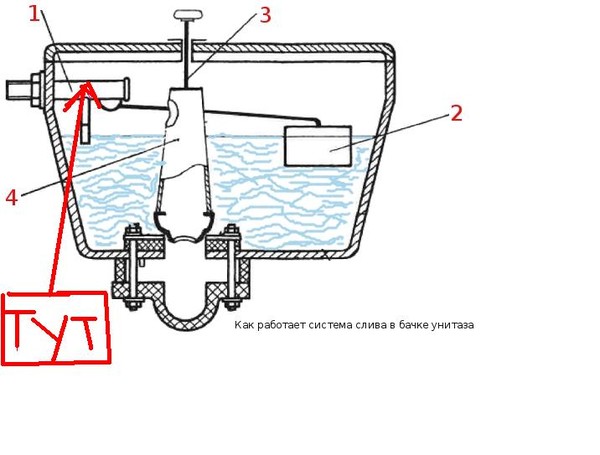

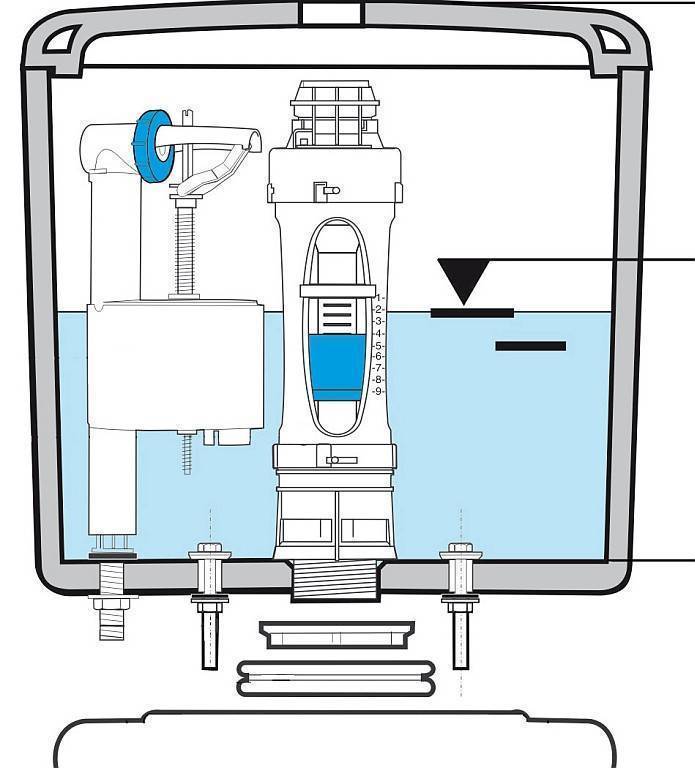

В сливном бачке находятся основные элементы, позволяющие ему функционировать:

  • спусковой рычаг приводит в действие механизм, «отвечающий» за смыв унитаза;
  • поплавок и клапан, подающий воду;
  • сливной клапан.

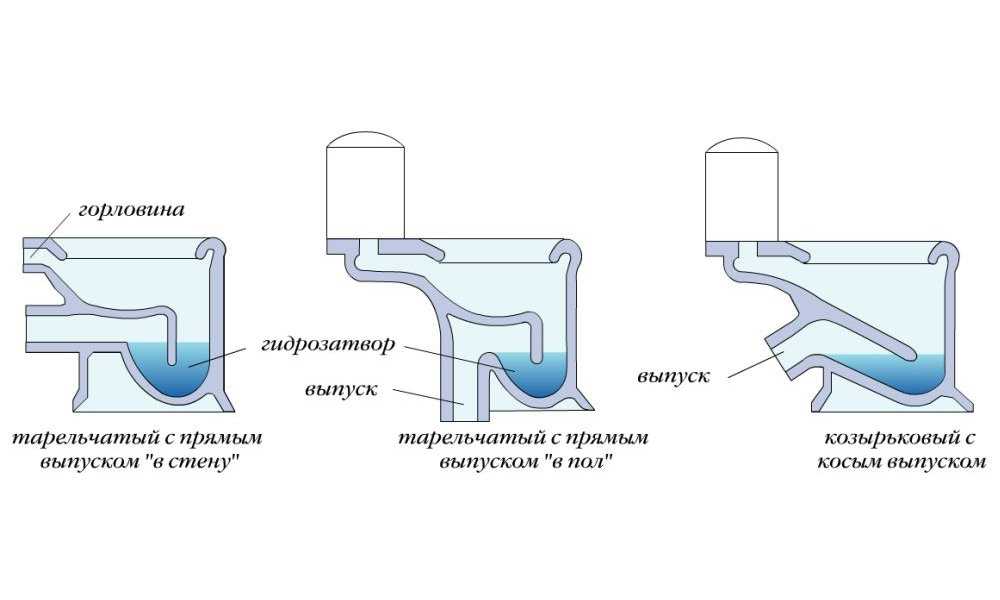

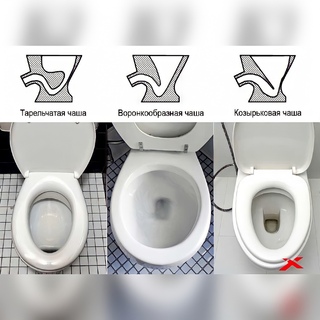

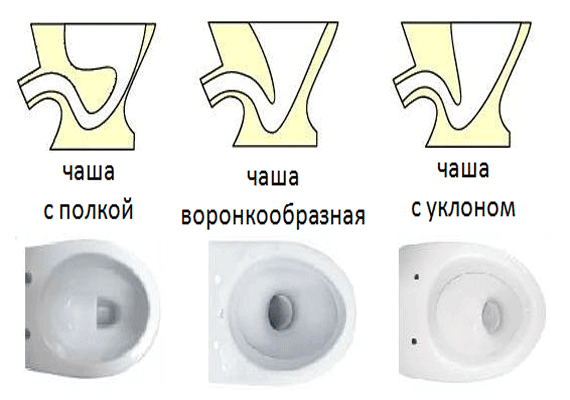

Все эти составляющие очень важны, но основной в унитазе является чаша, вернее, её форма. Производители предлагают сегодня разнообразные модели: чаши, похожие на плоскую тарелку, воронку или козырек от кепки.

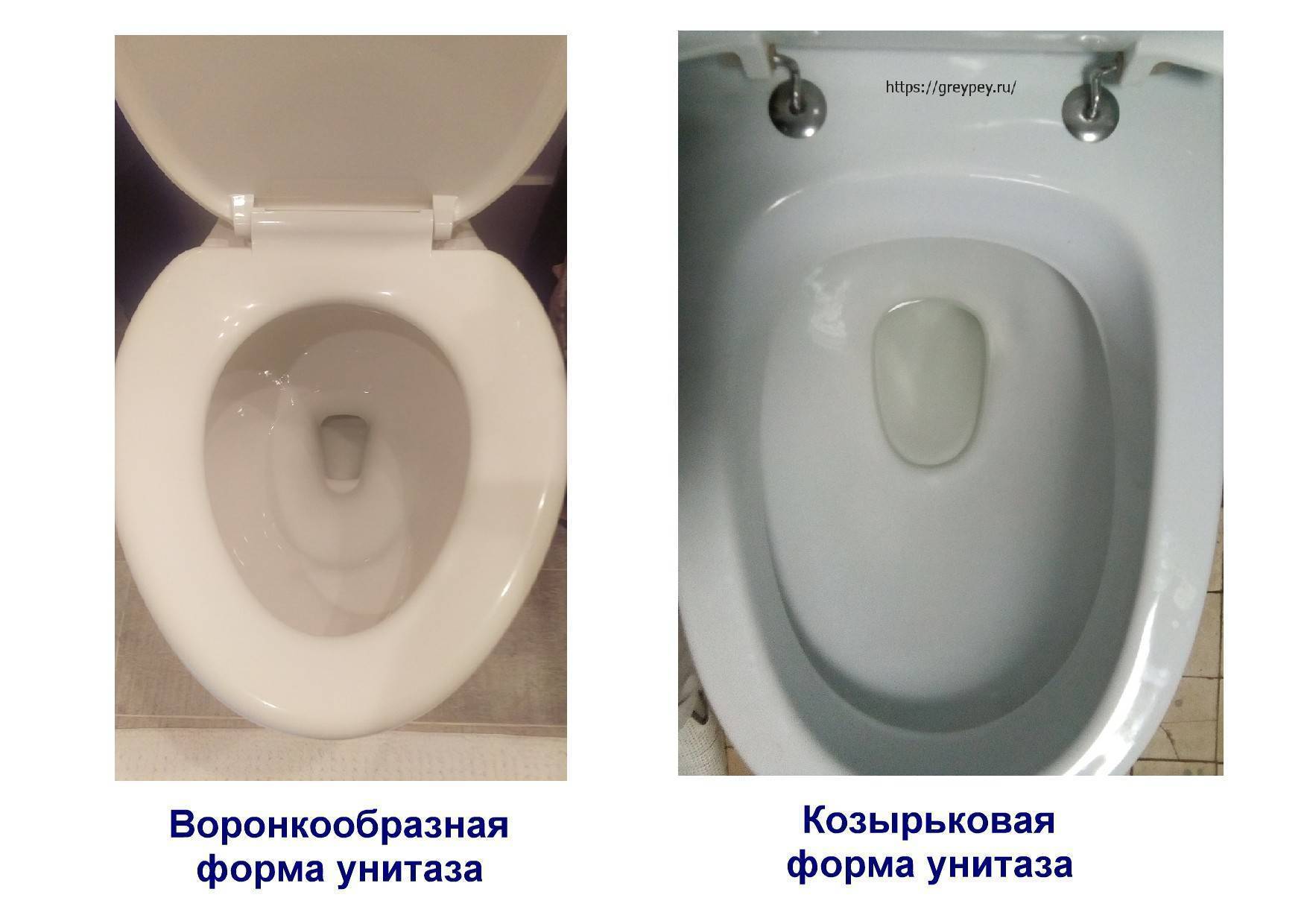

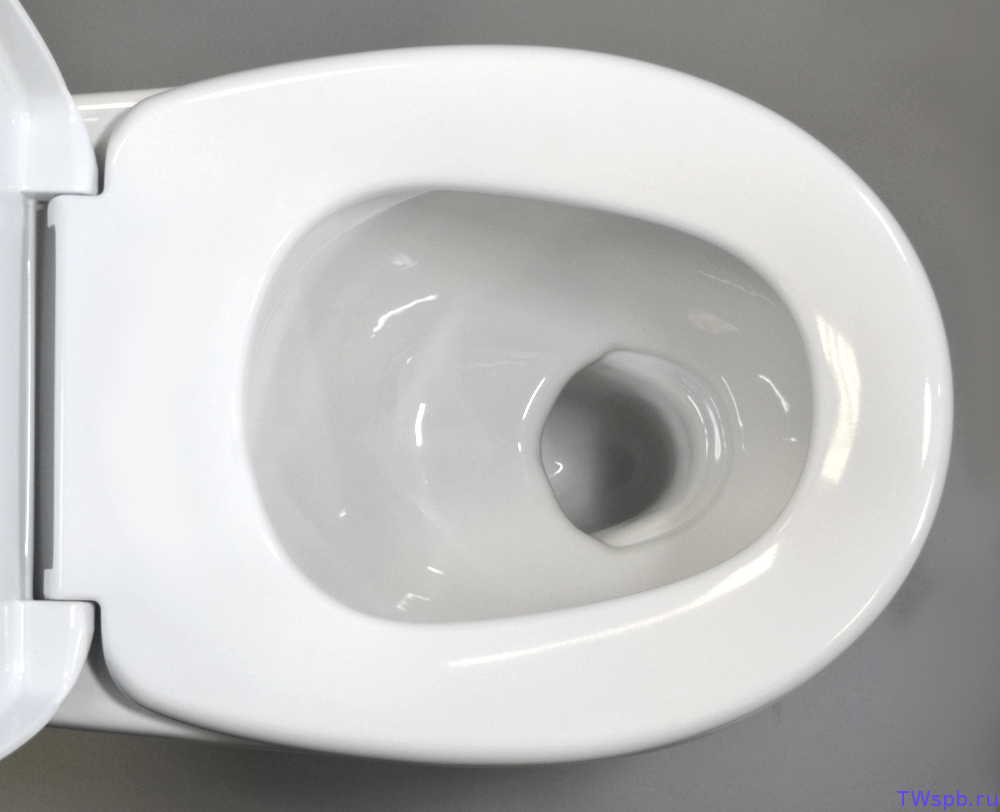

Специалисты считают, что самая гигиеничная из вышеуказанных воронкообразная чаша унитаза. Воронка позволяет мгновенно смывать все продукты выделения человеческого организма, «закручивая» их в воронку, правда, варианты всплеска в данном случае присутствуют.

Круглые чаши в форме тарелки практически не используют сегодня – они не отвечают гигиеническим требованиям.

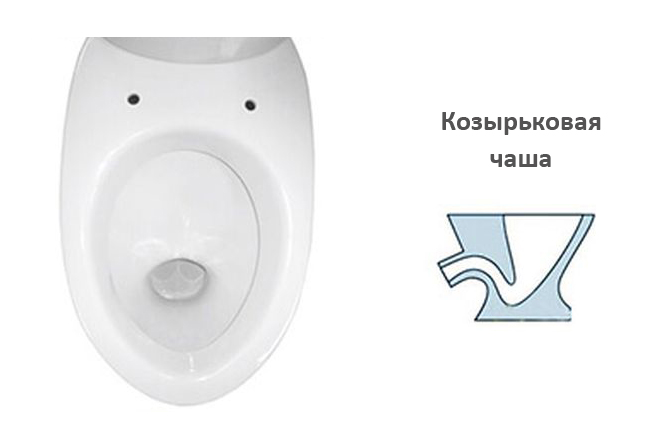

Более плоская чаша, похожая на козырек головного убора, имеет выступ, помогающий избежать брызг при смывании.

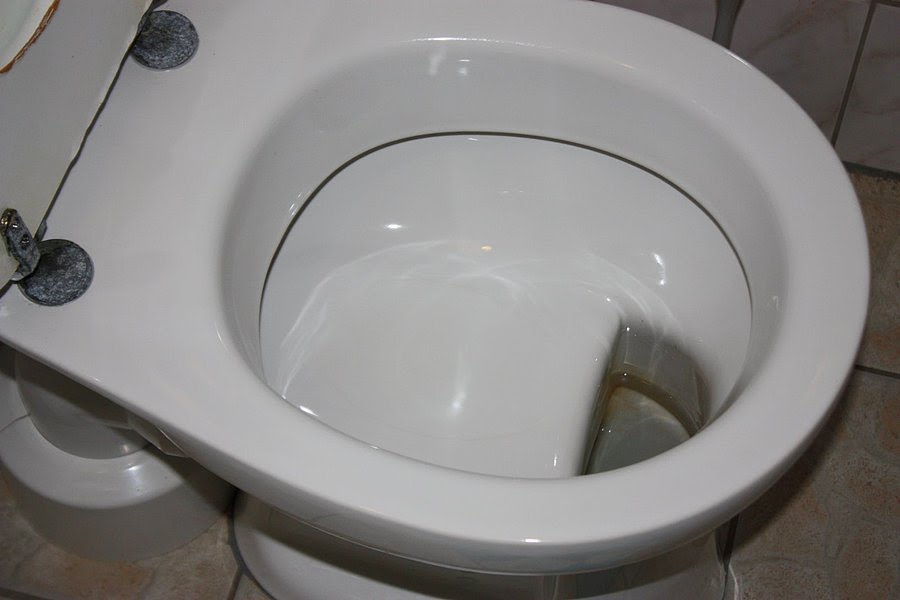

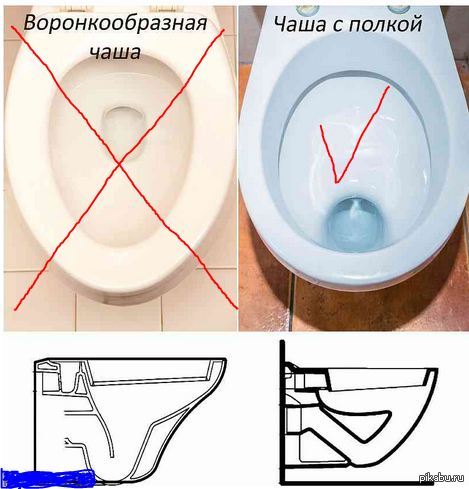

Унитазы с полочкой выпускались ещё в Советском Союзе. Особым отличием их является присутствие своеобразной полочки, которая и предотвращает всплеск сливаемой воды. Однако тут имеются и свои минусы – после нескольких использований сливного механизма как раз это приспособление и становится наиболее загрязненным, поэтому возникает потребность в дополнительных аксессуарах, например, ершике для унитаза, с помощью которого и придется очищать эту полочку.

Основная проблема – брызги воды из чаши унитаза – напрямую зависит от уровня воды, набирающейся в ней. Специалисты считают, что чем меньше количество воды, тем меньше вероятность появления всплесков.

Форма чаши с так называемым «наклоном» на задние стенки устройства можно назвать «золотой серединой» между классической формой и воронкой: в таком унитазе вода спускается без лишних всплесков, и стены чаши практически всегда гарантированно очищаются.

Унитазы производятся разной формы и высоты, несмотря на определенные требования стандартов. Компании- производители стараются удовлетворить всем требованиям и пожеланиям своих клиентов.

Разновидности слива

Столкнувшись с выбором унитазов, имеющих различные виды слива, нужно определиться – какой из них лучше и практичнее. Слив напрямую зависит от течения воды из бачка, и сегодня любой потребитель имеет возможность выбрать модель с «идеальным» смывом.

Смывы воды бывают нескольких видов.

  • Каскадный (прямой). Этот тип слива встречается сегодня довольно нечасто.
    В такой модели вода из бачка спускается в чашу сплошным потоком одновременно по всей её поверхности.

Это довольно надежный способ, однако гарантии полной очистки всей чаши нет. Поэтому необходимо довольно часто прибегать к различным средствам бытовой химии.

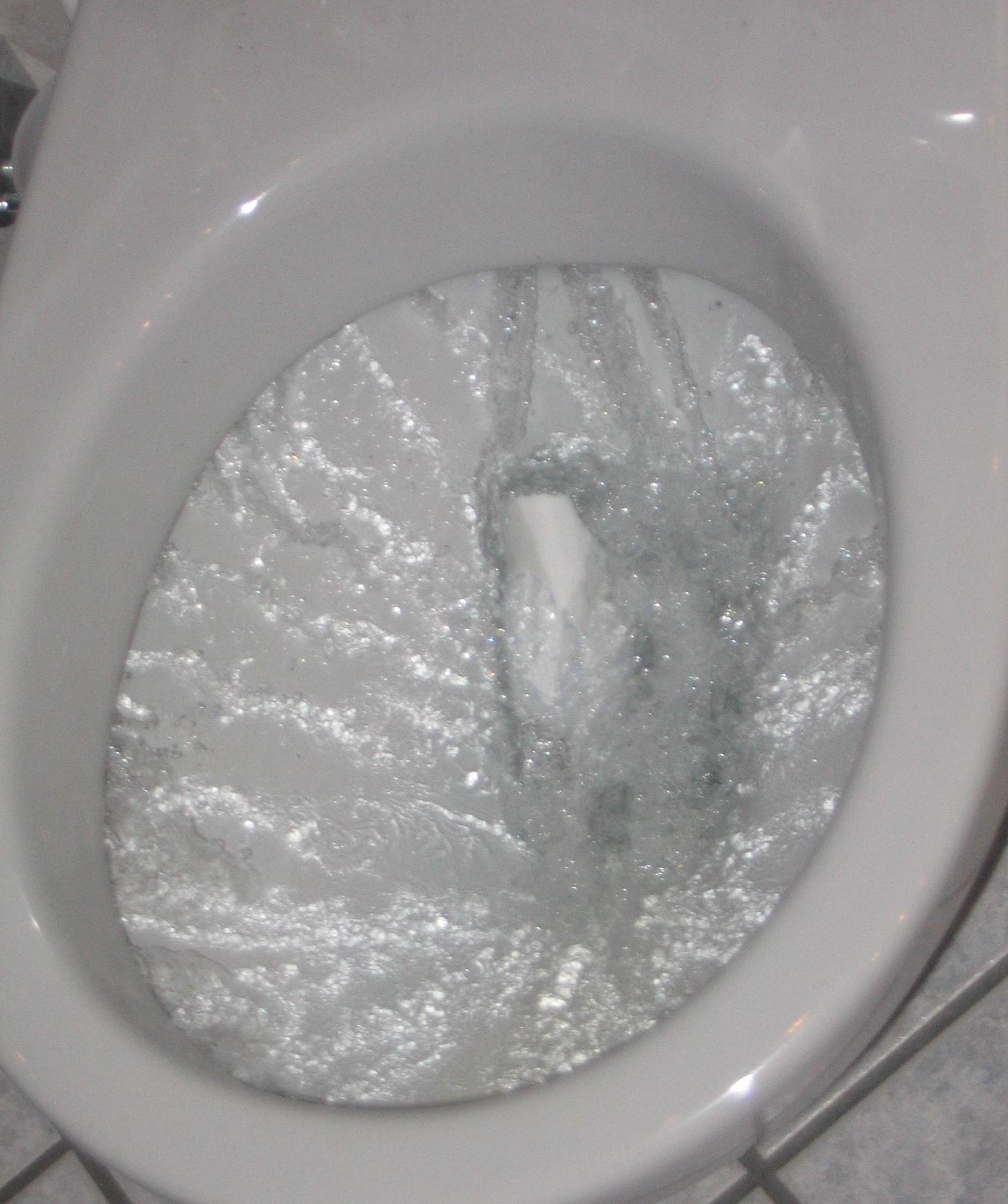

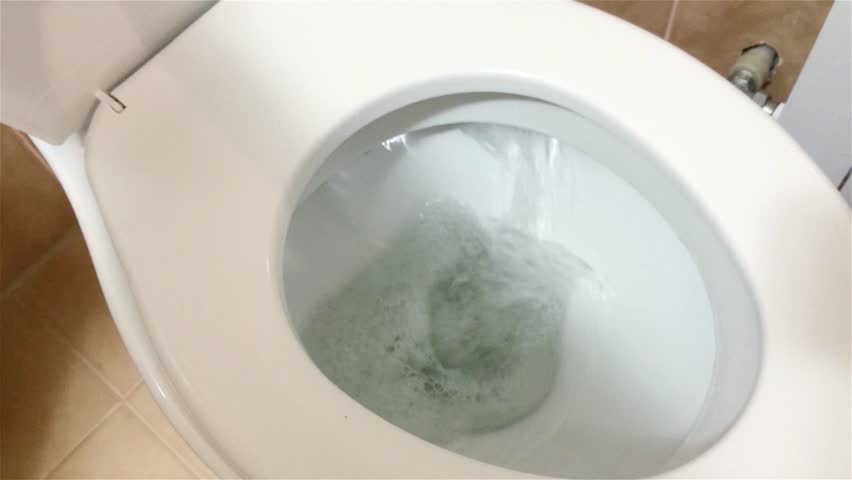

  • Круговой смыв воды позволяет смывать отходы под разными углами в центральное отверстие. В этом случае практически вся поверхность чаши очищается от загрязнения. Поток воды в таком унитазе не производит шума, что довольно удобно в небольших квартирах, где хорошая звукопроницаемость.
  • Накопительный смыв воды сегодня встретить можно довольно редко. В этом случае чаша унитаза наполняется большим количеством воды, которая через некоторое время очень быстро сбрасывается (по такому принципу работают вакуумные туалеты в поездах). Конструкция оснащена сливным пневматическим механизмом, срабатывающим при нажатии на специальное ножное приспособление – педаль. Такой педальный механизм гарантированно очищает всю поверхность чаши.

Недостаток такой модели очевиден: нерачительный расход воды – за один раз до 8 литров жидкости.

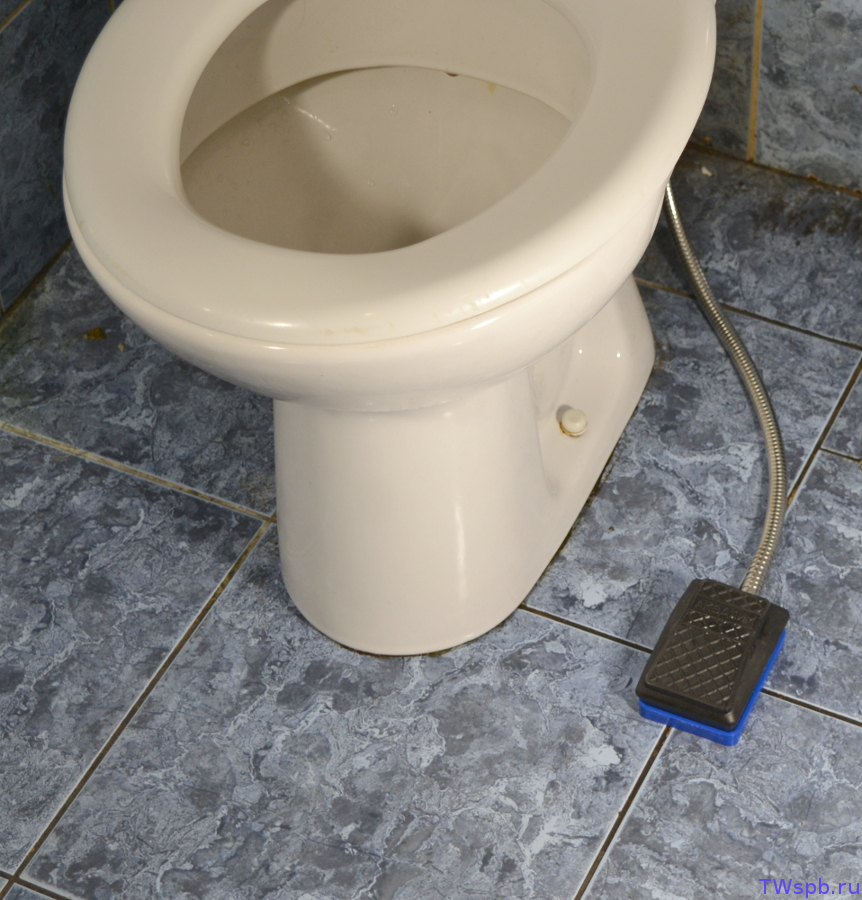

  • Сегодня довольно часто можно встретить модели унитазов с автоматическим видом слива, то есть пользователю не надо нажимать ни на какую кнопку или рычаг: «умное» изделие оснащается специальным устройством, срабатывающим благодаря инфракрасному датчику. Вода сливается после окончания гигиенической процедуры практически «самостоятельно». Управление этим процессом происходит дистанционно благодаря сенсору.
  • Бывают и варианты смыва в унитазе без основного элемента – без бачка. В этом случае его заменяет сливной кран и поток воды появляется прямо из водопровода.
  • Довольно часто встречаются и вакуумные унитазы, их в основном используют в общественных местах. Внешне они ничем не отличаются от своих собратьев, а вот механизм работы у них довольно своеобразный. Водный клапан, прикрепленный с помощью шланга к смывному отверстию, закрывается через определенный промежуток времени, когда смыв уже произошел. После нового наполнения воды в бачок необходимо нажать на специальную кнопку, и в чашу унитаза начинает засасываться воздух, убирающий все отходы, в том числе и неприятные запахи.

Благодаря вакуумной системе после этого происходит новый смыв в унитаз, а водный клапан возвращается на свое место.

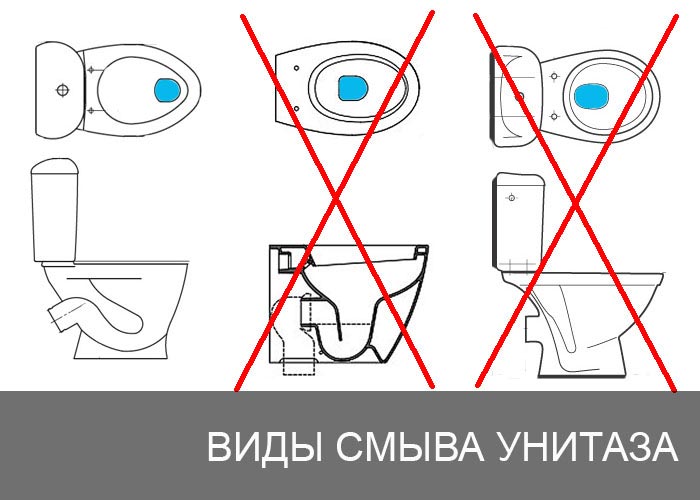

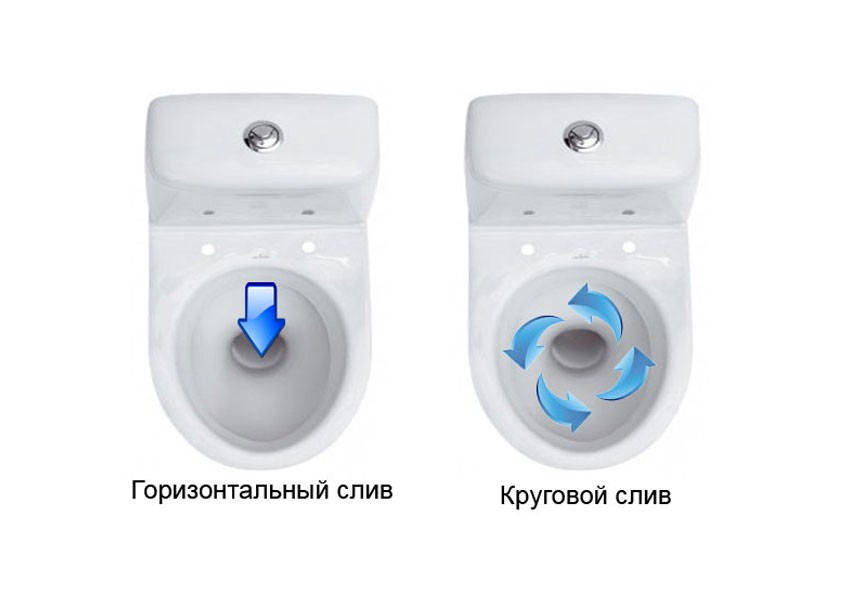

Немаловажен и механизм смыва в унитазе, по этому принципу тоже можно выбирать подходящий для вас сантехнический прибор.

  • Горизонтальный смыв – вода течет из бачка прямо, не меняя своего направления. Обычно такой слив используют российские производители. Это совершенно несложный механизм, но он имеет ряд недостатков: при такой системе охватывается не вся чаша, а поток воды в этом случае «шумит» и производит много брызг.

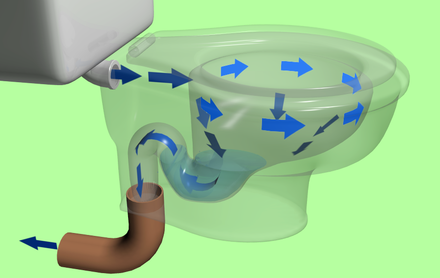

  • При круговом смыве (обратном сливе) вода меняет направление и полностью очищает все нечистоты, а круговое движение воды происходит довольно бесшумно. Такая система носит название «щелевой», именно её также часто используют отечественные производители. В некоторых конструкциях в бачке устанавливают две кнопки, позволяющие сливать не всю воду из емкости, а лишь её часть.
  • Вертикальный слив называют ещё глубоким. В таком унитазе огромное значение имеет наклонная поверхность, благодаря которой объём воды очень быстро уходит в горловину. Наклонная поверхность в таких моделях располагается по-разному – впереди, в центре или на задней стенке. Кстати, именно она предотвращает проникновение неприятного запаха из канализационного стока. Вода и воздух совместно работают весьма качественно.

Варианты бачков

При выборе удобной и практичной модели унитаза необходимо также рассмотреть виды бачков, а также сливную арматуру, чтобы конструкция полностью отвечала вашим требованиям.

Практически все виды бачков можно условно разделить на два подвида.

  • Открытые – находящиеся наверху.
  • Скрытые – вмурованные или инсталлированные внутрь конструкции. Чисто визуально такая модель напоминает канистру из пластика, она выглядит более презентабельно, но и стоит дороже.

Первые, открытые бачки, тоже имеют несколько разновидностей.

  • Подвесные, то есть соединенные с унитазом специальным патрубком и укрепленные на необходимой высоте. Благодаря этому вода спускается в основную чашу с сильным напором, гарантируя качественное сливание содержимого.
  • Монтирующийся на самой полке унитаза – в этом случае сливной бачок соединен с ним напрямую с помощью резинового шланга без специального патрубка.

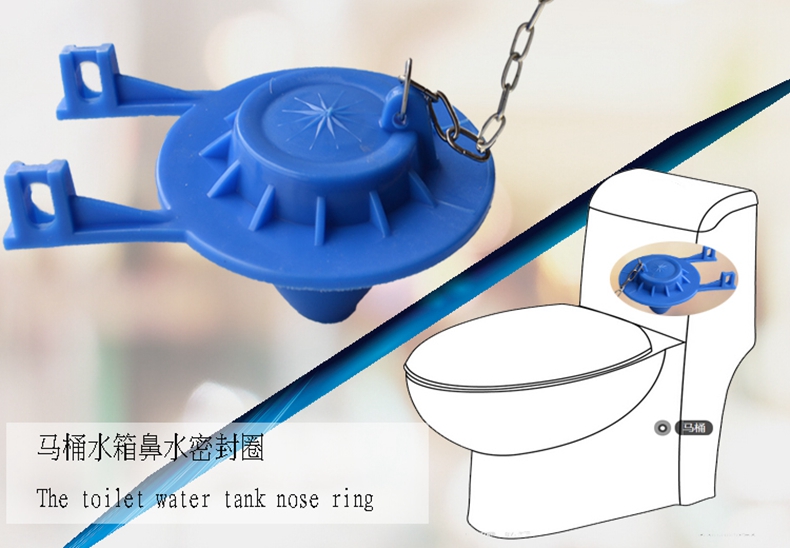

Сливная арматура любого вида работает по единому принципу: специальный клапан перекрывает сливное отверстие, а в работу его можно привести лишь нажатием кнопки, если унитаз не сенсорного типа.

В последнее время производители часто предлагают модели с двойными кнопками на бачке унитаза, одна из которых гарантирует слив полного объема воды, вторая – в целях экономии «дозирует» объём жидкости.

Способы установки

Еще один важный факт при установке унитаза в вашем помещении – это крепление сантехнической конструкции. Именно этот нюанс влияет и на дизайн туалетной комнаты, и на возможность монтажа инженерных сетей.

Существует два вида установки унитазов: напольный и подвесной.

Напольный, самый привычный, для такого вида установки не требуется тратить много усилий. Нужно лишь просверлить несколько отверстий в полу, установить специальные болты, и прикрепить конструкцию. Причем расположить ее можно в любом удобном для вас месте.

Если же вы стали обладателем комфортного и дорогостоящего унитаза, то «подвесить» его нужно с умом и с помощью специалиста. Крепятся они на специальной инсталляции, а та, в свою очередь, монтируется в стену.

Материалы

В заключении темы, определившись с видом слива и формой самой конструкции изделия, помните, что фаянсовые унитазы являются бюджетным вариантом, но вот по долговечности уступают место фарфоровым. Пористый материал фаянса требует особого и тщательного ухода за изделием, и, несмотря на то что современные производители используют новейшие технологии (глазирование), справиться с этим на 100 процентов невозможно.

Фарфоровые изделия стоят намного дороже, но они очень эргономичные и износостойкие за счет маленького размера пор, что позволяет изделию практически не впитывать влагу.

Обязательно проконсультируйтесь с продавцом или менеджером, озвучьте ему все свои пожелания, и ваша покупка не разочарует вас!

О том, как выбрать унитаз, смотрите в следующем видео.

Почему большая часть компакт-унитазов с европейской системой слива не обеспечивает его удовлетворительного качества? | Архив С.

О.К. | 2016

В настоящее время компакт-унитазы принято условно делить на американские (с американской системой слива) и на европейские (с европейской сливной системой). Это обусловлено тем, что американцы канализационные трубы размещают под перекрытиями помещений, а европейцы — над перекрытиями. В России разводка канализационных труб производится по европейским стандартам — над перекрытиями. Однако ещё встречаются здания, в которых канализационные трубы размещаются и под перекрытиями, то есть «по-американски». Таких зданий осталось мало, но они ещё встречаются.

Под словами «качественный смыв» принято понимать способность смывных устройств за один спуск при минимальном объёме спускаемой воды полностью транспортировать в канализационную сеть содержимое чаши унитаза, а также обеспечить качественное омывание и очищение всей внутренней поверхности чаши унитаза и всей внутренней поверхности выпускного канала без частого использования такого приспособления, как «ёршик».

Американская система разводки канализационных труб (под перекрытием) определила схему и конструктивные особенности унитаза, приспособленного к этой системе, и предопределила его удивительные показатели с точки зрения качества смыва, а также другие важные эксплуатационные характеристики.

Американские унитазы выгодно отличаются от европейских благодаря тому, что у американских унитазов выпуск направлен вертикально в пол, и в нём есть участок, который обеспечивает сифонирующий эффект. Последний во время спуска воды практически «высасывает» из чаши унитаза всё содержимое и транспортирует его в канализационную сеть. Поэтому такие унитазы принято называть сифонирующими унитазами.

Кроме того, в исходном состоянии поверхность воды в чаше унитаза размещена сравнительно высоко, и это также имеет ряд достоинств.

Во-первых, как уже отмечалось, содержимое чаши унитаза полностью транспортируется в канализацию. Во-вторых, благодаря тому, что практически вся чаша заполнена водой, то содержимое унитаза, в частности фекалии, не очень сильно прилипает к стенкам чаши. Поэтому во время спуска воды, поток, вытекающий из-под смывающего венца (обода унитаза) легко очищает поверхность чаши и всё смываемое уносится вместе с потоком в канализацию.

Это позволяет реже (а не после каждого опорожнения) использовать ёршик для очистки поверхности чаши. Ведь после использования ёршика необходимо снова нажимать на кнопку пуска и тратить дополнительно к основному сливу приличный объём воды.

В-третьих, запах от фекалий, попавших сразу в воду, блокируется водой и не распространяется в воздухе туалетной комнаты. В-четвертых, близко расположенный к ободу чаши унитаза уровень воды в сифонирующем унитазе не позволяет фекалиям сильно разгоняться при падении в воду, то есть не создаются неприятные всплески.

У сифонирующих унитазов имеются также и недостатки. В частности, для обеспечения «зарядки» сифона необходимо к основному объёму воды добавлять для спуска ещё и дополнительный. Поэтому сифонирующие унитазы потребляют до 12-18 л воды на один спуск. Сейчас норма воды на один полный спуск по инициативе американских законодателей ограничена 6 л. Европейское экономическое сообщество готовит законопроект, ограничивающий полезный объём полного спуска 5 л воды.

Кроме того, сифонирующие унитазы обеспечивают комфортное времяпровождение на них только в странах с круглогодичным теплым климатом. В северных странах, особенно в зимний период, температура холодной воды может достигать около +1 °C. Садиться на унитаз с водой такой температуры не очень-то комфортно. Поэтому, например, в скандинавских странах выпускаются и используются унитазы, приспособленные к европейской системе разводки канализации — над перекрытием. Эта проблема аналогичным образом решается и жителями северной и средней части России. У сифонирующих унитазов есть ещё один недостаток. Их выпускной канал имеет сложную геометрию с горизонтально проложенной в самом низу унитаза частью выпуска. В этом месте часто происходит заиливание канала. Если его вовремя не прочищать, то при очередном засорении нажатие на кнопку пуска приведёт к тому, что большой объём смывного бачка переполнит чашу и её содержимое выльется на пол туалетного помещения.

Решение ограничить объём спускаемой на смыв унитазов воды 6 л американские законодатели приняли в конце прошлого столетия. Этого сифонирующие унитазы обеспечить не могли. Минимум, на что они способны, это 10-12 л, а максимум — 18 л. Поэтому американская промышленность стала переходить на производство унитазов, смыв в которых осуществляется по европейской системе, но с учётом возможности частичного использования сифонирующего эффекта. Однако установка унитаза, рассчитанного на американскую систему разводки канализационной сети, в систему, где разводка канализационной сети осуществляется над перекрытиями, не может обеспечить желаемого эффекта.

Под словами «европейские унитазы» следует понимать унитазы, выпуски которых приспособлены к разводке канализационной сети над перекрытием. Обычно у европейских унитазов выпуски бывают горизонтальными или косыми.

Следует отметить, что первые массово выпускаемые унитазы в России в начале прошлого столетия практически не имели больших проблем с качеством смыва. Это были тарельчатые унитазы с высокорасполагаемыми смывными бачками. Средний расход на смыв в высокорасполагаемых бачках благодаря сифонному эффекту в трубе, соединяющей чашу унитаза со смывным бачком, был достаточно велик, чтобы обеспечить сравнительно качественное очищение чаши унитаза. Более того, в высокорасполагаемых смывных бачках стояла спускная арматура сифонного типа. После начала спуска вода высасывалась из смывного бачка со сравнительно большой скоростью (из-за сифонного эффекта спускной трубы), но несколько ограниченной и обусловленной гидравлическим сопротивлением спускной арматуры сифонного типа в сочетании с эффектом неразрывности потока рабочей жидкости. Однако, когда смывной бачок опорожнялся и гидравлическое сопротивление спускной арматуры становилось на порядок меньшим, то оставшаяся в спускной трубе вода объёмом около 1 л под собственным весом с огромной скоростью выливалась в чашу унитаза, эффективно завершая процесс транспортировки содержимого унитаза в канализационную сеть.

Интересно, что первые массово выпускаемые унитазы в России в начале прошлого столетия практически не имели больших проблем с качеством смыва. Это были тарельчатые унитазы с высокорасполагаемыми смывными бачками

Кроме этого, в тарельчатых унитазах отсутствовала проблема с антивсплеском. Его функцию выполняла тарель унитаза, уровень воды в которой не превышал 1 см. Правда, потребителей несколько смущал уровень и тональность шума в процессе спуска воды, а также долго остававшийся запах в туалетной комнате после опорожнения.

Далее события развивались так. Россия наращивала выпуск тарельчатых унитазов с высокорасполагаемыми смывными бачками, а зарубежные специалисты уже приступили к выпуску компакт-унитазов. У нас это тоже делалось, но с некоторым запозданием. В этом случае отставание оказалось для потребителей даже полезным, и вот почему. В компактунитазах смывной бачок устанавливался сразу на унитаз сначала с применением промежуточной полочки, а потом стали выпускать и унитазы с цельнолитой полочкой. Вот с этого момента и начались проблемы с качеством смыва. Причём унитазы с дополнительной полочкой для монтажа смывного бачка ещё кое-как справлялись со смывом, но при переходе на унитазы с цельнолитой полочкой проблема качества смыва усугубилась.

Перемещение смывного бачка с высоты над унитазом, равной примерно 1500 мм, привело к уменьшению уровня воды над срезом спускного клапана в пределах 150-200 мм. Кроме того, цельнолитая полочка из-за технологических особенностей изготовления, как оказалось, стала обладать недопустимо большим гидравлическим сопротивлением, что также привело к уменьшению среднего расхода на смыв. Появились и другие трудноразрешимые проблемы. Отказ от тарельчатых унитазов и переход на воронкообразные унитазы привёл к необходимости снова «выкручиваться», чтобы устранить неожиданно появившиеся недостатки. Прежде всего, исключив из чаши воронкообразного унитаза вертикальную трубу, которая соединяла чашу тарельчатого унитаза с водяным затвором и обеспечивала принудительную транспортировку в канализацию содержимого чаши, производители воронкообразных унитазов лишились простой возможности отправлять содержимое чаши в канализацию.

Есть такое понятие, как средний расход воды на смыв. Он определяется как частное от деления спущенного полезного объёма воды на время его истечения. Исходное давление воды в бачке профессионалы-гидравлики иногда отождествляют с высотой зеркала воды в смывном бачке над клапаном спускной арматуры. В первых компакт-унитазах с приставной полочкой (между ободом унитаза и смывным бачком) эта высота составляла примерно 160 мм. В переводе на давление это 0,0016 МПа. Средний расход на смыв при этом составлял 1,7-1,65 л/с. ГОСТ 21485-94 регламентировал этот расход в пределах 1,6-2,0 л/с. Такие сравнительно маленькие расходы должны быть получены при установке бачка на унитаз из-за того, что его каналы потенциально обладают сравнительно большим гидравлическим сопротивлением. Если сравнительно старую спускную арматуру проливать «вхолостую», то есть обеспечить слив просто без сопротивления, то средний расход на смыв может составлять величину порядка 2,0 л/с при 160 мм начальной высоты уровня воды над спускным клапаном. Он может отличаться в любую сторону в зависимости от диаметра спускного отверстия в корпусе нижнем спускной арматуры. Этот диаметр может быть в пределах 4852,5 мм в зависимости от вида резьбы на нижней части корпуса. При применении трапецеидальной резьбы он меньше, если же резьба метрическая с уменьшенным шагом — он больше. По площади диаметры спускных отверстий спускной арматуры могут отличаться при названных выше диаметрах на 20 %. Величина среднего расхода на смыв зависит также от геометрии в области седла клапана. Современная спускная арматура, созданная, например, в ООО «Инкоэр», уже может при свободном сливе обеспечить средний расход на смыв до 2,5 л/с и более. Последнее будет показано несколько ниже.

Есть такое понятие, как средний расход воды на смыв. Он определяется как частное от деления спущенного полезного объёма воды на время его истечения. Исходное давление воды в бачке профессионалы-гидравлики иногда отождествляют с высотой зеркала воды в смывном бачке над клапаном спускной арматуры

Следует также отметить ещё два момента. Во-первых, полезный объём определяется объёмом, заключённым между начальным уровнем воды в бачке и уровнем седла клапана. Если проливка спускной арматуры производится без установки бачка на унитаз, то спускное отверстие бачка должно быть присоединено почему-то к патрубку с площадью проходного сечения в пределах 14-15 см2, что соответствует приведённому диаметру круглого отверстия 42,2-43,6 мм.

Однако очень часто при установке на унитаз бачка со спускной арматурой, которая при проливке с патрубком «укладывается» в требования ГОСТ 21485-94 (средний расход на смыв не менее 1,6 л/с), средний расход на смыв может оказаться значительно меньшим, например, 1,5 л/с и менее. В результате происходит «вялый» спуск и содержимое унитаза, слегка «покувыркавшись» в потоке воды, остаётся в донной части чаши унитаза. Уменьшение реального среднего расхода на смыв в этом случае объясняется увеличенным гидравлическим сопротивлением тракта, по которому вода из бачка поступает в чашу унитаза.

Дело в том, что поток воды теряет свою и без того малую энергию в отдельных участках гидравлического тракта, в том числе и в канале под ободом унитаза с вертикальной подачей, поскольку он течёт как бы в открытом русле. Сначала вода проходит через начальную часть канала с резкими поворотами, а затем через очень зауженные каналы под ободом чаши унитаза. Последнее объясняется следующим. Обычно размеры обода унитаза выбираются исходя из геометрии сиденья унитаза. Пусть его размеры в сечении будут такими: высота — 50 мм, ширина — 45 мм. Толщина наращиваемых стенок керамической массы может составлять величину порядка 12 мм. Тогда отверстие в сечении будет иметь размеры примерно 26 X 21 мм, а площадь отверстия будет равна 5,46 см2. Приведённая площадь двух каналов под ободом унитаза будет составлять только примерно 11 см2, что значительно меньше площади патрубка, необходимого при проливке спускной арматуры в соответствии с требованиями ГОСТ 21485-94. Это всё вместе создаёт огромное гидравлическое сопротивление потоку и не обеспечивает качественного спуска.

Потери давления воды под ободом чаши в унитазах с вертикальной подачей воды в чашу иногда могут привести к появлению «косынки» на передней верхней части поверхности чаши. Одним из методов проверки на качество очищения и омывания поверхности чаши является перед спуском посыпание её мокрой поверхности опилками. И если поток под ободом унитаза окажется «вялым», то в центре верхней поверхности чаши опилки не смоются, так как поток «не дотянется» до этого места, а след от прилипших к поверхности чаши опилок будет похож на расправленную косынку.

Следует также отметить, что существенное уменьшение величины среднего расхода на смыв может также произойти, если в смывном бачке с кнопочным пуском и с нижней подводкой воды крышка бачка будет плотно прилегать к рёбрам бачка. При опорожнении смывного бачка под его крышкой, особенно при больших расходах, будет образовываться разрежение, что приведёт к уменьшению перепада давлений на спускном клапане.

В последних образцах зарубежных унитазов со сравнительно удовлетворительными качествами смыва обод чаши имеет в сечении значительно большие размеры, чем в отечественных унитазах, да и стенки фарфоровых каналов имеют толщину менее 12 мм. Отсюда и кажущиеся очень существенными вроде бы улучшенные смывные качества зарубежных унитазов. На самом деле при тщательном наблюдении они и не очень-то эффективно смывают, например, крошку пенопласта, сухие продукты жизнедеятельности животных или жир от спускаемого в унитаз бульона, а также окурки сигарет с фильтром.

Следует отметить, что плохие качества смыва могут проявиться и при средних расходах на смыв и больших — до 2 л/с. Это во многом зависит от способа доставки воды из-под обода чаши унитаза к каналу выпуска стоков.

Конструкция чаши унитаза также существенно влияет на качество транспортировки содержимого чаши унитаза в канализационную сеть. Поскольку в европейских унитазах сифонный эффект канала выпуска почти не проявляется, то большинство производителей унитазов стремятся сделать так, чтобы вода, поступающая из-под обода, проталкивала бы содержимое чаши в канал выпуска и далее в канализационную сеть.

В тарельчатых унитазах она это делает за счёт значительной по высоте вертикальной приёмной трубы и удачно подобранного её сечения. Вода и содержимое чаши унитаза в первый момент спуска значительно поднимают уровень воды в приёмной трубе, что обеспечивает проталкивание содержимого унитаза в канализационную трубу.

В воронкообразных же унитазах так не получается из-за того, что чаша имеет значительную расходящуюся кверху конусность. Чтобы поднять уровень воды в ней до нужной высоты, получающейся в тарельчатом унитазе, необходимы очень большие расходы (4-5 л/с) на смыв, величина которых ограничена возможностями современной спускной арматуры. Сейчас пока на экспериментальных образцах удаётся получить средние расходы на смыв не более 3,5 л/с.

В процессе проектирования унитаза на работу конструктора влияют разные факторы: предыдущие разработки, традиции, трудности экспериментальной проверки некоторых идей в реальных условиях работы, а также вмешательство в работу дизайнеров и руководителей разного ранга, не всегда понимающих некоторых тонкостей гидравлики. Например, желание сделать чашу больше похожей на горшок с каналом выпуска в его нижней части (рис. 1), но внешне очень привлекательных форм, приводит к следующему.

По пути воды под ободом унитаза с вертикальной подачей воды в чашу ей приходится терять часть объёма на омывание поверхности унитаза сзади и с боков. При выходе воды из-под обода унитаза в задней и боковых частях чаши вода сначала течёт вертикально (рис. 1а). Затем в донной части чаши боковые потоки принимают горизонтальную направленность, в центре они встречаются, и их вертикальная энергия гасится. Потоки же воды в передней центральной части в канале самого обода встречаются лоб в лоб, и после этого их движение принимает почти вертикальное направление. Небольшой участок пути (рис. 1б) этот суммарный поток сначала течёт вниз, прижимаясь к верхней части передней стенки чаши, а затем, слегка расширяясь, этот поток отрывается от неё, принимает почти горизонтальное направление, распыляется и уже с меньшей скоростью ударяется в почти вертикальную заднюю стенку чаши. Его вертикальная энергия также гасится. С точки зрения проталкивания воды в отводящий приёмный канал получается банальное плавное заполнение водой чаши со всеми вытекающими из этого последствиями. Поэтому всё более или менее плавающее содержимое чаши унитаза после завершения спуска в ней так и остаётся. И всё это потому, что вода из-под обода унитаза в приёмное отверстие канала выпуска стоков поступает не под напором, как хотелось бы этого, а потеряв вертикальную скорость, то есть, по сути, самотёком.

Если обратить внимание на унитазы компании «Густавсберг» (рис. 2), то можно заметить, что на виде спереди (рис. 2а) чаша имеет форму сходящегося книзу конуса. Кроме того, при спуске воды можно наблюдать, что из-под борта чаши в её передней части вытекает основная масса воды, которая и осуществляет проталкивание содержимого чаши в канализацию. Казалось бы, вот оно — решение проблемы! Однако такое мнение почти обманчиво. На самом деле на передней части конусообразной чаши в результате встречи двух потоков под ободом унитаза суммарный поток так же, как и в предыдущем случае, слегка отрывается от поверхности чаши и перед приёмным отверстием распыляется и расширяется, теряя скорость.

Однако (рис. 2б), несмотря на частичную потерю вертикальной скорости воды и некоторое изменение её траектории, унитаз фирмы «Густавсберг» всё-таки частично справляется с транспортировкой содержимого чаши в канализацию. Такая невысокая оценка подтверждается и тем, что содержимое плотностью 0,6 г/см3 и менее не очень охотно покидает чашу унитаза. Иногда даже с третьего или четвёртого спуска воды. Для справки — плотность фекалий здорового человека составляет величину порядка 0,8 г/см3. Нежелание плавающего «содержимого» покидать чашу унитаза имеет свои причины. Струи воды, попадающие на зеркало приёмного отверстия выпускного канала, должны по идее заталкивать содержимое в него, так как сами внедряются в его глубину. Однако одновременно появляются потоки обратного направления, так как поверхность входа в приёмный канал открытая. Поэтому эти потоки увлекают за собой плохо тонущие фракции и возвращают на дно чаши унитаза.

Для проверки и подтверждения изложенных наблюдений и выводов был проведён такой эксперимент. Почти полусферическую чашу унитаза, приведённого на рис. 1а и 1б, с помощью пластилина привели в состояние, близкое к обводам воронкообразной чаши. Понять, что в результате получилось, можно из рис. 1в и 1г. Исходная форма чаши была такой, как показано на рис. 1а и 1б, соответственно.

Испытания исходной чаши с новыми искусственными фекалиями, о которых будет рассказано несколько ниже, показали, что при наполнении смывного бачка до уровня 6 л не обеспечивалось удаление из чаши ни одной штуки из трёх. При наполнении бачка до уровня 9 л удавалось смывать только две штуки из трёх. И только при наполнении смывного бачка до уровня 12 л обеспечивался спуск всех трёх искусственных фекалий.

В доработанном унитазе, в соответствии с рис. 1в и 1г, все три фекалии смывались в канализацию при всех уровнях заполнения бачка, начиная с 6 л. При заполнении бачка 3 л воды смыв искусственных фекалий не происходил, как и в первом случае с исходным унитазом.

Следует отметить, что точечное распределение объёмов воды, вытекающей из-под разных участков обода, задача весьма сложная. Пока это решается за счёт формирования ширины щели между чашей и отбортовкой обода. Это происходит из-за коробления керамики в процессе отжига. Для получения необходимого зазора на каждом участке щели под ободом требуется очень высокие технологические условия отжига, что может обеспечить не каждое предприятие.

В процессе изготовления унитаза каналы в ободе могут деформироваться и сузиться так, что расходы в каждой половине обода могут оказаться разными. Тогда на выходе из-под обода поток будет направлен не к центру чаши, а несколько вбок. Это существенно ухудшит смывные качества унитаза.

Технология изготовления отверстий в керамике приводит к некоторому увеличению результирующего гидравлического сопротивления этих отверстий, а также к нарушению формы и геометрии вытекающих из отверстий струй. Кроме того, струи воды имеют сравнительно малую скорость из-за малого напора воды, поступающей из низко установленного бачка

Некоторые создатели унитазов с целью избавления от неприятности, связанной с не очень удачным поведением потока в области передней стенки чаши унитаза при прямом течении воды из-под обода, создают унитазы с душевой подачей воды в чашу из-под обода унитаза. Для этого вместо щели под ободом выполняется сплошная стенка, и в ней высверливаются отверстия, через которые вода из полости обода поступает в чашу унитаза. Однако и здесь появились свои проблемы.

Прежде всего, технология изготовления отверстий в керамике приводит к некоторому увеличению результирующего гидравлического сопротивления этих отверстий, а также к нарушению формы и геометрии вытекающих из отверстий струй. Кроме того, струи воды имеют сравнительно малую скорость из-за малого напора воды, поступающей из низко установленного бачка. В верхней части чаши струи вытекают из отверстий, не касаясь её стенок на длине примерно 4050 мм и не очищают её. Затем струи, касаясь поверхности чаши, из-за эффекта Коанда прижимаются к ней и, растекаясь по стенке чаши вширь, существенно теряют свою вертикальную скорость. В результате струи воды плавно опускаются на зеркало воды канала стока, фактически не создавая условий для транспортировки содержимого чаши унитаза в канализационную сеть. Кстати, если бы струи были бы более толстыми, например, 12 мм вместо 7 мм, то потеря их скорости при подходе к зеркалу выпускного канала значительно уменьшилась бы. Но тогда отверстия пришлось бы делать более редкими, что ухудшило бы и без того невысокое качество очищения верхней части поверхности чаши. И вообще, душевая подача воды в чашу компакт-унитаза не может обеспечить качественного смыва.

Из этого можно сделать вывод, что для обеспечения качественного смыва необходимо увеличение давления перед душевыми отверстиями в каналах обода чаши унитаза. И, конечно, чаша унитаза должна быть воронкообразной. Конечной целью этой задачи можно считать существенное увеличение среднего расхода на смыв и увеличение скорости струй воды, вытекающей из-под обода унитаза.

Кроме уменьшения гидравлического сопротивления каналов, подающих воду из смывного бачка в чашу унитаза, и повышения давления в смывном бачке, увеличения среднего расхода на смыв можно добиться за счёт увеличения высоты начального уровня воды в бачке. Однако и здесь возникают свои проблемы.

Учитывая ограничения по полезному объёму воды на смыв (6 л) и размеры полочки для монтажа смывного бачка, что сказывается на площади дна бачка, в большем количестве бачков уровень воды выше 170-180 мм поднимать не получается. Кроме того, с увеличением высоты уровня воды в бачке пропорционально увеличивается и усилие, необходимое для отрыва спускного клапана от седла. Это усилие лимитировано и должно составлять около 10 Н. Поэтому необходима спускная арматура, технические характеристики которой удовлетворяют потребителей с учётом высоты уровня воды в смывном бачке не менее 300 мм при существенном сужении глубины смывного бачка (размер бачка вдоль большой оси овала обода чаши унитаза). Этот размер определяется габаритами спускной и наполнительной арматуры и, как показала практика, не может быть уменьшен до размера менее 140-150 мм.

Учитывая ограничения по полезному объёму воды на смыв (6 л) и размеры полочки для монтажа бачка, что сказывается на площади его дна, в большинстве бачков уровень воды выше 170— 180 мм поднимать не получается. А с увеличением высоты уровня воды в бачке пропорционально увеличивается и усилие, необходимое для отрыва спускного клапана от седла

Большая высота уровня воды (300 мм) позволит частично решить проблему качественного спуска унитазов европейского типа. Это утверждение основано на результатах экспериментальных исследований макетных образцов новой наполнительной арматуры, разработанной специалистами ООО «Инкоэр».

На рис. 3 приведены полученные экспериментально графики зависимости величины среднего расхода на смыв при разных начальных и конечных уровнях воды в смывном бачке во время прямого спуска воды в открытую ёмкость. По оси абцисс отложены значения высоты уровня воды в бачке, но в литрах. При этом 8 л соответствуют высоте уровня воды в бачке, равного 215 мм, а каждый литр занимает высоту около 27 мм. Так удобнее для анализа. По оси ординат отложены значения среднего расхода на смыв в [л/с].

Как видно из графиков, при спуске воды до «дна» зависимость среднего расхода на смыв уменьшается с уменьшением начальной высоты уровня воды в бачке. И вообще, средний расход на смыв является среднеинтегральным значением мгновенных расходов, а поскольку уровень воды в бачке понижается, то и мгновенные значения расходов уменьшаются. Поэтому, чтобы иметь повышенный средний расход на смыв, следует использовать при спуске объёмы воды в верхней части смывного бачка. Из графика, приведённого на рис. 3 в нижней его части, видно, что при спуске от 6 л «до дна» средний расход воды на смыв составляет чуть более 2,5 л/с. Если же те же 6 л сливать от 8 до 2 л, то средний расход на смыв будет составлять уже чуть более 3 л/с. Слив же 3 л воды от 8 до 5 л уже обеспечит средний расход на смыв чуть более 3,5 л/с. Это следует из анализа показаний, приведённых на рис. 3 в верхней его части штриховыми линиями. Кружок в начале штриховой линии означает, с какого заполненного объёма бачка начался спуск.

Стрелка в конце штриховой линии показывает, при каком объёме воды в бачке закончился спуск. Положение этих штриховых линий определяет величину среднего расхода на смыв. По длине этих линий можно определить объём спущенной из бачка воды.

Следует напомнить, что эти данные получены при испытании новой модернизированной спускной арматуры со смывным бачком, не присоединённым к унитазу и без дополнительного патрубка на выходе из штуцера спускной арматуры. В реальных же условиях эти расходы могут существенно уменьшиться (от полутора до двух раз) в зависимости от величины гидравлического сопротивления тракта, по которому вода из смывного бачка поступает в чашу унитаза.

Для подтверждения этого и для сравнения на рис. 4 приведены экспериментально полученные графики средних расходов на смыв разных спускных арматур, испытанных без гидравлического сопротивления в спускном канале, а также установленных на один из реальных унитазов. Первая и вторая кривая получены, соответственно, для новой (1) и старой (2) наполнительной арматуры при свободном сливе воды из спускных отверстий арматур. Третья и четвёртая кривая получены, соответственно, для новой (3) и старой (4) спускных арматур, установленных с бачком на унитаз.

Это подтверждает, что установка спускной арматуры на унитаз приводит к существенному уменьшению её среднего расхода на смыв, да и арматуры постепенно совершенствуются, и у них увеличивается средний расход на смыв.

Новые сведения об особенностях процесса спуска воды из смывного бачка в чашу унитаза, а также специальная спускная арматура, разработанная и изготовленная специалистами ООО «Инкоэр» в виде макетных образцов, при установке на унитазы с неудовлетворительными смывными качествами со стандартной спускной арматурой существенно улучшали смывные качества таких унитазов. Эти качества смыва позволяли унитазам пройти комплекс испытаний в отделе технического контроля одного из фарфоровых заводов Подмосковья с получением оценки «годен к эксплуатации». Успешное испытание унитазов на качество смыва и высокое качество этих испытаний было получено благодаря применению разработанных в ООО «Инкоэр» принципиально новых искусственных фекалий по сравнению с теми, что рекомендовались в пунктах 7. 3 и 7.4 ГОСТ 13449-82.

Новые сведения об особенностях процесса спуска воды из смывного бачка в чашу унитаза, а также специальная спускная арматура, разработанная и изготовленная специалистами ООО «Инкоэр» в виде макетных образцов, при установке на унитазы с неудовлетворительными смывными качествами со стандартной спускной арматурой существенно улучшали смывные качества таких унитазов

Преимущество новых фекалий по сравнению с пока «узаконенными» заключается в следующем. Во-первых, они не разрушаются ни на каком этапе процесса спуска. Во-вторых, их свойства постоянны и не меняются со временем. В-третьих, их плотность несколько ниже средней плотности естественных фекалий. В-четвёртых, их не надо каждый раз изготавливать или подготавливать к испытаниям унитаза на качество спуска.

Новые искусственные фекалии после большого числа испытаний аналогичных, но отличающихся по размеру, форме и плотности, имеют форму шара диаметром 28-30 мм, плотность которого составляет 0,7 г/см3. Если такой шар снабдить петелькой из водостойкой проволоки и к ней привязать тонкий шнур, то специалисты, занимающиеся ремонтом и установкой унитазов, могут проверить качество смыва унитаза таким прибором. Для этого нужно закрепить свободный конец шнура, а шар положить в чашу унитаза. Если после завершения спуска шар уйдёт в канализационный сток, то его можно вытащить за шнур и порадоваться хорошему качеству смыва унитаза.

Последние образцы новых искусственных фекалий были изготовлены следующим образом. Из ударопрочного полистирола изготавливались полусферы с толщиной стенок 2 мм. Кроме того, также из ударопрочного 2 мм полистирола изготавливался диск по размеру внутреннего диаметра чаши. В его средней части первым метчиком нарезалась резьба (М4 или М5), в которую по плотной посадке вворачивалась стальная резьбовая шпилька. Её длина должна быть такой, чтобы с учётом веса шара и диска плотность всей конструкции составляла бы величину, равную 0,7 г/см3. Затем диск с резьбовой шпилькой вставляется между двумя полусферами, и всё это склеивается. Для этой цели лучше всего подходит «Ксилол».

Отметим, что новые искусственные фекалии можно изготовить и из любых других материалов. Главное — они не должны впитывать влагу, иметь форму шара с наружным диаметром от 28 до 30 мм и характеризоваться плотностью 0,7 г/см3, а также обладать не смещённым центром.

Найденный специалистами компании ООО «Инкоэр» способ увеличения среднего расхода на смыв за счёт использования для смыва объёмов воды, расположенных в верхней части бачка, является шагом вперёд в деле улучшения качества смыва компакт-унитазов европейского типа. Однако с его помощью дальнейшее улучшение смывных качеств уже невозможно, хотя их и можно оценить с точки зрения качества смыва как «хорошие», но не «отличные»! По крайней мере, качество очистки внутренней поверхности чаши унитаза всё же оставляет желать лучшего. С этой точки зрения возможности спускной арматуры уже почти исчерпаны. Поэтому дальнейшим шагом в этом направлении является отыскание технических решений, позволяющих повысить давление воды, поступающей из бачка в чашу компакт-унитаза.

Такой шаг в начале 2000-х годов сделала американская компания Flushmate, следы которой в Интернете сейчас затерялись. Эти работы с самого начала были инициированы с целью создания унитазов, которые потребляют на смыв малые объёмы воды. Сейчас уже трудно отыскать «концы» этой истории. Однако в памяти от событий 2010-х годов кое-что осталось (см. фото).

Специалисты компании умудрились в керамическом бачке разместить пластмассовый бачок, который являлся, по сути, гидропневмоаккумулятором без разделителя воздуха и воды для спуска. Керамический же бачок превратился в украшение унитаза, а также стал основанием для крепления рукоятки пуска. В герметично закрытый пластмассовый бачок, заполненный атмосферным воздухом, снизу через гидроредуктор давления из водопроводной сети поступала вода. Она заполняла этот бачок и сжимала находящийся в ней воздух до значений, обеспечивающих качественный спуск унитаза.

По-видимому, там были ещё какие-то клапаны, которые обеспечивали процесс спуска воды из бачка. Представляется также, что максимальное давление в бачке обеспечивалось только за счёт работы гидроредуктора давления.

Однако есть подозрения, что там отсутствовал предохранительный клапан, так как в 2011 году эти унитазы стали взрываться. Этих случаев были единицы, но были пострадавшие, получившие множественные ранения. Поэтому Flushmate отозвала более 350 тыс. смывных бачков из-за угрозы взрыва. Вообще эта компания и ранее отзывала 2,3 млн смывных бачков 1997-2008 годов выпуска в США и 9400 устройств в Канаде.

Конечно, в прессе появились различные неубедительные объяснения причин таких неприятных явлений как взрывы унитазов, но все они, по сути дела, пытались увести компанию от ответственности перед потребителями. Автор настоящей статьи по этому поводу имеет своё мнение, которое заключается в следующем. Прежде всего, следует перечислить обстоятельства, при которых происходили взрывы унитазов.

Во-первых, взрывы происходили после отключения водопроводных сетей для профилактических работ и последующего их подключения к потребителям. Во-вторых, из фотографии следует, что разрушения керамических изделий унитазов произошли после взрыва пластмассового бачка. Керамический бачок разрушился полностью, и его осколки явились причиной ранений потребителей. Чаша унитаза также имеет разрушения, но локальные, в основном в окрестности места крепления смывного бачка. В-третьих, взрывы бачков происходили в момент пуска спускной арматуры, первого и единственного спуска после подключения воды к водопроводной сети.

Всё это может случиться только в случае, если в системе отсутствует предохранительный клапан, ограничивающий давление в пластмассовом бачке.

Кроме того, большинство гидроредукторов давления очень плохо держат на заданном уровне редуцируемое давление, и при отсутствии потребления воды давление после редуктора, то есть в пластмассовом смывном бачке, может вырасти до давления в водопроводной сети. Неужели конструкторы не знали, что применять пластмассовые бачки, заряженные сжатым воздухом, нельзя?

Специалисты американской компании Flushmate умудрились в керамическом бачке разместить пластмассовый бачок, который являлся, по сути, гидропневмоаккумулятором без разделителя воздуха и воды для спуска. Керамический же бачок превратился в украшение унитаза, а также стал основанием для крепления рукоятки пуска

Наверняка давление в пластмассовом смывном бачке не должно превышать 0,03-0,05 МПа. На фотографии видны размеры смывного бачка. При таком давлении усилие отрыва верхней части от нижней части пластмассового бачка должно составлять до 800-1000 Н. Если же давление в бачке поднимется до давления водопроводной сети, например, до 0,5 МПа, то давление обязательно разрушит пластмассовый бачок, а сжатый воздух, расширяясь, разрушит керамический бачок с осколками. Это, конечно, не взрыв динамита, но явление очень опасное.

Следует отметить, что если бы потребитель и не произвёл бы пуска, то через некоторое время смывной бачок всё равно бы взорвался. Просто пуск как детонатор ускорил этот уже подготовленный процесс. Видимо, потребителю в тот момент сильно приспичило…

Как уже отмечалось выше, пластмассовый смывной бачок, по-видимому, не имеет эластичных элементов, разделяющих воду и воздух. Кроме того, подача воды в бачок осуществляется снизу. Это плохо. Вода также содержит воздух, который может выделяться и оставаться в бачке. Поэтому начальный объём воздуха будет сильно меняться от разных причин. При этом возможен и разный полезный объём спускаемой воды, в том числе и по причине нестабильности редуцируемого давления гидроредуктора. Однако это не так опасно. Опасно другое.

Следует отметить, что конструкция гидроредукторов давления такова, что у них имеется много недостатков [1]. Однако основным их недостатком с точки зрения надёжности и безопасности является недостаточно высокая степень герметичности их запорно-регулирующих элементов, то есть клапанов.

Если водопроводный кран с резиновой уплотнительной прокладкой начинает подкапывать, то оперативно устранить эту неисправность можно, завинтив кран потуже. В гидроредукторе же давления этого сделать невозможно, так как усилие прижима эластичной прокладки к седлу лимитировано и обеспечивается только усилием, которое зависит от площади поршня или диафрагмы, на которое действует редуцируемое давление. Соринки, попадающие в рабочий зазор клапана, являются главной причиной его негерметично сти. После отключения и последующего включения воды в водопроводной системе, отложившиеся ранее на стенках труб механические частицы срываются со стенок набегающим потоком воды и транспортируются к потребителям воды. Фильтры, которые стоят на вводах в квартиры, являются фильтрами грубой очистки и защитить потребителей от мелких фракций они не могут. Диаметральные же размеры чувствительных элементов в угоду модной сейчас миниатюризации конструкторы гидроредукторов стараются делать как можно меньшими. У большинства гидроредукторов величина диаметра чувствительного элемента составляет от 25 до 40 мм. Правда, в России выпускался гидроредуктор КФРД 10-0.2 с диаметром диафрагмы 60 мм. Он был единственным среди известных гидроредукторов давления для водопроводных систем, у которого не было проблем с герметичностью запорного клапана. Однако в 2015 году его сняли с производства.

Примерно в тоже время, что и американцы, в России независимо от них питерский изобретатель (заслуженный изобретатель СССР) Валерий Сергеевич Гурьянов начал создавать аналогичный унитаз, в котором давление в смывном бачке обеспечивалось также за счёт сжатого воздуха в нём. Воздух сжимался под напором воды и его давление также определялось настройкой гидроредуктора давления. Однако, в отличие от американского пластмассового, накопительный бачок В. С. Гурьянова изготавливается из нержавеющей стали и исключает возможность взрыва даже при плохой работе гидроредуктора давления. Система антивсплеска его унитаза решается также очень просто. Унитаз выполняется козырькового типа, а проблема удаления «мазов» на наклонной задней стенке обеспечивается за счёт отличного качества смыва поверхности чаши из-за увеличения скорости потоков, подающихся под относительно высоким давлением. Более подробно с устройством и работой этого унитаза можно ознакомиться в статье самого В. С. Гурьянова [2]. Кстати, ему принадлежат слова, с которыми трудно не согласиться: «Смывной бачок без принудительного давления работает так же плохо, как и поливальная машина с выключенным насосом».

В ООО «Инкоэр» также проводится работа по созданию инсталляционного унитаза, у которого давление в накопительном бачке обеспечивается с помощью ресивера, а отжатие эластичного разделителя осуществляется водой, поступающей из водопроводной системы через гидроредуктор давления. Целью этой работы является существенное улучшение качества смыва инсталляционных унитазов за счёт увеличения среднего расхода на смыв при полном спуске со строго тарируемым полезным объёмом, равным примерно 5 л и желательно ещё меньшим. При этом ведутся экспериментальные исследования по оптимизации чаши унитаза и элементов его обода, обеспечивающих более качественное очищение внутренней поверхности чаши и приёмного канала стока, а также более эффективную транспортировку даже плавающего и трудно потопляемого содержимого чаши в канализацию. В этой работе пока нет определённости с оптимальным вариантом системы антивсплеск. Может быть, подойдёт вариант В. С. Гурьянова? По крайней мере, система антивсплеск, которая используется во многих унитазах, связанная с уменьшением глубины приёмного отверстия в дне чаши унитаза, имеет существенный недостаток, хотя сравнительно удачно предотвращает всплеск. После опорожнения дно этого неглубокого отверстия требует очистки ёршиком с последующим спуском воды. Какое же это водосбережение?

Принципиальная гидравлическая схема устройства, подающего строго тарированный объём воды для смыва унитаза, приведена на рис. 5. Основным в нём является специальный гидропневмоаккумулятор 1 с эластичным разделителем воды и воздуха. Особенность этого разделителя в том, что он работает без «раздувания» и растягивания, обеспечивая тем самым длительный срок службы разделителя. Чтобы обеспечить относительное постоянство давления воздуха в гидропневмоаккумуляторе служит пневморесивер 2, который с пневматической камерой гидропневмоаккумулятора 1 соединяется с помощью пневмолинии 3.

Давление воздуха в такой пневмосистеме обеспечивается один раз и надолго любым насосом до заданного значения, позволяющего гидропневмоаккумулятору обеспечить подачу воды в чашу унитаза под давлением около 0,05 МПа.

Вода из водопроводной системы подаётся через запорную арматуру 4 и далее проходит через обратный клапан 5 и через гидроредуктор давления 6. От редуктора 6 вода, дросселируясь в сужающем устройстве 7, которое ограничивает расход воды в систему спуска воды, по гидролинии 8 поступает в гидропневмоаккумулятор 1 и к пусковому устройству 9. При нажатии на его кнопку пуска устройство подаёт воду в гидролинию 10, подключённую к горловине унитаза для подачи в его чашу промывочной воды. Пусковое устройство 9 в открытом состоянии имеет гидравлическое сопротивление значительно меньшее, чем гидравлическое сопротивление сужающего устройства 7. В закрытом состоянии оно абсолютно герметично.

Достоинством рассматриваемой инсталляционной системы также является возможность её монтажа в туалетные помещения любой конфигурации и формы, так как все основные громоздкие узлы и элементы можно устанавливать в любом месте и в любом положении, поскольку связь между ними осуществляется с помощью шлангов

Все элементы принципиальной схемы, кроме кнопки пускового устройства, размещаются за фальшстеной и не загромождают помещения, в которой может быть установлен приставной или подвесной унитаз. Работает такая система подачи промывочной воды в унитаз следующим образом. Как уже отмечалось, в пневморесивер 2 один раз и надолго предварительно закачивается воздух под давлением 0,05 МПа. Поэтому мембрана в гидропневмоаккумуляторе 1 в начальный момент будет находиться в крайнем верхнем положении. При открытии запорной арматуры 4 вода заполнит верхнюю часть гидропневмоаккумулятора 1, опустив его мембрану вниз. При нажатии же на кнопку пускового устройства 9 вода из гидропневмоаккумулятора под действием давления воздушной среды поступит в чашу унитаза и обеспечит качественный спуск.

В это понятие входит, как уже отмечалось выше, и транспортировка содержимого чаши унитаза в канализационную сеть, и омывание и очистка внутренней поверхности чаши унитаза, а также прочистка поверхностей выпускного канала. И всё это за один спуск воды объёмом 5 л. Такой показатель заложен в макет унитаза с инсталляцией. Однако этот показатель можно уменьшить и до 3,5 л!

В момент спуска воды из пневмогидроаккумулятора к его расходу может добавиться ещё и расход воды из водопроводной системы величиной меньше 0,1 л/с. Это мизерная величина по сравнению с основным расходом, равным примерно 3 л/с и несколько большим. Спуск воды объёмом 5 л длится чуть более 1,5 с. Поэтому пусковому устройству не нужна автоматика для ограничения времени спуска. Даже если потребитель замешкается и будет удерживать кнопку пуска дольше, например, 5 с, то через сужающее устройство 7 выльется в унитаз дополнительно до 0,5 л воды, что мизер по сравнению с 5 л воды. Если потребитель захочет сэкономить воду на смыв, то достаточно будет нажать на кнопку пуска и сразу же отпустить. Отсутствие автоматики продлевает безремонтные сроки службы и упрощает процесс управления пуском.

Достоинством рассматриваемой инсталляционной системы является также возможность её монтажа в туалетные помещения практически любой конфигурации и формы, так как все основные громоздкие узлы и элементы можно устанавливать в любом месте и в любом положении, поскольку связь между ними осуществляется с помощью шлангов, работающих при допустимо низких давлениях воды и воздуха.

Оговорка: гидропневмоаккумулятор 1 следует устанавливать так, чтобы штуцер подачи и слива воды находился бы в верхнем положении!

Следует также отметить, что при монтаже большинства современных компактных инсталляций унитазов возникают проблемы, когда их необходимо встраивать в инженерные шкафы, фановые трубы в которых размещены по центру стены.

В настоящее время проводится процесс патентования описанного выше устройства для обеспечения качественного и экономного спуска в инсталляционных системах унитазов.

регулировка, выбор, установка и его замена

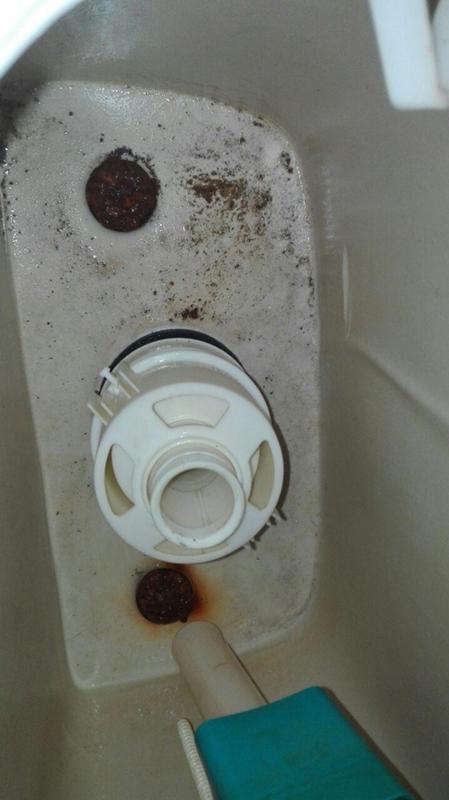

Неисправный сливной механизм не позволяет осуществить процедуру слива. За его работу отвечает специальный механизм. Чтобы разобраться в нюансах его работы, ремонта, необходимо детально познакомиться с самим устройством, его видами и прочими параметрами. Именно об этом мы сегодня с вами и поговорим в нашем материале.

Виды

Сегодня существует два вида сливных механизмов:

  • Однорежимный;
  • Двухрежимный.

В первом случае слив осуществляется путем использования всего объема жидкости, который имеется внутри бака.

Во втором есть две кнопки, отвечающие за слив определенного количества воды — большего и меньшего. Применение подобных систем оправдано, поскольку они экономят воду, не используя весь объем, когда в этом нет потребности.

Несмотря на различия по типу сливного механизма, принцип его работы остается одинаковым. По-разному лишь передается движение клапану, который запирает сливное отверстие.

Конструкция этого клапана определяет принцип его функционирования. В некоторых случаях этот клапан устанавливается на конце трубчатых штоков, которые выступают в роли перелива. В других моделях клапан закрывается и открывается за счет применения цепочек, выполненных из пластмассы или металла. Такой принцип удачным назвать нельзя, поскольку система часто выходит из строя.

Кнопки делят на два типа. Одни монтируются независимо друг от друга, другие обеспечивают открытие клапана за счет пластиковых рычажков.

Нюансы спускового устройства емкости для слива позволяют их друг от друга отличать. Как результат, имеется сегодня два вида:

  1. Боковой. Такой механизм актуален для емкостей с водой (баков), которые расположены высоко над чашей. Чтобы запустить, требуется специальная веревочка. Если же бак располагается низко, тогда сбоку предусмотрена кнопка.
  2. Верхний. Актуален для баков, устанавливаемых внизу или монтируемых в стену. Работает система за счет кнопок или головки. Они, в свою очередь, активируются ручным или автоматическим способом.

Основные элементы

Перед тем, как начать выполнять какие-либо ремонтные или профилактические работы, разберемся в самом устройстве слива.

Каждая модель унитаза оснащается двумя главными элементами — чаша и емкость, то есть бачок слива.

Сняв с бачка крышку, под ним вы увидите систему слива. Она включает в себя поплавок, рычажки и пломбы. Условно всю систему делят на две подсистемы — набор и слив.

Отпуская кнопку, сливное отверстие перекрывается, начинается поступление внутрь резервуара жидкости. При помощи поплавка регулируется уровень забора воды, а когда необходимо — кран перекрывается.

Разные производители выпускают разные конструкции, но от этого смысл работы слива меняться не будет.

Принцип работы

Как мы уже отметили, работа сливной системы зависит от функциональности двух подсистем — наборной и сливной.

Разобраться в тонкостях работы всего узла можно лишь путем отдельного рассмотрения каждого агрегата.

Набор воды

Арматура для регулировки подачи воды бывает разных видов:

  1. С боковой подачей. В таких случаях арматура монтируется вверху. Как правило, подобные системы встречаются среди отечественных производителей унитазов. Объясняется это дешевизной механизма. Но при этом он характеризуется повышенным шумом при работе. На моделях средней и дорогой ценовой категории предусматривается установка трубки. Через нее вода подается на дно, тем самым снижается уровень шума.
  2. С нижней подачей. Встречается данная система в унитазах зарубежного и нашего производства. Шум минимальный, чем объясняется популярность и востребованность системы.

Слив

Чтобы активировать слив, необходимо потянуть шток или нажать на кнопку. Самый популярный и современный вариант оснащается кнопкой и рычажком. Если бачок скрыт, то есть вмонтирован в стену, кнопку размещают на стене. Из-за этого подвесные унитазы обладают как преимуществами, так и недостатками. Характерная негативная черта — это сложность ремонта, поскольку до арматуры можно добраться лишь сквозь небольшое отверстие.

Кнопочная система имеет 1 или 2 режима, как мы уже отмечали. Для больших семей целесообразно приобретать вариант с двумя режимами, позволяющими смывать меньшее и большее количество жидкости, в зависимости от кнопки, на которую вы нажали.

Некоторые модели с двумя режимами работы выполнены с одной кнопкой. Здесь слив меньшего или большего объема зависит от того, насколько сильно была нажата кнопка.

Способы установки

Сегодня применяют несколько способов монтажа сливного бака. Каждый из них имеет свои нюансы, преимущества и недостатки.

  1. Фиксация выше чаши унитаза. С точки зрения эстетики не самый лучший вариант. Напоминает решения советских времен. Зато ремонту поддается легко, не требуется особых навыков. Плюсом является тот факт, что вода двигается вниз под силой притяжения, от этого чаша промывается эффективнее.
  2. Монтаж на унитазе или специальной подставке. Встречается подобный вариант чаще остальных. Для надежности крепления и избегания протечек между чашей и баком устанавливают прокладки из резины — манжетой. Эстетично, компактно, рационально.
  3. Монтаж в стену. Способ актуален лишь в том случае, если вы планируете капитальный ремонт для своего сантехнического узла. Для такого метода необходимо установить в стену емкость, а кнопку слива вывести наружу. Интересен тем, что видна только чаша. Это экономит пространство, обеспечивает более привлекательный внешний вид помещения. Но ремонт сложный, поскольку добраться до арматуры вы сможете лишь через отверстие под кнопкой слива на стене.

Запчасти

Приобретение запчастей для ремонта унитаза — это вполне естественная вещь. Многие неполадки решаются путем замены комплектующих, элементов арматуры или целых узлов.

К запчастям сливной системы можно отнести клапаны, систему перелива, грушу, кнопки, всевозможную арматуру, подающие гибкие шланги и даже полноценный бак. Ведь это керамическое изделие, а значит повредить его путем механических воздействий не составляет труда.

Конечно, некоторые компоненты поддаются ремонту путем использования эпоксидного клея, герметиков и так далее. Но специалисты не рекомендуют этого делать, поскольку большинство таких мини-ремонтов дают только временный эффект. Все равно менять деталь придется. Так почему бы сразу не приобрести новую запчасть? Это сэкономит вам время, силы, а также гарантирует возможность дальше спокойно эксплуатировать унитаз, не опасаясь, что в самый неподходящий момент временные меры превратятся в целую проблему.

Особенности выбора

Покупка запчастей — это вовсе не такой простой процесс, как может показаться. Наши советы помогут упростить решение задачи.

  1. Если у вас верхний слив, тогда узлы могут быть изготовлены из разных материалов. Лучше всего брать бронзовые или латунные. Это надежные, долговечные металлы, которые не боятся коррозии и воздействия химических веществ.
  2. В стандартных баках механизмы преимущественно раздельные. То есть отдельно выполнены клапаны слива и залива. Это существенно облегчает ремонт, не требует дополнительных затрат на покупку узла, который остался целым.
  3. Обязательно проверяйте качество изделий. Особое внимание к клапанам. Под собственным весом их срабатывание должно быть четким, узлы должны двигаться плавно, без препятствий. Если вы заметили, что появляется заедание, значит, такой элемент покупать не стоит.
  4. Покупая новые прокладки, обратите внимание на продукцию из силикона. Они отличаются прочностью, надежностью, в этом компоненте существенно превосходят резиновые аналоги. Согните их, разогните, сдавите. Хорошие детали не начинают трескаться, на них не образуются следы деформации.
  5. Придерживайтесь правила «дороже, значит лучше». Хорошие запчасти дешево стоить не могут, несмотря на высокую конкуренцию среди производителей, что заставляет их снижать цены.
  6. Если элемент усилен за счет каучука, это превосходно. Это говорит о высокой степени ответственности производителя за свой товар.
  7. Если выбрать плохие запчасти для слива, последствия окажутся не самыми приятными. Как правило, проявляются они в виде протечек.
  8. Изучите качество металлических изделий. На них могут быть сколы, трещины, царапины, нарушенная геометрия, откровенные следы сварки. Все это признаки плохих деталей.
  9. Если самостоятельно определиться с выбором трудно, действуйте максимально просто и грамотно. Снимайте поврежденный элемент со своего унитаза и несите его в магазин. Специалист поможет отыскать достойный аналог высокого качества. Но в таком случае вам нужно быть уверенным в том магазине, куда вы идете.

Возможные проблемы

Даже самые качественные и надежные системы слива с течением времени могут давать сбой. Как показывает практика, самые популярные проблемы — это постоянное поступление жидкости внутрь бака, либо утечка ее из емкости.

Причин тому может быть несколько:

  • Перекосился поплавок. Эта проблема наиболее проста в решении, поскольку ремонт в таком случаен е требуется. Откройте крышку, поманипулируйте поплавком, чтобы он встал на свое законное место. Хотя иногда сам запорный клапан не может сесть на свое седло. Исправить это можно вручную, заведя клапан в отверстие.
  • Механизм поплавка не срабатывает должным образом. Заполнение воды до требуемых в теории пределов, после которых, тем не менее, пополнение не прекращается. Проверьте исправность системы, подняв поплавок максимально вверх. Если при этом вода течь не перестала, новости не очень хорошие — придется менять поплавок.
  • Клапан запорного действия неплотно садится в седло, либо уплотнитель состарился. Проблема заключается в износе с течением времени уплотнителя. Он состарился, и поделать с ним уже ничего нельзя. Если вы прижмете клапан рукой, и при этом вода остановится, значит, виновник точно уплотнитель. Заменить его не сложно. Но бывают и другие причины, связанные с небольшим весом запорного механизма. Менять ничего не придется. Просто добавьте немного грузиков внутрь, что позволит утяжелить элемент.

Как видите, сливная система работает по-разному из-за особенностей конструкции, но суть принципа ее действия при этом не меняется.

Самое лучшее решение, позволяющее избежать поломок и неприятных протечек — это приобрести качественную сантехнику, а также периодически осуществлять профилактические мероприятия. Но самое главное — научитесь бережно обращаться с сантехникой. Никаких резких дерганий с чрезмерным усилием за веревки, никаких сильных надавливаний на кнопку, избегайте ударов по бачку. Рекомендуем поставить фильтр на патрубок, через который вода поступает из водопровода в резервуар. Он позволит задерживать крупные частицы, тем самым вы избежите засоров, чрезмерного износа элементов.

Как выбрать унитаз? 5+ полезных советов по выбору унитаза!

Деление унитазов по стоимости

На стоимость унитаза влияет несколько факторов. К ним относится тип изделия, форма чаши, материал изготовления, наличие или отсутствие определенных элементов, прямой или косой выпуск унитаза. Однако большее значение на формирование цены оказывает страна и непосредственно производитель. Здесь ценовая политика зависит от использования инновационных технологий и качества сырья, а также таможенных пошлин.

В целом все унитазы представлены в трех вариантах, о которых нужно узнать, перед тем как выбрать хороший унитаз для дома. В частности, речь идет о следующем:

  • Бюджетные изделия.
  • Оборудование среднего ценового класса.
  • Сантехника, относящаяся к классу люкс.

Бюджетным вариантом можно назвать основную массу унитазов, выпускаемых в России на промышленном уровне. Однако решая, какой унитаз лучше выбрать для дома, не стоит делать вывод, что все изделия характеризуются низким качеством. В этом случае учитывается отсутствие таможенных сборов и незначительные транспортные расходы. Что касается импортных изделий, то их также можно приобрести по доступной цене при условии, что производитель имеет филиал на территории России.

Чтобы ответить на вопрос, как правильно выбрать унитаз для квартиры, важно понимать, изделия, изготовленные на территории Китая, также можно отнести к бюджетному варианту. Эти изделия характеризуются средним качеством по вполне доступной цене. В целом можно сделать вывод, что для общественных помещений средней проходимости бюджетный вариант является оптимальным решением.

Унитазы, для которых характерно наличие средней цены, в основном производятся в Финляндии, Чехии и Польше. И лишь небольшое количество изделий можно встретить турецкого или испанского производства. Это нужно принимать во внимание при решении задачи, как выбрать унитаз, какой лучше производитель.

Унитазы, относящиеся к элитному классу и продаваемые на территории России, представлены моделями германских, австрийских и шведских производителей. Именно в этих странах производится сантехническое оборудование самого высокого качества.

На что ещё обратить внимание

Если вы определились с выбором, приняв во внимание вышеперечисленные параметры, стоит обратить внимание на следующие нюансы.

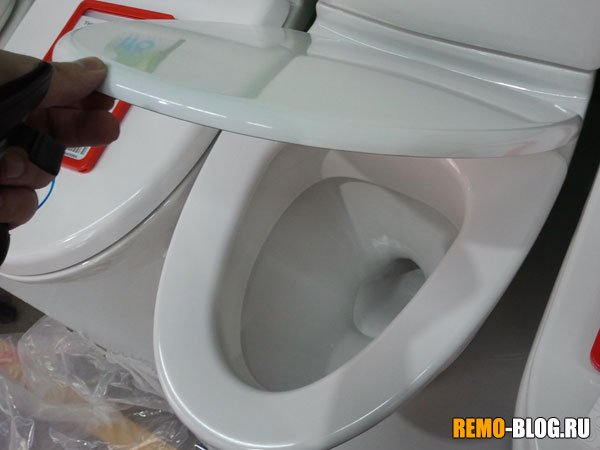

Осмотрите поверхность на наличие царапин, сколов или других механических повреждений.

Проверьте наличие эмали под ободком. Её отсутствие не критично, но лучше выбрать модель, у которой она есть.

Проверьте комплектность сливного бачка. Он комплектуется сливной арматурой и клапаном наполнения.

Для крепления напольного унитаза должны поставляться дюбеля с винтами ? 8мм. и 10мм.

И помните, дорогая импортная модель не всегда лучше, такой же, отечественной — в стоимость импортных товаров включен таможенный сбор.
