Какие бывают топоры: какие бывают формы? Особенности бородовидных моделей и топора-мультитула. Разновидности и их назначения

какие бывают формы? Особенности бородовидных моделей и топора-мультитула. Разновидности и их назначения

Топор – это приспособление, которое используется еще с глубокой древности. С давних пор это орудие было основным инструментом труда и защиты в Канаде, Америке, а также в африканских странах и, конечно же, в России. На сегодняшний день промышленность предлагает широкий ассортимент топоров самых разнообразных форм и размеров, каждый из них имеет свое функциональное предназначение.

Виды форм

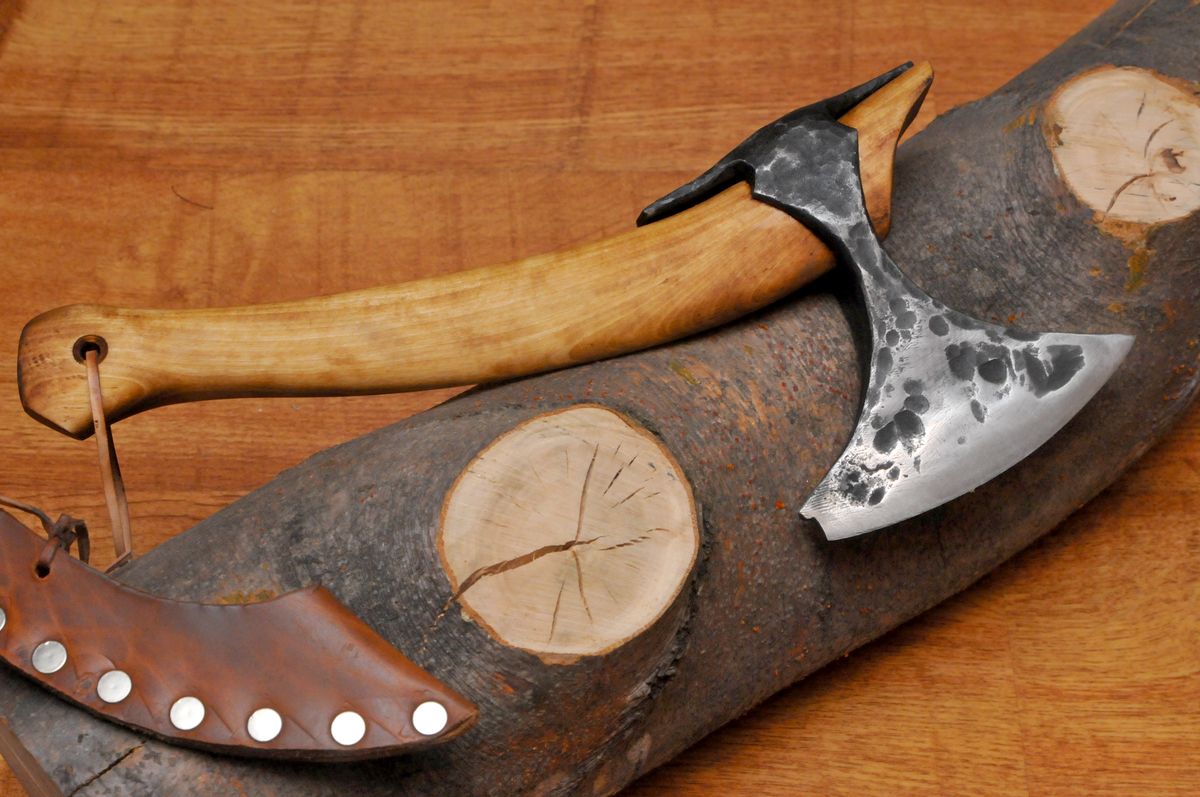

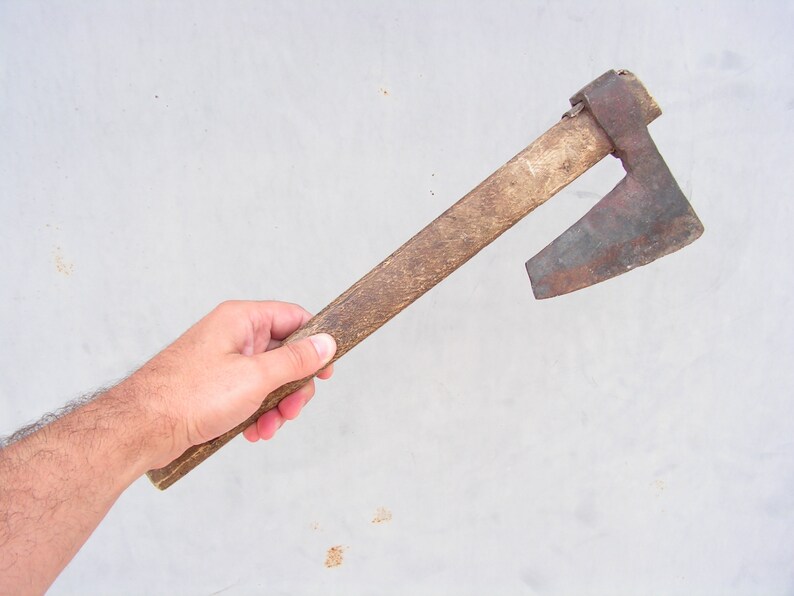

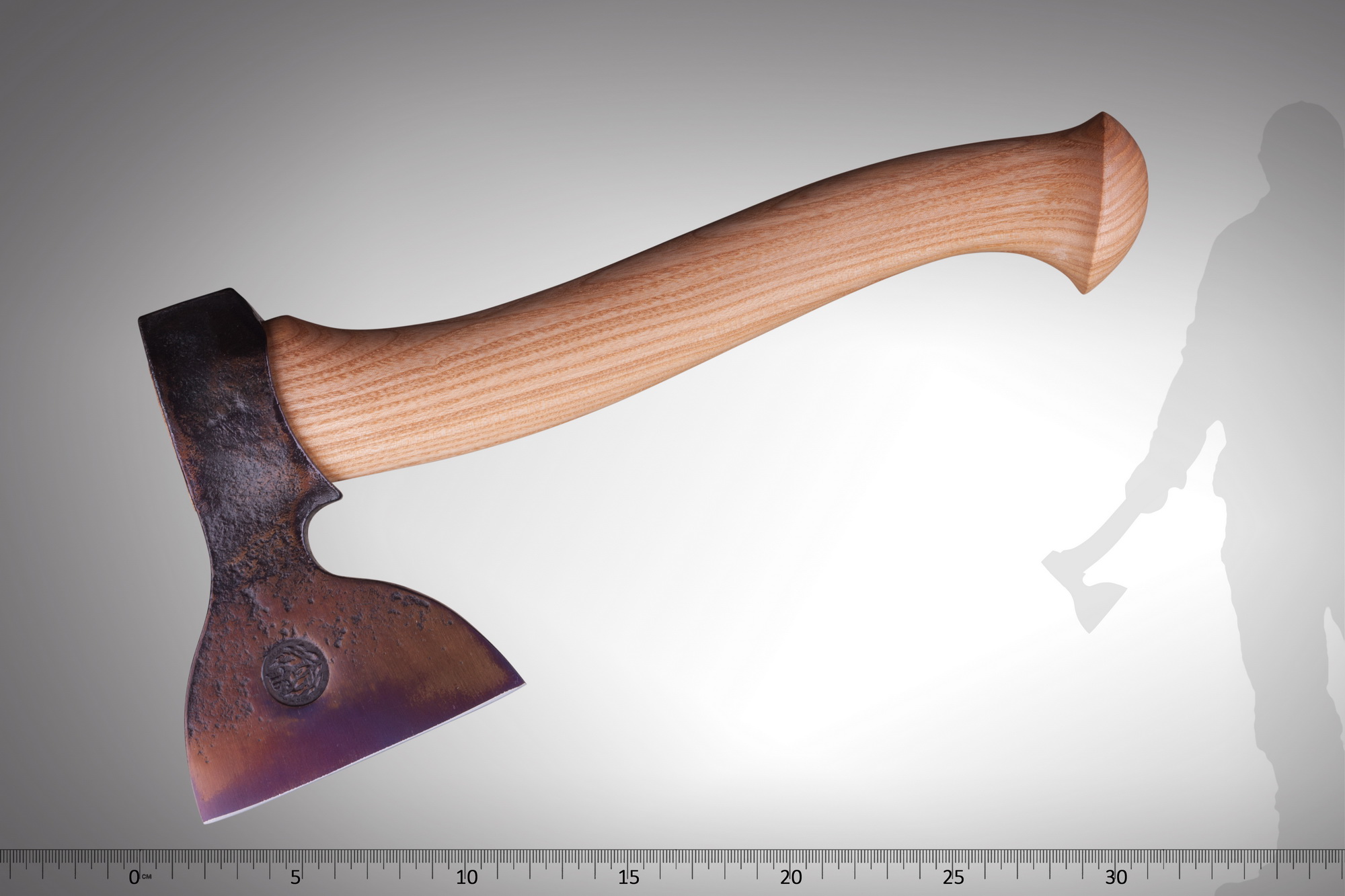

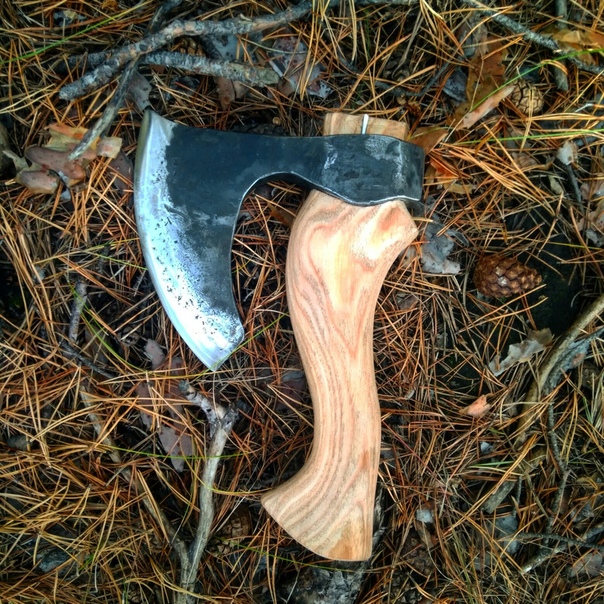

Старинные топоры имели бородовидный тип обуха, то есть передняя часть лезвия была расширена снизу, а в противоположной части образовывалась выемка. Такие изделия были довольно популярны в европейских странах, где повсеместно использовались как хозяйственный инструмент, так и в качестве боевого оружия. Современные топоры, как правило, имеют прямую либо закругленную форму.

Первые используются для грубого вала леса, а вторые – для обработки дерева. Топорища подобных инструментов производят из наиболее твердых пород – березы, клена, а также граба или ясеня, на используемых материалах не должно быть ни трещин, ни сучков, ни какой-либо гнили.

Самый распространенный вид топора – это плотницкий, который известен еще со времен СССР.

Его лезвие имеет такую форму, которая позволяет максимально удобно работать с различными деревянными заготовками и маленькими бревнами. Однако в условиях дикого леса такой топор не годится – им довольно сложно срубить ствол дерева либо же большую ветку, именно поэтому были созданы более легкие топоры, лезвие которых имеет чуть более округлую форму. Наиболее востребованы финские модели: их лезвие с одной стороны закруглено, а с другой – имеет выемку.

Этим приспособлением можно не только валить лес, но и колоть дрова, что очень актуально в условиях тайги или длительного пешего похода в любой другой местности.

Примечательно, что округлые лезвия обычно имеют очень интересную заточку, благодаря чему становятся по-настоящему многофункциональными.

Еще одна разновидность топоров получила название таежные, лезвие этих инструментов используется для резки твердой древесины. Форма лезвия так же, как и у финского, закруглена, но, кроме того, лезвие располагается под довольно острым углом по отношению к топорищу – это делает удары гораздо более результативными, поскольку в дерево в первую очередь вонзается верхний край обуха. Весьма похожим строением обладает инструмент марки «Олень», форма которого практически идентична, но масса гораздо меньше.

Основные разновидности и их назначение

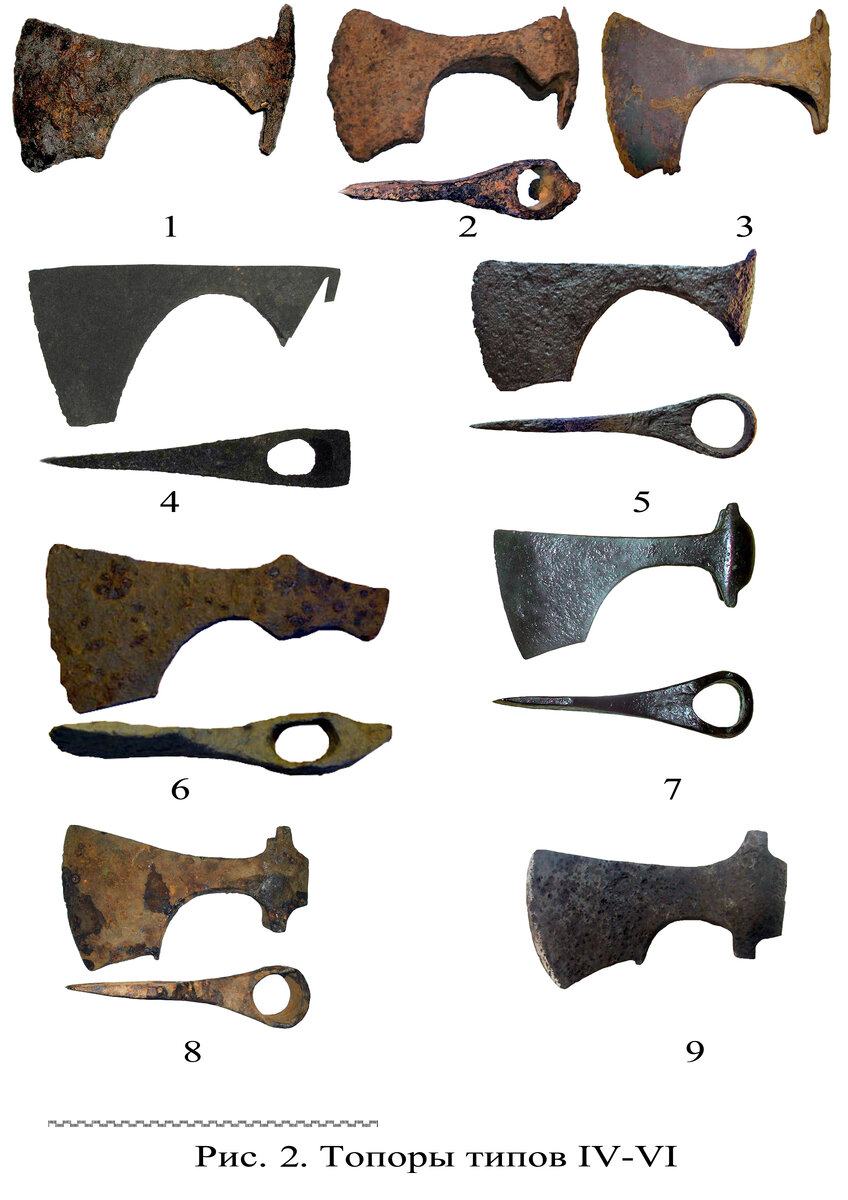

Теперь немного исторических фактов. Человечество изобрело топоры еще в древние времена. Однако первые инструменты были неудобными, крайне тяжеловесными и недолговечными. Обойтись без них люди не могли, поскольку им нужно было строить жилье, вырубать орудия труда и охотиться на дикого зверя. Да и диких животных отгонять от добычи приходилось вручную. Инструмент быстро ломался, и приходилось делать новый. В эпоху неолита научились шлифовать его поверхность, а еще через несколько тысячелетий начали делать топоры из меди.

Только когда было открыто железо, появился некий прообраз современного топора – металлический с деревянной рукоятью.

Основной частью такого приспособления было рубило из железа, которое насаживали на хорошо обтесанную палицу. С течением времени топоры разделились по своему функциональному предназначению. Самые тяжелые модели трансформировались в мощное боевое оружие, и за счет его высокой рубящий силы и низкой стоимости стали главным орудием ополчения. Более легкие модели стали использовать в хозяйственных целях, на них и остановимся чуть подробнее.

Прежде чем говорить о том, какие виды топоров существуют, необходимо отметить основные параметры, которые отличают их друг от друга, а именно:

• масса инструмента;
• тип лезвия;
• форма и качество топорища;
• метод насадки.

Начнем с главного – веса. Наименьший порог инструмента соответствует 900 г. Безусловно, есть такие топоры, которые весят меньше, но их функционал непонятен – в большинстве случаев это не топоры, а просто туристические топорики, которыми можно срубить тонкие ветки и заточить колья под палатку.

Как правило, они оптимальны для однодневных прогулок, а для длительных пеших походов не годятся. Вес надежного топора должен варьироваться от 900 до 1600 г. В этом случае возможно рубить сучья среднего размера, да и орудовать инструментом этой массы гораздо проще, поскольку лесоруб чувствует, как он «фиксируется» в руке. Подобные топоры используются в жилищном малоэтажном строительстве и отделке.

Если вам требуется рубить большие деревья и колоть крупногабаритные дрова, то следует отдать предпочтение моделям массой более 2,3 кг – обычно такие лезвия дополняют удлиненным топорищем, благодаря чему мощность удара возрастает.

Принципиальное значение имеет и качество используемой стали, тут все очевидно – чем более прочное сырье использовалось, тем дольше служит топор, кроме того, лезвие дольше будет оставаться заостренным, на нем долгое время не появятся никакие сколы, трещины и другие деформации. Очень важной частью топора считается его рукоятка, а также способ её насадки. Для качественного удара лучше брать инструмент с ручкой 50-80 см, а если удар должен быть точечным – то выбор нужно сделать в пользу моделей с укороченным топорищем.

Остановимся подробнее на наиболее востребованных видах топоров.

Хозяйственный

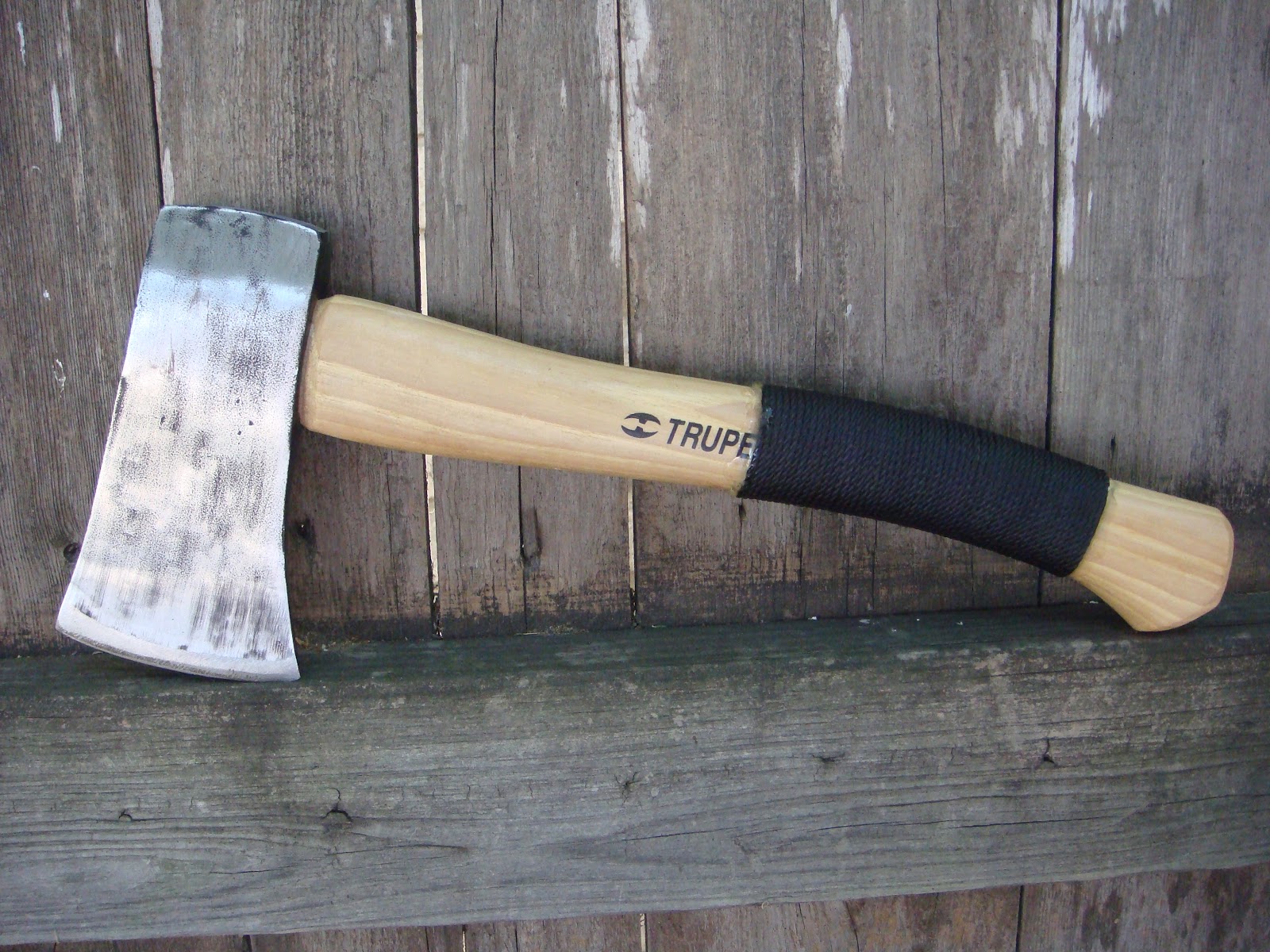

Хозяйственный топор весит менее килограмма. Его отличает прямая острая режущая кромка – этот инструмент используется для чистовой обработки различных деревянных заготовок и обтесывания дерева. От него не требуется рубка твердых стволов, потому и массивный обух ему не нужен. Эти топоры весьма острые, они затачиваются почти как бритва.

Плотницкий

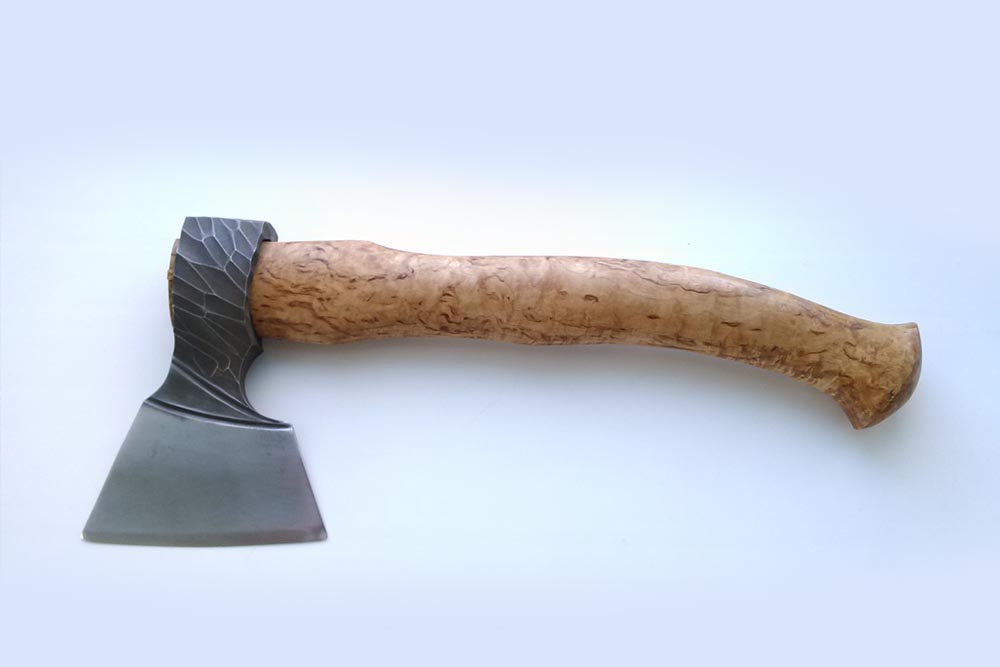

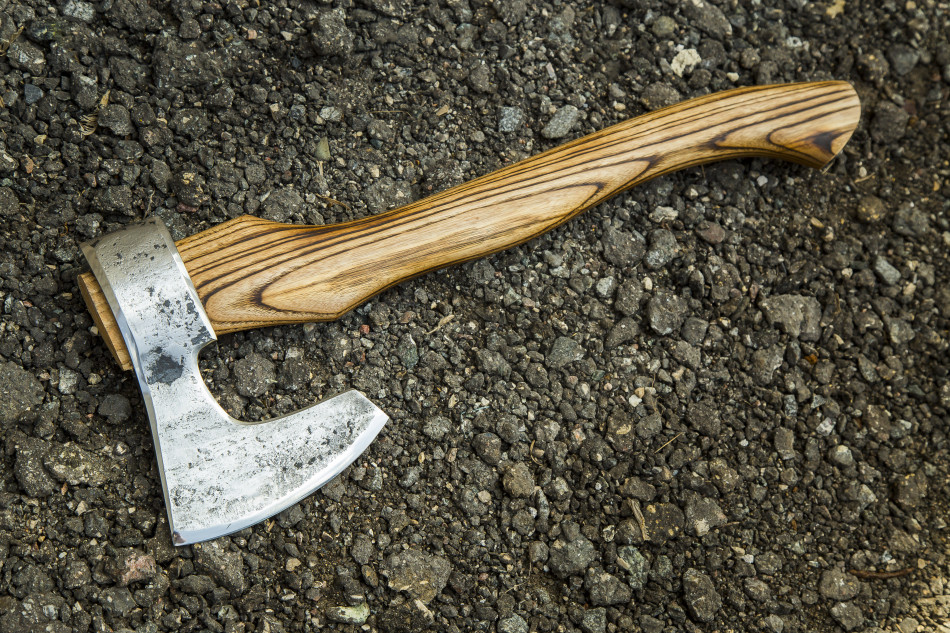

Этот топор считается универсальным инструментом обработки древесины. Его отличают тонкое, хорошо заточенное лезвие и малый вес, благодаря чему при помощи такого инструмента можно выполнять самый широкий круг задач, в том числе вырезку пазов и подгонку параметров колоды под необходимые габариты.

Такой топор имеет форму прямой, немного удлиненной юбки, масса равняется 1200-1300 граммам, а угол заточки лезвия составляет 20-30 градусов.

Углы в 30 градусов считаются более универсальными, так как позволяют колоть нетвердую древесину и обтесывать деревянные детали. Более острый угол в 20 градусов приближает его к хозяйственному, а более тупой – к колуну.

Колун

Колуны – это тяжелые массивные орудия с довольно широким лезвием, они нужны для колки бревен. Металлическая часть этого орудия отличается довольно тупой заточкой, угол спусков составляет порядка 30 градусов. Вес варьируется от 2 до 3 кг, реже встречаются инструменты весом 5 кг. Рукоять длинная – от 80 см и больше.

Это обусловлено особенностями эксплуатации инструмента – обычно его обхватывают двумя руками и делают высокий замах, в этом случае, чем длиннее рукоять, тем сильнее бывает удар.

Специальные модели

Для решения некоторых задач созданы отдельные варианты топоров. Рассмотрим их.

Для валки леса

Топоры, которые используют для валки леса, обычно являются наиболее длинными – минимальная длина топорища составляет 90 см, а масса инструмента достигает 3-3,5 кг. Такая длинная рукоять позволяет обеспечить необходимые параметры размаха и силы удара, благодаря чему работы по заготовке дерева проводятся быстрее.

Следует отметить, что работать подобным топором довольно сложно, потому это занятие сопряжено с большими физическими усилиями лесорубов.

Для рубки мяса

Для рубки мяса больше всего подходят топоры с довольно широким и идеально ровным лезвием. Обычно оно оттачивается под таким углом, который уберегает режущую кромку от быстрого разрушения при постоянном контакте с твердыми жесткими костями. Ручка этого топора обычно короткая и выдвигается вниз к режущей кромке, именно поэтому приспособление позволяет наносить очень точные режущие удары.

Двусторонний

Двусторонние топоры нашли свое применение при разрубании деревянных заготовок, подготовки дров и осуществлении разнообразных монтажных работ. Рабочая часть подобного инструменты имеет два лезвия, в большинстве случаев они выполняются из кованой стали с использованием метода двойной термообработки. Рукоять выполняется из твердой древесины, чаще всего из орешника.

Пожарный

Топоры повсеместно применяют в работе служб спасения, в частности, пожарные используют две разновидности топоров – поясные и штурмовые. На обухе поясного инструмента имеется довольно острый колышек, который необходим для сбивания замков и выбивания стеклопакетов. Кроме того, этот крюк может загоняться в различные поверхности, чтобы удержать его в стене либо на крыше. Обычно пожарные топоры окрашивают в черный и красный цвета, хотя нередко можно увидеть желтые вставки. Топорище покрывается прорезиненными накладками, которые защищают руки от ожогов. В отличие от поясных моделей, штурмовые гораздо больше в размерах, но форма их очень похожа.

Они используются для выбивания тяжелых дверей и разрушения любых препятствий, которые могут помешать эвакуации.

Обух часто имеет крючок, а может быть плоским, подобно кувалде. Этот тип оружия является обязательной комплектующей деталью любого пожарного щита, которые, согласно требованиям норм техники безопасности, должны располагаться во всех общественных местах.

Походный

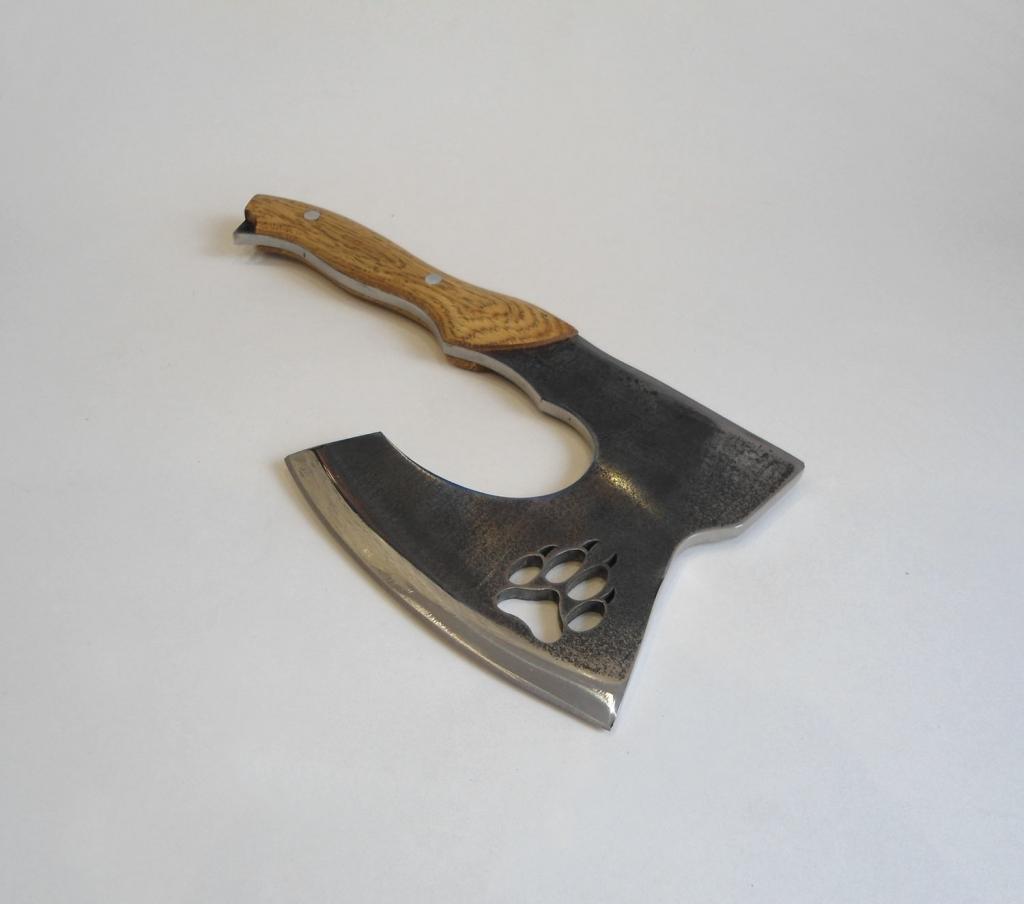

Туристический топор носит название мультитул и отличается большим разнообразием моделей. Отличительная их черта – небольшой вес, что и неудивительно, учитывая, что инструмент приходится тащить на спине по много часов. Ручка такого топора обычно становится довольно удобным хранилищем различных мелких вещей, которые необходимы в любом походе. При помощи туристического топора рубят разные ветки, сваливают небольшие деревья и даже раскалывают камни для создания очага. Обычно они комплектуются чехлами, которые защищают человека от травм во время переноски инструмента.

Отдельной разновидностью туристических топориков являются ледорубы.

Они представляют собой довольно компактные и легкие приспособления, которые необходимыми для врезания в толщу льда, если имеет место восхождение к заснеженным вершинам. Это альпинистское снаряжение делают двусторонним, при этом одна часть напоминает хорошо заточенный крюк, а вместо обуха, выполняется острое лезвие, размещенное перпендикулярно рукояти – такое строение оптимально для формирования углубления во льду. Армейский топор тоже может пригодиться в походе. Его повсеместно используют для подготовки бревен для очага, выкапывания траншей, забивания колышков палатки, а также в качестве орудия защиты.

О том, как правильно выбрать топор, смотрите в видео ниже.

Виды топоров и их характеристики | Лучшие статьи, обзоры и новости

Топор — это приспособление, которое используется еще с глубокой древности. С давних пор это орудие было основным инструментом труда и защиты, а также использовалось как боевое оружие. На сегодняшний день топоры имеют самые разнообразные формы и размеры, и каждый из них имеет свое функциональное предназначение. Современный горожанин редко использует топор в быту, но такой инструмент всегда найдёт применение на даче, в походе или в ремесле, поэтому важно понимать, какой топор для каких целей подходит. Поэтому мы попробуем рассказать вам о всех особенностях и различиях современных топоров.

Для начала немного истории:

Первые известные человечеству топоры были неудобными, крайне тяжелыми и недолговечными. При этом они являлись основным орудием труда, поскольку людям постоянно нужно было строить жилье, изготавливать другие орудия труда и охотиться на дикого зверя. Да и диких животных отгонять от добычи приходилось вручную. Инструмент быстро ломался, и приходилось делать новый. В эпоху неолита научились шлифовать его поверхность, а еще через несколько тысячелетий начали делать топоры из меди.  Основной частью такого приспособления было рубило из железа, которое насаживали на хорошо обтесанную палицу. С течением времени топоры разделились по своему функциональному предназначению. Самые тяжелые модели трансформировались в мощное боевое оружие, и за счет его высокой рубящий силы и низкой стоимости стали главным орудием ополчения наряду с копьём. Более легкие модели стали использовать в хозяйственных целях, на них и остановимся чуть подробнее.

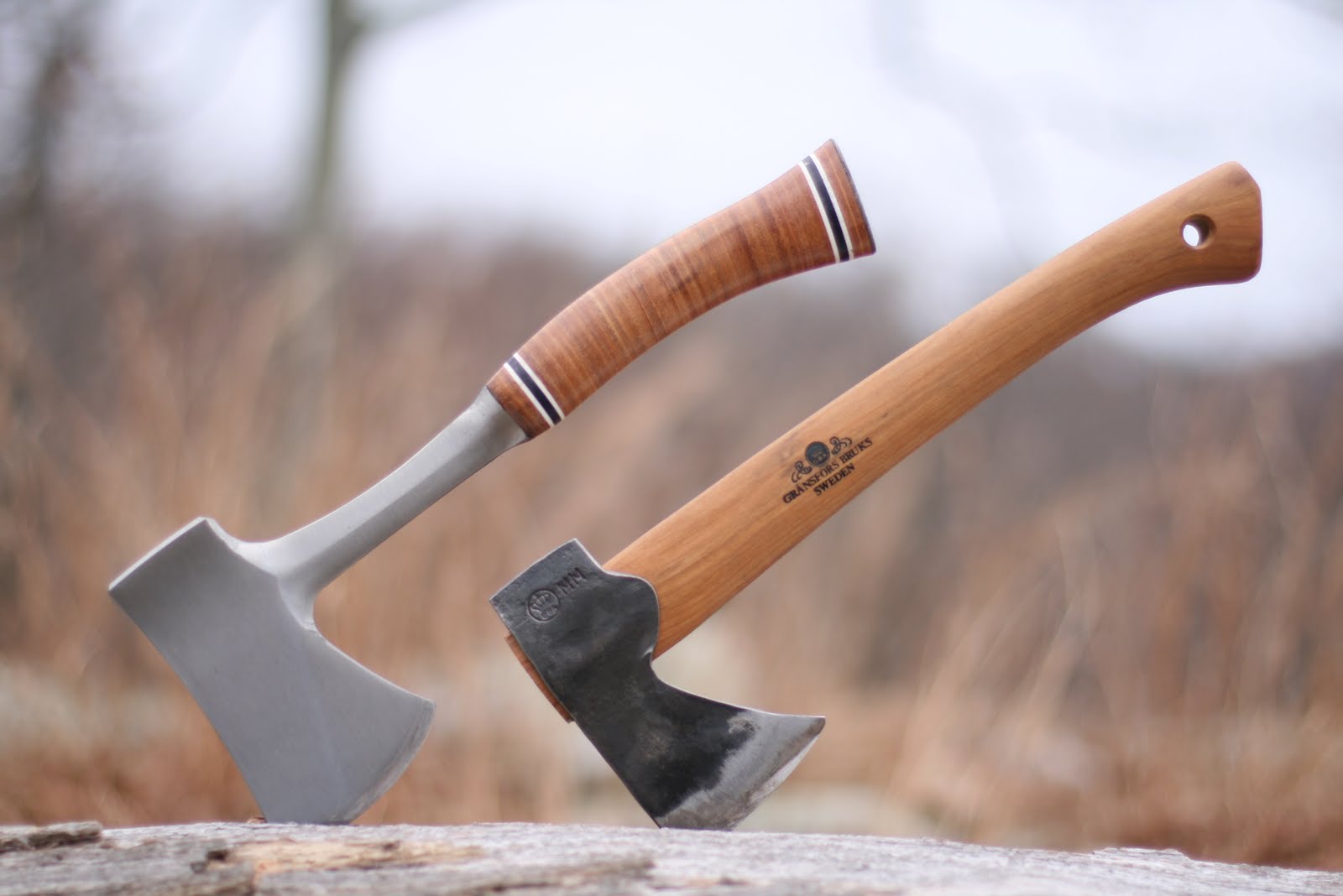

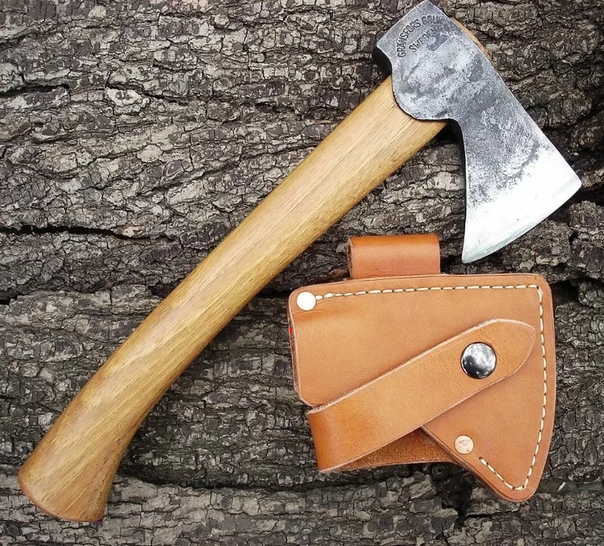

Туристический топор

Также известен, как «походный». Для городского жителя, пожалуй, это один самых привычных типов топоров. Рубит, колет и запросто помещается в рюкзаке. Что еще нужно скауту или туристу в захватывающих путешествиях?

Отличительная черта туристического топора — небольшой вес, что и неудивительно, ведь инструмент приходится носить с собой по много часов. Топорище такого топора обычно становится довольно удобным хранилищем различных мелких вещей, которые необходимы в любом походе. При помощи походного топора рубят разные ветки, сваливают небольшие деревья и даже раскалывают камни для создания очага. Обычно они комплектуются чехлами, которые защищают человека от травм во время переноски инструмента.

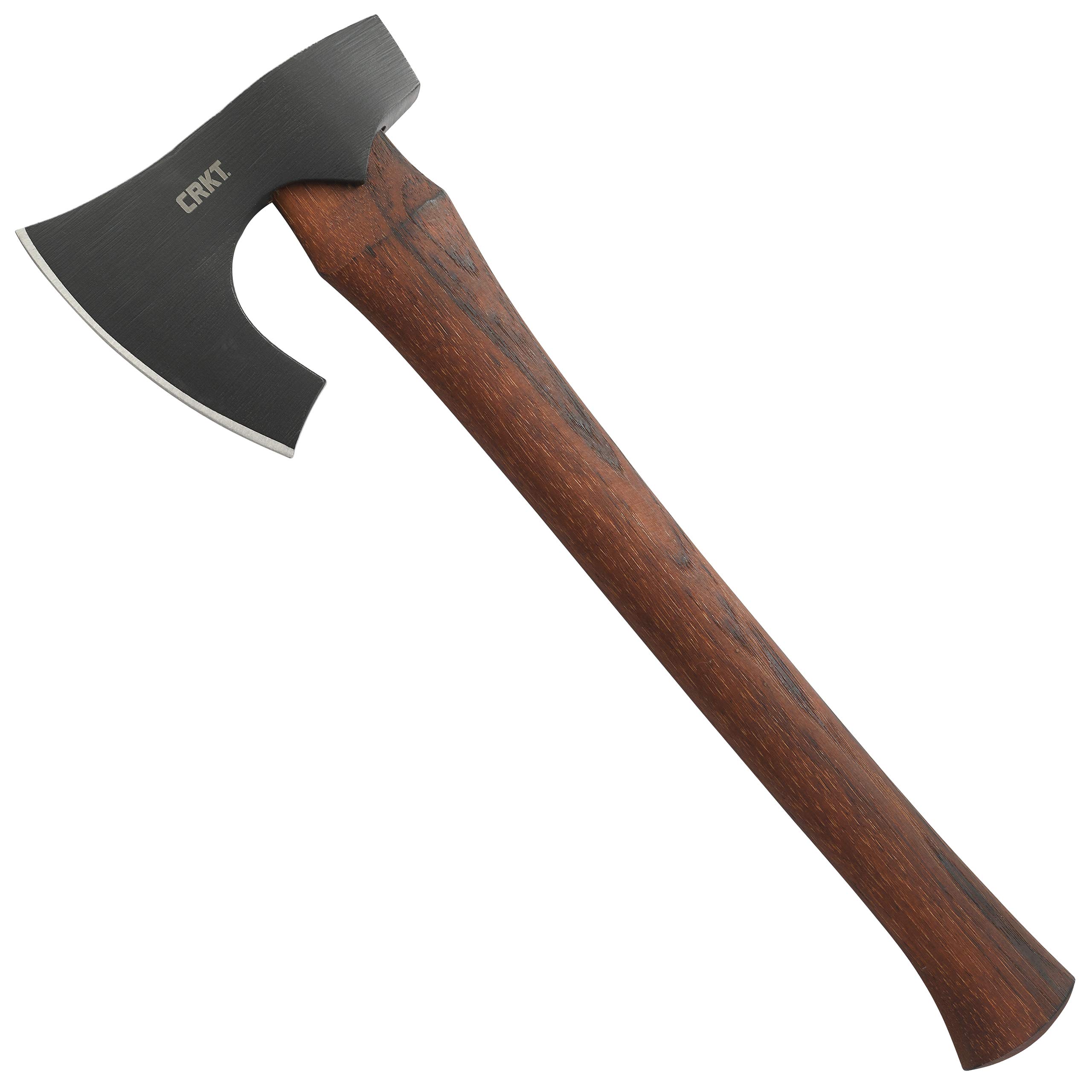

Туристический топор CRKT Black Powder — отличный универсальный инструмент.

Плотницкий топор

Тоже одна из самых популярных разновидностей современных топоров. Имеет прямую рукоять и широкое лезвие с прямой тонкой режущей кромкой. Главное предназначение — это возможность сделать ровную рубленую поверхность. Он должен как бы резать, а не раскалывать древесину. Этот топор считается универсальным инструментом обработки древесины. Его отличают тонкое, хорошо заточенное лезвие и малый вес, благодаря чему при помощи такого инструмента можно выполнять самый широкий круг задач, в том числе вырезку пазов и подгонку параметров колоды под необходимые габариты.

Такой топор имеет форму прямой, немного удлиненной юбки, масса равняется 1200-1300 граммам, а угол заточки лезвия составляет 20-30 градусов. Углы в 30 градусов считаются наиболее универсальными, так как позволяют колоть нетвердую древесину и обтесывать деревянные детали. Более острый угол в 20 градусов приближает его к хозяйственному, а более тупой — к колуну.

Топор для плотника и ремесленника — Prandi Hatchet German 14

Разновидность плотницкого топора — ремесленный топор. Это специальный инструмент для художественной обработки древесины. У него округлое широкое лезвие с выемкой у основания и фаской с правой или левой стороны (используется в качестве опоры при резьбе). Также встречаются топоры с односторонней заточкой лезвия и выгнутой в сторону рукояткой для аккуратного тесания бревен и планок.

Колун

Наверняка, многие при слове «топор» представляют лесоруба, который колет дрова массивным топором на длинной ручке. Этот топор называется колун. Это очень тяжелые топоры со смещенным центром тяжести и особой формой лезвия.

Металлическая часть этого орудия отличается довольно тупой заточкой, угол спусков составляет порядка 30 градусов. Клинообразное лезвие легко и быстро входит в древесину, а широкая часть легко раскалывает полено на части.  Вес варьируется от 2 до 3 кг, реже встречаются инструменты весом 5 кг. Длина рукояти начинается от 80 см и больше. Это обусловлено особенностями эксплуатации инструмента — обычно его обхватывают двумя руками и делают высокий замах, в этом случае, чем длиннее рукоять, тем сильнее бывает удар. Но встречаются и одноручные колуны.

Надёжный колун — Hultafors Splitting Axe

Топор лесоруба

Если колун предназначен для рубки дров, то топор лесоруба используется непосредственно для валки деревьев. Хоть на сегодняшний день появилось множество инструментов и машин, способных быстро и легко валить лес, классический топор до сих пор не потерял актуальности.

Топоры, которые используют для валки леса, обычно являются наиболее длинными — минимальная длина топорища составляет 90 см, а масса инструмента достигает 3-3,5 кг. Такая длинная рукоять позволяет обеспечить необходимые параметры размаха и силы удара, благодаря чему работы по заготовке дерева проводятся быстрее. Следует отметить, что работать подобным топором довольно сложно, потому это занятие сопряжено с большими физическими усилиями лесорубов.

Инструмент для валки деревьев — Cold Steel 90TA Trail Boss

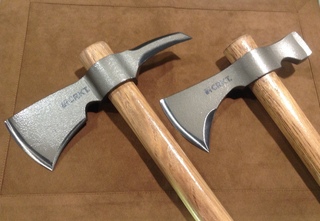

Томагавк

Специфическая разновидность топоров — потомок традиционного боевого оружия североамериканских индейцев. Современные томагавки часто называют «тактическими» топорами за их необычный вид и спорную функциональность. В целом, их можно считать подтипом туристических топоров, ведь они выполняют те же функции — они лёгкие, относительно компактные, подходят для мелкой лагерной работы. Главное отличие томагавка от своего туристического собрата — он хорошо приспособлен для метания, как и его боевой предок. Сложно представить, как такое свойство сможет пригодиться в быту, но для развлечения и хобби самое то.

SOG Survival Hawk тоже неплохо подойдёт для туризма.

Специализированные топоры

Есть также огромная разновидность топоров узкого назначения, используемых в рамках определённых профессий. К таким видам можно отнести: топор для рубки мяса, пожарный топор, ледоруб, сапёрный топор, кровельный топор, тесло, топор-кувалда и многие другие.

---

Даже не смотря на большую разновидность, может показаться, что топор всё равно остаётся орудием универсальным, но при выборе всегда следует определиться, для каких целей вы собираетесь использовать топор. Вряд ли будет хорошей идеей взять в поход большой топор лесоруба, а колоть дрова обычным «туристом». Наш магазин предоставляет большой выбор топоров для любых целей, ваша же задача — сделать свой выбор.

Какие бывают топоры и на что обратить внимание при выборе этого инструмента

Несмотря на то, что «дошёл прогресс до невиданных чудес», мы продолжаем использовать некоторые инструменты, которые по своей сути не слишком изменились с тех времён, когда наши предки бегали по лесам в нарядах из шкур. К таким древним, но популярным доныне изобретениям относится и топор.

По сути, топор не слишком изменился за свою долгую историю

Топор был одним из первых инструментов, появившихся в истории человечества. С давних времен он верно служит нам в быту, помогая выполнять самые разные задачи по дому.

Первые топоры привычного нам вида (рубящее лезвие на рукояти) появились 35–12 тысяч лет назад, в верхнем палеолите. В эпоху энеолита появились топоры с медным лезвием, в бронзовом веке – бронзовые. Но и каменные инструменты всё ещё были в ходу.

Топорами пользовались на всех континентах. Как и с многими другими сторонами жизни древних, в случае с топором граница между понятиями «орудие труда» и «боевое оружие» весьма размыта. В зависимости от приоритетного назначения и географии, существует множество разновидностей рубящего инструмента, которые можно назвать одним общим именем – топор.

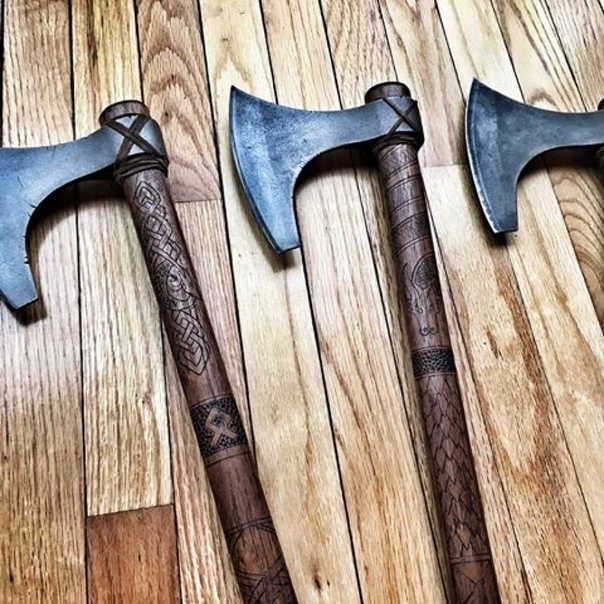

А знаете ли вы, какие бывают топоры?Сегодня боевой топор – объект интереса для коллекционеров. Поэтому не станем рассматривать всевозможные томагавки, клевцы, чеканы, алебарды, франциски, бердыши, секиры и прочие приспособления для проламывания в спорах черепа оппонентам.

Сегодня боевой топор интересен разве что коллекционерам

Обратим свой взор на мирные современные разновидности, используемые в быту и строительстве.

Как устроен топор?Основное назначение топора – рубить. Поэтому его устройство максимально приспособлено к этому виду деятельности. В большинстве своём топоры применяются в разных работах с древесиной – от рубки деревьев и заготовки дров до строительных надобностей.

Собственно «топором» называется металлическое лезвие, а рукоять именуют топорищем. В классическом виде лезвие топора параллельно топорищу. Лезвие, перпендикулярное рукояти, имеют узкоспециальные инструменты, используемые, например, плотниками.

Среди широкого ассортимента компании представлены топоры различного функционала. Фото с сайта gardena.com/ru/gardena.com/ru/

Форма лезвия и обуха (тупая часть топора, противоположная лезвию) зависит от вида работ. Прямо заточенное лезвие предназначено для рубящих ударов. Полукруглая форма позволяет совершать не только рубящие, но и режущие удары. В различных вариациях меняется также вес топора, длина и изгиб топорища.

Топорище традиционно изготавливают из древесины – оно должно быть лёгким, но в то же время прочным. И правильно гасить вибрацию от удара. Поэтому, несмотря на развитие технологий, рукояти топоров по-прежнему часто делают деревянными. Хотя есть и пластиковые, армированные стекловолокном варианты, которые по своим техническим характеристикам ничуть не уступают дереву, а в чем-то даже превосходят его. Современное пластиковое топорище уменьшает вес инструмента, оставаясь при этом прочным и надежным. Топор на деревянном топорище закрепляется при помощи металлического клина.

И как его правильно выбирать?Для лесоруба, плотника, туриста и дачника нужны разные виды топоров. Как правильно подобрать топор, и на что стоит обратить внимание при покупке? Исходя из своих задач, определите тип топора, который вам необходим. Для продуктивной работы важно, чтобы он обладал всем требующимся функционалом. Большое внимание уделяйте качеству материалов, из которых изготовлен инструмент. Лезвие хорошего топора не гнётся и не зазубривается. А топорище должно удобно «сидеть» в руке: правильная сбалансированность инструмента – это не только залог эффективной работы, но и безопасность.

Лезвие хорошего топора не гнётся и не зазубривается. Фото с сайта gardena.com/ru

Топоры лесорубовСуществуют, к примеру, разновидности инструментов, предназначенные для валки деревьев. И, несмотря на наличие бензопил, профессионалы не отказываются от традиций: мастер с хорошим топором может посоревноваться с владельцем бензопилы в скорости валки.

Сегодня принято различать скандинавский и американский топор лесоруба – с удлинённым топорищем, увеличивающим размах и силу удара. Отличаются они формой: второй имеет более массивное лезвие.

Хотя, конечно, в любой национальной материальной культуре, а не только в Скандинавии и Северной Америке, существовали формы топоров, предназначенных специально для рубки деревьев. Кроме больших лесорубных, есть ещё и малые топоры лесорубов, предназначенные для обрубания сучьев.

Походный или туристическийТопор лесоруба дачнику, скорее всего, не потребуется. А вот модель GARDENA 900В – походный топор, пригодится не только туристам. Он предназначен и для путешествия, и для работы в саду. Лезвие топора со специальным покрытием препятствует трению и оптимизирует энергию удара. Увеличенный обух (кувалда) позволяет вбивать валочные клинья.

Маленький походный топор идеально подходит для туризма. Фото с сайта gardena.com/rugardena.com/ru

Походный топор GARDENA пригодится путешественникам и автолюбителям. Походный топор – это маленький топор для одной руки, идеально подходящий для туризма и другой активности на открытом воздухе. Масса походного топора GARDENA (лезвия) – всего 700 граммов, а рукоятка имеет длину 34 см, ведь для тех, кто совершает пешие походы, каждый лишний килограмм может стать критичным.

К туристическим топорам можно отнести и охотничий – обычно он немного крупнее туристического и подходит не только для рубки древесины, но и для разделки туш.

Топор-колунПоходным топором можно свалить небольшое дерево и расколоть его на поленья для костра. Однако если вам приходится много колоть дров, то вы обязательно оцените удобство топора-колуна. Топор имеет форму массивного клина с заточкой лезвия примерно 30 градусов, что упрощает раскалывание даже крепких сучковатых чурок.

Топор-колун большой. Фото с сайта gardena.com/ru

В ассортименте компании GARDENA есть два вида колунов: малый (вес металлической части топора – 1200 граммов) и большой (2300 граммов) – для работы с большими диаметрами. Лезвие топора со специальным покрытием обеспечивает меньшее трение и легкое расщепление древесины. Точка равновесия, расположенная близко к лезвию топора, обеспечивает идеальную сбалансированность и распределение веса.

ПлотницкийТопор – незаменимый инструмент для плотника. «Топор – плотнику кормилец», – гласит народная поговорка. Классический топор плотника имеет прямое лезвие и выемку на нём для хвата за топорище напротив режущей кромки.

Топор плотницкий. Фото с сайта gardena.com/ru

В старину мастера-плотники ходили по деревням, предлагая свои услуги в строительстве, вооружённые двумя топорами – плотницким и так называемым ремесленным. У ремесленного топора, в отличие от классического плотницкого, лезвие имеет закруглённую форму. Ремесленный топор небольшого размера. Он предназначен для тонкой работы по дереву.

Современный плотницкий топор – это эффективная комбинация обоих вариантов: его лезвие не прямое, но и не такое закруглённое, как у ремесленного.

УниверсальныйУниверсальный топор потому и имеет такое название, что подходит для самых разных работ. Универсальный топор справится с валкой небольших деревьев, подойдёт для обрубки веток и сучьев. Пригодится для различных работ с древесиной во время строительства или работ в лесу.

Геометрия лезвия специально разработана для различных работ с древесиной. Функция кувалды (широкий обух) позволяет легко и эффективно вбивать валочные клинья. Лезвие топора имеет специальное покрытие, обеспечивающее меньшее трение и легкое расщепление древесины. Накладка из нержавеющей стали защищает топорище в случае промаха.

Универсальный топор пригодится для разных видов работ с древесиной. Фото с сайта gardena.com/rugardena.com/ru

Сочетание оптимизированной формы лезвия и легкого топорища концентрирует мощность в момент расщепления, обеспечивая эффективность использования инструмента. Пластиковое топорище, армированное стекловолокном, гораздо прочнее деревянного, но при этом его вес существенно меньше. Эргономичная форма и специальные элементы из мягкого пластика для удобного и надежного хвата позволяют сделать работу максимально комфортной.

Мясницкий топорИдеальный топор для разделки туш и разрубания костей имеет очень широкое прямое лезвие и значительный вес.

Топор для рубки мяса

Если рубка мяса для вас не постоянное занятие, то с задачей заготовки ребрышек для гриля справится и обычный универсальный топор.

Топорная работаВ современном русском языке есть устойчивый фразеологизм, означающий некачественную, грубую работу: «топорная работа». Хотя раньше это выражение значило совсем другое и не имело негативного подтекста. И примером этому могут служить памятники деревянного зодчества, например, Церковь Преображения Господня в Кижах, построенная в лучших традициях русского плотничьего ремесла – без гвоздей и при помощи только топоров.

До появления и широкого распространения пил – ручных и механических, доски для различных нужд вытёсывались из бревна топором. Когда появилась возможность получения пиленых материалов, выражение «топорная работа» просто отличало два вида досок: пиленные и топорной работы, то есть, сделанные топором.

С правильным топором от GARDENA любая выполненная работа будет совсем не топорной. Фото с сайта gardena.com/rugardena.com/ru

С правильным топором от GARDENA любая выполненная работа будет совсем не «топорной». Не стоит экономить, ведь от качества топора напрямую зависит его надежность и эффективность.

Компания GARDENA предлагает топоры на все случаи жизни и дает на них гарантию 25 лет. Продукция этого бренда стала образцом качества и надежности для миллионов домовладельцев и садоводов во всем мире. Присоединяйтесь к сообществам GARDENA в социальных сетях Facebook и ВКонтакте, подписывайтесь на канал компании на YouTube и следите за новостями, получая ответы на интересующие вас вопросы о продукции бренда и полезные советы по уходу за садом.

Читайте также:

Современная палка-копалка: садовая лопата и ее причудливые модификацииЭволюция садовых грабель. Необычные сведения об обычном инструментеНеобычная история обычных инструментов: почему косу называют литовкойИнвентаризация: от палки-копалки до культиватора. Мотыга — самый древний инструмент

Строительный, рабочий, ручной инструмент.Топор и его история.

Такой древний и  такой нужный топор      Топор известен людям более  6000 лет. Топор  —  одно из первых орудий труда, которые изобрел древний человек. Каменное, позже — стальное лезвие, жестко прикрепленное к деревянной  рукоятке. Незаменимое орудие труда, помогающее людям  валить лес, рубить дрова и строить  деревянные избы. Страшное боевое оружие в умелых и сильных руках средневековых воинов.

Эволюция топора      До появления топора  первобытным людям приходилось все делать остро заточенным камнем. Когда инженерная мысль достигла такого уровня, что позволила придумать, как сделать работу удобней, появился топор. Сначала лезвие топора просто приматывалось крепкими волокнами к топорищу, затем было придумано тесло – разновидность топора, в котором лезвие вставлялось в отверстии в топорище, и  было повернуто под прямым углом к рукоятке. Прошли тысячи лет, прежде чем топор стал таким, как сейчас. Без топора не может обойтись плотник, без него не нарубишь дров для костра в туристическом походе, не срубишь дерево. Топор продолжает верой и правдой служить человеку, несмотря на свой столь почтенный возраст.

Виды топоров      Топоры бывают разные, в зависимости от назначения они имеют ряд особенностей. Легкие, компактные туристические топорики; плотницкие  топоры для работ по древесине; топоры для колки дров и рубки древесины; универсальные топоры, совмещающие в себе функции топора, молотка и гвоздодера; топор- колун с мощной и  длинной ручкой. У многих народов сложилось свое видение идеального топора. В частности, французы предпочитают топоры с ровным прямым топорищем и необычной формой лезвия в виде колокола. Американцы пользуются топорами с длинной (до 100 см) ручкой,  и лезвием в виде равнобедренной трапеции. Народы Скандинавии используют топор с ромбообразным топорищем. В России «прижился» топор  с широким лезвием немецкого типа и деревянным топорищем. По правилам хранить такой топор следует в бочке с водой, иначе топорище рассыхается, и не держит лезвие.      Топор постепенно меняет свой облик, и наряду с привычными инструментами с деревянной ручкой, появляются модели на топорищах из армированного полиамида. Все чаще лезвия топоров изготавливаются из кованой стали  и защищаются тефлоновым покрытием. Да и дизайн топора можно выбирать на свой вкус, поскольку в продаже можно найти разные инструменты — словно пришедшие из далекого будущего или стилизованные под мрачное средневековье.

Как выбрать топор

Как выбрать топор

Топор, несмотря на то, что возраст этого орудия восходит к самым зачаткам цивилизации, все равно остается вне конкуренции, как помощник в борьбе с невзгодами. Топор обязательно находится в машине у тех, кто часто выезжает на природу. Топор берут с собой в туристические походы и экспедиции, топор не редко можно встретить на кухне, или в мясном ряду на рынке, среди строительного инвентаря и так далее. Особым почетом топор пользуется у тех, кто любит на некоторое время наслаждаться лесом и природой вдали от города.

Так как же выбрать правильный туристический топор? Прежде всего отметим, что топор служит для рубки. Что именно рубить топором – дело десятое. Дерево, камень, лед, мясо и т.д.  В связи с предназначение появляется ряд особенностей топора.

Размер клинка топора

Бывают топоры с широкими, средними и узкими клинками. Широкие клинки (в две-три ладони шириной) предназначены для рубки большей площади поверхности. Они и распределяют усилие, сообщаемое топору мускульной силой человека, по большей площади. Следовательно, для эффективной рубки топор должен быть очень тяжелым и иметь длинное топорище. Таким орудием хорошо рубить огромные бревна, валить деревья с толстым прочным столом, рубить мясо и т.д.

Топоры со средними клинками могут быть меньше по весу, так как мышечное усилие прикладывается к меньшей площади поверхности, то есть сила воздействия возрастает. Такой топор отлично справиться с колкой поленьев, рубкой дров, заточкой кольев и т.п.

Топоры с малым клинком не предназначены для серьезного удара, они скорее для «ювелирной» работы – наколоть щепу, обрубить мелкие сучки, заточить не толстые колышки, так же такие топоры незаменимы в качестве ударного орудия, если под рукой нет молотка. Существуют топоры с выемкой в нижней части клинка, это облегчает работу за счет изменения центра тяжести топора и уменьшения веса. Однако при колке поленьев такой топор нельзя поворачивать в бок (это обычно делается, чтобы расщепить большое полено), да и прочность его снижается, из-за возрастающего напряжения в самой тонкой части клинка топора.

Форма лезвия топора

Существуют топоры с  прямыми или закругленными лезвиями. Топоры с прямыми лезвиями лучше раскалывают предмет, на который нацелен их удар. Топоры с закругленными лезвиями имеют большую длину, так что помимо рубящего удара у них присутствует и режущая составляющая.

Вес топора

Чем тяжелее топор, тем сильнее получается удар. Однако, такой топор неудобен в транспортировке и орудовать им может исключительно сильный человек. Тяжелый топор способен перерубить бревно в несколько ударов. Легкие топоры, хотя и удобны в переноске, и снискали популярность туристов, намного более неудобны в рубке. Так как для того, чтобы перерубить то же полено потребуется сотня ударов.  Оптимальный вес топора, если встает вопрос какой топор выбрать для пешего туризма – 800-1000 грамм.

Заточка лезвия

Чем острее заточено лезвие топора (чем меньше угол, под которым заточено лезвие), тем глубже топор способен проникнуть в предмет при ударе. Однако  острое лезвие быстрее тупиться, и менее прочное. Поэтому тяжелые топоры затачивают под углом 35-40^О маленькие топоры (не способные нанести удара с силой, чтобы повредить заточке). Если топор вам необходим только для колки поленьев, либо для рубки деревьев, диаметр ствола которых не превышает 10 сантиметров (а так же для рубки мяса на кости, рубки льда т .д.), лучше выбирать топор с тупой заточкой (с большим углом, под которым заточено лезвие). Если рубка бревен, вал деревьев, наряду с работой плотника, ваша основная цель – выбирайте топор с острой (угол заточки к полотну топора до 25-30^О) заточкой. Колун вообще точить не обязательно – это клин, которым раскалывают поленья, он для рубки не предназначен.

Среди заточки топора эксперты рекомендуют плавающую остроту заточки. Это касается дугообразного лезвия. В центре лезвие затачивается под острым более острым углом, края лезвия (верхний и нижний затачиваются под более тупым углом). Такая заточка придаст топору хорошие рубящие качества, но исключить ломкость и хрупкость лезвия, если удар пришелся краем клинка топора (там заточка более тупая).

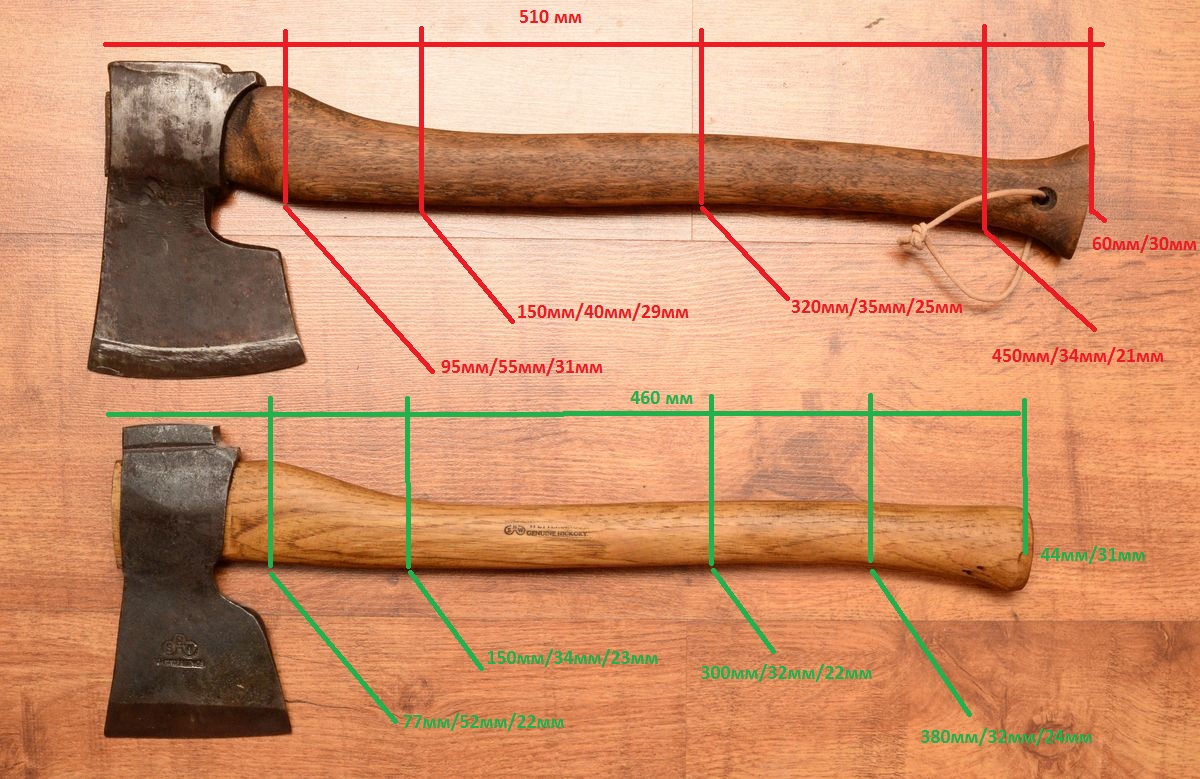

Топорище

Короткое топорище не дает возможности взять большой размах для серьезного удара. Можно конечно отставить руку дальше и, используя длину руки как дополнительный рычаг, совершить удар. Но вся отдача удара в таком случае соберется где-то в районе локтя. И через пару тройку таких ударов у вас рука онемеет. Длинное же топорище, принимает (наиболее узкой своей частью) отдачу от удара, и чем оно длиннее, тем выше вероятность того, что топорище быстрее переломится.

При выборе топорища все в один голос отдают предпочтение материалу – древесина березы. Это плотное тяжелое дерево, одно достаточно вязкое, чтобы погасить удар, упругое – что предотвращает раскалывание. Выбирая топорище, внимательно осмотрите его, любая трещина или след от сучка и ваш топор расколется в самый нужный момент. Волокна топорища должны идти строго вдоль. Удобное топорище имеет утолщение для насаживания топора в одной части и небольшой выступ, чтобы не соскальзывала ладонь, в другой части. Изгиб топорища увеличивает силу удара, однако он и является самым уязвимым местом при переломе топорища. Длинна топорища должна быть такой, чтобы ширина топора (того места, которым топор насаживается на топорище) умещалась в топорище 6-7 раз.

Насадка топора

Обычно используют клиновидную насадку, то есть распирают топорище внутри топора клином. Если этот клин железный – смело начинайте готовить деревянный. Железный клин выпадет очень скоро. Деревянный клин выстругивается из щепы, лучше всего из такой же породы дерева, что и топорище. Щепа обтачивается таким образом, чтобы от пятки к острию сужение шло плавно. Длинна щепы не должна превышать ширины топора. Пятка щепы обычно делается в половину толщины топорища, острие клина – 3-5 мм. После насадки топора, клин вгоняют несильными ударами (чтобы не расколоть его пятку). Конец клина отпиливают максимально близко к топорищу.

Иногда вбивают вместо клина толстые короткие гвозди, саморезы, колышки от палатки и обматывают всю конструкцию изолентой. Любой металлический предмет ослабляет прочность топорища во втором уязвимом месте – сразу под топором. Мы советуем так делать только в исключительных случаях.

Если вы всадили толстый прочный клин, а топор все равно соскакивает – вы насадили топор другой стороной.

Для предотвращения соскальзывания топора обычно в походных условиях топор замачивают, чтобы разбухла древесина. Для замачивания его кладут в воду так, чтобы большая часть топорища находилась над водой. Это долго и нужно. Проще сварить топор в котелке (это занимает минут 20-30). Только что сваренный топор достают из воды, а топорище в несколько слове туго обвязывают шпагатом прямо под топором. Как ни странно, это помогает дольше работать таким топором.

Каша из топора… или как выбрать правильный топор

Раньше в деревнях наличие топора в доме являлось признаком достатка. На первый взгляд все топоры одинаковые и сложностей при выборе этого инструмента возникнуть не должно, но это не совсем так. Рассмотрим, какие же бывают топоры и некоторые особенности их применения.

Топор используется во многих плотницких работах, в заготовке дров, в садовых работах и рубке деревьев. За много лет внешний вид топора практически не изменился, однако современные производители внесли некоторые изменения в привычный всем инструмент для большего удобства эксплуатации. В конструкции топора можно выделить рабочую часть (обух и рабочее полотно) и топорище. Обратим внимание на каждую часть топора в отдельности.

Топор – рубящий инструмент, его применяют в быту, кузнеце, на стройке. В каждой отрасли свой вид. Лесорубы применяют валочную модель, а кровельщики работают топором со встроенным гвоздодером. Кроме того, перечисленные топоры отличаются формой лезвия и рукоятки.

Рабочее полотно

Итак, рассмотрим сначала рабочую часть топора, то есть то, чем непосредственно рубят. Рабочая часть, как правило, выполнена из стали. Сталь может быть углеродистой, инструментальной или легированной. Рабочая часть из легированной стали очень прочная. Форма полотна рабочей части может быть расширенной, узкой и средней. Топором с расширенной рабочей частью удобно рубить деревья и крупные бревна. Инструмент с рабочим полотном средних размеров используют для работ в саду, строительных работ и в походах. Узкая рабочая часть подойдет для заготовки щепок, колки дров и других «тонких» работ. Лезвие на полотне рабочей части может быть прямым, а может – закругленным. Прямое лезвие подходит только для плотницких работ, у закругленного же проникающая способность значительно лучше.

Топорище

Топорище у разных инструментов может отличаться по форме, длине и материалу, из которого оно изготовлено.

Начнем с материалов для топорища. Чаще всего рукоятку топора изготавливают из дерева. Лучше, если это береза, ясень или же дуб. Рукоятка должна быть гладкой, без трещин и зазубрин. Если требуется топор для охоты или же туристского похода, а также планируется длительное использование топора на улице, то лучше, если на рукоятке не будет прорезиненных накладок, из-за них при низкой температуре руки могут мерзнуть, а при высокой – потеть. Существуют также топоры из металла и фибергласса. Металлические литые топоры очень прочные, но и очень тяжелые при этом. Фибергласс – современный материал из полиэфирных смол, отличающийся особой прочностью и стойкостью против агрессивных воздействий окружающей среды.

Длина рукоятки топора зависит от предназначения инструмента. Туристические топоры обычно имеют короткое топорище, такой инструмент компактен и легко помещается в походный рюкзак. Топорище у топоров для тески обычно не превышает в длину 50 см. Длинное топорище удобно при выполнении работ, требующих большой ударной силы (длина топорища у топоров для рубки леса 70-90 см).

Топорище может быть прямым или изогнутым. Изогнутое топорище удобнее и надежнее лежит в руке. В плотницких работах обычно используется топор с прямой рукояткой.

Производитель может снабдить инструмент дополнительными аксессуарами, например защитным чехлом из плотного материала и защитной накладкой на лезвие, также к топору может прилагаться шнурок, который вдевается в отверстие на конце топорища, чтобы не допустить падения инструмента при работе.

К выбору топора следует подходить очень ответственно, ведь некачественный, не соответствующий виду работ инструмент может причинить вред здоровью оператора.

Колун

Колун – топор для рубки дров. Для него характерно клиновидное лезвие и длинная рукоятка. Такая конструкция рассчитана на раскалывание полена вдоль волокон. Лезвие топора заточено под углом 40–60°, оно может быть прямым или закруглённым. Например, топор-колун 46480 (марка Россия Труд Вача). Скруглённая рабочая часть больше подходит для смолистой, влажной древесины и чурбачков небольшого диаметра.

Топоры с прямым лезвием используют для сухих, пиленых деревьев. Например, колун «Балтия» 46488–46489 (марка Россия Труд Вача). Вес изделия около двух килограммов, что обеспечивает значительную силу удара. Образец можно применять на поленьях среднего размера, до 10 см.

Материал изготовления

Как известно, древесина наделена пористой структурой, которая хорошо гасит вибрацию. Негативная сторона материалов с порами – высыхание. Поэтому, чтобы избежать соскальзывания головки с топорища, инструмент периодически замачивают в воде.

Представленные образцы оснащены рукоятками из малопористой, хорошо амортизирующей породы. Поверхность древесины отшлифована и отполирована, не расслаивается, полностью исключена вероятность занозить или повредить руки.

В работе большое значение имеет длина ручки. Чем она длиннее, тем больше плечо приложенной силы и мощнее удар. Например, колун 46492–46493 (марка Россия Труд Вача), длина изделий – 600 мм. Образец можно использовать для колки сухих поленьев диаметром около 10 см.

Топор-колун 46482 (марка Россия Труд Вача), размер – 500 мм, также подходит для этих целей, но закруглённое лезвие обладает более высокими режущими свойствами. Головка всех рассмотренных моделей выполнена из стали 60Г, использован метод ковки. Технология уплотняет структуру металла, убирает воздушные пузырьки, снимает остаточное напряжение. Обработка повышает устойчивость инструмента к динамическим нагрузкам и износу.

Проверка прочности лезвия

Опытные мастера проверяют качество топора по звуку. Если щёлкнуть пальцем по металлу, то слышится звон. Качественный металл издаёт звонкий протяжный звук. Значит в массиве отсутствуют пустоты. Топор не требует частой заточки, его можно интенсивно эксплуатировать. Глухой короткий звон информирует о низкой плотности металла. Такие изделия быстро тупятся, преждевременно выходят из строя.

Представленный образец имеет полукруглую форма лезвия. Такая модель обладает высокими колющими свойствами, подходит для сырой, смолянистой древесины. Прямые лезвия используют для сухих, пиленых деревьев, большого диаметра.

Каждая отрасль предъявляет свои требования к инструменту. Например, чтобы расколоть чурбан сучковатого дерева нужна большая сила удара. Её обеспечит топор с удлинённой ручкой, которая значительно увеличит приложенное усилие. Клиновидное прочное лезвие легко войдёт в плотные волокна.

Внешний вид этого инструмента на ссылке – топор-колун 46163–46164 (марка FIT IT). Длина ручки около 90 см. Вес изделия – 4 килограмма. Параметры смогут обеспечить мощный удар по плотной древесине.

Советы по выбору инструмента

Имеет значение материал рукоятки. Обычно применяют следующее:

• Фибергласс;
• Металл;
• Дерево.

Определив по звуку качество металла, осматриваем рукоятку. Проверяем её удобство и отделку. Среди деревянных деталей рекомендуем березу. Порода обладает малой пористостью и высокими амортизирующими качествами.

Древесина хорошо амортизирует удары, но со временем обух, рассыхается, плохо держит рабочую часть. Современные композиты успешно справляются с динамическими нагрузками, устойчивы против негативного атмосферного воздействия.

Кроме того, хорошо гасит удар и не рассыхается современный композит – фиберглас. Материал представляет собой ударопрочную пластмассу с армированием стекловолокном.

Мастера предпочитают фибергласс. Он представляет собой ударопрочную пластмассу, которая армирована стеклянным волокном.

При выборе инструмента обратите внимание на вес. Масса топора может колебаться в пределах 2–5 килограммов. Чем тяжелее конструкция, тем больше сила удара, но значительней физические затраты. Вес колуна обычно подбирают по плотности, виду и размеру поленьев.

Самый оптимальный угол заточки для колуна – 40°. Более острое лезвие быстро затупится и не справится с мягким, сырым материалом. Тупой колун легко отделяет мелкие ветки под силой своей тяжести, но не рубит мёрзлое дерево.

Где купить топоры

В разделе каталога Топоры вы можете ознакомиться со всем ассортиментом и купить необходимые топоры и колуны оптом для вашего магазина.

Правила работы с топором

Материал для дров должен быть подготовлен. Свежераспиленные чурбаки просушивают в естественных условиях. Сухой или промороженный лес лучше рубится. Затем приступают к работе.

Рубка острым, тяжелым предметом может привести к травме. Необходимо соблюдать некоторые правила. Безопасные условия труда включают следующее:

• Устойчивое положение рубщика. Ноги расставляют по ширине плеч;
• Колода для рубки должна иметь ровный срез, её устанавливают в строго вертикальном положении;
• Чурбак ставят на дальний край колоды;
• Перед началом работ проверяют надёжность крепления топорища.

Для рационального использования физических сил крупные чурбаки лучше колоть по краю, отделяя небольшие части. Затем можно приступить к середине. Не пытайтесь разбить с одного раза большой чурбак пополам.

Следует использовать трещины, по ним легче проходит лезвие. Сучки наделены высокой прочность, их лучше оставлять за местом разруба. Если это невозможно, то пройдите вдоль волокон одного из них.

Виды топоров -туристические топоры, колуны, их фото

Прорывом в эволюции человечества можно считать решение объединить палку и камень, так первобытный охотник изобрел топор. Удар таким инструментом был эффективнее, с течением времени менялась его конструкция в зависимости от возложенных на него задач.

Назначение и применение

Нет такого человека на планете, который бы не знал что такое простой топор. Первые изделия, которые изобрело человечество были крайне неудобными, но обойтись без такого орудия в то время не представлялось возможным. С его помощью строили дома, охотились на животных, добывали ветки для костра. Древние топоры часто ломались, приходилось делать новые. Сначала люди научились шлифовать лезвие, а через несколько тысяч лет, появились медные наконечники. Прообраз современного инструмента появился только после открытия железа, шире стало и назначение топоров. Раньше оно называлось рубилом, а рукояткой служила палица. Постепенно функциональность изделий расширилась, самые тяжелые варианты стали мощным боевым оружием. Стоили они недорого, имели высокую рубящую силу, что прекрасно подходило под все требования бунтовщиков и военных. Облегченные модели использовались для хозяйственных работ.

За века своего существования этот инструмент не поменял своего названия, как и назначения. Топор используется для того, чтобы рубить. А от того, что именно он рубит, зависит его разновидность и функциональность. При выборе необходимо учитывать в первую очередь массу изделия.

Вес его не должен быть меньше 900 грамм, если планируется использовать топор по назначению. Небольшие легкие модели годятся только для заточки колышек, рубить дрова ими точно не получится. Средний вес, удобный для обычного человека, 900-1700 грамм. Такая масса комфортна при работе, его легко носить с собой, он удобно лежит в руке. Инструмент подобного веса применяется в строительстве и при работе с деревом. Если есть потребность колоть дрова (или что-то другое) нужно выбрать топор потяжелее. Вес такой модели до 2,5 кг.

Форма лезвия во многом зависит от его места появления. Культурное наследие той страны, где использовался инструмент, отложило отпечаток на форме этой металлической части. Самый стандартный вариант — плотницкий. Такой топор сделан по ГОСТу, удобен в использовании и выпускается еще со времен СССР. Применяется для обработки древесины, в строительстве и много где еще. Его форма универсальна, позволяет обрабатывать бревна, доски и любые другие формы заготовок из дерева. Но для походных условий такое изделие не годится. Плотницкий топор не способен рубить стволы и даже ветки, особенно когда дерево попадается плотной породы. С этой задачей успешно справляется так называемое финское лезвие. Благодаря закругленной форме и прорези в нижней части, длинный топор не только рубит дрова, но и колет их. А специфичная заточка позволяет использовать его максимально функционально.

Для плотных пород древесины идеально подходит таежный топор. Лезвие отличается от предыдущих вариантов тем, что угол наклона по отношению к рукоятке острее. Это позволяет ему лучше входить в древесину. Облегченная модель с таким же назначением называется “Олень”. Отличается она только весом в 1 кг против таежного в 1,5 кг.

Плотницкие топоры

Подавляющее большинство топоров, вообще изготовленных за всю историю – плотницкие. Часто их еще называют универсальными.

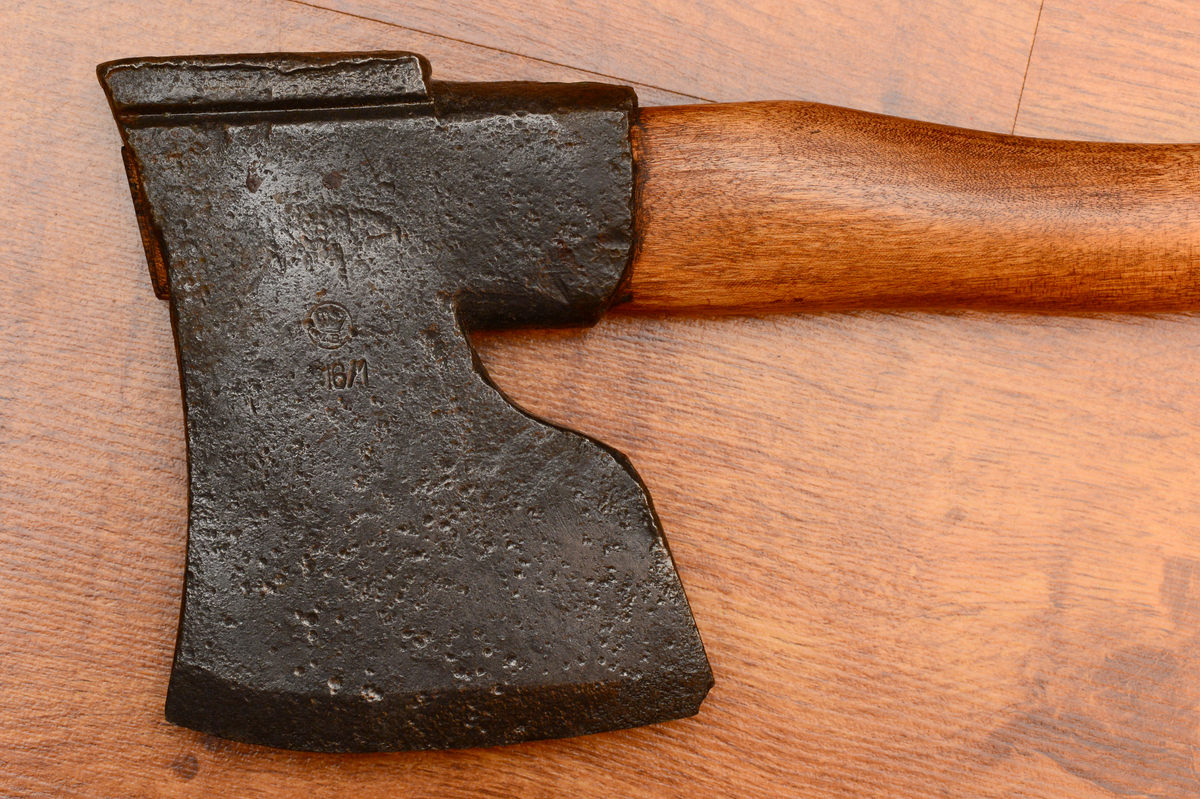

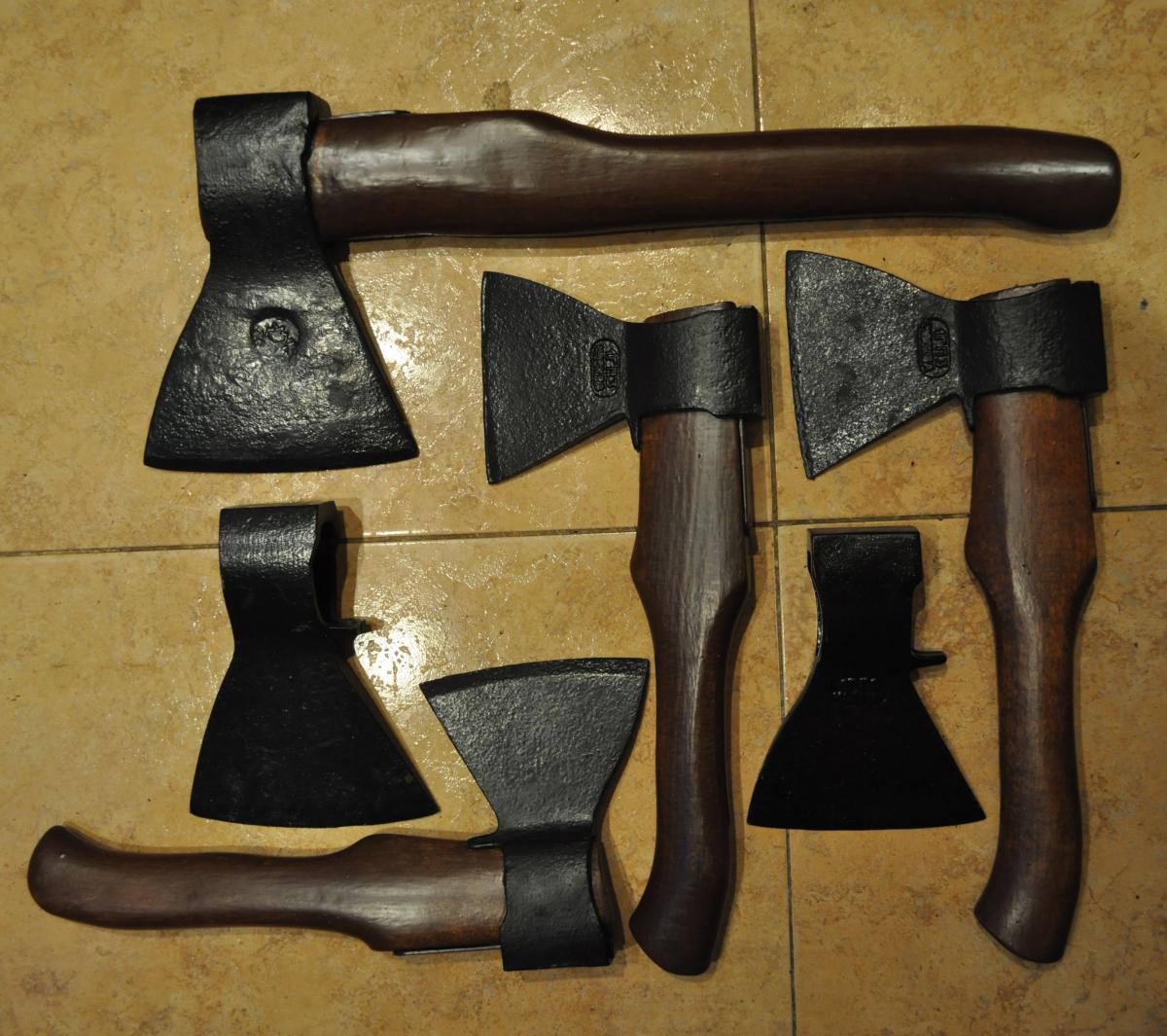

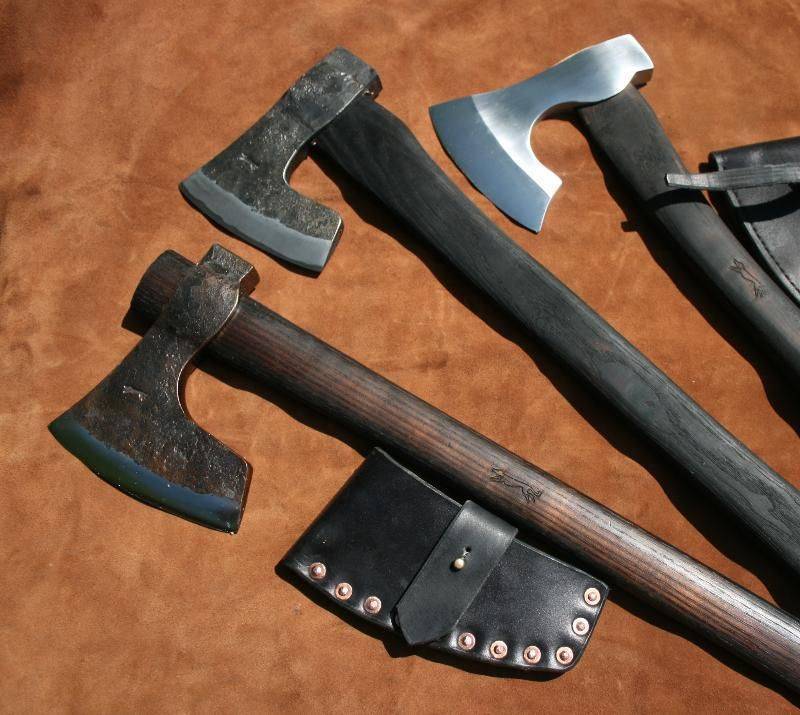

На фото показаны топоры различных производителей довоенного советского периода. Очень мало различий заметит даже довольно искушенный в этом вопросе человек.

Плотницкий топор (здесь надо обязательно упомянуть, что речь идет о топорах, распространенных на территории бывшей Российской империи) имеет характерную форму прямой удлиненной юбочки и закругленным под угол около 30° лезвием. Характерными особенностями именно этого топора являются его вес: 1200 – 1300 г. И угол заточки довольно тонкого в сечении лезвия – 20 — 30°.

Последний параметр выбирается самостоятельно пользователем, исходя из тех задач, которые будет помогать решить данный инструмент. Угол в 30° более универсален и позволяет, как тесать дерево, так и колоть не очень твердую древесину. Более острый угол приближает плотницкий топор по своему функционалу к столярному, более тупой – к колуну.

Также у плотницкого топора имеется вполне массивный обух, позволяющий при операциях колки дополнительно приложить к нему довольно увесистую кувалду.

Все это в полной мере касается топоров, считающихся универсальными. Но стоит все же, обратить внимание на индивидуальные плотницкие топоры, в прямом и переносном смысле заточенные под руку мастера.

Первым легко производить ошкуривание и снимать тонкую стружку с древесины, второй – явно для обтесывания стволов, причем исключительно для правши, хоть на фото человек держит его левой рукой. Третий (норвежский) – удобен для удаления сучков и вырубливания различного назначения углублений в стволах – тех же чашек срубов.

Рубка чашек срубов

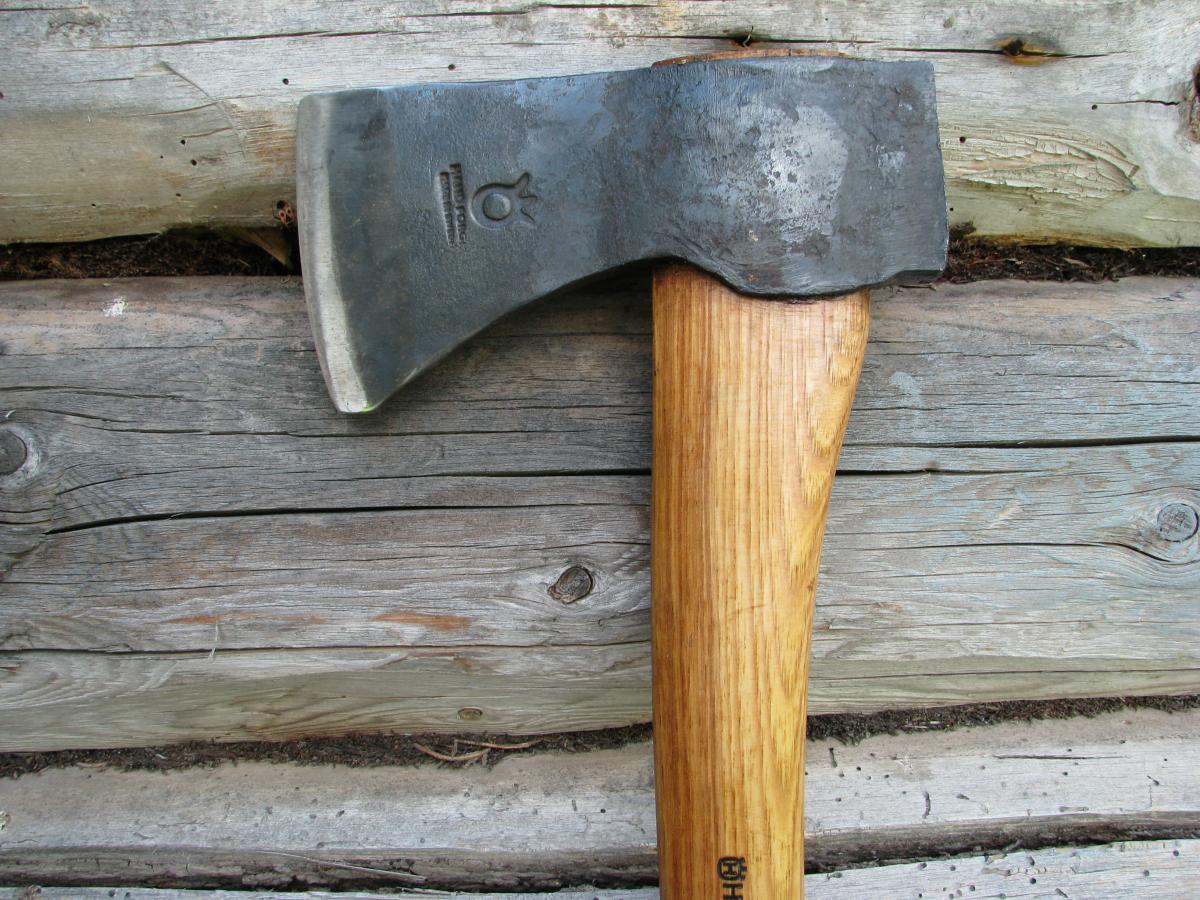

Плотницкие топоры Gransfors Bruk из Швеции частично сохранили скандинавские исторические формы, но первый легче и функционально ближе к столярным топорам, а второй – классический европейский плотницкий топор.

Другие, известные инструментальные марки: Husqvarna, Fiskars и другие, выпускают топоры с претензией на универсальность, но с более ярко выраженными функциями для колки дров.

Составные части топора

Разберем подробнее из чего состоит инструмент. Фактически всего у топора три составные части: лезвие, рукоятка и клинок для фиксации. Правильное название рукоятки — топорище. А часть,называемая обухом (клин), соединяет лезвие и топорище. От длины рукоятки зависит сила удара. Характеристика металлической части у топора влияет на целостность при работе. Устройство изделия осталось таким, каким было в каменном веке. Поменялось только строение частей, схема крепления и материалы для изготовления. Выделяют еще такие элементы, как носок, борода и прорезка, они присутствуют не во всех моделях.

Металлическая головка

Металлическая часть топора называется лезвие. Разновидности наконечников:

• Узкие. Для работы с тонкими материалами, в том числе с деревянными изделиями.
• Средние. Стандартные части, используются часто.
• Широкие. Для тех инструментов, которые используют при валке лесов.

От качества стали зависит сколько инструмент прослужит своему хозяину. Этот параметр влияет на остроту, длительное отсутствие повреждений и сколов. Из какой стали делают топоры:

• Лезвия для плотницких работ изготавливают методом штамповки. Используется низкоуглеродистая сталь.
• Инструменты лесорубов делают методом ковки (сталь маркиУ7 и 60Г). Их плотность позволяет рубить самые стойкие стволы, лезвия легко заточить. В древние времена такой металл использовали для создания секиры и боевых мечей.

Мягкая сталь для изготовления вообще не применяется, поскольку быстро тупится. Каленая может раскрошиться, поэтому такой вариант тоже не подходит.

Топорище

Рукоятка должна выдерживать удар и вибрации после него, эта часть является съемной, а значит, подлежит замене при поломке. Лучшим материалом из чего может состоять топорище, считается береза. Эта легкая и устойчивая древесина, которая идеально подходит по назначению для рубящих работ. Неудачным вариантом будут топорища из сосны. При выборе нужно ориентироваться на удобство при работе. В холодное время года ручку оборачивают материалом, чтобы эта часть не скользила. Оптимальная ее длина 50-70 см. Длинный топор используется при тяжелых работах. Материалы для ручки в современных моделях бывают разными.

Классификация по материалу топорища

Металл

Внешне полностью металлическое изделие выглядит внушительно. Особенно если подобралось крупное лезвие от топора. Однако металл — не лучшее решение для топорища. Этот материал плохо гасит вибрации от ударов. Если есть желание приобрести такой инструмент, предпочтительнее рукоятки с насадками (из резины или другого материала), эта часть улучшает ее качества. Зато такая ручка красиво смотрится, можно заказать индивидуальный дизайн.

Пластик

Довольно популярный материал для топорища, но имеет такой же недостаток, как и металлический вариант — плохо гасит отдачу от удара. Насадки помогут и в этом случае. Пластиковые рукоятки, по описанию, самые хрупкие части, требуют специальных условий хранения.

Дерево

Считается наилучшим вариантом для топорища. Сделанная из дерева рукоятка полностью поглощает вибрации. Эта часть из качественной древесины будет стоить дорого. Сосновые ручки самые дешевые, но плохо поглощают отдачу от удара. Неплохо зарекомендовали себя дубовые топорища. Деревянные рукоятки отличаются легким весом, просты в уходе. Заменить их не составит проблем.

Как правильно насадить топор на топорище?

Случается, что топор во время работы ломается, самая частая проблема, с которой сталкиваются мастера – соскакивание железной части с ручки. В этом случае необходимо понимать, как насадить топор на топорище, чтобы подобная ситуация не повторялась. Следование пошаговой инструкции, поможет избежать проблем при сборке инструмента.

1. Для правильной установки насадки надо подогнать проушину на лезвии под размер верхней части топорища инструмента.
2. На рукоятке необходимо сделать метку, где заканчивается нижняя часть лезвия, полученный отрезок разделить на две части и начертить линию.
3. Ножовкой для металла сделать вертикальный распил до метки, это нужно для изготовления клина, который выстругивается отдельно, длина его должна равняться глубине распила, ширина – величине проушины, толщина – не более 10 см.
4. Колющую часть необходимо расположить вверх ногами на деревянной поверхности, вставить рукоятку и постукивая, надеть ее до упора.
5. Последний этап – вставка клина и срезание выступающих зазубрин.

Основные виды топоров

Существует несколько разновидностей топоров. Классифицируются они в зависимости от назначения. Такой порядок позволяет определиться,какой вариант из разных видов топоров больше подойдет для путешествий, а каким пользоваться дома. Некоторые формы используют только в исключительных случаях, а другие нужны под рукой постоянно.

Хозяйственный

Самое популярное его применение — колка дров. Заточка лезвия у хозяйственного инструмента 50 градусов. Широко применяется закаленная сталь и деревянное топорище у топора этой модели. Весят они максимально 1 кг, прост в использовании и великолепно справляется со своими функциями.

Плотницкий топор

Его еще называют столярным. Инструмент с прямой заточкой, небольшого веса, максимально 900 г. Изделие по размеру не превышает 50 см, имеет тонкое и острое лезвие. Плотницкий топор ориентирован на задачи в строительной сфере, обтачивать древесину или делать пазы в колодках.

Колун топор для дров

Главное его отличие — тяжесть. Вес этого изделия достигает 2-2,5 кг, рукоять длинная до 80 см. Такому инструменту не требуется острая заточка. Самый большой топор с легкостью справляется с любыми бревнами за счет ударной силы. Одной рукой такую громадину удержать невозможно, для работы с ним требуется немалая сила.

Как правильно точить топор?

Сделать топор острым можно в домашних условиях, используя точильный станок. Угол заточки лезвия играет важное значение для длительной работы любого топора. Слишком острая заточка недопустима, на лезвии могут образовываться сколы и зазубрины, тонкая сталь может застревать в древесине. Оптимальные значения угла лезвия – 30-35°. Заточка топора должна проводиться в два этапа:

1. Начальная
   , в ходе которой необходимо сформировать новую режущую кромку топора, устранить дефекты и мелкие выбоины.
2. Финальная
   или «чистовая», когда шлифовальным бруском из мелкого зерна полируются оставшиеся заусенцы со всех сторон лезвия.

Специальные топоры

Эти разновидности используются в исключительных случаях, на каждый день они не требуются.

Для валки леса

Ближайший родственник топора колуна. По функционалу он отличается дополнительной способностью рубить деревья, а не только колоть дрова. Имеет длинную ручку и облегченное лезвие из высокопрочной стали. Из-за своих размеров имеет большой вес, пользоваться таким топором можно только двумя руками.

Двусторонний топор

Эта разновидность имеет сразу две отточенные стороны на лезвии. Сталь используется высокоуглеродистая для особой прочности изделия. Для надежного функционирования необходима идеальная балансировка топора. Иногда лезвия затачивают по-разному, чтобы применять в различных ситуациях. Такой топор использовали в качестве метательного, а сейчас он нашел свое место в строительстве и монтаже.

Для рубки мяса

Это один из профессиональных инструментов, изготавливается, как правило, целиком из металла. Вес имеет большой, чтобы рубить мясные продукты быстро, заточен под острым углом. Лезвие широкое, ручка короткая, в обращении инструмент мясника удобен и не требует особых усилий.

Походный

Это один из самых легких по весу видов, второе название мультитул. Его задача быть универсальным, поэтому размеры имеет небольшие, легко помещается за поясом и не мешает при ходьбе. Часто лезвия у них закругленные, чтобы не поранить путешественника при перемещении и не порезать вещи в плотно набитом рюкзаке. В комплекте всегда есть чехол. Топориком можно рубить дрова и мясо, забить колышек и почистить кору у ветки.

Туристический

Брат походного. Также имеет небольшой вес до 600 грамм, в комплекте имеется защитный чехол. Модели бывают складными, что упрощает их транспортировку и экономит место в туристическом багаже. Отдельная разновидность — ледорубы, применяются при походах в горы. Как часть альпинистского снаряжения, компактные и легкие. Имеют острый конец на противоположной стороне лезвия, на обухе для формирования отверстия в толщах льда.

Пожарный

Топоры на протяжении всей истории применяют при спасении людей. Пожарные модели бывают поясные и штурмовые. Обух того инструмента, который хранится на поясе, имеет острый выступ. Им разбивают стекла, сносят замки в дверях. С помощью него можно подняться по стене, цепляясь за выступы. Бывает черного и красного цвета, иногда с желтыми вкраплениями. Топорище у таких топоров прорезиненное, чтобы уберечь руки от нагрева. Штурмовые варианты значительно крупнее по размеру, но форму имеют идентичную. Применяются при штурмах и для устранения препятствий. На обухе имеется крюк, либо он совсем плоский. Этот вариант обязательная составляющая пожарного щита. По технике безопасности они располагаются во всех общественных местах.

Охотничий

Существует много разных видов такого типа топоров. Применяются для рубки дров и разделки туши. Много места они не занимают, максимальная длина 40 см, вес не более 750 грамм. Состоят целиком из металла, на ручке резиновая вставка.

Размеры топора, правильное топорище

Топоры, известны человечеству с глубокой древности. Это одно из самых полезных, изобретений человечества. Изобретение, очень простое и функциональное. Однако на Руси, издревле делили топоры на несколько видов, каждый для своего рода работы. Размеры топора и размеры топорища, становились главными отличием топоров.

Надеюсь эта статья, поможет понять, что такое правильное топорище. В ней рассмотрена форма топорища, даны чертежи топорища. Прочитав эту статью, вы сможете изготовить топорище своими руками.

В настоящее время, топоры применяются в быту для очистки садовых участков, мелких столярных работ и колки дров. Для каждого дела существует свой топор, поэтому важно знать правильные размеры топора.

На лесоразработках, топоры употребляются для подруба деревьев перед валкой, обрубки сучьев с поваленных деревьев, окорки бревен (при отсутствии специальных инструментов), рас­колки и тески древесины. В соответствии с этим они называются лесорубными, сучкорубными, колунами и топорами для тески.

Рассмотрим строение топора, он состоит из собственно топора и рукоятки, называемой топорищем. Чертеж, правильного топора показан ниже.

Он имеет лезвие, полотно и обух. Передний угол лезвия называют носком, задний — пяткой, линию, идущую от угла носка до основания обуха, — линией но­ска; линию, идущую от угла пятки, — линией пятки; боковые по­верхности полотна — щеками.

Материалом для изготовления топоров, служат инструментальные качественные среднелегированные прошедшие термообработку стали.

Теперь рассмотрим форму, правильного топорища на чертеже. В нем как показано на чертеже выше, различают закрепительную, сред­нюю, захватную части и хвост.

Деревом для топорища, служит береза, ясень, клен, граб, старая ряби­на, бук, яблоня. Из плохого материала, не стоит делать ручку для топора, по соображениям безопасности.

Размеры топорища, зависят от типа топора. Для работ, тре­бующих особой силы удара, нужен топор с формой удлиненного топорища как на чертеже. Для чистых точных работ, не требующих большой силы удара, топоры делают с формой короткого топорища. Для лесорубных топоров нужно применять правильные топорища длиной 700 — 900 мм, для сучкорубных 600 — 800 мм, а вот топорище для колуна имеет размеры 750 — 930 мм. Наименьшую длину около 500 мм — имеют топоры для тески.

Средней и захватной части топорища, придают несколько изо­гнутую форму и тщательно обрабатывают их поверхность как показано на чертеже. Хвост делают уширенным. Закрепительная часть плотно пригоняется к отверстию обуха. Угол насадки должен соответствовать типу топора: для лесорубного 86 — 88°, сучкорубного 70 — 80°, колуна 80 — 90°.

Ось правильного топорища, и линия лезвия располагаются в одной плоскости. После насадки лезвия, топорище расклинивают, вбивая два клина.

Сила удара, прилагаемая при работе топором, обусловливает также и форму собственно топора. Так, лесорубный топор, упо­требляемый для подруба ствола и обрубки толстых сучьев на крупных деревьях, должен возможно глубже проникать в древе­сину, не застревать в ней, давать крупную щепу, т. е. требует особой силы удара. В соответствии с этим формы его клиновидные как на чертеже выпуклые, линия лезвия выгнутая.

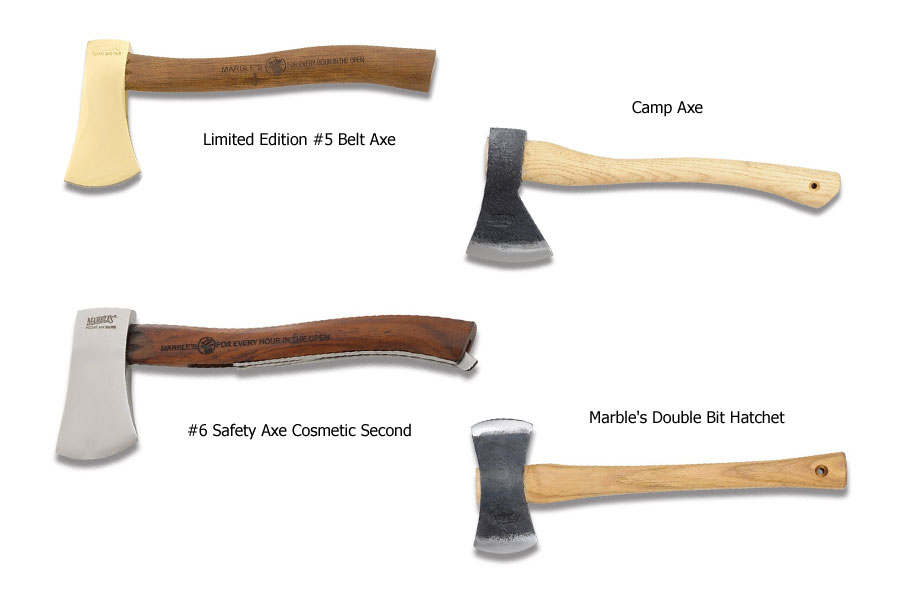

Ниже приведены примеры современных топоров.

Сучкорубный топор, используется главным образом для обруб­ки сучьев и иногда для подруба тонкомерных деревьев при пил­ке. При обрубке сучьев требуется меньшая сила удара, но боль­шая частота работы, поэтому лезвие сучкорубного топора, длин­ное как показано на чертеже.

В наше время, такие топоры выпускают мало все что мне удалось найти приведено ниже.

Колун, употребляется для раскалывания – расщепления древесин, поэтому форма лезвия у него короткая, клиновидная, тяжелая, с толстыми щеками, с углом заострения порядка 35 градусов.

Топоры для тески клепки и подобных работ имеют широкое лезвие с односторонней заточкой как на чертеже ниже.

Как выбрать топор

Перед тем как приступить к выбору надо определить цель его использования. Для обработки древесины потребуется средних размеров топор с деревянной ручкой. Любителям туристических слетов необходим прочный и компактный вариант. Для колки дров подойдет тяжелый колун. Начать разбираться в том, как правильно подобрать инструмент, можно с определения функциональной принадлежности:

• для вала леса потребуется тяжелый длинный топор с широким лезвием;
• для хозяйственных нужд лучшим выбором станет изделие средних размеров;
• если требуется точечная работа, функции молотка, то правильно подобранный металлический топорик поможет справиться.

Перед тем как выбрать топор окончательно, надо проверить расширение ушка в обухе. Это важно для качественного расклинивания топорища в верхней части инструмента. Далее, проверяется симметричность лезвия относительно рукоятки. Потом инструмент нужно подвесить и щелкнуть по лезвию. Если звук получится чистый и высокий, значит, закалка качественная.

Разнообразие производителей может поставить в тупик при выборе инструмента. Лучшими среди всех считаются финские компании. Они поставляют товар идеального качества, некоторые компании предлагают 10-летнее гарантийное обслуживание. Но и цена у таких производителей не маленькая. Средний ценовой сегмент у производителей из Швеции и Германии. А дешевые китайские топоры имеют много нареканий, выбирая такой вариант, нужно отнестись ответственно, но есть возможность найти качественную и недорогую модель.

Топор своими руками

Самостоятельно сделать топор под силу даже непрофессионалу, если подойти к процессу ответственно, разобраться с рекомендациями и прислушаться к советам специалистов. От качества материала для лезвия зависит надежность самого изделия, маркированные не по ГОСТу заготовки лучше отложить в сторону. Для изготовления рукоятки топора ручной работы советуют выбирать березу, акацию, дуб – хорошо высушенные породы лиственных деревьев.

1. На деревянной заготовке по приготовленному шаблону необходимо начертить контур рукоятки, вырезать ее, используя лобзик или стамеску.
2. Пренебрегать примеркой насадки нельзя, следует убедиться, что в топоре отсутствуют зазоры и любые признаки неплотного прилегания частей.
3. Если примерка прошла успешно, можно приступать к циклевке и шлифовке рукоятки. Самодельный топор можно отполировать наждачной бумагой.
4. Аккуратно насадить топор на топорище, вставить деревянный клин, срезать все выступающие части.
5. Рукоятку опытные мастера советуют смазать маслом и хорошо высушить, после чего топор будет готов к использованию.

Как пользоваться

Если выбор пал на модель с деревянной рукояткой, необходимо ее обработать специальной пропиткой на основе воска, олифы или льняного масла. Они закупорит поры топорища и не пропустят влагу, бактерии внутрь. Для удобства в использовании ручку обматывают резиной. Она должна быть мягкой, чтобы не натирать ладонь.

Как правильно рубить:

• У невысоких деревьев сначала убрать ветки, к верхушке привязать шнур, наклоняя в сторону падения. Рубят до середины ствола с той стороны, на которую дерево должно упасть. После пропилить пилой.
• Дрова готовят на колоде, сначала убирают сучья по направлению от корня к верхушке.
• Бревна рубят с помощью опоры, которую подкладывают под место удара. Первые удары отвесные, следующие под углом 40 градусов. Постепенно бревно поворачивают, равномерно пробираясь к сердцевине.
• Чтобы отесать доску, 1 конец закрепляют, ногу со стороны работы поставить в сторону и немного назад. Отесывать по направлению сверху вниз.

Главное во всех способах — не забывать о технике безопасности. Если работа ведется одной рукой, другая должна быть отстранена от удара топора. Ноги отводятся как можно дальше если работа ведется на весу.

Заточка топора

Видео по теме

Как правильно

точить топор

Практически не существует абсолютно универсального способа заточки топора. Ведь их – великое множество, начиная от различных форм, со своими радиусам лезвий, углами и формами заточки, и до способов достижения наилучшего результата.

Это и специальные станки для одного конкретного топора, так и приспособления, обеспечивающие нужный угол заточки, предусматривающие использование стандартных электроинструментов: точила, ленточной шлифмашинки, болгарки.

Мы подобрали видео с приемами ручной заточки столярного (универсального) топора, которые подойдут для большинства других случаев.

Частично об углах заточки мы уже вспоминали, подчеркивая их индивидуальность, но общие тенденции все же, имеются.

Также есть особенности заточки некоторых специфических топоров, таких как топор для рубки мяса.

Правила заточки

Приспособления для этих целей отличаются по функционалу, сложности в использовании и стоимости. Станок чаще используется профессионалами, а для дома подойдет абразивный круг. Некоторые виды топоров не требуют заточки (колун и пожарный). Угол для острого края 20-30 градусов.

Ручной метод

Самый простой способ: абразивный круг фиксируется на столе, лезвие топора удерживается вертикально и затачивается о поверхность круга плавными движениями по горизонтали.

Механический

Потребуется защита от стружки и металлической пыли (очки, плотная одежда, маска). Фаску покрывают маркером, лезвие подносится к точильному станку под нужным углом. Периодически проверяется стерся ли маркер. Если все в порядке, изделие вручную обрабатывают точилом. А после смазывают полировочной пастой и обрабатывают антикоррозийным средством.

Столярные топоры

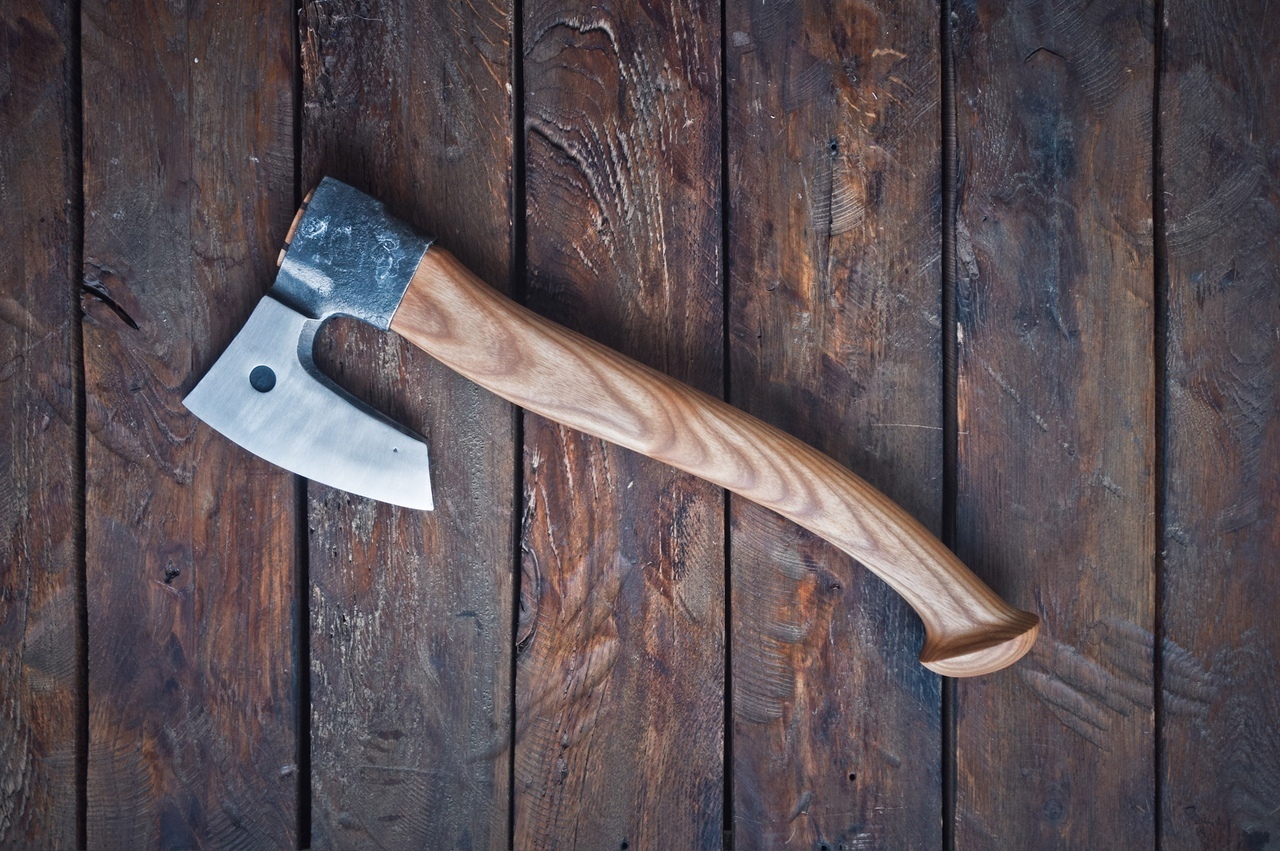

Эти топоры имеют традиционную «славянскую» внешность, очень похожи на плотницкие, но легче их (от 600 г до килограмма) и чаще имеют прямую заточку лезвия с углами 18 — 25°.

Выше лезвия такой топор также имеет достаточно тонкое сечение. Да и массивный обух ему также не нужен, ведь его основная задача – снимать тонкую стружку или обтесывать доски (а не древесные стволы). Иногда такие топоры и затачиваются как бритвы, но если ими приходится снимать достаточно большие пласты древесины, то может возникнуть эффект залипания лезвия в ней. Мастер сам выбирает способ и характер заточки.

Очень интересен эвенкийский (односторонний) способ заточки. Особенно оправдан он именно при тесании тонкоствольной мерзлой древесины.

Заточка топора под левшу и правшу.

Как защитить от гниения?

Дерево, из которого делают топорище, как и другие подобные материалы, подвержено гниению. Такие проблемы всегда возникают с течением времени или в неподходящих условиях хранения инструмента. Важно заранее позаботиться о самодельном топоре, защитив его от гниения. Настоятельно не рекомендуется для защиты деревянных рукояток использовать составы типа лаков или красок. Запрет на применение подобных составов обусловлен тем, что их присутствие на ручке может привести к ее выскальзыванию из рук во время проведения тех или иных работ. Причиной тому послужит глянцевая гладкая фактура.

Оптимальным решением для защиты топора от гниения станут другие подходящие пропитки. Можно покрыть рукоять льняным маслом или старой доброй олифой. Существуют и другие высокоэффективные антисептические средства, которые продлят срок службы натурального дерева. Но надо учесть, что наносить их понадобится периодически. Не забывайте об этой процедуре.

Как сделать шаблон?

Если вы имеете уже подготовленный и высушенный до нужной степени материал, то вам стоит переходить к следующему этапу создания рукояти для топора. Далее вам понадобится грамотно сделать удобный шаблон, который станет отличным помощником в дальнейших работах.

Тут важно учитывать тот факт, что существуют довольно строгие нормы, регламентирующие форму топорища исходя из основного вида приспособления. Так, легкие инструменты, вес которых обычно составляет от 0,8 до 1 кг, обычно изготавливаются с рукоятью, имеющей длину в 0,4-0,6 м. Что же касается более «серьезных» тяжелых топоров – тут имеет место длина, составляющая 0,55-0,65 м. Надо учитывать еще и то, что все существующие виды топоров разделяются по своему основному функционалу.

Так, выделяют следующие виды этих инструментов:

Прежде чем приступать к самостоятельному проектированию такого инструмента, рекомендуется ознакомиться с подробными чертежами разных моделей рукоятей.

При изготовлении шаблона следует учитывать ряд важных особенностей.

• Чтобы в процессе работ топорище не выскальзывало и не выпрыгивало из рук в момент взмаха, его «хвост» необходимо делать немножко шире, чем место захвата.
• При изготовлении топорища для колуна надо делать деталь длиной 0,75-0,95 м. Плотничьи инструменты делают короткими. Их рукоять в основном достигает отметки в 0,5 м.
• К параметру длины рукоятки воле обуха надо прибавить еще 8-10 см для припуска. Его будет возможно срезать после установки обуха. Очень важно проследить за тем, чтоб дерево в этот момент не начало раскалываться.

Шаблон с его правильной формой и всеми размерами надо будет нанести на бумагу или картонный лист.

Дуб

Лучший материал для создания топорища. Эталон надежности и прочности. Дубовая древесина самая стойкая к ударным нагрузкам. Достаточно гибкая, не боится влаги и вредителей. Единственный недостаток дубовой рукоятки (которое проигнорирует большинство хозяев сочтя пустяком) – это достаточно большой вес. Многие мастера и хозяева порекомендуют остановиться именно на топорище из дуба, если нет желания покупать ручку из синтетических материалов.

Хочется узнать еще больше всего интересного? Как насчет того, чтобы прочесть про то, как при помощи деревянного диска легко наточить ножи себе на радость.

Что такое топоры? | TheSchoolRun

Мы объясним, что такое оси и как вашего ребенка научат использовать оси на пиктограммах, гистограммах и графиках.

или Зарегистрируйтесь, чтобы добавить к своим сохраненным ресурсам

Что такое топоры?

Оси — это горизонтальные и вертикальные линии, используемые для обрамления графика или диаграммы:

Использование осей на диаграммах и для построения координат

Дети начинают рассматривать пиктограмм и гистограмм на ключевом этапе 1 . На данном этапе от них не ожидается, что они назовут оси или поймут, что они из себя представляют.

В году 3 они начнут строить свои собственные гистограммы и пиктограммы . Некоторым детям дадут уже нарисованные и помеченные оси, а более способным детям просто дадут бумагу в клетку и попросят нарисовать свою диаграмму с нуля.

В 4-м классе  дети учатся читать и наносить координаты на сетку с осями x и y.

По мере того, как дети переходят к верхнему ключевому этапу 2, они должны будут рисовать и обозначать свои оси.Например, они, возможно, собрали следующую информацию:

Time	длина моей тени / см
	320см
10:30	190см
12 Noon	70CM	900CM
13:30	150см
3 вечера	205CM

• столкнулись с квадратом A4 листа бумаги, им нужно будет думать о том, лучше всего иметь бумажный пейзаж или портрет.
• Им нужно будет нарисовать свои оси, оставив достаточно места внизу и слева для надписей.
• Им нужно знать, что всякий раз, когда речь идет о времени, оно движется по горизонтальной оси.
• Поскольку приведенные выше моменты времени расположены равномерно, им нужно будет равномерно расположить свои пять отметок для каждого времени, убедившись, что они распределяют длину горизонтальной оси, чтобы график не был слишком тесным.
• Прежде чем маркировать вертикальную ось, им нужно подумать о самом высоком значении в правой колонке их таблицы.Максимальное значение составляет 320 см, поэтому может быть хорошей идеей отметить ось, чтобы она достигала 350 см.
• Хитрость заключается в том, чтобы решить, какое число считать и как они будут отмечать эти значения. Скажем, их вертикальная ось имеет высоту 15 квадратов. Они могут решить подсчитать до 50. Так как будет семь прыжков от 0 до 350, может быть хорошей идеей отмечать каждую точку через каждые две строки.

Составление гистограмм и графиков требует большой практики. Детям может понадобиться много поддержки, прежде чем они смогут сделать это самостоятельно.




оси x и y на графике

Решенные примеры





Даниэль получает от учителя математическую задачу по осям X и Y, в которой он должен нанести точки \((3,2)\) и \((2,3)\) на график и провести линию, проходящую через эти точки.

Можете ли вы определить точку пересечения с осью \(x\)?

Решение:

Точки можно нанести на график, как показано.

Линия пересекает ось \(x\) в точке (5,0).

\(\следовательно\) Требуемая точка (5,0).





Нанесите точки (0,2), (0,4,5) и (0,-3) в системе координат.

Все ли точки лежат на прямой?

Можете ли вы назвать линию?

Решение:

Точки на графике показаны ниже.

Ясно, что точки лежат на прямой.

Все точки лежат на оси \(y\).

\(\следовательно\) Данные точки лежат на оси \(y\).



1. Ось \(x\) также называется абсциссой.
2. \(y\)-ось также называется ордината.
3. На оси \(x\) и \(y\) есть бесконечные точки.
4. Начало – это точка пересечения оси \(x\) и оси \(y\).

Интерактивные вопросы

Вот несколько упражнений для практики.Выберите/введите свой ответ и нажмите кнопку «Проверить ответ», чтобы увидеть результат.







---

Подведем итоги

Мини-урок был посвящен увлекательной концепции осей X и Y. Математическое путешествие вокруг осей X и Y начинается с того, что ученик уже знает, и продолжается творческим созданием новой концепции в умах молодых. Сделано таким образом, чтобы это было не только понятно и легко для понимания, но и осталось с ними навсегда. В этом заключается магия Cuemath. Теперь вы сможете легко решать задачи на квадрантах осей x и y и осях x и y на гистограмме, а также на диаграмме с осями x и y.

О Куэмате

Наша команда экспертов по математике в Cuemath стремится сделать обучение интересным для наших любимых читателей, студентов!

Благодаря интерактивному и увлекательному подходу «обучение-преподавание-обучение» учителя изучают тему со всех сторон.

Будь то рабочие листы, онлайн-классы, сеансы сомнений или любая другая форма отношений, это логическое мышление и разумный подход к обучению, в которые мы в Cuemath верим.

---

Часто задаваемые вопросы (FAQ)

1.  Что такое 4 квадранта на графике?

Четыре квадранта или квадранты осей x и y следующие:

2. Как построить график уравнения?

Чтобы построить уравнение, сначала постройте таблицу, состоящую из двух столбцов для значений \(x\) и \(y\). Затем нарисуйте точки на графике, где значения \(x\) лежат на оси x, а соответствующие значения \(y\) лежат на оси y.Затем соедините точки, чтобы нарисовать график уравнения.

3. Какая точка находится на отрицательной оси \(y\)?

Точка с отрицательным значением координаты \(y\) находится на отрицательной оси \(y\).

4. Какая ось х, а какая ось у?

Горизонтальная ось известна как ось x, а вертикальная ось известна как ось y.

5. Как построить график с осями x и y?

Сначала мы рисуем и обозначаем оси x и y.Затем мы наносим координаты функции при различных значениях координат x и y. Затем соединяем координаты и строим график функции.

6. Как называется ось Y?

Вертикальная ось известна как ось абсцисс.

7. Как называется ось x?

Ось x известна как ось ординат.

Советы по построению графиков

Так же, как в композиции есть правила грамматики, существуют правила построения графиков, которые помогают визуализировать данные для вашего аудитория. Хорошо спроектированный график не требует особых пояснений, потому что сам график должен делать тенденции в данных визуально очевидными. Хорошо спроектированный график также не нуждается в ненужных украшениях, которые не передают полезную информацию, такую ​​как глубина столбцов на двумерном графике. Каждый из следующих терминов несет в себе важный смысл.

Зависимые и независимые переменные

Представьте, что мы хотим построить график количества количества осадков, выпадающих в разное время года.Количество осадков зависит от времени года, но время года не зависит от количества осадков. Таким образом, осадки являются 90 257 зависимой переменной 90 258 и временем года. является независимой переменной . На некоторых графиках у вас может быть больше более одной зависимой переменной, но не более одной независимой Переменная. Например, вы можете перекрыть графики осадков в пустыня и осадки в тропиках против времени года, или вы могли бы график дюймов осадков в 2005 и 2006 годах по сравнению со временем год.

Топоры

Независимая переменная принадлежит оси x (горизонтальная линия) графика, а зависимая переменная принадлежит ось Y (вертикальная линия).Оси x и y пересекаются в точке называется источником , где координаты (0,0). В графики только с положительными значениями для x и y, начало координат находится в нижний левый угол.

Весы

Каждая ось нуждается в шкале, чтобы показать диапазон данные по этой оси. Нижний конец шкалы может быть нулем или круглым числовое значение немного меньше, чем наименьшая точка данных. Высота конец шкалы обычно представляет собой круглое числовое значение, немного превышающее самая большая точка данных.Гамма измеряется в мажоре и миноре делений . Обычно шкала идет от низкого к высокому легко подсчитываются кратные числа, такие как 10, 50, 100 и т. д. Когда графики сравниваются рядом друг с другом, рассмотрите возможность масштабирования их до одного и того же диапазона данных, чтобы упростить сравнение.

Этикетки Оси

Для каждой оси требуется описательная метка оси указывает, какая переменная представлена. Например, ось Y метка может читаться как «Общее количество осадков», а метка по оси X может читаться «Месяц»

Единицы

Если вы измеряете время, вы должны включить единицы, а также числовые значения, чтобы люди знали, если вы речь идет о секундах, минутах, часах, днях, годах и т.Если ты измеряя количество осадков, люди не поймут, если вы имеете в виду дюймы, миллиметры, галлоны и т. д., если вы не включаете единицы измерения. Единицы должны сообщаться после метки оси, например, «Общее количество осадков (дюймы)».

Точки данных

Как правило, каждое независимое измерение представляет собой точку на графике. Если на одном графике отображается несколько наборов данных, каждый набор должен быть представлен уникальным символом.

Линии

Следует ли соединить точки данных линией? Обычно ответ положительный, если точки данных являются, например, частью серии измерений одного и того же объекта за определенный период времени. Подразумевается, что значения не возвращаются к нулю между измерениями. Однако, если вы строите диаграмму рассеяния, вы можете провести линию тренда или линию регрессии через точки, но не соединять каждую из них. В некоторых случаях зависимость может быть не линейной, а экспоненциальной, логарифмической или какой-либо другой математической функцией, поэтому кривая может быть более подходящей, чем линия. Однако должна быть причина, по которой выбрана конкретная кривая.

Легенда

Легенда становится важной при построении графика более одной зависимой переменной.Например, ваша легенда может указывают на то, что зеленые линии или полосы обозначают количество осадков в тропиках. в то время как коричневые линии или полосы представляют собой осадки в пустыне. область.

Использование цвета

Цвета или узоры должны использоваться, чтобы помочь передать информации, но не должны использоваться просто для украшения. в предыдущий пример, почему были выбраны зеленый и коричневый? Если бы цвета были наоборот, будет ли это лучше или хуже? Почему?

Какое визуальное представление?

Тип данных, которые вы представляете, может быть лучше подходит для одного типа графика, чем для другого. Например, если ваш измерения — это периодические выборки текущего события, например дождя. каждый день, то линия с точками помогает передать это сообщение. Если на с другой стороны, вы сначала усредняете разные единицы времени как месяцы, тогда бары могут работать лучше. Если вы пытаетесь визуально отображать части целого, круговая диаграмма может быть хорошей выбор.

Планки погрешностей

Каждая точка на графике может представлять одну точку данных или среднее значение набора измерений в этой точке.В этом случае было бы уместно выразить диапазон вариации вокруг этой точки. Обычно ошибка вокруг среднего значения выражается как стандартное отклонение, но при небольших размерах выборки иногда используется стандартная ошибка.

Титул

Заголовок должен быть кратким описанием предметом графика, но не должны описывать или интерпретировать Результаты.

Что не включать

График должен включать только элементы, улучшающие интерпретацию, и должен содержать минимум визуальных украшений. Например, столбцы не должны быть трехмерными, если только третье измерение не добавляет информации.

Пример правильно отформатированного График

топоров | Стандарты визуализации данных

Компоненты

Оси предоставляют пользователям жизненно важную справочную информацию для связывания точек данных со значениями, особенно когда точки данных не помечены непосредственно на диаграмме.

Обычно диаграммы содержат две оси: ось X и ось Y.Во многих случаях один ось используется для установления непрерывного интервала набора данных (т.е. времени), в то время как другая ось используется для сопоставления точки данных со значением (т.е. процент, сумма в долларах или целое число).

Оси не всегда необходимы при визуализации данных, но их следует учитывать. для использования по умолчанию. Когда используешь метки данных, вы можете опустить ось, используемую для меток интервалов.

Титулы

Заголовки осей содержат полезную контекстную информацию о делениях заданная ось, такая как единица измерения. Когда названия осей используются в в сочетании с заголовками и субтитрами пользователи смогут более легко понять, что такое визуализация.

Примеры

Допустимый пример

Почему это допустимо только

В названии оси упущена возможность включить единицу измерение делений по оси Y. В результате галочка метки включают символ процента после каждой помеченной галочки и название не очень полезно.

Предпочтительный пример

Почему это лучше

Теперь, когда в заголовке указана единица измерения, галочки больше не нужен символ процента. Название также облегчает чтобы пользователи в результате поняли, о чем визуализация.

Отметки

Засечки используются для обозначения эталонного значения в данной точке в Диаграмма. Засечки функционируют аналогично линиям на линейке — не все засечки отметки должны быть помечены, но они должны установить непрерывный интервал обеспечив количество отметок между каждой помеченной отметкой всегда одно и то же.

При использовании делений старайтесь не маркировать слишком много элементов и не использовать слишком много отметки вдоль оси. Если галочки выглядят беспорядочно, пользователи не будут в состоянии определить значение различных точек данных.

Примеры

Допустимый пример

Почему это допустимо только

Маркировка каждой галочки не требуется и часто может привести к метки загромождаются и перекрываются, особенно в небольших визуализациях или при просмотре на экранах меньшего размера.

Предпочтительный пример

Почему это лучше

Использование меньшего количества меток приводит к более разборчивым делениям, которые меньше беспорядок. Вы также можете использовать разную высоту для маркированных и немаркированных метки для более четкой иерархии элементов.

Сравнение визуализаций

При создании визуализаций данных, предназначенных для сравнения, всегда использовать последовательные оси.Это позволяет пользователям точно сравнивать данные по каждый без необходимости учитывать отклонения, возникающие в результате осей с различные начальные и конечные значения.

Примеры

Неудачный пример

Пример бара

Бар Пример 2

Почему не получается

В обоих примерах кажется, что значения «Col 1» (крайние левые столбцы) почти идентичны.Однако, если вы внимательно посмотрите на галочку отметки на каждой оси Y, вы увидите, что значение «Col 1» в второй пример на тридцать процентных пунктов меньше, чем в первом примере.

Визуализация данных предназначена для добавления визуального измерения к данным, но если визуализированные элементы дают пользователям ложное представление о данных, чем визуализация данных бесполезна. По этим причинам именно важно, чтобы ось Y была согласованной во всех визуализациях данных которые предназначены для сравнения.

Предпочтительный пример

Бар Пример 3

Бар Пример 4

Почему он соответствует требованиям

Используя те же данные, что и в первом наборе примеров, эти предпочтительные примеры имеют последовательную ось Y, что упрощает различать различия между каждой диаграммой. В результате получается пара визуализаций данных, где изменения значений соответствуют изменения в каждой визуализации.

Руководство

Требования

Всегда

• Подпишите каждую ось.

• Будьте последовательны в том, как вы маркируете деления.

• Используйте согласованные оси для визуализации данных, которые сравниваются.

Рекомендации

Рекомендуется

• Добавьте единицу измерения к названию оси (т.е. «Процент избирателей»).

• Уменьшите беспорядок, не помечая каждую галочку.

• Используйте метки разного размера (например, линейку), если не маркируете каждую метку, т. е. используйте более длинную метку для каждой пятой метки.

Определение осей координат в физике.

Примеры осей координат в следующих темах:

• Графическое сложение и вычитание векторов

  • Векторы можно складывать или вычитать графически, размещая их встык на наборе из осей .
  • Метод сложения векторов «голова к хвосту» требует, чтобы вы разложили первый вектор по набору координат осей .
  • Для начала нарисуйте набор из координат осей .
  • Затем нарисуйте первый вектор с его хвостом (базой) в начале координат осей .
  • Метод сложения векторов «голова к хвосту» требует, чтобы вы разложили первый вектор по набору координат осей .

• Скаляры против векторов

  • Две части — это его длина, которая представляет величину и его направление относительно некоторого набора координат осей .
  • Обычно эта опорная точка представляет собой набор координат осей , таких как плоскость x-y.

• Декартова система

  • Декартова система координат используется для указания точек на графике путем отображения их абсолютных расстояний от двух осей .
  • Точка, в которой пересекаются осей , называется исходной точкой.
  • Декартова система координат задает каждую точку однозначно на плоскости с помощью пары числовых координат , которые представляют собой расстояния со знаком от точки до двух осей .
  • Таким образом, начало координат, где встречаются две оси , равно $(0,0)$.
  • Декартова система координат разбита на четыре квадранта двумя осями ; помечены I, II, III и IV, начиная с верхнего правого угла и продолжая против часовой стрелки, как показано на рисунке ниже.

• Региональные условия и оси

  • Оси X, Y и Z декартовой системы координат используются для описания конкретного положения оси в стандартном анатомическом положении.
  • Многие типы осей могут давать региональное направление.
  • Он перпендикулярен обеим осям DV и AP .
  • Опишите, как оси задают направление, детали и местоположение при описании области тела

• Определение тригонометрических функций на единичной окружности

  • Оси x и y разделите плоскость с координатами (и единичный круг, так как он центрирован в начале координат) на четыре четверти, называемые квадрантами.
  • На приведенной ниже диаграмме показаны эти координаты .
  • Мы знаем, что для любой точки единичной окружности $x$- координата равна $\cos t$, а $y$- координата равна $\sin t$.
  • Мы можем найти координаты любой точки единичной окружности.
  • Единичный круг, показывающий координаты и угловые меры определенных точек.

• Части гиперболы

  • Мы будем использовать гиперболу по оси x, чтобы продемонстрировать, как определить характеристики гиперболы, так что $a$ связан с x- координатами , а $b$ связан с y- координатами .
  • Вершины имеют координат $(h + a,k)$ и $(h-a,k)$.
  • Большая и малая оси $a$ и $b$ в качестве вершин и ко-вершин определяют прямоугольник, который имеет тот же центр, что и гипербола, и имеет размеры $2a \times 2b$.
  • Фокусы имеют координат $(h+c, k)$ и $(h-c,k)$.
  • Асимптотами прямоугольной гиперболы являются оси x и y- .

• Компоненты вектора

  • Векторы — это геометрические представления величины и направления, которые часто представляются прямыми стрелками, начинающимися в одной точке оси с координатами и заканчивающимися в другой точке.
  • Вектор определяется его величиной и ориентацией относительно набора координат .
  • Чтобы визуализировать процесс разложения вектора на его компоненты, начните с рисования вектора из начала координат набора координат .
  • Исходный вектор, определенный относительно набора из осей .
  • Горизонтальная составляющая простирается от начала вектора до его самой дальней координаты x- .

• Трехмерные системы координат

  • Трехмерная система координат выражает точку в пространстве с тремя параметрами, часто длиной, шириной и глубиной ($x$, $y$ и $z$).
  • Каждый параметр помечен относительно своей оси с количественным представлением его расстояния от его плоскости отсчета, которая определяется двумя другими параметрами осей .
  • Это трехмерное пространство, представленное декартовой системой координат .
  • Цилиндрическая система координат представляет собой нечто среднее между сферической и декартовой системами, включая линейные и радиальные параметры.
  • Определить количество параметров, необходимых для выражения точки в трехмерной системе координат

• Векторы в трех измерениях

  • Математическое представление физического вектора зависит от системы координат , используемой для его описания.
  • В декартовой системе координат вектор может быть представлен путем идентификации координат его начальной и конечной точек.
  • Обычно в декартовых координатах рассматриваются преимущественно связанные векторы.
  • Связанный вектор определяется координатами конечной точки, причем его начальная точка всегда имеет координат начала координат $O = (0,0,0)$.
  • $\mathbf{i}$, $\mathbf{j}$ и $\mathbf{k}$ — единичные векторы вдоль осей $x$-, $y$- и $z$- , соответственно .2+bx+c$.
  • , где $h$ и $k$ — соответственно координаты вершины, точки, в которой функция достигает максимума (если $a$ отрицательно) или минимума (если $a$ положительно).

Что такое координатная плоскость? — Определение, факты и примеры

Что такое координатная плоскость?

Координатная плоскость — это двумерная плоскость, образованная пересечением вертикальной линии, называемой осью Y, и горизонтальной линии, называемой осью X. Это перпендикулярные прямые, которые пересекают друг друга в нуле, и эта точка называется началом координат. Оси разрезают координатную плоскость на четыре равные части, каждая из которых называется квадрантом, как показано ниже.



Двумерная плоскость называется декартовой плоскостью, или координатная плоскость и оси называются координатными осями или осью x и осью y. Данная плоскость имеет четыре равных по происхождению деления, называемых квадрантами.Квадрант 1, квадрант 2, квадрант 3 и квадрант 4 показывают разделение плоскости квадранта. Горизонтальная линия справа от начала координат (обозначается буквой O) является положительной по оси x. Горизонтальная линия слева от начала отсчета является отрицательной осью x. Вертикальная линия над началом координат является положительной по оси Y. Вертикальная линия ниже начала отсчета представляет собой отрицательную ось Y.



Для определения координат точки соблюдаются данные соглашения:

• Координата x или абсцисса точки — это ее перпендикулярное расстояние от оси y, измеренное вдоль оси x.

• Y-координата или ордината точки — это ее перпендикулярное расстояние от оси x, измеренное вдоль оси y.

• При задании координат точки на координатной плоскости сначала идет координата x, а затем координата y. Мы помещаем координаты в скобки как (x, y).



Итак, на данном графике координаты A равны (5, 6), так как он находится на расстоянии 5 единиц от начала координат по положительной оси x и 6 единиц от начала координат по положительной оси y.

Можете ли вы сказать координаты B, D, E и F?

Если где-то на графике есть точка, как показано на рисунке, как изображается ее положение?

Чтобы нанести упорядоченную пару (1, 3) на координатную плоскость:  Сначала нанесите число 1 на координату x, поскольку оно стоит первым в упорядоченной паре. Поскольку это положительное число, оно должно сместиться на 1 единицу от начала координат вправо. Затем отложите цифру 3 по оси Y.Поскольку это положительное число, оно сместится на 3 единицы вверх по оси Y. Графическое представление упорядоченной пары (1, 3) показано на рисунке.

Интересные факты



Изменить отображение осей диаграммы

Показать или скрыть оси

1. Щелкните в любом месте диаграммы, для которой вы хотите отобразить или скрыть оси.

   Отображает Инструменты диаграммы , добавляя вкладки Дизайн и Формат .

2. На вкладке Design щелкните стрелку вниз рядом с пунктом Добавить элементы диаграммы, а затем наведите указатель мыши на Оси в раскрывающемся меню.

3. Выберите тип оси, которую вы хотите отобразить или скрыть.

Настройка делений и меток осей

1. На диаграмме щелкните ось с делениями и метками, которые вы хотите настроить, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы с добавлением вкладок Дизайн и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. На панели «Параметры оси» в разделе Засечки выполните одно или несколько из следующих действий:

   1. Чтобы изменить отображение основных делений, в поле Тип основных делений щелкните нужную позицию деления.

   2. Чтобы изменить отображение второстепенных засечек, в раскрывающемся списке Второстепенная засечка типа щелкните нужную позицию засечки.

   3. Чтобы изменить положение меток, в разделе Ярлыки выберите нужный параметр.

      Совет     Чтобы скрыть деления или метки делений, в поле Метки осей выберите Нет .

Изменение количества категорий между метками или делениями

1. На диаграмме щелкните горизонтальную ось (категорию), которую вы хотите изменить, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. В разделе Опции оси выполните одно или оба из следующих действий:

   1. Чтобы изменить интервал между метками оси, в разделе Интервал между метками щелкните Укажите единицу интервала , а затем в текстовом поле введите нужное число.

      Совет     Введите 1 , чтобы отобразить метку для каждой категории, 2 , чтобы отобразить метку для каждой другой категории, 3 , чтобы отобразить метку для каждой третьей категории, и так далее.

   2. Чтобы изменить размещение меток осей, в поле Расстояние метки от оси введите нужное число.

      Совет     Введите меньшее число, чтобы метки располагались ближе к оси. Введите большее число, если вы хотите увеличить расстояние между меткой и осью.

Изменение выравнивания и ориентации меток

Вы можете изменить выравнивание меток осей как по горизонтальной (категория), так и по вертикальной (значение) осям. Если на диаграмме есть многоуровневые метки категорий, вы можете изменить выравнивание всех уровней меток. Вы также можете изменить расстояние между уровнями меток на горизонтальной оси (категории).

1. На диаграмме щелкните ось с метками, которые вы хотите выровнять по-другому, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы с добавлением вкладок Дизайн и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. В диалоговом окне Формат оси щелкните Параметры текста .

4. В текстовом поле выполните одно или несколько из следующих действий:

   1. В поле Выравнивание по вертикали выберите нужное положение выравнивания по вертикали.

   2. В поле Направление текста выберите нужную ориентацию текста.

   3. В поле Пользовательский угол выберите требуемый угол поворота.

Совет     Вы также можете изменить горизонтальное выравнивание меток осей, щелкнув ось, а затем нажав Выровнять по левому краю , По центру или Выровнять по правому краю на главной панели инструментов .

Изменить текст меток категорий

Вы можете изменить текст меток категорий на рабочем листе или изменить их непосредственно на диаграмме.

Изменить текст метки категории на листе

1. На рабочем листе щелкните ячейку, содержащую имя метки, которую вы хотите изменить.

2. Введите новое имя и нажмите клавишу ВВОД.

Примечание     Изменения, которые вы вносите в рабочий лист, автоматически обновляются в диаграмме.

Изменить текст метки на графике

1. На диаграмме щелкните горизонтальную ось или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы с добавлением вкладок Дизайн и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните горизонтальную ось (категории).

2. На вкладке Design в группе Data щелкните Select Data .

3. В диалоговом окне Выбор источника данных в разделе Метки горизонтальной (категории) оси щелкните Редактировать .

4. В поле Диапазон меток оси выполните одно из следующих действий:

   1. Укажите диапазон рабочего листа, который вы хотите использовать в качестве меток оси категорий.

   2. Введите ярлыки, которые вы хотите использовать, через запятую – например, Раздел A, Раздел B, Раздел C .

      Примечание     Если вы введете текст метки в поле Диапазон меток оси , текст метки оси категорий больше не будет связан с ячейкой рабочего листа.

5. Нажмите OK .

Изменение внешнего вида текста и цифр в этикетках

Вы можете изменить формат текста в метках оси категорий или чисел на оси значений.

Форматировать текст

1. На диаграмме щелкните правой кнопкой мыши ось, на которой отображаются метки, которые вы хотите отформатировать.

2. На панели инструментов Главная выберите нужные параметры форматирования.

Совет     Можно также выбрать ось, на которой отображаются метки, а затем использовать кнопки форматирования на вкладке Главная в группе Шрифт .

Формат чисел

1. На диаграмме щелкните ось, на которой отображаются числа, которые вы хотите отформатировать, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   • Щелкните в любом месте диаграммы.

     Отображает Инструменты диаграммы с добавлением вкладок Дизайн и Формат .

   • На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. В разделе «Параметры оси» щелкните Номер , а затем в поле Категория выберите нужный числовой формат.

   Совет     Если в выбранном числовом формате используются десятичные разряды, их можно указать в поле Десятичные разряды .

4. Чтобы числа оставались связанными с ячейками рабочего листа, установите флажок Linked to source .

Примечание     Прежде чем форматировать числа в процентах, убедитесь, что числа на диаграмме были рассчитаны в виде процентов в исходных данных и что они отображаются в десятичном формате.Проценты рассчитываются на рабочем листе с помощью уравнения сумма / итог = процент . Например, если вычислить 10/100 = 0,1 , а затем отформатировать 0,1 в процентах, число будет правильно отображаться как 10% .

Изменить отображение осей диаграммы в Office 2010

Показать или скрыть оси (Office 2010)

1. Щелкните в любом месте диаграммы, для которой вы хотите отобразить или скрыть оси.

   Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

2. На вкладке Компоновка в группе Оси щелкните Оси .

3. Выберите тип оси, которую вы хотите отобразить или скрыть, а затем выберите нужные параметры.

Настройка делений и меток осей (Office 2010)

1. На диаграмме щелкните ось с делениями и метками, которые вы хотите настроить, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. В разделе Опции оси выполните одно или несколько из следующих действий:

   1. Чтобы изменить отображение основных делений, в поле Тип основных делений щелкните нужную позицию деления.

   2. Чтобы изменить отображение второстепенных засечек, в раскрывающемся списке Второстепенная засечка типа щелкните нужную позицию засечки.

   3. Чтобы изменить положение меток, в поле Метки оси выберите нужный параметр.

      Совет     Чтобы скрыть деления или метки делений, в поле Метки осей выберите Нет .

Изменение количества категорий между метками или делениями (Office 2010)

1. На диаграмме щелкните горизонтальную ось (категорию), которую вы хотите изменить, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. В разделе Опции оси выполните одно или оба из следующих действий:

   1. Чтобы изменить интервал между метками оси, в разделе Интервал между метками щелкните Укажите единицу интервала , а затем в текстовом поле введите нужное число.

      Совет     Введите 1 , чтобы отобразить метку для каждой категории, 2 , чтобы отобразить метку для каждой другой категории, 3 , чтобы отобразить метку для каждой третьей категории, и так далее.

   2. Чтобы изменить размещение меток осей, в поле Расстояние метки от оси введите нужное число.

      Совет     Введите меньшее число, чтобы метки располагались ближе к оси. Введите большее число, если вы хотите увеличить расстояние между меткой и осью.

Изменение выравнивания и ориентации меток (Office 2010)

Вы можете изменить выравнивание меток осей как по горизонтальной (категория), так и по вертикальной (значение) осям. Если на диаграмме есть многоуровневые метки категорий, вы можете изменить выравнивание всех уровней меток. Вы также можете изменить расстояние между уровнями меток на горизонтальной оси (категории).

1. На диаграмме щелкните ось с метками, которые вы хотите выровнять по-другому, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. В диалоговом окне Формат оси щелкните Выравнивание .

4. В разделе Макет текста выполните одно или несколько из следующих действий:

   1. В поле Выравнивание по вертикали выберите нужное положение выравнивания по вертикали.

   2. В поле Направление текста выберите нужную ориентацию текста.

   3. В поле Пользовательский угол выберите требуемый угол поворота.

Совет     Вы также можете изменить горизонтальное выравнивание меток осей, щелкнув ось правой кнопкой мыши и выбрав Выровнять по левому краю , По центру или Выровнять по правому краю на мини-панели инструментов .

Изменить текст меток категорий (Office 2010)

Вы можете изменить текст меток категорий на рабочем листе или изменить их непосредственно на диаграмме.

Изменить текст метки категории на листе

1. На рабочем листе щелкните ячейку, содержащую имя метки, которую вы хотите изменить.

2. Введите новое имя и нажмите клавишу ВВОД.

Примечание     Изменения, которые вы вносите в рабочий лист, автоматически обновляются в диаграмме.

Изменить текст метки на графике

1. На диаграмме щелкните горизонтальную ось или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   1. Щелкните в любом месте диаграммы.

      Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

   2. На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните горизонтальную ось (категории).

2. На вкладке Design в группе Data щелкните Select Data .

3. В диалоговом окне Выбор источника данных в разделе Метки горизонтальной (категории) оси щелкните Редактировать .

4. В поле Диапазон меток оси выполните одно из следующих действий:

   1. Укажите диапазон рабочего листа, который вы хотите использовать в качестве меток оси категорий.

      Совет     Можно также нажать кнопку Свернуть диалоговое окно   и выбрать диапазон, который вы хотите использовать на листе. Когда вы закончите, нажмите кнопку Развернуть диалоговое окно .

   2. Введите ярлыки, которые вы хотите использовать, через запятую – например, Раздел A, Раздел B, Раздел C .

      Примечание     Если вы введете текст метки в поле Диапазон меток оси , текст метки оси категорий больше не будет связан с ячейкой рабочего листа.

5. Нажмите OK .

Изменение внешнего вида текста и чисел в метках (Office 2010)

Вы можете изменить формат текста в метках оси категорий или чисел на оси значений.

Форматировать текст

1. На диаграмме щелкните правой кнопкой мыши ось, на которой отображаются метки, которые вы хотите отформатировать.

2. На мини-панели инструментов выберите нужные параметры форматирования.

Совет     Можно также выбрать ось, на которой отображаются метки, а затем использовать кнопки форматирования на вкладке Главная в группе Шрифт .

Формат чисел

1. На диаграмме щелкните ось, на которой отображаются числа, которые вы хотите отформатировать, или выполните следующие действия, чтобы выбрать ось из списка элементов диаграммы:

   • Щелкните в любом месте диаграммы.

     Отображает Инструменты диаграммы , добавляя вкладки Дизайн , Макет и Формат .

   • На вкладке Формат в группе Текущий выбор щелкните стрелку в поле Элементы диаграммы , а затем щелкните ось, которую нужно выбрать.

2. На вкладке Формат в группе Текущий выбор щелкните Формат выбора .

3. Щелкните Номер , а затем в поле Категория выберите нужный числовой формат.

   Совет     Если в выбранном числовом формате используются десятичные разряды, их можно указать в поле Десятичные разряды .

4. Чтобы числа оставались связанными с ячейками рабочего листа, установите флажок Linked to source .

Примечание     Прежде чем форматировать числа в процентах, убедитесь, что числа на диаграмме были рассчитаны в виде процентов в исходных данных и что они отображаются в десятичном формате. Проценты рассчитываются на рабочем листе с помощью уравнения сумма / итог = процент . Например, если вы вычислите 10/100 = 0,1 , а затем отформатируете 0. 1 в процентах, число будет правильно отображаться как 10% .

Добавить засечки на оси

Ось можно отформатировать для отображения основных и второстепенных делений с выбранными вами интервалами.

1. Этот шаг относится только к Word для Mac: в меню Вид щелкните Макет печати .

2. Щелкните диаграмму, а затем щелкните вкладку Chart Design .

3. Щелкните Добавить элемент диаграммы > Оси > Дополнительные параметры осей .

4. На панели Ось формата разверните Засечки , а затем щелкните параметры для основных и вспомогательных типов засечек.
