Какие фитинги лучше для металлопластиковых труб: Выбираем пресс-фитинги.Теория выбора.

Какие пресс-фитинги лучше использовать?

Вход / Регистрация

Инструкции

пресс фитинги

Пресс-фитинги представляют собой разновидность соединительных элементов, предназначенных для монтажа металлопластиковых трубопроводов. Они подходят для металлопластиковых труб любого типа (PEX, PE, PE-RT и т.д.). Как и компрессионные, пресс-фитинги обеспечивают фиксацию методом обжима трубы на гильзе, однако выполняемые с их помощью соединения являются неразъемными.

Соединительные элементы этого типа выпускаются в широком ассортименте. Поэтому у потребителей не возникает проблемы, какие пресс-фитинги использовать на разных участках трубопровода.

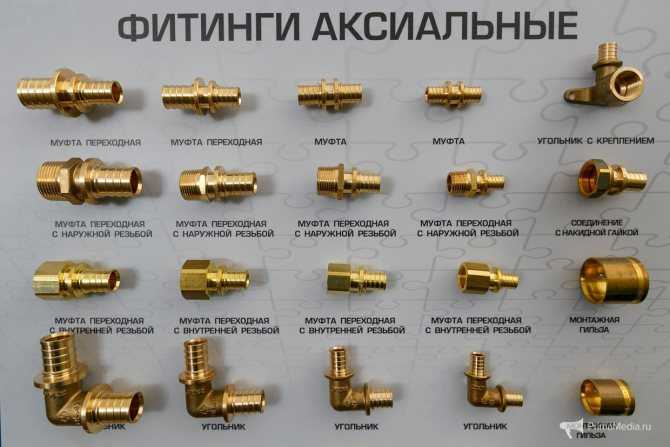

В том числе выпускаются следующие разновидности фитингов:

• муфтовые — используются для сопряжения труб равного или разного диаметра, располагаемых на одной линии;
• крестовые или тройниковые — применяются для выполнения отводов от центрального трубопровода двух или одной трубы;
• угловые — обеспечивают поворот трубопровода на угол от 45º до 120º;
• штуцерные — обеспечивают возможность подключения к металлопластиковому трубопроводу гибких шлангов и других элементов.

Конструкция и особенности монтажа

Конструкция пресс-фитинга состоит из следующих основных элементов:

• корпус, который изготавливается, как правило, из никелированной латуни. Может выполняться в виде крестовины, муфты, тройника и т.д.;
• гильза — изготавливается из нержавеющей стали, латуни или алюминия. Является основным функциональным элементом, с помощью которого обеспечивается монтаж и обжим трубы. Обеспечивает создание герметичного и надежного соединения;
• клипса в виде кольца из эластичного полимерного материала, которая обеспечивает соединение гильзы и корпуса, а также выполняет функцию уплотнительного элемента для герметизации.

Соединение трубы и фитинга выполняется методом деформационного обжатия. Труба надевается на гильзу, которая в свою очередь надевается на штуцер корпуса фитинга. После этого выполняется обжим при помощи пресс-инструмента. Для этой цели могут использоваться специальные обжимные клещи.

При выполнении крупных объемов работ, а также при монтаже трубопроводов большого диаметра применяется профессиональный инструмент с электрогидравлическим приводом. При обжиме стенки трубы вдавливаются в специальные проточки на поверхности штуцера. В результате достигается надежная фиксация и обеспечивается высокая степень герметичности узла соединения.

Преимущества использования пресс-фитингов

По сравнению с другими элементами, применяемыми для монтажа металлопластиковых трубопроводов, пресс-фитинги обеспечивают создание более надежного и прочного соединения. Они могут использоваться на трубопроводах с рабочим давлением 10 и более атмосфер.

Срок службы выполняемых соединений может достигать 50 лет при условии соблюдения технологии монтажа.

Сам монтаж выполняется в сжатые сроки и не требует больших трудозатрат. Для сборки трубопровода достаточно использовать минимальный набор инструментов.

Важным преимуществом пресс-фитинга является стабльность соединительного узла. Он не реагирует на изменения температуры и давления, не требует подтяжки, сохраняя герметичность в течение всего срока службы. Поэтому именно такие элементы лучше всего использовать для монтажа участков трубопроводов, скрытых в стенах или в полу.

26 Февраля 2018

Инструкции

Есть вопросы о продукции Lammin?

Чтобы приобрести инженерную сантехнику оптом или стать дилером Lammin, звоните!

+7 (800) 700-83-55

+7 (800) 700-83-55

Выбор фитингов для трубопроводной системы

Опубликовано: 16.05.2019

1 1501

Поделиться

Ссылка скопирована в буфер обмен

Содержание статьи:

• Фитинги Prandelli: особенности и преимущества

• Пресс-фитинги: вариант для необслуживаемого соединения

• Push-фитинги: эксклюзивная продукция от Blansol

При монтаже и ремонте трубопроводной системы стыковка труб осуществляется при помощи фитингов, образующих соединение, которое легко монтировать. Как правило, используются фитинги из латуни с резьбой, а также пресс-фитинги, в конструкцию которых входят нержавеющие обжимные гильзы.

Использование обжимных фитингов с резьбой – это самый простой и удобный вариант монтажа. В таком фитинге труба фиксируется и герметизируется – для этого используются внутренние компрессионные кольца, внешнее обжимное кольцо и гайка. Затягивается такой фитинг обыкновенным гаечным ключом. Такой вариант монтажа обеспечивает герметичное, обслуживаемое соединение. При использовании фитингов обжимного типа с резьбой не требуются специализированного инструмента, а на монтаж и ремонт затрачивается минимум времени.



Фитинги Prandelli: особенности и преимущества

Среди фитингов, в широком ассортименте представленных на рынке, стоит отметить продукцию компании Prandelli — фитинги этой марки с резьбой, предназначенные для металлопластиковых труб, обладают рядом преимуществ, делающих их практичным выбором. Благодаря увеличенному количеству витков и оптимизированному размеру фитинга устранен эффект самораскручивания в ходе эксплуатации труб, штуцер съемного типа обеспечивает возможность замены, комбинирования разных фитингов.



Пресс-фитинги: вариант для необслуживаемого соединения

Такая категория продукции, как пресс-фитинги являются оптимальным выбором в том случае, если важна простота и оперативность монтажа. В процессе установки фитинга конец трубы обрезается строго перпендикулярно оси, после чего производится калибровка. После этого в пресс-фитинг устанавливается труба, затем производится обжимка соединения при помощи пресс-клещей. Такой неразъемный вариант соединения в дальнейшем не обслуживается – это позволяет использовать такие фитинги для скрытого монтажа.



Push-фитинги: эксклюзивная продукция от Blansol

Есть и еще более быстрый и удобный вариант соединения труб – так называемые пуш-фитинги, эксклюзивная продукция, выпускаемая компанией Blansol, известным европейским брендом. Такие самофиксирующиеся фитинги устанавливаются одним движением, при этом такой вариант также представляет собой необслуживаемое и неразъемное соединение – это предоставляет возможность «утапливать» его в бетон или прятать за фальш-стены.

Вам будет интересно:

Самопромывные фильтры

Узнать больше

Выбор шарового крана для водоснабжения

Узнать больше

Как выбрать коллектор для водоснабжения

Узнать больше

Насосы для воды

Узнать больше

Обновлено: 16.05.2019

Соединение металлической резьбы с пластиковой резьбой

Соединение металлической резьбы с пластиковой резьбой

Перейти к основному содержанию

• Просмотр корзины

• Информация о доставке
• Техническая информация
• Кредитный счет
• Свяжитесь с нами
• Войти/Зарегистрироваться

• Труба ПВХ и фитинги
• Труба Corzan CPVC и Фитинги
• Трубы и фитинги из АБС-пластика
• Вентиляционная труба и фитинги
• Синяя полиэтиленовая труба и Фитинги
• Черная полиэтиленовая труба и Фитинги
• Промышленный Всасывающие и напорные шланги
• Фитинги для шлангов
• Расходные материалы и Инструменты

См. наш технический Видео по адресу:

Опубликовано 03.07.2018 в Труба ПВХ

Нас регулярно спрашивают, как лучше всего соединить металлическую резьбу с пластиковой.

Есть два основных варианта. Во-первых, с помощью стандартного резьбового фитинга и металлической резьбы, просто чтобы накрутить прямо. Второй вариант заключается в использовании специальных фитингов, представляющих собой составные соединения. В композитном соединении с одной стороны металл, а с другой пластиковый патрубок.

Одна из важных вещей, о которой следует помнить при соединении пластиковых нитей с металлическими нитями, — это различия в материалах, особенно в расширении и сжатии этих материалов при изменении температуры. Если металлическую нить ввести непосредственно в пластиковую нить, то при изменении температуры жидкости металл будет расширяться и сжиматься, а пластик расширяться и сжиматься; но они не делают это при точно такой же температуре и количестве. Поэтому мы рискуем, что одна сторона расширится больше, чем другая, и это нарушит герметичность резьбы.

Если ваша вода или жидкость имеет постоянную температуру, то это не должно быть проблемой, однако люди часто удивляются тому, что у них в конечном итоге получаются протекающие соединения, когда они соединяют металл с пластиком. Решением этой проблемы является использование соединительного фитинга.

Муфта, когда она разбирается, полностью металлическая с одной стороны и полностью пластиковая с другой, с уплотнением из EPDM внутри, которое будет служить уплотнением. В результате, если одна сторона расширится больше, чем другая, это вообще не проблема, потому что уплотнение из EPDM в середине сохранит уплотнение.

Эти композитные соединения доступны либо с внутренней резьбой на металлической стороне, либо с наружной резьбой на металлической стороне, и мы также поставляем их из нержавеющей стали, а не из латуни.

Если важным фактором является цена, вместо использования стандартного резьбового фитинга из ПВХ, который навинчивается непосредственно на металлический фитинг, мы поставляем резьбовые фитинги с усиливающим кольцом снаружи. Укрепляющее кольцо выполняет две функции. Прежде всего, если вы перетянете металлическую резьбу, что легко сделать, это придаст дополнительную прочность этой резьбе, поэтому пластик не треснет. Во-вторых, если металлическая сторона расширится на фитинге без усиливающего кольца, фитинг может треснуть. Укрепляющее кольцо просто придает пластику немного больше прочности и делает его немного более щадящим.

Предпочтительным вариантом является прямое соединение металла с пластмассовым композитом; однако, если вы собираетесь использовать нить, находящуюся прямо на металлическую нить из пластика, всегда используйте нить с усиливающим кольцом.

Если вы хотите посмотреть видео, объясняющее это немного больше, вы можете посетить наш канал YouTube и посмотреть видео!

Предыдущий пост

Следующий пост

TOP

Как соединить пластиковую трубу с металлической

При соединении пластиковых и металлических труб с помощью резьбового соединения всегда используйте пластиковую наружную резьбу с металлической внутренней резьбой. Если применить обратное, соединение в конечном итоге будет протекать.

Это связано с различными физическими свойствами двух материалов и способом изготовления резьбы. Внутренняя резьба вначале немного крупнее и постепенно становится меньше. Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и становится больше в диаметре по мере продвижения резьбы.

Когда вы привинчиваете штекер к гнезду, соединение становится более плотным. Если вы ввинчиваете металл в пластик, металл может и почти всегда вызывает трещины в женском пластике. Пластиковые охватывающие фитинги обычно толще или усилены для компенсации. Существуют пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы противостоять изломам под напряжением. Эти фитинги обычно используются в тяжелых коммерческих условиях и для орошения в сельском хозяйстве.

Применение (PTFE) тефлоновая лента

Чтобы соединить пластиковую трубу с наружной резьбой с металлической трубой с внутренней резьбой, вам также потребуется использовать уплотнитель. Герметик помогает «герметизировать» соединение, а также служит смазкой, облегчая сборку.

Тефлоновая лента, также известная как лента из ПТФЭ или водопроводная лента, представляет собой пленку, используемую для герметизации резьбы труб. Поскольку тефлоновая лента пластична и непроницаема, при сжатии она действует аналогично замазке. Используйте (ПТФЭ) тефлоновую ленту для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой.

Тефлоновая лента Цвета и толщина:

Лента чаще всего белого цвета при использовании в сантехнике, но она также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой маркировкой (например, желтая для природного газа, зеленая для кислорода и т. д.).

Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть резьбу. По этой причине мы рекомендуем покупать более толстую ленту, поскольку она более экономична.
