Все о фитингах для металлопластиковых труб – виды, устройства и применение

Фото 1. Фитинговые детали для металлопластиковых трубФитинги для металлопластиковых труб являются важной конструктивной деталью. Металлопластиковые (МП) трубы на данный момент применяют очень широко.

Высокая популярность этих материалов продиктована их уникальными возможностями. Они могут одновременно производить несколько функций: прогонять жидкости с температурой до +110 градусов по Цельсию и изменять направления трубопровода без потери его целостности.

Конструктивные особенности металлопластиковых труб, а именно – сочетание алюминия и полипропилена, стали подосновой того, что данный вид сортамента разрешают применять:

  • при прокладке систем «теплый пол»;
  • при скрытом варианте монтажа;
  • при подводке к отопительным приборам;
  • при сооружении дачных поливных систем и многое другое.

Фото 2. Конструкция МП трубного сортамента

Преимущества данных изделий составляют большой перечень, вот основные из них:

  • Абсолютная экологическая чистота.
  • Продолжительный срок использования.
  • Сохранение пропускных возможностей на протяжении всего срока использования.
  • Небольшая масса.
  • Способность загиба, не несущего вреда целостному состоянию трубы.
  • Простая и быстрая установка.
  • Возможность протяжки скрытым методом в бетон и раствор из цемента.
  • Небольшой показатель проводимости тепла.
  • Хорошие показатели звуковой изоляции.
  • Привлекательный внешний вид
  • Доступная стоимость.

Несмотря на высокий показатель пластичности металлопластиковых изделий, при прокладке сложной конструкции для соединений применяют специальные фитинги. Среди потребителей эта линейка товаров пользуется самым высоким спросом, и все потому, что фитинги пригодны и для водопроводной и для отопительной магистрали.

Преимущества фитингов

Соединительные фитинги для металлопластиковых труб имеют много плюсов:

  1. Отпадает потребность в сварочных работах.
  2. Соединение осуществляется быстро, а самое главное без особых профессиональных навыков.
  3. Для установки не нужно обладать специальными знаниями и навыками.
  4. Нет надобности в приобретении дорогостоящего и сложного оборудование.
  5. При работе с этими соединительными деталями трудоемкость намного ниже, чем, например, в случае с медными, полипропиленовыми и стальными трубопроводами.
  6. Данные соединительные детали выпускают в различных формах, что позволяет установить их на трубопровод любой конструктивной сложности.

СОВЕТ. Эти фасонные части рекомендуют при прокладке конструкции, которую необходимо быстро демонтировать. Так же эти соединительные детали эффективны при необходимости быстрого техобслуживания, потому, что стык легко демонтируется если вдруг возникает необходимость.

Разновидности фитингов для металлопластиковых изделий

Фото 3. Виды фасонных деталей для МП магистралей

Виды фитингов для металлопластиковых труб существуют разные. Например:

  • прямые устройства – они могут оснащаться переходом на внутреннюю или наружную резьбу;
  • тройники, данные виды также оснащаются переходом на внутреннюю или наружную резьбу;
  • тройники с креплениями, которые называют розетками;
  • угольники, эти виды так же имеют крепление;
  • крестовины.

Рассматривая виды данных фасонных элементов, важно отметить, что все они отличаются одним важным недостатком – высокой стоимостью. Она поднимается с увеличением объема изделия. Для водопроводной системы чаще всего ставят муфты на 16 и 20 мм.

В сравнении другими фасонными элементами их стоимость самая низкая. Но, в отопительной магистрали применяют изделия с объемом от 32 до 40 мм. И стоят такие виды куда дороже, чем предыдущие виды.

Но, кажущаяся на первый взгляд высокая стоимость фитингов для металлопластиковых труб, компенсируется затратами на монтажные работы. Ведь услуги мастеров, на которые не надо тратиться в данном случае, оказываются значительно выше от цены самого устройства.

Как устроены муфты

Устройство фитингов для металлопластиковых труб в каждом отдельном случае разное, хотя некоторые разновидности фитингов для металлопластиковых труб имеют конструктивные сходства.

Фото 4. Схема устройства компрессионного (пресс) механизма

Например, все пресс фитинги устроены одинаково:

  • Корпус. От него зависима форма той ли иной разновидности детали. По типу корпуса получается определенная модель устройства: муфта, уголки или тройники.
  • Гильза. Эту часть приспособления называют основной, она производится из нержавейки. На ее поверхностной части сжимают клещи, производя монтажные мероприятия. По окончанию прижатия гильзы, она уже не в состоянии принять прежние размеры, и этого не происходит не только во время монтажных работ, но и за период длительного использования.
  • Кольцевидная клипса. Она используется для состыковки гильзы и корпуса.

Смотреть видео: дешевый вариант как соединить МП трубы

При установке этой разновидности муфт, не нужно применять герметики или смазочные вещества. Нужный уровень герметичности обеспечивается посредством деформации втулки из стали.

Немного другим устройством отличаются такие разновидности фитингов, как пуш муфты. Устройство в данном случае следующее:

  1. Корпус, произведенный из полимера, его по показателю прочности можно сравнить с металлическими изделиями.
  2. Резиновые кольца – уплотнители. Они способны выдержать большую температурную нагрузку.
  3. Кольцо внутри, оснащенное пружиной. На нем лежит ответственность за фиксацию трубы в требуемом положении.
  4. Пластиковый кожух, он размещен на внешней стороне, и держит целую конструкцию.

Все описанные разновидности соединительных деталей на металлопластиковые трубы отличаются простою установки, что является их значимым преимуществом перед остальными аналогичными приспособлениями.

Цанговые детали

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.

Фото 5. Цанговая муфта для МП магистралей

Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.

Главное преимущество стыка, образованного цанговым соединительным элементом – это возможность последующих разборок в случае необходимости. Но, им потребуется постоянное обслуживание. Оно подразумевает постоянное подкручивание накидной  гайки.

Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.

Тройники

Фитинг – тройник для металлопластиковых труб является важной деталью для отводов и разветвления на магистралях. Эти варианты приспособлений дают возможность состыковать три трубопровода.

Смотреть видео – обзор пресс фитингов и правильная опрессовка

Тройники бывают равнопроходными и переходными. Переходной тройник ставят на стыке трубопроводов с разными объемами, а устройства равнопроходного типа ставят на магистралях с одинаковым объемом.

Фото 6. Вид тройника для металлопластиковых магистралей

Одна важная особенность этих фасонных изделий, что они помогают площадь конструируемой магистрали свести к минимальным габаритам.

Стоимость тройников зависит от материала их изготовления. Чтобы функционирование этого механизма не оказалось опасным, стоит приобретать товар у проверенных производителей. Иначе качество тройника может оказаться низким, а для этого варианта это не  допустимо.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».

Фото 7. Вид устройства - мериканка для металлопластиковых магистралейПо своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Видов американок существует несколько. Это: прямые, угловые, конусные и цилиндрические элементы. Универсальность соединений, выполненных посредством американки делает ее просто незаменимой при многих монтажных мероприятиях.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны

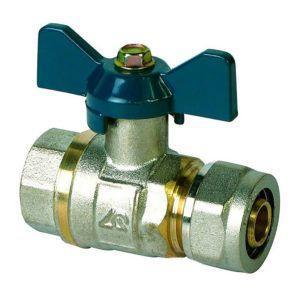

Фото 8. Вентильный кранКраны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Вентиль или кран, который рекомендован для установки на холодный водопровод, нельзя ставить на место устройства для горячей воды. Точно также механизм, предназначенный для горячей воды не рекомендуют применять для подачи холодной воды.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.

Фото 9. Устройства - пресс муфтаНужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

  • Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
  • Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
  • Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
  • Пресс – муфты не боятся температурных изменений.
  • Монтаж выполняются легко и за короткое время.
  • Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится. При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката.

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного  элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

  • выравнивается трубная заготовка;
  • на ней аккуратно выполняется срез, для которого предварительно делается разметка;
  • зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
  • на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
  • увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
  • гайка закручивается до упора от руки;
  • затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Пластиковые фитинговые элементы

Пластиковые фитинги для металлопластиковых труб являются современными, легкими и долговечными вариантами. Благодаря своим отличным качествам эти фасонные элементы ставят на металлопластиковых магистралях различного назначения.

Фото 10. Пластиковые фитинговые устройства для металлопластиковых трубопрокатов

Пластиковые изделия отличаются экологической безвредностью и их сертифицировали во многих странах мира. Эти соединительные элементы по праву называют наиболее универсальными.

Для монтажа пластиковых фасонных устройств не нужно производить сложных технических действий. Его можно произвести собственными руками, и обращаться за помощью к профессионалам не нужно.

Пластиковые фитинговые элементы производят различных видов, и их нужно подбирать в зависимости от предназначению.

Приобретая данные приспособления можно быть уверенным, что магистраль, смонтированная с их помощью, будет долговечной и надежной. Так же в этом случае их выгодно отличает доступная цена. А если они куплены у проверенного изготовителя, то это станет гарантией широкого спектра положительных характеристик эксплуатации.

Смотреть видео – обзор МП труб и Фитин.

Фитинги для металлопластиковых труб правильно выбрать не сложно. Главное, что нужно при этом – верно определить нужную конфигурацию. Если все это сделать по правилам, то надежность соединений магистрали будет обеспечена на все сто процентов.

Металлические трубы и пресс-фитинги для систем отопления и водоснабжения: особенности, преимущества, монтаж

Что первое приходит в голову, когда речь заходит о выборе труб для систем отопления и водоснабжения? Обычно застройщик думает о трубах из полипропилена, сшитого полиэтилена или металлопластика. Почему? Они широко распространены на строительном рынке, хорошо себя зарекомендовали, а монтажники любят с ними работать. А что вы скажете о металлических трубах? Перед глазами сразу возникает картинка времён СССР – чугунные батареи подключены к небрежно покрашенным стальным трубам через резьбовые фитинги, уплотнённые льном. Но прогресс не стоит на месте. Сегодня ведущие производители отопительного и инженерного оборудования предлагают вам современную альтернативу. Это — металлические трубопроводы из меди, а также оцинкованной и нержавеющей стали. Рассмотрим их преимущества и способ прессового соединения на примере продуктов компании Viega.

Содержание:

  • Особенности металлических труб и пресс-фитингов для систем отопления и водоснабжения
  • Преимущества пресс-соединений в системах отопления и водоснабжения
  • Пошаговый монтаж металлических труб с применением пресс-технологии Viega

Система отопления и водоснабжения на основе металлических труб и пресс-фитингов

Представим ситуацию. Владелец городской квартиры или загородной недвижимости хочет заменить старые трубы или смонтировать систему отопления и водоснабжения с нуля. Какими требованиями он станет руководствоваться при выборе труб? Скорее всего будет составлен такой список:

  • Трубопроводы должны быть долговечными.
  • Соединения не должны протекать и требовать периодического обслуживания.
  • Система, если планируется открытая прокладка трасс, должна красиво выглядеть.
  • Трубы должны обладать коррозионной стойкостью, выдерживать высокое давление и температуру.
  • Трубопроводы должны быть сделаны из экологических чистых материалов.

При этом заказчик хочет сэкономить и получить максимальный результат за разумные деньги. Один из рациональных вариантов — современные металлические трубы, предназначенные для монтажа систем отопления и водоснабжения. Рассмотрим технические характеристики оцинкованных труб, труб из нержавеющей стали, медных трубопроводов, а также пресс-фитингов Viega.

Оцинкованные трубы и пресс-фитинги изготовлены из гальванизированной стали. Слой цинка толщиной от 8 до 15 мкм, в зависимости от системы, нанесён только снаружи трубопровода, или и снаружи, и изнутри. На выбор предлагаются трубы и пресс-фитинги следующих диаметров:

  • 12 мм;
  • 15 мм;
  • 18 мм;
  • 22 мм;
  • 28 мм;
  • 35 мм;
  • 42 мм;
  • 54 мм;
  • 64 мм;
  • 76,1 мм;
  • 88,9 мм;
  • 108 мм.

Важно! Оцинкованные трубы применяются для монтажа систем отопления и кондиционирования. Нельзя использовать оцинкованные трубопроводы для системы питьевого водоснабжения.

Трубы из меди и нержавеющей стали предназначены для систем отопления и водоснабжения. Диаметры пресс-фитингов и труб из нержавеющей стали варьируются от 15 до 108 мм, а медных — от 12 до 108 мм.

Пресс-фитинг состоит из корпуса, стопорного кольца, разделительного кольца и профильного уплотнительного кольца из EPDM материала — этиленпропиленового-диенового каучука.

Важно! Разделительное кольцо предотвращает повреждение уплотнительного кольца, когда монтажник вставляет металлическую трубу в фитинг. При опрессовке узла, стопорное кольцо своими зубцами обжимает и надёжно фиксирует фитинг на трубе. Причём, опрессовка синхронно происходит с двух сторон — до и после уплотнительного кольца. Это гарантирует герметичность соединения, а труба, при последующих манипуляциях монтажника, не сместится относительно фитинга.

В ассортименте компании Viega есть всё для монтажа системы отопления и водоснабжения из медных, оцинкованных и нержавеющих труб и пресс-фитингов:

  • отводы;
  • тройники;
  • переходники;
  • угольники и т.д.

По-особенному стильно выглядит система отопления или водоснабжения смонтированная из медных трубопроводов или труб из нержавеющей стали.

Трубы прокладываются открытым способом, и металлическая система становится дизайнерским элементом интерьера.

Важно! Металлические трубопроводы и пресс-фитинги выдерживают максимальное рабочее давление до 1,6 МПа и температуру до 110 градусов Цельсия. Срок эксплуатации труб и пресс-фитингов Viega более 50 лет.

Недостатки «горячего» монтажа металлических труб

Теперь взглянем на металлические трубы глазами монтажника. Как он рассуждает? Монтажник хочет сделать работу быстро, чтобы перейти на следующий объект, но, при этом, быть уверенным в том, что клиент не предъявит ему претензии из-за протекающей системы.

Предположим, что владелец коттеджа хочет обвязать котельную медными трубами.

Подключить батареи отопления оставив трубы на виду.

Или сделать металлические трубы элементом дизайна в ванной комнате. Ведь такая система отопления и водоснабжения произведёт вау-эффект.

Допустим, выбран способ соединения труб — пайка мягким припоем. Работа разбивается на ряд последовательных шагов:

  • С помощью роликового трубореза от медной трубы отрезается кусок нужной длины.

  • С торца трубы, изнутри и снаружи, гратоснимателем снимаются заусенцы.

  • Труба обезжиривается

  • На трубу наносится флюс.

  • Производится пайка с помощью горелки.

  • После того, как припой застыл, узел очищается от остатков припоя и флюса. Получается надёжное и долговечное соединение. Но, у этого способа есть недостатки:
  • Монтажник должен обладать высокой квалификацией.
  • На пайку уходит много времени.
  • Требуется открытый источник пламени.
  • Повышается трудоёмкость работ.
  • Сложность монтажа в стеснённых условиях.

Если монтажник не обладает высокой квалификацией, он может легко перегреть соединение. Медь почернеет. Это негативно скажется на эстетике системы.

Вышеназванные недостатки относятся и к способу соединения металлических труб с помощью сварки. Проблема усугубляется, если в доме сделана чистовая отделка или ведётся ремонт в меблированном помещении. Кроме этого, по противопожарным нормам не везде допускается ведение сварочных работ и использование ацетиленовых горелок. Например, в деревянных домах, при реконструкции старого жилого фонда и т.д.

Преимущества пресс-соединения металлических труб по технологии Viega

Есть ли способ упростить и ускорить монтаж систем отопления и водоснабжения при неизменно высоком качестве? Ответ предлагают инженеры Viega. Немецкая компания первой разработала новаторский метод соединения труб без сварки, пайки и применения компрессионных резьбовых фитингов. Суть способа — использование специального гидравлического инструмента с набором оснастки.

В набор входят:

  • Пресс-пистолет, который работает от аккумулятора и от электрической сети.
  • Пресс-клещи, диаметром 1/2'', 3/4'' и 1''.
  • Пресс-кольца, диаметром 1-1/4'', 1-1/2'' и 2''.

Чтобы наглядно продемонстрировать преимущества пресс-монтаж металлических труб, покажем вам пошаговый процесс:

1. Отмерьте на трубе необходимую вам длину заготовки.

2. Возьмите роликовый труборез и отрежьте заготовку.

3. Зачистите торец трубы от заусенцев с внутренней и внешней стороны гратоснимателем.

4. Вставьте конец трубы в пресс-фитинг и отметьте маркером глубину её захода.

Важно! Так, при опрессовке узла, вы визуально проконтролируете, что труба вставлена в фитинг на необходимую глубину.

5. Установите фитинг с трубой в пресс-клещи и нажмите на курок пресс-пистолета. Инструмент «сам» опрессует узел с усилием 32 кН.

6. Разожмите клещи и извлеките трубу с фитингом.

Вы получили неразъёмное и прочное соединение.

Ключевые преимущества пресс-соединения металлических труб для монтажника и заказчика:

  • Высокая скорость монтажа.
  • Простота работы.
  • Минимизация влияния человеческого фактора.
  • Нет открытого источника огня, не нужны сварочные работы.
  • Гарантированная надёжность системы, т.к. работа по опрессовке производится в автоматическом режиме.
  • Возможность работы в стеснённых условиях.
  • Возможность пред-монтажа, т.е. система отопления или водоснабжения сначала «начерно» собирается, проверяется правильность построения узлов и только потом фитинги опрессовываются.

Важно! Работать с пресс-пистолетом может даже неподготовленный человек, потратив на обучение 15-20 минут.

Подведение итогов

Используя пресс-систему и металлические трубы Viega, вы получаете надёжную и красивую систему отопления или водоснабжения с долгим сроком службы. Трубы и фитинги имеют низкое температурное расширение и устойчивы к высоким температурам. Если вы хотите провести монтаж самостоятельно, можно не покупать пресс-пистолет, а взять его в аренду и, за один день, отпрессовать предварительно собранную систему отопления и водоснабжения.

Отметим, что весь ассортимент продукции Viega представлен в складской программе компании ХОГАРТ. Наши менеджеры проконсультируют вас и подберут оптимальный вариант медных, оцинкованных и нержавеющих труб и пресс-фитингов.

Виды и маркировка пресс-фитингов для металлопластиковых труб

Гильза надевается на конец заготовкиС помощью дополнительных деталей для монтажа – пресс-фитингов  — осуществляется монтаж металлопластиковых труб, поскольку их нельзя сваривать. Пресс фитинг для металлопластиковых труб позволяет создать герметичное соединение между металлопластиковой трубой и отопительными приборами, узлами учета, смесителями или трубопроводами с резьбой.

Металлопластиковые коммуникации соединяются разъемными и неразъемными соединениями.

Содержание статьи:

Общие сведения

Для осуществления разборного стыка используются детали с накидной гайкой, выполняющей роль пресса. Такие пресс фитинги называют компрессионными.

При установке неразъемных конструкций используются пресс фитинги без резьбы. Стальная гильза выполняет роль пресса вместо гайки. Гильза в процессе установки деформируется, и вернуть ее в первоначальную форму уже будет невозможно.

Пресс-фитинги, использующиеся для  монтажа металлопластиковых труб::

  • Вставляйте полусобранный узел в специальное приспособлениеобжимные;
  • надвижные.

Эти детали действуют по одинаковому принципу. Различна лишь технология из монтажа, поэтому для работы необходим разный инструмент.

Пресс фитинги для металлопластиковых труб отличаются в зависимости от материала, из которого они выполнены.

Бывают:

  • Пресс фитинги из латуни. Цена таких деталей выше. Не подвержены процессам коррозии.
  • Стальные пресс фитинги. Подвержены коррозии со временем.

По весу, как и по цене, можно отличить изделия плохого качества. Пресс фитинги из стали или латуни значительно тяжелее фитингов из алюминия.

Преимущества неразъемного соединения:

  • Обладает высокой надежностью. Такое соединение выдержит давление 10 атм.
  • Устойчиво к воздействию высоких температур. Соединения с пресс фитингом будут функционировать в том же диапазоне допустимых для эксплуатации температур, что и металлопластиковые трубы.
  • Устойчиво к коррозийным процессам.
  • Пресс соединению не понадобится ремонт или обслуживание. Его можно куда-либо замуровать, не задумываясь об обеспечении свободного доступа к нему.
  • Простота монтажа. Для установки пресс-фитингов не требуются специальные навыки и дорогостоящие инструменты.
  • Цена часто ниже цены компрессионных

Обжимные

Обжимные фитинги уже давно широко распространены и встречаются повсюду. В таких пресс фитингах конец трубы из металлопластика зажимается между внутренним вкладышем и  гильзой, а с помощью  резины EPDM или уплотнений из фторопласта-4 (тефлона) или соединение герметизируется.

Маркировка

В маркировке обязательно указываются  параметры металлопластиковых труб для соединения – толщина стенки (16×2, например) и наружный диаметр, а также данный о производителе. Данные можно найти на обжимной гильзе и на корпусе детали. На трубе содержится аналогичная информация. Все должно совпадать.

Особенности монтажа и выбора фитингов

Изначально металлопластиковые трубы из сшитого ПЭ не могут быть склеены или сварены. Швы, сделанные с помощью сварочного аппарата, все равно разойдутся и потрескаются через пару месяцев. Клей же не используют из-за низкой адгезии металлопластика и его стойкости к растворителям.  Для выполнения соединений остается только применять  пресс фитинги.

Важно! Все резы трубы из металлопластика должны быть обязательно под углом 90 градусов. Герметичность соединения может быть нарушена даже при незначительных отклонениях.

При выборе пресс фитинга для металлопластиковых труб необходимо обратить особое внимание на кольцо обжима. Выполнено она должно быть из прочного металла. Должна быть лишь литая штамповка, никаких швов на металлической поверхности. Любой шов может стать точкой для разрушения. Лучше исключить вероятный прорыв трубопровода и затопление дома, не стоит здесь гоняться за дешевизной.

Важно! Приобретайте металлопластиковые трубы и пресс-фитинги от одного производителя. Это поможет избежать проблем при установке, а потом и эксплуатации.

Как установить пресс фитинг для металлопластиковых труб

Подготовкой заготовок начинается любой монтаж. Нужно строго перпендикулярно нарезать трубу в нужный размер, затем тщательно зачистить напильником заусенцы. Если  труба стала овальной, сильно сплющилась, откалибруйте ее при помощи калибратора.

Труборез поможет избежать дополнительных манипуляций. Ветошью протрите торцы заготовок от пыли, грязи, пластмассовых опилок.

Рекомендуется снять фаску.

Обжим заготовок в пресс-фитинге:

  1. Разобрать фитинг, на конец трубы надеть пресс-гильзу.
  2. В трубу с гильзой вставить корпус до упора.
  3. Вставить в пресс-клещи собранную заготовку.
  4. Рукоятки пресса свести.
  5. Приложите достаточно усилий при сведении рукояток, соединение получится качественным только при сведении до упора. После снятия пресса от зажимов клещей должны появиться отчетливо видные кольцевые отпечатки.



Опрессовка при помощи надвижного соединителя

  1. Подготовьте конец трубы из металлопластика.Подготовьте конец трубы из металлопластика.
  2. Гильза надевается на конец заготовки, на стороне конца трубы должна находиться фаска гильзы.
  3. Гильза развальцовывается возле конца трубы при помощь специального приспособления.
  4. Вставляйте полусобранный узел в специальное приспособление.
  5. Надвигайте гильзу на фитинг с помощью приспособления.

Какие фитинги для металлопластиковых труб лучше

Как известно, фитинги являются разновидностью трубных сантехнических изделий. Эти детали предназначаются для соединения или же разветвления различных участков труб в необходимом направлении. При этом благодаря фитингам возможно соединить участки труб с разными диаметрами и материалами изготовления. Кроме того, данные изделия позволяют подвести трубопроводы в отдаленные или труднодоступные зоны. Само собой, фитинги, как и множество других изделий, имеют разные конструкционные конфигурации и назначение к применению. Чтобы понять, какие фитинги для металлопластиковых труб лучше, мы в этой статье рассмотрим следующие виды фитингов для металлопластиковых труб:

  • цанговые фитинги
  • компрессионные фитинги
  • пресс-фитинги

Цанговые фитинги благодаря своей возможности многократного использования довольно часто называются разъемными. Основное название этого вида изделий происходит от названия их важного конструкционного элемента — цанги. Сама цанга представляет из себя уплотнительное кольцо, за счет которого эти фитинги могут выполнять максимально герметичное соединение. Кроме цанги разъемные фитинги для металлопластиковых труб имеют основную часть корпуса, выполненную, как правило, из латуни и специальное кольцо для обжима. По классификации цанговые фитинги включают в себя всевозможные переходники, а также тройники, крестовины и другие разветвители.

Компрессионные фитинги для металлопластиковых труб обычно используют для установки в трубопроводах магистрального типа. Характерной особенностью подобного типа изделий является то, что при их установке не требуется использование сварочных аппаратов. Благодаря своей конструкции, состоящей, как правило, из латунного или стального корпуса, а также обжимного кольца и специальной накидной гайки, произвести монтаж такого изделия можно с помощью простого гаечного ключа с подходящим размером. К сожалению, фитинги компрессионного типа со временем могут образовывать протечки из-за раскручивания гаек, но эта проблема вполне решается обычным подтягиванием гайки тем же самым ключом.

Пресс-фитинги для металлопластиковых труб по большей части применяют лишь внутри помещений. Дело в том, что изделия этого типа не очень устойчивы к морозам, что во много раз сокращает эксплуатационный ресурс и может привести к разгерметизации участка и его аварийного прорыва. Нередко пресс-фитинги называются пуш-фитинги из-за способа их установки. Монтируют такие изделия при помощи специального инструмента — клещей, вдавливая участки трубопроводов. Отсюда, собственно, и пошло название «пуш» — «давить» или «толкать», а «пресс» — «нажимать». Конструкция такого вида фитингов монолитна. Она включает в себя корпус со штуцером и гильзой, на которой установлена прокладка.

Установка фитингов на металлопластиковые трубы

Установка фитингов на металлопластиковые трубы в большинстве случаев почти что не требует наличия специализированного строительного инструмента. Этот процесс идет быстро и не вызывает особых сложностей у опытных мастеров. В принципе, даже большое количество тех людей, кто ранее не проводил такие соединения, может выполнить эту работу самостоятельно. Установка фитингов на металлопластиковые трубы для большинства из видов данных изделий на первых этапах монтажа практически идентична, за исключением некоторых конструкционных особенностей. Собственно, этапы по установке всех описанных нами выше видов фитингов будут выполняться примерно следующим образом:

  • Намечается непосредственное место установки фитинга
  • В этом месте удаляется часть трубопровода
  • Торцы зачищаются от заусенцев и неровностей

Для цанговых фитингов и компрессионных:

  1. Гайка и уплотнительное кольцо надеваются на трубы
  2. Трубопровод соединяется со штуцером фитинга
  3. Обжимное кольцо устанавливают обратно в фитинг
  4. Гайку накручивают вручную и подтягивают с помощью ключа

Для пресс-фитингов:

  1. Обжимная гильза переносится на трубопровод
  2. Штуцер до упора соединяется с трубой
  3. Гильзу затягивают со штуцером посредством пресс-клещей

Фитинги для металлопластиковых труб – виды, размеры, производители, цены

При подборе и покупке продукции обращайте внимание на:

  • гарантию производителя
  • макс. давление и температуру, которые могут выдержать фитинги при эксплуатации инженерной системы
  • вес изделия
  • маркировку
  • материал фасонной детали
  • отзывы о товаре в Интернете

Если фасонная деталь слишком лёгкая, значит вместо латуни для корпуса использован другой сплав. В качестве ориентира можно использовать массу продукции Valtec с содержанием меди не менее 54%, один экземпляр обжимного фитинга которой весит от 64 до 531 грамм.

На качественной детали маркировка равномерно выпуклая или глубокая, с четко различимыми буквами.

Изготовленный из нержавеющей стали хвостовик пресс-фитинга лучше, чем из алюминия: «нержавейка» со временем не «потеет», то есть не накапливает конденсат, и не тускнеет, выдерживает более высокое давление, в том числе гидроудары, и практически не деформируется. То же относится и к «сухарю» обжимного фитинга: «нержавейка» более прочная и надежная по сравнению с пластмассой.

Если сравнивать фитинги по видам, то достоинством обжимных и пуш-фитингов является возможность неоднократно разбирать соединения и использовать элементы повторно (нужно только заменить деформированное в процессе монтажа цанговое кольцо обжимного фитинга или блокировочную пружину push-fit и, в случае протечек, резиновые уплотнительные кольца – они продаются отдельно и стоят «копейки»). Монтаж пуш-фитингов при этом занимает минимум времени. Однако push-fit имеет довольно узкий размерный ряд, от 16 до 32 мм и менее доступен: эта разновидность фасонной детали появились на российском рынке недавно, по некоторым данным в 2010 году, и ее производит мало компаний.

В отличие от компрессионных изделий, требующих осмотра и подтяжки хотя бы раз в год, пресс-фитинги редко выходят из строя и не допускают протечек. Возможные ошибки монтажа видны сразу же при тестировании системы – в таких местах фитинги протекают – и «неправильные» элементы заменяются (однако, при демонтаже пресс-фитинг удаляется вместе с опрессованной трубой). Правильно смонтированный трубопровод можно без опаски залить в бетон – стену или пол. К тому же для установки опрессовочных фитингов не обязательно приобретать дорогостоящий пресс-инструмент – достаточно взять его напрокат или доверить монтаж профессионалам.

Обжимные фитинги Пресс-фитинги Пуш-фитинги
Возможность скрытого монтажа НЕТ ДА ДА
Многократное использование ДА НЕТ ДА

Отметим, что производители рекомендуют использовать фитинги и инструменты той же фирмы, что и трубы. При использовании в одной системе изделий разных изготовителей гарантия не предоставляется.

С показателями продукции некоторых популярных производителей вы можете ознакомиться в приведенных ниже таблицах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
