Какие металлопластиковые трубы для отопления лучше: 11 советов, какие металлопластиковые трубы для отопления и водопровода лучше выбрать

alexxlab 0 Комментариев

Содержание

Трубы металлопластиковые для отопления: технические характеристики и монтаж

При устройстве своими руками отопительной системы в частном доме можно эффективно использовать трубы из различных материалов. Какие из них лучше подойдут, зависит от конкретных требований к сети и условий их использования. Каждое изделие имеет свои недостатки, особенности, положительные качества, технические и эстетические характеристики. Особого внимания заслуживают металлопластиковые трубы для отопления.

Металлопластиковые трубы для отопления — это один из лучших вариантов, так как они прочны и удобны в монтаже

Содержание

  • 1 Конструкция изделий
  • 2 Важные характеристики изделий из металлопластика
  • 3 Недостатки и положительные стороны изделий
  • 4 Монтаж отопления из металлопластиковых труб
  • 5 Как соединять металлопластиковые трубы с металлическими
  • 6 Установка своими руками: основные правила

Конструкция изделий

Конструктивные особенности металлопластиковых коммуникаций позволяют их ставить на отопление. Внутренний слой выполнен из специального пластика – модификации полиэтилена, обладающего повышенной прочностью. Он не окисляется и не накапливает соли на поверхности благодаря шероховатости всего 4*10-3 мм. Кроме того, такой полиэтилен очень термостойкий.

Специальный состав для соединения пластика и следующего слоя из металла характеризуется высокой адгезией к обоим материалам. Центральный элемент конструкции – алюминий, обеспечивающий изделию гидравлическую стойкость. Технология его изготовления придает металлу особую пластичность с сохранением прочностных характеристик при толщине 2-3 (*10-1) мм.

Обратите внимание! Чем меньшую толщину имеет алюминиевый слой, тем быстрее он среагирует на перепады температуры.

Далее наносится еще одна клеевая прослойка и наружный пластиковый слой. Металл защищен с обеих сторон полимером и не испытывает отрицательного внешнего воздействия.

Металлопластиковые трубы — это многослойное изделие, внутренняя и внешняя поверхность которого покрыта полимером

Если металлопластиковые трубы ставить на отопительную систему, то при правильной сборке она без сбоев прослужит долгое время. Изготавливают изделия такого типа многие фирмы, среди которых Valtec, Uponor, Rehau, Henco, Sanha, Kermi и другие.

Важные характеристики изделий из металлопластика

Для отопления трубу выбирают, опираясь на ее эксплуатационные характеристики. Согласно нормативным документам коммуникации выпускаются с наружным диаметром от 0,16 до 0,63 (*102 ) мм с толщиной стенки два-три миллиметра.

Можно ли металлопластиковую трубу ставить на отопление, зависит от температуры теплоносителя, который используется в доме. Такие изделия выдерживают постоянную нагрузку 95 ºС с допустимым кратковременным повышением до 110 ºС. При минус 40 ºС они замерзают.

Толщина слоя из алюминия металлопластиковых труб отопления составляет 190-300 мкм. Коммуникации характеризуются рабочим давлением в 1 кПа при значении температуры 95 ºС и 2,5 кПа – при 25 ºС. Разрушающим уровнем давления для металлопластиковой трубы на отопление является значение 8,0-9,4 кПа (при 20 ºС). Она не способна пропускать воздух.

Обладая хорошими техническими характеристиками, металлопластиковая труба для отопления имеет возможность сгибаться. Радиус находится в зависимости от диаметра и при изгибе своими руками колеблется от 8 до 12,5 см. При необходимости смены направления коммуникаций в пространстве лучше применять трубогиб. В таком случае радиус составляет от 4,5 до 9,5 см.

Высокая гибкость труб из металлопластика позволяет легко придавать им нужную форму

Теплопроводность трубы для отопления (металлопластиковой) составляет 0,43 Вт/(м*К).

Недостатки и положительные стороны изделий

Перед принятием решения, можно ли трубу (металлопластиковую) использовать для отопительной системы в доме, важно лучше изучить их недостатки и положительные качества. Из последних выделяют:

  • экологическую чистоту;
  • хорошую совместимость, позволяющую соединять металлопластиковые трубы с металлическими;
  • устойчивость к образованию разнообразных отложений в виде камней и ржавчины;
  • способность сохранять любые формы из тех, какие придаются им при сгибании;
  • возможность организации отопления своими руками из металлопластиковых труб без привлечения множества инструментов;
  • минимальное количество отходов;
  • гибкость, позволяющую организовать разводку металлопластиковых труб своими руками с меньшим количеством элементов соединения;
  • хорошую звукоизоляцию, антистатичность и ремонтопригодность.

Неоспоримым преимуществом того, чтобы использовать такие трубы в частном доме является их пропускная способность, которая на 30% выше, чем у аналогов из стали.

Трубы из металлопластика разрушаются под действием ультрафиолета, поэтому их лучше использовать в системах закрытого типа, например, теплого пола

Вместе с тем нельзя забывать и про недостатки. Металлопластиковая труба для отопления нуждается в качественной изоляции. Хотя она и пригодна для наружного монтажа, но при замерзании с находящейся внутри водой изделие лопнет. Также металлопластик нельзя ставить в местах прямого воздействия ультрафиолетовых лучей.

Обратите внимание! При необходимости использовать скрытую прокладку коммуникаций в доме запрещается выполнять соединения резьбовыми фитингами.

Необходимо учитывать, что фитинги для труб из металлопластика имеют немного зауженное сечение. Это приводит к некоторому снижению проходимости трубопровода.

Монтаж отопления из металлопластиковых труб

Установка своими руками отопления в доме из металлопластиковых коммуникаций отличается удобством и простотой. Для стыковки можно воспользоваться прессовыми фитингами, а также резьбовыми соединениями. Какие именно выбрать – решать мастеру в зависимости от навыков и наличия инструментов. Монтаж в частном доме отопления металлопластиковыми трубами может быть разделен на несколько этапов.

С помощью ножниц для резки металлических изделий отрезается часть трубы, которая соответствует необходимым размерам и длине. Не рекомендуется использовать иные инструменты для реза, поскольку ими можно повредить защитное покрытие трубы, что в будущем приведет к течи.

На следующем этапе удаляются острые кромки по краям и внутри изделия. Такие действия позволят избежать повреждения уплотнительного кольца и получения недостаточно герметичного соединения при монтаже коммуникации на фитинг. Для этого можно взять круглый напильник, предназначенный для металла.

Пресс-фитинги — надежный вариант соединения МП-труб, но он требует применения специального инструмента

Уплотнение выполняется резинкой, устанавливающейся на штуцер фитинга. Чтобы ее не повредить в процессе монтажа, трубу следует развальцевать калибратором. Далее на изделие надевается зажимной хомут и гайка. На последнем этапе выполняется окончательный зажим элементов после их предварительного выравнивания.

Как соединять металлопластиковые трубы с металлическими

Поскольку полимерные коммуникации сегодня очень популярны для применения в различных системах, то нередко при выполнении ремонтно-строительных работ требуется соединение металлических труб с металлопластиковыми. Как показывает практика, подобные действия несложны, но требуют точности и аккуратности.

Наиболее простым вариантом выполнения стыковки своими руками является использование обжимного фитинга. Он накручивается при помощи рожкового ключа на металлическую трубу, которая должна быть очищена от ржавчины.

Обратите внимание! Для обеспечения герметичности применяется полимерная уплотнительная лента либо пакля.

На конец трубы из металлопластика надевается пресс-шайба с гайкой. Изделие калибруется и надевается на конус, который прикреплен к металлическому изделию. На завершающем этапе гайка закручивается рожковым ключом так, чтобы она плотно обжимала вторую трубу. Полученное соединение – прочное и герметичное. Важным при этом является подбор фитинга правильного диаметра.

Соединить металлопластиковую часть отопления с сегментами из металла можно при помощи специальных переходников

Установка своими руками: основные правила

При установке отопительной сети своими руками важно выполнять все требования, которые обеспечат эффективность сборки. Гайку можно затягивать, не прикладывая больших усилий до возникновения потрескивания. Оно свидетельствует о плотном прижатии хомута к трубе.

Также важно провести испытания системы на герметичность. Они предполагают создание давления, превышающее рабочее в полтора раза, однако, не менее 600 кПа. Заполнение системы водой должно проходить медленно с открытыми воздухоспускными устройствами.

Очень важно соблюдать осторожность при работе с инструментами, при необходимости надевать перчатки. Использовать лучше для отопления те модели металлопластиковых труб, какие имеют сертификат, показывающий согласованность материалов санитарным и гигиеническим нормам.

Металлопластиковые трубы трудновоспламеняемы, но горючи, поэтому для тушения можно применить песок, пену или распыленную воду. Также они боятся сдавливания, изломов, действия химически активных веществ.

Отопительные системы дома вполне можно организовать своими руками при помощи металлопластиковых коммуникаций. Их характеристики и достоинства обеспечат высокую надежность, долговечность и эффективность работы сети.

технические характеристики, какие лучше, монтаж системы в частном доме своими руками, правила соединения

Содержание:

Конструктивные особенности
Характеристики труб из металлопластика
Преимущества и недостатки
Выбор труб из металлопластика
Создание системы отопления из металлопластиковых труб
Соединение металлопластиковых и металлических труб
Правила самостоятельного монтажа

В процессе строительства или ремонта дома при прокладке инженерных коммуникаций в последние годы вместо дорогих и устаревших металлических труб многие отдают предпочтение изделиям из металлопластика и соединительным элементам из этого же материала.


Со времени своего появления металлопластиковые трубы для отопления продолжают оставаться востребованными. Их технические характеристики позволяют использовать трубы в напорных системах отопления в частных домах.

Ради объективности следует отметить, что для самостоятельного обустройства отопительной конструкции в собственном доме можно использовать трубы, изготовленные из разных материалов. Какие из них подойдут лучше, зависит от многих факторов.

Конструктивные особенности

Технические характеристики металлопластиковых труб для отопления основаны на применении полимерных материалов. Для их производства используют полиэтилен сшитого типа. Но поскольку он не обладает необходимой степенью жесткости, для придания изделиям требуемых свойств дополнительно устанавливают слой из фольги.

Технология создания металлопластиковых труб позволяет выпускать их с разной величиной диаметра. Для этого используют экструзивный способ, который заключается в креплении на алюминиевую основу внутреннего и внешнего полиэтиленового слоя. В качестве связующего компонента применяют специальный клеевой состав.


Внутренний слой обладает высокой прочностью, термостойкостью, он не окисляется, на его поверхности не накапливаются соли. Благодаря тому, что центральным элементом конструкции является алюминий, данная трубная продукция имеет гидравлическую стойкость. Поскольку металл с обеих сторон защищен полимером, на него не влияет отрицательное внешнее воздействие.

Если проложить отопительную систему из металлопластиковых труб, то при качественно проведенной сборке она прослужит длительный период.

Характеристики труб из металлопластика

Выбор изделий основан на том, какие имеют эксплуатационные характеристики металлопластиковые трубы для отопления. Согласно нормативной документации, данную продукцию выпускают с наружным диаметром от 16 до 63 миллиметров при толщине стенок 2-3 миллиметра.

Для проводки берут трубы, имеющие больший диаметр, это, как правило,32 миллиметра. Чтобы обеспечить подводку горячей воды к радиаторам и другим элементам применяют трубы диаметром 20 –24 миллиметра (прочитайте: «Какой диаметр металлопластиковых труб лучше выбрать, характеристики и преимущества материала»). Для соединения между собой труб и подсоединения их к батареям существует большой ассортимент фитингов.

Металлопластиковая труба для отопления способна постоянно выдерживать температурный режим в 95 градусов. Допускается кратковременно повышение температуры в системе отопления не более, чем до 110 градусов. При — 40 градусах трубы из металлопластика замерзают.


Толщина алюминиевого слоя в них может составить от 190 до 300 мкм.

Отопительные коммуникации имеют рабочее давление:

  • 1 кПа при 95 ºС;
  • 2,5 кПа – при температуре 25 ºС.

Теплопроводность металлопластиковой трубы для систем теплоснабжения составляет 0,43 Вт/(мК).


Продукцию из металлопластика можно сгибать, при этом радиус изгиба зависит от диаметра изделия и может составлять 8 –12,5 сантиметров. Когда возникает необходимость изменить направление прокладки трубопровода, специалисты рекомендуют использовать трубогиб. В данном случае радиус изгиба может быть равен 4,5 –9,5 сантиметров. Читайте также: «Преимущества металлопластиковых труб – их разновидности и способы применения».

Преимущества и недостатки

До того как прокладывать отопление в частном доме из металлопластиковых труб, важно ознакомиться с их положительными характеристиками и, конечно же, с недостатками.

Эти современные изделия имеют массу преимуществ перед аналогичными товарами, произведенными из других материалов:

  1. Им не требуется покраска.
  2. Простота монтажа – для прокладки нет необходимости применять сварочный аппарат.
  3. Их можно вмуровывать в стены и укладывать в стяжку напольного покрытия.
  4. Они имеют небольшой вес.
  5. В процессе укладки получается немного отходов.
  6. Их пропускная способность в полтора раза выше, чем у металлических труб того же диаметра.
  7. У них эстетичный вид.
  8. По ним не могут проходить блуждающие токи.
  9. Они легко поддаются ремонту, замене.
  10. В трубопровод при необходимости можно без проблем вмонтировать дополнительный элемент системы, такой, как например, отопительный радиатор.
  11. Хорошо совмещаются с металлическими элементами.


Недостатков у таких труб меньше:

  1. Высокая стоимость изделий, в том числе и фитингов.
  2. Они обладают сверхчувствительностью к размораживанию.
  3. При использовании в отопительной системе высоких рабочих температур (около 95 градусов) их срок эксплуатации снижается в 2 раза.
  4. По причине наличия большого количества резьбовых соединений требуется тщательное выполнение изоляции, иначе система теплоснабжения будет подтекать.
  5. Их нельзя прокладывать в местах, где имеется прямое воздействие ультрафиолета.

Выбор труб из металлопластика

Каким же образом можно определить, какие металлопластиковые трубы лучше для отопления? Специалисты советуют, прежде всего, обращать внимание на толщину внутренней трубки из алюминия. Оптимальной считается величина от 0,3 до 0,55 миллиметра. При меньшей толщине алюминия труба будет чересчур мягкой и ее можно использовать только при обустройстве водопроводной сети. Читайте также: «Какие трубы для отопления выбрать – преимущества и недостатки разных видов».


Металлопластиковые трубы для систем теплоснабжения не должны иметь трещин, вспученных участков и неровностей. Перед покупкой следует осмотреть поверхность изделия, убедиться в отсутствии расслоения на срезе. Качественная труба должна иметь идеальную спайку.

Создание системы отопления из металлопластиковых труб

Обустройство отопления из металлопластиковых труб своими руками характеризуется простотой и удобством. Прочное и надежное соединение обеспечивают при помощи пресс фитингов или резьбовых соединений. Какие из них следует выбрать в том или ином случае, зависит от навыков мастера и наличия нужных инструментов.

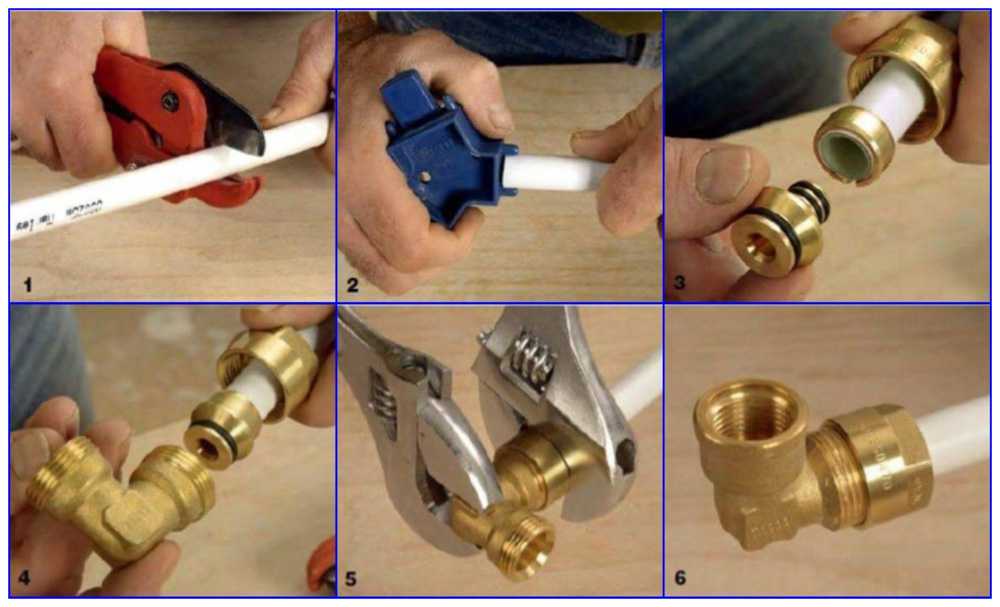

Монтажные работы по прокладке систем отопления из таких труб производятся поэтапно:

  1. Используя ножницы для резки металла, отрезают кусок трубы требуемых параметров.
  2. Убирают острые кромки, которые имеются внутри или по краям изделия, применяя круглый напильник для работ по металлу. Это позволит не допустить повреждения уплотнительного кольца.
  3. Для уплотнения используют резинку, которую устанавливают на штуцер фитинга. Чтобы ее не повредить в процессе монтажа, трубу нужно развальцевать калибратором. Потом на изделие устанавливают зажимной хомут и гайку.
  4. На заключительном этапе выполняют окончательный зажим элементов, выровняв их предварительно.

Соединение металлопластиковых и металлических труб

Поскольку в последние годы полимерные системы отопления приобрели большую популярность, при проведении ремонта нередко возникает необходимость объединить в одну конструкцию металлические и металлопластиковые изделия. Выполнение данной работы требует точных действий и аккуратности.


Проще всего осуществить стыковку при помощи обжимного фитинга. Его накручивают на трубу из металла, которую предварительно очищают от ржавчины, используя рожковый ключ. Для полной герметичности применяют паклю или полимерную уплотнительную ленту.

Пресс-шайбу с гайкой помещают на конец металлопластиковой трубы. Ее край калибруют и надвигают на конус, закрепленный на металлическом изделии. Гайку аккуратно закручивают рожковым ключом — она должна плотно обжать вторую трубу. В итоге получается прочное и герметичное соединение. Главное — правильно подобрать фитинг оптимального диаметра.

Правила самостоятельного монтажа

Когда система отопления из металлопластиковых труб устанавливается своими силами, необходимо выполнять требования, обеспечивающие правильную сборку. Так, гайку следует затягивать без особых усилий, пока не послышится потрескивание, которое свидетельствует, что хомут плотно прилегает к трубе.

Давление при проведении испытаний на герметичность конструкции должно превышать рабочий режим в 1,5 раза, но оно не может составлять менее 600 кПа. Систему теплоснабжения заполняют водой медленно, открыв воздухоспускные клапаны.


Работая с инструментом, следует действовать осторожно и в случае необходимости пользоваться перчатками.

При прокладке отопительной системы желательно использовать ту металлопластиковую трубу, которая сертифицирована, а значит, материал изготовления соответствует санитарным и гигиеническим требованиям.

Трубы из металлопластика трудновоспламеняемые, но горючие, и для их тушения следует применять пену, песок или распыленную воду. Также для них нежелательно сдавливание, изломы, воздействия химически активных соединений.

Достоинства металлопластиковых отопительных коммуникаций обеспечивают им долговечность и эффективное функционирование.

Различные типы пластиковых труб, которые используют сантехники

Наши опытные технические специалисты всегда готовы помочь вам Расписание онлайн сегодня

Внутренняя сантехника существует уже давно, и материалы, используемые для труб, претерпели множество изменений. На протяжении десятилетий металл и керамика были наиболее распространенными материалами для изготовления труб. Во многих домах сегодня все еще есть трубы из оцинкованной стали, глины или даже чугуна. Начиная с 1970-х годов медь заменила оцинкованную сталь и сегодня является наиболее распространенным металлом, используемым в сантехнических системах.

Пластиковые трубы играют важную роль в сантехнике. С различными типами пластиковых водопроводных и канализационных труб легче работать по сравнению с медными. Первое использование пластиковых труб было в 1930-х годах, а с 1960-х годов они стали более популярными среди сантехников благодаря достижениям в производстве пластмасс, которые сделали эти трубы более полезными в целом.

Не существует единого типа пластика, используемого для производства труб. В течение многих лет серый пластик под названием полибутилен был обычным явлением для сантехнических систем, но он больше не используется, потому что он расщепляется и создает протечки. Если в вашем доме есть старые полибутиленовые трубы, мы настоятельно рекомендуем вам заменить их пластиковыми трубами нового типа. Вот три типа пластиковых водопроводных труб, которые сегодня обычно используются сантехниками:

Содержание

Поливинилхлорид (ПВХ)

Это материал, с которым вы, вероятно, лучше всего знакомы, и он выполняет ряд функций в домашнем хозяйстве, помимо водопровода. Большинство магистральных водопроводов изготовлены из ПВХ. Он не такой гибкий, как некоторые другие виды пластика, и из-за того, что он деформируется при высоких температурах (выше 140 ° F), он не используется для линий горячего водоснабжения или на кухне. Этот тип пластиковой водопроводной трубы не подвержен коррозии и имеет низкую теплопроводность.

Хлорированный поливинилхлорид (ХПВХ)

Это трубы из ПВХ, прошедшие хлорирование (обработку хлором). ХПВХ более долговечен при более высоких температурах и давлениях, чем ПВХ, и широко используется в промышленной сантехнике. В домах он отлично подходит для переноски питьевой воды и работы с линиями горячей воды, для которых ПВХ не подходит. ХПВХ также является более гибким. Однако при замерзании он трескается, поэтому ХПВХ непригоден для водопровода, поскольку эти трубы необходимо закапывать в землю.

Сшитый полиэтилен (PEX)

Сантехники часто используют PEX в домашних водопроводных системах благодаря его многочисленным преимуществам. Этот тип пластиковой водопроводной трубы полезен как для горячего, так и для холодного водоснабжения, и это любимая труба для подачи пресной воды на кухнях и в ванных комнатах. PEX очень гибкий, поэтому он подходит для большинства помещений, недорог и прост в работе. Он бывает разных цветов, что позволяет сантехникам легко определять горячие и холодные линии для будущей работы. Однако им нужна поддержка из-за их гибкости.

Профессиональный сантехник знает, какие типы труб, металлических или пластиковых, подходят для ремонта, замены и модернизации водопровода. Если вам нужно заменить трубы или выполнить другие работы с трубами, позвоните нашим опытным и лицензированным сантехникам, чтобы убедиться, что работа выполнена точно, и у вас есть нужные трубы, обслуживающие дом. У вас дома проблемы с отоплением или кондиционером? Наши подрядчики также предлагают услуги по ремонту HVAC, такие как ремонт печей, установка котлов, замена центрального кондиционера, ремонт тепловых насосов и ремонт воздуховодов.

Закажите услуги по прокладке трубопровода для вашего дома. Вт. Henderson Plumbing, Heating & Cooling Inc. обслуживает округ Делавэр и Мейн-Лайн, штат Пенсильвания.

Трубы из ПБ-1 и металлы

Введение

PB-1: отсутствие коррозии, малый вес, гибкость и простота в обращении и установке с использованием меньшего количества фитингов и инструментов, а также без химикатов или открытого огня.

Несмотря на рост доли пластика по сравнению с металлом, рынок труб по-прежнему остается консервативной отраслью, и разработчики спецификаций и монтажники часто не решаются вносить изменения, несмотря на преимущества при установке и сроке службы, которые предлагают пластиковые трубы.

СТОИМОСТЬ (более низкая общая стоимость)

  • Объяснение
    — Изменение стоимости
  • Причины
    — Меньшая стоимость проекта
    — Меньшее техническое обслуживание в течение всего срока службы
    — Простая и быстрая установка
    — Надежная система продлевает срок службы

Постепенно планировщики и подрядчики осознают преимущества и долгосрочную удовлетворенность пользователей благодаря продлению срока службы продукта, низким затратам на техническое обслуживание и сниженной базовой стоимости для конкурсных проектных предложений.

Преимущества пластиковых труб по сравнению с металлическими включают в себя: отсутствие коррозии, низкое (или полное отсутствие) образование накипи, малый вес и простоту монтажа без использования сложных инструментов, высокотемпературной сварки или пайки соединений труб, использования интрузивных химикатов или пламени. .

В дополнение к этим очевидным преимуществам перечислены особые полезные свойства, которые могут быть не столь очевидными, но тем не менее имеют высокую ценность для конечного пользователя, будь то в частной собственности или в общественных зданиях, таких как отели, больницы, торговые центры или здания аэропортов.

Системы пластиковых трубопроводов имеют явные преимущества перед металлами, и, как указано на этом веб-сайте, сравнивая полибутен-1 (полибутилен, ПБ-1) с другими конкурирующими пластиками, ПБ-1 является наиболее технически совершенным материалом с наименьшим углеродным следом.


ПБ-1 по сравнению с МЕТАЛЛАМИ
ПРЕИМУЩЕСТВА СИСТЕМЫ





Модуль упругости

Гибкость PB-1 дает преимущества при доставке, обработке и установке, что значительно снижает затраты.

ГИБКОСТЬ   (сверхгибкая)

  • Reason
    — Низкий модуль упругости означает гибкие трубы
  • Преимущества
    — Простота транспортировки и обращения (в бухтах)
    — Эффективная установка (меньше соединений и предварительной сборки)
    — Низкий или нулевой гидравлический удар (оценка «лучший в своем классе» или «выдающийся»)
    — Компенсационные петли не требуются

Модуль упругости представляет собой отношение между напряжением и удлинением и отражает модуль упругости в МПа, жесткость и гибкость материала. Чем выше модуль упругости, тем выше жесткость. Низкий модуль упругости означает высокую гибкость. PB-1 имеет самый низкий модуль упругости среди всех материалов для напорных труб.

Гибкость труб из ПБ-1 по сравнению с конкурирующими пластиками и особенно с жесткими металлическими трубами обеспечивает значительные преимущества при транспортировке, обработке и монтаже, что, в свою очередь, снижает затраты.

Трубы из ПБ-1 могут отгружаться и поставляться в пакетированных бухтах или облегченных сборных секциях. Это означает большую длину труб по сравнению с металлическими трубами, которые из-за их жесткости и веса должны поставляться ограниченной длиной всего в несколько метров.

Благодаря увеличенной длине трубы ПБ-1 из гибких змеевиков количество соединений и фитингов в системе трубопроводов из ПБ-1 значительно уменьшено по сравнению с системами металлических трубопроводов. Это преимущество обеспечивает значительное преимущество в отношении необходимого времени установки, а благодаря меньшему количеству соединений увеличивает надежность и срок службы.

Сравнивая стоимость трубопровода, следует помнить, что стоимость установки является самой большой составляющей стоимости установленной трубы (AMI 2018). Кроме того, гибкость труб из ПБ-1 позволяет изгибу трубы легко повторять форму конструкции или обходить препятствия, такие как деревья или неподходящий грунт. С жесткими металлическими трубами все гораздо сложнее.

Вес

Вес трубы для ПБ-1 представляет собой долю металла для облегчения транспортировки и снижения воздействия на окружающую среду.

ВЕС   (Снижение общей стоимости)

  • Причина
    — Низкая плотность
  • Преимущества
    — Простота установки, транспортировки и обращения
    — Низкий гидравлический удар
    — Оптимальный LCA

Плотность материала трубы является решающим фактором для веса трубопроводной системы. Вес трубопровода ПБ-1 составляет лишь долю металлических труб при сравнении эквивалентных длин и внутренних диаметров. Чем меньше вес, тем проще транспортировка и обработка на месте, что снижает затраты на установку и снижает воздействие на окружающую среду.

Скорость звука

Шум, создаваемый трубами трубопроводных систем ПБ-1, составляет менее 10 % от металлических трубопроводных систем.

ПЕРЕДАЧА ЗВУКА  (Тише)

  • Причина
    — Скорость звука. Низкая плотность означает тишину
  • Преимущество
    — Бесшумная система/малый гидравлический удар

Механические шумы, сопровождающие циклы нагрева и охлаждения металлических трубных систем отопления, практически полностью устраняются при использовании трубопроводных систем ПБ-1.

Трубы ПБ-1 уменьшают и глушат передачу как механического шума, так и эффектов «гидроудара». Уровень шума, создаваемого трубами, в системе трубопроводов из ПБ-1 составляет менее 10 % по сравнению с системой металлических трубопроводов.

Теплопроводность

ПБ-1 является изолятором, снижающим энергопотребление труб и образование конденсата по сравнению с металлами.

ПРОВОДИМОСТЬ  (Низкая проводимость)

  • Причина
    — ПБ-1 теплоизолятор
  • Преимущества
    — Снижение энергопотребления
    — Низкая конденсация в системе
    — Незначительная температура поверхности во время технического обслуживания

Высокая теплопроводность металлических труб означает, что температура внешней поверхности трубы примерно равна температуре транспортируемой жидкости. Материалы с низкой теплопроводностью, такие как ПБ-1, способствуют уменьшению потока теплопередачи внутрь и наружу здания, снижая потребление энергии и эксплуатационные расходы.

Тепловое расширение

Термическое расширение труб из ПБ-1 легко компенсируется за счет гибкости материала, снижающей напряжение.

ТЕПЛОВОЕ РАСШИРЕНИЕ

  • Преимущество
    — Термическое расширение труб из ПБ-1 легко компенсируется благодаря гибкости материала

При изменении температуры трубы от условий установки до условий эксплуатации она расширяется или сжимается. Степень расширения или сжатия системы трубопроводов зависит от коэффициента линейного расширения материала трубопровода, длины трубы между изменениями направления и перепада температур.

Когда труба расширяется или сжимается, она может создать огромную силу и напряжение в системе. Крайне важно, чтобы расширение и сужение трубопроводов решались на этапе проектирования проекта, чтобы избежать возникновения серьезных проблем.

Такие проблемы, как извилистые трубы или нагрузка на соединения труб, могут в конечном итоге привести к утечкам или разрывам труб и всем связанным с этим повреждениям, которые может вызвать такой отказ.


Экстремальная холодная производительность

ПБ-1 можно эксплуатировать при температурах до -10°С.

ЭКСТРЕМАЛЬНАЯ ХОЛОДОПРОЧНОСТЬ  (Устойчивость к разрыву)

  • Преимущество
    — По сравнению с металлическими трубами системы трубопроводов из ПБ-1 значительно снижают вероятность разрыва труб в условиях замерзания

Все чаще инженеры-трубопроводчики выбирают трубопроводные системы из ПБ-1 вместо металлических для проектов в экстремально холодных условиях не только из-за преимуществ в обращении, установке и отсутствии коррозии; но также из-за значительно меньшей частоты разрывов труб по сравнению с металлическими трубами в условиях замерзания.

Два примера проектов от компаний-членов PBPSA иллюстрируют причины выбора систем трубопроводов PB-1 для крупных проектов при отрицательных температурах.

• Итальянской исследовательской базе в Антарктиде требовалось надежное и не требующее особого обслуживания решение для внешней системы трубопроводов горячего водоснабжения исследовательского центра.

Экстремальные антарктические температуры представляли собой серьезную проблему из-за возможности растрескивания и разрыва труб, проложенных в вечномерзлых грунтах и ​​на них.

Трубы Flexalen PB-1 от Thermaflex прошли испытания C.N.R. (Национальный исследовательский совет) в климатической камере при -80°С. Это убедительно продемонстрировало, что они соответствуют своему назначению, и почти 1 км труб из ПБ-1 в настоящее время находятся в эксплуатации на итальянской исследовательской базе.

• В рамках проекта Säntis 2000 были обновлены и расширены объекты на самой высокой вершине горного массива Альпштайн в Швейцарии. В проекте был выбран трубопровод PB-1 от GF Piping Systems из-за его легкости, простоты установки и устойчивости к растрескиванию и разрыву в условиях замерзания.

При самых низких температурах около -30°C и скорости ветра до 200 км/ч проблема защиты от замерзания была в центре внимания. Для проектных испытаний трубопровод ПБ-1 был заполнен водой, помещен под давление 5 бар и подвергнут воздействию экстремальных погодных условий на вершине, что показало, что замерзание трубопровода ПБ-1 не приведет к негативным последствиям для безопасности.

Испытания также пришли к выводу, что не имеет значения, замерзла вся система трубопроводов или только ее часть. Кроме того, ПБ-1 можно эксплуатировать при температурах до -10°С.


Не подвержен коррозии


Низкое образование накипи

Трубопровод из ПБ-1 химически инертен, его внутренние поверхности гладкие, что исключает проблемы коррозии и образования накипи на металлах

БЕЗ КОРРОЗИИ  (без загрязнения)

  • Льгота
    — Отсутствие загрязнения воды труб ПБ-1 продуктами коррозии

Трубы ПБ-1 обеспечивают полностью безкоррозийные системы питьевого водоснабжения и отопления. Отсутствие коррозии означает, что вода в водопроводе не загрязняется продуктами коррозии. Это означает, что даже если система не используется в течение длительного периода времени, нет риска образования ржавых отложений или коррозии, а качество воды не ухудшается.

• Коррозия обычно встречается в металлических трубах (любезно предоставлено GF Piping Systems)

НЕБОЛЬШИЕ НАКИПИ И НАКИПИ (Чистая вода)

  • Преимущество
    — Гладкие внутренние поверхности труб из ПБ-1 практически не содержат известкового налета и сохраняют свой полный внутренний диаметр

Гарантируется отсутствие образования накипи и накипи в зонах подачи жесткой воды, что гарантирует отсутствие известкового налета в установках питьевой воды. Гладкие внутренние поверхности труб в сочетании с инертными химическими свойствами приводят к устранению отложений карбоната кальция, гарантируя, что трубы сохранят свой полный внутренний диаметр и долговременную эффективность для нагрева и циркуляции воды. Поток и комфорт остаются постоянными на одном и том же высоком уровне.

• Образование накипи и накипи на металлических трубах (предоставлено GF Piping Systems)

Гидравлический молот

Гидравлический удар в трубопроводных системах из ПБ-1 в 12 раз ниже, чем в стальных.

ГИДРАВЛИЧЕСКИЙ УДАР  (Значительно меньше по сравнению с металлами)

  • Преимущество
    — Значительно более низкий уровень гидравлического удара в трубопроводных системах из ПБ-1 по сравнению с металлическими трубами

Гидравлический удар — это явление, которое может возникнуть в любой системе трубопроводов, где для управления потоком жидкости используются клапаны.

Гидравлический удар является результатом скачка давления или ударной волны высокого давления, которая распространяется по системе трубопроводов, когда движущаяся жидкость вынуждена резко останавливаться.

Повторяющиеся гидравлические удары могут быть разрушительными для трубопроводных систем. Помимо неприятного шума, гидравлический удар может привести к поломке трубопроводов и фитингов, вызывая разрывы труб, если давление достаточно высокое.

Современные водопроводные системы часто проектируются с воздушными камерами, чтобы уменьшить ущерб, вызванный повторяющимся гидравлическим ударом. Однако системы трубопроводов из ПБ-1 обычно не нуждаются в таком дополнительном вспомогательном оборудовании из-за способности материала поглощать гидравлические удары.

Из-за низкой плотности и высокой гибкости вероятность гидравлического удара в системе трубопроводов из ПБ-1 в 12 раз ниже, чем в системе из стальных труб.

Это обеспечивает улучшение акустики системы и долгосрочную надежность.


Окружающая среда

Трубопроводные системы из ПБ-1 оказывают значительно меньшее воздействие на окружающую среду, чем системы из металлов, особенно из меди.

ЭКОЛОГИЧЕСКИЙ (более экологичный)

  • Причины
    — Меньшее воздействие на глобальное потепление
    — Лучшая оценка жизненного цикла
    — Отсутствие химикатов для установки, тепла или открытого пламени
  • Преимущества
     – Более длительный срок службы системы
     – Наименьший углеродный след по сравнению с альтернативами

Устойчивое развитие
— Опыт работы с напорными трубопроводными системами PB-1

Европейская ассоциация пластиковых труб и фитингов (TEPPFA) поручила Фламандскому институту технологических исследований (VITO) провести независимое исследование для измерения воздействия на окружающую среду различных систем пластиковых трубопроводов на основе оценки жизненного цикла. Исследование было направлено на повышение осведомленности о ценности пластиковых трубных систем для устойчивого будущего и было подтверждено консалтинговой компанией Denkstatt по устойчивому развитию в Австрии.

Важной целью проекта было обеспечение прозрачности о влиянии пластиковых трубопроводных систем на окружающую среду. Это также стало важным шагом в разработке экологических деклараций продукции для пластиковых труб.

  • Обратитесь в TEPPFA за копией отчета
    • .

Энергоэффективность
– Опыт работы с напорными трубопроводными системами PB-1


Берлинский технический университет провел анализ энергоэффективности и воздействия на окружающую среду напорных трубопроводных систем горячего и холодного водоснабжения. В исследовании проведено сравнение общего энергопотребления на изготовление и монтаж системы трубопроводов для многоквартирного дома с 16 квартирами с использованием ряда конкурентоспособных металлических и пластиковых систем.

Трубопроводные системы из ПБ-1 потребляют на 50% меньше энергии для производства и монтажа, чем другие системы из пластика, участвовавшие в исследовании.

Научно обоснованная оценка полного жизненного цикла (LCA) — это стандартизированный метод справедливого сравнения целого ряда процессов для расчета общего воздействия, начиная с производства сырья и заканчивая его преобразованием в продукцию; продолжается в течение транспортировки и установки продукта, в течение всего срока службы продукта и, в конечном итоге, в процессе утилизации или повторной обработки продукта в конце срока службы.

В целях прямого справедливого сравнения альтернативных материалов в исследовании LCA для сантехнических горячих и холодных систем со сплошными стенами использовалась следующая идентичная функциональная единица — был принят срок службы 50 лет, что соответствует нормальному ожидаемому сроку службы здания.


Выводы

По сравнению с металлическими трубами трубопроводные системы из ПБ-1 обладают следующими преимуществами:

  • Стоимость  (Снижение общей стоимости проекта)
  • Гибкость   (Сверхгибкость)
  • Вес  (Легче)
  • Передача звука  (Тише)
  • Проводимость   (Низкая проводимость)
  • Не содержит коррозии  (Чистая вода)
  • Экстремальные холодостойкие характеристики (Защита от разрыва)
  • Незначительное образование накипи или его отсутствие  (Гладкие поверхности)
  • Низкий или нулевой гидравлический удар (Надежность, комфорт)
  • Защита окружающей среды  (Зеленый)

• • • • • • •

  • ПРОЩЕ   Транспортировка, обработка и установка

  • СНИЖЕННЫЙ Потребность в техническом обслуживании и расходы

  • УЛУЧШЕНО   Срок службы системы

  • НИЖНИЙ Углеродный след


Полибутен часто называют полибутен-1, полибутилен, ПБ-1 или ПБ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
