какие отвёртки бывают, их маркировка

Каждый профессиональный ремонтник или обычный домашний мастер имеет в своём наборе инструментов отвёртку. Это очень важное приспособление, поскольку спектр задач, которые она может решить, достаточно широк. Обычный и даже немного примитивный инструмент в значительной мере упрощает рабочий процесс при выкручивании и закручивании различного крепежа.

Иногда отвёртку применяют не по прямому назначению. Поэтому она очень выручает любого работника. Следует заметить, что отвёрток существует несколько видов и, если необходимо провести какие-то ремонтные работы, потребуется подобрать правильный инструмент. Это поможет избежать различных неудобств при выполнении поставленных задач.

Сегодня же мы расскажем о том, из чего состоит инструмент, о принципе его действия, а также о том, какой он бывает.

Содержание статьи

• Что такое отвёртка, какие элементы входят в неё
• Принцип действия
• Какие отвёртки бывают
• Маркировка отвёрток

Что такое отвёртка, какие элементы входят в неё

Отвёртка – это специальный ручной инструмент. Предназначение его — закручивание и отвинчивание крепежа с резьбой (чаще всего это винты и шурупы). На головке крепежа имеется шлиц (паз), в зависимости от его вида и подбирается инструмент.

Чаще всего отвёртка представляет собой металлический стержень с наконечником и ручкой, которая может быть изготовлена из различных материалов: пластмасса, резина и др. В ГОСТ 2938-92 можно найти информацию, что к отвёрткам можно отнести некоторые виды ключей, например, торцовые, и ключи для круглых гаек.

Как уже говорилось, простая отвёртка состоит из следующих элементов:

1. Рукоятка. Она обеспечивает максимально удобное использование инструмента. Рукоятку изготавливают различных видов: пятигранная, шестигранная и т. д. Немаловажный параметр – размер ручки.
2. Стержень. Его делают из металла, чаще всего из хромованадиевого сплава. Толщина и длина стержня подбирается в соответствии с размерами отверстия.
3. Жало. Это наконечник стержня. Жало подбирается в соответствии с формой шлица на крепеже.

Однако существуют специальные отвёртки, которые по своему внешнему виду и строению отличаются от классического инструмента. Например, реверсивные имеют на стержне специальный механизм, который позволяет откручивать или закручивать крепёж, не отрывая от него шлиц.

Существуют отвёртки, которые не имеют на конце жала. Обычно у такого инструмента целый набор съёмных наконечников, благодаря чему достаточно купить один набор, а не иметь в гараже целый ворох различных вариантов.

Существует ещё один вид отвёртки – ударная. У неё в рукоятке спрятан специальный поворотный механизм, который при нанесении ударов по ручке откручивает крепёжный элемент.

Принцип действия

Для того чтобы выполнить откручивание или закручивание крепежа, необходимо выполнить следующие действия:

• вставить шлиц ровно по рискам крепёжного элемента;
• вкрутить его по часовой стрелке либо выкрутить против часовой стрелки.

Если на рукоятке есть кнопки для включения различных функций, то можно воспользоваться ими.

Какие отвёртки бывают

Существует огромное количество разновидностей отвёрток, и каждая из них выполняет различные задачи.

Мы не будем много писать об обычных вариантах, поскольку с ними и так всё понятно: крестовая позволяет выполнить манипуляции с шурупами, у которых выемки в виде крестика на головке, а плоская выкручивает и закручивает шурупы с одной прямой выемкой.

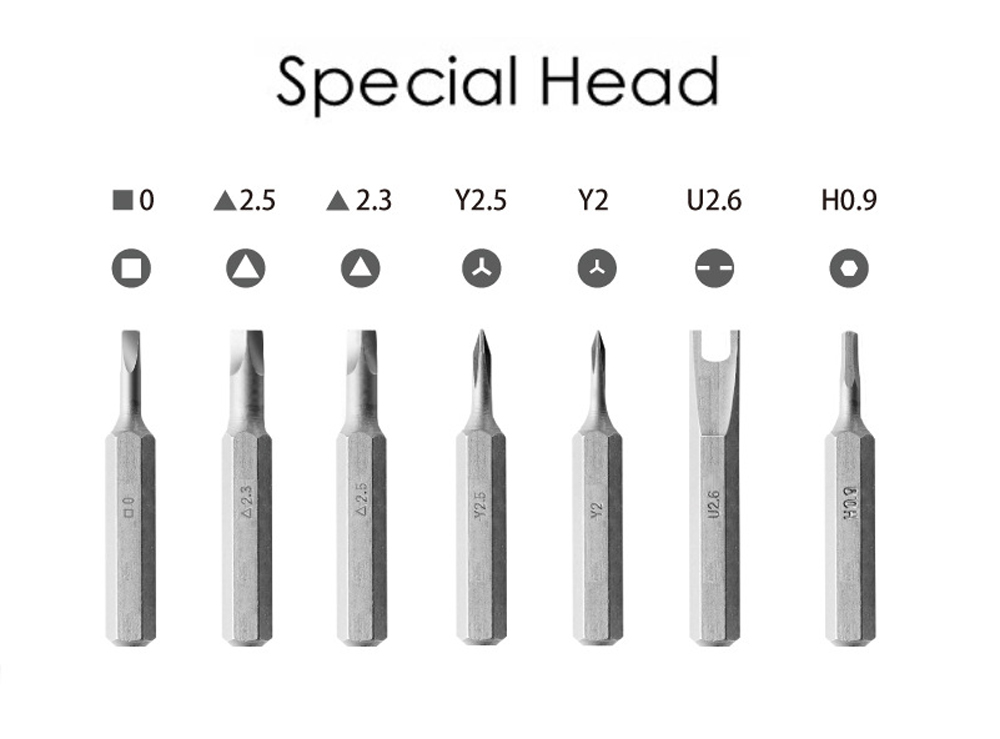

Теперь же давайте более детально разберём отвёртки специального назначения:

1. Диэлектрические. Позволяют выполнять работы с элементами электросети и силовым оборудованием. Особенность – выдерживают большое напряжение.
2. Реверсивные. Благодаря специальному механизму в рукоятке позволяют выполнить работу с крепежом без отрыва жала.
3. Шестигранные. У них крутящий момент в 10 раз выше, чем у стандартного инструмента. Чаще всего их используют в работе с техникой, электроприборами.
4. Звёздообразные. Они оснащены звёздочкой на конце стержня. Используется такой инструмент в работе с электротехникой. Благодаря такому типу наконечника пазы в крепёжном элементе не срезаются.
5. Квадратные. Оснащены квадратным наконечником.
6. U-образные. Изготавливаются для крепежей с двумя отверстиями в шляпке. Их можно сделать самому, разрезав классический плоский наконечник.
7. Трёхгранные. Имеют треугольный наконечник.
8. One-way. Такой крепёж используется там, где необходимо закрепить дополнительную защиту. Отличие такого крепежа в том, что его можно только закрутить, но нельзя открутить.
9. Ударные. Позволяет открутить крепёж, который покрылся ржавчиной. Применяется в тех случаях, когда крепёжный элемент невозможно открутить классической отвёрткой.
10. С гибким валом. Позволяют работать с крепежом в тесных условиях. Её используют при работе с автомобилями или при сборке мебели.

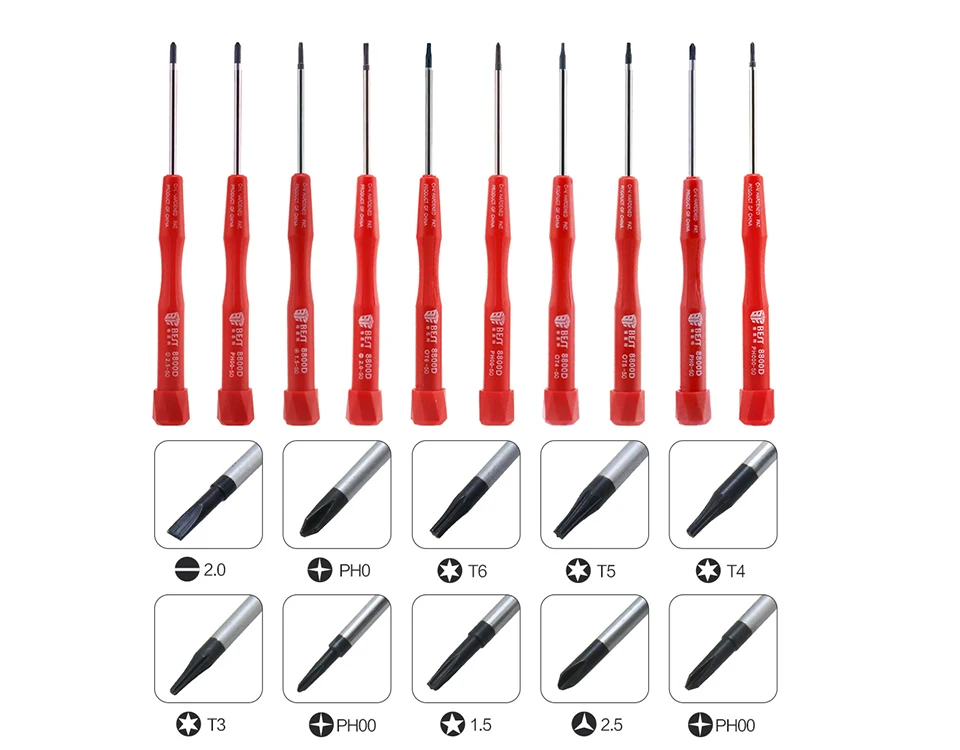

Маркировка отвёрток

Чтобы отвёртка точно подошла под тот или иной крепёж, необходимо обратить внимание на её маркировку. В соответствии с ГОСТ в маркировке «зашифрован» тип шлица, длина стержня и нумерация крепежа.

Давайте более подробно остановимся на маркировках:

1. SL. Плоская.
2. PH. Крестовая.
3. PZ. Крестовая с направляющим.
4. HEX. Шестигранная.
5. TORX. Звездообразная.

Более подробно все маркировки указаны в таблице.

Также в маркировку могут входить цифры. Например, отвёртка Ph4x150. Этот набор букв и цифр означает, что она крестообразная, подходит под крепёж номер 3 (5–7 миллиметров), а длина её стержня 15 сантиметров.

RS Филиппины | Промышленность, электроника и электричество

РС Филиппины | Промышленность, электроника и электричество

• Справка
• Портал открытий
• Сделки и оформление

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino, ROCK и инструменты разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Осветительные приборы
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Типы отверток

Отвертка — самый распространенный инструмент, который можно найти в любом доме. Он используется для выполнения простой функции установки, затяжки и откручивания винтов. Помимо обычной отвертки, существует так много различных типов отверток.

Они отличаются головкой и лезвием и, следовательно, общим дизайном и совместимостью с винтами. Если вы плотник, механик или электрик, вам необходимо иметь все различные отвертки в соответствии с требованиями вашей профессии. Ниже приведен список всего разнообразия отверток, о которых вы должны знать.

Outline

Обычные отвертки

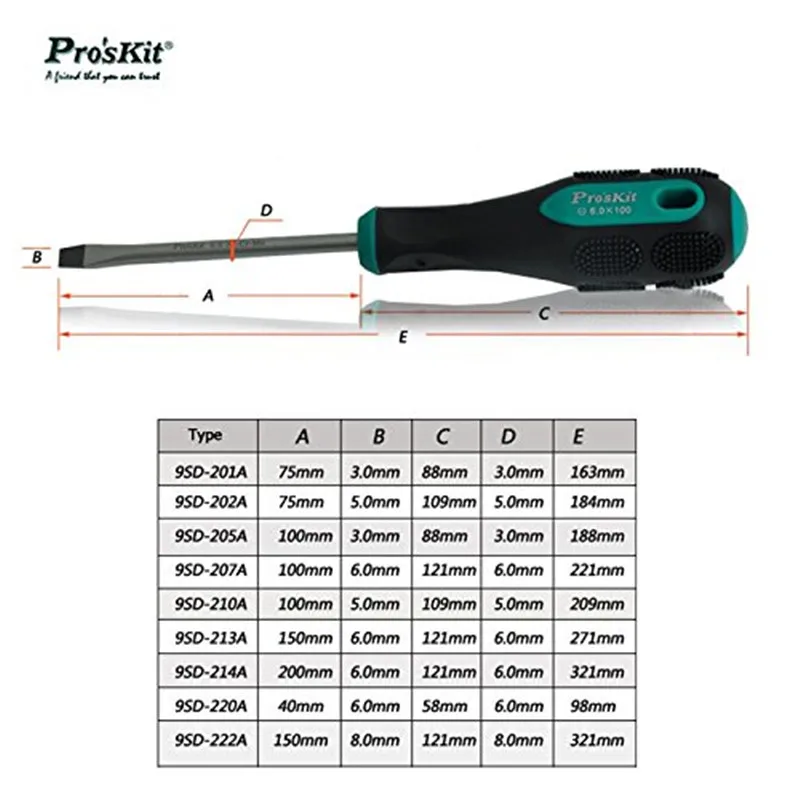

Шлицевые – Это самая распространенная отвертка, которую можно найти практически в каждом доме. Он имеет долотообразное лезвие и плоскую головку. Ширина головы варьируется от одной модели к другой. Вы должны выбрать в соответствии с шириной шлицевого винта, который вы хотите установить или удалить. Некоторые называют шлицевую отвертку плоской отверткой, и в основном она ручная.

Phillips . В наши дни в большинстве мебели и бытовой техники используются винты с головкой Philips. Головка отвертки похожа на крестовину. Такая конструкция обеспечивает более глубокую посадку в винт. Нет риска соскальзывания лезвия отвертки во время работы. По этой причине он заменяет использование винтов со шлицем и обычных отверток.

Torx – Головка этой отвертки выглядит точно как шестиконечная звезда. Некоторые называют отвертку Torx звездообразной отверткой. У такой отвертки высокий крутящий момент и более глубокий захват шурупов. Звездообразный винт находит применение в бытовой технике, поэтому отвертка Torx в основном используется в обрабатывающей промышленности.

Шестигранник — это необычный тип отвертки, поскольку в нем отсутствует типичный наконечник, который вы видите на традиционных отвертках. Это больше похоже на шестигранную шестигранную головку, которую вы можете использовать для установки и удаления совместимых винтов с шестигранной головкой и, в основном, болтов. Он обеспечивает лучший захват винта или болта и не скользит во время работы. Шестигранная отвертка находит применение в транспортных средствах и некоторых предметах мебели и бытовой техники. Некоторые называют шестигранную отвертку шестигранным ключом.

Robertson – Отвертка имеет квадратную головку и обладает лучшим допуском крутящего момента среди всех обычных отверток. Головка не похожа на типичный наконечник и больше похожа на квадратную розетку. Квадратные винты находят применение в основном в автомобильной и мебельной промышленности. Некоторые называют отвертку Робертсона квадратной отверткой.

Pozidriv — это модернизированная версия отвертки Philips. Голова имеет два крестообразных знака со смещением под углом 45 градусов. Он очень похож на драйвер Philips, за исключением того факта, что он точнее снижает эффект кулачка. Эффект кулачка относится к соскальзыванию отвертки с винта из-за большего крутящего момента.

Некоторые часто используемые отвертки

Головка муфты . Головка этой отвертки больше похожа на галстук-бабочку, поэтому некоторые называют ее отверткой-бабочкой. Он работает с винтами с прорезями для галстука-бабочки, и эти винты широко используются в автомобильной промышленности. Отвертка имеет большой допуск по крутящему моменту. Однако иногда вместо отвертки с муфтой можно использовать и шлицевую отвертку.

Фрирсон — очень похоже на драйвер Philips, хотя и немного отличается. Головка отвертки имеет крестообразную или крестообразную форму, а ее кончик по форме больше, чем у отвертки Philips. Угол наконечника также ближе к 45 градусам, что обеспечивает более высокий крутящий момент. Помимо винтов Frearson, вы также можете использовать его с некоторыми винтами Philips. Он находит применение в морской индустрии.

JIS – JIS означает японский промышленный стандарт. Отвертка JIS также похожа на отвертку Philips. У него крестообразная головка, но он более эффективно сопротивляется эффекту кулачка. Он находит широкое применение в японской технике. Иногда вы можете использовать драйвер Philips или Frearson для винтов JIS.

Отвертка для гаек – это специальный тип шестигранной отвертки с головкой под торцевой ключ вместо надлежащего наконечника. Помимо шестигранных винтов, вы можете использовать его для установки и удаления шестигранных болтов и гаек. Это особенно полезно, когда у вас мало места для установки. Он находит применение в машиностроении.

Гаечный ключ – это необычная отвертка с выступающей головкой в ​​виде свиного носа. Некоторые также сравнивают строение головы со змеиными глазами. Он применим к плоским винтам с двумя круглыми отверстиями на противоположных концах. Такие винты очень надежны, так как их нельзя выкрутить обычной отверткой. Отвертка находит применение в лифтах, туалетах, терминалах и метро.

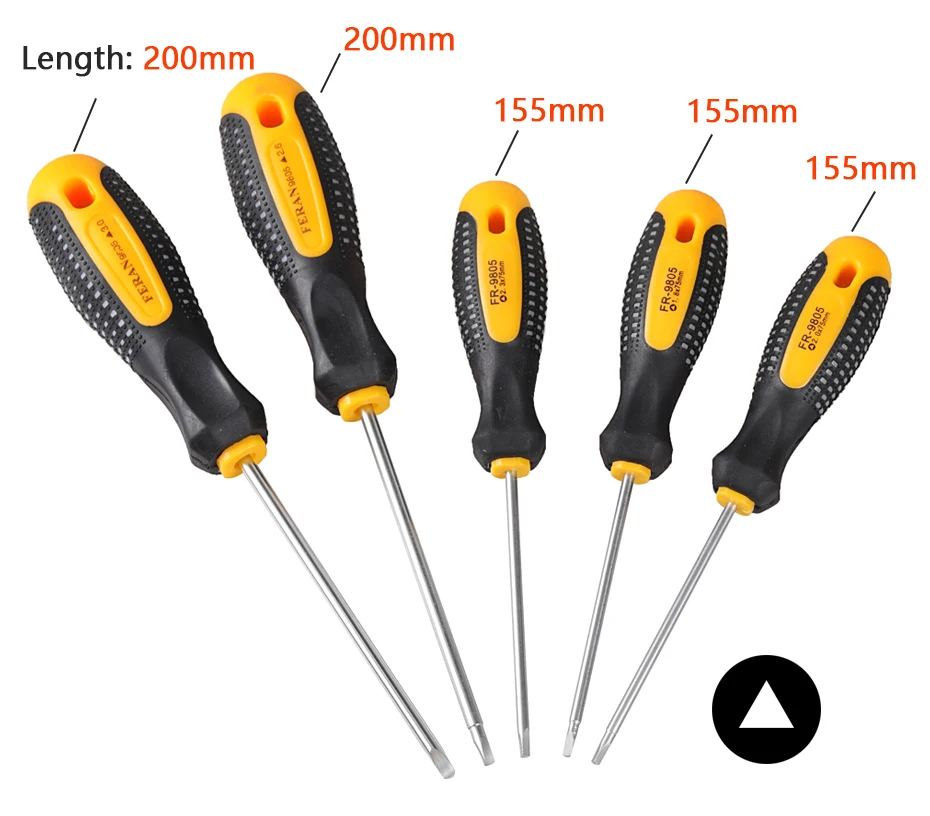

Треугольник – Отвертка имеет треугольную головку, а винты с треугольником (TA) находят применение в игрушках и бытовой технике. Винты очень надежны, так как их трудно выкрутить без треугольной отвертки. Иногда эти отвертки ТА имеют закругленные головки.

Tri-point – Отвертка имеет Y-образный наконечник, поэтому некоторые называют ее Y-образной отверткой или отверткой с тремя зубьями. Лезвие имеет три кромки под углом 120 градусов. Винты Y-образной формы находят применение в высококлассных устройствах, таких как продукты Apple, продукты Nintendo и тому подобное.

Tri-wing – Головка отвертки примерно представляет собой вертушку. Если быть точным, то в середине у него треугольник, а три стороны проходят по часовой стрелке. Отвертка находит применение в аэрокосмической промышленности и бытовой технике. У этой отвертки очень высокий крутящий момент.

Электрическая отвертка

Доступны два основных типа отверток. Обычный тип управляется вручную, в то время как другой тип управляется электрически. Для профессиональных работ предпочтение отдается электроприводам, так как практически не требуется никаких ручных усилий. Вам просто нужно зафиксировать головку отвертки в винте и нажать кнопку, чтобы установить и удалить винт автоматически. Вам просто нужно изменить головку винта в электрической отвертке в соответствии с винтами, с которыми вы работаете. Существуют различные типы электрических отверток.

С батарейным питанием – Обычно это компактная электрическая отвертка, работающая от батареек. Вы должны заменить батареи, когда их мощность падает. Мощность или крутящий момент, создаваемые электрической отверткой с батарейным питанием, не очень высоки, но они очень портативны и могут поместиться на поясе для инструментов.

Сетевой . Хотя сетевые устройства не очень популярны, это самый мощный электрический шуруповерт. Вам нужно подключить его к источнику питания, и, следовательно, вы можете использовать его только там, где поблизости есть электрическая розетка.

Аккумуляторный — Эта электрическая отвертка работает от аккумуляторной батареи. Отвертка относительно тяжелая и громоздкая. Создаваемый крутящий момент снижается по мере того, как заряд батареи начинает иссякать. Аккумулятор нужно время от времени подзаряжать, и лучше всего он работает при максимальном заряде.

Другие типы отверток

Магнитные – Большинство обычных отверток немагнитны, и, следовательно, существует более высокая вероятность эффекта кулачка (проскальзывания). Именно поэтому магнитные отвертки становятся популярными. Магнитная отвертка имеет магнитную головку, которая плотно прижимается к винтам, что снижает вероятность соскальзывания во время работы.

На самом деле магнитной отверткой можно работать только одной рукой. Вам не нужно использовать обе руки, чтобы приложить усилие, чтобы винт крепко держался на отвертке. В наши дни большинство отверток поставляются с магнитными наконечниками.

Храповой механизм – Отвертка с храповым механизмом позволяет поворачивать винты только в одном направлении.
