Типы электрических розеток и вилок мира

27.06.2022

Как не существует в мире единого стандарта напряжения и частоты электроэнергии, так нет и единого стандарта электрических розеток и вилок к ним. В большинстве стран последние развивались абсолютно независимо от других, а компании-производители электроприборов предлагали рынку свои разъемы, что в дальнейшем привело к их стандартизации в конкретных регионах. Именно по этой причине вилки и розетки разных стран в большинстве своем не совместимы между собой, а негласным правилом является использование переходников, адаптеров и трансформаторов. Это позволило людям не только использовать импортную технику, но и пользоваться собственной за пределами страны.

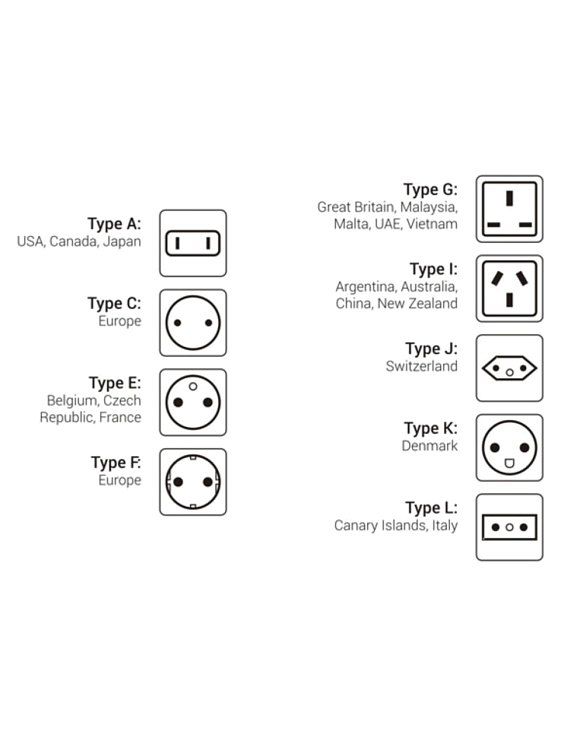

На сегодняшний день существует около 15 различных типов вилок и настенных розеток, используемых в разных уголках мира. Они бывают различных форм, размеров, номинального напряжения и токов, имеют разные типы разъемов и стандартные названия. И в основном каждый тип используется в определенных регионах.

В 1998 году Министерство торговли США присвоило каждому типу обозначение латинскими буквами. И хотя в мире существует несколько классификаций типов розеток и вилок, именно эта классификация сейчас принята во всем мире. Давайте же поподробнее рассмотрим каждый из них.

В США, Канаде, Японии и Центральной Америке используются бытовые настенные розетки двух типов: незаземленный тип A (NEMA 1-15) и заземленный тип B (NEMA 5-15).

Тип А

Тип А – американская электрическая розетка без заземления, изобретенная в 1904 году Харви Хаббеллом II. Тип известен также как NEMA 1-15 и рассчитан на 15 А.

Вилка этого типа имеет два плоских лезвия толщиной 1,5 мм, длиной 15,9–18,3 мм и расстоянием между ними 12,7 мм, и является стандартной в большинстве стран Северной и Центральной Америки, Японии, а также других странах, где напряжение составляет 110 В.

Вилки типа A, как правило, поляризованные и могут быть вставлены только одним способом, поскольку их штыри имеют разную ширину (7,9 мм и 6,3 мм). В японском варианте контакты вилки имеют одинаковый размер, и устройства с японской штепсельной вилкой можно использовать в американских розетках, но не наоборот.

С 1965 года незаземленные розетки типа А больше не разрешены в новых зданиях США и Канады, но все еще встречаются в старых домах этих стран.

Тип B

Тип В – это американская розетка с заземлением. Международное обозначение американского типа B – NEMA 5-15, канадского типа – CS22.2, n 42 (CS = Canadian Standard). Максимальный ток – 15 А.

От типа А отличается наличием дополнительного U-образного контакта заземления в розетке и третьего штекера в вилке.

Вилка типа В имеет два плоских лезвия толщиной 1,5 мм, расположенных на расстоянии 12,7 мм друг от друга, длиной 15,9–18,3 мм и шириной 6,3 мм. Заземляющий контакт имеет диаметр 4,8 мм и на 3,2 мм длиннее двух плоских контактов, поэтому устройство заземляется перед подключением питания. Вилки типа А можно подключать к розеткам типа B, но не наоборот.

Вилки типов A и B не изолированы (т.е. стержни контактов не имеют черного покрытия к корпусу вилки, как у типов C, G, I, L или N), а розетки не утоплены в стену. На практике это означает, что, если вилка вытянута наполовину, ее штырь все еще подключен к розетке. Расстояние между розеткой и частично вынутой вилкой достаточно большое, чтобы можно было коснуться контактов пальцами или металлическим предметом. По этой причине розетки типа A и B считаются небезопасными.

Розетки типа A и B питаются от напряжения 100–127 Вольт, все остальные типы, за исключением N, питаются напряжением 220–240 Вольт. А тип N работает от напряжения 100–240 Вольт.

Тип В обычно используется в тех же странах, что и разъем типа А. В Америке он пользуется большой популярностью, а в Японии распространен значительно меньше. Наиболее известными странами мира, где используются розетки и вилки типов A и B являются: США, Канада, Мексика, Багамы, Доминиканская республика, Колумбия, Венесуэла, Гватемала, Сальвадор, Перу, Таиланд, Куба, Тайвань, Филиппины и Япония. Но при этом важно помнить, что в некоторых странах распространены также другие стандарты.

В Европейском Союзе и странах бывшего СССР привычными являются вилка и розетка совершенно другой формы – это так называемый тип C.

Тип С

Тип C (Europlug) – это европейская розетка без заземления, имеющая два круглых параллельных контакта. Именно этот тип долгое время был самым популярным в Европе и по сей день встречается во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты, а также распространен в странах бывшего СССРС.

Тип также широко известен как Europlug. Международное обозначение – CEE 7/16. Рассчитан на максимальный ток – 3,5А.

Розетки типа С – это старый и незаземленный вариант новых типов E, F, J, K, L, N и O, ныне активно используемых в разных европейских странах. Сегодня в большинстве стран в новостройках стандартами предусмотрена установка розеток с заземлением, поэтому розетки типа С повсеместно перестали устанавливать, а существующие заменяют типами E, F, H, J, K, L, N или O (в зависимости от страны).

Впрочем, сказанное касается только розеток типа С, вилки этого типа продолжают оставаться наиболее широко используемыми на международном уровне.

В целом, существует две версии вилок типа С: с диаметром контактов 4 мм и 4,8 мм. Первая, значительно более распространенная, имеет два круглых контакта диаметром 4 мм и длиной 19 мм. Контакты имеют изолированные гильзы длиной 10 мм. Они немного сходятся, но являются относительно гибкими, что позволяет вилке стыковаться с любой розеткой, принимающей круглые контакты 4,0-4,8 мм с межцентровым расстоянием 17,5-19 мм. Вилка обычно ограничена для использования в приложениях класса II, требующих 2,5 ампер или менее.

Вторая, менее используемая версия вилки типа C (CEE 7/17) имеет не изолированные контакты диаметром 4,8 мм и длиной 19 мм и рассчитана на 10 А или 16 А. Приборы, не требующие заземления, но потребляющие много энергии (например, фены, обогреватели для ванных комнат, пылесосы и т.д.), почти всегда комплектуются именно такой вилкой.

Вилки типа C до сих пор используются почти во всех странах Европы, кроме уже упомянутых Великобритании, Ирландии, Мальты и Кипра, а также в различных частях света. Все вилки типа С идеально подходят к новым розеткам E, F, J, K или L. Вилка типа C рассчитана на 2,5 А идеально подходит также к типам N и O. А вот 16-амперная версия вилки типа C несовместима с розетками типа N, используемые в Бразилии и Южной Африке из-за формы вилки, поскольку розетки типа N имеют утопленную шестигранную форму и подходят только для вилок шестиугольной формы.

Тип D

Тип D – это устаревший британский стандарт с тремя круглыми контактами, размещенными в форме треугольника, при этом один из контактов толще двух других. Центральный штекер заземления имеет диаметр 7,1 мм и длину 20,6 мм, а два круглых контакта выполнены диаметром 5,1 мм, длиной 14,9 мм на расстоянии 19,1 мм. Этот стандарт розеток использовался в Великобритании до 1962 года. А сегодня применяется преимущественно в Индии и Непале, а также в Намибии, Танзании, Шри-Ланке и в старых домах Великобритании и Ирландии.

Международное обозначение – BS 546 (BS = British Standard). Максимальный ток – 5А.

Тип D очень похож на тип М, но имеет более тонкие штекеры, поэтому вилки типа D могут использоваться для розеток типа M, но не наоборот. Следует отметить, что тип M в Индии и Непале используется параллельно с типом D для более мощных приборов, поскольку рассчитан на 15 ампер.

Существует также непреднамеренная совместимость между розетками типа D и европейскими вилками. Так, вилки типа С хоть и имеют центры штырей, расположенные ближе друг к другу, в сравнении с вилками типа D (17,5–18,6 мм против 19,1 мм), но благодаря эластичности своих контактов часто без особого труда входят в розетки типа D. Однако следует помнить, что у основания штыри неэластичны, а также длиннее штырей типа D, поэтому вилку С типа нельзя полностью вставить в розетку D типа. Такая комбинация не всегда обеспечивает надлежащий контакт и может вызвать искрение в розетке и привести к короткому замыканию.

Также в розетки типа D можно вставить европейскую вилку E/F, однако следует осознавать, что такое использование является абсолютно опасным. Центры контактов вилок типа E и F чуть ближе друг к другу, чем у вилок типа D (19 мм против 19,1 мм), но, в отличие от евровилок типа С, они не имеют гибких штырей и их нужно буквально вталкивать в розетку. Такое неправильное использование представляет огромную угрозу безопасности по ряду причин. Во-первых – в отличие от типа C – вилки E и F должны быть заземлены, но когда они используются с розетками типа D, это не так. Поэтому в случае такого сочетания получим искрящую розетку и регулярно срабатывающий автомат защиты. Кроме того, вилки типа E и F имеют более длинные контакты, чем у вилок типа D (19 мм против 14,9 мм) и, как следствие, не могут быть полностью вставлены в розетку D. Это означает, что 4,1 мм штекеров вилок типов E и F будут открыты при подключении к сети, и если человек коснется контакта под напряжением, то наверняка получит удар электрическим током. Этот риск отсутствует для вилок типа C, поскольку их штыри покрыты изоляцией.

В целом, вилки типа D считаются одними из самых опасных в мире, ведь их штекеры не изолированы и, если вилка типа D наполовину вытянута, ее штыри остаются подключенными к розетке. Розетки типа D не утоплены в стену, поэтому никакой защиты от прикосновения к токоведущим штекерам они также не обеспечивают.

Тип Е

Тип E – это французский стандарт, с круглым заземляющим контактом, выступающим из верхней части розетки. Вилка типа E имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм друг от друга, а также отверстие под контакт заземления. Заземляющий штырь имеет длину 14 мм и диаметр 4,8 мм.

Этот тип розеток используется во Франции, Бельгии, Польше, Чехии, Словакии, Тунисе, Марокко, Камеруне, Сирии, Канарских островах и Мадагаскаре.

Международное обозначение: вилка – CEE 7/6, розетка – CEE 7/5. Максимальный ток – 16 А.

Тип Е очень похож на тип F и отличается только наличием заземляющего штыря и в гнезде розетки, тогда как розетка типа F содержит контактные пластины для заземления.

На сегодняшний день вилки типа E полностью совместимы с розетками типа F и наоборот, но так было не всегда. Старые вилки типа F не имели заземляющего отверстия для штекера заземления розеток типа E. Чтобы устранить эту разницу, была разработана универсальная вилка континентального европейского стандарта E/F, официально названная CEE 7/7. Она имеет гнездовой контакт для приема заземляющего штифта розетки типа E и верхнее и нижнее углубление с заземляющими зажимами для подключения к розетке типа F.

Первоначальная вилка типа E, круглая и без заземляющих зажимов, больше не используется.

Также к розетке типа E идеально подходят вилки типа C. А сама розетка типа Е утоплена на 15 мм, поэтому частично вставленные вилки не представляют опасности поражения электрическим током.

Тип F

Тип F известен также под названием Schuko (от немецкого schutzkontakt, что означает «защищенный контакт» или «безопасный контакт») – это европейская розетка с заземлением, разработанная в 1926 году немецким инженером Альбертом Бюттнером.

Этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъема. Вилка типа F имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм, центры которых расположены на расстоянии 19 мм друг от друга.

Международное обозначение: вилка – CEE 7/4, розетка – CEE 7/3. Максимальный ток – 16 А.

Тип F используется в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании, Италии, Исландии, Греции, Дании, Индонезии, Турции и странах Восточной Европы: Болгарии, Хорватии, Черногории, Сербии, Северной Македонии, Румынии, Боснии и Герцеговине, Венгрии, а также Грузии. Розетки этого типа широко применяются также в Украине.

Оригинальные вилки типа F не имели заземляющего отверстия и были несовместимы с розетками типа E.

Им на смену пришли гибридные вилки E/F (CEE 7/7) полностью совместимые как с розетками типа F, так и с розетками типа Е. Тип F также идеально совместим со всеми вилками типа С. Розетка F утоплена на 15 мм, поэтому частично вставленные вилки не представляют угрозы поражения электрическим током.

Тип G

Тип G – это британская розетка с тремя плоскими контактами. Вилка к ней имеет один прямоугольный вертикальный штекер и два горизонтальных. Центральный заземляющий штекер имеет размеры 4 на 8 мм и длину 22,7 мм. Линейные и нейтральные контакты имеют размеры 4 на 6,35 мм и длину 17,7 мм, а расстояние между их центрами составляет 22,2 мм.

Помимо необычного внешнего вида этот тип вилок часто выпускается со встроенным внутренним предохранителем, поскольку британские стандарты допускают большую силу тока в бытовой электрической цепи. Небольшие бытовые приборы, такие как зарядные устройства для мобильных телефонов, обычно имеют патронный предохранитель на 3 ампера внутри вилки, а приборы для тяжелых условий эксплуатации имеют вилку с плавким предохранителем на 13 ампер.

Тип G – это современный стандарт британских розеток и вилок, который пришел на смену типу D и широко используется в электроприборах. Международное обозначение – BS 1363 (BS = British Standard). Максимальный ток – 32 А.

Розетки и вилки типа G начали появляться в 1946 году, а стандарт впервые был опубликован в 1947 году. К концу 1950-х годов он заменил более ранние розетки типа D в новых установках Великобритании, а к концу 1960-х годов большинство установок страны было приведено в соответствие с новым стандартом.

Кроме Великобритании используется также в Ирландии, Малайзии, Камбодже, Сингапуре, Гонконге, на Мальте, Кипре, в Доминике, Вьетнаме, Саудовской Аравии, Арабских Эмиратах (ОАЭ), Кении, Кувейте, Нигерии, Омане, Катаре, Танзании, Уганде, Гане, Гамбии, Гренаде, Фолклендских и Сейшельских островах, на Гибралтаре и Шри-Ланке.

Британский стандарт BS 1363 требует использования трехпроводной вилки с заземлением и предохранителем для всех подключений к сети. Поэтому не заземляющиеся двухпроводные приборы класса II часто имеют пластиковый штырь, который служит только для открывания заслонок розетки. Отсутствие такого заземляющего штыря на вилке типа C делает невозможным ее подключение к розетке типа G.

Розетки типа G почти всегда оснащены выключателями для дополнительной безопасности, а вилки имеют изоляцию, что предотвращает случайный контакт с обнаженным разъемом, когда штекер частично вставлен. Британские вилки являются одними из самых безопасных в мире, но также одними из самых громоздких. Поэтому люди иногда шутят над ними, говоря, что британская вилка часто больше, чем прибор, к которому она подключена.

Тип H

Тип H – это израильская розетка, используемая только в Израиле и секторе Газа и обозначаемая символами SI32. Она имеет три круглых контакта, а в более ранней версии (до 1989 года) – плоские контакты, образующие треугольник. Оригинальные вилки типа H с плоскими штекерами уже устарели и встречаются очень редко.

Современная вилка типа Н имеет три круглых штекера диаметром 4,5 мм и длиной 19 мм, разнесенными также на 19 мм. А розетка предназначена для значений напряжений 220 В и тока до 16 А.

С 1989 года в стране выпускаются гибридные розетки, подходящие как для плоских, так и для круглых штекерных вилок, а также для вилок типа C.

Розетки типа H несовместимы с вилками типа E и F, так как диаметр контактов израильской розетки на 0,3 мм меньше штыря вилок E/F. Однако если сильно нажать, такие вилки можно вставить в израильскую розетку. При этом прибор не будет заземлен, а вынуть вилку из розетки будет крайне тяжело.

Тип Н, равно как и D, считается опасным, поскольку штыри вилок этого типа не изолированы и остаются подключенными к розетке даже если вилка наполовину вытянута. А розетки типа H не утоплены в стену и тоже не обеспечивают никакой защиты от прикосновения к токопроводящим контактам.

Тип I

Тип I – это австралийская розетка, имеющая два плоских контакта, расположенных под углом друг к другу и третий контакт заземления.

Международное обозначение – AS 3112. Максимальный ток – 10 А.

Вилка типа I в большинстве своем рассчитана на 10 ампер, имеет два плоских контакта толщиной 1,6 мм, размещенные под углом 30°С к вертикали. Их центры разнесены на 13,7 мм, а оба штыря имеют длину 17,3 мм и ширину 6,3 мм. Заземляющий контакт имеет размеры 6,3 на 1,6 мм и длину 20 мм. Существует как заземлённая, так и незаземлённая версия этой вилки (лишь с двумя плоскими V-образными контактами). Обе версии вилок имеют изолированные контакты под напряжением и нейтралью, поэтому даже если вилка не полностью вставлена в розетку, прикосновение к обнаженной части штырей не приведет к поражению электрическим током.

Также существует конфигурация вилка/розетка на 15 ампер, имеющая более широкий контакт заземления (8 мм вместо 6,3 мм). Стандартная вилка на 10 ампер подходит к розетке на 15 ампер, а вилка на 15 ампер подходит только к розетке на 15 А. Существует также вилка на 20 ампер, контакты которой еще шире. Вилка с меньшей силой тока всегда подходит к розетке с большей силой тока, но не наоборот.

Практически все розетки Австралии для дополнительной безопасности имеют выключатель.

Тип I используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее, Аргентине и Китае.

Следует отметить, что штекеры китайских вилок длиннее на 1 мм, а розетки устанавливаются заземляющим контактом вверх, при этом розетки и штепсельные вилки, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу. А вот аргентинская версия типа I по сравнению с китайской и австралийской версиями изменила полярность.

Тип J

Тип J – это швейцарский стандарт. Вилка похожа на тип C, но кроме двух круглых контактов питания имеет дополнительный контакт заземления посередине и особую ромбовидную форму, а в розетке есть еще одно отверстие.

Современные вилки типа J имеют три круглых контакта диаметром 4 мм, длиной 19 мм и изолированные гильзы длиной 10 мм. В то время как старые версии этого типа были исполнены с контактами без гильз.

Международное обозначение – SEV 1011. Максимальный ток – 10 А.

Стандарт используется в основном в Швейцарии и Лихтенштейне, а также встречается в Иордании, Руанде, Мадагаскаре и Мальдивах.

Штепсельные вилки типа C идеально подходят к розеткам типа J, но наоборот подключение невозможно из-за третьего контакта. А вот с внешне схожим бразильским стандартом типа N вилки и розетки типа J совсем не совместимы. Причиной этого является расположение контакта заземления, который у типа J находится ближе к краю, а у типа N – ближе к центральной линии.

Тип K

Тип K – это датская розетка. Она аналогична популярной европейской розетке типа C, но дополнительно имеет центральное U-образное отверстие для контакта заземления длиной 14 мм и диаметром 6,5 мм, расположенного в нижней части разъема. Линейный и нейтральный контакты вилки типа К круглые и имеют длину 19 мм и диаметр 4,8 мм. Это так называемые «улыбающиеся розетки», своим видом напоминающие смайлик.

Является базовым стандартом преимущественно в Дании, Гренландии и на Фарерских остовах. Встречается также в Гвинее, Бангладеш, Сенегале, на Мальдивах и Мадагаскаре.

Датский стандарт описан в DS 60884-2-D1. Международное обозначение – SRAF 1962/DB. Максимальный ток – 16 А.

К датской розетке идеально подходят вилки типа С, а также E и F. Однако последние при использовании с розетками типа К не имеют заземления, что создает опасность поражения электрическим током.

Тип L

Тип L – это итальянская вилка и розетка. Последняя имеет дополнительный круглый контакт заземления в центре, а вилка выполнена в виде трех круглых штекеров, расположенных в один ряд.

Международное обозначение – CEI 23-50. Максимальный ток – 10 А или 16 А.

Используется преимущественно в Италии и Чили, встречается также в Эритрее, Эфиопии, Ливии, Сирии, Уругвае и на Кубе.

Итальянский стандарт заземленной вилки/розетки включает два типа на 10 и 16 ампер. Оба типа состоят из трех закругленных контактов, расположенных по прямой линии, а отличаются диаметром контактов и расстоянием между ними, и потому несовместимы друг с другом.

Версия на 10 ампер имеет контакты диаметром 4 мм и длиной 19 мм, разнесенными на 19 мм. Расстояние между центрами любого из двух внешних штырей и центром заземляющего штифта составляет 9,5 мм. Розетка типа L на 10 ампер также совместима с вилкой типа C с тонкими штекерами.

Версия на 16 ампер имеет контакты диаметром 5 мм и длиной 19 мм, разнесенными на 26 мм. Расстояние между центрами любого из двух внешних штырей и центром заземляющего штифта составляет 13 мм.

Поскольку обе вилки симметричны, их можно вставлять в любом направлении, что означает, что они неполяризованные.

Слева bipasso socket, справа розетка Schuko-bipasso

В настоящее время также доступны универсальные розетки двух видов:

— так называемая розетка bipasso (буквально: розетка с двойным калибром), принимающая оба типа вилки L, а также вилку типа C;

— розетка «Schuko-bipasso», которая кроме вилок типа L и C совместима также с вилками типа E и F.

Действующие итальянские стандарты предполагают наличие в розетках защитных шторок.

Тип М

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления заметно толще двух других. Тип М очень напоминает британский разъем типа D, но имеет более толстые контакты. Диаметр его центрального заземляющего штекера составляет 8,7 мм, а длина – 28,6 мм. Линейные и нейтральные контакты имеют диаметр 7,1 мм и длину 18,6 мм, а расстояние между их центрами составляет 25,4 мм.

Розетка предназначена для питания устройств током до 15 А и используется в Южно-Африканской Республике, Свазиленде и Лесото. Тип М также часто используется для больших устройств в странах, использующих тип D (в частности, Бутане, Ботсване, Гонконге, Индии, Непале, Шри-Ланке и т.д.), а также встречается Сингапуре и Израиле.

Южноафриканская версия вилки M часто имеет изолированные втулки на штырях, чтобы предотвратить случайный контакт с обнаженным разъемом, когда вилка частично вставлена.

Большинство розеток типа М совместимы со штепсельными вилками типа D.

Тип N

Тип N – это розетка и вилка внешне чрезвычайно похожие на швейцарский тип J, но не идентичные ему. Небольшая разница заключается в расстоянии от центрального разъема до двух других, поэтому устройства между собой не совместимы.

Используется исключительно в Бразилии и Южной Африке, которые стандартизировали систему розеток и вилок типа N, чтобы положить конец распространению различных типов розеток и вилок в пределах своих границ.

Тип N фактически основан на системе бытовых розеток на 230 В международного стандарта IEC 60906-1. Этот стандарт был опубликован в 1986 году Международной электротехнической комиссией (IEC) и содержал спецификацию для вилки со штекерами диаметром 4,5 мм, длиной 19 мм, находящимися друг от друга на расстоянии также 19 мм, а штырь заземления смещен на 3 мм. Планировалось, что эта вилка станет новым общим стандартом для всей Европы и других регионов с напряжением 230 В. Но попытки принять спецификацию как стандарт для ЕС были неудачными, а единственной принявшей его страной стала Южно-Африканская Республика (SANS 164-2).

В 1998 году Бразилия, до сих пор использовавшая смесь розеток типа C (Europlug) и американских NEMA, приняла измененную версию IEC 60906-1 как национальный стандарт NBR 14136. С тех пор тип N существует в стране в двух вариантах: на ток 10 А (127 В) – с диаметром штекеров 4 мм, и на ток 20 А (220 В) – с диаметром штекеров 4,8 мм. Оба типа разрешают также подключать устройства с вилкой типа С (Europlug). Стандарт используется как для регионов с напряжением 220, так и для 127 В. Переходный период к новому стандарту в стране закончился в 2010 году и теперь все электроустройства и новые дома Бразилии должны соответствовать новому стандарту.

Таким образом, существует три варианта вилок и розеток типа N, два из которых используются в Бразилии (10 А и 20 А) и один в Южной Африке (16 А). Все они имеют контакты длиной 19 мм, но разные диаметры:

— версия на 10 А имеет диаметр штекеров 4 мм;

— на 16 А – диаметр штекеров 4,5 мм;

— на 20 А – диаметр штекеров 4,8 мм.

Два внешних штекера установлены на расстоянии 19 мм друг от друга, а заземляющий штырь центрирован и расположен на расстоянии 3 мм по вертикали от других.

Как уже упоминалось, тип N очень похож на швейцарский тип J, но несовместим с ним, поскольку у типа N контакт заземления находится ближе к воображаемой линии, соединяющей два контакта питания (3 мм вместо 5 мм). Но при этом розетки типа N совместимы с вилками типа C. Они специально разработаны для использования с распространенными 2,5 амперными вилками типа C и поэтому имеют такой же шестигранный профиль.

Благодаря современной технологии литья под давлением, которой не существовало, в период, когда разрабатывалось большинство других типов вилок, стандарт типа N считается более компактным, надежным и безопасным, чем любая другая система вилок/розеток в мире.

Тип О

Тип O используется исключительно в Таиланде и является одним из официальных стандартов страны – TIS 166-2549, введенным в 2006 году.

Сразу следует отметить, что розетки типа О на сегодняшний день существуют только на бумаге. А все розетки, используемые в стране, являются гибридными и совместимыми с вилками типов A, B, C и O.

Вилка типа O, рассчитанная на 16 ампер, состоит из двух контактов питания и контакта заземления круглой формы диаметром 4,8 мм, выполняется в соответствии с размерами американских розеток и подходит к стандартным коробкам из США.

Силовые контакты имеют длину 19 мм и изолированные гильзы длиной 10 мм, а их центры также разнесены на 19 мм. Штырь заземления имеет длину 21,4 мм, а межцентровое расстояние между заземляющим контактом и серединой силовых контактов составляет 11,9 мм.

Впервые стандарт 166-2547 (стандарт 166-2549 является его следующей версией) был принят в 2004 году и предусматривал розетки, совместимые со штекерами типа С и N (IEC 60906-1), но с расположением заземляющего штыря как у типа В (NEMA 5 -15). Гибридная розетка была принята в качестве стандартной, с планами постепенного отказа от совместимости с американскими вилками, поскольку электрическая сеть в Таиланде работает при напряжении 230 В.

Несмотря на внешнее сходство вилки типа O не совместимы с израильскими вилками типа H и датскими вилками типа K. При этом существует очень опасная совместимость между розетками типа O и вилками типа E/F, которые при использовании с тайскими розетками не имеют заземления и могут привести к поражению электрическим током. По этой причине в 2008 году правительство Таиланда запретило продажу приборов, оснащенных вилками E/F. А поскольку у многих тайцев осталась бытовая техника, оснащенная именно такими вилками, для нее был введен специальный переходник.

В заключение, следует отметить, что в мире также существует так называемая «универсальная розетка», которая не соответствует никаким стандартам, но принимает ряд различных типов штекеров и критикуется как опасная.

Как видим, в мире нет единого стандарта розеток, штепсельных разъемов и электросетей, а каждое государство выбирает свои нормы подключения к электрическим сетям. Поэтому путешественникам для того, чтобы решить проблему с несоответствием вилок и розеток, приходится пользоваться переходниками и адаптерами. К счастью, сегодня существуют универсальные устройства, которые подходят для большинства перечисленных типов розеток с различными напряжениями и частотами.

Поделиться

Как выбрать розетку.

Виды и устройство. Применение и особенности

Электрическая розетка является необходимым приспособлением для подключения электрических устройств к сети. Практически каждый день мы сталкиваемся с электрическими розетками. Поэтому важно, чтобы их использование было удобным и безопасным, а их конструкция была бы надежной. Многое зависит чтобы правильно выбрать розетку. Прежде всего, это возможность подключения бытовых электрических приборов. Срок службы розетки также зависит от правильного ее выбора.

Чтобы правильно выбрать розетку, требуется знать ее конструкцию, технические параметры и существующие виды.

Электрическая розетка включает в себя контактную колодку, декоративную крышку с винтом и подрозеткником.

Колодка в сборе состоит из:
  • Лапки для крепления. Они бывают подвижными распорными или неподвижными цельнолитыми.
  • Контакты: фаза и ноль, отдельно контакт заземления.
  • Клеммы для подсоединения проводов.
Технические параметры

Чтобы выбрать розетку, необходимо обратить внимание на характеристики розетки, которые обозначены на ее корпусе: ток, напряжение и степень защиты.

Номинальный ток – это величина тока, которую может выдерживать розетка в течение длительного времени. Бытовые розетки чаще всего рассчитаны на 16 А.

Номинальное напряжение – это величина напряжения, при котором допускается эксплуатация розетки. Бытовая розетка рассчитана на 220 вольт. Допустимую мощность можно определить путем умножения тока на напряжение.

Степень защиты маркируется обозначением IP и двумя цифрами. Первая цифра означает защиту от пыли и постороннего проникновения, а вторая означает защиту от влаги. Для домашнего использования достаточно наличие защиты IP 20.

При проектировании розеток используется модульный способ. Устройство внутреннего механизма выполняется в виде отдельного модуля, который можно устанавливать в любые розетки. Декоративная накладка может быть любой.

Основной модуль и декоративную накладку изготавливают из специального пластика. Он является качественным диэлектриком, обладает высокой прочностью при разных температурах, не горит и не реагирует на различные внешние воздействия.

Электроды розетки изготавливают в виде пружинящих гнезд. Диаметр гнезд делают меньшим, по сравнению с диаметром штырей вилки. Поэтому при вставлении вилки возникает некоторое усилие. Приемные гнезда должны обеспечивать большое количество вставки вилки.

Виды розеток

Если рассматривать все существующие виды розеток, то одной статьи не хватит. Достаточно рассмотреть основные виды. Розетки классифицируются по виду разъемов, наличию различных дополнений.

Накладные розетки

Устанавливают на открытой электрической проводке, когда провода проложены по потолку или стене. Они закрепляются на стене с помощью саморезов. Провода заводятся в корпус к клеммам в боковое отверстие.

Преимущества:
  • Можно выполнять замену розетки без повреждения покрытия стены, так как крышка закрывает накладку.
  • Возможность замены старых видов розеток на евростандарт. При этом нет необходимости в замене подрозетника.
  • Установка розетки непосредственно на обшивку по обрешетке стены. При этом не важно, на какое расстояние розетка удалена от стены.
  • На обшивку из гипсокартона с применением специального подрозетника.
  • Установка розетки на деревянные стены в металлическом подрозетнике, соблюдая пожарную безопасность.
Встроенные

Утапливаются при установке в стену. Они служат для скрытой электропроводки.

Розетки с защитными шторками

Имеют защищенные отверстия. Они открываются, если одновременно вставляется пара штырьков штепселя электрического устройства. Если ребенок захочет вставить какой-либо предмет в одно отверстие розетки, то защитная шторка не позволит это сделать.

Розетка с выталкивателем

Имеет специальную кнопку, нажав на которую, вилку можно легко вытащить из розетки. Если приходится часто вставлять и вытаскивать вилку в розетку, то эта функция очень пригодится.

Розетка с таймером

На таймере можно настроить время выключения и включения электрического устройства, что полезно людям с плохой памятью.

Розетка с защитой

Принцип работы защиты розетки можно понять на простом примере. Представьте, что на фене неисправна изоляция. Подключенный в розетку, он падает на мокрый пол, где стоит человек, который сразу становится проводником тока. Возникает утечка тока. В розетке имеется специальный датчик, который реагирует на этот ток и быстро обесточивает фен.

Розетки можно устанавливать на любой высоте. Производитель и дизайн корпуса розетки не имеет значения. Основным фактором является правильный выбор нагрузочного тока.

Немаловажным условием качества розетки является выход и вставка вилки в гнездо с небольшим усилием. Вилку следует вытаскивать из розетки, придерживая другой рукой за корпус.

Розетки без заземления применяются тогда, когда в электрической сети не предусмотрен контур заземления.

Розетки с заземлением монтируют в важных местах, требующих наличие заземления. Обычно таким местом является кухня, либо розетка для компьютера. В частных домах также часто используют розетки с контактами заземления.

Розетки с крышкой применяются в помещениях с высокой влажностью: ванной, бассейне и т.д.

Крышка закрывает всю площадь розетки и предотвращает проникновение воды и влаги.

Сдвоенные розетки

Устанавливаются в подрозетник. При этом можно пользоваться одновременно двумя гнездами для подключения к сети. Механическая часть таких розеток не очень надежна.

Специальные виды розеток

Служат для подключения радио, телефона, антенны или компьютера. Они бывают накладными и встроенными. Существуют специальные розетки, объединяющие в себе несколько разъемов.

Силовые розетки

Являются специальными штепсельными гнездами, которые обычно применяются на стройках для включения мощного оборудования, например, бетономешалки или сварочного аппарата.

Цветные розетки

Цветовая гамма современных розеток очень разнообразна.

Поэтому можно выбрать розетку, идеально вписывающуюся в дизайн помещения, с любым цветовым оттенком.
Можно выделить следующие оформления розеток по цвету:
  • Белые розетки являются универсальными. Они популярны и практичны, подходят для любых помещений.
  • Кремовые розетки хорошо сочетаются с красными, желтыми и коричневыми оттенками.
  • Розетки с разными сменными вставками дают возможность выбрать подходящую по цвету вставку. Необходимо учесть, что постепенно краска облупится.
  • Крашеные розетки имеют высокую стоимость. Но краска довольно быстро начинает стираться. Это решение не практично, но пользуется популярностью, так как имеет большие возможности дизайна.
  • Розетки в стиле ретро отлично подходят для деревянного дома или бани со старинным интерьером. Такой вид розеток оригинально дополнит дизайн помещения.
  • Wi Fi и GSM розетки являются инновационными видами, управляющимися на большом удалении. Они используются чаще всего в системе «умного дома». После установки умных розеток вы сможете дистанционно подключать и отключать электрические приборы в доме.
  • Блок розеток обычно устанавливают на кухне или возле телевизора. Это удобно для одновременного подключения множества потребителей энергии бытового назначения. Применение таких розеточных блоков позволяет отказаться от использования удлинителей.

  • С винтовым подключением проводов. Для фиксации жилы применяются винты, которые ввинчиваются в пластинку, зажимающую контакт. Это простое устройство и пользуется популярностью.
  • Соединение без винтов используется вместо обычного винтового соединения проводов. Контакт обеспечивается сужением отверстия. Недостатком является слабое крепление провода.
  • Розетка с индикатором добавляет удобство пользования. Небольшая лампочка светит и показывает наличие энергии в сети и помогает быстро обнаружить розетку в темноте.
  • Напольная розетка устанавливается на полу. Такой вариант установки иногда требуется для подключения электрических приборов. Розетка выдвигается, ее дизайн легко вписывается в интерьер любого жилья.

  • Оконная розетка является современным решением. Ее монтаж осуществляется непосредственно в стекло окна, так как электрическая энергия образуется из солнечных лучей. Такой вариант исполнения имеет высокую стоимость, но со временем окупается.

Последствия неправильного выбора

Если выбрать розетку неправильно, то могут возникнуть неприятные последствия:

  • Возгорание электрической проводки и оплавление корпуса розетки, так как неправильно подобрана токовая нагрузка.
  • Некачественное изготовление и материал. Розетка быстро придет в негодность, вилка станет болтаться при вставке, корпус может вывалиться из стены.
  • Ухудшение интерьера помещения из-за неправильного выбора цвета и оформления корпуса.

Кроме этого может возникнуть много других последствий, заставляющих задуматься как правильно выбрать розетку.

Как правильно выбрать розетку:
  • Материал изготовления значительно влияет на качество изделия, так как дешевый мягкий пластик быстро будет ломаться и царапаться.
  • Если на корпусе нет обозначения завода изготовителя или маркировки, то это свидетельствует о поддельной продукции.
  • Зажимы, винты и пластины, расположенные внутри розетки, не должны иметь подозрительных повреждений. Заземляющие контакты розетки должны быть упругими, без заусенцев.
  • Качественный продукт не имеет неприятного запаха, а пластиковые стенки не должны быть слишком тонкими.
  • Чем больше число фиксаторов и деталей, тем выше качество изделия.
  • Отверстия для вилки должны совпадать с контактными гнездами. В противном случае лучше выбрать розетку другого производителя.
  • Наличие инструкции по установке является положительным фактором для выбора.
  • Лучше выбрать изделие известных фирм производителей.
  • На задней стороне розетки должно быть обозначение тока и напряжения, для которых рассчитана эксплуатация изделия.
  • Сегодня очень часто выбирают комбинированные розетки, выполненные совместно с выключателем. Это позволяет экономить время на установку отдельных изделий.
Похожие темы:
  • Электрический удлинитель. Виды и применение. Как выбрать
  • Сетевые фильтры. Как выбрать. Устройство и виды. Применение
  • GSM розетки электрические. Виды и работа. Плюсы и минусы
  • Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы
  • Выдвижные блоки розеток. Виды и применение. Как выбрать
  • Электрические розетки. Стандарты и виды. Особенности

Что такое сокет? — Инструменты Вонки-Осла

Головка — это инструмент, который присоединяется к торцевому ключу, храповику, динамометрическому ключу или другому вращающемуся инструменту для затягивания или ослабления крепежных деталей, таких как гайки или болты, путем их поворота.
