Любой тип трубы будет хорош тогда, когда он будет на своем месте. Вопрос, какие трубы лучше для отопления, наверное, всегда останется актуальным. Трубы для систем отопления могут быть следующих типов:

• Медные трубы;
• Трубы из нержавеющей стали;
• Пластиковые трубы;
• Стальные трубы;
• Трубы из металлопластика.

Давайте разберемся, какой трубой делать отопление именно вам, какие трубы для отопления выбрать будет самым оптимальным вариантом.

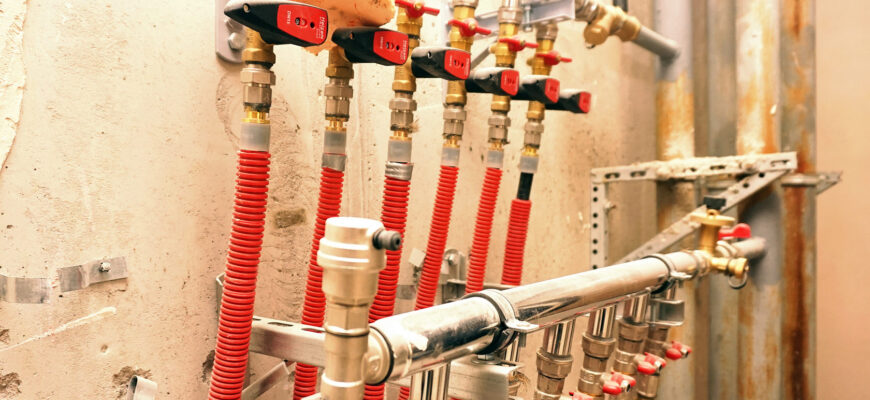

Для монтажа системы отопления можно выбрать трубы из различных материалов

• Стальные трубы для системы отопления
• Пластиковые трубы
• Трубы из металлопластика
• Медные трубы
• Трубы из нержавеющей стали

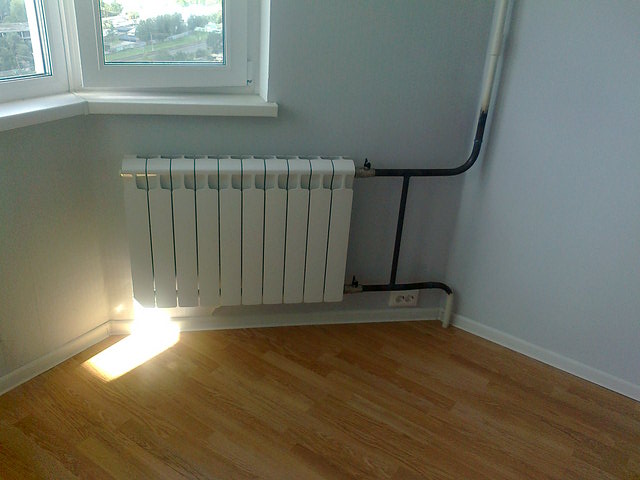

Стальные трубы для системы отопления

Современные трубы для отопления из стали используют для организации отопительных систем уже не первый десяток лет. Их хорошие эксплуатационные характеристики проверены временем. Мастера ценят трубы из такого материала за то, что они обладают долгим сроком службы и считаются достаточно надежными. Такие трубы способны выдержать очень высокие температурные режимы, довольно высокое рабочее давление.

Когда вы задумываетесь о том, какие трубы лучше для отопления, следует помнить, что система отопления из стальных труб довольно надежная, но в то же время, не относится к категории дешевых и не совсем технологична.

Такие трубы не очень просто спрятать от глаз, поэтому у дизайнеров они вызывают отнюдь не положительные эмоции. Еще одним минусом стальных труб является тот факт, что монтаж отопительной системы сможет осуществить только опытный сварщик.

Стальные трубы для системы отопления

Виды труб для отопления из стали оправданы в том случае, если их используют там, где требуется высокая прочность или большие диаметры. Еще, как вариант, такие трубы будут удачным решением, если в квартире необходимо сменить старые трубы из железа.

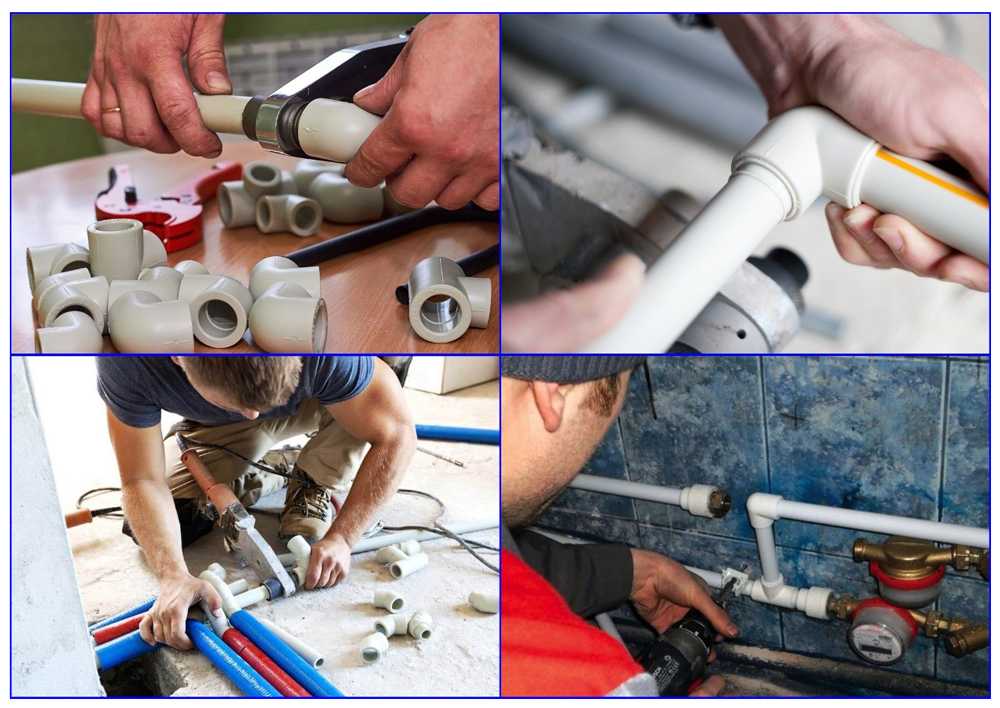

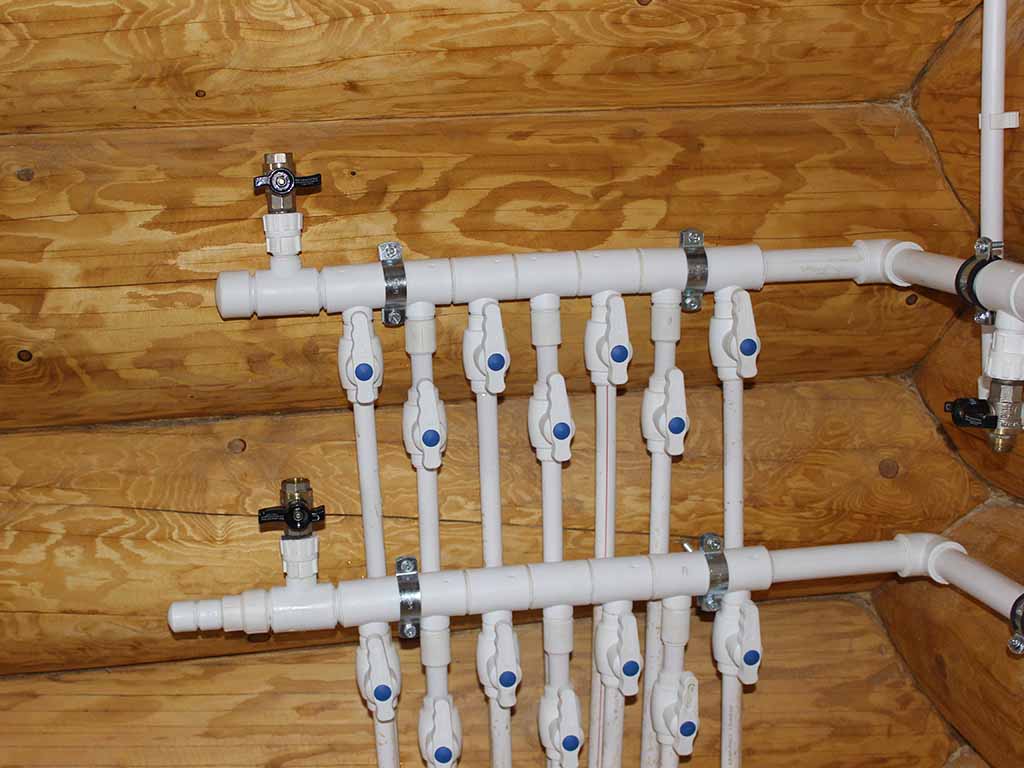

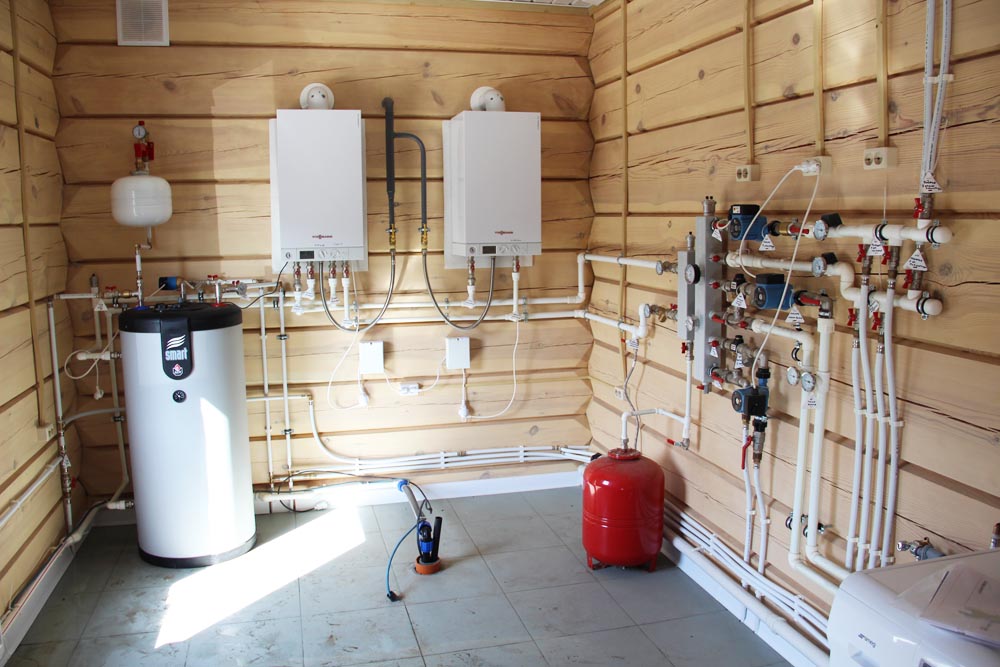

Пластиковые трубы

Среди преимуществ таких труб можно выделить долгий срок службы труб отопления, небольшой вес, простоту в монтаже и невысокую стоимость. Такие трубы выделяются довольно широким дизайнерским спектром.

Однако следует помнить о том, что такой материал, как пластик, может отличаться своими химическими составами. У каждого состава имеются свои характеристики и свои особенности применения.

Перед тем, как как выбрать трубы для отопления и приобрести трубы из пластика, лучше предварительно проконсультироваться со специалистом в данной области.

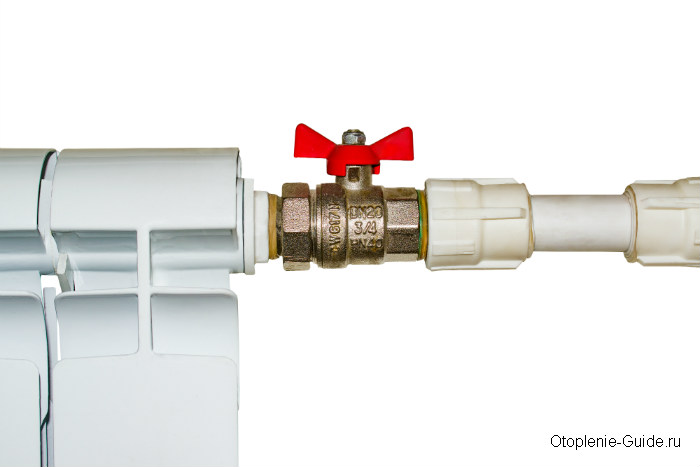

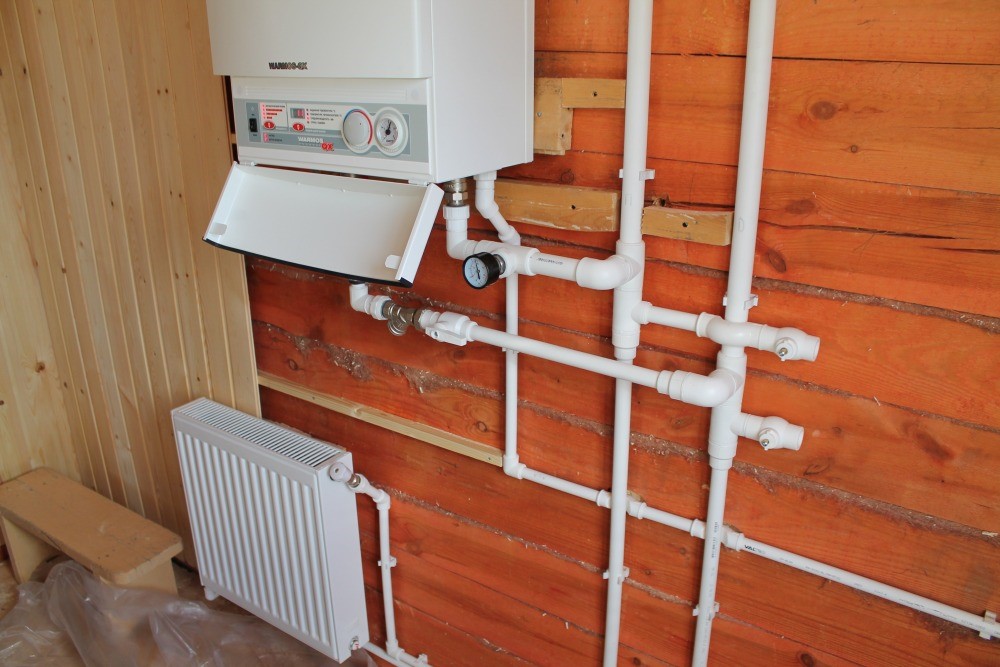

Пластиковые трубы

Также такие трубы обладают довольно высоким коэффициентом линейного теплового расширения. Это значит, что при подаче теплоносителя высокой температуры такие трубы могут удлиниться или в некоторых местах изогнуться. Бывали такие ситуации, когда пластиковые трубы, проложенные в стенах здания, из-за процессов расширения выдавливали пласты штукатурного слоя.

Если будут установлены довольно длинные пролеты, то потребуется предусмотреть тепловые компенсаторы.

Кроме того, у пластиковых труб есть и другие недостатки. Когда будете делать выбор труб для системы отопления, следует учесть и это. Такие трубы не способны изгибаться, поэтому если будет необходим изгиб, то придется приобрести уголок, а изгиб может быть не один. К тому же, это выглядит не слишком красиво. Также это может вызвать некоторые трудности в процессе монтажа. Такие трубы, также как и фитинги для них, имеют довольно крупные размеры. Это тоже выглядит не слишком эстетично.

Даже если вы уже разобрались, какие трубы нужны для отопления, помните, что качество установки пластиковых и любых труб, в первую очередь, зависит от человеческого фактора.

Если монтажник не обладает должным профессионализмом, он может перегреть трубу, что во время вставки трубы в фитинг проходное отверстие или уменьшится до недопустимого размера, или может даже полностью перекрыться.

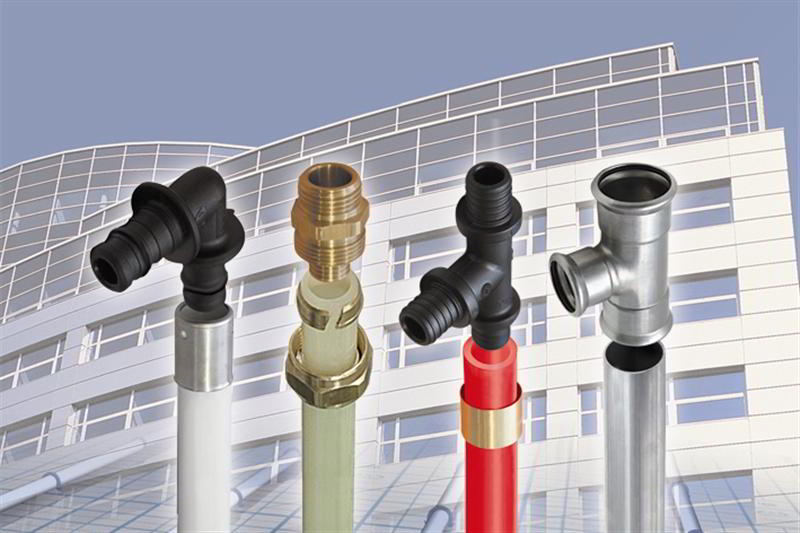

Трубы из металлопластика

Что представляют собой металлопластиковые трубы? И какими трубами сделать монтаж отопления? По сути – это алюминиевые изделия, которые имеют стенки толщиной в 0,1 мм, а с наружной и внутренней стороны у них имеется полиэтиленовая оболочка. Все слои таких труб склеены между собой довольно надежно и прочно. Такие трубы можно легко согнуть и они будут долгое время держать необходимую форму.

Металлопластиковые трубы

Как показывает сравнение труб для отопления – единственный минус металлопластиковых труб состоит в том, что металлические фитинги, которые им нужны, стоят довольно дорого. Также необходимо остерегаться подделок, которых на рынке очень много. Лучше всего приобретать подобные изделия в специализированных магазинах. То, сколько стоят трубы для отопления в таких магазинах, может быть и более, однако вы будете уверены в качестве.

Если вам предлагают недорогие металлопластиковые трубы, то скорее все это подделка. Данный материал для отопительных систем входит в самую дорогую ценовую категорию.

Медные трубы

Медные трубы

Когда вы думаете, какие выбрать трубы для отопления, стоит уделить внимание медным. Если сравнивать медные трубы с пластиковыми, то первые обладают целым рядом преимуществ. Больше всего их ценят за универсальность, так как они подходят не только для систем отопления, но и для газовых магистралей, и для систем водоснабжения. Таким трубам не страшна вода с высоким содержанием хлорки.

Если на пластиковые трубы некоторые примеси действуют весьма губительно, то на медные трубы они оказывают даже положительное воздействие. Образуется небольшой налет, который служит одновременно и защитным слоем такого материала. Медные трубы обладают длительным сроком службы. Они способны прослужить от 50 до 100 лет.

Есть у медных труб и некоторые недостатки, и когда вы задумались, какую трубу использовать для отопления, следует их учесть.

Сварка таких труб представляет непростой процесс. Для этого требуется не только опытный специалист, но и специальное оборудование.

Медные трубы обычно соединяются путем пайки или посредством пресс-фитингов. Пресс-фитинги имеют резиновое кольцо, которое со временем высохнет и тогда произойдет разгерметизация.

Еще одним недостатком таких труб является их довольно высокая стоимость.

Медные трубы не получится комбинировать с другими материалами, и это, несомненно, тоже минус. Также такие трубы боятся воздействия электрохимической коррозии.

Трубы из нержавеющей стали

Система отопления из труб из нержавеющей стали считается самой долговечной – в некоторой степени это лучшие трубы для отопления. Такие трубы способны выдержать высокое рабочее давление, они отличаются прекрасным современным дизайном, они не способны изменить химический состав теплоносителя, а также не боятся коррозийного воздействия.



Монтаж таких труб как внутри стены, так и снаружи, очень легко произвести. Однако все преимущества труб из такого материала сводятся на нет из-за их высокой стоимости.

Какими трубами лучше сделать отопление, решать вам, — однако можно в данном случае получить консультацию специалиста. Так вы сделаете правильный выбор труб для отопления.

Какие трубы для отопления лучше? Выбираем трубу… ⋆ Инженерные системы. Отопление, водоснабжение, водоочистка, электроснабжение

Любой тип трубы будет хорош тогда, когда он будет на своем месте. Вопрос, какие трубы лучше для отопления, наверное, всегда останется актуальным. Трубы для систем отопления могут быть следующих типов:

• • Медные трубы;
  • Трубы из нержавеющей стали;
  • Пластиковые трубы;
  • Стальные трубы;
  • Трубы из металлопластика.

Давайте разберемся, какой трубой делать отопление именно вам, какие трубы для отопления выбрать будет самым оптимальным вариантом.

Для монтажа системы отопления можно выбрать трубы из различных материалов

• Стальные трубы для системы отопления
• Пластиковые трубы
• Трубы из металлопластика
• Медные трубы
• Трубы из нержавеющей стали

Стальные трубы для системы отопления

Современные трубы для отопления из стали используют для организации отопительных систем уже не первый десяток лет.

Их хорошие эксплуатационные характеристики проверены временем. Мастера ценят трубы из такого материала за то, что они обладают долгим сроком службы и считаются достаточно надежными. Такие трубы способны выдержать очень высокие температурные режимы, довольно высокое рабочее давление.

Когда вы задумываетесь о том, какие трубы лучше для отопления, следует помнить, что система отопления из стальных труб довольно надежная, но в то же время, не относится к категории дешевых и не совсем технологична.

Такие трубы не очень просто спрятать от глаз, поэтому у дизайнеров они вызывают отнюдь не положительные эмоции. Еще одним минусом стальных труб является тот факт, что монтаж отопительной системы сможет осуществить только опытный сварщик.

Стальные трубы для системы отопления

Виды труб для отопления из стали оправданы в том случае, если их используют там, где требуется высокая прочность или большие диаметры. Еще, как вариант, такие трубы будут удачным решением, если в квартире необходимо сменить старые трубы из железа.

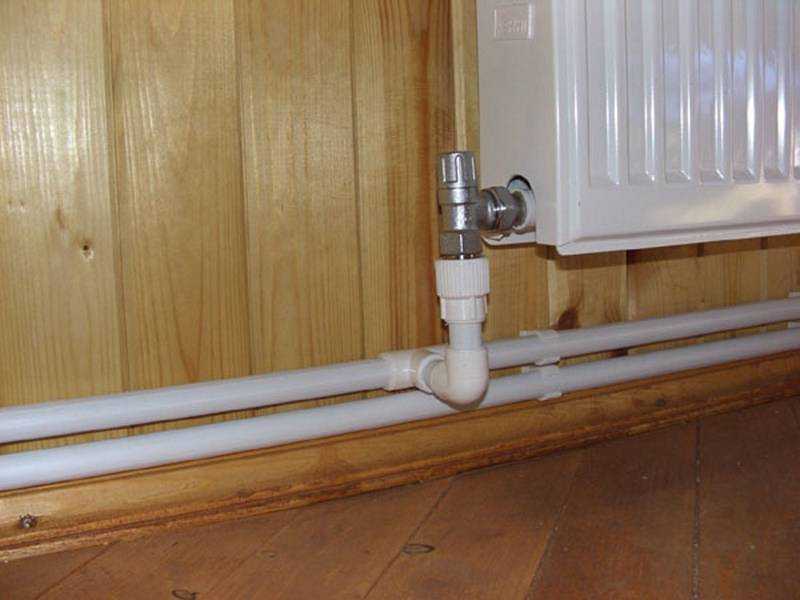

Пластиковые трубы

Среди преимуществ таких труб можно выделить долгий срок службы труб отопления, небольшой вес, простоту в монтаже и невысокую стоимость. Такие трубы выделяются довольно широким дизайнерским спектром.

Однако следует помнить о том, что такой материал, как пластик, может отличаться своими химическими составами. У каждого состава имеются свои характеристики и свои особенности применения.

Перед тем, как как выбрать трубы для отопления и приобрести трубы из пластика, лучше предварительно проконсультироваться со специалистом в данной области.

Рекомендуем к прочтению:

Радиаторы отопления, какие лучше выбрать?

Пластиковые трубы

Также такие трубы обладают довольно высоким коэффициентом линейного теплового расширения. Это значит, что при подаче теплоносителя высокой температуры такие трубы могут удлиниться или в некоторых местах изогнуться. Бывали такие ситуации, когда пластиковые трубы, проложенные в стенах здания, из-за процессов расширения выдавливали пласты штукатурного слоя. Если будут установлены довольно длинные пролеты, то потребуется предусмотреть тепловые компенсаторы.

Кроме того, у пластиковых труб есть и другие недостатки. Когда будете делать выбор труб для системы отопления, следует учесть и это. Такие трубы не способны изгибаться, поэтому если будет необходим изгиб, то придется приобрести уголок, а изгиб может быть не один. К тому же, это выглядит не слишком красиво. Также это может вызвать некоторые трудности в процессе монтажа. Такие трубы, также как и фитинги для них, имеют довольно крупные размеры. Это тоже выглядит не слишком эстетично.

Даже если вы уже разобрались, какие трубы нужны для отопления, помните, что качество установки пластиковых и любых труб, в первую очередь, зависит от человеческого фактора.

Если монтажник не обладает должным профессионализмом, он может перегреть трубу, что во время вставки трубы в фитинг проходное отверстие или уменьшится до недопустимого размера, или может даже полностью перекрыться.

Трубы из металлопластика

Что представляют собой металлопластиковые трубы? И какими трубами сделать монтаж отопления? По сути – это алюминиевые изделия, которые имеют стенки толщиной в 0,1 мм, а с наружной и внутренней стороны у них имеется полиэтиленовая оболочка. Все слои таких труб склеены между собой довольно надежно и прочно. Такие трубы можно легко согнуть и они будут долгое время держать необходимую форму.

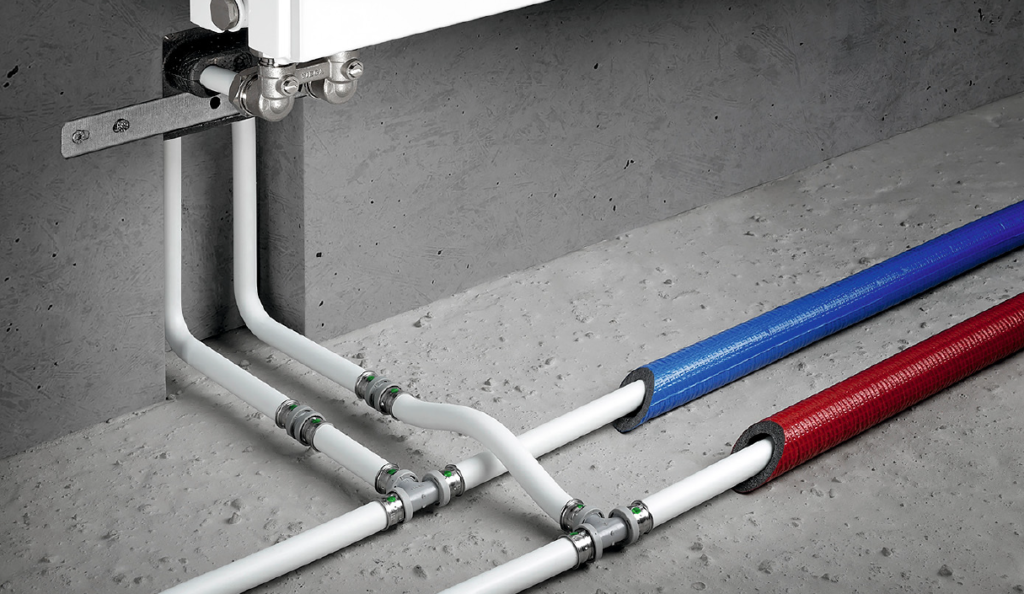

Металлопластиковые трубы

Как показывает сравнение труб для отопления – единственный минус металлопластиковых труб состоит в том, что металлические фитинги, которые им нужны, стоят довольно дорого. Также необходимо остерегаться подделок, которых на рынке очень много. Лучше всего приобретать подобные изделия в специализированных магазинах. То, сколько стоят трубы для отопления в таких магазинах, может быть и более, однако вы будете уверены в качестве.

Если вам предлагают недорогие металлопластиковые трубы, то скорее все это подделка. Данный материал для отопительных систем входит в самую дорогую ценовую категорию.

Медные трубы

Медные трубы

Когда вы думаете, какие выбрать трубы для отопления, стоит уделить внимание медным. Если сравнивать медные трубы с пластиковыми, то первые обладают целым рядом преимуществ. Больше всего их ценят за универсальность, так как они подходят не только для систем отопления, но и для газовых магистралей, и для систем водоснабжения. Таким трубам не страшна вода с высоким содержанием хлорки.

Если на пластиковые трубы некоторые примеси действуют весьма губительно, то на медные трубы они оказывают даже положительное воздействие. Образуется небольшой налет, который служит одновременно и защитным слоем такого материала. Медные трубы обладают длительным сроком службы. Они способны прослужить от 50 до 100 лет.

Рекомендуем к прочтению:

Биметаллические радиаторы отопления, какие лучше?

Есть у медных труб и некоторые недостатки, и когда вы задумались, какую трубу использовать для отопления, следует их учесть.

Сварка таких труб представляет непростой процесс. Для этого требуется не только опытный специалист, но и специальное оборудование.

Медные трубы обычно соединяются путем пайки или посредством пресс-фитингов. Пресс-фитинги имеют резиновое кольцо, которое со временем высохнет и тогда произойдет разгерметизация.

Еще одним недостатком таких труб является их довольно высокая стоимость.

Медные трубы не получится комбинировать с другими материалами, и это, несомненно, тоже минус. Также такие трубы боятся воздействия электрохимической коррозии.

Трубы из нержавеющей стали

Система отопления из труб из нержавеющей стали считается самой долговечной – в некоторой степени это лучшие трубы для отопления. Такие трубы способны выдержать высокое рабочее давление, они отличаются прекрасным современным дизайном, они не способны изменить химический состав теплоносителя, а также не боятся коррозийного воздействия.

Монтаж таких труб как внутри стены, так и снаружи, очень легко произвести. Однако все преимущества труб из такого материала сводятся на нет из-за их высокой стоимости.

Какими трубами лучше сделать отопление, решать вам, — однако можно в данном случае получить консультацию специалиста. Так вы сделаете правильный выбор труб для отопления.

Наша компания, “Профессиональные технологии” качественно смонтирует любые виды отопления “Под ключ”, с гарантией!

«Что нужно для электрического отопления, какие трубы?» — Яндекс Кью

Популярное

Сообщества

Ольга К.

5 октября 2018  ·

5,1 K

ОтветитьУточнить

АкваБур

31

Буровая компания АкваБур  · 23 июн 2021  · aqabur. ru

Отвечает

Антон Сидорин

На самом деле для систем отопления, которые работают от электрических котлов, можно применять любые виды трубок, которые предназначены для подобных целей. Важно чтобы они были устойчивы к гидроударам, воздействию влаги, химических веществ из теплоносителя, температурным перепадам, сильному нагреванию.

Медные трубы считаются лучшими по долговечности, эксплуатационным характеристикам, тепловой эффективности. Однако, стоят они очень дорого.

Наиболее оптимальный вариант в плане эксплуатационных характеристик и стоимости – полимерные трубы. Если нет финансовых затруднений, лучше выбрать пластиковые трубы с дополнительным армированием. Металлопластик устойчив к гидроударам, температурным перепадам, имеет низкий коэффициент теплового расширения, надежность и долговечность.

Если же прокладывается металлический трубопровод, важно не забывать о его заземлении, так как он будет подключаться к мощному электрическому котлу.

Комментировать ответ…Комментировать…

Евгений Киселёв

21

Системы отопления, водоснабжения и водоотведения.   · 24 мар 2020

На сасмом деле, Вы можете использовать абсолютно любые системы трубопроводо в системе отопления которые для этого предназначены. Для систем из железа нужно ко всему ещё делать и заземляющий контур, это нужно не только из-за того что будет топиться электро котлом.

Сам ответ на вопрос — в трубах главное их качественное соединение, соответственно качественный монтаж.

Комментировать ответ…Комментировать…

Малоэтажная страна

2,1 K

«Малоэтажная страна» — крупнейшая в России круглогодичная выставка домов, сделанная в…  · 28 янв 2020  · m-strana.ru

Отвечает

Роман Волков

Сегодня существует огромный выбор приборов электрического топления: — ЭЛЕКТРИЧЕСКИЕ КОТЛЫ. Здесь главную роль играет теплоноситель, а сам узел построен на конвективной функции. Электрические котлы применяются для обогрева домов и квартир. К плюсам относится безопасность применения, высокий КПД и удобство эксплуатации. Из недостатков — сложность конструкции… Читать далее

Комментировать ответ…Комментировать…

Валерия Елагина

24,4 K

Люблю этот мир и шоколадки.   · 12 окт 2018

Для элетрического отопления наиболее приемлимыми считаются медные трубы. Они качественее , высокпродуктивнее , но цена выше, чем оцинкованные , например.

Комментировать ответ…Комментировать…

Благочестивый вещатель

5,4 K

Non refert, qui sum…Quod ego facio…I vide de abysso» — «Не важно кто я…Важно…  · 12 окт 2018

Наиболее используемыми типами трубами для отопления частного дома являются: стальные, медные,оцинкованные, нержавеющие, полимерные (металлопластиковые, полиэтиленовые, полипропиленовые, армированные). Медные,нержавеющие и оцинкованные дороги и требуют сварки и пайки, использование резьбовых соединений (однако эти трубы надежны и прочны), полипропиленовые просты в… Читать далее

Sergio

20 декабря 2019

Полипропилен прост в монтаже? Ну тогда точно потечет через год. И почему это вдруг они недолговечны? Срок службы… Читать дальше

Комментировать ответ…Комментировать…

Энерго Пласт

-1

21 сент 2020

Электрические отопительные системы имеют массу неоспоримых преимуществ, а зачастую это может быть просто единственный доступный способ обогрева. Трубы для электрического отопления имеют много разновидностей по размеру, весу, функциональному характеру и материалу. Мы настоятельно рекомендуем использовать при монтаже электрического отопления полимерные трубы. Полиэтиленов… Читать далее

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

2 ответа скрыто(Почему?)

Полный справочник по трубопроводам отопления

Содержание

Покрытие всех типов труб отопления

Когда вы думаете о домашнем отоплении, вполне вероятно, что сразу приходят на ум радиаторы и полотенцесушители. И хотя мы можем быть предварительно подготовлены к этому, легко забыть об основных элементах, которые могут буквально заставить наши устройства работать. Или гул. Или шуметь. И т. д. И т. д.

Однако довольно часто эти базовые функции абсолютно неотъемлемы от работы вашего домашнего отопления, и различные типы или стили могут привести к тому, что ваши устройства будут работать более или менее энергоэффективно, с большей или меньшей надежностью.

В этом блоге мы решили сосредоточиться на множестве различных типов трубопроводов для отопления, представленных на рынке, чтобы выделить, какие типы лучше всего подходят для конкретных компонентов, таких как напольное отопление, радиаторы и полотенцесушители, предоставить советы по установке, а также стоимость. подсказки и многое другое.

По сути, вы найдете все, что вам нужно знать о трубопроводах отопления, в нашем Полном руководстве по трубопроводам отопления.

Что такое трубопровод отопления?

По сути, трубопроводы отопления или трубопроводные сети представляют собой систему труб, которые используются для транспортировки жидкостей, главным образом для превращения холодной воды в горячую для обогрева помещений в доме. Существуют всевозможные первоначальные проектные соображения, касающиеся установки трубопроводов, в том числе с соблюдением строительных принципов и правил.

Мы обещаем сделать все возможное, чтобы не утомлять вас чрезмерно сложным жаргоном, но Полное руководство должно хотя бы вкратце освещать рекомендации, изложенные в этих правилах. Таким образом, мы можем подтвердить, что Утвержденный документ B строительных норм гласит, что трубопровод «включает в себя фитинги и аксессуары для труб. Определение «труба» исключает дымоход и трубу, используемую для целей вентиляции, за исключением вентиляционной трубы для наземной дренажной системы».

Вас можно простить за то, что вы не понимаете роли или даже наличия трубопровода среди множества принадлежностей, связанных с отоплением. Все виды устройств и компонентов включают трубы, в том числе прокладки, болты, клапаны, опоры, фланцы, сетчатые фильтры, гибкие и компенсационные соединения, а также простые трубы.

Эти ключевые приспособления имеют различное назначение — обычно для считывания и контроля расхода жидкости, температуры и давления.

Какие материалы используются для изготовления трубопроводов отопления?

Существует несколько основных материалов, используемых при строительстве трубопроводов отопления, каждый из которых обладает своими уникальными свойствами, преимуществами и недостатками.

Нержавеющая сталь и углеродное волокно в целом являются наиболее популярными материалами для изготовления трубопроводов. Однако существует целый ряд других вариантов неметаллических, пластиковых и облицованных труб, включая бетон, медь, стекловолокно и алюминий.

Обзор каждого типа будет приведен далее в этой статье, но в качестве основной отправной точки любое решение по материалу должно учитывать множество условий, с которыми столкнется трубопровод. В частности, изменения прочности материалов в средах с повышенными температурами. Учитывая, что поток жидкости может со временем вызвать эрозию или коррозию трубопровода, разумно выбрать материал, который будет медленно корродировать с известной скоростью.

Как устанавливается трубопровод отопления?

Прежде чем мы перейдем к тонкостям различных материалов для трубопроводов, стоит рассмотреть, как укладываются трубопроводы в зависимости от различных типов систем центрального отопления.

По сути, обычно используются три основных устройства для подключения котла к вашим домашним радиаторам или полотенцесушителям. Они бывают в виде однотрубной петли, подающей и обратной труб, а также микроотверстия.

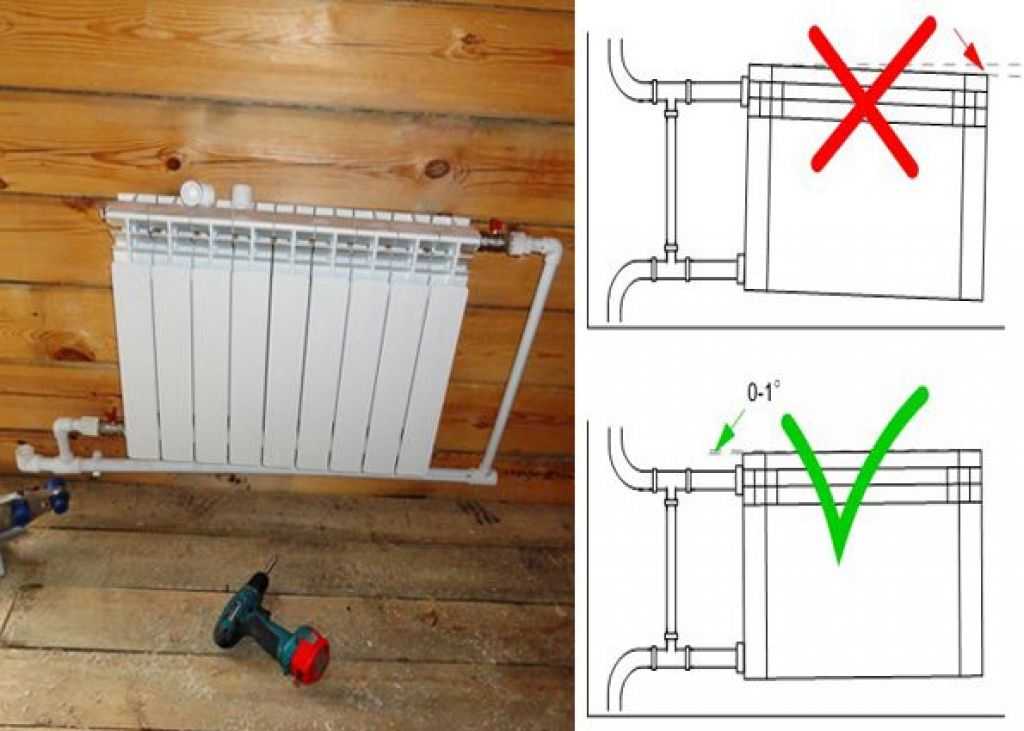

В большинстве случаев трубопровод отопления устанавливается под радиатором. Он может быть установлен под половицами в помещениях с подвесным деревянным полом, со стояками для подключения труб к радиаторам. Также рекомендуется поддерживать трубы под половицами, чтобы сами трубы не выдерживали чрезмерный вес.

Тем не менее, паркетные полы гораздо более распространены в современных домах, и этот способ укладки не подходит для помещений с твердыми полами. Обычно эти типы фитингов для трубопроводов имеют высокоуровневые подводящие трубы, соединяющиеся с соседними или отдельными бытовыми радиаторами. В помещениях с подвесными потолками трубопровод обычно устанавливается между балками потолка сверху, но это может быть нецелесообразно, если каждый этаж представляет собой отдельное жилое помещение.

Другой вариант — настроить трубы так, чтобы они проходили по верхней части стены немного ниже потолка с помощью водосточных труб. На самом деле, никогда не бывает выгодной альтернативой прокладке напольных труб вдоль уровня пола, так как проблемы обязательно возникнут там, где трубы должны пересекать дверные проемы. В таких случаях трубы должны быть обмотаны вокруг дверной рамы или закопаны под полом, что на ваш вкус может показаться слишком агрессивным.

В случае необходимости прокладки высокоуровневых подводящих труб на чердаке или мансарде трубопровод необходимо изолировать. Вы можете изолировать трубопроводы в более «обычных» местах, если хотите, и это, вероятно, повысит уровень энергосбережения, но обычно это не требуется за пределами чердаков.

В тех случаях, когда циркуляционный трубопровод расположен выше радиаторов или других подключенных отопительных приборов, трубопроводы должны быть снабжены выпускными клапанами для выпуска воздуха, оставшегося в системе.

Варианты установки трубопровода

Однотрубный контур

Как следует из названия, однотрубные контурные системы имеют одиночный трубопроводный контур, который идет от котла и возвращается к нему. Все задействованные радиаторы располагаются на трубе, при этом каждое соединение радиатора ведет к одной и той же трубе. Когда нагретая вода из котла движется по трубе, происходит конвекция, в результате чего нагретая вода поднимается в радиатор, направляя более холодную воду обратно в трубу.

Одним из основных недостатков такого расположения труб является то, что первый радиатор будет нагреваться в большей степени, чем второй и третий и так далее. Таким образом, последний радиатор в системе будет значительно холоднее, поскольку он будет передавать большую часть своего тепла первоначальным радиаторам на участке трубопровода.

Теоретически на один контур трубы можно установить неограниченное количество бытовых радиаторов. Но чем больше радиаторов установлено, тем заметнее будет охлаждение между первым и последним радиаторами.

Однотрубные петлевые системы чаще встречаются в промышленных условиях, где петлевая труба может быть очень большой и, возможно, соединяться с тепловыми насосами, в отличие от жилых зданий. Маловероятно, что современные бытовые трубопроводные системы будут следовать одноконтурной линии, а вместо этого сосредоточатся на более эффективной компоновке фитингов.

Подающая и обратная трубы

Подающая и обратная трубы работают более эффективно, чем однотрубные петлевые системы. В них нагретая вода котла подается на одну сторону каждого радиатора (подающая труба), а противоположный конец радиаторов подключается к отдельной общей обратной трубе. В результате температура воды, проникающей в каждый бытовой радиатор, практически одинакова, поэтому от каждого отопительного прибора должна выделяться очень одинаковая тепловая мощность.

Автоматический перепускной клапан или клапан сброса давления соединяет подающую и обратную трубы, позволяя насосу перекачивать котловую воду, если все радиаторы отключаются одновременно.

Из-за ограничения потока, обусловленного радиаторами, количество необходимых радиаторов, как правило, ограничивается объемом циркуляционного насоса. Стандартный насос для бытовых подающих и возвратных трубопроводов обычно обеспечивает достаточную подачу до 12 радиаторов или полотенцесушителей.

Размер трубопровода может стать еще одним ограничением на количество устанавливаемых радиаторов. В большинстве случаев основные трубы, входящие и выходящие из котла, имеют диаметр более 22 мм, а трубы меньшего размера (15 мм или меньше) отходят для питания нескольких радиаторов или альтернативных нагревательных компонентов. То, сколько бытовых радиаторов можно подключить через эти меньшие трубы, будет зависеть от длины 15-миллиметровых участков трубы. Чем больше длина участка трубы, тем меньше потребуется радиаторов. Специалисты по отоплению рекомендуют устанавливать не более трех радиаторов вдоль одной 15-миллиметровой ветки трубы.

Эта более модернизированная установка, иногда называемая двухтрубной системой, гораздо чаще встречается в современных домах и, как правило, лучше подходит для бытовых нужд в жилых домах.

Трубопровод с микропроходом

В компоновке трубопровода с микропроходом используются стандартные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне или обратно, говоря более технически. Небольшие трубы (обычно 8 мм) выходят из каждого коллектора и соединяются с несколькими радиаторами. Длина трубопровода между каждым коллектором и радиаторами обычно не превышает пяти метров.

Возможно, используются специальные методы установки радиатора, чтобы гарантировать, что и подающая, и обратная трубы микроотверстия прикреплены к одному и тому же концу каждого радиатора. Напротив, трубопровод можно было подвести к противоположным концам сопутствующих радиаторов.

Системы трубопроводов с микропроходом представляют собой еще один тип систем, включающих клапан сброса давления между обратными трубами и подачей в котел, чтобы обеспечить защиту котла, когда все радиаторы выключены.

Одним из наиболее заметных преимуществ расположения трубопроводов с микроотверстиями является то, что трубы меньшего размера не способны пропускать столько воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микродиаметром можно довольно легко манипулировать для придания формы во время монтажа, и они требуют меньшего количества соединений, чем другие типы.

Что касается недостатков, размер трубы также в некотором смысле работает против этого, так как они могут довольно легко забиться в результате внутреннего осадка. Кроме того, насосу придется бороться с повышенным сопротивлением при транспортировке воды из бойлера, что, в свою очередь, делает насос более подверженным износу.

Кроме того, стоит подумать об альтернативе микротрубам, если вы живете в районе с жестким водоснабжением. Известковый налет может быстро накапливаться в циркуляционных трубопроводах и особенно вреден для такого типа трубопроводов. Если вы все-таки выберете в таком месте трубопровод с микрометрическим отверстием, то устройство для смягчения воды или подходящая добавка станут необходимым дополнением.

Оригинальные материалы для труб

Смогли бы Майк Скиннер и The Streets прославиться с таким слегка измененным названием дебютного альбома? Итак, первое воспроизведение, возможно, не предвидится, не говоря уже о втором, но тщательное изучение материалов нагревательных труб, безусловно, оправдано.

Существует множество различных материалов, используемых в производстве сантехники и труб, и, как и было обещано ранее, мы внимательно изучили каждый вид, чтобы определить его уникальные свойства, плюсы и минусы.

Медные трубы

Предлагая отличную гибкость и более компактную конструкцию, чем другие аналоги из оцинкованной стали, медные трубы являются одними из самых популярных типов на рынке. И хотя он может быть подвержен коррозии, опять же, как правило, в меньшей степени, чем другие трубы из оцинкованной стали.

Легкие медные трубы с тонкими стенками, которые могут поставляться в спиральном или прямом формате для соответствия любому типу водопроводной сети. Как таковой, это подходящий материал для трубопроводов для всех видов устройств, будь то однотрубная петлевая система для коммерческих целей или двухтрубная установка в жилых помещениях.

Фитинги для медных трубопроводов могут быть изготовлены с помощью бессвинцовой пайки или пайки, а также с помощью муфт или компрессионных фитингов.

Имейте в виду, что для пайки пайкой потребуется особенно квалифицированный установщик, который, скорее всего, будет стоить дороже, чем обычный сантехник. Компрессионные фитинги предлагают гораздо более простой процесс, но могут оказаться потенциально навязчивыми.

Надлежащая изоляция имеет первостепенное значение и при выборе медных труб отопления. После того, как радиаторы или альтернативные компоненты отопления были снабжены горячей водой, необходимой им для обеспечения впечатляющей тепловой мощности, имущество должно быть способно хорошо удерживать тепло, иначе медь увеличит вероятность потери тепла.

Учитывая, что медь также является металлическим материалом, следует учитывать электролитическую коррозию. Такая реакция обычно происходит, если арматура или фитинги из оцинкованной стали соприкасаются с медными или латунными трубами. В свою очередь, расход воды, выходящий из медных труб, не может превышать трех метров в секунду. Кроме того, свойства проводимости материала диктуют, что заземляющие соединения должны быть отделены от электропроводки и трубопроводов.

Трубы из оцинкованной стали или железа

Трубопроводы, изготовленные из оцинкованной стали или железа, можно с уверенностью назвать системой, ориентированной на безопасность, и в настоящее время они по-прежнему широко используются в пожарной безопасности для транспортировки воды. Действительно, этот тип трубопроводной сети уже давно признан классическим, традиционным способом транспортировки воды.

С самого начала, при «гальванизации», сталь должна быть инкапсулирована в расплавленном цинке после очистки перед обработкой. Это обеспечит высочайший уровень защиты как внутри, так и снаружи, недостижимый при использовании современных технологий гальванического покрытия, которые обычно используются для производства современных стальных или железных труб. Однако этот последний метод, как правило, обеспечивает более красивую и изысканную эстетику.

Традиционные трубопроводы из оцинкованной стали или железа, популярность которых, безусловно, снижается с точки зрения бытового применения, вызывают заметные и справедливые опасения в отношении внутренней и внешней коррозии в сочетании с альтернативными материалами. Таким образом, наличие подобных латунных или медных радиаторных клапанов затруднило бы реализацию такого рода устройств в жилых помещениях.

Трубопроводы из оцинкованной стали и железа отличаются особой прочностью и значительным весом и обычно монтируются путем свинчивания и навинчивания фитингов. Процесс установки этого конкретного типа трубопровода особенно трудоемок и менее прост, чем в случае с системами неметаллических труб.

Бетонные трубы

На пике долговечности сборные, жесткие бетонные трубы зарекомендовали себя как самые эластичные и износостойкие трубы.

Бетонные трубы обладают превосходными прочностными характеристиками и чрезвычайно прочны, что делает их пригодными для установки, в частности, в оживленных коммерческих помещениях. Они могут похвастаться проверенной репутацией в отношении надежности и структурной целостности, которая в наше время еще больше улучшилась благодаря инновациям в конструкции труб, процессах смешивания и производства.

Кроме того, бетонные трубы являются одними из самых эффективных и экологически безопасных моделей на рынке, учитывая их типичный срок службы, долгосрочные затраты на техническое обслуживание и тот факт, что их обычно можно приобрести на месте.

Большинство из вышеупомянутых свойств и характеристик, в частности исключительная прочность материала, помогают упростить и обеспечить надежный процесс установки. Тот, который обычно снижает стресс от рабочей нагрузки, а также ответственность владельца и / или специалиста по установке. Кроме того, при правильной установке и проверке бетонные трубы являются самым дешевым типом по сравнению с другими материалами трубопроводов.

Алюминиевые трубы

Универсальность является ключевым элементом, который обычно составляет основу обсуждения алюминиевых труб, в немалой степени благодаря бесшовной конструкции труб как внутри, так и снаружи.

Среди наиболее эстетически привлекательных стилей доступных трубопроводных систем алюминиевые трубы обычно имеют блестящую, отражающую поверхность, которая может фактически подчеркнуть интерьер дома, когда она не скрыта, особенно при использовании в сочетании, например, с хромированными радиаторами или полотенцесушителями.

Несмотря на впечатляющие свойства коррозионной стойкости, алюминиевые трубы также могут быть покрыты порошковой краской, отполированы или анодированы для придания специфического вида, который надеется получить покупатель.

Существуют контрастные сорта алюминиевых труб, и будет ли разница между ними рассматриваться как важная, будет зависеть от покупателя и типа проводимой установки. В дополнение к специфике планировки помещения предусмотрена установка алюминиевых труб.

Чтобы дать общее определение каждому сорту, один сорт полностью подходит для формовки, гибки и штамповки, в буквальном смысле возвращаясь к характеристикам гибкости, которые так легко ассоциируются с алюминиевыми трубками.

Алюминиевые трубы альтернативного сорта имеют более прочный профиль, что делает их идеальными для нарезания резьбы, сверления и машинных работ, хотя оба сорта алюминиевых труб идеально подходят для сварки.

Алюминиевые трубы также поставляются готовыми к использованию, что упрощает и зачастую удешевляет процесс установки. Помимо резки и снятия фаски, не существует никаких особых требований и не требуются специальные инструменты, поэтому трудозатраты, как правило, невелики в отношении фитингов алюминиевых труб.

Трубы из стекловолокна

Трубопроводы из стекловолокна, известные своей отличной коррозионной стойкостью и часто применяемые для бурения с аналогичными свойствами, в основном состоят из полимерной матрицы, армированной стекловолокном.

Трубы из стекловолокна также могут похвастаться доказанной способностью выдерживать высокое давление, что привело к резкому росту их популярности в отношении некоторых коммерческих предприятий. В частности, службы противопожарного водоснабжения в наше время, как правило, отдают предпочтение стеклопластиковым трубам, а не традиционным стальным вариантам.

Нет необходимости в дополнительном футеровке или покрытии благодаря коррозионной стойкости трубопроводов из стекловолокна, что помогает сохранить легкий профиль. Трубы из стекловолокна примерно на 15% тяжелее стальных и примерно на 10% тяжелее бетонных аналогов.

Как непроводящий материал, стекловолокно не представляет угрозы для электрических радиаторов, которым в любом случае не потребуется горячее водоснабжение. Тем не менее, трубы из стекловолокна соответствуют самым строгим стандартам в отношении веса, жесткости, размерных критериев и общей стоимости.

Действительно, трубы из стекловолокна требуют чрезвычайно низких затрат на техническое обслуживание, учитывая, что их чрезвычайно просто обслуживать из-за того, что они не ржавеют, и тот факт, что они требуют минимальной защиты от окружающей среды.

Цены на установку, как правило, также будут очень разумными, чему в немалой степени способствует легкий вес трубопровода, что позволяет легко маневрировать и устанавливать его на место безопасно и правильно.

Пластиковые трубы

Этот тип трубопроводов часто пользуется плохой репутацией, и в некотором смысле его можно понять. Восприятие пластиковых труб обычно определяет их как более дешевый вариант и, следовательно, менее качественную версию по сравнению с другими материалами.

И хотя в какой-то степени это может быть правдой, в некоторых случаях сеть пластиковых трубопроводов может принести пользу, особенно если ее умело скрыть от глаз, тогда эстетика является одним из менее значимых факторов, о которых стоит беспокоиться.

Это одна из причин того, что пластиковые трубы являются популярным дополнением к теплым полам, а также гибкость труб, которая позволяет им проходить до 25 метров под землей без каких-либо требований к соединению.

Такая невероятная гибкость делает их установку относительно несложной, так что вам не нужно ни выкладывать чрезмерную сумму за успешную установку, ни покупать трубы на начальном этапе, как вы можете себе представить.

Пластиковые трубы также менее склонны к замерзанию и испытаны на манометре с давлением 10 бар для уверенности в производительности.

Принимая во внимание все обстоятельства, они представляют собой более привлекательное предложение, чем они, возможно, считают, особенно в случае перспективных фитингов для системы обогрева пола в жилых помещениях. Дополнительную информацию можно найти в нашем блоге BestHeating Best Buddies: Plastic Pipework.

Трубы из углеродного волокна

Этот материал, иногда называемый графитовым волокном, удивительно прочен для такого легкого материала. Фактически, углеродное волокно может иметь прочностные характеристики примерно в пять раз выше, чем у стали, и профиль, который в два раза жестче.

В состав труб из углеродного волокна входят тонкие, прочные кристаллические углеродные нити, которые служат для повышения прочности материала. Углеродное волокно само по себе может быть тоньше, чем отдельная прядь волос, приобретая прочность при сплетении вместе, чтобы создать прочную форму.

В дополнение к огромной прочности и прекрасному легкому весу и обтекаемой форме, трубы из углеродного волокна обладают отличной химической стойкостью, а благодаря низкому тепловому расширению они устойчивы к высоким температурам.

Даже если этот последний пункт может быть довольно очевидным для типа трубопровода отопления, он важен для того, чтобы сделать системы трубопроводов из углеродного волокна столь популярным приспособлением во многих коммерческих секторах. Например, в автомобильной и аэрокосмической промышленности, а также в вооруженных силах трубы из углеродного волокна уже давно используются в различных областях тепловых сетей.

Установка в больших масштабах обходится дешевле, особенно с учетом тонкости материала, что является еще одним фактором, определяющим расположение трубопроводов из углеродного волокна в коммерческих целях, а не в домашних условиях.

Трубы из нержавеющей стали

Наконец, под микроскопом находятся трубы из нержавеющей стали, которые являются одними из самых популярных типов, не в последнюю очередь из-за их выдающихся свойств устойчивости к коррозионным элементам.

Трубы из нержавеющей стали, устойчивые к окислению и эрозии, содержат в своем составе никель и хром, что также способствует высокой прочности и пластичности, которыми они обладают даже при высоких температурах.

Это еще один универсальный вариант компоновки труб, который можно подвергать термообработке, что означает, что они могут быть легко сварены в различных размерах и формах, чтобы соответствовать любой схеме или системе отопления, в которую они будут поставляться.

Кроме того, разумные затраты на установку, а также простота обслуживания и обычно длительный срок службы делают трубы из нержавеющей стали привлекательными для многих как в жилых, так и в коммерческих целях. Все эти факторы в сочетании с трубами из свинцовой нержавеющей стали считаются одними из самых востребованных в промышленности и домашнем хозяйстве вместе взятых.

Конфигурации трубопроводов отопления

Варианты установки трубопроводов отопления мы уже упоминали ранее в этой статье, но возможности использования множества различных конфигураций таковы, что нам также потребовалась визуальная помощь.

Однотрубные петлевые системы

На прилагаемой схеме показана однотрубная петлевая система, которая в данном примере обеспечивает подачу горячей воды к четырем отдельным радиаторам. (Теоретически однотрубные контурные сети могут обеспечивать водой неограниченное количество радиаторов или альтернативных нагревательных устройств. )

В этом наиболее простом устройстве вода выходит из котла, проходя по подаче и питая два верхних радиатора, как показано на рисунке. Вода продолжает двигаться по той же трубе, позволяя двум нижним радиаторам также нагреваться, хотя, возможно, не в такой степени, как первые компоненты на участке трубы (один из самых больших недостатков системы такого типа).

Тем не менее, несоответствие между теплопроизводительностью каждого радиатора не должно быть чрезмерным в однотрубной петлевой системе, как показано на схеме. Чем больше радиаторов включено в одноконтурную сеть, тем больше будет скорость охлаждения от первого до последнего.

Возможно, проще всего предусмотреть такую ​​систему трубопроводов отопления в коммерческом помещении, таком как офис или крупный магазин розничной торговли, где может потребоваться несколько радиаторов для поддержания относительно низкого уровня тепла на значительной площади поверхности.

Системы подающих и обратных трубопроводов

Что касается систем подающих и обратных трубопроводов, визуальное представление в буквальном смысле рисует более очевидную картину того, как этот тип отопительной сети работает более эффективно, чем одноконтурная схема.

Как показано, вода из бойлера поступает с одной стороны каждого радиатора через подающую трубу, а на противоположном конце каждого компонента подсоединяется отдельная обратная труба. Это гарантирует, что вода, достигающая всех радиаторов, имеет примерно одинаковую температуру, поэтому все они должны производить одинаковую тепловую мощность.

И подающая, и обратная трубы подключаются через предохранительный клапан или автоматический перепускной клапан, что позволяет насосу перекачивать котловую воду, даже если все домашние радиаторы были отключены на какое-то время.

В то время как на схеме показаны четыре радиатора, стандартные установки системы подачи и возврата могут вмещать до 12 нагревательных устройств.

Однако размер циркуляционного насоса и параметры ограничения потока радиаторов или полотенцесушителей могут повлиять на это значение. Как и длина трубопровода. Следуя общему правилу, чем больше длина участка трубы, тем меньше потребуется радиаторов. Рекомендуется располагать не более трех радиаторов на одном ответвлении трубы диаметром 15 мм, хотя большинство основных труб, входящих и выходящих из котла, имеют диаметр 22 мм и более.

Этот тип двухтрубной сети является более вероятным кандидатом для домашнего использования, в котором он может постоянно обеспечивать комфортный уровень тепла по мере необходимости.

Системы с микротрубами (две трубы)

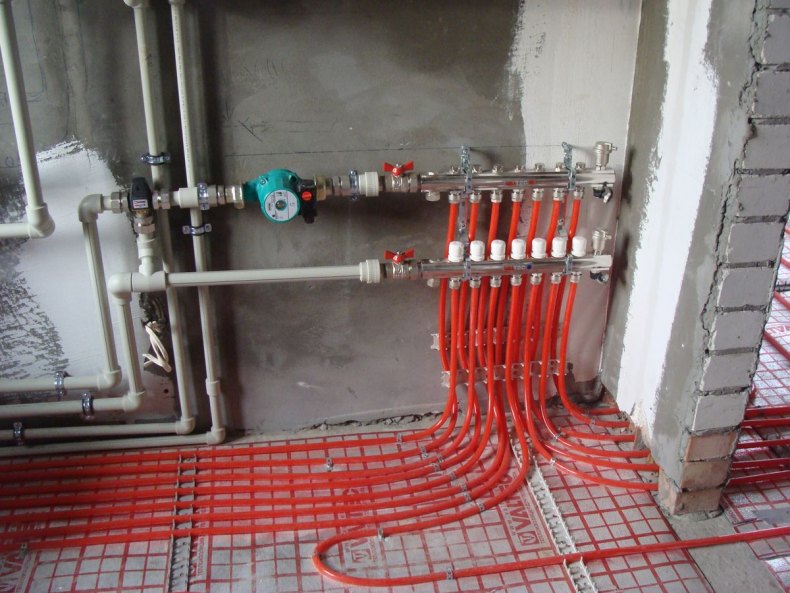

Другая двухтрубная система, которую легче объяснить с помощью схемы, представляет собой систему с микротрубками. Как показано на изображении, этот тип системы соединяет подающий трубопровод от котла с коллекторами и от коллекторов обратно к котлу по обратному трубопроводу.

Миниатюрные трубы отходят от коллекторов, обычно диаметром 8 мм, для подачи воды к нескольким радиаторам или альтернативным нагревательным устройствам. Общая длина трубопровода, соединяющего каждый коллектор с радиаторами, обычно составляет пять метров или менее.

В показанном примере и подающая, и обратная трубы микроотверстия присоединены к противоположным концам четырех радиаторов. Но следует отметить, что применение специальных методов монтажа может привести к подключению трубопровода к одному и тому же концу радиаторов, если такая установка предпочтительна.

Предохранительный клапан обеспечивает защиту котла в любое время, когда все радиаторы в системе отключены.

Свяжитесь с BestHeating

К этому моменту вы, надеюсь, сможете отличить свои одноконтурные трубопроводные системы от ваших устройств подачи и возврата, а также иметь какое-то представление о том, какие материалы труб будут наиболее подходящими для любого бытового или коммерческая установка, о которой вы могли бы подумать.

Если вам нужна дополнительная помощь или совет относительно трубопроводов отопления или любых других тем, связанных с отоплением, пожалуйста, не стесняйтесь обращаться к команде BestHeating, которые будут более чем рады помочь в любом случае мы можем.

Вы можете сделать это, оставив свои мысли в разделе комментариев ниже или связавшись с нами через Facebook, Instagram или Twitter.

Джон Клее

Имея опыт работы в спортивной журналистике, Джон считает написание контента одним из своих основных увлечений. Он всегда приправляет наш консультационный центр аргументированными и проверенными советами по отоплению дома и предлагает экспертные решения для вопросов, на которые вы хотите получить ответы. Тонкий знаток футбола и музыки. По крайней мере, в его собственной голове.

Тепловые трубки для управления температурным режимом

Все, что вам нужно знать о тепловых трубках

Тепловые трубки — один из наиболее эффективных способов перемещения тепла или тепловой энергии из одной точки в другую. Эти двухфазные системы обычно используются для охлаждения помещений или материалов даже в открытом космосе. Тепловые трубы были впервые разработаны для использования Лос-Аламосской национальной лабораторией для подачи тепла и отвода отработанного тепла из систем преобразования энергии.

Сегодня тепловые трубки используются в самых разных системах охлаждения: от космоса до медицинских устройств, охлаждения силовой электроники, самолетов и многого другого! Если вы не уверены, являются ли тепловые трубы идеальным тепловым решением для вашего проекта, свяжитесь с нами, чтобы обсудить ваше применение, и наши инженеры смогут определить наилучший путь вперед.

Ответы на все вопросы по практическому использованию тепловых трубок

1. Что такое тепловые трубки?
2. Как работает тепловая трубка
3. Когда используются тепловые трубки?
4. Примеры использования тепловых трубок
5. Каковы преимущества тепловой трубки?
6. Существуют ли рекомендации по проектированию тепловых трубок?

Тепловая трубка — это простой инструмент, но принцип ее работы весьма изобретателен:



Готовы снизить затраты, повысить срок службы и надежность вашего оборудования?

Часто задаваемые вопросы о тепловых трубках:

Что такое тепловые трубки?

Это герметичный сосуд, который вакуумируется и заполняется рабочей жидкостью, как правило, в небольшом количестве. В трубе используется сочетание испарения и конденсации этой рабочей жидкости для чрезвычайно эффективной передачи тепла.

Наиболее распространенная тепловая трубка имеет цилиндрическое сечение, с фитилем на внутреннем диаметре. Холодная рабочая жидкость движется по фитилю от более холодной стороны (конденсатор) к более горячей стороне (испаритель), где испаряется. Затем этот пар движется к радиатору конденсатора, принося с собой тепловую энергию. Рабочее тело конденсируется, выделяя скрытую теплоту в конденсаторе, а затем цикл повторяется, непрерывно отводя тепло от части системы.

Падение температуры в системе минимально благодаря очень высоким коэффициентам теплопередачи при кипении и конденсации. Эффективная теплопроводность может достигать от 10 000 до 100 000 Вт/м·К для длинных тепловых труб по сравнению с примерно 400 Вт/м·К для меди. Выбор материала зависит от применения и привел к таким сочетаниям, как калий с нержавеющей сталью, вода с медью и аммиак с алюминием, сталью и никелем.

Преимущества включают пассивную работу и очень долгий срок службы практически без обслуживания.

Как работает тепловая трубка?

Тепловая труба состоит из рабочего тела, фитильной конструкции и герметичной оболочки (оболочки). Подводимая теплота испаряет рабочую жидкость в жидком виде на поверхности фитиля в испарительной секции.

Пар и связанная с ним скрытая теплота перетекают в более холодную секцию конденсатора, где они конденсируются, отдавая скрытую теплоту. Капиллярное действие затем перемещает сконденсированную жидкость обратно в испаритель через структуру фитиля. По сути, это работает так же, как губка впитывает воду.

Процессы фазового перехода и циркуляция двухфазного потока в тепловой трубе будут продолжаться до тех пор, пока существует достаточно большая разница температур между секциями испарителя и конденсатора. Жидкость перестает двигаться, если общая температура однородна, но снова начинает двигаться, как только возникает разница температур. Источник питания (кроме тепла) не требуется.

В некоторых случаях, когда нагретая секция находится ниже охлаждаемой секции, для возврата жидкости в испаритель используется сила тяжести. Однако фитиль необходим, когда испаритель находится над конденсатором на земле. Фитиль также используется для возврата жидкости при отсутствии гравитации, например, в приложениях НАСА для микрогравитации.

Когда используются тепловые трубки?

Когда вы спросите, что такое тепловые трубки, вы лучше поймете, когда узнаете, когда они используются. Вы найдете множество простых и сложных систем, которые используют эти трубы в различных вариантах развертывания, основанных на различных принципах работы, требованиях к тепловым характеристикам, требованиях к проводимости, пространственных ограничениях, общей прочности и стоимости.

Наши инженеры-теплотехники согласны с тем, что тепловые трубы — это разумное вложение, если у вас есть устройство или платформа, для которых требуется одно из следующих действий:

• Перенос тепла из одного места в другое. Например, многие электронные устройства используют это для передачи тепла от микросхемы к удаленному радиатору.
• Преобразуйте тепло от высокого теплового потока в испарителе в более низкий тепловой поток в конденсаторе, упрощая отвод всего тепла с помощью традиционных методов, таких как жидкостное или воздушное охлаждение. Тепловые потоки до 1000 Вт/см ² можно преобразовать с помощью специальных испарительных камер.
• Обеспечьте изотермическую поверхность. Примеры включают в себя работу нескольких лазерных диодов при одинаковой температуре и создание очень изотермических поверхностей для калибровки температуры.

Несколько стандартных примеров использования тепловых трубок

Наиболее распространенным применением является система медных тепловых трубок, использующая воду внутри медной оболочки для охлаждения электроники, работающая в диапазоне температур от 20°C до 150°C .

Одним из преимуществ системы медь/вода является то, что ее легко комбинировать с уже существующими в электронике элементами. Радиаторы с тепловыми трубками присутствуют почти в каждом вычислительном устройстве, и их возможности охлаждения улучшаются в сочетании с тепловыми трубками.

Системы отопления, вентиляции и кондиционирования воздуха часто используют тепловые трубы для рекуперации энергии, поскольку они не требуют энергии.

Они также используются для контроля температуры спутников и космических аппаратов. Системы обеспечивают эффективный метод распределения тепла. Эти системы космических кораблей используют чрезвычайно чистые жидкости и построены в соответствии с самыми строгими стандартами, чтобы обеспечить работу в течение 30+ лет. Каждая проблема в космосе имеет решающее значение, и небольшие сбои могут разрушить многомиллионное оборудование.

• Высокая эффективная теплопроводность. Передача тепла на большие расстояния с минимальным падением температуры.
• Пассивная работа. Не содержит движущихся частей и не требует для работы никакой энергии, кроме тепла.
• Изотермический режим. Очень изотермические поверхности с колебаниями температуры до ± 5 мК.
• Долгий срок службы без обслуживания. Нет движущихся частей, которые могут изнашиваться. Вакуумное уплотнение предотвращает потери жидкости, а защитные покрытия обеспечивают длительную защиту каждого устройства от коррозии.
• Снижение затрат. За счет снижения рабочей температуры эти устройства могут увеличить среднее время наработки на отказ (MTBF) электронных узлов. В свою очередь, это снижает потребность в техническом обслуживании и затраты на замену. В системах HVAC они могут снизить потребление энергии для отопления и кондиционирования воздуха со сроком окупаемости в несколько лет.

Существует несколько универсальных преимуществ работы тепловых трубок практически во всех областях применения.

Существуют ли рекомендации по проектированию тепловых трубок?

Общая тепловая нагрузка, которую может нести тепловая труба, зависит от общей длины, длины испарителя и конденсатора, диаметра и ориентации по отношению к силе тяжести. Есть несколько ограничений, которые регулируют теорию тепловых трубок, однако в наземных приложениях предел капиллярности является наиболее ограничивающим фактором. Это происходит, когда способность капиллярного насоса неэффективна для подачи достаточного количества жидкости в испаритель из конденсатора. Это приведет к пересыханию испарителя. Высыхание препятствует продолжению термодинамического цикла, и тепловая трубка больше не работает должным образом.

Тепловые трубы наиболее эффективны, когда испаритель находится ниже конденсатора, создавая обратный путь жидкости, который поддерживается гравитацией, а максимальная мощность уменьшается по мере увеличения неблагоприятной высоты испарителя.

Узнайте больше о рекомендациях по проектированию тепловых труб для стандартных размеров, изгибов и сплющивания…

Ответы на все ваши вопросы по практическому использованию тепловых трубок

Теперь, когда вы знаете основы, мы уверены, что у вас есть более сложные вопросы. Хотя некоторые ответы относятся к вашим потребностям и системным требованиям, эти ответы на стандартные вопросы помогут вам лучше понять, как работают эти устройства:

• На каком расстоянии может работать тепловая трубка?

Наземные тепловые трубы, работающие против силы тяжести, относительно короткие — обычно не более 2 футов (60 см) в длину и максимальная высота против силы тяжести примерно один фут (30 см).

Тепловые трубы космического корабля обычно имеют длину менее 10 футов (3 м), и допускается дополнительная длина, поскольку они работают в условиях невесомости.

Когда тепловая трубка работает под действием силы тяжести, называемой термосифоном, длина может быть практически неограниченной, и многие из них имеют длину до сотен футов (м).

• Может ли тепловая трубка работать против силы тяжести?

Могут работать , даже когда испаритель расположен над конденсатором, двигаясь против силы тяжести. Это означает, что капиллярное действие должно возвращать жидкость против перепадов давления жидкости, а также гравитационного напора. Эта установка уменьшит общую максимальную мощность, доступную для перемещения рабочей жидкости. Используйте калькулятор тепловых труб ACT, чтобы точно определить требования и возможности.

• Какой температурный диапазон для тепловой трубки?

Отдельные двухфазные системы могут переносить по крайней мере некоторое количество тепла между тройной точкой и критической точкой рабочей жидкости, но мощность, передаваемая как вблизи тройной точки, так и вблизи критической точки, очень мала. Существует меньший практический диапазон температур, который показывает индивидуальные возможности и ограничения, например, медно-водяные тепловые трубы обычно работают при температуре от 25°C до 150°C.

• Какие материалы используются для оболочек тепловых труб, фитилей и рабочих жидкостей?

Нас часто спрашивают, из каких материалов изготавливаются оболочки и фитили, и что можно использовать в качестве рабочих жидкостей. Существует значительное количество материалов, которые можно использовать для каждого из них, но важным требованием является то, что жидкость и материалы должны быть совместимы. Мы составили этот список совместимых материалов, но наиболее распространенными комбинациями оболочка/фитиль и рабочая жидкость являются медь/вода для охлаждения электроники, алюминий/аммиак для терморегулирования космического корабля, медь/фреон и сталь/фреон для систем рекуперации энергии. , а также суперсплавные/щелочные жидкости для металлообработки для высокотемпературных применений.

Процесс выбора материала начинается с согласования рабочей температуры с подходящей рабочей жидкостью. Правильный выбор оболочки, фитиля и рабочих жидкостей позволяет компании ACT построить для вас систему, которая не требует технического обслуживания.

• Может ли работать водяная тепловая труба после замерзания?

Водяные тепловые трубы передают очень мало энергии при температурах ниже ~ 25°C из-за очень низкой плотности пара, ограничивающей количество передаваемой мощности. При температурах ниже точки замерзания передача тепла происходит только за счет теплопроводности через стенку и фитиль.

Обратите внимание, что правильно спроектированные медно-водяные тепловые трубы могут выдерживать тысячи циклов замораживания/оттаивания без повреждения несущей способности после того, как вода станет жидкой. Это достигается за счет строгого контроля запасов жидкости, чтобы вся жидкость находилась в фитиле. Это предотвращает образование жидкого мостика и повреждение устройства за счет расширения при замерзании.

Свяжитесь с ACT для получения информации о правильном использовании тепловых трубок

Теперь, когда вы узнали, что такое тепловые трубки и как они используются, пришло время связаться с ACT для получения дополнительной информации и расценок на установку тепловых трубок в ваше оборудование. Мы поможем вам решить, как наилучшим образом удовлетворить ваши потребности с помощью оборудования, в том числе:

• Управление температурным режимом
• Тепловые трубы в сборе
• Пластины HiK™
• Блоки испарительной камеры
• Радиаторы PCM
• Холодные тарелки
• И многое, многое другое.

Мы предоставим вам все необходимое для понимания стоимости и установки стандартных тепловых трубок, а также вариантов, которые работают под действием силы тяжести, работают в зонах, где внутренние жидкости могут замерзнуть, и в других конкретных случаях на Земле и над Землей.

Сократите свои расходы и увеличьте срок службы и надежность вашего оборудования с помощью простой беседы, призванной сделать ваши операции проще и доступнее. Свяжитесь с ACT сегодня, чтобы узнать обо всех аспектах управления температурным режимом, от разработки до производства тепловых труб и других вариантов рекуперации энергии.

Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

• Дом
• Блог
• Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

Многие системы HVAC используют гидравлические трубопроводы в качестве средств для обогрева и охлаждения помещений. Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел берут на себя общую нагрузку ОВК по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический контур может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для отопления и охлаждения.

• Двухтрубная система: При использовании общих гидравлических трубопроводов для отопления и охлаждения каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.

• Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две трубы подачи и две трубы возврата.

Как и большинство инженерных решений, каждая конфигурация системы имеет свои преимущества и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем, а также их сравнение с более современной альтернативой: водяными тепловыми насосами.

---

Наши инженеры MEP могут подобрать оптимальную конфигурацию HVAC для вашего здания.

---

Двухтрубные системы ОВКВ

В двухтрубной системе используется вдвое меньше гидравлических трубопроводов, чем в четырехтрубной системе, что снижает стоимость и сокращает время монтажа. Система также более компактна, что снижает потребность в пространстве для технических помещений. Техническое обслуживание также проще в двухтрубной системе благодаря меньшему количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы HVAC является отсутствие эксплуатационной гибкости. Гидравлический контур, проходящий через здание, соединяется либо с котлом, либо с чиллером в зависимости от общих потребностей, и все помещения здания должны работать в одном режиме; Нагрев одних зон при охлаждении других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха — отличный выбор для тропического климата, где здания часто эксплуатируются в течение всего года, не требуя обогрева помещений. Котел в этих случаях обычно не используется, если только он не требуется для горячей воды, но в этом случае речь идет о совершенно другой системе здания.

Четырехтрубная система ОВКВ

В этой конфигурации системы используется в два раза больше труб, чем в двухтрубной системе HVAC, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание. Увеличение количества креплений, клапанов и точек подключения также приводит к тому, что система требует более сложного технического обслуживания.

Однако четырехтрубные системы HVAC обладают характеристиками, недоступными для двухтрубной системы. Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников охлажденной и горячей воды:

• Змеевик с охлажденной водой используется с максимальной производительностью для удаления как можно большего количества влаги из воздуха, даже если воздух охлаждается ниже требуемой температуры.
• Любое чрезмерное охлаждение затем компенсируется нагревательным змеевиком, который подает воздух с приемлемой температурой и влажностью.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются, когда он проходит через фанкойл. Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Еще одним существенным преимуществом четырехтрубной системы является возможность одновременного охлаждения или обогрева различных помещений здания. Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке большая часть охлаждения помещений осуществляется с помощью электричества, а отопление помещений обычно осуществляется за счет природного газа или мазута. Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно стоит дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, обеспечивает более высокую отдачу на каждый потраченный доллар, и компании по управлению недвижимостью могут сосредоточиться на них в первую очередь, чтобы максимизировать окупаемость инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, то стоимость тонно-часа отопления может быть выше. Энергоаудит — лучший способ определить наиболее экономически выгодную модернизацию здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются водяные тепловые насосы вместо фанкойлов, она может предложить преимущества четырехтрубной системы, опираясь на один гидравлический контур трубопровода. Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме нагрева с общим водяным контуром.

• Тепловые насосы извлекают тепло из областей, требующих охлаждения, и тепло отводится в водяной контур.
• Отопление помещений возможно одновременно, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме обогрева.

При такой конфигурации системы нагрузки на отопление и охлаждение уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы. Никогда не требуется, чтобы чиллер и котел работали одновременно: чиллер работает, когда нагрузка на охлаждение выше, а котел работает, когда нагрузка на отопление выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

• Котлы, работающие на газе или жидком топливе, используют годовую эффективность использования топлива (AFUE), которая указывается в процентах. Например, газовый котел с КПД 95 % отдает 95 % теплоты сгорания воде, протекающей по гидронному трубопроводу.
Чиллеры
• используют коэффициент энергоэффективности (EER) для определения своей эффективности в стандартных условиях испытаний и комплексный коэффициент энергоэффективности (IEER) для отражения их эффективности после учета сезонных факторов и изменчивости нагрузки. EER и IEER представляют собой не процентные значения, а скорее отношение холодопроизводительности в БТЕ/час к потребляемой электроэнергии в ваттах, что аналогично показателю расхода бензина автомобиля.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как наиболее эффективные чиллеры с водяным охлаждением имеют EER выше 20. Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также можно использовать геотермальный тепловой насос вместо котла и чиллера. Эти устройства так же эффективны, как чиллеры с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме обогрева, даже если они работают на электричестве. Однако для работы геотермальных тепловых насосов требуются определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не установлены чиллер и бойлер, или когда и чиллер, и бойлер старые и неэффективные. Если существующий чиллер и котел уже эффективны, переход на геотермальный тепловой насос может оказаться финансово невыгодным.
