Какие трубы применяются для отопления: Трубы отопления: какие лучше и из какого материала выбрать | Статьи

Какие бывают Трубопроводы систем отопления?

Многие владельцы загородных домов задаются вопросом: Какой тип труб подойдет для системы отопления моего дома, и какие трубы более надежны и долговечны?

Для того, чтобы разобраться в этом вопросе, выделим основные типы труб представленные на российском рынке:

• Стальные трубы
• Трубы из полипропилена
• Трубы из металлопластика
• Медные трубы
• Нержавеющие трубы

Стальные трубы для систем отопления

Применение стальных труб для разводки системы отопления загородных домов уходит в прошлое. Помимо того, что они обладают очень хорошей теплопроводностью, что обуславливает огромные потери тепла через поверхность труб, стальные трубы крайне неудобны в эксплуатации. На внутренней поверхности стальных труб в процессе эксплуатации возникает коррозия, которая в частности приводит к уменьшению внутреннего диаметра трубы, что в свою очередь неблагоприятно сказывается на скорости движения теплоносителя по системе отопления. Есть 2 основных способа монтажа стальных трубопроводов — сварка и скрутка с нарезкой резьбы. В современных системах отопления стальные трубы используются как правило при обвязке котельных.



Трубы из полипропилена (полипропиленовая система отопления)

На смену стальным трубам все чаще приходят трубы из пластика, в частности трубы из полипропилена. Трубы из полипропилена просты и удобны в монтаже, долговечны, не подвержены коррозии, способны работать в широком диапазоне температур и устойчивы к воздействиям агрессивных сред. Монтаж отопления из полипропилена происходит в результате процесса их сварки, что обеспечивает дополнительную защиту от протечек в местах соединений. Чаще всего трубы из полипропилена, применяют при разводке системы отопления загородных домов, реже в котельных (в случае автоматических котлов, когда нет возможности перегрева теплоносителя). Мы для отопления используем полипропиленовые трубы армированные стекловолокном, выдерживающие давление 25 атм.

Трубы из металлопластика (металлопластиковые трубы)

Металлопластиковые трубы уже достаточно давно известны российскому потребителю. У кого-то от их эксплуатации остались только положительные впечатления, кто-то же наоборот считает их совершенно не приемлимыми для применения в системах отопления загородных домов. Действительно, если разобраться в физике металлопластиковых труб, то можно просмотреть несколько нестыковок.

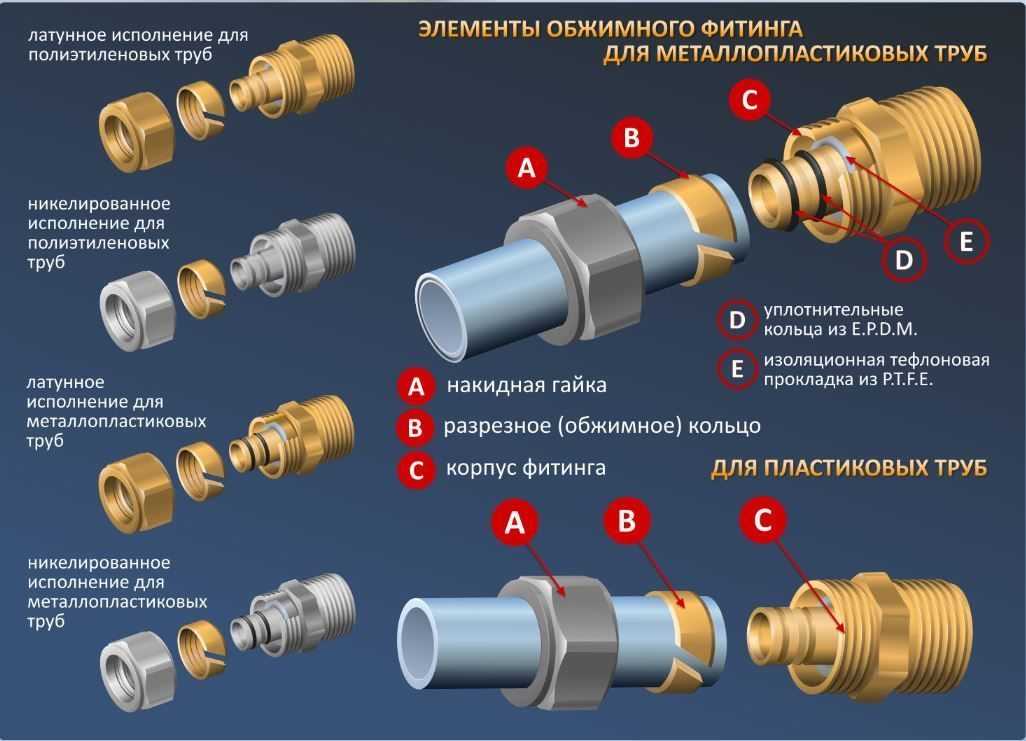

В структуре металлопластиковой трубы на первый взгляд, можно увидеть три слоя: пластик-металл-пластик. Из законов физики мы знаем, что коэффициент температурного расширения у металла и пластика различный. В процессе постоянной экплуатации эта разница приводит к расслоению металлопластиковой трубы в местах соединений. Что в свою очередь является следствием образования «течи». На самом деле, это лишь следствие неправильного подбора фитингов. Ведь по рекомендации производителей металлопластиковых труб, в местах их соединения, необходимо использовать пресс-фитинги, а резьбозажимныетолько при подключении к коллекторам. Но некоторые горе-монтажники к сожалению этого не знают.

Вот и получается, что некоторым владельцам загородных домов при правильно смонтированной системе отопления, трубопроводы с использованием металлопластиковых труб доставляют только хлопоты. Мы в своей практике используем металлопластиковые трубы для монтажа теплых полов. Сейчас на рынке появилась разновидность металлопластиковых труб с полипропиленовым покрытием, т. е. эти трубы можно спаивать паяльником, и подходят фитинги для полипропилена.

Медные трубы

Медный трубопровод является лидером среди элитных трубопроводов.
Медные трубы обладают антибактериальными свойствами, выдерживает высокие давления и температуру. Медные трубы не боятся ультрафиолета (как полипропилен), имеет низкий коэффициент теплового расширения. Медный трубопровод на паяных твёрдым припоем выдерживает нагрузки до 40 атмосфер и температуру от -150 до + 400° С, его можно замоноличивать в пол и стены.


Медные трубы не подвержены коррозии и имеют низкое гидравлическое сопротивление. Медь универсальна: медные трубы и фитинги одного стандарта применяются для всех видов инженерных коммуникаций-для снабжения водой, газообразным и жидким газом, топливом в холодильных системах, системах отопления, кондиционирования.

Про надёжность применения медных труб говорит тот, факт, что их используют в теплообменнике газовых водонагревателей, тормозных системах автомобилей, гидравлике самолётов. Медь отличается необычайно долгим сроком службы: она не стареет, не портится, — она сохраняет свою первоначальную прочность. Медные трубы и фитинги служат столько, сколько существует само здание. Медные трубы монтируются при помощи пайки или пресс фитингов. Интересно применение медных труб, как элемент дизайна, совместно с медными батареями или Рэтро. Недостатком, является высокая стоимость медной системы разводки. Хотя многие наши клиенты, желающие получить высокую надёжность и долговечность выбирают медные системы отопления.

Нержавеющие трубы

В последнее время появились гофрированные нержавеющие трубы и фитинги (используются в Ю.Корее и Японии более 15 лет).Выдерживают давление до 50 атм., температуру от -40 до +150, противостоит агрессивным средам и не подвержена коррозии. Сочетает в себе пластичность и жёсткость, по отношению к внешним механичеким воздействиям, не боится гидроударов и разморозки.

Легко и быстро монтируется. Можно прятать в пол или стены. Высокая теплоотдача. Соединяется с помощью специальных фитингов. Используется для систем тёплого пола и стен, обвязки: калориферов, теплообменников, кондиционеров, котельных, систем пожаротушения, разводки системы отопления. Из неё даже делают отопительные приборы, в виде змеевиков и полотенцесушителей. У одного нашего клиента большая часть отопительных приборов сделана из гофрированной нержавейки. Плюс недорогая система. Минус все соединения с помощью фитингов не должны быть спрятаны в пол или стены. Мы используем её в обвязках оборудования и при лучевой разводке системы отопления.

Правильно подобрать материалы и оборудование, рассчитать систему отопления, скомплектовать по оптовым ценам и произвести монтаж, могут специалисты нашей компании.
ЗВОНИТЕ: +7 (391) 288 02 48

Поделиться в соц. сети:

Выбор труб для отопления в многоквартирном доме | Информация

Возвращаемся назад

Рыночное изобилие предложения труб для систем отопления ставит в тупик человека, не являющегося профессионалом в этом вопросе. Изделия, из какого материала, являются боле предпочтительными в тех случаях, когда планируется ремонт или замена системы отопления в отдельно взятой квартире или подъезде?

Виды труб

Для монтажа систем отопления производителями, в настоящее время, предлагаются трубы, изготовленные из следующих материалов.

• Медные. Материал характеризуется повышенной стойкостью к коррозии и длительным периодом эксплуатации. Трубы предлагаются в двух видах: отожжённые и не прошедшие подобной обработки. Первая предлагается бухтами, вторая мерными отрезками. В системах отопления используется только отожжённая труба. При внутренней прокладке требуется обернуть трубы покрытием из ПЭ для исключения температурных деформаций.

Выводы

Проанализировав эксплуатационные характеристики труб из материалов, рассмотренных выше, и сопоставив их с требованиями, которые предъявляются к ним при обустройстве системы отопления в многоквартирном доме можно констатировать следующее:

• Медные трубы. Сборка единой системы из труб с различной электрохимической активностью приводит, в обязательном порядке, к ускорению коррозионных процессов на материалах, являющихся более активными.

Поэтому по технологии требуется избегать в системах отопления расположения стальных труб (кроме тех, которые изготовлены из нержавеющей стали), а также изготовленных из цинка и алюминия после труб из меди (по направлению поступающего теплоносителя). Чтобы не вызвать преждевременного выхода из строя первых в результате коррозии.

Если изделия из вышеперечисленных материалов требуется установить после участка, на котором проложены трубы из меди, в них требуется, в обязательном порядке, предусматривать пассивные аноды (магниевые, например). Кроме этого медные трубы весьма подвержены воздействию блуждающих токов. Исходя из этого, требуется тщательное выполнение заземления подобных трубопроводов.

• Трубы, изготовленные из легированной стали («нержавейка»), аналогичны медным трубам, за исключением токов блуждающих. Трубы из нержавейки дешевле меди, а монтаж с помощью пресс фитингов прост и занимает немного времени.

• Оцинкованные трубы. Выбирая данный материал, следует помнить о том, что в сетях централизованного теплоснабжения в используемый теплоноситель постоянно добавляют разнообразные присадки. Их наличие провоцирует разрушение защитного слоя (цинкового покрытия) с выпадением существенного количества осадков.

  Кроме этого продукты, являющиеся результатом происходящих в подобных трубах химических реакций, (нерастворимые соли, частицы цинка и т.п.) оказывают негативное влияние на оборудование (радиаторы, установки подготовки теплоносителя и т.п.).

« Вернуться к списку статей
