Водопровод в квартире разводка по схеме, подключение

Когда в квартире прогнил водопровод или человек получил новую квартиру, в которой проведена лишь базовая магистраль, это значит, что предстоит большой ремонт. И первым делом необходимо составить план, где и как будет проходить разводка водопровода. Проложить водопровод в квартире — дело не совсем простое, но, тем не менее, если у хозяина руки выросли правильно, и голова мыслит отлично, то этот вопрос очень быстро решается.

Каким образом проводится замена водопровода

Для того, чтобы сделать замену водопровода в квартире, нужно все действия проводить последовательно и следуя плану. Если работа проводится непрофессионально и лишь бы как, то естественно все закончится течью. План производства работы, чтобы проложить водопровод в квартире, должен быть следующим:

  • Произвести выбор материала водопровода, который лучше всего подойдет для выполнения работы.
  • Создание плана для разводки водопровода в квартире для горячей и холодной воды.
  • Перенесение плана на площадь квартиры.
  • Необходимо рассчитать диаметр труб, отталкиваясь от плана, а так же материала из которого изготовлен водопровода.
  • Следующим шагом будет подготовка инструментов, которые необходимы для выполнения монтажных работ.
  • Затем нужно закупить необходимый материал.
  • Затем проводится сборка узлов и установка их на стояки с обязательной регистрацией.
  • Полный демонтаж водопровода в квартире, который уже непригоден для использования. Кроме этого снимается вся устаревшая сантехника.
  • Подключение ГМС, а аквастопа, если эти установки предусмотрены планом.
  • Обязательно подключить колбовый фильтр.
  • Затем проводят монтаж труб, предназначенных для горячей и холодной воды.
  • Установите сантехнику на места, запланированные при составлении схемы.
  • Первая подача водного напора для того, чтобы проверить нет ли утечек и дефектов.
  • Установите и подключите бойлер.

Тройниковая схема разводки

В этом случае проводится разводка водопровода в квартире непосредственно от тройника к тем местам, где предполагается установить душ, унитаз, умывальники, посудомоечную и стиральную машину. В первую очередь проводятся основные трубы, по которым подается холодная и горячая вода. А затем уже, благодаря тройникам делают разводы к местам целевого использования. В чем заключаются преимущества подобного вида разводки водопровода в квартире:

  • Подобная схема является более дешевой, по сравнению с другими схемами.
  • Установка водопровода в квартире проводится очень компактно.
  • Кроме того, монтаж очень простой и удобный.

Конечно же, данная схема имеет свои недостатки, которые кроются в том, что:

  • Возникают перепады давления в водопроводе в то время, когда вода набирается в двух местах одновременно.
  • Перекрытие одной точки невозможно. Приходится отключать всю систему целиком.
  • Бывают трудности с установлением тройника в санузле.

Для того, чтобы избежать отключения всей системы, предприимчивые хозяева устанавливают краны в тех местах, где нужно проводить отключение. Это происходит потому, что в этом случае можно всего лишь перекрыть кран. Подобная схема разводки водопровода в квартире идеально подходит для городских квартир, но, ни в коем случае нельзя ее применять в частном доме, где все точки потребления воды находятся в разных местах.

Идеальное решение проведения водопровода в частном доме

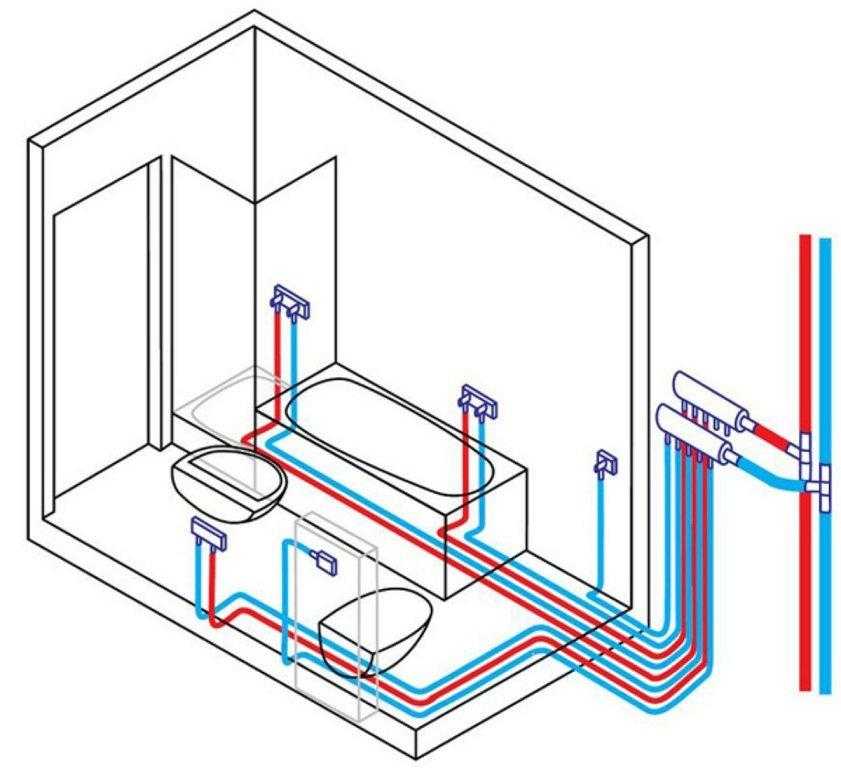

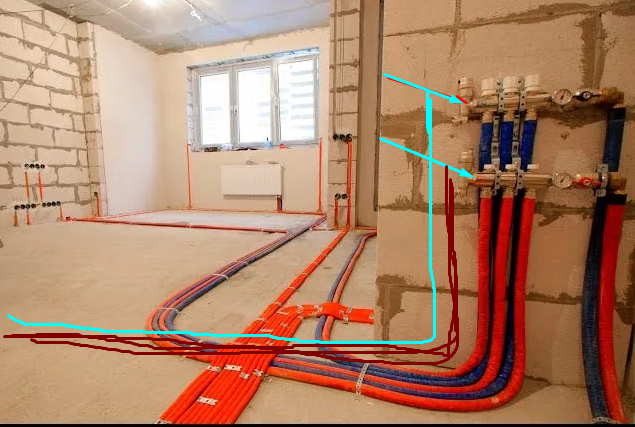

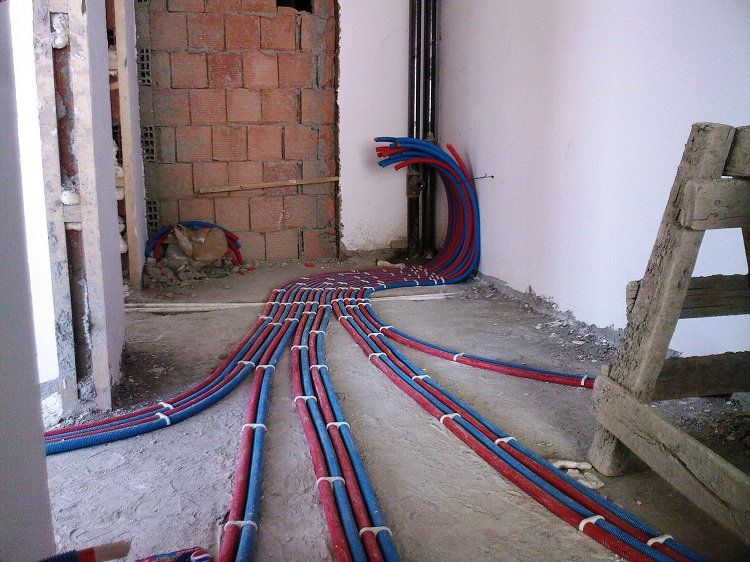

Коллекторная разводка водопровода в частном доме — это идеальное решение. Ведь в этом случае к каждой точке потребления воды подведена отдельная труба. В этом случае трубы отводятся от коллектора и подводятся к каждому узлу отдельно. При этом сам коллектор имеет один вход и несколько выходов. При выборе устройства, следует принимать во внимание все точки, которые требуют потребления воды, даже во дворе.

Но следует помнить о том, что коллектор нужно устанавливать только в том случае, когда уже будут поставлены фильтры и редуктор давления. Если рассматривать данную схему со стороны преимуществ, то следует отметить, что отключение воды в одной точке никоим образом не повлияет на работу остальных точек водоснабжения.
Кроме того, краны, которые поставлены для регулирования поступления воды в дом, находятся в одном месте. И этот факт является самым удобным во время проведения ремонтов. Коллектор устанавливается в специальном шкафчике.
Также к преимуществу относится и то, что благодаря коллектору в системе никогда не возникает перепадов давления. Особенно если в доме включается сразу несколько точек потребления воды.
Также коллекторная схема водопровода хороша тем, что она до минимума снижает риск поломки, поскольку от коллектора и к точке водоснабжения подведена одна целая труба.
К достоинствам можно отнести и тот факт, что температура воды не меняется в разных точках водопровода в квартире.
Конечно же, этот способ водопровода имеет свои недостатки. И заключаются они в том, что для монтажа нужно большое количество материалов. Соответственно человеку нужно намного больше потратиться для  их закупки. Монтаж тоже не отличается особыми заслугами. Его делают намного дольше, чем монтаж с использованием тройника. Кроме этого, коллекторная разводка занимает большую площадь, и требует отдельного помещения. И, естественно, вид подобного водопровода в квартире имеет непривлекательный вид.

Материал для водопроводных труб

Для проведения разводки водопровода в квартире по схеме тройника можно использовать трубы, изготовленные из пластика и полипропилена. Чтобы соединить между собой водопровод в квартире мастера используют специальную сварку. Для полипропиленовых труб используются соединительные детали, в которых вмонтировано металлическую резьбу. Так же для лучшего уплотнения соединений водопровода в квартире используют лен, предназначенный для работы с сантехникой, специальная паста и ФУМ лента.
Чтобы сделать разводку водопровода в квартире с помощью коллекторной схемы, применяют металлопластиковые трубы. Этот материал отлично подходит для труб, которые постоянно находятся под высоким давлением. Кроме того, их легко сгибать в нужных местах. А также режутся они отлично, а для соединения водопровода в квартире достаточно использования цанговых фитингов.
Отлично подойдут для разводки и медные трубы. Они не ржавеют и кроме этого обеззараживают воду. При этом такой водопровод в квартире имеет намного больший срок службы, в отличие от других систем. Но этот материал реже всего используется. Происходит это из-за высоких цен на водопроводы из меди.
Но, есть и еще один аргумент, который послужит тому, что медные водопровода в квартире лучше не использовать. В этом случае необходимо вспомнить урок химии. Всем известно, что медь при взаимодействии с водой имеет свойство окисляться. Естественно, медь нужна человеку, но, конечно же, не в таком количестве. Она становится уже ядом для человеческого организма.
Также необходимо принять в расчет, что для соединения медных изделий применяют оловянную спайку, которая через какое-то время превращается в порошок. Исходя из этого, следует, что медный водопровод, несмотря на долговечность материала и высокую цену, в конечном результате является самым ненадежным для проводки.
Кроме этого, для качественной разводки водопровода в квартире необходимо принимать в расчет и то, что трубы нужно защищать от коррозии, блуждающих токов, сохранить тепло. Кроме этого, необходимо очищать водопровод в квартире от конденсата, предохранять от повреждений и трения. Ведь именно эти причины приводят к поломке водопровода в квартире, и, естественно, к дополнительным тратам денег.

Как рассчитать диаметр и длину труб водопровода

Диаметр труб водопровода играет тоже немаловажную роль. Естественным является то, что узкая труба стоит намного дешевле, чем широкая. Но при этом узкая труба вызывает в трубопроводе турболизацию, из-за чего даже при нормальном давлении, на выходе из крана вода будет еле течь. По этой причине расчет диаметра водопровода должен быть точным. И лучше всего проконсультироваться у специалиста.

Для городских квартир расчет водопровода хозяева могут сделать самостоятельно. Для этого следует принять во внимание следующие данные:

  • Допускается давление в водопроводе не ниже трех атмосфер.
  • При использовании полипропиленовой трубы диаметром в 16 миллиметров, давление в водопроводе теряется на каждый метр до 0,05 атмосфер.
  • В среднем по всей квартире происходит потеря давления в водопроводе на 0, 15 атмосфер.
  • В отборно-учетном узле напор снижается до 0,25 атмосфер.
  • Если в стояке напор измеряется в 4,5 атмосферы, то следует учесть то, что диаметр водопровода в 12 миллиметров может привести к турбулизации, а вот использование трубы в 16 миллиметров, самый оптимальный вариант.

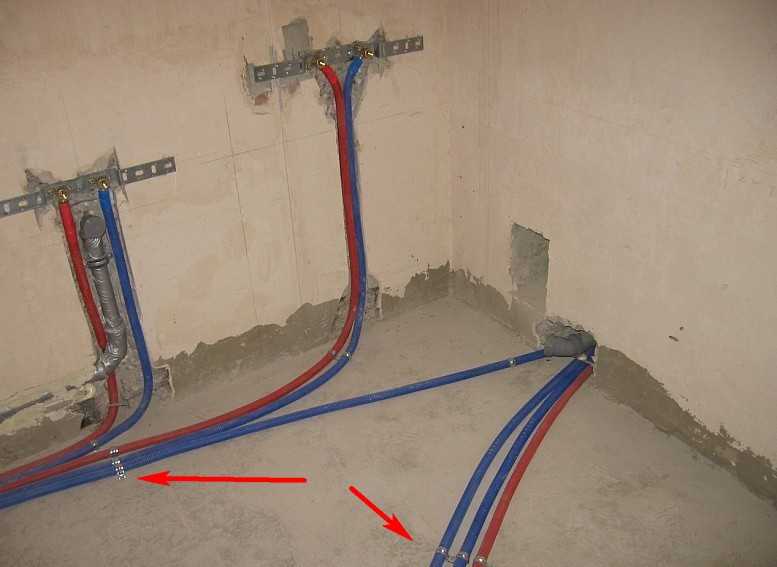

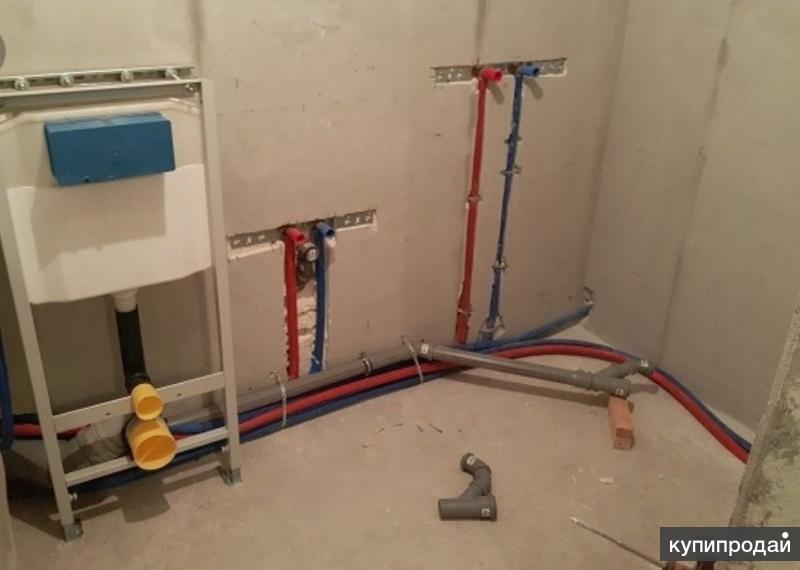

Как смонтировать водопровод

Перед началом работы снимается вся сантехника, затем делается расчет на положение каналов в стяжке. При этом учитывают то, что до стен расстояние должно быть не менее полтора десятка сантиметров, и от мебели около двадцати сантиметров. В первую очередь на стене с помощью дюбелей и саморезов крепят дуги. Закрепляя их на стене, принимают в расчет толщину декоративного покрытия стен.
Выходные патрубки водопровода рекомендуется устанавливать над отделанной стеной. При этом они должны находиться на половине бортиков колпаков смесителя. При этом если применяются нерегулируемые колпаки, то их можно отрегулировать с помощью наждачки или наждачного круга.


Затем следует сама сборка водопровода. Ее можно делать на столе и затем закреплять на штобах. Если возникает необходимость проводить водопровод сквозь стену, то делают это следующим образом:

  1. Используют переходники МРВ/МРН, а также вставки из металлопластика. Тем более что в углах водопровода, можно устанавливать специальные люки с дверцами для лучшего обслуживания соединений водопровода.
  2. Делать монтаж по ходу действия и при этом надеть на руки перчатки, благодаря которым во время паяния соединений водопровода человек не получает ожога.

Затем происходит нарезка и спайка труб водопровода в нужных местах. Так же нужно правильно сгибать трубы в нужных местах.

Разводка канализации в квартире – схемы разводки, диаметры и уклоны

Зачастую в процессе ремонта квартиры делают не только новую отделку стен, полов и потолков, но и перенос сантехнических приборов – раковин, ванной, умывальников или душевых кабин. А это в свою очередь приводит к перекладке внутриквартирной канализации, изменению конфигурации сети, замене элементов, из которых смонтирована канализация.

Так как далеко не всегда перед этим выполняется проект специалистами проектной организации. Поэтому перенос сетей может привести к нарушению действующих норм санитарных и строительных норм, которые предъявляются к устройству канализации.

Чтобы этого не допустить, следует придерживаться рекомендаций изложенных в СНиПе.

Давайте в этой статье узнаем, как сделать канализацию в квартире, чтобы обеспечить отведение сточных вод от санитарно-технических приборов и не нарушить действующие нормы.

Содержание:
Принципы устройства канализации
Диаметры и уклоны канализации
Требования к прокладке канализации
Где нельзя прокладывать канализацию в жилом помещении?
Выпуски канализации жилых и общественных помещений
Где устанавливаются ревизии и прочистки на канализации?
Установка люков для обслуживания канализации
Установка сантехприборов в подвале
Длина канализационного выпуска до первого колодца
Зачем нужен гидрозатвор?
Как подобрать диаметр канализационного стояка?
Высота установки сантехприборов от пола до верха борта
Схемы разводки канализации в квартире


Принципы устройства канализации

Главным условием надежной работы любой канализационной сети является правильно подобранный диаметр и уклон трубопроводов. Казалось бы – чего уж проще? Взял трубы побольше, вот и все дела. Но это не совсем верно.

Чтобы сточные воды вместе с содержащимися в них примесями загрязнений свободно перемещались по трубам, следует выбирать правильный уклон. Уклон напрямую связан с диаметром трубы. А диаметр трубы диктуется расходом сточных вод.

Если выбранный диаметр канализации окажется больше требуемого, не будет соблюдаться требование к наполнению трубопровода и незаиляющей скорости движения стоков, что может со временем привести к появлению илистых отложений внутри трубы, которые становятся причиной последующего образования засора.

В свою очередь диаметр менее требуемого может приводить к тому, что вода просто не будет успевать уходить, так как труба не сможет пропустить требуемый объем воды.

Заполняемость труб водой при диаметре до 200 мм должна составлять примерно 0,6. Заполняемость определяется, как отношение высоты жидкости к диаметру трубы (h/d):


Диаметры и уклоны канализации

Чтобы не ломать голову каждый раз при подключении каждой раковины или ванны, решили, что для прокладки внутридомовой канализации достаточно использовать определенные диаметры и уклоны, которые гарантированно обеспечат все требования предъявляемые к канализации – ее уклонам и диаметру.

Эти диаметры и уклоны напрямую зависят от типа сантехоборудования, которое подключается к канализационной сети и секундных расходов от них. Все эти расходы можно найти в таблице А.1 приложения А СП 30.13330.2012 «Внутренний водопровод и канализация зданий».

Так, наибольший секундный расход, который должны уметь пропускать канализационные трубы в жилом доме, равен примерно 1,6 л/с. Именно с таким расходом движутся стоки, когда вы спускаете воду в унитазе. Для пропуска такого расхода используют трубы внутренним диаметром 100 мм.

От раковин, умывальников и душевых кабин расходы значительно меньше и для их отведения, как правило, вполне достаточно труб диаметром 40-50 мм.

В целом, для прокладки канализации в квартире, можно использовать уклоны и диаметры, приведенные в таблице ниже:

Тип прибора

Диаметр подключения

Уклон

Номинальный

Минимальный

 Раковина

40-50

0,035

0,025

 Мойка

40-50

0,035

0,025

 Писсуар, умывальник, ванна

40-50

0,035

0,025

 Унитаз

100

0,02

0,012

Уклон 0,02 означает, что при прокладке на каждые 100 см своей длины труба будет опускаться на 2 см. А при уклоне 0,035 – на каждый метр трубы опуск составит 3,5 см.

Придерживаясь этих диаметров и уклонов, вы точно не ошибетесь.

Вообще, иногда удобно пользоваться минимальными уклонами, которые определить очень просто. Для этого достаточно разделить единичку на внутренний диаметр трубы в миллиметрах. Таким способом можно быстро навскидку прикинуть, насколько опустится канализационная труба по ходу прокладки, чтобы понимать, с какой отметки начинать укладку. Так, например, труба диаметром 200 мм может быть уложена с минимальным уклоном 1/200 = 0,005.

Видео, как проложить канализацию с нужным уклоном, вы можете посмотреть ниже:


Требования к прокладке канализации

Выше уже было сказано, что каждый участок канализационных труб должен обеспечивать пропуск нужных расходов и иметь определенный уклон. Но есть еще некоторые требования к прокладке канализации, которые следует знать, прежде чем приступать к ее проекту.

Одно из главных правил (п.8.2.2. СП 30.13330.2012) гласит следующее:
«Участки канализационной сети следует прокладывать прямолинейно. Изменение направления прокладки производится с помощью специальных соединительных деталей».

То есть, нельзя взять и согнуть, например, полимерную трубу, просто нагрев ее горелкой. Все изменения направления прокладки должны выполняться с использованием отводов, полуотводов, тройников, крестовин.

Еще одно правило (п.8.2.5. СП 30.13330.2012) говорит нам о том, что:
«Двустороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается только с применением косых крестовин. Присоединять санитарные приборы, расположенные в разных квартирах на одном этаже, к одному трубопроводу не допускается».

То есть, говоря другими словами, вы можете присоединить отводные трубы от приборов на кухне и от сантехоборудования ванной к одному стояку, но для этого вам потребуется обязательно использовать косую крестовину. Прямая крестовина тут не подойдет.

А вот присоединить к одному стояку сантехприборы, расположенные в разных квартирах, уже не получится. И в самом деле – вдруг случится затор, нужно будет быстро принять меры для прочистки, а попасть к месту засора не получится, так как хозяин квартиры просто куда-то ушел.

Кроме этих требований при проектировании внутриквартирной канализации следует учитывать следующие правила:

  1. Канализацию разрешается прокладывать открыто в подпольях, технических этажах, а также в специальных помещениях для прокладки инженерных сетей. В остальных случаях трубы канализации нужно прокладывать скрыто в специальных приставных коробах (например, в коробах из гипсокартона), в подшивных потолках, под плинтусом в полу, в специальных шахтах и бороздах.
  2. Для обеспечения пожарной безопасности СНиП предписывает прокладку канализационных труб из полимерных материалов скрыто за конструкциями, уровень горючести которых не ниже Г2.
  3. Проходы канализационных стояков через межэтажные перекрытия должен выполняться с заделкой цементным раствором на всю толщину перекрытия, а над перекрытием – на высоту 8-10 см.

Думается, что тут вопросов возникнуть не должно, так как каждое из требований вполне разумно и направлено на обеспечение норм санитарной и пожарной безопасности в помещениях.

Чуть ниже вы можете посмотреть видео, как сделать короб для труб в ванной и облицевать его плиткой:


Где нельзя прокладывать канализацию в жилом помещении?

В соответствии с действующими нормами СНиП прокладка канализации не допускается под потолком, в стенах и в полу в жилых комнатах, кухнях и спальных помещениях. Поэтому перед монтажом канализации в квартире следует убедиться, что схема разводки исключает места прохода сети, запрещенные для ее устройства.

Как правило, при разводке канализации в квартире это требование нарушается крайне редко. И на самом деле – кому в голову может прийти проложить канализацию под потолком в спальне или в гостиной?

Но вот, если вы владеете собственным домом, для соблюдения этого правила следует заранее еще на стадии архитектурного проекта планировки расположить помещения так, чтобы комнаты находились над комнатами, а санузлы и ванны – над санузлами и ванными комнатами.


Выпуски канализации жилых и общественных помещений

Если в одном доме располагаются и жилые квартиры и помещения общественного назначения (почта, магазин и т.д.), выпуски канализации для них обязательно устраиваются раздельными.

На предприятиях присоединять производственную канализацию, транспортирующую сточные воды, содержащие горючие и легковоспламеняющиеся жидкости, к сети бытовой канализации и водостокам не допускается.

Но это правило вам вряд ли пригодится при перекладке труб внутри своего дома. Однако, это требование весьма актуально там, где сливаются горючие жидкости. Кроме того, из этого требования проистекает запрет на слив в унитаз различных растворителей (ацетона, бензина и т.п.) во время ремонта


Где устанавливаются ревизии и прочистки на канализации?

Засорение канализации в процессе ее эксплуатации дело не такое редкое и поэтому для возможности быстрой прочистки на внутренней канализационной сети предусматривается установка специальных элементов – прочисток и ревизий.

Ревизия отличается от прочистки тем, что устанавливается на канализационном стояке, а прочистка – на горизонтальном участке отводного трубопровода. Они представляют собой небольшие люки непосредственно на канализационной трубе, закрывающиеся крышкой, удерживаемой с помощью болтов (на чугунных трубах) или на резьбе (на пластиковых трубопроводах).

Если случится засор, сантехнику нужно будет для прочистки вскрыть ревизию или прочистку и разрушить его сантехническим тросом:

Ставятся ревизии и прочистки не наугад, а в строго определенных местах. Места установки прочисток и ревизий перечислены в п.8.2.23. СП 30.13330.2012:

  • на стояках при отсутствии на них  отступов — в нижнем и верхнем этажах, а при наличии отступов — также и в  вышерасположенных над отступами этажах;
  • в жилых зданиях высотой 5 этажей и более — не реже чем через три этажа;
  • в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки;
  • на поворотах сети — при изменении направления движения стоков, если участки трубопровода не могут быть прочищены через другие участки;
  • в проходных туннелях.


Как видите, места установки прочисток и ревизий позволяют использовать для прочистки сантехнический трос небольшой длины, располагаясь в непосредственной близости от мест возможного засора – перед поворотами и отступами.

Расстояние между ревизиями и прочистками на канализации определяется по Таблице 4 СП 30.13330.2012:

Расстояние между ревизиями и прочистками в зависимости от вида сточных вод, м



Вид прочист-ного устройства

Диаметр трубопро-вода, мм

Производствен-ные незагрязненные и водостоки

Бытовые и производственные, близкие к ним

Производствен-ные, содержащие большое количество взвешенных веществ

50

15

12

10

Ревизия

50

10

8

6

Прочистка

100-150

20

15

12

Ревизия

100-150

15

10

8

Прочистка

200 и более

25

20

15

Ревизия

Ревизии и прочистки устанавливают так, чтобы к ним был удобный доступ. Если сеть прокладывается под потолком, то прочистка должна выводиться на вышележащий этаж, а если сеть идет под полом – люк ревизии устраивается в небольшом углублении в полу, закрываемом крышкой (люком).


Установка люков для обслуживания канализации

Для того чтобы обеспечить доступ к канализации для ее обслуживания, в определенных местах следует предусматривать установку лючков, позволяющих добраться до прочисток и ревизий в случае необходимости (п.8.2.13. СП 30.13330.2012). Размер люка при этом должен быть не более 0,1 м.кв.

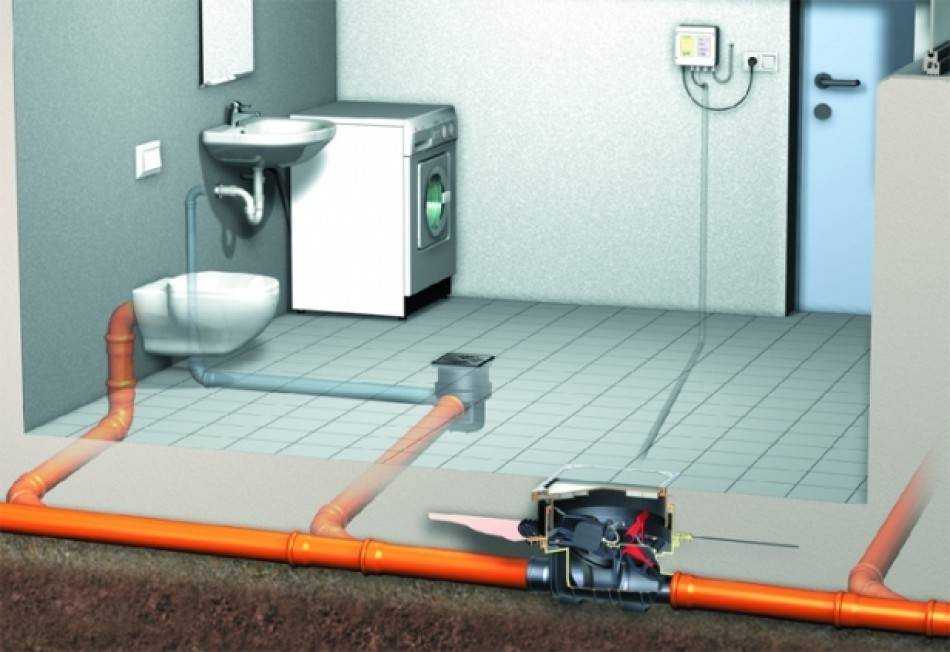

Установка сантехприборов в подвале

В некоторых случаях может возникнуть необходимость установки раковины или другого санитарно-технического прибора в подвале или  цокольном этаже. При этом бортик сантехприбора оказывается ниже горловины люка канализационного колодца и в случае его подтопления подвал может оказаться залит нечистотами.

Чтобы этого не случилось, такие сантехприборы присоединяют к отдельной системе канализации, не соединенной с канализацией вышерасположенных помещений, а на выпуске устанавливается автоматизированная запорная арматура, которая в случае подтопления перекрывает выпуск, предотвращая попадание в него сточных вод из наружной сети и затопление подвала.

Вместо задвижки с электроприводом можно поставить насос, который будет включаться при пользовании водой, и перекачивать стоки на более высокую отметку, как показано на рисунке ниже:


Длина канализационного выпуска до первого колодца

Если у вас свой дом, следует знать, что максимальное расстояние от прочистки до оси первого по ходу движения сточных вод колодца наружной канализационной сети регламентируется значениями, приведенными в Таблице 5 СП 30.13330.2012:

 Диаметр трубопровода, мм

50

100

150 и более

 Длина выпуска от стояка или прочистки до оси смотрового колодца, м

8

12

15



Зачем нужен гидрозатвор?

Чтобы зловоние из канализационной сети не проникало внутрь наших квартир инженеры придумали очень простое, но очень эффективное решение – все сантехприборы к канализации подключать через гидрозатвор.

Гидрозатвор – это изгиб трубы, отводящей сток от сантехприбора, в виде латинской буквы S. Как выглядит гидрозатвор в разрезе, вы можете посмотреть на рисунке ниже:

Устройство гидрозатвора просто до гениальности. После спуска воды в нем остается небольшое количество жидкости, которое надежно перекрывает трубу, не позволяя через нее просачиваться запахам из канализации.

Однако в некоторых случаях гидрозатвор может не спасти от попадания неприятных ароматов в помещение. Как правило, это случается в двух случаях:

  • вода в гидрозатворе высохла и воздух из канализации стал свободно проникать в помещение;
  • произошел срыв гидрозатвора.

С первым случаем все ясно – если долго не пользоваться сантехприбором, вода, находящаяся в гидрозатворе попросту высыхает, открывая проход неприятным запахам. Поэтому, если вы планируете куда-то уехать на продолжительное время, подстраховаться от пересыхания можно, налив в унитаз или раковину растительного масла, которое не даст воде испаряться и предохранит от пересыхания водяной пробки.

Во втором случае все несколько сложнее. Срыв гидрозатвора может происходить из-за того, что при движении по стояку большой массы воды следом за ней образуется вакуум, который может стать причиной срыва. Вода из гидрозатвора просто будет высосана этим вакуумом.

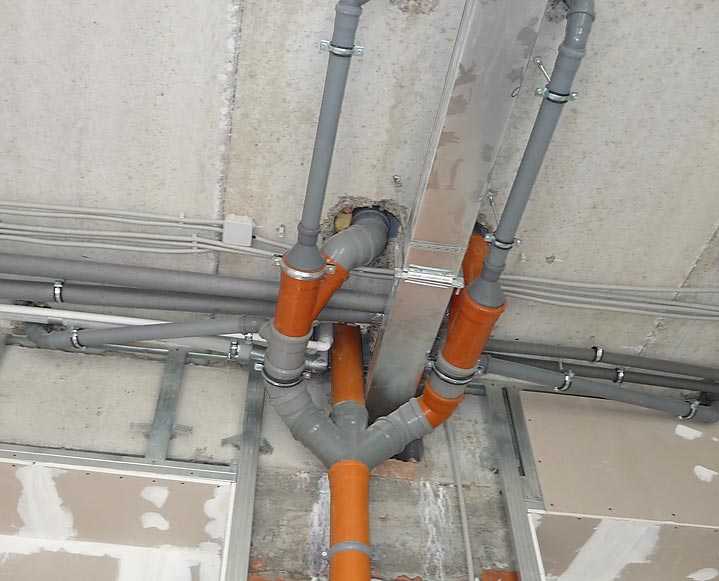

Как выбрать диаметр канализационного стояка?

Как правило, правильно подобранный диаметр стояка и надежная связь с атмосферой не дает произойти срыву гидрозатвора.

Для нормальной работы стояка при высоте  гидрозатворов 50-60 мм диаметр стояка следует принимать по таблице:

Наружный диаметр поэтажных отводов, мм

Угол присоединения поэтажных отводов к стояку, град

Пропускная способность стояка, л/с, при диаметре, мм

50

90

110

50

45

1,07

5,10

8,40

60

1,00

4,80

7,80

87,5

0,66

3,20

5,20

90

45

3,90

6,40

60

3,60

5,90

87,5

2,40

3,95

110

45

5,90

60

5,40

87,5

3,60

Но и правильно подобранный стояк может стать причиной срыва гидрозатворов, если стояк засорится. В случае появления засора пропускной диаметр стояка уменьшается, и вода начинает уходить с явно различимым хлюпаньем, словно всасываясь в стояк. В этом случае нужно своевременно обратиться к сантехнику и прочистить возникшее препятствие.


Высота установки сантехприборов от пола до верха борта

Чтобы заранее понимать, как будет проходить канализация после установки всех санитарно-технических приборов, следует знать высоту установки каждого прибора от уровня чистого пола до верха борта.

Высота установки раковины, умывальника или ванны зависит от назначения помещения и определяется по таблице 13 СП 30.13330.2012. Для илых помещений эти значения составляют:

Наименование прибора

Высота установки от пола до борта, мм

Умывальник

800

Раковина и мойка

850

Ванна

600

Писсуар

650

Душевой поддон

400

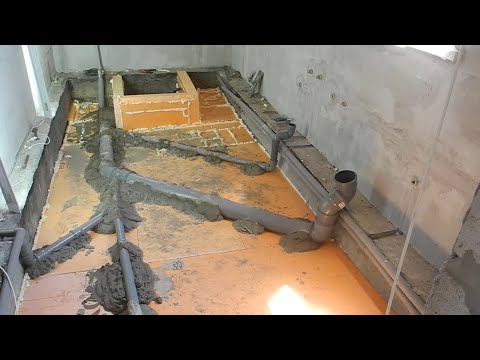

Схемы разводки канализации в квартире

Для примера вы можете посмотреть несколько представленных ниже схем разводки канализации в квартире, чтобы использовать их в качестве примера.

В заключение, предлагаем вам посмотреть видео, как сделать канализацию в квартире или частном доме:


Смотрите также:

  • <Как установить сифон для раковины (умывальника)?
  • Установка подвесной раковины>
Добавить комментарий

Как установить водопроводную систему в доме

P Поначалу сборка может показаться сложной, но на самом деле ее можно разбить на несколько основных компонентов. Вот руководство для новостроек, устанавливающих водопроводную систему.


Установка канализационных патрубков, то есть места соединения канализационной линии дома с городской канализацией, знаменует собой начало монтажа водопроводной системы. Происходит это до заливки бетонного фундамента.

Этап чернового монтажа

Так называемый этап чернового монтажа сантехники, когда прокладываются основные линии без выполнения окончательных соединений, происходит, когда каркас готов, но до навешивания гипсокартона. Все основные стоки установлены и подключены к так называемому стеку.

Стопка представляет собой вертикальную дренажную трубу, в которую входят другие дренажные трубы. Отходы или вода стекают вниз, а вентиляционное отверстие наверху позволяет воздуху поступать в систему, что позволяет воде течь свободно.

На этом этапе также устанавливаются сливные фитинги для раковин и ванн, а также трубы для подачи воды и фланцы для унитаза.

Установка больших сантехнических приборов

Сантехнические устройства, такие как душевые и ванны, часто слишком велики, чтобы их можно было установить, когда дверные проемы и стены обрамлены. Любые приспособления больше, чем раковины, обычно устанавливаются до того, как будут возведены стены.

Подключение сантехники

Раковины и унитазы устанавливаются в последнюю очередь, после отделки стен и пола. Оттуда все светильники могут быть подключены к системам подачи и водоотведения.

Система водоснабжения

Напорная вода поступает в дом по одной магистрали. Он должен быть установлен ниже линии промерзания — глубины, до которой замерзают грунтовые воды, — чтобы линия не замерзла и не повредила ваши трубы.

Как только основная линия входит в дом, она разделяется на две линии. Один подает холодную воду, а другой подключается к системе горячего водоснабжения. Оттуда к каждому прибору или приспособлению подается горячая и холодная вода.

Дренажная система

Дренажная система состоит из основной вентиляционно-грунтовой трубы (уже упомянутой) и подсоединяемых к ней стоков. Стог направляет отходы в основной канализационный сток, который выходит из дома ниже линии промерзания. Оттуда он может попасть в городскую канализационную систему или попасть в личный септик.

Вентиляционные трубы

Если вы когда-нибудь пытались опрокинуть бутылку с жидкостью, держа ее вертикально, вы знаете, зачем нужны вентиляционные трубы.

Постоянный источник воздуха предотвращает образование водяных пробок в водосточных трубах, что может привести к их засорению. Большинство светильников и приборов могут иметь общий вентиль, если они соединены в пределах 10 футов друг от друга. В противном случае необходимо установить отдельную вентиляционную трубу.

Все вентиляционные трубы обычно соединяются с дымовой трубой, обеспечивая вентиляцию через основную вентиляцию дымовой трубы. Иногда отдельные вентиляционные отверстия должны выходить из дома отдельно, если планировка дома не позволяет легко подключиться.

Сифоны

Сифоны обычно являются наиболее узнаваемой частью водопроводной системы. Это U-образные трубы, которые соединяются со дном душевых кабин, раковин или сливов ванн. Их роль состоит в том, чтобы удерживать небольшое количество воды, чтобы канализационные газы не попадали в дом.

Похожие сообщения

Все, что вам нужно знать

НОВОЕ СТРОИТЕЛЬСТВО, САНТЕХНИКА

Строительство новых домов растет. Количество строящихся новых домов росло каждый год в течение последних 5 лет. За месяц строится примерно на 3 миллиона новых домов больше, чем в марте 2014 года.

С ростом рынка жилья это означает, что будет много людей, желающих установить сантехнику в своих новых домах. . Установка новой сантехники дает возможность сделать это правильно.

Когда вы строите дом с нуля, это дает вам возможность воспользоваться новейшими технологиями и приемами. Это сэкономит вам огромную сумму денег, поскольку потребители ежегодно экономят около 16,2 миллиарда долларов благодаря эффективной сантехнике.

Если вы хотите установить сантехнику в новостройке, вот что вам нужно знать о сантехнике в доме с нуля.

Сантехника Дом с нуля

Сантехника сильно изменилась с начала века. Если раньше трубы и сантехника изготавливались из металла, то сегодняшняя сантехника основана, например, на уникальном сочетании современных пластиков и сплавов.

Это лишь один из путей развития сантехники за последние 10 лет. Строительные нормы стали более строгими. Строительные материалы также стали намного дороже, особенно такие металлы, как медь.

Это означает, что ошибка сантехника может обойтись гораздо дороже, чем раньше.

Части водопроводной системы вашего дома

Сантехнические системы имеют множество различных движущихся частей и деталей. Вот общий обзор водопроводной системы вашего нового дома.

Трубы

Чистая вода поступает в систему трубопроводов под давлением 50–60 фунтов на квадратный дюйм из линии подачи воды. Нечистая вода под действием силы тяжести выталкивается из системы трубопроводов. Воздух, дующий через вентиляционные отверстия, поддерживает чистоту и чистоту труб.

Это простая и самодостаточная установка, которая должна выдержать испытание временем, если она настроена правильно.

Сантехника

Если вы устанавливаете сантехнику в новостройке, вам нужно установить сантехнику до отделки интерьера. Ванны, раковины и душевые кабины намного проще установить, когда стены и дверные проемы еще не установлены.

После того, как вы установили сантехнику, накройте ее картоном или пластиком, чтобы она оставалась чистой и свободной от пыли в течение оставшейся части строительства.

Септики и канализационные линии

Септики и канализационные линии — одни из самых сложных элементов водопроводной системы дома. Во-первых, вам нужно знать, какой объем септика вам понадобится. Это рассчитывается по количеству спален в вашем новом доме.

Септики отделяют твердые отходы от жидких. Внутри бака факультативные и анаэробные микроорганизмы помогают расщеплять твердые отходы. Этот процесс создает побочные продукты газа, которые должны быть удалены должным образом.

Уже сейчас вы можете видеть, что сантехника в доме с нуля не очень сложна, но есть много конкретных вещей, которые вам нужно знать. Теперь мы собираемся взглянуть на некоторые вещи, которые следует иметь в виду для водопроводной системы вашего нового дома.

На что следует обратить внимание при установке водопроводной системы

Хотя каждый строительный проект уникален и имеет свои особенности логистики, вот несколько хороших практических правил, которые следует учитывать, когда вы будете готовы установить свою водопроводную систему.

Решите, где будет находиться основная труба

Основная труба представляет собой трубу примерно 3 или 4 дюйма в диаметре. Обычно он проходит от подвала до крыши.

Нижняя часть основной трубы собирает отходы из туалетов. Средняя часть собирает сточные воды от других сантехнических приборов. Верхняя часть используется для вентиляции.

Когда вы устанавливаете сантехнику в своем новом доме, вам нужно будет найти место, где главный стояк может работать бесперебойно.

Установка стоков и вентиляционных отверстий

Дренажные и вентиляционные трубы обычно имеют диаметр от 1 до 1,5 дюймов. Трубы должны быть наклонены на ¼ дюйма на фут для правильного дренажа. Изгибы, в которых трубы соединяются с основной трубой, должны быть плавными, а не под острыми углами.

Под каждым приспособлением должна быть ловушка. Эта ловушка улавливает воду и предотвращает попадание вредных газов в жилые помещения.

Каждое приспособление также должно иметь вентиляцию. Светильники в пределах 5 футов от основного стека могут иметь «мокрую вентиляцию». Это означает, что есть достаточно места для прохождения воды и воздуха.

Нарисуйте схему и получите разрешение

Вам потребуется разрешение на строительство, чтобы установить водопровод. Для этого нужна схема водопровода. Сантехническая схема детализирует все дренажные трубы, вентиляционные отверстия и фитинги в трехмерном чертеже.

На этой схеме показаны все размеры труб, сифоны, вентиляционные отверстия и углы соединения.

Строительный инспектор будет использовать схему, чтобы убедиться, что проект приемлем, а предлагаемая конструкция безопасна.

Как видите, многое нужно знать об установке водопроводной системы. Принципы примерно такие же, как и у римлян, но детали стали гораздо более тонкими и подробными.

Ищете водопроводную систему для нового строительства в Авроре, Колорадо?

Обладая более чем 25-летним опытом установки сантехники в районе Авроры, мы не просто устанавливаем трубы и вентили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
