Виды выключателей света: обзор основных типов выключателей для дома

Выключатель — электрический прибор, предназначенный для соединения и разъединения электрической цепи. Чаще всего выключатели управляют осветительными приборами, реже их используют для включения и выключения вытяжных вентиляторов, кондиционеров и т.д.

По типу установки выключатели разделяются на выключатели скрытой установки и выключатели внешней установки. Первые используются при монтаже скрытой электропроводки, вторые — при прокладке проводки открытым способом.

Виды выключателей

Выключатель — прибор, который больше всего любят совершенствовать и наворачивать дополнительными опциями технические дизайнеры. В зависимости от способов переключения, регулировки, назначения и защитных свойств корпуса выключатели можно поделить на несколько типов.

1. Клавишные

Самый распространенный тип выключателей. Замыкание и размыкание электрической цепи происходит при переключении клавиши из одного положения в другое. Выпускаются одно-, двух- и трехклавишные версии.

Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать. С другой стороны, у них довольно низкий ресурс работы, нельзя регулировать интенсивность освещения, нет режима энергосбережения.

2. Кнопочные



Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато  будут служить вам верой и правдой в течение долгого времени.

3. Диммеры (выключатели с регулятором)



Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

4. Поворотные

Лет 50 – 60 назад поворотные выключатели ещё активно использовались при строительстве домов, но в последнее время их используют только в дизайн-проектах «под старину» или в создании интерьеров в стиле кантри, лофт, прованс. Как правило, выпускаются только для наружной установки, используются вместе с открытой проводкой. Переключаются поворотом рычага на 90°.

5. Веревочные

Принцип работы этого выключателя аналогичен кнопочному: потянув за веревочку до щелчка, вы замыкаете контакты. Тянете во второй раз и размыкаете. Этот тип выключателя в основном применяется в настенных бра и иногда для включения вытяжных вентиляторов.

Веревочные выключатели используют не только в декоративных целях, у них есть ряд практических преимуществ. Например, свисающий шнур легко найти на ощупь в темноте, а еще такие выключатели подойдут семьям с маленькими детьми, ребенок с легкостью до него дотянется и сможет самостоятельно включить и выключить свет.

6. Сенсорные



Современный тип выключателя, имеющий долгий срок работы благодаря отсутствию механических частей. Срабатывает от касания. Многие модели сенсорных выключателей снабжены дополнительными функциями, вроде плавной регулировки освещенности или автоотключения. Такие выключатели любят использовать в «умных домах».

7. Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

8. Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

9. Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

10. Герметичные



Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

• Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
• В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
• Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
• Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения

Виды выключателей света и их применение

Выключатель освещения должен быть удобным, безопасным для конкретного места эксплуатации, хорошо сочетаться с интерьером. Сделаем обзор различных видов выключателей света, чтобы разобраться в их управлении, функционале и конструкции. Это упростит вам подбор этих устройств для жилых, офисных и промышленных помещений.

Разновидности выключателей света по способу управления

Все выключатели обеспечивают разрыв и восстановление электрической цепи, чтобы управлять светом. Для этого внутри большинства версий имеется пара контактов и подвижный элемент, соединяющий и разъединяющий их. Но наружные органы управления, воздействующие на внутренний подвижный механизм бывают разными, что определяет габариты выключателя и удобство использования. Разнятся и схемы внутри. Рассмотрим основные виды.

Клавишные выключатели

Берут свое начало от рубильников, но только в более аккуратном исполнении. Для управления контактами используется одна или несколько клавиш. Механизм очень простой, а потому изготовление недорогое и продукция доступная. Благодаря этому такой тип встречается чаще остальных как у нас в стране, так и за рубежом.

Вид спереди.

Вид сзади.

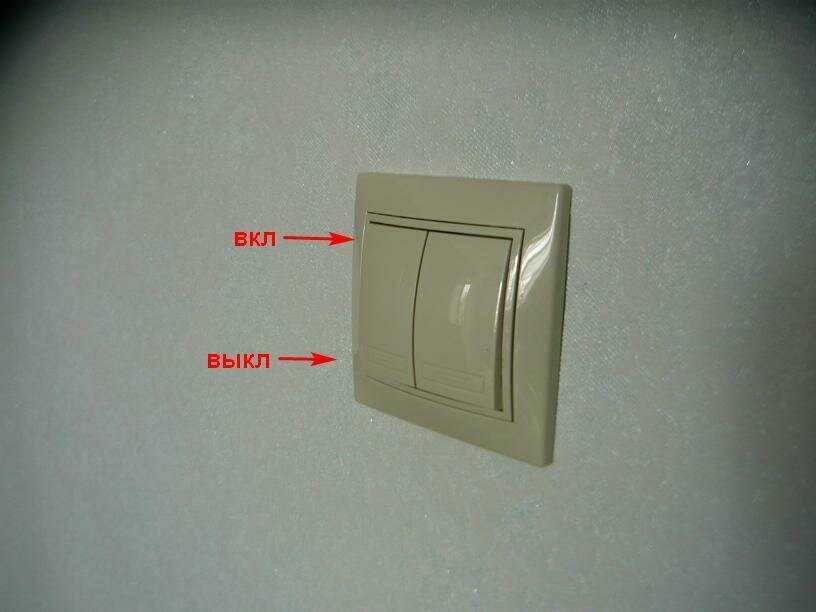

В России, США, Канаде и Европе принято устанавливать выключатели так, чтобы утопленная клавиша вверху замыкала цепь. Так можно понять состояние выключателя, если напряжение отключено и лампа не горит. Благодаря этому Вы не бросите включенным свет в помещении, если уходя, напряжение так и не подадут.

В Новой Зеландии, Австралии и Великобритании используется противоположный стандарт, когда цепь замыкается при утапливании нижней части клавиши. Хотя такие модели встречаются и в России, поскольку могут быть просто перевернутыми при установке.

Одноклавишный выключатель

Самый распространенный тип. Предназначен для соединения и размыкания одной линии, поскольку имеет только одну клавишу. Как правило, для одной комнаты потребуется один выключатель.

Одноклавишный выключатель.

Двухклавишный выключатель

Конструкция состоит из двух клавиш, которые управляют двумя независимыми цепями. Это могут быть как провода идущие к одной люстре, так и в разные комнаты.

Например, светильник с тремя лампами для гостиной можно запитать так, чтобы две лампы включались одной клавишей, а одна лампа — другой. Это позволит регулировать количество света в комнате, в зависимости от потребностей. Еще такой тип более энергоэффективный.

Другая схема подключения — провода, идущие в разные помещения. Например, с одной двухклавишной модели можно управлять освещением в туалете и ванной.

Двухклавишный выключатель.

Трехклавишный выключатель

Устройство для управления тремя цепями. Его возможности еще более широкие, чем у предыдущих. Одним прибором можно управлять освещением сразу в трех комнатах (например в кухне, ванной и санузле).

Или тройной прерыватель подойдет для создания разных зон освещения:

• общее — по центру комнаты;
• вечернее — по периметру при помощи светодиодной ленты;
• точечное — в виде софитов в нескольких местах на подвесном потолке.

Комбинирование включенных клавиш позволяет создавать разные сценарии по насыщенности света и декоративной части.

Трехклавишный выключатель.

Такие электровыключатели имеют ограничение по силе тока 16 А, что разрешает нагружать их до 3 кВт. Но современные энергоэффективные лампы потребляют 7-15 Вт, поэтому их количество на присоединяемых цепях может исчисляться сотнями.

Трехклавишные версии более удобны, чем три одноклавишные в плане экономии места для установки. Но это привязывает управление светом к одной точке — каждый раз придется подходить сюда.

Разделив линии и присоединив каждую к отдельному одноклавишному выключателю, можно создать более удобное расположение (рядом с кроватью, сразу у входа в комнату и т. д.). Но потребуется просверлить три монтажные розетки и проштробить три линии под проводку.

Кнопочные выключатели

В таких устройствах для замыкания контакта понадобится нажать на кнопку. Еще одно нажатие размыкает цепь. Отличие от обычной электрической кнопки заключается в сохранении замкнутой электроцепи после отпускания пальца. Сама кнопка имеет пружину внутри, чтобы возвращаться на исходную высоту.

Кнопочный выключатель.

Элемент управления может быть стилизован под клавишу — в таком случае нажатие осуществляется на нижнюю часть. Нередко кнопки оснащают подсветкой, чтобы их было легче найти в темноте.

Внешний вид электровыключателя такого типа немного нестандартный для жилых помещений, но легко вписывается в интерьер. По стоимости такой тип немного дороже клавишного, но служит очень долго.

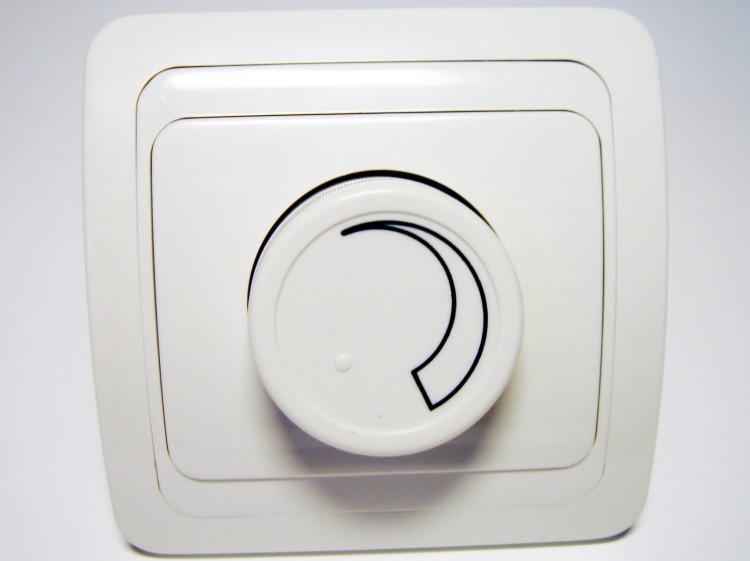

Диммеры (выключатели с регулятором)

Внутри диммеров установлено сопротивление, а управление происходит поворотным колесом. При росте сопротивления, сила тока понижается, поэтому лампочка горит тусклее. Снижение сопротивления повышает яркость.

Варианты исполнения диммеров:

Диммеры удобны для плавной регулировки освещения, в отличие от клавишных версий. Плавная регулировка помогает подобрать более точную яркость под время суток и содействует лучшей экономии электроэнергии. Устройство очень простое в управлении, но стоит дороже обычного клавишного выключателя.

Диммеры хорошо взаимодействуют с обычными лампами накаливания, но со светодиодными могут работать некорректно.

Поворотные выключатели

Такой тип использовался в 1960-1970 гг в жилых и офисных зданиях. Принцип работы заключается в замыкании контактов путем поворота рычага с двумя лопастями на 90 градусов. Вращение в обратную сторону размыкает цепь.

Поворотный выключатель.

Чаще всего их использовали с проводной открытого типа, а сами электровыключатели устанавливались наружным способом, т.е. накладывались на стену, а не помещались внутри нее заподлицо с поверхностью. Сейчас применяются только в дизайнерских проектах для воспроизведения ретро-обстановки.

Варианты использования поворотных выключателей в интерьере:

Веревочные выключатели

По принципу работы такой вид схож с кнопочным, только вместо кнопки используется шнурок, за который нужно потянуть. Тянем раз, и контакт замыкается, горит свет. Тянем второй раз, и цепь прерывается. Технология применяется в потолочных вентиляторах и настенных светильниках типа бра.

Веревочные выключатели.

Среди преимуществ веревочного электровыключателя — более легкое обнаружение шнурка в темноте, поскольку он длинный по сравнению с маленькими кнопками. Еще размер веревочного привода можно отрегулировать так, чтобы до него доставали дети, которые смогут самостоятельно включить свет в комнате.

Сенсорные выключатели

Наиболее долговечный вид, поскольку в нем нет механических и подвижных деталей. Срабатывание происходит от касания человеческим пальцем. Нередко такие модели наделены средствами регулировки яркости и даже могут отключать свет самостоятельно спустя какой-то промежуток времени. Чаще всего эту разновидность выключателей используют в «умных домах».

Акустические выключатели

Как видно из названия, такой тип выключателя реагирует на звук. Обычно это хлопок в ладоши определенной громкости. Часто звукоулавливающее устройство размещается в распределительной коробке.

Акустический выключатель.

Оптико-акустический выключатель.

Пользователь, зайдя в помещение, хлопает в ладоши и управляет освещением. Это удобно, чтобы не искать механическую кнопку в темноте или не идти по квартире обутым, увидев брошенный свет в дальней комнате.

Если требуется включить освещение тихо (например, когда кто-то спит), предусматривается дублирующий электровыключатель клавишного или другого типа.

Акустические версии могут комплектоваться таймером, гасящим свет по истечении 5-10 минут. Это актуально для длинных коридоров в офисных зданиях и лестничных клетках. Из минусов технологии — ложные срабатывания (например, если уронить на пол книгу) или реагирование на хлопок пользователя не с первого раза.

Дистанционные выключатели

Для управления такими устройствами предусмотрены пульты д/у, как у телевизора или музыкального центра. Воздействие на приборы освещения осуществляется по радиоволнам.

Дистанционный выключатель.

Для монтажа не требуется прокладывать проводку. Пульт можно вообще не крепить и держать на журнальном столике или тумбе. Есть комбинированные версии с пультом и дополнительным сенсорным выключателем на стене.

Сенсорный дистанционный выключатель.

Технология удобна тем, что управлять освещением можно из любой точки комнаты. Если пульт не класть на место, то потребуются поиски в темноте, что усложняет, а не облегчает управление. Стоят такие модели дороже остальных и периодически в пультах потребуется менять батарейки.

Выключатель со встроенным датчиком движения

Такие устройства работают в паре с датчиками движения, которые генерируют инфракрасное излучение. Когда в «поле зрения» последнего попадает человек, зажигается свет. После ухода пользователя, освещение выключается автоматически.

Выключатель со встроенным датчиком движения.

Технология помогает экономить электроэнергию. Вместе со светом одновременно могут включаться камеры видеонаблюдения, сирена и пр. Этот тип актуален на входе в дом или квартиру, а также по периметру охраняемой зоны (магазины, промышленные объекты). Но стоят такие устройства дорого.

Различие выключателей по функциональности

Выключатели освещения различного типа классифицируются по функциональности, что определяет их место установки и влияет на стоимость. Рассмотрим основные варианты и места использования.

Ключ (обычный бытовой выключатель)

По такой схеме работает большинство бытовых электровыключателей. Цепь либо сомкнута в одном месте, либо разомкнута. Сам способ управления бывает клавишным, кнопочным, рычажным и пр. Самый распространенный тип ввиду простоты, но уступающий другим по функционалу.

Проходные выключатели

Такие устройства имеют несколько точек прерывания контакта, что делает возможным управление освещением из разных мест.

Для примера:

1. В двухэтажном доме есть лампочка над лестницей, освещающая путь.
2. Подойдя к лестнице снизу, пользователь включает свет и поднимается.
3. Наверху есть второй выключатель, нажав на который напряжение к этой лампе прерывается.

Пример использования проходного выключателя.

Это помогает экономить электроэнергию и сокращает маневры к электровыключателям.

Если бы в аналогичной ситуации использовался обычный ключ-прерыватель, то, поднявшись наверх, освещение на лестнице пришлось бы оставить включенным, или попросить кого-то снизу отключить его. При проходном типе все решается просто, но монтаж потребует более сложной проводки, что повышает стоимость работ.

Перекрестные выключатели

Внутри таких моделей есть 4 разъема, которые связывают между собой одну лампу и три выключателя.

Перекрестный выключатель.

Управлять светом можно из трех точек в комнате, например:

• сразу у входа в помещение;
• с левой стороны большой кровати;
• с правой стороны кровати.

Такой тип удобен для быстрого доступа к подаче освещения и чаще всего используется в больших комнатах (чтобы не бегать далеко) или в гостиничных номерах.

Управление светом при помощи перекрестного выключателя.

Выключатель с подсветкой

Имеет на клавише или рядом с ней небольшую лампочку, светящуюся в темноте. Ее легко заметить, что облегчает поиск кнопки. Когда подается основное освещение, маленькая лампочка тухнет.

Контрольный выключатель

Конструкция аналогичная вышеописанной, только маленькая лампа подсветки горит при включенном основном освещении. Когда электролиния размыкается, тухнет и контролька. Это актуально для выключателей, управляющих светом в удаленных помещениях.

Выключатель с таймером

Устройство снабжается механизмом для отсчета времени. Временной отрезок настраивается в зависимости от потребностей пользователя и может быть 1, 3, 5, 10, 30 минут. После истечения этого срока свет гаснет автоматически. Это упрощает контроль и помогает экономить электроэнергию.

Выключатель с таймером.

Как отличаются выключатели по конструкции и способу монтажа

Кроме функционала электровыключатели разнятся по конструкции и способу монтажа. Это влияет на сложность установки и место эксплуатации.

Наружные выключатели

Такие выключатели располагаются на поверхности стены. Проводка может быть наружной (чаще всего) или внутренней. Монтаж простой, поскольку не требуется высверливать отверстие для коробок выключателей. Используются там, где нет возможности углубить корпус выключателя или в качестве временного коммутатора.

Наружный выключатель.

Встраиваемые выключатели

Для монтажа в стене выполняется крупное отверстие. В образованную полость вставляется корпус выключателя так, чтобы он был заподлицо с поверхностью или немного выступал над ней. Это обеспечивает более аккуратный вид и за такой выключатель невозможно случайно зацепиться одеждой. Однако такая установка предусматривает скрытый монтаж проводки и подготовку отверстий для коробок в которые устанавливаются выключатели.

Встраиваемый выключатель.

Герметичные выключатели

Такие устройства защищены от влаги и пыли. В зависимости от степени защиты они обозначаются буквами IP с определенными значениями. Предназначены такие выключатели для установки в помещения с повышенным уровнем влаги, пыли, брызгами жидкости и т. д. Обеспечивают безопасность, надежно изолируя контакты от проникновения воды. Для установки в санузлах класс защиты выключателя должен быть не менее IP-44.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

8 типов настенных электрических выключателей и как их выбрать

От простого однополюсного выключателя до специальных и интеллектуальных выключателей

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Клэр Коэн

Настенные выключатели — это основные электрические устройства, управляющие осветительными приборами, некоторыми приборами и другими устройствами.

Большинство распространенных типов переключателей бывают разных стилей, таких как тумблер, качелька, ползунок или кнопка. Стиль обычно не влияет на функцию переключателя и электрическую проводку, хотя может запутать процесс выбора. Но сведение вариантов к самым основным типам переключателей облегчает выбор правильного для ваших нужд.

Ниже вы узнаете о восьми распространенных типах настенных выключателей и о том, для чего они лучше всего подходят.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

• 01 из 08

  Однополюсный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, прибором или розеткой с одной стены

  Однополюсный переключатель — это рабочая лошадка общего назначения. Вы узнаете, является ли ваш переключатель однополюсным, потому что обычно на его лицевой стороне выбиты символы ВКЛ/ВЫКЛ (хотя маркировка ВКЛ/ВЫКЛ может быть опущена на кулисных переключателях).

  При внимательном рассмотрении вы заметите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, соединенный с металлической планкой. При обычном использовании этот тип переключателя используется для управления протеканием тока через «горячие» провода в цепи (обычно черные провода).

  При проводке однополюсного выключателя каждая из винтовых клемм латунного цвета присоединяется к проводу под напряжением, и, как правило, соединение с нейтральным проводом вообще отсутствует. Заземляющий провод цепи (обычно оголенный медный провод) подсоединяется к зеленому заземляющему винту на переключателе.

  Наконечник

  Как правило, нейтральные (обычно белые) провода к выключателям не подключаются. Если в коробке присутствуют две нейтрали, эти провода обычно соединяются так, чтобы они проходили через коробку, не касаясь переключателя. Или вы можете увидеть одиночный нейтральный провод, проходящий через коробку. Однако иногда вы можете увидеть белый провод, прикрепленный к выключателю, и это когда он работает как горячий провод. В этом случае белый провод должен быть обмотан черной лентой рядом с клеммой выключателя, чтобы указать, что провод работает как провод под напряжением, а не как нейтральный провод.

• 02 из 08

  Двухполюсный выключатель

  Ель / Клэр Коэн
  • Подходит для: Управление 240-вольтовым прибором или прибором с одной стены

  Двухполюсный переключатель обычно используется в промышленности. Но его можно найти в некоторых домашних системах электропроводки, где он обычно используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или нагреватель для джакузи. По сравнению с однополюсными выключателями двухполюсные выключатели встречаются в доме гораздо реже — возможно, у вас их вообще не будет, если у вас нет приборов, для которых они требуются.

  Поскольку цепи на 240 вольт работают с двумя отдельными «горячими» проводами, эти выключатели имеют четыре винтовых клеммы латунного цвета, позволяющих управлять обоими горячими проводами в цепи — входящие провода крепятся к одному набору винтов, а отходящие горячие провода крепятся к другому набору винтов. Эти выключатели обычно рассчитаны на 30 или 40 ампер, а не на 15 или 20 ампер для стандартных однополюсных настенных выключателей.

  Двухполюсные выключатели также имеют зеленый заземляющий винт для подключения заземляющего провода цепи.


• 03 из 08

  Трехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником с двух разных точек на стене в комнате

  Трехпозиционные выключатели используются парами и обычно находятся на обоих концах лестницы, в гаражах или подвалах с двумя входами, в коридорах и в других местах, где два отдельных настенных выключателя управляют одним светильником или прибором.

  Трехпозиционный переключатель имеет три клеммных винта. В зависимости от того, где переключатель находится в конфигурации цепи, самая темная винтовая клемма, помеченная «COM» для общего, подключается либо к проводу горячей цепи, идущему от источника питания, либо к проводу, идущему к осветительному прибору. Оставшаяся пара винтовых клемм подключена к «путеводным» проводам, которые соединяют два трехпозиционных переключателя вместе.

  Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому прикреплен заземляющий провод цепи из оголенной меди.

• 04 из 08

  Четырехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, розеткой или прибором с трех или более разных точек на стене

  Хотя четырехпозиционные выключатели не используются обычно, их иногда можно найти в длинных коридорах и в очень больших комнатах, имеющих более двух входов. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для обеспечения управления розеткой или осветительным прибором из нескольких мест. Если вы хотите управлять из более чем трех мест, например из пяти, вам все равно следует использовать два трехпозиционных переключателя (по одному на каждом конце) и три четырехпозиционных переключателя между двумя трехпозиционными переключателями.

  Четырехпозиционный переключатель имеет четыре клеммы плюс клемму заземления. Две из четырех клемм обычно медного цвета, а две другие темные. Здесь нет терминала COM или «общий», как на трехпозиционном переключателе. Четырехпозиционный переключатель функционирует как коммутационное устройство для дорожных проводов между трехпозиционными переключателями.

  Предупреждение

  Будьте предельно осторожны при замене четырехпозиционного переключателя. В зависимости от производителя есть две уникальные компоновки клемм. Один ВХОД сверху и ВЫХОД снизу, а другой ВХОД слева и ВЫХОД справа.

• 05 из 08

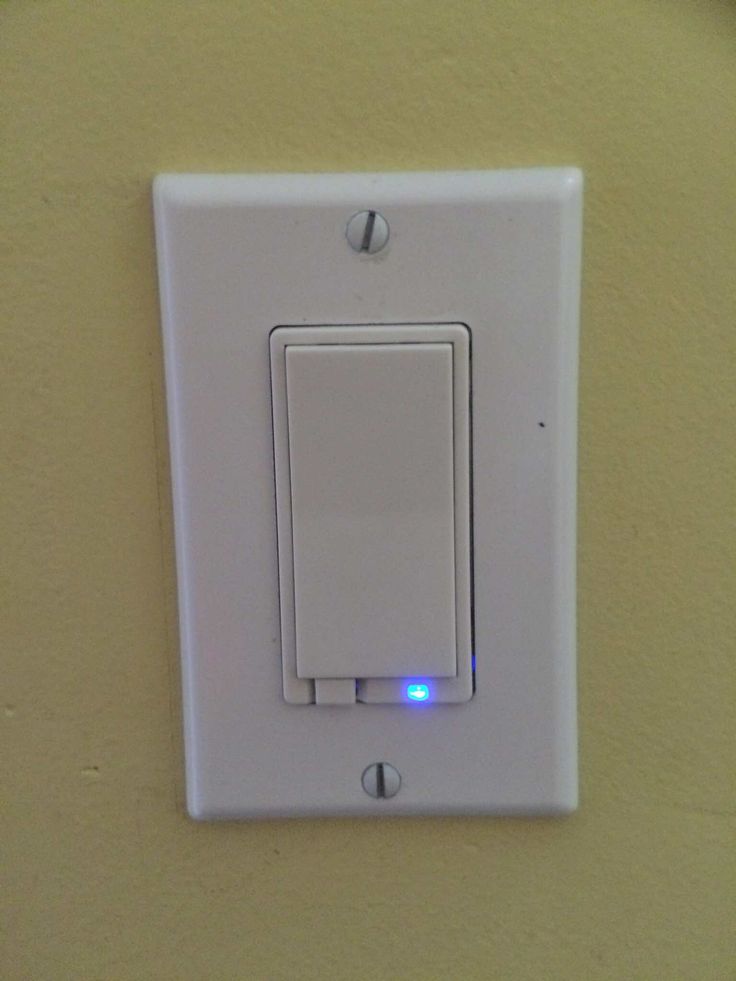

  Smart Switch

  IGphotography / Getty Images

  • Подходит для: Автоматического или удаленного управления осветительными приборами или приборами

  Термин «умный выключатель» относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять осветительными приборами или приборами одним из нескольких нетрадиционных способов, например, с помощью голосового помощника (например, Alexa) или с помощью интернет-приложения. Многие современные интеллектуальные выключатели, например, могут позволить вам проверять свет и включать или выключать его с помощью приложения для смартфона из любого места, где есть подключение к Интернету. Или их можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

  В то время как интеллектуальные выключатели обычно просто меняются местами в том же месте, где находится стандартный настенный выключатель, для большинства из них требуется соединение с нейтральным проводом, поскольку для их работы необходим небольшой ток. Таким образом, возможно, вам потребуется модернизация схемы для использования этих переключателей.


  Другие интеллектуальные коммутаторы не требуют нейтрального подключения и вместо этого подключаются к Интернету по беспроводной сети через концентратор. Обязательно купите интеллектуальный переключатель, совместимый с вашим концентратором или системой голосовой автоматизации, а также освещение, которым вам нужно управлять.

• 06 из 08

  Диммер

  Ель / Кевин Норрис

  • Подходит для: Регулировка интенсивности света

  Диммер обеспечивает большую гибкость освещения, позволяя изменять уровень яркости лампочек. Существует несколько подкатегорий диммеров.

  Например, поворотный диммер включает в себя ручку, которую вы поворачиваете, чтобы увеличить или уменьшить яркость. Вы нажимаете ручку, чтобы полностью выключить (или включить) свет. Ползунковый диммер обычно включает в себя тумблер, который включает и выключает свет, а также ползунковый регулятор, который увеличивает или уменьшает яркость. Некоторые диммеры имеют очень незаметные ползунки, которые практически сливаются с остальной частью переключателя.

  Диммеры с однополюсным переключателем подключаются для управления яркостью света только с одного переключателя. Существуют также диммеры для других типов выключателей.

• 07 из 08

  Переключатель присутствия

  Фотография Бретта Холмса / Getty Images

  • Подходит для: Удобное включение света/приборов, когда они вам нужны, и их отключение для экономии энергии, когда они вам не нужны

  Датчик присутствия включает в себя датчик движения, который обнаруживает, когда кто-то входит в комнату, и включает свет. Свет будет гореть в течение заданного времени. Затем, пока датчик не обнаружит больше движения, он отключит свет для экономии энергии.

  Цензоры обычно кажутся довольно плоскими и прямоугольными. И у них есть какой-то переключатель, позволяющий полностью выключить свет, настроить его так, чтобы он всегда был включен, или использовать его с режимом цензуры.

  Цензоры также имеют функцию обнаружения дневного света, поэтому они не будут включаться в зависимости от движения днем, когда вам не нужен дополнительный свет. Кроме того, их можно использовать с вытяжными вентиляторами, например, в ванной, поэтому вам не нужно беспокоиться о том, чтобы не забыть включить и выключить вентилятор.

• 08 из 08

  Специальный переключатель

  tab1962 / Getty Images

  • Подходит для: Удовлетворяет особым требованиям к светильнику или электроприбору

  Существует несколько типов специальных выключателей, которые выходят за рамки простого включения и выключения света или электроприборов. Например, некоторые выключатели имеют таймеры, которые включают и выключают свет или прибор в одно и то же время каждый день. Это хороший вариант для уличного освещения, позволяющий включать его после наступления темноты, даже если вас нет дома, и выключать сразу после восхода солнца, чтобы не тратить энергию впустую. Точно так же существуют выключатели с временной задержкой, которые оставляют свет или прибор включенным на заданное время после его включения, а затем автоматически отключают его.

  Другие выключатели также имеют розетку, чтобы у вас было дополнительное место для подключения электроники. Более того, помимо переключателей и ручек, есть также сенсорные переключатели, которые включают плоскую сенсорную панель, которую вы нажимаете для управления электрическим током.

  Кроме того, некоторые специальные выключатели предназначены специально для светодиодных ламп и ламп CFL, и их часто необходимо использовать, если в вашем светильнике есть энергосберегающие лампы с регулируемой яркостью. Кроме того, есть специальные переключатели, которые могут управлять скоростью вентиляторов, а также их световыми компонентами, если они есть.


Выбор настенного выключателя

Выбор правильного настенного выключателя зависит от того, как светильник или прибор управляется в электрической цепи, от типа управляемой цепи и от желаемой степени автоматизации или удаленного управления.

Стандартные однополюсные выключатели, трехпозиционные и четырехпозиционные выключатели предназначены для стандартных бытовых цепей напряжением 120 вольт. И ваш выбор будет зависеть от того, хотите ли вы управлять светильником с одного, двух, трех или более мест на стене.

Двухполюсные выключатели — это специальные устройства, которые используются только тогда, когда вам нужно управлять 240-вольтовыми цепями, обеспечивающими питание основных бытовых приборов. Интеллектуальный коммутатор можно использовать там, где вам нужна гибкость автоматизации работы коммутатора или устройства или удаленного управления ими через Интернет.

Как работает выключатель света?

В большинстве комнат в вашем доме есть один или несколько настенных выключателей, также называемых выключателями света, которые используются для управления осветительными приборами или электрическими розетками. Наши встраиваемые светильники, подвесные светильники, люстры и настенные бра обычно выключаются и включаются нажатием настенного выключателя, обычно расположенного возле дверного проема. В комнатах без установленных светильников этот настенный выключатель может управлять электрической розеткой, к которой подключен торшер. Обычно мы не придаем большого значения самому выключателю, но знаем кое-что о том, как работают настенные выключатели и о различных типах выключателей. Наличие будет важно, если вы хотите произвести ремонт или замену системы.

Что такое настенный выключатель?

Настенный выключатель представляет собой электрическое устройство, которое устанавливается в распределительной коробке, закрепленной на стене, и используется для управления потоком электроэнергии от источника питания к одному или нескольким стационарным светильникам или настенным розеткам. Когда он «замыкает» цепь, переключатель позволяет питать светильник или розетку за счет протекающего тока; при «размыкании» цепи выключатель выключает светильник или розетку, прерывая протекание тока.

Как работает выключатель света

Настенный выключатель разработан с механизмом, который контролирует поток «горячего» электрического тока через цепь, позволяя вам включать и выключать светильник или другое устройство, закрывая (ВКЛ) или открывая (ВЫКЛ) непрерывный электрический путь. В отличие от других электрических устройств, настенный выключатель устанавливается таким образом, что он подключается только к горячим проводам, а не к проводам нейтральной цепи. Исключением являются случаи, когда выключатель света включает в себя некоторые другие функции, такие как тумблер с подсветкой или функцию таймера. В этом случае для переключателя может потребоваться подключение нейтрального провода наряду с подключением горячего провода. В дополнение к соединениям с горячим проводом, выключатели света теперь требуют подключения к заземляющему контуру цепи. Но в старых установках нередко можно найти настенные выключатели, в которых отсутствует зеленый заземляющий винт, который теперь обязателен.

Основы подключения выключателя света

Как только вы отвинтите пластину переключателя, вы найдете три электрических провода разного цвета. Каждый провод важен для поддержания стабильного напряжения и электрического потока. Вот где каждый провод должен быть прикреплен:

• Белый/Нейтральный: Белый нейтральный провод крепится к серебряному винту.
• Черный/Горячий: Черный горячий провод крепится к латунному винту. Обратите внимание, что иногда горячий провод красный.
• Зеленый/Заземление: Зеленый заземляющий провод (или оголенный медный провод) подключается к зеленой винтовой клемме или к распределительной коробке.

Части настенного выключателя

Если вы осмотрите отключенный настенный выключатель, вы увидите следующие детали:

• Металлическая скоба поддерживает корпус выключателя и позволяет прикрепить выключатель к электрической коробке, установленной на стене.
• Этот браслет будет иметь встроенный зеленый винт заземления , к которому будут подключены заземляющие провода цепи.
• Корпус переключателя представляет собой небольшой прямоугольный блок из твердого винилового пластика, к которому будут прикреплены две или более клеммы для подключения проводов . Задняя часть корпуса переключателя также может иметь порты для подключения проводов, хотя профессиональные электрики обычно не используют эти порты в пользу соединений с винтовыми клеммами, которые более безопасны.
• Если бы вы открыли корпус переключателя, вы бы нашли внутренний шлюз между клеммами для подключения проводов, который открывает и закрывает путь цепи, когда рычаг переключателя переключается из одного положения в другое.

Существуют различные конструкции внутреннего шлюза на коммутаторах. Старые типы являются чисто механическими, с металлическим рычагом, управляемым пружинами. Эти типы могут изнашиваться, поскольку пружины теряют свою упругость. Тип переключателя, разработанный в 1960-х годах, использовал пузырек с ртутью внутри для проведения электричества. Эти типы не имеют характерного щелчка при переворачивании рычага, и они значительно более долговечны, чем механические щелкающие переключатели. Иногда продаваемые как «тихие» переключатели, они были значительно дороже, но редко изнашивались. Эти выключатели были сняты с производства из-за рисков, связанных с использованием ртути. У современных переключателей больше нет старого щелчка; они работают тише, чем старые щелкающие переключатели.

Наконец, некоторые настенные выключатели теперь используют микросхему, а не физический механизм для управления потоком электричества. Этот тип конструкции наиболее распространен в диммерах и «умных» переключателях, которые предлагают программируемые или автоматические функции или подключение к Wi-Fi. Интеллектуальным переключателям может потребоваться соединение с нейтральным проводом, а также традиционные соединения с горячим проводом и проводом заземления.

Ель / Юрле Вильегас

3 основных типа выключателей света

Существует три основных типа настенных выключателей, которые используются для управления осветительными приборами: простые однополюсные (ВКЛ/ВЫКЛ) выключатели, трехпозиционные и четырехпозиционные выключатели. Каждый из этих типов имеет разные стили управления, включая тумблер, качельку или кнопку. Они также могут быть доступны в виде диммерных переключателей, которые позволяют плавно регулировать уровень освещенности светильника. Важно выбрать переключатель, который обеспечивает необходимую вам функцию.

Однополюсные выключатели

Наиболее часто встречающимся выключателем является однополюсный выключатель , который выключает или включает свет (или настенную розетку) всего в одном месте на стене. По этой причине их иногда называют однопозиционными коммутаторами . Однополюсный переключатель легче всего идентифицировать по маркировке ВКЛ/ВЫКЛ, напечатанной на тумблере переключателя — ни один другой тип переключателя не имеет такой маркировки.

С технической точки зрения, этот простой переключатель ВКЛ/ВЫКЛ известен как однополюсный, однопозиционный (SPST) переключатель . «Однополюсный» означает, что к нему можно подключить только один горячий провод. «Однонаправленный» означает, что когда вы переворачиваете уровень, он подключается только к одному другому исходящему проводу — проводу, идущему к светильнику или коммутируемой розетке.

Механизм однополюсного переключателя

В однополюсных выключателях внутри выключателя находится подпружиненный металлический затвор, который размыкает и замыкает электрическую цепь, ведущую к светильнику. Когда вы переключаете уровень в положение ON, ворота закрываются, замыкая цепь и пропуская энергию через переключатель к осветительному прибору. Когда вы переводите тумблер в положение OFF, шлюз открывается, прерывая подачу энергии к осветительному прибору.

Трехпозиционные переключатели

Трехпозиционный переключатель используется, когда вы хотите управлять светильником с двух точек на стене, например, вверху и внизу лестницы, в обоих концах коридора или с двух входных дверей в большой комнате. Этот переключатель не имеет маркировки ВКЛ/ВЫКЛ на рычаге.

В дополнение к зеленому заземляющему винту трехпозиционные переключатели имеют три винтовых клеммы, которые выполняют очень разные функции в зависимости от того, где переключатель расположен в конфигурации цепи. Одна винтовая клемма темного цвета, называемая 9.0295, общий , подсоединяется к горячему проводу, который либо подает питание на выключатель от источника питания, либо к горячему проводу, который подает питание дальше к осветительному прибору. Две другие винтовые клеммы более светлого цвета (обычно латунные) и соединяются с парой проводов, называемых путешественниками , которые проходят между двумя переключателями.

Механизм трехходового переключателя

Внутри трехпозиционный переключатель имеет механическую конфигурацию в форме буквы «V». Точка V — это клемма, к которой подключается горячий провод, идущий от сервисной панели (линейный провод) или ведущий к осветительному прибору (провод нагрузки). Два контактных провода, идущих между двумя переключателями, подключаются к контактным винтовым клеммам, соединенным с открытыми плечами на V.

По сути, это означает, что есть два возможных пути, по которым электричество может поступать к осветительному прибору. Когда клеммы направляющих выровнены внутри, свет включен, но когда рычаги переключателя находятся в разных положениях, непрерывного пути не существует, и свет выключен. Эта конфигурация позволяет любому из настенных выключателей включать или выключать светильник в любое время.

С технической точки зрения трехпозиционный переключатель известен как однополюсный двухпозиционный переключатель (SPDT) 9.0296 . «Однополюсный», опять же, означает, что к нему подключен только один «горячий» провод. Но к этому переключателю также подключены два других провода, и термин «двойной ход» означает, что нажатие рычага переключает электрический путь туда и обратно между двумя другими отходящими проводами-путешественниками, которые проходят между двумя переключателями.

Четырехпозиционные переключатели

Четырехпозиционный переключатель используется, когда вы хотите управлять осветительным прибором из трех или более мест. Во многих домах нет необходимости в такой конфигурации, но в большом доме с большой комнатой или просторной открытой планировкой может оказаться полезным управлять потолочным освещением из трех или более мест. Например, большая потолочная люстра может управляться одним выключателем у парадного входа, другим у проходной двери, ведущей в пристроенный гараж, и третьим выключателем, расположенным в конце коридора, ведущего в спальни. Или, в длинном коридоре, может быть полезно управлять освещением в коридоре с помощью выключателей, расположенных возле каждой двери спальни.

Четырехпозиционный переключатель всегда используется в сочетании с парой трехпозиционных переключателей — один расположен на переднем конце цепи, где питание подается от источника, а второй — в точке, где питание поступает к осветительному прибору. . Между двумя трехпозиционными переключателями находится один или несколько четырехпозиционных переключателей.

Механизм четырехпозиционного переключателя

Визуально четырехпозиционный переключатель можно определить по четырем винтовым клеммам на корпусе переключателя (в дополнение к зеленому винту заземления). Это означает, что к нему от источника питания подключены два провода под напряжением (или потенциально горячие провода), которые в данном случае являются контактными проводами, идущими от вышестоящего коммутатора в конфигурации цепи.

Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления светильником из всех трех мест, может быть сложным для визуализации. По сути, четырехпозиционный переключатель можно рассматривать как имеющий внутренний механизм в форме буквы «X», который переключает электрический путь вперед и назад между уже установленными путями между двумя трехпозиционными переключателями. Таким образом, он может реверсировать путь, который завершен, чтобы прервать ток (таким образом выключая осветительное устройство), или реверсировать путь, который разорван, чтобы замкнуть цепь (таким образом, включая светильник). Другими словами, четырехпозиционный переключатель служит для открытия закрытого электрического пути или закрытия открытого пути.

Различные конструкции переключателей

Все типы настенных выключателей — однополюсные, трехпозиционные и четырехпозиционные — имеют несколько различных конструкций.

• Классическая конструкция представляет собой простой тумблерный переключатель , в котором механизм приводится в действие простым движением вверх-вниз.
• Распространенным вариантом является кулисный переключатель , в котором тумблер превратился в широкий кулисный рычаг, который поднимается и опускается для размыкания и замыкания цепи.
• Кнопочные выключатели когда-то были обычным явлением в старых домах, но теперь они используются редко, за исключением случаев, когда требуется винтажный вид.
• Диммерные выключатели , доступные для однополюсных, трехпозиционных и четырехпозиционных переключателей, позволяют изменять величину тока, проходящего через цепь, для обеспечения переменной интенсивности света. Эти переключатели используют циферблат, ползунок или механизм сенсорной панели для управления током, проходящим через них.

• Выключатели с подсветкой имеют внутреннюю диодную лампочку, которая светится, когда переключатель находится в положении ON. Это предупреждает вас, когда работает скрытый осветительный прибор, например настенный выключатель, который управляет освещением в подвале или гараже.
• Интеллектуальные переключатели доступны в нескольких типах, чтобы предложить дополнительные функции, такие как работа датчика движения, функции таймера или система голосовых команд, таких как Alexa или Echo.

Ель / Летисия Алмейда

amazon.com

Рекомендации по замене

Если вы хотите заменить один из ваших существующих переключателей новым переключателем, переключателем с таймером или диммером, новый элемент управления должен иметь ту же функциональность, что и переключатель, который он заменяет. То есть для однополюсного настенного выключателя требуется однополюсный диммер или таймер, а для трехпозиционного настенного выключателя требуется трехпозиционный диммер или таймер. Однако четырехпозиционные диммеры и таймеры в настоящее время недоступны. В конфигурациях с четырехпозиционным переключателем вы можете заменить один или оба трехпозиционных переключателя диммером или таймером, но четырехпозиционный переключатель должен оставаться простым тумблером.

Новый переключатель также должен быть рассчитан на напряжение и силу тока, передаваемые по проводам цепи. Рельефная печать на корпусе переключателя сообщит вам, какой уровень тока может безопасно работать с переключателем. Большинство настенных выключателей в жилых помещениях рассчитаны на напряжение 115/125 В и силу тока 15 или 20 ампер.

Если вы пытаетесь произвести замену самостоятельно, важно помнить, что питание никогда не отключается полностью в цепи выключателя, если только вы не отключите питание автоматическим выключателем. Тот факт, что настенный выключатель выключен, а светильник не горит, не означает, что по проводам не подается питание. Лучше всего всегда выключать автоматический выключатель, даже если вы просто заменяете одну или две лампочки. Это устранит возможность того, что кто-то может включить питание прибора, щелкнув выключателем на стене.

Наконец, помните, что действующие электрические нормы теперь требуют, чтобы все настенные выключатели были подключены к заземляющим проводам цепи. Это может немного усложнить установку нового коммутатора, если в старом коммутаторе такого подключения не было. Вам нужно будет придумать способ подключения нового переключателя к системе заземления цепи, что часто означает установку заземляющей косички, соединяющей новый переключатель с оголенным медным заземляющим проводом цепи или с металлической настенной коробкой.

Последнее поколение «умных» настенных выключателей предлагает несколько удивительных функций, но установка может быть затруднена тем фактом, что для этих устройств часто требуется подключение к нейтральному проводу. Корпуса переключателей иногда больше, чем стандартные переключатели, для которых может потребоваться настенная коробка большего размера. Перед установкой убедитесь, что вам действительно нужна функциональность сложного интеллектуального коммутатора.

Если у вас нет хорошего понимания электрических цепей и опыта замены простых электрических приборов, лучше всего вызвать профессионала для замены настенного выключателя.
