Какое давление в мембранном баке системы отопления: какое должно быть и как проверить

Какое давление должно быть в расширительном бачке системы отопления

2969358328

8 мин. на чтение

22.03.2022

Содержание

Какое давление в расширительном бачке считается оптимальным

Как проходит контроль показателей в устройстве

Какое давление в расширительном бачке системы отопления должно быть

Каким должно быть давление в расширительном бачке отопления закрытого типа

Как проверить давление в расширительном бачке отопления

О каких неполадках говорит давление в расширительном бачке отопления

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

Для чего необходим бак в системе отопления

Как увеличить давление в системе в отопления

Как устанавливать расширительный бачок в открытой отопительной системе

Почему давление в системе отопления падает

Почему повышается давление в расширительном бачке котла

Коротко о главном

Система отопления очень важна для комфортного проживания в жилом помещении. Производители предлагают большое количество моделей, которые отличаются по своим характеристикам и функциональным возможностям. Как и все приборы, эта система нуждается в качественной установке и регулировке.

Установленный бак

Какое давление в расширительном бачке считается оптимальным

В техпаспорте устройства можно найти информацию о том, какое давление должно быть в расширительном бачке системы отопления закрытого типа, в том числе и для частных домов. Однако если такой характеристики не имеется, знайте, что оптимальное давление всегда ниже на 0,2 – 0,3 атм, чем рабочее. У невысоких построек напор воздушного потока варьируется от 1,5 – 1,8 атм. Следовательно, давление в расширительном бачке двухконтурного котла варьируется от 1,2-1,6 атм. Давление в расширительном бачке измеряют манометром, который нужно подключить к ниппелю. Он в свою очередь расположен под крышкой, которую надо открутить.

Как проходит контроль показателей в устройстве

Сначала следует прикрепить манометр на ниппель, затем действовать согласно следующей инструкции:

• Выключить электрокотел и подождать несколько минут до полной остановки функционирования.

Устройство прибора

• Закрыть запорную арматуру в том месте, где размещается гидроемкость. Вылить содержимое. Если мембранный резервуар находится в электрокотле, перекрыть подачу жидкости.
• Отсоединить колпак и подсоединить насосный агрегат.
• Закачать воздух до 1,5 атм и подождать, пока из ёмкости не выйдут остатки содержимого.
• Закрыть арматуру и довести значения показателей в емкости до необходимых с помощью специальных устройств.
• Убрать агрегат, надеть колпак, закрыть все отверстия. Наполнить трубы нагрева и проследить за параметрами.

Какое давление в расширительном бачке системы отопления должно быть

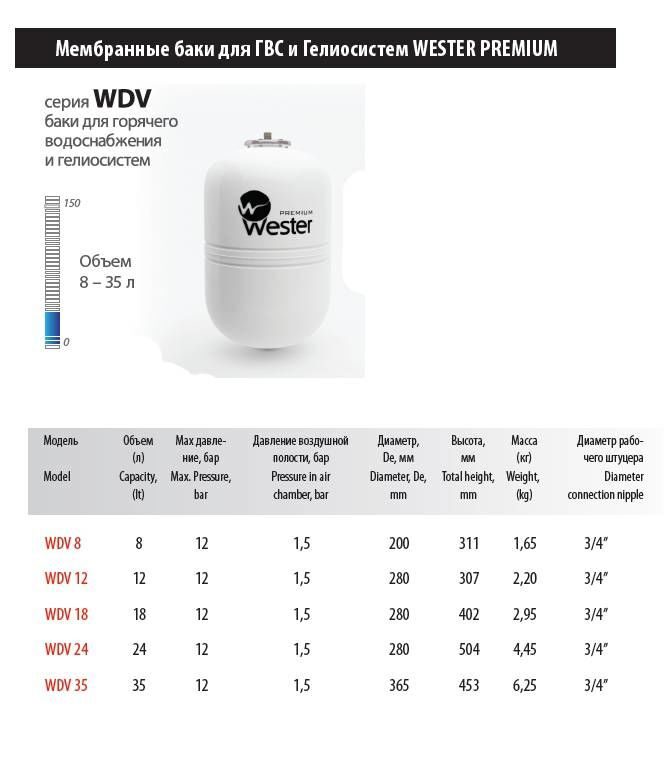

Значение давления в расширительном бачке котла для различных колонок может отличаться. Это связано с различием в оснащении и конструкции. Нормативы определяются изготовителем в техпаспорте агрегата. Чаще всего можно встретить, что показатели напора в новом приборе равны 1,5 атм.

Однако не всегда они подходят для установленной системы отопления, их можно легко сбросить. Для этого в гидроемкости установлен трубопровод (у определенных изготовителей – золотник), которым производят регулировку напора воздуха.

Комплектующие части

Для нормальной работы газового оборудования лучше всего, чтобы в мембранном отсеке величина напора воздушного пространства была равна показателю, который на 0,2 атм меньше, чем в рабочем элементе. Иначе нагретое содержимое не сможет попасть в бойлер.

Каким должно быть давление в расширительном бачке отопления закрытого типа

В маленьких домах используют расширительный бак для отопления закрытого типа установки и давление варьируется от 0,8 до1,0 бар (атм). Важно, чтобы оно не опускалось ниже 0,7 атм, так как аппаратура просто выключиться.

Как проверить давление в расширительном бачке отопления

Самый простой способ для поверки давления – это подключить манометр. Важно! 1 Бар=1 АТМ= 0,1 МПа. Чтобы выровнять силу напора воды, нужно:

• Сделать расчет и отнять 0,2 атм.
• Спустить (иногда накачать) воздух из системы до необходимого показателя.
• Подсоединить бак к трубопроводу и заполнить водой.

Как измерить и отрегулировать напор в расширительном бачке

• Подключить насос и заполнить водой емкость до получения показателей давления использования.
• Включать устройство в первый раз можно только после нагревания воды до предельной температуры.

Важно! Движения должны быть медленными, чтобы не пропустить нужные показатели напора.

О каких неполадках говорит давление в расширительном бачке отопления

При некорректной настройке напора воздуха могут происходить сбои в работе отопительной системы. Например, если расширительный бак перекачан, не сработает функция компенсации. Это произойдет из-за того, что воздух вытолкнет лишний кипяток из емкости, увеличив давление в трубопроводах. При показаниях ниже нормы мембрана не сможет противостоять напору воды, и жидкость заполнит всю цистерну. Вследствие этого повысится температура теплоносителя и сработает клапан предохранения.

Установленный бак

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

При недостаточном давлении система просто не будет включаться. А сильно увеличенное давление послужит причиной разрыва устройства. Избежать поломок можно, предварительно рассчитав подходящее значение давления для прибора.

Для чего необходим бак в системе отопления

Данное устройство служит защитой от гидроударов и возможности образования воздушных пробок. Так как при нагревании воды напряжение и температура внутри бойлера начинает расти, дополнительная цистерна забирает в себя лишнюю воду, которая образовалась при нагреве. После остывания и стабилизации показателей, жидкость возвращается в аппаратуру.

Манометр в работе

Как увеличить давление в системе в отопления

Чтобы привести показатели в норму, нужно сделать несколько шагов:

• Перекрыть доступ воды в контуры.
• Слить жидкость из котла или трубопровода, если бак находится отдельно от системы.
• Взять насос с манометром, подсоединить к ниппелю и накачать воздух. В этот момент должна пойти вода из участка трубы, где был заблокирован проход.
• Когда показатели достигнут цифры в 1,2 – 1,5 атм прекратить накачивать воздушный слой.
• Открыть запорные краны, добавить воздушные потоки в контуры до 1,2-1,5 бар и включить котел.

Теперь аппаратура должна работать хорошо. Если напор опять упадет, стоит провести замену ниппеля в баке. В видео показан процесс проверки и накачки воздуха в расширительный бак системы отопления

Как устанавливать расширительный бачок в открытой отопительной системе

При монтаже открытого типа аппарата стоит учитывать, что бак надо устанавливать в самой высокой точки в контурах нагревания. Также необходимо обратить внимание на то, чтобы не было утечки воздуха из системы. Это приведет к сбоям в ее работе.

Установленная конструкция

Почему давление в системе отопления падает

Самой частой проблемой считается отключение от питания. Вследствие этого аппаратура просто не включается из-за плохого ресурса. Для решения этой проблемы нужно использовать другие точки электропитания. Одним из факторов, почему снижается давление в аппаратуре, является нарушение целостности гидроемкости. Прибор функционирует на антифризе, поэтому при наличии мелких трещин он вытекает. Если напор упал очень сильно, следует обратиться к мастеру. В случае небольшого отклонения в цифрах и нормализации их при запуске, устройство не нуждается в ремонте и им можно спокойно пользоваться дальше.

Какое давление должно быть в расширительном бачке? У закрытого типа аппарата оно должно быть в пределах 0,8 – 1 бар

Почему повышается давление в расширительном бачке котла

Что влияет на давление воздуха в расширительном бачке отопления:

• Маленький объем гидроемкости. Влага при подогреве увеличивается в объеме и при неправильно выбранной емкости жидкость стекает назад. Производится выброс воздуха через гидроклапан, и резервуар уже не способен возместить термическое повышение размера жидкости, как результат – в установке увеличивается показатель напора.
• Проблемы с целостностью резинки в емкости. В данной ситуации жидкость заполнит весь цилиндр, и микроманометр покажет снижение величины напора, в то время как параметры давления в установке будут существенно увеличены. В этом варианте необходима замена емкости или мембраны.

Резервуар стоит перед насосом

• Резервуар стоит сразу после оборотного насосного агрегата. Это может привести к увеличению величины давления. Подобная установка способна стимулировать гидромеханические удары в контуре.
• Быстрое наполнение установки содержимым при запуске.
• Конструкция наполняется из верхней части.
• Проблемы в деталях.
• Крыльчатка оборотного насосного агрегата не герметична и пропускает воздушные потоки.

Важно! Наполнение установки производится из нижней части системы при закрытых кранах. Как установить правильное давление в бачке, рассказано в видео

Коротко о главном

Расширительную цистерну рекомендуется устанавливать совместно с любым газовым котлом. Устройство заберет излишнюю влагу и предохранит от разрушения из-за нагревания воды. При выборе и использовании расширительного бочка стоит обратить внимание на особенности и характеристики прибора, а для увеличения сроков службы стоит следовать советам по эксплуатации. Для понимания, какое давление должно быть в расширительном бачке системы отопления, необходимо изучить техпаспорт устройства или вышеописанные рекомендации.

Сталкивались ли вы с увеличением/понижением давления в расширительном бачке? Как вы решили эту проблему?

Автор статьи Бородин Денис

2969358328

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

какое должно быть в системе закрытого типа, как накачать

Содержание:

Назначение расширительного бачка
Конструкционные особенности и принцип работы
Установка расширительного бака
Причины падения давления
Порядок настройки давления — какое должно быть и как настроить

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

• нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
• важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

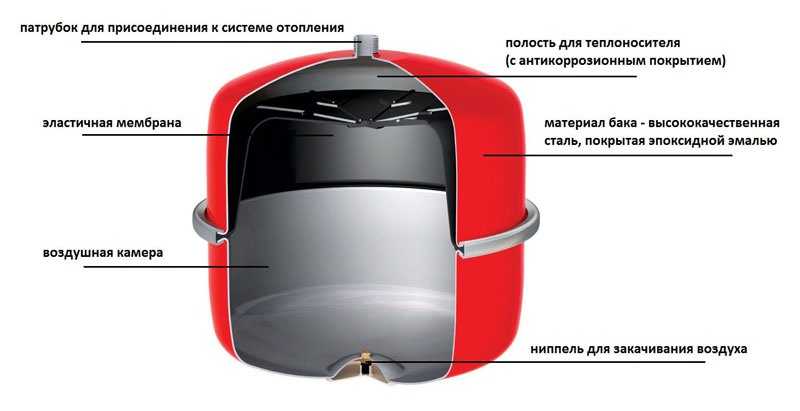

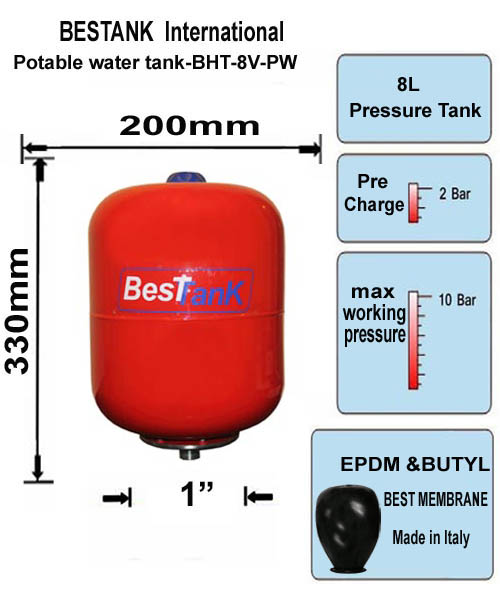

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

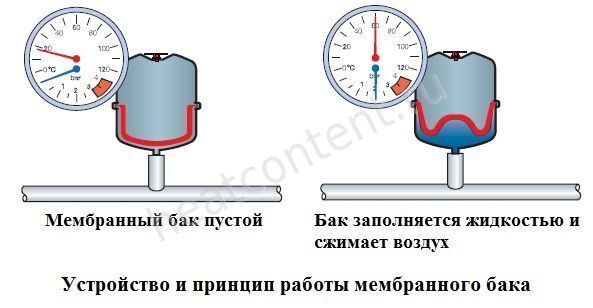

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

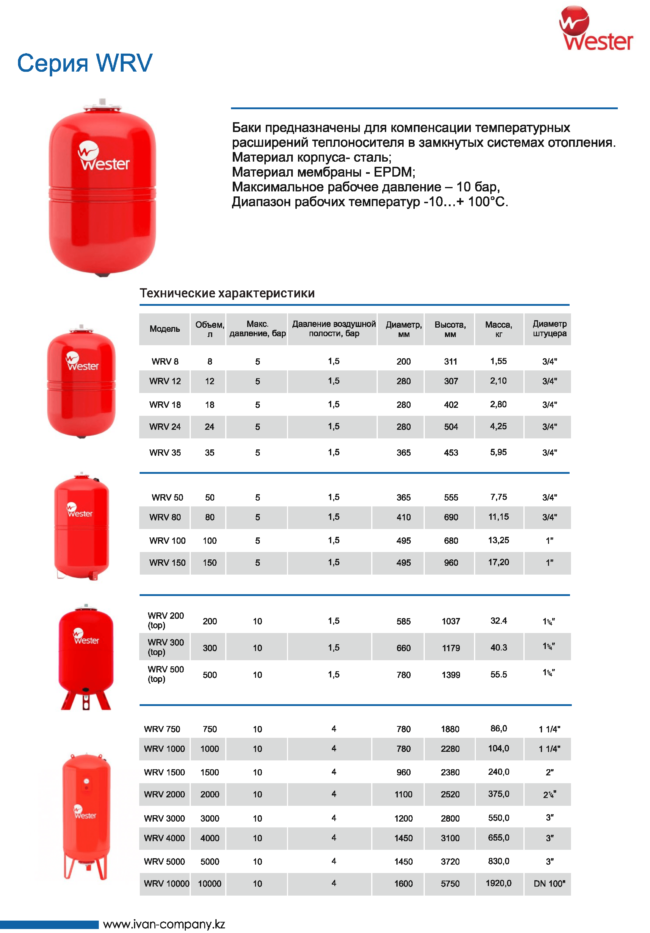

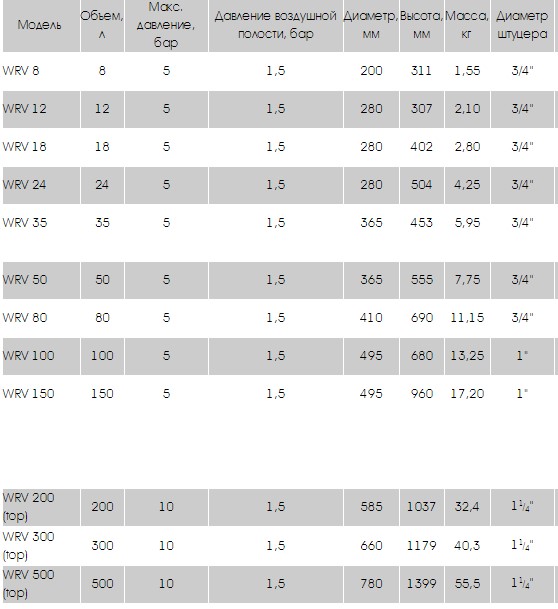

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

1. Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
2. Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Как появились мембранные баки

Опубликовано: 17 мая 2022 г. — Дэн Холохан

В этом выпуске Дэн Холохан делится малоизвестными историями о том, как были изобретены мембранные баки, а также советами, которые пригодятся в работе.



Расшифровка эпизода

Мембранные расширительные баки меньше старых компрессионных баков из простой стали, которые они со временем заменили. Это хорошо, потому что в наши дни котельные более скупы на пространство. О, и мембранные баки кажутся такими беззаботными, не так ли? Ну, по крайней мере, на поверхности они делают.

Концепция этих резервуаров состоит в том, чтобы отделить воздух от воды в системе с помощью резиновой мембраны и предварительно накачать воздушную сторону мембраны до давления 12 фунтов на квадратный дюйм на заводе, потому что это то, что вам нужно в большинстве американских домов.

Теперь о предварительной зарядке. Я видел, как они делают это на заводе Amtrol, и они отлично справляются со своей задачей, но как только эти танки попадают в грузовик, с ними может случиться всякое. Всегда полезно проверить это давление с помощью шинного манометра, прежде чем устанавливать бак на систему. Так же, как и шины вашего автомобиля, давление в топливном баке со временем снижается. Фактически, инженер Amtrol однажды сказал мне, что их резервуары Extrol будут терять воздух через резиновую диафрагму за счет диффузии со скоростью около 1 фунта на квадратный дюйм в год.

Знаете ли вы это? Я этого не знал.

Диффузия — это то, что происходит, когда на одной стороне полупроницаемой мембраны находится больше молекул одного вида, например азота или кислорода, чем на другой стороне этой мембраны. Поскольку резиновая диафрагма представляет собой полупроницаемую мембрану, воздух просто говорит «Извините!» к молекулам каучука и пробирается к той стороне, где есть вода. Оттуда автоматический воздухоотводчик будет выбрасывать воздух из системы. Пресная вода будет поступать, чтобы занять место воздуха, и именно поэтому мембранные баки выходят из строя. Если вы не замените воздух, который выходит в воду путем диффузии, расширяющаяся вода сорвет диафрагму с ее крепления, и предохранительный клапан котла лопнет.

Теперь о полупроницаемой мембране. Вы можете не знать, что это такое, но вы наверняка видели это в реальной жизни и, возможно, через несколько дней после дня рождения вашего ребенка. Если вы надули воздушные шары для большой вечеринки, то есть.

Ты купил дешевые латексные шарики? Да, я тоже. Какое-то время они остаются сытыми, но затем медленно теряют воздух. Это происходит потому, что латекс является полупроницаемой мембраной. Воздух движется прямо, хотя воздушный шар пытается сжаться.

А теперь рассмотрим более дорогие блестящие майларовые шары. Это те, которые клерк подключает к баллону с гелием. Эти вещи остаются наполненными намного дольше, потому что майлар менее проницаем, чем латекс. Конечно, майларовый шар со временем провиснет, но на это уходит больше времени, чем на латексный.

О, а вы когда-нибудь замечали, что материал, из которого делают пакеты для картофельных чипсов, очень похож на майлар? Чем менее проницаема мембрана, тем свежее будет стружка. Вот почему срок годности картофельных чипсов, вероятно, отстает в календаре от вашего срока годности.

Между прочим, это та же самая проблема, которая преследовала индустрию лучистого отопления несколько десятилетий назад. Вот почему многие производители излучающих трубок помещают кислородно-диффузионные барьеры снаружи, а иногда и внутри трубок. Без барьера воздух будет проходить по трубам и воздействовать на стальные и железные части гидравлической системы.

Производители мембранных баков предоставляют вам фитинг Schrader на своих баках, чтобы вы могли проверить и, при необходимости, накачать бак до надлежащего давления для работы. Это давление должно соответствовать давлению заполнения системы плюс несколько фунтов, чтобы у вас было положительное давление в верхней части системы. Если вы заполняете систему до 18 фунтов на квадратный дюйм, потому что здание трехэтажное, вам нужно будет накачать резервуар до 18 фунтов на квадратный дюйм, потому что завод помещает туда только 12 фунтов на квадратный дюйм. И делать это нужно при отключенном от системы баке. Если на другой стороне диафрагмы есть давление воды, когда вы нагнетаете воздух в резервуар, воздух будет сжиматься слишком быстро. Вы будете думать, что у вас правильные настройки, но это не так. Редукционный клапан срабатывает, когда котел нагревает воду.

Много лет назад, когда я посетил Амтрол в Уэст-Уорике, штат Род-Айленд, я спросил об этом предварительном заряде на 12 фунтов на квадратный дюйм. Я думал о друзьях-подрядчиках, которые работают в Брекенридже, штат Колорадо, и других местах на возвышенности Скалистых гор, где давление воздуха намного ниже, чем на заводе Amtrol. Это Род-Айленд 12 фунтов на квадратный дюйм не будет 12 фунтов на квадратный дюйм, когда он поднимется в Скалистые горы.

Они улыбнулись и сказали, что для этого и нужен клапан Шредера.

Так что пользуйся.

Глубоководные резервуары, которые Amtrol производит в настоящее время, появились в 1960-е годы. До этого у них была аккуратная история. Чтобы доказать, что концепция работает, они построили квадратный резервуар из двух заготовок уличного фонаря. Они положили лист резины между двумя заготовками и скрепили все это болтами. Резина отделяла воздух от воды, а клапан Шредера был там со стороны воздуха.

Сработало.

Их первая коммерчески доступная версия танка имела форму летающей тарелки. Они зажали формованную резиновую диафрагму между двумя половинками, а затем обжали края, чтобы скрепить бак вместе. У этого резервуара были приварены ножки, чтобы подрядчик мог прикрутить его к потолочным балкам вместо обычного стального резервуара, который они заменяли. Резервуар не должен был висеть на потолке, но старые привычки тяжело умирают, поэтому в Amtrol решили, что они приспособятся к ожиданиям своих заказчиков-подрядчиков.

В 60-х они придумали форму бака, с которой вы знакомы сегодня. Они используют метод кольцевого обруча, чтобы прикрепить диафрагму внутри этого резервуара. Я видел, как они делают это, и машина, которая делает это, — настоящий зверь. Вы засовываете ему в пасть плоский стальной диск, и, используя сотни тонн давления, он превращает плоский диск в стальной купол. Прочность стали удваивается в результате холодной обработки, в результате чего бак становится легче и прочнее. Когда он ударил меня, он чертовски напугал меня. Это Майк Тайсон среди машин.

Один из ребят из Amtrol рассказал мне забавную историю об их первых цилиндрических баках Extrol. В то время они использовали избыток колесных дисков для производства своих танков. Когда прибыли конкуренты и представили свою версию продукта, Amtrol купила несколько и разобрала их, чтобы посмотреть, что к чему, как сделал бы любой хороший конкурент. Они обнаружили небольшие отверстия, просверленные в стальных обручах конкурента. Эти ребята имитировали то, что они считали необходимой особенностью, но это были всего лишь отверстия для спиц от ободьев детской коляски.

Инженеры. Вы должны любить их.

У первых баков Extrol не было воздушного клапана. Чтобы свести к минимуму потенциальные пути утечки и ускорить производство, компания Amtrol перед сборкой загрузила эти резервуары отмеренным куском сухого льда. При комнатной температуре сухой лед испарялся и производил заряд углекислого газа давлением 12 фунтов на квадратный дюйм.

Но есть такие места, как Брекенридж, Колорадо, и поэтому вы теперь видите на этих резервуарах клапаны Шредера. Нет больше сухого льда.

Что касается определения размеров, то такие компании, как Amtrol, упрощают его. Просто зайдите на их сайт и воспользуйтесь онлайн-калькулятором. Вам нужно знать объем системы в галлонах, разницу давлений между заливным и предохранительным клапанами, а также среднюю температуру воды. Если вы используете жидкость, отличную от воды (скажем, антифриз), вам придется это исправить, но это легко сделать.

И не забывайте проверять давление в баке, когда делаете обслуживание. Однако сначала изолируйте его от системы. В противном случае он попытается вас обмануть. Не позволяй этому.

Надеюсь, вам понравилась эта сказка. И если вы это сделали, пожалуйста, поделитесь им с друзьями. А если вы еще этого не сделали, подпишитесь на этот подкаст. У меня есть еще много историй о мертвецах, которыми я хочу поделиться с вами, и я наслаждаюсь временем, проведенным вместе. Спасибо, что вы есть!

Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.

Комментарии Ваниллы

закрытый и открытый тип системы отопления, контроль параметров

Расширительный бак является очень важным элементом в системе отопления. Предотвращает повышение давления в системе отопления при ее нагреве. Резервуары могут быть открытыми и закрытыми. Открытые резервуары имеют ряд недостатков, которых нет у мембранных резервуаров. Они громоздки, имеют большие потери тепла и не работают под высоким давлением. Мембранные баки более совершенны, и у них нет тех же недостатков, что и у открытых.

• 2 Преимущества мембранных расширительных баков
• 3 Конструкция мембранного расширительного бака
• 4 Выбор мембранного бака
• 5 Расчет объема мембранного расширительного бака
• 6 Монтаж мембранного расширительного бака
• 7 Возможные поломки

Что такое мембранный расширительный бачок

Расширительный бачок является важным элементом в отоплении, ведь он препятствует закипанию теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в различных системах:

• с тепловыми насосами и солнечными коллекторами;
• с автономным источником тепла;
• подключен к сети центрального отопления по независимой схеме;
• с замкнутыми контурами.

Баки мембранные регулируют давление в системе отопления при его повышении и при перепадах давления, что предотвращает аварийно-опасные ситуации и моменты выхода из строя систем отопления.
Расширительный мембранный бак может быть с фиксированной и сменной перегородкой. Первые выполнены с внутренней полостью, разделенной на две части надежно закрепленной мембраной, расположенной по периметру секции.

Баки со сменной перегородкой отличаются от стационарных тем, что теплоноситель находится в мембранном баке и не соприкасается со стальной поверхностью. Сборка и разборка мембраны достаточно проста за счет болтового соединения фланца.

Совет … При установке мембранного бака необходимо надежно закрепить его, т.к. в процессе эксплуатации масса бака увеличивается.

Что такое расширительный бак для закрытых систем отопления

В закрытых системах отопления, где предусмотрена работа насосов, должны быть установлены закрытые расширительные баки. Это сосуд определенного размера, внутри которого находится воздух.

При расширении воды в системе отопления избыточная часть, образовавшаяся в результате этого теплового расширения, попадает в этот резервуар, в котором сжимается находящийся там воздух. Как только жидкость начинает остывать и уменьшаться в объеме, часть воды из резервуара снова поступает в трубы для дальнейшей циркуляции.

Резервуары для расширения теплоносителя можно классифицировать следующим образом:

1. Мембранные. В таких вариантах имеется механическая перегородка между газом и жидкостью в баке. В зависимости от формы мембраны все мембранные баки можно разделить на два подвида:
   С тарельчатой ​​диафрагмой. Такая мембрана крепится к внутренней стенке бака в средней части и может принимать различную форму в зависимости от температуры теплоносителя. Так, если температура теплоносителя достаточно высокая, то он будет давить на эту мембрану с большей силой, в результате чего она приобретает выпуклую форму.
2. С грушевидной мембраной. Такая мембрана повторяет форму самого бака. Между стенкой мембраны и стенкой резервуара имеется небольшое пространство, заполненное воздухом. При этом жидкость не соприкасается со стенками конструкции, что определяет долгий срок службы.
3. Безмембранный. В этом исполнении нет разделителей между жидкой и газообразной фазами, поэтому теплоноситель контактирует с газом или воздухом. Главный минус таких конструкций в том, что снаружи придется устанавливать дополнительные компрессоры, которые будут автоматически накачивать воздух в бак.

На сегодняшний день наиболее распространены мембранные баки.

Преимущества мембранных расширительных баков

Расширительные баки имеют огромное количество преимуществ:

• не загрязняют воду;
• низкие затраты во время эксплуатации;
• простая установка;
• безопасность, надежность;
• установка в любой части дома ;
• невозможность слива воды из бака;
• без потерь тепла;
• минимальная подача воздуха;
• мембраны из натурального каучука и бутила могут использоваться в питьевом водоснабжении;
• используется для любого типа воды;
• удобный в использовании;
• радиатор и бойлер из-за отсутствия контакта между водой и воздухом служат дольше , чем обычно.

Баки мембранные расширительные применяются в закрытых системах отопления и обеспечивают надежную работу котла.

Совет … При выборе мембранного бака следует отдать предпочтение бакам закрытого типа, которые намного лучше открытых.

Назначение расширительного бачка

Расширительный бачок нужен для компенсации давления теплоносителя в системе отопления. Разность давлений возникает из-за изменения его температуры в процессе нагрева, так как его объем меняется в зависимости от температуры.

В закрытые системы отопления используется расширительный бак закрытой герметичной конструкции. Внутри бака эластичная мембрана , которая делит его на две части. Одна из частей бака содержит воздух под давлением, вторая часть пронизана теплоносителем.

Циркуляция теплоносителя в закрытой системе отопления обеспечивается циркуляционным насосом. В открытой системе отопления насос не нужен, а потому в качестве емкости может выступать любая емкость, теплоноситель в которую будет сливаться непосредственно из труб отопления.

Расширительный бак в закрытой системе отопления

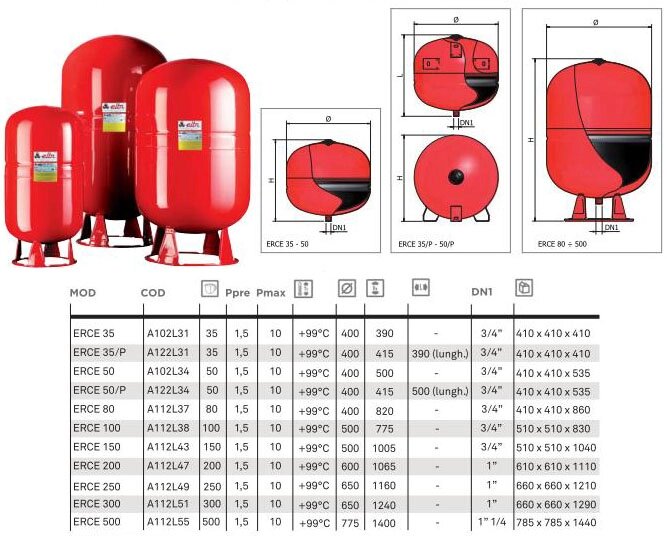

Мембранный расширительный бак

Мембранный расширительный бак — плоский или баллонный металлический корпус , разделенный внутри резиновой мембраной. Одна часть содержит воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха можно посмотреть в паспорте. Другая часть бака в рабочем состоянии будет заполнена водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.
Одним из важнейших элементов мембранного расширительного бака является диафрагма, которая может быть двух типов:

• баллонная;
• диафрагма.

Мембранные клапаны используются в емкостях небольшого объема и не подлежат замене. Баллонный баллон легко заменить при необходимости на , этот тип расширительного бака также более надежен за счет того, что вода находится в мембране и не касается корпуса бака.

Совет … При выборе мембранного расширительного бака необходимо обратить внимание на материал, из которого изготовлена ​​мембрана.

Почему важно начальное давление в расширительном баке?

Я не буду утомлять вас расчетами здесь, а сразу приведу основные цифры. Но сначала объясню, почему важно знать начальное давление в расширительном баке. Вот почему:

— после заполнения системы теплоносителем сам расширительный бачок должен быть заполнен на 25% (0,25 от объема бака), при этом условии остается еще 75% объема бака, который может быть сжат, и , и наоборот, 25% воды может покинуть резервуар. Это условие должно обеспечиваться начальным давлением в баке.

Почему последнее также важно и что произойдет, если бак будет полностью пуст? При любом понижении температуры или небольшой течи теплоносителя давление в системе сразу падает до нуля. Это неприемлемо!

В другом крайнем случае бак полный. При дальнейшем повышении температуры в системе охлаждающей жидкости некуда деваться. Давление будет увеличиваться до тех пор, пока либо не сработает предохранительный клапан, либо не произойдет разрыв в системе.

Поэтому необходимо, чтобы при заполнении системы при комнатной температуре устанавливалось давление в ней (обычно 1,5 атм., так как большинство настенных котлов рассчитано именно на то, чтобы он начал работать). Если это давление не создать, настенный котел просто не запустится. Как правило, при этом начальном давлении в системе бак должен быть заполнен на 25 %.

Выбор мембранного бака

В системах отопления нагрузка на мембрану, как и расширение воды, меняется незначительно, но температура нагрева жидкости может быть около 90°С.

При выборе расширительного мембранного бака, особое внимание следует уделить материалу, из которого изготовлена ​​мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на следующие характеристики мембраны:

• диапазон рабочие температуры;
• длинный срок службы;
• санитарно-гигиенические требования;
• ударопрочность высокая температура;
• динамичность.

Совет … При выборе расширительного мембранного бака необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Установка расширительного элемента

В отличие от системы открытого типа, в которой уровень жидкости в расширителе должен быть выше уровня всей системы, использование герметичного бака не требует выполнения этого условия . Однако существуют правила, регулирующие его расположение.

Например, следует учитывать, что при включении насоса на его выходе создается избыточное давление, а на входе некоторый вакуум. Установка расширителя после помпы компенсирует нехватку жидкости, а это облегчит ее работу. На некоторых газовых котлах бак обычно уже установлен. Другие интересные моменты с другим способом подключения расширителя можно увидеть из этого видео.

Насос устанавливается на входе в котел, что облегчает работу: меньше греется, уплотнения работают при более низкой температуре, чем если бы насос находился на выходе из котла. Если используется двухконтурный котел, то на оба контура устанавливаются расширители, причем на первый используется расширитель на отопление, а на второй – на водоснабжение.

Двухконтурная система

По способу установки баки бывают:

• горизонтальные;
• вертикальный.

В горизонтальных исполнениях на корпусе предусмотрены крепления, они позволят закрепить устройство на стене. Такое расположение дает возможность сэкономить место и имеет эстетичный вид. Баки большого объема изготавливаются только вертикального исполнения, устанавливаются на пол или на подставки.

Для проверки давления в системе устанавливаются индикаторы часового типа. В зависимости от сложности обогрева их может быть несколько. Сам бак отсекается от системы с помощью запорной арматуры, снабженной предохранительным клапаном, ниппелем, через который накачивается воздух обычным велосипедным или автомобильным насосом. В сложных системах отопления используется группа безопасности. Состоит из манометра и аварийного клапана; он отделен от системы запорным клапаном и устройством, предотвращающим случайное закрытие клапана.

Бак и группа безопасности

В процессе эксплуатации необходимо проводить периодический осмотр, он проходит раз в полгода. При плановой проверке выполняются следующие действия:

1. бак осматривается на предмет определить видимые повреждения, нарушение герметизации, отслоение краски, подтеки;
2. измеряется давление на баке при неработающем котле, оно должно соответствовать расчетному;
3. осматривается мембрана.

При обнаружении неисправности ее следует немедленно устранить. При замене компонентов используйте оригинальные или совместимые. Если расширительный бачок длительное время не используется, его необходимо отключить от системы, слить, очистить и просушить.

Расчет объема расширительного мембранного бака

Для определения объема расширительного мембранного бака необходимо определить общий объем системы отопления, который состоит из несколько томов:

• трубопровод;
• нагревательное устройство;
• котел.

Самый простой способ определить необходимый объем бака — рассчитать 10% от общего объема системы отопления. Если он на 500 литров, то вам нужен бак объемом 50 литров.

Если объем расширительного мембранного бака меньше необходимого, это приведет к плохим последствиям. Начнут появляться трещины, по резьбе будет просачиваться горячая вода, а сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет … Если предохранительные клапаны установлены в закрытой системе отопления, можно избежать повышения давления и защитить всю систему.

Установка мембранного расширительного бака

Для установки и подключения мембранного бака к системе отопления потребуются навыки и знания. Не стоит браться за установку бака самостоятельно, если вы не уверены, что все будет сделано правильно.

Для установки потребуются:

• ступенчатый ключ;
• газовый ключ;
• пластиковые трубы;
• разводной ключ.

При установке мембранного расширительного бака в систему отопления нужно быть очень внимательным и внимательным проверить герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто соединяется с трубопроводом который находится ближе всего к котлу . Также необходимо установить предохранительные устройства для предотвращения повышения давления.

При установке бака необходимо учитывать несколько правил:

• установить мембранный бак перед разветвлением;
• в помещении должна быть постоянно температура выше 0;
• точка крепления бака может получить огромную нагрузку, поэтому она должна быть несущей ;
• перепроверьте расчеты перед установкой;
• Если объем бака более 30 литров , то не крепится к стене, а ставится на ножки;
• На выходе из бака установить манометр , а на входе — обратный клапан, если нет насоса.

Совет … Для продления срока службы систем отопления не нужно использовать кислородосодержащую воду и агрессивные газы.

Установка расширительного бака

Аккумулятор можно установить в любом месте системы отопления. Основным условием его установки является наличие при проведении ремонтных работ. Бак может устанавливаться в трубопроводы как прямой подачи, так и обратки теплоносителя. Дело в том, что давление в этих трубопроводах одинаковое, поэтому мембранный бак для отопления будет работать одинаково в обоих случаях.

Не рекомендуется устанавливать рядом с циркуляционным насосом. , чтобы водовороты жидкости не влияли на работу бака. В системе вокруг гидроаккумулятора должна быть запорная арматура. Обычно для этого используются шаровые краны. Это делается для того, чтобы при ремонтных работах бак можно было отрезать от общей конструкции. Обычно рядом с мембранными расширителями устанавливают дополнительные манометры, чтобы было проще контролировать давление и вовремя стравливать избыточное давление.
