Какой диаметр трубы выбрать для отопления
Система отопления — важная составляющая комфортного проживания в доме или квартире. Естественно, если эта система грамотно спроектирована и правильно установлена. На стадии проектирования нужно уточнить такие вопросы, как: какой мощности должен быть котёл, какой диаметр трубы выбрать для отопления, из какого материала должны быть трубы, какая их протяжённость, сколько необходимо радиаторов отопления, как это всё должно быть соединено? Эти и многие другие детали играют важную роль при монтаже в последующей эксплуатации системы.
Диаметр труб для отопления, как и материал, из которого они изготовлены, влияет на общие расчёты: мощности котла, количества и размеров радиаторов отопления. Зная диаметр труб, а также их характеристики, можно учитывать общую теплоёмкость системы, количество жидкости, которая будет в ней циркулировать, скорость её обмена, потери тепла. От диаметра труб косвенно зависит протяжённость трубопровода и тип его прокладки.
Чтобы ответить на вопрос, какой диаметр трубы выбрать для отопления, необходимо учитывать: где будут проложены трубы и в каких условиях, их предназначение (для радиаторов, для тёплого пола), тип отопления (центральное, индивидуальное). Неправильный выбор диаметра труб может привести к снижению общего КПД системы отопления. Если выбирать трубы «наугад», по принципу «чем больше — тем лучше», можно добиться снижения эффективности системы и перерасхода ресурсов. Ведь главная задача хорошей системы отопления — высокий коэффициент полезного действия при низких расходах.
Какой диаметр трубы выбрать для отопления?
Чтобы правильно подобрать диаметр труб, нужно понимать, что обычно труба служит только для доставки теплоносителя к радиаторам отопления, которые и отдают основную часть тепла в комнаты. И только в системах тёплого пола трубы служат нагревательным элементом, производящим обогрев. Чем больший диаметр трубы, тем меньше давление в контуре отопления. Если цифры диаметра слишком большие, эффективность теплоотдачи будет падать.
Среди монтажников отопления существует мнение, что диаметр труб для отопления должен быть как можно меньше. Ведь в таком случае: стоимость материалов будет меньшей, монтировать такие трубы проще, нагрев теплоносителя осуществляется быстрее. Это справедливо, если при этом получаются цифры не ниже расчётных, для каждой конкретной системы. В противном случае увеличивается нагрузка на котёл отопления, возможна вероятность возникновения струйных шумов в трубах и снижения её эффективности.
Чтобы выбрать нужный диаметр труб для отопления, также нужно учитывать помещение, в котором они будут смонтированы. Для частного дома или квартиры в многоэтажном доме с индивидуальным отоплением диаметр трубы может быть одним, для квартиры с централизованным обогревом — другим. Поэтому лучше всего для расчёта воспользоваться специальными таблицами, учитывающими разные параметры. Хорошим инструментом для правильного расчёта являются специализированные калькуляторы на профильных сайтах.
На сегодняшний день для отопления используют металлические (медные, нержавеющие и стальные), полимерные и металлопластиковые трубы.

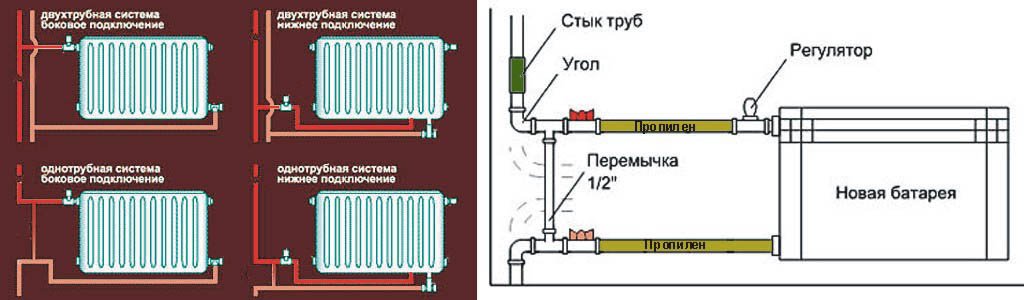

Причём изделия из металлопластика и разных типов полимеров практически вытеснили трубы из металла. Часто даже для замены участков металлических отопительных трубопроводов применяют трубы из полимеров.
Полипропиленовые трубы для отопления относят к категории малых, то есть — до 110 мм в диаметре. Обычно же в системах отопления большинства квартир или домов используют трубы таких диаметров: 20, 25, 32, 40 мм. Реже — больших.
Также необходимо учитывать, что для полимерных труб указывается внешний диаметр. При расчёте нужного диаметра трубы нужно ориентироваться на внутренний, напрямую связанный с пропускной способностью. Для того, чтобы узнать внутренний диаметр, если он не указан, надо от внешнего диаметра отнять удвоенное значение толщины стенки.
Расчет диаметра труб для отопления
Чтобы узнать, какой диаметр трубы выбрать для отопления, необходимо знать:
- примерную скорость потока теплоносителя в системе (например, 0,4; 0,5 метров в секунду),
- расход воды, измеряемый в кг/час,
- мощность теплового потока.
Начинать расчёт стоит с определения тепловой мощности для нагрева определённого помещения. Например, известно, что для отопления 1 м² нужно 100 Вт тепловой энергии (при условии, что высота потолков не больше 3 м). Значит для комнаты в 30 м² нужно 3 кВт тепловой мощности.
Если добавить к этому значению 10 % запаса, получится, что для того, чтобы создать комфортные условия в комнате площадью 30 м², потребуется 3,3 кВт. Такой мощности будут примерно соответствовать трубы диаметров 20 мм.
Естественно, эту цифру нужно проверить, учитывая мощность котла, скорость потока теплоносителя, количество радиаторов. Обычно онлайновые калькуляторы позволяют учитывать эти данные при расчёте диаметра трубы для отопления.
Просмотры: 764
Правильный выбор диаметров труб для магистрали отопления Волкано
Главная » Диаметры труб для тепловентиляторов Волкано
Рекомендуем
-25%
-5%
-25%
Лидеры продаж
-5%
-5%
-25%
-25%
-25%
-25%
-25%
-25%
-25%
Диаметр подающего трубопровода при подключении нескольких тепловентиляторов Volcano должен быть подобран таким образом, чтобы скорость потока воды (теплоносителя) НЕ превышала 2,5 м/с.
Данное требование является следствием компромисса между инвестиционными расходами, связанными с применением трубопроводов определенного диаметра, и эксплуатационными расходами (текущими затратами), связанными с гидравлическим сопротивлением трубопроводов (мощность насосов).
Возможно применение трубопроводов с последовательным заужением трассы, для снижения нагрузки на насосные группы и уменьшения затрат на создание системы отопления в целом (например, в начале 50ПП, далее 40ПП и в конце 32ПП).
Материал труб для системы отопления тепловентиляторов волкано – может быть любой: это могут быть стальные газосварные трубы, медные трубы, трубы из сшитого полиэтилена или полипропиленовые трубы (Рекомендуется выбирать из полипропиленовых труб те, что армированы алюминием, подробнее тут »»» ).
Рекомендуется подбирать оптимальные диаметры трубопроводов в зависимости от количества и типа тепловентиляторов, подключаемых к магистральному трубопроводу, в соответствии со следующей таблицей:
|
Количество тепловентиляторов Volcano VR Mini на 1 ветке |
Макс. |
Диам. труб, дюйм |
|
1 |
0,9 |
¾ |
|
2 |
1,8 |
1 |
|
3 |
2,8 |
1¼ |
|
4 |
3,7 |
1 ¼ |
|
5 |
4,6 |
1 ¼ |
|
6 |
5,5 |
1 ½ |
|
7 |
6,4 |
1 ½ |
|
8 |
7,4 |
1 ½ |
|
9 |
8,3 |
1 ¾ |
|
10 |
9,2 |
1 ¾ |
расход воды,
|
Количество тепловентиляторов Volcano VR1 на 1 ветке |
Макс. м³/час |
Диам. труб, дюйм |
|
1 |
1,3 |
¾ |
|
2 |
2,7 |
1 |
|
3 |
4 |
1 ¼ |
|
4 |
5,3 |
1 ½ |
|
5 |
6,7 |
1 ½ |
|
6 |
8 |
1 ¾ |
|
7 |
9,3 |
1 ¾ |
|
8 |
10,6 |
2 |
|
9 |
12 |
2 |
|
10 |
13,3 |
2 |
|
Количество тепловентиляторов Volcano VR2 на 1 ветке |
 расход воды,м³/час |
Диаметр трубы, |
|
1 |
2,2 |
1 |
|
2 |
4,4 |
1 ¼ |
|
3 |
6,6 |
1 ½ |
|
4 |
8,8 |
1 ¾ |
|
5 |
11,1 |
2 |
|
6 |
13,3 |
2 |
|
7 |
15,5 |
2 |
|
8 |
17,7 |
2 ¼ |
|
9 |
19,9 |
2 ½ |
|
10 |
22,1 |
2 ½ |
| Количество тепловентиляторов |
Макс. расход воды,м³/час |
Диаметр трубы, металл, дюйм |
| 1 | 3,3 | 1 |
| 2 | 6,6 | 1 ½ |
| 3 | 9,9 | 1 ¾ |
| 4 | 13,2 | 2 |
| 5 | 16,6 | 2 ¼ |
| 6 | 19,9 | 2 ½ |
| 7 | 23,2 | 2 ½ |
| 8 | 26,5 | 2 ¾ |
| 9 | 29,8 | 3 |
| 10 | 33,1 | 3 |
Данные по рекомендуемым диаметрам трубопровода, в таблице приведены при условии, что общая длина трубопровода в одну сторону не превышает 40 м. В случае крупных трубопроводных систем, т.
е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды, в сторону увеличения.
Для ПП труб размер больше на 1 значение по сравнению с металлом, например, металл 3/4” – ПП +1 диаметр 32 ПП
Очень часто, приходится экономмить буквально на всем. Данные, которые помогут Вам самостоятельно определить диаметры магистральных труб системы отопления VOLCANO:
Volcano | Волкано — тепловентиляторы водяные © 2014-2022
Расход воды и расчет диаметра трубы
Расход воды и диаметр трубы подробно исследуются в счетах. Системы водяного отопления, индивидуального и районного отопления жилых помещений сегодня, заводского и цехового, тепличного отопления, геотермальная энергия используется для систем отопления.
Необходимая система отопления расход воды , размеры трубы системы отопления (определение диаметра трубы) является первым параметром, который необходимо знать.
По скорости жидкости определяется перепад давления, а также другие параметры, можно уточнить диаметр трубы. Расход воды , температура тепла отопительной системы и температуры обратной воды задаются вычисляются по Уравнению 1.1 ;
м = Q/(ρ × Cp × ΔT) [м³/ч] Уравнение 1.1
здесь;
m [м3/с]: расход воды
Q [кВт]: тепловая потребность
ρ [кг/м3]: плотность воды (таблица 1.1)
CP [кДж/кг ° c]: удельная температура воды (таблица 1.1 )
ΔT [° c]: разница температур обратного трубопровода между
Пример-1. :
Потребность в отоплении 1000 кВт, температура на входе в систему отопления 90°C и температура обратной линии в системе отопления 70°C является потребностью в воде для отопления теплицы;
м = 1000/(972 × 4198 × 20) = 0,0123 [м³/ч] = 0,0123 × 3600 = 44,1 [м³/ч]
в) значения находятся из таблицы 1.1.
Расчет диаметра трубы
Необходимая система отопления Расход воды был рассчитан после определения диаметра трубы, из которой состоит система после того, как расчет назначен в соответствии с шагами.
Принцип Бернулли, поток может возникнуть для данного случая, точка B должна иметь больше энергии. ( Рисунок 1.1 ) Эта разница энергий, трение трубы между жидкостью и внутренними башнями трубы используется для преодоления сопротивления.
Рис. 1.1 – Принцип Бернулли
Полный перепад давления в энергообменной жидкости hf (м). Падение давления зависит от следующих параметров.
L [м]: длина трубы
D [м]: внутренний диаметр трубы
V [м/с]: нахождение в средней скорости жидкости
μ [Па с]: динамическая вязкость жидкости
ρ [кг/м3]: плотность жидкости
KS [м]: шероховатость трубы
Перепад давления, создаваемый сопротивлением жидкости, D ‘Уравнение Арси-Вейсбаха известно как Уравнение 1.2 рассчитывается из.
HF = λ × (L/D) × [(ρ. V²)/2] [Па] Уравнение 1.2
здесь;
HF [Па]: перепад давления
λ [-]: коэффициент трения (диаграмма Муди на рис.
1.2)
L [м]: длина трубы
D [м]: внутренний диаметр трубы
V [м/с]: при средней скорости жидкости (уравнение 1.3)
ρ [кг/м3]: плотность жидкости
Расчет диаметра трубы, Уравнение 1.2 выполняется через использование формы Метода проб и ошибок. Расход жидкости приблизительно соответствует выбранному диаметру трубы; выбранный диаметр трубы и другие параметры, Уравнение 1.2 устанавливает вместо этого. Длина трубы, L, а не 1, вводит в трубу метр гидравлического давления. Системы отопления, рекомендуемый перепад давления в трубе с фасонкой для труб малого диаметра (от труб DN150) 100-200 Па/м, а для труб большого диаметра 100-150 Па/м. довести перепад давления до выбранного диаметра трубы, должен оставаться в пределах рекомендуемого перепада давления. Если перепад давления, возникающий в соответствии с выбранным анкером, рекомендуемый не выбран в диапазоне диаметров путем изменения расчета перепада давления в этом диапазоне снова до.
Скорость нахождения в жидкости рассчитывается по Уравнению 1.
3 .
V = (4 × m)/(π × D²) [м/с] Уравнение 1.3
здесь; V [м/с]: средняя скорость жидкости
м [м3/с]: расход воды (уравнение 1.1)
D [м]: внутренний диаметр трубы
Рисунок 1.2 Диаграмма Муди
расчет диаметра трубы и перепадов давления, относительной шероховатости, числа Рейнольдса, расчет динамической вязкости жидкости, а также других необходимых параметров Пример-1.2 также описаны.
Пример-1.2 :
Потребность в воде для отопления 45 [м³/ч] диаметр трубы системы отопления теплицы? (средняя температура воды 80°С)
1. Итерация (диаметр трубы = DN150, D = 160, 3 мм)
• Скорость нахождения в жидкости рассчитывается из Уравнения 1.3 .
V = (4 × 45)/(π × 3600 × 0,1603 ²) = 0,62 [м/с]
• Коэффициент Рейнольдса основан на числе Рейнольдса Число Рейнольдса рассчитывается по уравнению 1.4
Re = ρ × V × D/μ [-] Уравнение 1.
4
здесь;
Re [-]: число Рейнольдса
ρ [кг/м3]: плотность жидкости (таблица 1.1)
V [м/с]: средняя скорость жидкости (уравнение 1.3)
D [м]: внутренний диаметр трубы
μ [Па·с]: динамическая вязкость воды (таблица 1.1)
Таблица 1.1 – Тепловые свойства воды
Из уравнения 1.4;
Re = 971,82 × 0,62 × 0,1603/(0,355 × 10-³) = 272071 [-]
• Относительный коэффициент трения pürüzlülüğe зависимая относительная шероховатость вычисляется из Уравнение 1.5 .
B. Шероховатость = ks/D [-] Уравнение 1.5
здесь;
KS [м]: Шероховатость трубы (таблица 1.2)
D [м]: внутренний диаметр трубы
Таблица 1.2 – по коэффициентам шероховатости в материале
Уравнение 1.5 den;
B. Шероховатость = 0,045 * 10-³/0,1603 = 0,0003 [-]
• Коэффициент трения, число Рейнольдса (272071) и относительное значение pürüzlülüğe (0,0003) из рисунка 1.
2 λ = 0,016.
• Все эти значения находятся в уравнении 1.2. Вместо этого рассчитывается по падению давления.
HF = 0,016 × (1/0,1603) × (971,82 × ² 0,62/2) = 18,64 [Па/м] очень низкий и меньший, чем указанный выше диаметр, учитывают цифры, которые повторяются до тех пор, пока не будет достигнуто значение, находящееся в пределах диапазона перепада давления.
2. Итерация (диаметр трубы = DN100, D = 107, 1 мм)
V = (4 × 45)/(π × 3600 × 0,1071²) = 1,39[м/с]
Re = 1,39 × 971,82 × 0,1071/(0,355 × 10-3) = 407532 [-]
B. Шероховатость = 0,045 * 10-3/0,1071 = 0,0004 [-]
• Коэффициент трения, число Рейнольдса (407532) и относительное значение pürüzlülüğe (0,0004) из рисунка 1.2 λ = 0,016.
HF = 0,016 × (1/0,1071) × (971,82 × 1,39 ²/2) = 140,25 [Па/м]
Источник: Изобор, izobor.com принимая ваш собственный веб-сайт.Спасибо за информацию и разделяет их.
Теги: мудий • расчет диаметра трубы • относительная шероховатость • число Рейнольдса • учет расхода воды • расход воды
сантехника — Рекомендуемый диаметр трубы ГВС для минимизации времени на нагрев воды в кране
спросил
Изменено 1 год, 1 месяц назад
Просмотрено 539раз
Для новой постройки я проведу трубу от бака с горячей водой к двум ванным комнатам, которые находятся примерно в 40 футах на другой стороне дома.
Одна из целей состоит в том, чтобы избежать ситуации, когда необходимо открыть краны с горячей водой в ванной комнате на несколько минут только для того, чтобы получить первые несколько капель горячей воды.
Я вижу два варианта:
- провести 3/4-дюймовую магистральную линию от бака горячей воды через дом, а затем отсоединить в каждую ванную комнату трубой 1/2 дюйма.
- протяните две трубы 3/8 дюйма от бака горячей воды непосредственно к каждой из двух ванных комнат.
Первый вариант, по-видимому, максимизирует общий поток, но означает необходимость опустошить длинную трубу диаметром 3/4 дюйма до того, как горячая вода достигнет кранов. Второй вариант поможет минимизировать задержку, но меня беспокоит анемичная горячая вода. -поток воды, особенно в душевые
Я хочу избежать циркуляционного насоса
Какой вариант лучше
- сантехника
- горячая вода
11
Я не вижу большой разницы в двух предложенных вами вариантах.
В любом случае у вас есть 40 футов трубы с холодной и теплой водой, которую нужно очистить, прежде чем вы получите горячую воду из бака.
Единственным преимуществом варианта 1 является то, что если вы предполагаете, что обе ванные комнаты будут использоваться одновременно или почти одновременно, то первый пользователь простофиля должен очистить одну длинную очередь, а другая получает горячую воду гораздо быстрее.
С изоляцией было бы лучше, но это все равно не поможет при первом утреннем использовании, она потеряет какое-то количество тепла за ночь, просто будет делать это медленнее.
Лучше всего:
- Рециркуляционный насос, чтобы линия всегда была заполнена горячей водой. Это несколько неэффективно, так как у вас регулярно работает насос, и вы выкачиваете горячую воду из резервуара, позволяя ей остыть до заданного значения, а затем перекачиваете ее обратно, чтобы заменить ее свежей горячей водой. Кроме того, вы исключили это.
- Проточные водонагреватели для мест использования.
- Если вы проложите одну линию, а затем тройник, вы можете поставить нагреватель прямо перед тройником. Вы все равно подождите несколько минут, пока в оставшейся линии не закончится холодная вода, но это будет гораздо меньше времени.
- AIUI, вы можете поставить его на горячую линию, и он будет нагреваться только в том случае, если температура поступающей воды ниже температуры отключения. Таким образом, он мгновенно дает вам горячую воду, но отключается, как только вы получаете горячую воду из (газового, верно? :D) нагревателя основного резервуара.
2
Одним из решений является прокладка контура от бака к каждому крану и обратно к баку, с хорошей изоляцией и с небольшим насосом, управляемым в зависимости от потребности в расходе. мгновенный.
Меньше отходов и при необходимости подумайте о контроле температуры.
3
Вариант рециркуляционного насоса:
- Вам понадобится рециркуляционная труба, а также провода управления
- Нажатие кнопки в месте использования (может быть, дополнительных кнопок в другом месте?) запускает таймер, который запускает рециркуляционный насос на несколько минут
Горячая вода, без сточных вод и не имеют такого же уровня потерь тепла из труб, когда они не используются.
