Что такое глубина заложения фундамента

Планируя постройку дома, не всегда имеется возможность воспользоваться услугами профессиональных проектировщиков. Частным застройщиком самостоятельно приходится решать комплекс вопросов, связанных с проектированием. На этом этапе важно правильно выбрать фундаментную базу, а также определить ее параметры, в том числе и глубину фундамента.

Глубина заложения фундамента – это уровень расположения подошвы основы относительно нулевой отметки. Определяя величину параметра, изучите особенности строительной площадки, проанализируйте характер грунта, рельеф местности, учтите конструкцию возводимого здания и климатические условия.

От правильно выполненных расчетов зависит:

• срок эксплуатации строения;
• концентрация влаги в помещении;
• устойчивость коробки здания;
• целостность стен;
• комфортный микроклимат внутри постройки.

При поверхностном подходе создается впечатление, что определение глубины заложения – простая задача. Однако существует определенная методика, с которой следует детально ознакомиться.

Стандартная формула для расчет глубины заложения фундамента:

Hp = mtmHн, где:

• Hн — глубина промерзания грунта.
• mt – 0,7-1, коэффициент влияния тепла здания на промерзание грунта у наружных стен.
• m – 1,1, коэффициент условий работы.

Глубина заложения фундамента – определяющие факторы

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

• геологические аспекты;
• воздействие климатических факторов на глубину фундамента;
• влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

• выполнить мероприятия по анализу почвы на участке строительства;
• изучить ландшафт, а также тщательно расчистить строительную площадку;
• разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

• характер грунта на различной глубине;
• среднестатистический объем осадков на протяжении года;
• уровень расположение водоносных слоев;
• глубину замерзания почвы;
• колебания высоты и особенности рельефа на стройплощадке.

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

• особенностей здания, заложенных в проекте;
• массы строения;
• наличия цокольного помещения;
• уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

• для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
• при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Характер почвы оказывает серьезное влияние на глубину заложения фундамента. Чтобы правильно выполнить расчет глубины заложения фундамента следует квалифицированно определить тип почвы.

Для каждого вида грунта уровень замерзания отличается:

• сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
• среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
• не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

На склонность грунта к морозному пучению влияют следующие факторы:

• концентрация влаги в почве;
• уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

• усадка строения;
• появление трещин на стенах;
• нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Возможны следующие варианты:

• мелкозаглубленный или глубокозаглубленный ленточный фундамент;
• столбчатое основание в виде свай или железобетонных колонн;
• плитная конструкция основы строения.

При правильном определении уровня закладки основы, данные виды оснований имеют повышенные показатели надежности, и обеспечивает высокую несущую способность. Рассмотрим особенности различных типов оснований, и изучим рекомендации профессионалов.

Глубина заложения фундамента – рекомендации для различных видов оснований

Каждый вид фундамента имеет свои конструктивные особенности. Фундаментные основы предназначены для строительства зданий на определенных видах грунтов с разной степенью пучинистости. Вместе с тем для различных видов фундаментных оснований имеются проверенные на практике общие рекомендации. Они помогут правильно выполнить расчет глубины заложения фундамента для одноэтажного строения, двухэтажного дома, подсобной постройки, гаражного помещения или бани.

Профессиональные строители рекомендуют обратить внимание на следующие моменты:

• минимальное расстояние от нулевой отметки до фундаментной подошвы должно составлять 50 см. При осуществлении строительства на скальных породах допускается уменьшенная глубина заложения;
• одинаковый уровень расположения фундаментных подошв рядом находящихся строений. Это обеспечивает устойчивость зданий и предотвращает непредвиденные деформации;
• высотный перепад между подошвой основания и несущим слоем почвы должен составлять не меньше 10–20 см. Это позволит передать нагрузку от массы строения на твердую грунтовую основу;
• желательно производить закладку фундамента выше зоны прохождения водоносных слоев. В таком случае отпадет необходимость в сооружении дренажной системы;
• при выполнении строительных мероприятий на площадках со слоистыми грунтами, основание должно опираться на почвенные слои с одинаковой степенью сжатия. Это предотвратит неравномерную осадку частей здания;
• глубина заложения фундамента должна превышать уровень замерзания почвы на 15–20%. Это позволит избежать отрицательного влияния на фундаментную основу морозного пучения и предотвратит усадку строения.

Нецелесообразно рыть котлован, траншею или приямок с повышенной глубиной. Это не повысит надежность основы, вызовет перерасход строительных материалов, а также увеличит площадь поверхности, на которую будет оказывать отрицательное влияние подземные воды и пучинистые почвы.

Остановимся детально на особенностях каждого вида фундамента.

Основа ленточного типа

Основание ленточного типа пользуется популярностью в частном строительстве. По сравнению с цельными железобетонными плитами, ленточная конструкция требует меньших денежных расходов и трудовых затрат. Основа ленточного типа выполнена в виде бетонного контура, усиленного стальной арматурой. Он повторяет конфигурацию стен и внутренних перегородок здания. Железобетонная лента воспринимает нагрузки от массы здания и равномерно распределяет их на почву через поверхность фундаментной подошвы.

Область применения данной конструкции:

• однородные почвы;
• слабопучинистые грунты.

На влагонасыщенных и неоднородных грунтах, а также глинистых почвах не рекомендуется сооружать основу ленточного типа.

Глубину заложения железобетонной ленты определяют по следующим параметрам:

• степени промерзания грунта;
• уровню подземных вод;
• концентрации влаги в почве.

С повышением глубины промерзания и близости расположения водоносных слоев повышается вероятность морозного пучения грунта, оказывающего отрицательное влияние на прочность основы.

С целью уменьшения влияния этих факторов производится заложение фундамента на различную глубину:

• низ мелкозаглубленной основы, расположенной на малопучинистых почвах, располагается на расстоянии 50–60 см от нулевой отметки;
• подошвы среднезаглубленного и глубокозаглубленного оснований располагаются на уровне от 75 см до 150 см в зависимости от типа почвы.

В условиях холодного климата и северных районов предельный уровень заглубления не превышает 1,8–2 м.

Фундамент столбчатой конструкции

Столбчатая основа используется для одноэтажных строений, имеющих небольшой вес. Ей отдают предпочтение в ситуациях, когда необходимо при небольшом уровне затрат соорудить легкий фундамент. Конструкция представляет собой группу опорных колонн, которые изготовлены из железобетона. Они устанавливаются на угловых участках здания, а также в зонах пересечения капитальных стен и внутренних перегородок. Для повышения нагрузочной способности оголовки опор объединяются железобетонным ростверком.

Достоинства конструкции:

• дешевизна;
• простота обустройства;
• возможность сооружения на проблемных почвах.

Столбчатые опоры формируются из кирпича или путем бетонирования. В нижней части опорных колонн формируется песчано-гравийная подушка.

Имеются определенные ограничения:

• не рекомендуется сооружать столбчатую основу на почвах, склонных к сдвигам;
• запрещается использовать железобетонные столбы для опор тяжелых строений;
• нельзя строить здания на слабонесущих торфяных и глинистых почвах.

Глубина заложения столбчатых опор – 0,2–0,3 м ниже уровня промерзания. Средняя глубина столбчатой основой для одноэтажного строения из кирпича, сооружаемого на стабильном грунте, составляет 80 см.

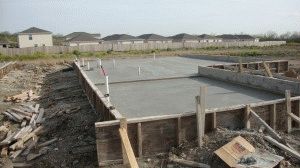

Плитное основание

Цельная железобетонная плита отличается повышенным запасом прочности, высоким уровнем надежности и длительным периодом эксплуатации. Однако она требует повышенных трудовых и денежных затрат на ее сооружение. Плитный фундамент снижает воздействие массы здания на грунт и популярен на слабых почвах.

Уровень заглубления монолитной плиты из армированного бетона различный:

• мелкозаглубленная плита закладывается на предварительно уплотненную гравийно-песчаную подушку на глубину 0,2–0,5 м;
• расстояние от нулевой отметки до нижнего края глубокозаглубленной фундаментной плиты может достигать одного метра.

Принятие решения о глубине фундамента производится индивидуально, с учетом массы строения, особенностей почвы и климатических условий.

Подводим итоги

Самостоятельное определение глубины заложения фундамента – серьезная и ответственная задача. Главное правило при выполнении расчетов – грамотный подход, который обеспечит устойчивость оснований и долговечность строений. Желательно воспользоваться услугами профессиональных проектировщиков и опытных строителей, которые учтут все факторы и правильно рассчитают глубину фундамента.

Произведение расчетов, какой ширины должен быть фундамент

При постройке своего собственного дома необходимо помнить о такой важной вещи как правильно сделанная основа. Это связано с тем, что здание будет оказывать давление на фундамент и в том случае если основа слабая, здание будет деформировано, а возможно и разрушено. Перед началом строительства стоит узнать, какой ширины должен быть фундамент, на какую глубину его нужно закладывать, и какую нагрузку выдерживает основа.

Первый шаг к мечте

Чтобы приблизиться к своей мечте, и построить собственный дом, нужно подготовить участок к проведению работ. Сначала нужно избавиться от всех деревьев и кустов, которые находятся по периметру строительного участка. На следующем шаге избавляемся от верхнего слоя почвы, так как, скорее всего он плодородный.

После очистки территории нужно позаботиться о том, чтобы поверхностные воды отходили в сторону и не скапливались на строительном участке. Теперь согласно ранее составленному плану необходимо самостоятельно нанести разметку на участок. Чаще всего строящееся здание привязывают к какому-нибудь объекту. В качестве пунктира может выступать рядом стоящая постройка или дорога.

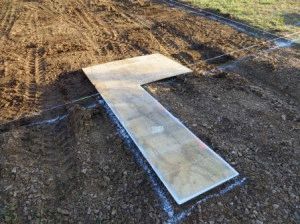

Разметка фундамента дома

Перейдя непосредственно к разметке, нужно заняться внешними стенами. В качестве разметки можно использовать колышки, изготовленные из металла или дерева.

Когда колья вставлены по углам, по периметру нужно установить обноску. Она поможет при сооружении здания. Обноска – это брусок, прибитый к двум кольям. Важно установить обноску так, чтобы она препятствовала работе.

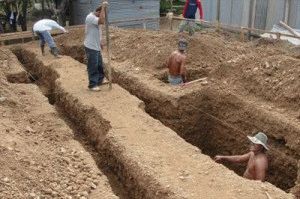

Второй этап строительства

Закончив с разметкой территории, нужно переходить к следующему этапу. На этом шаге работ нужно вырыть траншеи. Глубина фундамента будет зависеть от вида грунта, с которым придется работать. Что касается формы траншеи, в которую заливается фундамент, то она также будет зависеть от типа почвы. Если грунт имеет плотную структуру, тогда траншея будет вертикальной. В других случаях траншея копается в виде трапеции, чтобы избежать осыпания почвы.

Существует несколько стандартных размеров траншеи:

1. В песчаной почве глубина должны быть равна 1 м;
2. В глинистой почве глубина достигает 1,5 м;
3. В супеси максимальная глубина равна 1,25 м.

Бывают случаи, когда инструкция по установке основы рекомендует изменить глубину. Если это сделать, тогда придется устанавливать дополнительную опалубку или можно вырыть траншею в виде трапеции.

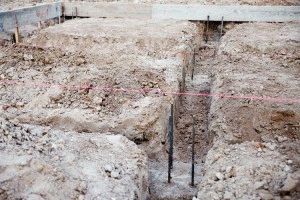

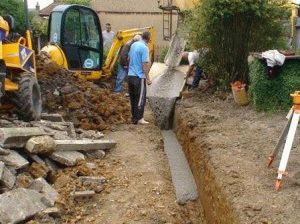

Траншея для фундамента и её наполнение

Чтобы избежать обваливания траншеи из-за влияния погодных условий, необходимо сразу приступать к укладке основы. Если на маленьком участке строится большой дом, тогда нужно вырыть траншею только на половину периметра. Когда ров будет залит ростверком, можно заняться остальной частью. Такой подход связан с размерами участка. Излишки земли некуда убирать.

Если же по некоторым причинам было решено заниматься фундаментом в другой день, рекомендуется ров не докапывать до конца примерно на 10 см. Это поможет сохранить характеристики несущего грунта, если в траншею попадет дождь.

Категорически запрещается досыпать в ров ранее выкопанную землю. Если это сделать, то в будущем начнется неравномерная усадка основания, а это повлечет за собой раскол дома.

При необходимости выравнивания дно рва нужно использовать песок, гравий или качественный уплотнитель. Самым лучшим вариантом является использование кирпичной кладки, которая заливается бетоном.

Влияние глубины будущего фундамента на строительство

Многие малоопытные строители считают, что прочность дома будет лучшей, если глубже установить основу. К сожалению, это ошибочное мнение. Стоит помнить о таком природном явлении как промерзание бокового грунта. При низкой температуре он начинает пучиться. Тем самым воздействует на стенки фундамента.

Если был произведен глубокий монтаж основы дома, тогда при пучении вся основа будет разделена пополам. Нижняя часть останется в земле, а верхняя будет приподнята к верху. Это случается тогда, когда основа изготовлена из кирпичей, камней или блоков. Также может влиять масса дома. Если она слишком маленькая, то будет должным образом воздействовать на основу.

Чтобы предотвратить пучение грунта, лучше всего утеплить отместку. Лучше использовать пенопласт, керамзит или пумпан. Также вместо утепления подойдет каркас из металла, который будет связывать стенки фундамента. Каркас нужно размещать по всей высоте.

Производим расчеты

Чтобы определить какой шириной должен быть фундамент, необходимо произвести расчеты. Любая почва воспринимает нагрузку, которую оказывает здание.

Чтобы произвести правильные расчеты, важно знать о двух основных параметрах:

• Вес здания рассчитывается вместе с мебелью и снеговой нагрузкой. Это сделать не сложно. Нужно потратить немного времени, и расчет будет выполнен.
• Тип несущего грунта. Так как существует несколько типов грунта, то стоит знать, что все они имеют различную несущую способность.

Теперь можно перейти непосредственно к расчетам. В качестве примера возьмем двухэтажное здание. Расчет дома будем производить без учета подвала. Лучше всего все расчеты производить в килограммах и сантиметрах.

Определим приблизительный вес кровли:

Расчёты веса дома

1. Крыша изготовлена из дерева, поэтому ее вес будет равен приблизительно 3000 кг;
2. Кровля будет изготовлена из металлочерепицы, поэтому она составит 800 кг;
3. Ветровая, а также снеговая нагрузка имеет относительно небольшую массу, поэтому будем считать, что она равна 2000 кг.

Из всего этого следует, что общая масса крыши будет равна 5800 кг.

Теперь стоит рассчитать вес коробки дома, которая будет изготавливаться своими руками:

• Для строительства коробки понадобится приблизительно 15 тысяч кирпичей. Вес одного кирпича составляет 4 кг. Умножаем массу на количество кирпичей: 15000*4 в итоге получаем 60 тысяч кг;
• При строительстве будет использовано приблизительно 2,5 тысяч ракушечника, один блок которого весит около 15 кг. Умножаем массу на количество: 15*2500 в итоге получаем 80700 кг;
• Для изготовления перегородок и капитальных стен будет использовано 12 тысяч красных кирпичей. Вес одного кирпича составляет 3,8 кг. Умножаем массу на количество: 3,8*12000 получаем 45600 кг;
• Перекрытие дома изготавливается из железобетонных плит в количестве 34 штук. Вес одной плиты равен 2200 кг. Умножаем массу на количество: 2200*34 получаем 74800 кг;
• Вес ракушечника и раствора для укладки кирпича равен 63 тысячи кг;
• Вес мебели и оборудования приблизительно равен 5 тысячам кг.

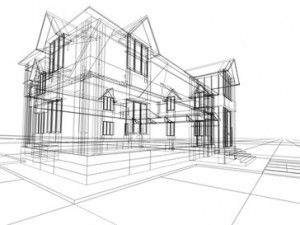

Проектирование строительства

Сложив все полученные результаты, получается, что масса коробки здания будет составлять 329100 кг.

Теперь необходимо произвести расчет массы фундамента и цоколя:

• Для строительства цоколя потребуется приблизительно 6,5 тысяч кирпичей. Вес одного красного кирпича составляет 3,8 кг. Умножаем массу на количество: 3,8*6500 получаем 24700 кг;
• Для основы будут использованы фундаментные блоки в количестве 20 штук. Фундамент выкладывается в два ряда. Вес одного блока составляет 1600 кг. Значит, 20*2*1600 получаем 64 тысячи кг;
• Вес ростверка, изготовленного из бетона, составляет 15840 кг;
• Раствор для кирпичей будет весить 1040 кг;
• Используемая арматура для ростверка весит 500 кг.

В итоге получается, что масса фундамента и цоколя составит 106080 кг. Общий вес здания с округлением составит 441000 кг.

Теперь нужно узнать, какая будет минимальная ширина подошвы. Чаще всего ширина подошвы будет совпадать с шириной используемого блока. Размер блока составляет 50,0 сантиметров. Длина всего периметра равна 4800 сантиметров.

Умножим периметр на ширину блока, получим площадь опоры дома, которая составит 240 тысяч квадратных сантиметров.

Если здание строится на почве, содержащей глину, тогда можно предположить, что ее пластичность равна 2 килограммам на кв. сантиметр. Поучаем, что площадь сооружения равна 480 тысяч килограмм на 1 кв. сантиметр.

Зная все эти характеристики, можем узнать запас прочности. Отнимаем от максимально допустимой нагрузки массу всего дома: 480000-440989 получаем 39011.

Из всего этого следует, что размер фундамента имеет ширину 50 сантиметров, а запас допустимой массы 39 тонн. При желании можно добавить нагрузку, которая будет не более 39 тонн.

Глубина заложения ленточного фундамента под дом, расчет и заливка

Таблица промерзания грунта по всей России

В данной таблице вы найдете толщину промерзания земли по всей России. Чтобы ею воспользоваться для начала определите тип почвы. После чего заходим в таблицу и ищем свой регион и сопоставляем его со своим типом. Заливка ленточного фундамента, ниже глубины промерзания должна быть, то есть не менее 15 см. Исходя из этого, необходимо к значениям в таблице прибавить 15 см. Это и будет толщина заливки основы для одноэтажного дома. Промерзание почвы предоставлено в таблице (данное наблюдение происходило периодом не менее 10 лет).

Для начала необходимо найти свой город либо регион, и сопоставить его с типом земли на вашем участке.



заглубленный, мелкозаглубленный, определение, рекомендации СНиПа, расчет уровня промерзания грунтов

Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.

Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:

• глубокого заложения;
• мелкого заложения или незаглубленные.

  Типы ленточных фундаментов по глубине заглубления

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки.  В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна  компенсировать возникающие перекосы.

Предварительные изыскания

Содержание статьи

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров

Что можно увидеть в разрезе:

• Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
• Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
  • Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
  • Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
  • Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков врегионе.
  • Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

    Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от уровня грунтовых вод

Все особенности проектирования описаны в СНиП 2.02.01-83*. Обобщенно все можно свести к следующим рекомендациям:

• При планировании на скальных, песчаных крупной и средней крупности, гравелистых,  крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня  расположения подземных вод не зависит.
• Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой. Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
• Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

  Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты  в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунтов

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Но это  — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью.  Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

D_fn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

• для крупнообломочных грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для сыпучих песков 0,28;
• для глин и суглинков он равен 0,23;

M_t — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

Расчет промерзания грунта будет таким:

1. M_t=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
2. D_fn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.

В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

На какую глубину копать фундамент

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва  должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент

При этом учитывайте следующие рекомендации:

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами  мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленый фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

95 фото оптимальных соотношений и грамотного расчета

Если вы задумали построить дом или небольшую хозяйственную постройку, то в любом случае первое что необходимо предпринять – это разработка проекта с учетом всех конструкционных особенностей будущего сооружения. При этом необходимо иметь представления о требуемых характеристиках и свойствах основания постройки, в качестве которого выступает фундамент.

Проект обязательно должен содержать данные о его ширине, глубине заложения, размерах подошвенной части и применяемом материале.

Не менее важным и значимым параметром является размер высоты фундамента над уровнем поверхности земли, на котором некоторые пытаются сэкономить средства. Вот на этот вопрос мы сегодня и попробуем ответить, какая должна быть высота фундамента?

Поиск золотой середины

Фундаментальная основа, как правило, требует значительных вложений, что составляет ощутимую долю всех финансовых вложений в строительство дома. В результате чего и возникает желание немного сократить их за счет высоты фундамента.

При расчете ширины и глубины заложения основания, в итоге получаются необходимые их значения, руководствоваться которыми нужно во время выполнения работ.

Вначале стоит определить уровень промерзания грунта, так как фундамент необходимо заглублять ниже этой величины, чтобы избежать давления промерзлого грунта. В противном случае может появиться вспучивание.

При сооружении верхней части используют доступные материалы для строительства и диапазон высоты может быть различным.

Факторы, влияющие на высоту

Верхняя часть фундамента является защитной оболочкой строения от влияния внешних климатических условий, перепадов температуры и влаги.

Чтобы ответить на вопрос, как рассчитать высоту фундамента, нужно, собственного говоря разобраться, зачем его устраивают над поверхностью земли:

• во-первых, верхняя часть выполняет миссию цокольного элемента, хотя это немного сокращает достоинства конструкции в сравнении с цельной;
• во-вторых, обеспечивается дополнительный защитный слой стен от проникновения влаги, несмотря на существующую отмостку. В этом случае промежуточный слой просто необходим. Минимальная высота надземной части фундамента допускается не менее 200 мм;
• в-третьих, наличие подвального помещения дома также является значимым моментом при расчете размера фундамента над уровнем земли, заложенной в проекте;
• в-четвертых, при свайных или столбчатых видах фундамента высота должна быть не менее 200 мм. В этом случае пучины не смогут повлиять на конструкцию дома. Если будет присутствовать уклон, то величину стоит немного увеличить;
• в-пятых, не стоит сбрасывать со счетов усадку дома, этот фактор обязательно нужно учесть при расчетах;
• в-шестых, надземная часть фундамента защищает стены от разрушения. К тому же это очень актуально, если сооружение деревянное. Поэтому в исключительных случаях допускается максимальная высота фундамента.

Соотношение параметров фундамента

При возведении дома на практике соотношение высоты и ширины верхней части фундамента составляет – 1:4.

В устройство традиционного мелкозаглубленного фундамента не входит сооружение цокольной поверхности. В этом случае, чаще всего, высота надземной части равна заглубленной. Более часто используется вариант наоборот.

На строительном участке с обычными характеристиками земли, предпочитают обустраивать фундаменты с глубиной заложения и высотой надземной части равной величины, которая составляет 0,5 м и не более.

Формирование ровной поверхности

Выровнять поверхность основания помогут следующие способы:

• сооружение новой опалубки и заливки бетоном для корректировки дефектов на фундаменте;
• обкладка кирпичом наружной стороны фундаменты устранит мелкие неровности;
• использование сетки рабицы, которая надежно закрепляется и покрывается штукатуркой;
• теплоизоляционные материалы скроют мелкие погрешности с внутренней стороны;
• при помощи кирпичной кладки вы получите идеальную ровность поверхности.

Итоги

Значительная высота надземной части фундамента обеспечит сохранность заглубленной части, однако оптимальная высота для фундамента должна составлять 40 см.

Устройство гидро- и теплоизоляции защитит фундамент от влияния влажной среды и сохранит целостность арматуры каркаса.

Фото фундамента разной высоты

Также рекомендуем посетить:
