Какой глубины должен быть фундамент под гараж

20 Декабрь 2017      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:   2403

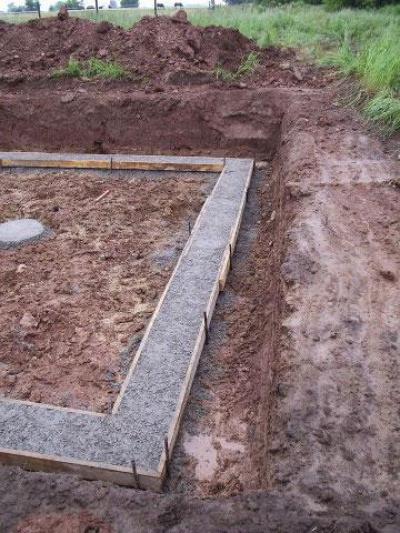

Фундамент для гаража

Основным назначением гаража является защита транспорта от осадков и ветра. Однако высокая влажность в этом строении может причинить не меньший вред «железному коню». Чтобы избежать этой проблемы, необходимо выстроить качественное и надежное основание для гаража.

Чтобы продлить срок службы гаража, необходимо правильно рассчитать основные параметры фундамента. В частности речь идет о глубине основания и его ширине.

Факторы, определяющие глубину заложения фундамента

При выполнении расчетов глубины фундамента под гараж важно принимать во внимание следующие факторы:

Глубина фундамента

  • Тип грунта.
  • Материал, используемый при возведении стен.
  • Уровень промерзания почвы.
  • Глубина залегания грунтовых вод.
  • Конструктивные особенности строения.

Каждый параметр, учитывающийся при расчетах, следует изучить очень внимательно.

к оглавлению ↑

Тип грунта на строительном участке

Любому строителю известно, что прочное и надежное основание можно построить только на твердом устойчивом грунте. Из этого следует, что тип грунта является основным фактором, влияющим на глубину заложения фундамента под гараж.

Крупнообломочные, щебневые, гравийные грунты, а также песчаная почва можно назвать достаточно устойчивыми, поэтому подошва фундамента может располагаться на глубине 80 см.

Глинистые и торфяные почвы, а также суглинки, способны задерживать влагу. При отрицательной температуре эта влага замерзает, что приводит к пучению грунта. В результате происходит выталкивание бетонного основания. В теплый сезон почва оттаивает, и фундамент возвращается в прежнее положение. Такое сезонное движение становится причиной быстрого разрушения любого строения, в том числе и гаража. Поэтому очень важно на таких почвах увеличить глубину заложения фундамента до 150 см. Вы можете прочитать подробную статью, опубликованную ранее, о том, как строить фундамент на торфе.

к оглавлению ↑

Грунтовые и сезонные воды

Рассчитывая глубину фундамента под гараж, важно принимать во внимание уровень залегания грунтовых вод. Они размывают бетонное основание, в результате чего появляются трещины в толще фундамента, он постепенно деформируется и разрушается. Поэтому нижняя часть фундамента под гараж должна находиться выше уровня грунтовых вод примерно на 50 см.

Сезонные природные осадки, в частности талые и дождевые воды, также отрицательно воздействуют на фундамент. Для устранения этой проблемы обустраивают дренажную систему, которая отводит от фундамента поверхностные воды. Читайте более подробно о дренаже плитного фундамента.

к оглавлению ↑

Промерзание грунта

При расчете фундамента под гараж учитывается глубина промерзания грунта. Этот параметр имеет определенное значение для каждого региона. Точный расчет проводится следующим образом: из специальных таблиц берут данные об уровне промерзания грунта для определенной местности и добавляют к этому значению 20%. К примеру, почва в регионе промерзает на глубину 1,2 метра, следовательно, фундамент закладывают на глубине: 1,2+20%=1,44 метра. Округляя полученное значение в большую сторону, получаем, что для данной местности глубина заложения фундамента составляет 1,5 метра.

Из выше сказанного можно сделать вывод:

Уровни промерзания грунта

  • Глубина фундамента под гараж на участке с глинистым грунтом и близком расположении грунтовых вод должна быть не меньше 1,5 метра.
  • На участках с преобладающими песчаными или гравийными почвами фундамент закладывают на глубину 0,5-0,8 метра.
  • Если грунтовые воды на участке строительства залегают достаточно низко, а почва промерзает на незначительную глубину, подошву фундамента располагают на 0,3-0,4 метра ниже уровня земли. Однако при этом нельзя забывать о песчано-гравийной подушке под фундамент, высота которой должна составлять около 0,4 метра.
к оглавлению ↑

Материал, используемый для строительства стен

При выполнении расчетов глубины фундамента нельзя забывать о материале, из которого планируется изготовить стены гаража.

Основательные кирпичные или бетонные стены оказывают на фундамент значительное давление, следовательно, подошва фундамента должна быть заложена на достаточной глубине.

Выбор материала для стен гаража

Под легкие металлические сборные конструкции достаточно возвести обычный мелкозаглубленный фундамент. При этом следует не забывать о таком важном моменте, как утепление мелкозаглубленного фундамента.

к оглавлению ↑

Конструктивные особенности гаража

Глубина фундамента под гараж также определяется наличием подземных строений и их размером.

При строительстве подвального помещения или смотровой ямы необходимо заглубить подошву фундамента ниже пола подземных строений на 50 см.

Особенности конструкции гаража

Также следует принимать во внимание планируемое расположение коммуникаций. В этом случае основание фундамента должно располагаться ниже входа коммуникационных систем в строение, что помогает избежать давления на линии.

к оглавлению ↑

Определение ширины фундамента под гараж

Основным фактором, который влияет на ширину фундамента под гараж, можно назвать толщину будущих стен конструкции. Основание должно быть шире стенок на 30%. Если под гараж возводится ленточный фундамент, то следует добавить толщину стенок опалубки. Для примера можно взять кирпичный гараж на бетонной ленте. Толщина стенки в этом случае будет равна ширине стандартного кирпича, 12 см. Если учесть, что стенки опалубки изготовлены из досок толщиной 3 см, то получается следующее: (12+30%)+ 3*2=21,6 см.

к оглавлению ↑

Фундамент мелкого заложения под гараж

Чтобы сделать мелкозаглубленный фундамент под гараж своими руками, необходимо выполнить следующие действия:

  1. На участке делают разметку. Для этого устанавливают колышки по углам и проверяют правильность их расположения.
  2. Определяют глубину заложения фундамента с учетом всех выше перечисленных факторов.
  3. Выкапывают траншею в соответствии с выполненной разметкой.
  4. Дно траншеи тщательно выравнивают и засыпают слоем песка.
  5. Песок смачивают водой и хорошо утрамбовывают.
  6. Устанавливают опалубку. Читайте подробную информацию о том, как сделать бюджетную опалубку из фанеры.
  7. Заливают бетонный раствор. В наших предыдущих статьях мы писали о том, как рассчитать пропорции раствора в ведрах и как ухаживать за фундаментом после заливки.

Расчет глубины и ширины фундамента под гараж нельзя назвать очень сложным процессом, поэтому все работы можно выполнить самостоятельно. Главная задача – принять во внимание особенности грунта на строительном участке, параметры и конструктивные особенности самого строения. Только в этом случае основание под гараж не доставит особых хлопот в процессе эксплуатации.

    Метки: Гараж

Страница не найдена - ГидФундамент

Содержание статьи1 Функции армопояса из кирпича2 Виды поясов3 Пояс из кирпича под перекрытие4 Кирпичный пояс под мауэрлат5 Гидроизоляция и утепление6 […]

Содержание статьи1 Для кровли1.1 Основные функции1.2 Способы возведения1.3 Геометрические параметры1.4 Правила  армирования2 Для перекрытий3 Общие принципы устройства армопояса3.1 Утепление3.2 Бетонирование3.3 […]

Содержание статьи1 Как избежать работ по выравниванию поверхности2 Инструменты для контроля горизонта3 Основной способ4 Практические советы и рекомендации5 Другие способы […]

Содержание статьи1 Виды  армопояса2 Материалы опалубки для армопояса3 Виды опалубки для армопояса4 Крепление опалубки В технологический процесс устройства монолитного армированного […]

Содержание статьи1 Кирпичные фронтоны2 Требования к материалу3 Завершение кладки3. 1 Ровный обрез3.2 Кладка кирпича уступом4 Гидроизоляция под мауэрлат5 Способы крепления мауэрлата5.1 […]

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4.1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5.1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1. 1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Глубина фундамента под гараж: как рассчитать правильно

Содержание статьи

Расчет фундамента для гаража

Расчет фундамента для гаража является очень важным моментом для начала постройки. Ведь и цена конструкции от этого будет зависеть крайне сильно. Он просто должен держать весь вес строения и при этом не повредиться.

Здесь влияет и высота фундамента под гараж и размер фундамента под гараж. Надо предусмотреть и все особенности грунта.
Поэтому сегодня мы и рассмотрим, как рассчитать фундамент под гараж.У вас так же будет возможность посмотреть фото и видео по данной теме и ничего не упустить.

Как рассчитать фундамент под гараж

Для того, чтобы фундамент гаража со временем не разрушался и, в связи с этим, не происходило деформации стен и крыши, профессионалы советуют рассчитать его, беря во внимание:

  • Характеристики грунта,
  • Глубину нахождения подземных источников, вес и размеры сооружения.

Внимание: Чем выше уровень нахождения грунтовых вод, тем более устойчивым должен быть фундамент. Здесь важно определить, какой глубины фундамент нужно под гараж делать. Он должен стоять жестко.

Исходя из расчетов, подбирается разновидность наиболее подходящего для гаража фундамента:

  • Если планируется соорудить гараж сравнительно большой с основательными стенами из дерева, кирпича или пеноблоков(см.Фундамент для гаража из пеноблоков: какой выбрать), то нужно установить также устойчивый и габаритный фундамент.
  • Если гараж предполагается построить небольшой, предназначенный для одного автомобиля, основание может быть легким.

Внимание: Есть одно условие, относящееся к любым сооружениям такого рода – фундамент следует сооружать на 20-30 см выше над поверхностью земли, чтобы не допустить возникновения влажности на гаражных стенах.

  • До того, как сделать расчеты, нужно определить, какие коммуникационные линии пролегают под стройкой, чтобы их не повредить и избежать проблем с соседями и коммунальными службами.
  • Необходимо нарисовать для начала черновик чертежа места застройки. Это позволит сориентироваться при строительстве гаража.

Выбираем фундамент для гаража

Гаражный фундамент может быть следующих видов:

Ленточный Представляет собой раствор бетона, который заливают в опалубку, находящуюся в выкопанной траншее по контуру всего гаража. Прекрасно подойдет для нормальной почвы. Но не следует делать установку при близком нахождении грунтовых сод.
Свайный Строятся сваи, которые забиваются либо ввинчиваются плотно в грунт. Это самый универсальный фундамент для разной, даже самой трудной почвы. Правда его установка будет стоить дороже от первого варианте.
Сплошной Это прочный плиточный массив под всей конструкцией. Он самый крепкий, но и самый дорогой из существующих разновидностей оснований. Здесь требуется еще делать армировние, причем обязательно.

Как определить вид грунта

От типа грунта, который имеется на месте застройки, зависит, на какую глубину нужно заливать фундамент. Чтобы рассчитать глубину ширину фундамента под гараж 4*6или любого другого, надо обязательно знать состояние почвы, от этого будет зависеть и глубина и ширина.

Нагрузки на грунт

Земля бывает песчаная, скальная, суглинистая и глинистая:

  • Глинистая почва обладает вспучиванием при сравнительно невысоких температурах и может размыться, когда грунтовые воды проходят близко. Поэтому фундамент на таком грунте следует закладывать намного глубже, чем на песчаной почве.
  • На глинистом грунте целесообразнее сооружать фундамент на сваях или плитах, на суглинистом и песчаном грунте – ленточное основание.

Глубина гаражного фундамента

Фундамент под гараж глубина рассчитывается в зависимости от почвы. Здесь есть один момент, который обязателен для фундамента, он должен стаять на твердом грунте.

Схема обустройства фундамента

Итак:

  • Глубина фундамента зависит от уровня промерзания грунта и высоты протекания подземных источников.
  • Если грунт промерзает на небольшую глубину, но грунтовая вода находится глубоко, можно построить основание, глубина которого примерно 0,4 метра.

Внимание: Нужно прибавить такую же величину для подушки из гравия и песка. Это надо сделать обязательно. Еще раз, подушка должна быть не меньше, вот больше может быть.

Этот фундамент прекрасно подойдет для песчаного грунта, который не подвержен вспучиванию.
Рассчитать фундамент под гараж 4*6 тоже надо по этому принципу:

  • Глубина фундамента на таком грунте должна углубляться до 80 см. Основание на глинистом, суглинистом и болотистом грунте, где подземные источники проходят глубоко, необходимо углубить до 1-1,5 метров, чтобы избежать размывания, сжатия и разжатия почвы, а, следовательно, и разрушения всего основания.
  • Для того, чтобы определить точную глубину основания, нужно знать на какую глубину промерзает земля в вашей местности, и прибавить к ней приблизительно 20%. К примеру, промерзание грунта составляет 1 метр, тогда глубина основания будет 1,2 метра.

Ширина основания

Этот показатель довольно важен и не может быть уже самой стенки. Здесь надо предусмотреть допуск в сторону увеличения.
Итак:

  • Предусмотренная величина толщины гаражных стенок влияет на ширину сооружаемого основания для гаража, которое должно быть толще на 30%. Это касается и ростверки, а именно, плиты, которая соединяет сваи основания.
  • В том случае, если установлен ленточный гаражный фундамент, который должен заливаться с сооружением опалубки, толщину основания для гаража нужно еще увеличить на ширину стенок опалубки. К примеру, толщина стенок вашего гаража равняется 12 см (обычный кирпич), ширина стены опалубки из дерева – 2,5 см. В таком варианте толщина вашего основания составит: 12 + 3,6(30% из 12) + 2,5*2 = 20,6 см.
  • Рассчитать основание для гаража – простое дело. Вам для этого потребуется только учесть природные компоненты, размеры вашего гаража и посчитать толщину и глубину основания.
    Вы потратите времени не много на все расчеты. Зато можете теперь приступать к строительству с уверенностью, сооруженный гараж будет стоять длительное время и не потребует ремонта.

Разметка фундамента под гараж вы теперь знаете, как подобрать. Его прекрасно можно сделать и своими руками.
У вас теперь есть инструкция. Определив нужный тип и размер вы можете найти подробную инструкцию по изготовлению на страницах нашего сайта по любому типу.

Какой глубины должен быть фундамент под гараж из шлакоблока



Как показывает практика, чаще всего гаражи возводят из шлакоблоков. Соответственно и требования к данному материалу будут специфическими на всех стадиях строительства и монтажа. Возведение гаража начинается с обустройства опалубки для фундамента. И на этом этапе очень важно просчитать все параметры, начиная от ширины траншеи, до её глубины и количества арматуры, укладываемой в канаву. Эти показатели индивидуальны для каждого типа материала, в том числе для шлакоблока. Проще говоря, необходимо знать какой глубины должен быть фундамент под гараж из шлакоблока, и какие материалы понадобятся для его постройки.

Виды фундамента

Прежде чем понять, какая глубина и ширина будет взята под траншею опалубки, необходимо знать, какой вид фундамента будет возводиться под будущим гаражом. В основном используется три типа фундамента.

  1. Ленточный. Подходит для большинства видов материалов, однако обладает и своими недостатками. На зыбких и вспучиваемых грунтах данный вид фундамента не выдерживает нагрузку почвы и часто лопается или разрушается. Не подойдет он и на болотистой местности, или на участке с «низкими» грунтовыми водами. Его основной плюс – экономичность и быстрота возведения.
  2. Монолитная плита. Один из самых надежных видов фундамента. Его отличительная особенность – прочность по всей поверхности конструкции. При правильном монтаже, данный тип фундамента может простоять не один десяток лет. Очевидный плюс данной конструкции – дороговизна возведения.
  3. Свайно-винтовой фундамент. Данный вид неуместен для случая с фундаментом под гараж из шлакоблока, так как сама технология установки винтовых свай не подразумевает выкапывания траншеи или канавы.

Рассмотрев виды фундаментов можно прийти к выводу, что наиболее подходящим является ленточная конструкция, так как она намного дешевле в монтаже, чем отливка монолитной плиты. Теперь рассмотрим основные факторы, влияющие на глубину заливки фундамента.

Расчеты перед началом строительства

Перед тем, как рассчитать, какой глубины должен быть фундамент под гараж из шлакоблока, необходимо учесть одну важную деталь. А именно – высоту подъема фундамента над почвой. Она не должна быть менее 20 – 30 см над уровнем земли. В противном случае, влага от поверхности будет разрушать нижние ряды конструкции. Этот показатель обязательно учитывается при обустройстве траншеи под опалубку на поверхностях с уклоном.
Теперь необходимо разобраться с типом почвы, на которой будет возведен будущий гараж. Выделяют 4 вида почвы:

  • суглинистая;
  • глинистая;
  • скальная;
  • песчаная.

В зависимости от типа почвы будут меняться и характеристики фундамента, вернее его габаритные показатели.
Также на глубину траншеи под фундамент влияет непосредственная близость залегания грунтовых вод и минимальная глубина промерзания грунта. Обычно фундамент для гаража ставят на глубину 0.4 м. для песчаных грунтов, и примерно столько же необходимо прокопать для гравийно песчаной подушки.
Если речь идет о скальном грунте, то глубину под фундамент берут в пределах 25 – 30 см. так как данный вид грунта не усаживается и практически не деформируется.
Глинистые и суглинистые почвы требуют более глубокой траншеи под фундамент. Обычно она составляет от 80 до 100 см. При данном типе грунта необходимо брать в расчет близость прилегания грунтовых вод. К этой величине добавляют ещё 20% высоты, чтобы наверняка исключить вероятность выдавливания фундамента почвой.

Итог

Все расчеты приведены для одноэтажного гаража с простой односкатной крышей. Необходимо брать в учет, что увеличение этажности и других нагрузок на основу фундамента также повлечет за собой изменение его параметров. Стоит отметить, что возведение ленточного фундамента на глинистых или суглинистых почвах не всегда рационально и финансово оправданно. В данных случая лучше всего установить монолитную плиту.



Глубина фундамента под гараж, пеноблоков, газосиликатных блоков, шлакоблока

Предназначение гаража — сохранность автомобиля не только от угона, но и от влияния атмосферных осадков, которые могут вызвать коррозию кузова. И прочные стены, не протекающая крыша – не повод удовлетвориться результатом, ведь влага может попадать внутрь гаража и через фундамент.Поэтому глубина фундамента под гараж, как и другие его параметры, подлежат точному расчету. На глубину заложения основания влияют и такие факторы, как свойства и состав грунта, глубина прохождения подземных вод, размер гаража и его общий вес вместе с автомобилем и оборудованием. Исходя из этих данных, выбирается типа основания и стройматериалы для его постройки.

Пример заложения ленточного основания

Особенности строительства

Если выбор пал не на деревянный гараж, а на строение из мощных блоков (бетоно- или шлакоблоки), а проект гаража выбран больших размеров, то и фундамент под гараж из шлакоблока должен быть глубоко заглубленным, мощным и прочным. Для гаража под один автомобиль или со стенами из легких ячеистых бетонов экономнее, но не менее надежнее будет эксплуатация МЗЛФ или даже столбчатого основания. Но для любых типов фундаментов существует одно условие, которое нужно обязательно выполнить – обустройство цоколя хотя бы на высоту 15-30 см. Гидроизолированный цоколь – это дополнительная защита стен гаража от насыщения влагой.

Расчет фундамента для гаража включает в себя определение мест прокладки коммуникаций. Если канализация в гараже не всегда нужна, то электричество и вентиляция подводятся в обязательном порядке. Почти всегда коммуникации подводятся в грунте, а это означает, что в фундаменте нужно предусмотреть технологические отверстия.

Оптимальная глубина фундамента под зависит от:

  1. Прочности грунта;
  2. Строительных материалов для стен;
  3. Глубины промерзания грунта в зоне строительства;
  4. Уровня прохождения подземных вод;
  5. Архитектурных и функциональных особенностей постройки.
Разные варианты заглубления оснований



На прочном и непучинистом грунте нет смысла погружать ленту или опоры слишком глубоко, и строительство столбчатого или ленточного фундамента обойдется намного дешевле, так как копать придется намного меньше. Поэтому перед составлением проекта и проведением расчетов проводятся геологические и геодезические изыскания. Вес всей конструкции также влияет на глубину основания – чем легче стройматериалы, тем меньше нужно будет заглублять фундамент.

Оптимальная глубина фундамента под гараж зависит и от глубины промерзания грунта, но этот параметр учитывается только при строительстве на глинистых, суглинистых и супесчаных грунтах, которые проявляют свойства морозного пучения, способного вытолкнуть ленту или опору наверх. Поэтому на вышеперечисленных почвах заглубление основания делается ниже точки промерзания почвы.

Влияние сил морозного пучения на фундамент



Контакт влаги со строительными конструкциями крайне нежелателен, поэтому лента или другая основа под гараж должны заглубляться не ниже, чем на 0,5 м от уровня прохождения грунтовых водпод гаражом.Если гараж строится со смотровой ямой и/или с подвалом, то этот фактор напрямую влияет на выбор глубины заложения основы.

Фундаменты под гараж или под жилой дом мало чем отличаются. Основные типы конструкций – это:

  1. Заглубленныйленточный фундамент;
  2. Незаглубленное ленточноеоснование;
  3. Монолитная плитная основа;
  4. Фундамент столбчатого типа;
  5. Свайно-винтовой или буронабивной фундамент.
Конструкция ленточного основания



Заглубленное основание

Для обустройства фундамента глубокого заглубления обычно заливают бетонную ленту. Ленточным должен быть фундамент на участке, где подземные воды залегают далеко от поверхности грунта. На водонасыщенных грунтах такое основание потребует обустройства дренажной систему, отвода талых и грунтовых вод, монтажа гидроизоляции, что скажется на стоимости всего строительства.

Точный уровень заложения основания рассчитывается по формуле, приведенной ниже. Чтобы не заниматься ручными расчетами, можно воспользоваться табличными данными или картой из СНиП 2.01.01-82. Все расчеты параметров фундаментовпроводятся с использованием свойств грунта X, которые вычисляются по формуле:

X = Xn / γg, где:

  • Xn – нормативный параметр свойств грунта;
  • γg – коэффициент надежности почвы.
Расчет заложения ленточного фундамента





Коэффициент надежности можно узнать при расчете характеристик прочностиU,CиСвлагонасыщенных и сопротивления Rcскальных грунтов, а также коэффициента плотности ρ, которые зависят от изменения этих и других параметров, описанных в ГОСТ 20522. Для остальных параметров грунта значениеγgможет быть равно 1.В таблице ниже указаны свойства грунтов для некоторых городов РФ.

Город Тип грунта
Крупнообломочный Средний и крупный песок Мелкийпесоки супеси Глинаи суглинки
Москва 1,63 1,4 1,35 1,1
Санкт-Петербург 1,5 1,3 1,2 1,0
Челябинск 2,3 2,1 1,9 1,6
Владимир 2,2 2,0 1,8 1,5
Кемерово 2,4 2,2 1,8
Пенза 2,3 2,0 1,9 1,5
Новошахтинск 1,0 0,9 0,8 0,7



Чаще всего эти параметры учитываются глинистых, суглинистыхи супесчаных грунтов. Грунт скальный, крупнообломочный и песокпропускают воду, и она невоздействует на основание гаража. Избежать отрицательного влияния сил морозного пучения можно, нивелировав любой из обеспечивающих его факторов. Чтобы не тратиться на геологические изыскания, можно узнать, какой грунт на участке, самостоятельно. Для этого роешь яму или буришь скважину, и по слоям грунта узнаешь его состав. Не ошибиться в определении грунта поможет ГОСТ 25100.2011.

Возводить глубоко заглубленное монолитное ленточное основание рекомендуется при наличии в проекте подвала или подполья.

Определение глубины заложения фундамента



Описание МЗЛФ

Мелкозаглубленный ленточный фундамент (МЗЛФ) отличается не только надежностью и прочностью конструкции, но и сравнительно недорогим и легким строительным процессом. КМЗЛФ относятся и монолитные плиты для фундамента, если их закладывают выше глубины промерзания грунта и уровня грунтовых вод.Средняя глубина заложения МЗЛФ – 1 м. Столбчатые опоры или винтовые сваи погружать неглубоко не рекомендуется, так как они имеют невысокую нагрузочную способность. Опорно-свайное основание обычно обустраивают, если грунтовые воды подходят слишком близко к поверхности грунта. Рекомендуемая глубина погружения опор – 1,5 м.

Плитное армированное основание любого заглубления имеет высокую надежность и нагрузочную способность за счет сплошной площади основания. Единственный недостаток этой конструкции – невозможность обустройства подвала и/или смотровой ямы, а также необходимость обустройства съемной опалубки из досок.

Мелкозаглубленное плитное основание



МЗЛФ на опорах требует защиты от морозного пучения. Для этого проводится ряд мероприятий, в том числе и обустройство теплоизоляции под несущими наружными стенами гаража. Полный перечень строительных мероприятий по минимизации влияния отрицательных температур, действия влаги и сил пучения состоит из:

  1. Теплоизоляции стен основания снаружи. Наилучший эффект даст применение экструдированного пенополистирола по всей высоте стен фундамента, цоколя и самого гаража. Толщина плит пеноплексарассчитывается, исходя из места строительства гаража в климатической зоне;
  2. Теплоизоляции экструдированным пенополистиролом отмостки, что защитит грунт вокруг фундамента от промерзания;
  3. Монтаж ливневки и дренажной системы. Вместе с правильно построенной отмосткой это поможет избежать переувлажнения грунта вокруг гаража при дожде или таянии снега;
  4. Работы по гидроизоляции фундамента необходимо проводить для любой конструкции основания – свайной, столбчатой, плитной или ленточной.
Схема утепления МЗЛФ



Фундамент на сваях

Для деревянного, пено- или газобетонного гаража оптимальным будет заложение свайно-винтовой основы со стандартными по диаметру сваями 108 мм. Нагрузочной способности этих конструкций вполне хватит для легкой постройки. Сваи могут быть стальными или буронабивными. Последние значительно прочнее, и их проще изготовить на месте строительства, а не покупать.



Фундамент на сваях будет оптимальным решением при строительстве гаража на участке с близким к поверхности грунта уровнем подземных вод – это не только геологически аномальные почвы, но и болотистые участки, торфяная местность, и т. д. Длина сваи зависит от нагрузки и характеристик почвы. Параметры свай рассчитываются заранее, чтобы не ошибиться с глубиной погружения опор. Кроме того, свайное основание считается самым незатратным по финансам и строительным работам.

Столбчатое основание

Столбчатый фундамент, как и свайную конструкцию, нельзя отнести к особо прочным, но для вышеозначенных строений он также будет приемлемым решением. Погружают столбы основания на глубину, значение которой зависит от глубины промерзания почвы в регионе, то есть, без расчетов здесь тоже не обойтись.

Столбчатые опоры мелкого заглубления рекомендуется обустраивать на прочных грунтах, чтобы можно было обойтись без работ по уширению подошвы опоры. Средняя глубина погружения столбов на обычных грунтах – до 1 м. Строительство га глинистом, суглинистом или супесчаном грунте требует тепло- и гидроизоляции, а также обустройства дренажа и ливневки.

Обладая результатами исследований грунта и расчетными данными по прочности стройматериалов, можно правильно выбрать тип основания, что защитит строение от преждевременного разрушения, деформации и усадки.

Глубина фундамента под гараж

Основа долговечности фундамента — это правильное распределение всей конструкции нагрузки на грунт. Если пренебрегать этим условием, то в дальнейшем потребуются значительные финансовые затраты. Поэтому начинать строительство следует с учета следующих рекомендаций:

  • подготовить чертежи постройки;
  • выяснить каков уровень залегания грунтовых вод;
  • установить тип грунта под фундаментом;
  • выбрать качественные материалы для фундамента.

При подготовке расчетов учитываете: сложность конфигурации гаража, общий вес постройки, диаметр и шаг арматуры, толщину стен, глубину закладки и пр. Основное правило такое, что: чем больше и тяжелее сооружение, тем надежнее должен быть фундамент.

Расчет глубины

Глубина фундамента под гараж будет зависеть от таких факторов как: уровень грунтовых вод, глубина промерзания почвы и полная масса постройки. Для простоты можно пользоваться следующими рекомендациями:

  • в случае, если у вас на участке глинистая почва и высокий уровень грунтовых вод, то следует выбрать глубину фундамента от 150 см;
  • если почва песчаная или гравийная, то берём фундамент глубиной 50 — 80 см;
  • и третий вариант, в случае если у вас низкий уровень грунтовых вод и небольшая глубина промерзания почвы. Тогда фундамент под гараж делают глубиной 30 — 40 см. Также не забудьте около 40 см на хорошо утрамбованную подушку под фундамент.

Расчет ширины

При расчете ширины гаражного фундамента учитывайте толщину стен строения. Также принято считать ширину фундамента на 30% больше ширины стены гаража. При установке опалубки ширина гаражного фундамента ещё увеличивается на толщину этой самой опалубки.

Расчет высоты

При выборе высоты фундамента под гараж надо учитывать следующие параметры:

  • тип грунта;
  • масса постройки;
  • наличие или отсутствие грунтовых вод.

Исходя из данных параметров можно выбирать фундамент заглубленный или мелкозаглубленный.  Высота фундамента гаража построенного из кирпича или бетона на пучинистом грунте принято брать в диапазоне от 1 до 2,5 м. При этом над уровнем земли он должен возвышаться на 30 — 40 см. В случае если гараж построен из легких материалов его заглубляют на 50 см, и возвышается он на 20 — 30 см.

Глубина промерзания грунта

При строительстве необходимо учитывать морозное пучение грунтов, оно ломает и перекашивает здание. Чем сильнее перепад температур, тем тяжелее приходиться фундаменту. Защитить гараж можно устройством подошвы фундамента ниже уровня глубины промерзания. Второй способ это удаление грунта под подошвой фундамента и замена его на песок и щебень (это те материалы, которые не задерживают воду, в отличии от глины).

При расчете глубины фундамента под гараж измеряют глубину промерзания грунта и прибавляют 20%. Этого должно хватить для избежания неправильной осадки фундамента.

Виды грунта

Идеальный грунт для строений и гаража в том числе, это малосжимаемый однородный грунт, без плывунов и не размываемый грунтовыми водами. Это признаки отличного грунта, который не просядет, не сожмется и не вспучится. Однако не каждый грунт обладает такими качествами, гаражи строят везде.

Разберем основные типы грунтов, их плюсы и минусы:

  1. Скальный грунт. Не проседает, не сжимается и практически не проседает. Был бы идеальным вариантом, но есть большой. А именно, трудоемкость земляных работ. Поэтому траншею на таком грунте не выкопать, а гараж строят прямо на поверхности грунта.
  2. Гравийный грунт. Не размывается подземными водами, не сжимается, промерзает на глубину 50 — 60 см . Поэтому 20% запаса должно хватить.
  3. Глинистый грунт. Главный недостаток, это способность вспучиваться при замерзании. Обладает высокой влажностью и глубиной промерзания. Поэтому при строительстве рекомендуют закладывать фундамент больше, чем глубина промерзания.
  4. Песчаный грунт. Обладает высокой пористостью, не сжимается под нагрузкой и имеет небольшую глубину промерзания. рекомендация по глубине закладки фундамента: 40 — 80 см.
  5. Супесь или суглинок. Это смесь глины и песка. Из минусов можно выделить, что этот грунт глубоко промерзает, в среднем на 1,5 — 2 м. Соответственно и закладывать фундамент под гараж стоит на большую глубину.
  6. Торфяник, мелкий песок, ил. Все непригодные грунты необходимо заменять подушкой из песка толщиной 20 — 30 см.

Расчетный глубину промерзания грунта в вашем регионе даже при индивидуальном строительстве легко узнать в проектно строительной организации.

Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м Глубина заложения
фундамента, м
Грунт слабопучинистый Грунт непучинистый,
твердые породы
более 2,5 - 1,5
1,5 - 2,5 3,0 и более 1,0
1,0 - 1,5 2,0 - 3,0 0,8
менее 1,0 менее 2,0 0,5

Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента - не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Заливка фундамента гаража | DoItYourself.com

Крепкий гараж нужно строить на прочном фундаменте. Подготовка и заливка фундамента гаража - это обычно работа, которую домовладельцы предпочли бы доверить профессионалам. Однако компетентный домашний мастер может построить прочный фундамент гаража, приложив много усилий, терпения и внимания к деталям. Сделайте это самостоятельно, следуя этим пошаговым инструкциям.

Подготовка площадки

Обратитесь в местные муниципальные службы и попросите их отметить любые газовые, электрические или телефонные линии, которые могут быть рядом с вашей строительной площадкой, чтобы вы знали, где можно безопасно копать.Используйте меловую линию, чтобы разметить периметр вашего гаража. Используйте веревку и деревянные колья, вбитые в землю по углам, чтобы отметить след.

Количество необходимых расходных материалов зависит от размера. Запишите размеры и проконсультируйтесь со специалистом в местном хозяйственном магазине.

Рытье траншей

Выкопайте траншеи для опор по периметру гаража. Местные строительные нормы и правила определяют минимальную глубину и ширину траншей, но в целом траншеи должны быть не менее 12–18 дюймов в ширину и минимум 18 дюймов в глубину.(в областях, где земля замерзает, код может требовать, чтобы опоры были не менее 48 дюймов ниже уровня земли, чтобы опуститься ниже «линии замерзания» и предотвратить сдвиг бетона). При рытье фундаментов также удалите 3–4 дюйма почвы с пола, чтобы разместить бетонную подушку.

Установка деревянных опалубочных плит

Установите деревянные опалубочные плиты в траншеи основания, удерживая их на месте деревянными кольями. (Эти доски будут удалены после установки опор.)

Установите арматуру

Затем установите арматурный стержень 1/2 дюйма горизонтально на все опоры, используя арматурные стулья, чтобы удерживать арматурный стержень на расстоянии трех дюймов от дна и по бокам траншеи.

Заливка бетона

Залейте бетон для фундаментов и после того, как бетон будет залит, но до его схватывания, установите арматуру через каждые 12–16 дюймов, выступая вертикально на 8–10 дюймов над поверхностью. Это привяжет фундаментные стены к опорам.

Фундаментные стены здания

Обычно фундаментные стены имеют высоту от 8 до 10 дюймов и центрируются на опорах.Устанавливайте арматуру в фундаментные стены горизонтально перед заливкой бетона и после заливки бетона. Затем вставьте анкерные болты во влажный бетон, выступающие на два-три дюйма над поверхностью, чтобы удерживать подоконники деревянных стен гаража.

Бетонная подушка / пол

Насыпьте слой песка или мелкого гравия толщиной от двух до трех дюймов, затем утрамбуйте его. Затем установите пароизоляцию поверх слоя песка / гравия, чтобы не допустить попадания влаги в готовый гараж, и еще раз установите арматуру в виде сетки в 16 дюймов по центру над полом, чтобы обеспечить устойчивость вашей бетонной подушки.

После того, как бетон будет залит на пол, используйте длинный 2x4, чтобы выровнять поверхность и обеспечить слегка шероховатую поверхность, по которой не будет слишком скользко ходить.

Выполнив эти семь простых шагов самостоятельно и не наняв подрядчика, вы сэкономите много! Вы будете гордиться тем, что каждый раз, когда припаркуете машину, залили фундамент для собственного гаража.

Мюррей Андерсон - ветеран-фрилансер, чьи работы публиковались в книгах, газетах и ​​информационных бюллетенях, а также на многочисленных веб-сайтах в США и Канаде.Он пишет на широкий круг тем, включая домашние, потребительские и личные темы, а также общие темы бизнеса и маркетинга.

Фундамент гаража - Полезные советы

Фото: istockphoto.com

Как и в любой другой конструкции, новый фундамент гаража играет решающую роль в целостности здания, расположенного выше: качественный фундамент прослужит много лет, но плохо уложенный может вызывают много головных болей в будущем.

Редко считается проектом «сделай сам». Закладка фундамента под гараж требует хорошего планирования, соблюдения местных норм и тщательного рассмотрения будущего использования готового пространства.Такие удобства, как дренажная система с фильтром и теплый пол, необходимо установить на этапе фундамента гаража. Также планируйте проверки по ходу дела.

Основы фундамента гаража

Фундамент гаража обычно строится из бетонных блоков или заливной бетонной стены. Сначала площадка очищается или соскабливается, а траншеи выкапываются ниже уровня земли в соответствии с нормами. «В нашем регионе мы ищем по крайней мере 48 дюймов защиты от замерзания от готовой поверхности до основания основания», - говорит Джек Фаррелл из J.P. Farrell Construction в Ашленде, штат Массачусетс,

Фаррелл выкапывает опоры шириной 2 фута с дополнительными 2 футами с каждой стороны для работы, в результате получается траншея шириной 6 футов. Он использует доски размером 2 × 10 футов в качестве опор, которые снимаются после застывания бетона. Затем он отмечает центральную линию стены на основании, чтобы отметить, куда пойдут стены.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без обязательств.

+

Высота бетонной фундаментной стены обычно определяется размером вышеупомянутой конструкции. «Для одноэтажного гаража мы ищем 8-дюймовую фундаментную стену», - говорит Фаррелл. «Для двухэтажной конструкции потребуется фундаментная стена размером не менее 10 дюймов».

Стальная арматура помогает фундаментной стене выдерживать нагрузку, в то время как механическая вибрация укрепляет бетон, устраняя пустоты и пузырьки воздуха, которые могут ослабить бетон. В бетонный фундамент устанавливаются анкерные болты для крепления стен гаража к фундаменту.Расположение и частота установки анкерных болтов на фундаментной стене определяется местными правилами. Фаррелл часто использует изоляцию по внутреннему периметру стены.

После установки фундаментов и фундаментных стен внутри фундаментной рамы заливается бетонная плита. В зависимости от региона и планов гаража эту плиту можно заливать на уплотненное земляное полотно, которое может включать песок или гравий. Пароизоляция и изоляция часто размещаются на земляном полотне с проволочной сеткой и стальными стержнями для армирования.Любые дренажные трубы или радиационные тепловые трубки помещаются и прикрепляются к проволочной сетке перед заливкой плиты. «Вы хотите, чтобы плита была наклонена сзади к двери гаража, чтобы обеспечить дренаж», - говорит Фаррелл.

Дополнительное оборудование для фундамента - водостоки и лучистое отопление

Некоторые удобства гаражной мастерской не предполагается добавлять позже. Такие элементы, как водостоки и лучистое отопление, предназначены для установки вместе с фундаментом, а точнее, внутри него.

Лучистое тепло идеально подходит для гаражной мастерской, потому что оно обеспечивает тепло без обдува или движения воздуха, что позволяет двигателю и кузову работать без пыли и твердых частиц.Лучистое тепло также исходит от пола, поэтому владелец гаража, проводящий время на спине, будет уверен, что у него будет удобная поверхность для лежания. Ничто так не подрывает силы, как холодный цементный пол.

Правильный дренаж - еще одно украшение фундамента, которое стоит дополнительных усилий. В большинстве гаражных дренажных систем используется дренаж из сухих колодцев, представляющий собой не более чем вырытую яму с камнем, в которую стекает сливаемая вода. Дренажный трубопровод укладывается на фундамент, а дренаж размещается перед заливкой бетона.

Местные нормы и правила строго касаются того, что можно, а что нельзя сбрасывать в канализацию гаража; установка дренажа с фильтрами - единственный способ справиться с веществами, которые хуже грязи, мыла и воды.

Фундаментальные герметики

Проникновение воздуха и воды извне может стать головной болью для владельца гаража. Два типа герметиков - герметики для порогов и герметики для пола - могут быть установлены или применены во время строительства в качестве профилактических мер, чтобы сохранить гараж в тепле и сухости.

Уплотнители подоконников (см. Пример на Amazon) - это клеящая пена, наносимая между верхней частью фундамента и пластиной подоконника, образуя водонепроницаемую преграду.Поскольку бетон дает усадку при отверждении, уплотнитель порога прилегает к поверхности фундамента и предотвращает образование щелей или трещин в пространстве между пластиной порога и фундаментом. Герметики для подоконников имеют агрессивную клейкую сторону, которая прилипает к основанию и защищает от воздуха, влаги, насекомых и грызунов.

Герметики для бетона (см. Пример на Amazon) часто представляют собой распыляемые продукты, которые предотвращают проникновение воды и пара через пористый бетон. Некоторые герметики также рекламируют дополнительные преимущества, такие как предотвращение утечки газа радона и подавление роста плесени и грибка.Герметики укрепляют бетон и предотвращают образование трещин на дороге.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без обязательств.

+

Фундамент гаража

"Какой тип фундамента для гаража



ВАМ нужен?"

Фундамент гаража - самая важная часть вашего строительного проекта в долгосрочной перспективе. Он определяет устойчивость того, что вы кладете на него, и должен быть спроектирован в соответствии с погодными и почвенными условиями, существующими на участке, где вы планируете построить гараж.

Есть три основных типа фундамента, которые вы можете учитывать в своем проекте при планировании строительства гаража. Мы будем называть их Типом 1, Типом 2 и Типом 3. Тип 1 иногда называют фундаментом гаража с утолщенной плитой , а Тип 2 часто называют фундаментным гаражным фундаментом от стеновой стены , а Тип 3 часто называют гибридный фундамент гаража для стеновых стен по той причине, что он представляет собой комбинацию типов 1 и 2 и часто используется в районах с высокопластичными почвенными условиями , такими как Южная Дакота и другие части США. .S.A. и Канада. Между этими тремя типами огромная разница, и какой из них будет подходящим для вашего проекта, может зависеть от того, что местный чиновник разрешит в юрисдикции, в которой вы планируете построить гараж. Давайте рассмотрим различия в трех типах.

Фундамент типа 1, показанный слева, обычно подходит для конструкции одноэтажного гаража, который, как могут быть уверены, никогда не будет использоваться в качестве жилья для людей. Это недорогой подход к комбинированной системе пола и фундамента, который можно использовать даже в условиях сильных морозов, если почвы хорошо дренируются, чтобы предотвратить повреждение морозным пучением любой части фундамента гаража и надстройки, расположенной на нем .

Если вы живете в стране с каменистыми почвами, например, в Арканзасе, Оклахоме или Техасе, где часто приходится удалять части породы с помощью взрывчатки или отбойного молотка, этот тип фундамента может быть стандартом для строительства гаража, так как на морозе это не проблема.

На крупномасштабной детали ниже показано поперечное сечение периметра фундамента гаража типа 1 с указанием размеров и общего расположения арматурной стали и анкерных болтов. Вам также понадобится некоторый тип стальной арматуры в части конструкции плиты пола гаража, такой как проволочная сетка 10-го калибра, которая сформирована квадратами 6 x 6 дюймов.Он поставляется в рулонах шириной около четырех футов и может быть уложен сверху на щебень и вытянут вверх, когда вы заливаете плиту, с помощью крюка примерно на 1-1 / 2 дюйма ниже поверхности готового пола.

Для системы фундамента типа 1 требуется только форма периметра, и вы заливаете всю систему настилов пола за одну заливку. Убедитесь, что вы разместили пароизоляцию непосредственно под плитой пола, прежде чем размещать проволочную сетку и заклеивать стыки в местах нахлеста. Таким образом, вы можете предотвратить появление влаги на поверхности плиты перекрытия, если вы захотите нанести на нее эпоксидный пол в гараже.Ваш пароизоляционный слой должен составлять 6 мил. полиэтилен, который можно купить в любом домашнем магазине Big Box. Перекрыть швы примерно на 12 дюймов и использовать клейкую ленту, рекомендованную для предотвращения проникновения водяного пара в местах нахлеста.

В зависимости от местных требований к строительству, вам может потребоваться проконсультироваться с профессиональным инженером-строителем для проектирования этого (или любого) структурного фундамента и попросить его предоставить планы фундамента. Обычно в этом нет необходимости, но это зависит от того, что вам нужно сделать в местной юрисдикции, чтобы получить разрешение на строительство гаража.Правила сильно различаются, поэтому сначала поговорите со своим строительным чиновником, прежде чем получить пакет планов гаража.

Фундамент типа 2, показанный слева, - это то, что вам нужно будет использовать, если вы не можете использовать ранее обсужденный тип фундамента или строите гараж более чем одноэтажный (с возможным жилым пространством выше) , требующая раздвинутой опоры для распределения нагрузок. Этот тип фундамента опирается на железобетонный фундамент, а поверх него образуется бетонная стенка.Плита перекрытия заливается независимо от стен фундамента и разделяется компенсационным швом по всему периметру пола в месте примыкания к любой поверхности стены.

Глубина подстилки определяется вашей местной юрисдикцией на основе среднегодовой глубины промерзания для вашего географического местоположения. Верхняя часть раздвижной опоры обычно находится на средней глубине промерзания, что дает вам небольшую дополнительную страховку от повреждений от морозного пучения .

На крупномасштабном изображении ниже показано поперечное сечение периметра фундамента гаража 2-го типа с указанием размеров и общего расположения арматурной стали и анкерных болтов.Вам также понадобится стальная арматура в части плиты перекрытия гаража, аналогичная описанной выше для фундамента гаража 1 типа.

Фундамент типа 3, показанный слева, можно использовать на участках с плохо дренированными почвами или сильно расширяющимися почвами, где возникает проблема морозного пучения или грунтового пучения . Если вы планируете построить на этом типе фундамента более чем одноэтажный гараж, то определяющим фактором будет несущая способность грунтов.Этот фактор в основном применяется к категории плохо дренированных почв, так как обширные грунты обычно требуют сужения несущей площади основания, чтобы распределить нагрузку на наименьшую величину реакции расширяющихся грунтов (восходящее давление грунта).

Глубина стенки ствола определяется вашей местной юрисдикцией на основе средней годовой глубины промерзания для вашего географического местоположения. Нижняя часть стенки ствола обычно находится на 8 дюймов ниже средней глубины промерзания, что дает вам небольшую дополнительную страховку от повреждений морозного пучения .

На крупномасштабной детали ниже показано поперечное сечение по периметру фундамента гаража типа 3 с указанием размеров и общего расположения арматурной стали и анкерных болтов. Вам также понадобится стальная арматура в части плиты перекрытия гаража, аналогичная описанной выше для фундамента гаража 1 типа.

Еще одним фактором, который следует учитывать для всех вышеописанных типов фундамента, является наклон пола по направлению к верхней двери, так что пол гаража будет стекать в целях очистки.Это гораздо более важно для гаражного фундамента типа 1 и типа 3, поскольку пол является неотъемлемой частью периметрального фундамента, поэтому перед началом заливки бетона он требует некоторых предварительных размышлений и планирования.

Фундаменты Типа 1, Типа 2 и Типа 3, показанные на этой странице, подходят для строительства сборного гаража, деревянного гаража, стального гаража или гаража, построенного из палки. Нагрузки будут одинаковыми независимо от того, какую систему надстройки гаража вы используете.

При изучении того, как построить гараж, полезно, если у вас есть подробный набор планов для изучения образовательных целей , чтобы узнать, что участвует в общем процессе.GarageTips-101 предлагает по номинальной цене набор планов гаража на одну машину (12 футов x 24 фута), состоящий из 6 листов с чертежами на листах размером 11 x 17 дюймов с деталями, которые показывают, как наклон пола в Фундамент гаража 1-го типа выполнен. Они доступны в формате PDF и могут быть использованы для собственного проекта строительства гаража.

Как заказать планы гаража

Перейдите на нашу страницу «Свяжитесь с нами» и заполните форму, указав, что вы заинтересованы в планах гаража, и мы свяжемся с вами по электронной почте с информацией о способах доставки, способах оплаты и общей стоимости.После того, как вы решите, какой тип фундамента гаража подойдет для вашего проекта, вы можете узнать о макете фундамента , посетив эту страницу и изучив два основных метода, используемых профессионалами для получения квадратной планировки с использованием досок для теста и немного тригонометрия.

Возвращение из Фундамент гаража в Строительство гаража

Вернуться в Сборный гараж

Возврат из Garage Foundation на GarageTips-101, Домашняя страница

У вас есть вопрос или комментарий


О фундаменте для гаража?

Если у вас есть вопрос - задайте его, и мы или один из наших читателей ответим вам.Если у вас есть комментарий или вы хотите поделиться историей о фундаменте гаража - сделайте это. Нашим читателям это понравится!

Если у вас есть фотографии или рисунки, посвященные истории фундамента вашего гаража, пожалуйста, загрузите их.

Фундамент Гаража | Мир гаража Дэнли

Фундамент гаража - одна из самых важных частей при строительстве вашего гаража. Фактически, это база, на которой все построено. Для такого важного шага вам нужно обратиться в компанию, которой можно доверять.

Danley’s известна тем, что производит качественные гаражи, которые начинаются с нового фундамента. У нас есть проверенный процесс, который помог нам построить более 100 000 гаражей. Мы позаботимся о том, чтобы фундамент вашего гаража был идеальным и был готов к тому, чтобы мы начали строительство остальной части вашего гаража.

Что такое фундамент гаража?

Фундамент вашего гаража - это бетонная плита, на которой все построено. Его необходимо залить, разгладить и правильно укатить, чтобы фундамент был прочным и отлично выглядел.Наши конкретные команды обладают опытом, чтобы гарантировать, что это не проблема, которая возникнет с нашими гаражами.

Как построить фундамент гаража

Перед заливкой бетона необходимо выполнить несколько действий. Предыдущий гараж должен быть снесен и вывезен (что предлагает Дэнли), чтобы у него была ровная площадка для работы. Затем мы определим, где должны быть ставки. Область между кольями - это место, где мы построим фундамент.

Мы также выкопаем опору по периметру вашего гаража.Это необходимо для предотвращения оседания фундамента при заливке бетона. Мы следуем местным строительным нормам и правилам в отношении глубины, которая составляет 12-18 дюймов.

Фундамент начинается с гравийной засыпки и сетки для усиления бетона. Затем заливаем бетон между кольями.

Процесс сглаживания

После заливки бетона мы его разгладим и проследим за правильным уклоном. Важно, чтобы это было сделано правильно, потому что это может привести к ослаблению поверхности и чрезмерному или ненормальному растрескиванию, если не будет выполнено должным образом.К счастью, мы строим гаражи более 60 лет и перед тем, как двигаться дальше, позаботимся о том, чтобы фундамент вашего гаража был должным образом подготовлен и вылечен.

Фундамент высокого качества

Мы поставили перед собой цель создать высококачественный фундамент для гаражей, и нам это удалось. Получите бесплатное предложение прямо сейчас и присоединяйтесь к более чем 100 000 домовладельцев, которые доверили Danley’s построить свой гараж.

Ваш новый гараж на расстоянии одного клика

Садовых гидов | Как выкопать наледи для гаража

Jupiterimages / Photos.com / Getty Images

Когда вода замерзает, она расширяется, а когда грунтовые воды замерзают, она создает морозное пучение, которое может расколоть фундамент гаража. Линия промерзания - это глубина, до которой может промерзать почва, на которой вы живете. Залив бетонное основание гаража ниже линии промерзания, строитель укрепляет фундамент гаража. Это, в свою очередь, снижает риск растрескивания и смещения. Экскаватор с обратной лопатой входит в стандартную комплектацию для рытья подошв на морозе.

Step 1

Позвоните в местную строительную администрацию, чтобы узнать, какая линия замерзания находится в вашем районе.Основание для замерзания, которое обычно имеет толщину 1 фут и ширину около 2 футов, хотя размеры меняются в зависимости от местных строительных норм и правил, должно быть полностью ниже линии замерзания. Например, если линия изморози имеет глубину 20 дюймов, основание изморозья толщиной 12 дюймов должно располагаться как минимум на 32 дюйма ниже уровня земли.

Шаг 2

Требования к ширине траншеи см. В местных нормах и правилах. Поскольку работа в траншее опасна, особенно если траншея глубокая, местные строительные власти часто регулируют ширину траншеи.В теплых местах, где линия промерзания находится у поверхности земли, вы можете сделать траншею не шире, чем ширина предполагаемого основания. В регионах с глубокими линиями промерзания траншея должна быть шире. Последнее слово остается за строительными нормами, но в целом траншея на 3 фута или глубже должна быть на 30 дюймов шире снаружи и внутри предлагаемой стены ствола. Для стандартной 8-дюймовой стены ствола ширина траншеи должна составлять около 5 футов 8 дюймов.

  • Позвоните в местную строительную администрацию, чтобы узнать, какая линия замерзания находится в вашем районе.
  • Строительные нормы и правила имеют последнее слово, но в целом траншея высотой 3 фута или более должна быть на 30 дюймов шире снаружи и внутри предлагаемой стены ствола.

Шаг 3

Выкопайте основную траншею на глубину до дна стены ствола, а затем выкопайте траншею для фундамента посередине большей траншеи. Не копайте глубже или шире предполагаемого основания основания. В целях уплотнения опоры заливают целинной почвой, то есть почвой, которая не нарушается.Если вы копаете слишком глубоко, вам придется засыпать основание основания песком и уплотнить его перед заливкой.

Шаг 4

Определите нижнюю глубину фундамента с помощью перехода. Транзиты доступны в строительных магазинах по аренде, и в них есть мерные палки и инструкции по использованию и транзита, и палки. Нижняя часть основания должна быть ровной.

  • Выкопайте основную траншею на глубину до дна стены ствола, а затем выкопайте траншею для фундамента посередине большей траншеи.

Фундамент крепкого дома: материалы, вес и процесс

Фундамент дома вечен, поэтому имеет смысл обратить внимание на детали, которые гарантируют, что он останется сухим и без трещин, пока у него есть дом, который нужно выдержать.

Какова основная цель фонда?

Хороший фундамент - это больше, чем просто удержание дома над землей. Фундамент здания также не пропускает влагу, изолирует от холода и препятствует движению земли вокруг него.О, и еще одно: это должно длиться вечно. Неудивительно, что такие строители, как генеральный подрядчик This Old House Том Сильва, серьезно относятся к фундаменту. «Без хорошего, - говорит он, - ты утонул».

Что делает фундамент хорошего здания?

Для Тома «хорошо» означает железобетонные фундаментные стены и опоры из заливного бетона. Для сравнения: все кропотливо собранные фундаменты из камня, кирпича и раствора, которые поддерживали здания на протяжении столетий - даже стены из бетонных блоков, которые большинство строителей использовали, когда этот старый дом был построен 25 лет назад, - просто трещины и протекают. склонные динозавры.

Как делается фундамент здания?

Для постройки хорошего фундамента требуется гораздо больше, чем просто выкопать яму и заливать бетон в формы. Он должен быть адаптирован к своему месту, как индивидуальный костюм, с учетом условий почвы, уровня грунтовых вод и даже качества обратной засыпки.

И, как и в случае с индивидуальным костюмом, каждая деталь должна быть идеальной: основание должным образом уплотнено, опалубка установлена ​​правильно, бетон не имеет пустот. Пренебрегайте даже одним из них, и самый тщательно залитый фундамент может выйти из строя.

Пока не появится лучший метод, вот как Том строит прочный фундамент.

Факты о Фонде
  • Вес среднего дома: 50 тонн
  • Вес среднего фундамента: 7 ½ тонны
  • Доля от общей стоимости проекта: 8-15%
  • Фундаменты по материалам: 81% заливные, 16% блочные, 3% прочие
  • Фундаменты по регионам: Северо-восток, подвал заполнен на 89%; Средний Запад на 75% заполнен подвалом; Юг 66% плита; Западная 63% плита

Отвес и ровные стены фундамента Ян Уорпол

Когда Том Сильва строит дом, он хочет, чтобы фундаментные стены были отвесными и ровными, без изменений цвета, которые являются признаками слабого бетона.На иллюстрации показано, как он хочет, чтобы фундамент выглядел перед тем, как приступить к обрамлению.

Требования к фундаменту для перекрытий

Требования к плиточному фундаменту аналогичны: прочная опора и паронепроницаемая железобетонная подушка, лежащая на подушке из уплотненного щебня. Основное различие между этими типами фундамента дома заключается в способе изоляции плиты для защиты от сильного мороза.

Почему рушится фундамент дома
  • Непористая засыпка. Грунты, заполненные глиной или органическими веществами, удерживают воду, как губка, увеличивая риск трещин в фундаменте при замерзании и расширении почвы.
  • Поспешное лечение. Бетон должен затвердевать медленно, чтобы достичь надлежащей прочности (обычно 3000 фунтов на квадратный дюйм). Держите его во влажном состоянии не менее трех дней, обернув его полиэтиленом, опрыскивая водой и используя другие методы.
  • Недостаточное уплотнение. Если плита залита щебнем, который не был плотно утрамбован, он, скорее всего, осядет или потрескается.
  • Прерывание заливки. Бетонную форму нужно заполнить за один раз. Если вы остановитесь и вернетесь на следующий день, чтобы закончить работу, между свежим бетоном и вчерашней работой будет «холодный стык», который может потрескаться и потечь.

Как видно по телевизору

Фундамент PreCast

На проекте в Эктоне, штат Массачусетс, Том Сильва сократил свой плотный график на несколько дней, используя для пристройки сборные фундаментные панели. Когда они прибыли на строительную площадку, кран просто опустил их на уплотненный камень, где они были склеены полиуретановым клеем.

Не было ни оснований, ни форм, ни стяжек форм, с которыми нужно было бы иметь дело, и никакой гидроизоляции для применения; Бетон плотностью 5000 фунтов на квадратный дюйм и интегральная изоляция из пенопласта препятствуют миграции влаги. Установленные панели обычно стоят примерно на 10 процентов дороже, чем заливной фундамент. «Нам они очень понравились, - говорит Том. «Я уверен, что мы будем использовать их снова».

Плита тепла

Скажите «плита в подвале», и большинство людей подумает «холодно и сыро». Иначе обстоит дело с проектом в Биллерике, штат Массачусетс, где Ричард Третви, эксперт по сантехнике и отоплению компании TOH, имел несколько сотен футов труб из PEX (тот же материал, который используется для обогрева лучистых полов), намотанный на 1-дюймовый пенопласт и закопанный в них. в 6 дюймов бетона.

После подключения труб к котлу цокольный этаж прогрелся до комфортных 68 градусов. Слева сантехник Брайан Било использует ту же систему для обогрева дорожек.

Одноступенчатые пирсы

Хотя палубы и небольшие хозяйственные постройки могут не нуждаться в полном фундаменте, они все же требуют прочной опоры из опор, опирающихся на хорошо заглубленные опоры. Обычно опоры и опоры заливают в отдельные дни, чтобы дать бетону время застыть. Теперь Том делает это одним выстрелом, используя пластиковые опоры в форме воронки, снабженные цилиндрическими опорами.«Насколько я понимаю, лучшего способа сделать бетонный пирс нет, - говорит он.

Новые технологии для основ будущего

Самовыравнивающийся бетон

Новое химическое вещество, называемое пластификатором «супер-супер», позволяет разливать смесь, которая течет почти как вода, но сохраняет структурную целостность. (Обычно слишком тонкая смесь позволяет заполнителю осесть на дно до того, как бетон затвердеет, что приводит к более слабой стене.)

«Вы можете приподнять грузовик до угла и залить весь фундамент», - говорит Эд Заутер, исполнительный директор Ассоциации бетонных оснований.«Он просто распространяется повсюду». Это лучше, чем перекачивать или перекачивать бетон там, где это необходимо. И, как вода на поверхности озера, верх «супер-супер» пластифицированного бетона автоматически устанавливает уровень, что является хорошим началом для создания каркаса.

Опоры тканевые

Вместо того, чтобы кропотливо строить опоры из досок, некоторые подрядчики по строительству фундаментов используют легкие опалубки из полиэтиленовой ткани высокой плотности. Эти гибкие тканевые системы легко приспосабливаются к наклонным и неровным участкам, что упрощает выемку грунта, а ткань остается на месте как встроенная гидроизоляционная мембрана.Выпуклые стороны готовой опоры также помогают отводить воду от фундамента.

Где найти

Сборный фундамент:

Superior Walls of America Ltd.
Ephrata, PA
800-452-9255

Тканевая основа:

Fastfoot от Fab-Form Industries Ltd.
Суррей, Британская Колумбия, Канада
888-303-3278

Пластиковые формы опор:

Bigfoot Systems
F&S Manufacturing Inc.
800-934-0393
www.bigfootsystems.com

Спасибо:

Ассоциация бетонных фундаментов
Маунт-Вернон, ИА
866-232-9255
www.cfawalls.org

Часто задаваемые вопросы Вопросы
Минимальный осмотр для округа Рипли
"24 ЧАСА УВЕДОМЛЕНИЕ ТРЕБУЕТСЯ ДЛЯ ВСЕХ ПРОВЕРОК "
Следующий код, CABO, ссылки относятся к предлагаемому строительству, для которого это разрешение изданный.Просмотрите этот лист и спросите любого вопросы, которые могут возникнуть до начала строительства. Эти элементы будут проверены, когда сайт будет осмотрел.
НОЖНИЦЫ: Все нижние колонтитулы, стены, перед укладкой бетона необходимо провести осмотр водопровода под полом. залил.
403,1 Минимальная глубина опора должна быть на 24 дюйма ниже окончательного уклона и на 12 дюймов ниже существующего уклона.
Размер опоры основывается на допустимом давлении почвы в 2000 фунтов на квадратный фут.
403,1 Анкерные болты должны быть диаметром 1/2 дюйма, в пределах 12 дюймов от углов и размещаться МАКСИМАЛЬНО 6 футов o.c. Болты должны выдвигаться минимум на 7 дюймов в сердцевину, ячейку или стык каменной кладки и на 7 дюймов в заливка бетона. Утвержденные ремни могут могут быть заменены, ЕСЛИ они соответствуют требуемой глубине размещения и имеют диаметр 42 дюйма.c максимум; обратитесь к инструкциям производителя.
403,1 Нижний колонтитул должен быть дважды шириной не менее стены с арматурным стержнем 1/2 дюйма или 5/8 дюйма в основании с 2 трассы, размещенные в нижней половине опоры, на расстоянии не менее 6 дюймов друг от друга и не менее 3 дюймов от дна и поддерживаемых сторон опоры на стульях.
403,1 Двухэтажные дома требуется минимум 8 дюймов бетона в нижнем колонтитуле.
403,1 Колонтитулы жилые и пристроенных гаражей:
1 Нижние колонтитулы должны быть минимум 24 дюйма в глубину.
2 Должен быть минимум 6 дюймов бетона в нижнем колонтитуле, двухэтажный дом - 8 дюймов глубиной.
3 Блок любого размера используется, ширина должна быть в два раза больше ширины, 10-дюймовый блок для подвала
при использовании кирпича.(Пример: если используемый блок имеет ширину 8 дюймов, нижний колонтитул должен быть 16 дюймов
широкий).
4 Арматура требуется в жилища. Либо 1/2 дюйма, либо 5/8 дюйма разрешено.
5 Арматура требуется в все жилые и гаражные колонтитулы. В гаражных этажах разрешен провод
6 Арматура литая стены подвала и гаража.По горизонтали нужны 2 стержня для каждого прогона с 3 или 4
прогоны арматуры на расстоянии 2 фута и арматуры размером 1/2 дюйма или 5/8 дюйма.
7 Нижние колонтитулы гаража должны быть 24 дюйма в глубину, размер обрамления нижнего колонтитула составляет 6 дюймов X 16 дюймов
широкий, с двумя проходами арматуры размером 1/2 дюйма или 5/8 дюйма.
403,1 Отверстия для столбов строений:
1 Отверстия должны быть не менее 42 дюйма глубиной - 6 дюймов бетона внизу.
2 *** Рекомендовать 2 для каждого отверстия в опоре следует использовать мешки с бетоном. **
403,1 Нижние колонтитулы передвижных домов (одинарная или двойная ширина):
1 Нижний колонтитул должен быть мин. 24 дюйма в глубину.
2 Галстуки нижние и нижние должны соответствовать спецификациям производителя.
3 Установка IMHA сертифицированный установщик
4 Требуется арматура, или фибра в бетоне. Размер арматуры 1/2 дюйма или 5/8 дюйма.
5 Руководство, или Требуется инженер-архитектор
ОСНОВАНИЕ:
ПОМОЩЬ ПОДВАЛ
АВАРИЯ НЕОБХОДИМЫЕ СПАСАТЕЛЬНЫЕ ОТВЕРСТИЯ: Подвалы жилые
пространство и каждая спальная комната должна иметь по крайней мере одну открываемую аварийную аварийно-спасательное отверстие.Чрезвычайная ситуация отверстия для эвакуации и спасения должны быть МИНИМАЛЬНОЙ СЕТКОЙ
ЧИСТЫЙ ОТКРЫТИЕ 5,7 квадратных футов. (высота порога МАКСИМАЛЬНАЯ 44 дюйма закончено
пол). Минимальная чистая высота в свету 22 дюйма и минимальная чистая ширина в свету 20 дюймов. Они должны работать изнутри. помещения без использования инструментов и ключей. ОКОННЫЕ СКВАЖИНЫ: Минимальная горизонтальная площадь должна составлять 9 кв. Футов с мин. горизонтальная проекция 36 дюймов.
404.1 МИНИМУМ допустимая толщина фундамента и МАКСИМАЛЬНЫЙ уровень засыпки
следует: Все залитые стены должны быть минимальная толщина 8 дюймов под облицовкой из кирпича и не более 20 футов двускатный верх (одноэтажный)
405,1 Периметр Требуется дренаж в фундамент, перфорированная дренажная труба внутри и снаружи подвала футеры облицованы камнем (снаружи).Гравий должен выходить как минимум за пределы внешний край нижнего колонтитула и 6 дюймов выше верха нижнего колонтитула с одобренным фильтром материалы.
406,1 Гидроизоляция внешний подвал требуется от фундамента до готового уровня.
Гидроизоляция до состоит из битумного покрытия и водонепроницаемой мембраны или другого типа
утвержденные средства
Обработка давлением обязательны пиломатериалы и пенополистирол под плиту.
408,1 Вентиляция подпольного пространства обязательный. Вентиляционные отверстия должны быть размещены в пределах 3 футы углов фундамента, а не
в балке пола. Минимум 1 кв. Фут. вентиляции на 150 кв. футов подпольной площади. Должен быть обеспечен доступ ко всем подпольным помещениям. области с минимальным проемом 18 x 24 дюйма в полах или 16 "x24" в стенах.
Приямок отстойника или один или больше канализационных стоков в полу.
ПАРНЫЙ БАРЬЕР ОБЯЗАТЕЛЬНЫЙ. 6 мил. пластик под 2 дюймов гравия.
408,3 Под полом должны быть очищены от всей растительности, мусора и т. д.
408,5 Пространства для сканирования должны быть таким образом, чтобы вся вода направлялась в центральную точку, где находится слив или поддон.
яма диаметром 18 дюймовДолжна быть обеспечена глубина x 24 дюйма.
703,7 Кладочный шпон - к применяться и поддерживаться в соответствии с подробностями.
РАМА И ДИЗАЙН:
310,2 Спальных комнат необходимо иметь хотя бы одно отверстие для аварийного выхода (окно на уровне
этаж 5 кв.футов и всех остальных - 5,7 кв. футов, высота подоконника должна быть 44 дюйма или меньше от готового пола.) Рекомендуется минимум 36 x 36 дюймов.
602,8 Противопожарные меры должны быть предусмотрены для отсечения всех скрытых вертикальных и горизонтальных сквозных отверстий в включает в себя все провода и водопроводные трубы, вентиляционные и межэтажные каналы и верхний этаж до
кровельное пространство.
502.3 Расчет балок балки и требования к расстоянию между опорами.
802,4 Балка перекрытия, пол размеры балок, стропил и прогонов и требования к допустимым пролетам.
802,11 Ферменная конструкция и требования к распоркам. ФЕРМЫ ТРЕБУЕТСЯ СПЕЦИФИКАЦИЯ.
807.1 Любое мансардное помещение 30 дюймов или более высоты должны иметь отверстие для доступа не менее 22 "X
30 ".
ЛЕСТНИЦ и ПОСАДКИ:
311,4 Минимум 36 дюймов X С каждой стороны выходной двери требуется 36-дюймовая площадка.
311,5 Все лестницы должны иметь поручни МИНИМАЛЬНОЙ и МАКСИМАЛЬНОЙ высоты 34 дюйма. и 38 "
измеряется от выступа протектора.Открыть стороны палуб и балконов, а также боковые стены должны иметь перила не менее 36 дюймов. в высоту, если более чем на 30 дюймов выше итоговой отметки. ПОД ЗАЩИТНОЙ ЛЕСТНИЦЕЙ: ЗАКРЫТОЕ ДОСТУПНОЕ ПОМЕЩЕНИЕ ДОЛЖНО ИМЕТЬ СТЕНЫ И СОФИТЫ, ЗАЩИЩЕННЫЕ НА ЗАКРЫТЫХ СТОРОНАХ СУХОЙ СТЕНОЙ 1/2 ".
ГАРАЖЕЙ:
309,1 Двери, входящие в Жилой дом от гаража должен быть МИНИМАЛЬНЫМ размером 1 3/8 дюйма из массива дерева или
металлическая дверь, или 20-минутный рейтинг огня без окон и проемов.
309,2 Пристроенные гаражи или в пределах 6 футов от жилого помещения должно быть полностью отделено от жилого и мансардного
МИНИМАЛЬНОЕ место в гипсокартоне 1/2 "со стороны гаража. ГАРАЖИ РАЗМЕЩЕННЫЕ ПОД ЖИЛЫМИ НОМЕРАМИ ТРЕБУЮТ МИНИМАЛЬНУЮ СУХУЮ СТЕНУ ТИПА-X 5/8 "ИЛИ ЭКВИВАЛЕНТ.
309,3 Этажи гаража должны быть с уклоном к входной двери основного транспортного средства или к центральному водостоку.
602 Заголовок гаражных ворот требования.
ДЫМОВЫЕ ИЗВЕЩАТЕЛИ:
313,1 (a) Детекторы должны быть установлен в каждой комнате, предназначенной для сна, (б) в удаленной жилой зоне от кухни и кухонных принадлежностей, в) на потолке верхнего уровня рядом с верхом или над каждой лестницей, кроме лестницы в подвал, в любом многоэтажный дом, (г) цокольный этаж возле лестничной клетки.Сигналы тревоги в пределах 20 футов от кухонного прибора должен быть фотоэлектрическим или временным. глушитель
ИЗОЛЯЦИЯ:
Согласно Indiana Energy Кодекс охраны природы 11 сентября 2005 г. (ЮЖНАЯ ЗОНА)
R-30 Потолок R-13 + 1 Стены R-7 Стены подвала 7 футов.
Изоляция фундамента по периметру R-7 3 фута Подземка R-7 2,7 фута
Другое: стены из стального каркаса требуют R стена или пол выше
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Международный кодекс бытовой электротехники 2005
Служба отключения означает быть расположен в легкодоступном месте за пределами
зданий или строений, или внутри ближайшего к точке входа сервисные кондукторы.
240-24 Устройство максимального тока (Сервисная панель) не должна находиться в гардеробных или ванных комнатах.
210-8 Цепь замыкания на землю Защита от прерывания (GFCI) должна быть предусмотрена во всех ванных комнатах, гаражах, подвалы, внешние розетки, все розетки на кухнях и в розетках в пределах 6 футов от сырости
бары.(См. Раздел 210-8 для исключения).
IBC38 Жилище розетки агрегата должны быть расположены так, чтобы ни одна точка на непрерывном пространстве стены (2 футов или шире) находится на расстоянии более 6 футов от розетки. Настенные розетки на кухнях и в столовой площади требуются до
располагаться так, чтобы ни одно место вдоль стены не находилось на расстоянии более 24 дюймов от выход. Островная и полуостровная стойка вершины с коротким размером 12 дюймов или больше и размером 24 дюйма или Большему нужна отдушина.Ванные комнаты требуется выпуск с защитой GFCI рядом с каждым установленным бассейном
и в пределах 6 футов от воды.
410-8 Типы светильников шкафные разрешенная, люминесцентная, полностью закрытая лампа накаливания.
422-18 Выход для потолочного вентилятора коробки должны быть перечислены и идентифицированы для поддержки фанатов.
300-4 Минимум 1/16 дюйма стальная пластина поверх проводки, которая не находится на расстоянии 1 1/4 дюйма от лицевой стороны
каркасная стена.
210-24 Электропроводка ответвительных цепей 14-2 или 12-2 медь, в зависимости от нагрузки.
3703-4 Подземный электрический должен быть в трубопроводе сортамента 80 на глубину 18 дюймов и до 8
футов над землей. Метро Электропривод под проездами должен быть в графике 80, водовод
минимум.
САНТЕХНИКА-ОТОПИТЕЛЬ ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА:
2803.6,1 Нагнетание водонагревателя труба / предохранительный клапан должны быть из утвержденного материала и иметь
МИНИМАЛЬНЫЙ воздушный зазор от 1 дюйма до МАКСИМАЛЬНОГО 6 дюймов над полом.
2801 Водонагреватели устанавливаемые в гаражах с источником воспламенения, должны быть приподняты так, чтобы источник возгорания находится на высоте не менее 18 дюймов над полом гаража.
1402.1 Размещение газовых печей ограничения: опасные зоны, под лестницей, спальни,
ванные комнаты, гардеробные, туалеты, переходящие в спальни и ванные комнаты.
1307,3 Производство тепла приборы должны быть установлены с горелками, устройствами розжига горелок или отопление
элементы и выключатели на высоте не менее 18 дюймов над уровнем пола гаража.
2427 Колено для отвода конденсата требуется в газопроводе.
2420 Доступная отсечка клапаны должны находиться в пределах 6 футов от прибора и в том же помещении или пространстве для топлива.
и газовая обвязка.
1701 Требования Количество и источник воздуха для горения.
2407 Выпуск топлива горящие приборы.
3411,1 Минимум 5 дюймов стальная пластина над водопроводом, которая не находится на расстоянии 1 1/4 дюйма от поверхности шпилька
стена.
3411,1 Водопроводы должны быть протестировал 50 фунтов P.S.I. в течение 15 минут.Вентиляционные трубы, 5 фунтов в течение 15 минут или 10
ножка стойки трубы. Все форточки должны быть 3 дюйма через крышу наружу.
3403.1.2 Минимальное водоснабжение номинальное давление. Минимальная рабочая давление для трубопровода должно быть 160 фунтов на квадратный дюйм
при 73 градусах по Фаренгейту.
3403.2.2 Редукционный клапан.Максимальное среднее статическое давление должно быть 80 фунтов на квадратный дюйм. Когда основной
давление превышает 80 фунтов на квадратный дюйм, клапан должен быть установлен на бытовой воде филиал main.
ВАННЫЕ КОМНАТЫ:
303 Свет и вентиляция требования. Вывести наружу.
308,4 глазурованный области в пределах 60 дюймов от уровня слива ванны / душа должны быть закалены из стекла или стенки, окружающие эти отсеки, нижний край которых составляет менее 60 дюймов вертикально над ходьбой или стоя
поверхность.
702,4 Влагостойкость гипсокартон для использования в местах, подверженных водяным брызгам.
2724 Душевые клапаны должны быть из тип уравновешивания давления.
2720 Гидромассажные ванны должны иметь доступ к мотопомпе.
КАМИНЫ:
602.8 Противопожарный требования к дымоходам.
1805 Кладка дымохода строительные требования.
1003,7; 1001.1 Дымоходные зазоры и требования к расширению очага.
1004,1 Завод построен Требования к установке камина.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
