Какой стороной укладывать изобонд а: Пароизоляция Изобонд — инструкция по применению

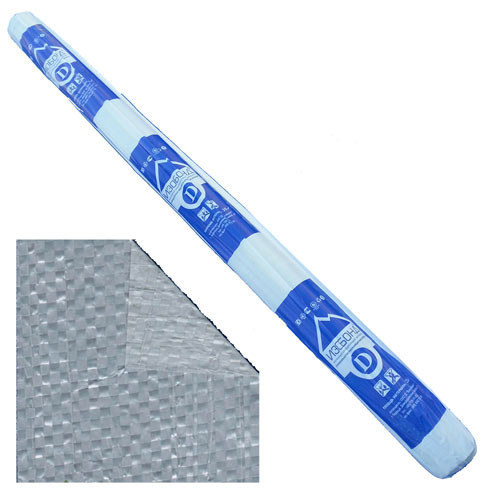

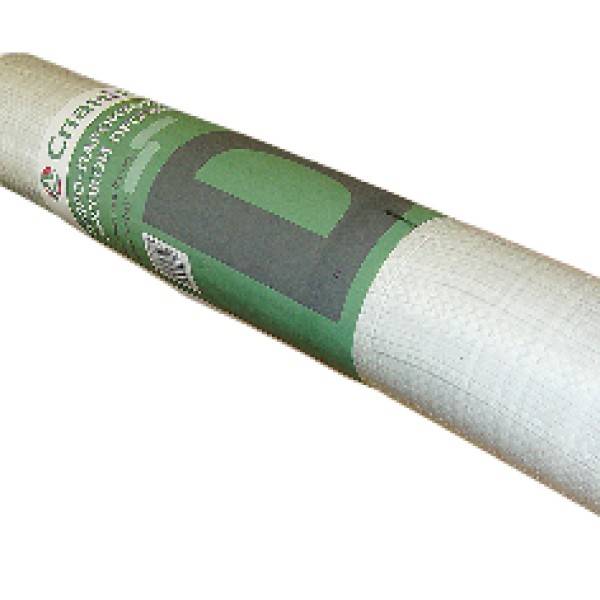

Гидро- пароизоляционная пленка Изобонд D Эко
Если пароизоляция уложена не той стороной, она просто не будет работать. Расписываем подробно правила укладки пароизоляции для наружных и внутренних стен.
Содержание
Описание
Описание и применение. Изобонд D Eco применяется для обеспечения дополнительной гидроизоляции скатных чердачных кровель, защиты от конденсатной влаги и задуваемых ветром осадков. Материал монтируется непосредственно на стропила с применением контрбруса для обеспечения дополнительной фиксации пленки и образования вентиляционного зазора в подкровельном пространстве. Расположение полотен материала должно быть горизонтально ориентированным, и осуществляется снизу вверх, начиная с основания крыши. Раскатываемое полотно должно беспрерывно продолжать предыдущее путем нахлеста по вертикальным и горизонтальным кромкам, который должен составлять не менее 150 мм.
Технические свойства Изобонд D Eco позволяют использовать материал в качестве пароизоляции для надежной защиты элементов кровли, а также теплоизоляционного материала от конденсируемых паров, идущих изнутри дома.
Изобонд D Eco расстилается полотнами по потолочному перекрытию, с соблюдением требуемого нахлеста в пределах 150-200 мм. Для надежности стыковки материала и создания герметичного паробарьера рекомендуется применять строительные соединительные клейкие ленты.
Материал. Полипропилен.
Источник: http://roof-point.ru/shop/gidro-paroizolyacia/paroizoliaciya/izobond-paroiz/izobond-d-eko/
Описание товара:
Размер рулона -70м2 (1.6 х 43.75м).
Гидро-пароизоляционная мембрана.
Назначение
Для кровли / Для перекрытий / Для подвала / Для пола / Для цоколя / Для чердака
Источник: http://tskdiplomat.ru/catalog/izolyatsionnye_materialy/steam_wind_shelter_film/podkrovelnaya_gidroizolyatsiya/izobond_with.html
Зачем нужна пароизоляция утеплителя
Пароизоляция в случае использования влагопоглощающих утеплителей необходима всегда.
Дело в том, что характеристики минеральной ваты таковы, что установленный с внутренней стороны стены материал контактирует с теплым воздухом, в котором содержатся водяные пары. При отсутствии гидробарьера влага проникает в слой теплоизоляции на полу, где конденсируется, превращаясь в воду.

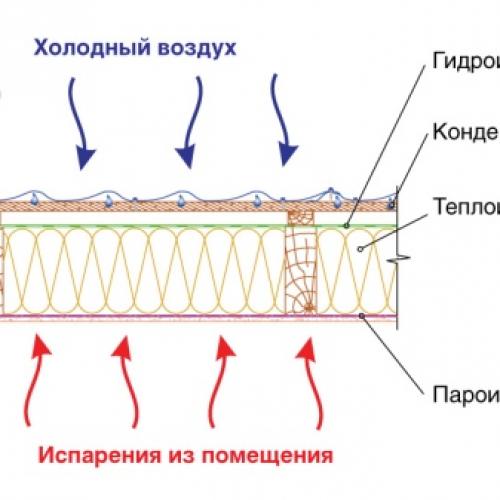

Пример использования пароизоляции при устройстве теплой кровли
В результате увлажнения теплоизоляционные свойства материала из минеральной ваты снижаются, кроме того, во влажной среде возможно появление плесени и грибка. Если пароизоляция под утеплитель на стене правильно уложена, то она становится препятствием для влаги. Поэтому устройство теплоизоляции требует монтажа пароизоляционного барьера между теплым воздухом помещения и утеплителем.
Источник: http://prouteplenie.com/materialy/kakoy-storonoy-klast-paroizolyatsiyu-tehnicheskie-nyuansy-dlya-vseh-sluchaev
Виды пароизоляции для утеплителя
Среди представленных сегодня на строительном рынке современных материалов для гидро-, пароизоляции можно выделить три основных вида:
Пленка относится к глухим паробарьерам, не пропускающим влагу сквозь себя.
Основное преимущество полиэтиленовой пленки – это низкая цена. Выпускаются также и двухслойные пароконденсатные пленки – это гладкие с внутренней стороны и шероховатые с внешней. Капли воды не проходят через пленку, а удерживаются.
Какой стороной укладывать пароизоляцию к утеплителю
Диффузионная мембрана – паробарьер с ограниченной паропроницаемостью, состоящий из нетканого полипропилена и полимерной пленки. Имеет внешнюю и внутреннюю сторону (смотри видео), которая пропускает через себя пар в оптимальном количестве. Пары воды в утеплителе не задерживается, а быстро испаряются.

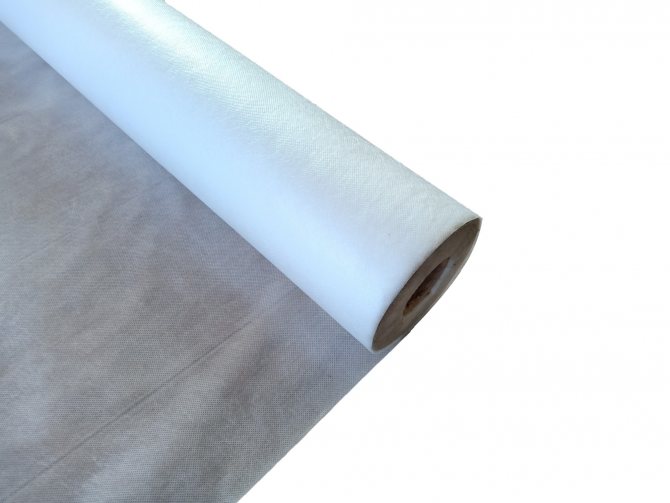

Пароизоляционная мембрана
Если стекловату при монтаже не защитить пароизоляцией, то по мере впитывания влаги теплопроводность материала будет увеличиваться.
Рулонная гидроизоляция — используется для защиты строительных конструкций от влаги. При использовании данного материала не зависит какой стороной укладывать гидроизоляцию к утеплителю, поскольку рулонная и обмазочная гидроизоляция Технониколь не пропускает влагу в обоих направлениях.
Источник: http://prouteplenie.com/materialy/kakoy-storonoy-klast-paroizolyatsiyu-tehnicheskie-nyuansy-dlya-vseh-sluchaev
Детали
| Масса поверхностная | ~ 75 г/м² |
|---|---|
| Масса рулона | ~ 5,5 кг |
| Длина / ширина / площадь рулона | 46,7 м / 1,5 м / 70 м² |
| Паропроницаемость | ~ 7 г / м² / 24 ч |
| Разрывное усилие | в продольном направлении 880 Н/5 см |
Источник: http://roof-point.ru/shop/gidro-paroizolyacia/paroizoliaciya/izobond-paroiz/izobond-d-eko/
Необходимость устройства воздушной прослойки у мембраны
Оставлять воздушную прослойку необходимо всегда.
Зазор равный 5 см устраивают с нижней стороны пленки. Таким образом, вы сможете избежать появления конденсата на полу, стенах или утеплителе. При использовании диффузионной пленки ее можно крепить на влагоустойчивую фанеру, осп или теплоизоляции. А прослойку для вентиляции устраивают с внешней стороны. При использовании антиоксидантного компонента следует делать воздушный зазор 4-6 см с обеих сторон.

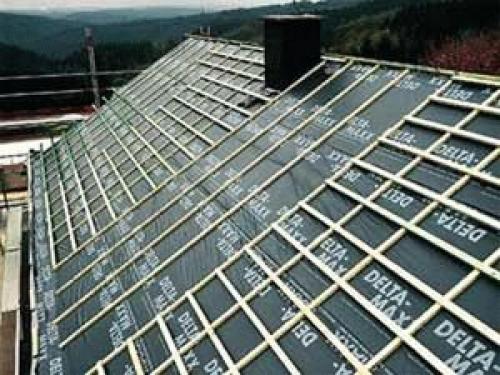

При устройстве пароизоляции кровли и потолка для устройства вентиляционного зазора нужно установить дополнительную контрообрешетку из деревянных брусков. При устройстве горизонтальных стоек и профилей, которые располагают перпендикулярно в отношении стены и пленки, следует оставить зазор для вентилируемого фасада.
Источник: http://prouteplenie.com/materialy/kakoy-storonoy-klast-paroizolyatsiyu-tehnicheskie-nyuansy-dlya-vseh-sluchaev

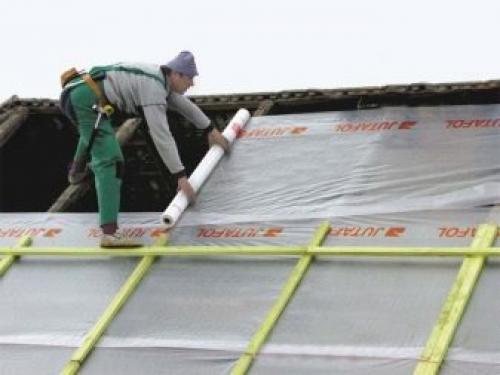

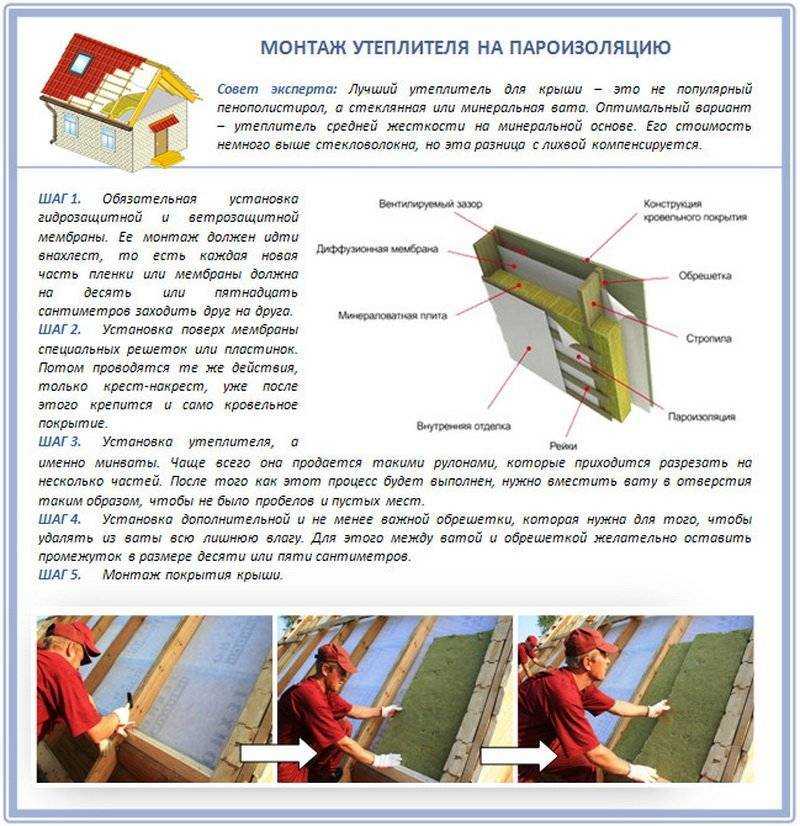

Правила крепления пароизоляции
Прикрепить пленку к стенам, потолку или полу можно при помощи степлера или гвоздей с широкой шляпкой.
Но самым качественным вариантом будет применение контрреек.
Укладывать пароизоляционную пленку следует внахлест не меньше 10 см. После крепления пароизоляции, стыки необходимо проклеить специальной лентой или скотчем.
Для качественного соотношения влаги и температуры строительной конструкции, а также для долгого срока службы помогут мембраны. Без их участия добиться таких качеств невозможно. При укладке пароизоляции следует соблюдать все правила. Многие производители указывают на упаковке рекомендации по монтажу пароизоляции.
Источник: http://prouteplenie.com/materialy/kakoy-storonoy-klast-paroizolyatsiyu-tehnicheskie-nyuansy-dlya-vseh-sluchaev
Характеристики
| Водоупорность мм.вод.ст, не менее | 1000мм. вод.ст |
| Плотность | 45-50г/м2 |
| Разрывная нагрузка прод/попер Н/5см, не менее | 110/90 |
| Сопротивление паропроницанию м2 час Па/мг, не менее | 7,0 |
| Состав | Полипропилен |
УФ-стабильность, мес. | 3-4 |
Источник: http://rocktrade.ru/izobond-v-eco-paroizolyacionnaya-membrana
Типы пароизоляционных материалов: A, B, C и D
Чтобы понять, все-таки какой стороной пароизоляция должна быть уложена и почему, например, у нее неожиданно оказались обе стороны гладкие, вам необходимо сначала определить ее тип. Ведь далеко не у каждого вида вообще есть две разных стороны!

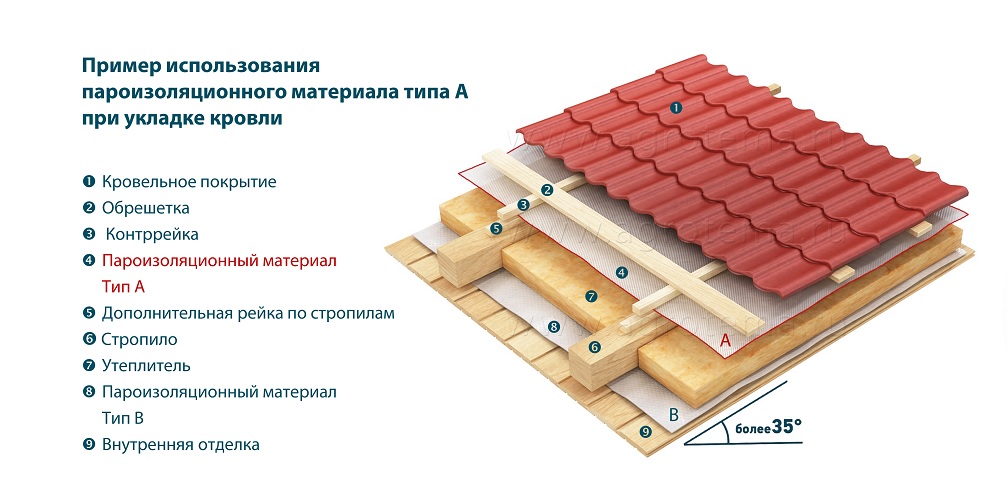

Изоляция типа А: только для вывода пара с другой стороны
Например, в качестве паробарьера крыши тип А применять нельзя потому, что в итоге все пары окажутся в утеплителе. Ведь главная задача такой изоляции – как раз и обеспечивать им безпрепятственный проход, но не пропускать дождевую воду с другой стороны.
Такую изоляцию применяют в кровлях с углом наклона от 35°, чтобы капли воды могли легко скатываться и испаряться (а испаряться им помогает вентиляционный зазор между такой изоляцией и утеплителем).
Пароизоляция В: классическая двухсторонняя укладка
А вот В – настоящий пароизоляционный материал.
У пароизоляции В двухслойная структура, которая позволяет избегать конденсата, благодаря тому, что влага впитывается в ее ворсинки утром и выветривается уже в течение дня.
Вот почему пароизоляцию по типу В всегда кладут гладкой стороной к утеплителю (пленочная сторона), а шероховатой – наружу. Используется пароизоляция В только в утепленной кровле, т.к. для неутепленной у нее слишком мала прочность.
Мембрана типа С: для усиленной защиты от водяного пара
Пароизоляция типа С – это двухслойная мембрана повышенной плотности. Она значительно отличается от типа B толщиной пароизоляционного пленочного слоя. Она применяется там же, где и пароизоляция типа В, но сама по себе более долговечна.
Дополнительно такую пароизоляцию используют в неутепленной кровле, чтобы защитить деревянные элементы чердачного перекрытия и в плоских кровлях, чтобы усилить защиту теплоизоляции. Пароизоляция С также должна укладываться шероховатой стороной вовнутрь помещения.
Полипропиленовая изоляция D: для значительных нагрузок
Новомодная пароизоляция типа D – особо прочная полипропиленовая ткань, у которой одна из сторон представляет собой ламинирующая покрытие.
Такая выдерживает значительные механические нагрузки. Она применяется не только для утепления чердачного перекрытия в качестве гидроизолирующей прослойки, но в утепленной кровле, чтобы защитить ту от протечек. Причем пароизоляция типа D незаменима для помещений особо высокой влажности.
Вот в каких случаях и где нужные все эти типы изоляции:
Источник: http://prouteplenie.com/materialy/kakoy-storonoy-klast-paroizolyatsiyu-tehnicheskie-nyuansy-dlya-vseh-sluchaev
Каких видов бывает для пароизоляции
Смотря, какой юзается утеплительный установка барьера может производиться до того как будет произведена облицовочная отделка. Используют еще внешную защиту.
Правда она владеет своими чертами. Пароизоляцию делают окрашиванием либо пленкой.
Из окрасочной продукции пользуются: битумом, дегтем, гудроном.

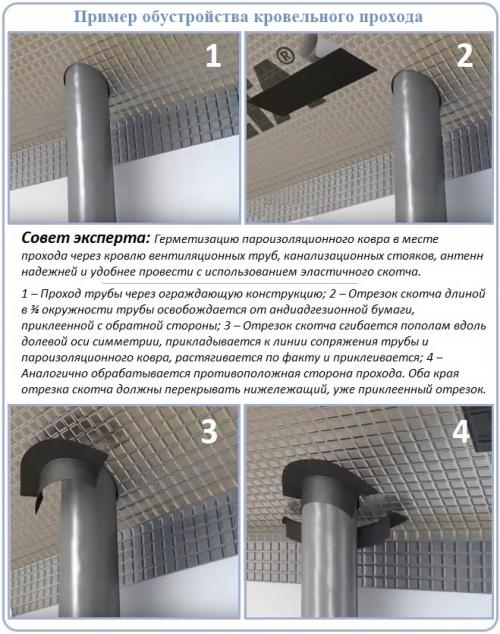

Подобную пароизоляцию используют на вентиляционные патрубки, печные трубы, железные скаты кровли и в ограниченной зоне, чтоб применять иной изоспан А.
К наиболее всераспространенному пароизоляционному можно отнести пленку, владеющую сложной мультислойной структурой, через которую не может просочиться пар.
Схожую продукцию дают в виде: диффузионных мембран, полипропилена, полиэтилена.
Полиэтиленовый не крепкий. В связи с сиим, его делают мультислойным либо армированным с добавлением сетки, ткани. Данный совершенно не пропускает пар.
Пленка может иметь отражающий фольговый экран, нанесенный на одной стороне.
Таковая изоляция подступает помещениям, имеющим завышенную влажность и высшую температуру для пароизоляции: видео.
Высокие прочностные свойства отмечены в полипропиленовом изделии с тканой основой и полипропиленовыми слоями с каждой стороны. УФФ-лучи не могут повлиять на этот Особый состав, нанесенный на защитное изделие, улучшает качество этого и способность противостоять возникновению влаги.
На одной стороне пленка владеет антиоксидантным слоем способным создавать впитывание образовавшейся воды и создавать ее скорое испарение при наличии вентиляционной системы.
Ограниченной паровой проницаемостью владеет пароизоляция из диффузионных мембран.
Этот составляет полимер и полипропилен. Иной вид мембраны различается энергосберегающими возможностями и устойчивостью к высочайшей температуре и возможности создавать отражение лучей УФФ. Она различается металлизированным наружным слоем.
Источник: http://vtekb.ru/otdelka/kakoj-storonoj-ukladyvat-paroizolyatsiyu-izobond-v.html
ХАВАС
Ветро-влагозащитная паропроницаемая мембрана
Применение Изобонд А в конструкции стен зданий с наружным утеплителем:
Ветро-влагозащитная паропроницаемая мембрана Изобонд А предназначена для защиты наружных стен малоэтажных зданий из бруса каркасной, щитовой или комбинированной конструкции от воздействия атмосферной влаги и ветра. Во всех случаях применения внешней обшивки (вагонка, сайдинг и т.д.) при наружном утеплении стен укладывается с внешней стороны утеплителя под обшивкой здания, способствует выведению влаги из утеплителя.
Применение материала Изобонд А в конструкциях вентилируемых фасадов многоэтажных зданий:
Ветро-влагозащитная паропроницаемая мембрана Изобонд А применяется для защиты утеплителя в конструкциях вентилируемых фасадов многоэтажных зданий с наружным утеплением. Изобонд А предохраняет утеплитель от ветра, атмосферной влаги и снега, проникающих в вентилируемый зазор под внешнюю обивку. Изобонд А способствует выведению влаги из утеплителя.
Применение Изобонд А в конструкции утепленной кровли:
Ветро-влагозащитная паропроницаемая мембрана Изобонд А не может применяться в качестве основной или временной кровли! Изобонд А может применяться как подкровельная ветро-влагозащитная мембрана в утепленных кровлях с различными типами покрытий с углом наклона больше 35 градусов. Изобонд А крепится над утеплителем поверх стропил под обрешоткой. Служит как дополнительная защита от ветра и для защиты утеплителя и несущих элементов конструкций от подкровельного конденсата.
Не допускается монтаж или использование Изобонд А при атмосферных осадках без кровельного покрытия.
Технические характеристики:
| Технические характеристики | |||||
| Плотность | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут, не менее | Водоупорность мм.вод.ст., не менее | УФ-стабильность материал, мес. |
| 90 гр/м2 | полипропилен | 177/129 | 1000 | 250 | 3-4 |
Ветро-влагозащитная паропроницаемая мембрана
Ветро-влагозащитная паропроницаемая мембрана Изобонд А premium предназначена для защиты наружных стен малоэтажных зданий из бруса каркасной, щитовой или комбинированной конструкции от воздействия атмосферной влаги и ветра.
Во всех случаях применения внешней обшивки (вагонка, сайдинг и т.д.) при наружном утеплении стен укладывается с внешней стороны утеплителя под обшивкой здания, способствует выведению влаги из утеплителя.
Ветро-влагозащитная паропроницаемая мембрана Изобонд А premiumприменяется для защиты утеплителя в конструкциях вентилируемых фасадов многоэтажных зданий с наружным утеплением. Изобонд А premium предохраняет утеплитель от ветра, атмосферной влаги и снега, проникающих в вентилируемый зазор под внешнюю обивку. Изобонд А premium способствует выведению влаги из утеплителя.
Ветро-влагозащитная паропроницаемая мембрана Изобонд А premium не может применяться в качестве основной или временной кровли! Изобонд А premium может применяться как подкровельная ветро-влагозащитная мембрана в утепленных кровлях с различными типами покрытий с углом наклона больше 35 градусов.
Изобонд А premium крепится над утеплителем поверх стропил под обрешоткой. Служит как дополнительная защита от ветра и для защиты утеплителя и несущих элементов конструкций от подкровельного конденсата. Не допускается монтаж или использование Изобонд А premium при атмосферных осадках без кровельного покрытия.
Технические характеристики:
| Технические характеристики | |||||
| Плотность | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут, не менее | Водоупорность мм.вод.ст., не менее | УФ-стабильность материал, мес. |
| 130±5 гр/м2 | полипропилен | 177/129 | 1000 | 500 | 3-4 |

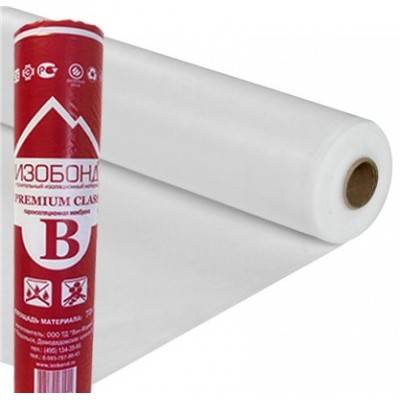

Пароизоляционная мембрана
Применение Изобонд B в конструкции утепленной кровли:
Параизоляционная мембрана Изобонд B применяется как пароизоляция в утепленных кровлях эксплуатируемых мансард, с различными типами покрытий.
Применение материала Изобонд В в конструкциях стен зданий с наружным утеплением:
Пароизоляционная мембрана Изобонд В применяется в качестве пароизоляции наружных и внутренних каркасных стен малоэтажных зданий всех типов при внутреннем или внешнем утеплении. Изобонд В крепится с внутренней стороны теплоизоляционного слоя на элементы несущего каркасы гладкой стороной к утеплеителю.
Применение материала Изобонд В в конструкциях перекрытий:
Пароизоляционная мембрана Изобонд В используется как изолирующий материал в межэтажных перекрытиях с применением утеплителей всех типов. Изобонд В укладывается между отделочным материалом потолка и черновым полом (гладкой стороной к полу) и по потолочным лагам над утеплителем (шероховатой стороной к утеплителю).
Применение материала Изобонд В при устройстве ламинированных и паркетных полов:
Пароизоляционная мембрана Изобонд В служит как пароизоляции при устройстве ламинированных и паркетных полов по бетонному, цементному и иным неорганическим основаниям. Изобонд В укладывается на цементную стяжку под покрытием пола.
Технические характеристики:
| Технические характеристики | |||||
| Плотность | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут, не менее | Водоупорность мм.вод.ст., не менее | УФ-стабильность материал, мес. |
| 60±5 гр/м2 | полипропилен | 128/104 | 7 | 1000 | 2-4 |

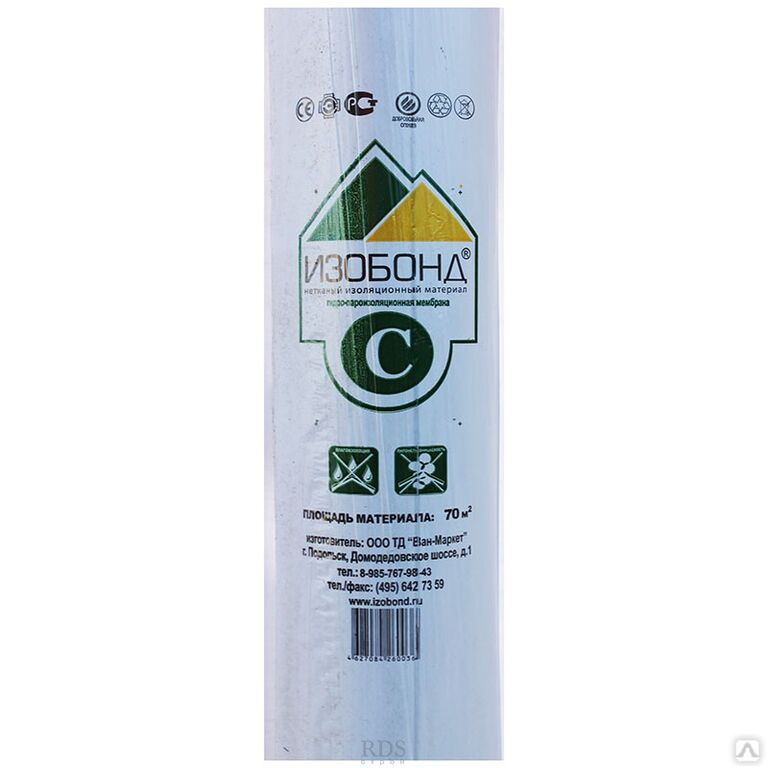

Гидро-пароизоляционная мембрана
Применение Изобонд C в конструкции не утепленной кровли:
При сооружении неутепленных наклонных кровель ИЗОБОНД С монтируется горизонтальными полотнищами внахлест, начиная с нижней части крыши.
Перекрытие полотнищ по горизонтальным и вертикальным стыкам — не менее 15 см. Стыки рекомендуется проклеить соединительной лентой. Растянутый материал крепится на стропилах деревянными антисептированными контррейками 4х5 см на гвоздях или саморезах. По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. При малых углах наклона кровли Гидро-пароизоляционная мембрана Изобонд С рекомендуется монтировать по дощатому настилу, укрепленному на стропилах.
Применение материала ИЗОБОНД С в конструкциях перекрытий:
Гидро-пароизоляционная мембрана Изобонд С применяется как изолирующий материал в конструкции перекрытий с использованием утеплителей всех типов. ИЗОБОНД С укладывается между отделочным материалом потолка и черновым полом и по потолочным балкам над утеплителем внахлест с перекрытием 15-20 см. Рекомендуется устраивать вентиляционный зазор 4-5 см между утеплителем и верхним слоем пароизоляции, а также между чистовым полом и пленкой.
Применение материала ИЗОБОНД С в конструкции пола на бетонном основании:
Гидро-пароизоляционная мембрана Изобонд Сприменяется для гидроизоляции полов на бетонном основании. Гидроизоляция укладывается непосредственно на плиту с перехлестом полотнищ не менее 15-20 см. Для выравнивания поверхности пола поверх ИЗОБОНДа С монтируется цементная стяжка. При гидроизоляции пола под стяжкой необходимо завести ИЗОБОНД С на стены на 5-10 см.
Применение материала ИЗОБОНД С в конструкциях плоской кровли:
Гидро-пароизоляционная мембрана Изобонд С в конструкциях плоской кровли материал предназначен для защиты утеплителя и других элементов конструкции от паров изнутри помещения. В этом случае материал раскатывается по плитам перекрытия или иному основанию с перехлестом полотнищ не менее 15-20 см; стыки рекомендуется скреплять соединительной лентой. Сверху по материалу укладывается утеплитель и кровельное покрытие.
Для защиты утеплителя от внешних воздействий можно раскатать ИЗОБОНД С внахлест 15-20 см между утеплителем и бетонной стяжкой.
Технические характеристики:
| Технические характеристики | |||||
| Плотность | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут, не менее | Водоупорность мм.вод.ст., не менее | УФ-стабильность материал, мес. |
| 80±5 гр/м2 | полипропилен | 197/119 | 7 | 1000 | 3-4 |

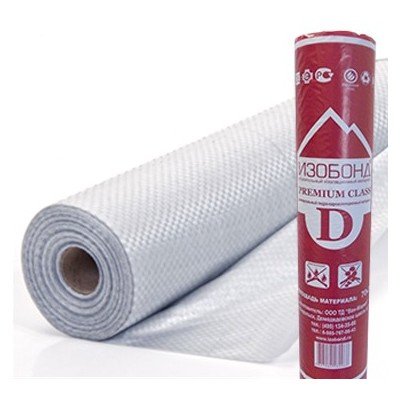

Универсальный гидро-пароизоляционный материал
Применение паропроницаемой мембраны Изобонд D в конструкции неутепленной кровли:
При сооружении неутепленных наклонных кровель Изобонд D раскатывается и нарезается прямо на кровельных стропилах. Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части крыши.
Перекрытие полотнищ по горизонтальным и вертикальным стыкам — не менее 15 см. Стыки полотнищ можно дополнительно проклеить соединительной лентой. Растянутый гидроизоляционный материал укрепляется на стропилах деревянными антисептированными контррейками 4х5 см на гвоздях или саморезах. По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. При малых углах наклона кровли Изобонд D рекомендуется монтировать по дощатому настилу, укрепленному на стропилах.
Применение материала Изобонд D в конструкциях плоской кровли:
Применение материала Изобонд D в конструкциях плоской кровли
В конструкциях плоской кровли материал Изобонд D применяется для защиты утеплителя и других элементов конструкции от паров изнутри помещения. Изобонд D раскатывается по плитам перекрытия или иному основанию с перехлестом полотнищ не менее 15-20 см; полотнища рекомендуется скреплять между собой соединительной лентой. Сверху на материал укладывается утеплитель и кровельное покрытие.
Применение материала Изобонд D в конструкции пола на бетонном основании:
Изобонд D применяется для гидроизоляции полов на бетонном основании. Гидроизоляция кровли укладывается непосредственно на плиту с перехлестом полотнищ 15-20 см. Для выравнивания поверхности пола поверх Изобонд D монтируется цементная стяжка. При гидроизоляции пола под стяжкой необходимо завести материал на стены на 5-10 см.
Технические характеристики:
| Технические характеристики | |||||
| Плотность | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут, не менее | Водоупорность мм.вод.ст., не менее | УФ-стабильность материал, мес. |
| 105 гр/м2 | полипропилен | 1068/890 | 7 | 1000 | 3-4 |
Изобонд Ф — газовспененный пенополиэтилен ламинированный полированной алюминиевой фольгой.
Технические характеристики:
| Технические характеристики | |||||
| Плотность | Состав | Разрывная нагрузка прод./попер., Н/5см | Паропроницаемость, гр/м2/сут, не менее | Водоупорность мм.вод.ст., не менее | УФ-стабильность материал, мес. |
| 50 или 100 гр/м2 | полиэтилен, фольга | — | 0,001 | 1000 | 3-4 |
Отражающие пленки и гидроизоляционная мембрана Изоспан
Гидроизоляционные материалы и пароизоляция ИЗОСПАН — надежность и долговечность вам гарантированы
Паро- и гидроизоляционные материалы под торговой маркой ИЗОСПАН – пленки и мембраны для малоэтажного и капитального строительства. Большой ассортимент, надежность, долговечностьпароизоляции и гидроизоляции — отличительные черты наших материалов.
Паро- и гидроизоляционные материалы торговой марки ИЗОСПАН делятся на три группы:
1.
Гидро-ветрозащитные паропроницаемые мембраны.
Гидро-ветрозащитные мембраны предназначены для защиты утеплителя и конструкций здания от конденсата, влаги и ветра из внешней среды. При этом внешняя гидро-ветрозащита должна быть паропроницаемой мембраной, позволяющей обеспечить выветривание водяных паров из утеплителя в атмосферу. Паропроницаемаягидроизоляционная мембрана активно применяется в конструкциях утепленных кровель, стен, вентилируемых фасадов. Свойства паропроницаемой гидроизоляционной мембраны таковы что, имея отличную паропроницаемость, позволяющую пару выветриваться из утеплителя, она обладает достаточной водоупорностью.
Кроме того, в линейке гидро-ветрозащитных паропроницаемых материалов ИЗОСПАН присутствует уникальная ветро- гидроизоляционная мембрана — ИЗОСПАН А с огнезащитными добавками, которая содержит в своем составе антипирены, позволяющие защищать конструкцию здания от случайных возгораний при монтаже и эксплуатации.
2. Гидро-пароизоляционные пленки.
Разработана пароизоляция (гидро-пароизоляционные материалы) — для защиты утеплителя и внутренних конструкций кровли, стен, межэтажных перекрытий от проникновения в них пара и конденсата изнутри помещения в зданиях всех типов.
Главное — пароизоляция позволяет сохранить теплоизолирующие свойства утеплителя и продлить срок службы всей конструкции. Так же пароизоляция препятствует образованию конденсата, грибковому заражению и коррозии элементов конструкции, защищает внутреннее пространство здания от попадания в помещение частиц волокнистого
3. Отражающие тепло-гидро-пароизоляционные материалы с эффектом энергосбережения.
Отражающие пленки с эффектом энергосбережения – это комплексные материалы, позволяющие за счет металлизированной поверхности отражать инфракрасное тепловое излучение до 90% и защищать утеплитель, внутренние элементы кровли, стен, перекрытий от пара изнутри помещения, а также от влаги и ветра из внешней среды.
Отражающие пленки ИЗОСПАН дают возможность сэкономить на отоплении помещения и сократить время его прогревания.
Широкий спектр материалов ИЗОСПАН позволяет добиться комплексного решения таких вопросов, как гидро — пароизоляция конструкций, и подобрать именно то, что подходит для Вашего дома!
Изоспан RS – армированная гидро пароизоляция, материал имеет трёхслойную структуру: спанбонд, полипропиленовая сетка, ламинат.
Одна из сторон с шероховатой поверхностью используется для удержания капель конденсата и последующего их испарения. Для достижения высокой прочности материал армирован полипропиленовой сеткой.
Изоспан RM – армированная гидро-пароизоляция, материал имеет трёхслойную структуру: полиэтиленовая пленка, полипропиленовая сетка, ламинат. Для достижения высокой прочности материал армирован полипропиленовой сеткой.
Изоспан А ветро влагозащитная паропроницаемая мембрана. Применяется для защиты утеплителя и внутренних элементов стен и кровель от конденсата и ветра в зданиях всех типов. Материал укладывается с внешней стороны утеплителя под наружной облицовкой стены или под кровельным покрытием.
Изоспан АМ – гидро ветрозащитная паропроницаемая двухслойная мембрана. Применяется для защиты утеплителя и элементов кровли и стен от выветривания, конденсата и влаги из внешней среды. Материал укладывается непосредственно на утеплитель без вентиляционного зазора.
Изоспан AS – гидро ветрозащитная паропроницаемая трехслойная мембрана. Применяется для защиты утеплителя и элементов кровли и стен от ветра, конденсата и влаги из внешней среды. Материал укладывается непосредственно на утеплитель без вентиляционного зазора.
Изоспан В пароизоляция. Применяется в качестве паробарьера для защиты утеплителя и других элементов строительной конструкции от насыщения парами воды изнутри помещения в зданиях всех типов. Материал укладывается с внутренней стороны утеплителя в конструкциях стен и утепленной кровли, а также в межэтажных перекрытиях.
Изоспан С гидро пароизоляция. Изготавливается из ламинированного полипропиленового полотна повышенной плотности. Применяется как дополнительная гидро-, пароизоляция, в неутепленных кровлях и чердачных перекрытий для защиты деревянных элементов конструкции от подкровельного конденсата, атмосферной влаги и ветра, проникающих в местах неплотной укладки кровли.
Используется как пароизоляция при устройстве ламинированных и паркетных палов.

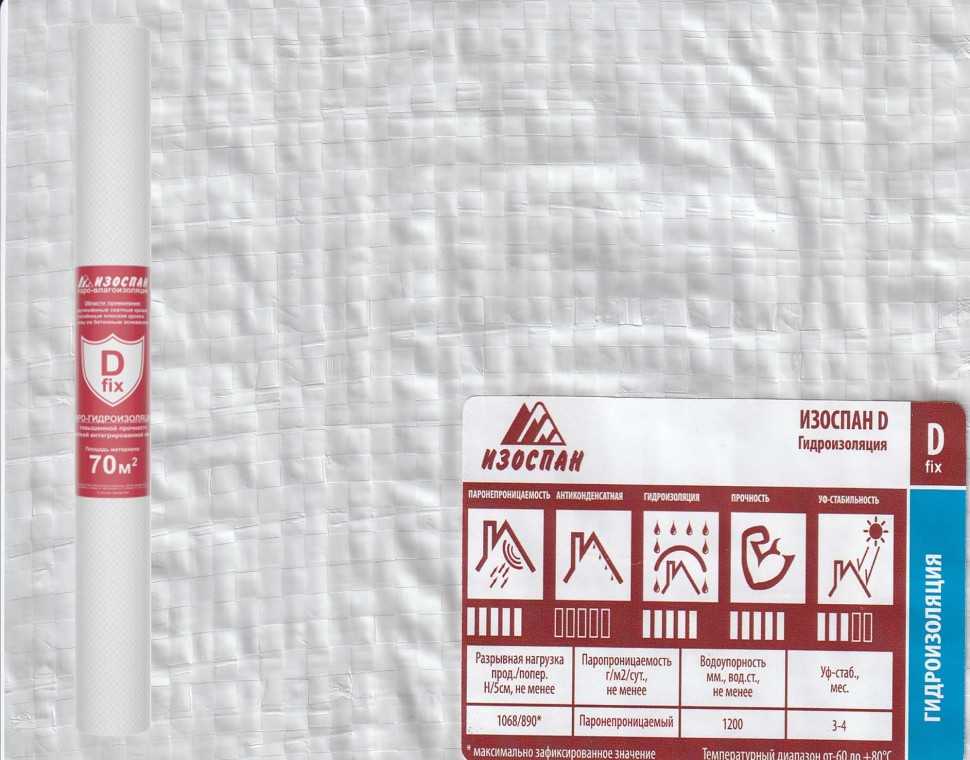

Изоспан D универсальная гидро пароизоляция.Представляет собой полипропиленовую ткань с односторонним ламинированным покрытием из полипропиленовой пленки. Применяется в строительстве для защиты конструкции здания от проникновения водяных паров, конденсата и влаги.
Изоспан FX отражающая тепло, гидро, пароизоляция. Применяется для внутренней и наружной тепло-, гидро-, пароизоляции в кровельных системах, стенах и перекрытиях зданий и сооружений всех типов. Материал может применятся в качестве подложки под любые напольные покрытия и системы \»теплый пол\» с целью направленного отражения тепла внутрь помещения.

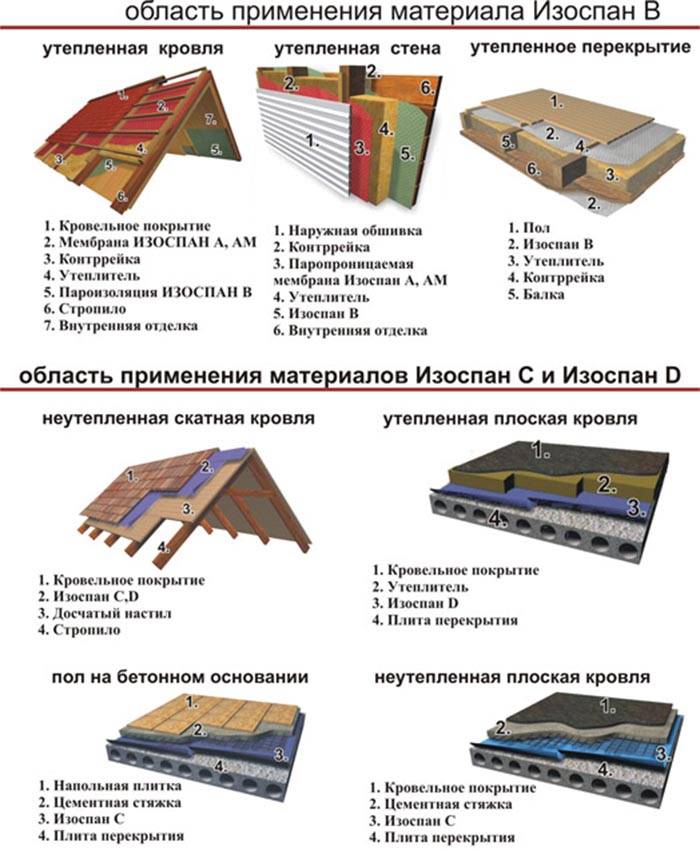

| Обозначение области применения: | Расшифровка обозначения: |
| В конструкции утепленной кровли: 1. Кровельное покрытие | |
| В конструкциях стен зданий с наружным утеплением: 1.Наружная обшивка | |
| 1. Наружная обшивка 2. Контррейка 3. Изоспан А, АМ, AS 4. Утеплитель 5. Пароизоляция Изоспан В 6. Внутренняя отделка | |
| В конструкции вентилируемых фасадов многоэтажных зданий: 1. Декоративная отделка | |
| В конструкции утепленной кровли: 1. Кровельное покрытие | |

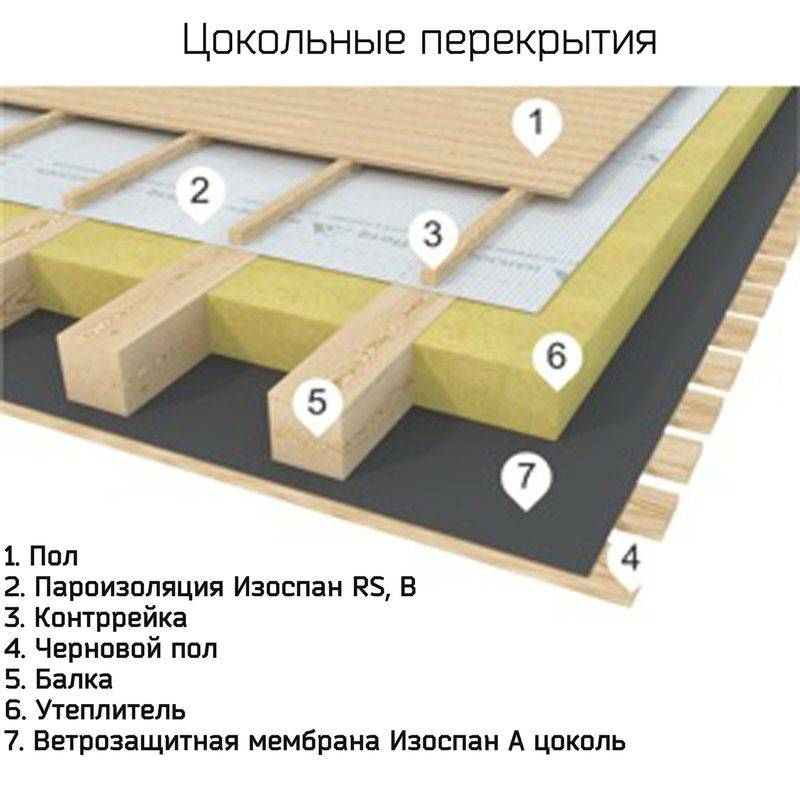

| В конструкции утепленных стен с внутренним или внешним утеплением: 1. | |
| В конструкциях чердачных (цокольных) перекрытий: 1. Пол | |
| Неутепленные наклонные кровли: 1. Кровельное покрытие | |
| В конструкции чердачных (цокольных) перекрытий: 1. Пол | |
| В конструкциях пола на бетонном основании: 1. Напольная плитка | |
| Неутепленные наклонные кровли: 1. Кровельное покрытие | |
| Утепленная плоская кровля: 1. Кровельное покрытие | |
| Неутепленная плоская кровля: 1. Кровельное покрытие | |
| В конструкциях пола на бетонном основании: 1. Напольная плитка | |
| В конструкции утепленной кровли: 1. Кровельное покрытие | |
| В конструкции неутепленной кровли: 1. Кровельное покрытие | |
| Каркасная стена: 1. Наружная обшивка | |
| Стена из бруса: 1. Наружная обшивка | |
| В конструкциях перекрытий: 1. Пол | |

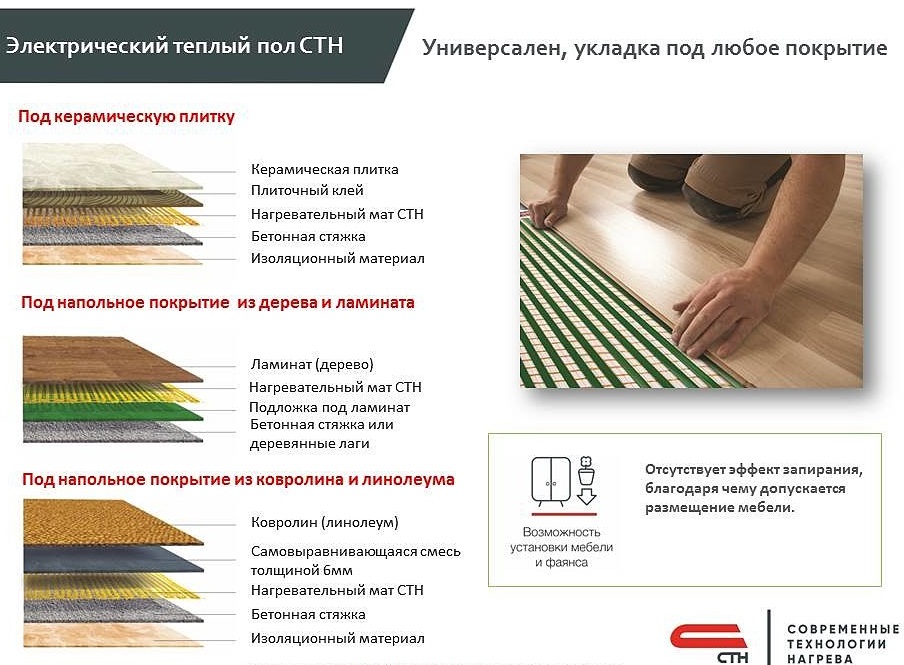

| В конструкции системы «теплый пол»: 1. Напольное покрытие |
Наружная обшивка Пароизаляционные материалы Ондутис
Материалы для пароизоляции кровли, потолка, пола и стен
Сегодня пароизоляционные материалы набирают все большую популярность. Многие уже ощутили их эффективность на личном опыте, а кто-то находится на стадии выбора подходящих типов и торговых марок. И для тех и для других мы подготовили статью, которая раз и навсегда закроет все имеющиеся вопросы по данной теме. Ну что же, давайте разбираться.
Зачем нужна пароизоляция
Вода окружает человека повсюду — она выпадает в виде осадков и используется практически во всех процессах жизнедеятельности.
Приготовление пищи, проведение гигиенических процедур и стирка одежды — согласно неумолимым законам физики, каждая из этих операций обогащает воздух в жилище водяными парами. Даже если жильцы находятся в состоянии отдыха, выдыхаемый ими воздух все равно насыщен мельчайшими частичками воды. Этот пар скапливается, а так как его давление выше атмосферного, он воздействует на стены, перекрытия жилья и теплоизоляционные материалы, стремясь выйти наружу.
Кроме того минераловатные утеплители подвержены выветриванию и воздействию внешней влаги, которая может проникать через отверстия и щели в кровле или наружной обшивке стен.
Теплоизоляция, насыщенная водяным паром, теряет свои свойства и делает дом беззащитным перед холодом. Современные пароизоляционные материалы способны защитить утеплители от пагубного влияния внутренней избыточной влаги, атмосферных осадков и выветривания.
Общий смысл применения пароизоляционных материалов на схеме

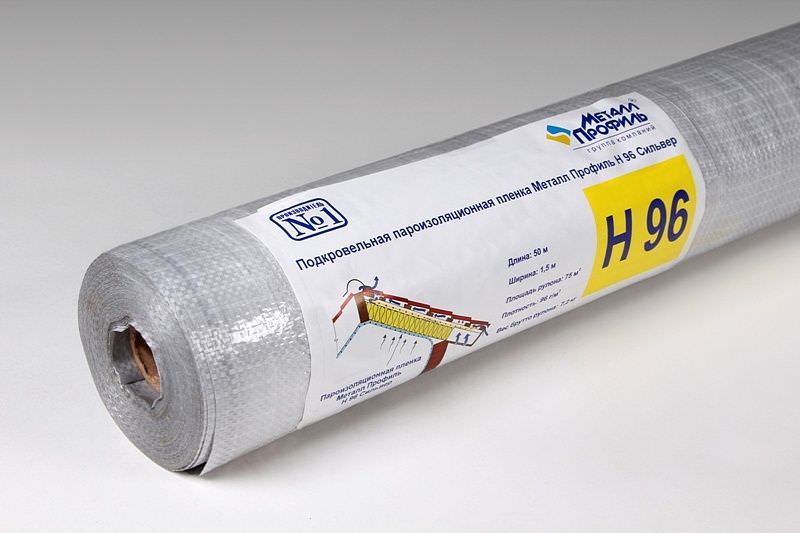

Типы материалов и их назначение
Как правило, пароизоляционные пленки прокладываются двумя слоями (под теплоизоляцией и над теплоизоляцией), чтобы полностью защитить утеплители от влаги. Очень важно обеспечить защиту от влаги, поступающей с обеих сторон, как изнутри, так и снаружи помещения. Пароизоляционные материалы бывают пяти основных типов: А, АМ, В, С, D, причем каждому из них отводится своя роль.
Тип А — ветро- и влагозащитная паропроницаемая мембрана, защищающая утеплитель от выветривания и внешней влаги.
Назначениие: Укладывается между теплоизоляцией и кровельным покрытием или внешней облицовкой стен. Применяется также для вентилируемых фасадов. Материал создан по технологии спанбонд.
Его основная задача — свободно пропускать пары изнутри утеплителя (если они есть) и препятствовать проникновению капель воды, попадающих из поврежденной кровли или от конденсата. |
Тип АМ — Универсальная многослойная паропроницаемая мембрана. Для защиты несущих элементов кровли и утеплителя от внешних атмосферных осадков и ветра.
Назначение: Укладывается между теплоизоляцией и кровельным покрытием. В зависимости от производителя пароизоляция типа АМ может быть трехслойная: два слоя спанбонда со специальной диффузной пленкой в центре или двухслойная: слой спанбонда и диффузная пленка. Эта высокотехнологичная пленка является основным отличием материала типа АМ от типа А. Диффузная пленка способна свободно пропускать водяной пар и абсолютно не пропускать воду в жидком виде.
За счет ламинирования диффузной пленкой материал обладает повышенной водоупорностью и может применяться не только на скатных, но и на плоских кровлях. Он надежно защитит от сильного ветра, обильного ливня или снега. Укладывается стороной с печатью от утеплителя. Важным дополнительным преимуществом является то, что мембрана типа АМ кладется непосредственно на утеплитель без дополнительного вентиляционного зазора. То есть, в отличие от типа А, нет необходимости в применении дополнительной обрешетки. |
Тип В — пароизоляционный материал, используемый в качестве паробарьера внутри помещений.
Назначение: защита утеплителя от внутренних паров помещения и сохранение его теплоизоляционных свойств. Применяется в конструкции стен, полов и межэтажных перекрытий. В кровельных работах тип В применяется только для утепленной скатной кровли (в не утепленной кровле или утепленной плоской кровле применяется тип D или С, потому что плотность типа В недостаточна для гидронагрузок, возникающих в плоской или не утепленной кровле).
Пароизоляция типа В имеет двухслойную структуру: слой спанбонда и слой пароизоляционной пленки. Слой спанбонда необходим для предотвращения образования капели от утреннего конденсата. Влага впитывается в спанбонд утром и выветривается в течение дня. |
Тип С — двухслойная пароизоляционная мембрана повышенной плотности. Отличается от типа В большей толщиной пароизоляционного пленочного слоя и большей плотностью слоя спанбонда.
Назначение: Применяется во всех случаях что и тип В, в виде более прочного аналога. Дополнительно (в отличие от типа В) используется в неутепленных кровлях для защиты деревянных элементов чердачного перекрытия от влаги и в плоских утепленных кровлях для усиленной защиты теплоизоляции.
Также используется в цокольных этажах и в неотапливаемых подвалах для защиты от грунтовых вод или при устройстве паркетных и ламинированных полов. |
Тип D — полипропиленовая ткань, имеющая с одной стороны прочное ламинирующее покрытие. Данный тип материала выдерживает значительные механические нагрузки.
Назначение: для укладки между цементной, земляной или другой водопроницаемой стяжкой пола и утеплителем полов, как гидроизолирующая прослойка. Применяется в конструкции не утепленной кровли для защиты от возможных протечек.
В качестве гидроизоляции может использоваться для перекрытий и стенных конструкций подвальных помещений с высокой влажностью. |
Клейкие ленты
Для удобства укладки любых пароизоляционных материалов и защиты стыков от проникновения влаги специалисты в области строительства рекомендуют использовать клейкие ленты.
Лентами проклеивают горизонтальные и вертикальные нахлесты, используют для соединения пароизоляционных материалов с примыкающими элементами конструкции, а также для соединения пароизоляционных материалов между собой. Для монтажа пароизоляции рекомендуется использовать клейкие ленты Изоспан нескольких видов: Изоспан KL, Изоспан KL+ и Изоспан ML proff.
Изоспан KL – двухсторонняя клейкая лента с основой из спанбонда. В качестве двухстороннего клеящего слоя используется водно-дисперсионный полимер без применения каких-либо растворителей. Срок службы изделия 50 лет.
Рекомендуется для склеивания внахлест полотен типа А.
Кроме Изоспана KL предлагается его аналог от другого производителя — Изобонд СЛ.
Изоспан KL+ — это специальная клеящаяся лента, выпущенная на основе нетканого материала с нанесенным двухсторонним усиленным клеевым основанием. Для прочности основа усилена армированием. Изоспан KL+ используется для склейки отдельных холстов пароизоляционных мембран с целью создания надежной пароизоляции поверхности.
Обладает отличными пароизоляционными свойствами и высокой температурной выносливостью в интервале от — 40 до +100 градусов. Отлично подходит для соединения полиэтиленовых и полипропиленовых пленок, а также разнопористых, неровных и разнородных материалов.
Рекомендуется для склеивания внахлест полотен любых типов: А, АМ, В, С, D.
Изоспан ML proff — это клейкая односторонняя лента, выполненная на основе искусственного шелка с применением специальных сетчатых армирующих волокон для усиления основных технических характеристик. Благодаря этому данная лента идеально подходит для склеивания мест примыкания пароизоляции ко всем типам поверхностей, в том числе бетонным, гипсовым и оштукатуренным, а также в местах примыкания труб, оконных проемов, цоколя, либо в местах, где требуется дополнительная пароизоляция. Отлично проявляет все свои свойства в температурном интервале от -40 до +100 градусов. Может применяться как для внутренних, так и для наружных работ.
Где приобрести пароизоляционные материалы
В компании «Агротема А» предоставлены в широком ассортименте современные высококачественные пароизоляционные материалы для различных целей, что позволяет оптимально решить любую задачу. Стоимость материалов вы можете посмотреть в нашем Прайс-листе. Поскольку компания является дилером сразу нескольких производителей, на складе всегда имеется широкий ассортимент материалов разных торговых марок. Для обоснованного выбора необходимо учитывать плотность материала и стоимость за килограмм (именно лучшая цена килограмма в сочетании с высокой плотностью позволяет купить материал с оптимальным соотношением цены и качества).
Применение пароизоляционных пленок не только поможет защитить жилье от сырости и холода, создать в доме уютную и комфортную атмосферу, но и гарантировано продлит срок жизни всем конструкциям, поможет существенно сэкономить на капитальных ремонтах.
Остались вопросы? Свяжитесь с нами по телефону: +7 (495) 744-13-08
Руководство по акустической обработке помещений
Существует несколько пассивных способов оптимизации помещения и устранения стоячих волн с помощью различных поглотителей.
Эффективность поглощения всех типов поглотителей сильно зависит от того, как вы их используете. В этом руководстве я подробно расскажу о некоторых практических правилах и полезной информации. Обзор наиболее часто используемых типов абсорберов:
— Пористые поглотители
— Поглотитель ВПР
— Щелевой поглотитель
— Панельный амортизатор
— Резонатор Гельмгольца
— Поглотитель ВПР
— Шасси-поглотители активной фазы
— Диффузор, служащий звукопоглотителем
Известными материалами являются пены с открытыми порами, такие как Basotec, Rockwool или один из моих любимых материалов Caruso Iso-Bond. Все эти пористые типы доступны с разным весом и плотностью, которые необходимо тщательно выбирать для наиболее эффективной работы в вашей комнате. Одно грубое эмпирическое правило заключается в том, что чем ниже удельное сопротивление материала воздушному потоку, тем лучше эффект для низких частот.
Но все не так просто. Чем ниже частота проблемы, тем большую толщину материала следует учитывать, поскольку для достижения эффекта поглощения толщина поглотителя должна составлять не менее 1/4 половины длины волны. Например, волна 100 Гц имеет длину 3,43 метра, и вам нужно как минимум 1/4 половины длины волны, чтобы получить эффект поглощения для 100 Гц, что приводит к мин. Поглотитель толщиной 40 см с низкой плотностью сопротивления воздушному потоку 5000. В этом сценарии вы получите скорость поглощения 0,75. Максимальное поглощение с материалом толщиной 40 см может быть достигнуто с более плотным материалом с сопротивлением воздушному потоку 3000, который будет иметь коэффициент поглощения 0,87. Максимальное поглощение для частоты 100 Гц может быть достигнуто при толщине поглощающего материала 70 см при плотности воздушного потока 1000 лучей/м. Это повлияет на скорость поглощения 1,0. Это означает, что по крайней мере 1/2 половины длины волны с адекватным сопротивлением воздушному потоку повлияет на наилучший результат.
Но есть еще одна хитрость для уменьшения плотности воздуха и затрат, которую я объясню после этой диаграммы.
Некоторые измерения точки потоотделения с доступными абсорбирующими панелями Caruso ISO-BOND WLG040/20KG и WLG035/40KG. Я покажу альтернативы с воздушным зазором, если они сделают лучше.
Проблема Частота, скорость поглощения и наиболее эффективная толщина отдельного типа поглотителя:
100 Гц Поглощение 0,80 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 40 см
100 Гц Поглощение 0,99 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 10 см + воздушный зазор 60 см от стены до абсорбера
Поглощение 120 Гц 1,00 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 10 см + воздушный зазор 50 см от стены до абсорбера
Поглощение 180 Гц 1,00 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 10 см + воздушный зазор 30 см от стены до абсорбера
200 Гц Поглощение 0,92 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 30 см
200 Гц Поглощение 0,94 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 20 см + воздушный зазор 10 см от стены до абсорбера
300 Гц Поглощение 0,98 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 20 см
600 Гц+ Поглощение 1,00 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 20 см + воздушный зазор 10 см от стены до абсорбера
900 Гц+ Поглощение 1,00 | Don Caruso WLG040, наиболее эффективное поглощение при толщине 20 см
500 Гц+-100 Поглощение 1,00 | Don Caruso WLG035, наиболее эффективное поглощение при толщине 50 мм + воздушный зазор 10 см от стены до абсорбера
500 Гц+-100 Поглощение 1,00 | Don Caruso WLG035, наиболее эффективное поглощение при толщине 50 мм + воздушный зазор 10 см от стены до абсорбера
Для потолка и если возможны высокие воздушные зазоры 10–50 см +, 30–50 мм Don Caruso 40KG WLG035 становится очень эффективным, как показано в следующем результате:
60–90 Гц Поглощение 0,98 | Don Caruso WLG035, наиболее эффективное поглощение при толщине 50 мм + воздушный зазор 100 см от потолка до абсорбера
100 Гц Поглощение 0,99 | Don Caruso WLG035, наиболее эффективное поглощение с толщиной 50 мм + воздушный зазор 70 см от потолка до абсорбера
140 Гц Поглощение 0,99 | Don Caruso WLG035, наиболее эффективное поглощение при толщине 50 мм + воздушный зазор 50 см от потолка до абсорбера
Поглощение 300 Гц 1,00 | Don Caruso WLG035, наиболее эффективное поглощение при толщине 50 мм + воздушный зазор 20 см от потолка до абсорбера
Поглощение 500 Гц 1,00 | Don Caruso WLG035, наиболее эффективное поглощение при толщине 50 мм + воздушный зазор 10 см от потолка до поглотителя
Без воздушного зазора Don Caruso 40KG WLG035 толщиной 50 мм начинает поглощать от 1000 Гц+ с коэффициентом поглощения 1,00
Как вы можете видеть на этой диаграмме на целевые частоты можно сильно повлиять, используя меньше материала, но увеличив воздушный зазор.
120 Гц — хороший пример. Почему наиболее эффективно иметь воздушный зазор 50 см и использовать только одну пластину Don Caruso WLG040 толщиной 10 см? Причина в том, что одна панель уменьшает сопротивление воздуха, а воздушный зазор за панелью взаимодействует с панелью таким образом, что волна поглощается более эффективно, как если бы вы решили заполнить весь угол материалом с плотностью воздуха 5000. Есть одно замечание по работе с воздушным зазором. Воздушный зазор создает поглощение колокола, которое сильно влияет на эти целевые частоты +- около 100 Гц в низкочастотном диапазоне, но частоты выше или ниже не сильно поглощаются при таком способе обработки. Для наиболее эффективного глубокого широкополосного поглощения частот вам все равно следует рассмотреть возможность использования суперблока вместо стиля воздушного зазора. Например, если у вас есть пространство площадью 50 см, вы можете построить в своей комнате низкочастотный суперблок толщиной 50 см из шерсти с плотностью воздушного потока 1000-2000.
Вы получите широкополосное поглощение от 60 Гц до 20 кГц. Если вы добавите 80-сантиметровый суперкусок, коэффициент поглощения частот составит 0,9.начинается с 40 Гц и идет широкополосный до 20K. Пористые поглотители должны быть размещены, по крайней мере, в максимальном давлении помещения. Преимущество обработки углов заключается в том, что вы можете исправить проблемы с частотой каждой близкой стены этого угла. Таким образом, для пористых поглотителей необходимо очень хорошо учитывать плотность, воздушный зазор и положение поглотителя.
Если вы решите использовать пористые поглотители, позаботьтесь о том, чтобы ваша комната оставалась акустической. Это достигается за счет сохранения не менее 30 % высокочастотных отражений от щелевой стенки перед поглотителями или обертывания 30 % стенки тонкой щелевой пластиковой фольгой. Таким образом, у вас все еще будут рассеянные высокочастотные отражения в вашей комнате, но поглощение не повлияет. Некоторые люди, которые просто имеют проблемы с низкими частотами и хотят максимально оживить комнату рассеянными высокими частотами, могут добавить диффузоры или деревянные пластины с прорезями перед поглотителями.
В следующем сценарии вы можете увидеть комнату со стандартной обработкой для акустической обработки, которая эффективна на низких частотах и не сушит, сохраняя более 30% поверхностей, отражающих высокие частоты. Спереди расположены три панели VPR Absorber со стальными панелями, рассчитанными на 70 Гц. Боковые панели выполнены из пористых панелей Don Caruso WLG035 толщиной 10 см для уменьшения широкополосных отражений на частоте 210 Гц. Потолочные облака имеют большой воздушный зазор 30-60см, а нижний плотный Don Caruso WLG040 используется для снижения глубоких и высоких частот в диапазоне 180Hz-20K. К потолку не добавлена отражающая фольга, поэтому они поглощают все, что находится в более высоком диапазоне перед центральным положением комнаты. Углы максимального давления заполнены угловыми ловушками WLG040 шириной 62 см с 3 углами. Позиция для прослушивания установлена с диффузорами и пористой стенкой поглотителя сзади.
Поглотитель ВПР
Эта техника поглотителя изобретена и хорошо задокументирована немецким институтом Фраунгофера. Поглотитель VPR изготовлен из пористой поглощающей панели Don Caruso WLG035 толщиной 100 мм и стальной пластины. Толщина поглотителя, размер и толщина стальной пластины играют роль и рассчитываются, чтобы оказать наибольшее влияние на вашу целевую частоту. Функция этого поглотителя — функция пружинного тепла. Волна заставляет стальную панель вибрировать, и энергия поглощается пористым материалом низкой плотности за панелью. Коммерческие продукты можно увидеть со стальным листом внутри двух панелей Don Caruso WLG035 Iso-Bond. Преимущество этого поглотителя в том, что вам почти не нужно много места, и вы можете избавиться от сверхнизкой энергии ниже 100 Гц за счет общего размера поглотителя 120x62x12 см. Эти панели легко монтируются в раму и стену.
Поглотители Slot-Wall
Щелевые поглотители аналогичны поглотителям Гельмгольца. Slot-Size и Panel-Thickness, но Volume of Body также необходим для расчета целевых частот. Преимущество этих стен в том, что они отлично выглядят и имеют своего рода рассеивающий эффект. Их не так просто вычислить, но они имеют эффект. Я бы сказал, что они не так эффективны, как пористые поглотители, но если они расположены под углом, они также могут иметь положительные эффекты отражения, чтобы избавиться от прямых отражений в месте прослушивания. Полоса поглощения этого резонатора регулируется ватой внутри корпуса. Само поглощение представляет собой потерю энергии из-за движения воздуха вперед и назад между щелями, если сигналом был затронут резонанс стенок щелей. База расчета щелевой стенки следующая:
f = 2160 x sqrt ( r / (( d x C x D ) * ( r + w )))
Где:
f = резонансная частота (Гц)
r = ширина паза
w = ширина планки
d = толщина планки
C = коэффициент коррекции рта (обычно 1,2)
D = глубина полости.
Панельный поглотитель
Панельные поглотители представляют собой коробки с панелью сверху. Коробка имеет свою собственную точку резонанса, и ее можно очень точно рассчитать, выбрав правильную толщину панели и рассчитав размеры объема.
Чем больше шерсти внутри поглотителя панели, тем более широкополосным он работает. Панель должна свободно вибрировать, поэтому вата должна быть закреплена таким образом, чтобы она не смыкалась с панелью изнутри. Если это сделано точно, вы почувствуете, как поглотитель панели работает на определенной частоте. Поглощение не такое высокое, как у пористых поглотителей или поглотителей VPR. Поглотители Гельмгольца также более эффективны, но в некоторых случаях имеет смысл строить панельные поглотители. Преимущество в том, что они не должны быть очень глубокими. Они могут быть построены на всей стене и отражать другие частоты и лишь незначительно влиять на поглощение энергии на целевой частоте.
Резонатор Гельмгольца
Как и щелевые стенки, резонаторы Гельмгольца уменьшают звуковую энергию за счет вибрации и потока воздуха через отверстия. Резонатор Гельмгольца имеет наибольший эффект, если он предназначен для снижения целевой частоты. Чем больше вы сделаете его широкополосным с шерстью внутри корпуса, тем меньше будет эффект поглощения на целевой частоте.
Одним из плюсов является то, что его можно легко интегрировать и рассчитать в большинстве помещений. Один из недостатков заключается в том, что если он не рассчитан должным образом, частоты не будут эффективно уменьшены, и он может резонировать сам по себе или усилить эффект холла в комнате.
Поглотители шасси, связанные с активной фазой
Активные поглотители часто можно встретить в современных домашних кинотеатрах вместе с другими пассивными поглотителями. Активные поглотители представляют собой перевернутое рабочее шасси динамика. Они устраняют стоячие волны, инвертируя волну на 180 градусов на конце стены, поэтому она полностью поглощается в месте прослушивания.
Диффузоры, служащие звукопоглотителем
Найденные в больших студиях, где нет серьезных проблем с частотами, они, как правило, используют большие диффузорные стены, чтобы предотвратить стоячие волны и сохранить акустику комнаты наиболее живой.
Последний совет. Поглотители и диффузоры не нужны в хорошо спланированном студийном помещении, но в большинстве случаев они используются для улучшения звука или модификации звука так, как это нравится слушателю.
Для домашних кинотеатров или киностудий, которые нарезают фильмы и много работают с эффектами, им больше нужна комната с сухим звуком, чем студия с полным спектром услуг, которая хочет поддерживать жизнь для комнаты записи и диспетчерской. В большинстве случаев сочетание нескольких хорошо спланированных поглотителей и диффузоров помогает, но расчет и понимание цели могут сэкономить много времени и денег. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться ко мне.
Don
Активные и пассивные поглотители — обзор AVAA C20 — Jochen Schulz
Грубо говоря, тема сегодня такая: активные поглотители против пассивных .
PSI Audio является профессиональной компанией с достаточно хорошей репутацией, чтобы не обещать того, что не может быть выполнено. В конечном итоге AVAA является поглотителем со свойствами звукопоглощения, такими же, как минеральная вата. Большим преимуществом, почему покупка активного поглотителя может быть оправданной, является небольшая занимаемая площадь.
Вместо толстой минеральной ваты (и конструкции из подходящих деревянных рам и облицовки) AVAA C20 весит всего 13 кг и имеет размеры динамика среднего размера. Особенно в случае смены места работы вам понадобится транспортер для комплекта амортизаторов для мобильной диспетчерской, а несколько AVAA можно с комфортом взять с собой в машину.
За преимуществом в пространстве сразу же следует преимущество более тонкого внешнего вида. В то время как в домашнем кинотеатре и профессиональной студии звукозаписи звук обычно является главным приоритетом, и вы можете заставить окно полностью исчезнуть за звукопоглощающими материалами, внешний вид в гостиной часто так же важен, особенно если вы делите свой дом с (не -аудиофил) партнер!
И именно поэтому я купил себе AVAA. Я не собираюсь полностью исключать пассивные (пористые) поглотители. Но меня устраивает любая помощь, которая улучшает акустику моей комнаты и в то же время уменьшает потребность в минеральной вате. Для меня звук имеет первостепенное значение, но в то же время я хочу попробовать все, чтобы не уменьшать вид из большого окна спереди больше, чем это необходимо.
Если вы чувствуете то же самое и хотите найти баланс между акустикой, требованиями к пространству и оптикой, сегодня я хотел бы дать вам ориентир с измерениями акустики конкретного помещения. Я знаю, что отдельная ситуация не может быть обязательно распространена на любую другую комнату для прослушивания. Но я надеюсь, что благодаря моим объяснениям вы хотя бы получите представление о величине силы поглощения AVAA.
Из моих предыдущих статей в блоге вы уже знаете, что я предпочитаю четкие сравнения. Для того чтобы можно было как можно точнее зафиксировать разницу между активным и пассивным поглотителем, все остальные параметры должны оставаться неизменными.
По этой причине я установил небольшую тестовую установку и предварительно удалил все существующие поглотители из комнаты. Мне показалось разумным соотнести различные измерения с пустой комнатой и иметь возможность понять действие каждого поглотителя.
Только потолочное облако могло оставаться на месте все время.
Даже если AVAA выполнит то, что обещает, он все равно не сможет устранить незаметные отражения от потолка.
Рядом с сабвуфером я уже оставил достаточно места, чтобы позже можно было установить различные поглотители, не меняя положение сабвуфера. Я, кстати, использую два Genelec 7350*, которые оставил для этого теста без всякой эквалайзера в GLM и без НЧ. Поскольку измерения между левым и правым сабвуфером практически не отличаются по модовому возбуждению, я всегда использую левый сабвуфер для диаграмм измерений.
Моя гостиная несколько асимметрична, так что прихожая соединяется с входной дверью напрямую, без промежуточной двери. Это делает предсказание моды не таким простым, как в чистой «обувной коробке». С другой стороны, я высвобождаю место в коридоре, чтобы разместить там поглотители.
Точные размеры: 6,80 м x 3,45 м x 2,73 м (22,3 фута x 11,2 фута x 9 футов), длина коридора снова составляет 10 м (32,8 фута).
Как «противник» активного поглотителя AVAA у меня были следующие два варианта пассивный поглотитель категория:
Caruso Iso Bond WLG 40: сопротивление потоку 5000 Па*с/м², плотность 20 кг/м³ (1,26 фунта/фут³), размер поглотителя 120 см x 62 см x 60 см (4′ x 2′ x 2’)
Минеральная вата: сопротивление потоку 14000 Па*с/м², плотность 50 кг/м³ (3,1 фунта/фут³), размер поглотителя 120 см x 60 см x 60 см (4 фута x 2 фута x 2 фута)
Но теперь, наконец, к измерениям::
1-й Положение поглотителя: Передний левый
Сначала несколько слов о диаграммах: Я использовал программное обеспечение REW (Room EQ Wizard) для всех измерений и оценок.
Я всегда использовал падение в 45 дБ с одинаковым уровнем для всех спектрограмм.
Различий на 20Гц и 30Гц практически не заметно. При всем желании вы можете увидеть здесь AVAA победителем. Переход от зеленого к бирюзовому составляет около 700 мс для всех остальных диаграмм и чуть менее 600 мс для AVAA. Но здесь нам не нужно присматриваться — различия на частоте 20 Гц станут намного более очевидными в других местах позже.
Различия, однако, очевидны при частоте 50 Гц. Легкий Caruso Iso Bond может несколько уменьшить этот режим примерно до 1,15 с (имейте в виду, что только с одним абсорбирующим блоком и половиной высоты помещения). AVAA C20 поглощает немного лучше и справляется со скоростью 1,0 с. Тяжелая каменная вата обеспечивает еще лучшее уменьшение до 0,85 с.
Целевое значение для хорошей комнаты для прослушивания обычно находится в диапазоне 0,3 с. Должно быть ясно, что с половиной краевого поглотителя мы не можем идеально увлажнить комнату такого размера. И здесь AVAA C20 не творит чудес.
Если вам интересно, как это влияет на АЧХ, я, конечно, не хотел бы от вас утаивать:
В нижнем диапазоне разница в несколько дБ не стоит упоминания. В ярко выраженном режиме на частоте 50 Гц и тяжелая каменная вата, и AVAA снижают сильное усиление примерно на 5 дБ по сравнению с пустым пространством. Это определенно улучшение, которое вы можете понять не только с точки зрения технологии измерения, но и с точки зрения слуха.
Положение 2-го поглотителя: Задний правый
Я также сравнил три кандидата и их влияние на низкочастотную реверберацию в заднем правом:
Мои наблюдения здесь очень похожи на предыдущие: Незначительные изменения при 20 Гц и 30 Гц. AVAA и тяжелая минеральная вата приносят небольшие улучшения.
При частоте 50 Гц различия снова становятся более четкими: 60 см Caruso Iso Bond сокращает время затухания с 1,4 с до 1,2 с, AVAA до 1,1 с и 60 см минеральная вата 50 кг/м³ до 1,05 с.
Поскольку изменения времени реверберации невелики, частотная характеристика также не сильно меняется.
Один или два дБ здесь и там, но в конечном итоге влияние на комнатные моды в этом углу кажется меньшим, чем в других углах.
До этого момента можно было подумать, что AVAA не так сильно меняется. К счастью, я попробовал третью, очень интересную позицию:
3-я позиция поглотителя: сзади слева
Из-за низкой мощности поглощения света Caruso Iso Bond для нижних режимов и отсутствия дополнительных пластин поглотителя Caruso, это последнее сравнение занимает место исключительно между AVAA и минеральной ватой 50 кг.
Как и прежде, у меня была упаковка из минеральной ваты толщиной 60 см, конкурирующая с AVAA. Здесь AVAA впервые меня действительно удивил. Потому что диапазон около 20Гц вдруг стал совсем тихим через 400мс вместо почти секунды на пустом месте!
Может показаться очевидным, что этот задний угол предназначен для поглощения самой длинной моды. Потому что задняя стена имеет только полную длину 10 м на половине ширины. Соответственно, энергия этого низшего режима стягивается воронкой в заднем углу.
Однако, основываясь на предыдущих попытках, я ожидал, что минеральная вата также может сыграть здесь свою роль. Однако в этом случае имеется огромная разница в поглощающих свойствах.
После этого результата у меня возник вопрос: сколько упаковок минеральной ваты мне нужно открыть, чтобы добиться такого же поглощения, как у AVAA? Так как у меня все еще были абсорберы, я равномерно покрыл всю стену минеральной ватой толщиной 40-60 см.
Но даже четырехкратное увеличение не смогло смягчить режим 20 Гц, намного короче 600 мс. Тем не менее, было впечатляюще видеть, как мода исчезала на частоте 50 Гц.
Частотная характеристика показывает что-то подобное. На частоте 20 Гц вы можете увидеть явную разницу. В то время как AVAA работает очень плавно на низких частотах, все остальные кривые на частоте 20 Гц все же имеют более или менее сильный прирост из-за комнатного режима.
С другой стороны, при частоте 50 Гц даже один 60-сантиметровый пакет минеральной ваты с плотностью 50 кг/м³ уже находится на уровне AVAA.
И каждый дополнительный пакет увеличивает преимущество еще больше.
Преимущества AVAA C20
Для меня было очень поучительно снова начать с почти пустой комнаты и опробовать AVAA в разных положениях. У меня было ощущение, что это вносит что-то положительное в акустику помещения в каждой позиции. Эффективность сильно зависит от положения в комнате.
Так что было бы преувеличением сказать, что вы просто ставите активный поглотитель «куда-то», и он тут же творит чудеса. Из-за цены AVAA вам наверняка захочется купить как можно меньше копий. И соответственно, на мой взгляд, нет возможности внимательно изучить характеристики поглощения в различных местах в соответствующей комнате с помощью измерительного программного обеспечения, а затем выбрать лучшие места.
Если вы нашли одну или несколько хороших позиций, AVAA может творить маленькие «чудеса» в нижнем диапазоне частот! В то время как пористые поглотители соответствующего размера могут подыграть на частоте 50 Гц и выше, мне не удалось добиться поглощения AVAA даже с 2 кубометрами минеральной ваты на моем режиме 20 Гц.
Для сравнимых поглощающих свойств необходимо создать толщину более одного метра. В качестве альтернативы, поглотители Гельмгольца, настроенные на эту более низкую октаву, могли бы демпфировать эти частоты с меньшим пространством. Однако все это требует усилий по проектированию, которые нельзя реализовать быстро и несложно.
Для комнатных режимов ниже 50 Гц AVAA кажется мне секретным оружием. И цена около 2000 евро может быть абсолютно правильной, если вы подсчитаете количество материала и, прежде всего, время, которое должно быть потрачено на строительство сопоставимых поглотителей. В некоторых контрольных комнатах просто недостаточно места для размещения басового поглотителя длиной 60 см (2 фута) или даже 1 м (3,5 фута). А если вы время от времени работаете удаленно и хотите перевезти свои поглотители, AVAA не имеет себе равных.
И, как было сказано в начале, также могут быть ситуации, в которых деньги играют второстепенную роль, а оптика играет. Если краевой поглотитель размером 60 см x 60 см не используется, PSI Audio предлагает хорошую альтернативу.
Поглощающие свойства оказались не лучше дешевой каменной ваты для комнатных режимов выше 50Гц, но с другой стороны АВАА не занимает места и абсолютно подходит для гостиной как с визуальной, так и с гигиенической точки зрения.
Недостатки AVAA C20
Технически у AVAA, на мой взгляд, нет недостатков. В то время как мода 20 Гц была неожиданно эффективно устранена всего одним AVAA, эффект поглощения для более высоких мод был не лучше, чем у обычного краевого поглотителя из минеральной ваты.
Для большинства комнат нормального размера (20 и 80 м2) требуется от 2 до 4 AVAA
Как указано не только в моих измерениях, но и на домашней странице производителя PSI Audio, это должно быть понятно каждому что вы не можете достичь студийного стандарта с одним AVAA C20 в необработанной комнате.
Если бы деньги не имели значения, я бы предпочел разместить четыре или шесть AVAA в своей гостиной вместо одного, и режимы комнаты, вероятно, были бы под контролем.
А при следующем переезде поставлю шесть активных амортизаторов в багажник и через 30 минут времени сборки вернусь на то же место в соседней квартире!
Но при цене в 2000 евро вы, наверное, очень хорошо подумаете, стоит ли оно того. Потому что мало что можно решить с помощью дешевой минеральной ваты. Часто используемая каменная вата плотностью 20 кг/м³ (я использовал Caruso Iso Bond с такой же плотностью) уступала AVAA на более низких комнатных режимах в моем эксперименте. Но если вы используете всю высоту помещения 2,40 м вместо высоты 1,20 м, минеральная вата от 50 Гц снова должна быть сопоставимой. А в зависимости от деревянной конструкции и качества тканевого покрытия такой краевой поглотитель (также называемый суперчанком или ловушкой для баса) можно построить менее чем за 200 евро.
Таким образом, если бюджет ограничен, и вы потратите немного времени и мастерства, то любое решение с обычной минеральной ватой обеспечит большее акустическое улучшение по той же цене. Если бы минеральная вата не подходила для использования в жилых комнатах по санитарным или гигиеническим причинам (что я хорошо понимаю по своему собственному опыту), вы бы переключились на такие продукты, как Caruso Iso Bond и Basotect, и уже были бы в несколько раз дороже.
цена на дешевую минеральную вату в строительном магазине. Разница с AVAA уже не такая большая, но все же есть.
Если есть соответствующий бюджет на несколько AVAA и вы не хотите тратить время и нервы на конструкцию пассивных поглотителей, а также цените тонкую оптику, то вам советуем AVAA. AVAA также кажется идеальным инструментом для таких приложений, как мобильные диспетчерские или демонстрационные комнаты с громкоговорителями.
Здесь я хотел бы отметить, что обработка комнатных мод — это только одна из задач на пути к идеальной акустике. Отражения от потолка и стен не подавляются активным поглотителем. Определенного количества пассивных поглотителей нельзя избежать даже при использовании нескольких AVAA.
Со своей стороны, я решил оставить AVAA C20 * и использовать его для специальных задач. В конце концов, я должен иметь возможность каждый день проходить через коридор к входной двери, и я не смогу постоянно оставлять множество поглотителей в показанном положении.
Комбинация пассивных звукопоглощающих материалов с AVAA делает меня на большой шаг ближе к моей цели и формирует хороший компромисс между акустикой и комфортом или практичностью.
Я надеюсь, что смог дать вам несколько импульсов, чтобы прояснить, что может сделать активный поглотитель, такой как AVAA, и может ли он быть полезным в вашей ситуации.
Бонус: файлы REW
Я не против поделиться mdat-файлами моих измерений REW. Если вы хотите поэкспериментировать с диаграммами в REW самостоятельно, загрузите их:
* Партнерская ссылка
Статья в блоге: Как измерить режимы помещения с помощью REW (бесплатно)
Статья в блоге: Широкополосная связь своими руками поглотители
Новые идеи | Журнал Professional Roofing
Черепица обеспечивает сопротивление ветру
TAMKO® Building Products Inc. представила черепицу Heritage® IR,
изготавливаются из двухслойного мата из стекловолокна и нетканого полиэфирного полотна
армирование.
Слои мата покрываются асфальтом, ламинируются вместе и шлифуются.
с минеральными гранулами. Сообщается, что самоуплотняющаяся асфальтовая полоса помогает обеспечить ветер
сопротивление.
Черепица Heritage IR предназначена для кровельных покрытий с уклоном не менее 2 дюймов. за фут. Черепица 13 1/4 на 393/8 дюйма и доступны в классическом корпусе Heritage. цвета — старый английский оловянный, деревенский черный, деревенский кедр и состаренное дерево — и Естественные цвета Америки – натуральная древесина и грозовой серый цвет.
Кроме того, компания представила синтетическую подложку Tam-Shield, которая
как сообщается, легкий и прочный. Подложка напечатана линиями укладки
и направляющие, которые указывают, где установить колпачковые гвозди, и направляющие для гвоздей при сильном ветре.
монтаж. Он доступен в рулонах по 5 или 10 квадратных метров и имеет светло-серый цвет.
обеспечивает прохладную рабочую поверхность во время установки.
TAMKO Building Products также представила связующее покрытие EverGrain® Envision™. шурупы для композитной террасной доски. Винты являются частью полного системного решения для установка композитных палубных материалов Envision и, как сообщается, добавляет прочности и стабильности для установки композитной палубы.
Головка передней кромки винта предназначена для чистого прорезания поверхности доски.
для обеспечения гладкой отделки и небольшого раскрытия. Кроме того, звездообразный привод Т-20 предлагает больше возможностей.
точек соприкосновения для предотвращения выскальзывания отвертки из головки винта и
устранить чрезмерный износ головки винта и биты. Говорят, что трехлопастный хвостовик
для уменьшения смещения материала и уменьшения крутящего момента на шнеке для более легкого привода,
и острый профиль резьбы проходит через доску, в то время как конструкция с обратной резьбой
вверху захватывает смещенный материал и увеличивает силу протягивания.
Шурупы EverGrain Envision доступны в различных цветах, включая серое дерево, деревенский грецкий орех, оттенок каштанового и пряный тик.
Кроме того, компания добавила четыре цвета в свою систему перил Marquee™. линия. Цвета: капучино, темный орех, бордовое дерево и серый оттенок. разработан в дополнение к EverGrain и EverGrain Envision от TAMKO Building Products серия композитных колод.
Краски изготовлены из прочной коэкструдированной рецептуры для создания малоглянцевого, аутентичный внешний вид дерева.
Сайт: www.tamko.com
Телефон: (800) 641-4691
Компания представляет изоляционные клеи
Компания GenFlex Roofing Systems представила изоляцию GenFlex ISO Bond™. Клей и изоляционный клей GenFlex One Step™.
Изоляционный клей GenFlex ISO Bond представляет собой двухкомпонентный напыляемый пенополиуретан.
клей, нанесенный шариками.
Изоляционный клей GenFlex One Step представляет собой эластичный, химически
отверждаемый изоляционный клей, предназначенный для приклеивания различных кровельных изоляционных материалов к одобренным
колоды. Клеи прикрепляют утвержденную изоляцию крыши к определенным типам настила. Они
представляют собой низколетучие клеи на основе органических соединений и совместимы с различными кровельными материалами.
системы, покрытия, кровельные настилы и подложки.
Веб-сайт: www.genflex.com
Телефон: (800) 443-4272
Система защиты от падения с постоянными якорями
Safety Anchor Fall Equipment LLC представила свой анкер HitchClip®.
система защиты от падения всего дома. Система обеспечивает быстроразъемное постоянное подключение
точки для страховочных стропов с производственной платформой для инструментов
и материалы. Анкеры весом 4,4 унции, низкопрофильные и применяются как постоянные.
предохранительные анкеры для будущего обслуживания и ремонта.
HitchClip доступен в трех цветах: черном, коричневом и сером. полная линейка аксессуаров, в том числе работа домкрата на крыше Safety Anchor Fall Equipment платформа для инструментов и двухъярусный домкрат, который может хранить материалы и использоваться в качестве крыши рабочий стол.
Веб-сайт: www.hitchclip.com
Телефон: (888) 780-2845
Доступны аксессуары для однослойной кровельной системы
Mule-Hide Products Co. Inc. представила новую линейку металлических кромок и аксессуары для односкатных кровельных систем. В линейку входит полный ассортимент изделий из металлических кромок, водосточных систем, шпигатов, коллекторных ящиков, смолы поддоны и аксессуары для крыши.
Сообщается, что продукты предназначены для быстрой и простой установки, что устраняет
потребность в изготовлении металла на месте и помогает подрядчикам повысить свою производительность
и снизить трудозатраты.
Особенности включают предварительно пробитые отверстия и предварительно вырезанные канавки
и коленные суставы. Продукция доступна в 29Цвета металлической отделки Kynar® и
несколько специализированных металлов, в том числе алюминий .040 и .050 с отделкой Kynar; 0,040
и .050 отделка алюминиевого проката; медь на 16 унций; нержавеющая сталь 24-го калибра; и 24 калибра
сталь под покраску. Также доступны изделия с покрытием из ТПО и ПВХ.
Веб-сайт: www.mulehide.com
Телефон: (800) 786-1492
Черепица напоминает деревянную тряску
GAF добавил черепицу Grand Sequoia® IR и Sienna™ к своему Lifetime Линия черепицы.
Гибкая черепица Grand Sequoia IR представляет собой ударопрочную версию 4-го класса черепицы Grand Sequoia от GAF. Дизайнерская черепица Sequoia Lifetime. Они имеют большие выступы и напоминают дерево. встряхнуть.
Гибкая черепица Sienna Lifetime Designer имеет ромбовидный дизайн и доступна в продаже.
в четырех нестандартных цветах.
Веб-сайт: www.gaf.com
Телефон: (973) 628-3000
Цвета добавлены в линейку гонтов
Компания Owens Corning добавила коллекцию красок Artisan в свой ассортимент Oakridge®. Ассортимент продукции из черепицы. Новые цвета: состаренный кедр, каменная плита, серая перечная мельница, замок из песка и сумеречный черныйобеспечивают повышенный цветовой контраст и ярко выраженный теневые линии для снижения привлекательности и акцентирования внимания на региональных цветовых предпочтениях.
Веб-сайт: www.roofing.owenscorning.com
Телефон: (800) GET-PINK (438-7465)
Мембрана изготовлена из двойного компаунда.
Polyglass® U.S.A. Inc. представила Polyreflect®, модифицированный полимером
битумная мембрана. Polyreflect представляет собой самоклеящуюся светоотражающую пленку белого цвета.
имеет трехслойную пленочную поверхность.
Он оснащен технологией ADESO®, состоящей из двойного компаунда.
технология с использованием состава APP или SBS на верхней стороне и самоклеящегося состава
на нижней стороне арматуры.
Кроме того, компания Polyglass U.S.A. усовершенствовала технологию, используемую в своей продукции. пленки с краевой кромкой, включая Polyflex®, Polyflex G и Polystick® ИК-Хе. Сообщается, что это улучшение обеспечит более прочную герметизацию продуктов; обеспечить более быстрое и эффективное применение тепловой сварки; и предоставить очиститель, больше эстетически приятная кромка на изделиях.
Веб-сайт: www.polyglass.com
Телефон: (800) 222-9782
Кровельная доска экологически чистая
USG Corp. представила цементную кровельную плиту SECUROCK®, прочную, устойчивую и высокоэффективная кровельная плита для использования в кровельных системах с малым уклоном.
Благодаря малому весу, который снижает выбросы энергии, SECUROCK Cement
Кровельная доска является экологически чистой.
